1 Měřící lať Smart Rod Návod k použití

2 Obsah Stavba měřící latě 3 Pole s tlačítky 4 Zobrazení na displeji 5 Druh provozu laserová výška 6 Druh provozu absolutní měření 7 Vypínání měřící latě 7 Technická data 8 Záruka a servis 9

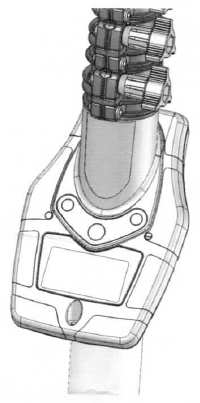

3 Stavba měřící latě: Bateriová přihrádka laserového přijímače Měřící teleskopická tyč: Uvolněte šrouby a vysuňte teleskopickou tyč pro měření výšky laseru. Při tomto se nemusí dbát na určité pořadí jednotlivých prvků, je zobrazována vždy správná celková výška. Bateriová přihrádka displeje Teleskopické rozšíření: Vytočte rozšíření z ukotvení a úplně toto vytáhněte. Zaaretujte rozšíření ve zcela vytáhnuté poloze. Měřící lať lze používat v zasunutém nebo vysunutém stavu, nikoliv ale v mezipolohách!!

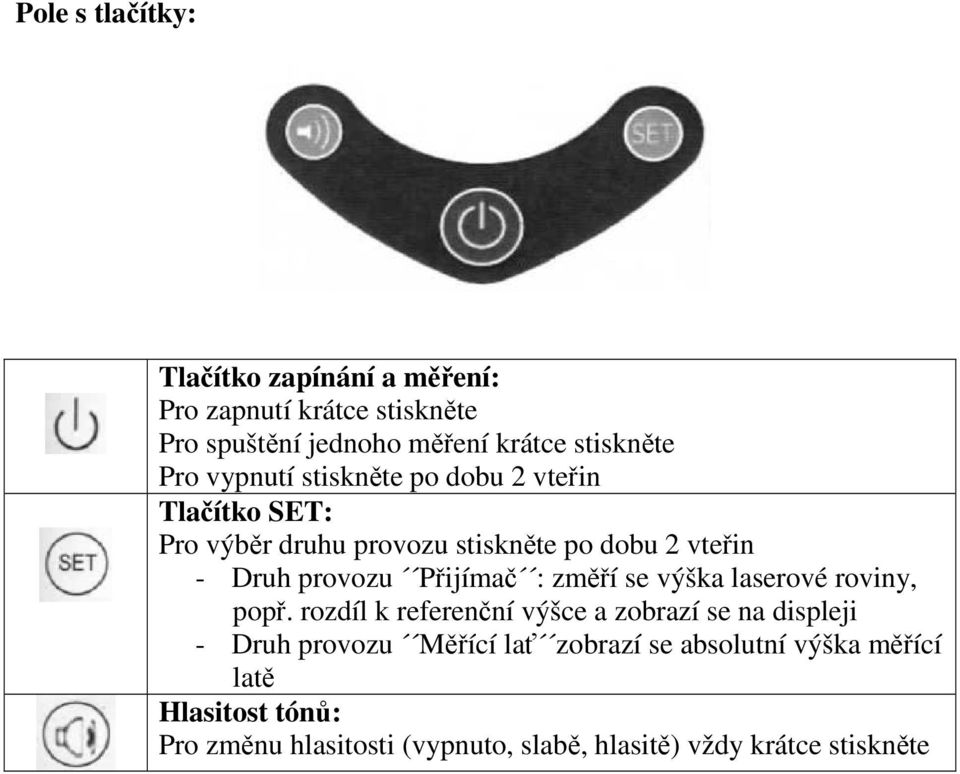

4 Pole s tlačítky: Tlačítko zapínání a měření: Pro zapnutí krátce stiskněte Pro spuštění jednoho měření krátce stiskněte Pro vypnutí stiskněte po dobu 2 vteřin Tlačítko SET: Pro výběr druhu provozu stiskněte po dobu 2 vteřin - Druh provozu Přijímač : změří se výška laserové roviny, popř. rozdíl k referenční výšce a zobrazí se na displeji - Druh provozu Měřící lať zobrazí se absolutní výška měřící latě Hlasitost tónů: Pro změnu hlasitosti (vypnuto, slabě, hlasitě) vždy krátce stiskněte

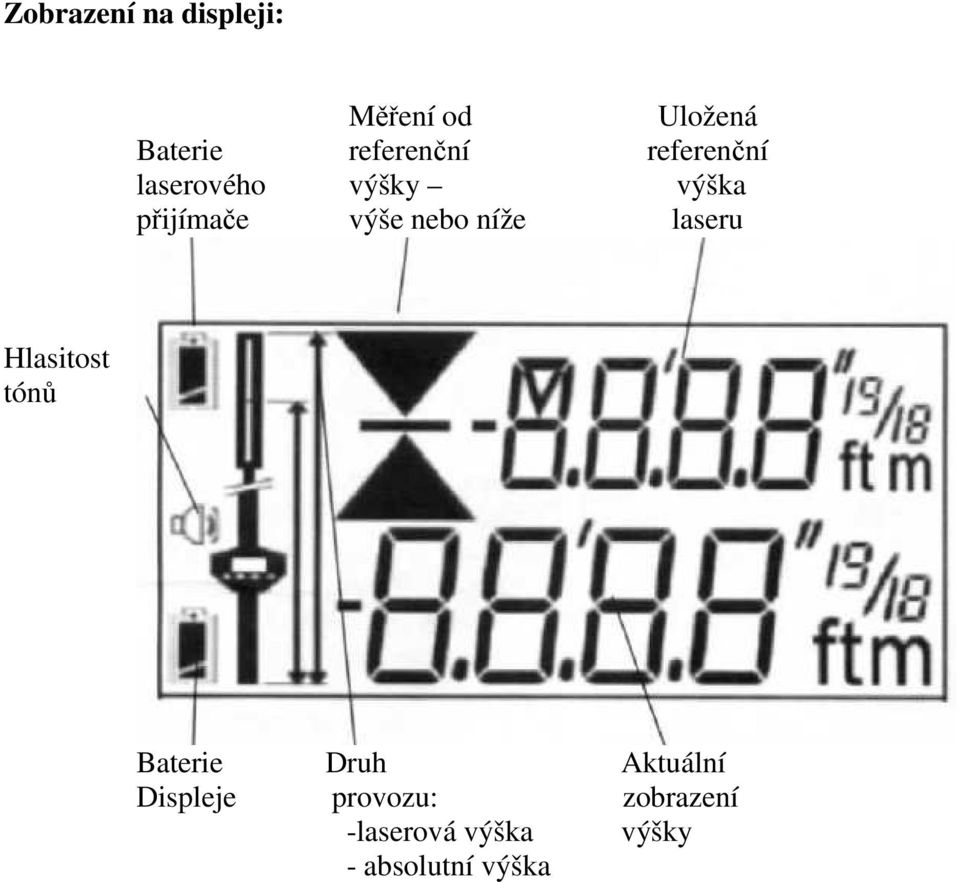

5 Zobrazení na displeji: Baterie laserového přijímače Měření od referenční výšky výše nebo níže Uložená referenční výška laseru Hlasitost tónů Baterie Displeje Druh provozu: -laserová výška - absolutní výška Aktuální zobrazení výšky

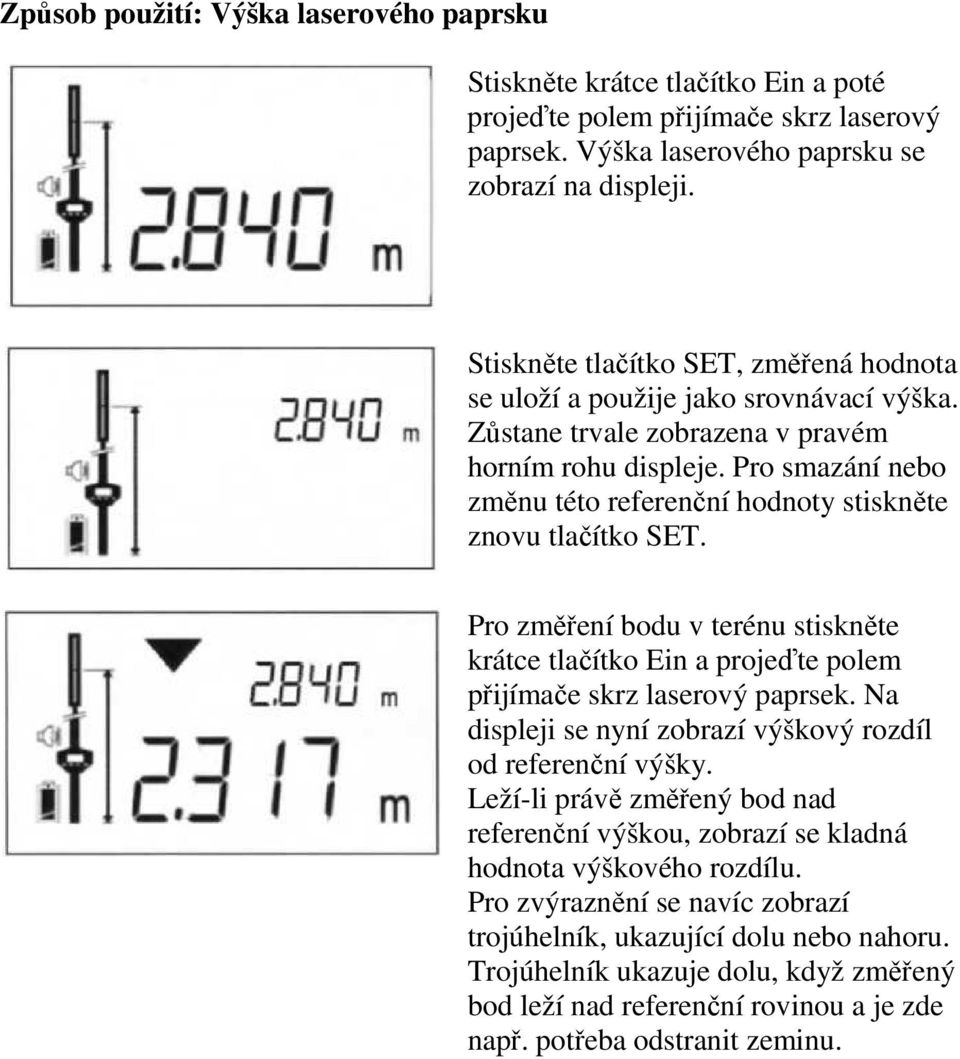

6 Způsob použití: Výška laserového paprsku Stiskněte krátce tlačítko Ein a poté projeďte polem přijímače skrz laserový paprsek. Výška laserového paprsku se zobrazí na displeji. Stiskněte tlačítko SET, změřená hodnota se uloží a použije jako srovnávací výška. Zůstane trvale zobrazena v pravém horním rohu displeje. Pro smazání nebo změnu této referenční hodnoty stiskněte znovu tlačítko SET. Pro změření bodu v terénu stiskněte krátce tlačítko Ein a projeďte polem přijímače skrz laserový paprsek. Na displeji se nyní zobrazí výškový rozdíl od referenční výšky. Leží-li právě změřený bod nad referenční výškou, zobrazí se kladná hodnota výškového rozdílu. Pro zvýraznění se navíc zobrazí trojúhelník, ukazující dolu nebo nahoru. Trojúhelník ukazuje dolu, když změřený bod leží nad referenční rovinou a je zde např. potřeba odstranit zeminu.

7 Absolutní měření: Pro přepnutí na měřící mód latě (absolutní měření) podržte stisknuté tlačítko SET. Šipka na displeji se posune z pole přijímače ke konci latě. V tomto módu mohou být měřeny výšky přímo bez pomoci laseru. Posuňte měřící lať do měřící polohy a krátce stiskněte tlačítko Ein pro změření hodnoty. I zde může být uložena referenční výška. Stisknutím tlačítka SET se hodnota uloží. Všechna následující měření zobrazí po stisknutí tlačítka Ein výškový rozdíl od referenční výšky. Vypnutí měřící latě: Pro vypnutí latě podržte tlačítko Ein stisknuté 2 sekundy. Není- li lať používána, vypne se sama po 5 minutách. Přepnutí na jiné jednotky měření: Pro přepnutí z metrického systému na stopy a palce stiskněte současně tlačítko SET a tlačítko tónu. Přitom se vždy přepne metrický systém (m) na stopy (Ft) a palce ( ).

8 Technická data Pracovní rozsah: 1 m ~ 300 m (podle laseru) Přesnost: ± 2,5 mm Rozsah posunu: 0,99 ~ 4,02 m Jednotky: metry, stopy a palce Zorný úhel přijímače: min. 120º Velikost pole přijímače: 165 mm Přijímaná vlnová délka: 610 nm ~ 780 nm (viditelné a neviditelné světlo) Skladovací teplota: - 40 ºC ~ +70 ºC Provozní teplota: -10 ºC ~ + 50 ºC Napájení: displej: 3 x baterie AA, přijímač: 3 baterie AA Provozní doba: > 60 hodin (podle použití a typu baterie) Automatické vypnutí: po 5 minutách nečinnosti Ochranná třída: IP58 (vodotěsné, prachotěsné) Hmotnost: 3,6 kg Baterie vyměňujte pouze v suchých vnitřních prostorech! Technické změna vyhrazeny.

9 Záruka a servis Obdrželi jste produkt, přezkoušený ve výrobě a opatřený označením CE. Pokud by došlo k reklamaci, obraťte se na Vašeho prodejce produktů QBL. Při pokusech o samostatné odstranění závady nebo při prokazatelně nepřiměřeném zacházení s latí ztrácíte nárok na záruku. Pro odeslání latě do opravy použijte prosím originální transportní kufr. Krátký popis závady zkrátí dobu opravy! Záruční doba činí dva roky od data zakoupení. Za pravidelné přezkoušení latě u výrobce nebo v jím autorizovaném servisu je odpovědný majitel latě. Při používání latě k jejímu účelu je doporučen roční interval kalibrace. Za škody, způsobené použitím nejustované latě nemůže prodejce převzít žádnou zodpovědnost. Proto by měla být lať, tak jako každý měřící nástroj, před každým měřením zkontrolována.
