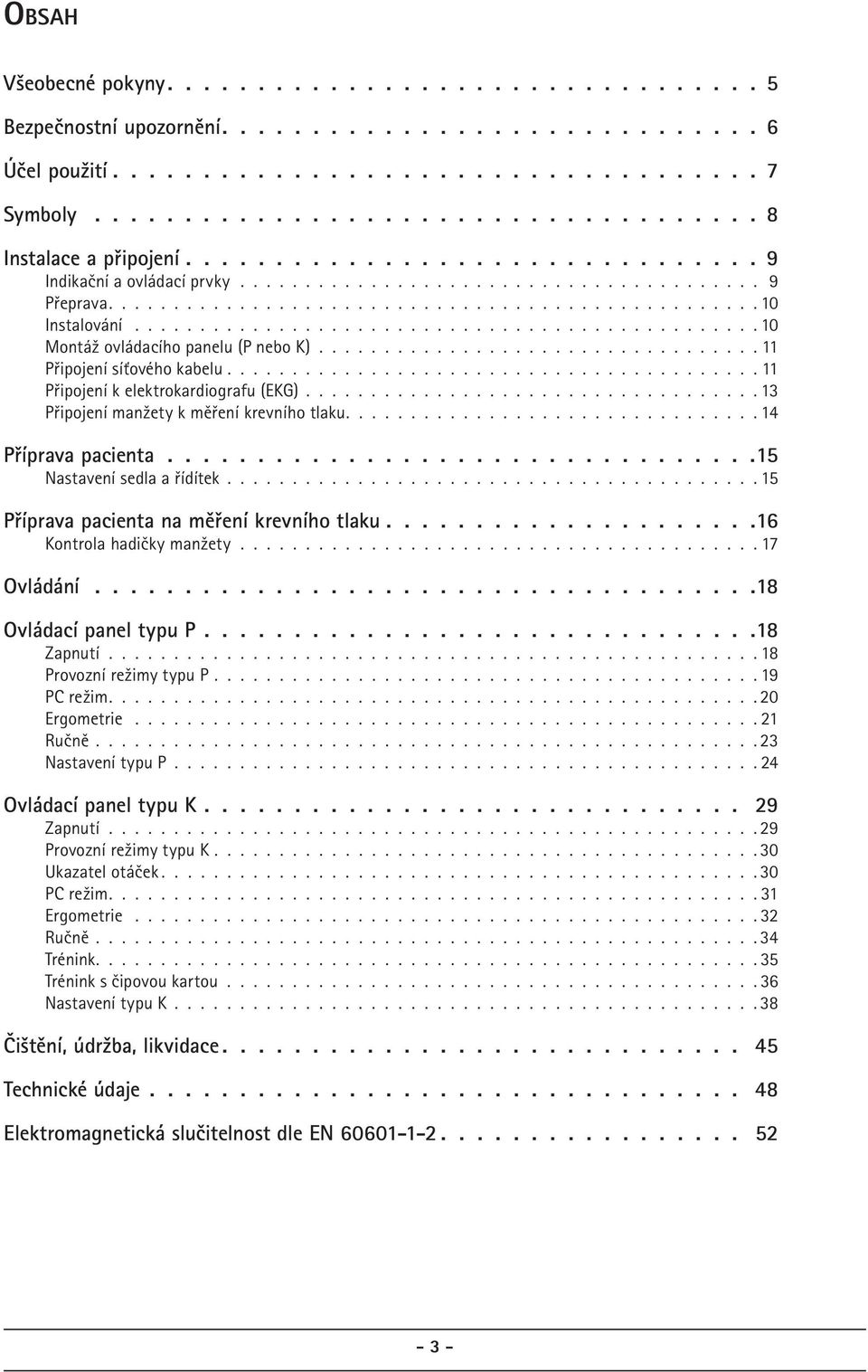

3 OBSAH Všeobecné pokyny Bezpečnostní upozornění Účel použití Symboly Instalace a připojení Indikační a ovládací prvky Přeprava Instalování Montáž ovládacího panelu (P nebo K) Připojení síťového kabelu Připojení k elektrokardiografu (EKG) Připojení manžety k měření krevního tlaku Příprava pacienta Nastavení sedla a řídítek Příprava pacienta na měření krevního tlaku Kontrola hadičky manžety Ovládání Ovládací panel typu P Zapnutí Provozní režimy typu P PC režim Ergometrie Ručně Nastavení typu P Ovládací panel typu K Zapnutí Provozní režimy typu K Ukazatel otáček PC režim Ergometrie Ručně Trénink Trénink s čipovou kartou Nastavení typu K Čištění, údržba, likvidace Technické údaje Elektromagnetická slučitelnost dle EN

4 - 4 -

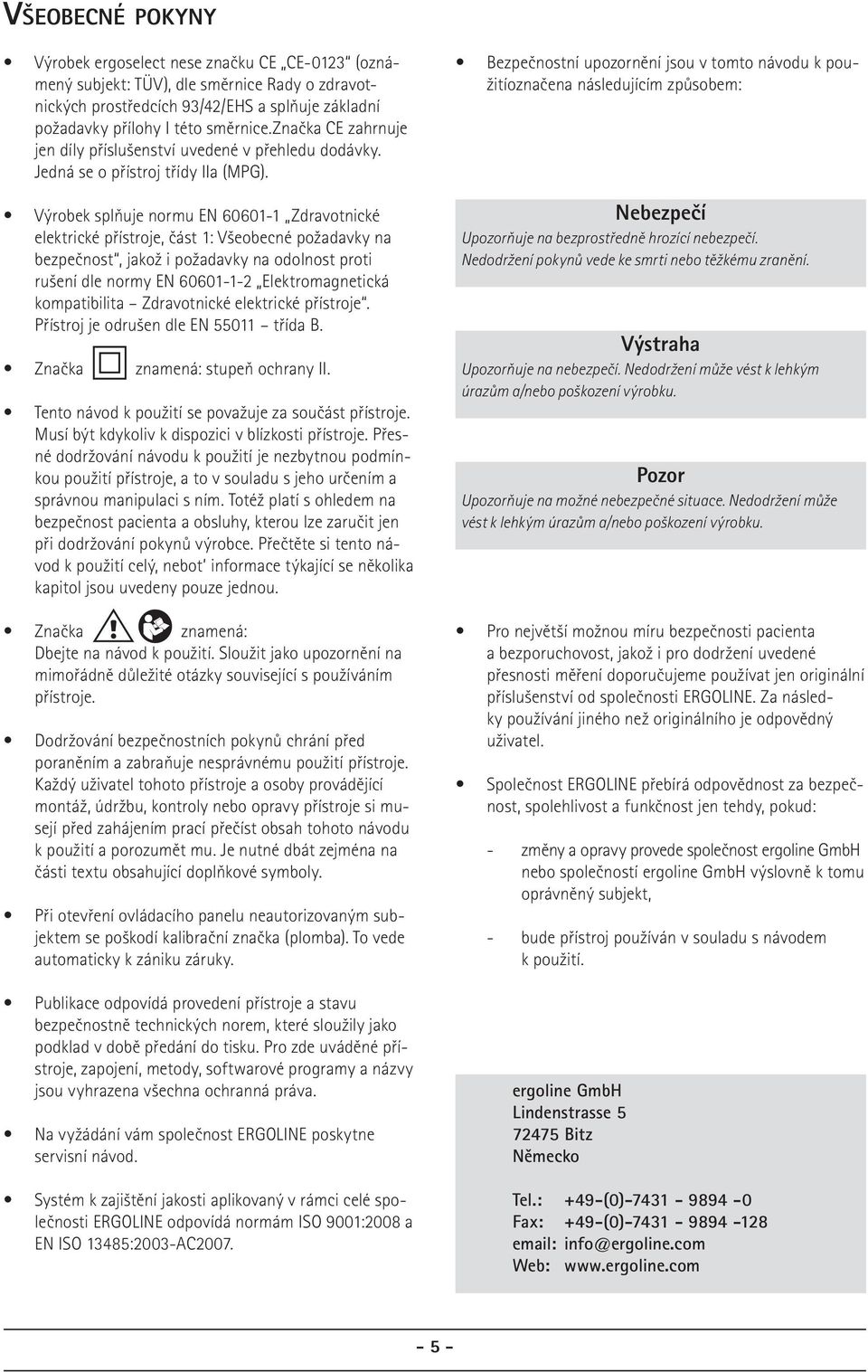

5 VŠEOBECNÉ POKYNY Výrobek ergoselect nese značku CE CE-0123 (oznámený subjekt: TÜV), dle směrnice Rady o zdravotnických prostředcích 93/42/EHS a splňuje základní požadavky přílohy I této směrnice.značka CE zahrnuje jen díly příslušenství uvedené v přehledu dodávky. Jedná se o přístroj třídy IIa (MPG). Výrobek splňuje normu EN Zdravotnické elektrické přístroje, část 1: Všeobecné požadavky na bezpečnost, jakož i požadavky na odolnost proti rušení dle normy EN Elektromagnetická kompatibilita Zdravotnické elektrické přístroje. Přístroj je odrušen dle EN třída B. Značka znamená: stupeň ochrany II. Tento návod k použití se považuje za součást přístroje. Musí být kdykoliv k dispozici v blízkosti přístroje. Přesné dodržování návodu k použití je nezbytnou podmínkou použití přístroje, a to v souladu s jeho určením a správnou manipulaci s ním. Totéž platí s ohledem na bezpečnost pacienta a obsluhy, kterou lze zaručit jen při dodržování pokynů výrobce. Přečtěte si tento návod k použití celý, nebot informace týkající se několika kapitol jsou uvedeny pouze jednou. Značka znamená: Dbejte na návod k použití. Sloužit jako upozornění na mimořádně důležité otázky související s používáním přístroje. Dodržování bezpečnostních pokynů chrání před poraněním a zabraňuje nesprávnému použití přístroje. Každý uživatel tohoto přístroje a osoby provádějící montáž, údržbu, kontroly nebo opravy přístroje si musejí před zahájením prací přečíst obsah tohoto návodu k použití a porozumět mu. Je nutné dbát zejména na části textu obsahující doplňkové symboly. Při otevření ovládacího panelu neautorizovaným subjektem se poškodí kalibrační značka (plomba). To vede automaticky k zániku záruky. Publikace odpovídá provedení přístroje a stavu bezpečnostně technických norem, které sloužily jako podklad v době předání do tisku. Pro zde uváděné přístroje, zapojení, metody, softwarové programy a názvy jsou vyhrazena všechna ochranná práva. Na vyžádání vám společnost ERGOLINE poskytne servisní návod. Systém k zajištění jakosti aplikovaný v rámci celé společnosti ERGOLINE odpovídá normám ISO 9001:2008 a EN ISO 13485:2003-AC2007. Bezpečnostní upozornění jsou v tomto návodu k použitíoznačena následujícím způsobem: Nebezpečí Upozorňuje na bezprostředně hrozící nebezpečí. Nedodržení pokynů vede ke smrti nebo těžkému zranění. Výstraha Upozorňuje na nebezpečí. Nedodržení může vést k lehkým úrazům a/nebo poškození výrobku. Pozor Upozorňuje na možné nebezpečné situace. Nedodržení může vést k lehkým úrazům a/nebo poškození výrobku. Pro největší možnou míru bezpečnosti pacienta a bezporuchovost, jakož i pro dodržení uvedené přesnosti měření doporučujeme používat jen originální příslušenství od společnosti ERGOLINE. Za následky používání jiného než originálního je odpovědný uživatel. Společnost ERGOLINE přebírá odpovědnost za bezpečnost, spolehlivost a funkčnost jen tehdy, pokud: - změny a opravy provede společnost ergoline GmbH nebo společností ergoline GmbH výslovně k tomu oprávněný subjekt, - bude přístroj používán v souladu s návodem k použití. ergoline GmbH Lindenstrasse Bitz Německo Tel.: +49-(0) Fax: +49-(0) info@ergoline.com Web:

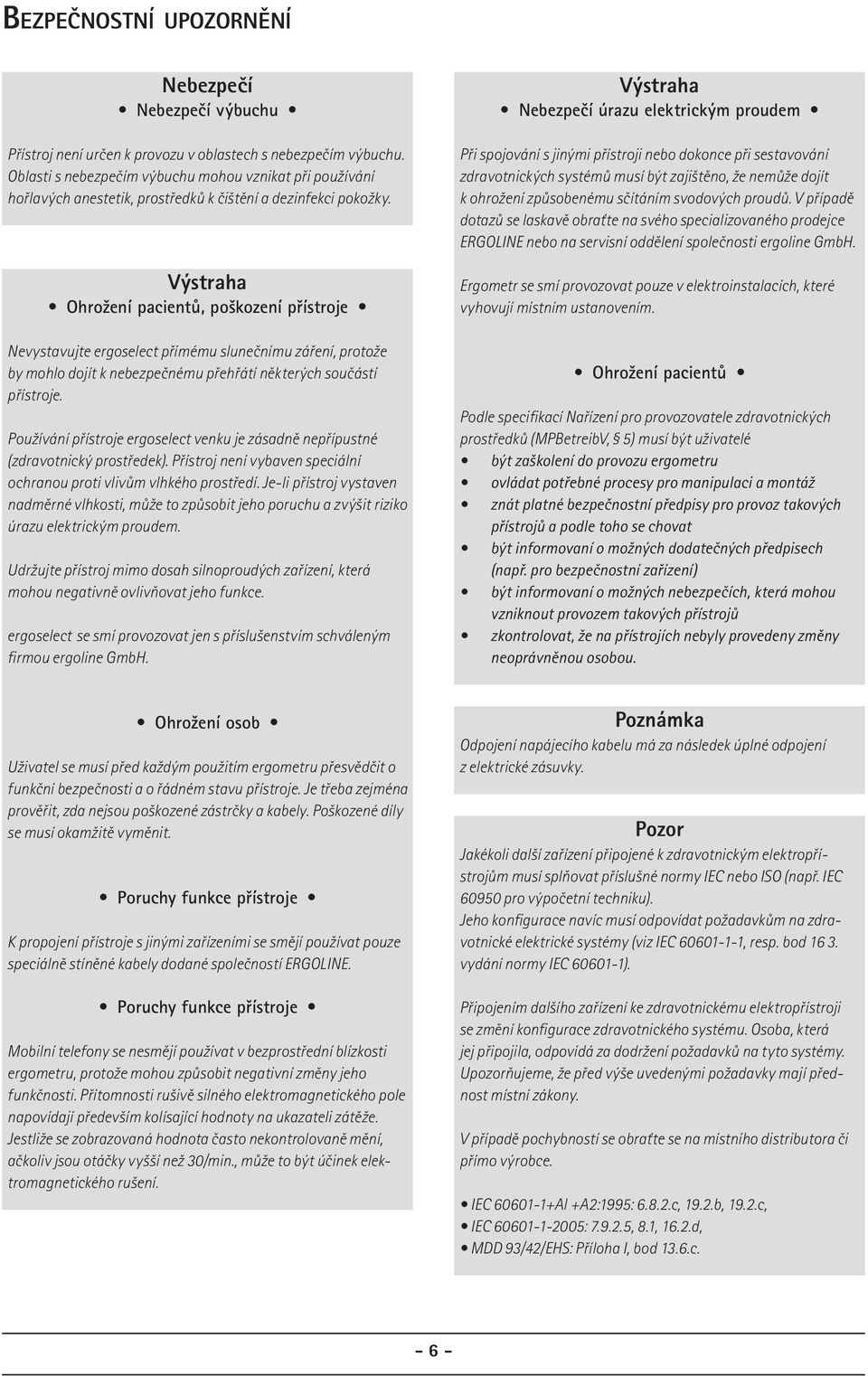

6 BEZPEČNOSTNÍ UPOZORNĚNÍ Nebezpečí Nebezpečí výbuchu Přístroj není určen k provozu v oblastech s nebezpečím výbuchu. Oblasti s nebezpečím výbuchu mohou vznikat při používání hořlavých anestetik, prostředků k čištění a dezinfekci pokožky. Výstraha Ohrožení pacientů, poškození přístroje Nevystavujte ergoselect přímému slunečnímu záření, protože by mohlo dojít k nebezpečnému přehřátí některých součástí přístroje. Používání přístroje ergoselect venku je zásadně nepřípustné (zdravotnický prostředek). Přístroj není vybaven speciální ochranou proti vlivům vlhkého prostředí. Je-li přístroj vystaven nadměrné vlhkosti, může to způsobit jeho poruchu a zvýšit riziko úrazu elektrickým proudem. Udržujte přístroj mimo dosah silnoproudých zařízení, která mohou negativně ovlivňovat jeho funkce. ergoselect se smí provozovat jen s příslušenstvím schváleným firmou ergoline GmbH. Výstraha Nebezpečí úrazu elektrickým proudem Při spojování s jinými přístroji nebo dokonce při sestavování zdravotnických systémů musí být zajištěno, že nemůže dojít k ohrožení způsobenému sčítáním svodových proudů. V případě dotazů se laskavě obraťte na svého specializovaného prodejce ERGOLINE nebo na servisní oddělení společnosti ergoline GmbH. Ergometr se smí provozovat pouze v elektroinstalacích, které vyhovují místním ustanovením. Ohrožení pacientů Podle specifikací Nařízení pro provozovatele zdravotnických prostředků (MPBetreibV, 5) musí být uživatelé být zaškolení do provozu ergometru ovládat potřebné procesy pro manipulaci a montáž znát platné bezpečnostní předpisy pro provoz takových přístrojů a podle toho se chovat být informovaní o možných dodatečných předpisech (např. pro bezpečnostní zařízení) být informovaní o možných nebezpečích, která mohou vzniknout provozem takových přístrojů zkontrolovat, že na přístrojích nebyly provedeny změny neoprávněnou osobou. Ohrožení osob Uživatel se musí před každým použitím ergometru přesvědčit o funkční bezpečnosti a o řádném stavu přístroje. Je třeba zejména prověřit, zda nejsou poškozené zástrčky a kabely. Poškozené díly se musí okamžitě vyměnit. Poruchy funkce přístroje K propojení přístroje s jinými zařízeními se smějí používat pouze speciálně stíněné kabely dodané společností ERGOLINE. Poruchy funkce přístroje Mobilní telefony se nesmějí používat v bezprostřední blízkosti ergometru, protože mohou způsobit negativní změny jeho funkčnosti. Přítomnosti rušivě silného elektromagnetického pole napovídají především kolísající hodnoty na ukazateli zátěže. Jestliže se zobrazovaná hodnota často nekontrolovaně mění, ačkoliv jsou otáčky vyšší než 30/min., může to být účinek elektromagnetického rušení. Poznámka Odpojení napájecího kabelu má za následek úplné odpojení z elektrické zásuvky. Pozor Jakékoli další zařízení připojené k zdravotnickým elektropřístrojům musí splňovat příslušné normy IEC nebo ISO (např. IEC pro výpočetní techniku). Jeho konfigurace navíc musí odpovídat požadavkům na zdravotnické elektrické systémy (viz IEC , resp. bod vydání normy IEC ). Připojením dalšího zařízení ke zdravotnickému elektropřístroji se změní konfigurace zdravotnického systému. Osoba, která jej připojila, odpovídá za dodržení požadavků na tyto systémy. Upozorňujeme, že před výše uvedenými požadavky mají přednost místní zákony. V případě pochybností se obraťte se na místního distributora či přímo výrobce. IEC Al +A2:1995: c, 19.2.b, 19.2.c, IEC : , 8.1, 16.2.d, MDD 93/42/EHS: Příloha I, bod 13.6.c

7 BEZPEČNOSTNÍ UPOZORNĚNÍK NEINVAZIVNÍMU MĚŘENÍ KREVNÍHO TLAKU Výstraha Ohrožení pacientů Pacientům se srpkovitou anémií a osobám, u nichž lze očekávat kožní léze, se nesmějí provádět žádná neinvazivní měření krevního tlaku. U pacientů s těžkými poruchami srážlivosti krve může působením manžety docházet k tvorbě hematomů. Rozhodnutí, zda provést, nebo neprovést automatické měření krevního tlaku je u takových pacientů třeba pečlivě zvažovat. ÚČEL POUŽITÍ ergoselect je lékařský ergometr řízený počítačem. Pracuje v rozsahu otáček od 30 do 130 otáček za minutu v rozsahu zátěže od 6 do 999 W. Oblast nezávislá na počtu otáček je znázorněna v příloze (Technické údaje). Ergometry ergoselect se smějí používat výhradně k ergometrii a k rehabilitaci srdce a krevního oběhu při dodržování návodu k použití. Výrobce neodpovídá za škody a újmu na zdraví osob nebo závažné věcné škody způsobené tím, že se ergometr používal k nesprávným účelům. Poznámka aplikovaná část Pozor Negativní ovlivňování přesnosti měření Pokud se během měření vyskytují časté arytmie, pak to může negativně ovlivňovat přesnost naměřených hodnot. Za určitých okolností nebude možné měření úspěšněprovést. Přesnost měření mohou rovněž negativně ovlivňovat elektromagnetická pole. Aplikované části jsou komponenty, které se přímo dotýkají lidského těla (např. přístroje měřící krevní tlak). Poznámka - stabilita Zajistěte, aby byl ergometr stabilní. Při překročení maximální hmotnosti pacienta o 10 % nelze zaručit stabilitu ergometru. Může pak být vratký. BIOLOGICKÁ SNÁŠENLIVOST Poznámka Překročí-li tlak v manžetě během fáze nafukování maximální hodnotu 300 mmhg, nafukování se přeruší a manžeta se odvzdušní. Dodatečnou pojistku skýtá bezpečnostní vypínání, které manžetu okamžitě odvzdušní, jestliže tlak v manžetě překročí 320 mm Hg. Vypínací funkci lze přezkoušet tak, že se během fáze nafukování silným připažením ruky krátkodobě vytvoří přetlak v manžetě. Manžeta se musí okamžitě odvzdušnit. Měření, která nepřinesla platné naměřené hodnoty, nebudou během ergometrie opakována. Jestliže doba nafukování překračuje 40 sekund nebo nedojde v přiměřené době k signifikantnímu nárůstu tlaku, měření se zruší a manžeta odvzdušní. Jestliže po uplynutí 120 sekund nelze zaregistrovat platné naměřené hodnoty, měření se zruší a manžeta odvzdušní. Nezmění-li se tlak v manžetě po delší dobu, měření se rovněž zruší a manžeta odvzdušní. Součásti výrobku popisovaného v tomto návodu k použití, včetně příslušenství, které se dostanou do styku s pacientem a jsou správně používány, jsou navrženy tak, aby při použití v souladu se svým určením splnily požadavky na biologickou snášenlivost dle aplikovatelných norem. S případnými dotazy na toto téma se laskavě obrat te na společnost ERGOLINE nebo jejího zástupce. ZÁKONY, USTANOVENÍ A SMĚRNICE RELEVANTNÍ PRO VÝROBEK 93/42/EHS (směrnice EU o zdravotnických prostředcích) 89/336/EHS (směrnice EU o elektromagnetické kompatibilitě) EN Neinvazivní tonometry, část 1: Všeobecné požadavky EN Neinvazivní tonometry, část 3: Specifické požadavky pro elektromechanické systémy na měření krevního tlaku - 7 -

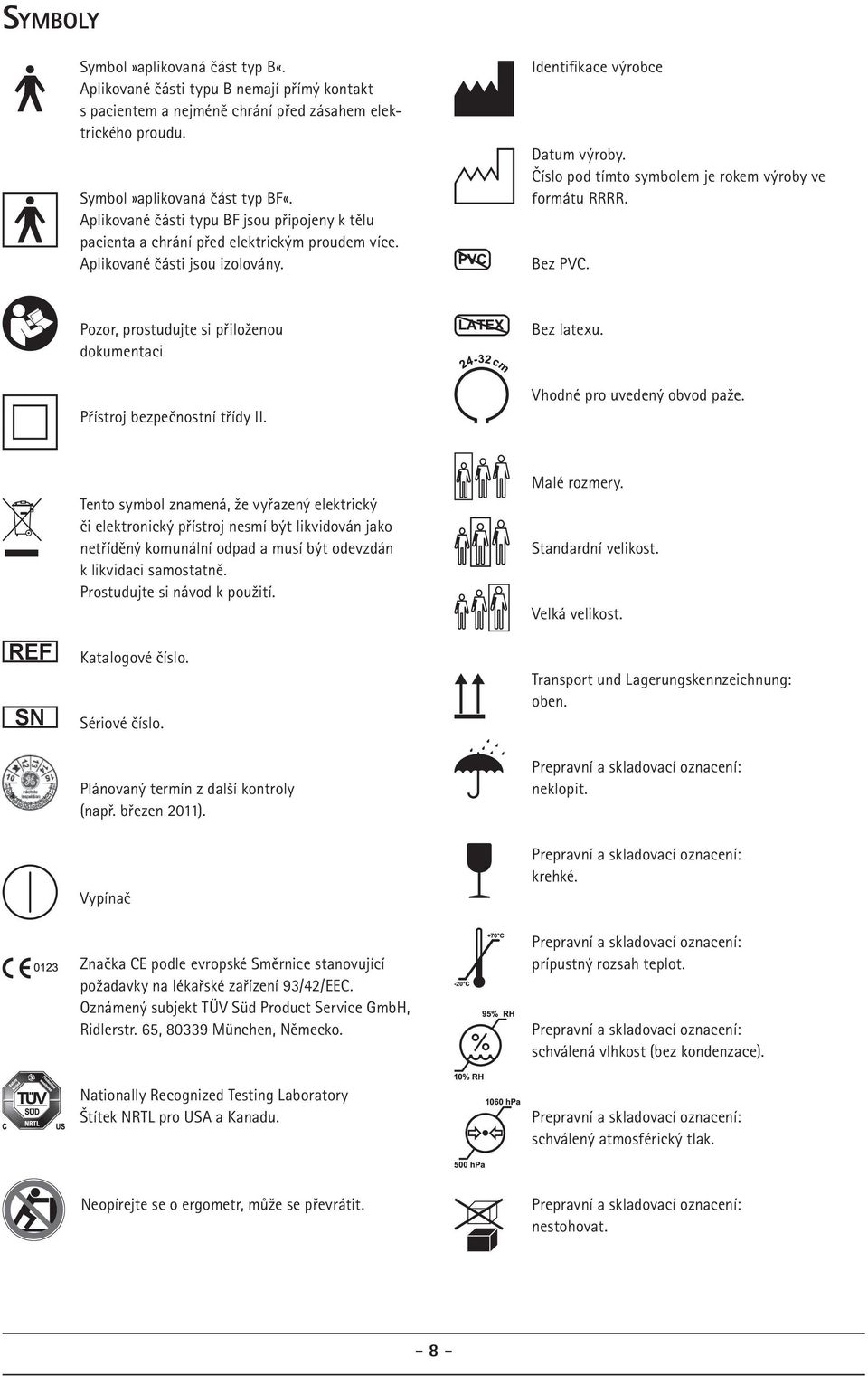

8 SYMBOLY Symbol»aplikovaná část typ B«. Aplikované části typu B nemají přímý kontakt s pacientem a nejméně chrání před zásahem elektrického proudu. Symbol»aplikovaná část typ BF«. Aplikované části typu BF jsou připojeny k tělu pacienta a chrání před elektrickým proudem více. Aplikované části jsou izolovány. Identifikace výrobce Datum výroby. Číslo pod tímto symbolem je rokem výroby ve formátu RRRR. Bez PVC. Pozor, prostudujte si přiloženou dokumentaci Bez latexu. Přístroj bezpečnostní třídy II. Vhodné pro uvedený obvod paže. REF SN Tento symbol znamená, že vyřazený elektrický či elektronický přístroj nesmí být likvidován jako netříděný komunální odpad a musí být odevzdán k likvidaci samostatně. Prostudujte si návod k použití. Katalogové číslo. Sériové číslo. Plánovaný termín z další kontroly (např. březen 2011). Malé rozmery. Standardní velikost. Velká velikost. Transport und Lagerungskennzeichnung: oben. Prepravní a skladovací oznacení: neklopit. Vypínač Značka CE podle evropské Směrnice stanovující požadavky na lékařské zařízení 93/42/EEC. Oznámený subjekt TÜV Süd Product Service GmbH, Ridlerstr. 65, München, Německo. Nationally Recognized Testing Laboratory Štítek NRTL pro USA a Kanadu. Prepravní a skladovací oznacení: krehké. Prepravní a skladovací oznacení: prípustný rozsah teplot. Prepravní a skladovací oznacení: schválená vlhkost (bez kondenzace). Prepravní a skladovací oznacení: schválený atmosférický tlak. Neopírejte se o ergometr, může se převrátit. Prepravní a skladovací oznacení: nestohovat

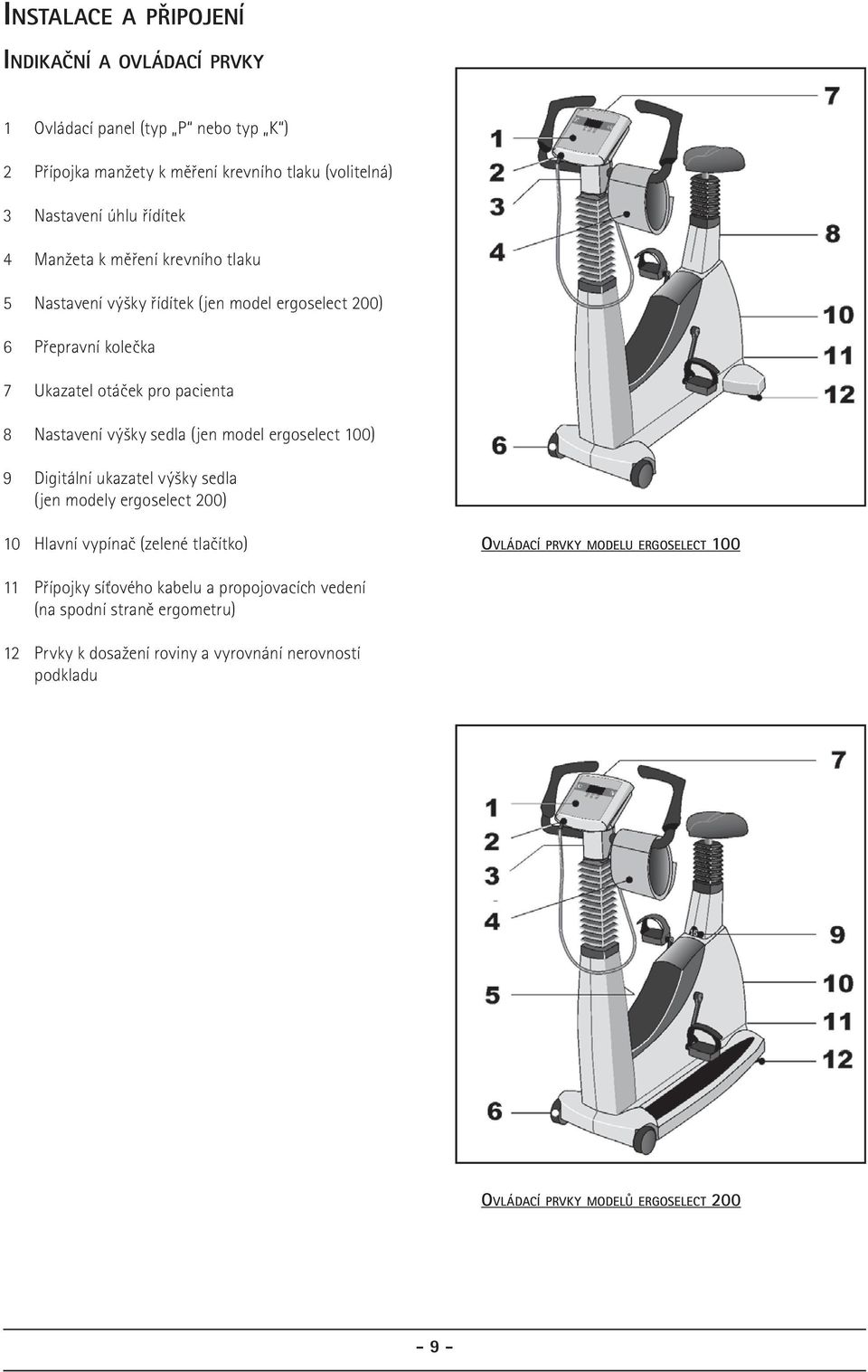

9 INSTALACE A PŘIPOJENÍ INDIKAČNÍ A OVLÁDACÍ PRVKY 1 Ovládací panel (typ P nebo typ K ) 2 Přípojka manžety k měření krevního tlaku (volitelná) 3 Nastavení úhlu řídítek 4 Manžeta k měření krevního tlaku 5 Nastavení výšky řídítek (jen model ergoselect 200) 6 Přepravní kolečka 7 Ukazatel otáček pro pacienta 8 Nastavení výšky sedla (jen model ergoselect 100) 9 Digitální ukazatel výšky sedla (jen modely ergoselect 200) 10 Hlavní vypínač (zelené tlačítko) OVLÁDACÍ PRVKY MODELU ERGOSELECT Přípojky síťového kabelu a propojovacích vedení (na spodní straně ergometru) 12 Prvky k dosažení roviny a vyrovnání nerovností podkladu OVLÁDACÍ PRVKY MODELŮ ERGOSELECT

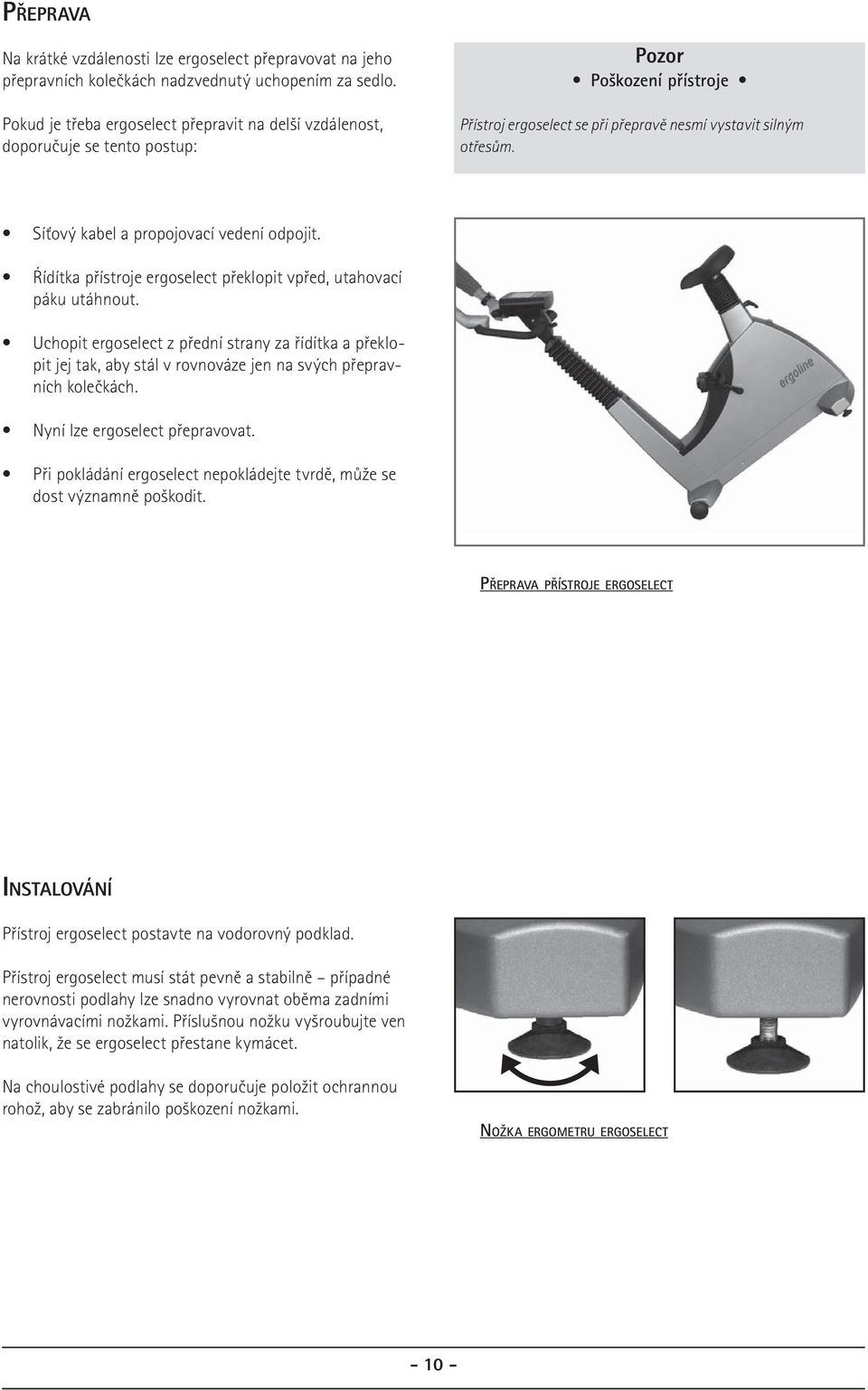

10 PŘEPRAVA Na krátké vzdálenosti lze ergoselect přepravovat na jeho přepravních kolečkách nadzvednutý uchopením za sedlo. Pokud je třeba ergoselect přepravit na delší vzdálenost, doporučuje se tento postup: Pozor Poškození přístroje Přístroj ergoselect se při přepravě nesmí vystavit silným otřesům. Síťový kabel a propojovací vedení odpojit. Ŕídítka přístroje ergoselect překlopit vpřed, utahovací páku utáhnout. Uchopit ergoselect z přední strany za řídítka a překlopit jej tak, aby stál v rovnováze jen na svých přepravních kolečkách. Nyní lze ergoselect přepravovat. Při pokládání ergoselect nepokládejte tvrdě, může se dost významně poškodit. PŘEPRAVA PŘÍSTROJE ERGOSELECT INSTALOVÁNÍ Přístroj ergoselect postavte na vodorovný podklad. Přístroj ergoselect musí stát pevně a stabilně případné nerovnosti podlahy lze snadno vyrovnat oběma zadními vyrovnávacími nožkami. Příslušnou nožku vyšroubujte ven natolik, že se ergoselect přestane kymácet. Na choulostivé podlahy se doporučuje položit ochrannou rohož, aby se zabránilo poškození nožkami. NOŽKA ERGOMETRU ERGOSELECT

11 MONTÁŽ OVLÁDACÍHO PANELU (P NEBO K) Ovládací panel lze namontovat tak, aby směřoval displejem buď k pacientovi, nebo k obsluze. Přednostně by měl displej s klávesnicí směřovat k obsluze a ukazatel otáček k pacientovi. RŮZNÉ MONTÁŽNÍ POLOHY OVLÁDACÍHO PANELU PŘIPOJENÍ SÍŤOVÉHO KABELU Nastavte řídítka ergometru tak, aby směřovala vpřed. Naklopte ergometr zcela dopředu a opatrně jej položte na řídítka. POLOHA ERGOMETRU ERGOSELECT PRO MONTÁŽ Pozor Poškození přístroje Před připojením přístroje k napájecí síti se ujistěte, zda síťové napětí odpovídá hodnotám uvedeným na typovém štítku. Typový štítek se nachází dole na zadní straně přístroje

12 Na spodní straně ergometru se nachází připojovací panel. Zasuňte síťový kabel do přípojky (a). Připevněte kabel pomocí přiloženého kompenzátoru tahu ke kovovému rámu. (b) b a PŘÍPOJKA SÍŤOVÉHO VEDENÍ a Přípojka na síť b Odlehčovač tahu SÍŤOVÝ KABEL S NAMONTOVANÝM ODLEHČOVAČEM TAHU Upozornění Odpojení od sítě Napájení přístroje lze odpojit buď právě vypojením ze zásuvky, nebo stisknutím vypínače. Vytažení síťového kabelu odpojí všechny póly přístroje od elektrické sítě. Dbejte, aby byla napájecí zástrčka stále snadno dostupná

13 PŘIPOJENÍ K ELEKTROKARDIOGRAFU (EKG) Ergometry ergoselect lze propojit s EKG a PC-EKG přístroji většiny výrobců. V závislosti na typu komunikace (digitální, analogová, dálkové spuštění atd.) jsou zapotřebí různé propojovací kabely. Všechny ergometry ergoline mají digitální rozhraní (při ovládání ergometru pomocí analogového signálu nebo vzdáleném spuštění jsou nutné speciální adaptéry k zakoupení u firmy ergoline). Příslušný kabel zapojte do 9pinového portu na konektorovém panelu (Port 1) nebo do portu USB a připojte ke kovovému rámu pomocí dalšího chrániče proti zalomení. PŘIPOJOVACÍ PANEL USB Připojení k počítači prostřednictvím USB (virtuální port COM) Port 1 Digitální připojení (dálkové ovládání z PC nebo EKG zapisovače, připojení pro kabelový adaptér (analogové rozhraní + spuštění na dálku) Upozornění Propojovací kabely Smí se používat jen propojovací kabely schválené firmou ergoline. Provoz přes rychlou sériovou přípojku USB vyžaduje speciální řídící program pro počítač, který lze koupit u firmy ergoline

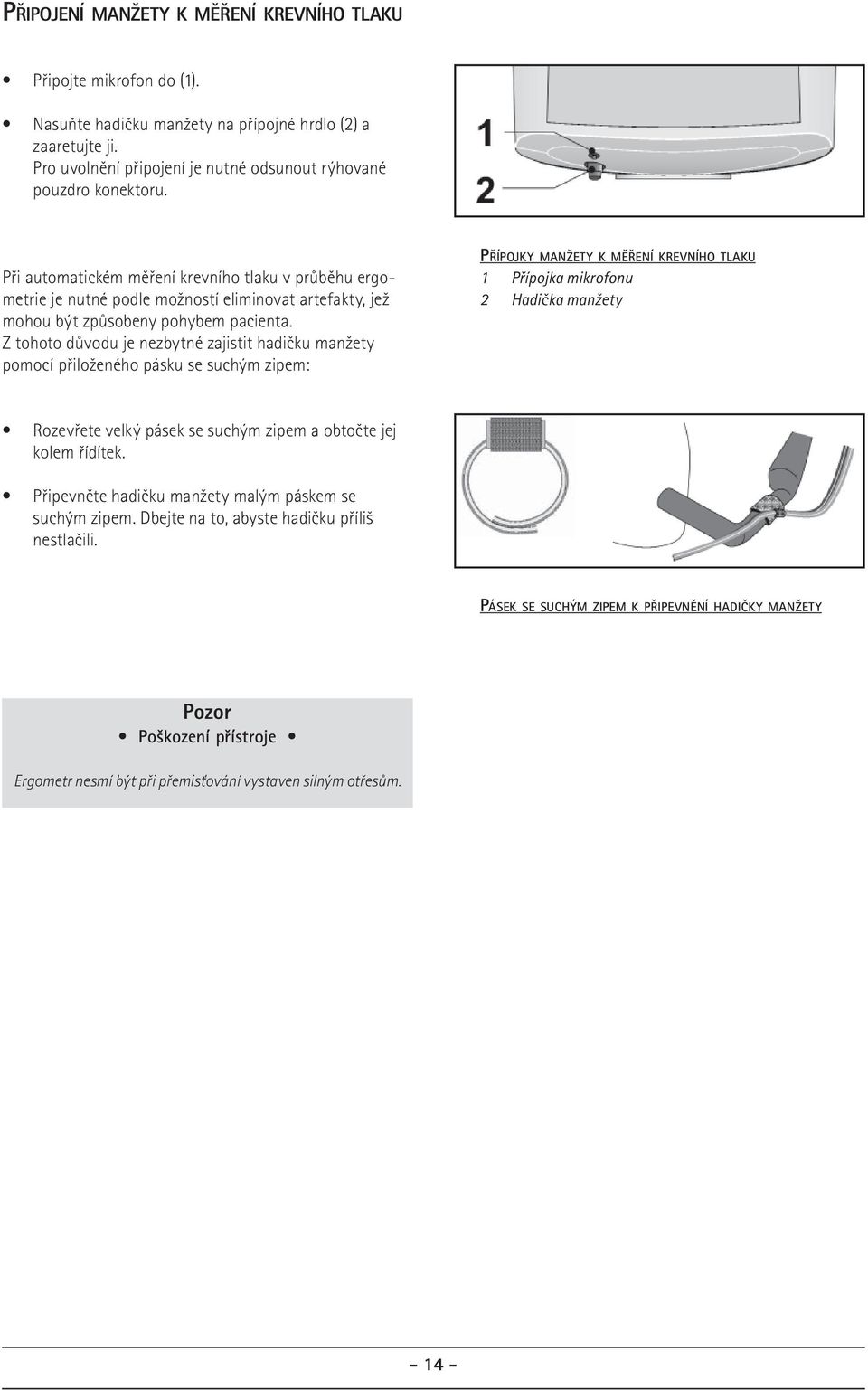

14 PŘIPOJENÍ MANŽETY K MĚŘENÍ KREVNÍHO TLAKU Připojte mikrofon do (1). Nasuňte hadičku manžety na přípojné hrdlo (2) a zaaretujte ji. Pro uvolnění připojení je nutné odsunout rýhované pouzdro konektoru. Při automatickém měření krevního tlaku v průběhu ergometrie je nutné podle možností eliminovat artefakty, jež mohou být způsobeny pohybem pacienta. Z tohoto důvodu je nezbytné zajistit hadičku manžety pomocí přiloženého pásku se suchým zipem: PŘÍPOJKY MANŽETY K MĚŘENÍ KREVNÍHO TLAKU 1 Přípojka mikrofonu 2 Hadička manžety Rozevřete velký pásek se suchým zipem a obtočte jej kolem řídítek. Připevněte hadičku manžety malým páskem se suchým zipem. Dbejte na to, abyste hadičku příliš nestlačili. PÁSEK SE SUCHÝM ZIPEM K PŘIPEVNĚNÍ HADIČKY MANŽETY Pozor Poškození přístroje Ergometr nesmí být při přemisťování vystaven silným otřesům

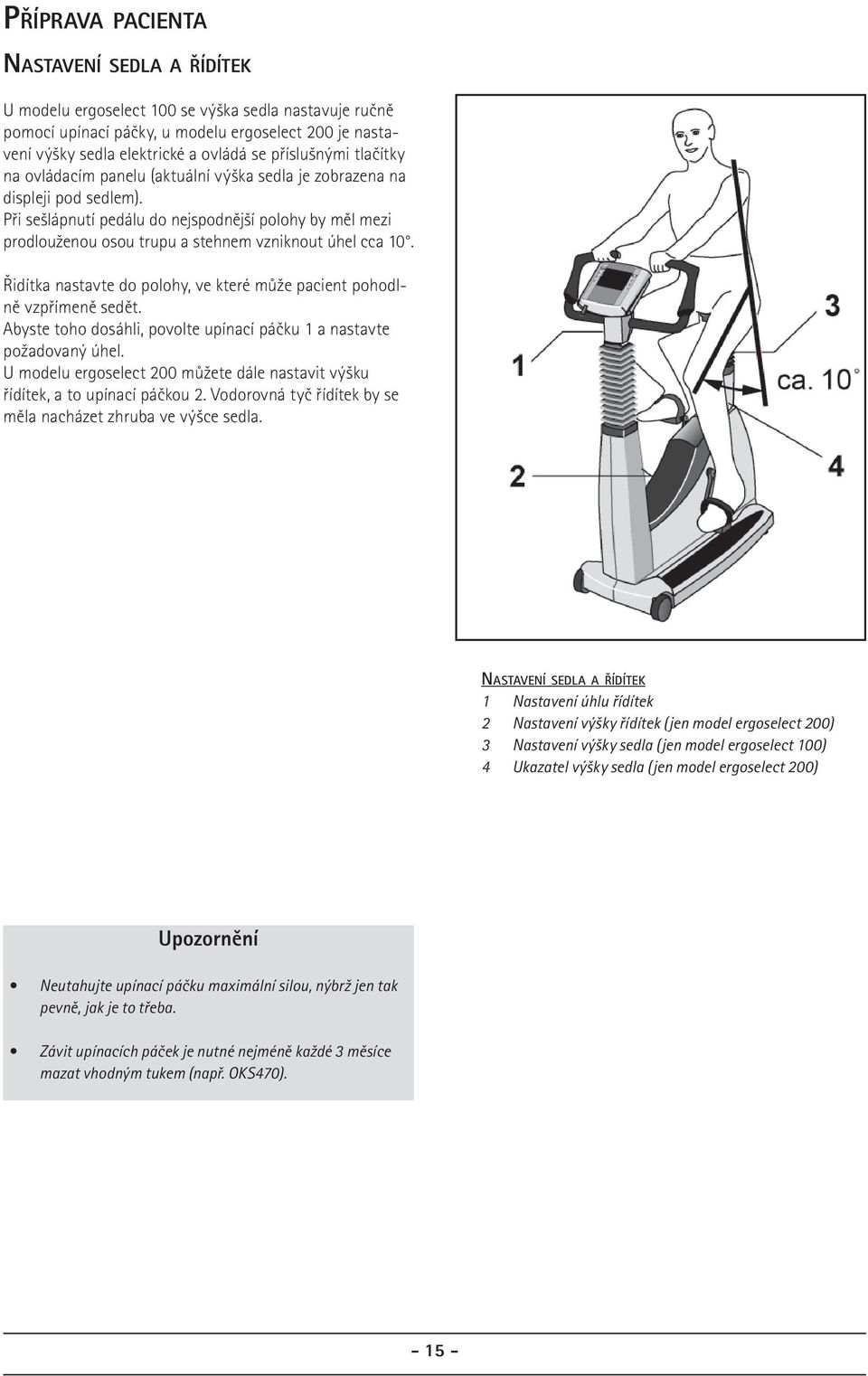

15 PŘÍPRAVA PACIENTA NASTAVENÍ SEDLA A ŘÍDÍTEK U modelu ergoselect 100 se výška sedla nastavuje ručně pomocí upínací páčky, u modelu ergoselect 200 je nastavení výšky sedla elektrické a ovládá se příslušnými tlačítky na ovládacím panelu (aktuální výška sedla je zobrazena na displeji pod sedlem). Při sešlápnutí pedálu do nejspodnější polohy by měl mezi prodlouženou osou trupu a stehnem vzniknout úhel cca 10. Řidítka nastavte do polohy, ve které může pacient pohodlně vzpřímeně sedět. Abyste toho dosáhli, povolte upínací páčku 1 a nastavte požadovaný úhel. U modelu ergoselect 200 můžete dále nastavit výšku řídítek, a to upínací páčkou 2. Vodorovná tyč řídítek by se měla nacházet zhruba ve výšce sedla. NASTAVENÍ SEDLA A ŘÍDÍTEK 1 Nastavení úhlu řídítek 2 Nastavení výšky řídítek (jen model ergoselect 200) 3 Nastavení výšky sedla (jen model ergoselect 100) 4 Ukazatel výšky sedla (jen model ergoselect 200) Upozornění Neutahujte upínací páčku maximální silou, nýbrž jen tak pevně, jak je to třeba. Závit upínacích páček je nutné nejméně každé 3 měsíce mazat vhodným tukem (např. OKS470)

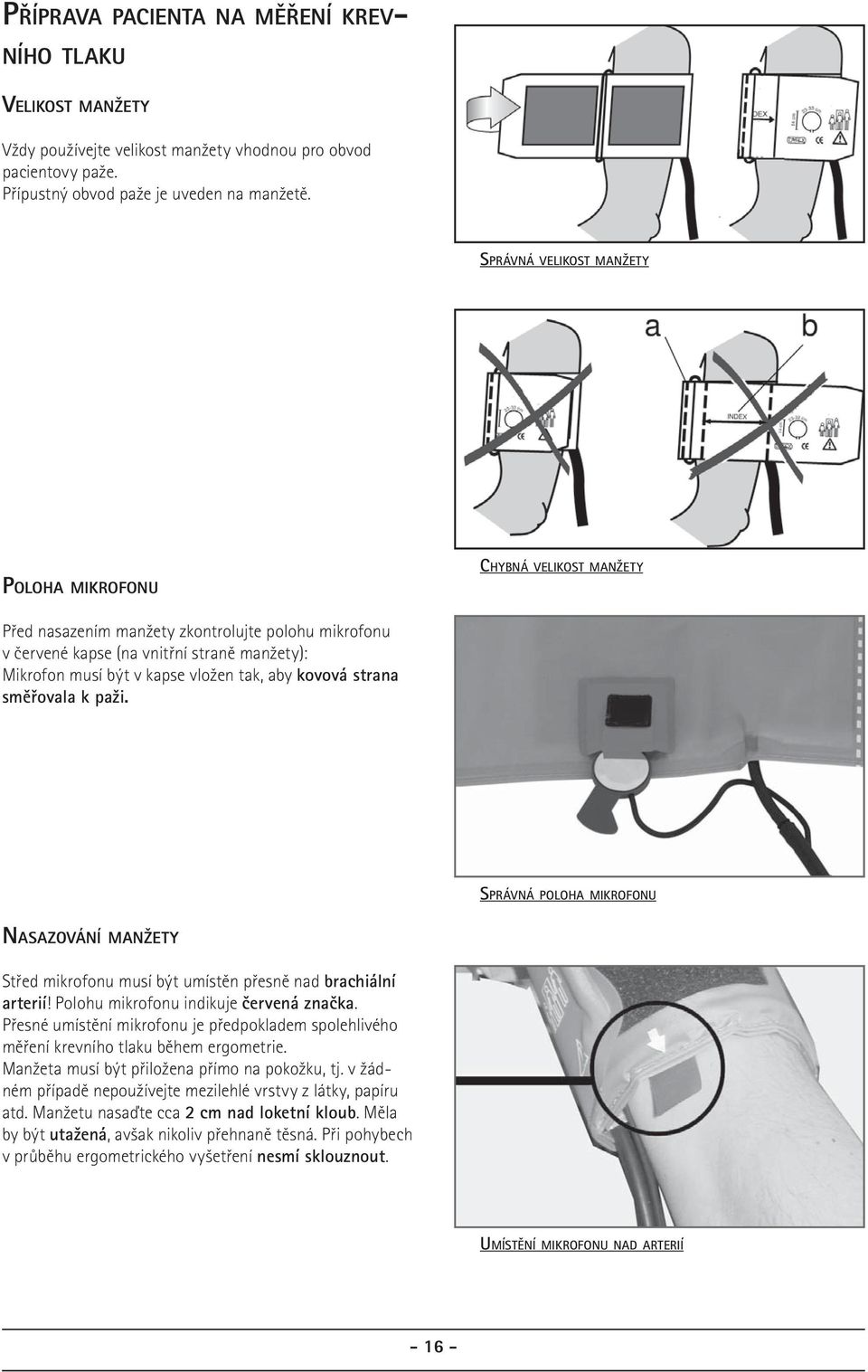

16 PŘÍPRAVA PACIENTA NA MĚŘENÍ KREV- NÍHO TLAKU VELIKOST MANŽETY Vždy používejte velikost manžety vhodnou pro obvod pacientovy paže. Přípustný obvod paže je uveden na manžetě. SPRÁVNÁ VELIKOST MANŽETY POLOHA MIKROFONU CHYBNÁ VELIKOST MANŽETY Před nasazením manžety zkontrolujte polohu mikrofonu v červené kapse (na vnitřní straně manžety): Mikrofon musí být v kapse vložen tak, aby kovová strana směřovala k paži. SPRÁVNÁ POLOHA MIKROFONU NASAZOVÁNÍ MANŽETY Střed mikrofonu musí být umístěn přesně nad brachiální arterií! Polohu mikrofonu indikuje červená značka. Přesné umístění mikrofonu je předpokladem spolehlivého měření krevního tlaku během ergometrie. Manžeta musí být přiložena přímo na pokožku, tj. v žádném případě nepoužívejte mezilehlé vrstvy z látky, papíru atd. Manžetu nasaďte cca 2 cm nad loketní kloub. Měla by být utažená, avšak nikoliv přehnaně těsná. Při pohybech v průběhu ergometrického vyšetření nesmí sklouznout. UMÍSTĚNÍ MIKROFONU NAD ARTERIÍ

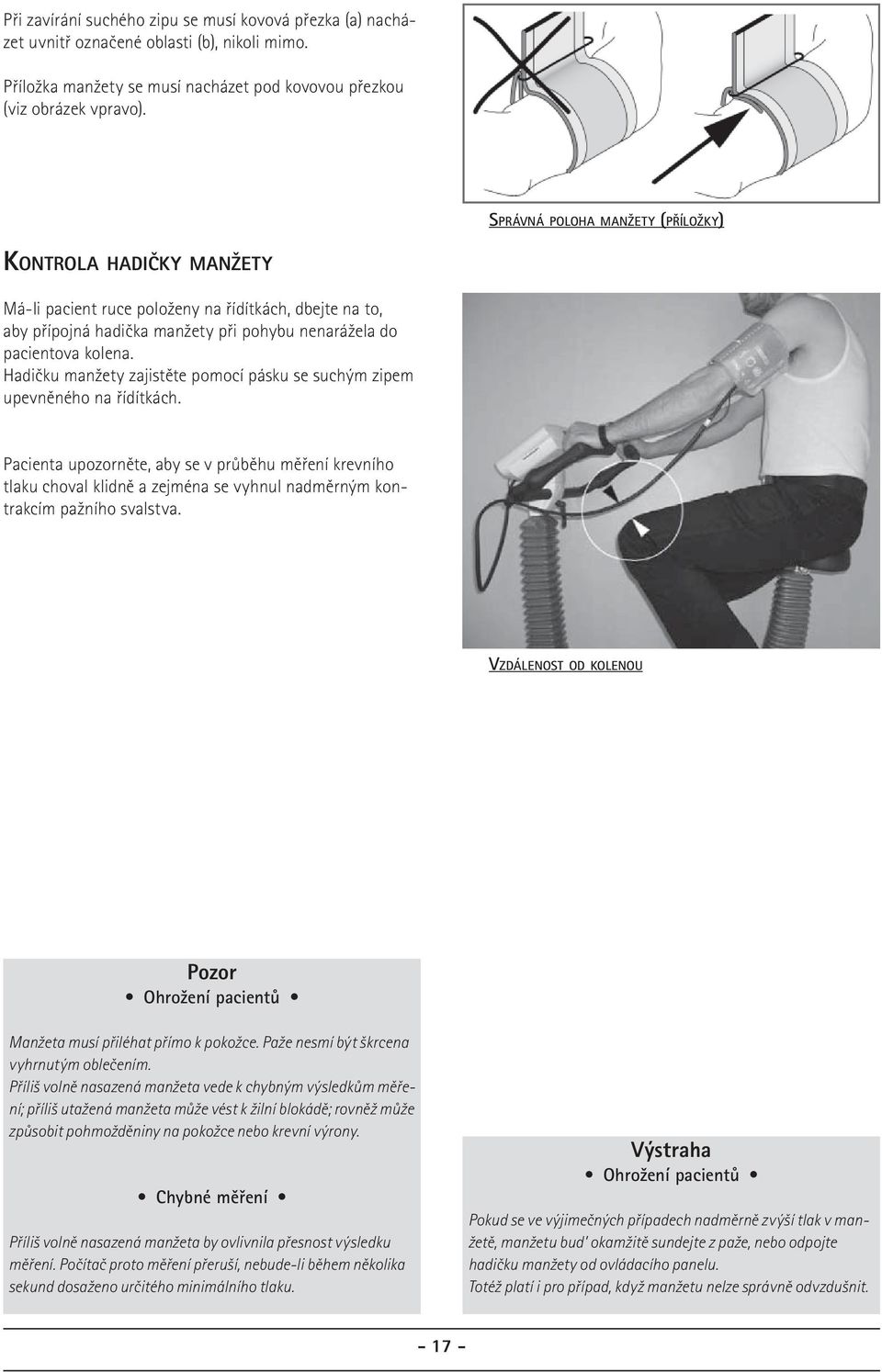

17 Při zavírání suchého zipu se musí kovová přezka (a) nacházet uvnitř označené oblasti (b), nikoli mimo. Příložka manžety se musí nacházet pod kovovou přezkou (viz obrázek vpravo). SPRÁVNÁ POLOHA MANŽETY (PŘÍLOŽKY) KONTROLA HADIČKY MANŽETY Má-li pacient ruce položeny na řídítkách, dbejte na to, aby přípojná hadička manžety při pohybu nenarážela do pacientova kolena. Hadičku manžety zajistěte pomocí pásku se suchým zipem upevněného na řídítkách. Pacienta upozorněte, aby se v průběhu měření krevního tlaku choval klidně a zejména se vyhnul nadměrným kontrakcím pažního svalstva. VZDÁLENOST OD KOLENOU Pozor Ohrožení pacientů Manžeta musí přiléhat přímo k pokožce. Paže nesmí být škrcena vyhrnutým oblečením. Příliš volně nasazená manžeta vede k chybným výsledkům měření; příliš utažená manžeta může vést k žilní blokádě; rovněž může způsobit pohmožděniny na pokožce nebo krevní výrony. Chybné měření Příliš volně nasazená manžeta by ovlivnila přesnost výsledku měření. Počítač proto měření přeruší, nebude-li během několika sekund dosaženo určitého minimálního tlaku. Výstraha Ohrožení pacientů Pokud se ve výjimečných případech nadměrně zvýší tlak v manžetě, manžetu bud okamžitě sundejte z paže, nebo odpojte hadičku manžety od ovládacího panelu. Totéž platí i pro případ, když manžetu nelze správně odvzdušnit

18 OVLÁDÁNÍ Ergometry řady ergoselect mohou být dodány se dvěma různými ovládacími panely, jejichž rozsah funkcí se částečně liší. Níže je v samostatných kapitolách popsáno ovládání a konfigurace. Typ P Typ K OVLÁDACÍ PANEL TYPU P ZAPNUTÍ Ergometr se zapíná stisknutím hlavního vypínače rozsvítí se zelená kontrolka na vypínači. Ergometr provede automatický test, následně se zobrazí hlavní menu. ergoline GmbH Autotest Upozornění INDIKACE V PRŮBĚHU AUTOMATICKÉHO TESTU Během zapínání a automatického testu se nesmí šlapat na pedály. Manžeta k měření krevního tlaku se smí pacientovi nasazovat až po zapnutí ergometru a dokončení automatického testu. Ergometr lze nakonfigurovat také tak, aby se ihned spustil v určitém provozním režimu.v takovém případě se místo hlavního menu zobrazí příslušná úvodní obrazovka (např. ergometrie).hlavní menu lze vyvolat tlačítkem. PC režim Ergometrie Ručně Nastavení Volba HLAVNÍ MENU Software ergometru se ovládá 5 tlačítky: Tímto tlačítkem vyvoláte hlavní menu, resp. se vrátíte o jednu úroveň menu zpět. Tímto tlačítkem můžete spustit měření krevního tlaku. Probíhající měření můžete stiskem tlačítka přerušit. Funkce těchto tří softwarových tlačítek se mění podle vyvolaného menu na displeji se vždy zobrazují příslušné funkce. PANEL TLAČÍTEK TYPU P

19 PROVOZNÍ REŽIMY TYPU P Ergometry ergoselect s ovládacím panelem typu P podporují následující provozní režimy: PC REŽIM Celé řízení ergometru přebírá externí přístroj (např. EKG zapisovač, EKG PC) ergometr není zapotřebí dále obsluhovat. ERGOMETRIE Ergometr provádí ergometrické vyšetření samostatně příslušné programy lze částečně libovolně definovat a ukládají se interně. (Viz kapitolu Nastavení.) RUČNĚ Ergometr je řízen výhradně manuálně, tj. všechny změny zátěže provádí uživatel na panelu tlačítek. NASTAVENÍ Slouží ke konfiguraci ergometru. UKAZATEL OTÁČEK Na horní straně ovládacího panelu se nachází ukazatel otáček pro pacienta obsahující 3 LED, jež pacientovi indikují, zda šlape příliš pomalu, příliš rychle, nebo se správnými otáčkami. Mezní hodnoty aktivace příslušné indikace závisejí na aktuálně nastavené zátěži (viz Technické údaje ). UKAZATEL OTÁČEK 1 Příliš nízké otáčky (= šlapat rychleji) 2 Správné otáčky 3 Příliš vysoké otáčky (= šlapat pomaleji) Upozornění Klesnou-li v průběhu ergometrického vyšetření otáčky pod hodnotu30, začne blikat ukazatel zátěže na displeji. K opětovné aktivaci nastavení sedla je nutné stisknout tlačítko, zobrazí se nastavovací tlačítka. Doplňující měření krevního tlaku lze spustit tlačítkem

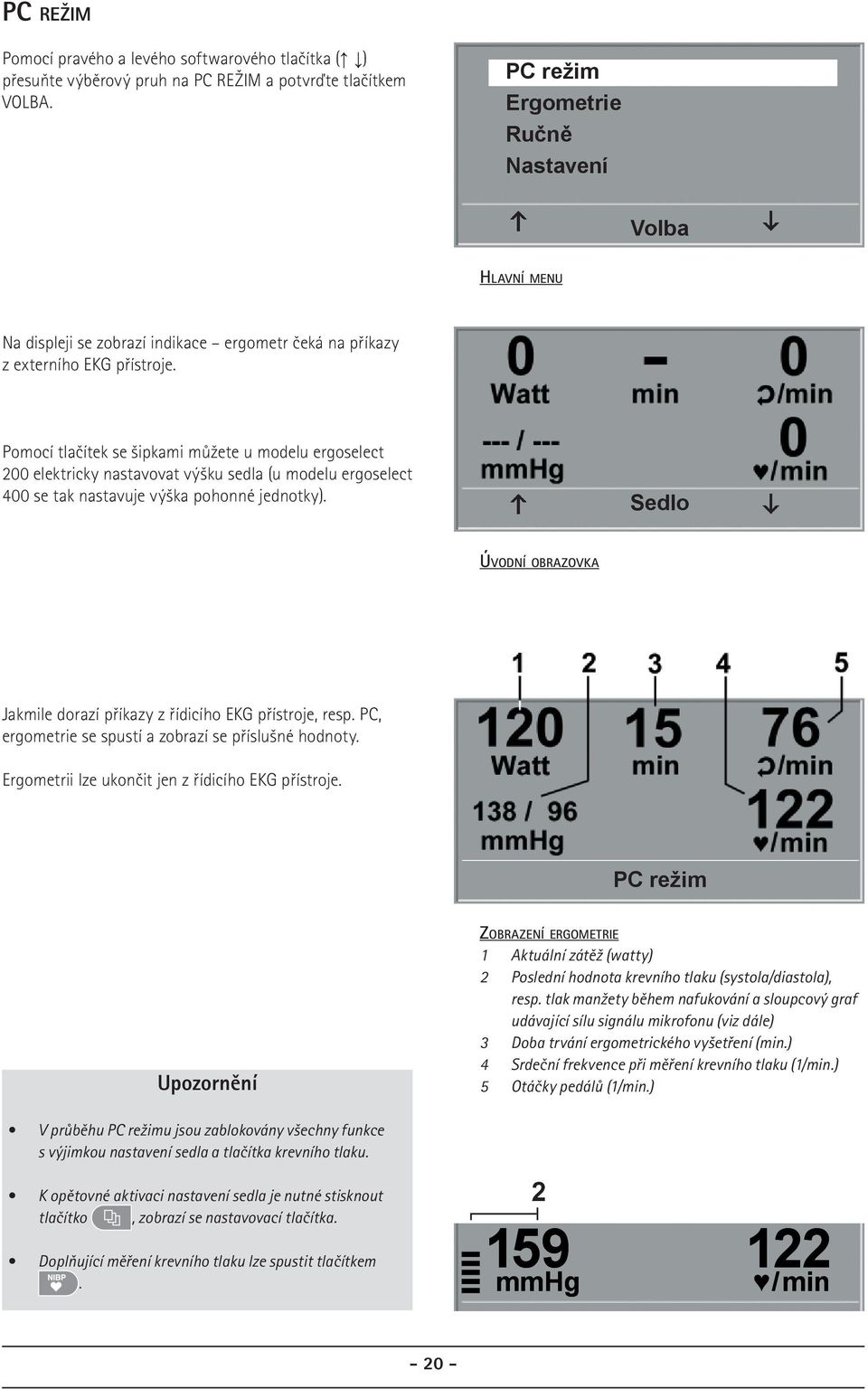

20 PC REŽIM Pomocí pravého a levého softwarového tlačítka ( ) přesuňte výběrový pruh na PC REŽIM a potvrďte tlačítkem VOLBA. PC režim Ergometrie Ručně Nastavení Volba HLAVNÍ MENU Na displeji se zobrazí indikace ergometr čeká na příkazy z externího EKG přístroje. Pomocí tlačítek se šipkami můžete u modelu ergoselect 200 elektricky nastavovat výšku sedla (u modelu ergoselect 400 se tak nastavuje výška pohonné jednotky). Sedlo ÚVODNÍ OBRAZOVKA Jakmile dorazí příkazy z řídicího EKG přístroje, resp. PC, ergometrie se spustí a zobrazí se příslušné hodnoty. Ergometrii lze ukončit jen z řídicího EKG přístroje. PC režim Upozornění ZOBRAZENÍ ERGOMETRIE 1 Aktuální zátěž (watty) 2 Poslední hodnota krevního tlaku (systola/diastola), resp. tlak manžety během nafukování a sloupcový graf udávající sílu signálu mikrofonu (viz dále) 3 Doba trvání ergometrického vyšetření (min.) 4 Srdeční frekvence při měření krevního tlaku (1/min.) 5 Otáčky pedálů (1/min.) V průběhu PC režimu jsou zablokovány všechny funkce s výjimkou nastavení sedla a tlačítka krevního tlaku. K opětovné aktivaci nastavení sedla je nutné stisknout tlačítko, zobrazí se nastavovací tlačítka. Doplňující měření krevního tlaku lze spustit tlačítkem mmhg 122 / min

21 ERGOMETRIE Pomocí pravého a levého softwarového tlačítka ( ) přesuňte výběrový pruh na ERGOMETRIE a potvrďte tlačítkem VOLBA. PC režim Ergometrie Ručně Nastavení Volba HLAVNÍ MENU Zobrazí se interní ergometrické programy, které lze zvolit. Programy 1 5 jsou naprogramovány pevně (viz Přílohu ), ergometrické programy 6 15 může stanovit uživatel. Ve výběrovém seznamu se zobrazuje zkrácená podoba naprogramovaného průběhu ergometrického vyšetření:např.: 50 W / 2 min / 25 W znamená: počáteční zátěž 50 W délka stupně 2 min. přírůstek zátěže 25 W Pomocí pravého a levého softwarového tlačítka ( ) přesuňte výběrový pruh na požadovaný ergometrický program a potvrďte tlačítkem VOLBA. Programy 1. WHO 2. BAL 3. Hollmann 4. STD. France 5. Standard Volba VOLBA ERGOMETRICKÉHO PROGRAMU Ergometrické vyšetření se spustí tlačítkem Start, případně se nejprve provede měření krevního tlaku v klidu (viz Nastavení ). Jakmile se na displeji zobrazí počáteční zátěž (po cca 15 sekundách, resp. po dokončení měření krevního tlaku) a začne blikat ukazatel otáček pro pacienta, měl by pacient začít šlapat. Start SPUŠTĚNÍ ERGOMETRIE Celé řízení ergometrie nyní zajišťuje interní program ergometru aktuální hodnoty se zobrazují na displeji. Tlačítky +5 W a - 5 W lze kdykoliv měnit aktuální zátěž (délku kroku lze nakonfigurovat mezi +/- 1 W a +/- 25 W). + 5 W Zotav. - 5 W ZOBRAZENÍ V PRŮBĚHU ERGOMETRICKÉHO VYŠETŘENÍ

22 Upozornění Výšku sedla (ergoselect 200) lze měnit v průběhu ergometrického vyšetření. K aktivaci nastavení sedla je nutné stisknout tlačítko, zobrazí se tlačítka pro nastavení výšky sedla. Doplňující měření krevního tlaku lze spustit tlačítkem. UKONČENÍ ERGOMETRICKÉHO VYŠETŘENÍ Fázi zátěže lze kdykoliv ručně ukončit stisknutím tlačítka ZOTAV. Zátěž se při tom okamžitě sníží na 25 wattů, je možné provést ruční zvýšení, resp. snížení. Pacient by měl během fáze zotavení šlapat dál. + 5 W Konec - 5 W Prostřední tlačítko KONEC vyšetření ukončí. FÁZE ZOTAV

23 RUČNĚ Pomocí pravého a levého softwarového tlačítka ( ) přesuňte výběrový pruh na RUČNĚ a potvrďte tlačítkem VOLBA. V tomto provozním režimu provádí veškeré řízení zátěže na ergometru a aktivaci měření krevního tlaku obsluha. PC režim Ergometrie Ručně Nastavení Volba HLAVNÍ MENU Ergometrie se spouští tlačítkem Start, následně lze pomocí tlačítek +5 W a - 5 W nastavovat a měnit zátěž (délku kroku lze nakonfigurovat mezi +/- 1 W a +/- 25 W). Měření krevního tlaku lze spustit tlačítkem. + 5 W Start - 5 W SPUŠTĚNÍ RUČNÍ ERGOMETRIE UKONČENÍ ERGOMETRICKÉHO VYŠETŘENÍ Ergometrii lze kdykoliv ručně ukončit stisknutím prostředního tlačítka KONEC. Zátěž se nyní okamžitě sníží na 0 wattů. Fáze zotavení není v tomto provozním režimu k dispozici. + 5 W Konec - 5 W ZOBRAZENÍ V PRŮBĚHU ERGOMETRICKÉHO VYŠETŘENÍ

24 NASTAVENÍ TYPU P Určitá nastavení přístroje lze individuálně přizpůsobovat. Tato nastavení jsou uložena a zůstávají zachována i po vypnutí ergometru. Pomocí pravého a levého softwarového tlačítka ( ) přesuňte výběrový pruh na NASTAVENÍ a potvrďte tlačítkem VOLBA. Zobrazí se konfigurační menu. PC režim Ergometrie Ručně Nastavení Volba Po provedení všech změn můžete konfigurační menu opustit tlačítkem. HLAVNÍ MENU Pomocí pravého a levého softwarového tlačítka ( ) přesuňte výběrový pruh na parametr, který si přejete změnit, a potvrďte tlačítkem VOLBA. Nastavení Standard. režim Programy Kontrast Změna zátěže Jazyk Volba KONFIGURAČNÍ MENU STANDARD. REŽIM Určuje provozní režim, ve kterém se ergometr při zapnutí spustí. U přístroje poprvé uváděného do provozu se standardně otevírá menu. Pomocí pravého a levého softwarového tlačítka ( ) přesuňte výběrový pruh na standardní provozní režim a potvrďte tlačítkem VOLBA. Standard. režim Menu PC režim Ergometrie Ručně Volba VOLBA STANDARDNÍHO PROVOZNÍHO REŽIMU PROGRAMY Ergometrické programy 6 15 lze libovolně definovat (programy 1 5 jsou naprogramovány pevně, tyto programy jsou společně se všemi parametry uvedeny v příloze). Lze zadávat následující hodnoty: - Typ protokolu (krok nebo postupný nájezd) - Počáteční zátěž - Délka stupně - Stupeň zátěže (zvýšení zátěže na stupeň) Pomocí pravého a levého softwarového tlačítka ( ) přesuňte výběrový pruh na program (č. 6 15), který si přejete změnit, a potvrďte tlačítkem VOLBA. Programy 1. WHO 2. BAL 3. Hollmann 4. STD. France 5. Standard Volba VOLBA NASTAVOVANÉHO ERGOMETRICKÉHO PROGRAMU

25 Vyberte upravovaný parametr pomocí softwarových šipek ( ). V sekci výběru si můžete například zvolit typ protokolu: - Krok (zvýšení zátěže v krocích) nebo - Nájezd (kontinuální zvyšování zátěže). Programy 6. Volba Krok Poč. zátěž 25 W Délka stup. 2 min St. zátěže 25 W Tlačítkem VOLBA vybraný typ protokolu uložíte. Volba Chcete-li výběr zrušit, stiskněte tlačítko. VOLBA NASTAVOVANÉHO PARAMETRU Stejným způsobem lze upravit i ostatní parametry. Šipkami ( ) vyberte parametr a potvrďte výběr tlačítkem VOLBA: odpovídající hodnota se zobrazí bíle na černém pozadí a lze ji pomocí šipek změnit. Tlačítkem VOLBA novou hodnotu uložíte. Programy 6. Volba Krok Poč. zátěž 25 W Délka stup. 2 min St. zátěže 25 W Ukončit konfiguraci lze tlačítkem. Volba ZMĚNA PŘÍSLUŠNÉ HODNOTY KONTRAST Kontrast displeje lze měnit v rozsahu od 0 do 100 %. Kontrast 50 % Volba NASTAVENÍ KONTRASTU DISPLEJE ZMĚNA ZÁTĚŽE Délku kroku při změně zátěže po každém stisku tlačítka lze volit mezi +/- 1, 5, 10 a 25 watty. Změna zátěže +/- 1 watt +/- 5 wattů +/- 10 wattů +/- 25 wattů Volba VOLBA DÉLKY KROKU PŘI RUČNÍ ZMĚNĚ ZÁTĚŽE

26 JAZYK Lze zvolit jazyk textů na displeji. Jazyk Deutsch English Francais Espanol Italiano Volba VOLBA JAZYKA DISPLEJE TÓN Možnost zapnutí nebo vypnutí signálního tónu v průběhu měření krevního tlaku. Tón ZAP VYP Volba TÓN V PRŮBĚHU MĚŘENÍ KREVNÍHO TLAKU VERZE SOFTWARU Zobrazí se instalovaná verze softwaru. DATUM A ČAS Nejprve zvolte a potvrďte DATUM nebo ČAS. Následně můžete tlačítky ( ) inverzně zobrazenou hodnotu změnit a uložit ji možností VOLBA. Odpovídajícím způsobem lze nastavit čas. Konfiguraci opustíte pomocí. Datum Čas : 33 : 05 Volba NASTAVENÍ DATA Datum Čas : 33 : 05 Volba NASTAVENÍ DNE

27 TYP EKG Nastavením EKG typ se stanovuje komunikace s EKG zapisovačem, EKG PC apod. EKG typ Aby se zabránilo nechtěné změně, je nastavení chráněno heslem. Tlačítky se šipkami nastavte 003 a potvrďte možností VOLBA. 003 Volba ZADÁVÁNÍ HESLA V MENU EKG TYP Všechny ergometry ergoselect podporují následující způsoby komunikace: Analog with pulse Režim s dálkovým spuštěním, ergometr generuje před každou změnou stupně zátěže řídicí impulz a odesílá příslušná data přes rozhraní. Analog/digitál Řízení zátěže se provádí prostřednictvím analogového napětí, měření krevního tlaku lze aktivovat digitálními příkazy. Digitální (výchozí nastavení) Celá komunikace s ergometrem probíhá prostřednictvím digitálních příkazů. EKG typ Analog with pulse Analog/digitál Digitální Analog IN-OUT VOLBA ŘÍZENÍ ERGOMETRU Volba Analog IN-OUT Celá komunikace probíhá prostřednictvím analogových signálů, jak řízení zátěže, tak i měření krevního tlaku.nejsou odesílána žádná digitální data. Zvolte požadovaný způsob řízení a potvrďte jej možností VOLBA. Upozornění Nastavení EKG typ je zapotřebí jen při připojení ergometru k EKG přístroji a stanovuje se při instalaci. Aby bylo možné použít způsoby komunikace Analog/digitál nebo Digitální, musí být v hlavním menu aktivován PC režim, resp. musí být nastaven jako standardní provozní režim

28 OTÁČKY Slouží ke stanovení mezních otáček, při kterých se mají rozsvěcovat LED šlapat rychleji nebo šlapat pomaleji. Zvolte, zda se má měnit hodnota minima, nebo hodnota maxima, a potvrďte možností VOLBA. Změňte hodnotu tlačítky se šipkami a uložte ji možností VOLBA. Otáčky Min Max Volba NASTAVENÍ MEZNÍCH OTÁČEK Upozornění Zde nastavené mezní hodnoty platí jen pro rozsah zátěže mezi 6 a 150 watty, při vyšších hodnotách zátěže se tyto mezní otáčky automaticky přizpůsobují aktuálnímu rozsahu zátěže: Zátěž (W) Zelený rozsah otáček (1/min.) (možnost nastavení) > > 130 UKAZATEL TEPU Ukazatel tepu na displeji lze vypnout

29 OVLÁDACÍ PANEL TYPU K ZAPNUTÍ Ergometr se zapíná stisknutím hlavního vypínače rozsvítí se zelená kontrolka na vypínači. Ergometr provede automatický test, následně se zobrazí hlavní menu. ergoline GmbH Autotest INDIKACE V PRŮBĚHU AUTOMATICKÉHO TESTU Upozornění Během zapínání a automatického testu se nesmí šlapat na pedály. Manžeta k měření krevního tlaku se smí pacientovi nasazovat až po zapnutí ergometru a dokončení automatického testu. Ergometr lze nakonfigurovat také tak, aby se ihned spustil v určitém provozním režimu.v takovém případě se místo hlavního menu zobrazí příslušná úvodní obrazovka (např. ergometrie).hlavní menu lze vyvolat tlačítkem. Ergometrie Trénink Test PC režim Ručně Nastavení HLAVNÍ MENU Software ergometru se ovládá 8 tlačítky: Tímto tlačítkem vyvoláte hlavní menu, resp. se vrátíte o jednu úroveň menu zpět. Tímto tlačítkem můžete spustit měření krevního tlaku. Probíhající měření můžete stiskem tlačítka přerušit. Funkce těchto šesti softwarových tlačítek se mění podle vyvolaného menu na displeji se vždy zobrazují příslušné funkce. PANEL TLAČÍTEK TYPU K

30 PROVOZNÍ REŽIMY TYPU K Ergometry ergoselect s ovládacím panelem typu K podporují následující provozní režimy: PC REŽIM Celé řízení ergometru přebírá externí přístroj (např. EKG zapisovač, EKG PC) ergometr není zapotřebí dále obsluhovat. ERGOMETRIE Ergometr provádí ergometrické vyšetření samostatně příslušné programy lze částečně libovolně definovat a ukládají se interně.(viz kapitolu Nastavení.) TRÉNINK' K dispozici máte 10 libovolně programovatelných tréninkových programů se zahřívací, tréninkovou a zotavovací fází (viz kapitolu Nastavení ).Pomocí přijímače POLAR lze provádět také trénink řízený podle srdeční frekvence. TEST Integrované testovací programy (strmý rampový test, testy PWC) umožňují stanovení výkonnosti. RUČNĚ Ergometr je řízen výhradně manuálně, tj. všechny změny zátěže provádí uživatel na panelu tlačítek. NASTAVENÍ Slouží ke konfiguraci ergometru. UKAZATEL OTÁČEK Na horní straně ovládacího panelu se nachází ukazatel otáček pro pacienta obsahující 3 LED, jež pacientovi indikují, zda šlape příliš pomalu, příliš rychle, nebo se správnými otáčkami. Mezní hodnoty aktivace příslušné indikace závisejí na aktuálně nastavené zátěži (viz Technické údaje ). UKAZATEL OTÁČEK 1 Příliš nízké otáčky (= šlapat rychleji) 2 Správné otáčky 3 Příliš vysoké otáčky (= šlapat pomaleji) Upozornění Klesnou-li v průběhu ergometrického vyšetření otáčky pod hodnotu30, začne blikat ukazatel zátěže na displeji. K opětovné aktivaci nastavení sedla je nutné stisknout tlačítko, zobrazí se nastavovací tlačítka. Doplňující měření krevního tlaku lze spustit tlačítkem

31 PC REŽIM Po stisku tlačítka PC režim se zobrazí indikace uvedená na vedlejším obrázku; ergometr čeká na příkazy z externího EKG přístroje. Sedlo Sedlo 12 Pomocí tlačítek se šipkami můžete u modelu ergoselect 200 elektricky nastavovat výšku sedla (u modelu ergoselect 400 se tak nastavuje výška pohonné jednotky). PC režim: Čekat na start ÚVODNÍ OBRAZOVKA PC REŽIMU Jakmile dorazí příkazy z řídicího EKG přístroje, resp. PC, ergometrie se spustí a zobrazí se příslušné hodnoty. Ergometrii lze ukončit jen z řídicího EKG přístroje. Test spuštěn ZOBRAZENÍ ERGOMETRIE 1 Poslední hodnota krevního tlaku (systola/diastola), resp. tlak manžety během nafukování a sloupcový graf udávající sílu signálu mikrofonu (viz dále) 2 SpO2 (%), srdeční frekvence (1/min.) 3 Doba trvání ergometrického vyšetření (minuty:sekundy) 4 Aktuální zátěž (watty) 5 Otáčky pedálů (1/min.) Upozornění V průběhu PC režimu jsou zablokovány všechny funkce s výjimkou nastavení sedla a tlačítka krevního tlaku. K opětovné aktivaci nastavení sedla je nutné stisknout tlačítko, zobrazí se nastavovací tlačítka % 112 Doplňující měření krevního tlaku lze spustit tlačítkem

32 ERGOMETRIE Ergometr je řízen jedním z interně uložených programů. Po stisku tlačítka Ergometrie se zobrazí poslední aktivní ergometrický program. Tento program můžete znovu spustit stisknutím tlačítka Start ; stisknutí tlačítka Volba alternativně zobrazí nastavené parametry tohoto programu a umožňuje přechod na jiný ergometrický program. Ergometrie WHO Sedlo 12 Sedlo Programy 1 5 jsou naprogramovány pevně (viz Přílohu ), ergometrické programy 6 15 může stanovit uživatel. Start Provést nastavení Volba ÚVODNÍ OBRAZOVKA ERGOMETRIE Pomocí tlačítek se šipkami zobrazíte požadovaný ergometrický program a tlačítkem Volba jej potvrdíte. Zvolené ergometrické vyšetření se spustí tlačítkem Start, případně se nejprve provede měření krevního tlaku v klidu (viz Nastavení ). Displej se přepne na znázornění ergometrického vyšetření, dodatečně se vedle číselných hodnot zobrazí také zatížení a srdeční frekvence v podobě křivek. Jakmile se na displeji zobrazí počáteční zátěž (po cca 15 sekundách, resp. po dokončení měření krevního tlaku) a začne blikat ukazatel otáček pro pacienta, měl by pacient začít šlapat. Program WHO Poč. zátěž 25 Watt Délka stup. 2 min St. zátěže 25 Watt Zotav. zátěž 25 Watt Čas zotav. 10 min NIBP rozběh 60 sec Zvolit program VOLBA ERGOMETRICKÉHO PROGRAMU Volba Celé řízení ergometrie nyní zajišťuje interní program ergometru aktuální hodnoty se zobrazují na displeji. Test spuštěn ZOBRAZENÍ ERGOMETRIE 1 Poslední hodnota krevního tlaku (systola/diastola), resp. tlak manžety během nafukování 2 Srdeční frekvence (1/min.) 3 Doba trvání ergometrického vyšetření (minuty:sekundy) 4 Aktuální zátěž (watty) 5 Otáčky pedálů (1/min.)

33 NASTAVENÍ V PRŮBĚHU ERGOMETRICKÉHO VYŠETŘENÍ Tlačítkem vyvoláte nastavovací menu. V průběhu vyšetření lze zvyšovat nebo snižovat aktuální zátěž po krocích (nastavitelných v rozsahu mezi 1 25 wattů); zmrazit aktuální zátěž; Zátěž + Zátěž - Fáze zotav. Konec ukončit zátěž a přejít do fáze zotavení; ukončit vyšetření. Zátěž konst. Provést nastavení Zpět NASTAVOVACÍ MENU I Opětovným stiskem tlačítka vyvoláte další menu, ve kterém lze měnit výšku sedla a přepínat zobrazovací režim (viz PC režim ). Zpět Provést nastavení Sedlo 12 Sedlo Displej NASTAVOVACÍ MENU II UKONČENÍ VYŠETŘENÍ Vyšetření se automaticky ukončí poté, co proběhne úplný definovaný ergometrický program. Kdykoliv je možné předčasné, ruční zrušení nebo přepnutí do fáze zotavení (viz výše)

34 RUČNĚ V tomto provozním režimu provádí veškeré řízení zátěže na ergometru a aktivaci měření krevního tlaku obsluha. Ergometrie se spouští tlačítkem Start, následně lze pomocí tlačítek [Zátěž +] a [Zátěž -] nastavovat a měnit zátěž (délku kroku lze nakonfigurovat mezi 1 W a 25 W). Měření krevního tlaku lze spustit tlačítkem. Zátěž + Zátěž - Start Sedlo 12 Sedlo Ergometrie: Čekat na start ZOBRAZENÍ RUČNÍHO REŽIMU UKONČENÍ ERGOMETRICKÉHO VYŠETŘENÍ Ergometrii lze kdykoliv ručně ukončit stisknutím prostředního tlačítka KONEC. Zátěž se nyní okamžitě sníží na 0 wattů. Fáze zotavení není v tomto provozním režimu k dispozici

35 TRÉNINK Ergometry ergoselect s ovládacím panelem typu K umožňují provádět kardiologický trénink. Průběh tréninkových programů je podrobně popsán v příloze. Po stisku tlačítka Trénink se zobrazí poslední aktivní tréninkový program. Tento program můžete znovu spustit stisknutím tlačítka Start ; stisknutí tlačítka Volba alternativně zobrazí nastavené parametry tohoto programu a umožňuje přechod na jiný tréninkový program. Všechny tréninkové programy 1 10 může uživatel libovolně definovat. (Viz Nastavení typu K.) Trénink č. 1 Tep Start Provést nastavení ÚVODNÍ OBRAZOVKA TRÉNINKU Sedlo 12 Sedlo Volba Pomocí tlačítek se šipkami zobrazíte požadovaný program s definovanými parametry a tlačítkem Volba jej potvrdíte. Zvolený trénink spustíte tlačítkem Start. Displej se přepne na znázornění tréninku, dodatečně se vedle číselných hodnot zobrazí také zatížení a srdeční frekvence v podobě křivek. Jakmile se na displeji zobrazí počáteční zátěž (po cca 15 sekundách, resp. po dokončení měření krevního tlaku) a začne blikat ukazatel otáček pro pacienta, měl by pacient začít šlapat. Trénink č. 1 Tep Poč. zátěž 25 Watt Zahřívací fáze 2 min Doba tréninku 20 min Zotav. zátěž 20 Watt Čas zotav. 3 min Přírůstek zát. 8 Watt/min Tréninkový tep 100 P/min Max. zátěž 80 Watt Volba Zvolit program VOLBA TRÉNINKOVÉHO PROGRAMU Celé řízení tréninku nyní zajišťuje interní program ergometru aktuální hodnoty se zobrazují na displeji. Trénink spuštěn ZOBRAZENÍ ERGOMETRIE 1 Poslední hodnota krevního tlaku (systola/diastola), resp. tlak manžety během nafukování 2 Srdeční frekvence (1/min.) 3 Doba trvání ergometrického vyšetření (minuty:sekundy) 4 Aktuální zátěž (watty) 5 Otáčky pedálů (1/min.)

36 NASTAVENÍ V PRŮBĚHU TRÉNINKU Tlačítkem vyvoláte nastavovací menu. V průběhu tréninku lze ukončit trénink a přejít do fáze zotavení; přímo ukončit trénink; přepnout zobrazovací režim (viz PC režim ). Fáze zotav. Konec Zpět Displej Trénink spuštěn NASTAVOVACÍ MENU TRÉNINK S ČIPOVOU KARTOU Alternativně lze k tréninkovým programům uloženým v ergometru také nahrávat tréninkové programy z čipové karty. Tréninkové programy se na čipovou kartu zapisují pomocí softwaru pro PC ( ergoline opticare professional nebo ergoline opticare basic ). Po dokončení tréninku se na čipovou kartu uloží celý průběh tréninku (vč. křivky zátěže a srdeční frekvence), který pak lze vyhodnocovat na PC. SPUŠTĚNÍ TRÉNINKOVÝCH PROGRAMŮ S ČIPOVOU KARTOU Po zvolení provozního režimu Trénink vložte čipovou kartu do čtečky čipových karet (na boku ovládacího panelu). Tréninková čipová karta Ergometr se přepne do režimu čipové karty a načte údaje z karty. Načítám kartu! NAČÍTÁNÍ ČIPOVÉ KARTY

37 Zobrazí se jméno a hmotnost uložené na kartě. Aktuální hmotnost lze zadat pomocí tlačítek se šipkami. Po stisknutí tlačítka Dále se zobrazí úvodní obrazovka a je možné spustit zobrazený trénink nebo zvolit z čipové karty jiný trénink. Tréninková čipová karta Novák Jiří Hmotnost + 93 kg Hmotnost - Průběh tréninku z čipové karty je stejný jako průběh tréninkových programů uložených v ergometru. Dále Provést nastavení NASTAVENÍ HMOTNOSTI UKONČENÍ TRÉNINKU Po ukončení tréninku (automaticky po uplynutí naprogramované fáze zotavení nebo ručně) lze zadat, jak byl uplynulý trénink subjektivně vnímán ( Borgova škála ). Tréninková čipová karta Zát: velmi velmi vysoká velmi vysoká vysoká poněkud silnější snadná velmi snadná velmi velmi snadná OK ZADÁNÍ BORGOVY HODNOTY Následně se všechna tréninková data zapíšou na čipovou kartu a jsou k dispozici pro vyhodnocovací program (např. opticare basic). Tréninková čipová karta Novák Jiří Trénink dokončen! Zapisuji na kartu! ZÁPIS NA ČIPOVOU KARTU

38 NASTAVENÍ TYPU K Určitá nastavení přístroje lze individuálně přizpůsobovat. Tato nastavení jsou uložena a zůstávají zachována i po vypnutí ergometru. Po stisku tlačítka NASTAVENÍ se zobrazí konfigurační menu. Po provedení všech změn můžete konfigurační menu opustit tlačítkem. Pomocí softwarových tlačítek ( ) přesuňte výběrový pruh na parametr, který si přejete změnit, a potvrďte tlačítkem VOLBA. Nastavení Standard. režim Programy Kontrast Změna zátěže Jazyk Tón Verze softwaru Datum a čas Trénink EKG typ Provést volbu Volba KONFIGURAČNÍ MENU STANDARD. REŽIM Určuje provozní režim, ve kterém se ergometr při zapnutí spustí. U přístroje poprvé uváděného do provozu se standardně otevírá menu. Pomocí softwarových tlačítek ( ) přesuňte výběrový pruh na požadovaný standardní provozní režim a potvrďte tlačítkem VOLBA. PROGRAMY Ergometrické programy 6 15 lze libovolně definovat (programy 1 5 jsou naprogramovány pevně, tyto programy jsou společně se všemi parametry uvedeny v příloze). Lze zadávat následující hodnoty: - Typ protokolu (krok nebo postupný nájezd) - Počáteční zátěž - Délka stupně - Stupeň zátěže (zvýšení zátěže na stupeň) - NIBP rozběh (měření krevního tlaku) - Zotavovací zátěž - Čas zotavení Pomocí softwarových tlačítek ( ) přesuňte výběrový pruh na program (č. 6 15), který si přejete změnit, a potvrďte tlačítkem VOLBA. Programy 1. WHO 2. BAL 3. Hollmann 4. STD. France 5. Standard 6. 25W / 2min / 25W 7. 25W / 2min / 25W 8. 25W / 2min / 25W 9. 25W / 2min / 25W Volba W / 2min / 25W Provést volbu VOLBA NASTAVOVANÉHO ERGOMETRICKÉHO PROGRAMU

39 Vyberte upravovaný parametr pomocí softwarových šipek ( ). V sekci výběru si můžete například zvolit typ protokolu: - Krok (zvýšení zátěže v krocích) nebo - Nájezd (kontinuální zvyšování zátěže). Tlačítkem VOLBA vybraný typ protokolu uložíte. Chcete-li výběr zrušit, stiskněte tlačítko. Stejným způsobem lze upravit i ostatní parametry. Šipkami ( ) vyberte parametr a potvrďte výběr tlačítkem VOLBA: odpovídající hodnota se zobrazí bíle na černém pozadí a lze ji pomocí šipek změnit. Tlačítkem VOLBA novou hodnotu uložíte. Ukončit konfiguraci lze tlačítkem. Program 6. Volba Krok Poč. zátěž 25 Watt Délka stup. 2 min St. zátěže 25 Watt NIBP rozběh 60 sec Zotav. zátěž 25 Watt Čas zotav. 2 min Volba Provést volbu VOLBA NASTAVOVANÉHO PARAMETRU Program 6. Volba Krok Poč. zátěž 25 Watt Délka stup. 2 min St. zátěže 25 Watt NIBP rozběh 60 sec Zotav. zátěž 25 Watt Čas zotav. 2 min Volba Provést volbu ZMĚNA PŘÍSLUŠNÉ HODNOTY KONTRAST Kontrast displeje lze měnit v rozsahu od 0 do 100 %. Kontrast 50 % Volba Provést volbu ZMĚNA PŘÍSLUŠNÉ HODNOTY

40 ZMĚNA ZÁTĚŽE Délku kroku při změně zátěže po každém stisku tlačítka lze volit mezi +/- 1, 5, 10 a 25 watty. Změna zátěže +/- 1 watt +/- 5 wattů +/- 10 wattů +/- 25 wattů Volba VOLBA DÉLKY KROKU PŘI RUČNÍ ZMĚNĚ ZÁTĚŽE JAZYK Lze zvolit jazyk textů na displeji. Jazyk Deutscht English Francais IBP-Espanol Italiano Volba Provést volbu VOLBA OVLÁDACÍHO JAZYKA TÓN Možnost zapnutí nebo vypnutí signálního tónu v průběhu měření krevního tlaku. VERZE SOFTWARU Zobrazí se instalovaná verze softwaru ergometru

41 DATUM A ČAS Nejprve zvolte a potvrďte DATUM nebo ČAS. Následně můžete tlačítky ( ) inverzně zobrazenou hodnotu změnit a uložit ji možností VOLBA. Čas se nastavuje odpovídajícím způsobem. Konfiguraci opustíte pomocí. Datum a čas Datum Čas 17 : 33: 51 Volba Provést volbu NASTAVENÍ DATA Datum a čas Datum Čas 17 : 33: 51 Volba Provést volbu ZMĚNA DATA TRÉNINK Je možné libovolně definovat 10 tréninkových programů se zahřívací, tréninkovou a zotavovací fází. V závislosti na zvoleném druhu tréninku (tep, konstantní, interval) je nutné pro tréninkovou fázi definovat různé parametry: Nejprve zvolte a potvrďte program, který si přejete definovat.následně můžete jednotlivé parametry běžně volit a následně měnit pomocí tlačítek ( ). Trénink 1. Tep 2. Konstantní 3. Interval 4. Interval 5. Tep 6. Tep 7. Tep 8. Tep 9. Tep Volba 10. Tep Provést volbu VOLBA NASTAVOVANÉHO ERGOMETRICKÉHO PROGRAMU

42 U všech druhů tréninku (tep, konstantní zátěž a interval) se nejprve definují zahřívací fáze, doba tréninku a fáze zotavení. V závislosti na zvoleném druhu tréninku pak lze měnit příslušné parametry: Trénink řízený podle tepu: Tréninkový tep: /min. Max. zátěž: wattů Konstantní zátěž: Tréninková zátěž: wattů Intervalový trénink: St. zátěže 1: wattů Délka stupně 1: s St. zátěže 2: wattů Délka stupně 2: s Trénink Volba Tep Poč. zátěž 20 Watt Zahřívací fáze 2 min Doba tréninku 20 min Zotav. zátěž 20 Watt Čas zotav. 3 min Přírůstek zát. 8 W/min Tréninkový tep ZMĚNA PARAMETRŮ TRÉNINKU 100 1/min Max. zátěž 50 Watt Volba Provést volbu
