ROTEX Solaris. Solární systém s montáží do střechy Vestavba do střechy. Návod k instalaci. Pro odborné servisy. CZ Vydání 09/2011

Transkript

1 Pro odborné servisy ROTEX Solaris Solární systém s montáží do střechy Vestavba do střechy Návod k instalaci Typy Solaris V21P deskový plochý kolektor Solaris V26P deskový plochý kolektor CZ Vydání 09/2011 Výrobní číslo Zákazník

2 Záruka a shoda Ustanovení záruky V zásadě platí zákonné záruční podmínky. Naše záruční podmínky mimo tento rámec najdete na internetu na následujících adresách: > Právní upozornění (Upozornění právní povahy) Prohlášení o shodě pro vysoce výkonné deskové ploché kolektory ROTEX. My, fa. ROTEX Heating Systems GmbH, prohlašujeme ve výhradní zodpovědnosti, že výrobky Výrobek Obj. č. Výrobek Obj. č. Solaris V21P Solaris V26P v sériovém provedení odpovídá požadavkům následujících evropských norem: EN To je označeno evropskou značkou kvality "Solar Keymark". Güglingen, Dr.-Ing. Franz Grammling Jednatel 2 FA ROTEX Solaris IDM - 09/2011

3 Obsah 1 Bezpečnost Dodržování návodu Varování a vysvětlení symbolů Zabránění nebezpečí Použití podle určení Pokyny k provozní bezpečnosti Popis výrobku Konstrukce a součásti zařízení Solaris (systém bez tlaku) Stručný popis Systémové komponenty pro všechny systémy Systémové komponenty pro systém bez tlaku Systémové komponenty pro tlakový systém Montáž Přeprava a skladování Rozsah dodávky Přeprava Skladování Koncepty zařízení Položení spojovacích potrubí Systém bez tlaku Tlakový systém Montáž kolektorů Základní rozměry kolektorového pole Solaris při montáži do střechy Spodní konstrukce pro montáž na plochou střechu Spodní konstrukce pro montáž na střechu Spodní konstrukce pro montáž do střechy Montáž deskových plochých kolektorů Montáž dalších deskových plochých kolektorů Hydraulické připojení deskového plochého kolektoru (systém bez tlaku) Hydraulické připojení deskového plochého kolektoru (tlakový systém) Nasaďte vyrovnávání potenciálu Instalace teplotních čidel kolektorů Pokrytí kolektoru Demontáž kolektorů Uvedení do provozu a uvedení mimo provoz Uvedení do provozu Uvedení mimo provoz Přechodné odstavení Definitivní odstavení Technické parametry Základní údaje Větrné zóny Rozdělení podle oblastí Maximálně přípustné výšky budov Zóny zatížení sněhem Poznámky Seznam hesel FA ROTEX Solaris IDM - 09/2011 3

4 1 x Bezpečnost 1.1 Bezpečnost Dodržování návodu Tento návod je zaměřen na autorizované a vyškolené odborné síly, které mají na základě svého odborného vzdělání a věcných znalostí, zkušenosti s odbornou montáží a uváděním solárních zařízení do provozu. Všechny potřebné činnosti k montáži, uvádění do provozu, obsluze a nastavení zařízení jsou popsány v tomto a dalších souvisejících návodech. Návody jsou obsahem dodávky u příslušných komponent. Prosím, pozorně si pročtěte tento návod, dříve než začnete s instalací nebo se zásahy do topného systému. Související dokumentace Regulační a čerpadlová jednotka pro solární zařízení (systém bez tlaku) RPS3: Návod k obsluze a instalaci Regulační a čerpadlová jednotka pro solární zařízení (tlakový systém) RPS3 P2: Návod k obsluze a instalaci ROTEX Zásobník horké vody (Sanicube (SCS), GasSolarUnit (GSU), Hybridcube (HYC) nebo vnitřní jednotka tepelného čerpadla HPSU compact): Návod k obsluze a instalaci. Při připojení k externím tepelným generátorům nebo nádržím zásobníku, které nejsou v rozsahu dodávky, vždy platí příslušné návody k obsluze a instalaci. 1.2 Varování a vysvětlení symbolů Význam varování V tomto návodu jsou systematizována varování podle stupně nebezpečí a pravděpodobnosti vzniku. NEBEZPEČÍ! Upozorňuje na bezprostředně hrozící nebezpečí. Nedodržování varování vede k těžkým poraněním nebo smrti. VÝSTRAHA! Upozorňuje na možnou nebezpečnou situaci. Nedodržování varování může vést k těžkým poraněním nebo smrti. OPATRNĚ! Upozorňuje na možnou škodlivou situaci. Nedodržování varování může vést k věcným škodám nebo poškození životního prostředí. Tento symbol označuje tipy pro uživatele a velmi užitečné informace, ale žádné výstrahy před nebezpečím. 4 FA ROTEX Solaris IDM - 09/2011

5 1 x Bezpečnost Speciální výstražné symboly Některé druhy nebezpečí jsou znázorněny speciálními symboly. Elektrický proud Nebezpečí popálení nebo opaření Platnost Tento návod platí speciálně pro montáž kolektorového pole do střechy. Pro ostatní druhy montáží (montáž na střechu, montáž na plochou střechu) platí návody pro příslušný druh takové montáže. K montáži potrubí a uvedení do provozu dodržujte návod k montáži a instalaci příslušné regulační a čerpadlové jednotky. Platí jen pro systém bez tlaku (Drain Back) Platí jen pro tlakový systém Objednací číslo Upozornění na objednací čísla poznáte podle symbolu zboží. Pokyny k manipulaci Pokyny k manipulaci jsou znázorněny jako seznam. Manipulace, u kterých je třeba nuceně dodržovat pořadí, jsou znázorněny s číslováním. Výsledky manipulace jsou označeny šipkou. 1.3 Zabránění nebezpečí Zařízení ROTEX Solaris jsou konstruována dle stavu techniky a uznávaných technických pravidel. Přesto může při neodborném používání dojít k ohrožení života a zdraví osob i věcným škodám. Pro zabránění nebezpečí montujte a provozujte zařízení ROTEX Solaris výhradně: podle určení a v perfektním stavu, s vědomím bezpečnosti a nebezpečí. Toto předpokládá znalost a používání obsahu tohoto návodu, odpovídajících předpisů bezpečnosti práce i uznávaných bezpečnostně technických a pracovně lékařských ustanovení. 1.4 Použití podle určení Zařízení ROTEX Solaris může být používáno výhradně jen k ohřevu teplé vody a k solární podpoře topení topných systémů pro teplou vodu. Zařízení ROTEX Solaris může být montováno, připojováno a provozováno jen podle údajů v tomto návodu. Každé jiné použití nebo použití přesahující toto určení se považuje za použití v rozporu s určením zařízení. Za škody z toho vyplývající odpovídá pouze provozovatel. Ke správnému použití v souladu s určením patří také dodržování návodu k údržbě a inspekci. Náhradní díly musí minimálně odpovídat technickým požadavkům specifikovaným výrobcem. Toto je například zaručeno používáním originálních náhradních dílů. FA ROTEX Solaris IDM - 09/2011 5

6 1 x Bezpečnost 1.5 Pokyny k provozní bezpečnosti Práce na střeše Montážní práce na střeše mohou provádět jen autorizované a školené odborné síly (topenáři, pokrývači, atd.) za dodržování předpisů bezpečnosti práce platných pro práce na střeše, s vhodnou osobní ochrannou výstrojí. Montážní materiál a nástroje zajistěte proti pádu. Akční oblast pod plochou střechy zajistěte proti vstupu nepovolaných osob. Před prací na topném systému Práce na topném systému (jako např. instalace, připojení a první uvedení do provozu) mohou provádět jen autorizovaní a vyškolení odborníci pro vytápění. Při všech pracích na topném systému vypněte hlavní vypínač a zajistěte jej proti neúmyslnému zapnutí. Elektrická instalace Elektrickou instalaci smí provádět pouze odborný personál kvalifikovaný v oboru elektrotechniky při dodržení platných elektrotechnických směrnic, jakož i předpisů příslušného elektroenergetického závodu. Před připojením k síti porovnejte síťové napětí uvedené na typovém štítku topného systému (230 V, 50 Hz) s napájecím napětím. Před zahájením práce na vodivých dílech musí být odpojeno napájení (odpojit pojistku, vypnout hlavní vypínač) a zajištěno pro neúmyslnému opětovnému zapnutí. Po ukončení práce znovu okamžitě namontujte kryty zařízení a servisní kryty. Zaškolení provozovatele Před předáním solárního zařízení provozovateli vysvětlete, jak, má zařízení obsluhovat a kontrolovat. Předejte provozovateli technické podklady (tyto podklady a všechny spoluplatné) a upozorněte jej na to, že tyto dokumenty musí být uloženy tak, aby byly vždy k dispozici a nacházely se v bezprostřední blízkosti přístroje. Předání zdokumentujete tím, že společně s provozovatelem vyplníte a podepíšete přiložený formulář k instalaci a zaškolení. 6 FA ROTEX Solaris IDM - 09/2011

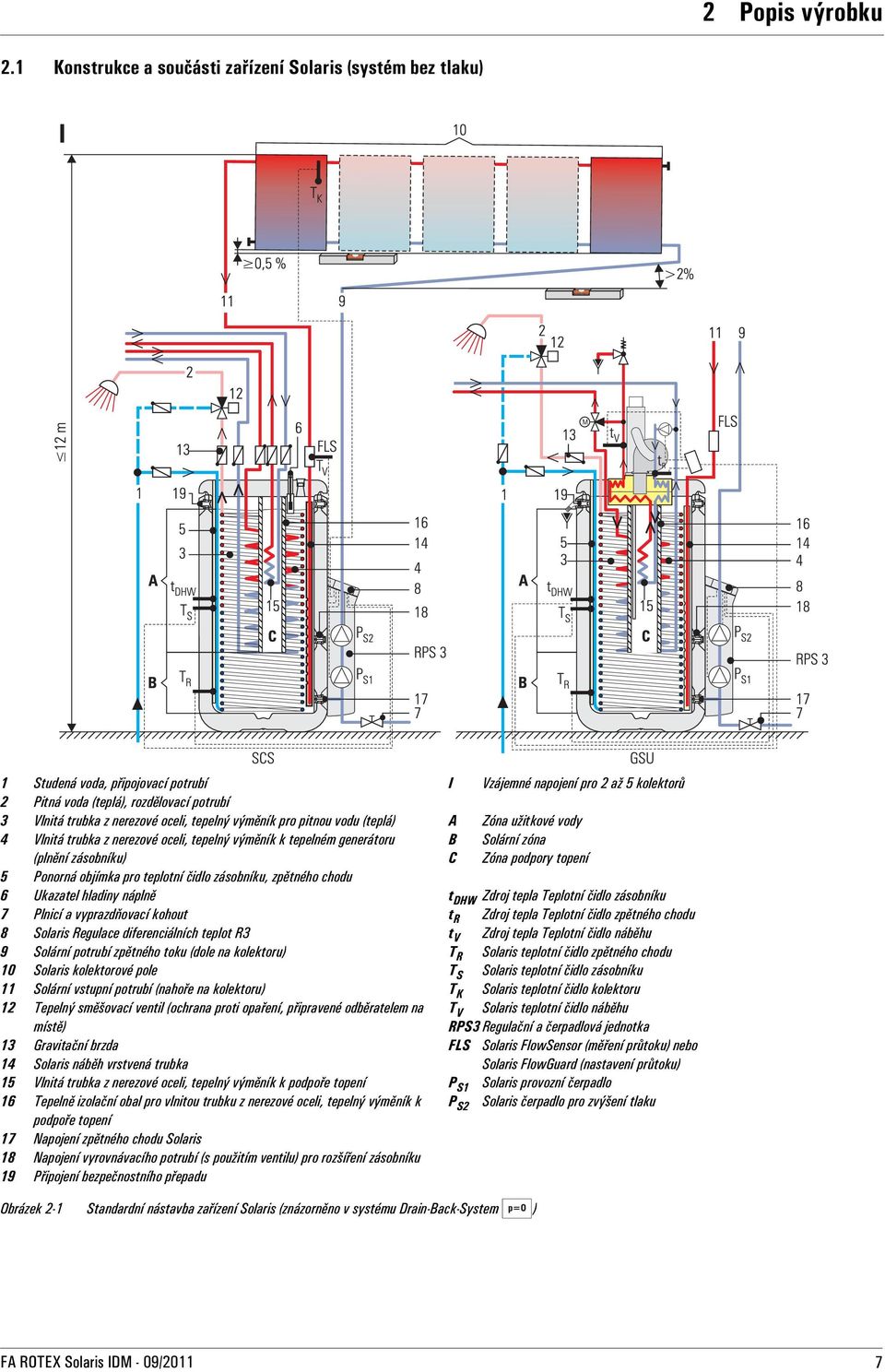

7 2 x Popis výrobku 2.1 Popis Konstrukce výrobku a součásti zařízení Solaris (systém bez tlaku) 1 Studená voda, připojovací potrubí 2 Pitná voda (teplá), rozdělovací potrubí 3 Vlnitá trubka z nerezové oceli, tepelný výměník pro pitnou vodu (teplá) 4 Vlnitá trubka z nerezové oceli, tepelný výměník k tepelném generátoru (plnění zásobníku) 5 Ponorná objímka pro teplotní čidlo zásobníku, zpětného chodu 6 Ukazatel hladiny náplně 7 Plnicí a vyprazdňovací kohout 8 Solaris Regulace diferenciálních teplot R3 9 Solární potrubí zpětného toku (dole na kolektoru) 10 Solaris kolektorové pole 11 Solární vstupní potrubí (nahoře na kolektoru) 12 Tepelný směšovací ventil (ochrana proti opaření, připravené odběratelem na místě) 13 Gravitační brzda 14 Solaris náběh vrstvená trubka 15 Vlnitá trubka z nerezové oceli, tepelný výměník k podpoře topení 16 Tepelně izolační obal pro vlnitou trubku z nerezové oceli, tepelný výměník k podpoře topení 17 Napojení zpětného chodu Solaris 18 Napojení vyrovnávacího potrubí (s použitím ventilu) pro rozšíření zásobníku 19 Připojení bezpečnostního přepadu I Vzájemné napojení pro 2 až 5 kolektorů A Zóna užitkové vody B Solární zóna C Zóna podpory topení t DHW Zdroj tepla Teplotní čidlo zásobníku t R Zdroj tepla Teplotní čidlo zpětného chodu t V Zdroj tepla Teplotní čidlo náběhu T R Solaris teplotní čidlo zpětného chodu T S Solaris teplotní čidlo zásobníku T K Solaris teplotní čidlo kolektoru T V Solaris teplotní čidlo náběhu RPS3 Regulační a čerpadlová jednotka FLS Solaris FlowSensor (měření průtoku) nebo Solaris FlowGuard (nastavení průtoku) P S1 Solaris provozní čerpadlo P S2 Solaris čerpadlo pro zvýšení tlaku Obrázek 2-1 Standardní nástavba zařízení Solaris (znázorněno v systému Drain-Back-System ) FA ROTEX Solaris IDM - 09/2011 7

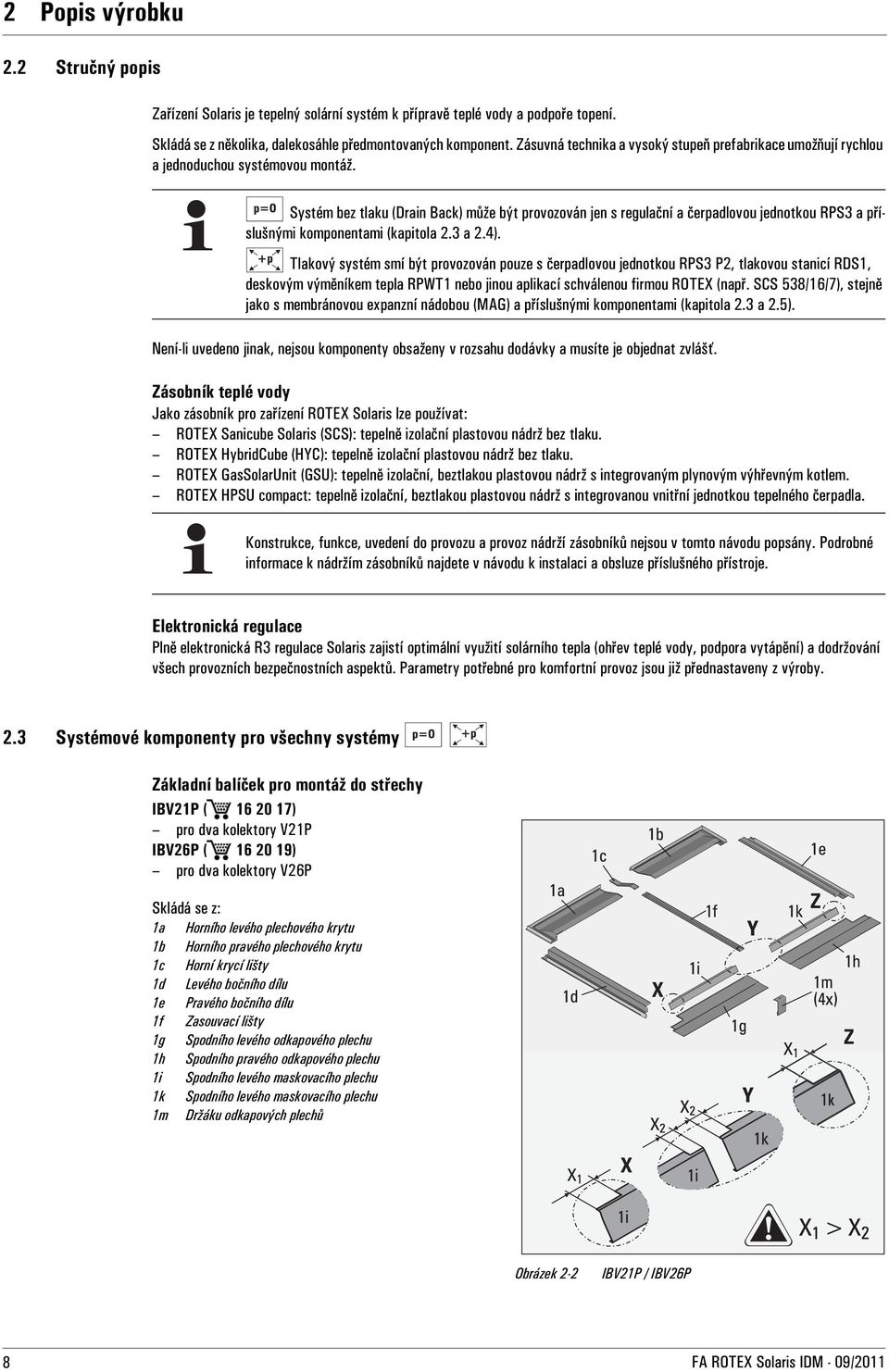

8 2 x Popis výrobku 2.2 Stručný popis Zařízení Solaris je tepelný solární systém k přípravě teplé vody a podpoře topení. Skládá se z několika, dalekosáhle předmontovaných komponent. Zásuvná technika a vysoký stupeň prefabrikace umožňují rychlou a jednoduchou systémovou montáž. Systém bez tlaku (Drain Back) může být provozován jen s regulační a čerpadlovou jednotkou RPS3 a příslušnými komponentami (kapitola 2.3 a 2.4). Tlakový systém smí být provozován pouze s čerpadlovou jednotkou RPS3 P2, tlakovou stanicí RDS1, deskovým výměníkem tepla RPWT1 nebo jinou aplikací schválenou firmou ROTEX (např. SCS 538/16/7), stejně jako s membránovou expanzní nádobou (MAG) a příslušnými komponentami (kapitola 2.3 a 2.5). Není-li uvedeno jinak, nejsou komponenty obsaženy v rozsahu dodávky a musíte je objednat zvlášť. Zásobník teplé vody Jako zásobník pro zařízení ROTEX Solaris lze používat: ROTEX Sanicube Solaris (SCS): tepelně izolační plastovou nádrž bez tlaku. ROTEX HybridCube (HYC): tepelně izolační plastovou nádrž bez tlaku. ROTEX GasSolarUnit (GSU): tepelně izolační, beztlakou plastovou nádrž s integrovaným plynovým výhřevným kotlem. ROTEX HPSU compact: tepelně izolační, beztlakou plastovou nádrž s integrovanou vnitřní jednotkou tepelného čerpadla. Konstrukce, funkce, uvedení do provozu a provoz nádrží zásobníků nejsou v tomto návodu popsány. Podrobné informace k nádržím zásobníků najdete v návodu k instalaci a obsluze příslušného přístroje. Elektronická regulace Plně elektronická R3 regulace Solaris zajistí optimální využití solárního tepla (ohřev teplé vody, podpora vytápění) a dodržování všech provozních bezpečnostních aspektů. Parametry potřebné pro komfortní provoz jsou již přednastaveny z výroby. 2.3 Systémové komponenty pro všechny systémy Základní balíček pro montáž do střechy IBV21P ( ) pro dva kolektory V21P IBV26P ( ) pro dva kolektory V26P Skládá se z: 1a Horního levého plechového krytu 1b Horního pravého plechového krytu 1c Horní krycí lišty 1d Levého bočního dílu 1e Pravého bočního dílu 1f Zasouvací lišty 1g Spodního levého odkapového plechu 1h Spodního pravého odkapového plechu 1i Spodního levého maskovacího plechu 1k Spodního levého maskovacího plechu 1mDržáku odkapových plechů Obrázek 2-2 IBV21P / IBV26P 8 FA ROTEX Solaris IDM - 09/2011

9 2 x Popis výrobku Rozšířený balíček pro montáž do střechy IEV21P ( ) pro každý další kolektor V21P (3 až max. 5) IEV26P ( ) pro každý další kolektor V26P (3 až max. 5) Skládá se z: 2a Horního centrálního plechového krytu 2b Horní krycí lišty 2c Zasouvací lišty 2d Spodního centrální odkapového plechu 2e Spodního centrálního maskovacího plechu 2f Držáku odkapových plechů Obrázek 2-3 IEV21P / IEV26P Vysoce výkonné deskové ploché kolektory Kolektor V21P ( ) v x š x h: 2000 x 1006 x 85 mm, hmotnost: asi 35 kg Kolektor V26P ( ) v x š x h: 2000 x 1300 x 85 mm, hmotnost: asi 42 kg 3 Vysoce výkonné deskové ploché kolektory Obrázek 2-4 Deskový plochý kolektor Lišty k montáži kolektorů FIX-MP FIX-MP100 ( ) pro kolektor V21P FIX-MP130 ( ) pro kolektor V26P Skládá se z: 4a Montážní profilové lišty 4b Zajišťovacího háku kolektoru Obrázek 2-5 FIX-MP FA ROTEX Solaris IDM - 09/2011 9

10 2 x Popis výrobku Spojení kolektoru Solaris FIX-VBP ( ) Skládá se z: 5a Dvojitého svorkového bloku k upevnění kolektorů 5b Montážní profilové spojky 5c Kompenzátoru ke spojení kolektoru s montážní podpěrou Obrázek 2-6 FIX-VBP Doplňkový balíček pro ploché pokrytí střechy FIX-IES ( ) Skládá se z: 30 x vrstvených kusů pro plochá pokrytí střech (např. břidlice) Na každý základní balíček pro montáž do střechy je potřeba 1 doplňkový balíček. Obrázek 2-7 FIX-IES 2.4 Systémové komponenty pro systém bez tlaku Spojka řady kolektorů Solaris CON-RVP ( ) Ke spojení dvou řad kolektorů nad sebou. Skládá se z: 4x samostatného svorkového bloku 2x svorka vyrovnání potenciálu 2x koncová zátka 2x kolektorového připojovacího oblouku 1 m tepelně izolační sdružené trubky Al-PEX Obrázek 2-8 CON -RVP 10 FA ROTEX Solaris IDM - 09/2011

11 DE Achtung: Potentialausgleich GB Attention: Potential equalization FR Attention: Différence de potentiel IT Attenzione: Collegamento equipotenziale alle masse metalliche ES Atención: protección para descargas eléctricas Das Kollektorfeld muss bauseits geerdet werden um Schäden DE an Kollektorfühler und Regelung infolge induzierter Spannung zu vermeiden (für den Querschnitt der Erdungsleitung lokale Vorschriften beachten). The collector field must be grounded to avoid defects of the sensor and GB the Solaris control unit, which can be caused by inducted voltages (for the cross-section area of the grounding cable follow local regulations). Le champs de capteurs doit être relié à la terre par le châssis afin FR d'éviter des dégradations sur les sondes des capteurs ou la régulation dues à des courants induits (pour la section de mise à la terre se lier à la réglementation locale). Al fine di evitare danni a sonde e regolazioni causati da tensioni indotte, IT i collettori devono essere installati con messa a terra (per il diametro del collegamento della messa a terra seguire le disposizioni locali). ES Para evitar la diferencia de potencial causada por un rayo, la cual podría provocar defectos en la sonda y regulación del Solaris, el instalador debe hacer una puesta a tierra del captador (para ello tener en cuenta las prescripciones locales) / x Popis výrobku Sada k připojení kolektorů RCIP ( ) 7a (ø18) 7d 7c (2x) p 7q 7b (ø15) 7o 7j (5x) 7k 7e (4x) 7n 7l 7m 7g (12x) 7f (8x) 7h 7i (3x) Obrázek 2-9 RCIP Skládá se z: 7a Připojovací fitink 7b Připojovací fitink 7c Koncová zátka 7d Přechodový fitink 7e Třmen trubky 7f Třmen trubky 7g Šroubový čep třmene trubky 7h Samostatný svorkový blok s vyrovnáním potenciálu 7i Samostatný svorkový blok 7j Kabelová spojka 7k Teplotní čidlo kolektoru 7l Použití pro rozpojovací nástroj (Ø 18 mm) 7mPoužití pro rozpojovací nástroj (Ø 15 m) 7n Držadlo pro rozpojovací nástroj 7o Návod na instalaci 7p Příbalový leták 7q Armatura kabelového spojení Spojovací potrubí CON 15 a CON 20 CON 15 ( ), d=15 m a CON 20 ( ), d=20 m Spojovací potrubí mezi kolektorovým polem a RPS3 (tepelně izolační vstupní potrubí a potrubí zpětného toku (sdružená trubka Al-PEX) s integrovaným kabelem snímače). Obrázek 2-10 CON 15 / CON 20 FA ROTEX Solaris IDM - 09/

12 2 x Popis výrobku Prodlužovací sady pro spojovací potrubí CON X CON X 25 ( ), d=2,5 m CON X 50 ( ), d=5 m CON X 100 ( ), d=10 m Tepelně izolační vstupní potrubí a potrubí zpětného toku s integrovaným kabelem snímače, objímkami trubek a spojovacími fitinky. Obrázek 2-11 CON X (volitelně) Prodlužovací sada pro vstupní potrubí CON XV CON XV 80 ( ), d=8 m Tepelně izolační vstupní potrubí odolné vůči UV záření s integrovaným kabelem snímače, objímkami trubek, kabelovou spojovací armaturou a spojovacím fitinkem. Obrázek 2-12 CON XV (volitelně) 2.5 Systémové komponenty pro tlakový systém Sada k připojení kolektorů RCP ( ) Skládá se z: Montážní materiál pro kolektory a spojovací vedení (4x samostatný svorný blok, 1x svorka vyrovnání potenciálu, třmenytrubek), tepelná izolace odolná vůči UV záření pro vnější oblast (2 m), 1x teplotní čidlo kolektoru. 2x koncová zátka 2x kolektorový připojovací oblouk s fitinky se střižným kroužkem k připojení spojovací trubky (Cu Ø 22 mm) Obrázek 2-13 RCP 12 FA ROTEX Solaris IDM - 09/2011

13 2 x Popis výrobku Spojka řady kolektorů CON LCP ( ) Ke spojení dvou řad kolektorů nad sebou. Skládá se z: 4x samostatný svorkový blok 2x svorka vyrovnání potenciálu 2x koncová zátka 2x kolektorový připojovací oblouk s fitinky se střižným kroužkem k připojení spojovací trubky (Cu Ø 22 mm) Obrázek 2-14 CON LCP Spojovací potrubí CON 15P16 a CON 15P20 CON 15P16 ( ), d=15 m Tepelně izolační vlnité potrubí z nerezové oceli pro solární tlakové systémy se zúženým vedením snímače (jmenovitá světlost DN 16). Pro systémy do 3 kolektorů a délkou vedení až 25 m. CON 15P20 ( ), d=15 m Tepelně izolační vlnité potrubí z nerezové oceli pro solární tlakové systémy se zúženým vedením snímače (jmenovitá světlost DN 20). Pro systémy do 5 kolektorů a délkou vedení až 25 m. Obrázek 2-15 CON 15P16 / CON 15P20 Spojky tlakového potrubí CON XP16 a CON XP20 CON XP16 ( ) Ke spojení dvou tlakových solárních potrubí (jmenovitá světlost DN 16). CON XP20 ( ) Ke spojení dvou tlakových solárních potrubí (jmenovitá světlost DN 20). Skládá se z: Převlečné matice s příslušenstvím. Obrázek 2-16 CON XP16 / CON XP20 (volitelně) Solární kapalina CORACON SOL 5F ( ) 20 litrů hotové směsi s protimrazovou ochranou do 28 C. Obrázek 2-17 CORACON SOL 5F FA ROTEX Solaris IDM - 09/

14 2 x Popis výrobku CORACON SOL 5 ( ) 1 l koncentrátu k rozšíření rozsahu. Při 20 l solární kapaliny s 1 l CORACON SOL 5 se rozsah použití rozšíří do -33 C. Při 20 l solární kapaliny se 2 l CORACON SOL 5 se rozsah použití rozšíří do -38 C. Obrázek 2-18 CORACON SOL 5 14 FA ROTEX Solaris IDM - 09/2011

15 3 x Montáž 3.1 Montáž Přeprava a skladování Rozsah dodávky Systém ROTEX Solaris bez tlaku se skládá z: Vysoce výkonné deskové ploché kolektory, regulační a čerpadlová jednotka RPS3, střešní průchodky, spojovací potrubí a montážní materiál. Tlakový systém ROTEX Solaris se skládá z: vysoce výkonných deskových plochých kolektoru, regulační a čerpadlové jednotky RPS3 P2, tlakové stanice, deskového výměníku tepla, spojovacích potrubí a montážního materiálu. Složka s dokumenty obsahující návod k instalaci a údržbě, návod k použití a formulář pro instalaci a instruktáž musí být umístěna u příslušné regulační a čerpadlové jednotky. ROTEX zásobníky horké vody jako Sanicube Solaris (SCS), Hybridcube (HYC), plynový výhřevný kotel se solární podporou (GSU) nebo jednotkou tepelného čerpadla HPSU compact, jakož i další komponenty jsou k objednání volitelně a dodávány separátně Přeprava Deskové ploché kolektory ROTEX Solaris jsou zabaleny ve fólii a dodávány na paletě. Všechna přepravní vozidla jako vozíky s nízkým zdvihem a vysokozdvižné vozíky jsou pro přepravu vhodné. Další komponenty ROTEX Solaris budou dodány zvlášť zabalené Skladování OPATRNĚ! Deskové ploché kolektory ROTEX Solaris jsou necitlivé vůči malé mechanické zátěži. Ovšem mělo by být zabráněno nárazům, úderům a chození po kolektorech. ROTEX Deskové ploché kolektory Solaris přepravovat a skladovat opatrně a jen v originálním obalu od výrobce a obal odstranit až krátce před montáží. ROTEX Deskové ploché kolektory Solaris skladovat a přepravovat tak, aby plošně doléhaly na rovný a suchý podklad. Přeprava zdvihacími zařízeními nebo jeřáby je přípustná jen na paletě. Na sobě může být skladováno a přepravováno až 10 deskových plochých kolektorů. Při skladování komponent zařízení ROTEX Solaris dodržujte následující: Všechny komponenty musí být skladovány výhradně jen v suchých prostorách chráněných před mrazem. Demontované hydraulické komponenty musí být před uskladněním úplně vyprázdněné. Všechny komponenty skladujte jen po jejich ochlazení. Vodivé komponenty musí být před uskladněním nastálo odděleny od napájení (pojistka, vypněte hlavní vypínač, demontujte kabelový rozvod) a zajištěny proti neúmyslnému opětovnému zapnutí. Komponenty skladujte tak, aby jimi nemohl být ohrožen personál. Pro přepravu a skladování dalších topných komponent platí předpisy aktuálních dokumentací pro tyto výrobky. FA ROTEX Solaris IDM - 09/

16 3 x Montáž 3.2 Koncepty zařízení Pro montáž deskových plochých kolektorů do střechy musí plocha střechy vykazovat sklon 15 až 80. Deskové ploché kolektory V21P, V26P a H26P mohou být montovány i na střechy s minimálním sklonem 18. Bližší informace najdete v montážním návodu pro zařízení ROTEX-Solaris, balíčku pro montáž na střechy. Deskové ploché kolektory V26P a H26P můžete montovat jen na ploché střechy. Bližší informace najdete v montážním návodu pro zařízení ROTEX-Solaris podstavce pro rovné střechy. ROTEX Zařízení Solaris jsou zpravidla konstruována podle jednoho z následovně znázorněných konceptů zařízení. Přitom může být připojení realizováno i na protilehlé straně deskových plochých kolektorů. ROTEX doporučuje vzájemné napojení (možno od 1 kolektoru). Vzájemné napojení je povoleno pro oba systémy ROTEX Solaris ( + ). Obrázek 3-1 Vzájemně napojená kolektorová pole Solaris se zásobníkem Sanicube Solaris (znázorněno v systému Drain-Back ). Obrázek 3-2 Vzájemně napojená kolektorová pole Solaris s jednotkou GasSolarUnit (znázorněno v systému Drain-Back ). 3.3 Položení spojovacích potrubí Montážní pokyny pro odlišení mezi systémem bez tlaku a tlakovým systémem Tab. 3-1 Systém bez tlaku (Drain Back) Při vzájemném napojení kolektorů musí být celé solární pole kolektorů vyrovnáno ke spodnímu napojení kolektoru se sklonem minimálně 0,5 %. Spojovací potrubí musí být provedeno s průběžným spádem minimálně 2 % a bez jakéhokoli protispádu. Pokyny k montáži Tlakový systém Není potřebný minimální sklon solárního kolektorového pole. Je však třeba zabránit spádu směrem od spodní přípojky (zpětného toku). Spojovací potrubí mezi solárním kolektorovým polem a zásobníkem teplé vody musí být provedeno za pomoci kovových trubek odolných vůči tlaku (CON XP16 / CON XP20 nebo Cu Ø 22 mm). Není přípustné používat plastové trubky. 16 FA ROTEX Solaris IDM - 09/2011

17 3 x Montáž Systém bez tlaku OPATRNĚ! Po celé spojovací trase mezi zásobníkem a deskovým plochým kolektorem se nikde nesmí vyskytovat účinek sifonu. Následkem by mohly být funkční poruchy a materiálové škody. Potrubí nikdy neveďte vodorovně, ale vždy se stálým spádem (min. 2 %). Předem vyrobené spojovací potrubí (vstup a zpětný tok) s integrovaným kabelem snímače (viz kapitola 2 "Popis výrobku", strana 7) položte mezi plánované místo instalace kolektorového pole ve střeše a místem montáže zásobníku teplé vody s regulační a čerpadlovou jednotkou RPS3. Dbejte na dostatečnou délku k připojení zásobníku teplé vody a deskových plochých kolektorů. Nesmí být překročena maximálně možná celková délka potrubí (viz tab. 3-2). Tab. 3-2 Maximální délky spojovacích potrubí ROTEX Další pokyny ke spojovacímu potrubí Není-li kvůli stavebním poměrům možné položení a připojení spojovacího potrubí předepsanou formou nebo jen za ztížených podmínek, pak se mohou varianty provedení nepatrně odlišovat. Přitom může vstupní potrubí vykazovat maximálně průměr trubky 18 x Jsou-li již v domě instalovány stupačky z měděných trubek, pak lze použít vedení tehdy, pokud je zajištěn průběžný spád celkového spojovacího potrubí a není překročen maximální průměr trubek. 2. Nemůže-li být u vzájemného napojení kolektorů zajištěn průběžný spád z druhé střešní penetrace ke všem částem vedení, pak může být ke střešní penetraci vedeno vstupní potrubí položené směrem nahoru, pokud: nejvyšší bod vstupního potrubí neleží více než 12 m nad úrovní instalace zásobníku. vnitřní průměr vstupního potrubí není více než 16 mm. je zajištěn permanentní vzestup předběžného potrubí k nejvyššímu bodu, i stálý spád k zásobníku. 3. Trasy vedení potrubí, u kterých může být realizován jen velmi malý spád, by měly být ze strany odběratele realizovány z měděných trubek. Tak nemusí být použita pevná pomocná konstrukce a je zabráněno vodním kapsám, které by mohly vznikat rozšířením plastových trubek Tlakový systém OPATRNĚ! U delších vodorovných potrubních tras s nízkým spádem by se mohly kvůli tepelné roztažnosti plastových trubek tvořit mezi upevňovacími body vodní kapsy s účinkem sifonu. Potrubí upevněte bud na pevnou pomocnou konstrukci (např. profilovou lištu, trubku apod.) nebo jej vtáhněte do odtokové trubky upevněné se spádem (např. trubka HT). Počet kolektorů Maximálně možná celková délka potrubí 2 45m 3 30m 4 17m 5 15m Musí-li být přemostěny větší vzdálenosti, je k dimenzování spojovacího potrubí potřebný výpočet. Zeptejte se v servisu ROTEX. Spojovací potrubí mezi solárním kolektorovým polem a zásobníkem teplé vody musí být provedeno za pomoci kovových trubek odolných vůči tlaku (CON XP16 / CON XP20 nebo Cu Ø 22 mm). Není přípustné používat plastové trubky. FA ROTEX Solaris IDM - 09/

18 3 x Montáž 3.4 Montáž kolektorů NEBEZPEČÍ! Při práci na střeše hrozí zvýšené riziko úrazu. Montážní práce na střeše mohou provádět jen autorizované a školené odborné síly (topenáři, pokrývači, atd.) za dodržování předpisů bezpečnosti práce platných pro práce na střeše, s vhodnou osobní ochrannou výstrojí. Montážní materiál a nástroje zajistěte proti pádu. Akční oblast pod plochou střechy zajistěte proti vstupu nepovolaných osob. Před zahájením montáže zkontrolujte, zda má střešní konstrukce dostatečnou nosnost, a zda není poškozená. (Např. defektní laťování nebo netěsná místa.) VÝSTRAHA! Po odstranění obalu se při slunečním záření deskové ploché kolektory velmi rychle zahřívají. Noste ochranné rukavice. Po napolohování deskového plochého kolektoru stáhněte ochranné krytky (nejsou odolné vůči horku). OPATRNĚ! Poškození systému mrazem nebo přehřátím. Umožněte vyprázdnění systému. Respektujte, že se při montáži spodní hrany montovaných deskových plochých kolektorů nacházejí nad vstupní přípojkou Solaris na nádrži zásobníku. Není-li uvedeno jinak, jsou montážní kroky znázorněné u taškových střech stejné jako u jiných střešních krytin. Pokyny pro bezpečný a bezporuchový provoz Kolektorové pole se spádem vyrovnejte k dolní přípojce kolektoru (zpětný tok). Spojovací potrubí mezi deskovými plochými kolektory a zásobníkem vždy položte se stálým spádem, aby bylo po celé spojovací trase zabráněno účinku sifonu (protispády). Horní hrana deskových plochých kolektorů se nesmí nacházet více než 12 m na úrovní instalace zásobníku. 18 FA ROTEX Solaris IDM - 09/2011

19 3 x Montáž Základní rozměry kolektorového pole Solaris při montáži do střechy Počet kolektorů: Místo měření Typ Rozměr Rozměry v mm Šířka kolektorového pole (délka montážní profilové lišty) V21P B V26P Šířka kolektorového pole (potřebná pro krycí rám) V21P C V26P Světlá výška výřezu kolektorového pole ve střešním krytí H Vzdálenost spodní hrany kolektoru spodní montážní profilové lišty Y Vzdálenost montážních profilových lišt Y až 1600 Vzdálenost spodní řady střešních tašek spodní hrany montážní profilové lišty Y až 355 Vzdálenost spodní řady střešních tašek horní části krycího rámu Y až 2625 Přesah olověné příruby do spodní řady střešních tašek Y až 200 Vzdálenost spodní hrany montážní profilové lišty horní hrany vrchní řady střešních tašek Y až 2025 Vzdálenost spodní hrany střešních tašek spodní hrany kolektoru Y 7 50 až 170 Vzdálenost od okraje kolektorového pole k prvnímu pojistnému háku kolektoru A až 200 Vzdálenost pojistných háků kolektorů deskového plochého kolektoru V21P 700 až 850 A V26P až 1100 Vzdálenost pojistných háků kolektorů mezi dvěma deskovými plochými kolektory A až 440 Vzdálenost okraje kolektorů od hydraulické přípojky E 0 asi 73 Vzdálenost přípojek kolektorů E Vzdálenost horního okraje kolektorů od přípojky snímače kolektoru F 172 Tab. 3-3 Základní rozměry kolektorového pole Solaris pro montáž do střechy Obrázek 3-3 Základní rozměry kolektorového pole Solaris pro montáž do střechy (znázorněno na kolektoru V26P) - Legenda viz obrázek Rozměry viz tab FA ROTEX Solaris IDM - 09/

20 3 x Montáž 2 Montážní profilová lišta 3 Kolektorové pojistné háky 4 Deskový plochý kolektor Solaris V21P nebo V26P 7 Koncová zátka 9 Spodní krycí plech vlevo 10 Spodní krycí plech pro centrální kolektor 11 Spodní krycí plech vpravo 12 Levý boční díl 15 Pravý boční díl Obrázek 3-4 Boční pohled na kolektor Solaris integrovaný do střechy 16 Horní krycí plech vlevo 17 Horní krycí plech pro centrální kolektor 18 Horní krycí plech vpravo 19 Zásuvná lišta 20 Horní plechový kryt 21 Vstupní napojovací trubka 22 Svorné plechy pro jištění spodních krycích plechů 23 Kompenzátor (spojovací prvek kolektorů) 25 Svorné spojení kolektorů šrouby H HA HB HC Pomocná lišta 8 mm (obsažena v rozsahu dodávky) Značkovací linie A Značkovací linie B Pomocná laťka Rozměry viz tab. 3-3 A H mm B mm C 40 mm H Obrázek 3-5 Pomocné lišty namontované na bočním dílu v závislosti na tloušťce střešních latí (legenda viz obrázek 3-4 (obr.)) Obrázek 3-6 Pomocné lišty namontované na horním dílu v závislosti na tloušťce střešních latí (legenda viz obrázek 3-4 (obr.)) 20 FA ROTEX Solaris IDM - 09/2011

21 3.4.2 Spodní konstrukce pro montáž na plochou střechu 3 x Montáž Bližší informace jsou uvedeny v návodu k montáži "Solaris instalace na plochou střechu". Je dodán se základní sadou konstrukce ploché střechy Spodní konstrukce pro montáž na střechu Bližší informace jsou obsaženy v montážním návodu "Solaris montáž na střechu". Tento návod je dodáván společně se základním balíčkem pro montáž do střechy Spodní konstrukce pro montáž do střechy NEBEZPEČÍ! Použití odporující účelu i nepřípustné změny konstrukce mohou negativně ovlivnit bezpečnou funkci. Jakákoli změna konstrukce dílů není přípustná. VÝSTRAHA! Příliš nízko dimenzované základní konstrukce ohrožují osoby, budovu a zařízení. Zkontrolujte spodní konstrukci (dbejte na zátěž v důsledku větru a sněhu, viz kapitola 5 "Technické parametry"). Montážní profilové lišty našroubujte pouze pomocí příslušných šroubových spojení, která jsou dostatečně dimenzována, a vždy do krokví. Mezi krokve event. přidejte dostatečně nosnou spodní konstrukci. Jako montážní balíčky pro montáž do střechy jsou nabízeny Základní montážní balíček pro montáž do střechy a Rozšířený montážní balíček pro montáž do střechy pro používané deskové ploché kolektory (viz kapitola 2.3 "Systémové komponenty pro všechny systémy"). Na deskový plochý kolektor je zapotřebí definovaná plocha střechy: pro V21P: 2,0 x 1,04 m 2 (HxB), pro V26P: 2,0 x 1,33 m 2 (HxB). Hlavní rozměry kolektorového pole Solaris (podle obrázek 3-3 a obrázek 3-4) jsou shrnuty v tab A Šestihranný nástrčný klíč, otvor klíče 13 B Otevřený klíč, otvor klíče 13 C Kladivo D Řezačka s diamantovým řezacím brusným kotoučem Obrázek 3-7 Potřebné nářadí E Vodováha F Metrová tyč G Akumulátorová vrtačka se spirálovitým vrtákem Ø 7 mm M Šestihranný (imbusový) klíč, otvor klíče SW 5 FA ROTEX Solaris IDM - 09/

22 3 x Montáž H Šrouby do třískových desek 6 x 120 K 2 Pomocné latě v příslušné tloušťce střešních latí (X= šířka pole) Obrázek 3-8 Přídavný materiál Vysvětlení zkráceného označení v následujících obrázcích najdete pro: nabízené montážní díly ROTEX v kapitola 2 "Popis výrobku". rozměrové údaje v tab pomocné prostředky v obrázku obrázek 3-7 a obrázek 3-8. X 2900 mm Obrázek 3-9 Pokrytí střešní plochy (rozměr X = rozměr C v tab. 3-3) Obrázek 3-10 Vyrovnání spodních montážních profilových lišt (4a) a upevnění pomocí šroubů do třískových desek (H) do krokví. 22 FA ROTEX Solaris IDM - 09/2011

23 3 x Montáž OPATRNĚ! Po celé spojovací trase mezi zásobníkem a deskovým plochým kolektorem se nikde nesmí vyskytovat účinek sifonu. Následkem by mohly být funkční poruchy a materiálové škody. u vzájemného napojování kolektorů musí být vyrovnány celkové montážní profilové lišty sklonem minimálně 0,5 % ke spodnímu napojení kolektorů (zpětný chod), a to za účelem zabráněný sifonového účinku (protispádu). obě montážní profilové lišty vyrovnejte přesně rovně podél značkovací linie A (HA) a paralelně k sobě (viz obrázek 3-12). V případě potřeby montážní profilové lišty podložte vhodným způsobem. Obrázek 3-11 Upevnění spodní pomocné latě (K) pomocí šroubů do třískových desek (H) v udané vzdálenosti do spodní montážní profilové lišty. OPATRNĚ! Aby bylo zabráněno napětí ve zkrutu a potížím při upevňování v rámci montáže kolektorů; samosvorné šrouby kluzátek kulisy pouze lehce zatáhněte, obě montážní profilové lišty vyrovnejte přesně rovně podél značkovací linie A (HA) a paralelně k sobě (viz obrázek 3-12). V případě potřeby montážní profilové lišty podložte vhodným způsobem. Obrázek 3-12 Vyrovnání horní montážní profilové lišty (4a) paralelně se spodní montážní profilovou lištou a upevnění pomocí šroubů do třískových desek (H) do krokví. FA ROTEX Solaris IDM - 09/

24 3 x Montáž 0mm 1g Obrázek 3-13 Položení levého krycího plechu (1g) na spodní montážní profilovou lištu. 1m 1m Obrázek 3-14 Upevnění levého krycího plechu (1g) pomocí jisticích plechů (1m) (zaháknutím do krycího plechu zespodu a poté zahnutím směrem dovnitř do montážní profilové hrany). 1g 1h mm Obrázek 3-15 Ujistěte se, že příslušné krycí plechy (1g / 1h) zapadají do sebe a dostatečně se oboustranně přesahují. Jsou-li instalovány více než 2 kolektory, je nutné instalovat mezi levý a pravý krycí plech, vždy na každý další kolektor, 1 rozšiřovací krycí plech (spodní centrální odkapový plech, viz Rozšířený balíček kapitola 2.3). 24 FA ROTEX Solaris IDM - 09/2011

25 3 x Montáž m 1m Obrázek 3-16 Upevnění pravého krycího plechu (1h) (stejný postup jako u levého krycího plechu (1g)). A0 A1 A2 A1 4b Obrázek 3-17 Zavěšení jisticích háků kolektoru (4b) do horní boční vodicí drážky spodní montážní profilové lišty a naklonění směrem dolů. Je nutné dodržovat vzdálenosti! FA ROTEX Solaris IDM - 09/

26 3 x Montáž Montáž deskových plochých kolektorů Obrázek 3-18 Zvednutí kolektoru nad montážní profilovou lištu, uložení a opatrné zavěšení jisticích háků kolektoru (4b). Je nutné dodržovat vzdálenosti! Obrázek 3-19 Zašroubování kolektoru pomocí samostatných svorkových bloků (7i) do montážní profilové lišty a nasazení dvojitých svorkových bloků (5a). OPATRNĚ! Aby bylo zabráněno napětí ve zkrutu a potížím při upevňování v rámci montáže kolektorů; samosvorné šrouby kluzátek kulisy pouze lehce zatáhněte, obě montážní profilové lišty vyrovnejte přesně rovně podél značkovací linie A (HA) a paralelně k sobě (viz obrázek 3-12). V případě potřeby montážní profilové lišty podložte vhodným způsobem. 26 FA ROTEX Solaris IDM - 09/2011

27 3 x Montáž Montáž dalších deskových plochých kolektorů OPATRNĚ! Pokud přídržné svorky nezapadnou slyšitelně, může být systém ROTEX Solaris netěsný a tím by mohla být omezena provozní bezpečnost. Příčiny nezaskočení přídržných svorek: Neúplně zasunuté deskové ploché kolektory. Absorbér zasuňte do polohy (absorbér na protilehlých přípojkách zatlačte do správné polohy, přitom použijte ochranné rukavice). OPATRNĚ! Nebudou-li spojky na deskovém plochém kolektoru (FIX-VBP) montovány s maximální opatrností, může dojít k poškození těsnicího kroužku. Pak bude systém netěsný. Kompenzátory (5c) na deskových plochých kolektorech montujte vždy s nejvyšší pečlivostí. Další deskový plochý kolektor musí při zasouvání lícovat s připojovacími trubkami předchozího deskového plochého kolektoru. 5a Click 5a 5a Click 5c 5c 5c 7. 5a a Click 5c Obrázek 3-20 Montáž dvojitých svorkových bloků (5a) a kompenzátorů (5c). Montáž kolektoru. Montáž u větších kolektorových polí stejným způsobem. FA ROTEX Solaris IDM - 09/

28 3 x Montáž Obrázek 3-21 Pevně přišroubujte dvojité svorkové bloky mezi kolektory a z kompenzátorů sejměte montážní podpěry. Obrázek 3-22 Nasazení samostatných svorkových bloků pro poslední kolektor a pevné našroubování. Montáž svorkového bloku pomocí svorek pro vyrovnání potenciálu v blízkosti napojení zpětného chodu. 28 FA ROTEX Solaris IDM - 09/2011

29 3 x Montáž Hydraulické připojení deskového plochého kolektoru (systém bez tlaku) OPATRNĚ! Tepelná roztažnost plastových trubek ve spojovacím potrubí může při delších vodorovných trasách s malým spádem vést ke tvoření vodních kapes. Vodní kapsy mezi upevňovacími body brání vyprázdnění systému. Tím již není zajištěna odolnost vůči mrazu. Potrubí upevněte bud na pevnou pomocnou konstrukci (např. profilovou lištu, trubku apod.) nebo jej vtáhněte do odtokové trubky upevněné se spádem (např. trubka HT). OPATRNĚ! Po celé spojovací trase mezi zásobníkem a deskovým plochým kolektorem se nikde nesmí vyskytovat účinek sifonu. Následkem by mohly být funkční poruchy a materiálové škody. Potrubí nikdy neveďte vodorovně, ale vždy se stálým spádem (min. 2 %). Pokud spojovací potrubí CON 15 popř. CON 20 nestačí k přemostění vzdálenosti mezi zásobníkem a kolektorovým polem, může být prodlouženo v závislosti na velikosti kolektorového pole. Jsou nabízeny tyto prodlužovací sady CON X 25 (2,5 m), CON X 50 (5 m) a CON X 100 (10 m). Dodržovat pokyny k realizovatelným délkám potrubí uvedené v tab. 3-2, strana 17. Pokyny k montáži potrubí Spojovací potrubí s trvalým spádem položte mezi deskové ploché kolektory a prostor instalace zásobníku. Kolektorové pole napojte vzájemně a pak vyrovnejte tak, aby bylo napojení zpětného chodu (dole) namontováno na nejnižší bod kolektorového pole (viz odstavec 3.2). Kvůli různým místům připojení i rozměrům vstupního spojovacího potrubí (nahoře na kolektoru/va 15 Solar) popř. spojovacího potrubí zpětného toku (dole na kolektoru/va 18 Solar) je záměna potrubí vyloučena. Přitom bezpodmínečně dbejte, aby se označení pro vstupní potrubí a potrubí zpětného toku vztahovalo na deskový plochý kolektor jako tepelný generátoru. Napojení spojovacích potrubí 1. Spojovací potrubí položte až ke střešnímu průchodu a upevněte (např. objímkami). 2. Tepelnou izolaci střechy ustřihnout, resp. rozstříhat pod střešní průchodkou tak, aby mohlo být vytaženo vedení zpětného chodu (VA 18 Solar) a s dostatečným stoupáním uloženo k napojení kolektoru. OPATRNĚ! Netěsné izolace proti vlhkosti vedou k poškození stavby. Z vnitřní strany utěsněte izolaci proti vlhkosti na místech průchodu spojovacích potrubí a kabelů. OPATRNĚ! V případě poškození plastových trubek hrozí nebezpečí zlomení. Při stříhání tepelné izolace nikdy nesmíte porušit povrch trubek VA Solar. FA ROTEX Solaris IDM - 09/

30 3 x Montáž 3. Spojovací potrubí veďte k tomu určenými místy střešní krytinou, položte je až k napojení kolektoru a tepelnou izolaci spojovacích potrubí ustřihněte v místě napojení kolektoru. Izolační průchodka může probíhat buď přímo na napojení kolektoru na vstupu/u zpětného chodu nebo pod kolektorovým polem (např. na krycím plechu), viz obrázek 3-23 a obrázek Obrázek 3-23 Izolační průchodka spojovacího potrubí přímo na napojení kolektoru Obrázek 3-24 Izolační průchodka spojovacího potrubí pod kolektorovým polem 4. Pro požadovanou, nepřetržitou tepelnou izolaci (i v rámci střechy) utěsněte izolace na spojovacích místech (např. pomocí lepicí pásky). 5. Označte potřebnou délku vstupního vedení (nahoře na kolektoru/va 15 Solar) a na zpětném vedení (dole na kolektoru/va 18 Solar) (obrázek 3-25). 6. Vstupní vedení (nahoře na kolektoru/va 15 Solar) jakož i zpětné vedení (dole na kolektoru/va 18 Solar) ustřihněte u značky (obrázek 3-26). 7. Zásuvné fitinky připojovacích oblouků kolektorů nasuňte na vstupní spojovací potrubí, (nahoře na kolektoru/va 15 Solar) popř. spojovací potrubí zpětného toku (dole na kolektoru/va 18 Solar) (obrázek 3-27). Obrázek 3-25 Pracovní krok 5 Obrázek 3-26 Pracovní krok 6 Obrázek 3-27 Pracovní krok 7 8. Zasuňte napojovací ohnutí kolektorů do kolektorových napojovacích trubek až do zacvaknutí přídržných svorek (obrázek 3-28). 9. Napěchovanou hadici tepelné izolace nasuňte přes fitink. 10. Koncové ucpávky zasuňte do ještě otevřených připojovacích trubek kolektorů tak, aby přídržné svorky zaskočily (obrázek 3-29). Click Obrázek 3-28 Pracovní krok 8 Obrázek 3-29 Pracovní krok 10 Click Pro ochranu spojovacích potrubí VA Solar před nadměrnými teplotami jsou fitinky na vstupu a na zpětném chodu vybaveny termickým rozdělovačem. 30 FA ROTEX Solaris IDM - 09/2011

31 3 x Montáž Hydraulické připojení deskového plochého kolektoru (tlakový systém) VÝSTRAHA! Nebezpečí popálení horkými přípojkami a horkými rámy kolektorů. Zakrytí kolektoru odstraňte až po ukončení prací k připojení hydraulického systému. Nedotýkejte se horkých dílů. Noste ochranné rukavice. OPATRNĚ! Nebezpečí opaření při používání nesprávných spojovacích potrubí. Mezi solárním kolektorovým polem a deskovým tepelným výměníkem používejte jen spojovací potrubí z kovových trubek odolných vůči tlaku (CON XP16 / CON XP20 nebo Cu Ø 22 mm). Není přípustné používat plastové trubky. Napojovací fitinky obsažené v balíčku pro napojení RCP mají šroubová spojení se zářezným kroužkem pro měděnou trubku Ø 22 mm. Proto doporučujeme použít jako spojovací potrubí mezi solárním kolektorovým polem a zásobníkem na teplou vodu ROTEX CON XP16 / CON XP Spojovací potrubí položte mezi deskové ploché kolektory a prostor instalace zásobníku. Solární kolektorové pole napojte vzájemně a vyrovnejte tak, aby bylo napojení zpětného chodu namontováno dole na nejnižším bodě solárního kolektorového pole (viz odstavec 3.2). Vstupní potrubí se přednostně připojuje obousměrně, nahoře na kolektoru. Přitom tepelně izolovat spojovací potrubí ve vnitřní oblasti. 2. Namontujte připojovací fitinky (obrázek 3-30). 3. Ve vnější oblasti tepelně izolační hadice odolné vůči záření UV nasuňte na spojovací potrubí. 4. Koncové ucpávky zasuňte do ještě otevřených připojovacích trubek kolektorů tak, aby přídržné svorky zaskočily (obrázek 3-31). OPATRNĚ! Netěsné izolace proti vlhkosti vedou k poškození stavby. Z vnitřní strany utěsněte izolaci proti vlhkosti na místech průchodu spojovacích potrubí a kabelů. 5. Spojovací potrubí propojte se šroubovými spojeními se zářezným kroužkem napojovacích fitinků (obrázek 3-32). Click Click Obrázek 3-30 Pracovní krok 2 Obrázek 3-31 Pracovní krok 4 Obrázek 3-32 Pracovní krok 5 FA ROTEX Solaris IDM - 09/

32 3 x Montáž Nasaďte vyrovnávání potenciálu VÝSTRAHA! Potenciálové vyrovnání nenahrazuje bleskojistku, je plánováno jen k ochraně snímače teploty kolektoru. Dodržujte místní předpisy k ochraně před zásahem blesku. 1. Šrouby se zářezem uvolněte na svorkách pro vyrovnání potenciálu (obrázek 3-33). 2. Připojte vedení potenciálového vyrovnání (není obsaženo v rozsahu dodávky) (obrázek 3-34). 3. Utáhněte šrouby svorky potenciálového vyrovnání (obrázek 3-35). 4. Vedení vyrovnání potenciálu položte až po lišty vyrovnání potenciálu, upevněte pomocí kabelových spojek a napojte na lišty vyrovnání potenciálu. Obrázek 3-33 Svěrný plech se svorkou potenciálového vyrovnání Obrázek 3-34 Připojení vedení potenciálového vyrovnání Obrázek 3-35 Utažení svorky vyrovnání potenciálu Jsou-li instalovány dvě nebo více řad kolektorů, musí být tyto vzájemně spojeny potenciálovým vyrovnáním. Svorky potenciálového vyrovnání jsou obsaženy: v sadě CON RVP ( ) a v sadě CON LCP ( ). 32 FA ROTEX Solaris IDM - 09/2011

33 3 x Montáž Instalace teplotních čidel kolektorů OPATRNĚ! Napětí indukovaná bouřkou nejsou odváděna plastovými spojovacími trubkami. Tato napětí se mohou za nepříznivých okolností rozšiřovat přes snímač kolektoru až k regulaci a tím je poškodit. Vytvořte potenciálové vyrovnání ("uzemnění") mezi základem a kolektorovým polem. Tuto práci může provádět jen autorizovaný odborník (elektrikář) podle příslušných místních předpisů. Montážní otvory pro snímač teploty kolektoru se nacházejí vlevo a vpravo nahoře na bočním rámu kolektoru, asi 10 cm pod horní přípojkou. Montážní otvory jsou ve stavu při dodání uzavřeny ucpávkami. Snímač teploty kolektoru namontujte v příslušné poloze do kolektoru, ke kterému je připojena vstupní trubka. 1. Odstraňte ucpávku snímače (obrázek 3-36). 2. Snímač teploty kolektoru zasuňte až na doraz do deskového plochého kolektoru (viz obrázek 3-36). Přitom musí být senzor přisvorkován na plech absorbéru. 3. Silikonový kabel teplotního čidla kolektoru položte ke střešní průchodce (s odkapovým obloukem) a zajistěte pomocí kabelových spojek na vstupním spojovacím potrubí (obrázek 3-37). OPATRNĚ! Pronikající vlhkost může poškodit snímač. U kabelového vedení dbejte na to, aby se k místa zasunutí čidla nemohla dostat dešťová voda (opatřit pomocí odkapového oblouku, viz obrázek 3-37) Obrázek 3-36 Pracovní krok 1+2 Obrázek 3-37 Pracovní krok 3 4. Ve vnitřním prostoru střechy spojte silikonový kabel teplotního čidla kolektoru s přívodním kabelem teplotního čidla kolektoru regulační a čerpadlové jednotky ( RPS3 resp. RPS3 P2). FA ROTEX Solaris IDM - 09/

34 3 x Montáž Pokrytí kolektoru 1. Dvě pomocné latě (K) namontujte ve vzdálenosti 350 mm od horní hrany kolektoru (obrázek 3-38). Pomocná lať (K) slouží k upevnění horní části a stabilizaci horního plechového dílu proti prohybu a musí přesahovat celou šířku kolektoru. 2. Zasouvací lišta (1f) balíčku pro montáž do střechy musí být nasazena na spodním konci kolektorů a posunuta ve směru hřebenu střechy. Přitom je třeba zatlačit plošně rukou v oblasti začátku kolektoru zasouvací lištu na kolektor (obrázek 3-39). 3. Dvě spojky horní hrany zasouvací lišty (1f) ohněte rukou na kolektor tak, aby lišta nemohla sklouznout dolů (obrázek 3-40). K 1f ca. 350 mm Obrázek 3-38 Pracovní krok 1 Obrázek 3-39 Pracovní krok 2 Obrázek 3-40 Pracovní krok 3 4. Nasazení pravé spodní ochranné clony (1k). K tomu je třeba posunout ochrannou clonu (1k) pod zasouvací lištu ve směru levého kolektoru (obrázek 3-41) a vyrovnat na pravé straně. 5. Pravý boční díl (1e) zaveďte do ochranné clony a nasaďte na profil kolektoru. Pravý boční díl (1e) nechejte zaklapnout pomocí zatlačení ve směr střechy a současného posunutí ke kolektoru a určete polohu (obrázek 3-42). 6. Nasazení levé spodní ochranné clony (1i). K tomu je třeba posunout levou dolní ochrannou clonu (1i) pod zásuvnou lištu ve směru pravého kolektoru (obrázek 3-43) a vyrovnat na levé straně. Obě ochranné clony se nyní překrývají v oblasti zasouvací lišty. Obrázek 3-41 Pracovní krok 4 Obrázek 3-42 Pracovní krok 5 Obrázek 3-43 Pracovní krok 6 34 FA ROTEX Solaris IDM - 09/2011
