ROTEX Solaris. Solární systém Regulační a čerpadlová jednotka RPS3 Návod k obsluze a instalaci. Pro odborné servisy.

Transkript

1 P1 P2 T R T S T V T K ok V = 500 l max. zul ssiger Betriebsdruck im 24 l -Edelstahl-W rmetauscher: p = 10 bar 93 kg -Zwischenmedium: 593 kg Dauerleistung (DIN 4708): korrosionsbest ndig (aber maximal Ladeleistung) Leistungskennzahl (DIN 4708): 1,4 kwh Speicher 65 C, Kaltwasser 10 C, Warmwasser 45 C, Ladeleistung 45 kw T = 85 C Herstell-Nr.: A#: SOLARIS R3 max Typ: SCS 538/16/ Q N = 45 kw N = 2,8 L max drucklos Elektroheizstab 6 kw Sanicube Solaris Pro odborné servisy Speichervolumen: Trinkwasser-Nenninhalt: Leergewicht: Gesamtgewicht: Korrosionsschutz: Bereitschaftsw rmeaufwand in 24 Stunden bei 60 C max. zul ssige Speichertemperatur: Warmwasserspeicher SanicubeSolaris INOX XXXXXXXXX ROTEX Solaris Solární systém Regulační a čerpadlová jednotka RPS3 Návod k obsluze a instalaci Platné pro následující součásti ROTEX Solaris RPS3 verze přístroje od 3.0 Solaris R3 regulace diferenciálních teplot Sanicube Solaris a zásobník HybridCube CZ Vydání 06/2012 Výrobní číslo Zákazník

2 Záruka a shoda Záruční podmínky ROTEX poskytuje záruku na materiáové a výrobní vady podle tohoto příslibu. Během záruční doby se ROTEX zavazuje, že bezplatně nechá osobou pověřenou podnikem opravit poškozené části zařízení. ROTEX si vyhrazuje právo, připravit formou výměny náhradní díly. Záruka je poskynuta jen tehdy, je-li zařízení používáno podle určení a prokazatelně bylo řádně instalováno odbornou firmou. Jako důkaz doporučujeme vyplnit přiložený formulář pro instalaci a zaškolení a zaslat jej společnosti ROTEX. Záruční lhůty Záruční doba začíná dnem instalace (datum vystavení faktury instalační firmy), nejpozději však 6 měsíců po datu výroby (datum vystavení faktury). Zpětvzetím částí zařízení za účelem opravy nebo výměny komponent se záruční doba neprodlužuje. Záruční doba regulace: 3 roky. Záruka na ostatní díly zařízení podle VOB. Vyloučení záruky Používání neodpovídající určení, zásahy do komponent zařízení prefabrikovaných společností ROTEX a neodborné změny vedou k okamžité ztrátě nároku na záruku. Přepravní a transportní škody jsou ze záručního výkonu vyjmuty. Záruka výslovně vylučuje následné výdaje, zejména náklady na montáž a demontáž komponent zařízení. Všechny další náklady, zejména nároky na náhradu škod, jsou vyloučeny. Nárok na záruku nevzniká u opotřebitelných dílů (podle definice ROTEX), jako např. svítidla, spínače, pojistky. Nebudou-li spojovací potrubí položena s přímým spádem a spodní hrany kolektoru u obousměrné přípojky nebudou vodorovně namontovány s plynulým spádem (minimálně 2%) k přípojce zpětného toku popř. u jednosměrné přípojky, automaticky zaniká nárok na záruku. Prohlášení o shodě pro "Regulační a čerpadlová jednotka Solaris RPS3". My, fa. ROTEX Heating Systems GmbH, na vlastní odpovědnost prohlašujeme, že výrobek Výrobek Obj. č. ROTEX RPS v sériovém provedení souhlasí s následujícími evropskými směrnicemi: 2004/108/ES 2006/95/ES Elektromagnetická kompatibilita ES směrnice nízkého napětí Güglingen, Dr.-Ing. Franz Grammling jednatel 2 FA ROTEX Solaris RPS3-06/2012

3 Obsah 1 Bezpečnost Dodržování návodu Varování a vysvětlení symbolů Zabránění nebezpečí Použití podle určení Pokyny k provozní bezpečnosti Popis výrobku Konstrukce a součásti zařízení Solaris Stručný popis Systémové komponenty Regulační a čerpadlová jednotka RPS Průtokoměr a regulační ventil Spojovací potrubí a rozšiřující sady Montáž Koncepty zařízení Paralelní zapojení Sériové zapojení Montáž regulační a čerpadlové jednotky Montáž čerpadlové jednotky Montáž snímače FlowSensor, FlowGuard (volitelně) Montáž snímače teploty Příprava a umístění regulace Umístění ochranného krytu Spojení několika zásobníků teplé vody Montáž rozšíření pro 2 zásobníky teplé vody Uvedení do provozu a uvedení mimo provoz Uvedení do provozu Zařízení se snímačem FlowSensor Zařízení bez snímače FlowSensor Uvedení mimo provoz Přechodné odstavení Definitivní odstavení FA ROTEX Solaris RPS3-06/2012 3

4 Obsah 5 Regulace Obslužné a indikační prvky Funkce regulace Provoz čerpadla Funkce booster pro vysoké teploty kolektorů Funkce zablokování zapnutí Funkce periodického zapínání čerpadla Ruční provoz Solaris FlowSensor Výpočet výkonu, maximální hodnoty a výpočet výnosu Regulace otáček provozního čerpadla P Funkce celkového resetu Protimrazová ochrana Funkce ochrany vůči netěsnosti zařízení Nastavení a orientace v nabídce Úvodní obrazovka Provozní indikace Nabídka pro nastavení Zadání hesla Výběr jazyka Nastavení parametrů a dosazení na původní hodnoty Ruční nastavení regulace otáček čerpadla Opravné hodnoty pro místa měření Blokovací kontakt hořáku Doporučení k nastavení Standardní nastavení parametrů, doporučené rozsahy nastavení Další nastavení na vašem zařízení Solaris Doporučení k nastavení pro dodatečný ohřev externími tepelnými zdroji nebo elektrickou topnou tyčí, blokovacím kontaktem hořáku Tipy pro optimalizované využívání Hygiena pitné vody Chyby a poruchy Zobrazení událostí Odstranění poruchy Hydraulické systémové napojení Schémata Zkratky Přípojka tlakového kolektorového zařízení Technické parametry Regulační a čerpadlová jednotka RPS Parametry snímače Uspořádání vývodů regulace RPS Seznam hesel Poznámky FA ROTEX Solaris RPS3-06/2012

5 1 x Bezpečnost 1.1 Dodržování Bezpečnost návodu Tento návod je zaměřen na autorizované a vyškolené odborné síly, které mají na základě svého odborného vzdělání a věcných znalostí, zkušenosti s odbornou montáží a uváděním solárních zařízení do provozu. Všechny potřebné činnosti k montáži, uvádění do provozu, obsluze a nastavení zařízení jsou popsány v tomto návodu. Podrobné informace k připojeným komponentám vašeho topného systému jsou uvedeny v příslušných podkladech. Prosím, pozorně si pročtěte tento návod, dříve než začnete s montáží a uváděním zařízení do provozu nebo se zásahy do zařízení. Související dokumentace Následovně uvedené dokumenty jsou součástí technické dokumentace zařízení Solaris ROTEX a musí být také dodržovány. Dokumenty jsou součástí dodávky příslušných komponent. Vysoce výkonné deskové ploché kolektory Solaris ROTEX V21P, V26P a H26P: Návod k instalaci na střechu, do střechy popř. k instalace na plochou střechu ROTEX zásobník teplé vody (Sanicube Solaris/HybridCube, GasSolarUnit (GSU) nebo HPSU compact): Návod k obsluze a instalaci Při připojení k externím tepelným generátorům nebo nádržím zásobníku, které nejsou v rozsahu dodávky, vždy platí příslušné návody k obsluze a instalaci. 1.2 Varování a vysvětlení symbolů Význam varování V tomto návodu jsou systematizována varování podle stupně nebezpečí a pravděpodobnosti vzniku. NEBEZPEČÍ! Upozorňuje na bezprostředně hrozicí nebezpečí. Nedodržování varování vede k těžkým poraněním nebo smrti. VÝSTRAHA! Upozorňuje na možnou nebezpečnou situaci. Nedodržování varování může vést k těžkým poraněním nebo smrti. OPATRNĚ! Upozorňuje na možnou škodlivou situaci. Nedodržování varování může vést k věcným škodám nebo poškození životního prostředí. Tento symbol označuje tipy pro uživatele a velmi užitečné informace, ale žádné výstrahy před nebezpečím. Speciální výstražné symboly Některé druhy nebezpečí jsou znázorněny speciálními výstražnými symboly. Nebezpečí popálení nebo opaření Elektrický proud Objednací číslo Upozornění na objednací čísla poznáte podle symbolu zboží. FA ROTEX Solaris RPS3-06/2012 5

6 1 x Bezpečnost Pokyny k manipulaci Pokyny k manipulaci jsou znázorněny jako seznam. Manipulace, u kterých je třeba nuceně dodržovat pořadí, jsou znázorněny s číslováním. Výsledky manipulace jsou označeny šipkou. Platnost Některé informace v tomto návodu platí jen pro určité komponenty nebo verze softwaru řízení RPS3 diferenciálních teplot. Platnosti jsou zdůrazněny symboly. Platné pro všechny verze softwaru řízení R3 Solaris Platné jen pro uvedenou verzi softwaru řízení 3.9 R3 Solaris 1.3 Zabránění nebezpečí ROTEX Solaris zařízení byla vyrobena podle stavu techniky a uznávaných technických pravidel. Přesto může při neodborném používání dojít k ohrožení života a zdraví osob i věcným škodám. K zabránění nebezpečí ROTEX Solaris zařízení montujte a provozujte jen za těchto podmínek: podle určení a v perfektním stavu, s vědomím bezpečnosti a nebezpečí. Toto předpokládá znalost a používání obsahu tohoto návodu, odpovídajících předpisů bezpečnosti práce i uznávaných bezpečnostně technických a pracovně lékařských ustanovení. 1.4 Použití podle určení ROTEX Solaris zařízení může být používáno výhradně jen k solární podpoře topení topných systémů pro teplou vodu. ROTEX Solaris zařízení může být montováno, připojováno a provozováno jen podle údajů v tomto návodu. Každé jiné použití nebo použití přesahující toto určení se považuje za použití v rozporu s určením zařízení. Za škody z toho vyplývající odpovídá pouze provozovatel. Ke správnému použití v souladu s určením patří také dodržování návodu k údržbě a inspekci. Náhradní díly musí minimálně odpovídat technickým požadavkům specifikovaným výrobcem. Toto je například zaručeno používáním originálních náhradních dílů. 1.5 Pokyny k provozní bezpečnosti Práce na střeše Montážní práce na střeše mohou provádět jen autorizované a školené odborné síly (topenáři, pokrývači, atd.) za dodržování předpisů bezpečnosti práce platných pro práce na střeše. Montážní materiál a nástroje zajistěte proti pádu. Akční oblast pod plochou střechy zajistěte proti vstupu nepovolaných osob. Před prací na topném systému Práce na topném systému (jako např. instalace, připojení a první uvedení do provozu) mohou provádět jen autorizovaní a vyškolení odborníci pro vytápění. Při všech pracích na topném systému vypněte hlavní vypínač a zajistěte jej proti neúmyslnému zapnutí. Elektrická instalace Elektrickou instalaci mohou provádět jen kvalifikovaní elektrikáři za dodržování platných elektrotechnických směrnic i předpisů kompetentního energetického podniku. Před připojením k síti porovnat síťové napětí uvedené na typovém štítku topného systému (230 V, 50 Hz) s napájecím napětím. Zaškolení provozovatele Před předáním solárního zařízení provozovateli vysvětlete, jak, má zařízení obsluhovat a kontrolovat. Předání zdokumentujete tím, že společně s provozovatelem vyplníte a podepíšete přiložený formulář k instalaci a zaškolení. 6 FA ROTEX Solaris RPS3-06/2012

7 2 x Popis výrobku 2.1 Konstrukce Popis výrobku a součásti zařízení Solaris 1 Studená voda, připojovací potrubí 2 Pitná voda (teplá), rozdělovací potrubí 3 Vlnitá trubka z nerezové oceli, tepelný výměník pro pitnou vodu (teplá) 4 Vlnitá trubka z nerezové oceli, tepelný výměník k tepelném generátoru (plnění zásobníku) 5 Schránka pro snímač teploty zásobníku, snímač teploty zpětného toku 6 Ukazatel hladiny náplně 7 Napouštěcí a vypouštěcí kohout (příslušenstv ) 8 Regulace R3 Solaris 9 Potrubí zpětného toku Solaris (dole na kolektoru) 10 Kolektorové pole Solaris 11 Vstupní potrubí Solaris (nahoře na kolektoru) 12 Tepelný směšovací ventil (ochrana proti opaření, připravené odběratelem na místě) 13 Samotížná zpětná klapka (příslušenství) 14 Vstup, vrstevnatá trubka Solaris 15 Vlnitá trubka z nerezové oceli, tepelný výměník k podpoře topení 16 Tepelně izolační obal pro vlnitou trubku z nerezové oceli, tepelný výměník k podpoře topení 17 Přípojka zpětného toku Solaris 18 Přípojka vyrovnávacího potrubí (se sedlem ventilu) pro rozšíření zásobníku 19 Připojení bezpečnostního přepadu I Obousměrná přípojka pro 2 až 5 kolektorů II Jednosměrné připojení pro 2, max. pro 3 kolektory (ne do střechy) A Zóna užitkové vody B Solární zóna C Zóna podpory topení TR Snímač teploty zpětného toku Solaris TS Snímač teploty v zásobníku Solaris TK Snímač teploty kolektoru Solaris TV Snímač vstupní teploty Solaris RPS3 Regulační a čerpadlová jednotka FLS Solaris FlowSensor (měření průtoku) PS1 Provozní čerpadlo Solaris PS2 Zrychlovací čerpadlo Solaris Obrázek 2-1 Standardní konstrukce zařízení Solaris ROTEX (obousměrná přípojka je doporučena společností ROTEX) FA ROTEX Solaris RPS3-06/2012 7

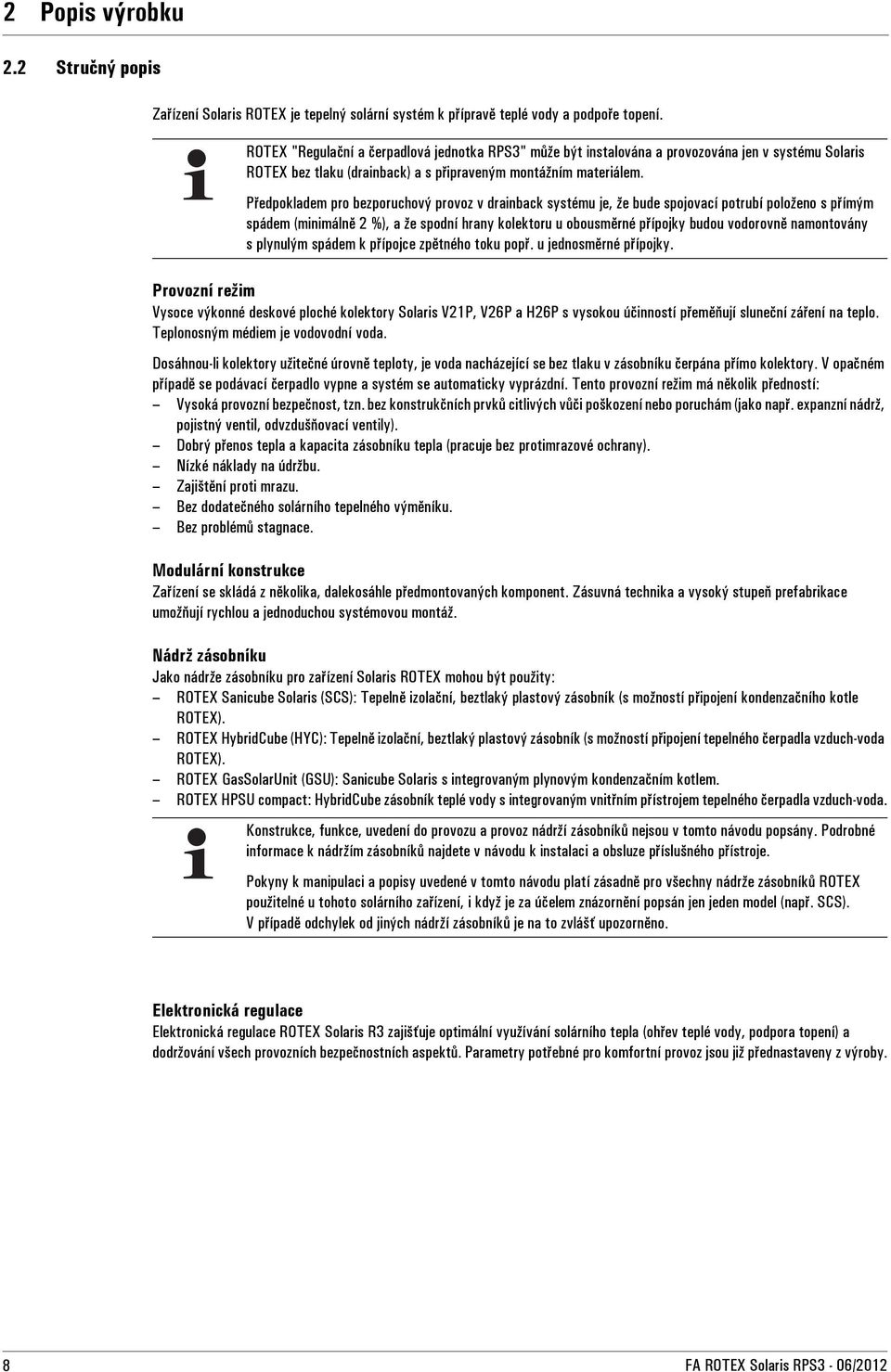

8 2 x Popis výrobku 2.2 Stručný popis Zařízení Solaris ROTEX je tepelný solární systém k přípravě teplé vody a podpoře topení. ROTEX "Regulační a čerpadlová jednotka RPS3" může být instalována a provozována jen v systému Solaris ROTEX bez tlaku (drainback) a s připraveným montážním materiálem. Předpokladem pro bezporuchový provoz v drainback systému je, že bude spojovací potrubí položeno s přímým spádem (minimálně 2 %), a že spodní hrany kolektoru u obousměrné přípojky budou vodorovně namontovány s plynulým spádem k přípojce zpětného toku popř. u jednosměrné přípojky. Provozní režim Vysoce výkonné deskové ploché kolektory Solaris V21P, V26P a H26P s vysokou účinností přeměňují sluneční záření na teplo. Teplonosným médiem je vodovodní voda. Dosáhnou-li kolektory užitečné úrovně teploty, je voda nacházející se bez tlaku v zásobníku čerpána přímo kolektory. V opačném případě se podávací čerpadlo vypne a systém se automaticky vyprázdní. Tento provozní režim má několik předností: Vysoká provozní bezpečnost, tzn. bez konstrukčních prvků citlivých vůči poškození nebo poruchám (jako např. expanzní nádrž, pojistný ventil, odvzdušňovací ventily). Dobrý přenos tepla a kapacita zásobníku tepla (pracuje bez protimrazové ochrany). Nízké náklady na údržbu. Zajištění proti mrazu. Bez dodatečného solárního tepelného výměníku. Bez problémů stagnace. Modulární konstrukce Zařízení se skládá z několika, dalekosáhle předmontovaných komponent. Zásuvná technika a vysoký stupeň prefabrikace umožňují rychlou a jednoduchou systémovou montáž. Nádrž zásobníku Jako nádrže zásobníku pro zařízení Solaris ROTEX mohou být použity: ROTEX Sanicube Solaris (SCS): Tepelně izolační, beztlaký plastový zásobník (s možností připojení kondenzačního kotle ROTEX). ROTEX HybridCube (HYC): Tepelně izolační, beztlaký plastový zásobník (s možností připojení tepelného čerpadla vzduch-voda ROTEX). ROTEX GasSolarUnit (GSU): Sanicube Solaris s integrovaným plynovým kondenzačním kotlem. ROTEX HPSU compact: HybridCube zásobník teplé vody s integrovaným vnitřním přístrojem tepelného čerpadla vzduch-voda. Konstrukce, funkce, uvedení do provozu a provoz nádrží zásobníků nejsou v tomto návodu popsány. Podrobné informace k nádržím zásobníků najdete v návodu k instalaci a obsluze příslušného přístroje. Pokyny k manipulaci a popisy uvedené v tomto návodu platí zásadně pro všechny nádrže zásobníků ROTEX použitelné u tohoto solárního zařízení, i když je za účelem znázornění popsán jen jeden model (např. SCS). V případě odchylek od jiných nádrží zásobníků je na to zvlášť upozorněno. Elektronická regulace Elektronická regulace ROTEX Solaris R3 zajišťuje optimální využívání solárního tepla (ohřev teplé vody, podpora topení) a dodržování všech provozních bezpečnostních aspektů. Parametry potřebné pro komfortní provoz jsou již přednastaveny z výroby. 8 FA ROTEX Solaris RPS3-06/2012

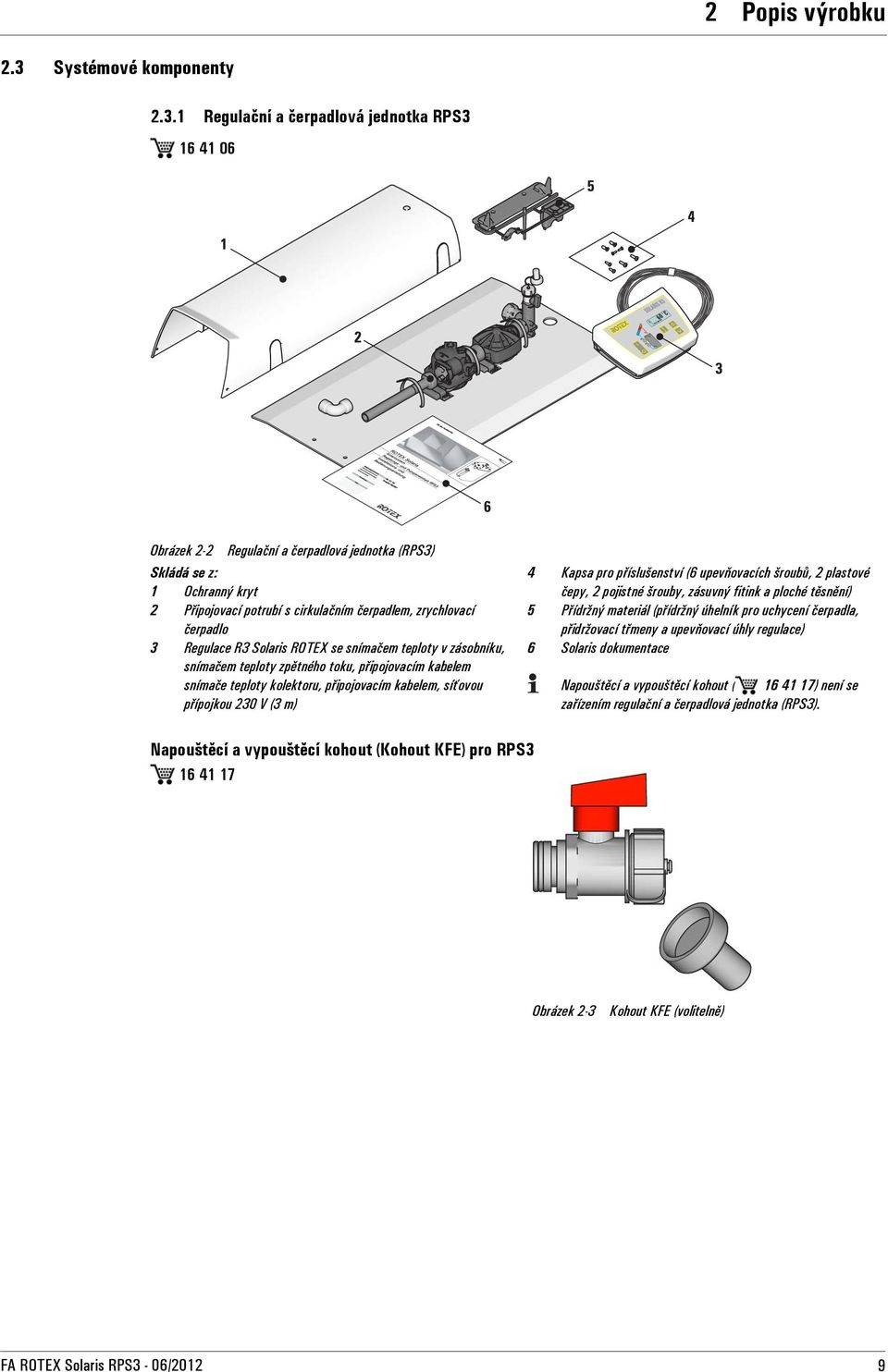

9 2 x Popis výrobku 2.3 Systémové komponenty Regulační a čerpadlová jednotka RPS Obrázek 2-2 Regulační a čerpadlová jednotka (RPS3) Skládá se z: 1 Ochranný kryt 2 Připojovací potrubí s cirkulačním čerpadlem, zrychlovací čerpadlo 3 Regulace R3 Solaris ROTEX se snímačem teploty v zásobníku, snímačem teploty zpětného toku, připojovacím kabelem snímače teploty kolektoru, připojovacím kabelem, síťovou přípojkou 230 V (3 m) 4 Kapsa pro příslušenství (6 upevňovacích šroubů, 2 plastové čepy, 2 pojistné šrouby, zásuvný fitink a ploché těsnění) 5 Přídržný materiál (přídržný úhelník pro uchycení čerpadla, přidržovací třmeny a upevňovací úhly regulace) 6 Solaris dokumentace Napouštěcí a vypouštěcí kohout ( ) není se zařízením regulační a čerpadlová jednotka (RPS3). Napouštěcí a vypouštěcí kohout (Kohout KFE) pro RPS Obrázek 2-3 Kohout KFE (volitelně) FA ROTEX Solaris RPS3-06/2012 9

10 2 x Popis výrobku Průtokoměr a regulační ventil FlowSensor FLS K měření průtočného množství (1,5-20 l/min) a vstupní teploty. Skládá se z: Měřicí dráha (a) Senzor (b) Připojovací kabel 3 m (c). 2x těsnění (d). Volitelně k objednání (viz "Solaris FlowSensor"): FlowSensor FLS40 (2,5-40 l/min). FlowSensor FLS100 (5-100 l/min). Obrázek 2-4 FlowSensor FLS20 (volitelně) FlowGuard FLG K nastavení a zobrazení průtočného množství 2-16 l/min. Skládá se z: FlowGuard FLG (a). 2x těsnění (b). Obrázek 2-5 FlowGuard FLG (volitelně) Spojovací potrubí a rozšiřující sady Sada rozšíření zásobníku CON SX Ke spojení 2 nádrží zásobníku Sanicube Solaris nebo 2 nádrží zásobníku HybridCube. Skládá se z: Spojovací potrubí zpětného toku (a). Přívodní rozvodné potrubí (b). Obrázek 2-6 CON SX (volitelně) Sada rozšíření zásobníku 2 CON SXE Rozšíření ke spojení další nádrže zásobníku Sanicube Solaris nebo HybridCube. Skládá se z: Spojovací potrubí zpětného toku (a). Přívodní rozvodné potrubí (b). Obrázek 2-7 CON SXE (volitelně) 10 FA ROTEX Solaris RPS3-06/2012

11 2 x Popis výrobku Vyrovnávací potrubí AGL Vyrovnávací potrubí k zabránění rozdílů hladin mezi 2 spojenými nádržemi zásobníku (pro 2 nádrže zásobníku Sanicube Solaris, 2 nádrže zásobníku HybridCube popř. pro 2 nádrže zásobníku GSU). Skládá se z: Vyrovnávací potrubí. Použití ve spojení s CON SX. Obrázek 2-8 AGL (volitelně) Sada k rozšíření vyrovnávacího potrubí AGLE Rozšíření vyrovnávacího potrubí k zabránění rozdílů hladin mezi 2 spojenými nádržemi zásobníku (pro 2 nádrže zásobníku Sanicube Solaris, 2 nádrže zásobníku HybridCube popř. pro 2 nádrže zásobníku GSU). Skládá se z: Vyrovnávací potrubí. Použití ve spojení s CON SXE. Obrázek 2-9 AGLE (volitelně) Sada rozšíření pro dodatečný tepelný zdroj EWS Sada rozšíření k připojení druhého tepelného zdroje v kombinaci s "Regulační a čerpadlová jednotka RPS3" k vodě v zásobníku bez tlaku. Skládá se z: 1x T kus pro zpětný tok se šroubením 1" (a). 1x připojovací spojka pro vstup se šroubením 3/4" (b). Obrázek 2-10 EWS (volitelně) Solární přípojka SAG pro GSU Vstupní potrubí pro solární přípojku na GSU 320 Skládá se z: Předmontované, tepelně izolační připojovací vedení. Obrázek 2-11 SAG (volitelně) FA ROTEX Solaris RPS3-06/

12 3 x Montáž 3.1 Montáž Koncepty zařízení Zařízení Solaris ROTEX jsou zpravidla konstruována podle jednoho z následovně znázorněných konceptů zařízení. Informace o hydraulickém systémovém napojení se vzorovými schématy najdete v 7 "Hydraulické systémové napojení" Paralelní zapojení Obrázek 3-1 Obousměrně připojené solární kolektorové pole (doporučeno) Obrázek 3-2 Jednosměrně připojené solární kolektorové pole (max. 3 solární kolektory) Sériové zapojení Alternativně k čistému paralelnímu zapojení kolektorů popsanému v tomto návodu můžete v případě potřeby nad sebe také namontovat maximálně 3 řady kolektorů. Nad sebou ležicí kolektory popř. kolektorová pole musí být zapojeny v řadě (Obrázek 3-3). 1 Kolektorový spojovací článek 2 Montážní profilová lišta 3 Kolektorové zajišťovací háky 4 Solární kolektor 5 Přípojka zpětného toku kolektoru 6 Vstupní přípojka kolektoru 7 Uzavírací krytka kolektoru 8 Střešní průchodka pro přívodní popř. zpětný tok 9 Solární potrubí zpětného toku 10 Solární vstupní potrubí 11 Kolektorový řadový spojovací článek 12 Solární kolektorové pole (2x 2 kolektory) Obrázek 3-3 Alternativní uspořádání kolektorů 12 FA ROTEX Solaris RPS3-06/2012

13 3 x Montáž 3.2 Montáž regulační a čerpadlové jednotky VÝSTRAHA! Vodivé díly mohou při dotyku způsobit úraz elektrickým proudem a životu nebezpečná poranění i popáleniny. Před zahájením údržby na programové desce kotle nebo solární regulaci odpojte oba přístroje od napájení (pojistka, vypněte hlavní vypínač) a zajistěte proti opětovnému neúmyslnému zapnutí. Aby nedošlo k ohrožení poškozeným elektrickým vedením, musí být toto vedení opraveno kvalifikovaným elektrikářem při dodržování platných elektrotechnických směrnic i předpisů kompetentního energetického podniku. Dodržujte příslušné předpisy bezpečnosti práce. NEBEZPEČÍ! Plyn unikající v bezprostřední blízkosti elektrických konstrukčních částí může způsobit výbuch. "Regulační a čerpadlová jednotka RPS3", i elektrické komponenty neinstalujte na místa, kde hrozí unikání zápalného plynu. Dodržujte minimální odstupy od stěn a šachet. Bude-li "Regulační a čerpadlová jednotka RPS3" namontována na starší nádrž zásobníku, může být RPS3 pomocí plastových hmoždinek (vlnitá drážka) obsažených v rozsahu dodávky na tento zásobník namontována. Pro dva potřebné vyvrtané otvory (Ø 7,5 mm) použijte šablonu obsaženou v balení (Obrázek 3-4). Přitom oba malé otvory na horním okraji jsou určeny pro otvory k vyvrtání a větší otvor na spodním okraji k nastavení šablony. Přesné vzdálenosti jsou uvedeny na obrázku 3-5. Hloubka vyvrtaných otvorů může činit max. 15 mm! 1 Referenční poloha přípojky zpětného toku Solaris 2 Vyvrtané otvory 1 Přípojka zpětného toku Solaris = referenční poloha pro šablonu 2 Vyvrtané otvory Obrázek 3-4 Šablona pro otvory k vrtání Obrázek 3-5 Vzdálenosti vyvrtaných otvorů FA ROTEX Solaris RPS3-06/

14 3 x Montáž Montáž čerpadlové jednotky OPATRNĚ! Při montáži může uniknout velké množství vody ze zásobníku teplé vody. Čerpadlovou jednotku namontujte dříve, než bude zásobník teplé vody (oblast bez tlaku) naplněn vodou. Má-li být čerpadlová jednotka připojena k zásobníku teplé vody, který je již v provozu, musí být napřed vyprázdněna oblast zásobníku bez tlaku. 1. Demontujte držadlo zásobníku teplé vody a odšroubujte uzavírací krytku solární přípojky zpětného toku. 2. Pomocí předem odstraněných šroubů držadla našroubujte přídržný úhelník pro uchycení čerpadla na horní hmoždinky upevnění držadla. 3. Kdyby měl být instalován volitelný kombinovaný napouštěcí a vypouštěcí kohout ( ) do přípojné konzoly válce předem smontované čerpadlové sestavy, pak (Obrázek 3-8): Odmontujte příchytku na instalační straně (a). Stáhněte plnou zátku na instalační straně. Vložte kombinovaný napouštěcí a vypouštěcí kohout (Kohout KFE) na instalační straně, a opět jej zajistěte přídržným kroužkem. Obrázek 3-6 Pracovní krok 1 Obrázek 3-7 Pracovní krok 2 Obrázek 3-8 Pracovní krok 3 4. Dodané těsnění vložte do matice přípojky zásobníku a předmontovanou čerpadlovou jednotku na připojovacím koleně zásobníku našroubujte na solární přípojku zpětného toku zásobníku teplé vody. K usnadnění montáže může přidržovací třmen zaskočit do přídržného úhelníku. 5. O 1 otáčku povolte větrací klapku na horním čerpadle. 6. Utáhněte matici připojení zásobníku. Obrázek 3-9 Pracovní krok 4 Obrázek 3-10 Pracovní krok FA ROTEX Solaris RPS3-06/2012

15 3 x Montáž 7. Přidržovací třmen sešroubujte s přídržným úhelníkem (potřebné pro zachycení působení sil). 8. Našroubujte upevňovací úhelník regulace. 9. Nasuňte zásuvnou fitinkovou tvarovku (Ø 22/Ø 18). Obrázek 3-11 Pracovní krok 7 Obrázek 3-12 Pracovní krok 8 Obrázek 3-13 Pracovní krok Připravte vstupní potrubí (VA 15 Solar) s kabelem snímače a potrubím zpětného toku (VA 18 Solar). Tepelnou izolaci Twin oddělte ve středu. 11. Upravte potrubí zpětného toku (VA 18 Solar) a po oddělení tepelné izolace Twin jej položte zvlášť. 12. Předehnuté potrubí zpětného toku (VA 18 Solar) zasuňte do zásuvného fitinku na výstupní trubce čerpadla. Obrázek 3-14 Pracovní krok 10 Obrázek 3-15 Pracovní krok 11 Obrázek 3-16 Pracovní krok Vstupní potrubí (VA Solar 15) na straně zásobníku zkraťte na potřebnou délku a nasuňte jej do zásuvného fitinku na solární vstupní přípojce ( 3.3 "Spojení několika zásobníků teplé vody", FlowSensor, pracovní krok 4). OPATRNĚ! U delších vodorovných potrubních tras s nízkým spádem by se mohly kvůli tepelné roztažnosti plastových trubek tvořit mezi upevňovacími body vodní kapsy s účinkem sifonu. Potrubí upevněte na pevnou pomocnou konstrukci (např. profilová lišta, trubka, apod.). Potrubí nikdy neveďte vodorovně, ale vždy se sklonem (>2 %). FA ROTEX Solaris RPS3-06/

16 3 x Montáž Montáž snímače FlowSensor, FlowGuard (volitelně) Při montáži dbejte na směru průtoku měřicího zařízení. FlowSensor FlowSensor FLS20 Solaris (Obrázek 3-18, ), který je k dostání jako příslušenství, je měřicí zařízení, které současně zaznamenává průtočné množství v kolektorovém poli i vstupní teplotu. Rozsah měření se pohybuje mezi 0 a 20 l/min (průtočné množství) a 0 až 120 C (vstupní teplota). Naměřené hodnoty jsou zobrazeny na regulaci R3 Solaris. Regulací otáček provozního čerpadla regulace R3 Solaris automaticky přebírá při provozu zařízení nastavení vhodného průtoku. 1. Těsnění (b) nasaďte na solární vstupní přípojku (a) zásobníku teplé vody. 2. FlowSensor (c) našroubujte na solární vstupní přípojku (a) zásobníku teplé vody. 3. Nasaďte těsnění (e) a zásuvný fitink (f) namontujte na vstup FlowSensor (c). 4. Vstupní potrubí (g) (Ø 15 mm) zkraťte na potřebnou délku a zasuňte do zásuvného fitinku (f). 5. Kabel FlowSensor položte mezi FlowSensor (c) a regulaci R3 Solaris. 6. Kabel FlowSensor nasuňte na FlowSensor (c) a okraj základní desky regulace R3 Solaris, na polohu FLS (4-pólová, Obrázek 3-25). Obrázek 3-17 Montáž FlowSensor FLS Obrázek 3-18 FlowSensor FLS dodán s kabel 3 m FlowGuard Také jako příslušenství je k dostání FlowGuard FLG Solaris (Obrázek 3-20), ). Je to regulační ventil s integrovanou indikací průtoku, kterým může být nastaveno průtočné množství kolektorovým polem. Indikační rozmezí se pohybuje mez 2 a 16 l/min. 1. Těsnění vložte do vstupní přípojky (Obrázek 3-19). 2. Nasaďte a zašroubujte FlowGuard. 3. Nasaďte těsnění a zásuvný fitink namontujte na vstup FlowGuard. 4. Připravenou vstupní trubku zasuňte do zásuvného fitinku FlowGuard. Obrázek 3-19 Pracovní krok 1+2 Obrázek 3-20 Příslušenství FlowGuard FLG 16 FA ROTEX Solaris RPS3-06/2012

17 3 x Montáž Montáž snímače teploty OPATRNĚ! Snímač teploty v zásobníku regulace kotle nesmí být do ponorného pouzdra v žádném případě zaveden hlouběji než 75 cm. Příliš hluboko zavedený snímač teploty v zásobníku může vést k přehřátí zóny teplé vody a k "uváznutí" regulace kotle ve fázi plnění zásobníku. Obrázek 3-21 Pracovní krok 1 Obrázek 3-22 Pracovní krok 2+3 Obrázek 3-23 Pracovní krok Ohněte příložné pružiny na obou snímačích (snímač zpětného toku, snímač zásobníku regulace kotle) a zaveďte je do sondážní trubky. 2. Snímač zpětného toku v sondážní trubce vyrovnejte asi na 130 cm zásuvné hloubky (vázací pásek). 3. Snímač zásobníku v sondážní trubce vyrovnejte asi na 70 cm zásuvné hloubky (vázací pásek). 4. Do sondážní trubky zasuňte zátku a položte kabel. Obrázek 3-24 Pracovní krok 4 FA ROTEX Solaris RPS3-06/

18 3 x Montáž Příprava a umístění regulace CONF FLS TS Programovatelná zásuvka pro update softwaru FlowSensor Snímač teploty v zásobníku TR TK BSK Snímač teploty zpětného toku Snímač teploty kolektoru Blokovací kontakt hořáku P1/P2 F1 Power Provozní a zrychlovací čerpadlo Pojistka Síťový přívod Obrázek 3-25 Uspořádání vývodů 1. Dodané kabely pomocí zástrček na okraji základní desky upevněte na zadní stranu regulace. Zástrčky jsou proti záměně kódovány. Ve víku řízení je zobrazeno uspořádání vývodů. 2. Aby bylo zajištěno odlehčení od tahu, musí být všechny kabely položeny skrze labyrint. 3. Vedení snímače teploty kolektoru (integrováno ve spojovacím potrubí) přisvorkujte k zástrčce. 4. Zástrčku na okraji základní desky řízení nasuňte do polohy TK (2-pól., Obrázek 3-25). Obrázek 3-26 Pracovní krok 1 Obrázek 3-27 Pracovní krok 2 Obrázek 3-28 Pracovní krok 3 Obrázek 3-29 Základní položení kabelů: snímač zásobníku, zpětného toku, snímač kolektoru, přívod čerpadla a síťový přívod Obrázek 3-30 Rozšířené položení kabelů dodatečně s FlowSensor 5. Regulaci shora dolů zavěsit do upevňovacího úhelníku. Dbejte, aby kabelové smyčky ukazovaly směrem dolů (jako na "Obrázek 3-29" až "Obrázek 3-31"). 6. Položení kabelů zrychlovacího a provozního čerpadla: Červeně označený kabel připojte k provoznímu čerpadlu (dole). Neoznačený kabel připojte ke zrychlovacímu čerpadlu (nahoře). 7. Kabel regulace položte podél potrubí zpětného toku a zafixujte vázacím páskem. 18 FA ROTEX Solaris RPS3-06/2012

19 3 x Montáž Obrázek 3-31 Pracovní krok 5 Obrázek 3-32 Pracovní krok 6 Obrázek 3-33 Pracovní krok Umístění ochranného krytu Obrázek 3-34 Pracovní krok 1 Obrázek 3-35 Pracovní krok 2 Obrázek 3-36 Pracovní krok 3 1. Nasuňte a vyrovnejte ochranný kryt. Přitom ochranný kryt posuňte pod regulační skříň tak, aby se kolem regulace vytvořila stejnoměrná spára. 2. Ochranný kryt na obou stranách pomocí šroubů se zápustnou hlavou sešroubujte s regulační skříní. 3. Ochranný kryt upevněte na pod tím ležicí připojovací koleno zásobníku. K tomu účelu samořezný upevňovací šroub (předběžně namontovaný v ochranném krytu) opatrně našroubujte nad prohlubeň ve spodní části čelní strany pláště a poté nasuňte ochranné víko. Obrázek 3-37 Smontovaná RPS3 3.3 Spojení několika zásobníků teplé vody Rozšíření zásobníku ROTEX je systém spojovacích potrubí, který umožňuje paralelní zapojení několika zásobníků teplé vody, jež jsou schváleny pro použití v systému Solaris ROTEX. Sadou k rozšíření zásobníku Solaris CON SX ( ) může být každá "Regulační a čerpadlová jednotka RPS3", spojena se 2 zásobníky teplé vody použitelnými pro zařízení Solaris (Obrázek 3-38). Je možné maximálně 3 zásobníky teplé vody připojit k baterii zásobníku (sada k rozšíření zásobníku 2 pro 3. zásobník teplé vody - CON SXE ( ). Pro velká zařízení je možné spojit několik baterií zásobníku (viz také schémata pro velká zařízení v 7 "Hydraulické systémové napojení"). Volitelně nabízený ROTEX FlowGuard FLG ( ) zaručuje stejnoměrné plnění spojených zásobníků teplé vody. Pro jeden zásobník může být namontován jeden FlowGuard. FlowSensor se namontuje do společného vstupu (Obrázek 3-38). FA ROTEX Solaris RPS3-06/

20 3 x Montáž Funkce Solární zpětný tok je přes spojovací potrubí zpětného toku (Obrázek 3-38, pol. 5) odváděn ze solární zóny spojených zásobníků teplé vody. Společný zpětný tok je pomocí "Regulační a čerpadlová jednotka RPS3" (Obrázek 3-38, pol. 4) čerpán ke kolektorovému poli. Voda se ohřívá v kolektorovém poli a je jako solární vstup do zásobníku teplé vody zaváděna vstupním rozvodným potrubím (Obrázek 3-38, pol. 6). Protože průtočné množství může být při nasávání a vedení vody cirkulující v solárním systému do zásobníků teplé vody i přes provedené vyrovnání škrticími ventily FlowGuard (FLG) různé (Obrázek 3-38, rozdíl hladin " H"), je možné, že u neexistujícího vyrovnávacího potrubí jeden z obou zásobníků teplé vody "přeteče". Vestavbou vyronávacího potrubí AGL ( ) se zabrání nadměrnému vzestupu hladiny kapaliny v jednom ze zásobníku teplé vody. Aby bylo umožněno vyrovnání připojeného 3. zásobníku teplé vody, musí být připojena sada k rozšíření vyrovnávacího potrubí AGLE ( ). 1 Zásobník teplé vody 2 Oblast bez tlaku 3 Kolektorové pole 4 Regulační a čerpadlová jednotka RPS3 5 Spojovací potrubí zpětného toku (oblast bez tlaku) 6 Vstupní rozváděcí potrubí Solaris 7 Potrubí zpětného toku Solaris 8 Vstupní potrubí Solaris Obrázek 3-38 Princip činnosti spojení zásobníku AGL Vyrovnávací potrubí AGLE Sada k rozšíření vyrovnávacího potrubí CON SX Sada rozšíření zásobníku CON SXE Sada rozšíření zásobníku 2 H Rozdíl hladin v oblasti zásobniku bez tlaku FLS FlowSensor FLG FlowGuard Montáž rozšíření pro 2 zásobníky teplé vody VÝSTRAHA! Nebezpečí opaření po uvolnění spojovacích potrubí od nádrže zásobníku nebo při práci na hydraulice "Regulační a čerpadlová jednotka" (např. při výměně čerpadla). Před prací na připojovacím potrubím nebo hydraulickém systému vyprázdněte nádrž zásobníku (oblast bez tlaku). OPATRNĚ! Při montáži může uniknout velké množství vody ze zásobníku teplé vody. Sadu rozšíření zásobníku Solaris namontujte dříve, než bude zásobník teplé vody (oblast bez tlaku) naplněn vodou. Má-li být solární zařízení připojeno k zásobníku teplé vody, který je již v provozu, musí být napřed vyprázdněna oblast zásobníku bez tlaku. 20 FA ROTEX Solaris RPS3-06/2012

21 3 x Montáž 1. Montáž RPS3 bez umístění krytu (viz kapitolu 3.2). 2. Od 2. zásobníku odšroubujte ochranné víko přípojky zpětného toku Solaris (viz kapitolu 2.1, Obrázek 2-1, pol. 17). 3. Zásobník teplé vody Solaris vyrovnejte. Vzdálenost (střed zásobníku) musí činit 830 mm. Přitom dodržovat i doporučenou vzdálenost od stěny 200 mm. 4. Příprava připojovacího kolena zásobníku na "Regulační a čerpadlová jednotka RPS3". K tomu účelu na straně rozšíření odstraňte přidržovací třmen a podle dosavadní konstrukce odstraňte kulový kohout nebo zaslepovací zátku (Strana 14 pracovní krok 3). 5. Odstraněný díl namontujte na spojovací potrubí zpětného toku na 2. připojovacím kolenu zásobníku předběžně namontovaného na ROTEX. 6. Takto zkompletované potrubí zpětného toku volným zásuvným fitinkem (Ø 28) nasuňte na volný výstup připojovacího kolena zásobníku "Regulační a čerpadlová jednotka RPS3". 7. Potrubí zpětného toku upevněte k přípojce zpětného toku 2. zásobníku pomocí převlečné matice. K tomu účelu napřed dodané ploché těsnění vložte do převlečné matice. 8. Spodní uzavírací víko příslušné strany odstraňte z ochranného krytu. 9. Nasaďte ochranný kryt nádrže zásobníku (viz kapitolu 3.2.5). 10. Vždy jeden FlowGuard (volitelně) namontujte na vstupní přípojku Solaris nádrže zásobníku (viz kapitolu 3.2.2). 11. Vstupní rozváděcí potrubí vlevo a vpravo namontujte na spojovací T kus (Obrázek 3-39, pol ). 12. Plochá těsnění položte na oba FlowGuard a vstupní rozváděcí potrubí pomocí převlečné matice sešroubujte s oběma FlowGuard. 13. Těsnění umístěte na spojovací T kus a našroubujte dvojitou převlečnou matici (1"). 14. Těsnění vložte do dvojité převlečné matice (1"). 15. Namontujte FlowSensor (viz kapitolu 3.2.2). 1 ROTEX zásobník teplé vody 2 Regulační a čerpadlová jednotka RPS3 3 Vstupní rozváděcí potrubí Solaris 4 Spojovací T kus AGL CON SX (A) CON SX (B) FLS FLG Vyrovnávací potrubí Sada rozšíření zásobníku (dole) Sada rozšíření zásobníku (nahoře) FlowSensor FlowGuard Obrázek 3-39 Montáž rozšíření pro 2 zásobníky teplé vody (znázorněno na 2 Sanicube Solaris) FA ROTEX Solaris RPS3-06/

22 4 x Uvedení do provozu a uvedení mimo provoz 4.1 Uvedení do provozu do provozu a uvedení mimo provoz VÝSTRAHA! Zařízení Solaris může být uvedeno do provozu až po vytvoření všech hydraulických a elektrických spojek. Neodborné uvedení do provozu negativně ovlivňuje funkci a může vést k poškození celého zařízení. Instalaci a uvádění do provozu by proto měli provádět jen autorizovaní a vyškolení odborníci pro vytápění ROTEX. OPATRNĚ! Všechny následovně uvedené práce provádějte v daném pořadí! Zařízení se snímačem FlowSensor 1. Plnění nádrže zásobníku: Naplňte tepelný výměník pitné vody. Objem vyrovnávacího zásobníku naplňte pomocí napouštěcího a vypouštěcího kohoutu (volitelný kohout KFE ) na "Regulační a čerpadlová jednotka RPS3", až začne na bezpečnostním přepadu unikat voda. Uzavřete napouštěcí a vypouštěcí kulový ventil (volitelný kohout KFE ). 2. Zapněte regulaci R3 Solaris. Začíná inicializační fáze. 3. Po ukončení inicializační fáze (indikace teploty) naplňte a odvzdušněte zařízení Solaris současným stisknutím obou tlačítek se šipkami (spuštění ručního provozu). Obě čerpadla nyní běží na plný výkon a zařízení Solaris je vystaveno maximálně možnému provoznímu tlaku. Zařízení Solaris se plní, vzduch uniká vstupním potrubím do vzduchového prostoru nádrže zásobníku. 4. Proveďte vizuální kontrolu těsnosti na všech spojovacích místech v domě a na střeše. Přitom vzniklé netěsnosti odborně utěsněte. 5. Vypněte regulaci R3 Solaris. 6. V zásobníku teplé vody Solaris zkontrolujte výšku hladiny. 7. Nastavení doby plnění: Uvádění do provozu při mrazu může způsobit poškození celého zařízení. Uvádění do provozu při venkovních teplotách pod 0 C jen při zajištění teploty vody minimálně 5 C v solárním okruhu (např. předchozí ohřev zásobníku teplé vody). ROTEX doporučuje, aby zařízení nebylo uváděno do provozu při extrémním mrazu. Během několika minut musí indikace výšky hladiny v zásobníku teplé vody Solaris zase téměř dosahovat úrovně náplně. Příčinou nepatrně nižší výšky hladiny je setrvání menšího množství vody ve spodních trubkách sběračů kolektorů. U správného vyrovnání kolektorového pole toto množství vody i při působení mrazu neškodí kolektoru, protože je k dispozici dostatečně velký prostor k roztažení. Jestliže výška hladiny zůstane výrazně pod úrovní náplně, může toto představovat upozornění na skryté netěsnosti nebo chybné vedení potrubí (vodní kapsy). V tomto případě musí být zařízení ještě jednou velmi přesně zkontrolováno. Znovu zapněte regulaci R3 Solaris (inicializační fáze začíná). Po ukončení inicializační fáze (indikace teploty) spusťte ruční provoz současným stisknutím obou tlačítek se šipkami. Sledujte čas, během kterého bude zařízení Solaris úplně naplněno. Zařízení je úplně naplněné, pokud již neslyšíte žádné zvuky vzduchu a je zobrazena stabilní hodnota pro průtok (místo měření "průtok" nastavte tlačítky se šipkami). Stanovený čas s připočtením 20 s nastavte na parametru "čas P2" (viz část 5.3.6). 22 FA ROTEX Solaris RPS3-06/2012

23 4 x Uvedení do provozu a uvedení mimo provoz 8. Regulaci R3 Solaris přepnete do automatického provozu současným stisknutím obou tlačítek se šipkami nebo opětovným vypnutím, zapnutím. Nyní je zařízení Solaris připraveno k provozu. 9. Jen při připojení RPS3 Regulační a čerpadlová jednotka k několika zásobníkům teplé vody Solaris: Celý průtok naměřený snímačem FlowSensor na vstupu Solaris musí být stejnoměrně rozdělen na všechny připojené zásobníky teplé vody Solaris. K regulaci se doporučuje použít FlowGuard (FLG) na každém zásobníku. 10. Zaškolte provozovatele, vyplňte přejímací protokol a ten zašlete na adresu uvedenou na zadní straně tohoto návodu Zařízení bez snímače FlowSensor U zařízení bez snímače FlowSensor musí být na vstupní přípojku zásobníku vestavěn regulační ventil (FlowGuard). 1. Plnění nádrže zásobníku: Naplňte tepelný výměník pitné vody. Objem vyrovnávacího zásobníku naplňte pomocí napouštěcího a vypouštěcího kohoutu (volitelný kohout KFE ) na "Regulační a čerpadlová jednotka RPS3", až začne na bezpečnostním přepadu unikat voda. Uzavřete napouštěcí a vypouštěcí kulový ventil (volitelný kohout KFE ). 2. Zapněte regulaci R3 Solaris. Správný průtok v solárním okruhu se automaticky nastavuje regulací otáček provozního čerpadla. U celkové výšky zařízení pod 10 m může být snížen elektrický příkon provozního čerpadla P1 tím, že se nastaví menší výkon na stupňovém spínači čerpadla. Předpokladem je, aby se po snížení výkonu ještě bezproblémově naplnil systém a bylo dosaženo průtoku podle Tab Zrychlovací čerpadlo by mělo být zásadně nastaveno na výkonnostní stupeň 3. Začíná inicializační fáze. 3. Po ukončení inicializační fáze (indikace teploty) naplňte a odvzdušněte zařízení současným stisknutím obou tlačítek se šipkami (spuštění ručního provozu). Obě čerpadla nyní běží na plný výkon a zařízení je vystaveno maximálně možnému provoznímu tlaku. Zařízení se plní, vzduch uniká vstupním potrubím do vzduchového prostoru nádrže zásobníku. Obtokový otvor v regulačním ventilu FlowGuard zajistí, že se zařízení může i u úplně uzavřeného ventilu automaticky odvzdušňovat. 4. Úplně uzavřete regulační ventil. Zařízení je nyní vystaveno maximálně možnému provoznímu tlaku. 5. Proveďte vizuální kontrolu těsnosti na všech spojovacích místech v domě a na střeše. Vzniklé netěsnosti odborně utěsněte. 6. Průtok nastavte podle počtu kolektorů. Směrné hodnoty pro nastavení ventilu viz Tab Protože při uvádění do provozu v ručním provozu běží obě čerpadla, mělo by být základní nastavení provedeno na horní mezní hodnoty. U celkové výšky zařízení pod 10 m může být snížen elektrický příkon provozního čerpadla P1 tím, že se nastaví menší výkon na stupňovém spínači čerpadla. Předpokladem je, aby se po snížení výkonu ještě bezproblémově naplnil systém a bylo dosaženo průtoku podle Tab Zrychlovací čerpadlo by mělo být zásadně nastaveno na výkonnostní stupeň 3. Tab. 4-1 Počet kolektorů Žád. průtok v l/min Žád. průtok v l/hod 2 3,0 až 4,0 180 až ,5 až 6,0 270 až ,0 až 8,0 360 až ,5 až 10,0 450 až 600 Směrné hodnoty k nastavení průtoku při provozu bez snímače průtoku FA ROTEX Solaris RPS3-06/

24 4 x Uvedení do provozu a uvedení mimo provoz 7. Vypněte regulaci R3 Solaris. 8. V zásobníku teplé vody Solaris zkontrolujte výšku hladiny. 9. Nastavení doby plnění: Definitivní nastavení ventilů může být stanoveno jen ve sluneční den, při normálním provozu zařízení (jen jedno čerpadlo), na základě vyskytujících se teplotních rozdílů. Při dobrém slunečním záření byste měli nastavit teplotu kolektorů asi o 10 až 15 K nad teplotu zpětného toku. Při vestavbě měřiče průtoku tepla do systému může být průtok nastaven podle indikace. V normálním provozu (provozní čerpadlo zap./zrychlovací čerpadlo vyp.) má hodnota pro kolektor činit asi 90 až 120 l/h (1,5 až 2,0 l/min). Během několika minut musí indikace výšky hladiny v zásobníku teplé vody Solaris zase téměř dosahovat úrovně náplně. Příčinou nepatrně nižší výšky hladiny je setrvání menšího množství vody ve spodních trubkách sběračů kolektorů. U správného vyrovnání kolektorového pole toto množství vody i při působení mrazu neškodí kolektoru, protože je k dispozici dostatečně velký prostor k roztažení. Jestliže výška hladiny zůstane výrazně pod úrovní náplně, může toto představovat upozornění na skryté netěsnosti nebo chybné vedení potrubí (vodní kapsy). V tomto případě musí být zařízení ještě jednou velmi přesně zkontrolováno. Znovu zapněte regulaci R3 Solaris (inicializační fáze začíná). Po ukončení inicializační fáze (indikace teploty) spusťte ruční provoz současným stisknutím obou tlačítek se šipkami. Sledujte čas, během kterého bude zařízení úplně naplněno. Zařízení je úplně naplněné, pokud již neslyšíte žádné zvuky vzduchu a je zobrazena stabilní hodnota pro průtok (indikace průtoku ve FlowGuard se již nepohybuje). Stanovený čas s připočtením 20 s nastavte na parametru "čas P2" (viz část 5.3.6). 10. Regulaci R3 Solaris přepnete do automatického provozu současným stisknutím obou tlačítek se šipkami nebo opětovným vypnutím, zapnutím. Nyní je zařízení Solaris připraveno k provozu. Čerpadla se zapnou jen tehdy, je-li teplota kolektorů vyšší než minimální hodnota (propojení s teplotou protimrazové ochrany viz kapitolu ) a nižší než nastavená přípustná maximální teplota. Je-li mezi vypnutím a zapnutím v pracovním kroku 10 delší časová prodleva, může se teplota kolektoru pohybovat mimo přípustný rozsah. Zapnutím ručního provozu na několik málo minut může být zařízení i přesto ručně spuštěno (viz kapitolu 5.2.5). 11. Zhotovte tepelnou izolaci na spojovacích místech. 12. Zaškolte provozovatele, vyplňte přejímací protokol a ten zašlete na adresu uvedenou na zadní straně tohoto návodu. 24 FA ROTEX Solaris RPS3-06/2012

25 4 x Uvedení do provozu a uvedení mimo provoz 4.2 Uvedení mimo provoz Přechodné odstavení OPATRNĚ! Odstavený topný systém může při mrazu zamrznout, a tím může dojít k jeho poškození. Odstavený topný systém v případě nebezpečí mrazu vyprázdněte. OPATRNĚ! Po delší dobu vypnutá čerpadla mohou váznout. U přechodně odstavených zařízení Solaris je také deaktivována ochranná funkce vůči váznutí čerpadel (funkce periodického zapínání čerpadla). Při opětovném uvádění do provozu zkontrolujte správnou funkci čerpadla. Uvázlá čerpadla musí být většinou zase uvolněna ručně. Vypnutím hlavním vypínačem regulace R3 Solaris nebo odpojením síťové zástrčky od napájení může být zařízení Solaris ROTEX přechodně odstaveno. Při nebezpečí mrazu musí: zařízení Solaris ROTEX se zase uvede do provozu nebo budou učiněna vhodná opatření k protimrazové ochraně pro připojený topný systém a zásobník teplé vody (např. vyprázdnění). Hrozí-li nebezpečí mrazu jen po několik dní, můžete se na základě velmi dobré tepelné izolace zříci vyprázdnění zásobníku teplé vody Solaris ROTEX, pokud bude pravidelně sledována teplota zásobníku a ta neklesne pod +3 C. Tím ovšem není zajištěna protimrazová ochrana pro připojené rozvodné zařízení tepla. Vyprázdnění nádrže zásobníku Vypněte hlavní vypínač a zajistěte jej proti opětovnému zapnutí. Jen GSU: Uzavřete plynový uzavírací ventil. Hadici s hadicovou přípojkou připojte k napouštěcímu a vypouštěcímu kulovému ventilu (volitelný kohout KFE ) na zpětném toku Solaris. Vypusťte obsah vody nádrže Definitivní odstavení Uvedení zařízení Solaris ROTEX mimo provoz (Kapitola "Přechodné odstavení"). "Regulační a čerpadlová jednotka RPS3" odpojte od všech elektrických a vodních přípojek. "Regulační a čerpadlová jednotka RPS3" demontujte podle návodu k montáži (Kapitola 3 "Montáž") v obráceném pořadí. "Regulační a čerpadlová jednotka RPS3" odborně zlikvidujte. Pokyny k likvidaci ROTEX má díky ekologické konstrukci zařízení Solaris všechny předpoklady k ekologické likvidaci. Při likvidaci vznikají jen takové odpady, které mohou být zavezeny buď k recyklaci daného materiálu nebo tepelnému zhodnocení. Použité materiály, které jsou vhodné k recyklaci materiálu, můžete roztřídit podle jednotlivých materiálů. Označení výrobku znamená, že elektronické a elektrické výrobky nesmí být likvidovány s netříděným domácím odpadem. Správná likvidace a likvidace odpovídající příslušným národním ustanovením v zemi použití je v odpovědnosti provozovatele. Demontáž systému, manipulace s chladivem, olejem a jinými díly přináleží jen kvalifikovanému montérovi. Likvidace jen u zařízení, které se specializuje na opětovné použití, recyklaci a opětovné zhodnocení. Další informace získáte u instalační firmy nebo kompetentního místního úřadu. FA ROTEX Solaris RPS3-06/
