Důležité bezpečnostní pokyny Bezpečnostní pokyny pro šicí stroje pro domácnost podle normy EN , příp. IEC

Rozměr: px
Začít zobrazení ze stránky:

Download "Důležité bezpečnostní pokyny Bezpečnostní pokyny pro šicí stroje pro domácnost podle normy EN 60335-2-28, příp. IEC 335-2-28."

Transkript

1 Návod k obsluze

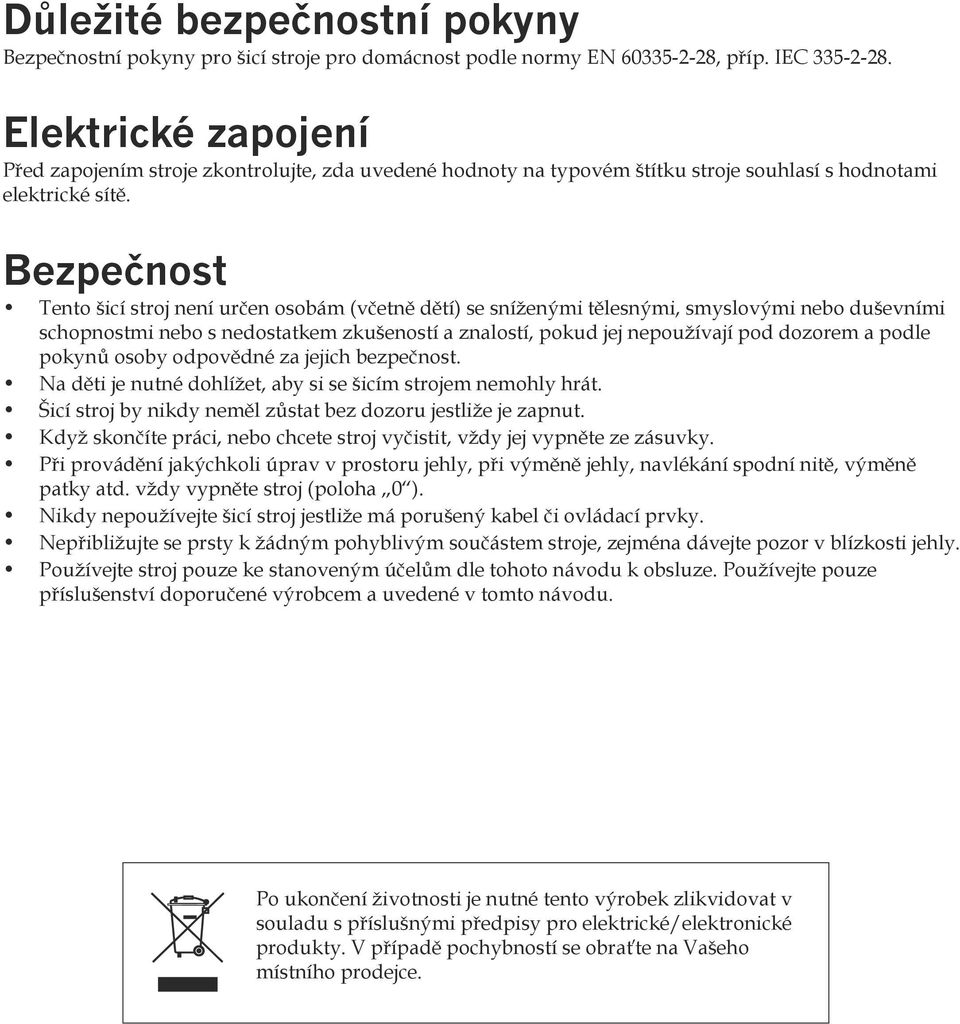

2 Důležité bezpečnostní pokyny Bezpečnostní pokyny pro šicí stroje pro domácnost podle normy EN , příp. IEC Elektrické zapojení Před zapojením stroje zkontrolujte, zda uvedené hodnoty na typovém štítku stroje souhlasí s hodnotami elektrické sítě. Bezpečnost Tento šicí stroj není určen osobám (včetně dětí) se sníženými tělesnými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jej nepoužívají pod dozorem a podle pokynů osoby odpovědné za jejich bezpečnost. Na děti je nutné dohlížet, aby si se šicím strojem nemohly hrát. Šicí stroj by nikdy neměl zůstat bez dozoru jestliže je zapnut. Když skončíte práci, nebo chcete stroj vyčistit, vždy jej vypněte ze zásuvky. Při provádění jakýchkoli úprav v prostoru jehly, při výměně jehly, navlékání spodní nitě, výměně patky atd. vždy vypněte stroj (poloha 0 ). Nikdy nepoužívejte šicí stroj jestliže má porušený kabel či ovládací prvky. Nepřibližujte se prsty k žádným pohyblivým součástem stroje, zejména dávejte pozor v blízkosti jehly. Používejte stroj pouze ke stanoveným účelům dle tohoto návodu k obsluze. Používejte pouze příslušenství doporučené výrobcem a uvedené v tomto návodu. Po ukončení životnosti je nutné tento výrobek zlikvidovat v souladu s příslušnými předpisy pro elektrické/elektronické produkty. V případě pochybností se obraťte na Vašeho místního prodejce.

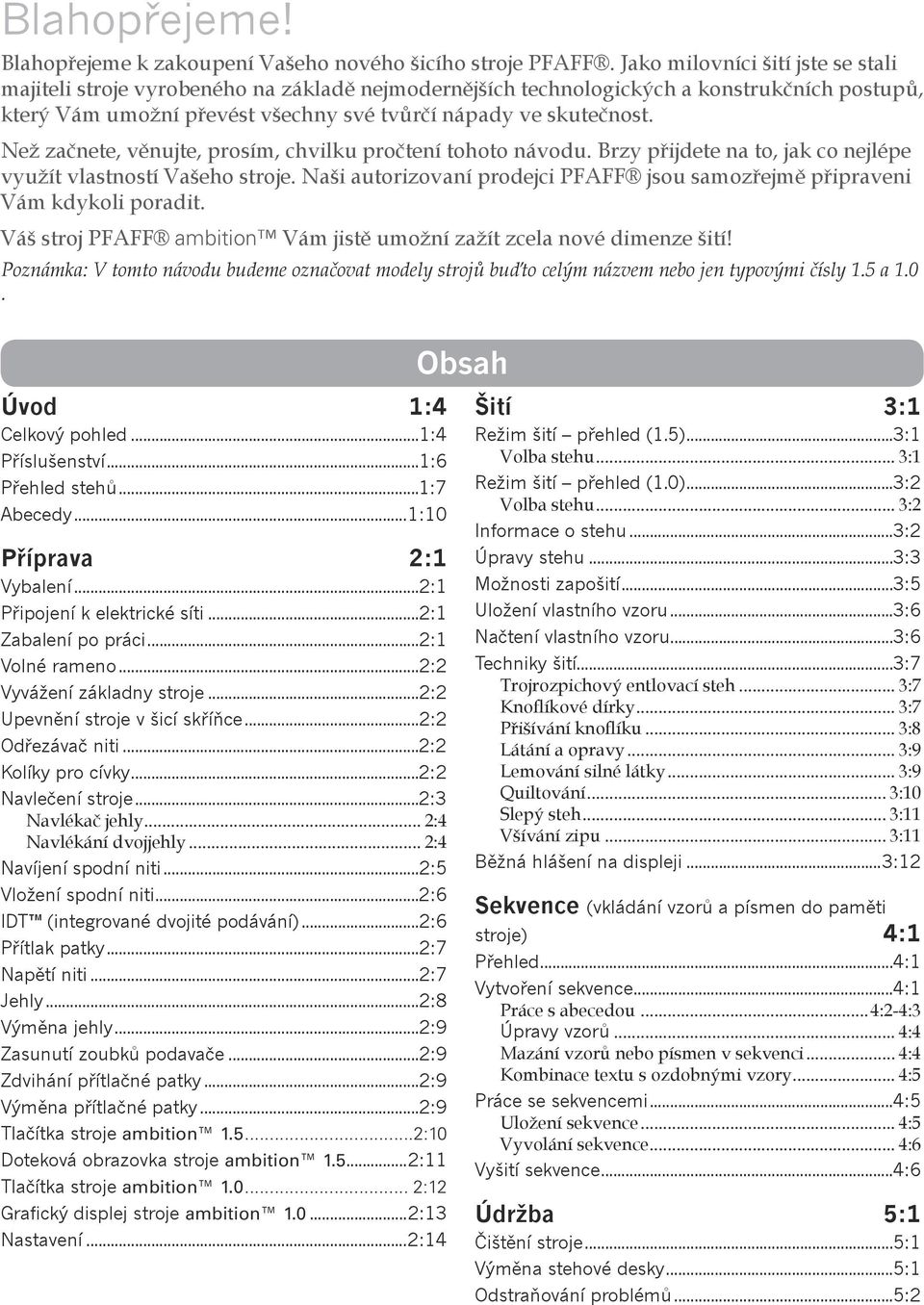

3 Blahopřejeme! Blahopřejeme k zakoupení Vašeho nového šicího stroje PFAFF. Jako milovníci šití jste se stali majiteli stroje vyrobeného na základě nejmodernějších technologických a konstrukčních postupů, který Vám umožní převést všechny své tvůrčí nápady ve skutečnost. Než začnete, věnujte, prosím, chvilku pročtení tohoto návodu. Brzy přijdete na to, jak co nejlépe využít vlastností Vašeho stroje. Naši autorizovaní prodejci PFAFF jsou samozřejmě připraveni Vám kdykoli poradit. Váš stroj PFAFF ambition Vám jistě umožní zažít zcela nové dimenze šití! Poznámka: V tomto návodu budeme označovat modely strojů buďto celým názvem nebo jen typovými čísly 1.5 a 1.0. Obsah Úvod 1:4 Celkový pohled...1:4 Příslušenství...1:6 Přehled stehů...1:7 Abecedy...1:10 Příprava 2:1 Vybalení...2:1 Připojení k elektrické síti...2:1 Zabalení po práci...2:1 Volné rameno...2:2 Vyvážení základny stroje...2:2 Upevnění stroje v šicí skříňce...2:2 Odřezávač niti...2:2 Kolíky pro cívky...2:2 Navlečení stroje...2:3 Navlékač jehly... 2:4 Navlékání dvojjehly... 2:4 Navíjení spodní niti...2:5 Vložení spodní niti...2:6 IDT (integrované dvojité podávání)...2:6 Přítlak patky...2:7 Napětí niti...2:7 Jehly...2:8 Výměna jehly...2:9 Zasunutí zoubků podavače...2:9 Zdvihání přítlačné patky...2:9 Výměna přítlačné patky...2:9 Tlačítka stroje ambition :10 Doteková obrazovka stroje ambition :11 Tlačítka stroje ambition :12 Grafický displej stroje ambition :13 Nastavení...2:14 Šití 3:1 Režim šití přehled (1.5)...3:1 Volba stehu... 3:1 Režim šití přehled (1.0)...3:2 Volba stehu... 3:2 Informace o stehu...3:2 Úpravy stehu...3:3 Možnosti zapošití...3:5 Uložení vlastního vzoru...3:6 Načtení vlastního vzoru...3:6 Techniky šití...3:7 Trojrozpichový entlovací steh... 3:7 Knoflíkové dírky... 3:7 Přišívání knoflíku... 3:8 Látání a opravy... 3:9 Lemování silné látky... 3:9 Quiltování... 3:10 Slepý steh... 3:11 Všívání zipu... 3:11 Běžná hlášení na displeji...3:12 Sekvence (vkládání vzorů a písmen do paměti stroje) 4:1 Přehled...4:1 Vytvoření sekvence...4:1 Práce s abecedou...4:2-4:3 Úpravy vzorů... 4:4 Mazání vzorů nebo písmen v sekvenci... 4:4 Kombinace textu s ozdobnými vzory... 4:5 Práce se sekvencemi...4:5 Uložení sekvence... 4:5 Vyvolání sekvence... 4:6 Vyšití sekvence...4:6 Údržba 5:1 Čištění stroje...5:1 Výměna stehové desky...5:1 Odstraňování problémů...5:2

4 Úvod Celkový pohled na stroj Úvod :4 Přední strana 1. Víko s tabulkou stehů 2. Štěrbiny pro navlékání niti 3. Posuvný ovladač rychlosti 4. Odřezávač niti 5. LED osvětlení 6. Vestavěný navlékač jehly 7. Knoflíková páčka 8. Jehelní tyč 9. Stehová deska 10. Kryt spodní niti 11. Spodní vedení vrchní nitě 12. Páčka pro zdvihání přítlačné patky 13. Šroubek jehly 14. Vodítko horní niti 15. Patková tyč a držák přítlačné patky 16. Přítlačná patka 17. Volné rameno 18. Tlačítka a doteková obrazovka (ambition 1.5) 19. Ruční kolo 20. Tlačítka a grafický displej (ambition 1.0)

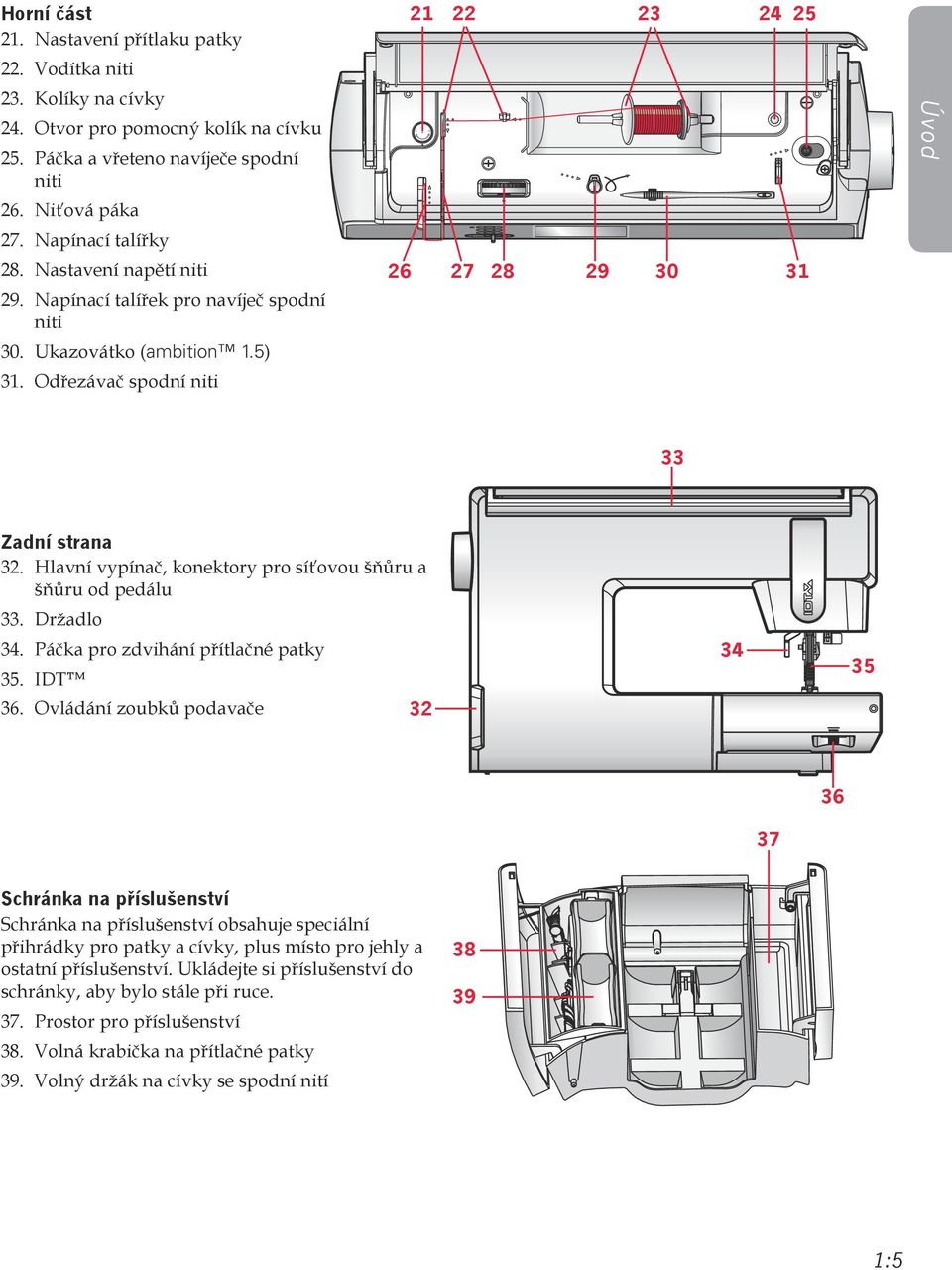

5 Horní část 21. Nastavení přítlaku patky 22. Vodítka niti 23. Kolíky na cívky 24. Otvor pro pomocný kolík na cívku 25. Páčka a vřeteno navíječe spodní niti 26. Niťová páka 27. Napínací talířky 28. Nastavení napětí niti 29. Napínací talířek pro navíječ spodní niti 30. Ukazovátko (ambition 1.5) 31. Odřezávač spodní niti Úvod 33 Zadní strana 32. Hlavní vypínač, konektory pro síťovou šňůru a šňůru od pedálu 33. Držadlo 34. Páčka pro zdvihání přítlačné patky 35. IDT 36. Ovládání zoubků podavače Schránka na příslušenství Schránka na příslušenství obsahuje speciální přihrádky pro patky a cívky, plus místo pro jehly a ostatní příslušenství. Ukládejte si příslušenství do schránky, aby bylo stále při ruce. 37. Prostor pro příslušenství 38. Volná krabička na přítlačné patky 39. Volný držák na cívky se spodní nití :5

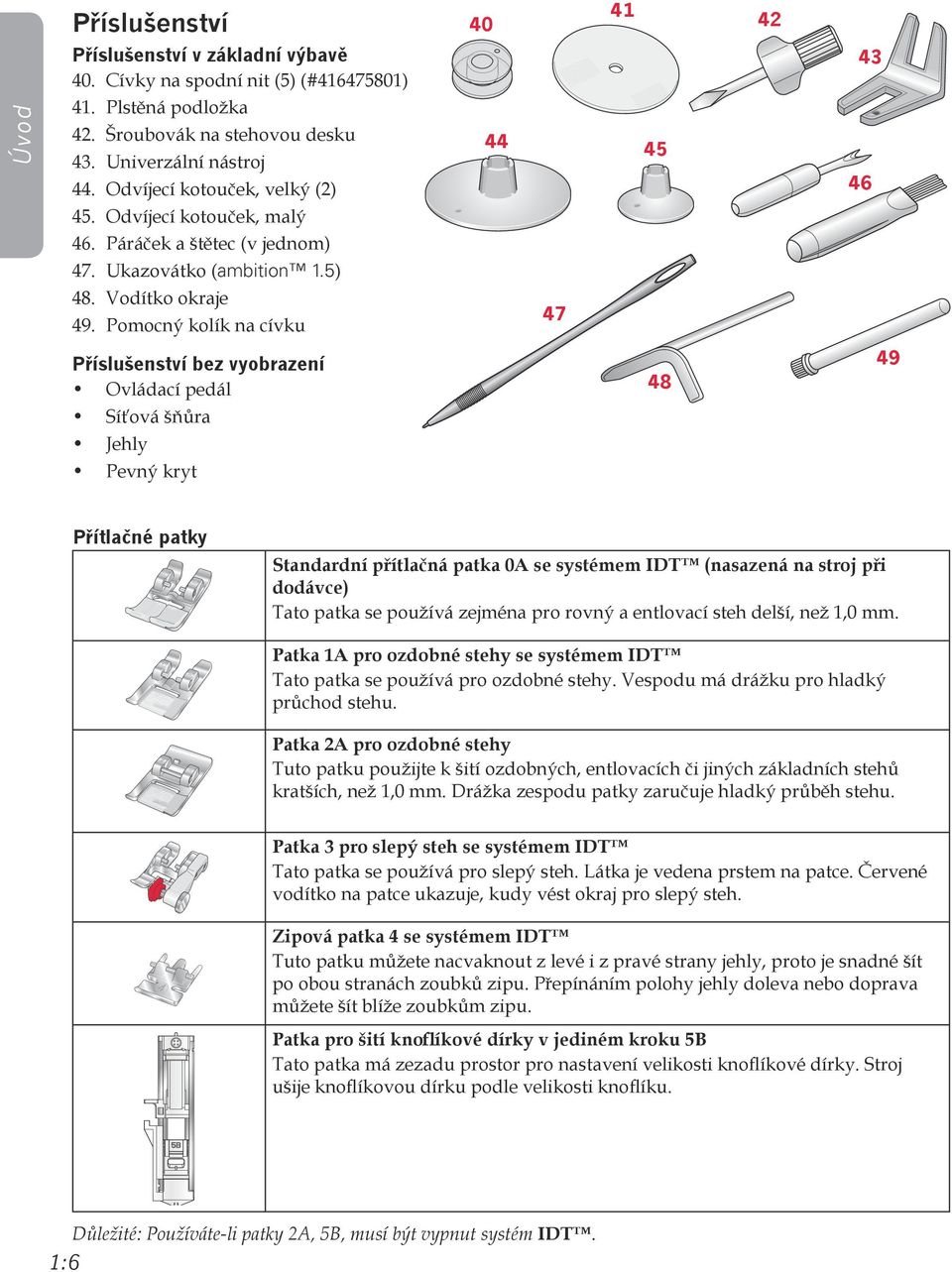

6 Příslušenství Příslušenství v základní výbavě 40. Cívky na spodní nit (5) (# ) 43 Úvod 41. Plstěná podložka 42. Šroubovák na stehovou desku 43. Univerzální nástroj 44. Odvíjecí kotouček, velký (2) Odvíjecí kotouček, malý 46. Páráček a štětec (v jednom) 47. Ukazovátko (ambition 1.5) 48. Vodítko okraje 49. Pomocný kolík na cívku 47 Příslušenství bez vyobrazení Ovládací pedál Síťová šňůra Jehly Pevný kryt Přítlačné patky Standardní přítlačná patka 0A se systémem IDT (nasazená na stroj při dodávce) Tato patka se používá zejména pro rovný a entlovací steh delší, než 1,0 mm. Patka 1A pro ozdobné stehy se systémem IDT Tato patka se používá pro ozdobné stehy. Vespodu má drážku pro hladký průchod stehu. Patka 2A pro ozdobné stehy Tuto patku použijte k šití ozdobných, entlovacích či jiných základních stehů kratších, než 1,0 mm. Drážka zespodu patky zaručuje hladký průběh stehu. Patka 3 pro slepý steh se systémem IDT Tato patka se používá pro slepý steh. Látka je vedena prstem na patce. Červené vodítko na patce ukazuje, kudy vést okraj pro slepý steh. Zipová patka 4 se systémem IDT Tuto patku můžete nacvaknout z levé i z pravé strany jehly, proto je snadné šít po obou stranách zoubků zipu. Přepínáním polohy jehly doleva nebo doprava můžete šít blíže zoubkům zipu. Patka pro šití knoflíkové dírky v jediném kroku 5B Tato patka má zezadu prostor pro nastavení velikosti knoflíkové dírky. Stroj ušije knoflíkovou dírku podle velikosti knoflíku. 1:6 Důležité: Používáte-li patky 2A, 5B, musí být vypnut systém IDT.

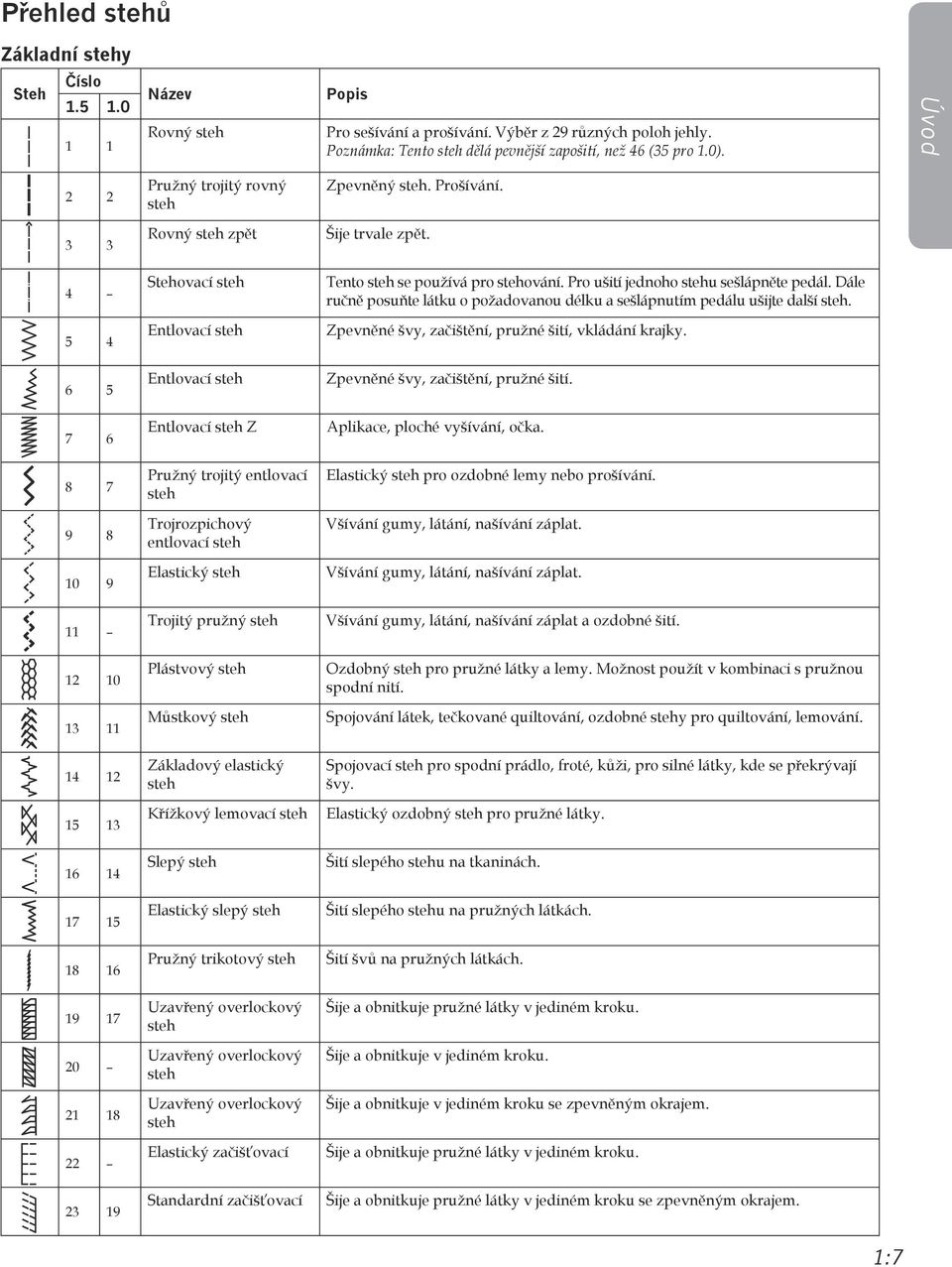

7 Přehled stehů Základní stehy Steh Číslo Název Rovný steh Popis Pro sešívání a prošívání. Výběr z 29 různých poloh jehly. Poznámka: Tento steh dělá pevnější zapošití, než 46 (35 pro 1.0). Úvod 2 2 Pružný trojitý rovný steh Zpevněný steh. Prošívání. 3 3 Rovný steh zpět Šije trvale zpět. 4 Stehovací steh Tento steh se používá pro stehování. Pro ušití jednoho stehu sešlápněte pedál. Dále ručně posuňte látku o požadovanou délku a sešlápnutím pedálu ušijte další steh. 5 4 Entlovací steh Zpevněné švy, začištění, pružné šití, vkládání krajky. 6 5 Entlovací steh Zpevněné švy, začištění, pružné šití. 7 6 Entlovací steh Z Aplikace, ploché vyšívání, očka. 8 7 Pružný trojitý entlovací steh Elastický steh pro ozdobné lemy nebo prošívání. 9 8 Trojrozpichový entlovací steh Všívání gumy, látání, našívání záplat Elastický steh Všívání gumy, látání, našívání záplat. 11 Trojitý pružný steh Všívání gumy, látání, našívání záplat a ozdobné šití Plástvový steh Ozdobný steh pro pružné látky a lemy. Možnost použít v kombinaci s pružnou spodní nití Můstkový steh Spojování látek, tečkované quiltování, ozdobné stehy pro quiltování, lemování Základový elastický steh Spojovací steh pro spodní prádlo, froté, kůži, pro silné látky, kde se překrývají švy Křížkový lemovací steh Elastický ozdobný steh pro pružné látky Slepý steh Šití slepého stehu na tkaninách Elastický slepý steh Šití slepého stehu na pružných látkách Pružný trikotový steh Šití švů na pružných látkách Uzavřený overlockový steh Šije a obnitkuje pružné látky v jediném kroku. 20 Uzavřený overlockový steh Šije a obnitkuje v jediném kroku Uzavřený overlockový steh Šije a obnitkuje v jediném kroku se zpevněným okrajem. 22 Elastický začišťovací Šije a obnitkuje pružné látky v jediném kroku Standardní začišťovací Šije a obnitkuje pružné látky v jediném kroku se zpevněným okrajem. 1:7

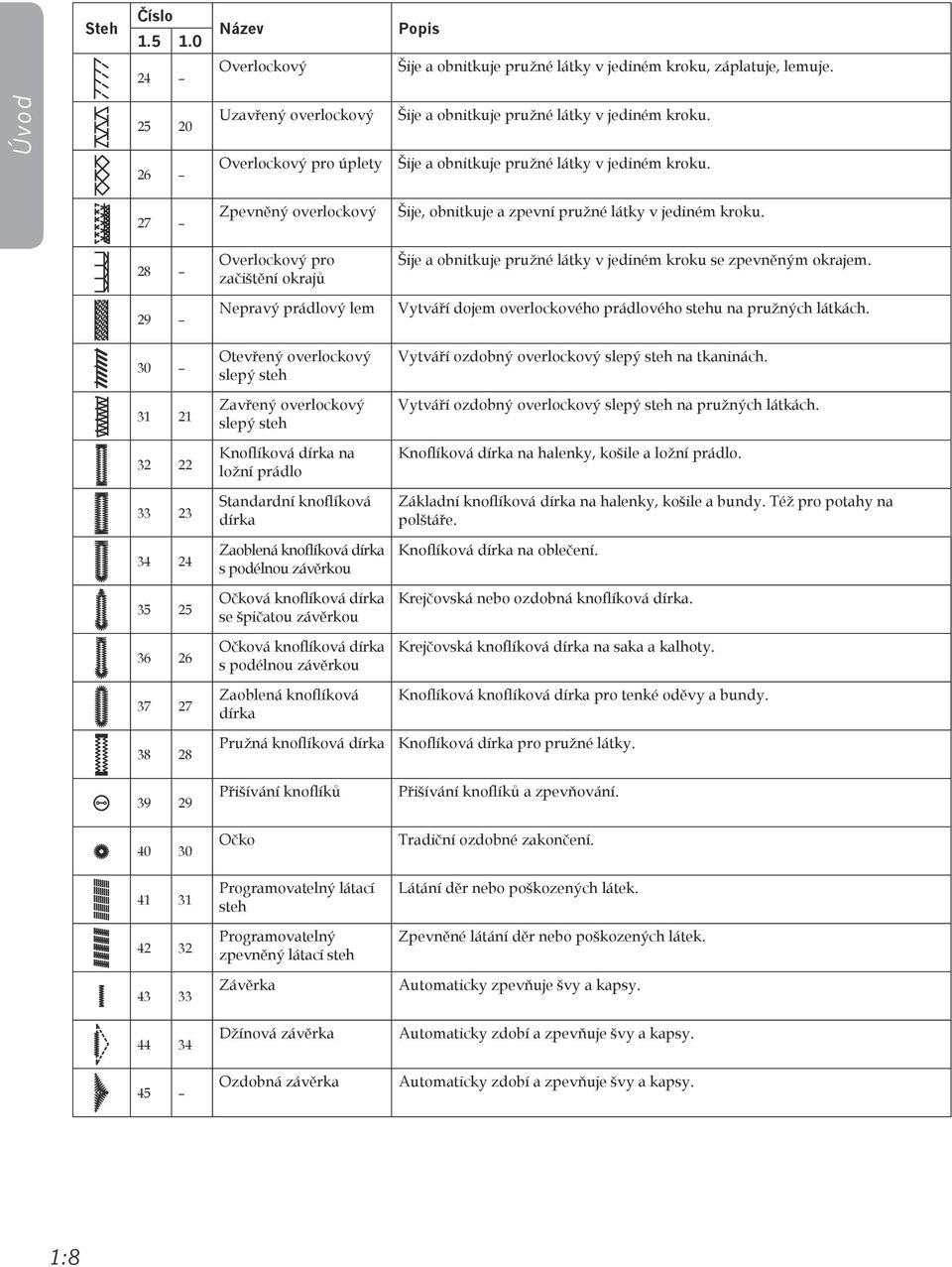

8 Steh Číslo Název Overlockový Popis Šije a obnitkuje pružné látky v jediném kroku, záplatuje, lemuje. Úvod Uzavřený overlockový Overlockový pro úplety Šije a obnitkuje pružné látky v jediném kroku. Šije a obnitkuje pružné látky v jediném kroku. 27 Zpevněný overlockový Šije, obnitkuje a zpevní pružné látky v jediném kroku. 28 Overlockový pro začištění okrajů Šije a obnitkuje pružné látky v jediném kroku se zpevněným okrajem. 29 Nepravý prádlový lem Vytváří dojem overlockového prádlového stehu na pružných látkách. 30 Otevřený overlockový slepý steh Vytváří ozdobný overlockový slepý steh na tkaninách Zavřený overlockový slepý steh Vytváří ozdobný overlockový slepý steh na pružných látkách Knoflíková dírka na ložní prádlo Knoflíková dírka na halenky, košile a ložní prádlo Standardní knoflíková dírka Základní knoflíková dírka na halenky, košile a bundy. Též pro potahy na polštáře Zaoblená knoflíková dírka s podélnou závěrkou Knoflíková dírka na oblečení Očková knoflíková dírka se špičatou závěrkou Krejčovská nebo ozdobná knoflíková dírka Očková knoflíková dírka s podélnou závěrkou Krejčovská knoflíková dírka na saka a kalhoty Zaoblená knoflíková dírka Knoflíková knoflíková dírka pro tenké oděvy a bundy Pružná knoflíková dírka Knoflíková dírka pro pružné látky Přišívání knoflíků Přišívání knoflíků a zpevňování Očko Tradiční ozdobné zakončení Programovatelný látací steh Látání děr nebo poškozených látek Programovatelný zpevněný látací steh Zpevněné látání děr nebo poškozených látek Závěrka Automaticky zpevňuje švy a kapsy Džínová závěrka Automaticky zdobí a zpevňuje švy a kapsy. 45 Ozdobná závěrka Automaticky zdobí a zpevňuje švy a kapsy. 1:8

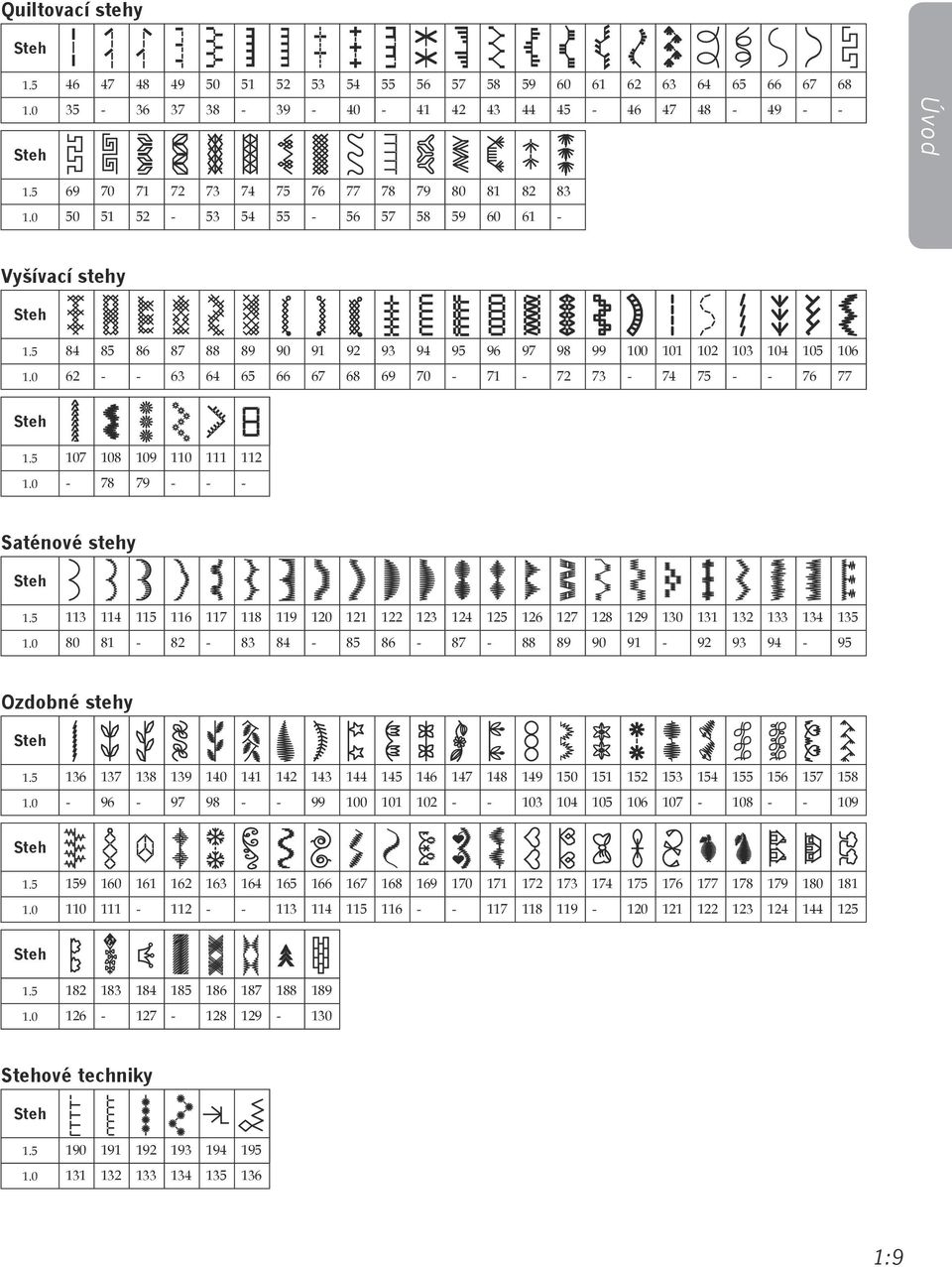

9 Quiltovací stehy Steh Steh Úvod Vyšívací stehy Steh Steh Saténové stehy Steh Ozdobné stehy Steh Steh Steh Stehové techniky Steh :9

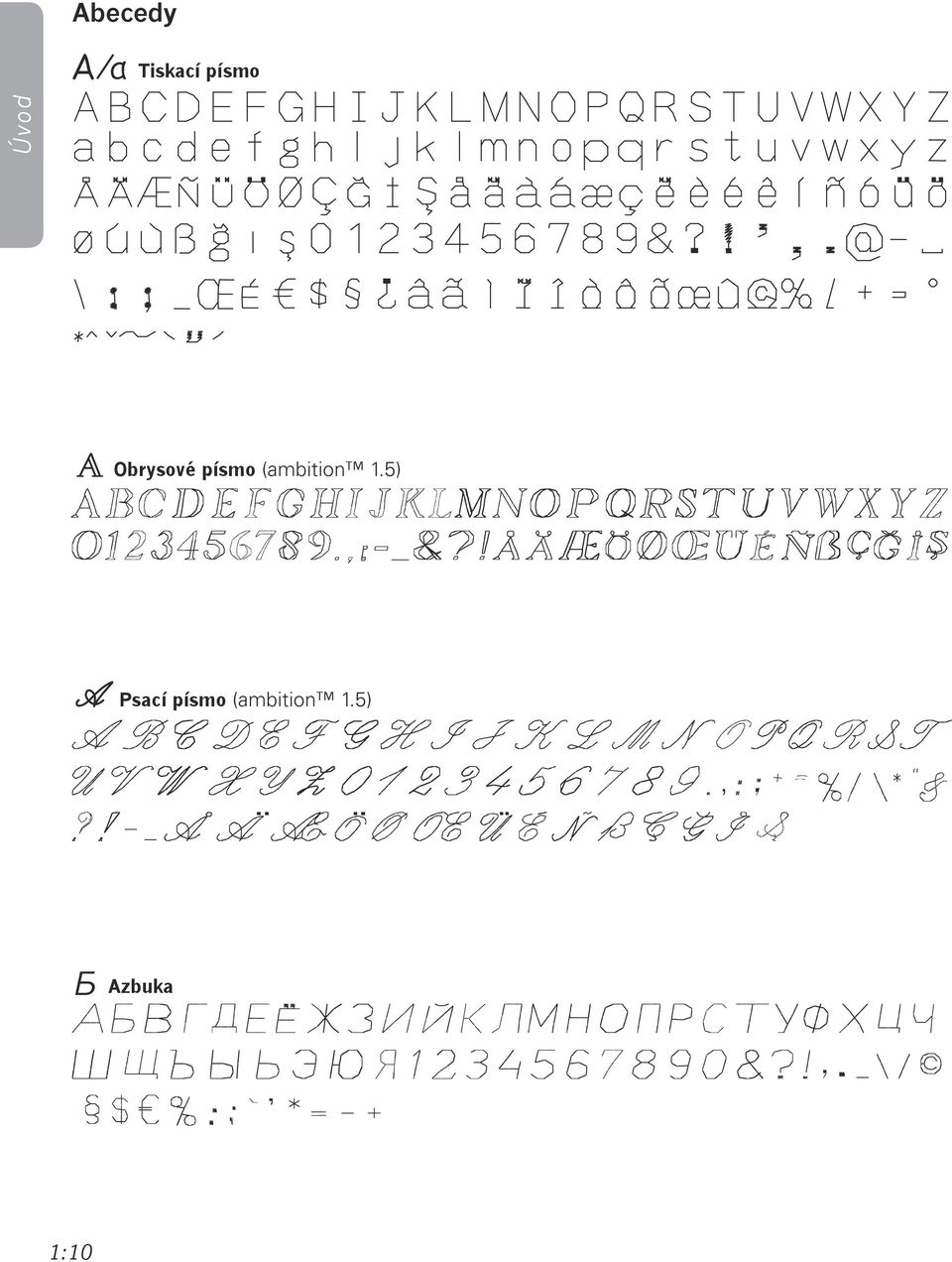

10 Abecedy Tiskací písmo Úvod Obrysové písmo (ambition 1.5) Psací písmo (ambition 1.5) Azbuka 1:10

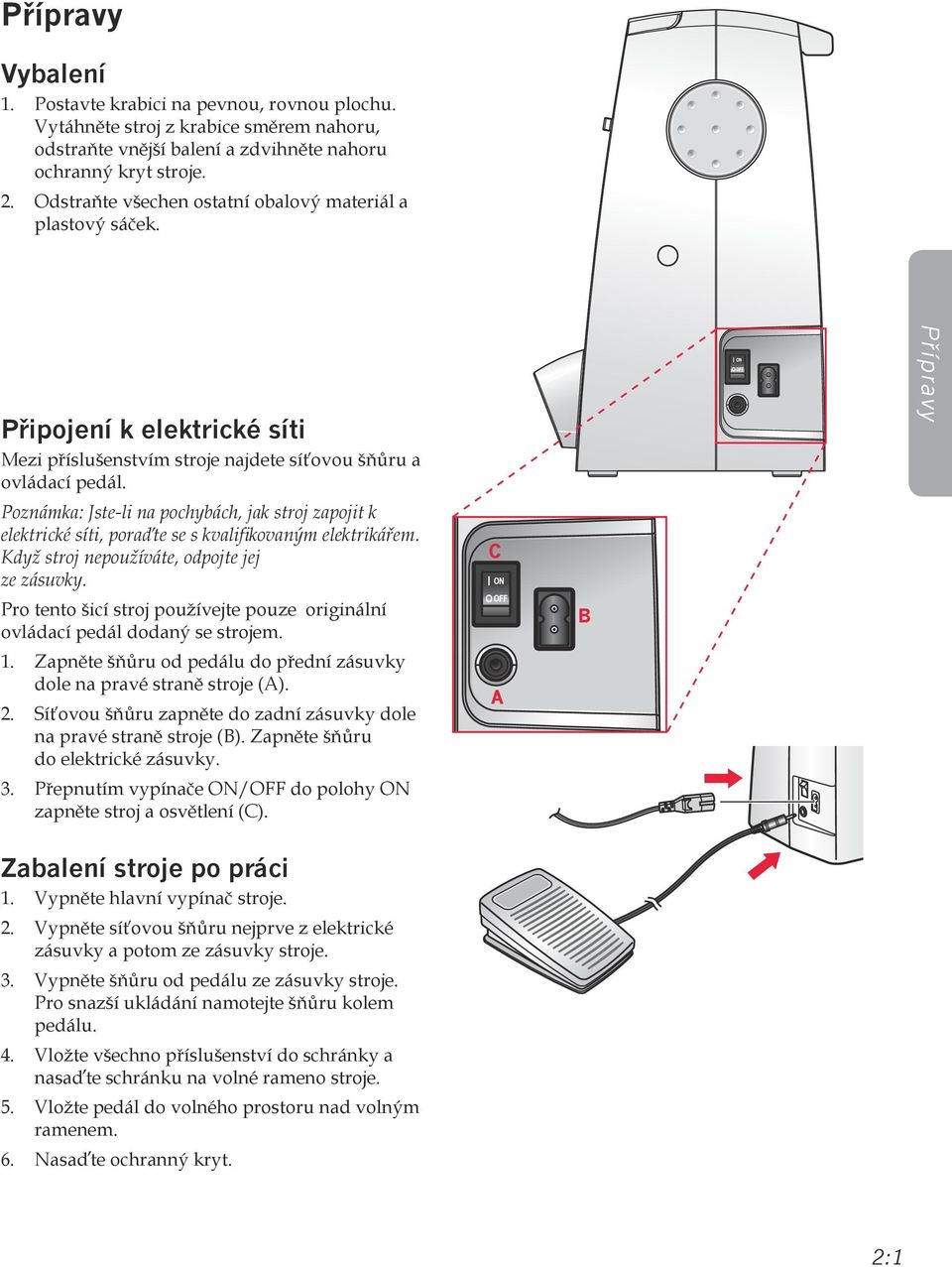

11 Přípravy Vybalení 1. Postavte krabici na pevnou, rovnou plochu. Vytáhněte stroj z krabice směrem nahoru, odstraňte vnější balení a zdvihněte nahoru ochranný kryt stroje. 2. Odstraňte všechen ostatní obalový materiál a plastový sáček. Připojení k elektrické síti Mezi příslušenstvím stroje najdete síťovou šňůru a ovládací pedál. Poznámka: Jste-li na pochybách, jak stroj zapojit k elektrické síti, poraďte se s kvalifikovaným elektrikářem. Když stroj nepoužíváte, odpojte jej ze zásuvky. Pro tento šicí stroj používejte pouze originální ovládací pedál dodaný se strojem. 1. Zapněte šňůru od pedálu do přední zásuvky dole na pravé straně stroje (A). 2. Síťovou šňůru zapněte do zadní zásuvky dole na pravé straně stroje (B). Zapněte šňůru do elektrické zásuvky. 3. Přepnutím vypínače ON/OFF do polohy ON zapněte stroj a osvětlení (C). C A B Přípravy Zabalení stroje po práci 1. Vypněte hlavní vypínač stroje. 2. Vypněte síťovou šňůru nejprve z elektrické zásuvky a potom ze zásuvky stroje. 3. Vypněte šňůru od pedálu ze zásuvky stroje. Pro snazší ukládání namotejte šňůru kolem pedálu. 4. Vložte všechno příslušenství do schránky a nasaďte schránku na volné rameno stroje. 5. Vložte pedál do volného prostoru nad volným ramenem. 6. Nasaďte ochranný kryt. 2:1

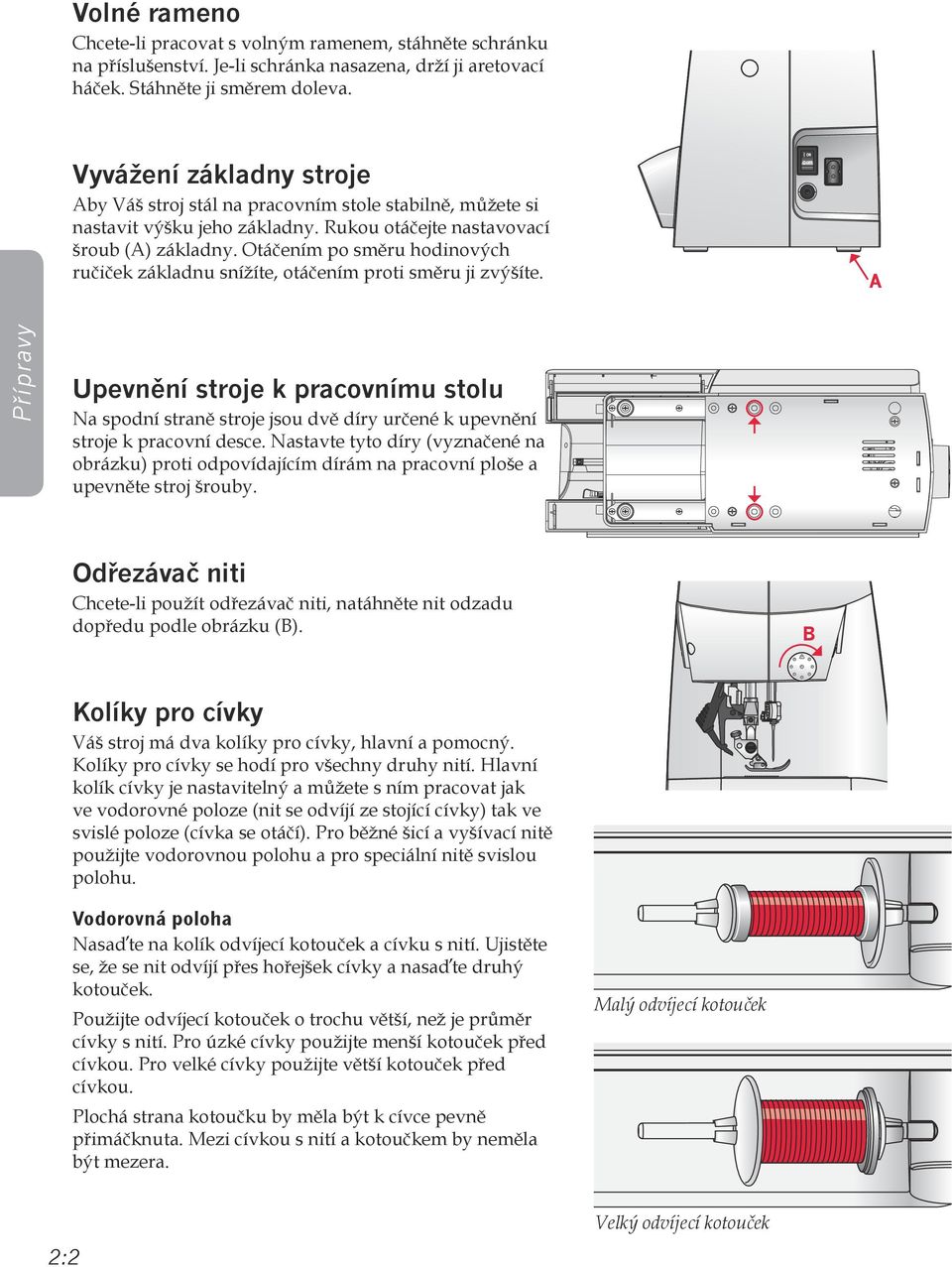

12 Volné rameno Chcete-li pracovat s volným ramenem, stáhněte schránku na příslušenství. Je-li schránka nasazena, drží ji aretovací háček. Stáhněte ji směrem doleva. Vyvážení základny stroje Aby Váš stroj stál na pracovním stole stabilně, můžete si nastavit výšku jeho základny. Rukou otáčejte nastavovací šroub (A) základny. Otáčením po směru hodinových ručiček základnu snížíte, otáčením proti směru ji zvýšíte. A Přípravy Upevnění stroje k pracovnímu stolu Na spodní straně stroje jsou dvě díry určené k upevnění stroje k pracovní desce. Nastavte tyto díry (vyznačené na obrázku) proti odpovídajícím dírám na pracovní ploše a upevněte stroj šrouby. Odřezávač niti Chcete-li použít odřezávač niti, natáhněte nit odzadu dopředu podle obrázku (B). B Kolíky pro cívky Váš stroj má dva kolíky pro cívky, hlavní a pomocný. Kolíky pro cívky se hodí pro všechny druhy nití. Hlavní kolík cívky je nastavitelný a můžete s ním pracovat jak ve vodorovné poloze (nit se odvíjí ze stojící cívky) tak ve svislé poloze (cívka se otáčí). Pro běžné šicí a vyšívací nitě použijte vodorovnou polohu a pro speciální nitě svislou polohu. Vodorovná poloha Nasaďte na kolík odvíjecí kotouček a cívku s nití. Ujistěte se, že se nit odvíjí přes hořejšek cívky a nasaďte druhý kotouček. Použijte odvíjecí kotouček o trochu větší, než je průměr cívky s nití. Pro úzké cívky použijte menší kotouček před cívkou. Pro velké cívky použijte větší kotouček před cívkou. Plochá strana kotoučku by měla být k cívce pevně přimáčknuta. Mezi cívkou s nití a kotoučkem by neměla být mezera. Malý odvíjecí kotouček 2:2 Velký odvíjecí kotouček

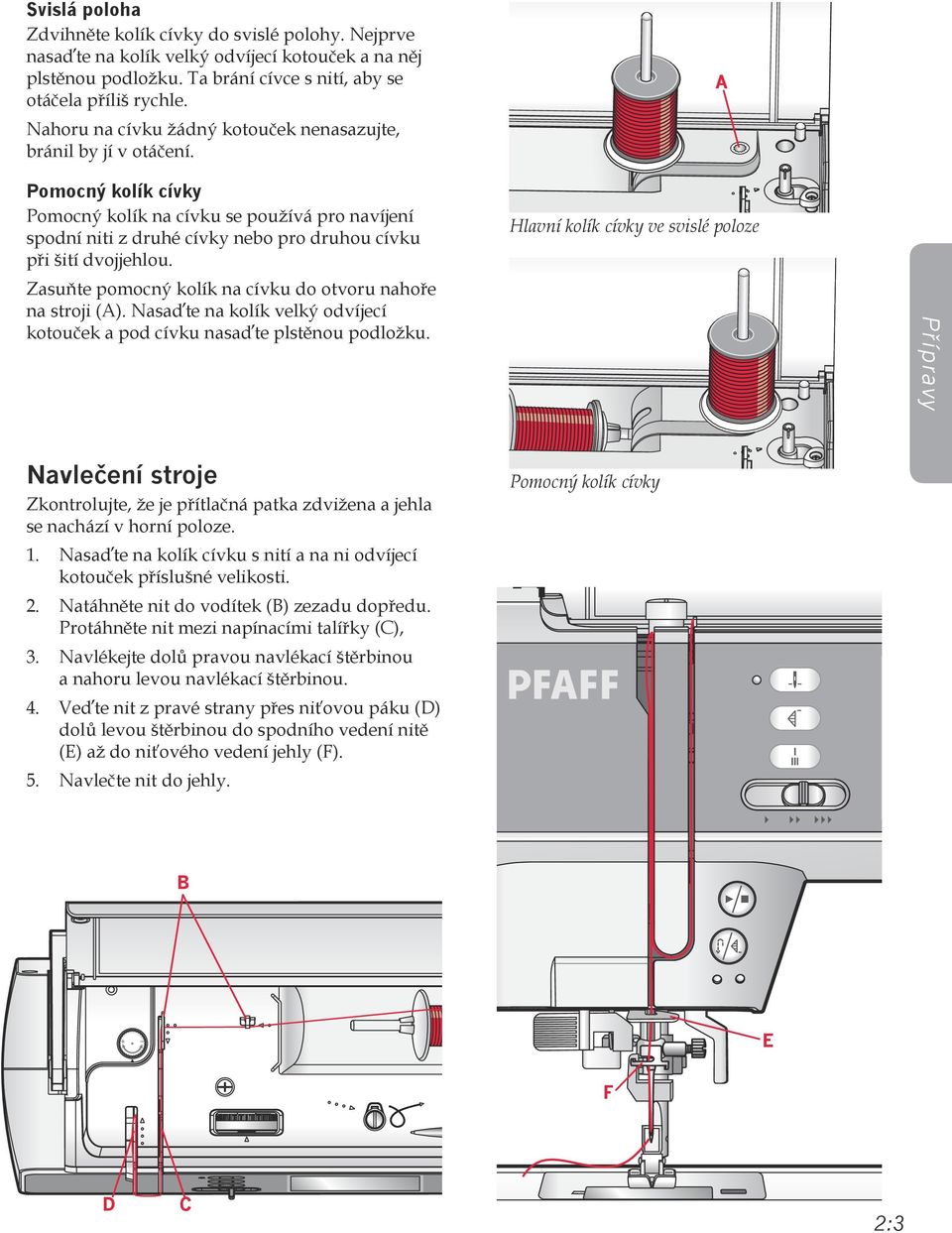

13 Svislá poloha Zdvihněte kolík cívky do svislé polohy. Nejprve nasaďte na kolík velký odvíjecí kotouček a na něj plstěnou podložku. Ta brání cívce s nití, aby se otáčela příliš rychle. Nahoru na cívku žádný kotouček nenasazujte, bránil by jí v otáčení. A Pomocný kolík cívky Pomocný kolík na cívku se používá pro navíjení spodní niti z druhé cívky nebo pro druhou cívku při šití dvojjehlou. Zasuňte pomocný kolík na cívku do otvoru nahoře na stroji (A). Nasaďte na kolík velký odvíjecí kotouček a pod cívku nasaďte plstěnou podložku. Hlavní kolík cívky ve svislé poloze Přípravy Navlečení stroje Zkontrolujte, že je přítlačná patka zdvižena a jehla se nachází v horní poloze. 1. Nasaďte na kolík cívku s nití a na ni odvíjecí kotouček příslušné velikosti. 2. Natáhněte nit do vodítek (B) zezadu dopředu. Protáhněte nit mezi napínacími talířky (C), 3. Navlékejte dolů pravou navlékací štěrbinou a nahoru levou navlékací štěrbinou. 4. Veďte nit z pravé strany přes niťovou páku (D) dolů levou štěrbinou do spodního vedení nitě (E) až do niťového vedení jehly (F). 5. Navlečte nit do jehly. Pomocný kolík cívky B E F D C 2:3

14 Navlékač jehly Navlékač jehly umožňuje navlečení zautomatizovat. Jehla musí být při navlékání vestavěným navlékačem jehly ve své nejvyšší poloze. Stisknutím tlačítka jehla nahoru/dolů přesuňte jehlu do nejvyšší polohy. Zároveň doporučujeme spustit přítlačnou patku. 1. Zmáčkněte navlékač dolů pomocí páčky. Háček (F) navlékače projde uchem jehly. 2. Veďte nit zezadu přes háček (G) a pod háček navlékače (F). 3. Povolte pomalu navlékač jehly dozadu. Háček protáhne nit uchem jehly a vytvoří na druhé straně za jehlou smyčku. Vytáhněte smyčku za jehlu. Poznámka: Navlékač niti je určen pro jehly velikostí Pro jehlu 60 a menší, pro křídlovou jehlu a dvojjehlu, jej nemůžete použít. Ruční navlékání niti je nutné i při použití některého příslušenství. Při ručním navlékání jehly nezapomeňte, že se jehla navléká zpředu dozadu. G Přípravy F A Navlékání dvojjehly Vyměňte standardní jehlu za dvojjehlu. Zkontrolujte, že je patka zdvižena a jehla je v horní poloze. 1. Nasaďte cívku s nití na kolík a na ni odvíjecí kotouček příslušné velikosti. Zasuňte pomocný kolík. Nasaďte na kolík velký odvíjecí kotouček a plstěnou podložku. Nasaďte druhou nit. 2. Táhněte nitě do vodítka (A) zpředu dozadu. Natáhněte obě nitě mezi napínací talířky (B). 3. Navlékejte dolů pravou navlékací štěrbinou a nahoru levou navlékací štěrbinou. 4. Veďte nit z pravé strany niťovou pákou (C) dolů levou štěrbinou až do spodního vedení (D) a to levou štěrbinou do niťového vedení jehly (E). Další nit veďte stejnou cestou, ale umístněte ji doprava niťového vedeni jehly (F). Ujistěte se, že se nitě do sebe nezamotávají. 5. Navlečte nitě do jehel. C B E F D 2:4

15 A B D Navíjení spodní niti 1. Nasaďte cívku s nití na kolík ve vodorovné poloze. Namáčkněte odvíjecí kotouček pevně na cívku. 2. Vložte nit do vodítka (A) zpředu dozadu. Natáhněte nit po směru hodinových ručiček kolem napínacích talířků navíječe spodní niti (B). 3. Provlékněte nit otvorem v cívce (D) zevnitř ven. 4. Nasaďte prázdnou cívku na vřeteno navíječe. 5. Aktivujte navíjení zmáčknutím páčky navíječe doprava. Na obrazovce se objeví hlášení, že je navíjení aktivní. Spusťte navíjení sešlápnutím pedálu nebo stisknutím tlačítka start/stop. Po naplnění cívky se navíjení automaticky zpomalí a zastaví. Hlášení se zavře. Sejměte cívku se spodní nití a odřízněte nit odřezávačem (D). D C Přípravy 2:5

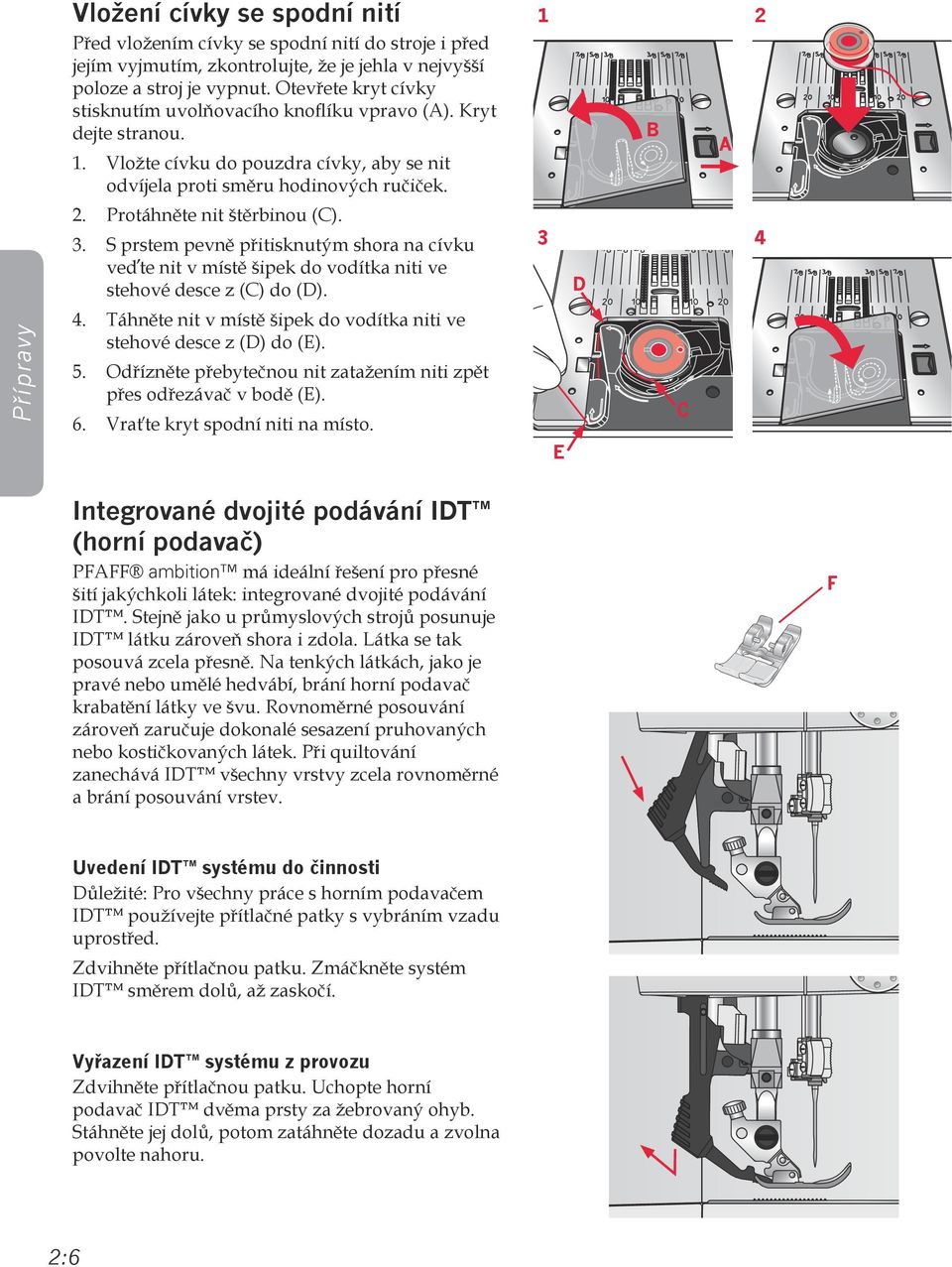

16 Přípravy Vložení cívky se spodní nití Před vložením cívky se spodní nití do stroje i před jejím vyjmutím, zkontrolujte, že je jehla v nejvyšší poloze a stroj je vypnut. Otevřete kryt cívky stisknutím uvolňovacího knoflíku vpravo (A). Kryt dejte stranou. 1. Vložte cívku do pouzdra cívky, aby se nit odvíjela proti směru hodinových ručiček. 2. Protáhněte nit štěrbinou (C). 3. S prstem pevně přitisknutým shora na cívku veďte nit v místě šipek do vodítka niti ve stehové desce z (C) do (D). 4. Táhněte nit v místě šipek do vodítka niti ve stehové desce z (D) do (E). 5. Odřízněte přebytečnou nit zatažením niti zpět přes odřezávač v bodě (E). 6. Vraťte kryt spodní niti na místo. 1 2 B A 3 4 D C E Integrované dvojité podávání IDT (horní podavač) PFAFF ambition má ideální řešení pro přesné šití jakýchkoli látek: integrované dvojité podávání IDT. Stejně jako u průmyslových strojů posunuje IDT látku zároveň shora i zdola. Látka se tak posouvá zcela přesně. Na tenkých látkách, jako je pravé nebo umělé hedvábí, brání horní podavač krabatění látky ve švu. Rovnoměrné posouvání zároveň zaručuje dokonalé sesazení pruhovaných nebo kostičkovaných látek. Při quiltování zanechává IDT všechny vrstvy zcela rovnoměrné a brání posouvání vrstev. F Uvedení IDT systému do činnosti Důležité: Pro všechny práce s horním podavačem IDT používejte přítlačné patky s vybráním vzadu uprostřed. Zdvihněte přítlačnou patku. Zmáčkněte systém IDT směrem dolů, až zaskočí. Vyřazení IDT systému z provozu Zdvihněte přítlačnou patku. Uchopte horní podavač IDT dvěma prsty za žebrovaný ohyb. Stáhněte jej dolů, potom zatáhněte dozadu a zvolna povolte nahoru. 2:6

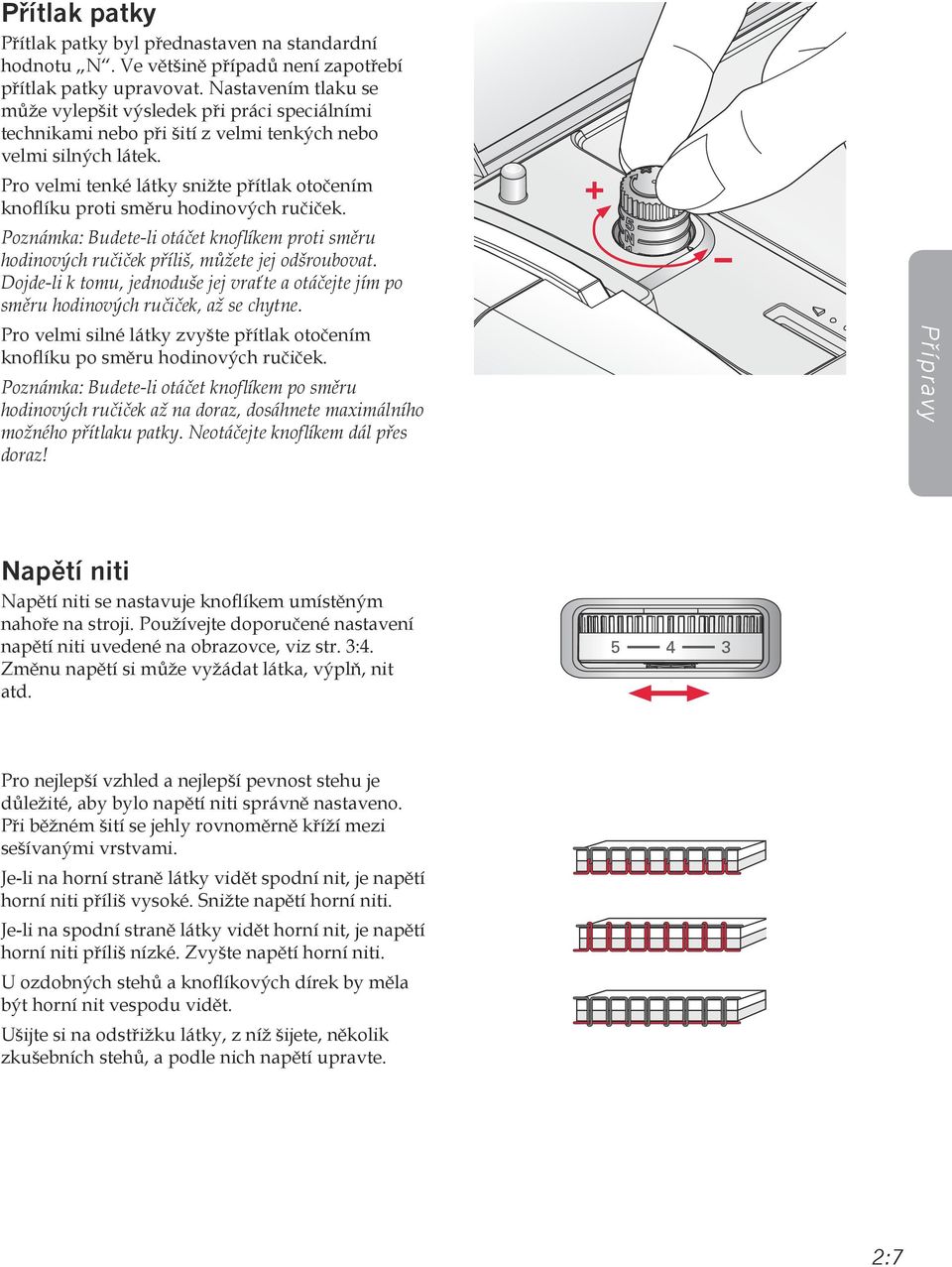

17 Přítlak patky Přítlak patky byl přednastaven na standardní hodnotu N. Ve většině případů není zapotřebí přítlak patky upravovat. Nastavením tlaku se může vylepšit výsledek při práci speciálními technikami nebo při šití z velmi tenkých nebo velmi silných látek. Pro velmi tenké látky snižte přítlak otočením knoflíku proti směru hodinových ručiček. Poznámka: Budete-li otáčet knoflíkem proti směru hodinových ručiček příliš, můžete jej odšroubovat. Dojde-li k tomu, jednoduše jej vraťte a otáčejte jím po směru hodinových ručiček, až se chytne. Pro velmi silné látky zvyšte přítlak otočením knoflíku po směru hodinových ručiček. Poznámka: Budete-li otáčet knoflíkem po směru hodinových ručiček až na doraz, dosáhnete maximálního možného přítlaku patky. Neotáčejte knoflíkem dál přes doraz! Přípravy Napětí niti Napětí niti se nastavuje knoflíkem umístěným nahoře na stroji. Používejte doporučené nastavení napětí niti uvedené na obrazovce, viz str. 3:4. Změnu napětí si může vyžádat látka, výplň, nit atd. Pro nejlepší vzhled a nejlepší pevnost stehu je důležité, aby bylo napětí niti správně nastaveno. Při běžném šití se jehly rovnoměrně kříží mezi sešívanými vrstvami. Je-li na horní straně látky vidět spodní nit, je napětí horní niti příliš vysoké. Snižte napětí horní niti. Je-li na spodní straně látky vidět horní nit, je napětí horní niti příliš nízké. Zvyšte napětí horní niti. U ozdobných stehů a knoflíkových dírek by měla být horní nit vespodu vidět. Ušijte si na odstřižku látky, z níž šijete, několik zkušebních stehů, a podle nich napětí upravte. 2:7

18 Jehly Důležitou úlohu pro úspěšné šití hraje výběr vhodné jehly. Používejte pouze kvalitní jehly. Používejte jehly systému 130/705H. Balíček jehel přiložený k Vašemu stroji obsahuje jehly nejčastěji používaných velikostí. Univerzální jehla (B) Univerzální jehly mají lehce zaoblený hrot a dodávají se v celé řadě velikostí. Pro běžné šití na mnoha typech látek různých gramáží. Přípravy Stretchové jehla (C) Stretchové jehly mají speciální zkosení, které zabraňuje vynechávání stehů, když je na látce ohyb. Jsou určeny pro úplety, plavky, fleece, umělé semiše a kůže. Jsou označeny žlutým proužkem. Vyšívací jehla (D) Vyšívací jehly mají speciální zkosení a o něco větší ouško, aby se zabránilo poškození nití a látek. Používejte je na metalické a jiné speciální nitě, pro vyšívání a ozdobné šití. Jsou označeny červeným proužkem. B C D E F Džínová jehla Jeans (E) Džínové jehly mají ostrý hrot, aby dokázaly proniknout pevně tkanou látkou, aniž by se ohýbaly. Vhodné pro plátno, džínovinu, mikrovlákna. Jsou označeny modrým proužkem. Křídlová jehla (F) Křídlová jehla má po stranách široká křidýlka k roztahování dírek při šití tradičních technik a lemovacích stehů na materiálech z přírodních vláken. Nejlepších výsledků dosáhnete rozšířením stehů. Poznámka: Jehly často měňte. Vždy používejte rovné jehly s ostrým hrotem (G). Poškozená jehla (H) může způsobovat vynechávání stehů a trhání nití. Poškozená jehla může také poničit stehovou desku a také mechaniku stroje. Nepoužívejte asymetrické dvojjehly (I), mohly by poškodit Váš stroj. G H I 2:8

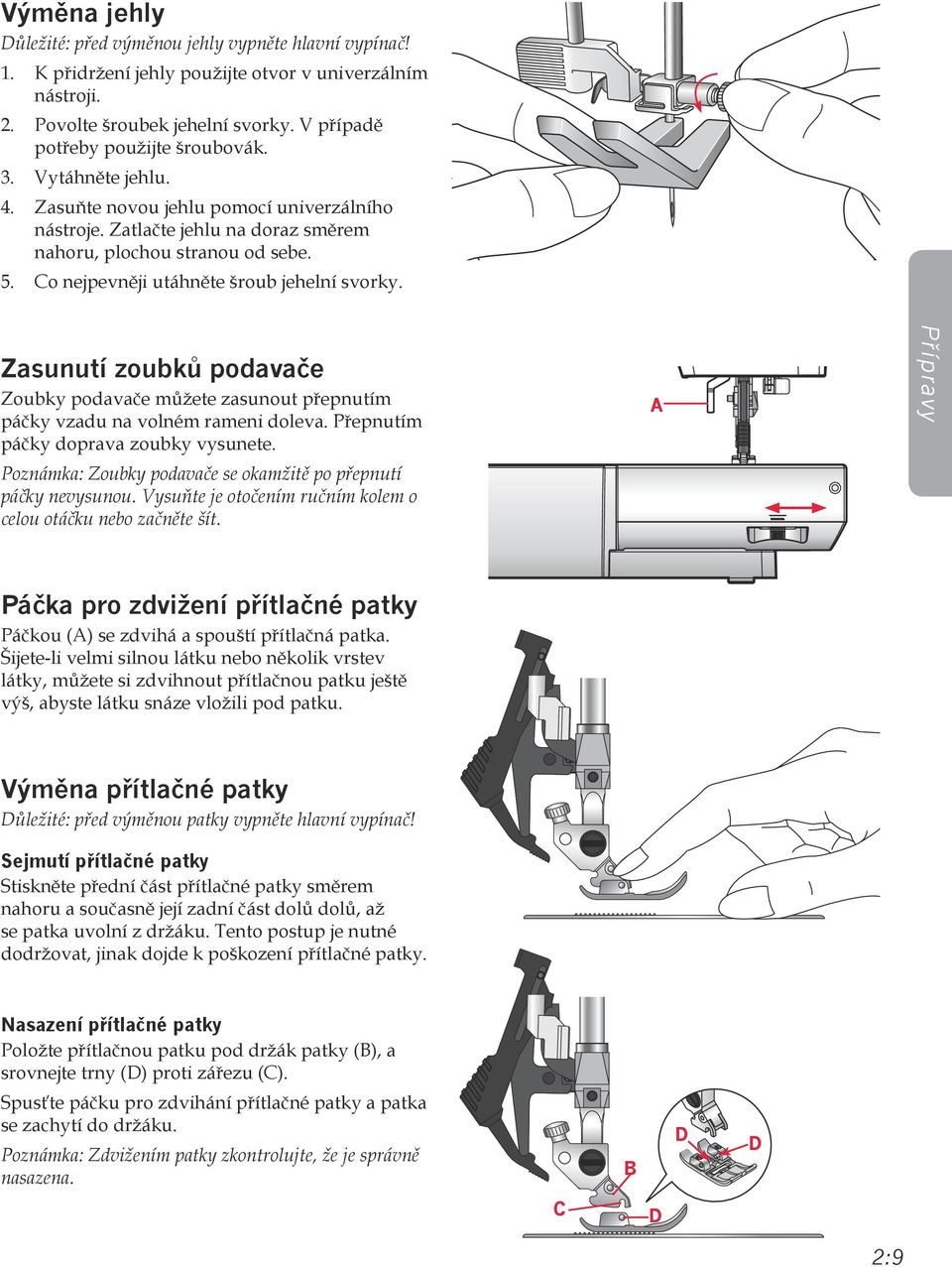

19 Výměna jehly Důležité: před výměnou jehly vypněte hlavní vypínač! 1. K přidržení jehly použijte otvor v univerzálním nástroji. 2. Povolte šroubek jehelní svorky. V případě potřeby použijte šroubovák. 3. Vytáhněte jehlu. 4. Zasuňte novou jehlu pomocí univerzálního nástroje. Zatlačte jehlu na doraz směrem nahoru, plochou stranou od sebe. 5. Co nejpevněji utáhněte šroub jehelní svorky. Zasunutí zoubků podavače Zoubky podavače můžete zasunout přepnutím páčky vzadu na volném rameni doleva. Přepnutím páčky doprava zoubky vysunete. Poznámka: Zoubky podavače se okamžitě po přepnutí páčky nevysunou. Vysuňte je otočením ručním kolem o celou otáčku nebo začněte šít. A Přípravy Páčka pro zdvižení přítlačné patky Páčkou (A) se zdvihá a spouští přítlačná patka. Šijete-li velmi silnou látku nebo několik vrstev látky, můžete si zdvihnout přítlačnou patku ještě výš, abyste látku snáze vložili pod patku. Výměna přítlačné patky Důležité: před výměnou patky vypněte hlavní vypínač! Sejmutí přítlačné patky Stiskněte přední část přítlačné patky směrem nahoru a současně její zadní část dolů dolů, až se patka uvolní z držáku. Tento postup je nutné dodržovat, jinak dojde k poškození přítlačné patky. Nasazení přítlačné patky Položte přítlačnou patku pod držák patky (B), a srovnejte trny (D) proti zářezu (C). Spusťte páčku pro zdvihání přítlačné patky a patka se zachytí do držáku. Poznámka: Zdvižením patky zkontrolujte, že je správně nasazena. B D D C D 2:9

20 Přípravy Tlačítka stroje ambition Horní/spodní poloha jehly s kontrolkou (1) Tímto tlačítkem můžete přesouvat jehlu nahoru a dolů. Zároveň tím i nastavíte polohu jehly při zastavení.kontrolka svítí, je-li aktivována spodní poloha jehly Jehlu můžete také přesouvat nahoru a dolů poklepáváním na ovládací pedál. Vzor od začátku (2) Když přerušíte šití uprostřed vzoru, stisknutím tohoto tlačítka začnete opět šít od začátku vzoru, bez nutnosti znovu upravovat jakákoli předtím provedená nastavení Stisknete-li tlačítko vzor od začátku (2) během šití, dokončí se vzor a stroj se zastaví Okamžité zapošití (3) Stisknete-li automatické zapošití během šití, stroj ušije několik zapošívacích stehů a automaticky se zastaví. Páčka pro nastavení rychlosti (4) Páčkou pro nastavení rychlosti si zvolíte maximální rychlost šití. Posunutím páčky doprava rychlost šití zvýšíte, posunutím doleva ji snížíte. Start/stop (5) Stisknutím tohoto tlačítka stroj spustíte nebo zastavíte bez použití ovládacího pedálu. Jedním stisknutím stroj spustíte a dalším stisknutím jej zastavíte. 2:10 Zpětný chod (6) s kontrolkou (7) Pro trvalé šití zpět stiskněte toto tlačítko jednou, než začnete šít. Rozsvítí se indikátor zpětného chodu (6) a stroj bude šít zpět, dokud nezmáčknete tlačítko znovu. Stisknete-li tlačítko Zpět během šití, bude stroj šít zpět, dokud tlačítko nepustíte. Je-li tlačítko Zpět stisknuto, indikátor zpětného chodu svítí. Zpětný chod se používá i při šití knoflíkových dírek, naprogramovaného zapošití na konci švu, při látacím stehu a při taperingovém stehu k přeskakování mezi částmi vzoru. Naprogramované zapošití (6) s kontrolkou (8) Kontrolka naprogramovaného zapošití svítí, je-li aktivováno jedno, nebo více zapošití. Kontrolka zůstane svítit, dokud se zapošití neprovede.

21 Doteková obrazovka stroje ambition 1.5 (9) Doteková obrazovka Vám umožňuje kontrolovat a ovládat všechna nastavení a volby. Jsou zde zobrazeny vzory ve skutečné velikosti. Dotekový kruh (10) Dotekový kruh má několik funkcí. V režimu šití se jím nastavuje šířka/poloha stehu a délka/hustota stehu. Při šití sekvencí slouží k pohybu kurzoru po sekvenci a k nastavení stehů. Šířka stehu nebo poloha stehu (11) Šířka stehu se zvětšuje nebo zmenšuje pravou ikonou + nebo levou ikonou - v dotekovém kruhu. U rovných stehů se pravá ikona + a levá ikona - dotekového kruhu používají k nastavení polohy stehu. Délka stehu nebo hustota stehu (12) Délka stehu se zvětšuje nebo zmenšuje horní ikonou + nebo spodní ikonou - v dotekovém kruhu. U saténových stehů se horní ikona + a spodní ikona - dotekového kruhu používají k nastavení hustoty stehu. Prodloužení (13) Zvolíte-li saténový steh, dotekem středu dotekového kruhu aktivujete funkci prodloužení. Ikona se změní na symbol prodloužení. Míra prodloužení saténového stehu se nastavuje pravou ikonou + nebo levou ikonou -. Sekvence (14) Dotekem se otevírá a zavírá šití sekvencí. Záložky pro nastavení a funkce Prostřednictvím záložek ve spodní části dotekové obrazovky se dostanete k některým z hlavních funkcí Vašeho stroje. Režim šití (18) Dotekem této záložky zvolíte režim šití. Režim šití je první, co se zobrazí na obrazovce po zapnutí stroje. Tato záložka je aktivní i při šití sekvencí. Možnosti zapošití (19) Doteky nastavíte možnosti zapošití. Režim abeceda (20) V režimu abeceda můžete vytvářet textové sekvence z různých znaků ve čtyřech různých fontech. Informace o stehu (21) Dotekem zobrazíte další informace o momentálně zvoleném stehu. Menu nastavení (22) Dotekem otevřete menu pro nastavení stroje. Sekvence Načtení vlastního vzoru nebo sekvence (23) Dotekem načtete vzor nebo sekvenci dříve uloženou do paměti stroje. Uložení vlastního vzoru nebo sekvence (24) Dotekem uložíte vzor nebo sekvenci do paměti stroje. Smazání (25) Pro smazání vzoru nebo sekvence. Dlouhým přidržením smažete celou sekvenci. Přípravy Stranové převrácení (15) Pro stranové převracení vzorů a sekvencí. Výškové převrácení (16) Pro výškové převracení vzorů a sekvencí. Přímá volba (17) Dotekem čísla stehu v levém horním rohu obrazovky otevřete klávesnici pro přímou volbu stehu. Dotekem jedné, nebo kombinace číslic 0 až 9 zvolíte steh představovaný tímto číslem. 2:11

22 Přípravy Tlačítka stroje ambition Horní/spodní poloha jehly s kontrolkou (1) Tímto tlačítkem můžete přesouvat jehlu nahoru a dolů. Zároveň tím i nastavíte polohu jehly při zastavení.kontrolka svítí, je-li aktivována spodní poloha jehly. Jehlu můžete také přesouvat nahoru a dolů poklepáváním na ovládací pedál. Vzor od začátku (2) Když přerušíte šití uprostřed vzoru, stisknutím tohoto tlačítka začnete opět šít od začátku vzoru, bez nutnosti znovu upravovat jakákoli předtím provedená nastavení. Stisknete-li tlačítko vzor od začátku (2) během šití, dokončí se vzor a stroj se zastaví. Okamžité zapošití (3) Stisknete-li automatické zapošití během šití, stroj ušije několik zapošívacích stehů a automaticky se zastaví. Páčka pro nastavení rychlosti (4) Páčkou pro nastavení rychlosti si zvolíte maximální rychlost šití. Posunutím páčky doprava rychlost šití zvýšíte, posunutím doleva ji snížíte. Start/stop (5) Stisknutím tohoto tlačítka stroj spustíte nebo zastavíte bez použití ovládacího pedálu. Jedním stisknutím stroj spustíte a dalším stisknutím jej zastavíte. Zpětný chod (6) s kontrolkou (7) Pro trvalé šití zpět stiskněte toto tlačítko jednou, než začnete šít. Rozsvítí se indikátor zpětného chodu (6) a stroj bude šít zpět, dokud nezmáčknete tlačítko znovu. Stisknete-li tlačítko Zpět během šití, bude stroj šít zpět, dokud tlačítko nepustíte. Je-li tlačítko Zpět stisknuto, indikátor zpětného chodu svítí. Zpětný chod se používá i při šití knoflíkových dírek, naprogramovaného zapošití na konci švu, při látacím stehu a při taperingovém stehu k přeskakování mezi částmi stehu. Naprogramované zapošití (6) s kontrolkou (8) Kontrolka naprogramovaného zapošití svítí, je-li aktivováno jedno, nebo více zapošití. Kontrolka zůstane svítit, dokud se zapošití neprovede. Délka stehu nebo hustota stehu (10) Délku stehu zvětšíte nebo zmenšíte tlačítky + nebo -. U saténových stehů použijte tlačítka + nebo - ke změně hustoty zvoleného stehu. Šířka stehu nebo umístění stehu (11) Šířku stehu zvětšíte nebo zmenšíte tlačítky + nebo -. U rovných stehů použijte tlačítka + nebo - ke změně polohy stehu. 2:12

23 Prodloužení (12) Při zvoleném saténovém stehu změníte tlačítky + nebo - nastavení prodloužení stehu. Ovládací kruh (13) Tato tlačítka slouží k pohybu po grafickém displeji. V ovládacím kruhu jsou tlačítka se šipkami nahoru a dolů a tlačítka s šipkami vpravo a vlevo. Uprostřed je tlačítko OK (14) pro potvrzování nastavení. Ovládací kruh má několik funkcí, například stiskem šipek nahoru a dolů se posouváte po stezích, nastavujete velikost knoflíkové dírky, a pohybujete se mezi volbami v nastavovacím menu. Mačkejte šipku dolů, dokud se nezvýrazní záložka, a poté šipkami vpravo a vlevo zvolte režim (22-26). Tlačítko OK (14) Uprostřed kruhu je tlačítko OK pro potvrzování nastavení. Stiskem tlačítka OK potvrdíte svou volbu. Přímá volba (15) Stiskem jednoho z tlačítek 0 až 9 nebo jejich kombinace zvolíte okamžitě steh představovaný daným číslem. Stranové převrácení (16) Pro stranové převracení vzorů a sekvencí. Výškové převrácení (17) Pro výškové převracení vzorů a sekvencí. Načtení vlastního vzoru nebo sekvence (18) Dotekem načtete vzor nebo sekvenci dříve uloženou do paměti stroje. Uložení vlastního vzoru nebo sekvence (19) Dotekem tohoto tlačítka uložíte vzor nebo sekvenci do paměti stroje. Smazat (20) Pro smazání vzorů v sekvenci nebo sekvencí uložených do paměti. Sekvence (21) Tímto tlačítkem otevřete šití sekvencí Grafický displej stroje ambition 1.0 (9) Na grafickém displeji jsou zobrazena všechna nastavení a volby. Jsou zde zobrazeny stehy ve skutečné velikosti. K pohybu po grafickém displeji slouží tlačítka ovládacího kruhu. Záložky pro nastavení a funkce Prostřednictvím záložek ve spodní části grafického displeje se dostanete k některým z hlavních funkcí Vašeho stroje. Mačkejte šipku dolů, dokud se nezvýrazní záložka, a poté se šipkami vpravo a vlevo pohybujte mezi záložkami (13). Pro přímý přesun z levé krajní záložky na pravou krajní záložku stiskněte jednou šipku doleva. Pro přímý přesun z pravé krajní záložky na levou krajní záložku stiskněte jednou šipku doprava. Režim šití (22) Režim šití je první, co se zobrazí na grafickém displeji po zapnutí stroje. Možnosti zapošití (23) Volba nastavení možností zapošití. Režim abeceda (24) V režimu abeceda můžete vytvářet textové sekvence z různých znaků ve dvou různých fontech. Přípravy Informace o stehu (25) Zvolením zobrazíte další informace o momentálně zvoleném stehu. Menu nastavení (26) Zvolením otevřete menu pro nastavení stroje. 2:13

24 Nastavení V menu Nastavení můžete upravovat nastavení stroje i nastavení obrazovky. Všechna nastavení zůstanou uložena i po vypnutí stroje. ambition 1.5 Menu nastavení (1.5) Menu nastavení otevřete dotekem záložky (A). Menu nastavení je rozděleno do dvou záložek. Dotekem vyberte záložku 1 nebo 2. Přípravy Dvojjehla Aktivujte funkci dotekem ikony dvojjehla. Doteky + a - nastavte šířku dvojjehly. Zvolená šířka se zobrazí vedle ikony dvojjehla. Nastavením šířky dvojjehly se omezí šířka všech stehů, aby se předešlo poškození jehly. Pokud zvolíte steh, který je pro danou šířku dvojjehly příliš široký, ozve se varovné pípnutí. Je-li dvojjehla aktivována, bude v režimu šití zobrazena její ikona. Nastavení se nezmění, dokud je nezrušíte. Poznámka: Není možné mít zároveň nastavenou dvojjehlu a zajištění šířky stehu. Pokusíte-li se aktivovat obě funkce najednou, ozve se varovný signál. Zajištění šířky stehu Touto funkcí zablokujete jehlu ve středové poloze při práci se stehovou deskou pro rovný steh nebo s přítlačnou patkou pro rovný steh. Zabráníte tak poškození jehly, stehové desky i patky. Aktivujte funkci dotekem ikony zajištění šířky stehu. Je-li šířka stehu aktivována, bude v režimu šití zobrazena její ikona. Nastavení se nezmění, dokud je nezrušíte. Poznámka: Je-li funkce zabezpečení aktivována, zobrazí se po zapnutí stroje a při zvolení každého stehu, který není rovný, hlášení, že je stroj nastaven na rovný steh. Není možné mít zároveň nastavenou dvojjehlu a zajištění šířky stehu. Pokusíte-li se aktivovat obě funkce najednou, ozve se varovný signál. Kalibrace dotekové obrazovky Dotekovou obrazovku může být nutné zkalibrovat, aby se přizpůsobila Vašim dotekům. Dotekem ikony kalibrace otevřete speciální náhled pro kalibraci obrazovky. Nejprve se dotkněte ukazovátkem středu křížku v levém horním rohu obrazovky, poté středu křížku v pravém dolním rohu. Po druhém doteku se náhled kalibrace automaticky zavře. Jazyk Doteky ikon + a - změníte jazyk všech textů Vašeho stroje. Verze softwaru Zkontrolujte si verzi softwaru Vašeho šicího stroje. A Kontrast Kontrast dotekové obrazovky upravíte ikonami + a -. Nastavení kontrastu se nezmění ani po vypnutí stroje. 2:14

25 Menu nastavení (1.0) Otevřete zvolením záložky menu nastavení. Mezi jednotlivými možnostmi nastavení se pohybujte tlačítky s šipkami nahoru/dolů v ovládacím kruhu. ambition 1.0 Dvojjehla Aktivujte stiskem OK (B). V rámečku se zobrazí zatržení. Tlačítky se šipkami vpravo/vlevo v kruhu nastavte šířku dvojjehly. Zvolená šířka se zobrazí na displeji. Nastavením šířky dvojjehly se omezí šířka všech stehů, aby se předešlo poškození jehly. Pokud zvolíte steh, který je pro danou šířku dvojjehly příliš široký, ozve se varovné pípnutí. Je-li dvojjehla aktivována, bude v režimu šití zobrazena její ikona. Nastavení se nezmění, dokud je nezrušíte. Poznámka: Není možné mít zároveň nastavenou dvojjehlu a zajištění šířky stehu. Zvolíte-li zajištění šířky stehu, bude obrys rámečku dvojjehly zobrazen čárkovaně. B Přípravy Zajištění šířky stehu Aktivujte stiskem OK (B). Touto funkcí zablokujete jehlu ve středové poloze při práci se stehovou deskou pro rovný steh nebo s přítlačnou patkou pro rovný steh. Zabráníte tak poškození jehly, stehové desky i patky. Je-li šířka stehu aktivována, bude v režimu šití zobrazena její ikona. Nastavení se nezmění, dokud je nezrušíte. Poznámka: Je-li funkce zabezpečení aktivována, zobrazí se po zapnutí stroje a při zvolení každého stehu, který není rovný, hlášení, že je stroj nastaven na rovný steh. Není možné mít zároveň nastavenou dvojjehlu a zajištění šířky stehu. Zvolíte-li dvojjehlu, bude obrys rámečku zajištění šířky stehu zobrazen čárkovaně. Kontrast displeje Nastavení kontrastu grafického displeje upravíte tlačítky se šipkami vlevo a vpravo. Nastavená hodnota je na displeji zobrazena. Jazyk Jazyk všech textů na stroji změníte šipkami vlevo a vpravo. Verze softwaru Zkontrolujte si verzi softwaru Vašeho šicího stroje. 2:15

26 2:16 Přípravy

27 Šití Režim šití je to první, co uvidíte na obrazovce po zapnutí stroje. Zvolený steh je zobrazen v poli zobrazení vzoru ve skutečné velikosti. Zde najdete všechny základní informace, které potřebujete, abyste mohli začít šít. Jako základní je nastaven rovný steh. Režim šití přehled (1.5) 1. Číslo a název zvoleného programu 2. Zobrazení vzoru 3. Sekvence 4. Stranové převrácení 5. Výškové převrácení 6. Doporučená přítlačná patka 7. Doporučení stabilizátoru 8. Doporučení podavače/idt 9. Doporučení/nastavení jehly Nastavení dvojjehly A Doporučena křídlová jehla Zabezpečení šířky stehu 10. Doporučené napětí niti 11. Menu pro volbu programu 12. Šířka stehu / poloha stehu 13. Délka/hustota stehu 14. Dotekový kruh Poznámka: Všechny symboly a možnosti se nezobrazují najednou. Poznámka: Pokud se v doporučení přítlačné patky zobrazí patka se znaménkem +, je pro zvolený steh požadována patka, která není v základní výbavě. Podrobnosti najdete pod záložkou pro informace o stehu (A) Šití Volba programu Dotekem čísla programu na obrazovce (1) otevřete klávesnici pro volbu vzoru. Číslicemi 1-9 zvolte příslušný vzor. Pro volbu vzoru od čísla 10 nahoru se dotkněte dvou číslic rychle po sobě. Volbu vzoru potvrďte dotekem ikony OK (15). Zadané číslo můžete smazat ikonou smazat (16). Ikonou storno (17) zavřete klávesnici bez zvolení vzoru. Pokud číslo vzoru neexistuje, uslyšíte pípnutí a zvolí se vzor podle první zadané číslice. Vzor můžete zvolit také dotekem rozbalovacího menu pro volbu vzoru (11) a dotekem příslušného vzoru. V rozbalovacím menu se pohybujete doteky šipek a dotekem názvu vzoru příslušný vzor zvolíte. 3:1

28 Režim šití přehled (1.0) 1. Číslo a název zvoleného programu 2. Zobrazení vzoru 3. Doporučení stabilizátoru 4. Doporučená přítlačná patka 5. Doporučení podavače/idt 6. Doporučení/nastavení jehly Nastavení dvojjehly Doporučena křídlová jehla Zabezpečení šířky stehu 7. Doporučené napětí niti 8. Šířka stehu / poloha stehu 9. Délka/hustota stehu Poznámka: Všechny symboly a možnosti se nezobrazují najednou A Poznámka: Pokud se v doporučení přítlačné patky zobrazí patka se znaménkem +, je pro zvolený steh požadována patka, která není v základní výbavě. Podrobnosti najdete pod záložkou pro informace o stehu (A). Šití Volba vzoru Vzor zvolíte okamžitě stisknutím jednoho z tlačítek pro přímou volbu. Vzory od desítky vyberete stisknutím dvou nebo tří tlačítek rychle po sobě. Pokud číslo vzoru neexistuje, uslyšíte pípnutí a zvolí se vzor podle první zadané číslice. Mezi vzory se můžete pohybovat i tlačítky se šipkami nahoru/dolů. Stiskem nahoru nebo dolů otevřete rozbalovací seznam vzorů. Šipkami nahoru/dolů se pohybujte po seznamu vzorů a stiskem OK (B) požadovaný vzor zvolte. B Informace od vzoru Zvolíte-li záložku informace (A) uvidíte podrobnější informace, typy a rady k momentálně zvolenému vzoru. 3:2 A

29 Nastavení stehů Váš stroj sám nastaví a doporučí nejlepší hodnoty pro každý vybraný steh. Pokud potřebujete, můžete si nastavení pro vybraný steh upravit. Změny nastavení kromě napětí niti, ovlivní pouze vybraný steh, a po vybrání jiného stehu se nastavení vrátí na výchozí hodnoty. Změny nastavení se při vypnutí stroje automaticky neukládají. Nastavená šířka stehu a nastavená délka stehu jsou zobrazeny vedle ikon. Jakmile se pokusíte překročit maximální možné nastavení šířky nebo délky, ozve se varovný signál. Poznámka: Je-li změněno nastavení, čísla jsou zvýrazněna. ambition 1.5 A Šířka stehu / poloha stehu (1) Šířku stehu zvětšíte nebo zmenšíte pomocí + a -. U rovných stehů posouváte pomocí + a - polohu jehly zleva doprava. Zvolíte-li rovný steh, ikona (A) se změní a ukazuje, že je místo šířky stehu aktivní poloha stehu Šití Délka stehu / hustota stehu (2) Délku stehu zvětšíte nebo zmenšíte pomocí + a -. ambition U saténových stehů můžete nastavit hustotu stehu. To se používá hlavně pro speciální nitě a tehdy, chcete-li mít steh s nižší hustotou. Nastavení hustoty nemá vliv na skutečnou délku celého stehu. 1 2 B Ke zvýšení/snížení hustoty saténového stehu použijte + a -. Zvolíte-li saténový steh, změní se ikona (B), která nyní ukazuje, že je místo délky stehu aktivní hustota. 3:3

30 Prodloužení (3) Funkcí prodloužení se prodlužují saténové stehy. Celý steh se prodlouží, ale hustota zůstane stejná. Pro 1.5: Dotkněte se středu dotekového kruhu. Ikona se změní na symbol prodloužení. Pro větší a menší prodloužení saténového stehu použijte + a -. Není-li funkce prodloužení stehu pro zvolený steh k dispozici, ozve se po doteku středu kruhu varovný signál a ikona se nezmění. Pro 1.0: Pro větší a menší prodloužení saténového stehu stiskněte + a - na tlačítku prodloužení. Není-li funkce prodloužení stehu pro zvolený steh k dispozici, ozve se po stisknutí tlačítka prodloužení varovný signál. ambition Napětí niti (4) Váš stroj zobrazí doporučené nastavení napětí niti pro zvolený steh. Postup nastavení napětí najdete na straně 2:7. ambition 1.0 Šití 4 Zrcadlové převrácení Pro stranové převrácení stehu nebo sekvence stiskněte stranové převrácení (A). Pro výškové převrácení stehu nebo sekvence stiskněte výškové převrácení (B) Poznámka: Knoflíkové dírky nejdou převracet. ambition 1.5 A B ambition 1.0 A B 3:4

31 Možnosti zapošití Funkce zapošití Vám umožňuje naprogramovat zapošití jak na začátku (A), tak na konci (B) stehu. ambition 1.5 C 1. Přejděte na možnosti zapošití (1). 2. Zvolte funkce, které chcete používat (A a/nebo B). 3. Vraťte se do režimu šití zvolením záložky režim šití (2). A B Jsou zobrazeny mini ikony pro zapošití, které ukazují, která zapošívací funkce je zvolena. Nastavení se nezmění, dokud je nezrušíte. Poznámka: Pro okamžité zapošití použijte tlačítko zapošití umístěné zepředu stroje. 2 ambition Šití s nastavenými volbami zapošití 1. Zapošití na začátku (A) se provede, jakmile začnete šít. C 2. Zapošití na konci (B) se aktivuje stiskem tlačítka zpět. Rozsvítí se kontrolka naprogramovaného zapošití. Stroj dokončí vzor a provede zapošití. A B 3. Pro deaktivaci možností zapošití jděte na možnosti zapošití popsané výše a zrušte volbu zaškrtnutí rámečku. 2 1 Šití Funkce tlačítka zpět pro možnosti zapošití Pro aktivaci šití zpět zastavte a stiskněte tlačítko zpět dvakrát. Rozsvítí se kontrolka zpětného chodu. Zapošití se neprovede. Zapošití při šití zpět aktivujte stiskem tlačítka zpět. Budou svítit obě kontrolky, jak naprogramovaného zapošití, tak i zpětného chodu. Pro návrat k šití dopředu zastavte a stiskněte tlačítko zpět. Nebude svítit žádná kontrolka a zapošití se neprovede. 3:5

32 Uložení osobního stehu Stisknutím tlačítka uložit si můžete uložit do stroje upravený steh. Otevřete jím menu sekvence. Do čtyř zobrazených pamětí můžete ukládat stehy i sekvence. Ukládání stehů funguje stejně, jako ukládání sekvencí. Viz str. 4:5. Uloží se nastavení délky stehu, jeho šířky a hustoty a zrcadlové převrácení. Poznámka: Některé speciální stehy, jako jsou například knoflíkové dírky, uložit nejdou. Pokusíte-li se takovýto steh uložit, informuje Vás o této skutečnosti hlášení na displeji. ambition ambition 1.0 ambition 1.5 ambition 1.0 Načtení osobního stehu Načtení stehu funguje stejně, jako načtení sekvence. Aktivujte menu načtení sekvence stisknutím tlačítka načíst. Zvolte steh, který chcete načíst. Další informace najdete na straně 4:6. Šití 1.5 3:6

33 Techniky šití Trojrozpichový entlovací steh Steh číslo 9 (8 na modelu 1.0) můžete použít k začištění okrajů. Jehla by měla na levé straně píchat do látky a na pravé straně začišťovat. Steh číslo 9 se také používá k dosažení pružných švů při sešívání úpletů. Knoflíkové dírky Knoflíkové dírky Vašeho stroje jsou speciálně upraveny pro různé druhy látek a oděvů. Podívejte se do tabulky stehů na straně 1:8, kde najdete ke každé knoflíkové dírce její popis. V místě, kde budete šít knoflíkovou dírku, by měla být látka podložena a/nebo stabilizována. Patka pro knoflíkovou dírku v jediném kroku 5B 1. Označte si na svém výrobku polohu knoflíkové dírky. 2. Nasaďte patku pro knoflíkové dírky 5B a vytáhněte destičku pro vložení knoflíku. Vložte do ní knoflík. Knoflíkem se stanoví délka dírky. 3. Nit musí procházet otvorem v přítlačné patce a vést pod patku. 4. Vyberte si druh dírky, kterou chcete ušít, a dle potřeby nastavte délku a hustotu. Vždy si nejprve ušijte jednu dírku na odstřižku stejné látky na zkoušku. 5. Vložte výrobek pod přítlačnou patku a srovnejte značku na látce se středem patky pro knoflíkové dírky. 6. Vytáhněte páčku pro knoflíkové dírky úplně dolů a zatlačte ji směrem od sebe. 7. Přidržujte konec horní niti a začněte šít. Knoflíkové dírky se šijí od předku přítlačné patky dozadu. 8. Až stroj knoflíkovou dírku dokončí, zdvihněte přítlačnou patku. 1.5 Šití 3:7

34 Knoflíková dírka se šňůrkou (pružné látky) Pro šití knoflíkové dírky na pružné látce doporučujeme zvýšit její pevnost a zabránit jejímu natahování všitím šňůrky. 1. Udělejte smyčku ze silné nitě nebo perlovky přes ostruhu na zadním konci patky pro šití knoflíkových dírek 5B. Táhněte konce nitě dopředu pod patkou a zajistěte je na výstupku vpředu patky. 2. Ušijte knoflíkovou dírku. Saténové sloupky dírky se ušijí přes šňůrku. 3. Po dokončení dírky sejměte šňůrku z ostruhy a zatáhněte za její konce. 4. Zkřižte konce nitě před jehlou, navlečte je do jehly s velkým uchem a protáhněte na rubovou stranu látky. Svažte konce nitě a odstřihněte je. 5. Pomocí páráčku knoflíkovou dírku opatrně prořízněte. Šití Přišití knoflíku 1. Pro přišívání knoflíku sejměte přítlačnou patku a zvolte steh pro přišívání knoflíku. 2. Zatáhněte zoubky podavače. 3. Vložte knoflík pod držák přítlačné patky. Ikonou pro převracení nastavte jehlu tak, aby její rozpich přesně kopíroval dírky v knoflíku, a aby šířka odpovídala danému knoflíku. Dle potřeby upravte šířku stehu, aby odpovídala vzdálenosti dírek. 4. Šipkami vlevo a vpravo v kruhu můžete po dvou zvyšovat a snižovat počet stehů k upevnění knoflíku. 5. Začněte šít. Stroj ušije Váš program, zapošije a zastaví se. Poznámka: Pro vytvoření krčku použijte univerzální nástroj. Můžete též použít speciální patku k přišívání knoflíků č , která není v základní výbavě :8

35 Látání a opravy Zalátání malé dírky či zašití trhliny, než se zvětší, může zachránit oblečení. Vyberte si nit barvy co nejbližší opravovanému kusu oděvu. 1. Podložte díru nebo trhlinu látkou či stabilizátorem. 2. Zvolte látací steh. 3. Začněte šít nad dírou a přes ni. 4. Jakmile přejedete přes díru, stiskněte knoflík zpět, čímž nastavíte délku stehu. Váš šicí stroj steh automaticky dokončí. 5. Stroj je nastaven na opakování látacího stehu stejné velikosti. Prostě pokračujte v šití. Chcete-li změnit délku látacího stehu, zvolte znovu látací steh a pokračujte kroky 3 a 4 shora. Poznámka: Látací stehy můžete šít i s patkou pro knoflíkové dírky 5B. Délku látacího stehu si nastavte vytažením destičky pro vkládání knoflíku a vytáhněte knoflíkovou páčku dolů. 1.5 Šití Šití lemů na silné látce Při šití přes švy na obzvlášť silných látkách nebo lemy na džínách se může patka při přejíždění švů naklánět. K vyrovnání výšky přítlačné patky použijte univerzální nástroj podle obrázku. Jedna strana univerzálního nástroje je silnější, než druhá, použijte tu, která nejlépe odpovídá švu. 3:9

36 Quiltování Quilt obvykle sestává ze tří vrstev, dvou vrstev látky proložených vatelínem. Pro sešívání tří vrstev dohromady si můžete vybrat z celé řady stehů a technik. Steh ve švu Použijte patku pro ozdobné stehy 1A s IDT. Při šití ve švu využijete vodítko na přítlačné patce k vedení jehly švem v quiltových blocích. Začněte tím, že se sešpendlíte zavíracími špendlíky všechny vrstvy quiltu tak, že začnete uprostřed a postupujete k okrajům. Špendlíky zapichujte ve vzdálenosti cm. Poznámka: také můžete použít patku pro steh ve švu s IDT č , která není v základní výbavě. Crazy quiltování Ozvláštněte si svůj quilt ozdobnými stehy. Tyto stehy může vyšít ve stejné barvě nebo v kontrastní. Někdy se používají ozdobné nitě, například vyšívací umělé hedvábí nebo silnější bavlnky. Šití Quiltování volným pohybem Quiltováním volným pohybem nejen sešijete dohromady svrchní látku, vatelín a spodní látku, ale zároveň dodáte výrobku texturu a zajímavý vzhled. Quiltování volným pohybem se provádí se zataženými zoubky podavače. Látkou pohybujete ručně a rychlostí pohybu určujete délku stehů. 1. Nastavte svůj stroj pro quiltování volným pohybem zvolením rovného stehu č Nasaďte otevřenou patku pro volné quiltování č. # , která není v základní výbavě. 3. Zatáhněte zoubky podavače. 4. Sešpendlete si svůj quilt a připravte si jej podle pokynů v odstavci steh ve švu. Tip! Vyzkoušejte si volné quiltování na odstřižcích látky a vatelínu. Rovnoměrné délky stehů dosáhnete, budete-li pohybovat látkou stále stejnou rychlostí. 5. Začněte poblíž středu Vašeho quiltu. Udělejte jeden steh a vytáhněte spodní nit nahoru nad quilt. Zpevněte nitě několika stehy těsně u sebe. 6. Nyní pohybujte látkou tak, aby stroj vyšíval požadované ornamenty. Stehy by se neměly křížit a měly by vytvářet meandrovité tvary. 3:10
