DTM (Digitální technická mapa) v Marushka Designu

Transkript

1 0 DTM (Digitální technická mapa) v Marushka Designu

2 OBSAH 1 CÍL PŘÍKLADU PRÁCE S PŘÍKLADEM UKÁZKA DIALOGOVÉHO OKNA STRUČNÝ POPIS PŘÍKLADU V MARUSHKADESIGNU

3 1 Cíl příkladu V tmt příkladu si ukážeme jak je mžné ze zaměřených bdů, bsahujících suřadnice X, Y a Z vytvřit mdel terénu v Marushka Designu. Příklad byl vytvřen ve verzi a nemusí být tedy kmpatibilní se staršími verzemi. 2 Práce s příkladem D slžky c:\marushkaexamples\ rzbalíme bsah subru DTM_CZ.zip. Cílvu slžku je nutné respektvat kvůli prvázansti cest s prjektem. V případě umístění subrů d jiné cesty by nebyl mžné s příkladem pracvat. V prstředí Marushka Designu tevřeme prjekt DTM_CZ.xml. Označíme frmální všechny frmální vrstvy, v kntextvém menu vybereme Data Načti vše: V mapvém kně zvlíme zbrazit Vše : Spustíme lkální webvý server: - 2 -

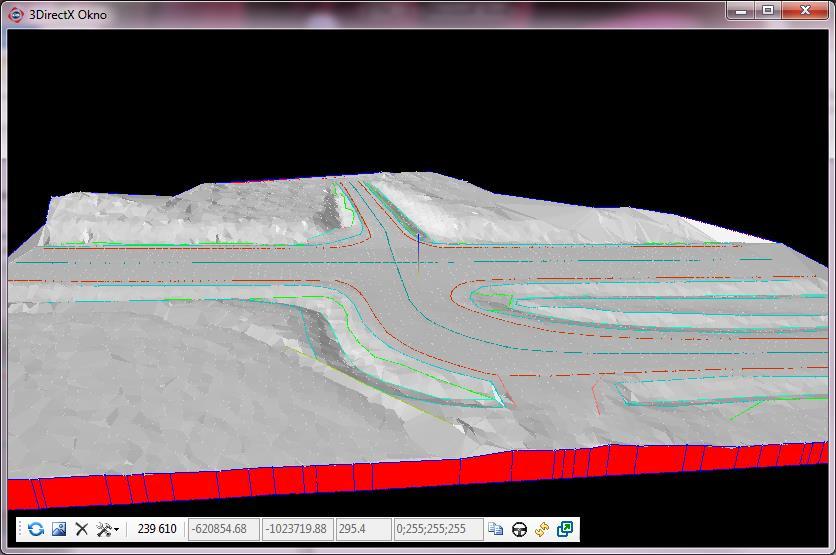

4 3 Ukázka dialgvéh kna Obr 1: Ukázka vytvřenéh Digitálníh mdelu terénu v kně DirectX Obr 2: Ukázka drátvéh mdelu v kně DirectX - 3 -
