1 REALKA-Rubíček s.r.o Technická zpráva VÝSTAVBA KANALIZACE A VÝTLAKU OV Z BEZMĚROVA NA ČOV POSTOUPKY DOKUMENTACE PRO PROVÁDĚNÍ STAVBY Stavebník: VaK Kroměříž TECHNICKÁ ZPRÁVA PS 102 ELEKTROTECHNICKÁ ČÁST ČS1 A ČS2 SEZNAM DOKUMENTACE 1. Technická zpráva č.v Výkresová část 2.1. Půdorys ČS1 Bezměrov Půdorys ČS2 Bezměrov Rozváděč RM Schéma pomocných obvodů RM Rozváděč RM Schéma pomocných obvodů RM Obvodová schémata Schéma ČS1, ČS2 M+R Výkaz výměr č.v DPS 1/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

2 OBSAH TECHNICKÉ ZPRÁVY 1. VŠEOBECNÁ ČÁST Rozsah projektu Návaznost na jiné části projektu Předpisy a normy Projektové podklady Projednání projektu ZÁKLADNÍ TECHNICKÉ ÚDAJE Rozvodná soustava Vnější vlivy Ochrana před úrazem el. proudem dle ČSN ed Důležitost dodávky el. energie dle ČSN Výkonové poměry TECHNICKÝ POPIS ROZVÁDĚČŮ A SKŘÍNÍ RM1 rozváděč RM2 rozváděč POPIS OVLÁDÁNÍ A SIGNAL. SPOTŘEBIČŮ PŘIPOJENÝCH Z ROZVÁDĚČE RM MT1 Samočisticí česle M2, M3 Čerpadlo OV M4 Přenosné čerpadlo ve studni POPIS OVLÁDÁNÍ A SIGNAL. SPOTŘEBIČŮ PŘIPOJENÝCH Z ROZVÁDĚČE RM M5, M6 Čerpadlo OV POPIS OKRUHŮ M+R LICA-Měření hladiny v čerpací jímce OV ČS A,B,C.LSA-Snímání hladiny v čerpací jímce vod záložními plováky FIQ-Měření průtoku a množství OV na potrubí PICA-Měření tlaku na výtlačném potrubí M2,M BK 106.HA Zabezpečení objektu LICA-Měření hladiny v čerpací jímce OV ČS A,B,C.LSA-Snímání hladiny v čerpací jímce vod záložními plováky FIQ-Měření průtoku a množství OV na potrubí PICA-Měření tlaku na výtlačném potrubí M5,M BK 206.HA Zabezpečení objektu Provozní stavy ŘÍDÍCÍ SYSTÉM (ASŘ) KABELOVÉ ROZVODY UZEMNĚNÍ ZEMNÍ PRÁCE POŽADAVKY NA POSTUP STAVEBNÍCH A MONTÁŽNÍCH PRACÍ DŮSLEDKY NA ŽIVOTNÍ PROSTŘEDÍ A BEZPEČNOST PRÁCE Důsledky na životní prostředí Revize elektrických zařízení Kvalifikace pracovníků Provádění montážních prací Výstražné tabulky a nápisy POZNÁMKA TABULKA SPOTŘEBIČŮ DPS 2/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

3 15. TABULKA KABELŮ SEZNAM VSTUPŮ A VÝSTUPŮ ŘS Digitální vstupy RM Digitální výstupy RM Analogové vstupy RM Digitální vstupy RM Digitální výstupy RM Analogové vstupy RM DPS 3/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

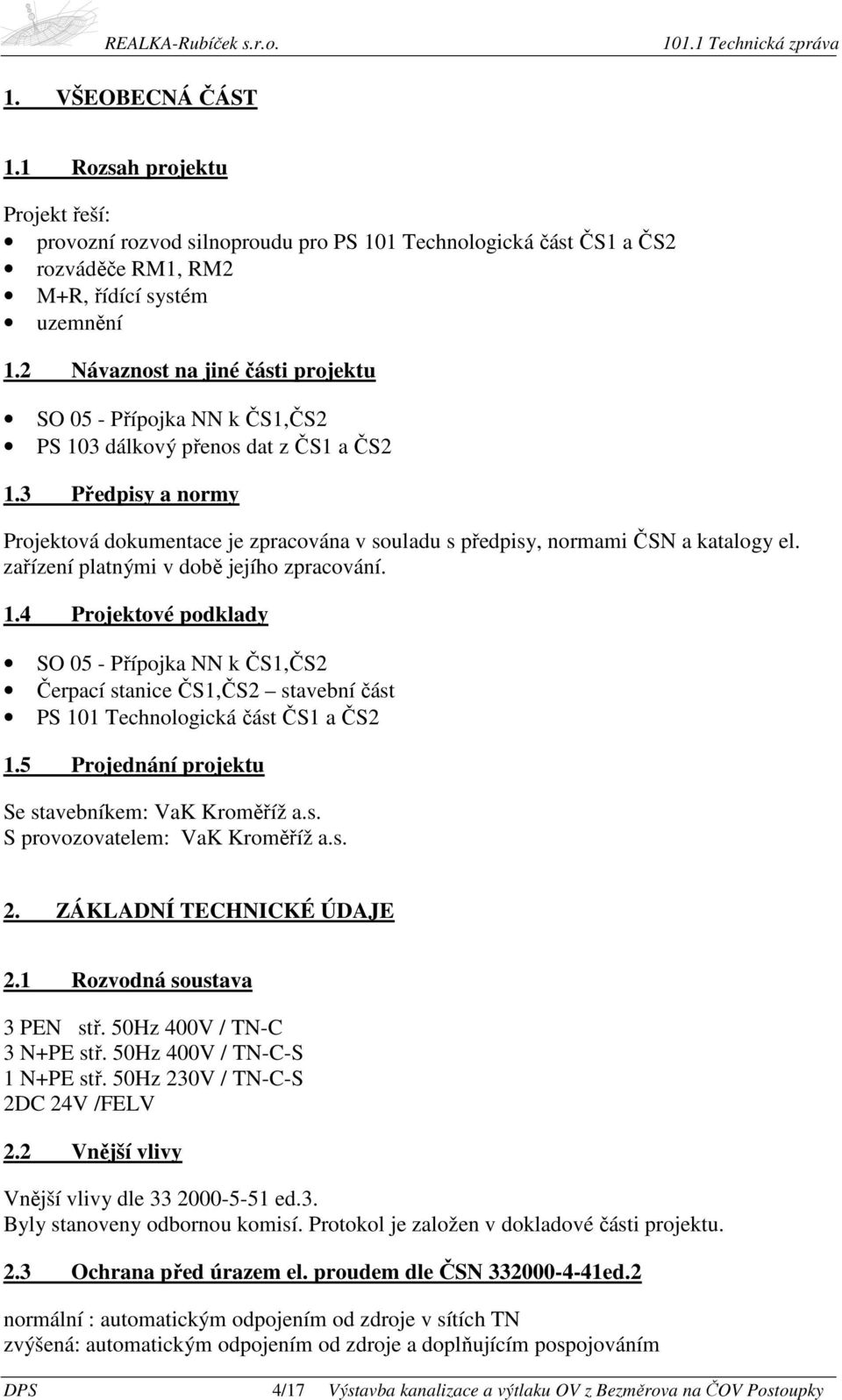

4 1. VŠEOBECNÁ ČÁST 1.1 Rozsah projektu Projekt řeší: provozní rozvod silnoproudu pro PS 101 Technologická část ČS1 a ČS2 rozváděče RM1, RM2 M+R, řídící systém uzemnění 1.2 Návaznost na jiné části projektu SO 05 - Přípojka NN k ČS1,ČS2 PS 103 dálkový přenos dat z ČS1 a ČS2 1.3 Předpisy a normy Projektová dokumentace je zpracována v souladu s předpisy, normami ČSN a katalogy el. zařízení platnými v době jejího zpracování. 1.4 Projektové podklady SO 05 - Přípojka NN k ČS1,ČS2 Čerpací stanice ČS1,ČS2 stavební část PS 101 Technologická část ČS1 a ČS2 1.5 Projednání projektu Se stavebníkem: VaK Kroměříž a.s. S provozovatelem: VaK Kroměříž a.s. 2. ZÁKLADNÍ TECHNICKÉ ÚDAJE 2.1 Rozvodná soustava 3 PEN stř. 50Hz 400V / TN-C 3 N+PE stř. 50Hz 400V / TN-C-S 1 N+PE stř. 50Hz 230V / TN-C-S 2DC 24V /FELV 2.2 Vnější vlivy Vnější vlivy dle ed.3. Byly stanoveny odbornou komisí. Protokol je založen v dokladové části projektu. 2.3 Ochrana před úrazem el. proudem dle ČSN ed.2 normální : automatickým odpojením od zdroje v sítích TN zvýšená: automatickým odpojením od zdroje a doplňujícím pospojováním DPS 4/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

5 zvýšená: automatickým odpojením od zdroje a proudovým chráničem 2.4 Důležitost dodávky el. energie dle ČSN stupeň základní 2.5 Výkonové poměry ČS1: Pi = 18,05 kw, Pv = 9,25 kw ČS2: Pi = 14,00 kw, Pv = 5,2 kw Celkem: Pi = 32,05 kw, Pv = 14,45 Kw 3. TECHNICKÝ POPIS ROZVÁDĚČŮ A SKŘÍNÍ 3.1 RM1 rozváděč Umístěn : Na ocelové konstrukci u ČS1 Typ : plastový Krytí : IP54/20 Rozměry : 1250x1500x320mm Napájen : ze skříně RE řešené v SO 05 - Přípojka NN k ČS1,ČS2 Napájecí kabel: CYKY J 4x16 Proti nežádoucímu vstupu bude vybaven zámkem s vložkou FAB a dveřním kontaktem. Rozváděč RM1 bude vyzbrojen zásuvkou 400V, I=16A a zásuvkou 230V, I=16A s proudovým chráničem. Po zatažení všech silových a ovládacích kabelů do rozvaděče se provede vodotěsné utěsnění rozvaděče a všech prostupů mezi rozvaděčem a čerpací stanicí. 3.2 RM2 rozváděč Umístěn : v plastovém pilíři u objektu ČS Typ : plastový Krytí : IP54/20 Rozměry : 750x1000x320mm Napájen : ze skříně RE řešené v SO 05 - Přípojka NN k ČS1,ČS2 Napájecí kabel: CYKY J 4x10 Proti nežádoucímu vstupu bude vybaven zámkem s vložkou FAB a dveřním kontaktem. Rozváděč RM bude vyzbrojen zásuvkou 400V, I=16A a zásuvkou 230V, I=16A s proudovým chráničem. Po zatažení všech silových a ovládacích kabelů do rozváděče se provede vodotěsné utěsnění rozváděče a všech prostupů mezi rozváděčem a čerpací stanicí. DPS 5/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

6 4. POPIS OVLÁDÁNÍ A SIGNAL. SPOTŘEBIČŮ PŘIPOJENÝCH Z ROZVÁDĚČE RM1 4.1 MT1 Samočisticí česle Technologická pozice č.:1.4 Napětí : 400V Volba ovl. :Automat Ruční :MT1 Ruční ovl. :zap - vyp :MT1 Signal. světelná :chod česle :MT1, terminál ŘS Signal. světelná :porucha česle :MT1, terminál ŘS Signal. světelná :přetížení pásu :MT1, terminál ŘS Signal. světelná :sepnutí el. vyhřívání :MT1 Signal. světelná :polohy "A" : terminál ŘS Počítadlo provozních hodin :ŘS Provede se silové připojení MT a přenos provozních stavů do ŘS. 4.2 M2, M3 Čerpadlo OV Technolog pozice č.:1.4 Napětí : 400V Volba ovl. :dálk místní :RM1 Místní ovl. :zap - vyp :RM1, nouzový provoz a zkouška zařízení Dálkové ovl. :ŘS: dle hladin v čerpací jímce OV Automatické ovl. :v závislosti na výšce hladiny v čerpací jímce OV tenzometrickým snímačem hladiny okr.101.lica (ŘS) Automatické ovl. :záskok rezervního čerpadla při poruše provozního (ŘS) Automatické ovl. :přepínání provozního a záložního čerpadla při každém následném sepnutí na H1.2 (ŘS) Blokování ovl. :proti dálk. spuštění :RM1 poloha 0 na SA**.1 Blokování ovl. :od tepelné ochrany ve vinutí motoru (bimetal) Blokování ovl. :od vlhkosti v motoru Volba ovládání. : od záložních plováků SA2-3 Signal. světelná :chodu čerpadla:terminál ŘS Signal. světelná :poruchy :terminál ŘS Signal. světelná :vlhkost v motoru:terminál ŘS Signal. světelná :tepelná ochrana vinutí:terminál ŘS Signal. světelná :kontinuální výška hladiny v ČS:analogové zobrazení +číselná hodnota, terminál ŘS Signal. světelná :porucha snímače hladiny:terminál ŘS Signal. světelná :polohy "D" SA**: terminál ŘS Počítadlo provozních hodin :ŘS PODMÍNKY PROVOZU V ČERPACÍ JÍMCE OV ČS1 HLADINA SPÍNAČ FUNKCE H LICA -vypíná M2(M3) H LICA -zapíná M2(M3) DPS 6/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

7 4.3 M4 Přenosné čerpadlo ve studni Technolog pozice č.:1.7 Napětí : 230V Čerpadlo se bude napojovat na zásuvku 230V osazenou na rozváděči RM1. 5. POPIS OVLÁDÁNÍ A SIGNAL. SPOTŘEBIČŮ PŘIPOJENÝCH Z ROZVÁDĚČE RM2 5.1 M5, M6 Čerpadlo OV Technolog pozice č.: 2.1 Napětí : 400V Volba ovl. :dálk místní :RM2 Místní ovl. :zap - vyp :RM1, nouzový provoz a zkouška zařízení Dálkové ovl. :ŘS: dle hladin v čerpací jímce OV Automatické ovl. :v závislosti na výšce hladiny v čerpací jímce OV tenzometrickým snímačem hladiny okr.201.lica (ŘS) Automatické ovl. :záskok rezervního čerpadla při poruše provozního (ŘS) Automatické ovl. :přepínání provozního a záložního čerpadla při každém následném sepnutí na H2.2 (ŘS) Blokování ovl. :proti dálk. spuštění :RM1 poloha 0 na SA**.1 Blokování ovl. :od tepelné ochrany ve vinutí motoru (bimetal) Blokování ovl. :od vlhkosti v motoru Signal. světelná :chodu čerpadla:terminál ŘS Signal. světelná :poruchy :terminál ŘS Signal. světelná :vlhkost v motoru:terminál ŘS Signal. světelná :tepelná ochrana vinutí:terminál ŘS Signal. světelná :kontinuální výška hladiny v ČS:analogové zobrazení +číselná hodnota, terminál ŘS Signal. světelná :porucha snímače hladiny:terminál ŘS Signal. světelná :polohy "D" SA**: terminál ŘS Počítadlo provozních hodin :ŘS PODMÍNKY PROVOZU V ČERPACÍ JÍMCE OV ČS2 HLADINA SPÍNAČ FUNKCE H LICA -vypíná M5(M6) H LICA -zapíná M5(M6) 6. POPIS OKRUHŮ M+R LICA-Měření hladiny v čerpací jímce OV ČS1 Měření bude provedeno tenzometrickou sondou napájenou z řídícího systému po proudové smyčce 4-20mA. Rozsah měření 0-5m. Výstupní signál výšky hladiny bude na ŘS zaveden proudovou smyčkou 4-20mA.V závislosti na hladinách budou ovládána čerpadla M2, M3. DPS 7/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

8 A,B,C.LSA-Snímání hladiny v čerpací jímce vod záložními plováky V čerpací jímce budou na H1.1, H1.3, H1.4 osazeny záložní plovákové spínače, které budou zajišťovat ovládání čerpadel v případě poruchy sondy FIQ-Měření průtoku a množství OV na potrubí Měření průtoku a množství indukčním průtokoměrem na potrubí DN100 s vyhodnocením okamžitého průtoku a celkového protečeného množství. Kabel je zaveden do RM1. Na řídící systém je přenášena okamžitá hodnota průtoku a celkové protečené množství PICA-Měření tlaku na výtlačném potrubí M2,M3 Měření tlaku je kapacitním tlakovým snímačem na potrubí s vyhodnocením okamžitého tlaku. Kabel je zaveden do RM1. Na řídící systém je přenášena okamžitá hodnota tlaku BK 106.HA Zabezpečení objektu Objekt je zabezpečen proti nepovolenému vniknutí do rozvaděče, koncovým spínačem BK105.x na dveřích rozvaděče. Jednotlivé poklopy čerpacích šachet jsou opatřeny magnetickými spínači BK105.x pro hlášení otevření. Po časové prodlevě do 1 minuty bude spuštěna houkačka HA106 instalována v rozváděči. Přítomnost oprávněných osob potvrdí obsluha na terminálu ASŘ a tím dojde k zablokování houkačky. Po uzavření poklopů a rozvaděče a opuštění objektu je objekt uveden do výchozího stavu automaticky, při dalším otevření se musí potvrdit přítomnost obsluhy, jinak dojde ke spuštění houkačky. Houkačka je vypnutá s časovým zpožděním do 5 minut. Údaje o otevření objektu jsou přednostně přenášeny na centrální dispečink ČOV Kroměříž LICA-Měření hladiny v čerpací jímce OV ČS2 Měření bude provedeno tenzometrickou sondou napájenou z řídícího systému po proudové smyčce 4-20mA. Rozsah měření 0-5m. Výstupní signál výšky hladiny bude na ŘS zaveden proudovou smyčkou 4-20mA.V závislosti na hladinách budou ovládána čerpadla M5, M A,B,C.LSA-Snímání hladiny v čerpací jímce vod záložními plováky V čerpací jímce budou na H2.1, H2.3, H2.4 osazeny záložní plovákové spínače, které budou zajišťovat ovládání čerpadel v případě poruchy sondy FIQ-Měření průtoku a množství OV na potrubí Měření průtoku a množství indukčním průtokoměrem na potrubí DN100 s vyhodnocením okamžitého průtoku a celkového protečeného množství. Kabel je zaveden do RM2. Na řídící systém je přenášena okamžitá hodnota průtoku a celkové protečené množství PICA-Měření tlaku na výtlačném potrubí M5,M6 Měření tlaku je kapacitním tlakovým snímačem na potrubí s vyhodnocením okamžitého tlaku. Kabel je zaveden do RM2. Na řídící systém je přenášena okamžitá hodnota tlaku. DPS 8/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

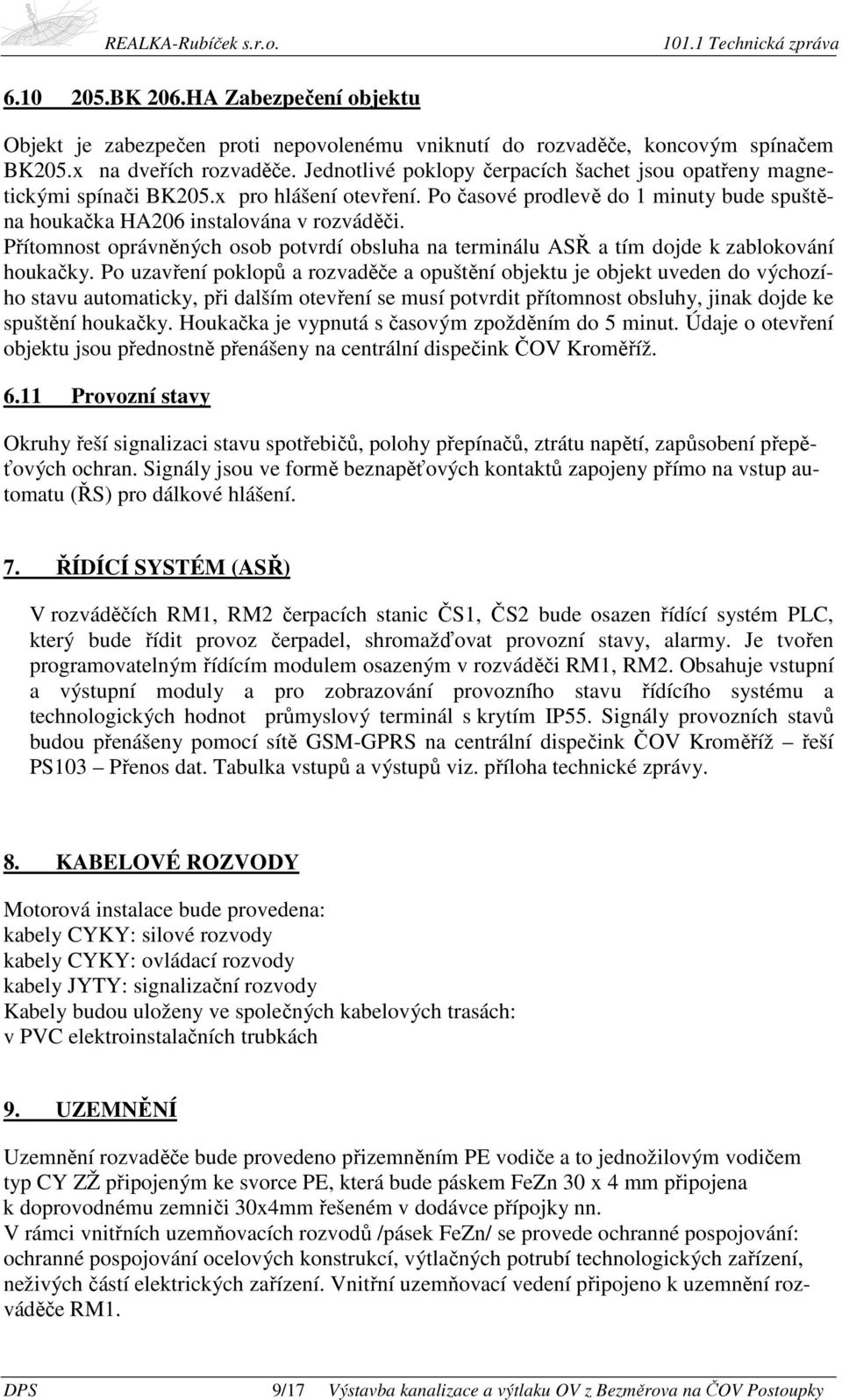

9 BK 206.HA Zabezpečení objektu Objekt je zabezpečen proti nepovolenému vniknutí do rozvaděče, koncovým spínačem BK205.x na dveřích rozvaděče. Jednotlivé poklopy čerpacích šachet jsou opatřeny magnetickými spínači BK205.x pro hlášení otevření. Po časové prodlevě do 1 minuty bude spuštěna houkačka HA206 instalována v rozváděči. Přítomnost oprávněných osob potvrdí obsluha na terminálu ASŘ a tím dojde k zablokování houkačky. Po uzavření poklopů a rozvaděče a opuštění objektu je objekt uveden do výchozího stavu automaticky, při dalším otevření se musí potvrdit přítomnost obsluhy, jinak dojde ke spuštění houkačky. Houkačka je vypnutá s časovým zpožděním do 5 minut. Údaje o otevření objektu jsou přednostně přenášeny na centrální dispečink ČOV Kroměříž Provozní stavy Okruhy řeší signalizaci stavu spotřebičů, polohy přepínačů, ztrátu napětí, zapůsobení přepěťových ochran. Signály jsou ve formě beznapěťových kontaktů zapojeny přímo na vstup automatu (ŘS) pro dálkové hlášení. 7. ŘÍDÍCÍ SYSTÉM (ASŘ) V rozváděčích RM1, RM2 čerpacích stanic ČS1, ČS2 bude osazen řídící systém PLC, který bude řídit provoz čerpadel, shromažďovat provozní stavy, alarmy. Je tvořen programovatelným řídícím modulem osazeným v rozváděči RM1, RM2. Obsahuje vstupní a výstupní moduly a pro zobrazování provozního stavu řídícího systému a technologických hodnot průmyslový terminál s krytím IP55. Signály provozních stavů budou přenášeny pomocí sítě GSM-GPRS na centrální dispečink ČOV Kroměříž řeší PS103 Přenos dat. Tabulka vstupů a výstupů viz. příloha technické zprávy. 8. KABELOVÉ ROZVODY Motorová instalace bude provedena: kabely CYKY: silové rozvody kabely CYKY: ovládací rozvody kabely JYTY: signalizační rozvody Kabely budou uloženy ve společných kabelových trasách: v PVC elektroinstalačních trubkách 9. UZEMNĚNÍ Uzemnění rozvaděče bude provedeno přizemněním PE vodiče a to jednožilovým vodičem typ CY ZŽ připojeným ke svorce PE, která bude páskem FeZn 30 x 4 mm připojena k doprovodnému zemniči 30x4mm řešeném v dodávce přípojky nn. V rámci vnitřních uzemňovacích rozvodů /pásek FeZn/ se provede ochranné pospojování: ochranné pospojování ocelových konstrukcí, výtlačných potrubí technologických zařízení, neživých částí elektrických zařízení. Vnitřní uzemňovací vedení připojeno k uzemnění rozváděče RM1. DPS 9/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

10 10. ZEMNÍ PRÁCE Výkopové práce budou prováděny v zemině tř. 3 a zahrnují: - výkop a zához kabelové rýhy - mechanickou ochranu kabelu - zřízení kabelového lože - geodetické zaměření skutečné polohy kabelů 11. POŽADAVKY NA POSTUP STAVEBNÍCH A MONTÁŽNÍCH PRACÍ Výkopové práce pro tento stavební objekt budou prováděny souběžně s výkopovými pracemi pro kanalizaci a vodovod. Před zahrnutím výkopu provede kontrolu správnosti uložení TDI a provede o tom záznam do stavebního deníku. 12. DŮSLEDKY NA ŽIVOTNÍ PROSTŘEDÍ A BEZPEČNOST PRÁCE 12.1 Důsledky na životní prostředí Tento stavební objekt nemá negativní vliv na životní prostředí 12.2 Revize elektrických zařízení Výchozí revizi provede dodavatel montážních prací podle ČSN a ČSN Periodické revize bude provádět provozovatel ve stanovených lhůtách a po každé opravě vyvolané poruchou či poškozením el. zařízení. Dle vyhlášky 73/2010 Sb. u zařízení musí být před jeho uvedením do provozu osvědčena jeho bezpečnost v rozsahu a za podmínek stanovených právními a ostatními předpisy k zajištění bezpečnosti a ochrany zdraví při práci a v souladu s technickou dokumentací; osvědčení provádí revizní technik s platným osvědčením příslušného druhu a rozsahu podle jiného právního předpisu. Zpráva o revizi obsahuje zejména a) určení druhu revize, identifikaci a rozsah zařízení, b) data zahájení, ukončení, vypracování a předání revizní zprávy, c) jméno, popřípadě jména a příjmení, podpis a evidenční číslo revizního technika, d) soupis provedených úkonů, použitých přístrojů a zjištěných závad nebo neshod, e) další údaje z hlediska stavu bezpečnosti zařízení, f) závěrečné zhodnocení bezpečnosti zařízení. Zařízení třídy I. lze uvést do provozu jen na základě odborného a závazného stanoviska organizace státního odborného dozoru. Splnění požadavků bezpečnosti se považuje za splněné u výrobků, které jsou výrobky stanovenými k posuzování shody podle jiného právního předpisu Kvalifikace pracovníků Právnické osoby a podnikající fyzické osoby mohou dle vyhlášky 73/2010 Sb. provádět montáž, opravy, revize a zkoušky zařízení na základě oprávnění vydaného organizací státního odborného dozoru. DPS 10/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

11 Osoby pověřené obsluhou a údržbou el. zařízení musí mít odpovídající kvalifikaci dle vyhl. ČÚBP č. 50/78 Sb. Tyto osoby musí prokázat znalost místních provozních a bezpečnostních předpisů, protipožárních opatření, první pomoci při úrazech elektřinou a znalost postupu hlášení závad na svěřeném zařízení Provádění montážních prací Zahájení montáže zařízení třídy I. oznamuje dle vyhlášky 73/2010 Sb. osoba uvedená v bodu 1 přílohy č.2 vyhlášky 73/2010 Sb. bez zbytečného odkladu organizaci státního odborného dozoru. Při provádění musí být dodržena příslušná ustanovení norem a předpisů platných pro daná zařízení v době provádění prací, zejména ČSN EN ed.2 a vyhlášky 73/2010 Sb Výstražné tabulky a nápisy El. zařízení, popřípadě el. předměty musí být před uvedením do provozu vybaveny bezpečnostními nápisy a tabulkami předepsanými pro tato zařízení příslušnými zařizovacími nebo předmětovými normami. Tabulky a nápisy musí být provedeny dle ČSN ISO POZNÁMKA Po ukončení montážních prací předá dodavatel investorovi jedno paré projektu, kde budou zachyceny veškeré změny, které nastanou při realizaci. El.zařízení, které je součástí dodávky tohoto projektu, může být nahrazeno el. zařízeními jinými při zachování všech technických parametrů. DPS 11/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

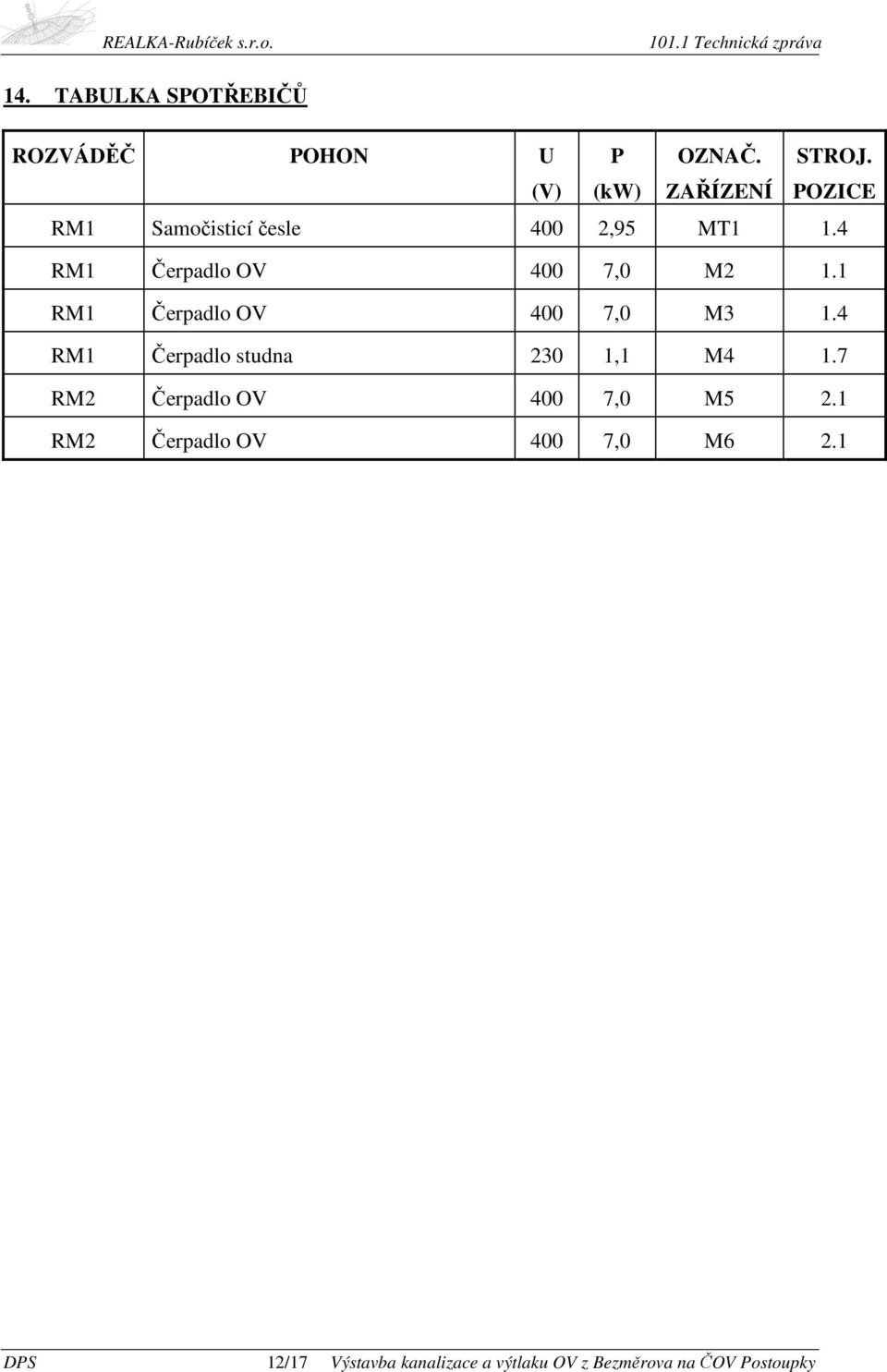

12 14. TABULKA SPOTŘEBIČŮ ROZVÁDĚČ POHON U (V) P (kw) OZNAČ. ZAŘÍZENÍ STROJ. POZICE RM1 Samočisticí česle 400 2,95 MT1 1.4 RM1 Čerpadlo OV 400 7,0 M2 1.1 RM1 Čerpadlo OV 400 7,0 M3 1.4 RM1 Čerpadlo studna 230 1,1 M4 1.7 RM2 Čerpadlo OV 400 7,0 M5 2.1 RM2 Čerpadlo OV 400 7,0 M6 2.1 DPS 12/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

13 15. TABULKA KABELŮ ČÍSLO ROZVÁDĚČ- TYP KABELU DÉLKA KABELU ROZVÁDĚČ SPOTŘEBIČ (m) POZNÁMKA WL09 RM1 RM1 ČÁST M+R CYKY-J 3 x 2,5 5 Napájení části M+R WL1 RM1 MT1 CYKY-J 5 x 2,5 15 WS1.1 RM1 MT1 JYTY-O 7 x 1,0 15 WL2 RM1 M2 kabel součást čerpadla - WL3 RM1 M3 kabel součást čerpadla - WS101 RM1 101.LICA JYTY-O 4 x 1,0 5 WS102A RM1 102A.LSA kabel součást snímače - WS102B RM1 102B.LSA kabel součást snímače - WS102C RM1 102C.LSA kabel součást snímače - WS103 RM1 103.FIQ JYTY-O 4 x 1,0 10 WL103 RM1 103.FIQ CYKY-J 3 x 1,5 10 WS104 RM1 104.PICA JYTY-O 4 x 1,0 10 WS105.1 RM1 BK105.1 CYKY-J 3 x 1,5 15 BK105.2 BK105.3 WS105.4 RM1 BK105.4 CYKY-J 3 x 1,5 15 WS105.5 RM1 BK105.5 CYKY-J 3 x 1,5 5 Dveřní spínač rozváděče RM1 WS106 RM1 HA106 SYKFY3x2x0,5 5 Uvnitř rozváděče WL09 RM2 RM2 ČÁST M+R CYKY-J 3 x 2,5 5 Napájení části M+R WL5 RM2 M5 kabel součást čerpadla - WL6 RM2 M6 kabel součást čerpadla - WS201 RM2 201.LICA JYTY-O 4 x 1,0 10 WS202A RM2 202A.LSA kabel součást snímače - WS202B RM2 202B.LSA kabel součást snímače - WS202C RM2 202C.LSA kabel součást snímače - WS203 RM2 203.FIQ JYTY-O 4 x 1,0 10 WL203 RM2 203.FIQ CYKY-J 3 x 1,5 10 WS204 RM2 204.PICA JYTY-O 4 x 1,0 10 WS205.1 RM2 BK205.1 CYKY-J 3 x 1,5 10 WS205.4 RM2 BK205.2 CYKY-J 3 x 1,5 10 WS205.5 RM2 BK205.3 CYKY-J 3 x 1,5 5 Dveřní spínač rozváděče RM2 WS206 RM2 HA206 SYKFY3x2x0,5 5 Uvnitř rozváděče DPS 13/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

14 16. SEZNAM VSTUPŮ A VÝSTUPŮ ŘS 16.1 Digitální vstupy RM1 ČÍSLO OKRUH SIGNÁL VSTUPU X1.0 HLAVNÍ JISTIČ FA01- STAV X1.1 SLED FÁZÍ A ZTRÁTA NAPĚTÍ KA02.4 X1.2 PORUCHA SVODIČE PŘEPĚTÍ FO01 X1.3 CHOD ČESLÍ MT1 X1.4 PORUCHA ČESLÍ MT1 X1.5 PŘETÍŽENÍ PÁSU ČESLÍ MT1 X1.6 POLOHA AUTOMAT ČESLÍ MT1 X1.7 POLOHA AUTOMAT PRO M2 (ČERPADLO OV) X1.8 CHOD ČERPADLA M2 (KM2.1) X1.9 VLHKOST V MOTORU M2 (KA2.1) X1.10 PORUCHA ČERPADLA M2 (NADPROUDOVÉ RELÉ KA2.2) X1.11 PORUCHA ČERPADLA M2 (T.O.V. RELÉ KA2.4) X1.12 REZERVA X1.13 REZERVA X3.0 POLOHA AUTOMAT PRO M3 (ČERPADLO OV) X3.1 CHOD ČERPADLA M3 (KM3.1) X3.2 VLHKOST V MOTORU M3 (KA3.1) X3.3 PORUCHA ČERPADLA M3 (NADPROUDOVÉ RELÉ KA3.2) X3.4 PORUCHA ČERPADLA M3 (T.O.V. RELÉ KA3.4) X3.5 ZAPÍNACÍ HLADINA PLOVÁKU - PLOVÁK 102B.LSA (HL. H1.3) X3.6 MAXIMÁLNÍ HLADINA V ČS1 - PLOVÁK 102C.LSA (HL. H1.4) X3.7 VSTUP DO OBJEKTU ČERPACÍ STANICE 1 BK105 X3.8 MĚŘENÍ PRŮTOKU A MNOŽSTVÍ OV Z ČS1 103.FIQ X3.9 SIGNALIZACE ZTRÁTY NAPĚTÍ UPS ŘS X3.10 REZERVA X3.11 REZERVA X3.12 REZERVA X3.13 REZERVA X3.14 REZERVA X3.15 REZERVA DPS 14/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

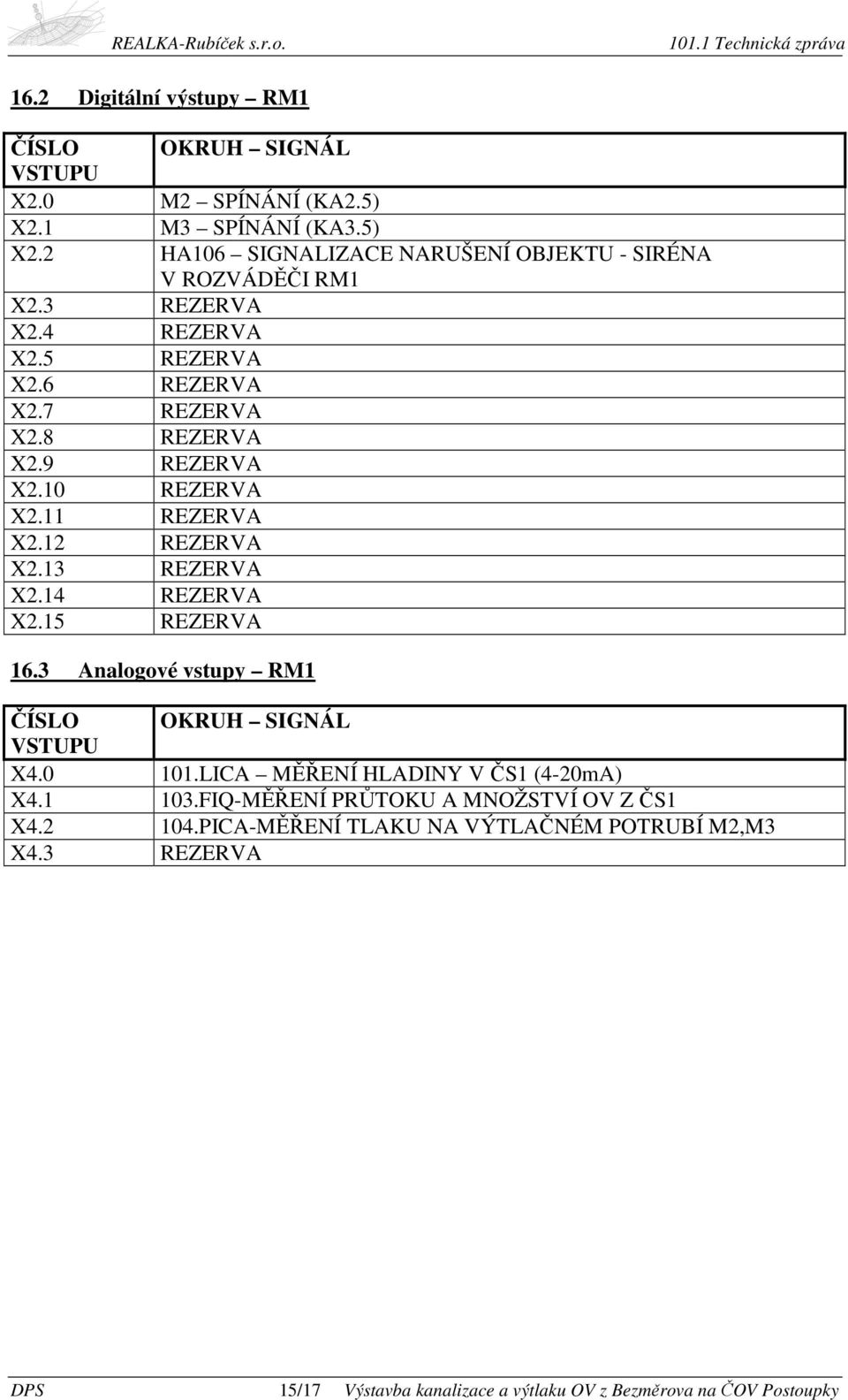

15 16.2 Digitální výstupy RM1 ČÍSLO OKRUH SIGNÁL VSTUPU X2.0 M2 SPÍNÁNÍ (KA2.5) X2.1 M3 SPÍNÁNÍ (KA3.5) X2.2 HA106 SIGNALIZACE NARUŠENÍ OBJEKTU - SIRÉNA V ROZVÁDĚČI RM1 X2.3 REZERVA X2.4 REZERVA X2.5 REZERVA X2.6 REZERVA X2.7 REZERVA X2.8 REZERVA X2.9 REZERVA X2.10 REZERVA X2.11 REZERVA X2.12 REZERVA X2.13 REZERVA X2.14 REZERVA X2.15 REZERVA 16.3 Analogové vstupy RM1 ČÍSLO OKRUH SIGNÁL VSTUPU X LICA MĚŘENÍ HLADINY V ČS1 (4-20mA) X FIQ-MĚŘENÍ PRŮTOKU A MNOŽSTVÍ OV Z ČS1 X PICA-MĚŘENÍ TLAKU NA VÝTLAČNÉM POTRUBÍ M2,M3 X4.3 REZERVA DPS 15/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

16 16.4 Digitální vstupy RM2 ČÍSLO OKRUH SIGNÁL VSTUPU X1.0 HLAVNÍ JISTIČ FA01- STAV X1.1 SLED FÁZÍ A ZTRÁTA NAPĚTÍ KA02.4 X1.2 PORUCHA SVODIČE PŘEPĚTÍ FO01 X1.3 POLOHA AUTOMAT PRO M5 (ČERPADLO OV) X1.4 CHOD ČERPADLA M5 (KM5.1) X1.5 VLHKOST V MOTORU M5 (KA5.1) X1.6 PORUCHA ČERPADLA M5 (NADPROUDOVÉ RELÉ KA5.2) X1.7 PORUCHA ČERPADLA M5 (T.O.V. RELÉ KA5.4) X1.8 POLOHA AUTOMAT PRO M6 (ČERPADLO OV) X1.9 CHOD ČERPADLA M6 (KM6.1) X1.10 VLHKOST V MOTORU M6 (KA6.1) X1.11 PORUCHA ČERPADLA M6 (NADPROUDOVÉ RELÉ KA6.2) X1.12 PORUCHA ČERPADLA M6 (T.O.V. RELÉ KA6.4) X1.13 ZAPÍNACÍ HLADINA PLOVÁKU - PLOVÁK 202B.LSA (HL. H2.3) X3.0 MAXIMÁLNÍ HLADINA V ČS2 - PLOVÁK 202C.LSA (HL. H2.4) X3.1 VSTUP DO OBJEKTU ČERPACÍ STANICE 2 BK205 X3.2 MĚŘENÍ PRŮTOKU A MNOŽSTVÍ OV 103.FIQ X3.3 SIGNALIZACE ZTRÁTY NAPĚTÍ UPS ŘS X3.4 REZERVA X3.5 REZERVA X3.6 REZERVA X3.7 REZERVA X3.8 REZERVA X3.9 REZERVA X3.10 REZERVA X3.11 REZERVA X3.12 REZERVA X3.13 REZERVA X3.14 REZERVA X3.15 REZERVA DPS 16/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

17 16.5 Digitální výstupy RM2 ČÍSLO OKRUH SIGNÁL VSTUPU X2.0 M5 SPÍNÁNÍ (KA5.5) X2.1 M6 SPÍNÁNÍ (KA6.5) X2.2 HA206 SIGNALIZACE NARUŠENÍ OBJEKTU - SIRÉNA V ROZVÁDĚČI RM2 X2.3 REZERVA X2.4 REZERVA X2.5 REZERVA X2.6 REZERVA X2.7 REZERVA X2.8 REZERVA X2.9 REZERVA X2.10 REZERVA X2.11 REZERVA X2.12 REZERVA X2.13 REZERVA X2.14 REZERVA X2.15 REZERVA 16.6 Analogové vstupy RM2 ČÍSLO OKRUH SIGNÁL VSTUPU X LICA MĚŘENÍ HLADINY V ČS2 (4-20mA) X FIQ-MĚŘENÍ PRŮTOKU A MNOŽSTVÍ OV Z ČS2 X PICA-MĚŘENÍ TLAKU NA VÝTLAČNÉM POTRUBÍ M5,M6 X4.3 REZERVA Zlín, 5/2013 Vypracoval : ing. Jiří Babíček DPS 17/17 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky
