$SMV FDS (CMD) C:\Folder>cd Slozka C:\Folder\Slozka>cd.$

1 Přednáška č. 9 FIRE DYNAMICS SIMULATOR (FDS) POKRAČOVÁNÍ Petr HEJTMÁNEK M O D E LOVÁNÍ DY N AM I KY P OŽÁRU A E VAKUAC E ČVUT V PRAZE FAKULTA STAVEBNÍ KATEDRA KONSTRUKCÍ POZEMNÍCH STAVEB ZS 2016/17 Práce s FDS a SMV FDS (CMD) C:\Folder>cd Slozka C:\Folder\Slozka>cd.. C:\Folder\Slozka> C:\Folder> šipka nahoru: vrátí poslední příkaz CTRL+BREAK: ukončí probíhající proces Smokeview LTM + pohyb: otáčení ALT + LTM + pohyb: posun kamery po ose Z (nahoru a dolů) CTRL + LTM + vertikální pohyb: přiblížení a oddálení CTRL + LTM + horizontální pohyb: posun kamery do stran PTM: menu MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 2 z 18 &OBST XB= 4.8,5.4, 2.2,2.8, 0.0,0.6, COLOR='BLACK', SURF_ID='INERT' / kreslo &OBST XB= 2.4,4.2, 1.0,3.0, 0.0,0.2, COLOR='ORCHID', SURF_ID='INERT'/ postel &OBST XB= 2.4,4.2, 1.0,3.0, 0.2,0.4, RGB=152,251,152, SURF_ID='MATRACE'/ matrace MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 3 z 18 1

&MATL ID ='SKLO' DENSITY = 2600. CONDUCTIVITY = 0.76 SPECIFIC_HEAT = 0.84 / &SURF ID ='OKNO', MATL_ID ='SKLO', COLOR ='SKY BLUE', TRANSPARENCY = 0.2 THICKNESS = 0.

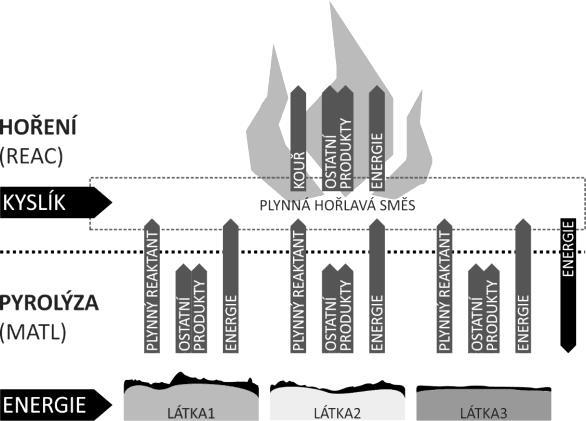

2 &MATL ID ='SKLO' DENSITY = CONDUCTIVITY = 0.76 SPECIFIC_HEAT = 0.84 / &SURF ID ='OKNO', MATL_ID ='SKLO', COLOR ='SKY BLUE', TRANSPARENCY = 0.2 THICKNESS = 0.01 / MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 4 z 18 reakce (&REAC = REACtion) MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 5 z 18 &MATL ID = 'LATKA' SPECIFIC_HEAT = 1.0 CONDUCTIVITY = 0.1 DENSITY = N_REACTIONS = 1 NU_SPEC = 1. SPEC_ID = 'PROPANE' REFERENCE_TEMPERATURE = 320. HEAT_OF_REACTION = HEAT_OF_COMBUSTION = / MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 6 z 18 2

3 &MATL ID = 'PENA' SPECIFIC_HEAT = 1.0 CONDUCTIVITY = 0.05 DENSITY = 40.0 N_REACTIONS = 1 NU_SPEC = 1. SPEC_ID = 'PROPANE' REFERENCE_TEMPERATURE = 320. HEAT_OF_REACTION = HEAT_OF_COMBUSTION = / MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 7 z 18 &SURF ID = 'MATRACE' BURN_AWAY =.TRUE. BACKING = 'EXPOSED' MATL_ID(1:2,1) = 'LATKA','PENA' THICKNESS(1:2) = 0.002,0.10 / MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 8 z 18 reakce (&REAC = REACtion) &REAC FUEL ='PROPANE' / &REAC FUEL ='propan', FORMULA ='C3H8' / &REAC FUEL ='propan', C=3, H=8 / &REAC &REAC ID='DREVO', FUEL='REAC_FUEL', C=6.3, H=7.1, O=2.1, SOOT_YIELD=0.008 / FUEL='PROPANE' SOOT_YIELD = 0.01 CO_YIELD = 0.02 HEAT_OF_COMBUSTION = / MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 9 z 18 3

měřicí zařízení &DEVC = DEViCe &SLCF = SLiCe File &BNDF = BouNDary File &ISOF = ISOsurface File MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 10 z 18 &DEVC ( CHID_devc.

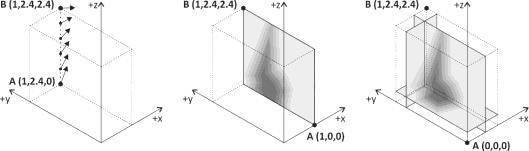

4 měřicí zařízení &DEVC = DEViCe &SLCF = SLiCe File &BNDF = BouNDary File &ISOF = ISOsurface File MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č z 18 &DEVC ( CHID_devc.csv) &DEVC XYZ = 5.0,2.6,2.4, QUANTITY = 'THERMOCOUPLE', ID = 'TC_1' / 'THERMOCOUPLE', 'WALL TEMPERATURE', 'VELOCITY', 'GAUGE HEAT FLUX' &DEVC XB = 3.0,3.0, 1.6,1.6, 0.0,2.6, QUANTITY = 'UPPER TEMPERATURE', ID = 'UPPER TEMPERATURE' / MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č z 18 &DEVC VECTOR =.TRUE. MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č z 18 4

0 / MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č. 9 14 z 18 Elektrická požární signalizace &DEVC &DEVC &PROP ID='SD', PROP_ID='Smoke Detector', XYZ=0.4,0.4,3.

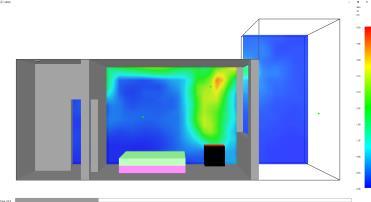

5 &SLCF &SLCF XB = x1, x2, y1, y2, z1, z2 &SLCF PBX = 5.0, QUANTITY = 'TEMPERATURE', VECTOR =.TRUE./ MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č z 18 &BNDF &BNDF QUANTITY='WALL TEMPERATURE' / &ISOF &ISOF QUANTITY='TEMPERATURE', VALUE(1)=50.0, VALUE(2)=150.0, VALUE(3)=550.0 / MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č z 18 Elektrická požární signalizace &DEVC &DEVC &PROP ID='SD', PROP_ID='Smoke Detector', XYZ=0.4,0.4,3.0, INITIAL_STATE=.FALSE. / ID='Smoke Detector', QUANTITY='CHAMBER OBSCURATION', LENGTH=1.8, ACTIVATION_OBSCURATION=3.24 / &HOLE XB = 5.79,6.01, 0.01,0.49, 2.81,2.99, DEVC_ID='SD'/ MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č z 18 5

6 Zobrazení výsledků Smokeview tabulkový procesor - nutná úprava dat označit sloupec A karta DATA TEXT DO SLOUPCŮ zaškrtnout ODDĚLOVAČ DALŠÍ zaškrtnout ČÁRKA DOKONČIT označit vše (CTRL+A) nahradit tečky za čárky (CTRL+H), najít., nahradit, karta DOMŮ FORMÁT ČÍSLA ČÍSLO MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č z 18 Literatura Wald a kol.: Modelování dynamiky požáru v budovách manuály FDS, SMV příklady diskuse na internetu MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č z 18 Konec MDPE MODELOVÁNÍ DYNAMIKY POŽÁRU A EVAKUACE ZS 2016/17 PŘEDNÁŠKA Č z 18 6
