1 Elektrické pohony velkých výkonů TIA na dosah Siemens AG. All rights reserved.

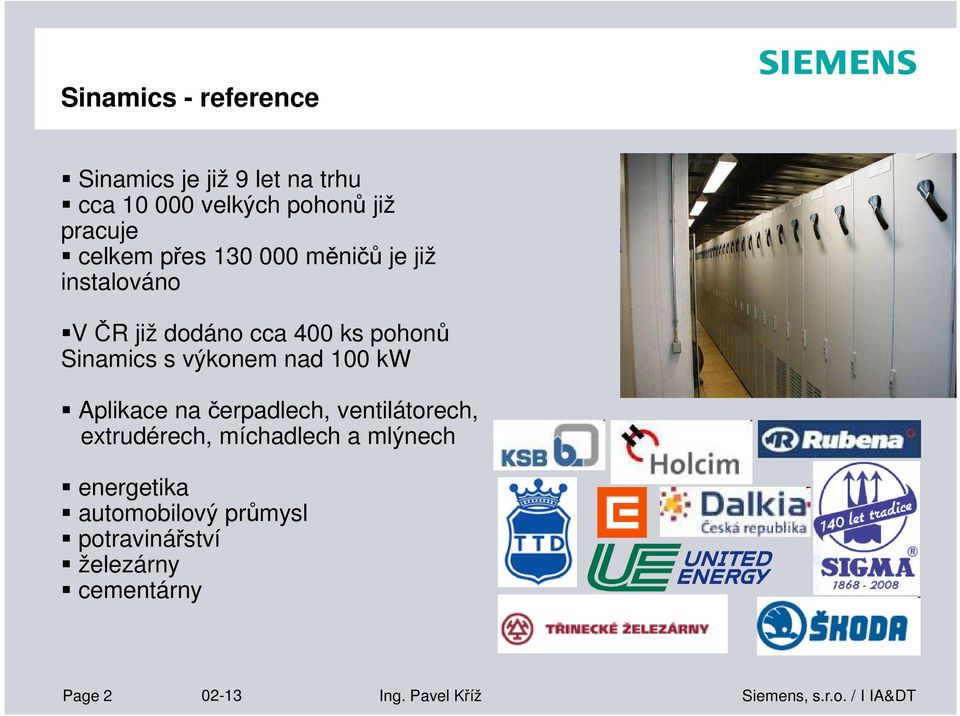

2 Sinamics - reference Sinamics je již 9 let na trhu cca velkých pohonů již pracuje celkem přes měničů je již instalováno V ČR již dodáno cca 400 ks pohonů Sinamics s výkonem nad 100 kw Aplikace na čerpadlech, ventilátorech, extrudérech, míchadlech a mlýnech energetika automobilový průmysl potravinářství železárny cementárny Page Ing. Pavel Kříž

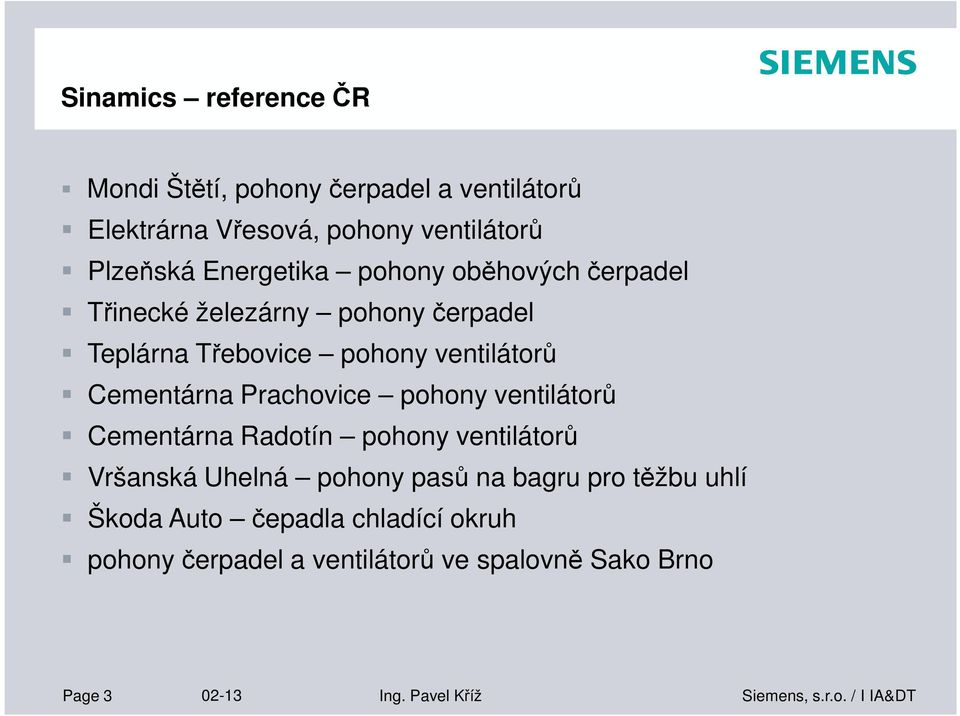

3 Sinamics reference ČR Mondi Štětí, pohony čerpadel a ventilátorů Elektrárna Vřesová, pohony ventilátorů Plzeňská Energetika pohony oběhových čerpadel Třinecké železárny pohony čerpadel Teplárna Třebovice pohony ventilátorů Cementárna Prachovice pohony ventilátorů Cementárna Radotín pohony ventilátorů Vršanská Uhelná pohony pasů na bagru pro těžbu uhlí Škoda Auto čepadla chladící okruh pohony čerpadel a ventilátorů ve spalovně Sako Brno Page Ing. Pavel Kříž

4 Sinamics reference ČR Pohony s kompletní dodávkou systému (motor, měnič, transformátor) Elektrárna Tušimice, pohony čerpadel Teplárna Karviná, pohony čerpadel Teplárna ČSA, pohony čerpadel Elektrárna Mělník, pohon ventilátoru Elektrárny Opatovice, pohony čerpadel pohon ventilátoru v aerodynamickém tunelu Audi Ingolstadt Page Ing. Pavel Kříž

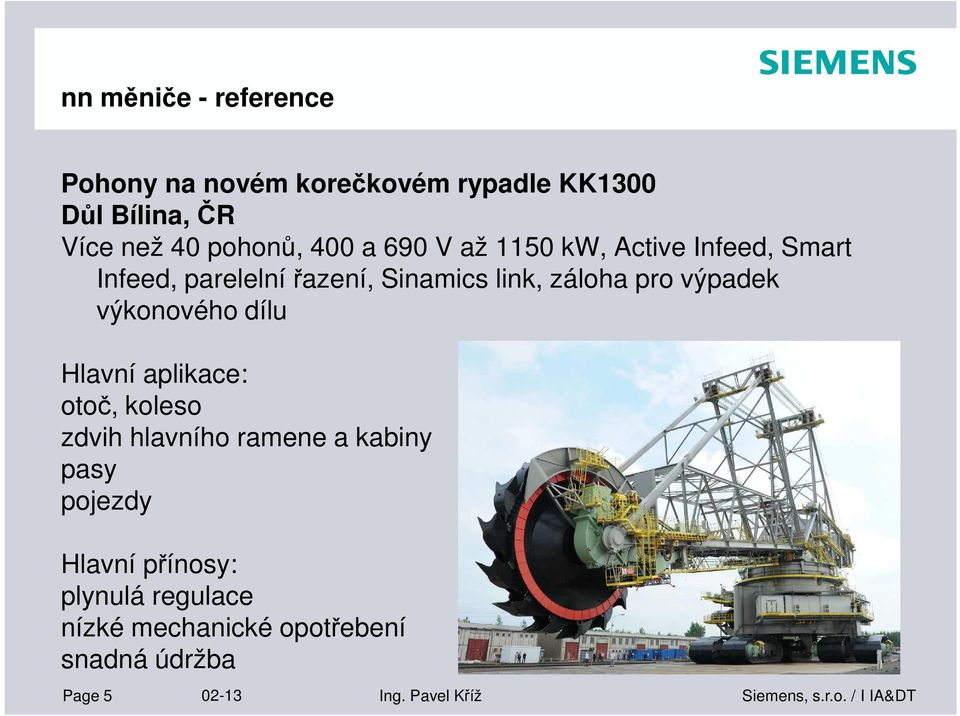

5 nn měniče - reference Pohony na novém korečkovém rypadle KK1300 Důl Bílina, ČR Více než 40 pohonů, 400 a 690 V až 1150 kw, Active Infeed, Smart Infeed, parelelní řazení, Sinamics link, záloha pro výpadek výkonového dílu Hlavní aplikace: otoč, koleso zdvih hlavního ramene a kabiny pasy pojezdy Hlavní přínosy: plynulá regulace nízké mechanické opotřebení snadná údržba Page Ing. Pavel Kříž

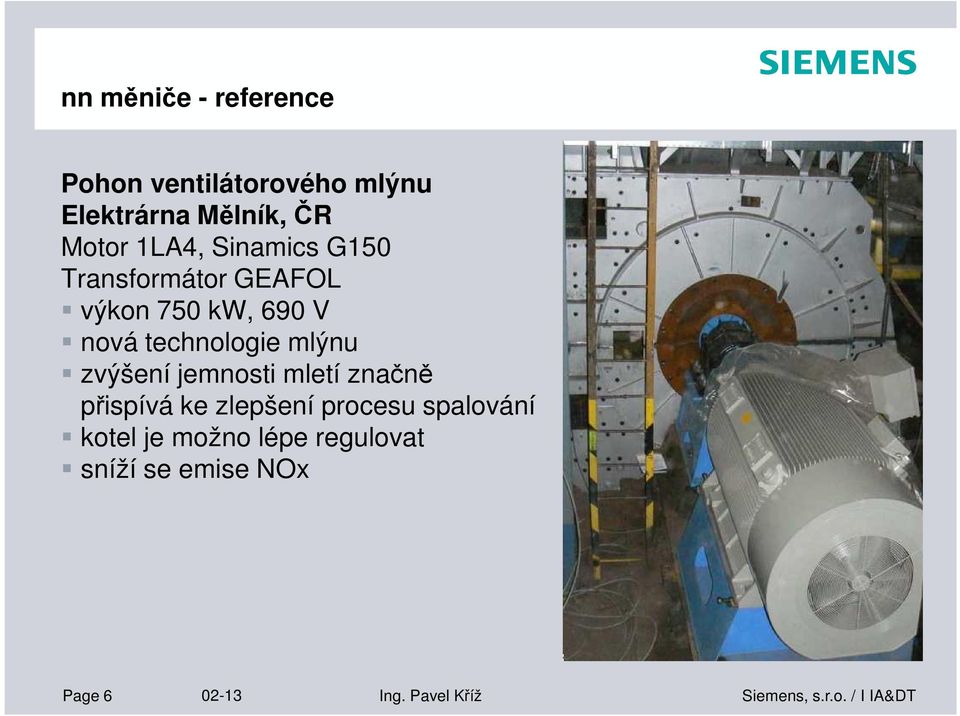

6 nn měniče - reference Pohon ventilátorového mlýnu Elektrárna Mělník, ČR Motor 1LA4, Sinamics G150 Transformátor GEAFOL výkon 750 kw, 690 V nová technologie mlýnu zvýšení jemnosti mletí značně přispívá ke zlepšení procesu spalování kotel je možno lépe regulovat sníží se emise NOx Page Ing. Pavel Kříž

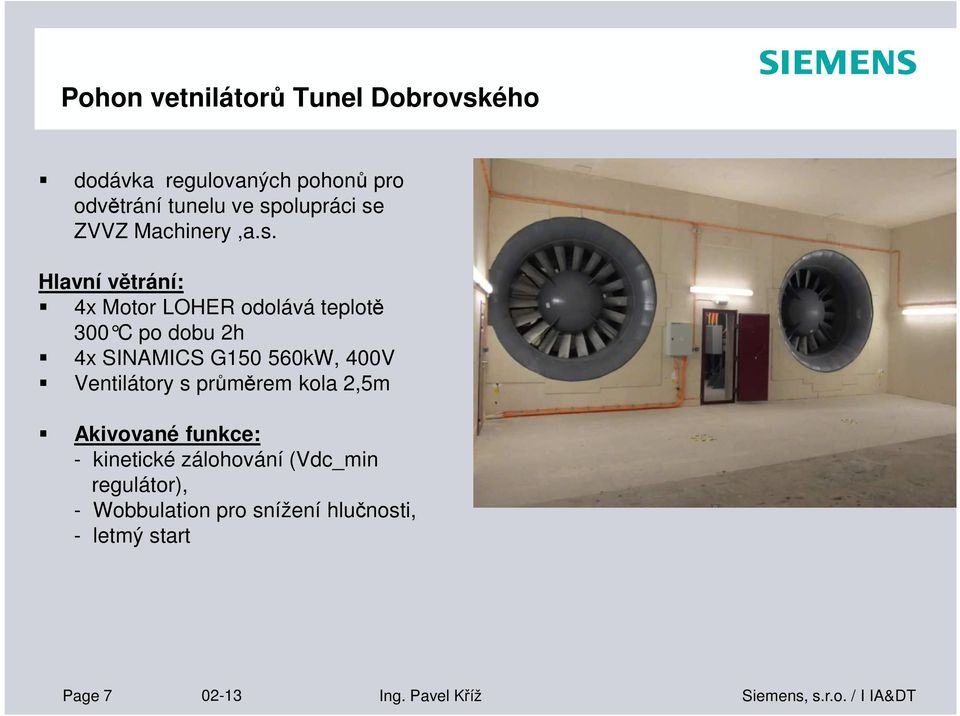

7 Pohon vetnilátorů Tunel Dobrovského dodávka regulovaných pohonů pro odvětrání tunelu ve spolupráci se ZVVZ Machinery,a.s. Hlavní větrání: 4x Motor LOHER odolává teplotě 300 C po dobu 2h 4x SINAMICS G kW, 400V Ventilátory s průměrem kola 2,5m Akivované funkce: - kinetické zálohování (Vdc_min regulátor), - Wobbulation pro snížení hlučnosti, - letmý start Page Ing. Pavel Kříž

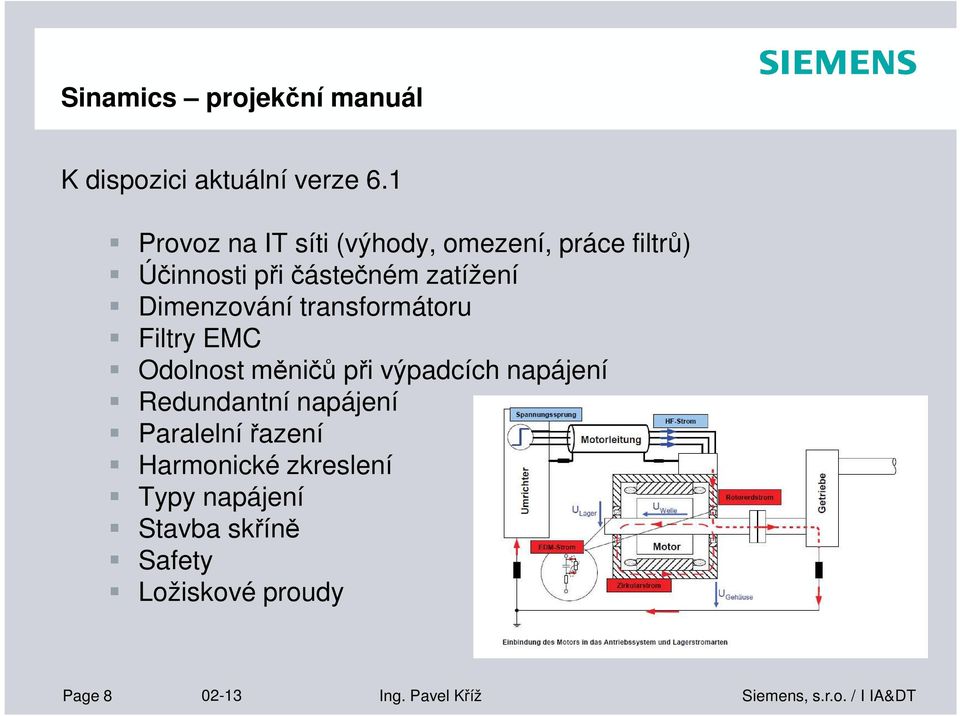

8 Sinamics projekční manuál K dispozici aktuální verze 6.1 Provoz na IT síti (výhody, omezení, práce filtrů) Účinnosti při částečném zatížení Dimenzování transformátoru Filtry EMC Odolnost měničů při výpadcích napájení Redundantní napájení Paralelní řazení Harmonické zkreslení Typy napájení Stavba skříně Safety Ložiskové proudy Page Ing. Pavel Kříž

9 VN měniče - reference již přes 40 let na trhu Robicon cca pohonů Pohon turbokompresoru v rafinérii Kralupy 6 kv, 2500 kw, 260 A Robicon Perfect Harmony GEN IV, výroba Norimberk klíčový pohon rafinérie s nepřetržitým provozem je požadovaná maximální dostupnost, pohon není zálohován měnič je vybaven: redundantními ventilátory by-passem výkonových buněk softwarovým rozšířením ProToPS celá sestava je vybavena by-passem měniče pro případnou opravu za provozu Více na: Page Ing. Pavel Kříž

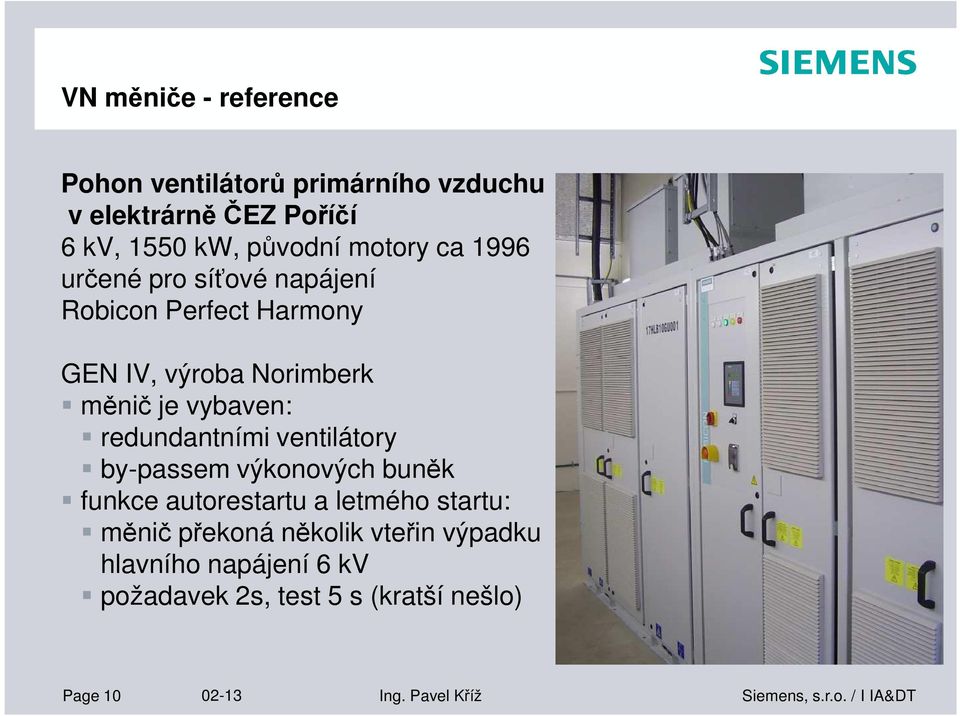

10 VN měniče - reference Pohon ventilátorů primárního vzduchu v elektrárně ČEZ Poříčí 6 kv, 1550 kw, původní motory ca 1996 určené pro síťové napájení Robicon Perfect Harmony GEN IV, výroba Norimberk měnič je vybaven: redundantními ventilátory by-passem výkonových buněk funkce autorestartu a letmého startu: měnič překoná několik vteřin výpadku hlavního napájení 6 kv požadavek 2s, test 5 s (kratší nešlo) Page Ing. Pavel Kříž

11 VN měniče - reference Pohon čerpadla vysokotlakého ostřiku okují Alčevsk, Ukrajina 6 kv, 2200 kw Robicon Perfect Harmony GEN IV, výroba Norimberk Motor H-compact PLUS 1RN4450 vodní chlazení regulace otáček Zrychlení z 2000 na 3200 otáček během 2 vteřin Page Ing. Pavel Kříž

12 VN měniče - reference Rozběh turbokompresoru Teplice, CZ Měnič: 6 kv, 2300 kw Robicon Perfect Harmony GEN IV, výroba Norimberk Motor 4,5 MW Měnič slouží pro rozběh motoru s odlehčenou zátěží, má tedy menší jmenovitý výkon než motor. Vybaven funkcí Sync-Transfer bypass celého měniče Rozsah dodávky Siemens: Frekvenční měnič, vn rozvaděče, řízení rozběhu a by-passu Page Ing. Pavel Kříž

13 Servis Servisní služby na produkty a systémy IA&DT: Dodávky náhradních dílů 7 dnů v týdnu 24 hod denně. servisní smlouva - garantované reakční doby technická podpora opravy a údržba asistence při uvedení do provozu Kontakty Servis hot-line (24 hodin denně) Tel.: , , Fax: iadtservis.cz@siemens.com Náhradní díly a reklamace Tel.: , Fax: iadtservis-obchod.cz@siemens.com Page Ing. Pavel Kříž

14 Kontakty Regulované pohony: Pavel Kříž Telefon: Martin Pochyla Telefon: Kancelář: Olomoucká 7/9, Brno Technická podpora: Katalogy měničů: Sinamics G150 a G130: D11 Katalog měničů Sinamics S120: PM21, D21.3 Katalog měničů Sinamics S150: D21.3 Katalog měničů Sinamics DCM: D23.1 Page Ing. Pavel Kříž
