1 Pohonná technika Flender Mechanické pohony MD

2 Umístění výrobních závodů v Německu a ve světě strana 3 FLENDER Chennai

3 A&D MD pokrývá široký rozsah kroutícího momentu a má nejširší produktové spektrum strana 4 Martin Kubů, A&D MD

4 Hřídelové spojky Flender Hydrodynamické Pevné v krutu Elastické Vysoceelastické Bezpečnostní Spojky pro FLUDEX N-EUPEX ELPEX AUTOGARD kolej. vozidla a pro větrné elektrárny ARPEX AKR ZAPEX ZBR strana 5 Martin Kubů, A&D MD

5 Elastické spojky - Bipex Bipex počet velikostí 13 počet konstr. typů 3 jmen. kroutící moment 13, Nm vnější průměr spojky mm tvrdost elast. paketů 80 nebo 92 Shore dovol. teplota prostředí - 30 C do + 80 C kompaktní konstrukce, vysoký přenášený výkon vhodná pro násuvnou montáž do lucerny typ BWT se svěrným pouzdrem, jednoduchá montáž elastický element z Polyurethanu, odolný proti mnoha látkám nasazení hlavně na rychloběžné straně strana 6 Martin Kubů, A&D MD

6 Elastické spojky N-Eupex pohonu N-Eupex počet velikostí 23 počet konstr. typů 10 jmen. kroutící moment Nm vnější průměr spojky mm tvrdost elast. paketů 60 nebo 80 Shore dovol. teplota prostředí - 30 C do + 80 C široké možnosti vyvážení axiálních, radiálních a úhlových nerovností materiál šedá litina dobré tlumící vlastnosti vysoké možné přetížení Tmax. = 3 x TN strana 7

7 Elastické spojky - Rupex Rupex počet velikostí 23 počet konstr. typů 4 jmen. kroutící moment Nm vnější průměr spojky mm tvrdost elast. paketů 60 nebo 80 Shore dovol. teplota prostředí - 30 C do + 80 C kompaktní konstrukce, nízká hmotnost a moment setrvačnosti elastické čepy soudečkovitý tvar, tkaninou zpev. synt. kaučuk Perbunan materiál GG-25 (RWN) nebo ocel (RWS) kompletní opracování spojky, vysoká kvalita vyvážení strana 8

8 Zubové spojky Zapex ZWN Zapex ZWN počet velikostí 31 jmen. kroutící moment do Nm vnější průměr spojky mm maximální vyosení +/- 1 dovol. teplota prostředí - 30 C do + 80 C dvoukloubová spojka pro vyrovnání přesazení spojovaných hřídelů (úhlové, radiální a axiální) dlouhé mazací intervaly díky konstruk. opatřením a spec. utěsnění velká hustota výkonu, použitelná pro rázové zatížení strana 9 Martin Kubů, A&D MD

9 Zubové spojky Zapex ZN Zapex ZN počet velikostí 12 jmen. kroutící moment do Nm vnější průměr spojky mm maximální vyosení +/- 0,5 dovol. teplota prostředí - 30 C do + 80 C nahrazuje řadu ZIN možnost velkého vrtání ozubení mazáno tukem dvoukloubová zubová spojka s oblým vnějším ozubením rozměry přírubového spoje dle palcových jednotek a mezinárodního standardu vysoké bezpečností rezervy i při vysokém rázovém zatížení strana 10 Martin Kubů, A&D MD

10 Lamelové spojky - Arpex Arpex počet konstr. typů 9 jmen. kroutící moment Nm vnější průměr spojky mm dovol. teplota prostředí - 40 C do C universální lamelová spojka pro velmi malé i vysoké kroutící momenty kompaktní konstrukce a nízká hmotnost lamelový svazek z kvalitního nerezového materiálu volitelná velikost mezikusu kompletní opracování spojky stavebnicový systém strana 11

11 Hydrodynamické spojky - Fludex Fludex počet velikostí 16 počet konstr. typů 15 / 3 konstr. řady přenášený výkon do kw vnější průměr spojky mm otáčky do /min měkké rozběhy bez rázů velk. hmot při odlehčení motoru během rozběhu omezení kroutícího momentu při rozběhu a při přetížení tlumení vibrací a rázů jednoduché nastavení přenáš. krout. momentu plněním spojky strana 12 Martin Kubů, A&D MD

12 Čelní a kuželočelní převodovky Výkonové údaje : strana 13 počet stupňů 1 4 počet velikostí 26 přenášený výkon kw jmen. krout. moment do Nm převodový poměr Martin Kubů, A&D MD

13 Čelní a kuželočelní převodovky Přehled provedení s plnou hřídelí strana 14 Martin Kubů, A&D MD

14 Typy výstupních hřídelů K Dutá hřídel s drážkovaným ozubením dle normy DIN 5480 D Dutá hřídel se svěrným spojením F Hřídel s přírubou H Dutá hřídel s perem dle normy DIN S Plná hřídel strana 15 Martin Kubů, A&D MD

15 Možnosti utěsnění standardní těsnící kroužek labyrintové utěsnění prachotěsný Taconite strana 16 Martin Kubů, A&D MD

16 Možnosti chlazení převodovek ventilátor na vstupním hřídeli.. vodní had.. vzduchový chladič.. vodní chladič olejové hospodářství olej / vzduch olejové hospodářství olej / voda strana 17 Martin Kubů, A&D MD

17 Možnosti vybavení převodovek topné tyče pro studené starty teplotní čidla PT100 měření vibrací ložisek strana 18 Martin Kubů, A&D MD

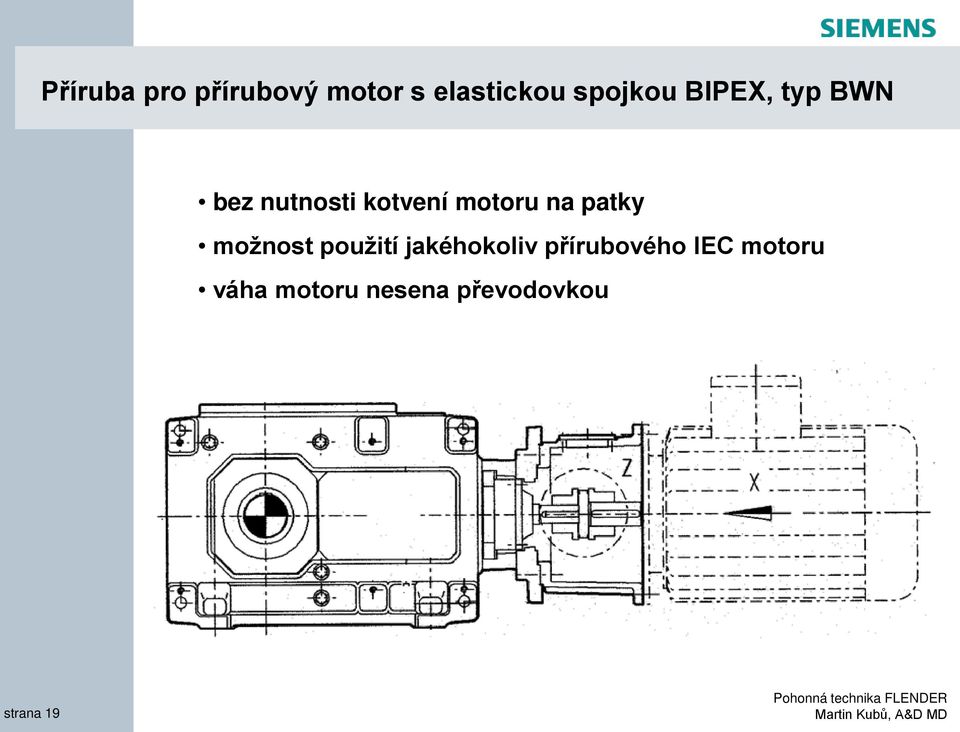

18 Příruba pro přírubový motor s elastickou spojkou BIPEX, typ BWN bez nutnosti kotvení motoru na patky možnost použití jakéhokoliv přírubového IEC motoru váha motoru nesena převodovkou strana 19 Martin Kubů, A&D MD

19 Stolice pro patkový motor přenos momentu přes řemenice malé zástavbové rozměry strana 20 Martin Kubů, A&D MD

20 Konzola pro patkový motor s elastickou spojkou N-EUPEX váha motoru je kotvena na těle převodovky na nosný rám se kotví pouze patky převodovky strana 21 Martin Kubů, A&D MD

21 Převodovky do výbušného prostředí dle normy ATEX 95 FZG převodovky můžou být vyrobeny ve spec. provedení, s certifikací dle normy 94/9/EC. tyto převodovky mohou být užívány v nebezpečných prostředích. strana 22 Martin Kubů, A&D MD

22 řady převodovek od základní řady převodovek řady převodovek pro: pohony zdvihů pohony pásových dopravníků pohony pojezdů pohony korečkových elevátorů pohony vodních turbín pohony chladících věží pohony míchadel pohony aerátorů v ČOV pohony extrudorů strana 23 Martin Kubů, A&D MD

23 Průmyslové převodovky SIG nová řada převodovek strana 24

24 Průmyslové převodovky SIG nová řada převodovek Více než celosvětově prodaných převodovek Standardní katalogové produkty se standardizovanými nástavbami Aplikovatelné v jakémkoliv průmyslovém odvětví Postupná náhrada převodovek FZG převodovkami SIG strana 25

25 Průmyslové převodovky SIG nová řada převodovek o 15% vyšší únosnost kroutícího momentu více možných stavebních poloh maximální počet standardních dílů možnost připojení standardních IEC motorů těsnění hřídelůtaconite zpětné válečkové brzdy chlazení ventilátorem na hřídeli d1 od dubna 2012 ve výrobě prozatím 5 provedení strana 26

26 Průmyslové převodovky SIG nová řada převodovek Počet velikostí 11 Nominální moment Nm Převodový poměr 6,3 400 Počet stupňů 1 4 Velikosti Katalog MD 30.1 Provedení čelní, kuželočelní strana 27

27 Planetové převodovky Planurex počet velikostí 26 jmen. kroutící moment do Nm převodový poměr 25 až 4000 koaxiální i úhlové provedení výstupní hřídel dutý, plný, s drážkováním, se svěrným pouzdrem možnost kotvení na přírubu i momentová rameno strana 28 Martin Kubů, A&D MD

28 Průmyslové převodovky SIP nová řada planetových převodovek strana 29

29 Průmyslové převodovky SIP nová řada planetových převodovek malé kompaktní provedení minimální nominální moment již od Nm možnost kombinace s Motox elektropřevodovkami koaxiální provedení těsnění hřídelůtaconite různé varianty výstupních hřídelů strana 30

30 Průmyslové převodovky SIP nová řada planetových převodovek Počet velikostí 8 Nominální moment Nm Převodový poměr Velikosti Katalog MD 31.1 strana 31

31 Průmyslové převodovky SIP nová řada planetových převodovek strana 32

32 Elektropřevodovky Motox typy převodovek Čelní elektropřevodovky Ploché elektropřevodovky Kuželočelní elektropřevodovky Šnekové elektropřevodovky C strana 33

33 Stavebnicový systém strana 34

34 Čelní elektropřevodovky Motox Výkon motoru... 0,09 až 200 kw Převodový poměr.1, Výstupní moment Nm Počet velikostí u dvou a třístupňové varianty vždy koaxiální zástavba - možnosti montáže na patky nebo na přírubu - vždy v provedení s plným výstupním hřídelem - skříň z šedé litiny nebo hliníku - jedno, dvou nebo třístupňové - použití v širokém okruhu strojírenství strana 35

35 Ploché elektropřevodovky Motox Výkon motoru...0,09 až 200 kw Převodový poměr...3,8 až Výstupní moment 150 až Nm Počet velikostí výstupní dutý hřídel pro přenos momentu bez spojky - dutý hřídel s perem, svěrným kroužkem nebo drážkovaným profilem - možnost i plného výstupního hřídelu - dvou nebo třístupňová - použití v širokém okruhu strojírenství strana 36

36 Kuželočelní elektropřevodovky Motox Výkon motoru....0,09 až 200 kw Převodový poměr. 3,57 až Výstupní moment. 130 až Nm Počet velikostí konstruovány pro trvalý provoz - skříň z litiny nebo hliníku - možnost plného nebo dutého hřídelu - kvalitní radiální těsnění - velmi nízká hlučnost - dvou nebo třístupňová strana 37

37 Šnekové elektropřevodovky C Výkon motoru... 0,09 až 11 kw Převodový poměr.9, Výstupní moment Nm Počet velikostí konstruováno pro trvalý provoz - skříň z šedé litiny nebo hliníku - vysoká účinnost - vysoká tuhost skříně díky absenci montážního víka - kvalitní radiální těsnění - použití v mnoha odvětvích strojírenství strana 38

38 Pohonné jednotky K2 lucerna K4 lucerna KQ a KQS lucerna volný vstup A motorová konzola P strana 39

39 Motory - motory Siemens - stavebnicový systém MODULOG - garantovaná kompatibilita s ostatními Siemens produkty Brzda Backstop Brzda s encodérem Standard Cizí chlazení motoru Brzda, encodér, cizí chlazení motoru strana 40

40 - chladící věže - míchadla - závěsné jednokolejnicové dopravníky - extrudory - mixéry strana 41

41 Elektropřevodovky Simogear nová řada kompaktních pohonů strana 42

42 Elektropřevodovky Simogear nová řada kompaktních pohonů provedení čelní, kuželočelní, ploché a šnekové připojovací rozměry dle standardů trhu pro snadnou výměnu optimalizováno pro řízení měniči SINAMICS redukce celkové velikosti elektropřevodovky nízká hmotnost elektromotory Siemens dle účinnostních tříd IE2 a IE3 stavebnicový systém MODULOG větší počet velikostí ve stejném rozmezí momentu strana 43

43 Elektropřevodovky Simogear nová řada kompaktních pohonů Připojovací rozměry dle standardu trhu strana 44

44 Elektropřevodovky Simogear nová řada kompaktních pohonů strana 45

45 Elektropřevodovky Simogear nová řada kompaktních pohonů Stavebnicový systém Modulog použití Siemens elektromotorů IE2 a IE3 nástavby jako brzdy, snímače otáček, cizí chlazení atd. strana 46

46 Elektropřevodovky Simogear nová řada kompaktních pohonů Čelní počet stupňů 1 3 počet velikostí 20 nominální moment Nm převodový poměr 1, výkon motoru max 200 kw větší počet velikostí a převodových poměrů pro volbu ideálního pohonu vyšší životnost ložisek optimalizovaná skříň strana 47

47 Elektropřevodovky Simogear nová řada kompaktních pohonů Možnosti připojení D/Z 39 DF/ZF 39 strana 48

48 Elektropřevodovky Simogear nová řada kompaktních pohonů Kuželočelní 2-stupňové počet stupňů 2 počet velikostí 4 nominální moment Nm převodový poměr 3,5 60 výkon motoru max 7,5 kw optimalizováno pro dopravníkovou techniku účinnost 96% větší počet velikostí a převodových poměrů pro volbu ideálního pohonu celkově menší zástavbová velikost nižší hmotnost strana 49

49 Elektropřevodovky Simogear nová řada kompaktních pohonů Možnosti připojení B.. BA.. BAS.. BF.. BAF.. BAD.. strana 50

50 Elektropřevodovky Simogear nová řada kompaktních pohonů Kuželočelní 3-stupňové počet stupňů 3 počet velikostí 12 nominální moment Nm převodový poměr výkon motoru max 200 kw optimalizováno pro dopravníkovou techniku účinnost 94% větší počet velikostí a převodových poměrů pro volbu ideálního pohonu strana 51

51 Elektropřevodovky Simogear nová řada kompaktních pohonů Ploché počet stupňů 2 3 počet velikostí 13 nominální moment Nm převodový poměr 3, výkon motoru max 200 kw optimalizované rozměry skříně připojovací rozměry stejné jako řada Motox nová ložiska na výstupním hřídeli pro vyšší životnost převodovky strana 52

52 Elektropřevodovky Simogear nová řada kompaktních pohonů Možnosti připojení FZAD.. FZA.. strana 53

53 Konfigurační nástroje xcat NG spojky, průmyslové převodovky, elektropřevodovky Simogear Motox elektropřevodovky Motox - základní návrh komponentů - tvorba 2D a 3D modelů - tvorba poptávky strana 54 Martin Kubů, A&D MD

54 Materiály a informace ke stažení sekce mechanické pohony - katalogy ke stažení - konfigurační nástroje online i ke stažení - obchodní informace - kontaktní informace - provozní a montážní předpisy strana 55 Martin Kubů, A&D MD
