2 Co je SIZER? Nástroj který podporuje uživatele již při počáteční fázi projektu hardwarových a softwarových komponent požadovaných pro automatizaci. SIZER zahrnuje návrh úplného systému pohonu s volitelnými možnostmi a příslušenstvím pro jednomotorové i vícemotorové aplikace. TIA na DOSAH Strana 2 Siemens s.r.o Změna vyhrazena

3 Systémy a produkty Mechanické... Motory... Měnič... Příslušenství... Řídící jednotky a TIA na DOSAH Strana 3 Siemens s.r.o Změna vyhrazena

4 Systémy a produkty Mechanické : zdvihy, válečkové, pásové, všeobecné dopravníky, horizontální stůl, navíječky/odvíječky, kuličkový šroub, pohon s ozubeným pastorkem, rotační nůž, Motory: Standardní asynchronní motory (1LA, 1LG, 1LE, 1PQ, 1MJ), Elektropřevodovky (2KJ), Asynchronní servomotory (1PH, 1PL), Synchronní servomotory (1FT, 1FK), Momentové motory (1FW), Lineární motory (1FN) Měniče: SINAMICS G110, G120, G120D, G130, G150, S120, S150; SIMATIC ET200 S FC, ET200 pro FC; MICROMASTER 4 Motorstarter: ET200 S, ET200 pro, ECOFAST, AS-i Kompaktstarter, Verbraucherabzweige Příslušenství: např: jistící prvky, stykače, tlumivky, filtry Řídící : SINUMERIK sl, SIMOTION, SIMATIC-Technology TIA na DOSAH Strana 4 Siemens s.r.o Změna vyhrazena

5 Mechanické Überblick Mechanické Auslegung Ergebnisse Auslegungshilf e Bezug Motory 1. Výběr mechanického systému Schnittstellen zu Tools Neuheiten Měniče SIZER V Vlastnosti mechanického systému Příslušenství Řídící jednotky a 3. Křivka pohybu Seite 5 TIA na DOSAH Strana 5 Siemens s.r.o Změna vyhrazena

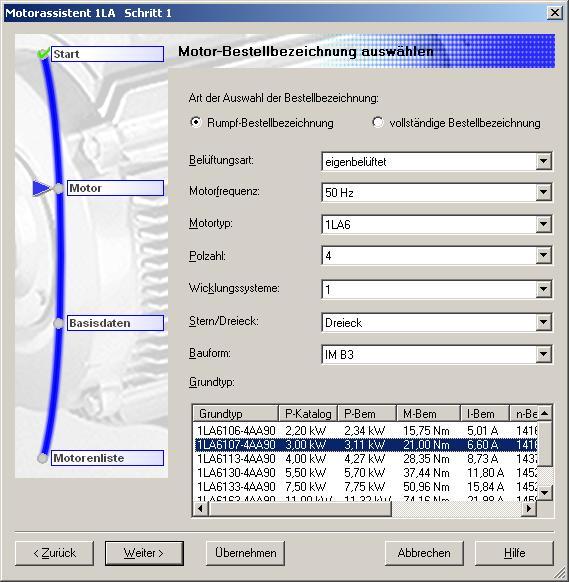

6 Motory Überblick Mechanické Auslegung Projektování motoru pomocí projekčního asistenta Ergebnisse Auslegungshilf e Bezug Motory Schnittstellen zu Tools Neuheiten Měniče SIZER V3.0 Technické posouzení aplikace Příslušenství Řídící jednotky a Seite 6 TIA na DOSAH Strana 6 Siemens s.r.o Změna vyhrazena

7 Měniče Überblick Mechanické Auslegung Ergebnisse Auslegungshilf e Bezug Motory Schnittstellen zu Tools Výkonové díly měničů Neuheiten Měniče SIZER V3.0 Příslušenství Řídící jednotky a Motorové startéry Seite 7 TIA na DOSAH Strana 7 Siemens s.r.o Změna vyhrazena

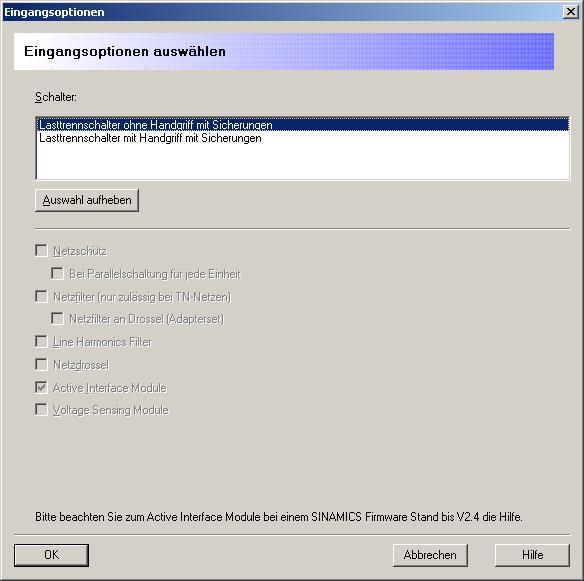

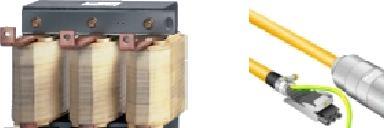

8 Příslušenství Überblick Mechanické Auslegung Výběr příslušenství Ergebnisse Auslegungshilf e Bezug Motory Schnittstellen zu Tools Neuheiten Měniče SIZER V3.0 Příslušenství Řídící jednotky a Seite 8 TIA na DOSAH Strana 8 Siemens s.r.o Změna vyhrazena

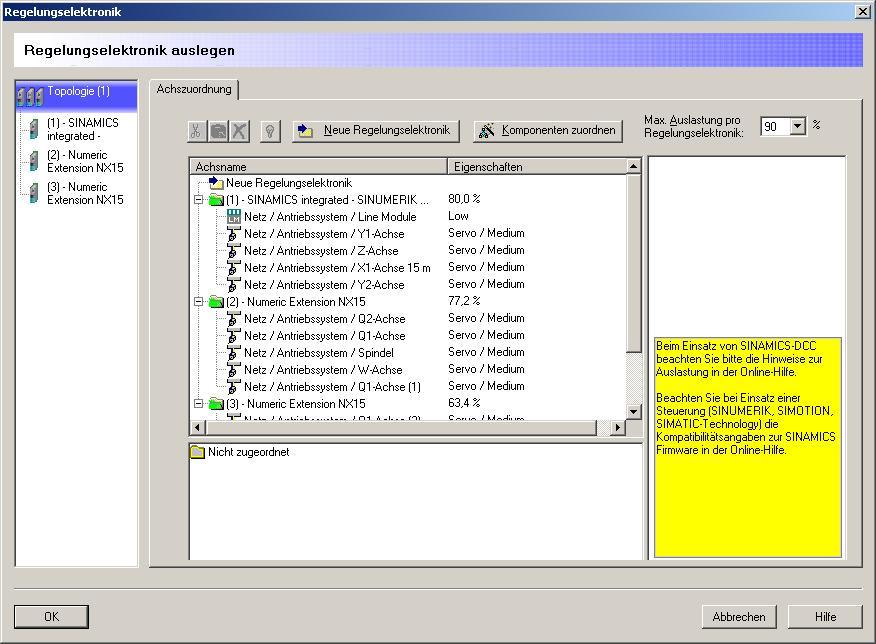

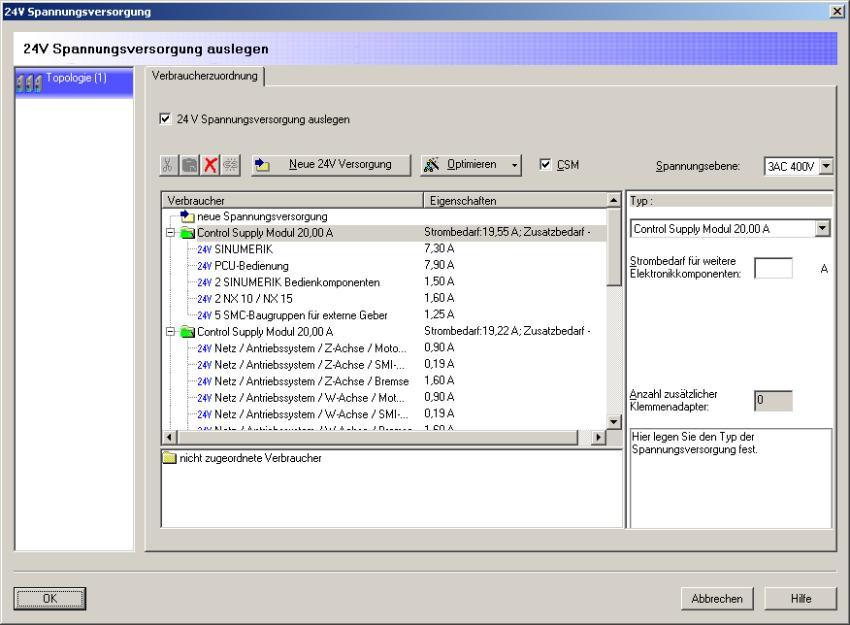

9 Řídící jednotky a Überblick Mechanické Auslegung Projektování řídících systémů Ergebnisse Auslegungshilf e Bezug Motory Schnittstellen zu Tools Neuheiten Měniče SIZER V3.0 Projektování řídících jednotek pohonů Příslušenství Řídící jednotky a Seite 9 TIA na DOSAH Strana 9 Siemens s.r.o Změna vyhrazena

10 Souhrn a výsledky SIZER Popis aplikace, mechaniky, průběhy pracovního cyklu Tech. Data Charakteristiky M I Last » ( ) Iw kn + Im 2 MBem kn Technologie Projektování kompletního pohonu: Motor a převodovka, měniče včetně všech komponent, opce a příslušenství Lastverläufe Zatěžovací křivka motoru Instalační schéma Zpětné působení na sít 3D Model Seznam komponent TIA na DOSAH Strana 10 Siemens s.r.o Změna vyhrazena
