Návod k obsluze. Reflexní světelný snímač OG. Dokument č /04

Rozměr: px

Začít zobrazení ze stránky:

Download "Návod k obsluze. Reflexní světelný snímač OG. Dokument č. 701165/04"

Marcela Jarošová
před 8 lety
Počet zobrazení:

1 Návod k obsluze R Reflexní světelný snímač OG Dokument č /04

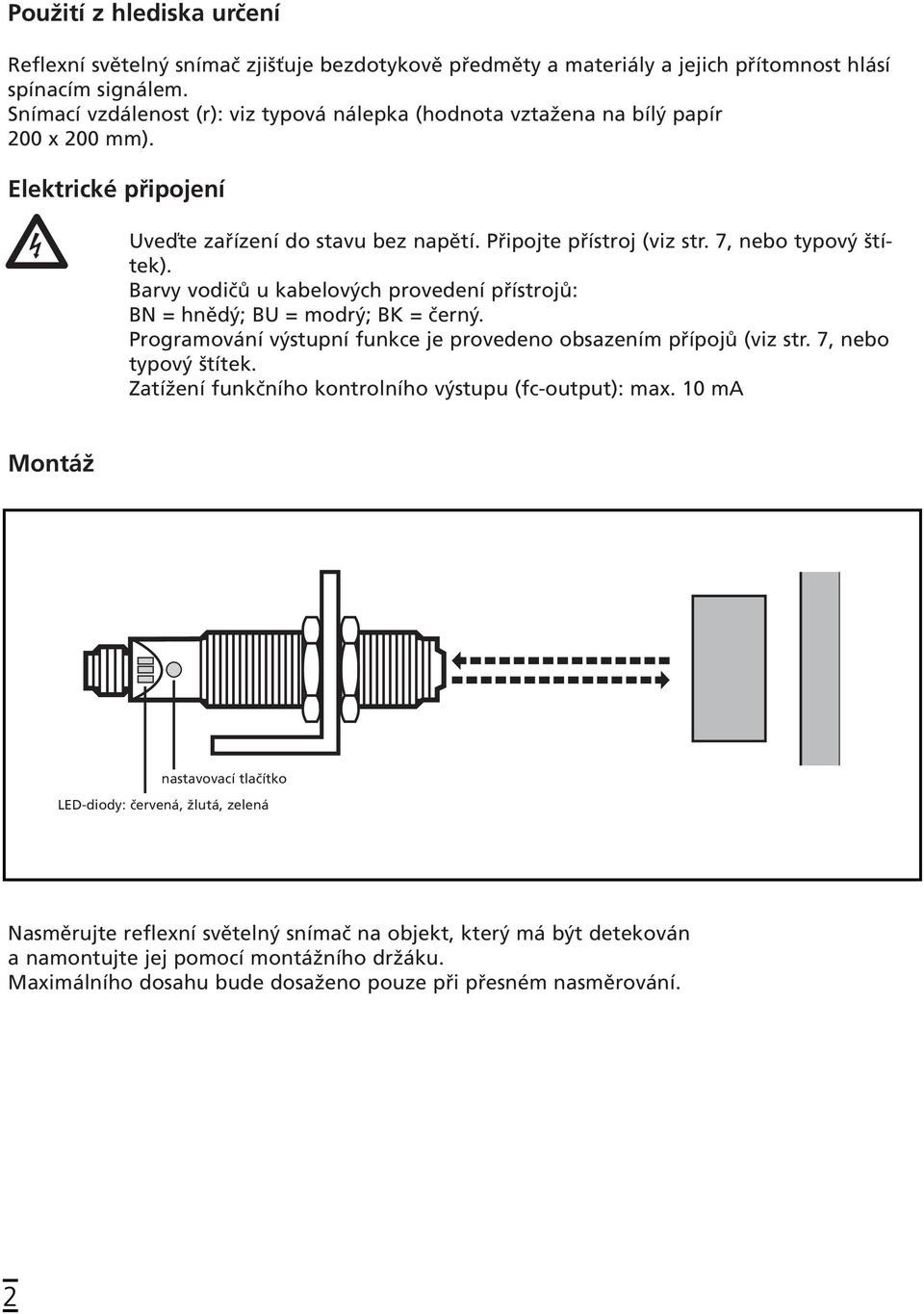

2 Použití z hlediska určení Reflexní světelný snímač zjišťuje bezdotykově předměty a materiály a jejich přítomnost hlásí spínacím signálem. Snímací vzdálenost (r): viz typová nálepka (hodnota vztažena na bílý papír 200 x 200 mm). Elektrické připojení Uveďte zařízení do stavu bez napětí. Připojte přístroj (viz str. 7, nebo typový štítek). Barvy vodičů u kabelových provedení přístrojů: BN = hnědý; BU = modrý; BK = černý. Programování výstupní funkce je provedeno obsazením přípojů (viz str. 7, nebo typový štítek. Zatížení funkčního kontrolního výstupu (fc-output): max. 10 ma Montáž nastavovací tlačítko LED-diody: červená, žlutá, zelená Nasměrujte reflexní světelný snímač na objekt, který má být detekován a namontujte jej pomocí montážního držáku. Maximálního dosahu bude dosaženo pouze při přesném nasměrování.

Barvy vodičů u kabelových provedení přístrojů: BN = hnědý; BU = modrý; BK = černý. Programování výstupní funkce je provedeno obsazením přípojů (viz str. 7, nebo typový štítek.

3 Nastavení citlivosti při objektech v klidu Přepnout přístroj do programovacího módu Stlačte po dobu cca 2 s, až začne blikat červená LED Červená LED zhasne; žlutá LED a zelená LED střídavě blikají. Přístroj v programovacím módu. Nastavit citlivost s přítomností objektu LED-diody: žlutá a zelená zhasnou za cca 1 s, pak opět střídavě blikají. Nastavit citlivost bez přítomnosti objektu. LED-diody: žlutá a zelená zhasnou za cca 1 s, pak svítí zelená LED. Přístroj je v provozním módu. Nastavení 2 a 3 mohou být prováděna i v opačném sledu. Pokud není nastavení citlivosti možné (např. kdy je intenzita signálu pro světlo přibližně stejná jako pro tmu), bliká červená LED po kroku 3 po dobu cca 2 s. Pak přejde přístroj s nezměněnou citlivostí do provozního módu.

Nastavit citlivost bez přítomnosti objektu. LED-diody: žlutá a zelená zhasnou za cca 1 s, pak svítí zelená LED. Přístroj je v provozním módu.

4 Nastavení citlivosti při objektech v pohybu Přepnout přístroj do programovacího módu Stlačte po dobu cca 2 s, až začne blikat červená LED Červená LED zhasne; LED-diody žlutá a zelená střídavě blikají. Přístroj je v programovacím módu. Během měření nechejte (cca 1 s) proběhnout nejméně dva objekty skrze detekční oblast optiky. LED-diody žlutá a zelená zhasnou za cca 1 s, pak opět střídavě blikají. Během měření nechejte (cca 1 s) proběhnout nejméně dva objekty skrze detekční oblast optiky. LED-diody: žlutá a zelená zhasnou za cca 1 s, pak svítí zelená LED. Přístroj je v provozním módu. Pokud není nastavení citlivosti možné (např. kdy je intenzita signálu pro světlo přibližně stejná jako pro tmu), bliká červená LED po kroku 3 po dobu cca 2 s. Pak přejde přístroj s nezměněnou citlivostí do provozního módu.

Během měření nechejte (cca 1 s) proběhnout nejméně dva objekty skrze detekční oblast optiky. LED-diody: žlutá a zelená zhasnou za cca 1 s, pak svítí zelená LED. Přístroj je v provozním módu.

5 Nastavení maximální citlivosti Přejděte do programovacího módu (viz krok 1). Nasměrujte přístroj tak, že světlo nebude odraženo. Stlačte 2-krát nastavovací tlačítko (viz kroky 2 a 3). Uzamčení / odemčení Stlačte 10 s dlouho Červená LED bliká krátce, pak střídavě blikají LED-diody: žlutá a zelená; za 10 s zhasnou LED-diody, přístroj je uzamčen. Za 10 s zhasnou LED-diody, uzamčení je odstraněno Stlačte 10 s dlouho Provoz Prověřte zda přístroj bezpečně funguje. Signalizace pomocí LED a pomocí funkčního kontrolního výstupu. zelená LED svítí žlutá LED svítí červená LED svítí LED-diody žlutá + červená přístroj je připraven k provozu výstup je propojen závada při zjišťování objektu, např. nesprávné nastavení, znečištění čoček střídavé blikání 2 Hz: výstup je zkratován; střídavé blikání 1 Hz: vnitřní porucha (výstup není propojen)

Za 10 s zhasnou LED-diody, uzamčení je odstraněno Stlačte 10 s dlouho Provoz Prověřte zda přístroj bezpečně funguje. Signalizace pomocí LED a pomocí funkčního kontrolního výstupu.

6 Funkční kontrolní výstup (není u přístrojů s kabelovým připojením) Sepne při chybě u zjišťování objektu (nedostatečné rozpoznání, špatné seřízení, znečištění čoček) za cca 4 s; vrátí se zpět (rozpojí se) za cca 4 s, potom co bude objekt jednoznačně detekován. Sepne okamžitě při zkratu spínacího výstupu; vrátí se do původního stavu (rozpojí se) za cca 2 s po odstranění poruchy. Sepne okamžitě při vnitřní poruše; do původního stavu (rozpojí se) se vrátí pouze vypnutím a opětným zapnutím napájecího napětí. Údržba Udržujte čočky přístroje zbavené nečistot! K čištění nepoužívejte rozpouštědla nebo čistící prostředky, které by mohly čočky z umělé hmoty poškodit!

Sepne okamžitě při zkratu spínacího výstupu; vrátí se do původního stavu (rozpojí se) za cca 2 s po odstranění poruchy.

7 Pin 2 = funkční kontrolní výstup (fc-output) Pin 2 = funkční kontrolní výstup (fc-output)
