Bezdrátová meteorologická stanice TE831X. Obj. č.: Obsah

Transkript

1 Bezdrátová meteorologická stanice TE831X Obj. č.: Úvod + účel použití meteorologické stanice Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup naší moderní rádiové meteorologické stanice pro domácí použití s profesionální předpovědí počasí. Tuto meteorologickou stanici dodáváme s venkovními senzory, které měří teplotu, relativní vlhkost vzduchu, směr a rychlost větru jakož i množství srážek. Přenos těchto naměřených hodnot z venkovních senzorů do stanice se uskutečňuje bezdrátově v rádiovém pásmu 433 MHz. Kromě baterií můžete tuto stanici napájet i pomocí k ní přiloženého síťového napájecího adaptéru. Přiložený software WeatherCapture Vám umožní načíst všechny naměřené hodnoty do počítače (notebooku), kde je můžete zobrazit a dále zpracovat. Upozornění: Tento návod v českém jazyce má poněkud jiné uspořádání než originální návod k obsluze. Některé nepodstatné věci byly vynechány (zkráceny), některé pasáže jsou naopak popsány podrobněji. Obsah 1. Úvod + účel použití meteorologické stanice Rozsah dodávky Základní parametry a funkce této soupravy...5 a) Meteorologická stanice...5 b) Venkovní senzor měření teploty a relativní vlhkosti vzduchu s displejem...5 c) Srážkoměr...5 d) Větroměr Bezpečnostní předpisy...6 Manipulace s bateriemi (akumulátory) Součásti soupravy meteorologické stanice (ovládací tlačítka, displej atd.)...7 a) Meteorologická stanice...7 b) Venkovní senzor měření teploty a relativní vlhkosti vzduchu...8 c) Větroměr...9 d) Srážkoměr Uvedení soupravy meteorologické stanice do provozu...10 Rušení příjmu v pásmu 433 MHz...11 Strana a) Uvedení venkovního senzoru měření teploty a relativní vlhkosti vzduchu do provozu...11 Umístění a montáž venkovního senzoru...11 b) Uvedení větroměru do provozu...12 Umístění a montáž větroměru...12 c) Uvedení srážkoměru do provozu...13 Umístění a montáž srážkoměru...13 d) Uvedení meteorologické stanice do provozu...13 Umístění meteorologické stanice Rádiový časový rádiový signál DCF Informace o příjmu signálu DCF Další možné příčiny rušení nebo nemožnost příjmu z vysílače DCF Obsluha meteorologické stanice, základní funkce...16 a) Vynucené zapnutí příjmu rádiového časového signálu DCF b) Synchronizace meteorologické stanice s venkovními senzory...16 c) Osvětlení displeje meteorologické stanice...16 d) Volba různých funkcí podle zobrazení na displeji meteorologické stanice Podrobný popis funkcí a zobrazení na displeji stanice, provedení nastavení...18 A) Segment displeje zobrazující informace o počasí...18 Přepínání zobrazení na displeji stanice - tlak vzduchu a nadmořská výška...18 Zadání tlaku vzduchu přepočteného na hladinu moře...18 Zadání jednotky měření tlaku vzduchu...18 Zadání nadmořské výšky...18 Zadání jednotky měření nadmořské výšky...19 Zobrazení měsíčních fází (za posledních 39 dní nebo v následujících 39 dnech)...19 Zapnutí nebo vypnutí varování před možným příchodem bouřky...19 Grafické zobrazení průběhu venkovní teploty nebo relativní vlhkosti vzduchu za posledních 24 hodin...19 Zobrazení vypočtených průměrných hodnot tlaku vzduchu za posledních 24 hodin...20 Symbolická předpověď počasí...20 Zobrazení tendence (trendu) vývoje počasí (tlaku vzduchu) pomocí šipek...21 B) Segment displeje zobrazující teplotu a relativní vlhkost vzduchu (IN)...22 Přepnutí mezi jednotkou měření teploty C (stupně Celsia) a F (stupně Fahrenheita)...22 Zobrazení teploty rosného bodu

2 Vysvětlení pojmu teplota rosného bodu (DEW POINT)...22 Zobrazení minimálních a maximálních hodnot teploty a relativní vlhkosti vzduchu...22 Vymazání minimálních a maximálních hodnot teploty a relativní vlhkosti vzduchu z paměti stanice...22 Ruční přepínání zobrazení naměřených hodnot z venkovních senzorů...23 Automatické přepínání zobrazení naměřených hodnot z venkovních senzorů...23 Nastavení alarmů venkovní teploty (jejich zapnutí a vypnutí)...23 Zobrazení tendence (trendu) vývoje teploty a relativní vlhkosti vzduchu...24 Zobrazení indikátorů příjemného nebo nepříjemného prostředí...24 C) Segment displeje zobrazující informace o srážkách...24 Přepínání zobrazení na displeji stanice...24 Vynulování naměřeného množství srážek (vymazání těchto hodnot z paměti stanice)...24 Nastavení alarmu množství srážek (jeho zapnutí a vypnutí)...25 D) Segment displeje zobrazující informace o větru...25 Přepínání zobrazení na displeji stanice...25 Vysvětlení pojmu pociťovaná teplota (Windchill)...26 Zkratky světových stran v anglickém azyce...26 Přepínání mezi jednotkami měření rychlosti větru...26 Zobrazení informací o rychlosti (síle) větru uložených do paměti stanice...26 Vynulování naměřených rychlostí větru (vymazání těchto hodnot z paměti stanice)...27 Nastavení alarmu rychlosti větru (jeho zapnutí a vypnutí)...27 E) Segment displeje zobrazující informace o časech východu a západu Slunce...27 Přepínání zobrazení na displeji stanice...27 Zadání kódu města (zkratky světového města, které se skládá ze 3 písmen)...28 Zadání údajů o zeměpisné poloze (pokud jste zvolili kód světového města USR)...28 Zobrazení časů východu a západu Slunce v různé dny (v jiný než v aktuální den)...29 F) Segment displeje zobrazující informace o čase a datu (ruční nastavení času a data)...29 Přepínání zobrazení na displeji stanice ) Volba jazyka zkratek dnů v týdnu ) Zadání kódu světového města (zadání zeměpisné polohy) ) Zadání roku ) Zadání měsíce v roce ) Zadání dne v měsíci ) Zadání formátu zobrazení data ) Zadání 12-hodinového nebo 24-hodinového formátu zobrazení času ) Zadání správného času v hodinách ) Zadání správného času v minutách...31 G) Funkce buzení a předalarm při nízké venkovní teplotě ) Volba funkce budíku a předalarmu při nízké venkovní teplotě (zobrazení nastaveného času buzení) ) Zapnutí a vypnutí funkce buzení ) Nastavení času buzení a intervalu opakovaného buzení ) Zapnutí a vypnutí funkce PRE-AL a nastavení času tohoto buzení (předalarmu) ) Vypnutí akustického signálu buzení po jeho zaznění ) Zapnutí funkce opakovaného buzení - dospávání (SNOOZE) Výměna baterií...32 a) Výměna baterií v meteorologické stanici...32 b) Výměna baterií v externích senzorech Připojení stanice k počítači, instalace ovladače a software Případné závady a jejich odstranění...33 Problémy s příjmem signálů z venkovních senzorů: Čištění a údržba meteorologické stanice a jejího příslušenství Technické údaje...34 Tato meteorologická stanice a její příslušenství (venkovní senzory) splňují požadavky platných evropských norem (CE) včetně příslušné směrnice o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými normami, odpovídající prohlášení a doklady jsou uloženy u výrobce. Tento návod k montáži a k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení meteorologické stanice do provozu a k její obsluze. Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Meteorologická stanice Síťový napájecí adaptér meteorologické stanice 2. Rozsah dodávky Bezdrátový venkovní senzor měření teploty a relativní vlhkosti vzduchu s displejem Bezdrátový srážkoměr Bezdrátový větroměr USB-kabel Montážní materiál CD se softwarem Návod k montáži a k obsluze 3 4

3 3. Základní parametry a funkce této soupravy a) Meteorologická stanice Přesný čas a přesné datum (hodiny řízené rádiovým časovým signálem DCF-77). Možnost ručního nastavení času a data. 12-hodinový nebo 24-hodinový formát zobrazení času. Možnost volby 6 jazyků zobrazení zkratek dnů v týdnu. Zobrazení pokojové a venkovní teploty (ve stupních Celsia [ C ] nebo ve stupních Fahrenheita [ F ]) a pokojové a venkovní relativní vlhkosti vzduchu v procentech včetně zobrazení minimálních a maximálních naměřených hodnot i tendence (průběh) venkovní teploty a relativní vlhkosti vzduchu. Zobrazení teploty rosného bodu a teploty pociťované působením větru (Windchill). Symbolická předpověď počasí na 12 až 24 hodin. Zobrazení naměřeného tlaku vzduchu (v hektopascalech a v milibarech [hpa/mbar], v palcích rtuťového sloupce [inhg] nebo v milimetrech rtuťového sloupce [mmhg]) a tendence vývoje tlaku vzduchu pomocí grafického diagramu (měření vnitřním senzorem stanice). Zobrazení měsíčních fází (za posledních 39 dní nebo v následujících 39 dnech) a zobrazení časů východu a západu Slunce v různých městech. Funkce alarmů (rychlost větru, množství srážek, venkovní teplota, varování před bouřkou). Funkce buzení a opakovaného buzení včetně varování (předalarmu) v případě nízké venkovní teploty. Zobrazení rychlosti větru (v kilometrech za hodinu [km/h], v mílích za hodinu [mph] nebo v metrech za sekundu [m/s] či v uzlech [knots]) a směru větru (měření pomocí venkovního větroměru). Zobrazení množství srážek (měření pomocí venkovního srážkoměru). Signalizace vybitých baterií v meteorologické stanici a ve venkovních senzorech. USB-port k načtení naměřených hodnot (informací o počasí) do počítače (notebooku). Zadní podsvícení displeje z tekutých krystalů. V případě napájení stanice síťovým napájecím adaptérem možnost trvalého zapnutí osvětlení displeje a použití soumrakového senzoru, který zapíná nebo vypíná osvětlení displeje podle nastavené intenzity okolního osvětlení. Možnost zavěšení stanice na stěnu nebo její postavení na rovnou plochu (např. na stůl). K napájení této stanice budete potřebovat 4 tužkové baterie 1,5 V velikosti AA nebo ji můžete napájet přiloženým síťovým napájecím adaptérem. Nevystavujte stanici a síťový napájecí adaptér vlhkosti. Používejte tyto oba přístroje pouze v uzavřených a suchých místnostech. b) Venkovní senzor měření teploty a relativní vlhkosti vzduchu s displejem Bezdrátový přenos naměřených hodnot do meteorologické stanice (rádiové pásmo 433 MHz) s možností volby 5 různých kanálů. Napájení: 2 baterie 1,5 V velikosti AA. Nástěnná montáž v chráněném prostoru (např. pod vhodným přístřeškem) nebo postavení na stůl. c) Srážkoměr Bezdrátový přenos naměřených hodnot do meteorologické stanice (rádiové pásmo 433 MHz). Napájení: 2 tužkové baterie 1,5 V velikosti AA. Ochranná mřížka (ochrana proti vniknutí listí do vnitřku senzoru). Malá vodováha (libela) k vyrovnání srážkoměru do vodorovné polohy. Umístění na rovnou plochu (např. na trávník). d) Anemometr Bezdrátový přenos naměřených hodnot do stanice (rádiové pásmo 433 MHz). Napájení: 2 baterie 1,5 V velikosti AA. Nástěnná montáž nebo možnost připevnění větroměru na sloupek. 4. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neodpovídáme za věcné škody, úrazy osob, které by byly způsobeny nedodržováním bezpečnostních předpisů nebo neodborným zacházením s meteorologickou stanicí. Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do vnitřního zapojení meteorologické stanice a jejího příslušenství. Případné opravy stanice svěřte autorizovanému servisu (spojte se v tomto případě se svým prodejcem, který Vám zajistí opravu stanice v autorizovaném servisu). Nepoužívejte tento výrobek (venkovní senzory této meteorologické stanice) v nemocnicích a ve zdravotnických zařízeních. I když venkovní senzory vyzařují pouze relativně slabé rádiové signály, mohly by tyto signály způsobit poruchy funkcí zařízení a systémů na udržování lidských životů. Totéž platí i pro jiné oblasti s podobnou problematikou. Nevystavujte meteorologickou stanici přílišné vlhkosti (nenamáčejte ji do vody), nevystavujte ji vibracím (otřesům) a přímému slunečnímu záření a nepoužívejte ji v místnostech se zvířeným prachem. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot nebo polystyrénové kuličky představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Tento výrobek nesmí být používán k informování veřejnosti. Předpovědi počasí této stanice považujte pouze za orientační. Výrobce nezodpovídá za případné nesprávné zobrazení předpovědi počasí na displeji této stanice a za následky, které by z toho vyplynuly. Dejte pozor na to, abyste nepoškrábali displej meteorologické stanice a venkovního senzoru měření teploty a relativní vlhkosti vzduchu. Nezapínejte stanici nikdy okamžité poté, co jste ji přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla stanici respektive napájecí síťový adaptér za určitých okolností zničit. Nechte stanici vypnutou tak dlouho (nepřipojujte ji k síťovému napájení), dokud se její teplota nevyrovná s teplotou okolí (to může trvat i několik hodin). Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou nebo požádejte o radu jiného kvalifikovaného odborníka. Manipulace s bateriemi (akumulátory) Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do dětských rukou! K napájení meteorologické stanice a venkovních senzorů používejte pouze baterie předepsaných typů. Nepoužívejte k napájení přístrojů akumulátory (mají nižší napětí a museli byste je často nabíjet, kromě toho jsou akumulátory choulostivější na nižší teploty = snížení dosahu přenosu rádiových signálů). Toto se týká i záložních baterií větroměru. Vyměňujte v příslušném přístroji vždy všechny baterie najednou. Nenechávejte v přístrojích vybité baterie. Mohly by vytéci a způsobit poškození přístrojů. Poškození přístrojů mohou způsobit i nesprávnou polaritou do přístrojů vložené baterie.. Dejte pozor nato, že obyčejné (alkalické) baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k likvidaci baterií a akumulátorů) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Přispějte k jeho ochraně! 5 6

4 5. Součásti soupravy meteorologické stanice (ovládací tlačítka, displej atd.) a) Meteorologická stanice b) Venkovní senzor měření teploty a relativní vlhkosti vzduchu 1 Tlačítko ALARM/CHART 2 Tlačítko HISTORY 3 Tlačítko MEMORY 4 Tlačítko CHANNEL 5 Tlačítko SET 6 Tlačítko 7 Tlačítko 8 Tlačítko LIGHT SNOOZE: Zapnutí osvětlení displeje nebo funkce opakovávaného buzení 9 Senzor snímající intenzitu okolního osvětlení (soumrakový senzor), která zapíná v noci osvětlení displeje. 10 Kryt bateriového pouzdra 11 Odnímatelný stojánek (opěrka) možnost zavěšení meteorologické stanice na stěnu 12 Otvor k zavěšení meteorologické stanice na stěnu 13 Posuvný přepínač LIGHT SENZOR: Volba způsobu osvětlení displeje 14 Posuvný přepínač SENSITIVITY: Nastavení citlivosti soumrakového senzoru 15 Zdířka k připojení konektoru kabelu síťového napájecího adaptéru (v případě napájení stanice síťovým napájecím adaptérem možnost trvalého zapnutí osvětlení displeje) 16 USB-port (připojení meteorologické stanice k počítači) 17 Displej zobrazující naměřenou teplotu a relativní vlhkost vzduchu. 18 Kontrolka (LED), která bliká při vysílání naměřených hodnot do meteorologické stanice. 19 Kryt bateriového pouzdra šroubky krytu bateriového pouzdra. 21 Zapuštěné tlačítko RESET zpětné nastavení senzoru na základní parametry (v případě poruchy). 22 Otvor k zavěšení senzoru na stěnu. 23 Tlačítko CHANNEL volba čísla (kanálu) venkovního senzoru (1 až 5, pokud budete používat více než jeden senzor). 24 Bateriové pouzdro (2 baterie velikosti AA). Důležité upozornění: Pokud budete chtít používat více venkovních (externích) senzorů měření teploty a relativní vlhkosti vzduchu (například ke zjišťování teploty a relativní vlhkosti ve sklepě nebo v garáži), pak si je můžete objednat u Conrada Celkem můžete použít až 5 kusů těchto externích senzorů. 7 8

5 c) Anemometr d) Srážkoměr 25 4 šroubky krytu bateriového pouzdra. 26 Kryt bateriového pouzdra otvory k připevnění senzoru ke stěně. 28 Větrná korouhvička (měření směru proudění větru). 29 Miskový (Robinsonův) kříž (měření rychlosti větru). 30 Zapuštěné tlačítko SET uložení severního směru (NORD) větrné korouhvičky do paměti stanice. 31 Bateriové pouzdro (2 baterie velikosti AA). 32 Vodováha (libela), která slouží k vyrovnání srážkoměru do vodorovné polohy otočné knoflíky k zajištění záchytné nádoby. 34 Kolébka počítající množství srážek nožičky s otvory k připevnění srážkoměru. 36 Záchytná nádoba. 37 Bateriové pouzdro (2 baterie velikosti AA). 6. Uvedení soupravy meteorologické stanice do provozu Důležité upozornění: Proveďte nejprve oživení venkovního senzoru měření teploty a relativní vlhkosti vzduchu, poté oživte větroměr a srážkoměr. Teprve poté uveďte do provozu meteorologickou stanici. Jen zachováním tohoto postupu budou všechny přístroje této soupravy bezvadně fungovat. Meteorologická stanice měří absolutní atmosférický tlak a provádí jeho přepočet k příslušné zadané místní nadmořské výšce (na hladinu moře). Pokud budete chtít, aby výsledky měření tlaku vzduchu byly přesné (a tím i spolehlivější předpovědi počasí), musíte provést přesné nastavení místní nadmořské výšky. Nadmořskou výšku (například svého bydliště) naleznete například na nádražích a letištích, na turistických nebo topografických mapách či na internetu, případně můžete získat tuto informaci i na obecním úřadě. Zadání této nadmořské výšky nemusí být absolutně přesné (ve městě nebývá tato nadmořská výška na všech místech stejná). Z pravidla vystačíte s odchylkou 10 až 20 metrů. Vyzkoušejte nejprve všechny přístroje (senzory a meteorologickou stanici) například v jedné místnosti. Nepokládejte v tomto případě stanici a venkovní senzory blízko k sobě (interferenční rušení), dodržte minimální vzdálenost mezi přístroji minimálně 1 metr. Po takto provedeném otestování všech přístrojů budete mít jistotu, že nebudete mít dále žádné problémy s příjmem signálů z venkovních senzorů. Maximální dosah rádiového přenosu signálů z venkovního senzoru měření teploty a relativní vlhkosti vzduchu do meteorologické stanice činí ve volném prostoru 100 metrů (bez rušení). V budovách a v domech činí tento dosah maximálně 20 až 30 m. U větroměru a srážkoměru činí tento dosah maximálně 30 metrů. 9 10

6 b) Uvedení anemometru do provozu Rušení příjmu v pásmu 433 MHz Dosah vysílačů (venkovních senzorů) činí za optimálních podmínek až 100 m. Signály mohou pronikat stěnami (zdmi) i železobetonovými konstrukcemi, avšak takovéto překážky snižují dosah vysílačů. V normálním případě proveďte instalaci venkovního senzoru měření množství srážek a rychlosti větru na zahradě (tyto senzory mají dosah až 30 m). Instalaci ostatních senzorů můžete provést i ve vedlejších budovách (například ve voliéře). Zmenšený dosah může mít následující příčiny: Vysokofrekvenční rušení všeho druhu (elektrické motory, transformátory, napájecí zdroje, počítače, bezdrátové a mobilní telefony, bezdrátová sluchátka a reproduktory, radiostanice, jiné meteorologické stanice, elektronické dětské chůvy atd.). Zástavba jakéhokoliv druhu a vegetace (stromy, keře, skály). Malá vzdálenost vysílače (senzoru) nebo přijímače (stanice) k vodivým plochám (například k radiátorů topení) nebo k předmětům (také k lidskému tělu nebo k povrchu Země) ovlivňuje vyzařovací charakteristiku a tím i dosah vysílače. Širokopásmová rušení v městských zástavbách mohou dosáhnout takové úrovně, že sníží značně odstup signál-šum v celém frekvenčním pásmu a tím i dosah vysílače. Přístroje pracující na sousedních frekvencích mohou rovněž ovlivňovat přijímač. Špatně odrušené osobní počítače (PC) mohou vyzařovat rušivé harmonické kmitočty a tím ovlivňovat dosah vysílače. a) Uvedení venkovního senzoru měření teploty a relativní vlhkosti vzduchu do provozu K napájení venkovního senzoru použijte 2 tužkové (alkalické) baterie 1,5 V velikosti AA. Otevřete kryt na zadní straně venkovního senzoru vyšroubováním 4 šroubků pomocí vhodného šroubováku. Dejte přitom pozor na pryžové těsnění. Pokud Vám toto těsnění vypadne z drážky na krytu bateriového pouzdra, pak jej opět do této drážky opatrně nasaďte. Ke sledování venkovní teploty a venkovní relativní vlhkosti vzduchu můžete použít až 5 venkovní senzorů. Pod krytem bateriového pouzdra tohoto senzoru se nachází posuvný přepínač CHANNEL, pomocí kterého můžete zvolit identifikační číslo (kanál 1, 2, 3, 4 nebo 5) venkovního senzoru. Tato nastavení proveďte před konečnou instalací venkovního senzoru. Pokud budete používat pouze jeden senzor, pak zvolte tímto posuvným přepínačem kanál č. 1! Pokud se po vložení baterií do senzoru neobjeví na jeho displeji žádné zobrazení, zkontrolujte jejich polaritu a jejich stav nabití (použijte jiné, nové baterie). Jestliže se ani poté na displeji venkovního senzoru neobjeví žádné zobrazení, stiskněte nad bateriovým pouzdrem zapuštěné tlačítko RESET, například hrotem propisovačky, otevřenou kancelářskou sponkou nebo párátkem. Zkontrolujte polohu pryžového těsnění na okrajích krytu bateriového pouzdra (v případě potřeby toto těsnění opatrně zatlačte do jeho drážky). Nasaďte na bateriové pouzdro jeho kryt a přišroubujte jej opět 4 šroubky (při utahování šroubků nepoužívejte žádné násilí). Důležité upozornění: Pokud použijete více venkovních senzorů (max. 5), musí být každý senzor nastaven na jiný kanál (na jiné číslo). Přídavné venkovní senzory si můžete objednat u svého prodejce pod objednacím číslem Umístění a montáž venkovního senzoru Tento senzor je vybaven na své zadní otvorem k jeho zavěšení na stěnu (například na vyčnívající hlavičku šroubku nebo vrutu). Jako ideální místo pro montáž tohoto senzoru zvolte jeho umístění pod vhodným přístřeškem (do stálého stínu), aby byl tento senzor chráněn před dopadem přímého slunečného záření a před nepříznivými vlivy počasí (deštěm, sněhem atd.), které by ovlivňovaly měření venkovní teploty a relativní vlhkosti vzduchu. Doporučujeme Vám provést montáž tohoto senzoru takovým způsobem, abyste mohli sledovat zobrazení naměřených hodnot na jeho displeji (například oknem). 11 Uvolněte na miskovém kříži šroubek s hlavou s vnitřním šestihranem (viz A) jeho otáčením doleva. Nasaďte miskový kříž na kovový hřídel (viz B). Dejte přitom pozor, abyste misky tohoto kříže nepoškodili. Zajistěte miskový kříž na hřídeli utažením šroubku s hlavou s vnitřním šestihranem (viz C). Otevřete kryt na zadní straně napájecího modulu vyšroubováním 4 šroubků pomocí vhodného šroubováku. Vložte do otevřeného bateriového pouzdra správnou polaritou plus (+) a minus (-) 2 (alkalické) baterie 1,5 V velikosti AA. Důležité upozornění: Aby meteorologická stanice zobrazovala správný směr proudění větru, musíte při konečném umístění větroměru nasměrovat jeho korouhvičku (její šipku) přesně na sever a stisknout poté nad bateriovým pouzdrem v napájecím modulu zapuštěné tlačítko SET, například hrotem propisovačky, otevřenou kancelářskou sponkou nebo párátkem. Toto nasměrování na sever musíte provést po každé výměně baterií. Nasaďte na bateriové pouzdro jeho kryt a přišroubujte jej opět 4 šroubky (při utahování šroubků nepoužívejte žádné násilí). Umístění a montáž větroměru K větroměru se musí dostat vítr ze všech stran. Neprovádějte jeho montáž v blízkosti stěn domu a kmenů stromů. Doporučujeme Vám, abyste dodrželi vzdálenost 3 až 5 metrů od zdiva nebo od stromů. Tento větroměr, respektive jeho napájecí modul můžete přišroubovat pomocí 4 šroubků ke svislé stěně nebo můžete použít vhodný držák a přišroubovat tento větroměr ke sloupku. Při výběru místa pro instalaci větroměru dejte pozor na bezpečnost dětí, domácích zvířat a vozidel. Spadnutí senzoru může způsobit poranění osob nebo poškození vozidel či jiných zařízení. 12

7 c) Uvedení srážkoměru do provozu Sundejte ze srážkoměru jeho horní záchytnou nádobu [36] uvolněním bočních otočných knoflíků [33]. Otočte těmito knoflíky asi o 45 doleva (nepoužívejte přitom žádné násilí). Poté odpojte záchytnou nádobu směrem nahoru. Zapamatujte si (označte si) její správnou polohu. Na svislé straně pod touto nádobou se nachází bateriové pouzdro [37]. Kryt tohoto bateriového pouzdra je zajištěn 7 malými šroubky. Tyto šroubky vyšroubujte a sundejte kryt bateriového pouzdra. Vložte do otevřeného bateriového pouzdra správnou polaritou plus (+) a minus (-) 2 tužkové (alkalické) baterie 1,5 V velikosti AA. Uzavřete opět bateriového pouzdra zašroubováním 7 šroubků. Pokud se podíváte do spodního dílu větroměru, uvidíte zde malou vodováhu (libelu) [32], pomocí které vyrovnáte srážkoměr do vodorovné polohy. Nasaďte opět záchytnou nádobu na spodní díl srážkoměru (dejte pozor na správnou polohu záchytné nádoby, existuje pouze jedna možnost jejího správného nasazení). Zajistěte záchytnou nádobu utažením obou bočních knoflíků [33]. Otočte jimi doprava o 45 (nepoužívejte přitom žádné násilí). nemusí být absolutně přesné (ve městě nebývá tato nadmořská výška na všech místech stejná). Z pravidla vystačíte s odchylkou 10 až 20 metrů. Příslušnou nadmořskou výšku zvolte tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto dvou tlačítek déle stisknuté, urychlíte tím zadání nadmořské výšky) a provedené zadání potvrďte krátkým stisknutím tlačítka SET [5]. Meteorologická stanice nyní začne na svém displeji v tomto segmentu zobrazovat tlak vzduchu přepočtený na hladinu moře (například 1016,4 hpa/mbar). Poté začne na displeji stanice blikat symbol síly příjmu rádiového časového signálu DCF-77. Podle počtu zobrazených obloučků nad symbolem stožáru vysílače poznáte sílu příjmu signálu DCF-77 (toto může trvat několik minut). Pokud stanice během několika minut tento signál nezachytí, proveďte příslušná opatření podle kapitoly 7. Rádiový časový rádiový signál DCF-77 a jejího odstavce Informace o příjmu signálu DCF-77. Pokud meteorologická stanice příjem rádiového časového signálu nezachytí, můžete provést ruční též nastavení času a data viz kapitola 9. Podrobný popis funkcí a zobrazení na displeji stanice, provedení nastavení a její odstavec F) Segment displeje zobrazující informace o čase a datu (ruční nastavení času a data). Umístění a montáž srážkoměru Srážkoměr nesmí být zakryt listím stromů, keři nebo přístřešky. Listí stromů, které by se usazovalo v záchytné nádobě, může způsobit nepřesné měření množství srážek. Tento srážkoměr Vám doporučujeme přišroubovat pomocí 4 šroubů [35] na vhodnou podložku například v trávníku na zahradě. d) Uvedení meteorologické stanice do provozu Důležité upozornění: Proveďte nejprve oživení venkovního senzoru měření teploty a relativní vlhkosti vzduchu, poté oživte větroměr a srážkoměr. Teprve poté uveďte do provozu meteorologickou stanici. Jen zachováním tohoto postupu budou všechny přístroje této soupravy bezvadně fungovat. Otevřete kryt bateriového pouzdra na zadní straně stanice a do otevřeného bateriového pouzdra správnou polaritou plus (+) a minus (-) 4 tužkové (alkalické) baterie 1,5 V velikosti AA. Důležité upozornění: Budete-li chtít používat funkci automatického zapínání osvětlení displeje stanice (po soumraku, ve tmě), pak musíte k meteorologické stanici připojit síťový napájecí adaptér. Zapojte v tomto případě do zdířky [15] na levé boční straně stanice konektor kabelu síťového napájecího adaptéru a tento adaptér zapojte poté do síťové zásuvky (230 V / 50 Hz). V případě výpadku síťového napájení bude stanice napájena bateriemi, které jste do ní vložili. Po vložení baterií do stanice se na krátkou dobu zobrazí na jejím displeji všechny jeho segmenty. Poté začne blikat na displeji zobrazení pro zadání jednotky měření tlaku vzduchu. Uzavřete nyní kryt bateriového pouzdra na stanici. Postupným tisknutím tlačítka [6] nebo [7] můžete zvolit následující jednotky měření tlaku vzduchu: V milimetrech rtuťového sloupce [mmhg], v hektopascalech a milibarech [hpa/mbar] nebo v palcích rtuťového sloupce [inhg]. Zvolenou jednotku potvrďte krátkým stisknutím tlačítka SET [5]. Po provedení tohoto zadání jednotky měření tlaku vzduchu začne na displeji stanice blikat pole pro zadání jednoty nadmořské výšky v metrech [meter] nebo ve stopách [feet]. Požadovanou jednotku měření nadmořské výšky zvolte stisknutím tlačítka [6] nebo [7] a provedené zadání potvrďte krátkým stisknutím tlačítka SET [5]. Nyní začne na displeji stanice blikat pole pro zadání nadmořské výšky. Nadmořskou výšku (například svého bydliště) naleznete například na nádražích a letištích, na turistických nebo topografických mapách či na internetu, případně můžete získat tuto informaci i na obecním úřadě. Zadání této nadmořské výšky nemusí 13 Velmi dobrý příjem Dobrý příjem Slabý příjem Žádný příjem Jakmile stanice zachytí rádiový časový signál DCF-77, zobrazí se na jejím displeji čas a zkratka dne v týdnu (například v anglickém jazyce). Tato meteorologická stanice provádí synchronizaci přesného času a data podle signálu DCF-77 každý den automaticky v následujících časech: 0:00, 3:00, 6:00 a ve 12:00 hodin. Další informace o rádiovém časovém signálu DCF-77 naleznete v následující kapitole 7. Rádiový časový rádiový signál DCF-77 a dále v kapitole 8. Obsluha meteorologické stanice, základní funkce a v jejím odstavci a) Vynucené zapnutí příjmu rádiového časového signálu DCF-77. Pokud se na displeji stanice ještě nezobrazily vpravo nahoře naměřené hodnoty teploty a relativní vlhkosti vzduchu venkovním senzorem, pak se pokuste o zapnutí funkce synchronizace stanice s venkovním senzorem měření teploty a relativní vlhkosti ručně. Podržte za tímto účelem stisknuté tlačítko [6] tak dlouho, dokud na displeji stanice nezačne blikat symbol síly příjmu signálů z venkovních senzorů. Toto může trvat několik minut. Viz též kapitola 8. Obsluha meteorologické stanice, základní funkce a její odstavec b) Synchronizace meteorologické stanice s venkovními senzory. Umístění meteorologické stanice Toto stanici můžete postavit například na vhodné místo na stole nebo ve skříni. K tomuto účelu použijte stojánek (opěrku) na její zadní straně. Podložte v tomto případě stanici vhodnou dečkou (nebo vhodným ubrusem), abyste nepoškrábali nábytek. Stáhnete-li ze stanice její stojánek (opěrku) směrem dolů, můžete stanici zavěsit do závěsného otvoru na její zadní straně na stěnu na hlavičku šroubku (vrutu) nebo na vhodný háček. Nevystavujte tuto stanici přímému slunečnímu záření a neumisťujte poblíž topných těles (v tomto případě by stanice na svém displeji zobrazovala zkreslené hodnoty pokojové teploty a relativní vlhkosti vzduchu. 14

8 7. Rádiový časový rádiový signál DCF-77 DCF-77 je vysílač speciálních časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah je cca až km od vysílače, který je umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem ve Spolkové republice Německo. Tento vysílač šíří (vysílá) a kóduje časový signál césiových atomových hodin z Fyzikálně-technického institutu v Braunschweigu. Odchylka tohoto atomového času činí méně než 1 sekundu za 1 milion let. Tento signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a zimní neboli normální čas), přestupné roky a veškeré změny data. Zkratka DCF znamená následující: D (Deutschland = Německo) C (označení pásma dlouhých vln) F (frankfurtský region) Informace o příjmu signálu DCF-77 Podobně jako u přenosu signálů v sítích mobilních telefonů nebo rozhlasového či televizního vysílání mohou nastat při přenosu signálů z vysílače DCF-77 určité poruchy tohoto příjmu. Z tohoto důvodu je velice důležité, abyste zvolili správné umístění této meteorologické stanice. Při testování tohoto příjmu zapněte v místnosti, kde chcete tuto stanici používat všechny možné zdroje potenciálního rušení (rádio, televizor, počítač atd.). Stanici neumisťujte do menší vzdálenosti než 1 m od těchto zdrojů rušení. Kontrolujte přitom příslušné indikátory (symboly) zobrazované na displeji stanice. Jakmile objevíte místo s nejsilnějším příjmem signálů, ponechte stanici na tomto místě. Pokud se bude Vaše meteorologická stanice nacházet v dosahu příjmu vysílače DCF-77, pak začnou její hodiny přijímat časový signál DCF-77, provedou jeho dekódování a budou po celý rok zobrazovat přesný čas, a to nezávisle na letním nebo normálním (zimním neboli astronomickém) čase. Příjem tohoto signálu je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem. V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou například televizní přijímače, monitory počítačů) trvá zachycení časového signálu asi 3 až 10 minut. Kompletní zachycení informací o počasí trvá po prvním uvedení stanice do provozu až 24 hodin. Pokud by Vaše stanice po vložení baterií tento časový signál nezachytila během 10 minut (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů. Vzdálenost stanice od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být alespoň 1,5 až 2 metry. Nedávejte stanici do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí. V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem signálu DCF-77 podle podmínek slabší. V externích případech umístěte stanici poblíž okna a/nebo jí otočte zadní nebo přední stranou směrem k vysílači ve Frankfurtu nad Mohanem. Stanici však neumisťujte v těchto případech do bezprostřední blízkosti kovových rámů nebo jiných kovových konstrukcí. Další možné příčiny rušení nebo nemožnost příjmu z vysílače DCF-77 Budovy s betonovým zdivem (se železobetonem), elektrická zařízení (například v nákupních střediscích). Televizory, počítače, domácí elektrické spotřebiče, reproduktory, transformátory, vysokonapěťová vedení, železniční trakční vedení, vysílačky (radiostanice, bezdrátové a mobilní telefony) atd. Atmosférické poruchy a zeměpisná poloha (hory, skály atd.). V noci mívá toto rušení podstatně nižší intenzitu, takže lze v této době signál DCF-77 zachytit. Pouze jediné zachycení příjmu časového rádiového signálu DCF-77 v jednom dni (třeba i v noci) stačí k tomu, aby se odchylka času zobrazovaná na displeji stanice udržela po dobu 24 hodin s přesností 1 sekundy. Velká vzdálenost od vysílače DCF-77 (například oblasti jižní Itálie nebo severní Skandinávie). V některých oblastech se vyskytují takzvané mrtvé zóny (díry), které zcela znemožňují příjem signálů z tohoto vysílače. Vybité (již slabé) baterie vložené do meteorologické stanice Obsluha meteorologické stanice, základní funkce a) Vynucené zapnutí příjmu rádiového časového signálu DCF-77 V případě výpadku příjmu rádiového časového signálu DCF-77 nebo jestliže meteorologická stanice nezachytí signály z vysílače DCF-77, můžete kdykoliv provést ruční synchronizaci hodin meteorologické stanice s rádiovým časovým signálem DCF-77 stisknutím tlačítka [7], které podržíte stisknuté tak dlouho, dokud na displeji meteorologické stanice nezačne blikat symbol síly příjmu rádiového časového signálu DCF-77 viz kapitola 6. Uvedení soupravy meteorologické stanice do provozu a její odstavec d) Uvedení meteorologické stanice do provozu. Poté zkontrolujte sílu příjmu tohoto signálu a případně umístěte meteorologickou stanici na jiné místo. b) Synchronizace meteorologické stanice s venkovními senzory Jestliže meteorologická stanice nezaregistrovala žádný signál z některého z venkovních senzorů a jestliže se v příslušném poli zobrazení na displeji stanice zobrazí u některého z venkovních senzorů místo příslušné naměřené hodnoty pouze čárky ---.-, pak můžete provést ruční zaregistrování venkovních senzorů následujícím způsobem: Podržte za tímto účelem stisknuté tlačítko [6] tak dlouho, dokud na displeji stanice nezačne blikat symbol síly příjmu signálů z venkovních senzorů. Toto může trvat několik minut. Kromě toho zkontrolujte v příslušném senzoru baterie, případně zmenšete vzdálenost mezi senzorem a stanicí nebo proveďte instalaci venkovního senzoru na jiné vhodnější místo. c) Osvětlení displeje meteorologické stanice Použijete-li k napájení meteorologické stanice k ní přiložený síťový napájecí adaptér, pak můžete provést trvalé zapnutí osvětlení displeje (nebo můžete osvětlení displeje zapínat pomocí soumrakového senzoru, to znamená, že tento senzor, který snímá intenzitu okolního osvětlení, zapne osvětlení displeje v noci a za denního světla osvětlení displeje vypne). Zapojte v tomto případě do zdířky [15] na levé boční straně stanice konektor kabelu síťového napájecího adaptéru a tento adaptér zapojte poté do síťové zásuvky (230 V / 50 Hz). V případě výpadku síťového napájení bude stanice napájena bateriemi, které jste do ní vložili. Budete-li meteorologickou stanici napájet pouze bateriemi, pak z důvodů prodloužení jejich životnosti budete moci zapínat osvětlení displeje pouze na krátkou dobu. Posuvným přepínačem LIGHT SENSOR [13] na zadní straně stanice můžete zvolit následující režimy zapínání osvětlení displeje: Poloha přepínače ON Trvalé zapnutí osvětlení displeje neboli jeho zadního podsvícení (pouze s použitím síťového napájecího adaptéru). Poloha přepínače OFF Vypnutí osvětlení displeje. V tomto případě zapnete osvětlení displeje na krátkou dobu (na několik sekund) stisknutím tlačítka LIGHT SNOOZE [8]. Poloha přepínače AUTO Zapínání osvětlení displeje po soumraku a vypínání osvětlení displeje po rozednění (pouze s použitím síťového napájecího adaptéru). Citlivost soumrakového senzoru nastavíte posuvným přepínačem SENSITIVITY [14] na zadní straně stanice. Poloha HIGH znamená vysokou citlivost senzoru, poloha LOW znamená nízkou citlivost senzoru. 16

9 d) Volba různých funkcí podle zobrazení na displeji meteorologické stanice Bude-li stanice přepnuta do normálního režimu provozu (nebudete-li provádět žádné její nastavení, například nastavení alarmů nebo času buzení atd.), pak můžete požadované funkce zvolit krátkým postupným tisknutím tlačítka [6] nebo [7]. Na displeji stanice začne blikat příslušný symbol (příslušná ikona) zvolené funkce neboli režimu zobrazení. Po zvolení požadované funkce můžete provádět další nastavení nebo zvolit další zobrazení na displeji stanice (která se týkají zvolené funkce). Jedná se o následující symboly funkcí: A Informace o počasí: Symbolická předpověď počasí, tendence vývoje počasí, zobrazení tlaku vzduchu, měsíční fáze, grafický sloupcový diagram zobrazující průběh teploty nebo tlaku vzduchu. B Teplota / relativní vlhkost vzduchu (IN): Pokojová nebo venkovní teplota a relativní vlhkost vzduchu, minimální a maximální naměřené hodnoty, přepínání C / F, teplota rosného bodu, signalizace vybitých baterií ve venkovním senzoru měření teploty a relativní vlhkosti vzduchu. C Srážkoměr (RAIN): Paměť naměřených hodnot, přepínání jednotky měření srážek, signalizace vybitých baterií ve srážkoměru. D Větroměr (WIND): Paměť naměřených hodnot, zobrazení směru proudění větru ve stupních nebo textem (větrná růžice), zobrazení takzvané pociťované teploty (WIND CHILL), signalizace vybitých baterií ve větroměru. EČasy východu a západu Slunce (SUNRISE / SUNSET) F Zobrazení času a data: Ruční nastavení času a data, volba jazyka zkratek dnů v týdnu, 12-hodinový nebo 24-hodinový formát zobrazení času, funkce buzení, alarm upozorňující na nízkou venkovní teplotu (předalarm), signalizace vybitých baterií v meteorologické stanici. 9. Podrobný popis funkcí a zobrazení na displeji stanice, provedení nastavení A) Segment displeje zobrazující informace o počasí Zvolte krátkým postupným tisknutím tlačítka [6] nebo [7] na displeji stanice příslušnou ikonu, která se týká informací o počasí. Tato ikona (tento symbol) začne na displeji stanice blikat. Nyní můžete provést následující nastavení (zadání) nebo vyvolat následující zobrazení na displeji: Přepínání zobrazení na displeji stanice - tlak vzduchu a nadmořská výška Krátkým stisknutím tlačítka SET [5] zobrazíte na displeji stanice tlak vzduchu přepočtený na hladinu moře (zobrazení symbolu SEA LEVEL) nebo takzvaný relativní (místní, lokální) tlak vzduchu podle zadané nadmořské výšky (zobrazení symbolu LOCAL). Kromě toho můžete dalším stisknutím tohoto tlačítka zobrazit na displeji stanice nadmořskou výšku. Zadání tlaku vzduchu přepočteného na hladinu moře Hodnotu tlaku vzduchu přepočteného na hladinu moře zjistíte podle místní předpovědi počasí v televizi nebo v rádiu, na internetu, nebo podle kalibrovaných barometrů na veřejných budovách nebo na letišti atd. Bude-li na displeji stanice zobrazen symbol SEA LEVEL (viz předchozí odstavec), pak můžete provést opravu tohoto tlaku vzduchu následujícím způsobem: Podržte stisknuté tlačítko SET [5] tak dlouho, dokud nezačne na displeji stanice blikat pole pro zadání hodnoty tlaku vzduchu. Hodnotu tohoto tlaku vzduchu zadejte postupným tisknutím tlačítka [6] nebo [7]. Podržíte-li tato tlačítka déle stisknutá, urychlíte tím zadání tlaku vzduchu. Zadanou hodnotu tlaku vzduchu potvrďte krátkým stisknutím tlačítka SET [5]. Zadání jednotky měření tlaku vzduchu Bude-li na displeji stanice zobrazen symbol SEA LEVEL (viz odstavec Přepínání zobrazení na displeji stanice - tlak vzduchu a nadmořská výška), pak můžete zadat jednotku měření tlaku vzduchu následujícím způsobem: Podržte stisknuté tlačítko MEMORY [3] tak dlouho, dokud nezačne na displeji stanice blikat pole pro zadání jednotky měření tlaku vzduchu (v hektopascalech a v milibarech [hpa/mbar], v palcích rtuťového sloupce [inhg] nebo v milimetrech rtuťového sloupce [mmhg]). Požadovanou jednotku měření tlaku vzduchu zadejte postupným tisknutím tlačítka [6] nebo [7]. Zadanou jednotku měření tlaku vzduchu potvrďte krátkým stisknutím tlačítka SET [5]. Zadání nadmořské výšky Nadmořskou výšku (například svého bydliště) naleznete například na nádražích a letištích, na turistických nebo topografických mapách či na internetu, případně můžete získat tuto informaci i na obecním úřadě. Zadání této nadmořské výšky nemusí být absolutně přesné (ve městě nebývá tato nadmořská výška na všech místech stejná). Z pravidla vystačíte s odchylkou 10 až 20 metrů. Bude-li na displeji stanice zobrazena nadmořská výška (viz odstavec Přepínání zobrazení na displeji stanice - tlak vzduchu a nadmořská výška), pak můžete zadat nadmořskou výšku následujícím způsobem: Podržte stisknuté tlačítko SET [5] tak dlouho, dokud nezačne na displeji stanice blikat pole pro zadání nadmořské výšky. Nyní zadejte nadmořskou výšku postupným tisknutím tlačítka [6] nebo [7]. Podržíte-li tato tlačítka déle stisknutá, urychlíte tím toto zadání. Zadanou nadmořskou výšku potvrďte krátkým stisknutím tlačítka SET [5]

10 Zadání jednotky měření nadmořské výšky Bude-li na displeji stanice zobrazena nadmořská výška (viz odstavec Přepínání zobrazení na displeji stanice - tlak vzduchu a nadmořská výška), pak můžete zadat jednotku měření nadmořské výšky následujícím způsobem: Podržte stisknuté tlačítko MEMORY [3] tak dlouho, dokud nezačne na displeji stanice blikat pole pro zadání jednotky měření nadmořské výšky (v metrech [meter] nebo ve stopách [feet]). Požadovanou jednotku měření nadmořské výšky zvolte stisknutím tlačítka [6] nebo [7]. Zadanou jednotku měření nadmořské výšky potvrďte krátkým stisknutím tlačítka SET [5]. Zobrazení měsíčních fází (za posledních 39 dní nebo v následujících 39 dnech) Stiskněte krátce tlačítko MEMORY [3]. Na displeji stanice se vlevo vedle grafického symbolu předpovědi počasí zobrazí hlášení +0 days (+ 0 dní). Postupným tisknutím tlačítka [6] nebo [7] zobrazíte měsíční fáze za posledních 39 dní nebo v následujících 39 dnech včetně příslušného grafického symbolu měsíční fáze. Podržíte-li tato tlačítka déle stisknutá, urychlíte tím zobrazení požadované měsíční fáze. Zobrazení vypočtených průměrných hodnot tlaku vzduchu za posledních 24 hodin Stiskněte krátce několikrát po sobě tlačítko HISTORY [2]. Na displeji stanice se zobrazí postupně pro každou z posledních 24 hodin průměrná vypočtená hodnota tlaku vzduchu (nezobrazí-li se žádné hodnoty a místo nich se zobrazí pouze čárky , pak jste pravděpodobně v meteorologické stanici vyměnili baterie). Tyto hodnoty tlaku vzduchu za posledních 24 hodin zobrazíte po stisknutí tlačítka HISTORY [2] v každém režimu zobrazení na displeji stanice (po zvolení libovolné funkce). Symbolová předpověď počasí Grafické symboly předpovědi počasí zobrazované na displeji stanice: Ve dne jasno, v noci hvězdná obloha (jasno). Polojasno. Převážně zataženo. Toto zobrazení na displeji vypnete dalším krátkým stisknutím tlačítka MEMORY [3] (nebo můžete počkat asi 5 sekund, aniž byste tiskli jakékoliv ovládací tlačítko). Zapnutí nebo vypnutí varování před možným příchodem bouřky Zpravidla znamená náhlý a rychlý pokles tlaku vzduchu nebezpečí pravděpodobného příchodu bouřky. Pokud tento alarm zapnete, pak uslyšíte v případě nebezpečí příchodu bouřky z meteorologické stanice varovný akustický signál. Stiskněte krátce tlačítko ALARM/CHART [1]. Na displeji stanice se nahoře v jeho segmentu předpovědi počasí zobrazí grafický symbol bouřky. V poli zobrazení tlaku vzduchu se dále zobrazí symbol ON (zapnutí alarmu) nebo OFF (vypnutí alarmu). Postupným tisknutím tlačítka ALARM/CHART [1] můžete tento alarm zapnout (ON) nebo vypnout (OFF). Poté počkejte několik sekund, dokud se toto nastavení neuloží do paměti stanice a dokud se na jejím displeji opět nezobrazí aktuálně naměřená hodnota tlaku vzduchu. Grafické zobrazení průběhu venkovní teploty nebo relativní vlhkosti vzduchu za posledních 24 hodin Podržte stisknuté tlačítko ALARM/CHART [1] tak dlouho, dokud se na displeji stanice vpravo vedle grafického sloupcového diagramu nezobrazí malý symbol teploměru a symbol domečku s označením kanálu č.1 CH1. V tomto případě bude tento sloupcový diagram zobrazovat naměřenou venkovní teplotu za posledních 24 hodin. Zobrazení symbolu CH1 znamená, že se jedná o 1. kanál neboli identifikační číslo venkovního senzoru měření teploty a relativní vlhkosti vzduchu. Pokud použijete více venkovních senzorů měření teploty a relativní vlhkosti vzduchu (maximálně 5), pak tuto informaci zobrazíte pouze ze senzoru který bude mít identifikační číslo CH 1 - viz kapitola 6. Uvedení soupravy meteorologické stanice do provozu a její odstavec a) Uvedení venkovního senzoru měření teploty a relativní vlhkosti vzduchu do provozu. Podržte znovu stisknuté tlačítko ALARM/CHART [1] tak dlouho, dokud se na displeji stanice vpravo vedle grafického sloupcového diagramu nezobrazí malý symbol vlhkoměru a symbol domečku s označením kanálu č.1 CH1. V tomto případě bude tento sloupcový diagram zobrazovat naměřenou venkovní relativní vlhkost vzduchu za posledních 24 hodin bližší informace naleznete v popisu grafického zobrazení průběhu venkovní teploty (viz pododstavec výše). Stisknete-li znovu dlouze tlačítko ALARM/CHART [1] zobrazíte v grafickém sloupcového diagramu na displeji stanice průběh vývoje tlaku vzduchu za posledních 24 hodin. Dešťové přeháňky, mírný déšť (mrholení). Silný déšť (liják). Frontální bouřka nebo bouřka z tepla (v létě). Tyto symboly blesku mohou být na displeji stanice zobrazeny s jinými výše uvedenými symboly. Sněžení. Tento symbol mraků se sněhovými vločkami se zobrazí na displeji stanice místo symbolů déšť tehdy, jakmile venkovní senzor měření teploty a relativní vlhkosti vzduchu č. 1 (CH1) naměří nižší venkovní teplotu něž 0 C. Použijete-li další venkovní senzory s jinými identifikačními čísly neboli kanály (CH2 až CH5), pak naměřená teplota těmito senzory (například ve sklepě nebo v garáži) neovlivní zobrazení předpovědi počasí. Upozornění (několik poznámek k předpovědi počasí zobrazované na displeji stanice): Po základním nastavení meteorologické stanice nepovažujte na displeji stanice zobrazené grafické za prvních hodin provozu za směrodatné, neboť stanice během této doby musí nashromáždit údaje o tlaku vzduchu podle příslušné nadmořské výšky za účelem stanovení tendence vývoje počasí. Přenesete-li meteorologickou stanici na jiné místo, které má podstatně vyšší nebo nižší polohu než původní místo (např. z přízemí do horních podlaží domu), ignorujte také v tomto případě hodnoty zobrazované během prvních hodin, stanice musí získat opět dostatečný časový prostor k provádění přesnějších předpovědí počasí. Tím zajistíte, že meteorologická stanice nebude toto přemístění považovat za pouhou změnu tlaku vzduchu, protože se ve skutečnosti jedná o změnu nadmořské výšky místa instalace

11 Jako u každé předpovědi počasí nelze považovat předpověď počasí provedenou touto stanicí za absolutně přesnou. V závislosti na různých možnostech použití, pro které byla tato stanice dimenzována, činí přesnost předpovědi počasí asi 70 až 75 % v okruhu asi 50 km od místa používání meteorologické stanice Při náhlých nebo větších výkyvech tlaku vzduchu dochází k aktualizaci zobrazených symbolů na displeji stanice za účelem zobrazení změny počasí. Pokud se tyto symboly nemění, pak nedošlo ve sledovaném časovém úseku k žádné změně tlaku vzduchu nebo byla tato změna nepatrná, že ji stanice nestačila zaregistrovat. Objeví-li se symbol Slunce, pak nedojde ke změně předpovědi počasí v tom případě, jestliže má nastat další zlepšení počasí (zobrazení jasno ), a naopak objeví-li se symbol mraky, pak nedojde ke změně předpovědi počasí v tom případě, jestliže má nastat další zhoršení počasí [zobrazení zataženo (déšť) ], protože oba tyto symboly představují extrémní situace. Tyto symboly znázorňují zlepšení nebo zhoršení počasí, což ovšem nemusí znamenat přímo jasno nebo déšť. Pokud je například ve skutečnosti oblačno a na displeji stanice je zobrazen déšť ( sníh ), neznamená to nesprávnou funkci přístroje. Znamená to pouze, že poklesl tlak vzduchu a že lze očekávat zhoršení počasí, přičemž se nemusí vůbec jednat o to, že bude pršet (nebo sněžit). V oblastech s náhlými změnami počasí (rychlý přechod jasné oblohy do deště) bude zobrazení předpovědi přesnější než v oblastech, ve kterých bývá počasí relativně stabilní (např. ponejvíce jasno). Symbolická předpověď počasí včetně tendence vývoje tlaku vzduchu (zobrazení šipky směřující nahoru nebo dolů) představuje předpověď počasí na příštích cca 12 až 24 hodin. Protože tato stanice předpovídá počasí podle naměřeného tlaku vzduchu (a teploty) pouze v okruhu asi 50 km, může dojít v této oblasti k náhlé změně počasí. Toto platí především pro horské a vysokohorské oblasti. Z tohoto důvodu se nespoléhejte v těchto polohách zcela na tuto meteorologickou stanici a informujte se předtím na vývoj počasí, než se vydáte například na horskou túru, u příslušné horské služby. Při náhlých nebo větších výkyvech tlaku vzduchu dochází k aktualizaci zobrazených symbolů za účelem zobrazení změny počasí. Pokaždé, jakmile stanice zaregistruje novou průměrnou hodnotu tlaku vzduchu, porovná tuto hodnotu s interní referenční hodnotou. Bude-li tento rozdíl vyšší nebo nižší, dojde na displeji stanice ke změně zobrazení symbolu předpovědi počasí (očekávané zlepšení nebo zhoršení počasí). V tomto případě bude aktuální hodnota tlaku vzduchu považována za novou referenční hodnotu tendence vývoje počasí. Pokud se tyto symboly nemění, pak nedošlo ve sledovaném časovém úseku k žádné změně tlaku vzduchu nebo byla tato změna nepatrná (pomalá), že ji stanice nezaregistrovala. Zobrazení tendence (trendu) vývoje počasí (tlaku vzduchu) pomocí šipek Společně se symboly předpovědi počasí je vývoj počasí znázorněn pomocí šipek (tyto šipky se nacházejí na displeji vlevo vedle grafických symbolů předpovědi počasí). Směřuje-li tato šipka nahoru, znamená to nárůst tlaku a tím pravděpodobné zlepšení počasí. Směřuje-li tato šipka dolů, znamená to průběžný pokles tlaku a tím pravděpodobné zhoršení počasí. Bude-li tato šipka směřovat rovně doprava (stálý, neměnící se tlak vzduchu), pak to znamená, že nedojde pravděpodobně k žádné změně počasí. Budete-li toto pozorovat, uvidíte, jak se počasí změnilo a jaké další změny lze dále očekávat. Ukazuje-li šipka dolů společně zobrazená se symboly Slunce (jasno) a Slunce s mraky (polojasno, oblačno), pak došlo k registraci poslední změny počasí během slunečné periody (jen symbol Slunce ). Protože šipka tendence vývoje počasí směřuje dolů (pokles tlaku vzduchu), bude následovat pro příští změnu počasí zobrazení symbolu předpovědi počasí mraky a déšť. Zaregistruje-li tendence vývoje počasí první změnu tlaku vzduchu, zůstane trvale viditelná na displeji stanice. B) Segment displeje zobrazující teplotu a relativní vlhkost vzduchu (IN) Zvolte krátkým postupným tisknutím tlačítka [6] nebo [7] na displeji stanice příslušnou ikonu, která se týká informací o teplotě a o relativní vlhkosti vzduchu. Tato ikona (tento symbol) IN začne na displeji stanice blikat. Nyní můžete provést následující nastavení (zadání) nebo vyvolat následující zobrazení na displeji: Přepnutí mezi jednotkou měření teploty C (stupně Celsia) a F (stupně Fahrenheita) Podržte stisknuté tlačítko SET [5] tak dlouho, dokud nezvolíte požadovanou jednotku měření teploty a poté stisknutí tohoto tlačítka uvolněte. Zobrazení teploty rosného bodu Stiskněte krátce tlačítko SET [5]. Na displeji stanice se zobrazí symbol DEW a vypočtená teplota rosného bodu. Dalším krátkým stisknutím tohoto tlačítka zobrazíte na displeji stanice opět normální aktuálně naměřenou teplotu vzduchu. Vysvětlení pojmu teplota rosného bodu (DEW POINT) Vztah mezi teplotou vzduchu a relativní vlhkostí vzduchu je udáván jako teplota rosného bodu: Vzduch může při určité teplotě obsahovat pouze určité maximální množství vodní páry. Dochází-li ke stálému (plynulému) ochlazování vzduchu, stoupá při stále stejné absolutní vlhkosti vzduchu relativní vlhkosti vzduchu až na 100 %. Dojde-li poté k dalšímu ochlazení vzduchu, pak se nadbytečná vodní pára (obsažená ve vzduchu) vysráží jako kapičky vody (mlha, déšť, rosa, jinovatka nebo sníh). Bude-li vzduch obsahovat (bude-li nasycen) 17,4 g/m 3 vodní páry, pak bude mít teplota rosného bodu hodnotu 20 C. Příklad: Při teplotě vzduchu 15 C a relativní vlhkosti vzduchu 50 % představuje teplota rosného bodu hodnotu asi 5 C, při relativní vlhkosti vzduchu 80 % představuje teplota rosného bodu hodnotu asi 12 C. Co to znamená? Vlhkost (vodní pára) obsažená ve vzduchu (například v ložnici) se v tomto případě vysráží na všech místech, která budou chladnější než 12 C, to znamená, že se budou na stěnách a na stropě v místech s touto teplotou tvořit kapičky vody, které mohou představovat pozdější nebezpečí vzniku plísní nebo mokrých skvrn na omítce (malbě). Ve venkovním prostředí se tato vodní pára vysráží jako rosa nebo jinovatka v trávě, na listech nebo na větvích stromů atd. Dosáhne-li při teplotě 15 C relativní vlhkost vzduchu hodnoty 100 %, pak dojde k nasycení vzduchu vodní párou a teplota rosného bodu bude mít rovněž hodnotu 15 C. Dojde-li k nasycení vzduchu vodní párou při teplotě nižší než 0 C, pak se tato vodní pára vysráží jak o jinovatka nebo se přetvoří v sníh. Zobrazení minimálních a maximálních hodnot teploty a relativní vlhkosti vzduchu Zvolte nejprve, pokud budete používat více venkovních senzorů měření teploty a relativní vlhkosti vzduchu (max. 5), postupným tisknutím tlačítka CHANNEL [4] požadovaný externí neboli venkovní senzor (jeho číslo neboli kanál CH1 až CH5 ). Poté stiskněte krátce tlačítko MEMORY [3]. Mezi hodnotami naměřené teploty a relativní vlhkosti vzduchu se zobrazí symbol MIN (zobrazení minimálních hodnot uložených do paměti stanice). Dalším krátkým stisknutím tlačítka MEMORY [3] zobrazíte na displeji stanice maximální hodnoty uložené do paměti stanice. Mezi hodnotami naměřené teploty a relativní vlhkosti vzduchu se zobrazí symbol MAX. Vymazání minimálních a maximálních hodnot teploty a relativní vlhkosti vzduchu z paměti stanice Stisknutím tlačítka MEMORY [3] zobrazte nejprve na displeji stanice minimální nebo maximální naměřené hodnoty teploty a relativní vlhkosti vzduchu. Poté podržte stisknuté tlačítko MEMORY [3] po dobu asi 3 sekundy. Tím vymažete z paměti stanice jak minimální, tak i maximální hodnoty teploty a relativní vlhkosti vzduchu. Po této akci budou do paměti stanice jako minimální nebo maximální hodnoty uloženy momentálně naměřené hodnoty teploty a relativní vlhkosti vzduchu

12 Ruční přepínání zobrazení naměřených hodnot z venkovních senzorů Zvolte, pokud budete používat více venkovních senzorů měření teploty a relativní vlhkosti vzduchu postupným tisknutím tlačítka CHANNEL [4] požadovaný externí neboli venkovní senzor (jeho číslo neboli kanál CH1 až CH5 ). Ke sledování venkovní teploty a venkovní relativní vlhkosti vzduchu můžete použít až 5 venkovních senzorů. Pod krytem bateriového pouzdra tohoto senzoru se nachází posuvný přepínač CHANNEL, pomocí kterého můžete zvolit identifikační číslo (kanál 1, 2, 3, 4 nebo 5) venkovního senzoru. Tato nastavení proveďte před konečnou instalací venkovního senzoru. Pokud budete používat pouze jeden senzor, pak zvolte tímto posuvným přepínačem kanál č. 1! Automatické přepínání zobrazení naměřených hodnot z venkovních senzorů Stiskněte tlačítko CHANNEL [4] a podržte toto tlačítko tak dlouho, dokud se na displeji stanice nezobrazí symbol. Tento symbol znamená zapnutí funkce stálého automatického přepínání zobrazení naměřených hodnot venkovní teploty a relativní vlhkosti vzduchu z jednotlivých venkovních senzorů v intervalu cca 3 až 4 sekundy. Zapnutí této funkce automatického přepínání zobrazení naměřených hodnot teploty a relativní vlhkosti vzduchu venkovními senzory je možné pouze tehdy, budete-li používat více než jeden venkovní senzor měření teploty a relativní vlhkosti vzduchu. Tuto funkci automatického přepínání zobrazení naměřených hodnot z venkovních senzorů měření teploty a relativní vlhkosti vzduchu vypnete opětovným stisknutím tlačítka CHANNEL [4], které podržíte stisknuté tak dlouho, dokud z displeje stanice nezmizí symbol. Nastavení alarmů venkovní teploty (jejich zapnutí a vypnutí) Tyto alarmy můžete nastavit pro každý venkovní senzor zvlášť ( CH1 až CH5 ). Tento alarm s nastavenými horními a dolními mezními hodnotami venkovní teploty (vysoká a nízká teplota) lze použít pouze ve spojení s venkovním senzorem (nikoliv se senzorem měření pokojové teploty, který je zabudován přímo do meteorologické stanice). Jakmile se z meteorologické stanice ozve akustický signál tohoto alarmu (varování před nízkou nebo vysokou teplotou), můžete jej vypnout krátkým stisknutím tlačítka LIGHT SNOOZE [8]. Zvolte, pokud budete používat více venkovních senzorů měření teploty a relativní vlhkosti vzduchu postupným tisknutím tlačítka CHANNEL [4] požadovaný externí neboli venkovní senzor (jeho číslo neboli kanál CH1 až CH5 ), u kterého budete chtít zapnout nebo vypnout funkci tohoto alarmu. Stisknutím (1 x nebo 2 x) tlačítka ALARM/CHART [1] zvolte zobrazení symbolu horní mezní hodnoty teploty nebo dolní mezní hodnoty teploty opět normální teplotu.. Dalším stisknutím tohoto tlačítka zobrazíte na displeji stanice Zapnutí nebo vypnutí funkce alarmu: Při zobrazení symbolu horní mezní hodnoty teploty nebo dolní mezní hodnoty teploty na displeji stanice můžete příslušný alarm zapnout nebo vypnout krátkým stisknutím tlačítka [6] nebo [7]. Pokud tento alarm zapnete, pak se na displeji stanice místo symbolu jeho vypnutí OFF zobrazí dříve nastavená mezní hodnota teploty. Nastavení teplot alarmu: Jakmile zobrazíte na displeji stanice horní nebo dolní mezní hodnotu venkovní teploty, při které má dojít ke spuštění alarmu (akustického signálu), stiskněte tlačítko ALARM/CHART [1] a podržte toto tlačítko stisknuté tak dlouho, dokud nezačne na displeji stanice blikat dříve nastavená hodnota příslušné teploty. Tuto teplotu nyní zadáte postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím zadání teploty). Nastavenou teplotu požadovaného alarmu uložte do paměti stanice krátkým stisknutím tlačítka ALARM/CHART [1]. Zobrazení tendence (trendu) vývoje teploty a relativní vlhkosti vzduchu Tyto šipky zobrazují tendenci vývoje pokojové / venkovní teploty (vlevo na displeji před zobrazením naměřené hodnoty) a pokojové / venkovní relativní vlhkosti vzduchu (vpravo na displeji za zobrazením naměřené hodnoty) za posledních 30 minut (zvýšení hodnoty, stálá hodnota, snížení hodnoty). Zobrazení indikátorů příjemného nebo nepříjemného prostředí Tyto indikátory příjemného nebo nepříjemného prostředí v místnosti neboli symboly komfortu se objeví na displeji stanice nad zobrazením naměřené pokojové teploty a relativní vlhkosti vzduchu tehdy, jestliže jsou splněny následující podmínky: Indikátor DRY (sucho) COMFORT (komfort) WET (vlhko) Teplota Relativní vlhkost vzduchu Komentář - 5 C až 50 C Mén ě než 40 % Příliš suchý vzduch 20 C až 25 C 40 % až 70 % Ideální, p říjemné prostředí - 5 C až 50 C Více než 70 % P říliš vlhký vzduch Žádné zobrazení < 20 C, >25 C 40 % až 70 % - C) Segment displeje zobrazující informace o srážkách Zvolte krátkým postupným tisknutím tlačítka [6] nebo [7] na displeji stanice příslušnou ikonu, která se týká informací o srážkách. Tato ikona (tento symbol) RAIN (déšť) začne na displeji stanice blikat. Nyní můžete provést následující nastavení (zadání) nebo vyvolat následující zobrazení na displeji: Přepínání zobrazení na displeji stanice Krátkým postupným tisknutím tlačítka SET [5] zobrazíte na displeji stanice následující informace: Aktuální naměřené množství srážek například zobrazení 1.0 mm/hr Množství srážek naměřené za poslední hodinu zobrazení na displeji LAST HOUR Množství srážek naměřené za posledních 24 hodin zobrazení na displeji LAST 24 HR Množství srážek naměřené včera zobrazení na displeji YESTERDAY Množství srážek naměřené za poslední týden zobrazení na displeji LAST WEEK Množství srážek naměřené za poslední měsíc zobrazení na displeji LAST MONTH Vynulování naměřeného množství srážek (vymazání těchto hodnot z paměti stanice) Podržte stisknuté tlačítko MEMORY [3] po dobu asi 3 sekundy. Tím vymažete z paměti stanice všechna výše uvedená naměřená množství srážek

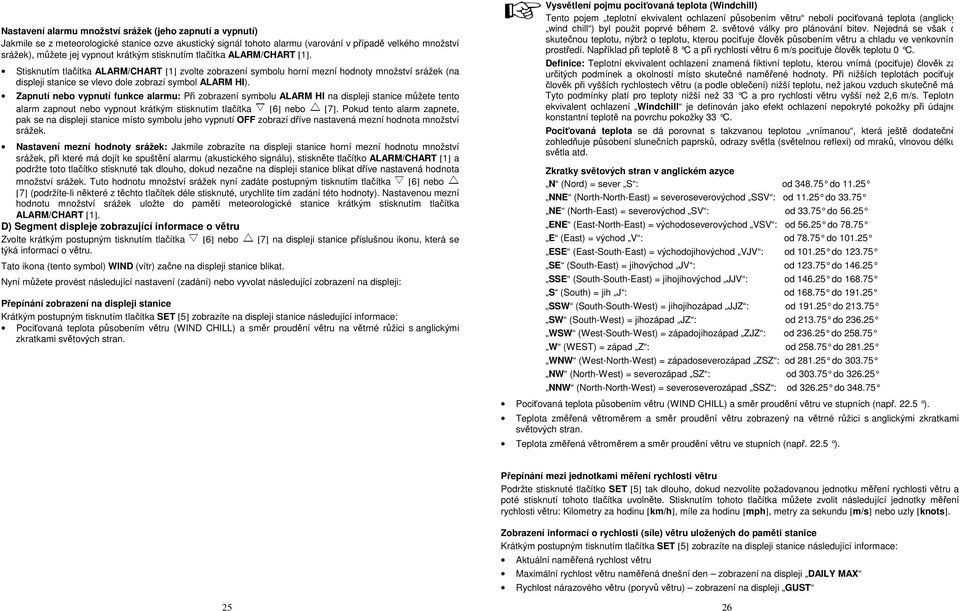

13 Nastavení alarmu množství srážek (jeho zapnutí a vypnutí) Jakmile se z meteorologické stanice ozve akustický signál tohoto alarmu (varování v případě velkého množství srážek), můžete jej vypnout krátkým stisknutím tlačítka ALARM/CHART [1]. Stisknutím tlačítka ALARM/CHART [1] zvolte zobrazení symbolu horní mezní hodnoty množství srážek (na displeji stanice se vlevo dole zobrazí symbol ALARM HI). Zapnutí nebo vypnutí funkce alarmu: Při zobrazení symbolu ALARM HI na displeji stanice můžete tento alarm zapnout nebo vypnout krátkým stisknutím tlačítka [6] nebo [7]. Pokud tento alarm zapnete, pak se na displeji stanice místo symbolu jeho vypnutí OFF zobrazí dříve nastavená mezní hodnota množství srážek. Nastavení mezní hodnoty srážek: Jakmile zobrazíte na displeji stanice horní mezní hodnotu množství srážek, při které má dojít ke spuštění alarmu (akustického signálu), stiskněte tlačítko ALARM/CHART [1] a podržte toto tlačítko stisknuté tak dlouho, dokud nezačne na displeji stanice blikat dříve nastavená hodnota množství srážek. Tuto hodnotu množství srážek nyní zadáte postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím zadání této hodnoty). Nastavenou mezní hodnotu množství srážek uložte do paměti meteorologické stanice krátkým stisknutím tlačítka ALARM/CHART [1]. D) Segment displeje zobrazující informace o větru Zvolte krátkým postupným tisknutím tlačítka [6] nebo [7] na displeji stanice příslušnou ikonu, která se týká informací o větru. Tato ikona (tento symbol) WIND (vítr) začne na displeji stanice blikat. Nyní můžete provést následující nastavení (zadání) nebo vyvolat následující zobrazení na displeji: Přepínání zobrazení na displeji stanice Krátkým postupným tisknutím tlačítka SET [5] zobrazíte na displeji stanice následující informace: Pociťovaná teplota působením větru (WIND CHILL) a směr proudění větru na větrné růžici s anglickými zkratkami světových stran. Vysvětlení pojmu pociťovaná teplota (Windchill) Tento pojem teplotní ekvivalent ochlazení působením větru neboli pociťovaná teplota (anglicky wind chill ) byl použit poprvé během 2. světové války pro plánování bitev. Nejedná se však o skutečnou teplotu, nýbrž o teplotu, kterou pociťuje člověk působením větru a chladu ve venkovním prostředí. Například při teplotě 8 C a při rychlosti větru 6 m/s pociťuje člověk teplotu 0 C. Definice: Teplotní ekvivalent ochlazení znamená fiktivní teplotu, kterou vnímá (pociťuje) člověk za určitých podmínek a okolností místo skutečné naměřené hodnoty. Při nižších teplotách pociťuje člověk při vyšších rychlostech větru (a podle oblečení) nižší teplotu, než jakou vzduch skutečně má. Tyto podmínky platí pro teploty nižší než 33 C a p ro rychlosti větru vyšší než 2,6 m/s. Teplotní ekvivalent ochlazení Windchill je definován jako efekt ochlazení nepokryté pokožky při údajné konstantní teplotě na povrchu pokožky 33 C. Pociťovaná teplota se dá porovnat s takzvanou teplotou vnímanou, která ještě dodatečně zohledňuje působení slunečních paprsků, odrazy světla (světelnou reflexi) od mraků, vlnovou délku světla atd. Zkratky světových stran v anglickém azyce N (Nord) = sever S : od do NNE (North-North-East) = severoseverovýchod SSV : od do NE (North-East) = severovýchod SV : od do ENE (East-North-East) = východoseverovýchod VSV : od do E (East) = východ V : od do ESE (East-South-East) = východojihovýchod VJV : od do SE (South-East) = jihovýchod JV : od do SSE (South-South-East) = jihojihovýchod JJV : od do S (South) = jih J : od do SSW (South-South-West) = jihojihozápad JJZ : od do SW (South-West) = jihozápad JZ : od do WSW (West-South-West) = západojihozápad ZJZ : od do W (WEST) = západ Z : od do WNW (West-North-West) = západoseverozápad ZSZ : od do NW (North-West) = severozápad SZ : od do NNW (North-North-West) = severoseverozápad SSZ : od do Pociťovaná teplota působením větru (WIND CHILL) a směr proudění větru ve stupních (např ). Teplota změřená větroměrem a směr proudění větru zobrazený na větrné růžici s anglickými zkratkami světových stran. Teplota změřená větroměrem a směr proudění větru ve stupních (např ). Přepínání mezi jednotkami měření rychlosti větru Podržte stisknuté tlačítko SET [5] tak dlouho, dokud nezvolíte požadovanou jednotku měření rychlosti větru a poté stisknutí tohoto tlačítka uvolněte. Stisknutím tohoto tlačítka můžete zvolit následující jednotky měření rychlosti větru: Kilometry za hodinu [km/h], míle za hodinu [mph], metry za sekundu [m/s] nebo uzly [knots]. Zobrazení informací o rychlosti (síle) větru uložených do paměti stanice Krátkým postupným tisknutím tlačítka SET [5] zobrazíte na displeji stanice následující informace: Aktuální naměřená rychlost větru Maximální rychlost větru naměřená dnešní den zobrazení na displeji DAILY MAX Rychlost nárazového větru (poryvů větru) zobrazení na displeji GUST 25 26

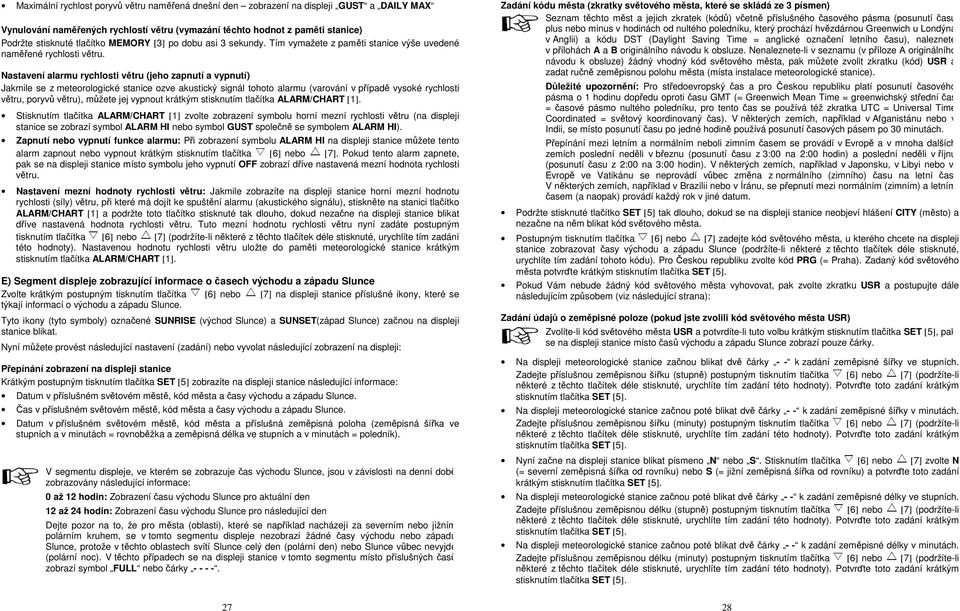

14 Maximální rychlost poryvů větru naměřená dnešní den zobrazení na displeji GUST a DAILY MAX Vynulování naměřených rychlostí větru (vymazání těchto hodnot z paměti stanice) Podržte stisknuté tlačítko MEMORY [3] po dobu asi 3 sekundy. Tím vymažete z paměti stanice výše uvedené naměřené rychlosti větru. Nastavení alarmu rychlosti větru (jeho zapnutí a vypnutí) Jakmile se z meteorologické stanice ozve akustický signál tohoto alarmu (varování v případě vysoké rychlosti větru, poryvů větru), můžete jej vypnout krátkým stisknutím tlačítka ALARM/CHART [1]. Stisknutím tlačítka ALARM/CHART [1] zvolte zobrazení symbolu horní mezní rychlosti větru (na displeji stanice se zobrazí symbol ALARM HI nebo symbol GUST společně se symbolem ALARM HI). Zapnutí nebo vypnutí funkce alarmu: Při zobrazení symbolu ALARM HI na displeji stanice můžete tento alarm zapnout nebo vypnout krátkým stisknutím tlačítka [6] nebo [7]. Pokud tento alarm zapnete, pak se na displeji stanice místo symbolu jeho vypnutí OFF zobrazí dříve nastavená mezní hodnota rychlosti větru. Nastavení mezní hodnoty rychlosti větru: Jakmile zobrazíte na displeji stanice horní mezní hodnotu rychlosti (síly) větru, při které má dojít ke spuštění alarmu (akustického signálu), stiskněte na stanici tlačítko ALARM/CHART [1] a podržte toto tlačítko stisknuté tak dlouho, dokud nezačne na displeji stanice blikat dříve nastavená hodnota rychlosti větru. Tuto mezní hodnotu rychlosti větru nyní zadáte postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím zadání této hodnoty). Nastavenou hodnotu rychlosti větru uložte do paměti meteorologické stanice krátkým stisknutím tlačítka ALARM/CHART [1]. E) Segment displeje zobrazující informace o časech východu a západu Slunce Zvolte krátkým postupným tisknutím tlačítka [6] nebo [7] na displeji stanice příslušné ikony, které se týkají informací o východu a západu Slunce. Tyto ikony (tyto symboly) označené SUNRISE (východ Slunce) a SUNSET(západ Slunce) začnou na displeji stanice blikat. Nyní můžete provést následující nastavení (zadání) nebo vyvolat následující zobrazení na displeji: Přepínání zobrazení na displeji stanice Krátkým postupným tisknutím tlačítka SET [5] zobrazíte na displeji stanice následující informace: Datum v příslušném světovém městě, kód města a časy východu a západu Slunce. Čas v příslušném světovém městě, kód města a časy východu a západu Slunce. Datum v příslušném světovém městě, kód města a příslušná zeměpisná poloha (zeměpisná šířka ve stupních a v minutách = rovnoběžka a zeměpisná délka ve stupních a v minutách = poledník). V segmentu displeje, ve kterém se zobrazuje čas východu Slunce, jsou v závislosti na denní době zobrazovány následující informace: 0 až 12 hodin: Zobrazení času východu Slunce pro aktuální den 12 až 24 hodin: Zobrazení času východu Slunce pro následující den Dejte pozor na to, že pro města (oblasti), které se například nacházejí za severním nebo jižním polárním kruhem, se v tomto segmentu displeje nezobrazí žádné časy východu nebo západu Slunce, protože v těchto oblastech svítí Slunce celý den (polární den) nebo Slunce vůbec nevyjde (polární noc). V těchto případech se na displeji stanice v tomto segmentu místo příslušných časů zobrazí symbol FULL nebo čárky Zadání kódu města (zkratky světového města, které se skládá ze 3 písmen) Seznam těchto měst a jejich zkratek (kódů) včetně příslušného časového pásma (posunutí času plus nebo minus v hodinách od nultého poledníku, který prochází hvězdárnou Greenwich u Londýna v Anglii) a kódu DST (Daylight Saving Time = anglické označení letního času), naleznete v přílohách A a B originálního návodu k obsluze. Nenaleznete-li v seznamu (v příloze A originálního návodu k obsluze) žádný vhodný kód světového města, pak můžete zvolit zkratku (kód) USR a zadat ručně zeměpisnou polohu města (místa instalace meteorologické stanice). Důležité upozornění: Pro středoevropský čas a pro Českou republiku platí posunutí časového pásma o 1 hodinu dopředu oproti času GMT (= Greenwich Mean Time = greenwichský střední čas = časové pásmo nultého poledníku, pro tento čas se používá též zkratka UTC = Universal Time Coordinated = světový koordinovaný čas). V některých zemích, například v Afganistánu nebo v Indii, se místo posunutí času po jedné hodině používá posunutí časových pásem po 30 minutách. Přepínání mezi letním a normálním neboli zimním časem se provádí v Evropě a v mnoha dalších zemích poslední neděli v březnu (posunutí času z 3:00 na 2:00 hodin) a poslední neděli v říjnu (posunutí času z 2:00 na 3:00 hodin). V některých zemích, například v Japonsku, v Libyi nebo v Evropě ve Vatikánu se neprovádí vůbec změna z normálního (zimního) času na letní čas. V některých zemích, například v Brazílii nebo v Íránu, se přepnutí mezi normálním (zimním) a letním časem (a naopak) provádí každý rok v jiné datum. Podržte stisknuté tlačítko SET [5] tak dlouho, dokud se na displeji stanice neobjeví hlášení CITY (město) a nezačne na něm blikat kód světového města. Postupným tisknutím tlačítka [6] nebo [7] zadejte kód světového města, u kterého chcete na displeji stanice zobrazovat časy východu a západu Slunce (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím zadání tohoto kódu). Pro Českou republiku zvolte kód PRG (= Praha). Zadaný kód světového města potvrďte krátkým stisknutím tlačítka SET [5]. Pokud Vám nebude žádný kód světového města vyhovovat, pak zvolte zkratku USR a postupujte dále následujícím způsobem (viz následující strana): Zadání údajů o zeměpisné poloze (pokud jste zvolili kód světového města USR) Zvolíte-li kód světového města USR a potvrdíte-li tuto volbu krátkým stisknutím tlačítka SET [5], pak se na displeji stanice místo časů východu a západu Slunce zobrazí pouze čárky. Na displeji meteorologické stanice začnou blikat dvě čárky - - k zadání zeměpisné šířky ve stupních. Zadejte příslušnou zeměpisnou šířku (stupně) postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím zadání této hodnoty). Potvrďte toto zadání krátkým stisknutím tlačítka SET [5]. Na displeji meteorologické stanice začnou poté blikat dvě čárky - - k zadání zeměpisné šířky v minutách. Zadejte příslušnou zeměpisnou šířku (minuty) postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím zadání této hodnoty). Potvrďte toto zadání krátkým stisknutím tlačítka SET [5]. Nyní začne na displeji stanice blikat písmeno N nebo S. Stisknutím tlačítka [6] nebo [7] zvolte N (= severní zeměpisná šířka od rovníku) nebo S (= jižní zeměpisná šířka od rovníku) a potvrďte toto zadání krátkým stisknutím tlačítka SET [5]. Na displeji meteorologické stanice začnou poté blikat dvě čárky - - k zadání zeměpisné délky ve stupních. Zadejte příslušnou zeměpisnou délku (stupně) postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím zadání této hodnoty). Potvrďte toto zadání krátkým stisknutím tlačítka SET [5]. Na displeji meteorologické stanice začnou poté blikat dvě čárky - - k zadání zeměpisné délky v minutách. Zadejte příslušnou zeměpisnou délku (minuty) postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím zadání této hodnoty). Potvrďte toto zadání krátkým stisknutím tlačítka SET [5]

15 Nyní začne na displeji stanice blikat písmeno W nebo E. Stisknutím tlačítka [6] nebo [7] zvolte W (= západní zeměpisná délka od nultého poledníku) nebo E (= východní zeměpisná délka od nultého poledníku) a potvrďte toto zadání krátkým stisknutím tlačítka SET [5]. Dále začne blikat na displeji stanice 0:00 - TZ (zadání posunutí časového pásma). Postupným tisknutím tlačítka [6] nebo [7] zadejte odchylku časového pásma od nultého poledníku (od času GMT) v rozmezí + 15 až 13 hodin. Potvrďte toto zadání krátkým stisknutím tlačítka SET [5]. Nakonec začne na displeji stanice blikat symbol DST (přepínání na letní čas) nebo NO (žádné přepínání na letní čas). Zvolte postupným tisknutím tlačítka [6] nebo [7] příslušný kód k přepínání normálního času na letní čas viz příloha B originálního návodu k obsluze. Příslušnou volbu potvrďte krátkým stisknutím tlačítka SET [5]. Zobrazení časů východu a západu Slunce v různé dny (v jiný než v aktuální den) Tato funkce Vám dovolí zobrazit po změna data časy východu a západu Slunce v jiný než aktuální den. Stiskněte krátce tlačítko MEMORY [3]. Na displeji meteorologické stanice začne blikat pole pro zadání data. Postupným tisknutím tlačítka [6] nebo [7] zvolte požadované datum (požadovaný den), u kterého chcete zobrazit na displeji stanice časy východu a západu Slunce. Podržíte-li některé z tlačítek [6] nebo [7] déle stisknuté, urychlíte tím zadání data. V tomto případě (při provádění listování a volbě požadovaného data) se na displeji stanice místo časů východu a západu Slunce zobrazí pouze čárky. Teprve po uvolnění stisknutí některého z těchto dvou tlačítek se na displeji stanice zobrazí časy východu a západu Slunce pro zvolený den. Dalším krátkým stisknutím tlačítka MEMORY [3] zobrazíte na displeji stanice opět časy východu a západu Slunce, které platí pro aktuální den (datum). F) Segment displeje zobrazující informace o čase a datu (ruční nastavení času a data) Zvolte krátkým postupným tisknutím tlačítka [6] nebo [7] na displeji stanice příslušnou ikonu, která se týká informací o čase datu. Tato ikona (tento symbol) začne na displeji stanice blikat. V tomto režimu provedete následující nastavení: 1) Volba jazyka zkratek dnů v týdnu 2) Zadání kódu světového města (zadání zeměpisné polohy) 3) / 4) / 5) / 7) / 8) / 9) Ruční nastavení času a data - toto proveďte pouze v případě nemožnosti příjmu rádiového časového signálu DCF-77 viz kapitola 6. Uvedení soupravy meteorologické stanice do provozu a její odstavec d) Uvedení meteorologické stanice do provozu 6) Zadání formátu zobrazení data 7) Zadání 12-hodinového nebo 24-hodinového formátu zobrazení času Funkce buzení a funkce předalarmu varování před nízkou venkovní teplotou viz odstavec G) Funkce buzení a předalarm při nízké venkovní teplotě. Nyní můžete provést následující nastavení (zadání) nebo vyvolat následující zobrazení na displeji: Přepínání zobrazení na displeji stanice Krátkým postupným tisknutím tlačítka SET [5] zobrazíte na displeji stanice následující informace: Zobrazení času (hodina : minuta : sekunda) Zobrazení data (den v měsíci : měsíc v roce nebo také měsíc v roce : den v měsíci) Zobrazení času UTC neboli GMT viz výše (hodina : minuta) Zobrazení času a zkratky dne v týdnu (hodina : minuta : zkratka dne v týdnu) Zobrazení času ve zvoleném světovém městě (hodina : minuta : kód města) 29 1) Volba jazyka zkratek dnů v týdnu Podržte stisknuté tlačítko SET [5] tak dlouho, dokud se na displeji stanice neobjeví vedle zobrazení času blikající pole pro zadání jazyka zkratek dnů v týdnu. Postupným tisknutím tlačítka [6] nebo [7] zvolte jazyk, který Vám bude nejvíce vyhovovat. Můžete zvolit následující jazyky: GER (němčina), ENG (angličtina), DUT (holandština, nizozemština), SPA (španělština), ITA (italština) a FRE (francouzština). Zvolený jazyk potvrďte krátkým stisknutím tlačítka SET [5]. Nyní můžete zadat kód světového města. Pokud jste to již provedli, můžete toto nastavení přeskočit postupným tisknutím tlačítka SET [5] a přejít k zadání například roku. 2) Zadání kódu světového města (zadání zeměpisné polohy) Viz předchozí kapitola E) Segment displeje zobrazující informace o časech východu a západu Slunce a její odstavce Zadání kódu města (zkratky světového města, které se skládá ze 3 písmen) a Zadání údajů o zeměpisné poloze (pokud jste zvolili kód světového města USR). Po provedení tohoto zadání a po krátkém stisknutí tlačítka SET [5] můžete zadat rok viz následující nastavení. 3) Zadání roku Na displeji stanice začne blikat pole pro zadání roku. Postupným tisknutím tlačítka [6] nebo [7] zvolte správný rok (podržíte-li některé z tlačítek [6] nebo [7] déle stisknuté, urychlíte tím toto zadání). Po provedení tohoto zadání a po krátkém stisknutí tlačítka SET [5] můžete zadat měsíc v roce viz následující nastavení (zadání). 4) Zadání měsíce v roce Na displeji meteorologické stanice začne blikat pole pro zadání měsíce v roce. Měsíc v roce zadáte postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím toto zadání). Po provedení tohoto zadání a po krátkém stisknutí tlačítka SET [5] můžete zadat den v měsíci viz následující nastavení. 5) Zadání dne v měsíci Na displeji meteorologické stanice začne blikat pole pro zadání dne v měsíci. Den v měsíci zadáte postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím toto zadání). Po provedení tohoto zadání a po krátkém stisknutí tlačítka SET [5] můžete zadat formát zobrazení data viz následující nastavení. 6) Zadání formátu zobrazení data Na displeji meteorologické stanice začne blikat symbol D a M. Stisknutím tlačítka [6] nebo [7] můžete zvolit evropský způsob zobrazení data D/M (den v měsíci a měsíc v roce) nebo angloamerický způsob zobrazení data M/D (měsíc v roce a den v měsíci). Potvrďte zvolené nastavení krátkým stisknutím tlačítka SET [5]. Poté můžete zvolit 12-hodinový nebo 24-hodinový formát zobrazení času viz následující nastavení. 7) Zadání 12-hodinového nebo 24-hodinového formátu zobrazení času Na displeji meteorologické stanice začne blikat symbol 24 nebo 12. Stisknutím tlačítka [6] nebo [7] můžete zvolit 12-hodinový (12) nebo 24-hodinový (24) formát zobrazení času. Potvrďte zvolené nastavení krátkým stisknutím tlačítka SET [5]. Poté můžete zvolit správný čas v hodinách viz následující nastavení. Důležité upozornění: V režimu 12-hodinového formátu zobrazení času se v dopoledních nebo odpoledních hodinách na displeji stanice objeví ještě následující 2 symboly: AM (latinská zkratka ante meridiem = dopoledne ) nebo PM (latinská zkratka post meridiem = odpoledne). Jedná se angloamerický způsob zobrazení času. Z tohoto důvodu Vám doporučujeme nastavení 24-hodinového formátu zobrazení času. 30

16 8) Zadání správného času v hodinách Na displeji meteorologické stanice začne blikat pole pro zadání správného času v hodinách. Správný čas v hodinách zadáte postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím toto zadání). Po provedení tohoto zadání a po krátkém stisknutí tlačítka SET [5] můžete zadat správný čas minutách. 9) Zadání správného času v minutách Na displeji meteorologické stanice začne blikat pole pro zadání správného času v minutách. Správný čas v minutách zadáte postupným tisknutím tlačítka [6] nebo [7] (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím toto zadání). Po provedení tohoto zadání a po krátkém stisknutí tlačítka SET [5] můžete přistoupit k nastavení funkce budíku a předalarmu při nízké venkovní teplotě viz následující odstavec G) Funkce buzení a předalarm při nízké venkovní teplot. G) Funkce buzení a předalarm při nízké venkovní teplotě Zvolte krátkým postupným tisknutím tlačítka [6] nebo [7] na displeji stanice příslušnou ikonu, která se týká informací o čase datu (o funkci buzení a o předalarmu při nízké venkovní teplotě). Tato ikona (tento symbol) začne na displeji stanice blikat. 1) Volba funkce budíku a předalarmu při nízké venkovní teplotě (zobrazení nastaveného času buzení) Tiskněte opakovaně tlačítko ALARM/CHART [1] tak dlouho, dokud se na displeji stanice nezobrazí jeden z následujících tří symbolů: Zobrazení na displeji : Buzení každý den od pondělí do pátku v nastavený čas. Zobrazení na displeji : Jedno spuštění budíku v nastavený čas. Zvolíte-li tuto funkci buzení, ozve se z meteorologické stanice akustický signál buzení pouze jednou a poté dojde k automatickému vypnutí funkce buzení. Zobrazení na displeji PRE-AL: Zvolíte-li tuto funkci buzení, ozve se z meteorologické stanice při nízké venkovní teplotě (nižší než cca 2 C) akustický signál buzení již o 15, 30, 45, 60 nebo 90 minut dříve (podle toho jaký čas nastavíte), než v případě normálního způsobu buzení. Takto budete mít například dost času k tomu, abyste například očistili svůj vůz a jeho okna od sněhu. Abyste mohli zvolit funkci PRE-AL (respektive zapnout tuto funkci buzení neboli předalarmu varování před nízkou venkovní teplotou), musíte nejprve zvolit funkci budíku nebo. 2) Zapnutí a vypnutí funkce buzení Po zvolení příslušné funkce buzení tlačítkem ALARM/CHART [1] (viz výše) můžete stisknutím tlačítka [6] nebo [7] příslušnou funkci buzení zapnout (= zobrazení nastaveného času buzení na displeji stanice) nebo vypnout (zobrazení OFF na displeji stanice). 3) Nastavení času buzení a intervalu opakovaného buzení Zapněte nejprve příslušnou funkci buzení nebo viz 2) Zapnutí a vypnutí funkce buzení. Stiskněte a podržte stisknuté tlačítko ALARM/CHART [1] tak dlouho, dokud na displeji stanice nezačne blikat pole pro nastavení požadované hodiny času buzení. Nyní pomocí tlačítka [6] nebo [7] zadejte požadovanou hodinu času buzení (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím toto zadání). Zadanou hodinu času buzení potvrďte krátkým stisknutím tlačítka ALARM/CHART [1]. Na displeji stanice začne blikat pole pro nastavení minuty času buzení. Nyní pomocí tlačítka [6] nebo [7] zadejte požadovanou minutu času buzení (podržíte-li některé z těchto tlačítek déle stisknuté, urychlíte tím toto zadání). Zadanou minutu času buzení potvrďte krátkým stisknutím tlačítka ALARM/CHART [1]. Na displeji stanice se objeví symbol SNZ (= funkce opakovaného buzení SNOOZE) a začne na něm blikat čas pro nastavení intervalu opakovaného buzení v minutách. 31 Tento interval opakovaného buzení neboli dospávání v rozsahu od 1 do 15 minut zvolte opět postupným tisknutím tlačítka [6] nebo [7]. Potvrďte toto zadání krátkým stisknutím tlačítka ALARM/CHART [1]. Na displeji stanice se opět objeví normální zobrazení času. 4) Zapnutí a vypnutí funkce PRE-AL a nastavení času tohoto buzení (předalarmu) Zapněte nejprve příslušnou funkci buzení nebo viz 2) Zapnutí a vypnutí funkce buzení. Poté tiskněte opakovaně krátce tlačítko ALARM/CHART [1] tak dlouho, dokud se na displeji stanice nezobrazí symbol předalarmu PRE-AL. Stisknutím tlačítka [6] nebo [7] funkci předalarmu zapněte (= zobrazení některého z nastavených časů v minutách na displeji stanice) nebo ji vypněte (zobrazení OFF na displeji stanice). Stiskněte a podržte stisknuté tlačítko ALARM/CHART [1] tak dlouho, dokud na displeji stanice nezačne blikat pole pro nastavení času buzení o 15, 30, 45, 60 nebo 90 minut dříve než normální nastavený čas buzení. Tento čas zvolte opakovaným tisknutím tlačítka [6] nebo [7] a potvrďte jej krátkým stisknutím tlačítka SET [5]. 5) Vypnutí akustického signálu buzení po jeho zaznění Toto provedete krátkým stisknutím tlačítka ALARM/CHART [1] viz též odstavec 6) Zapnutí funkce opakovaného buzení - dospávání (SNOOZE). Pokud jste zvolili funkci buzení každý den od pondělí do pátku v nastavený čas, pak v tomto případě přerušíte funkci buzení na dobu 24 hodin (příští den Vás budík meteorologické stanice probudí ve stejnou dobu, pokud nezvolíte jiný čas buzení nebo funkci buzení zcela nevypnete). 6) Zapnutí funkce opakovaného buzení - dospávání (SNOOZE) Jakmile se ozve ze stanice akustický signál buzení, provedete aktivaci režimu opakovaného buzení (neboli dospávání) stisknutím tlačítka LIGHT SNOOZE [8] na horní straně meteorologické stanice. Buzení bude poté potlačeno (přerušeno) na dobu, kterou jste předtím nastavili (1 až 15 minut) a po uplynutí této doby zazní ze stanice automaticky znovu akustický signál buzení. Pokud nebudete chtít vstávat, můžete funkci opakovaného buzení zapnout znovu. Pokud nevypnete během 2 minut znění akustického signálu buzení krátkým stisknutím tlačítka ALARM/CHART [1], dojde k automatickému zapnutí funkce opakovaného buzení (dospávání), která bude zopakována celkem 3 x. Poté bude funkce buzení ukončena (respektive přerušena na dobu 24 hodin do příštího dne). a) Výměna baterií v meteorologické stanici 10. Výměna baterií Zobrazí-li se v příslušném poli displeje stanice symbol vybitých baterií výměnu baterií (životnost kvalitních baterií činí asi 6 měsíců). 32, proveďte v meteorologické stanici Vyměňte ve stanici všechny baterie najednou. Při výměně baterií nechte ke stanici připojený síťový napájecí adaptér. Pokud toto neučiníte, dojde k vymazání všech naměřených hodnot z paměti stanice. Tyto baterie slouží v normálním případě pouze jako záložní k nouzovému napájení stanice při výpadku síťového napájení. Používejte pouze kvalitní alkalické baterie. b) Výměna baterií v externích senzorech Zobrazí-li se v příslušném poli displeje stanice symbol vybitých baterií, proveďte v příslušném venkovním senzoru výměnu baterií. Životnost kvalitních alkalických baterií činí u těchto senzorů až 12 měsíců (u srážkoměru až 18 měsíců). Při výměně baterií ve větroměru dejte pozor na to, že musíte nasměrovat jeho korouhvičku (její šipku) přesně na sever a stisknout poté nad bateriovým pouzdrem zapuštěné tlačítko SET, například hrotem propisovačky, otevřenou kancelářskou sponkou nebo párátkem.

17 11. Připojení stanice k počítači, instalace ovladače a software Při instalaci software a ovladače postupujte následujícím způsobem: Zapněte svůj počítač a počkejte, dokud nedojde k úplnému spuštění jeho operačního systému (doporučujeme Windows XP). Vložte do příslušné jednotky na svém počítači přiložený kompaktní disk (CD). Pokud nedojde k automatickému spuštění instalace software, pak spusťte (kliknutím myší) z hlavního adresáře na CD program Setup.exe. Na monitoru počítače sledujte průběh provádění instalace. Potřebné nabídky jsou již v příslušném software nastaveny. Kromě některých potvrzení - kliknutí myší na Další ( Next ) nebudete muset provádět žádné změny. Po ukončení instalace se na ploše monitoru počítače objeví nový symbol (nová ikona), pomocí kterého (kliknutím myší) spustíte program WeatherCapture. Zapojte malý konektor přiloženého USB-kabelu do zdířky [16] na meteorologické stanici a druhý konektor tohoto kabelu zapojte do zdířky volného USB-portu na svém počítači. Spusťte na svém počítači obvyklým způsobem program WeatherCapture. Jakmile se na monitoru počítače zobrazí hlášení Data is loading, dojde k automatickému přenosu informací (naměřených hodnot) z meteorologické stanice do počítače. Tyto informace můžete poté na počítači dále zpracovat. 12. Případné závady a jejich odstranění Problémy s příjmem signálů z venkovních senzorů: 1. Příliš velká vzdálenost mezi stanicí (přijímačem) a venkovním senzorem (vysílačem): Zmenšete tuto vzdálenost mezi oběma přístroji. 2. Překážky, které brání rádiovému přenosu (silné stěny, železobeton, hliníkové izolační fólie): Proveďte instalaci venkovního senzoru nebo stanice na jiné místo. Dosah a kvalita rádiového přenosu závisí na místních a okolních podmínkách. Dosah rádiového přenosu ovlivňují betonové budovy, husté lesy nebo porosty a v některých případech i motorová vozidla. 3. Rušení elektrickými nebo elektronickými přístroji (elektrické otvírání garážových vrat, televizory atd.): Proveďte instalaci venkovního senzoru nebo stanice na jiné místo. 4. Rušení jinými zdroji (vysílačky, bezdrátová sluchátka a reproduktory atd.), které pracují na stejné frekvenci: Proveďte instalaci venkovního senzoru nebo stanice na jiné místo. Vaše stanice může způsobit i rušení přístrojů, které používají Vaši sousedé. 5. Přerušení přenosu signálů z venkovního senzoru do stanice: Vyvolejte novou synchronizaci mezi stanicí a venkovním senzorem. 6. Slabé nebo vybité baterie ve venkovních senzorech: Proveďte výměnu vybitých baterií. Co se týká bezdrátových sluchátek, radiostanic, vysílaček (elektronických dětských chův) nebo jiných podobných přístrojů, které používají k přenosu rádiových signálů (ovládacích povelů) stejné frekvenční pásmo 433 MHz (jako meteorologická stanice a její senzory) a které používáte i Vy nebo Vaši sousedé, nebývají tyto přístroje většinou trvale zapnuty. Kromě toho lze u většiny těchto přístrojů provést jejich přepnutí (naladění) na jiný kanál a tím odstranit příčiny rušení meteorologické stanice. 13. Čištění a údržba meteorologické stanice a jejího příslušenství K čištění displeje a pouzdra stanice používejte jen měkký, lehce navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev, benzín atd.), neboť by tyto prostředky mohly poškodit displej stanice a její pouzdro (kryt). Při čištění displeje stanice na něj příliš netlačte. K tomuto účelu se nejlépe hodí ubrousek na čištění brýlí. Prach z displeje můžete setřít čistým štětečkem nebo vysavačem prachu. Opravy stanice a jejího příslušenství nechte provádět jen odborníkům. Přineste stanici ke svému prodejci a nechte ji odborně přezkoušet. Po delší době používání některého z externích senzorů ve venkovním prostředí se mohou na jeho povrchu usadit nečistoty. Tyto nečistoty setřete měkkým hadříkem, který namočíte do vody. Neostřikujte tyto senzory v žádném případě hadicí na zalévání květin. Tyto senzory jsou odolné pouze vůči dešti, nikoliv proti stříkající vodě na jejich bočních a spodních stranách. 14. Technické údaje Pokojová teplota: - 5 C až + 60 C s rozlišením po 0,1 C (p řesnost ± 1 C) Venkovní teplota: - 20 C až + 60 C s rozlišením po 0,1 C (p řesnost ± 1 C) Relativní vlhkost vzduchu: 0 až 99 %, rozlišení 1 % (přesnost ± 5 % v rozsahu 25 až 80 %) Tlak vzduchu: 500 hpa až 1100 hpa, rozlišení 0,1 hpa (přesnost ± 5 hpa) Nadmořská výška: až m Napájení stanice: 4 baterie 1,5 V velikosti AA (životnost cca 6 měsíců) Síťový napájecí adaptér 230 V AC / 50Hz 7,5 V DC / 300 ma Přenosové pásmo: 433 MHz (všechny přístroje) Rozměry stanice (V x Š x H): 134 x 185 x 58 mm Venkovní senzor (teplota a rel. vlhkost): Aktualizace naměřených hodnot: Každých 47 sekund Napájení senzoru: 2 baterie 1,5 V velikosti AA (životnost cca 12 měsíců) Rozměry senzoru (V x Š x H): 110 x 60 x 22 mm Anemometr: Směr proudění větru s rozlišením 22,5 a přesností ± 11,25 Rychlost větru 0 až 199 km/h Aktualizace naměřených hodnot: Každých 33 sekund Napájení anemometru: 2 baterie 1,5 V velikosti AA (životnost cca 12 měsíců) Srážkoměr: 0 až 1999,9 mm srážek Aktualizace naměřených hodnot: Každých 183 sekund Napájení větroměru: 2 baterie 1,5 V velikosti AA (životnost cca 18 měsíců) 33 34
