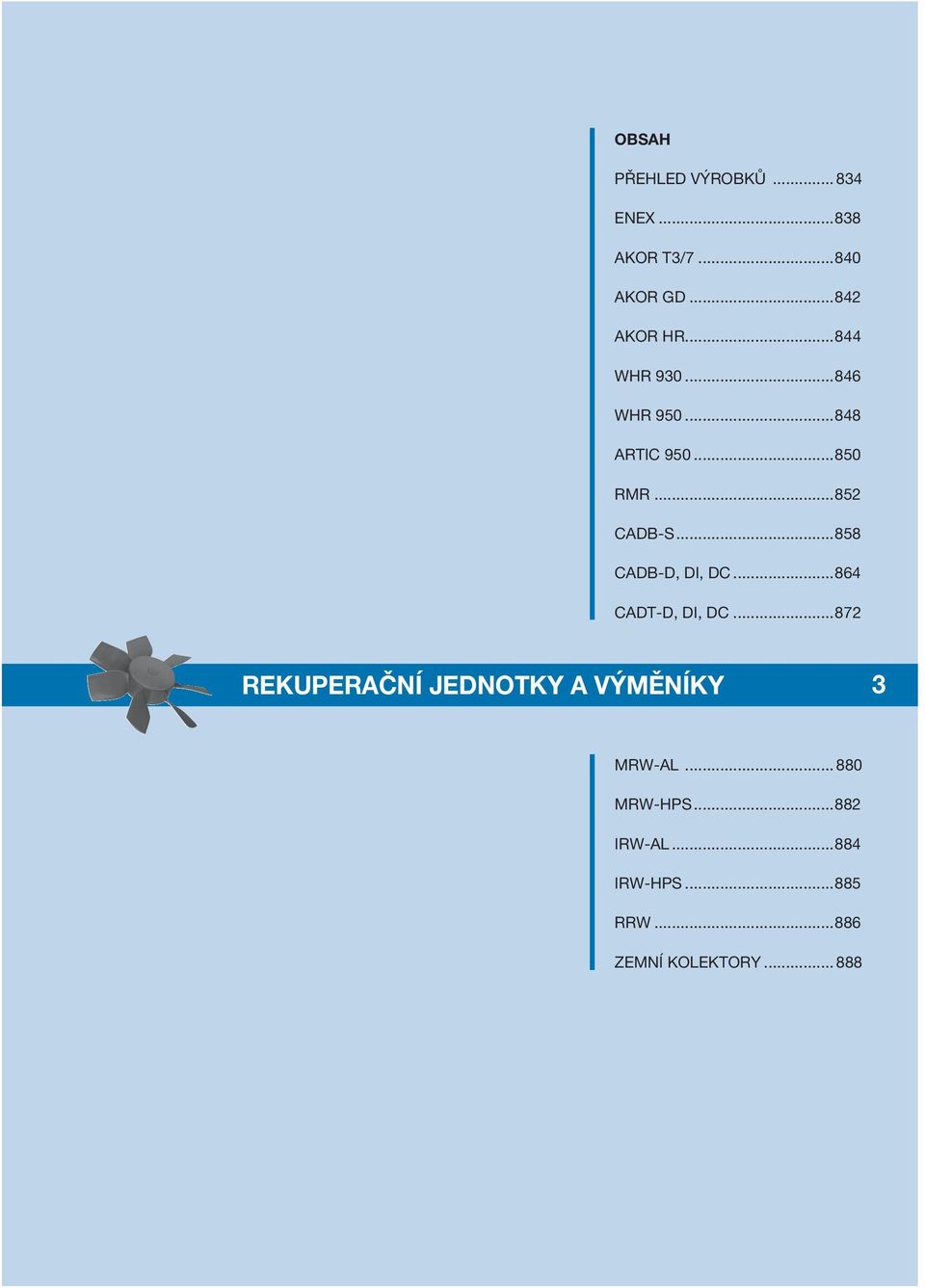

1 OBSAH PŘEHLED VÝROBKŮ ENEX...88 AKOR T/ AKOR GD AKOR HR WHR WHR ARTIC RMR CADB-S CADB-D, DI, DC CADT-D, DI, DC REKUPERAČNÍ JEDNOTKY A VÝMĚNÍKY MRW-AL MRW-HPS IRW-AL IRW-HPS RRW ZEMNÍ KOLEKTORY Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

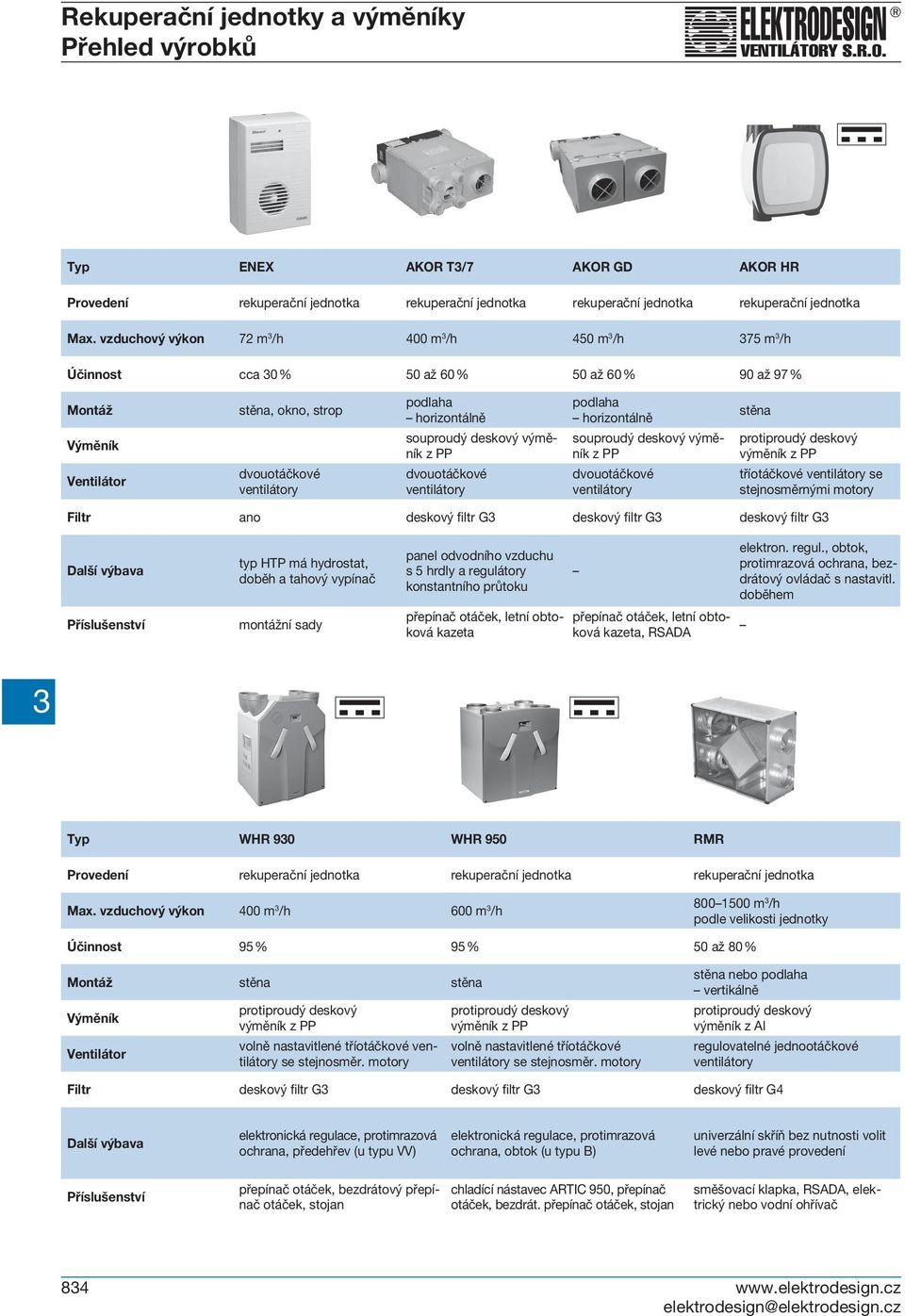

2 Rekuperační jednotky a výměníky Přehled výrobků Typ ENEX AKOR T/7 AKOR GD AKOR HR Provedení rekuperační jednotka rekuperační jednotka rekuperační jednotka rekuperační jednotka Max. vzduchový výkon 72 m /h 400 m /h 450 m /h 75 m /h Účinnost cca 0 % 50 až 60 % 50 až 60 % 90 až 97 % Montáž Výměník Ventilátor stěna, okno, strop dvouotáčkové ventilátory podlaha horizontálně souproudý deskový výměník z PP dvouotáčkové ventilátory podlaha horizontálně souproudý deskový výměník z PP dvouotáčkové ventilátory stěna protiproudý deskový výměník z PP tříotáčkové ventilátory se stejnosměrnými motory Filtr ano deskový filtr G deskový filtr G deskový filtr G Další výbava Příslušenství typ HTP má hydrostat, doběh a tahový vypínač montážní sady panel odvodního vzduchu s 5 hrdly a regulátory konstantního průtoku přepínač otáček, letní obtoková kazeta přepínač otáček, letní obtoková kazeta, RSADA elektron. regul., obtok, protimrazová ochrana, bezdrátový ovládač s nastavitl. doběhem Typ WHR 90 WHR 950 RMR Provedení rekuperační jednotka rekuperační jednotka rekuperační jednotka Max. vzduchový výkon 400 m /h 600 m /h m /h podle velikosti jednotky Účinnost 95 % 95 % 50 až 80 % Montáž stěna stěna Výměník Ventilátor protiproudý deskový výměník z PP volně nastavitlené tříotáčkové ventilátory se stejnosměr. motory protiproudý deskový výměník z PP volně nastavitlené tříotáčkové ventilátory se stejnosměr. motory stěna nebo podlaha vertikálně protiproudý deskový výměník z Al regulovatelné jednootáčkové ventilátory Filtr deskový filtr G deskový filtr G deskový filtr G4 Další výbava elektronická regulace, protimrazová ochrana, předehřev (u typu VV) elektronická regulace, protimrazová ochrana, obtok (u typu B) univerzální skříň bez nutnosti volit levé nebo pravé provedení Příslušenství přepínač otáček, bezdrátový přepínač otáček, stojan chladící nástavec ARTIC 950, přepínač otáček, bezdrát. přepínač otáček, stojan směšovací klapka, RSADA, elektrický nebo vodní ohřívač 84 elektrodesign@elektrodesign.cz

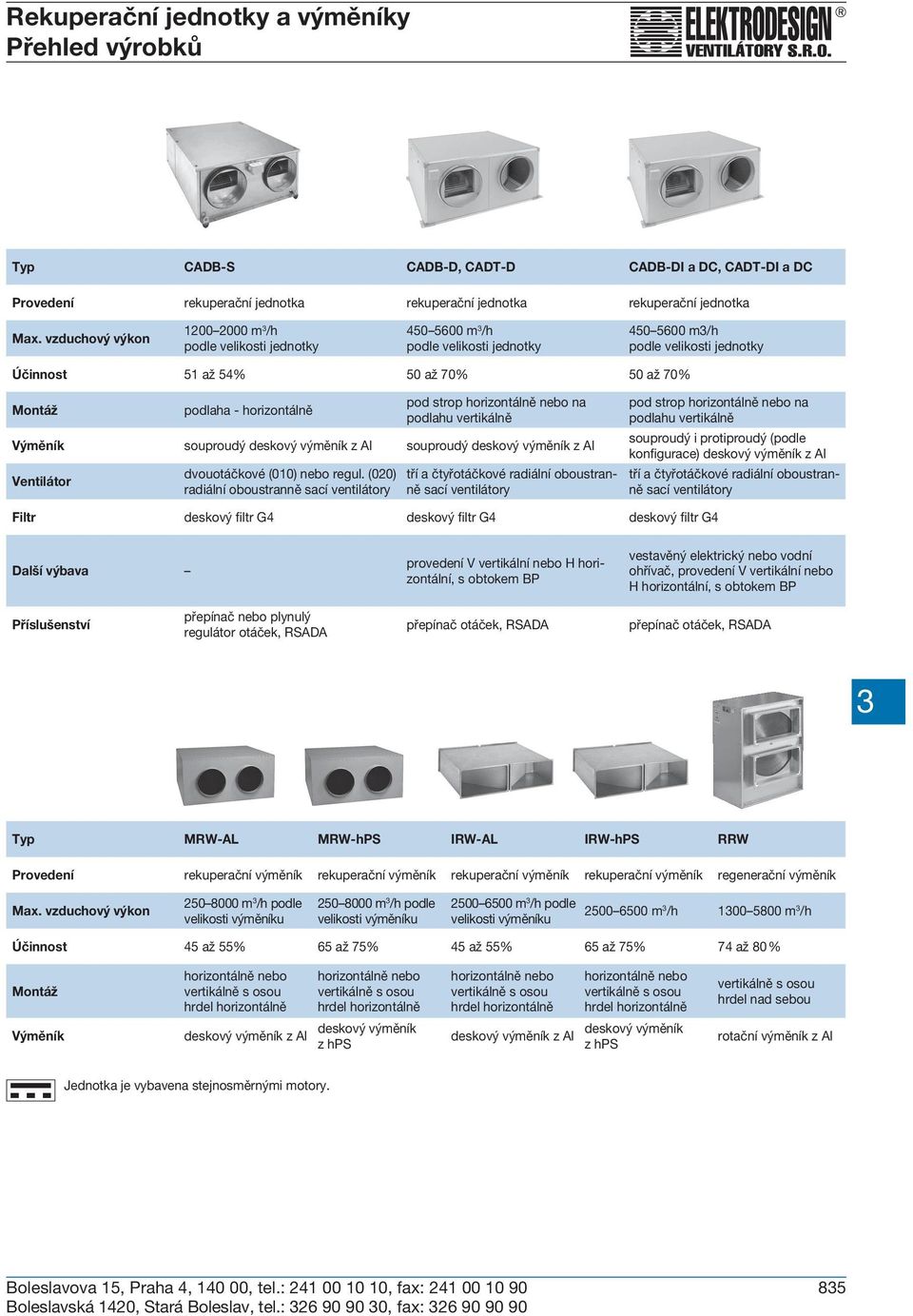

3 Rekuperační jednotky a výměníky Přehled výrobků Typ CADB-S CADB-D, CADT-D CADB-DI a DC, CADT-DI a DC Provedení rekuperační jednotka rekuperační jednotka rekuperační jednotka Max. vzduchový výkon m /h podle velikosti jednotky m /h podle velikosti jednotky m/h podle velikosti jednotky Účinnost 51 až 54% 50 až 70% 50 až 70% Montáž podlaha - horizontálně pod strop horizontálně nebo na podlahu vertikálně Výměník souproudý deskový výměník z Al souproudý deskový výměník z Al Ventilátor dvouotáčkové (010) nebo regul. (020) radiální oboustranně sací ventilátory tří a čtyřotáčkové radiální oboustranně sací ventilátory pod strop horizontálně nebo na podlahu vertikálně Filtr deskový filtr G4 deskový filtr G4 deskový filtr G4 souproudý i protiproudý (podle konfigurace) deskový výměník z Al tří a čtyřotáčkové radiální oboustranně sací ventilátory Další výbava provedení V vertikální nebo H horizontální, s obtokem BP vestavěný elektrický nebo vodní ohřívač, provedení V vertikální nebo H horizontální, s obtokem BP Příslušenství přepínač nebo plynulý regulátor otáček, RSADA přepínač otáček, RSADA přepínač otáček, RSADA Typ MRW-AL MRW-hPS IRW-AL IRW-hPS RRW Provedení rekuperační výměník rekuperační výměník rekuperační výměník rekuperační výměník regenerační výměník Max. vzduchový výkon m /h podle velikosti výměníku m /h podle velikosti výměníku m /h podle velikosti výměníku m /h m /h Účinnost 45 až 55% 65 až 75% 45 až 55% 65 až 75% 74 až 80 % Montáž Výměník horizontálně nebo vertikálně s osou hrdel horizontálně deskový výměník z Al horizontálně nebo vertikálně s osou hrdel horizontálně deskový výměník z hps horizontálně nebo vertikálně s osou hrdel horizontálně deskový výměník z Al horizontálně nebo vertikálně s osou hrdel horizontálně deskový výměník z hps vertikálně s osou hrdel nad sebou rotační výměník z Al Jednotka je vybavena stejnosměrnými motory. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

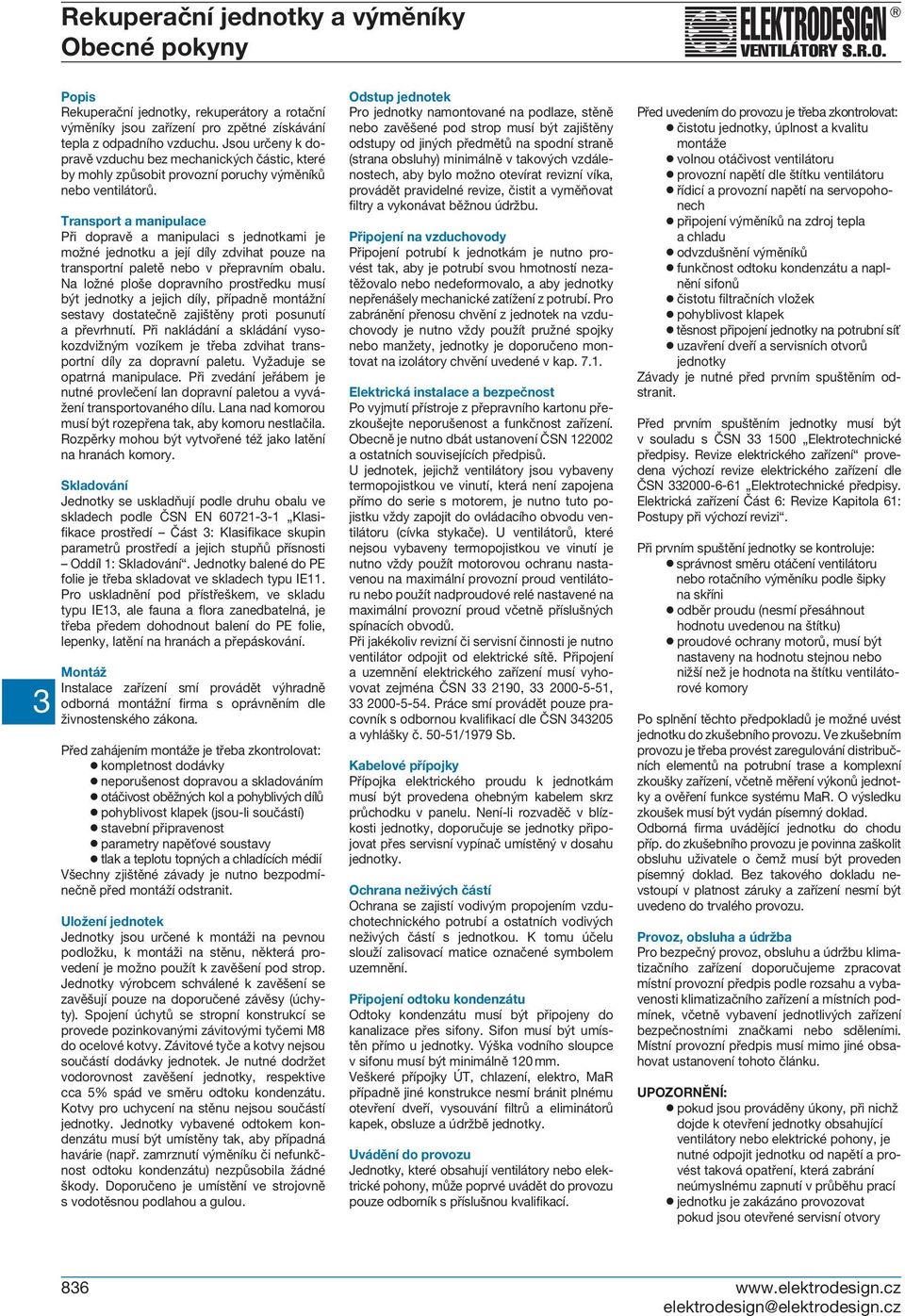

4 Rekuperační jednotky a výměníky Obecné pokyny Popis Rekuperační jednotky, rekuperátory a rotační výměníky jsou zařízení pro zpětné získávání tepla z odpadního vzduchu. Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit provozní poruchy výměníků nebo ventilátorů. Transport a manipulace Při dopravě a manipulaci s jednotkami je možné jednotku a její díly zdvihat pouze na transportní paletě nebo v přepravním obalu. Na ložné ploše dopravního prostředku musí být jednotky a jejich díly, případně montážní sestavy dostatečně zajištěny proti posunutí a převrhnutí. Při nakládání a skládání vysokozdvižným vozíkem je třeba zdvihat transportní díly za dopravní paletu. Vyžaduje se opatrná manipulace. Při zvedání jeřábem je nutné provlečení lan dopravní paletou a vyvážení transportovaného dílu. Lana nad komorou musí být rozepřena tak, aby komoru nestlačila. Rozpěrky mohou být vytvořené též jako latění na hranách komory. Skladování Jednotky se uskladňují podle druhu obalu ve skladech podle ČSN EN Klasifikace prostředí Část : Klasifikace skupin parametrů prostředí a jejich stupňů přísnosti Oddíl 1: Skladování. Jednotky balené do PE folie je třeba skladovat ve skladech typu IE11. Pro uskladnění pod přístřeškem, ve skladu typu IE1, ale fauna a flora zanedbatelná, je třeba předem dohodnout balení do PE folie, lepenky, latění na hranách a přepáskování. Montáž Instalace zařízení smí provádět výhradně odborná montážní firma s oprávněním dle živnostenského zákona. Před zahájením montáže je třeba zkontrolovat: kompletnost dodávky neporušenost dopravou a skladováním otáčivost oběžných kol a pohyblivých dílů pohyblivost klapek (jsou-li součástí) stavební připravenost parametry napěťové soustavy tlak a teplotu topných a chladících médií Všechny zjištěné závady je nutno bezpodmínečně před montáží odstranit. Uložení jednotek Jednotky jsou určené k montáži na pevnou podložku, k montáži na stěnu, některá provedení je možno použít k zavěšení pod strop. Jednotky výrobcem schválené k zavěšení se zavěšují pouze na doporučené závěsy (úchyty). Spojení úchytů se stropní konstrukcí se provede pozinkovanými závitovými tyčemi M8 do ocelové kotvy. Závitové tyče a kotvy nejsou součástí dodávky jednotek. Je nutné dodržet vodorovnost zavěšení jednotky, respektive cca 5% spád ve směru odtoku kondenzátu. Kotvy pro uchycení na stěnu nejsou součástí jednotky. Jednotky vybavené odtokem kondenzátu musí být umístěny tak, aby případná havárie (např. zamrznutí výměníku či nefunkčnost odtoku kondenzátu) nezpůsobila žádné škody. Doporučeno je umístění ve strojovně s vodotěsnou podlahou a gulou. Odstup jednotek Pro jednotky namontované na podlaze, stěně nebo zavěšené pod strop musí být zajištěny odstupy od jiných předmětů na spodní stra ně (stran a obsluhy) minimálně v takových vzdálenostech, aby bylo možno otevírat revizní víka, provádět pravidelné revize, čistit a vyměňovat filtry a vykonávat běžnou údržbu. Připojení na vzduchovody Připojení potrubí k jednotkám je nutno provést tak, aby je potrubí svou hmotností nezatěžovalo nebo nedeformovalo, a aby jednotky nepřenášely mechanické zatížení z potrubí. Pro zabránění přenosu chvění z jednotek na vzduchovody je nutno vždy použít pružné spojky nebo manžety, jednotky je doporučeno montovat na izolátory chvění uvedené v kap Elektrická instalace a bezpečnost Po vyjmutí přístroje z přepravního kartonu přezkoušejte neporušenost a funkčnost zařízení. Obecně je nutno dbát ustanovení ČSN a ostatních souvisejících předpisů. U jednotek, jejichž ventilátory jsou vybaveny termopojistkou ve vinutí, která není zapojena přímo do serie s motorem, je nutno tuto pojistku vždy zapojit do ovládacího obvodu ventilátoru (cívka stykače). U ventilátorů, které nejsou vybaveny termopojistkou ve vinutí je nutno vždy použít motorovou ochranu nastavenou na maximální provozní proud ventilátoru nebo použít nadproudové relé nastavené na maximální provozní proud včetně příslušných spínacích obvodů. Při jakékoliv revizní či servisní činnosti je nutno ventilátor odpojit od elektrické sítě. Připojení a uzemnění elektrického zařízení musí vyhovovat zejména ČSN 2190, , Práce smí provádět pouze pracovník s odbornou kvalifikací dle ČSN 4205 a vyhlášky č /1979 Sb. Kabelové přípojky Přípojka elektrického proudu k jednotkám musí být provedena ohebným kabelem skrz průchodku v panelu. Není-li rozvaděč v blízkosti jednotky, doporučuje se jednotky připojovat přes servisní vypínač umístěný v dosahu jednotky. Ochrana neživých částí Ochrana se zajistí vodivým propojením vzduchotechnického potrubí a ostatních vodivých neživých částí s jednotkou. K tomu účelu slouží zalisovací matice označené symbolem uzemnění. Připojení odtoku kondenzátu Odtoky kondenzátu musí být připojeny do kanalizace přes sifony. Sifon musí být umístěn přímo u jednotky. Výška vodního sloupce v sifo n u musí být minimálně 120 mm. Veškeré přípojky ÚT, chlazení, elektro, MaR případně jiné konstrukce nesmí bránit plnému otevření dveří, vysouvání filtrů a eliminátorů kapek, obsluze a údržbě jednotky. Uvádění do provozu Jednotky, které obsahují ventilátory nebo elektrické pohony, může poprvé uvádět do provozu pouze odborník s příslušnou kvalifikací. Před uvedením do provozu je třeba zkontrolovat: čistotu jednotky, úplnost a kvalitu montáže volnou otáčivost ventilátoru provozní napětí dle štítku ventilátoru řídicí a provozní napětí na servopohonech připojení výměníků na zdroj tepla a chladu odvzdušnění výměníků funkčnost odtoku kondenzátu a naplnění sifonů čistotu filtračních vložek pohyblivost klapek těsnost připojení jednotky na potrubní síť uzavření dveří a servisních otvorů jednotky Závady je nutné před prvním spuštěním odstranit. Před prvním spuštěním jednotky musí být v souladu s ČSN 1500 Elektrotechnické předpisy. Revize elektrického zařízení provedena vý chozí revize elektrického zařízení dle ČSN Elektrotechnické předpisy. Elektrická zařízení Část 6: Revize Kapitola 61: Postupy při výchozí revizi. Při prvním spuštění jednotky se kontroluje: správnost směru otáčení ventilátoru nebo rotačního výměníku podle šipky na skříni odběr proudu (nesmí přesáhnout hodnotu uvedenou na štítku) proudové ochrany motorů, musí být nastaveny na hodnotu stejnou nebo nižší než je hodnota na štítku ventilátorové komory Po splnění těchto předpokladů je možné uvést jednotku do zkušebního provozu. Ve zkušebním provozu je třeba provést zaregulování distribučních elementů na potrubní trase a komplexní zkoušky zařízení, včetně měření výkonů jednotky a ověření funkce systému MaR. O výsledku zkoušek musí být vydán písemný doklad. Odborná firma uvádějící jednotku do chodu příp. do zkušebního provozu je povinna zaškolit obsluhu uživatele o čemž musí být proveden písemný doklad. Bez takového dokladu nevstoupí v platnost záruky a zařízení nesmí být uvedeno do trvalého provozu. Provoz, obsluha a údržba Pro bezpečný provoz, obsluhu a údržbu klimatizačního zařízení doporučujeme zpracovat místní provozní předpis podle rozsahu a vybavenosti klimatizačního zařízení a místních podmínek, včetně vybavení jednotlivých zařízení bezpečnostními značkami nebo sděleními. Místní provozní předpis musí mimo jiné obsahovat ustanovení tohoto článku. UPOZORNĚNÍ: pokud jsou prováděny úkony, při nichž dojde k otevření jednotky obsahující ventilátory nebo elektrické pohony, je nutné odpojit jednotku od napětí a provést taková opatření, která zabrání neúmyslnému zapnutí v průběhu prací jednotku je zakázáno provozovat pokud jsou otevřené servisní otvory 86 elektrodesign@elektrodesign.cz

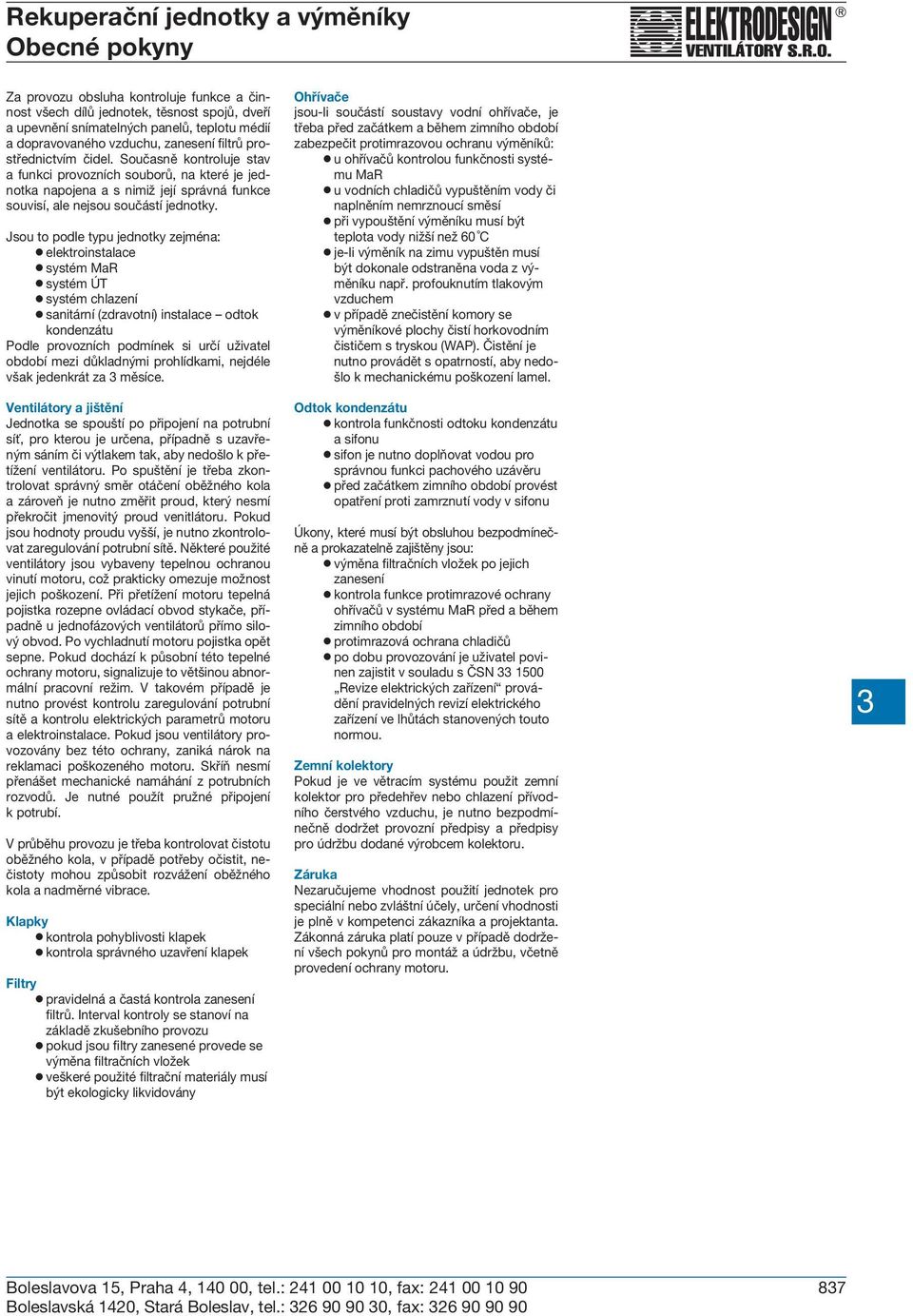

5 Rekuperační jednotky a výměníky Obecné pokyny Za provozu obsluha kontroluje funkce a činnost všech dílů jednotek, těsnost spojů, dveří a upevnění snímatelných panelů, teplotu médií a dopravovaného vzduchu, zanesení filtrů prostřednictvím čidel. Současně kontroluje stav a funkci provozních souborů, na které je jednotka napojena a s nimiž její správná funkce souvisí, ale nejsou součástí jednotky. Jsou to podle typu jednotky zejména: elektroinstalace systém MaR systém ÚT systém chlazení sanitární (zdravotní) instalace odtok kondenzátu Podle provozních podmínek si určí uživatel období mezi důkladnými prohlídkami, nejdéle však jedenkrát za měsíce. Ventilátory a jištění Jednotka se spouští po připojení na potrubní síť, pro kterou je určena, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a zároveň je nutno změřit proud, který nesmí překročit jmenovitý proud venitlátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Některé použité ventilátory jsou vybaveny tepelnou ochranou vinutí motoru, což prakticky omezuje možnost jejich poškození. Při přetížení motoru tepelná pojistka rozepne ovládací obvod stykače, případně u jednofázových ventilátorů přímo silový obvod. Po vychladnutí motoru pojistka opět sepne. Pokud dochází k působní této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametrů motoru a elektroinstalace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. V průběhu provozu je třeba kontrolovat čistotu oběžného kola, v případě potřeby očistit, nečistoty mohou způsobit rozvážení oběžného kola a nadměrné vibrace. Klapky kontrola pohyblivosti klapek kontrola správného uzavření klapek Filtry pravidelná a častá kontrola zanesení filtrů. Interval kontroly se stanoví na základě zkušebního provozu pokud jsou filtry zanesené provede se výměna filtračních vložek veškeré použité filtrační materiály musí být ekologicky likvidovány Ohřívače jsou-li součástí soustavy vodní ohřívače, je třeba před začátkem a během zimního období zabezpečit protimrazovou ochranu výměníků: u ohřívačů kontrolou funkčnosti systému MaR u vodních chladičů vypuštěním vody či naplněním nemrznoucí směsí při vypouštění výměníku musí být teplota vody nižší než 60 C je-li výměník na zimu vypuštěn musí být dokonale odstraněna voda z výměníku např. profouknutím tlakovým vzduchem v případě znečistění komory se výměníkové plochy čistí horkovodním čističem s tryskou (WAP). Čistění je nutno provádět s opatrností, aby nedošlo k mechanickému poškození lamel. Odtok kondenzátu kontrola funkčnosti odtoku kondenzátu a sifonu sifon je nutno doplňovat vodou pro správnou funkci pachového uzávěru před začátkem zimního období provést opatření proti zamrznutí vody v sifonu Úkony, které musí být obsluhou bezpodmínečně a prokazatelně zajištěny jsou: výměna filtračních vložek po jejich zanesení kontrola funkce protimrazové ochrany ohřívačů v systému MaR před a během zimního období protimrazová ochrana chladičů po dobu provozování je uživatel povinen zajistit v souladu s ČSN 1500 Revize elektrických zařízení provádění pravidelných revizí elektrického zařízení ve lhůtách stanovených touto normou. Zemní kolektory Pokud je ve větracím systému použit zemní kolektor pro předehřev nebo chlazení přívodního čerstvého vzduchu, je nutno bezpodmínečně dodržet provozní předpisy a předpisy pro údržbu dodané výrobcem kolektoru. Záruka Nezaručujeme vhodnost použití jednotek pro speciální nebo zvláštní účely, určení vhodnosti je plně v kompetenci zákazníka a projektanta. Zákonná záruka platí pouze v případě dodržení všech pokynů pro montáž a údržbu, včetně provedení ochrany motoru. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

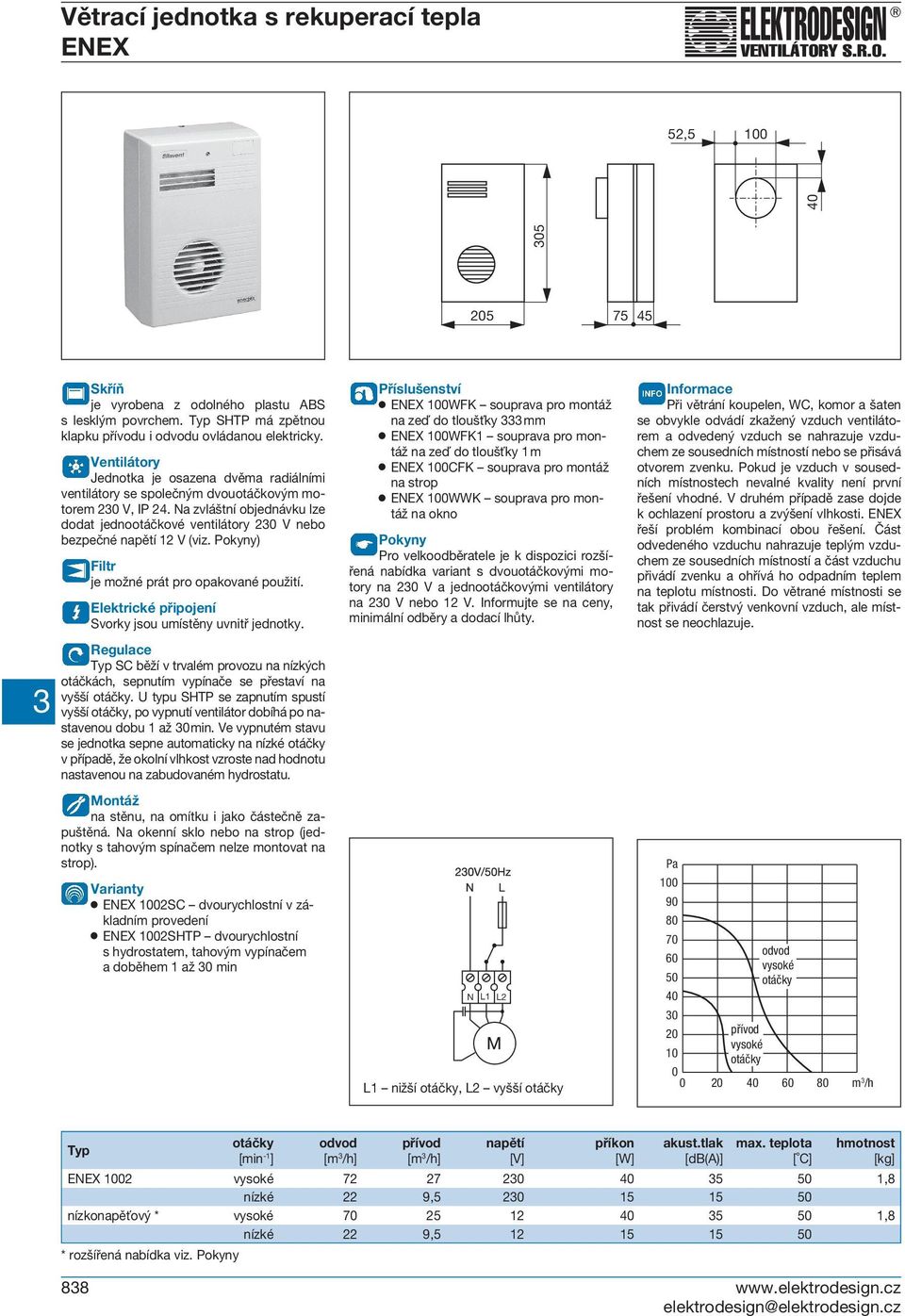

6 ENEX 52, Skříň je vyrobena z odolného plastu ABS s lesklým povrchem. Typ SHTP má zpětnou klapku přívodu i odvodu ovládanou elektricky. Ventilátory Jednotka je osazena dvěma radiálními ventilátory se společným dvouotáčkovým motorem 20 V, IP 24. Na zvláštní objednávku lze dodat jednootáčkové ventilátory 20 V nebo bezpečné napětí 12 V (viz. Pokyny) Filtr je možné prát pro opakované použití. Elektrické připojení Svorky jsou umístěny uvnitř jednotky. Regulace Typ SC běží v trvalém provozu na nízkých otáčkách, sepnutím vypínače se přestaví na vyšší otáčky. U typu SHTP se zapnutím spustí vyšší otáčky, po vypnutí ventilátor dobíhá po nastavenou dobu 1 až 0 min. Ve vypnutém stavu se jednotka sepne automaticky na nízké otáčky v případě, že okolní vlhkost vzroste nad hodnotu nastavenou na zabudovaném hydrostatu. Montáž na stěnu, na omítku i jako částečně zapuštěná. Na okenní sklo nebo na strop (jednotky s tahovým spínačem nelze montovat na strop). Varianty ENEX 1002SC dvourychlostní v základním provedení ENEX 1002SHTP dvourychlostní s hydrostatem, tahovým vypínačem a doběhem 1 až 0 min Příslušenství ENEX 100WFK souprava pro montáž na zeď do tloušťky mm ENEX 100WFK1 souprava pro montáž na zeď do tloušťky 1 m ENEX 100CFK souprava pro montáž na strop ENEX 100WWK souprava pro montáž na okno Pokyny Pro velkoodběratele je k dispozici rozšířená nabídka variant s dvouotáčkovými motory na 20 V a jednootáčkovými ventilátory na 20 V nebo 12 V. Informujte se na ceny, minimální odběry a dodací lhůty. N L1 L2 L1 nižší otáčky, L2 vyšší otáčky Informace Při větrání koupelen, WC, komor a šaten se obvykle odvádí zkažený vzduch ventilátorem a odvedený vzduch se nahrazuje vzduchem ze sousedních místností nebo se přisává otvorem zvenku. Pokud je vzduch v sousedních místnostech nevalné kvality není první řešení vhodné. V druhém případě zase dojde k ochlazení prostoru a zvýšení vlhkosti. ENEX řeší problém kombinací obou řešení. Část odvedeného vzduchu nahrazuje teplým vzduchem ze sousedních místností a část vzduchu přivádí zvenku a ohřívá ho odpadním teplem na teplotu místnosti. Do větrané místnosti se tak přivádí čerstvý venkovní vzduch, ale místnost se neochlazuje. Pa přívod vysoké otáčky odvod vysoké otáčky m /h Typ otáčky [min -1 ] odvod [m /h] přívod [m /h] 88 elektrodesign@elektrodesign.cz napětí [V] příkon [W] akust.tlak [db(a)] max. teplota [ C] hmotnost [kg] ENEX 1002 vysoké ,8 nízké 22 9, nízkonapěťový * vysoké ,8 nízké 22 9, * rozšířená nabídka viz. Pokyny

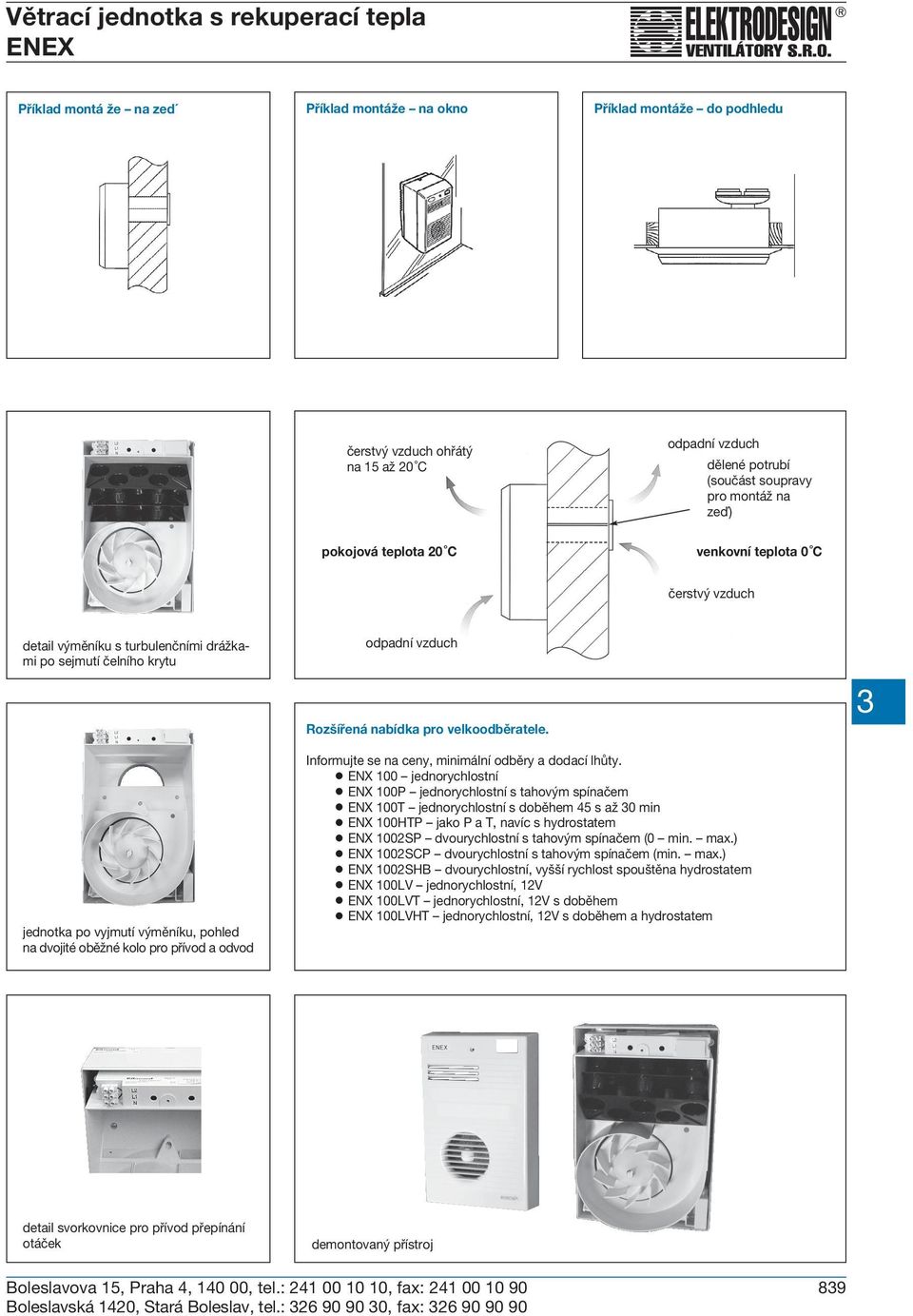

7 ENEX Příklad montá že na zed Příklad montáže na okno Příklad montáže do podhledu čerstvý vzduch ohřátý na 15 až 20 C pokojová teplota 20 C odpadní vzduch dělené potrubí (součást soupravy pro montáž na zeď) venkovní teplota 0 C čerstvý vzduch detail výměníku s turbulenčními drážkami po sejmutí čelního krytu jednotka po vyjmutí výměníku, pohled na dvojité oběžné kolo pro přívod a odvod odpadní vzduch Rozšířená nabídka pro velkoodběratele. Informujte se na ceny, minimální odběry a dodací lhůty. ENX 100 jednorychlostní ENX 100P jednorychlostní s tahovým spínačem ENX 100T jednorychlostní s doběhem 45 s až 0 min ENX 100HTP jako P a T, navíc s hydrostatem ENX 1002SP dvourychlostní s tahovým spínačem (0 min. max.) ENX 1002SCP dvourychlostní s tahovým spínačem (min. max.) ENX 1002SHB dvourychlostní, vyšší rychlost spouštěna hydrostatem ENX 100LV jednorychlostní, 12V ENX 100LVT jednorychlostní, 12V s doběhem ENX 100LVHT jednorychlostní, 12V s doběhem a hydrostatem detail svorkovnice pro přívod přepínání otáček demontovaný přístroj Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

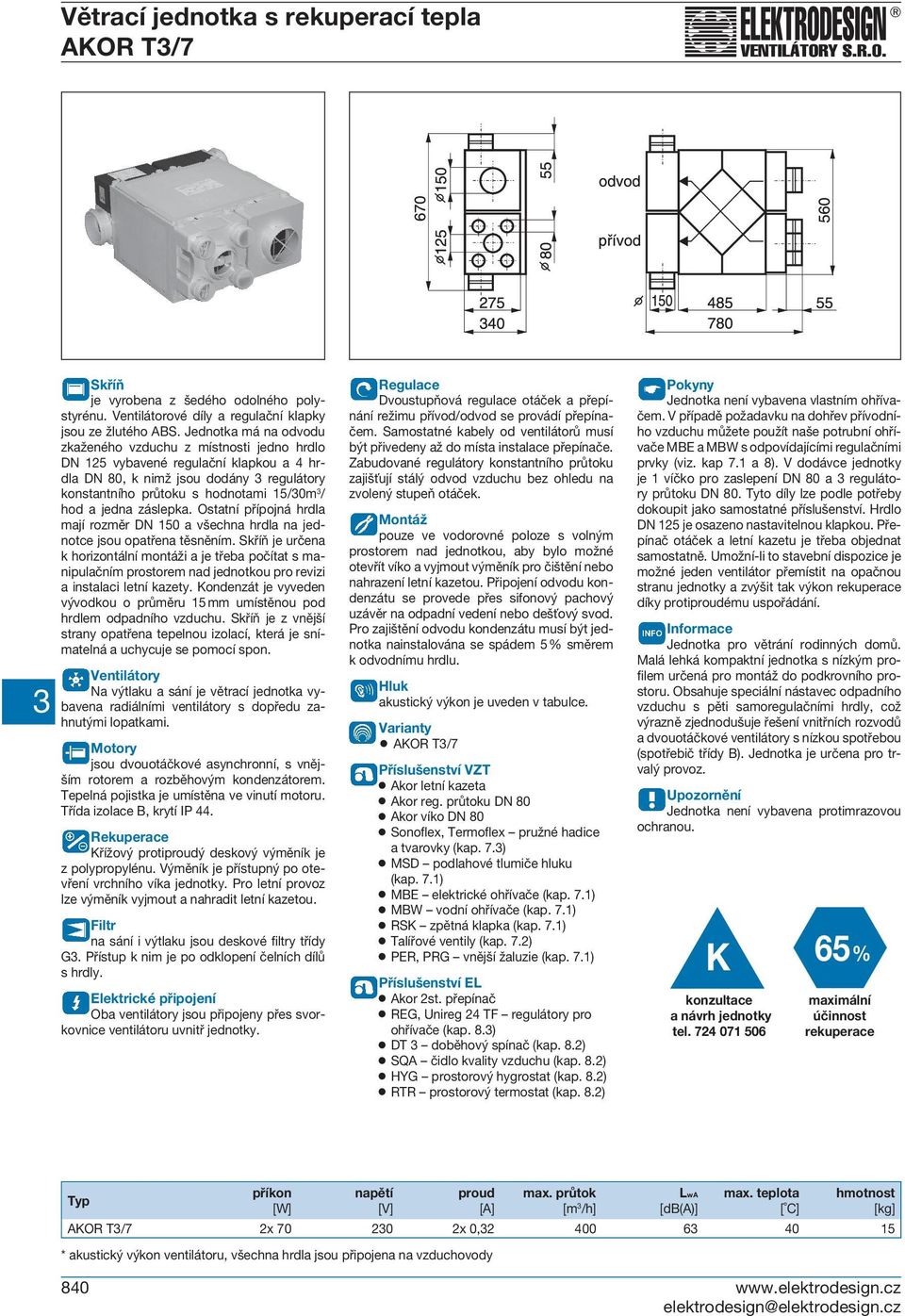

8 AKOR T/7 Skříň je vyrobena z šedého odolného polystyrénu. Ventilátorové díly a regulační klapky jsou ze žlutého ABS. Jednotka má na odvodu zkaženého vzduchu z místnosti jedno hrdlo DN 125 vybavené regulační klapkou a 4 hrdla DN 80, k nimž jsou dodány regulátory konstantního průtoku s hodnotami 15/0m / hod a jedna záslepka. Ostatní přípojná hrdla mají rozměr DN 150 a všechna hrdla na jednotce jsou opatřena těsněním. Skříň je určena k horizontální montáži a je třeba počítat s manipulačním prostorem nad jednotkou pro revizi a instalaci letní kazety. Kondenzát je vyveden vývodkou o průměru 15 mm umístěnou pod hrdlem odpadního vzduchu. Skříň je z vnější strany opatřena tepelnou izolací, která je snímatelná a uchycuje se pomocí spon. Ventilátory Na výtlaku a sání je větrací jednotka vybavena radiálními ventilátory s dopředu zahnutými lopatkami. Motory jsou dvouotáčkové asynchronní, s vnějším rotorem a rozběhovým kondenzátorem. Tepelná pojistka je umístěna ve vinutí motoru. Třída izolace B, krytí IP 44. Rekuperace Křížový protiproudý deskový výměník je z polypropylénu. Výměník je přístupný po otevření vrchního víka jednotky. Pro letní provoz lze výměník vyjmout a nahradit letní kazetou. Filtr na sání i výtlaku jsou deskové filtry třídy G. Přístup k nim je po odklopení čelních dílů s hrdly. Elektrické připojení Oba ventilátory jsou připojeny přes svorkovnice ventilátoru uvnitř jednotky. Regulace Dvoustupňová regulace otáček a přepínání režimu přívod/odvod se provádí přepínačem. Samostatné kabely od ventilátorů musí být přivedeny až do místa instalace přepínače. Zabudované regulátory konstantního průtoku zajišťují stálý odvod vzduchu bez ohledu na zvolený stupeň otáček. Montáž pouze ve vodorovné poloze s volným prostorem nad jednotkou, aby bylo možné otevřít víko a vyjmout výměník pro čištění nebo nahrazení letní kazetou. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr na odpadní vedení nebo dešťový svod. Pro zajištění odvodu kondenzátu musí být jednotka nainstalována se spádem 5 % směrem k odvodnímu hrdlu. Hluk akustický výkon je uveden v tabulce. Varianty AKOR T/7 Příslušenství VZT Akor letní kazeta Akor reg. průtoku DN 80 Akor víko DN 80 Sonoflex, Termoflex pružné hadice a tvarovky (kap. 7.) MSD podlahové tlumiče hluku (kap. 7.1) MBE elektrické ohřívače (kap. 7.1) MBW vodní ohřívače (kap. 7.1) RSK zpětná klapka (kap. 7.1) Talířové ventily (kap. 7.2) PER, PRG vnější žaluzie (kap. 7.1) Příslušenství EL Akor 2st. přepínač REG, Unireg 24 TF regulátory pro ohřívače (kap. 8.) DT doběhový spínač (kap. 8.2) SQA čidlo kvality vzduchu (kap. 8.2) HYG prostorový hygrostat (kap. 8.2) RTR prostorový termostat (kap. 8.2) Pokyny Jednotka není vybavena vlastním ohřívačem. V případě požadavku na dohřev přívodního vzduchu můžete použít naše potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky (viz. kap 7.1 a 8). V dodávce jednotky je 1 víčko pro zaslepení DN 80 a regulátory průtoku DN 80. Tyto díly lze podle potřeby dokoupit jako samostatné příslušenství. Hrdlo DN 125 je osazeno nastavitelnou klapkou. Přepínač otáček a letní kazetu je třeba objednat samostatně. Umožní-li to stavební dispozice je možné jeden ventilátor přemístit na opačnou stranu jednotky a zvýšit tak výkon rekuperace díky protiproudému uspořádání. Informace Jednotka pro větrání rodinných domů. Malá lehká kompaktní jednotka s nízkým profilem určená pro montáž do podkrovního prostoru. Obsahuje speciální nástavec odpadního vzduchu s pěti samoregulačními hrdly, což výrazně zjednodušuje řešení vnitřních rozvodů a dvouotáčkové ventilátory s nízkou spotřebou (spotřebič třídy B). Jednotka je určena pro trvalý provoz. Upozornění Jednotka není vybavena protimrazovou ochranou. K konzultace a návrh jednotky tel % maximální účinnost rekuperace Typ příkon [W] napětí [V] proud [A] * akustický výkon ventilátoru, všechna hrdla jsou připojena na vzduchovody max. průtok [m /h] LwA [db(a)] max. teplota [ C] hmotnost [kg] AKOR T/7 2x x 0, elektrodesign@elektrodesign.cz

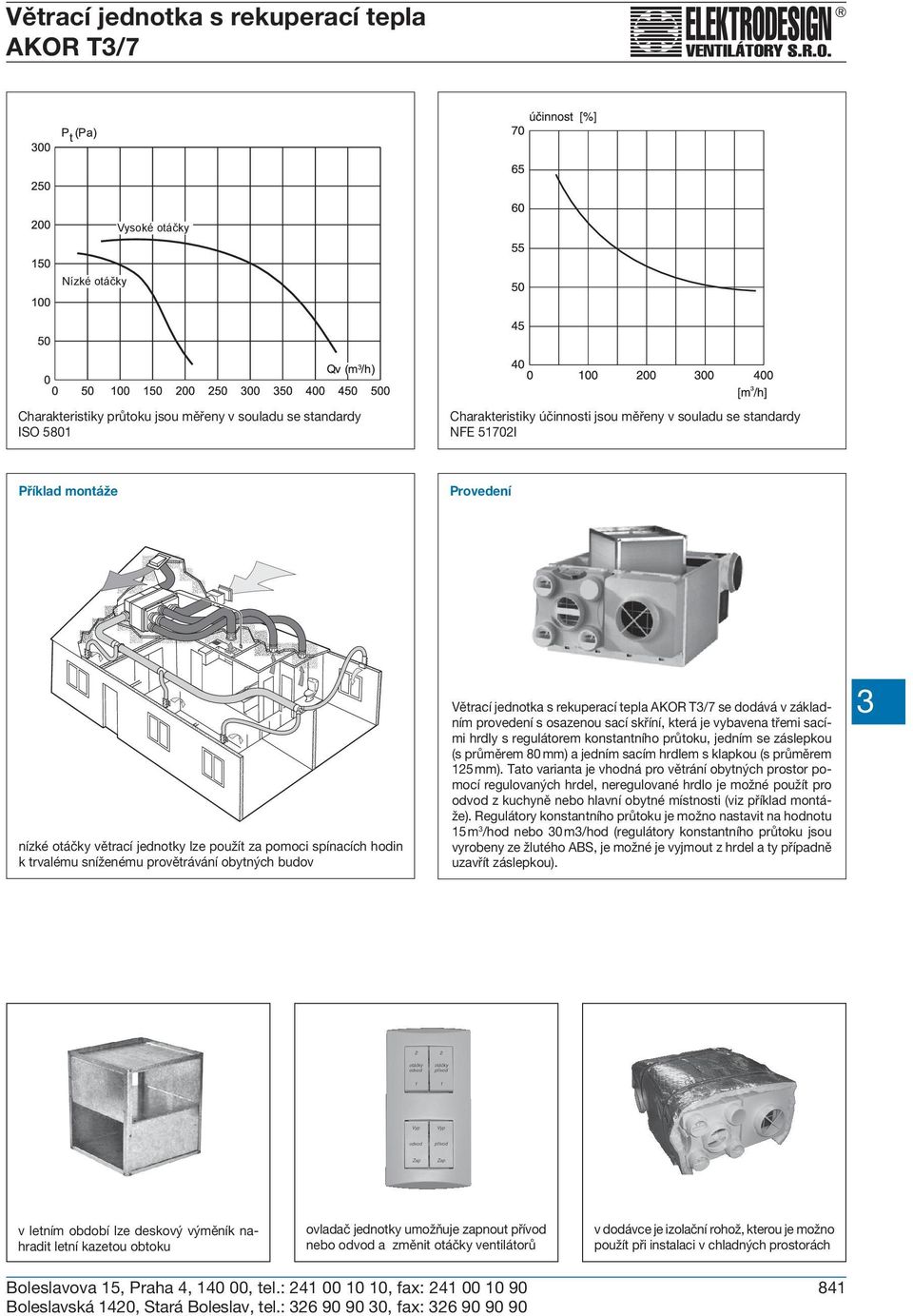

9 AKOR T/7 Vysoké otáčky Nízké otáčky Charakteristiky průtoku jsou měřeny v souladu se standardy ISO 5801 Charakteristiky účinnosti jsou měřeny v souladu se standardy NFE 51702I Příklad montáže Provedení nízké otáčky větrací jednotky lze použít za pomoci spínacích hodin k trvalému sníženému provětrávání obytných budov Větrací jednotka s rekuperací tepla AKOR T/7 se dodává v základním provedení s osazenou sací skříní, která je vybavena třemi sacími hrdly s regulátorem konstantního průtoku, jedním se záslepkou (s průměrem 80 mm) a jedním sacím hrdlem s klapkou (s průměrem 125 mm). Tato varianta je vhodná pro větrání obytných prostor pomocí regulovaných hrdel, neregulované hrdlo je možné použít pro odvod z kuchyně nebo hlavní obytné místnosti (viz příklad montáže). Regulátory konstantního průtoku je možno nastavit na hodnotu 15 m /hod nebo 0 m/hod (regulátory konstantního průtoku jsou vyrobeny ze žlutého ABS, je možné je vyjmout z hrdel a ty případně uzavřít záslepkou). v letním období lze deskový výměník nahradit letní kazetou obtoku ovladač jednotky umožňuje zapnout přívod nebo odvod a změnit otáčky ventilátorů v dodávce je izolační rohož, kterou je možno použít při instalaci v chladných prostorách Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

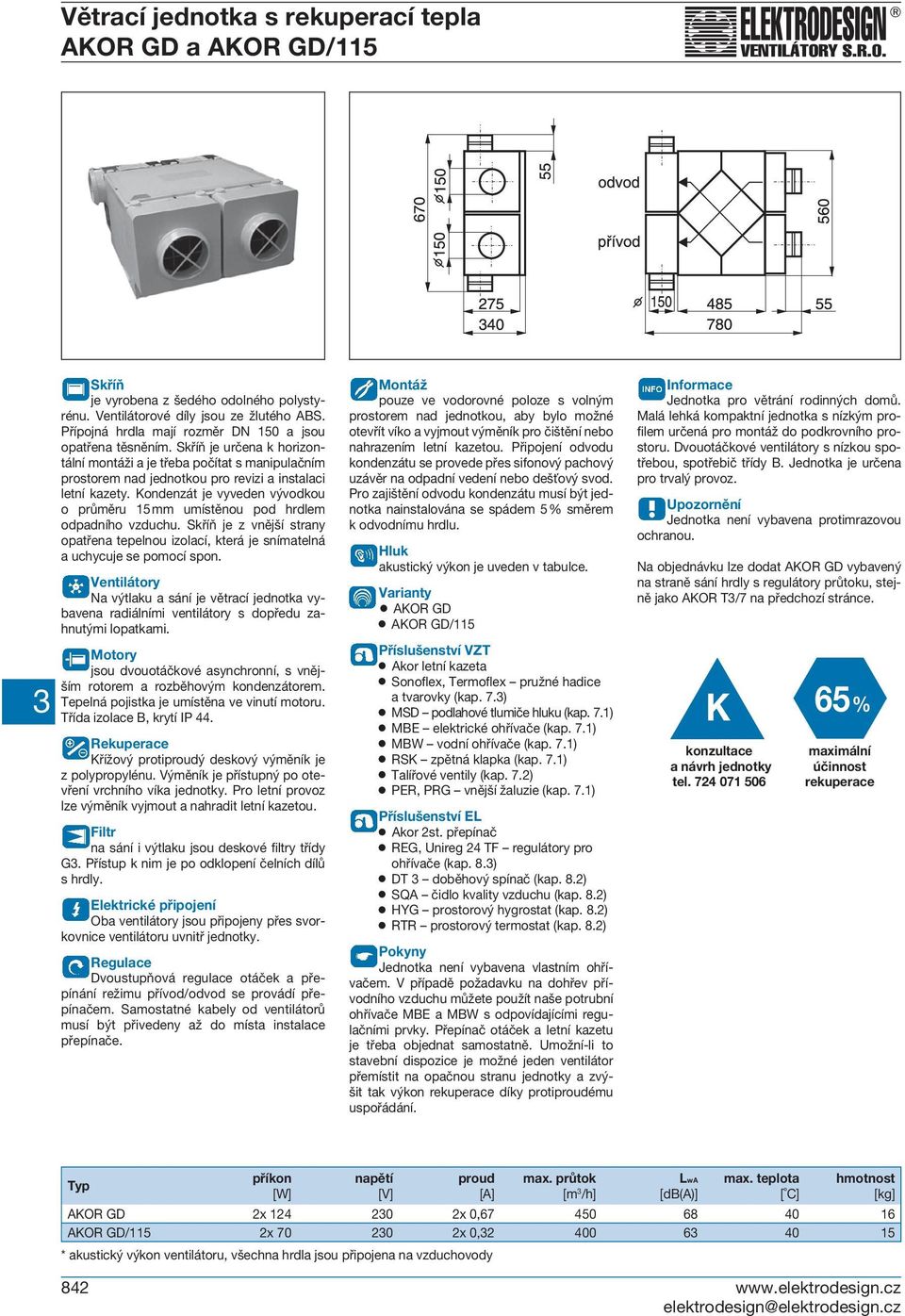

10 AKOR GD a AKOR GD/115 Skříň je vyrobena z šedého odolného polystyrénu. Ventilátorové díly jsou ze žlutého ABS. Přípojná hrdla mají rozměr DN 150 a jsou opatřena těsněním. Skříň je určena k horizontální montáži a je třeba počítat s manipulačním prostorem nad jednotkou pro revizi a instalaci letní kazety. Kondenzát je vyveden vývodkou o průměru 15 mm umístěnou pod hrdlem odpadního vzduchu. Skříň je z vnější strany opatřena tepelnou izolací, která je snímatelná a uchycuje se pomocí spon. Ventilátory Na výtlaku a sání je větrací jednotka vybavena radiálními ventilátory s dopředu zahnutými lopatkami. Motory jsou dvouotáčkové asynchronní, s vnějším rotorem a rozběhovým kondenzátorem. Tepelná pojistka je umístěna ve vinutí motoru. Třída izolace B, krytí IP 44. Rekuperace Křížový protiproudý deskový výměník je z polypropylénu. Výměník je přístupný po otevření vrchního víka jednotky. Pro letní provoz lze výměník vyjmout a nahradit letní kazetou. Filtr na sání i výtlaku jsou deskové filtry třídy G. Přístup k nim je po odklopení čelních dílů s hrdly. Elektrické připojení Oba ventilátory jsou připojeny přes svorkovnice ventilátoru uvnitř jednotky. Regulace Dvoustupňová regulace otáček a přepínání režimu přívod/odvod se provádí přepínačem. Samostatné kabely od ventilátorů musí být přivedeny až do místa instalace přepínače. Montáž pouze ve vodorovné poloze s volným prostorem nad jednotkou, aby bylo možné otevřít víko a vyjmout výměník pro čištění nebo nahrazením letní kazetou. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr na odpadní vedení nebo dešťový svod. Pro zajištění odvodu kondenzátu musí být jednotka nainstalována se spádem 5 % směrem k odvodnímu hrdlu. Hluk akustický výkon je uveden v tabulce. Varianty AKOR GD AKOR GD/115 Příslušenství VZT Akor letní kazeta Sonoflex, Termoflex pružné hadice a tvarovky (kap. 7.) MSD podlahové tlumiče hluku (kap. 7.1) MBE elektrické ohřívače (kap. 7.1) MBW vodní ohřívače (kap. 7.1) RSK zpětná klapka (kap. 7.1) Talířové ventily (kap. 7.2) PER, PRG vnější žaluzie (kap. 7.1) Příslušenství EL Akor 2st. přepínač REG, Unireg 24 TF regulátory pro ohřívače (kap. 8.) DT doběhový spínač (kap. 8.2) SQA čidlo kvality vzduchu (kap. 8.2) HYG prostorový hygrostat (kap. 8.2) RTR prostorový termostat (kap. 8.2) Pokyny Jednotka není vybavena vlastním ohřívačem. V případě požadavku na dohřev přívodního vzduchu můžete použít naše potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky. Přepínač otáček a letní kazetu je třeba objednat samostatně. Umožní-li to stavební dispozice je možné jeden ventilátor přemístit na opačnou stranu jednotky a zvýšit tak výkon rekuperace díky protiproudému uspořádání. Informace Jednotka pro větrání rodinných domů. Malá lehká kompaktní jednotka s nízkým profilem určená pro montáž do podkrovního prostoru. Dvouotáčkové ventilátory s nízkou spotřebou, spotřebič třídy B. Jednotka je určena pro trvalý provoz. Upozornění Jednotka není vybavena protimrazovou ochranou. Na objednávku lze dodat AKOR GD vybavený na straně sání hrdly s regulátory průtoku, stejně jako AKOR T/7 na předchozí stránce. K konzultace a návrh jednotky tel % maximální účinnost rekuperace Typ příkon [W] napětí [V] proud [A] * akustický výkon ventilátoru, všechna hrdla jsou připojena na vzduchovody max. průtok [m /h] LwA [db(a)] max. teplota [ C] hmotnost [kg] AKOR GD 2x x 0, AKOR GD/115 2x x 0, elektrodesign@elektrodesign.cz

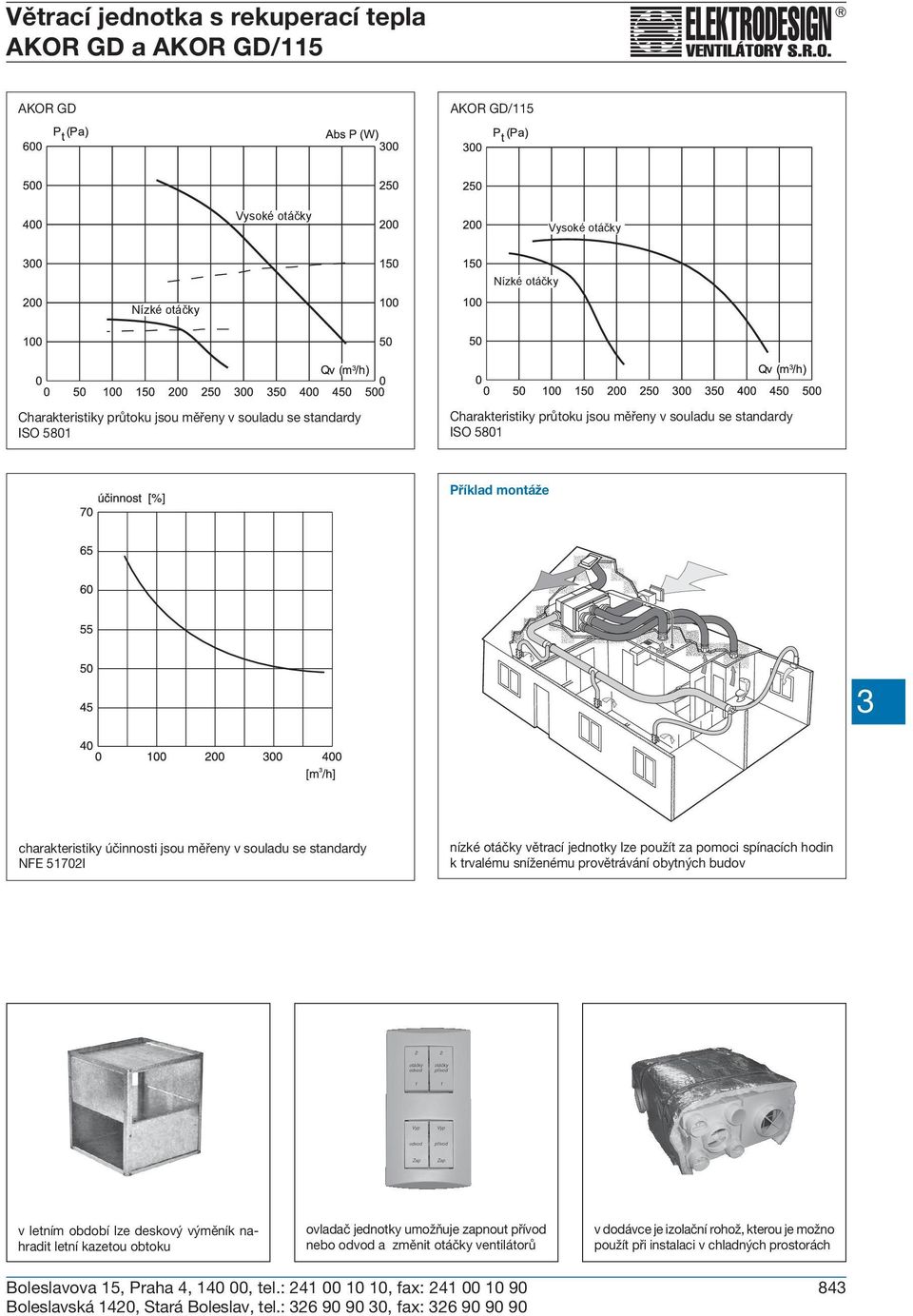

11 AKOR GD a AKOR GD/115 AKOR GD AKOR GD/115 Vysoké otáčky Vysoké otáčky Nízké otáčky Nízké otáčky Charakteristiky průtoku jsou měřeny v souladu se standardy ISO 5801 Charakteristiky průtoku jsou měřeny v souladu se standardy ISO 5801 Příklad montáže charakteristiky účinnosti jsou měřeny v souladu se standardy NFE 51702I nízké otáčky větrací jednotky lze použít za pomoci spínacích hodin k trvalému sníženému provětrávání obytných budov v letním období lze deskový výměník nahradit letní kazetou obtoku ovladač jednotky umožňuje zapnout přívod nebo odvod a změnit otáčky ventilátorů v dodávce je izolační rohož, kterou je možno použít při instalaci v chladných prostorách Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

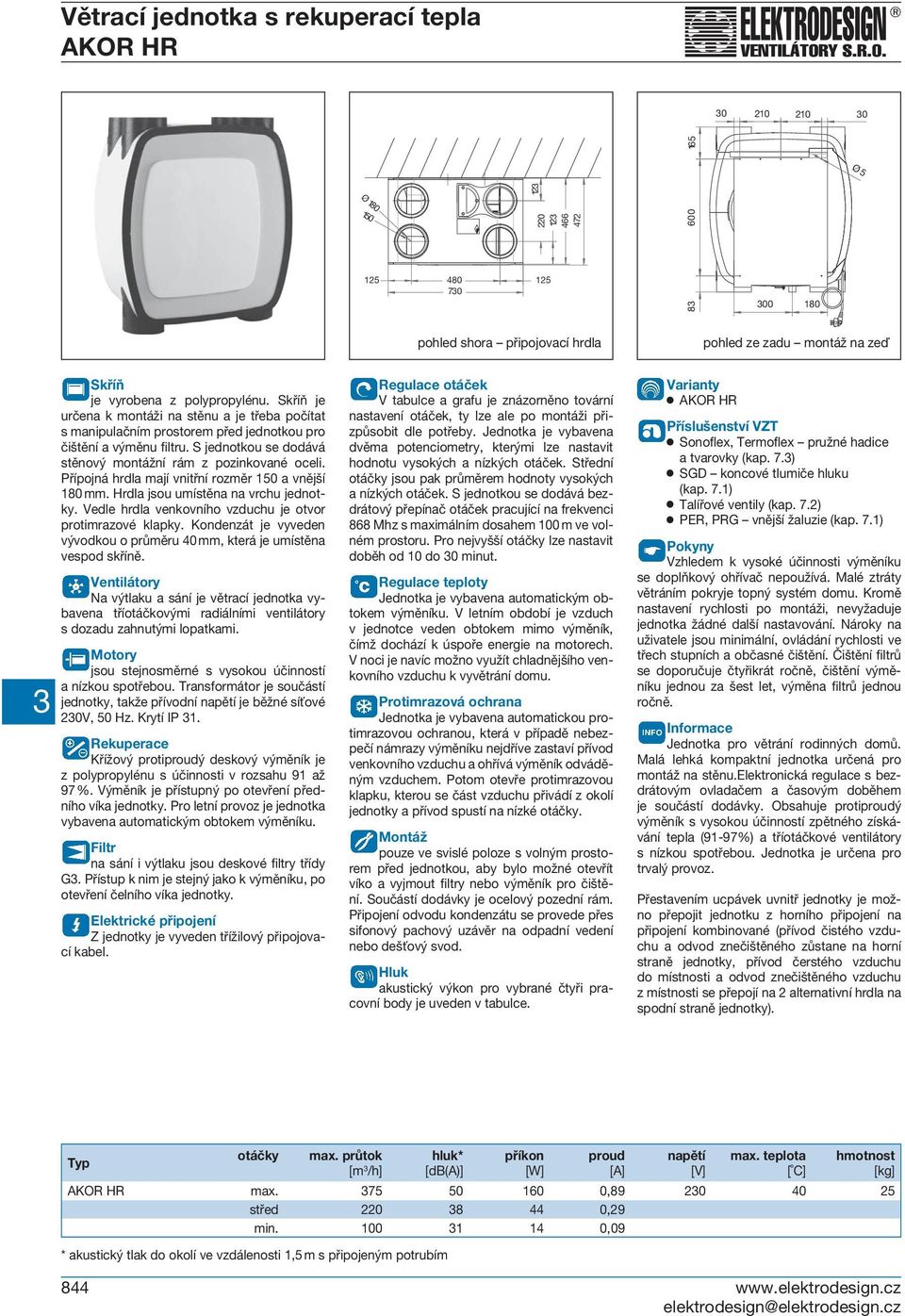

12 AKOR HR Ø Ø5 pohled shora připojovací hrdla pohled ze zadu montáž na zeď Skříň je vyrobena z polypropylénu. Skříň je určena k montáži na stěnu a je třeba počítat s manipulačním prostorem před jednotkou pro čištění a výměnu filtru. S jednotkou se dodává stěnový montážní rám z pozinkované oceli. Přípojná hrdla mají vnitřní rozměr 150 a vnější 180 mm. Hrdla jsou umístěna na vrchu jednotky. Vedle hrdla venkovního vzduchu je otvor protimrazové klapky. Kondenzát je vyveden vývodkou o průměru 40 mm, která je umístěna vespod skříně. Ventilátory Na výtlaku a sání je větrací jednotka vybavena tříotáčkovými radiálními ventilátory s dozadu zahnutými lopatkami. Motory jsou stejnosměrné s vysokou účinností a nízkou spotřebou. Transformátor je součástí jednotky, takže přívodní napětí je běžné síťové 20V, 50 Hz. Krytí IP 1. Rekuperace Křížový protiproudý deskový výměník je z polypropylénu s účinnosti v rozsahu 91 až 97 %. Výměník je přístupný po otevření předního víka jednotky. Pro letní provoz je jednotka vybavena automatickým obtokem výměníku. Filtr na sání i výtlaku jsou deskové filtry třídy G. Přístup k nim je stejný jako k výměníku, po otevření čelního víka jednotky. Elektrické připojení Z jednotky je vyveden třížilový připojovací kabel. Regulace otáček V tabulce a grafu je znázorněno tovární nastavení otáček, ty lze ale po montáži přizpůsobit dle potřeby. Jednotka je vybavena dvěma potenciometry, kterými lze nastavit hodnotu vysokých a nízkých otáček. Střední otáčky jsou pak průměrem hodnoty vysokých a nízkých otáček. S jednotkou se dodává bezdrátový přepínač otáček pracující na frekvenci 868 Mhz s maximálním dosahem 100 m ve volném prostoru. Pro nejvyšší otáčky lze nastavit doběh od 10 do 0 minut. Regulace teploty Jednotka je vybavena automatickým obtokem výměníku. V letním období je vzduch v jednotce veden obtokem mimo výměník, čímž dochází k úspoře energie na motorech. V noci je navíc možno využít chladnějšího venkovního vzduchu k vyvětrání domu. Protimrazová ochrana Jednotka je vybavena automatickou protimrazovou ochranou, která v případě nebezpečí námrazy výměníku nejdříve zastaví přívod venkovního vzduchu a ohřívá výměník odváděným vzduchem. Potom otevře protimrazovou klapku, kterou se část vzduchu přivádí z okolí jednotky a přívod spustí na nízké otáčky. Montáž pouze ve svislé poloze s volným prostorem před jednotkou, aby bylo možné otevřít víko a vyjmout filtry nebo výměník pro čištění. Součástí dodávky je ocelový pozední rám. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr na odpadní vedení nebo dešťový svod. Hluk akustický výkon pro vybrané čtyři pracovní body je uveden v tabulce. Varianty AKOR HR Příslušenství VZT Sonoflex, Termoflex pružné hadice a tvarovky (kap. 7.) SGD koncové tlumiče hluku (kap. 7.1) Talířové ventily (kap. 7.2) PER, PRG vnější žaluzie (kap. 7.1) Pokyny Vzhledem k vysoké účinnosti výměníku se doplňkový ohřívač nepoužívá. Malé ztráty větráním pokryje topný systém domu. Kromě nastavení rychlosti po montáži, nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální, ovládání rychlosti ve třech stupních a občasné čištění. Čištění filtrů se doporučuje čtyřikrát ročně, čištění výměníku jednou za šest let, výměna filtrů jednou ročně. Informace Jednotka pro větrání rodinných domů. Malá lehká kompaktní jednotka určená pro montáž na stěnu.elektronická regulace s bezdrátovým ovladačem a časovým doběhem je součástí dodávky. Obsahuje protiproudý výměník s vysokou účinností zpětného získávání tepla (91-97%) a tříotáčkové ventilátory s nízkou spotřebou. Jednotka je určena pro trvalý provoz. Přestavením ucpávek uvnitř jednotky je možno přepojit jednotku z horního připojení na připojení kombinované (přívod čistého vzduchu a odvod znečištěného zůstane na horní straně jednotky, přívod čerstého vzduchu do místnosti a odvod znečištěného vzduchu z místnosti se přepojí na 2 alternativní hrdla na spodní straně jednotky). Typ otáčky max. průtok [m /h] hluk* [db(a)] * akustický tlak do okolí ve vzdálenosti 1,5 m s připojeným potrubím příkon [W] elektrodesign@elektrodesign.cz proud [A] napětí [V] max. teplota [ C] hmotnost [kg] AKOR HR max , střed ,29 min ,09

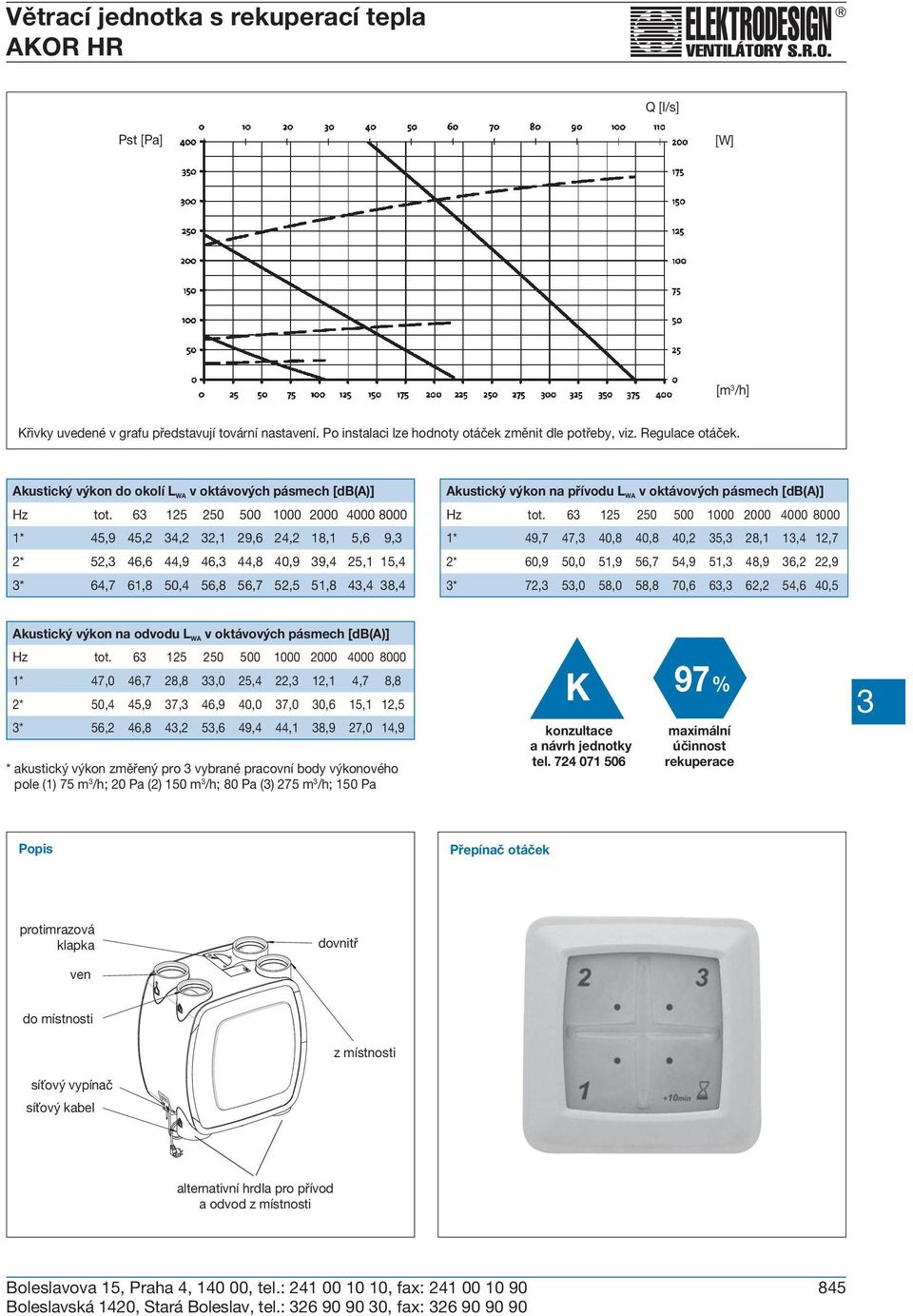

13 AKOR HR Q [l/s] Pst [Pa] P [W] Q [m /h] Křivky uvedené v grafu představují tovární nastavení. Po instalaci lze hodnoty otáček změnit dle potřeby, viz. Regulace otáček. Akustický výkon do okolí L WA v oktávových pásmech [db(a)] Hz tot * 45,9 45,2 4,2 2,1 29,6 24,2 18,1 5,6 9, 2* 52, 46,6 44,9 46, 44,8 40,9 9,4 25,1 15,4 * 64,7 61,8 50,4 56,8 56,7 52,5 51,8 4,4 8,4 Akustický výkon na přívodu L WA v oktávových pásmech [db(a)] Hz tot * 49,7 47, 40,8 40,8 40,2 5, 28,1 1,4 12,7 2* 60,9 50,0 51,9 56,7 54,9 51, 48,9 6,2 22,9 * 72, 5,0 58,0 58,8 70,6 6, 62,2 54,6 40,5 Akustický výkon na odvodu L WA v oktávových pásmech [db(a)] Hz tot * 47,0 46,7 28,8,0 25,4 22, 12,1 4,7 8,8 2* 50,4 45,9 7, 46,9 40,0 7,0 0,6 15,1 12,5 * 56,2 46,8 4,2 5,6 49,4 44,1 8,9 27,0 14,9 * akustický výkon změřený pro vybrané pracovní body výkonového pole (1) 75 m /h; 20 Pa (2) 150 m /h; 80 Pa () 275 m /h; 150 Pa K konzultace a návrh jednotky tel % maximální účinnost rekuperace Popis Přepínač otáček protimrazová klapka dovnitř ven do místnosti z místnosti síťový vypínač síťový kabel alternativní hrdla pro přívod a odvod z místnosti Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

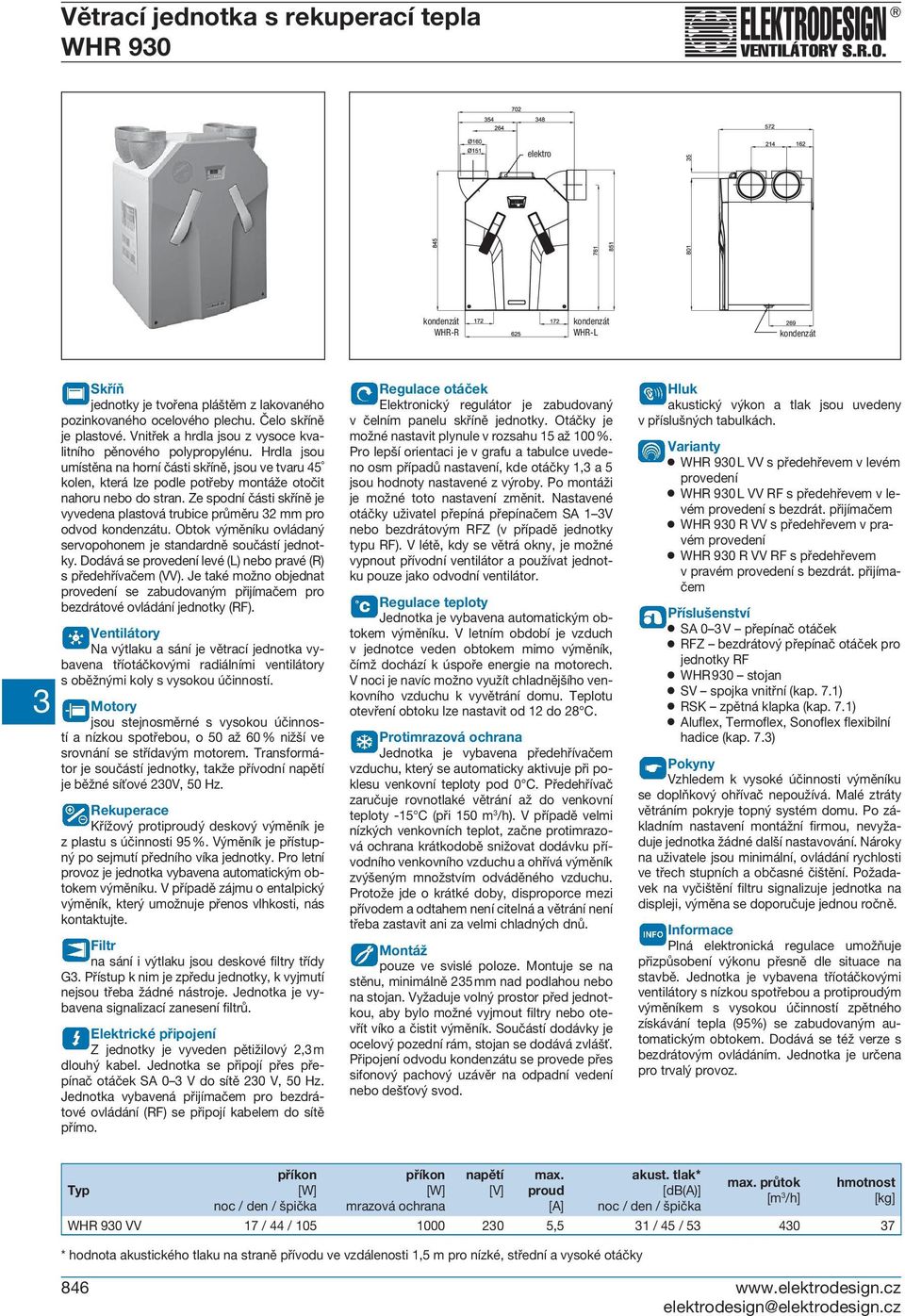

14 WHR 90 elektro kondenzát WHR-R kondenzát WHR-L kondenzát Skříň jednotky je tvořena pláštěm z lakovaného pozinkovaného ocelového plechu. Čelo skříně je plastové. Vnitřek a hrdla jsou z vysoce kvalitního pěnového polypropylénu. Hrdla jsou umístěna na horní části skříně, jsou ve tvaru 45 kolen, která lze podle potřeby montáže otočit nahoru nebo do stran. Ze spodní části skříně je vyvedena plastová trubice průměru 2 mm pro odvod kondenzátu. Obtok výměníku ovládaný servopohonem je standardně součástí jednotky. Dodává se provedení levé (L) nebo pravé (R) s předehřívačem (VV). Je také možno objednat provedení se zabudovaným přijímačem pro bezdrátové ovládání jednotky (RF). Ventilátory Na výtlaku a sání je větrací jednotka vybavena tříotáčkovými radiálními ventilátory s oběžnými koly s vysokou účinností. Motory jsou stejnosměrné s vysokou účinností a nízkou spotřebou, o 50 až 60 % nižší ve srovnání se střídavým motorem. Transformátor je součástí jednotky, takže přívodní napětí je běžné síťové 20V, 50 Hz. Rekuperace Křížový protiproudý deskový výměník je z plastu s účinnosti 95 %. Výměník je přístupný po sejmutí předního víka jednotky. Pro letní provoz je jednotka vybavena automatickým obtokem výměníku. V případě zájmu o entalpický výměník, který umožnuje přenos vlhkosti, nás kontaktujte. Filtr na sání i výtlaku jsou deskové filtry třídy G. Přístup k nim je zpředu jednotky, k vyjmutí nejsou třeba žádné nástroje. Jednotka je vybavena signalizací zanesení filtrů. Elektrické připojení Z jednotky je vyveden pětižilový 2, m dlouhý kabel. Jednotka se připojí přes přepínač otáček SA 0 V do sítě 20 V, 50 Hz. Jednotka vybavená přijímačem pro bezdrátové ovládání (RF) se připojí kabelem do sítě přímo. Regulace otáček Elektronický regulátor je zabudovaný v čelním panelu skříně jednotky. Otáčky je možné nastavit plynule v rozsahu 15 až 100 %. Pro lepší orientaci je v grafu a tabulce uvedeno osm případů nastavení, kde otáčky 1, a 5 jsou hodnoty nastavené z výroby. Po montáži je možné toto nastavení změnit. Nastavené otáčky uživatel přepíná přepínačem SA 1 V nebo bezdrátovým RFZ (v případě jednotky typu RF). V létě, kdy se větrá okny, je možné vypnout přívodní ventilátor a používat jednotku pouze jako odvodní ventilátor. Regulace teploty Jednotka je vybavena automatickým obtokem výměníku. V letním období je vzduch v jednotce veden obtokem mimo výměník, čímž dochází k úspoře energie na motorech. V noci je navíc možno využít chladnějšího venkovního vzduchu k vyvětrání domu. Teplotu otevření obtoku lze nastavit od 12 do 28 C. Protimrazová ochrana Jednotka je vybavena předehřívačem vzduchu, který se automaticky aktivuje při poklesu venkovní teploty pod 0 C. Předehřívač zaručuje rovnotlaké větrání až do venkovní teploty -15 C (při 150 m /h). V případě velmi nízkých venkovních teplot, začne protimrazová ochrana krátkodobě snižovat dodávku přívodního venkovního vzduchu a ohřívá výměník zvýšeným množstvím odváděného vzduchu. Protože jde o krátké doby, disproporce mezi přívodem a odtahem není citelná a větrání není třeba zastavit ani za velmi chladných dnů. Montáž pouze ve svislé poloze. Montuje se na stěnu, minimálně 25 mm nad podlahou nebo na stojan. Vyžaduje volný prostor před jednotkou, aby bylo možné vyjmout filtry nebo otevřít víko a čistit výměník. Součástí dodávky je ocelový pozední rám, stojan se dodává zvlášť. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr na odpadní vedení nebo dešťový svod. Hluk akustický výkon a tlak jsou uvedeny v příslušných tabulkách. Varianty WHR 90 L VV s předehřevem v levém provedení WHR 90 L VV RF s předehřevem v levém provedení s bezdrát. přijímačem WHR 90 R VV s předehřevem v pravém provedení WHR 90 R VV RF s předehřevem v pravém provedení s bezdrát. přijímačem Příslušenství SA 0 V přepínač otáček RFZ bezdrátový přepínač otáček pro jednotky RF WHR 90 stojan SV spojka vnitřní (kap. 7.1) RSK zpětná klapka (kap. 7.1) Aluflex, Termoflex, Sonoflex flexibilní hadice (kap. 7.) Pokyny Vzhledem k vysoké účinnosti výměníku se doplňkový ohřívač nepoužívá. Malé ztráty větráním pokryje topný systém domu. Po základním nastavení montážní firmou, nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální, ovládání rychlosti ve třech stupních a občasné čištění. Požadavek na vyčištění filtru signalizuje jednotka na displeji, výměna se doporučuje jednou ročně. Informace Plná elektronická regulace umožňuje přizpůsobení výkonu přesně dle situace na stavbě. Jednotka je vybavena tříotáčkovými ventilátory s nízkou spotřebou a protiproudým výměníkem s vysokou účinností zpětného získávání tepla (95%) se zabudovaným automatickým obtokem. Dodává se též verze s bezdrátovým ovládáním. Jednotka je určena pro trvalý provoz. Typ příkon [W] noc / den / špička příkon [W] mrazová ochrana napětí [V] max. proud [A] akust. tlak* [db(a)] noc / den / špička max. průtok [m /h] hmotnost [kg] WHR 90 VV 17 / 44 / ,5 1 / 45 / * hodnota akustického tlaku na straně přívodu ve vzdálenosti 1,5 m pro nízké, střední a vysoké otáčky elektrodesign@elektrodesign.cz

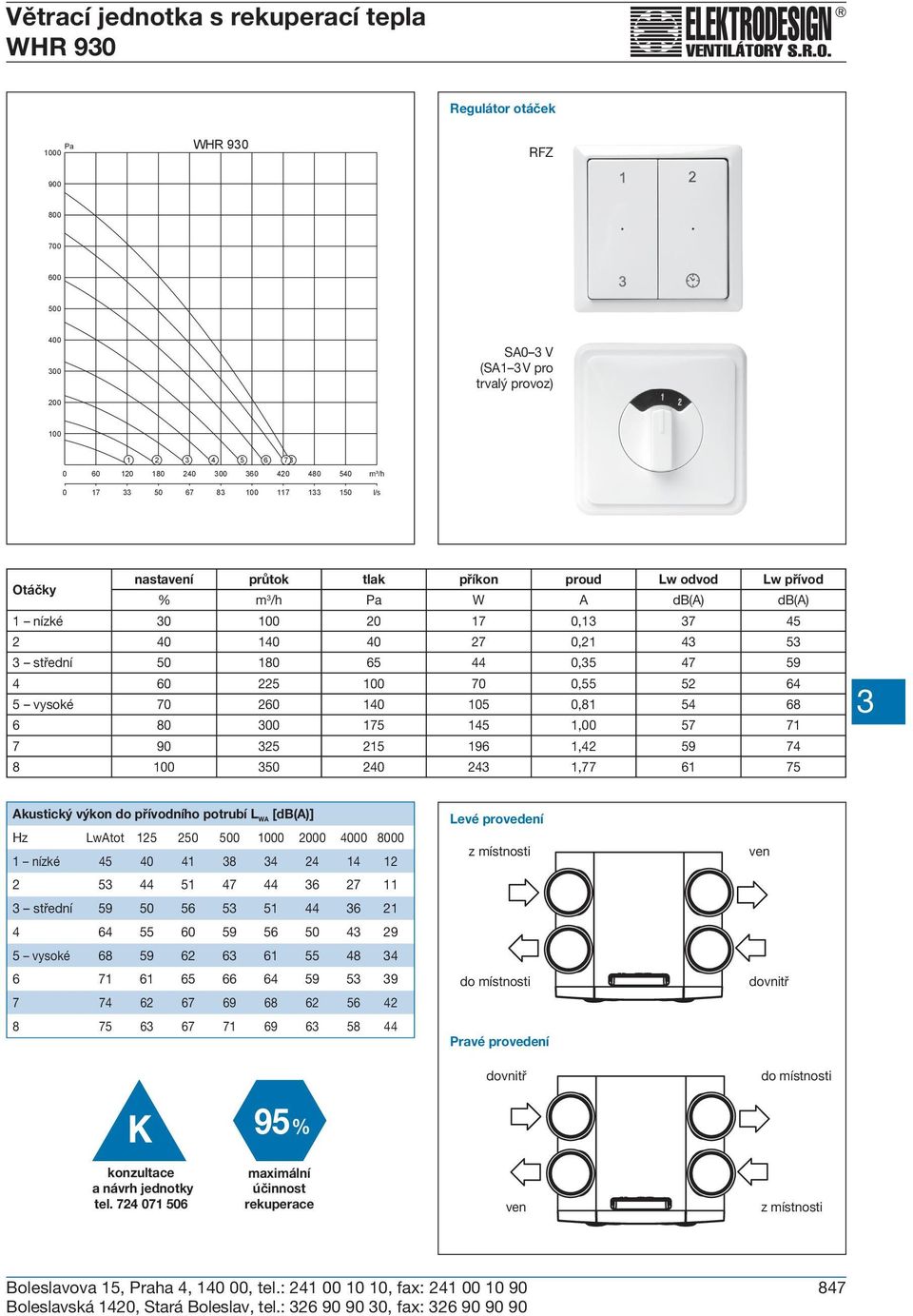

15 WHR 90 Regulátor otáček Pa 1000 WHR 90 RFZ SA0 V (SA1 V pro trvalý provoz) m³/h l/s Otáčky nastavení průtok tlak příkon proud Lw odvod Lw přívod % m /h Pa W A db(a) db(a) 1 nízké , , střední , , vysoké , , , , Akustický výkon do přívodního potrubí L WA [db(a)] Hz LwAtot nízké střední vysoké Levé provedení z místnosti do místnosti Pravé provedení dovnitř ven dovnitř do místnosti K 95 % konzultace a návrh jednotky tel maximální účinnost rekuperace ven z místnosti Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

16 WHR 950 Skříň jednotky je tvořena pláštěm z lakovaného hliníkového plechu. Čelo skříně je z ABS. Vnitřek a hrdla jsou z vysoce kvalitního pěnového polypropylénu. Hrdla jsou umístěna na horní části skříně. Ze spodní části skříně je vyvedena plastová trubice průměru 2 mm pro odvod kondenzátu. Dodává se provedení levé (L) nebo pravé (R) a dále provedení s obtokem výměníku (BL nebo BR) nebo bez. Konstrukce jednotky umožňuje její rozšíření o chladící díl, tepelné čerpadlo ARTIC 950. Ventilátory Na výtlaku a sání je větrací jednotka vybavena tříotáčkovými radiálními ventilátory s oběžnými koly s vysokou účinností Motory jsou stejnosměrné s vysokou účinností a nízkou spotřebou, o 50 až 60 % nižší ve srovnání se střídavým motorem. Transformátor je součástí jednotky, takže přívodní napětí je běžné síťové 20V, 50 Hz. Rekuperace Křížový protiproudý deskový výměník je z plastu s účinnosti 95 %. Výměník je přístupný po sejmutí předního víka jednotky. Ve verzi B je pro letní provoz jednotka vybavena automatickým obtokem výměníku. Filtry na sání i výtlaku jsou deskové filtry třídy G. Přístup k nim je zpředu jednotky, k vyjmutí nejsou třeba žádné nástroje. Jednotka je vybavena signalizací zanesení filtrů. Elektrické připojení Z jednotky je vyveden pětižilový 1,5 m dlouhý kabel. Jednotka se připojí přes přepínač otáček SA 0 V do sítě 20 V, 50 Hz. Alternativně lze k jednotce dokoupit sadu pro bezdrátové ovládání, potom se jednotka připojí do sítě přes přijímač RBO. Regulace otáček Elektronický regulátor je zabudovaný v čelním panelu skříně jednotky. Otáčky je možné nastavit v rozsahu 15 až 100 %. V grafu a tabulce je uvedeno 8 případů nastavení, kde otáčky 1, a 7 jsou hodnoty nastavené z výroby. Po montáži je možné nastavení změnit. Nastavené otáčky uživatel přepíná přepínačem SA 1-V nebo bezdrátovým RBZ (v případě použití bezdrátové sady). Regulace teploty Jednotka ve verzi B je vybavena automatickým obtokem. V letním období je vzduch v jednotce veden obtokem mimo výměník, čímž dochází k úspoře energie na motorech. V noci je navíc možno využít chladnějšího venkovního vzduchu k vyvětrání domu. Teplotu pro otevření obtoku lze nastavit v rozsahu 12 až 28 C. Jednotky vybavené obtokem lze rozšířit o chladící díl ARTIC 950. Protimrazová ochrana Automatická protimrazová ochrana v případě nebezpečí námrazy výměníku plynule sníží přívod venkovního vzduchu a ohřívá výměník odváděným vzduchem. Tímto způsobem většinou není třeba přívod vypnout a disproporce mezi přívodem a odtahem není citelná. Montáž pouze ve svislé poloze. Montuje se na stěnu, minimálně 25 mm nad podlahou nebo na stojan. Vyžaduje volný prostor před jednotkou, aby bylo možné vyjmout filtry nebo otevřít víko a čistit výměník. Součástí dodávky je ocelový pozední rám, stojan se dodává zvlášť. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr na odpadní vedení nebo dešťový svod. Hluk akustický výkon a tlak jsou uvedeny v příslušných tabulkách. Varianty WHR 950 L v levém provedení WHR 950 BL s obtokem v levém provedení WHR 950 R v pravém provedení WHR 950 BR s obtokem v pravém provedení Příslušenství ARTIC 950 chladící díl pro WHR 950 BL a BR SA 0 V přepínač otáček RBZ/RBO přepínač otáček bezdrátový (vysílač/přijímač) WHR 950 stojan SV spojka vnitřní (kap. 7.1) RSK zpětná klapka (kap. 7.1) Termoflex, Sonoflex hadice (kap. 7.) Pokyny Vzhledem k vysoké účinnosti výměníku se doplňkový ohřívač nepoužívá. Malé ztráty větráním pokryje topný systém domu. Po základním nastavení montážní firmou, nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální, ovládání rychlosti ve třech stupních a občasné čištění. Požadavek na vyčištění filtru signalizuje jednotka na displeji, výměna se doporučuje jednou ročně. Informace Plná elektronická regulace umožňuje přizpůsobení výkonu přesně dle situace na stavbě. Jednotka je vybavena tříotáčkovými ventilátory s nízkou spotřebou a protiproudým výměníkem s vysokou účinností zpětného získávání tepla (95%). Dodává se též verze s automatickým obtokem výměníku, sada pro bezdrátové ovládání a chladící nástavec ARTIC 950. Jednotka je určena pro trvalý provoz. Typ příkon [W] noc / den / špička napětí [V] max. proud [A] akust. tlak* [db(a)] noc / den / špička * hodnota akustického tlaku na straně přívodu ve vzdálenosti 1,5 m pro nízké, střední a vysoké otáčky max. průtok [m /h] hmotnost [kg] WHR /11/ ,5 45/5/ elektrodesign@elektrodesign.cz

17 WHR 950 Sada pro bezdrátové přepínání otáček Pa 1000 WHR 950 RBZ RBO m³/h l/s Otáčky nastavení průtok tlak příkon proud Lw odvod Lw přívod % m /h Pa W A db(a) db(a) 1 nízké , , střední , , , , vysoké , , Akustický výkon do přívodního potrubí L WA [db(a)] Hz tot nízké střední vysoké Levé provedení z místnosti do místnosti Pravé provedení dovnitř ven dovnitř do místnosti K 95 % konzultace a návrh jednotky tel maximální účinnost rekuperace ven z místnosti Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

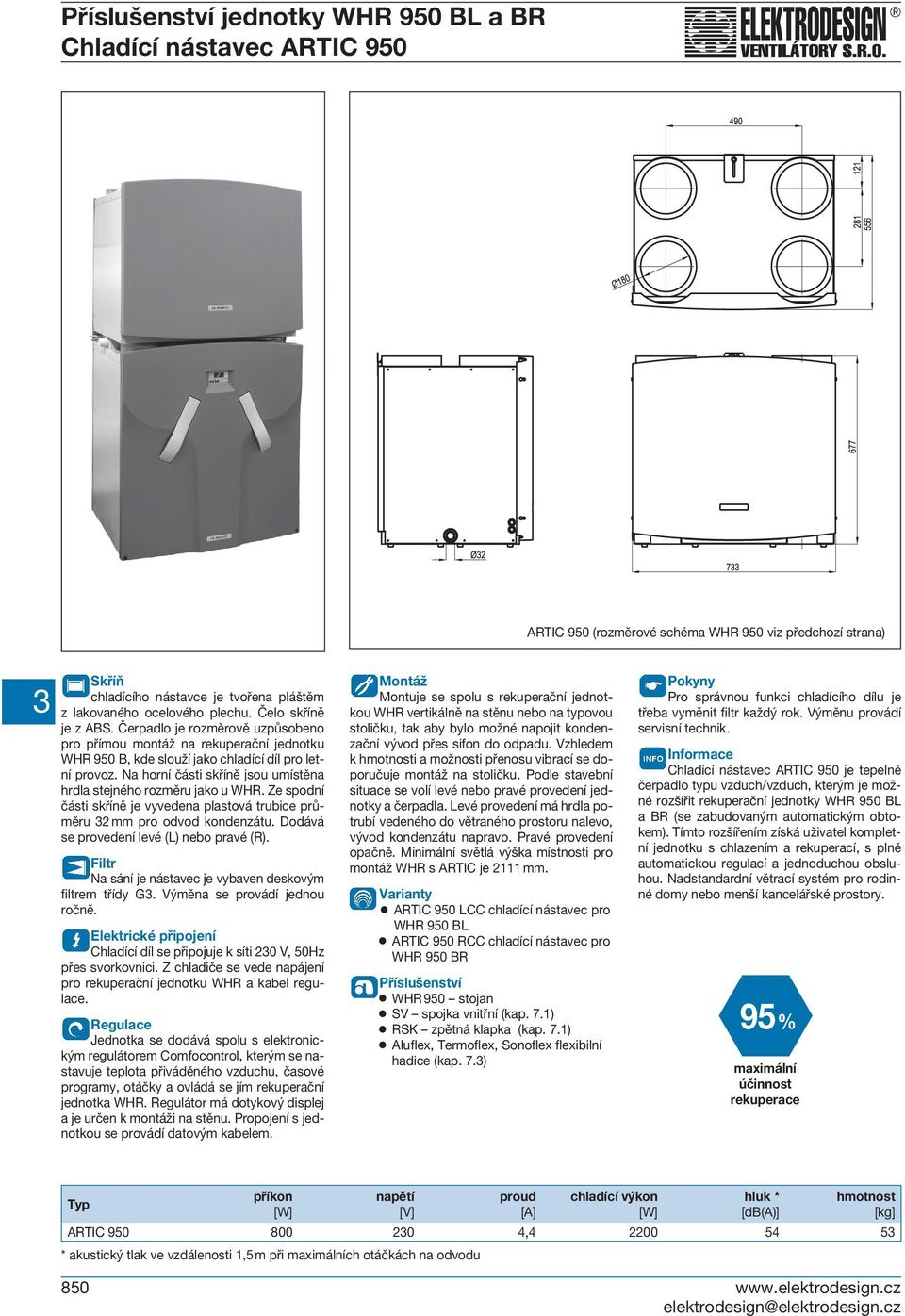

18 Příslušenství jednotky WHR 950 BL a BR Chladící nástavec ARTIC 950 ARTIC 950 (rozměrové schéma WHR 950 viz předchozí strana) Skříň chladícího nástavce je tvořena pláštěm z lakovaného ocelového plechu. Čelo skříně je z ABS. Čerpadlo je rozměrově uzpůsobeno pro přímou montáž na rekuperační jednotku WHR 950 B, kde slouží jako chladící díl pro letní provoz. Na horní části skříně jsou umístěna hrdla stejného rozměru jako u WHR. Ze spodní části skříně je vyvedena plastová trubice průměru 2 mm pro odvod kondenzátu. Dodává se provedení levé (L) nebo pravé (R). Filtr Na sání je nástavec je vybaven deskovým filtrem třídy G. Výměna se provádí jednou ročně. Elektrické připojení Chladící díl se připojuje k síti 20 V, 50Hz přes svorkovnici. Z chladiče se vede napájení pro rekuperační jednotku WHR a kabel regulace. Regulace Jednotka se dodává spolu s elektronickým regulátorem Comfocontrol, kterým se nastavuje teplota přiváděného vzduchu, časové programy, otáčky a ovládá se jím rekuperační jednotka WHR. Regulátor má dotykový displej a je určen k montáži na stěnu. Propojení s jednotkou se provádí datovým kabelem. Montáž Montuje se spolu s rekuperační jednotkou WHR vertikálně na stěnu nebo na typovou stoličku, tak aby bylo možné napojit kondenzační vývod přes sifon do odpadu. Vzhledem k hmotnosti a možnosti přenosu vibrací se doporučuje montáž na stoličku. Podle stavební situace se volí levé nebo pravé provedení jednotky a čerpadla. Levé provedení má hrdla potrubí vedeného do větraného prostoru nalevo, vývod kondenzátu napravo. Pravé provedení opačně. Minimální světlá výška místnosti pro montáž WHR s ARTIC je 2111 mm. Varianty ARTIC 950 LCC chladící nástavec pro WHR 950 BL ARTIC 950 RCC chladící nástavec pro WHR 950 BR Příslušenství WHR 950 stojan SV spojka vnitřní (kap. 7.1) RSK zpětná klapka (kap. 7.1) Aluflex, Termoflex, Sonoflex flexibilní hadice (kap. 7.) Pokyny Pro správnou funkci chladícího dílu je třeba vyměnit filtr každý rok. Výměnu provádí servisní technik. Informace Chladící nástavec ARTIC 950 je tepelné čerpadlo typu vzduch/vzduch, kterým je možné rozšířit rekuperační jednotky WHR 950 BL a BR (se zabudovaným automatickým obtokem). Tímto rozšířením získá uživatel kompletní jednotku s chlazením a rekuperací, s plně automatickou regulací a jednoduchou obsluhou. Nadstandardní větrací systém pro rodinné domy nebo menší kancelářské prostory. 95 % maximální účinnost rekuperace Typ příkon [W] napětí [V] elektrodesign@elektrodesign.cz proud [A] chladící výkon [W] hluk * [db(a)] hmotnost [kg] ARTIC , * akustický tlak ve vzdálenosti 1,5 m při maximálních otáčkách na odvodu

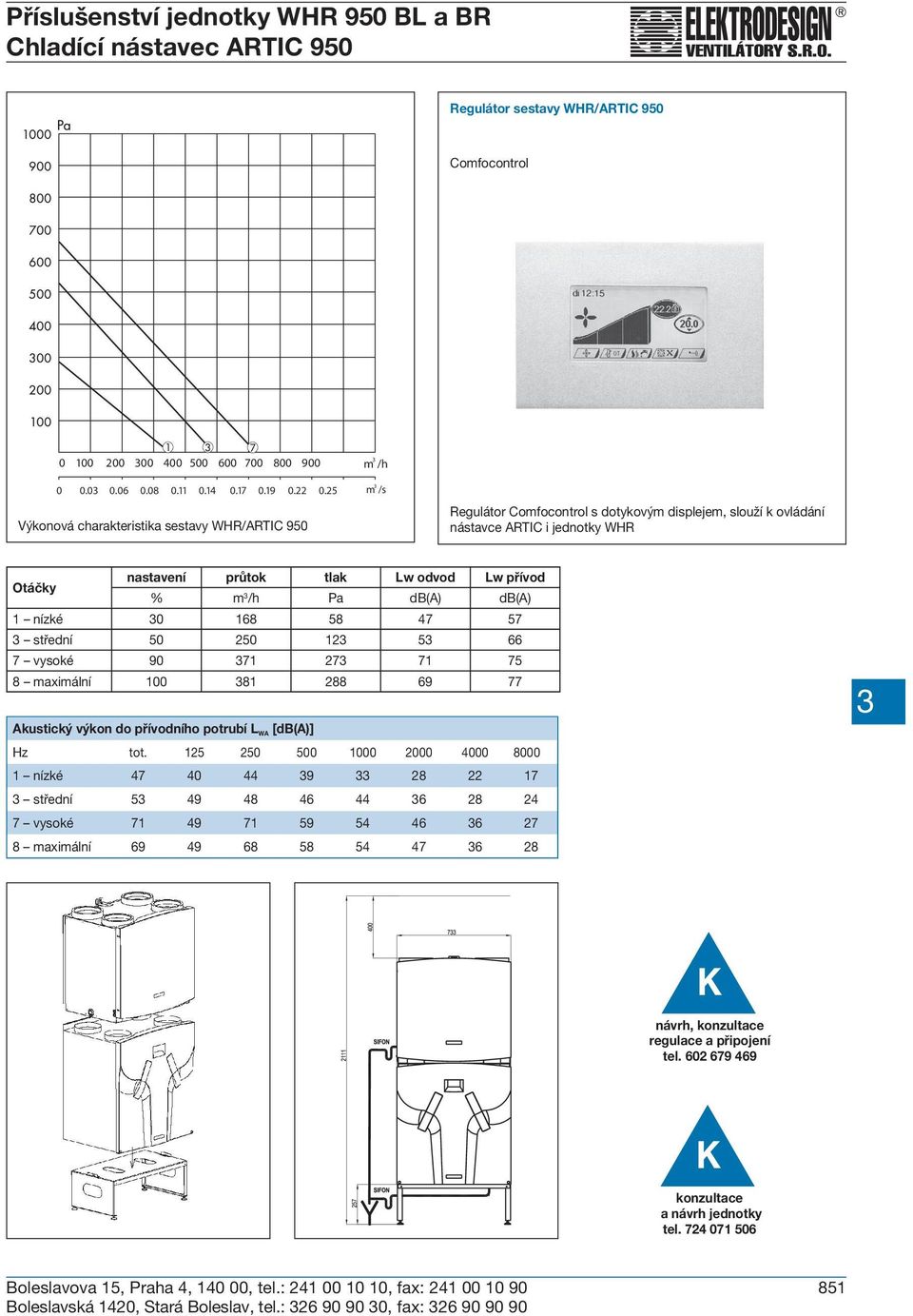

19 Příslušenství jednotky WHR 950 BL a BR Chladící nástavec ARTIC 950 Regulátor sestavy WHR/ARTIC 950 Comfocontrol m/h m/s Výkonová charakteristika sestavy WHR/ARTIC 950 Regulátor Comfocontrol s dotykovým displejem, slouží k ovládání nástavce ARTIC i jednotky WHR Otáčky nastavení průtok tlak Lw odvod Lw přívod % m /h Pa db(a) db(a) 1 nízké střední vysoké maximální Akustický výkon do přívodního potrubí L WA [db(a)] Hz tot nízké střední vysoké maximální K návrh, konzultace regulace a připojení tel K konzultace a návrh jednotky tel Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

20 RMR 600/ E1, E2 průchodky pro připojení ventilátoru K1 hrdlo pro odvod kondenzátu Pozn.: jednotka je univerzální, umožňuje přístup z obou stran Skříň Stěnové panely jsou vyrobeny z ocelového pozinkovaného plechu a jsou vyplněny tepelnou izolací. Vnitřní díly jednotky jsou přístupné revizními víky z obou stran, takže není třeba rozlišovat pravé a levé provedení. Skříň je určena k vertikální montáži na šiř. Vývod kondenzátu je pod hrdlem výtlaku odvodního vzduchu. Ventilátory Na výtlaku a sání je větrací jednotka vybavena radiálními ventilátory typu RM s dozadu zahnutými lopatkami. Motory jsou asynchronní, s vnějším rotorem. a rozběhovým kondenzátorem. Tepelná pojistka je ve vinutí motoru. Třída izolace B, krytí IP 44. Rekuperace Křížový protiproudý deskový výměník je z hliníku s účinností až 70%. Výměník je přístupný po otevření revizního víka z obou stran jednotky. Pro letní provoz lze výměník vyjmout a nahradit letní kazetou Filtr Na sání i výtlaku jsou deskové filtry třídy G4. Přístup k nim je po otevření revizního víka z obou stran jednotky. V případě požadavku na vyšší stupeň filtrace, lze deskové filtry vyjmout a použít filtrační kazety MFL s filtry MFR, které se umístí do potrubí. Regulace K jednotce je možno objednat jednotlivé regulační prvky nebo kompletní regulační sadu. Podle zvolené sestavy jsou k dispozici tyto sady: RSADA 04 pouze RMR RSADA 44 RMR a směšovací klapka MSKM MIX RSADA 402/VO/8 RMR a vodní ohřívač MBW RSADA 452/VO/8 RMR, MBW a MSKM MIX RSADA 502/EO/9 RMR a elektrický ohřívač MBE-R (vestavěný regulátor) RSADA 552/EO/9 RMR, MBE-R (vestavěný regulátor) a MSKM MIX Elektrické připojení Oba ventilátory jsou připojeny přes samostatnou svorkovnici, umístěnou uvnitř jednotky. Přívodní kabely, signální kabely čidel a regu lace se do jednotky přivádějí plastovými průchodkami ve stěně jednotky. Montáž pouze ve vertikální poloze na šířku. Levá a pravá varianta se nerozlišuje, skříň je univerzální. Před jednotkou je třeba mít manipulační prostor pro sejmutí víka a vyjmutí filtrů a výměníku. Pod jednotkou musí být prostor na instalaci sifonu pro odvod kondenzátu, jednotka se montuje se spádem 5% směrem k odvodnímu hrdlu. Hluk akustický výkon a tlak jsou uvedeny v příslušných tabulkách. Varianty RMR 600/200 Příslušenství VZT Sonoflex, Termoflex pružné hadice a tvarovky (kap. 7.) MAA, MTS tlumiče hluku (kap. 7.1) MBE elektrické ohřívače (kap. 7.1) MBW vodní ohřívače (kap. 7.1) RSK zpětná klapka (kap. 7.1) Talířové ventily (kap. 7.2) PER, PRG vnější žaluzie (kap. 7.1) Příslušenství EL RSADA komplet. regul. sada (kap.9) REG, Unireg 24 TF regulátory pro ohřívače (kap. 8.) DT doběhový spínač (kap. 8.2) SQA čidlo kvality vzduchu (kap. 8.2) HYG prostorový hygrostat (kap. 8.2) RTR prostorový termostat (kap. 8.2) Pokyny Díky své jednoduché konstrukci je jednotky RMR možné snadno doplnit o další vzduchotechnické prvky a tím zvýšit užitné vlastnosti jednotky. V případě požadavku na dohřev přívodního vzduchu můžete použít naše potrubní ohřívače MBE a MBW, při vyšších nárocích na filtraci jsou k dispozici filtrační kazety MFL s kapsovými filtry G, F5 a F7 a pro cirkulaci směšovací klapky MSKM MIX. Informace Jednotka pro větrání komerčních prostor. Středně velká jednotka v univerzální pravolevé skříni dodávaná ve třech velikostech. Určená pro montáž podél stěny. Dodáváme též typové regulační sady, vodní a elektrické ohřívače, směšovací klapky a externí filtry. Jednotka je určena pro trvalý provoz. Upozornění Jednotka není vybavena protimrazovou ochranou. PER plastová samotížná venkovní žaluzie, barva šedá PRG, TWG protidešťová žaluzie REB, REV regulátory otáček pod omítku, na omítku DTS 604 tlakový diferenciální snímač MAA tlumiče do kruhového potrubí Aluflex, Semiflex, Greyflex, Sonoflex flexohadice PT dveřní mřížka pro přívod vzduchu IT univerzální (přívodní i odvodní) talířový ventil MBW potrubní vodní ohřívač MBE potrubní elektrické ohřívače RMRLK kazeta letního obtoku Typ otáčky [min -1 ] příkon [W] napětí [V] * L wa tot je hodnota celkového akustického výkonu vyzařovaného do okolí jednotky (ref W) elektrodesign@elektrodesign.cz proud [A] průtok (200 Pa) [m /h] LwA tot [db(a)] max. teplota [ C] hmotnost [kg] RMR 600/ x x 0, * 40 77
