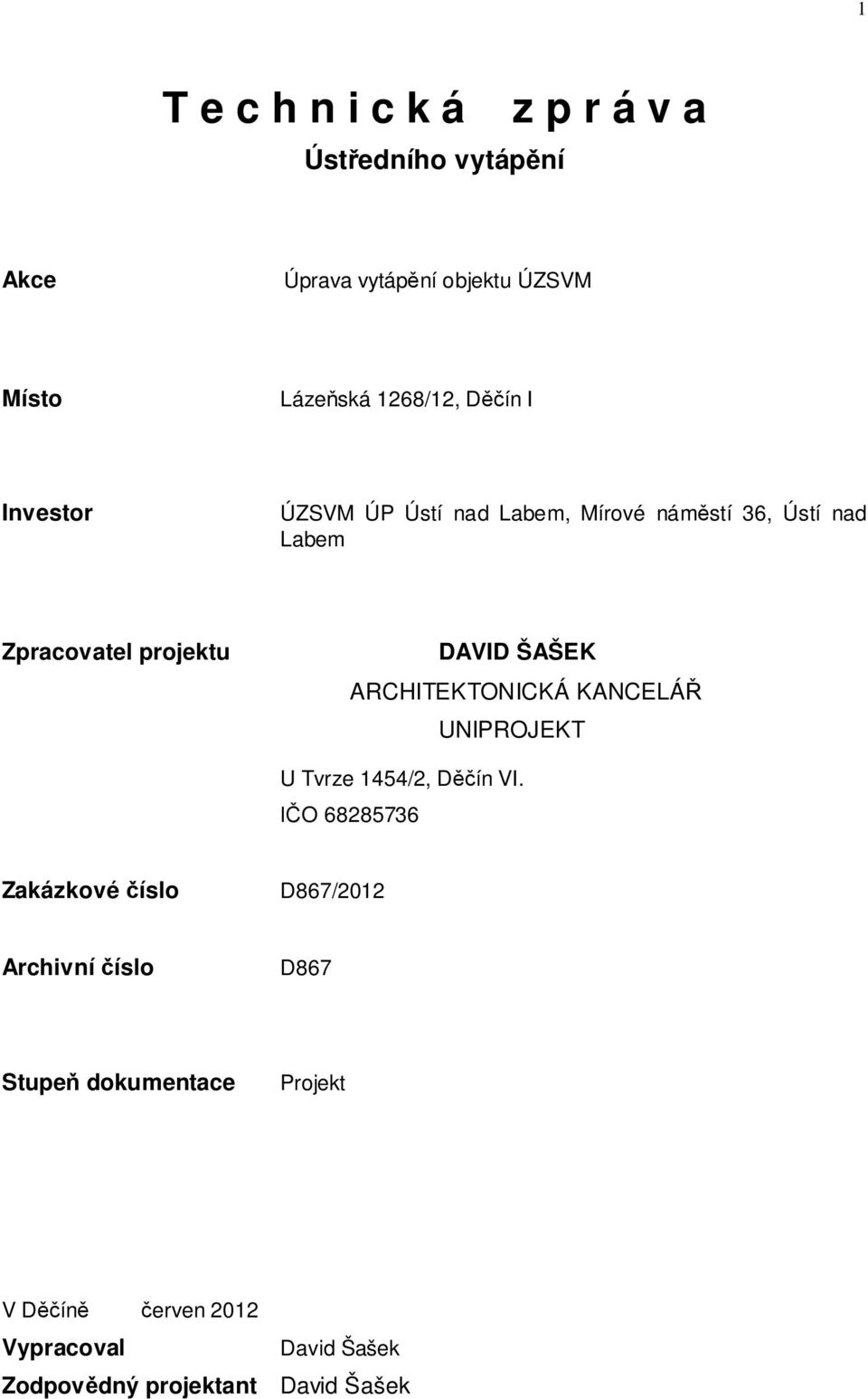

1 1 T e c h n i c k á z p r á v a Úst edního vytáp ní Akce Úprava vytáp ní objektu ÚZSVM Místo Láze ská 1268/12, D ín I Investor ÚZSVM ÚP Ústí nad Labem, Mírové nám stí 36, Ústí nad Labem Zpracovatel projektu DAVID ŠAŠEK ARCHITEKTONICKÁ KANCELÁ UNIPROJEKT U Tvrze 1454/2, D ín VI. O Zakázkové íslo D867/2012 Archivní íslo D867 Stupe dokumentace Projekt V D ín erven 2012 Vypracoval David Šašek Zodpov dný projektant David Šašek

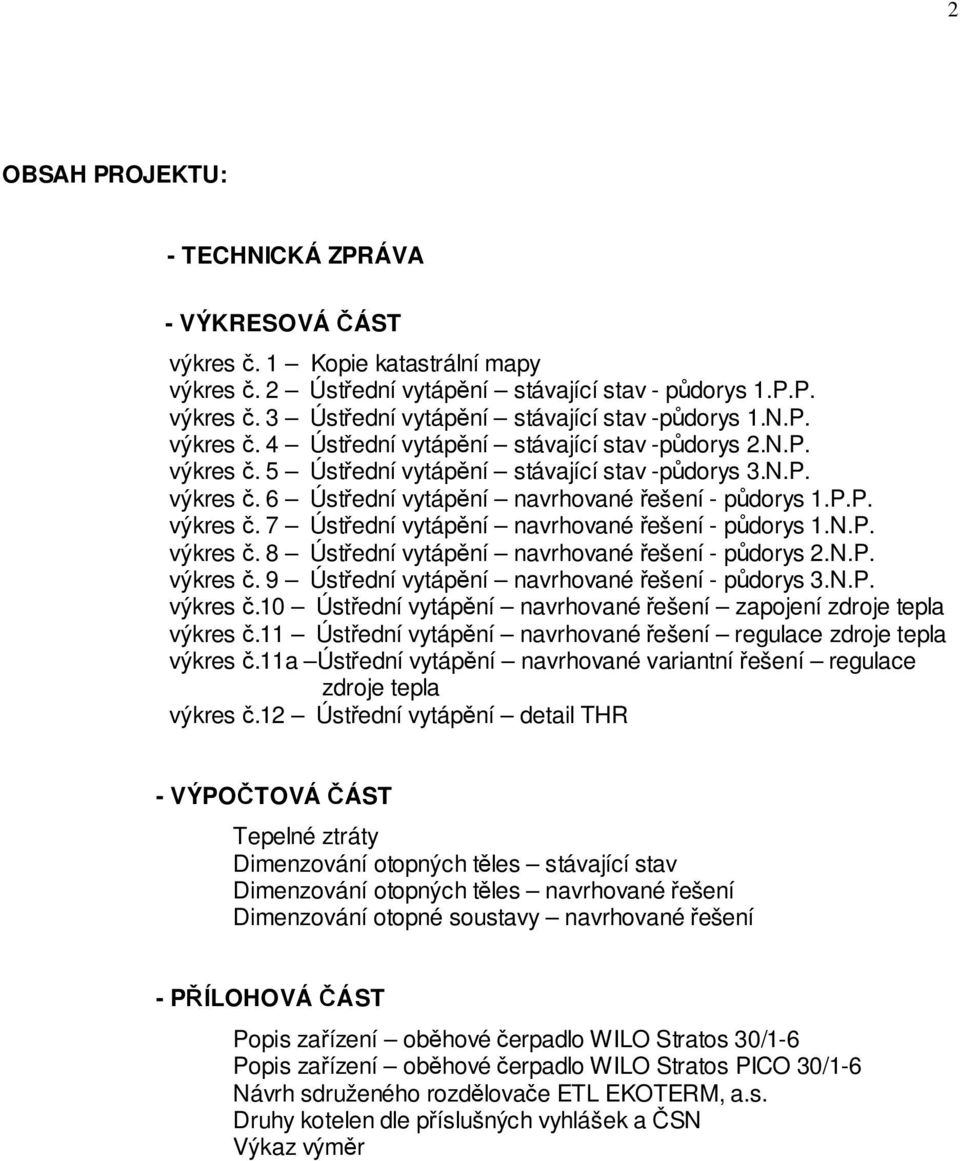

2 2 OBSAH PROJEKTU: - TECHNICKÁ ZPRÁVA - VÝKRESOVÁ ÁST výkres. 1 Kopie katastrální mapy výkres. 2 Úst ední vytáp ní stávající stav - p dorys 1.P.P. výkres. 3 Úst ední vytáp ní stávající stav -p dorys 1.N.P. výkres. 4 Úst ední vytáp ní stávající stav -p dorys 2.N.P. výkres. 5 Úst ední vytáp ní stávající stav -p dorys 3.N.P. výkres. 6 Úst ední vytáp ní navrhované ešení - p dorys 1.P.P. výkres. 7 Úst ední vytáp ní navrhované ešení - p dorys 1.N.P. výkres. 8 Úst ední vytáp ní navrhované ešení - p dorys 2.N.P. výkres. 9 Úst ední vytáp ní navrhované ešení - p dorys 3.N.P. výkres.10 Úst ední vytáp ní navrhované ešení zapojení zdroje tepla výkres.11 Úst ední vytáp ní navrhované ešení regulace zdroje tepla výkres.11a Úst ední vytáp ní navrhované variantní ešení regulace zdroje tepla výkres.12 Úst ední vytáp ní detail THR - VÝPO TOVÁ ÁST Tepelné ztráty Dimenzování otopných t les stávající stav Dimenzování otopných t les navrhované ešení Dimenzování otopné soustavy navrhované ešení - P ÍLOHOVÁ ÁST Popis za ízení ob hové erpadlo WILO Stratos 30/1-6 Popis za ízení ob hové erpadlo WILO Stratos PICO 30/1-6 Návrh sdruženého rozd lova e ETL EKOTERM, a.s. Druhy kotelen dle p íslušných vyhlášek a SN Výkaz vým r

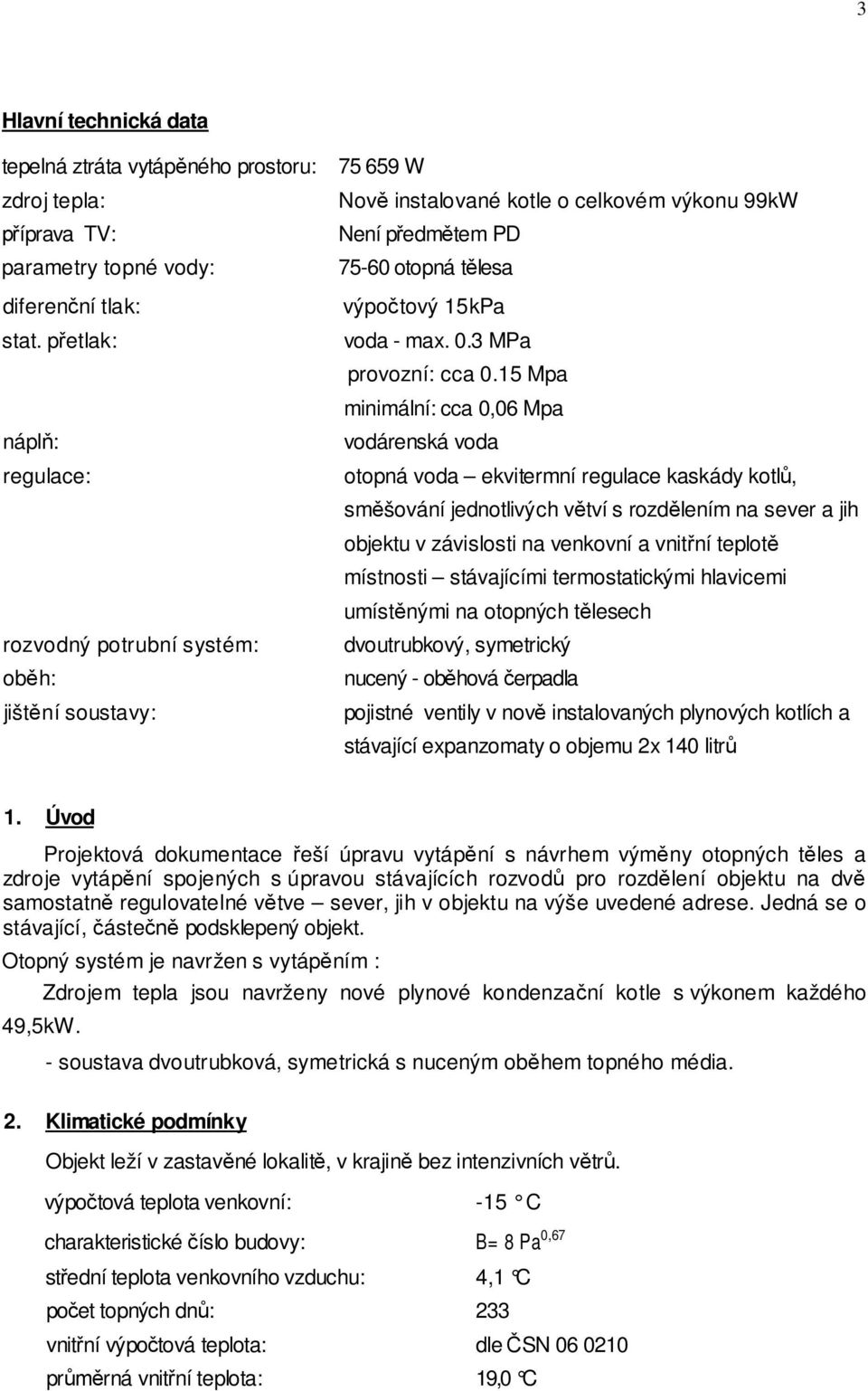

3 3 Hlavní technická data tepelná ztráta vytáp ného prostoru: W zdroj tepla: Nov instalované kotle o celkovém výkonu 99kW íprava TV: Není p edm tem PD parametry topné vody: otopná t lesa diferen ní tlak: stat. p etlak: nápl : regulace: rozvodný potrubní systém: ob h: jišt ní soustavy: výpo tový 15kPa voda - max. 0.3 MPa provozní: cca 0.15 Mpa minimální: cca 0,06 Mpa vodárenská voda otopná voda ekvitermní regulace kaskády kotl, sm šování jednotlivých v tví s rozd lením na sever a jih objektu v závislosti na venkovní a vnit ní teplot místnosti stávajícími termostatickými hlavicemi umíst nými na otopných t lesech dvoutrubkový, symetrický nucený - ob hová erpadla pojistné ventily v nov instalovaných plynových kotlích a stávající expanzomaty o objemu 2x 140 litr 1. Úvod Projektová dokumentace eší úpravu vytáp ní s návrhem vým ny otopných t les a zdroje vytáp ní spojených s úpravou stávajících rozvod pro rozd lení objektu na dv samostatn regulovatelné v tve sever, jih v objektu na výše uvedené adrese. Jedná se o stávající, áste podsklepený objekt. Otopný systém je navržen s vytáp ním : 49,5kW. Zdrojem tepla jsou navrženy nové plynové kondenza ní kotle s výkonem každého - soustava dvoutrubková, symetrická s nuceným ob hem topného média. 2. Klimatické podmínky Objekt leží v zastav né lokalit, v krajin bez intenzivních v tr. výpo tová teplota venkovní: -15 C charakteristické íslo budovy: B= 8 Pa 0,67 st ední teplota venkovního vzduchu: 4,1 C po et topných dn : 233 vnit ní výpo tová teplota: dle SN pr rná vnit ní teplota: 19,0 C

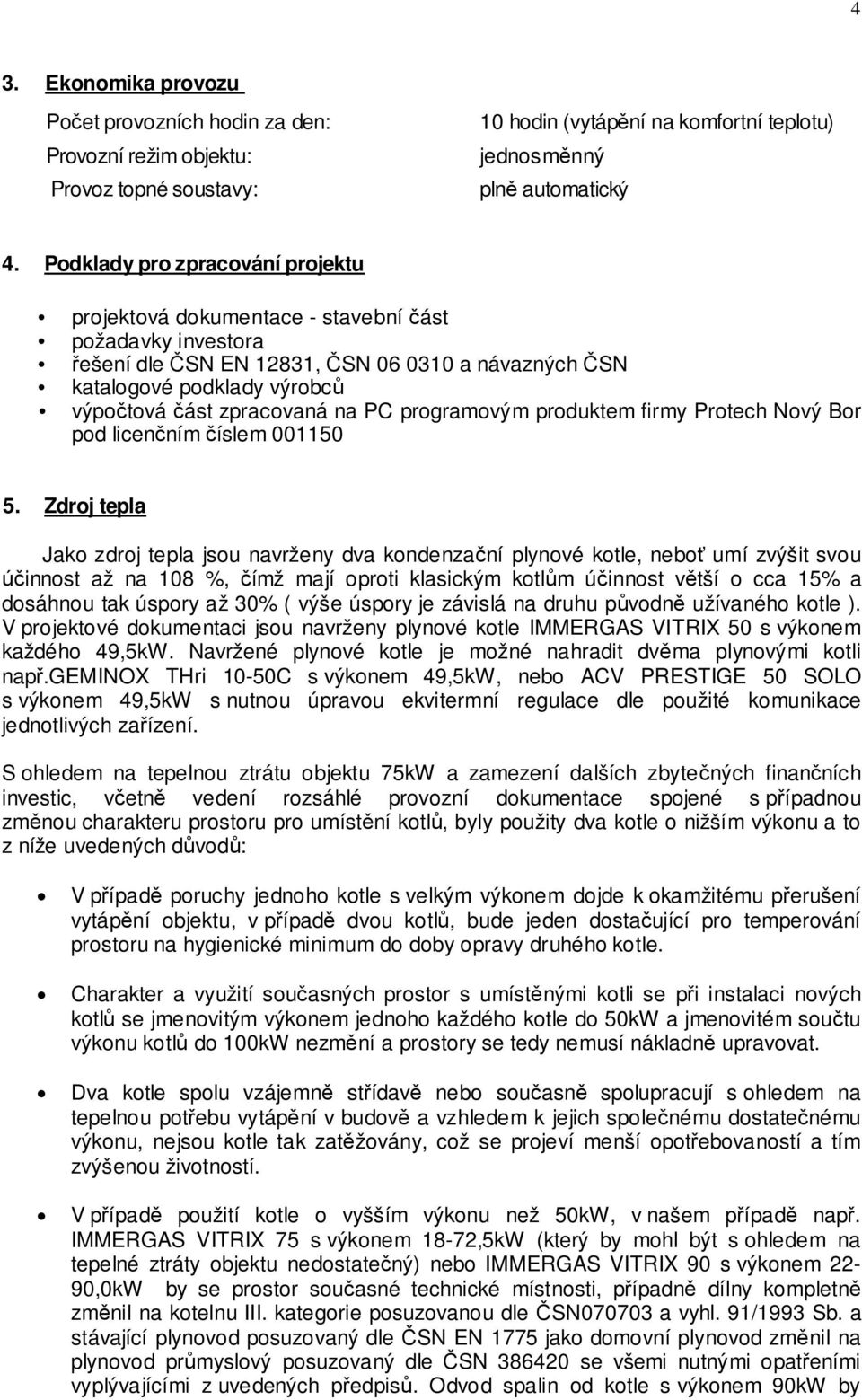

4 4 3. Ekonomika provozu Po et provozních hodin za den: Provozní režim objektu: Provoz topné soustavy: 10 hodin (vytáp ní na komfortní teplotu) jednosm nný pln automatický 4. Podklady pro zpracování projektu projektová dokumentace - stavební ást požadavky investora ešení dle SN EN 12831, SN a návazných SN katalogové podklady výrobc výpo tová ást zpracovaná na PC programovým produktem firmy Protech Nový Bor pod licen ním íslem Zdroj tepla Jako zdroj tepla jsou navrženy dva kondenza ní plynové kotle, nebo umí zvýšit svou innost až na 108 %, ímž mají oproti klasickým kotl m ú innost v tší o cca 15% a dosáhnou tak úspory až 30% ( výše úspory je závislá na druhu p vodn užívaného kotle ). V projektové dokumentaci jsou navrženy plynové kotle IMMERGAS VITRIX 50 s výkonem každého 49,5kW. Navržené plynové kotle je možné nahradit dv ma plynovými kotli nap.geminox THri 10-50C s výkonem 49,5kW, nebo ACV PRESTIGE 50 SOLO s výkonem 49,5kW s nutnou úpravou ekvitermní regulace dle použité komunikace jednotlivých za ízení. S ohledem na tepelnou ztrátu objektu 75kW a zamezení dalších zbyte ných finan ních investic, v etn vedení rozsáhlé provozní dokumentace spojené s p ípadnou zm nou charakteru prostoru pro umíst ní kotl, byly použity dva kotle o nižším výkonu a to z níže uvedených d vod : V p ípad poruchy jednoho kotle s velkým výkonem dojde k okamžitému p erušení vytáp ní objektu, v p ípad dvou kotl, bude jeden dosta ující pro temperování prostoru na hygienické minimum do doby opravy druhého kotle. Charakter a využití sou asných prostor s umíst nými kotli se p i instalaci nových kotl se jmenovitým výkonem jednoho každého kotle do 50kW a jmenovitém sou tu výkonu kotl do 100kW nezm ní a prostory se tedy nemusí nákladn upravovat. Dva kotle spolu vzájemn st ídav nebo sou asn spolupracují s ohledem na tepelnou pot ebu vytáp ní v budov a vzhledem k jejich spole nému dostate nému výkonu, nejsou kotle tak zat žovány, což se projeví menší opot ebovaností a tím zvýšenou životností. V p ípad použití kotle o vyšším výkonu než 50kW, v našem p ípad nap. IMMERGAS VITRIX 75 s výkonem 18-72,5kW (který by mohl být s ohledem na tepelné ztráty objektu nedostate ný) nebo IMMERGAS VITRIX 90 s výkonem 22-90,0kW by se prostor sou asné technické místnosti, p ípadn dílny kompletn zm nil na kotelnu III. kategorie posuzovanou dle SN a vyhl. 91/1993 Sb. a stávající plynovod posuzovaný dle SN EN 1775 jako domovní plynovod zm nil na plynovod pr myslový posuzovaný dle SN se všemi nutnými opat eními vyplývajícími z uvedených p edpis. Odvod spalin od kotle s výkonem 90kW by

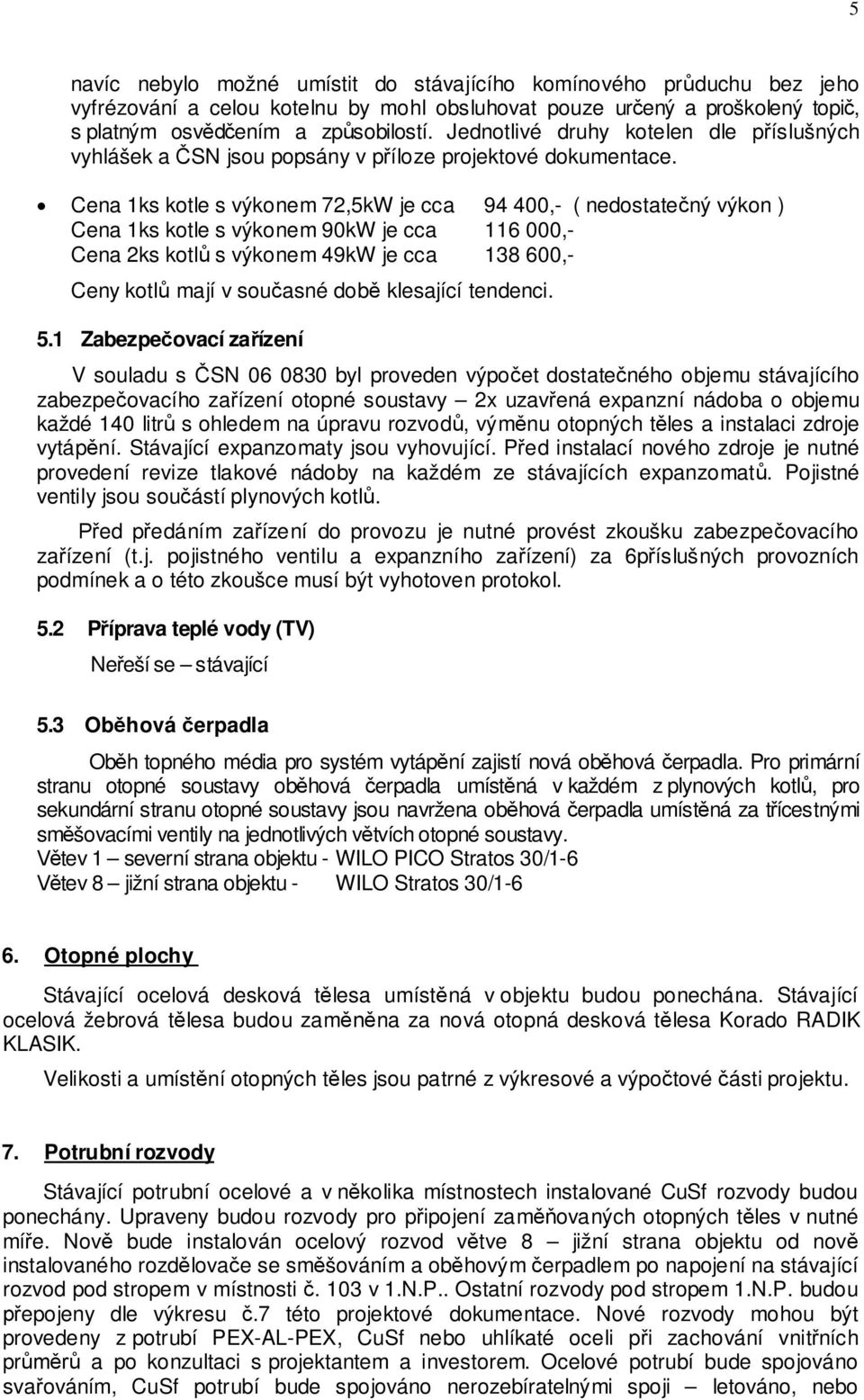

5 5 navíc nebylo možné umístit do stávajícího komínového pr duchu bez jeho vyfrézování a celou kotelnu by mohl obsluhovat pouze ur ený a proškolený topi, s platným osv ením a zp sobilostí. Jednotlivé druhy kotelen dle p íslušných vyhlášek a SN jsou popsány v p íloze projektové dokumentace. Cena 1ks kotle s výkonem 72,5kW je cca ,- ( nedostate ný výkon ) Cena 1ks kotle s výkonem 90kW je cca ,- Cena 2ks kotl s výkonem 49kW je cca ,- Ceny kotl mají v sou asné dob klesající tendenci. 5.1 Zabezpe ovací za ízení V souladu s SN byl proveden výpo et dostate ného objemu stávajícího zabezpe ovacího za ízení otopné soustavy 2x uzav ená expanzní nádoba o objemu každé 140 litr s ohledem na úpravu rozvod, vým nu otopných t les a instalaci zdroje vytáp ní. Stávající expanzomaty jsou vyhovující. P ed instalací nového zdroje je nutné provedení revize tlakové nádoby na každém ze stávajících expanzomat. Pojistné ventily jsou sou ástí plynových kotl. ed p edáním za ízení do provozu je nutné provést zkoušku zabezpe ovacího za ízení (t.j. pojistného ventilu a expanzního za ízení) za 6p íslušných provozních podmínek a o této zkoušce musí být vyhotoven protokol. 5.2 P íprava teplé vody (TV) Ne eší se stávající 5.3 Ob hová erpadla Ob h topného média pro systém vytáp ní zajistí nová ob hová erpadla. Pro primární stranu otopné soustavy ob hová erpadla umíst ná v každém z plynových kotl, pro sekundární stranu otopné soustavy jsou navržena ob hová erpadla umíst ná za t ícestnými sm šovacími ventily na jednotlivých v tvích otopné soustavy. tev 1 severní strana objektu - WILO PICO Stratos 30/1-6 tev 8 jižní strana objektu - WILO Stratos 30/ Otopné plochy Stávající ocelová desková t lesa umíst ná v objektu budou ponechána. Stávající ocelová žebrová t lesa budou zam na za nová otopná desková t lesa Korado RADIK KLASIK. Velikosti a umíst ní otopných t les jsou patrné z výkresové a výpo tové ásti projektu. 7. Potrubní rozvody Stávající potrubní ocelové a v n kolika místnostech instalované CuSf rozvody budou ponechány. Upraveny budou rozvody pro p ipojení zam ovaných otopných t les v nutné mí e. Nov bude instalován ocelový rozvod v tve 8 jižní strana objektu od nov instalovaného rozd lova e se sm šováním a ob hovým erpadlem po napojení na stávající rozvod pod stropem v místnosti. 103 v 1.N.P.. Ostatní rozvody pod stropem 1.N.P. budou epojeny dle výkresu.7 této projektové dokumentace. Nové rozvody mohou být provedeny z potrubí PEX-AL-PEX, CuSf nebo uhlíkaté oceli p i zachování vnit ních pr a po konzultaci s projektantem a investorem. Ocelové potrubí bude spojováno sva ováním, CuSf potrubí bude spojováno nerozebíratelnými spoji letováno, nebo

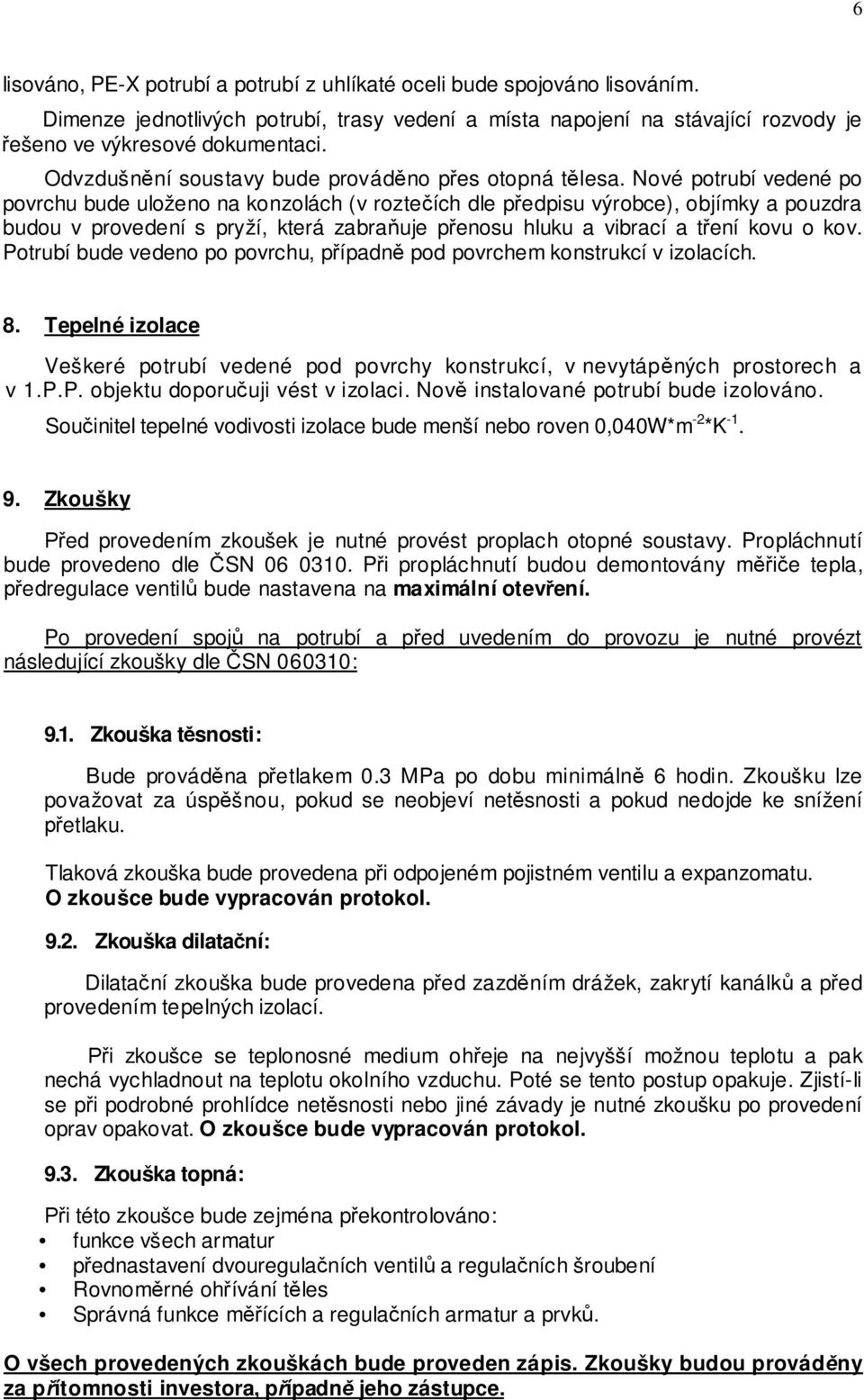

6 6 lisováno, PE-X potrubí a potrubí z uhlíkaté oceli bude spojováno lisováním. Dimenze jednotlivých potrubí, trasy vedení a místa napojení na stávající rozvody je ešeno ve výkresové dokumentaci. Odvzdušn ní soustavy bude provád no p es otopná t lesa. Nové potrubí vedené po povrchu bude uloženo na konzolách (v rozte ích dle p edpisu výrobce), objímky a pouzdra budou v provedení s pryží, která zabra uje p enosu hluku a vibrací a t ení kovu o kov. Potrubí bude vedeno po povrchu, p ípadn pod povrchem konstrukcí v izolacích. 8. Tepelné izolace Veškeré potrubí vedené pod povrchy konstrukcí, v nevytáp ných prostorech a v 1.P.P. objektu doporu uji vést v izolaci. Nov instalované potrubí bude izolováno. Sou initel tepelné vodivosti izolace bude menší nebo roven 0,040W*m -2 *K Zkoušky ed provedením zkoušek je nutné provést proplach otopné soustavy. Propláchnutí bude provedeno dle SN P i propláchnutí budou demontovány m e tepla, edregulace ventil bude nastavena na maximální otev ení. Po provedení spoj na potrubí a p ed uvedením do provozu je nutné provézt následující zkoušky dle SN : 9.1. Zkouška t snosti: Bude provád na p etlakem 0.3 MPa po dobu minimáln 6 hodin. Zkoušku lze považovat za úsp šnou, pokud se neobjeví net snosti a pokud nedojde ke snížení etlaku. Tlaková zkouška bude provedena p i odpojeném pojistném ventilu a expanzomatu. O zkoušce bude vypracován protokol Zkouška dilata ní: Dilata ní zkouška bude provedena p ed zazd ním drážek, zakrytí kanálk a p ed provedením tepelných izolací. i zkoušce se teplonosné medium oh eje na nejvyšší možnou teplotu a pak nechá vychladnout na teplotu okolního vzduchu. Poté se tento postup opakuje. Zjistí-li se p i podrobné prohlídce net snosti nebo jiné závady je nutné zkoušku po provedení oprav opakovat. O zkoušce bude vypracován protokol Zkouška topná: i této zkoušce bude zejména p ekontrolováno: funkce všech armatur p ednastavení dvouregula ních ventil a regula ních šroubení Rovnom rné oh ívání t les Správná funkce m ících a regula ních armatur a prvk. O všech provedených zkouškách bude proveden zápis. Zkoušky budou provád ny za p ítomnosti investora, p ípadn jeho zástupce.

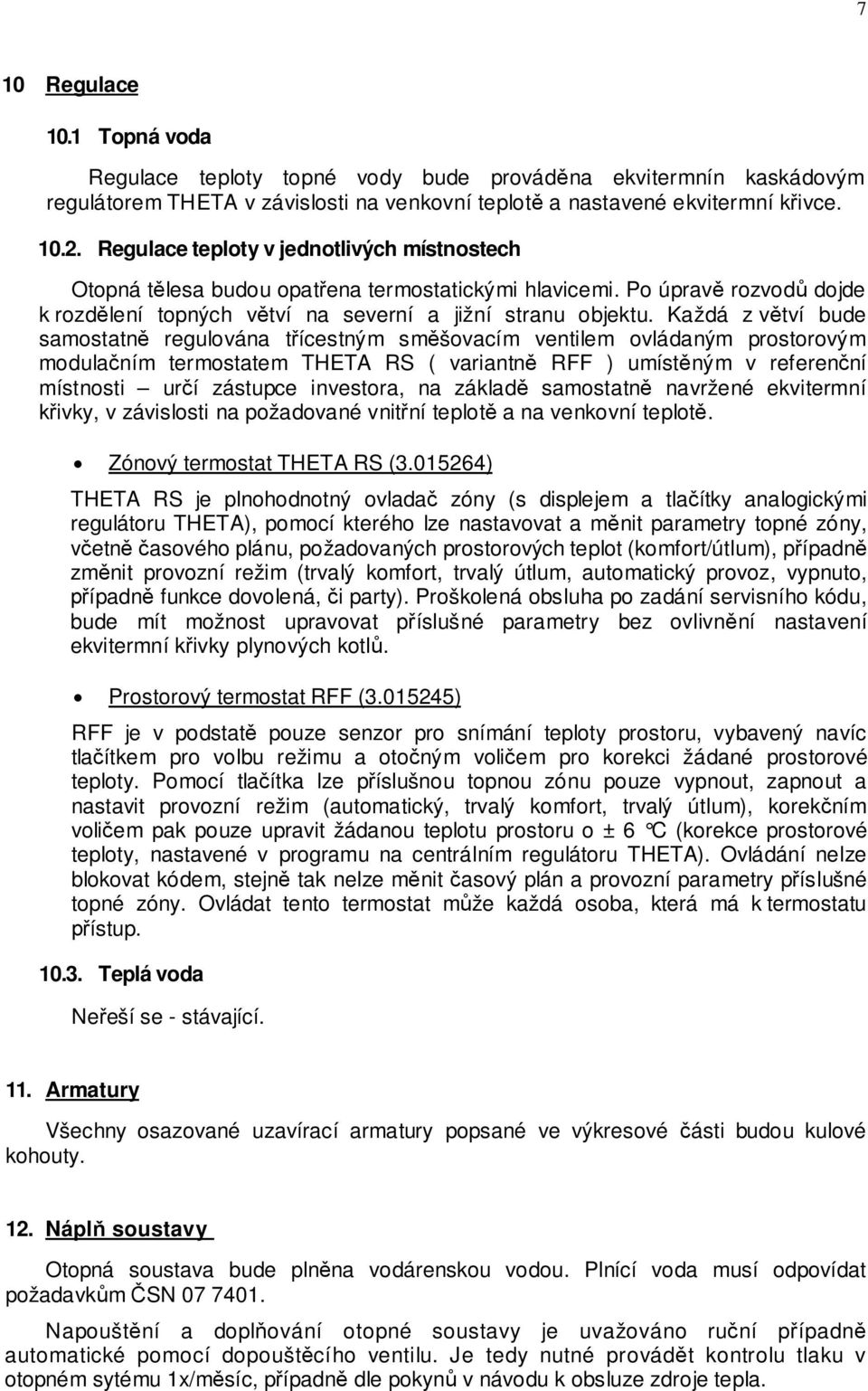

7 7 10 Regulace 10.1 Topná voda Regulace teploty topné vody bude provád na ekvitermnín kaskádovým regulátorem THETA v závislosti na venkovní teplot a nastavené ekvitermní k ivce Regulace teploty v jednotlivých místnostech Otopná t lesa budou opat ena termostatickými hlavicemi. Po úprav rozvod dojde k rozd lení topných v tví na severní a jižní stranu objektu. Každá z v tví bude samostatn regulována t ícestným sm šovacím ventilem ovládaným prostorovým modula ním termostatem THETA RS ( variantn RFF ) umíst ným v referen ní místnosti ur í zástupce investora, na základ samostatn navržené ekvitermní ivky, v závislosti na požadované vnit ní teplot a na venkovní teplot. Zónový termostat THETA RS ( ) THETA RS je plnohodnotný ovlada zóny (s displejem a tla ítky analogickými regulátoru THETA), pomocí kterého lze nastavovat a m nit parametry topné zóny, etn asového plánu, požadovaných prostorových teplot (komfort/útlum), p ípadn zm nit provozní režim (trvalý komfort, trvalý útlum, automatický provoz, vypnuto, ípadn funkce dovolená, i party). Proškolená obsluha po zadání servisního kódu, bude mít možnost upravovat p íslušné parametry bez ovlivn ní nastavení ekvitermní k ivky plynových kotl. Prostorový termostat RFF ( ) RFF je v podstat pouze senzor pro snímání teploty prostoru, vybavený navíc tla ítkem pro volbu režimu a oto ným voli em pro korekci žádané prostorové teploty. Pomocí tla ítka lze p íslušnou topnou zónu pouze vypnout, zapnout a nastavit provozní režim (automatický, trvalý komfort, trvalý útlum), korek ním voli em pak pouze upravit žádanou teplotu prostoru o ± 6 C (korekce prostorové teploty, nastavené v programu na centrálním regulátoru THETA). Ovládání nelze blokovat kódem, stejn tak nelze m nit asový plán a provozní parametry p íslušné topné zóny. Ovládat tento termostat m že každá osoba, která má k termostatu ístup Teplá voda Ne eší se - stávající. 11. Armatury Všechny osazované uzavírací armatury popsané ve výkresové ásti budou kulové kohouty. 12. Nápl soustavy Otopná soustava bude pln na vodárenskou vodou. Plnící voda musí odpovídat požadavk m SN Napoušt ní a dopl ování otopné soustavy je uvažováno ru ní p ípadn automatické pomocí dopoušt cího ventilu. Je tedy nutné provád t kontrolu tlaku v otopném sytému 1x/m síc, p ípadn dle pokyn v návodu k obsluze zdroje tepla.

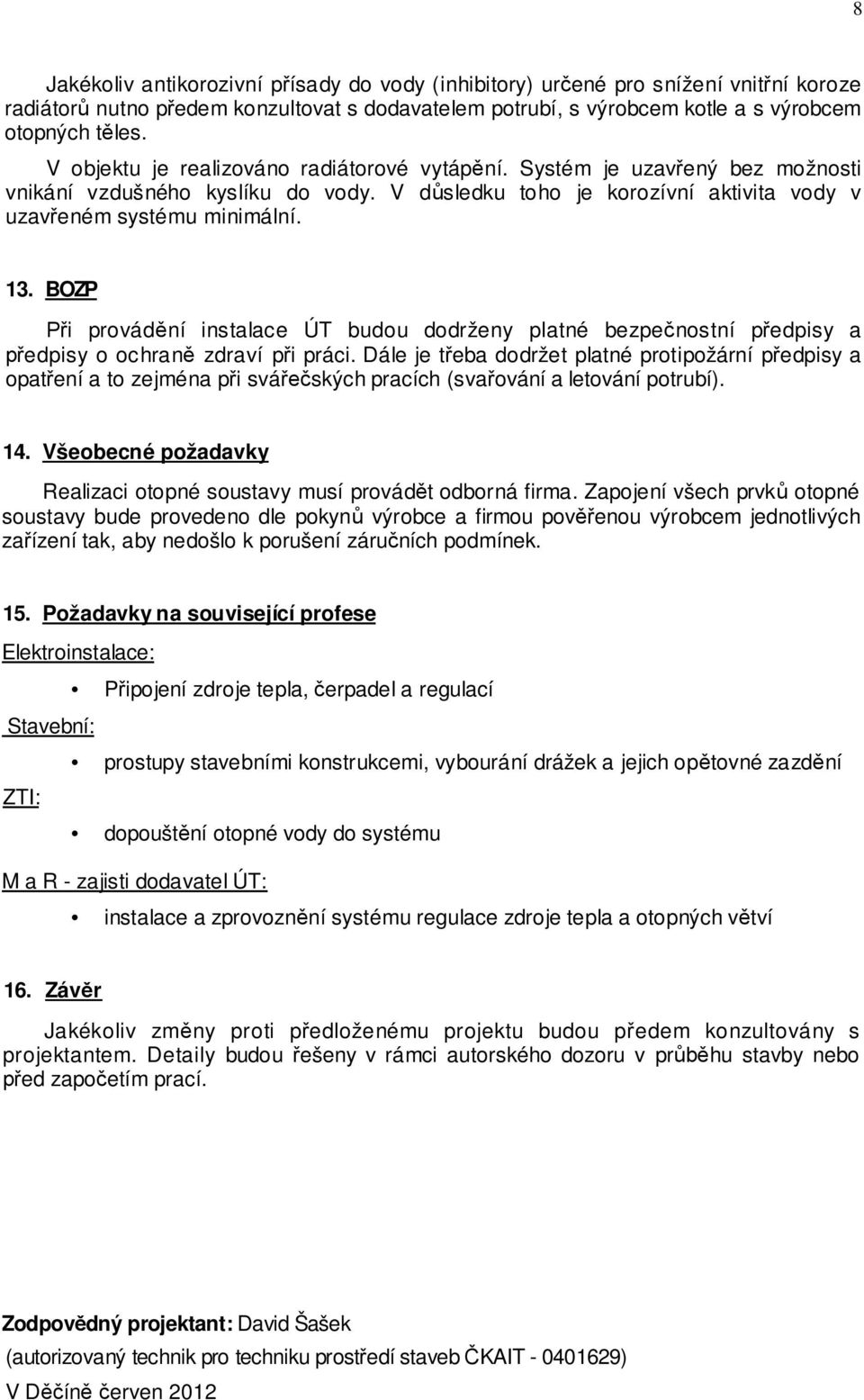

8 8 Jakékoliv antikorozivní p ísady do vody (inhibitory) ur ené pro snížení vnit ní koroze radiátor nutno p edem konzultovat s dodavatelem potrubí, s výrobcem kotle a s výrobcem otopných t les. V objektu je realizováno radiátorové vytáp ní. Systém je uzav ený bez možnosti vnikání vzdušného kyslíku do vody. V d sledku toho je korozívní aktivita vody v uzav eném systému minimální. 13. BOZP i provád ní instalace ÚT budou dodrženy platné bezpe nostní p edpisy a edpisy o ochran zdraví p i práci. Dále je t eba dodržet platné protipožární p edpisy a opat ení a to zejména p i svá ských pracích (sva ování a letování potrubí). 14. Všeobecné požadavky Realizaci otopné soustavy musí provád t odborná firma. Zapojení všech prvk otopné soustavy bude provedeno dle pokyn výrobce a firmou pov enou výrobcem jednotlivých za ízení tak, aby nedošlo k porušení záru ních podmínek. 15. Požadavky na související profese Elektroinstalace: P ipojení zdroje tepla, erpadel a regulací Stavební: prostupy stavebními konstrukcemi, vybourání drážek a jejich op tovné zazd ní ZTI: dopoušt ní otopné vody do systému M a R - zajisti dodavatel ÚT: instalace a zprovozn ní systému regulace zdroje tepla a otopných v tví 16. Záv r Jakékoliv zm ny proti p edloženému projektu budou p edem konzultovány s projektantem. Detaily budou ešeny v rámci autorského dozoru v pr hu stavby nebo ed zapo etím prací. Zodpov dný projektant: David Šašek (autorizovaný technik pro techniku prost edí staveb KAIT ) V D ín erven 2012
