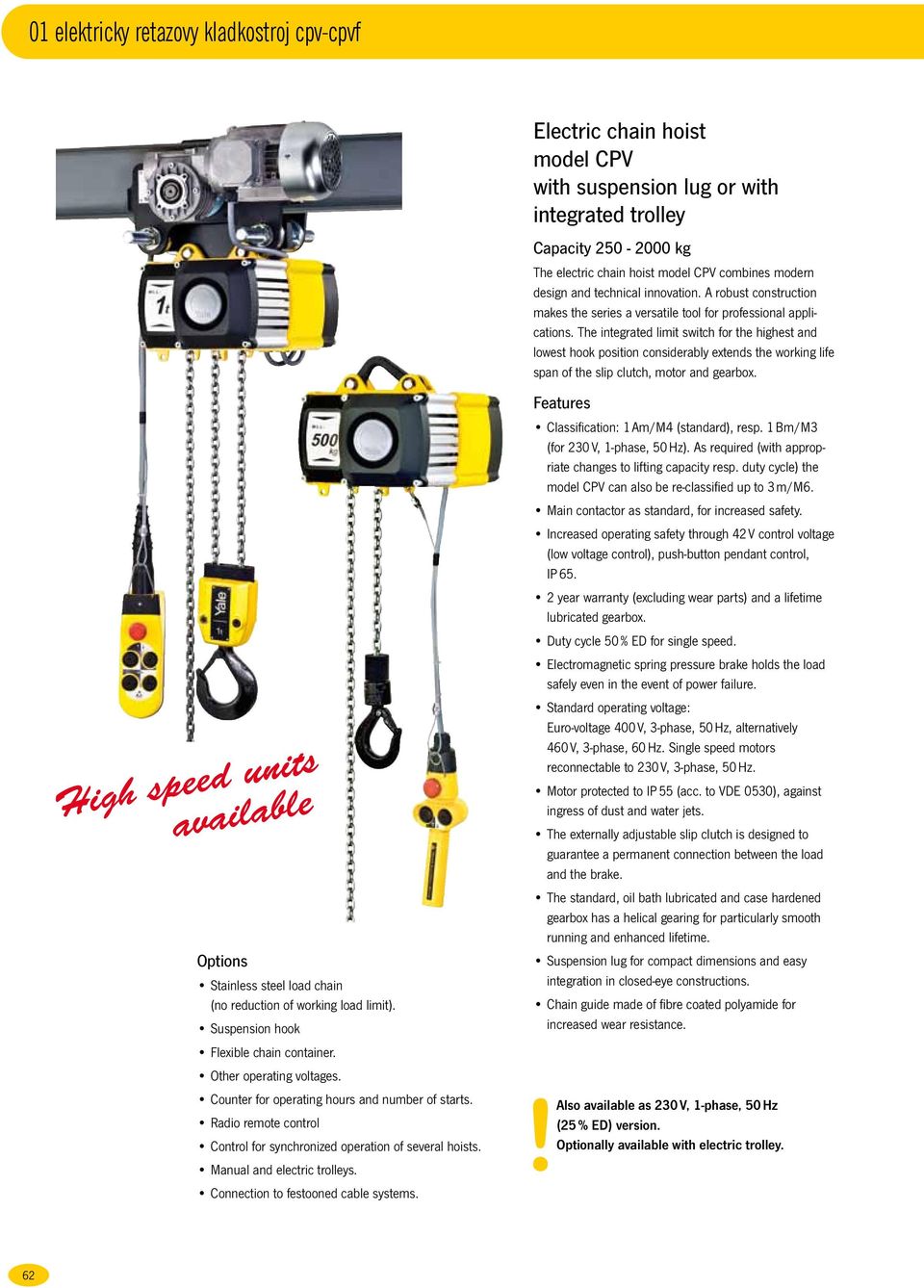

1 01 elektricky retazovy kladkostroj cpv-cpvf High speed units available Options Stainless steel load chain (no reduction of working load limit). Suspension hook Flexible chain container. Other operating voltages. Counter for operating hours and number of starts. Radio remote control Control for synchronized operation of several hoists. Manual and electric trolleys. Connection to festooned cable systems. Electric chain hoist model CPV with suspension lug or with integrated trolley Capacity The electric chain hoist model CPV combines modern design and technical innovation. A robust construction makes the series a versatile tool for professional applications. The integrated limit switch for the highest and lowest hook position considerably extends the working life span of the slip clutch, motor and gearbox. Features Classification: 1 Am/M4 (standard), resp. 1 Bm/M3 (for 230 V, 1-phase, 50 Hz). As required (with appropriate changes to lifting capacity resp. duty cycle) the model CPV can also be re-classified up to 3 m/m6. Main contactor as standard, for increased safety. Increased operating safety through 42 V control voltage (low voltage control), push-button pendant control, IP year warranty (excluding wear parts) and a lifetime lubricated gearbox. Duty cycle 50 % ED for single speed. Electromagnetic spring pressure brake holds the load safely even in the event of power failure. Standard operating voltage: Euro-voltage 400 V, 3-phase, 50 Hz, alternatively 460 V, 3-phase, 60 Hz. Single speed motors reconnectable to 230 V, 3-phase, 50 Hz. Motor protected to IP 55 (acc. to VDE 0530), against ingress of dust and water jets. The externally adjustable slip clutch is designed to guarantee a permanent connection between the load and the brake. The standard, oil bath lubricated and case hardened gearbox has a helical gearing for particularly smooth running and enhanced lifetime. Suspension lug for compact dimensions and easy integration in closed-eye constructions. Chain guide made of fibre coated polyamide for increased wear resistance. Also available as 230 V, 1-phase, 50 Hz (25 % ED) version. Optionally available with electric trolley. 62

2 01 elektricky retazovy kladkostroj cpv-cpvf Technical data model CPV/CPVF Model EAN-No * Capacity in / number of chain falls Chain dimensions d x p mm Classification FEM/ISO Lifting speed**** main lift m/min Lifting speed fine lift m/min Hoist motor kw Motor rating ED % Weight* suspension lug Weight* push trolley** CPV 2-8 * /1 4 x Am/M CPVF 2-8 * /1 4 x Am/M / / CPV /1 5 x15.1 1Am/M CPVF /1 5 x15.1 1Am/M / / CPV 5-4 * /2 4 x Am/M CPVF 5-4 * /2 4 x Am/M / / CPV 5-8 * /1 5 x Am/M CPVF 5-8 * /1 5 x Am/M / / CPV /1 7.1 x Am/M CPVF /1 7.1 x Am/M / / CPV 10-4 * /2 5 x Am/M CPVF10-4 * /2 5 x Am/M / / CPV 10-8 * /1 7.1 x Am/M CPVF10-8 * /1 7.1 x Am/M / / CPV 20-4 * /2 7.1 x Am/M CPVF 20-4 * /2 7.1 x Am/M / / *Weight at standard lift (3 m). Other lifting heights on request. **For trolleys type A and B: Additional weight for geared trolley (VTG): 2.5. ***For electric trolley (VTE) with 2 speeds ****Lifting speed CPV 10-8 at 230 V. 1-phase. 50 Hz = 4 m/min. Lifting speed CPV 20-4 at 230 V. 1-phase. 50 Hz = 2 m/min. Weight* electric trolley*** Festooned cable systems see page Depicted suspension hook and chain container optionally available. Increased operating safety through 42 V control voltage Externally adjustable slip clutch. Integrated limit switch Encapsulated pendant control. Option: radio remote control (in combination with integrated trolley). Technical data trolleys Suitable for model Capacity Size Beam flange width b mm Beam flange thickness t max. mm Curve radius min. m Electric trolley travel speed m/min at 50 Hz Electric trolley motor kw at 50 Hz from CPV 2-8 up to CPVF A or 18/ or 0.18/0.06 from CPV 2-8 up to CPVF B or 18/ or 0.18/0.06 from CPV 10-8 up to CPVF A or 18/ or 0.18/0.06 from CPV 10-8 up to CPVF B or 18/ or 0.18/0.06 CPV/CPVF A or 18/ or 0.18/0.06 CPV/CPVF B or 18/ or 0.18/

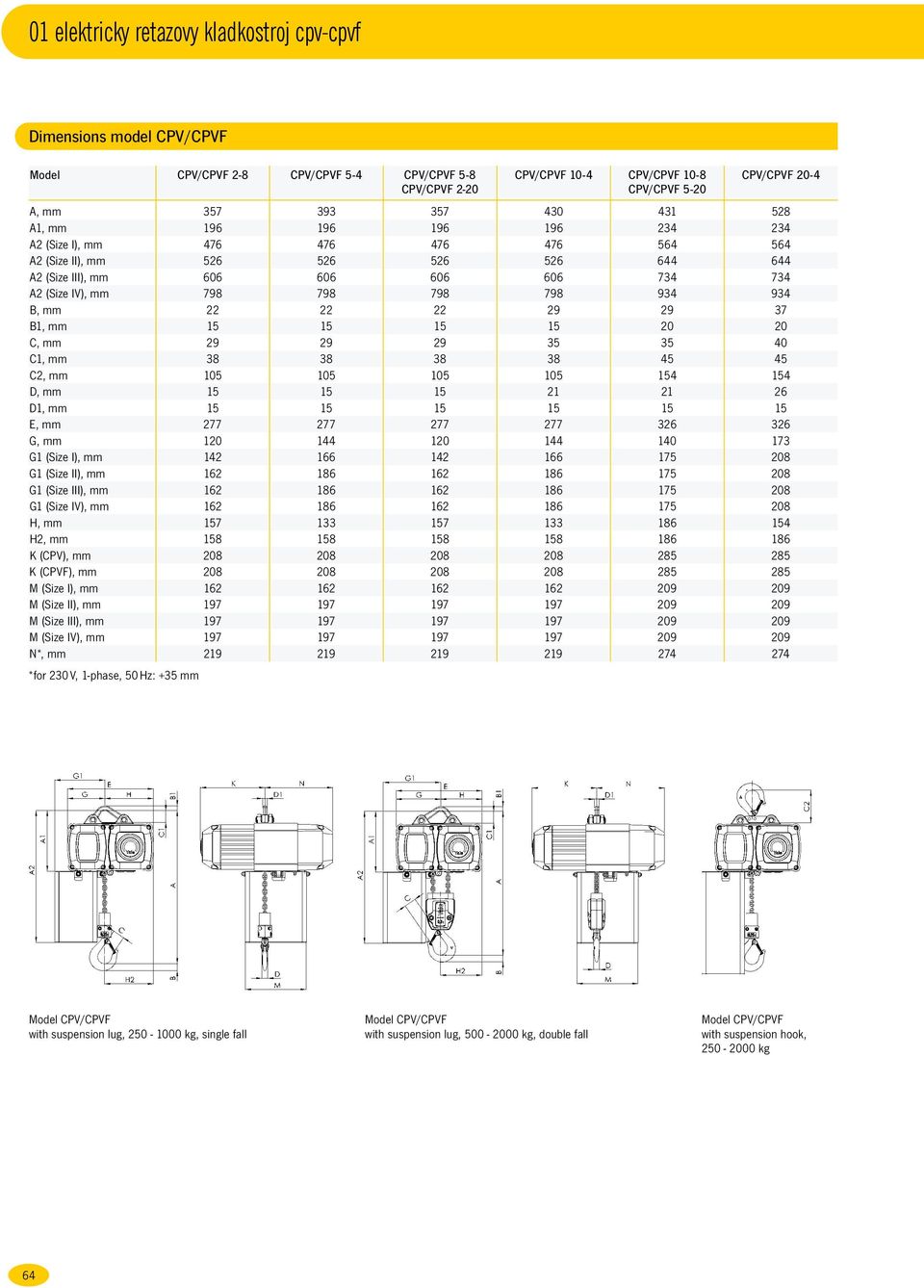

3 01 elektricky retazovy kladkostroj cpv-cpvf Dimensions model CPV/CPVF Model CPV/CPVF 2-8 CPV/CPVF 5-4 CPV/CPVF 5-8 CPV/CPVF 2-20 CPV/CPVF 10-4 CPV/CPVF 10-8 CPV/CPVF 5-20 CPV/CPVF 20-4 A, mm A1, mm A2 (Size I), mm A2 (Size II), mm A2 (Size III), mm A2 (Size IV), mm B, mm B1, mm C, mm C1, mm C2, mm D, mm D1, mm E, mm G, mm G1 (Size I), mm G1 (Size II), mm G1 (Size III), mm G1 (Size IV), mm H, mm H2, mm K (CPV), mm K (CPVF), mm M (Size I), mm M (Size II), mm M (Size III), mm M (Size IV), mm N*, mm *for 230 V, 1-phase, 50 Hz: +35 mm Model CPV/CPVF with suspension lug, , single fall Model CPV/CPVF with suspension lug, , double fall Model CPV/CPVF with suspension hook,

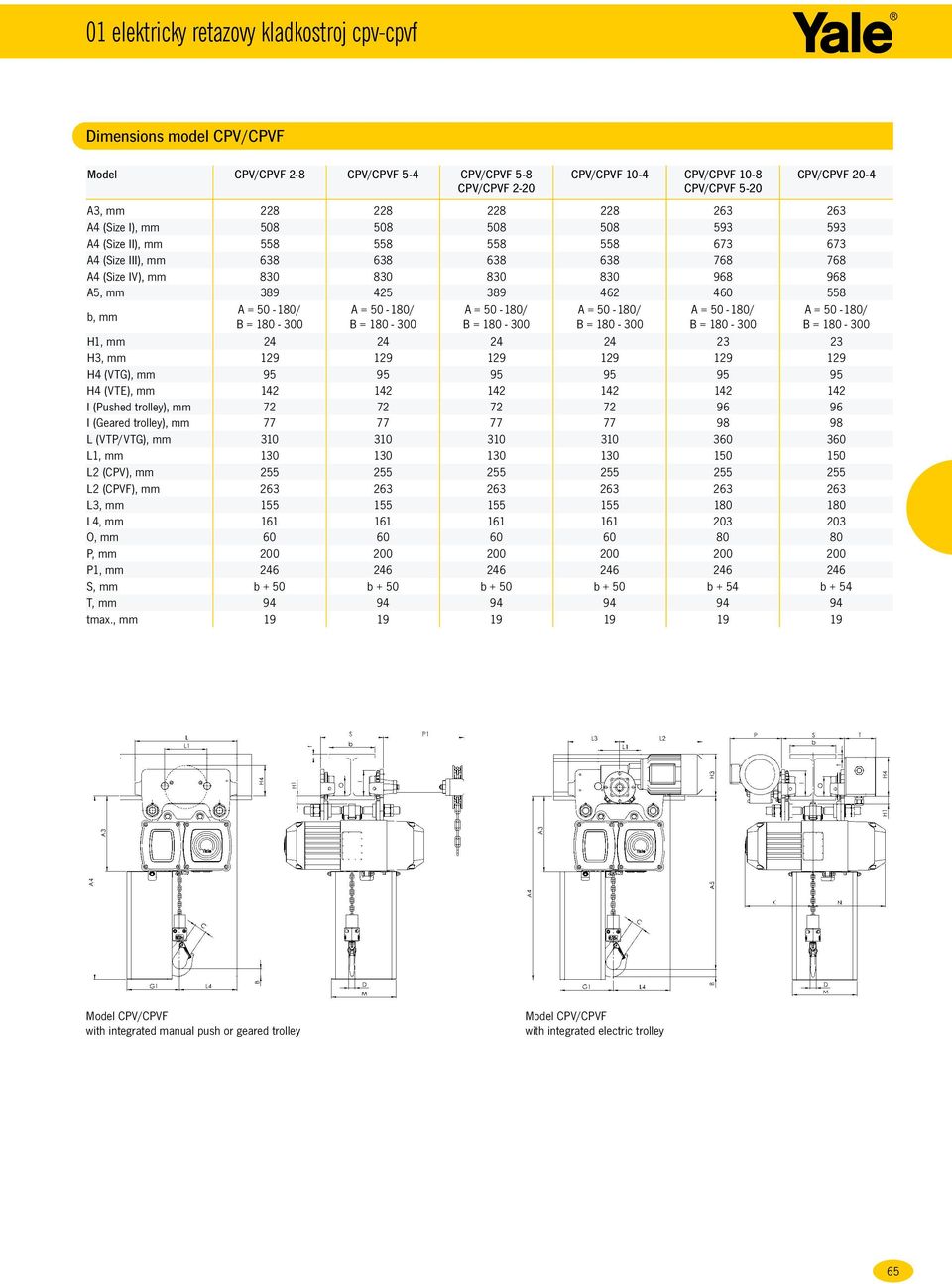

4 01 elektricky retazovy kladkostroj cpv-cpvf Dimensions model CPV/CPVF Model CPV/CPVF 2-8 CPV/CPVF 5-4 CPV/CPVF 5-8 CPV/CPVF 2-20 CPV/CPVF 10-4 CPV/CPVF 10-8 CPV/CPVF 5-20 CPV/CPVF 20-4 A3, mm A4 (Size I), mm A4 (Size II), mm A4 (Size III), mm A4 (Size IV), mm A5, mm b, mm A = / A = / A = / A = / A = / A = / B = B = B = B = B = B = H1, mm H3, mm H4 (VTG), mm H4 (VTE), mm I (Pushed trolley), mm I (Geared trolley), mm L (VTP/VTG), mm L1, mm L2 (CPV), mm L2 (CPVF), mm L3, mm L4, mm O, mm P, mm P1, mm S, mm b + 50 b + 50 b + 50 b + 50 b + 54 b + 54 T, mm tmax., mm Model CPV/CPVF with integrated manual push or geared trolley Model CPV/CPVF with integrated electric trolley 65

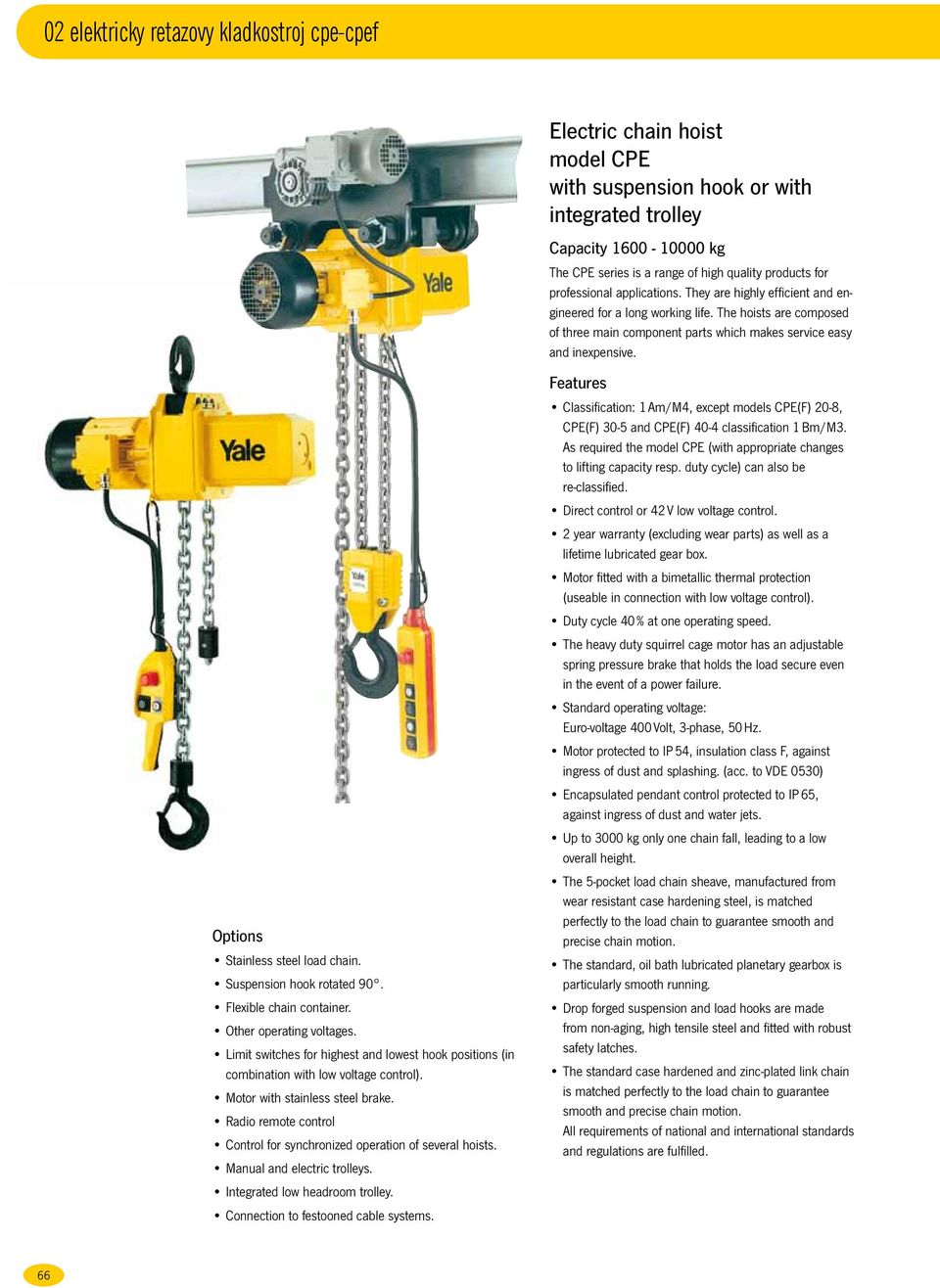

5 02 elektricky retazovy kladkostroj cpe-cpef Options Stainless steel load chain. Suspension hook rotated 90. Flexible chain container. Other operating voltages. Limit switches for highest and lowest hook positions (in combination with low voltage control). Motor with stainless steel brake. Radio remote control Control for synchronized operation of several hoists. Manual and electric trolleys. Integrated low headroom trolley. Connection to festooned cable systems. Electric chain hoist model CPE with suspension hook or with integrated trolley Capacity The CPE series is a range of high quality products for professional applications. They are highly efficient and engineered for a long working life. The hoists are composed of three main component parts which makes service easy and inexpensive. Features Classification: 1 Am/M4, except models CPE(F) 20-8, CPE(F) 30-5 and CPE(F) 40-4 classification 1 Bm/M3. As required the model CPE (with appropriate changes to lifting capacity resp. duty cycle) can also be re-classified. Direct control or 42 V low voltage control. 2 year warranty (excluding wear parts) as well as a lifetime lubricated gear box. Motor fitted with a bimetallic thermal protection (useable in connection with low voltage control). Duty cycle 40 % at one operating speed. The heavy duty squirrel cage motor has an adjustable spring pressure brake that holds the load secure even in the event of a power failure. Standard operating voltage: Euro-voltage 400 Volt, 3-phase, 50 Hz. Motor protected to IP 54, insulation class F, against ingress of dust and splashing. (acc. to VDE 0530) Encapsulated pendant control protected to IP 65, against ingress of dust and water jets. Up to 3000 only one chain fall, leading to a low overall height. The 5-pocket load chain sheave, manufactured from wear resistant case hardening steel, is matched perfectly to the load chain to guarantee smooth and precise chain motion. The standard, oil bath lubricated planetary gearbox is particularly smooth running. Drop forged suspension and load hooks are made from non-aging, high tensile steel and fitted with robust safety latches. The standard case hardened and zinc-plated link chain is matched perfectly to the load chain to guarantee smooth and precise chain motion. All requirements of national and international standards and regulations are fulfilled. 66

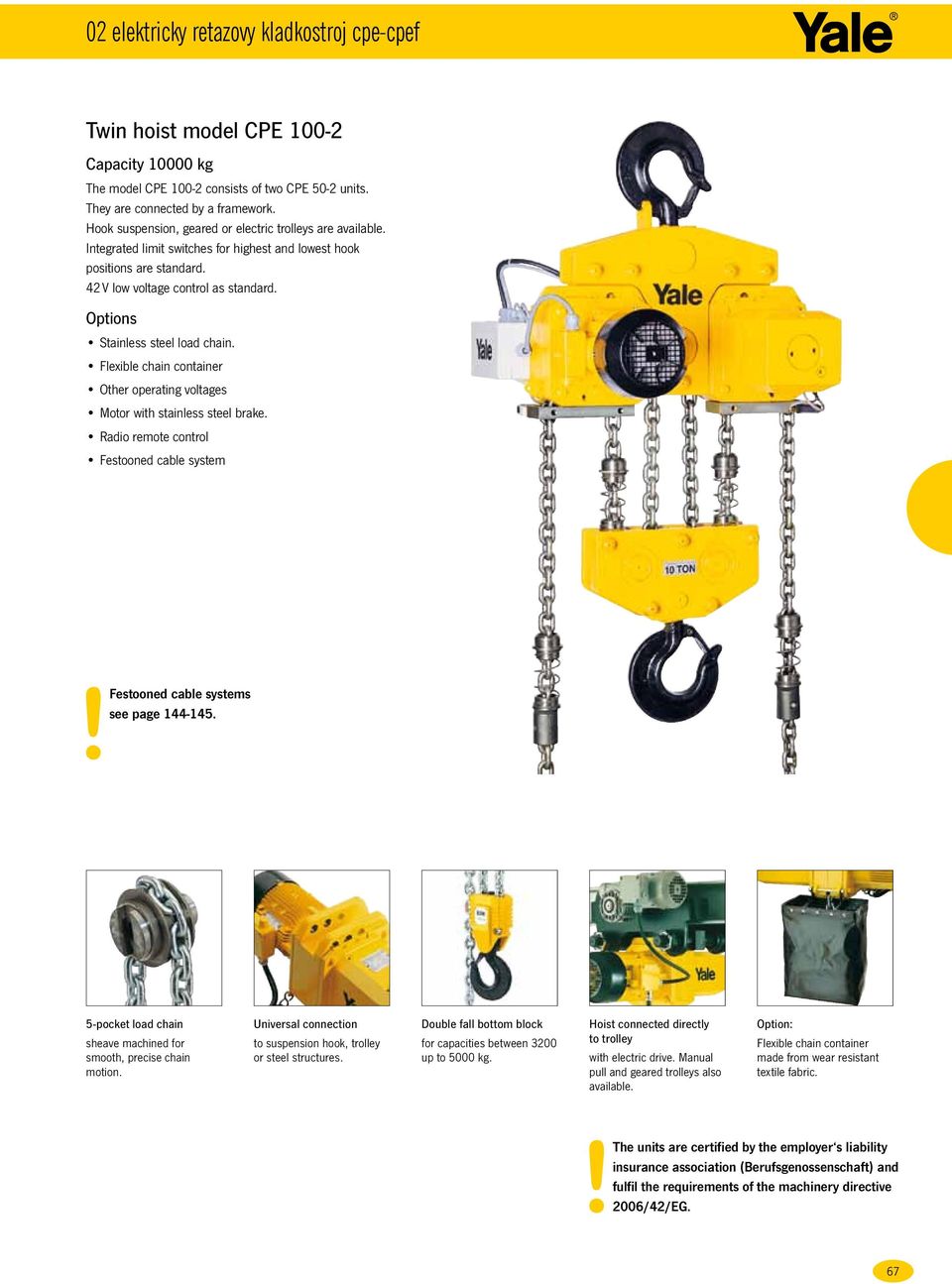

6 02 elektricky retazovy kladkostroj cpe-cpef Twin hoist model CPE Capacity The model CPE consists of two CPE 50-2 units. They are connected by a framework. Hook suspension, geared or electric trolleys are available. Integrated limit switches for highest and lowest hook positions are standard. 42 V low voltage control as standard. Options Stainless steel load chain. Flexible chain container Other operating voltages Motor with stainless steel brake. Radio remote control Festooned cable system Festooned cable systems see page pocket load chain sheave machined for smooth, precise chain motion. Universal connection to suspension hook, trolley or steel structures. Double fall bottom block for capacities between 3200 up to Hoist connected directly to trolley with electric drive. Manual pull and geared trolleys also available. Option: Flexible chain container made from wear resistant textile fabric. The units are certified by the employer s liability insurance association (Berufsgenossenschaft) and fulfil the requirements of the machinery directive 2006/42/EG. 67

7 02 elektricky retazovy kladkostroj cpe-cpef Slipping clutch adjustable from the outside Compact planetary gearbox Zinc-plated Yale load chain Push-button pendant control, IP 65 Yale hoists and trolleys are not designed for passenger elevation applications and must not be used for this purpose. 68

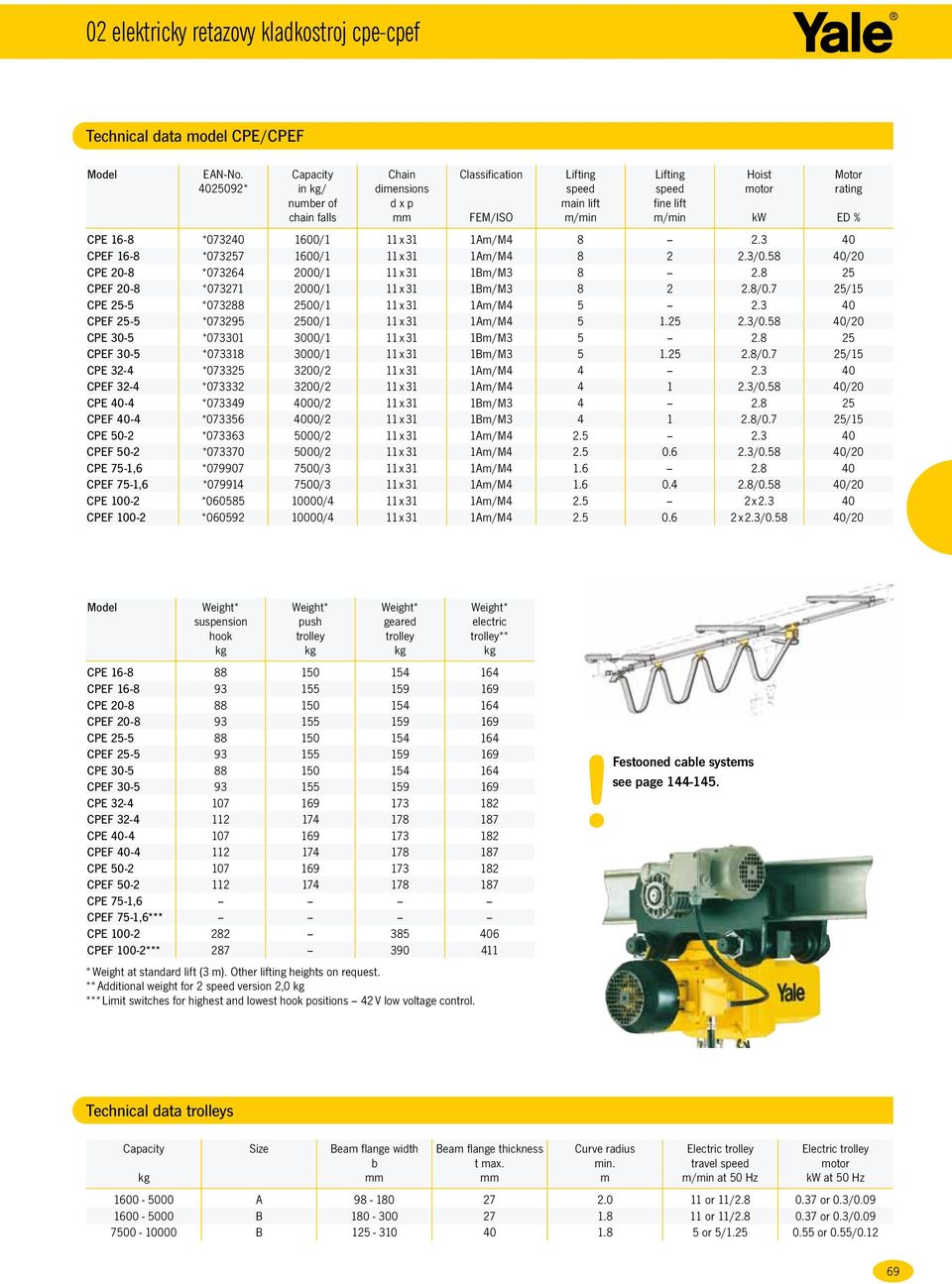

8 02 elektricky retazovy kladkostroj cpe-cpef Technical data model Model EAN-No * Capacity in / number of chain falls Chain dimensions d x p mm Classification FEM/ISO Lifting speed main lift m/min CPE 16-8 * /1 11 x 31 1Am/M CPEF 16-8 * /1 11 x 31 1Am/M / /20 CPE 20-8 * /1 11 x 31 1Bm/M CPEF 20-8 * /1 11 x 31 1Bm/M /0.7 25/15 CPE 25-5 * /1 11 x 31 1Am/M CPEF 25-5 * /1 11 x 31 1Am/M / /20 CPE 30-5 * /1 11 x 31 1Bm/M CPEF 30-5 * /1 11 x 31 1Bm/M /0.7 25/15 CPE 32-4 * /2 11 x 31 1Am/M CPEF 32-4 * /2 11 x 31 1Am/M / /20 CPE 40-4 * /2 11 x 31 1Bm/M CPEF 40-4 * /2 11 x 31 1Bm/M /0.7 25/15 CPE 50-2 * /2 11 x 31 1Am/M CPEF 50-2 * /2 11 x 31 1Am/M / /20 CPE 75-1,6 * /3 11 x 31 1Am/M CPEF 75-1,6 * /3 11 x 31 1Am/M / /20 CPE * /4 11 x 31 1Am/M x CPEF * /4 11 x 31 1Am/M x 2.3/ /20 Lifting speed fine lift m/min Hoist motor kw Motor rating ED % Model Weight* suspension hook Weight* push trolley Weight* geared trolley Weight* electric trolley** CPE CPEF CPE CPEF CPE CPEF CPE CPEF CPE CPEF CPE CPEF CPE CPEF CPE 75-1,6 CPEF 75-1,6*** CPE CPEF 100-2*** * Weight at standard lift (3 m). Other lifting heights on request. ** Additional weight for 2 speed version 2,0 *** Limit switches for highest and lowest hook positions 42 V low voltage control. Festooned cable systems see page Technical data trolleys Capacity Size Beam flange width b mm Beam flange thickness t max. mm Curve radius min. m Electric trolley travel speed m/min at 50 Hz Electric trolley motor kw at 50 Hz A or 11/ or 0.3/ B or 11/ or 0.3/ B or 5/ or 0.55/

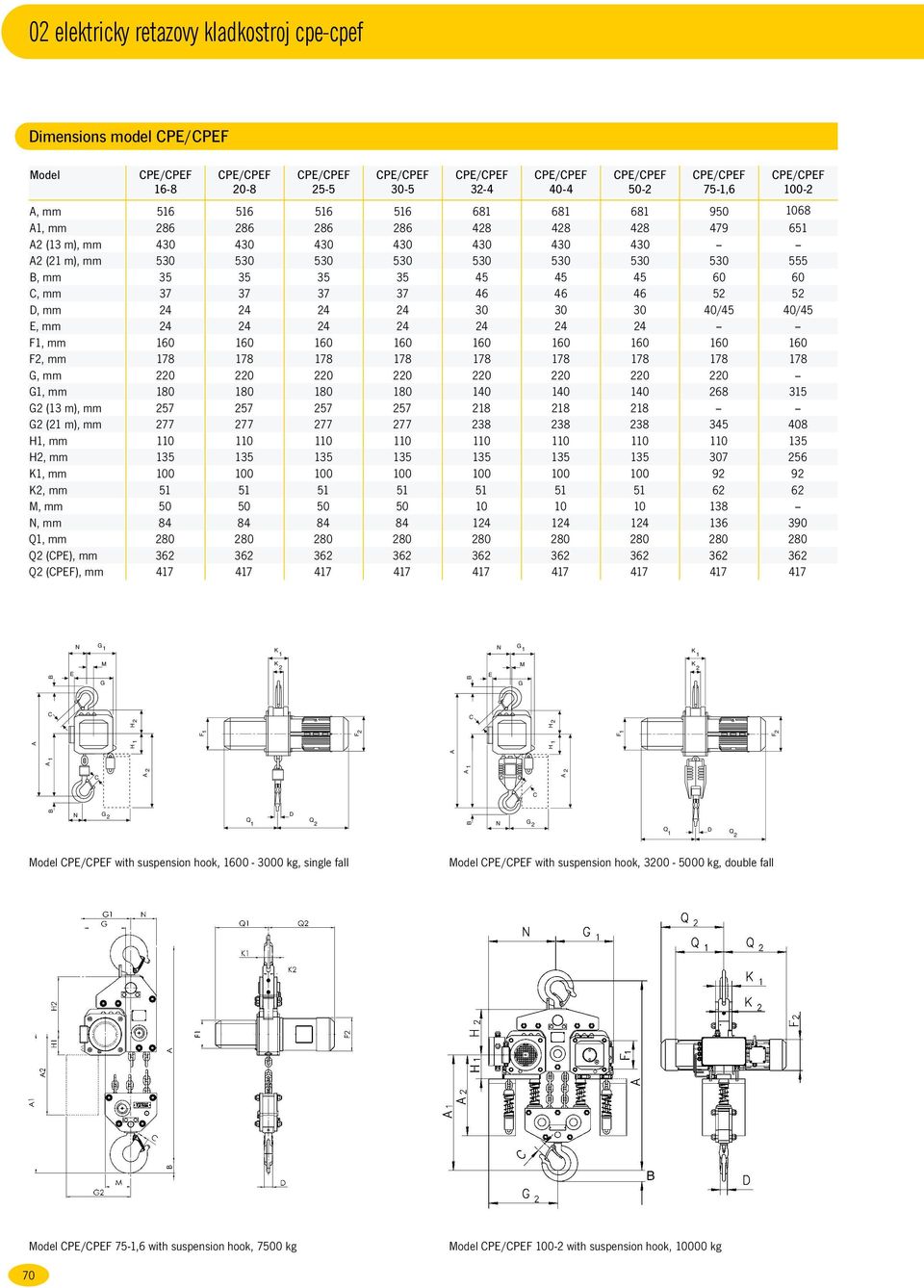

9 02 elektricky retazovy kladkostroj cpe-cpef Dimensions model Model , A, mm A1, mm A2 (13 m), mm A2 (21 m), mm B, mm C, mm D, mm /45 40/45 E, mm F1, mm F2, mm G, mm G1, mm G2 (13 m), mm G2 (21 m), mm H1, mm H2, mm K1, mm K2, mm M, mm N, mm Q1, mm Q2 (CPE), mm Q2 (CPEF), mm N G 1 K 1 N G 1 K 1 M K 2 M K 2 B E G B E G A C H 1 H 2 F 1 F 2 C H 1 H 2 A 1 F 1 A F 2 C A 2 A 1 A 2 C B N G 2 D Q 1 Q 2 B N G 2 Q D 1 Q 2 Model with suspension hook, , single fall Model with suspension hook, , double fall Model 75-1,6 with suspension hook, 7500 Model with suspension hook,

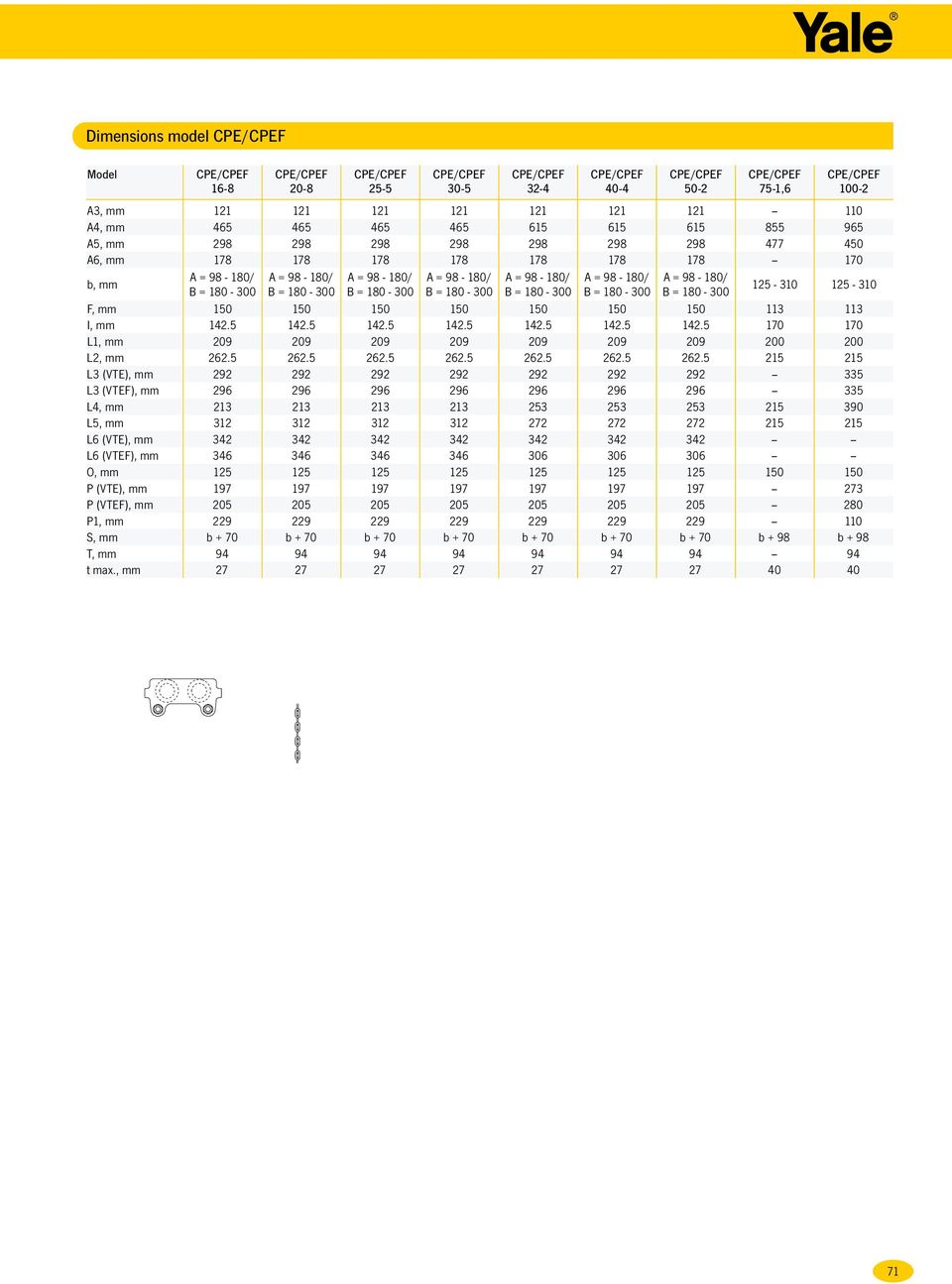

10 Dimensions model Model , A3, mm A4, mm A5, mm A6, mm b, mm A = / A = / A = / A = / A = / A = / A = / B = B = B = B = B = B = B = F, mm I, mm L1, mm L2, mm L3 (VTE), mm L3 (VTEF), mm L4, mm L5, mm L6 (VTE), mm L6 (VTEF), mm O, mm P (VTE), mm P (VTEF), mm P1, mm S, mm b + 70 b + 70 b + 70 b + 70 b + 70 b + 70 b + 70 b + 98 b + 98 T, mm t max., mm L 1 B A 4 A 5 t Q L 2 L 2 P 1 S b O I 2 T 1 L 1 A 4 A 5 F t L 2 L 3 P S b T O A 6 A 3 I 02 elektricky retazovy kladkostroj cpe-cpef L 4 L 5 L 4 L 5 L 6 Model with integrated manual push or geared trolley Model with integrated electric trolley Model with integrated geared or electric trolley, 7500 Model with integrated electric trolley,

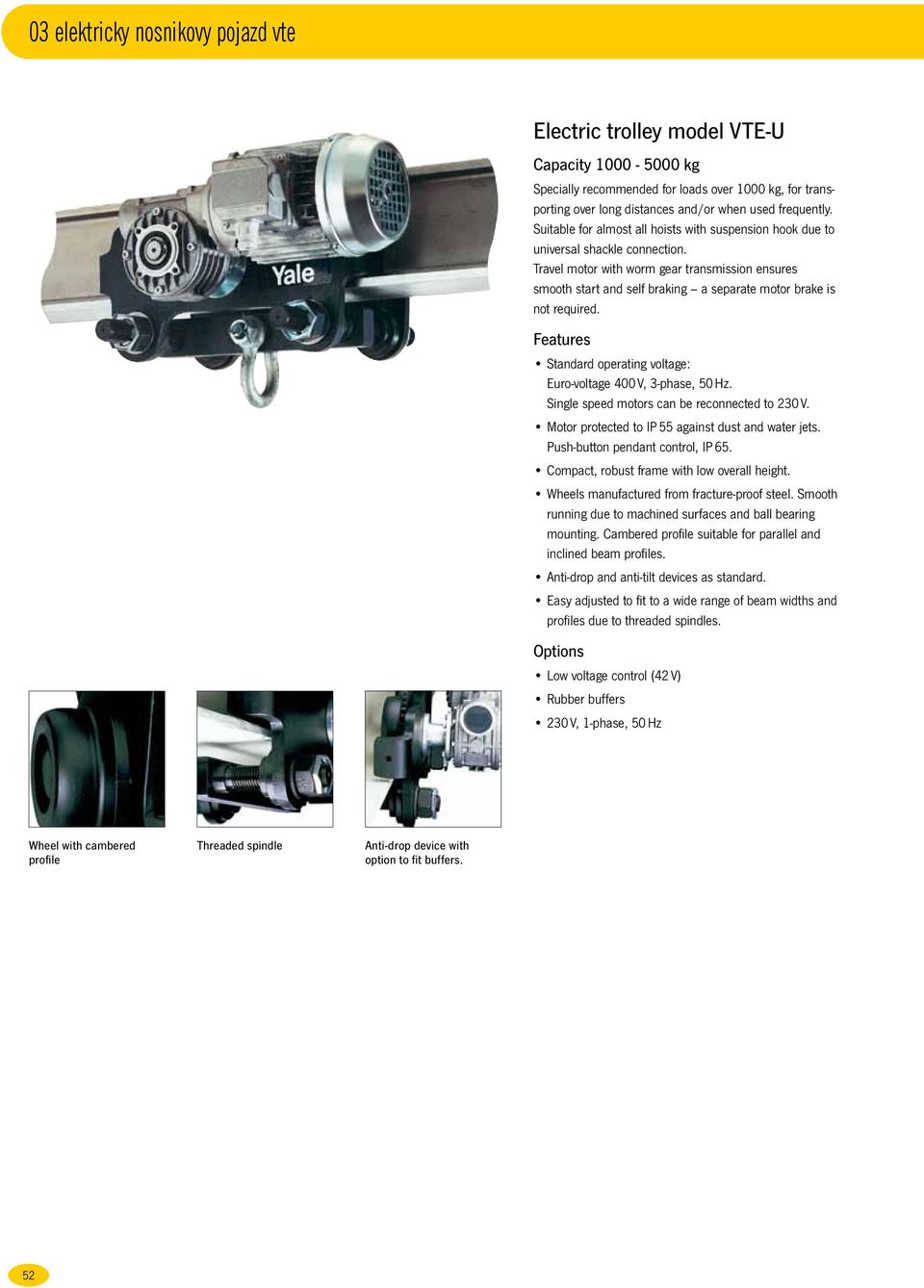

11 03 elektricky nosnikovy pojazd vte Electric trolley model VTE-U Capacity Specially recommended for loads over 1000, for transporting over long distances and/or when used frequently. Suitable for almost all hoists with suspension hook due to universal shackle connection. Travel motor with worm gear transmission ensures smooth start and self braking a separate motor brake is not required. Features Standard operating voltage: Euro-voltage 400 V, 3-phase, 50 Hz. Single speed motors can be reconnected to 230 V. Motor protected to IP 55 against dust and water jets. Push-button pendant control, IP 65. Compact, robust frame with low overall height. Wheels manufactured from fracture-proof steel. Smooth running due to machined surfaces and ball bearing mounting. Cambered profile suitable for parallel and inclined beam profiles. Anti-drop and anti-tilt devices as standard. Easy adjusted to fit to a wide range of beam widths and profiles due to threaded spindles. Options Low voltage control (42 V) Rubber buffers 230 V, 1-phase, 50 Hz Wheel with cambered profile Threaded spindle Anti-drop device with option to fit buffers. 52

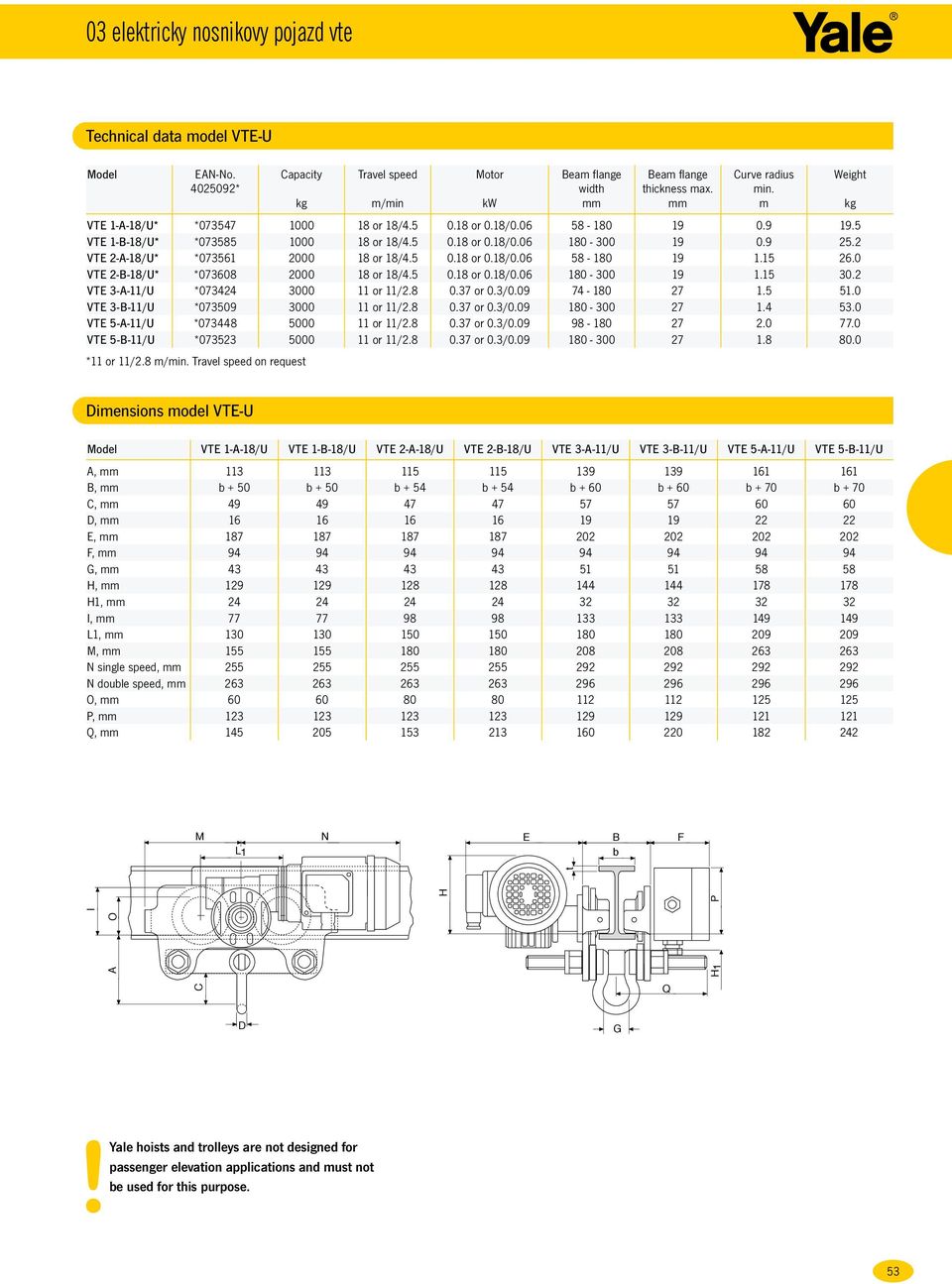

12 Technical data model VTE-U Dimensions model VTE-U L1 1 I M N E B b F A O H P t 03 elektricky nosnikovy pojazd vte Model EAN-No * Capacity Travel speed m/min Motor kw Beam flange width mm Beam flange thickness max. mm Curve radius min. m VTE 1-A-18/U* * or 18/ or 0.18/ VTE 1-B-18/U* * or 18/ or 0.18/ VTE 2-A-18/U* * or 18/ or 0.18/ VTE 2-B-18/U* * or 18/ or 0.18/ VTE 3-A-11/U * or 11/ or 0.3/ VTE 3-B-11/U * or 11/ or 0.3/ VTE 5-A-11/U * or 11/ or 0.3/ VTE 5-B-11/U * or 11/ or 0.3/ *11 or 11/2.8 m/min. Travel speed on request Weight Model VTE 1-A-18/U VTE 1-B-18/U VTE 2-A-18/U VTE 2-B-18/U VTE 3-A-11/U VTE 3-B-11/U VTE 5-A-11/U VTE 5-B-11/U A, mm B, mm b + 50 b + 50 b + 54 b + 54 b + 60 b + 60 b + 70 b + 70 C, mm D, mm E, mm F, mm G, mm H, mm H1, mm I, mm L1, mm M, mm N single speed, mm N double speed, mm O, mm P, mm Q, mm H C Q D G Yale hoists and trolleys are not designed for passenger elevation applications and must not be used for this purpose. 53

13 04 elektricky retazovy kladkostroj cps Festooned cable systems see page Options Stainless steel load chain (no reduction of working load limit). Robust chain container Low voltage control 48 V Manual and electric trolleys. Connection to festooned cable systems. Electric chain hoist model CPS with suspension hook Capacity The model CPS is the smallest and lightest model within the range of Yale electric chain hoists. Reliability and compact design make it ideal for numerous applications in the construction industry, service companies and many industrial areas for moving small and medium loads. Features Classification: 1 Am/M4 (standard), resp. 1 Bm/M3 at 230 V, 1-phase, 50 Hz. As required the model CPS (with appropriate changes to lifting capacity resp. duty cycle) can also be re-classified. The standard version comes with direct control. Two year warranty (excluding wear parts). Thermal overload protection as standard. Duty cycle 30 % ED, resp. 25 % ED. 230 V, 1-phase, 50 Hz. Safe hold of the load even in case of electric failure due to electromagnetic, spring pressure brake. Standard operating voltage: Euro-voltage 400 V, 3-phase, 50 Hz, resp. 125 also as 230 V, 1-phase, 50 Hz version. Motor protected to IP 54, against ingression of dust and splashing. Push-button pendant control, IP 65 against ingress of dust and water jets from all directions. The overload protection (slip clutch) avoids overloading and extends the lifetime of the hoist. Robust aluminium housing, powder coated. Extremely low headroom The standard case hardened and zinc-plated link chain is matched perfectly to the load chain to guarantee smooth and precise chain motion. All requirements of national and international standards and regulations are fulfilled. The 10-pocket load sheave ensures smooth running of the chain and minimizes chain wear. Drop forged suspension and load hooks are made from non-aging, high tensile steel and fitted with robust safety latches. 60

14 04 elektricky retazovy kladkostroj cps Technical data model CPS Model EAN-No * Capacity in / number of chain falls Standard lifting height m Chain dimensions d x p mm Classification FEM/ISO Lifting speed m/min Hoist motor kw Weight Operating voltage CPS 1-4 * /1 3 4 x Bm/M V/1-phase/50 Hz CPS 1-10 * /1 3 4 x Am/M V/3-phase/50 Hz CPS 2-6 * /1 3 4 x Am/M V/3-phase/50 Hz CPS 5-3 * /2 3 4 x Am/M V/3-phase/50 Hz Dimensions model CPS Model CPS 1-4 CPS 1-10 CPS 2-6 CPS 5-3 A, mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm I, mm J*, mm X, mm Y, mm Z, mm *Dimensions at standard lift (3 m). Smallest and lightest electric chain hoist for a great number of applications. Yale hoists and trolleys are not designed for passenger elevation applications and must not be used for this purpose. 61

15 05 pneumaticky retazovy kladkostroj CPA Protection classification II 3 GD c IIB T4 Pneumatic chain hoist model CPA Capacity Pneumatic chain hoists are characterized by high durability in a great number of industrial applications. The robust but light weight housing allows an easy transport. Features Designed for operating pressures of 5 to 7 bar. Rotating piston motor with 100 % duty rating and an unlimited number of starts for continuous operation. Integrated limit switches for highest and lowest hook position as standard. Self-adjusting automatic disc brake, maintenance-free. Extremely sensitive control with emergency-stop for a precise positioning of the load Air release for brake as standard for models CPA 2-31, CPA 5-17 and CPA 10-9 Chain container as standard Options Manual and powered trolleys with shackle to fit top hook suspended pneumatic chain hoists. All models available with push or geared trolley Models CPA 2-31, CPA 5-17 and CPA 10-9 also available with pneumatic trolleys Models CPA 2-31, CPA 5-17 and CPA 10-9 also available for operation in hazardous areas, category 2 (Zone 1/21) Models CPA 2-31, CPA 5-17 and CPA 10-9 also available with chain control Maintenance unit for main air supply pipe (pressure regulator, manometer, lubricator and support) Applications Automobile and aircraft industries, shipyards, on ships and docks. Foundries, on-/offshore, paint factories and paint shops, refineries, oil depots, galvanizing. Printing, textile and food industries, pulp, paper and cement mills. Glass and ceramic industries, wood working industries, chemical industries, heat treatment and power plants etc. Also suitable for operation with nitrogen. To ensure faultless operation the compressed air supply must be filtered and oiled. 72

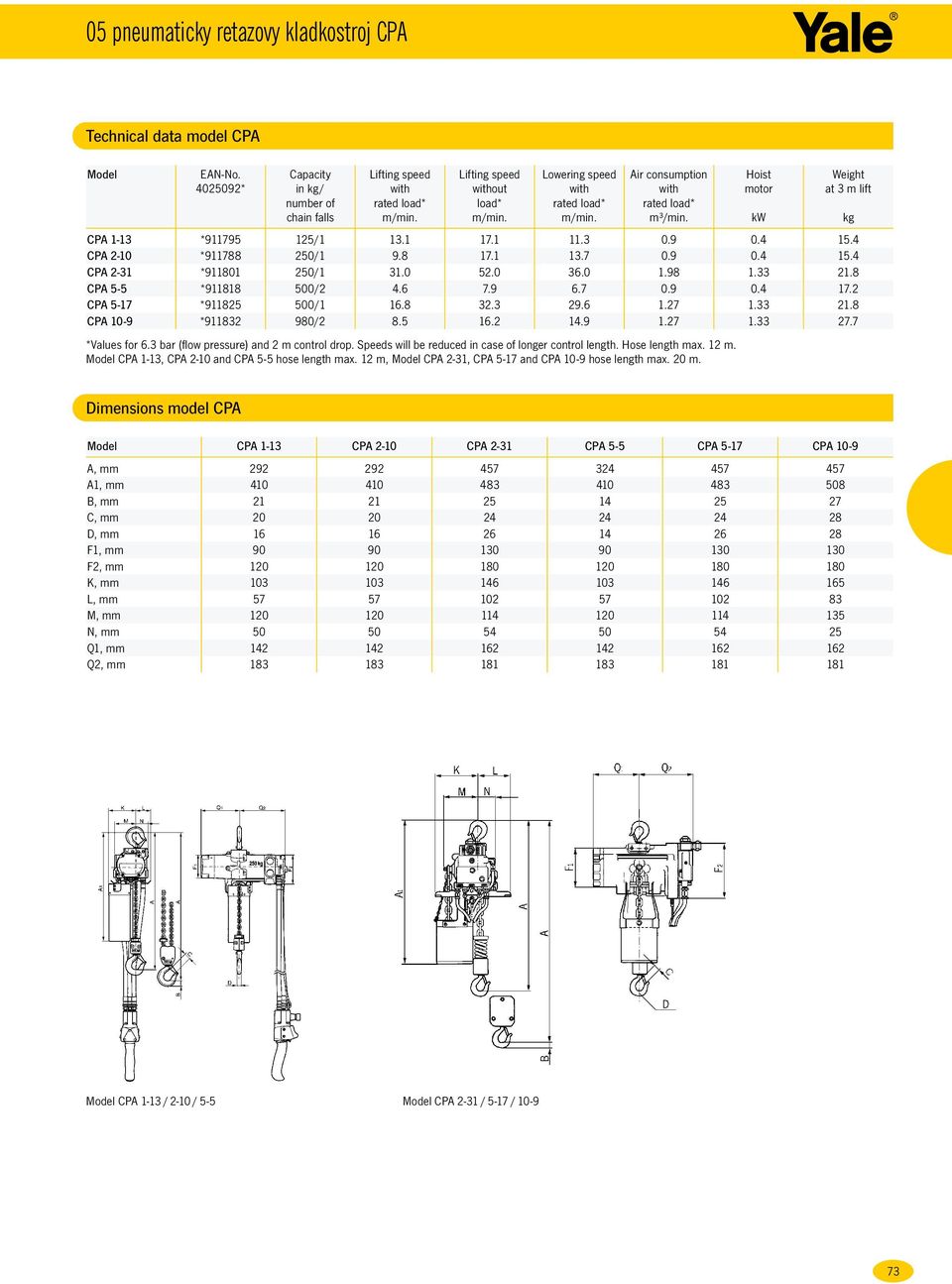

16 05 pneumaticky retazovy kladkostroj CPA Technical data model CPA Model EAN-No * Capacity in / number of chain falls Lifting speed with rated load* m/min. Lifting speed without load* m/min. Lowering speed with rated load* m/min. Air consumption with rated load* m³/min. Hoist motor kw Weight at 3 m lift CPA 1-13 * / CPA 2-10 * / CPA 2-31 * / CPA 5-5 * / CPA 5-17 * / CPA 10-9 * / *Values for 6.3 bar (flow pressure) and 2 m control drop. Speeds will be reduced in case of longer control length. Hose length max. 12 m. Model CPA 1-13, CPA 2-10 and CPA 5-5 hose length max. 12 m, Model CPA 2-31, CPA 5-17 and CPA 10-9 hose length max. 20 m. Dimensions model CPA Model CPA 1-13 CPA 2-10 CPA 2-31 CPA 5-5 CPA 5-17 CPA 10-9 A, mm A1, mm B, mm C, mm D, mm F1, mm F2, mm K, mm L, mm M, mm N, mm Q1, mm Q2, mm Model CPA 1-13 / 2-10 / 5-5 Model CPA 2-31 / 5-17 /

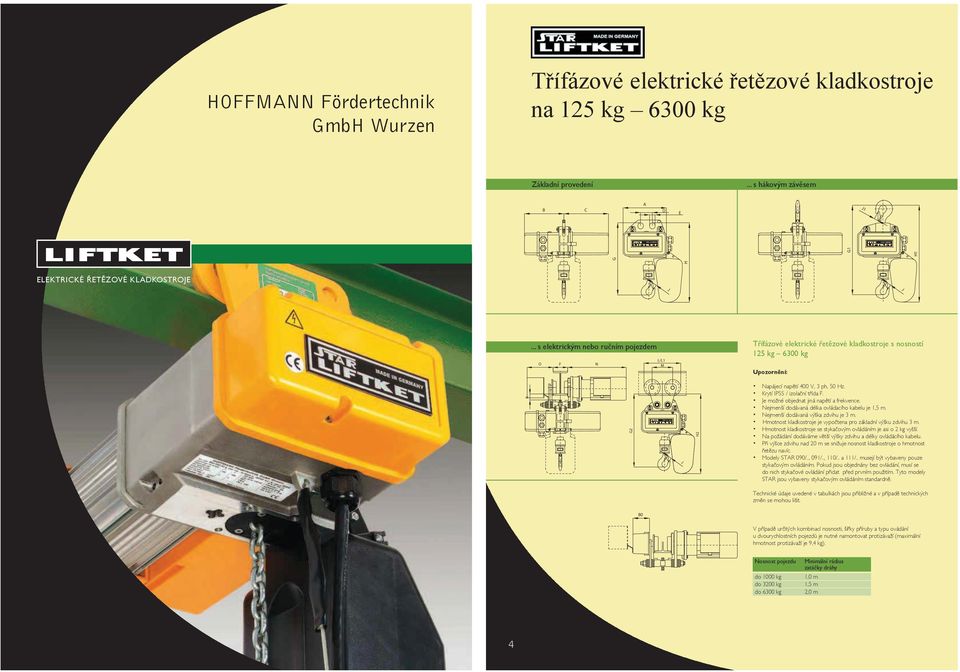

17 K HOFFMANN Fördertechnik GmbH Wurzen B C A D E J1 H G G1 H1 J J L/L1 O F N M G2 J H2 80 4

18 2E]YOiäWQt SĖHGQRVWL 2E]YOiäWQt SĖHGQRVWL ŕ O TEJGO MCNGP QW ŕ /KOQĥ FPüPÈ\MÃP TQM[PCQDUNWJW ŕ /KOQĥ FPüPÈ\MÃP TQM[PCQDUNWJW CÕFTŀDWUGUPCFPØORĥÈUVWRGOMGXīGO CÕFTŀDWUGUPCFPØORĥÈUVWRGOMGXīGO ì UVGO VÃOüĥŀ FP RQVĥGDC ì UVGO VÃOüĥŀ FP RQVĥGDC URGEKGNPÈEJP UVTQLĵCPCRTQUVQUPCFP URGEKGNPÈEJP UVTQLĵCPCRTQUVQUPCFP X[OüPKVGNPQUVLGFPQVNKXØEJFÈNĵFÈM[ X[OüPKVGNPQUVLGFPQVNKXØEJFÈNĵFÈM[ OQFWNQXÃMQPUVTWMEK OQFWNQXÃMQPUVTWMEK /QVQT QNGLGORNPüPÃKQNGLQVüUPÃ /QVQT QNGLGORNPüPÃKQNGLQVüUPÃ OGEJCPKUO[ RTWŀKPQX DT\FCCQXN F PÈ OGEJCPKUO[ RTWŀKPQX DT\FCCQXN F PÈ LUQWRQRĥÈRCFPÃXØOüPüRĥKRTCXGP[ LUQWRQRĥÈRCFPÃXØOüPüRĥKRTCXGP[ MHWPIQX PÈDG\LCMØEJMQNKÕRTCX MHWPIQX PÈDG\LCMØEJMQNKÕRTCX 2QW\GMNW\P URQLMCUGOWUÈUGĥÈFKV 2QW\GMNW\P URQLMCUGOWUÈUGĥÈFKV QW LUQW Ã 8[UQMØ\CVüŀQXCVGN FNQWJ ŕ 8[UQMØ\CVüŀQXCVGN FNQWJ FQDC\CRPWVÈ KXQDNCUVGEJ FQDC\CRPWVÈ KXQDNCUVGEJ UVTQRKEMØORQFPGDÈO UVTQRKEMØORQFPGDÈO ŕ 8\FWEJGOEJNC\GPØOQVQT\FXKJW ŕ 8\FWEJGOEJNC\GPØOQVQT\FXKJW UEJNCFÈEÈOKŀGDT[VXCTQXCPØOKFNGXPüLīÈEJ UEJNCFÈEÈOKŀGDT[VXCTQXCPØOKFNGXPüLīÈEJ MQPVWT56#4.+(6-'6W MQPVWT56#4.+(6-'6W ŕ 2QWŀKVÈīRKìMQXØEJOCVGTK NĵCÕTQXGė ŕ 2QWŀKVÈīRKìMQXØEJOCVGTK NĵCÕTQXGė VGEJPQNQIKG\CLKīıWLÈMXCNKVWCURQNGJNKXQUV VGEJPQNQIKG\CLKīıWLÈMXCNKVWCURQNGJNKXQUV XīGEJUQWì UVÈ XīGEJUQWì UVÈ 6QVQD[NQFQRTQX \GPQFNQWJQFQDØOK 6QVQD[NQFQRTQX \GPQFNQWJQFQDØOK VGUVQXCEÈOKRTQEGFWTCOKXPCīKEJXØ\MWOPØEJ VGUVQXCEÈOKRTQEGFWTCOKXPCīKEJXØ\MWOPØEJ NCDQTCVQĥÈEJ 2TQM \CP ŀkxqvpquvuqwì UVÈ NCDQTCVQĥÈEJ 2TQM \CP ŀkxqvpquvuqwì UVÈ LGFPQ\PCìPüRĥGMTCìWLGRQŀCFCXM[('/ LGFPQ\PCìPüRĥGMTCìWLGRQŀCFCXM[('/ RTQFCPÃUMWRKP[JPCEÈEJÕUVTQLÈ RTQFCPÃUMWRKP[JPCEÈEJÕUVTQLÈ ŕ Ø VQXCPØ <XØīGP DG\RGìPQUVHWPIQX PÈMNCFMQUVTQLĵ ŕ <XØīGP DG\RGìPQUVHWPIQX PÈMNCFMQUVTQLĵ MVGTÃD[NQFQUCŀGPQOKOQLKPÃRQWŀKVÈO MVGTÃD[NQFQUCŀGPQOKOQLKPÃRQWŀKVÈO PQXÃJQRCVGPVQXCPÃJQU[UVÃOWURQLM[ PQXÃJQRCVGPVQXCPÃJQU[UVÃOWURQLM[ CDT\F[ X[NGRīGPÃJQRĥGFEJ \GLÈEÈJQU[UVÃOW CDT\F[ X[NGRīGPÃJQRĥGFEJ \GLÈEÈJQU[UVÃOW.+(6-'6W MFGMNW\P URQLMCPGPÈWOÈUVüPC.+(6-'6W MFGMNW\P URQLMCPGPÈWOÈUVüPC OG\KDT\FWCDĥGOGPQ 7VQJQVQ OG\KDT\FWCDĥGOGPQ 7VQJQVQ DG\RGìPQUVPÈJQRTKPEKRWGZKUVWLGOGEJCPKEM[ DG\RGìPQUVPÈJQRTKPEKRWGZKUVWLGOGEJCPKEM[ RGXPÃURQLGPÈOG\KDĥGOGPGOCDT\FQW RGXPÃURQLGPÈOG\KDĥGOGPGOCDT\FQW 6ÈOPGPÈOQŀPÃ\ĥÈEGPÈDĥGOGPGCPK 6ÈOPGPÈOQŀPÃ\ĥÈEGPÈDĥGOGPGCPK RĥKUGNJ PÈURQLM[ 8īGEJPCURQLMQX QDNQŀGPÈ RĥKUGNJ PÈURQLM[ 8īGEJPCURQLMQX QDNQŀGPÈ LUQWUCOQ\ĥGLOüDG\C\DGUVQX LUQWUCOQ\ĥGLOüDG\C\DGUVQX ŕ,gfpqfwej T[EJN CDG\RGìP RĥGUVCXDC ŕ,gfpqfwej T[EJN CDG\RGìP RĥGUVCXDC \LGFPQĥGVü\QXÃJQPCFXQWĥGVü\QXÃRTQXGFGPÈ \LGFPQĥGVü\QXÃJQPCFXQWĥGVü\QXÃRTQXGFGPÈ CPCQRCM CPCQRCM ŕ #DUQNWVPüDG\RGìPÃ\CXüīGPÈ RTCOGPG ŕ #DUQNWVPüDG\RGìPÃ\CXüīGPÈ RTCOGPG ĥgvü\wfngrcvgpvqxcpãjqĥgīgpè MFGPGN\G ĥgvü\wfngrcvgpvqxcpãjqĥgīgpè MFGPGN\G RTQXÃUVEJ[DWRĥKOQPV ŀk RTQXÃUVEJ[DWRĥKOQPV ŀk ŕ 0GLOQFGTPüLīÈFGUKIPCMQPUVTWMEG ŕ 0GLOQFGTPüLīÈFGUKIPCMQPUVTWMEG ŕ -QORCMVPÈCRGXPØMT[V\NGJMÃJQMQXW ŕ -QORCMVPÈCRGXPØMT[V\NGJMÃJQMQXW JOQVPQUVXìGVPüRTQVK\ XCŀÈ MIPCOQPVQXCPÃJQRQFMT[VGOPCUVTCPüDT\F[ JOQVPQUVXìGVPüRTQVK\ XCŀÈ MIPCOQPVQXCPÃJQRQFMT[VGOPCUVTCPüDT\F[ 5 6

19 Zavěšení v jednom bodě, kdy řetěz vyjíždí z kladkostroje v jednom místě, umožňujícím skutečně vertikální zdvih. Vhodný pro stavební průmysl a těžké údržbové práce. Je možné objednat různé výšky zdvihu. Jsou k dostání různé typy zavěšení. Pro optimalizaci výšky zdvihu může být zařízení namontováno jako patkové.... s hákovým závěsem... s elektrickým pojezdem F N L M O B A D C J1 H1 J H2 G2 H G G1 K E J J Model STAR 235/50 na jednom průřezu/na dvou průřezech, stacionární /25000 na jednom průřezu, s jedním elektrickým pojezdem A B E2 C E1 L1 F N M K O H2 G2 H2 G Aplikace kladkostroje POWER LIFTKET Verze 13/00X Základní verze G pouze na dvou průřezech POWER LIF T L IF T K E T 25 tun Třífázové elektrické řetězové kladkostroje s nosností J J J 12

20 K3 na jednom průřezu, se dvěma elektrickými pojezdy 12500, pro přeměnu na N F O N M L3 M3 K3 na dvou průřezech, se dvěma elektrickými pojezdy L3 N F N O M M3 Třífázové elektrické řetězové kladkostroje s nosností Verze 13/00X + STAR 235/50 Upozornění: G3 H3 G3 H3 Napájecí napětí 400 V, 3 ph, 50 Hz. Verze 13/00X krytí IP54. STAR 235/50 krytí IP55. Izolační třída F. Je možné objednat jiná napětí a frekvence. Standardní ovládací napětí je 24 V. Elektrické koncové spínače. Nejmenší dodávaná délka ovládacího kabelu je 1,5 m. Nejmenší dodávaná výška zdvihu je 3 m. Hmotnost kladkostroje je vypočtena pro základní výšku zdvihu 3 m. Na požádání dodáváme větší výšky zdvihu a délky ovládácího kabelu. Při výšce zdvihu nad 10 m se snižuje nosnost kladkostroje o hmotnost řetězu navíc. J J Poznámka: Standardní pojezdy těchto verzí kladkostrojů nejsou vhodné pro dráhy se zatáčkami. Technické údaje uvedené v tabulkách jsou přibližné a mohou se lišit

21 C-profily a příslušenství C-profily C-profily a příslušenství Konzola s upínkami Objednací č. Délka l Tloušt'ka s [mm] [mm] Materiál: Ocel žárově pozinkovaná Jiné délky při objednávce. Dodávka oblouků možná. 2 1,5 C-profil Upínka Konzola Držák Název Objednací č. l [mm] Konzola Konzola Upínka Materiál: Ocel pozinkovaná Konzola děrovaná - viz hlavní katalog Programm 230. Držák Spojka Vodící konzola Objednací č. l [mm] Materiál: Ocel pozinkovaná Spony pro upevnění kabelů Obj. č. Provedení Obj. č. Provedení Obj. č. Provedení Bez šroubů a čtyřhranných matic Se šrouby a čtyřhrannými maticemi Materiál: Ocel pozinkovaná Připustné zatížení: Bez šroubů a čtyřhranných matic Se šrouby a čtyřhrannými maticemi Materiál: Ocel pozinkovaná Připustné zatížení: S přitlačnými šrouby Materiál: Ocel pozinkovaná Objednací č.: Spona pro ploché a kulaté kabely Matriál: Plastická hmota Obj. č.: Spona pro upevnění kulatých kabelů v ose. Materiál: Ocel nerez Obj. č.: Spona pro upevnění kulatých kabelů mimo osu. Materiál: Ocel nerez Koncový doraz Zátka Konzola Upínka Držák Spojka Vodící konzola C-profil Materiál: Plastická hmota Koncový doraz Objednací č.: Materiál: Ocel pozinkovaná Přípustné zatižení: 63 Objednací č.: Materiál: Ocel pozinkovaná Přípustné zatižení: 63 Zátka Objednací č.: Materiál: Ocel pozinkovaná Objednací č.: pro C-profil Objednací č.: pro C-profil

22 Vozíky pro ploché kabely Vozík z plastické hmoty Koncová svorka Vozík Vodící vozík Koncová svorka d l s Provedení koleček Nosnost Objednací č. Objednací č. Objednací č. [mm] [mm] [mm] P [] Kuličkové ložisko, pozinkované Kuličkové ložisko s vnějším kroužkem z plastické hmoty Kolečko z plastické hmoty, bronzové kluzné ložisko Kolečko i kluzné ložisko z plastické hmoty Vozík Ocelový vozík s nosičem kabelů z plastické hmoty nebo oceli Vozík Vodící vozík Vodící vozík ,3 Vozíky pro ploché kabely Pryžové ploché kabely Typ Počet vodičů Objednací č. Maximální rozměr cca a průřez s x b hmotnost [mm 2 ] [mm] [ / 100 m] NGFLGÖU-J 14x1, X1,5 6,4 x 18,5 20,0 NGFLGÖU-J 15x1, X1,5 6,4 x 21,5 24,0 NGFLGÖU-J 18x1, X1,5 6,4 x 32,0 35,0 NGFLGÖU-J 10x1, X1,5 7,0 x 41,5 50,0 NGFLGÖU-J 12x1, X1,5 7,0 x 48,5 59,0 NGFLGÖU-J 14x2, X2,5 8,2 x 23,0 29,0 NGFLGÖU-J 15x2, X2,5 8,2 x 28,5 42,0 NGFLGÖU-J 18x2, X2,5 8,2 x 42,0 55,0 NGFLGÖU-J 14x4, X4,5 9,6 x 28,0 41,0 NGFLGÖU-J 17x4, X4,5 9,6 x 44,0 71,0 NGFLGÖU-J 14x6, X6,5 10,4 x 30,0 52,0 Pryžové ploché kabely se stíněním GCFLGÖU-O 14x1, X1,5 7,4 x 19,5 25,0 GCFLGÖU-O 18x1, X1,5 7,4 x 37,3 51,0 Ploché kabely z plastické hmoty Typ Počet vodičů Objednací č. Maximální rozměr cca a průřez s x b hmotnost [mm 2 ] [mm] [ / 100 m] H07VVH6-F 4G1, G1,5 15,2 x 15,5 15,3 H07VVH6-F 5G1, G1,5 15,2 x 18,5 18,5 H07VVH6-F 8G1, G1,5 15,2 x 31,0 29,7 H07VVH6-F 10G1, G1,5 15,2 x 37,0 36,2 H07VVH6-F 12G1, G1,5 15,2 x 41,5 42,8 H07VVH6-F 4G2, G2,5 15,9 x 19,0 22,4 H07VVH6-F 5G2, G2,5 15,9 x 22,5 26,9 H07VVH6-F 8G2, G2,5 15,9 x 38,0 43,7 H07VVH6-F 10G2, G2,5 15,9 x 45,0 53,4 H07VVH6-F 12G2, G2,5 15,9 x 52,0 62,8 H07VVH6-F 4G4, G4,0 17,1 x 22,0 31,0 H07VVH6-F 7G4, G4,0 17,1 x 38,0 53,7 H07VVH6-F 4G6, G61 17,8 x 25,0 41,5 Ploché kabely z plastické hmoty se stíněním YCFLY-O 4x1, X1,5 5,0 x 13,9 13,1 YCFLY-O 8x1, X1,5 6,0 x 32,4 37,5 YCFLY-O 12x1, X1,5 5,9 x 52,0 61,0 Vozík Vodící vozík Koncová svorka Materiál d l s Objednací č. Objednací č. Objednací č. Rozměr [mm] [mm] [mm] Plastická hmota Ocel Provedení koleček: Kuličkové ložisko, pozinkované Nosnost: 20 Koncová svorka Vozík Vodící vo ozík Vodící konzola Ucpávkové vývodky a příslušenství pro ploché kabely Závit Ucpávková Rozměr plochého kabelů Matice vývodka s [mm] b [mm] Objednací č. Objednací č. min. max. min. max. M25x1, x16 4 5, M25x1, x21 5 7, , M32x1, x M40x1, x M50x1, x , M50x1, x M63x1, x Vozík pro ovladač-ideal Provedení: Vývodka: Plastická hmota odolná proti nárazu Těsnění: Pryž odolná proti oleji Přítlačná podložka: Ocel pozinkovaná Koncová svorka Plochý kabel 4 5

23 Vozíky pro kulaté kabely a hadice Vozíky z ocelového plechu nebo z plastické hmoty s otočným uložením Vozíky pro kulaté kabely a hadice Vozík z plastické hmoty s hákem Vozík Vozík. Objednací č.: Nosič kabelů Objednací č. Koncová svorka Průměr kabelů [mm] Vodící vozík Obrazové znázornění platí pro horní část vozíku z plastické hmoty. Rozměry pro horní část z oceli viz vozík se třmenem. Vozík Provedení Vodící vozík Koncová svěrka Provedení koleček Nosnost Objednací č. Objednací č. Objednací č. P [] Ocelový plech Kuličkové ložisko, pozinkované 20, Kuličkové ložisko s vnějším kroužkem z plastické hmoty Plastická hmota 10, Kolečko z plastické hmoty, bronzové kluzné ložisko Kolečko i kluzné ložisko z plastické hmoty 06,3 Ocelový vozík se třmenem Vozík. Objednací č.: Kolečko: Kuličkové ložisko pozinkované Nosnost: 20 Na vozík mohou být zavěšeny podle potřeby jeden nebo více různých nebo stejných nosičů kabelů nebu hadic. Přitom je nutné dbát na to, aby při použití různých nosičů byl nahoře upevněn největší. Vodící vozík. Objednací č.: Objednací č.: Nosný pás max. průměr 80 mm především pro kulaté kabely a hadice Vzduchové tlakové hadice Obj. č. Vnitřní Vnější Přípustný průměr průměr tlak při hadice hadice 20 o C [mm] [mm] [bar] Provedení: PVC hmota s textilní vložkou průhledná, odolná proti oleji a benzínu Koncová svěrka. Objednací č.: Kabelová svorka z plastické hmoty Pryžové kulaté kabely Vodící vozík. Objednací č.: Provedení: Kolečko i kluzné ložisko z plastické hmoty Nosnost: 6,3 Kabelová svorka Objednací č. Průmeř kabelů [mm] ,5 12, Typ Počet žil a Objednací č. Vnější průměr Hmotnost jmenovitý průřez min. - máx. cca [mm 2 ] [mm] [ / 100 m] H07RN-F 4G1, G1,5 10,5-13,5 21 H07RN-F 4G2, G2,5 12,5-15,5 30 H07RN-F 4G4, G4 14,5-18,0 40 H07RN-F 4G6, G6 16,5-22,0 54 H07RN-F 5G1, G1,5 11,5-15,0 23 H07RN-F 5G2, G2,5 13,5-17,0 36 A07RN-F 7G1, G1,5 14,0-17,5 37 A07RN-F 7G2, G2,5 16,5-20,0 52 A07RN-F 12G1, G1,5 18,0-23,0 57 A07RN-F 12G2, G2,5 18,5-26,5 80 Vodící vozík Ucpávkové vývodky a příslušenství pro kulaté kabely Koncová svorka. Objednací č.: Nosič kabelů Objednací č. Průměr kabelů [mm] Pod nosiče se třmenem jsou vhodné nosiče kabelů Koncová svorka Vozík Nosič kabelů Kulatý kabel Vodící konzola Vozík pro ovladač-ideal Závit Ucpávková Kabel průměr Matice vývodky vývodka [mm] Objednací č. Objednací č. M20x1, x M25x1, x M25x1, x M32x1, x Provedení: Vývodka: Plastická hmota odolná proti nárazu Těsnění: Pryž odolná proti oleji Přítlačná podložka: Ocel pozinkovaná Provedení v kovu viz hlavní katalog Programm 230 nebo katalog Vedení a příslušenství Programm
