1 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně ENERGETICKÝ AUDIT Vypracováno dle zákona O hospodaření energií č.406/2000 Sb. 9 a vyhlášky 213/2001 Sb. a její novelizace č.425/2004 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu. Budova Lidový dům č. p. 362 ve Vsetíně Zadavatel: Vypracovali: Schválil: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Ing. Karel Zubek Ing. Karel Zubek Zhotovitel: AB Solartrip s. r. o. Počet výtisků: 2 Počet stran: 133 Počet příloh: 6 Výtisk č.: 1 Datum vydání: Evidenční č.: EA-17-06/2010

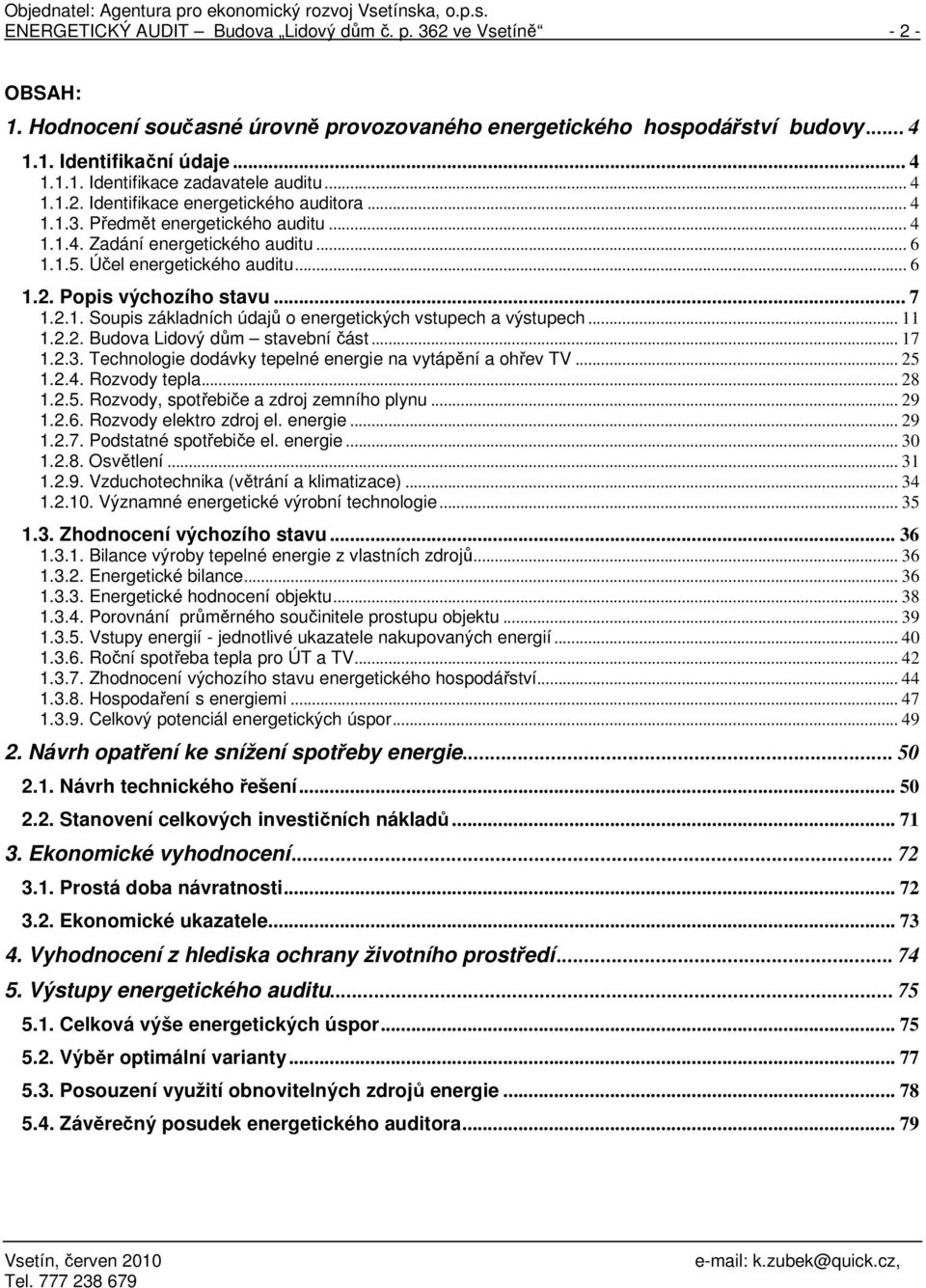

2 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně OBSAH: 1. Hodnocení současné úrovně provozovaného energetického hospodářství budovy Identifikační údaje Identifikace zadavatele auditu Identifikace energetického auditora Předmět energetického auditu Zadání energetického auditu Účel energetického auditu Popis výchozího stavu Soupis základních údajů o energetických vstupech a výstupech Budova Lidový dům stavební část Technologie dodávky tepelné energie na vytápění a ohřev TV Rozvody tepla Rozvody, spotřebiče a zdroj zemního plynu Rozvody elektro zdroj el. energie Podstatné spotřebiče el. energie Osvětlení Vzduchotechnika (větrání a klimatizace) Významné energetické výrobní technologie Zhodnocení výchozího stavu Bilance výroby tepelné energie z vlastních zdrojů Energetické bilance Energetické hodnocení objektu Porovnání průměrného součinitele prostupu objektu Vstupy energií - jednotlivé ukazatele nakupovaných energií Roční spotřeba tepla pro ÚT a TV Zhodnocení výchozího stavu energetického hospodářství Hospodaření s energiemi Celkový potenciál energetických úspor Návrh opatření ke snížení spotřeby energie Návrh technického řešení Stanovení celkových investičních nákladů Ekonomické vyhodnocení Prostá doba návratnosti Ekonomické ukazatele Vyhodnocení z hlediska ochrany životního prostředí Výstupy energetického auditu Celková výše energetických úspor Výběr optimální varianty Posouzení využití obnovitelných zdrojů energie Závěrečný posudek energetického auditora... 79

3 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Přílohy 1 Foto, situace 3 A4 2 Opatření, varianty 23 A4 3 Ekonomické hodnocení 2 A4 4 Evidenční list energetického auditu 2 A4 5 Osvědčení o odborné způsobilosti 1 A4 6 Výpočet tepelných ztrát budov, štítek budovy 19 A4 Výchozí podklady: 1. Projektová dokumentace stavební části a TZB, statický posudek 2. Revizní zprávy elektro 3. Podklady spotřeby energie (faktury - el. energie, teplo a studená voda) 4. Zákony, normy, vyhlášky, předpisy, technická literatura 5. Fotografická dokumentace 6. Informace od správce a údržby aj.

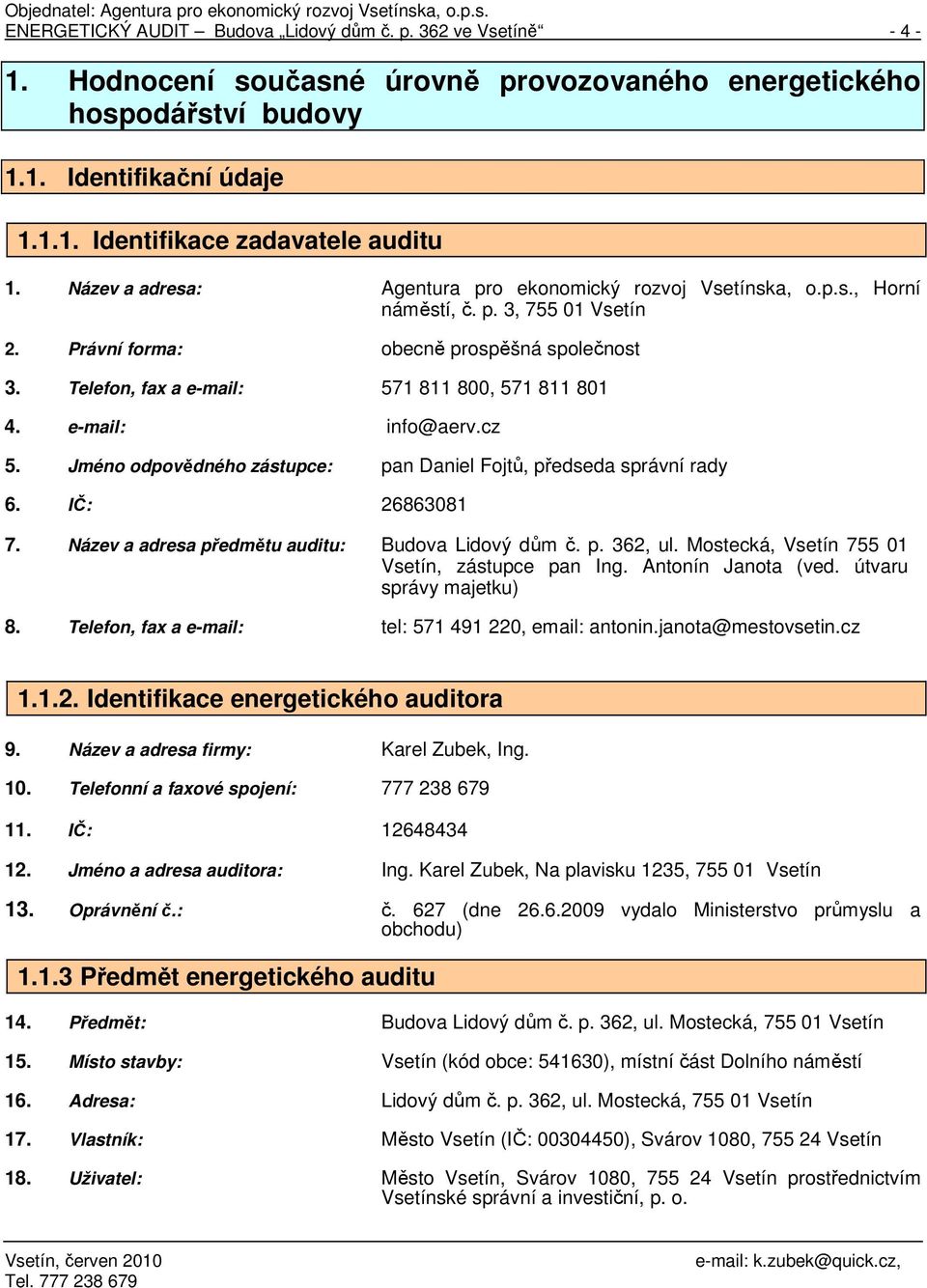

4 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Hodnocení současné úrovně provozovaného energetického hospodářství budovy 1.1. Identifikační údaje Identifikace zadavatele auditu 1. Název a adresa: Agentura pro ekonomický rozvoj Vsetínska, o.p.s., Horní náměstí, č. p. 3, Vsetín 2. Právní forma: obecně prospěšná společnost 3. Telefon, fax a , info@aerv.cz 5. Jméno odpovědného zástupce: pan Daniel Fojtů, předseda správní rady 6. IČ: Název a adresa předmětu auditu: Budova Lidový dům č. p. 362, ul. Mostecká, Vsetín Vsetín, zástupce pan Ing. Antonín Janota (ved. útvaru správy majetku) 8. Telefon, fax a tel: , antonin.janota@mestovsetin.cz Identifikace energetického auditora 9. Název a adresa firmy: Karel Zubek, Ing. 10. Telefonní a faxové spojení: IČ: Jméno a adresa auditora: Ing. Karel Zubek, Na plavisku 1235, Vsetín 13. Oprávnění č.: č. 627 (dne vydalo Ministerstvo průmyslu a obchodu) Předmět energetického auditu 14. Předmět: Budova Lidový dům č. p. 362, ul. Mostecká, Vsetín 15. Místo stavby: Vsetín (kód obce: ), místní část Dolního náměstí 16. Adresa: Lidový dům č. p. 362, ul. Mostecká, Vsetín 17. Vlastník: Město Vsetín (IČ: ), Svárov 1080, Vsetín 18. Uživatel: Město Vsetín, Svárov 1080, Vsetín prostřednictvím Vsetínské správní a investiční, p. o.

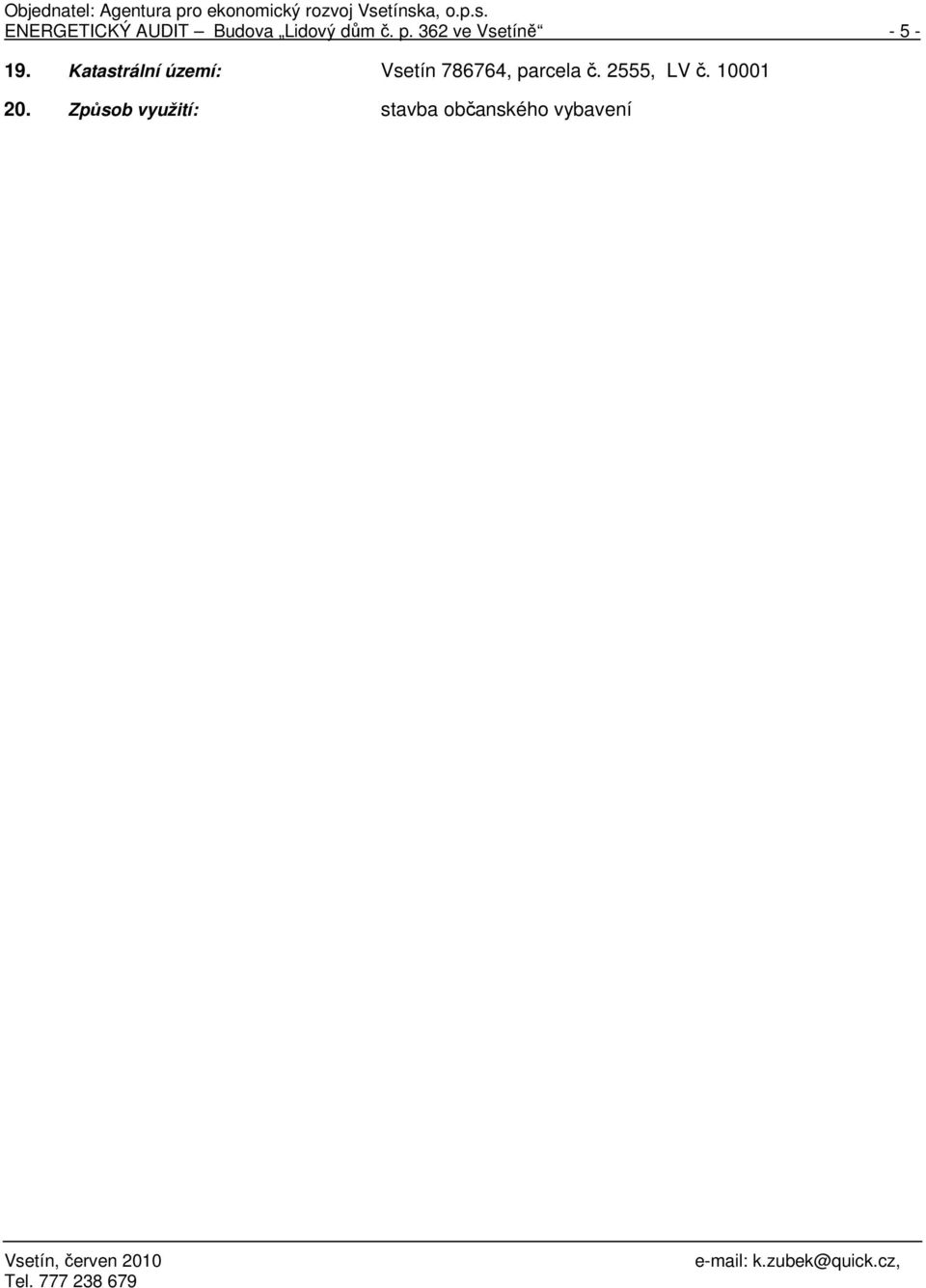

5 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Katastrální území: Vsetín , parcela č. 2555, LV č Způsob využití: stavba občanského vybavení

6 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Zadání energetického auditu Zadání energetického auditu vychází z následujících podkladů: 1. z požadavků zadavatele 2. z Metodiky energetického auditu, jenž je obsažena ve vyhlášce č. 213/2001 Sb. a její novelizace Ministerstva průmyslu a obchodu Účel energetického auditu Cílem navrhovaného řešení bude nalézt a doporučit takové řešení, které z hlediska provozovatele bude nejefektivnější a nejekonomičtější ve vztahu k dlouhodobým potřebám energií v objektu Lidový dům č. p. 362 ve Vsetíně v souladu se stávajícími, případně připravovanými zákony a závaznými předpisy v oblasti energetiky a životního prostředí. Účelem zpracování energetického auditu je dále posouzení možností snížení energetických spotřeb budovy, posouzení vytápěcího systému, přípravy a dodávky TV, spotřeby elektrické energie, provozu technologie výměníkové stanice tepla, vzduchotechniky aj., přičemž výchozím stavem je stávající standardizovaný stav využití budovy. Samotné zpracování energetického auditu, jeho výstupy a závěrečné doporučení proto budou předpokladem pro rozhodování zadavatele energetického auditu o případných investicích do energeticky úsporných opatření.

7 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Popis výchozího stavu Budova Lidový dům Vsetín č. p. 362 (dále jen LD Vsetín) se nachází na ulici Mostecká, přímo v centru města Vsetína, na západní hranici prostoru Dolního náměstí, v těsném sousedství budovy Komerční banky. Jde o členitý objekt, který byl postaven za účelem kulturním, ve třicátých letech minulého století. V průběhu dalších let, byly provedeny k původnímu objektu dvě přístavby, na západní straně objektu, tj. přístavby původní tělocvičny (dnes zázemí divadla) a garáží. Stávající konstrukce původního objektu je z plného cihelného zdiva a železobetonu. Prostor budovy Lidový dům, je dnes využita především k provozu kulturních (divadelní sál a příslušenství), obchodních a administrativních aktivit. Stávající stav Vytápěný objem objektu: m 3 Vytápěná plocha objektu: m 2 Budova Lidový dům č. p. 362 ve Vsetíně, se nachází v nadmořské výšce cca 346 m. n. m. Souřadnice umístění objektů jsou 49 20'24.311" severní šířky, 17 59'30.94 východní délky. základní údaje (stávající stav): - počet uživatelů odhadem ročně cca návštěvníků kulturních akcí ročně, návštěvníci barů, herny, pronajímaných prostor aj. - počet zaměstnanců cca 10 osob (uklizečky + zaměstnanci pronajímaných prostor aj.) - pracovní doba od 7 oo do 24 oo hodin denně, o víkendech jsou často kulturní akce a provoz barů a herny - provozní režim celoroční provoz včetně prázdnin a částečně svátků - popis činnosti provoz objektu zahrnuje kulturní, společenská a vzdělávací činnost, obchodní (2 x bar a herna kulečníku) a administrativní činnost - rok výstavby třicátá léta minulého století (projekt z r. 1927) - rekonstrukce objektu v posledních dvaceti letech zde nebyla provedena významnější rekonstrukce - technické zařízeni převážnou část podstatného technického zařízení v objektu je stávající technologie kuchyně (nepoužívá se), vzduchotechnické jednotky, osvětlení, jevištní technika v divadelním sále - zdroj tepla pro ÚT dálkový zdroj tepla z místního CZT (Zásobování teplem Vsetín, a. s.), výměníková stanice je umístěna v sousední budově fy. Zlaté mince s. r. o. - zdroj tepla pro TV lokální ohřívače TV, zdroj tepla el. energie - zdroje elektrické energie zdrojem elektrické energie (dále jen EE) je nn síť ČEZ, a.s., dodavatelem EE je ČEZ, a. s. - zdroje zemního plynu dřívější napojení na plynovod v minulých letech je zaslepeno - rozvody tepelné energie páteřní rozvody ÚT jsou taženy pod stropem v I. P. P., jsou původní teplovodní dvoutrubkové s nuceným oběhem a teplotním spádem 90/70 o C, jako otopná tělesa v budově jsou použity převážně původní článková litinová tělesa s radiátorovými ventily bez termostatických hlavic - rozvody el. energie jsou původní po rekonstrukci s dílčími úpravami realizovanými během provozu

8 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně osvětlení instalována většinou původní zářivková a žárovková svítidla, bez automatické na intenzitu osvětlenosti reagující regulace - vzduchotechnika v kuchyni je (I. P. P.) instalována pro odsávání vzduchotechnická jednotka, pro větrání baru a herny v I. N. P. a II. N. P. jsou instalovány dvě VZT jednotky, všechna tato zařízení jsou bez rekuperačního výměníku, systém větrání ostatních částí budovy je většinou přirozený, okenními a dveřními rámy, sociální prostory jsou vybaveny odtahovými ventilátory - chlazení pro chlazení a mražení potravin v budově jsou použita běžná chladící a mrazící zařízení - měření spotřeb fakturační měření (v majetku dodavatele paliv a energie): - elektrická energie - 5 ks fakturačního měřidla + 13 ks podružné elektroměry - spotřeba studené vody - 1 ks fakturačního měřidla - spotřeba tepla - 1 ks fakturačního měřidla (celá budova LD Vsetín) - spotřeba zemního plynu - - prodej energií přeúčtovává se dle m 2 spotřeba tepla pro ÚT, studené vody a spotřeba el. energie, prodej dalších energií není realizován - dokumentace k dispozici byly následující podklady a dokumentace: projektová dokumentace (stavební, revizní zprávy elektro atd.), statický posudek gotografická dokumentace údaje o spotřebě el. energie, tepla a studené vody zákony, vyhlášky, normy, předpisy informace (správce a provozovatele aj.)

9 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Obr. č. 1: Situační schéma objektu Lidový dům Lidový dům

10 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Obr. č. 2: Základní rozdělení budovy Lidový dům S J Garáže Divadelní sál Budova Komerční banky Lidový dům Hlavní vstup Ul. Mostecká

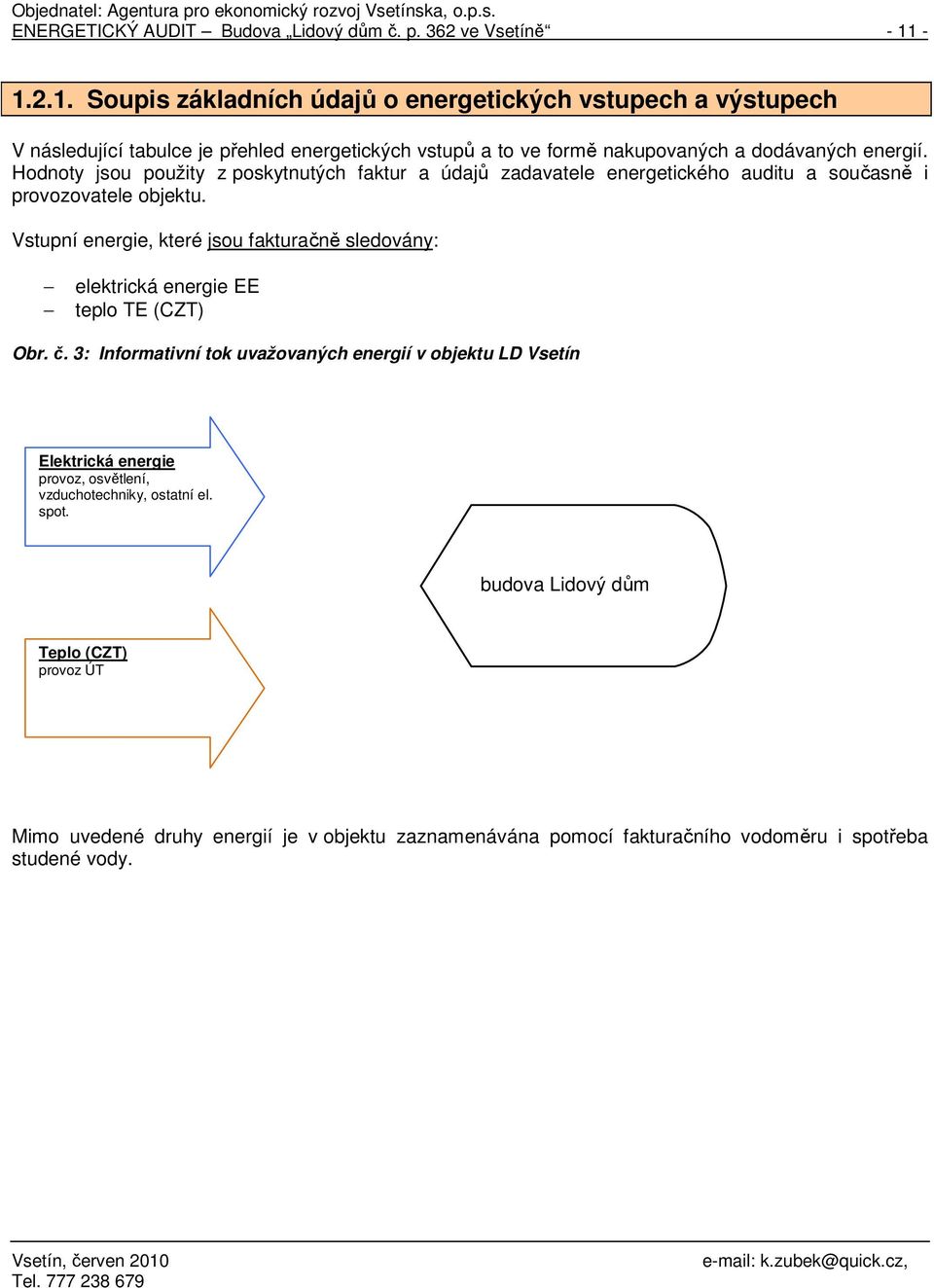

11 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Soupis základních údajů o energetických vstupech a výstupech V následující tabulce je přehled energetických vstupů a to ve formě nakupovaných a dodávaných energií. Hodnoty jsou použity z poskytnutých faktur a údajů zadavatele energetického auditu a současně i provozovatele objektu. Vstupní energie, které jsou fakturačně sledovány: elektrická energie EE teplo TE (CZT) Obr. č. 3: Informativní tok uvažovaných energií v objektu LD Vsetín Elektrická energie provoz, osvětlení, vzduchotechniky, ostatní el. spot. budova Lidový dům Teplo (CZT) provoz ÚT Mimo uvedené druhy energií je v objektu zaznamenávána pomocí fakturačního vodoměru i spotřeba studené vody.

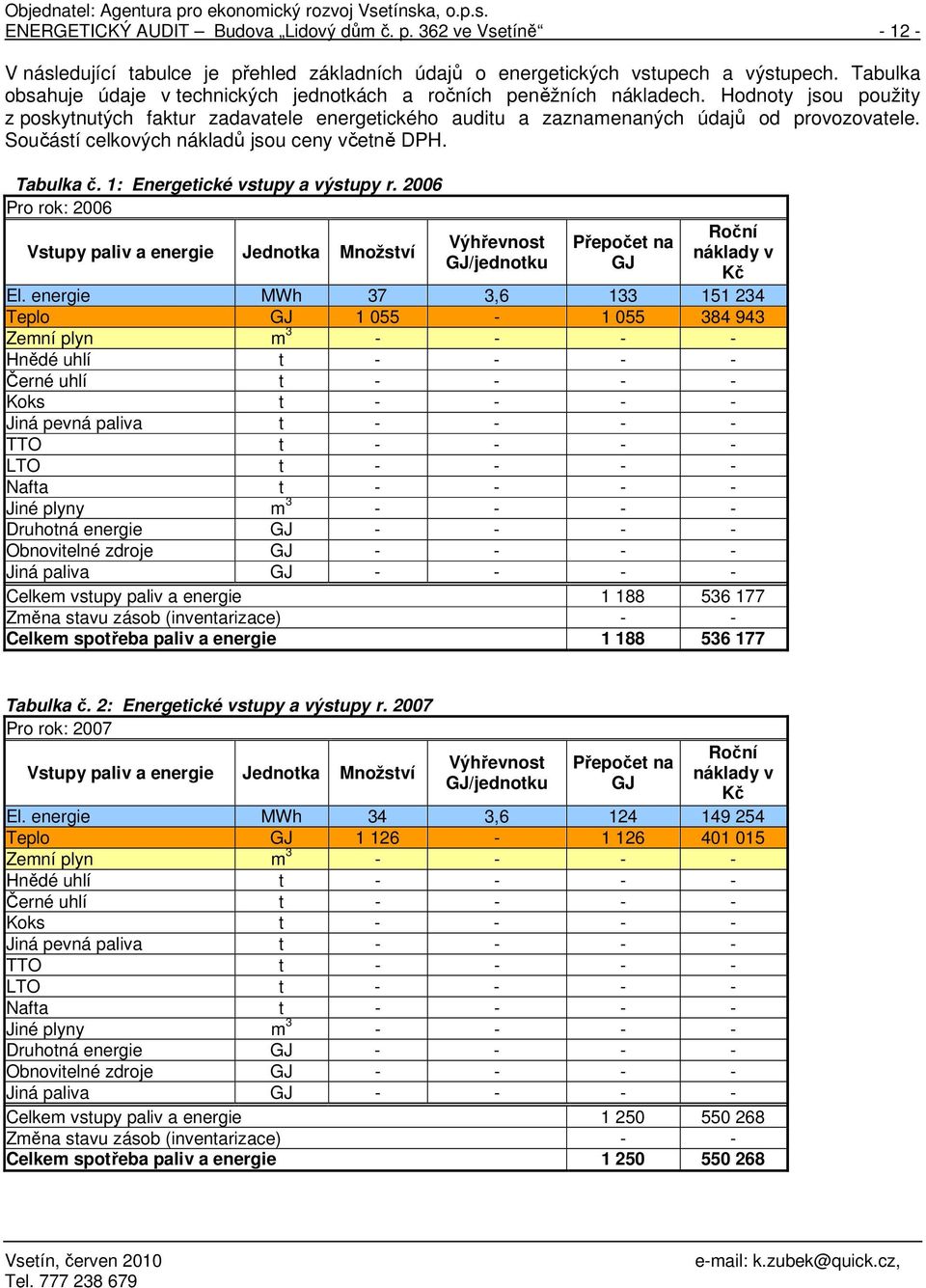

12 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně V následující tabulce je přehled základních údajů o energetických vstupech a výstupech. Tabulka obsahuje údaje v technických jednotkách a ročních peněžních nákladech. Hodnoty jsou použity z poskytnutých faktur zadavatele energetického auditu a zaznamenaných údajů od provozovatele. Součástí celkových nákladů jsou ceny včetně DPH. Tabulka č. 1: Energetické vstupy a výstupy r Pro rok: 2006 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 37 3, Teplo GJ Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie Tabulka č. 2: Energetické vstupy a výstupy r Pro rok: 2007 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 34 3, Teplo GJ Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie

13 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Tabulka č. 3: Energetické vstupy a výstupy r Pro rok: 2008 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet et na GJ El. energie MWh 39 3,6 140 Teplo GJ Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) Celkem spotřeba paliv a energie Roční náklady v Kč Graf č. 1: Celková vypočtená spotřeba energií v r Celková spotřeba energií r v GJ Celková spotřeba energií v r v Kč Nákup el. energie 9% Nákup el. energie 22% Nákup tepla 91% Nákup tepla 78% Z výše uvedených údajů v tabulce je patrné, že spotřeba tepla cca 91% je na rozdíl od spotřeby el. energie cca 9% podstatně vyšší. Podíl tepla na celkové finanční částce za teplo je cca 78% a el. energii cca 22%.

14 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Z důvodu odlišných stávajících provozních podmínek při užívání objektu LD Vsetín (nejsou využity 100% provozované prostory) byla vypočtena a sestavena tabulka s energetickými vstupy a výstupy pro standardizovaný doporučený stav užívání objektu tj. stav v souladu s podmínkami vnitřního a vnějšího prostředí a provozu stanovenými v technických normách a jiných předpisech (např. dle vyhl. č. 148/2007 Sb., ČSN aj.). Tabulka č. 4: Energetické vstupy a výstupy r (výchozí stav) Pro rok: 2010 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Roční náklady v Kč El. energie MWh 39 3, Teplo GJ Zemní plyn m Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) - - Celkem spotřeba paliv a energie Dodavatel elektrické energie V budově Lidový dům se nachází pět samostatných fakturačních elektroměrů pro měření spotřeby EE a z čehož jsou tři, které jsou pro odběr majitele budovy. Pro podružné měření spotřeby el. energie u pronajímaných prostor je zde pronajímatelem objektu instalováno 13 podružných elektroměrů. Dodavatelem el. energie do objektu je ČEZ Prodej, s. r. o. Odběratel Město Vsetín, IČ: , Svárov 1080, Vsetín Odběrné místo č , Mostecká 362/6, Vsetín, elektroměr jednosazbový č , sazba CO2d, produkt Standard, jistič 3 x 40 A. Provoz pronajatých prostor I. až III. N. P. Odběrné místo č , Mostecká 362/6, Vsetín, elektroměr jednosazbový č , sazba CO2d, produkt Standard, jistič 3 x 86 A. Provoz společných prostor. Odběrné místo č , Mostecká 362/6, Vsetín, elektroměr jednosazbový č , sazba CO2d, produkt Standard, jistič 3 x 80 A. Provoz garáže ve dvoře.

15 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Tabulka č. 5: Spotřeby EE r Rok Celkem EE (kwh/rok) , , ,9 Cena celkem (Kč/rok) s DPH a bez pevných poplatků Cena (Kč/kWh) ,0 4, ,5 4, ,9 4,65 Graf č. 2: Celková fakturovaná spotřeba EE v r objekt LD Vsetín Spotřeba el. energie je za poslední tři i roky vyrovnaná. Nedochází zde k podstatným odchylkám při spotřebě el. energie v budově. Dodavatel tepla Dodavatelem dálkového tepla je firma Zásobování teplem Vsetín, a. s. (dále jen CZT). Teplo je dodáváno z výměníku tepla, umístěného v sousední budově firmy Zlaté mince s.r.o. (dříve Komerční banka). Teplo je touto firmou přefakturováno na Město Vsetín. Tabulka č. 6: Spotřeby tepla r (ÚT) Rok Teplo pro ÚT (GJ/rok) Cena celkem s DPH (Kč/rok) Cena (Kč/GJ) , , , ,8 437, ,5 427, ,6 477,4

16 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Graf č. 3: Celková fakturovaná spotřeba TE v r objekt LD Vsetín Teplo z CZT pro budovu LD Vsetín, je využíváno výhradně k vytápění budovy. Kalorimetrické měřidlo pro ÚT je umístěné ve výměníkové stanici tepla (sousední budova) a zaznamenává celkovou spotřebu tepla pro celý objekt. Fakturace tepla je provedena mezi jednotlivými nájemci prostor LD Vsetín, dle počtu metrů čtverečních na základě využívané plochy a jejich činnosti. Tabulka č.7: Spotřeba tepla na vytápění v přepočtu na denostupně objektu Lidový dům dle skutečných spotřeb Vstupy paliv a energií Skutečná spotřeba na ÚT Počet denostupňů Rozdíl proti DDP 50 Přepočtená spotřeba Počet topných dnů Průměrná venkovní teplota (tes) GJ D % GJ st.c 1 055, , , , , , , , , , , ,6 Pozn.: DDP50 50-ti letý dlouhodobý průměr (3 648 D 0 ) t is=18 0 C (průměrná výpočtová vnitřní teplota v celém objektu) Průměrná spotřeba tepla pro vytápění za období let 2006 až 2008 s přepočtem na denostupně činí GJ/rok. Dodavatel zemního plynu V současné době není zemní plyn do budovy dodáván. Přívod ZP byl v minulosti odpojen a zaslepen.

17 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Budova Lidový dům stavební část Základní popis Objekt Lidový dům se nachází v centru města Vsetín na ulici Mostecká ve Vsetíně. Foto č. 1: Budova Lidový dům (jižní pohled) Další fotografie v příloze č. 1. Objekt byl postaven v třicátých letech minulého století a od té doby zde byly provedeny menší i větší stavební zásahy, včetně několika přístaveb. Budova Lidový dům je členitý třípodlažní objekt, z cihelného zdiva a železobetonu. Ústřední část objektu je divadelní sál, včetně jeviště a hlediště a také vstupní prostor s pomocnými provozními místnostmi. Úzký severovýchodní čtyřpodlažní trakt navazuje na prostory divadelního sálu chodbovou linií, připojující pás provozních prostor při severovýchodním průčelí. Jihovýchodní uliční trakt se 3 nadzemními podlaží, zmenší části využívaným podkrovím a plným podzemním podlaží tvoří nejvyšší část objektu s osovým hlavním vstupem a nástupní halou k divadelnímu sálu a baru v I. N. P. Konstrukční systém uspořádání svislých nosných konstrukcí je tradiční podélný, kde nosnou funkci přebírá obvodová zeď a masivní střední dělící zeď, případně střední dělící zdi. Venkovní obvodové zdi jsou z plných pálených cihel bez jakéhokoli zateplení. Střecha objektu je dosti členitá. Převládá zde sedlová střecha s dřevěným krovem, nad divadelním sálem, garážemi a nad vstupy do objektu ze dvorní části jsou střechy ploché jednoplášťové. Střešní krytina je většinou hliníkový plech. Stropní železobetonové konstrukce nad suterénem a pod půdními prostory jsou většinou nezateplené. Vestavba u podkroví ve IV. N. P. je zateplena minerální vlnou. Podlahové betonové konstrukce na zemi jsou bez zateplení. Otvorové výplně jsou většinou dvojitá a zdvojená dřevěná okna s jednoduchým sklem. Vstupní dveře a prosklené stěny jsou převážně v provedení s jednoduchým sklem v kovovém rámu.

18 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Charakteristika využití budovy Objekt Lidový dům, v jeho hlavní uliční části, je řešen v jednom podzemním a čtyřmi nadzemními podlažími, kde jsou umístěny vstupní prostory, restaurace, bary, kulečníková herna, administrativní (kanceláře) a sociální prostory. V jednopodlažní části budovy je umístěn divadelní sál a v další třípodlažní části zázemí divadla aj. Na západní straně objektu jsou ve dvorní třípodlažní přístavbě umístěny garáže, kanceláře, dílny, divadelní zázemí a sociální prostory. Vytápěna je převážná část budovy. V jednotlivých částech objektu jsou umístěny tyto prostory: I. P. P. kuchyň pro restauraci (dnes nevyužívaná), sklady, bývalá kotelna, garáže, dílny, sociální zařízení, chodby, kanceláře I. N. P. bar (bývalá restaurace), diskotéka, prostor kavárny (nevyužívá se), sklady, sociální prostory, chodby, divadelní sál, šatna, zázemí divadla aj. II. N. P. kanceláře, sociální prostory, kulečníková herna, chodby aj. III. N. P. kanceláře, bar, sociální prostory, výtah, chodby aj. IV. N. P. kanceláře, sociální prostory, chodby aj.

19 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Obr. č. 4: Zóny v budově I. P. P. J zóna 2 zóna 1 Nevytápěná plocha Obr. č. 5: Zóny v budově I. N. P. J zóna 3 zóna 1 zóna 2

20 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Obr. č. 6: Zóny v budově II. N. P. J zóna 3 zóna 1 zóna 2 Obr. č. 7: Zóny v budově III. N. P. J zóna 3 zóna 1 zóna 2

21 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Obr. č. 8: Zóny v budově IV. N. P. J zóna 2 zóna 1

22 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Stavební konstrukce stávající stav Neprůsvitný obvodový plášť Venkovní obvodové nezateplené zdi celého objektu, jsou provedeny z plných pálených cihel. Stav venkovního obvodového pláště je nevyhovující. U vnějšího pláště objektu jsou okem zjevná menší i větší lokální narušení, tj. odpadává omítka, praskliny na zdech, jejichž příčinou je zejména značné poškození klempířských prvků (okapy a žlaby). Dochází zde k pronikání zejména dešťové vody a v zimním období tajícího sněhu do vnějšího zdiva budovy. Střešní konstrukce Střešní sedlová dřevěná konstrukce nad většinou prostor budovy, je provedena bez zateplení a s krytinou z Al plechu. Střešní plochá konstrukce jednoplášťová konstrukce nad schodišti a vchody ve dvorní části objektu, je železobetonová bez zateplení. V podkroví je provedená vestavba s jednoplášťovou střešní konstrukci vikýřů se zateplením minerální vlnou. Do budovy přes střešní konstrukci při stávajícím stavu výrazně nezatéká. Stropní konstrukce Stropní konstrukce nad suterénem je původní železobetonová s nosnými ocelovými profily nezateplená. Stropní konstrukce pod půdou je rovněž většinou železobetonová bez jakékoli tepelné izolace. V podkroví je stropní dřevěná konstrukce s tepelnou izolací. Podlaha Betonová podlaha na terénu u původní části budovy je zhotovena na zhutněné vrstvě štěrkopísku s hydroizolací proti zemní vlhkosti bez zateplení. Podlahová krytina je většinou keramická dlažba nebo PVC. V prostoru divadelního sálu, jsou jako krytina použity dřevěné parkety. Otvorové výplně Otvorové výplně jsou všechny původní, tj. zdvojená a dvojitá okna v dřevěném nebo kovovém rámu. Na většině těchto oken bylo provedeno těsnění okenních spár pomocí kovového celoobvodového těsnění, které je však již převážně strhlé nebo poškozené. Tato okna jsou proto z větší části v nevyhovujícím stavu (nedoléhají rámy jednotlivých oken, v některých případech nejdou okna otevřít a naopak zavřít, těsnění je strhlé, poškození nátěru a kování oken, chybí skleněná výplň nebo celé vnitřní okno atd.). Míra opotřebení těchto otvorových výplní byla odhadnuta na cca 60%. Hlavní vstupní dveře do objektu jsou celoprosklené (s jednoduchým prosklením) v kovovém rámu. Dvorní vstupy jsou většinou dřevěné s jednoduchým prosklením. Většina prosklených ploch celého objektu je stíněna horizontálními kovovými žaluziemi.

23 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Místní a normalizované klimatické podmínky Tabulka č.8: Klíčové hodnoty pro normalizované podmínky jednotka Lokalita Vsetín Definovaná teplota pro zahájení vytápění 3,8 C Výpočtová venkovní teplota -17 C Průměrná vnitřní teplota t is 19 C Počet dnů otopného období 240 den Počet denostupňů D = d (t is -t es ) D Následující tabulka specifikuje základní údaje a jednotlivé stavební konstrukce budovy (více příloze č. 2). Skladby jednotlivých konstrukcí byly použity z projektové dokumentace, stavebné statický průzkum a ověřeny v rámci technických možností zpracovatelem auditu místním šetřením.

24 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Tabulka č. 9: Základní údaje budovy včetně specifikace podstatných stav. konstrukcí budovy Objekt LD Vsetín Rok výstavby původní část - třicátá léta minulého století (projekt r. 1927, 1928) Rekonstrukce v průběhu dalších let přístavby a změny vnitřních dispozic (padesátá a šedesátá léta minulého století) Půdorysné rozměry (m) nepravidelný tvar Zastavěná plocha (m 2 ) 1 322,8 Počet N. P. 4 Počet P. P. 1 Výška budovy (m) 18,5 Světlá výška (m) 2,1-3,9; 7,5 Konstrukční výška (m) 2,5 4,4 Vytápěná užitková plocha (m 2 ) 2 955,9 Obestavený prostor vytápěný (m 3 ) ,5 Plocha plné části fasády celkem (m 2 ) 2 460,5 Plocha otvorových výplní (m 2 ) 349,1 Plocha střechy, stropu (m 2 ) 1 783,5 Plocha podlahy na terénu (m 2 ) 745,7 Celková plocha ochlaz. konstrukcí (m 2 ) 5 338,8 Geometrická charakteristika A/V 0,39 Označení zóny Zóna 1 Zóna 2 Zóna 3 Charakteristika Bary, herny, kanceláře, soc. prostory Chodby, sklady aj. Divadelní sál Průměrná vnitřní teplota ( o C) Vytápěná plocha ( m 2 ) Obestavený prostor vytápěný ( m 3 ) Konstrukce svislého obvodového pláště Střešní a stropní konstrukce stávající stav Vnitřní konstrukce stávající stav Otvorové výplně stávající stav Svislý obvodový plášť je z plných pálených cihel bez tepelné izolace různých tloušťek U 0,711 1,754 W/m 2 K. Tepelně technické vlastnosti původních zděných nezateplených konstrukcí jsou z hlediska platné ČSN nevyhovující Jednoplášťová plochá nezateplená střešní konstrukce z železobetonu U 2,228 3,645 W/m 2 K. Nezateplená původní železobetonová konstrukce stropu v suterénu a pod půdou U 2,141 3,645 W/m 2 K. Tepelně technické vlastnosti uvedených konstrukcí jsou z hlediska platné ČSN nevyhovující Podlahové nezateplené konstrukce na zemi U 1,888 2,344 W/m 2 K. Tepelně technické vlastnosti uvedených konstrukcí jsou z hlediska platné ČSN nevyhovující Zdvojená a dvojitá okna, dveře a prosklené plochy v kovovém a dřevěném rámu U 2,35 5,65 W/m 2 K se souč. spárové průvzdušnosti i LV 1,4 3,6 m 2 /spa -0,67. Tepelně technické vlastnosti uvedených otvorových výplní jsou z hlediska platné ČSN nevyhovující

25 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Technologie dodávky tepelné energie na vytápění a ohřev TV V minulosti (od r. 1968) bylo teplo vyráběno v plynové kotelně umístěné v suterénu budovy. V současné době, je vytápění do budovy Lidový dům, provedeno pomocí dálkového zdroje tepla (CZT), horkovodem s teplotním spádem 140/70 o C. Teplo je přivedeno do horkovodní výměníkové stanice, umístěné v sousední budově majitele Zlaté mince s. r. o. (bývalý majitel KB Vsetín). Popis výměníkové stanice tepla (VST) Výměníkové stanice tepla je umístěna mimo budovu LD Vsetín v sousední budově bývalé KB Vsetín. Vstup tepla do budovy je proveden pomocí jednoho rozvodu DN 100 (1 x přívod a 1 x vrat) na severovýchodní straně objektu (suterén) v prostoru sociálek. Teplovod slouží k vytápění celého objektu Lidový dům přes topnou sezónu. Otopná soustava v budově je teplovodní, s tepelným spádem 90/70 o C. Výměníkové stanice tepla, je spravována výrobcem tepla (Zásobování teplem Vsetín, a. s.). Foto č. 2: Přívod tepla do budovy LD Vsetín Tabulka č. 10: Parametry výměníkové stanice dodávky TE do budovy Typ tlakově nezávislá horkovodní výměníková stanice tepla Technologie nezjištěno Palivo dodávka tepla z dálkového zdroje Celkový instalovaný výkon nezjištěno (dle dokumentace cca 470kW) Teplonosné medium horká voda 140/70 O C Dodávka tepla v r GJ Odhadovaná průměrná účinnost VST 99 %

26 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Vnitřní rozvody tepla a další zařízení v budově Vstup teplé vody (DN 100) z dálkového zdroje tepla do objektu LD Vsetín, jde přes obvodovou zeď v suterénu do budovy. Odtud je rozvedeno teplo přímým napojením, pomocí čtyř topných větvích po budově, tj. větev č. 1 (DN 50), větev č. 2 (DN 80), větev č.3 (DN90) a větev č.4 (DN50). Na žádné topné větvi není provedeno měření teploty ani tlaku topné vody. Hlavní rozvody topné vody v suterénu mají tepelnou izolaci ze sklené vaty a sádrové bandáže. Všechny armatury na rozvodech jsou bez tepelné izolace. Účinnost VST v objektu je původní. Odhadovaná ztráta tepla je cca 1%. Samostatné měření účinnosti výroby tepla není prováděno. MaR (Měření a regulace) VST v sousedním objektu je vybavena samostatnou automatickou programovatelnou teplotní regulací. Možnost regulace teploty přímo v objektu nebo jen na hlavních větvích, není v současné době možná. Regulace tepla přímo ve vytápěných místnostech je pouze omezená, ruční, pomocí často nefunkčních radiátorových ventilů bez termostatických hlavic. Měření dodaného tepla do objektu je provedeno jen pomocí jednoho fakturačního kalorimetrického měřidla umístěného ve VST. Zdroj teplé vody (TV) Výroba TV v budově je prováděna lokálně pomocí el. zásobníkových nebo el. průtokových ohřívačů TV, které jsou umístěny v pronajímaných místnostech. Foto č. 3: Nefunkční ohřívač TV v suterénu

27 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Účinnost Samostatné měření účinnosti ohřevu TV zde není a nebylo v minulosti provedeno. MaR (Měření a regulace) Ohřev TV je v budově celoroční. Teplota ohřívané vody je nastavena dle požadavků spotřebitele. Jiné zdroje tepla V podkroví jsou jako zdroj tepla využívány el. přímotopy. Jiné podstatné zdroje tepla pro vytápění nebo přípravu TV se v objektu LD Vsetín nenachází. Zhodnocení stavu tepelných zdrojů, provozní evidence, předpokládaná životnost Výkon VST pro stávající potřeby objektu je pravděpodobně dostatečný. Provoz výměníkové stanice tepla pro ÚT je jen v topnou sezónu.

28 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Rozvody tepla Do budovy LD Vsetín jde teplo pro ÚT, teplovodem (DN 100) z výměníkové stanice tepla. rozvody ÚT Vstup teplé vody (DN 100) z dálkového zdroje tepla do budovy LD Vsetín jde přes obvodovou zeď v suterénu do objektu. Odtud je rozvedeno teplo přímým napojením, pomocí čtyř topných větvích po budově, tj. větev č. 1 (DN 50), větev č. 2 (DN 80), větev č.3 (DN90) a větev č.4 (DN50). Na žádné topné větvi není provedeno měření teploty ani tlaku topné vody. Hlavní rozvody topné vody v suterénu mají tepelnou izolaci ze sklené vaty a sádrové bandáže. Všechny armatury na rozvodech jsou bez tepelné izolace. V samotném objektu jsou k jednotlivým radiátorům vedeny hlavní i vedlejší rozvody pod stropem, na zdi, tepelném kanále (divadelní sál) a pod omítkou. Hlavní i vedlejší rozvod ÚT je proveden z ocelových bezešvých trubek. Hlavní rozvody jsou provedeny s tepelnou izolací (skelná vata+sádrová bandáž nebo Al fólie) o tl. cca 30 mm. Vedlejší rozvody jsou bez tepelné izolace. Většina teplovodních dvoutrubkových rozvodů ÚT v budově LD Vsetín, včetně otopných těles jsou původní z třicátých a šedesátých let minulého století. Otopná tělesa jsou většinou litinová článková, která jsou osazena nefunkčními radiátorovými ventily bez termostatických hlavic vše dimenzováno na tepelný spád 90/70 0 C. Otopná soustava je hydraulicky nevyvážená, dochází zde k nedotápění topných těles na konci soustavy. rozvody TV V budově se nenachází cirkulační rozvod TV. TV je vedena od lokálních zdrojů na krátké vzdálenosti v neizolovaných trubkách. U jednotlivých spotřebičů TV, tzn. umyvadla a sprchy, jsou použity původní kohoutové výtokové armatury tak i v menší míře pákové vodovodní baterie. Provedení, tloušťka a kvalita izolace tepelných rozvodů ÚT a TV nevyhovuje novým předpisům (vyhláška č.151/2001 Sb.), kde jsou stanoveny minimální tloušťky tepelných izolací vnitřních rozvodů.

29 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Rozvody, spotřebiče a zdroj zemního plynu Zemní plyn, byl v minulosti využíván v budově jen pro plynové spotřebiče umístěné v kuchyni a plynové kotelně. Dnes je přívod zemního plynu do objektu zaslepen Rozvody elektro zdroj el. energie Podklady o rozvodech elektro jsou součástí Zpráv o periodických revizích elektrického zařízení. Výchozí revizní zpráva nebyla v době zpracování EA k dispozici. Budova LD Vsetín, je napojena na rozvodnou síť el. energie pomocí zemní venkovní přípojky celkem ze tří přípojkových skříní RIS (1 x průjezd větší část budovy, 1 x u garáží TS divadlo a TS a 1 x bar a kuchyně 3 Opice). Zde je provedeno napojení na distribuční síť ČEZ, a. s. napájecí proudovou soustavou 400/230V, 50Hz, TN-C. Napájení hlavního rozvaděče je z přípojkové skříně třemi kabely 1 x AYKY 3 x mm 2, 1 x AYKY 4 x 95 mm 2 a 1 x CY 4 x 16 mm 2. Hlavní rozvaděč RH jsou celoplechové, umístěné v chodbě hlavního vstupu, u garáží TS a u zádního vchodu do kuchyně. V hlavních rozvaděčích jsou instalovány fakturační elektroměry a jsou zde pak napojeny další podružné světelné a motorové rozvaděče v budově. Jednotlivé rozvody (AYKY, CYKY) v budově jsou provedeny většinou v omítce nebo pod stropem (chodba suterén). Při prohlídce bylo namátkově na přístupných místech zkontrolováno, že se vodiče nadměrně neohřívají. Elektrická instalace jako celek včetně rozvaděčů je zastaralá a dlouhým provozem opotřebovaná, neodpovídá současným technickým i bezpečnostním požadavkům. Rozvodná soustava: 3+PEN 400/230V 50 Hz/ TN-C-S Ochrana dle ČSN : neživých částí: nulováním dle CSN (samočinné odpojení od zdroje dle , pospojování jako přídavná ochrana) polohou Energetický audit vychází z fakturačních údajů, které byly v době zpracování EA k dispozici. Odběrná místa objektu mají stávající sazby: sazbu CO2d, produkt Standard, jistič 3 x 80 A, garáž (jednotarifová sazba) sazba CO2d, produkt Standard, jistič 3 x 86 A, společné prostory (jednotarifová sazba) sazba CO1d, produkt Standard, jistič 3 x 40 A, I. až III. N. P. pronájem (jednotarifová sazba) Dodavatelem elektrické energie je ČEZ, a.s.

30 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Podstatné spotřebiče el. energie V následující tabulce je specifikace nejpodstatnějších el. spotřebičů v budově mimo pronajímané prostory: Tabulka č. 11: Seznam významných el. spotř. budovy a jejich předp. spotřeba v r (jen fakturace pro město) Popis Rok výroby Ks Celkový el. příkon (kw) Odhadovaný počet hodin provozu v roce Spotřeba za rok ( kwh) Osvětlení (celá budova) , ,2 Ostatní ,8 Celkem ,0 *Spotřeby el. energie u výše uvedených el. spotřebičů jsou pouze odhadnuty (orientační hodnoty) na základě informací o provozu od jejich obsluhy (neexistuje samostatné měření spotřeby el. spotřebičů). **Spotřeba el. energie je u jednotlivých elektrospotřebičů vynásobena součinitelem současnosti v provozu. Spotřeba el. energie při současném provozu budovy byla odhadnuta, na základě podkladů získaných ke zpracování EA, tj. celkové platby EE za rok Graf č. 4: Podíl jednotl. spotřebičů na celkové odhadované spotřebě el. energie v roce 2008 v budově Model spotřeby el. energie v budově LD Vsetín % Ostatní Osvětlení (kwh/rok) Nejvyšší odhadovanou spotřebu el. energie z fakturačních elektroměrů města Vsetín (mimo další fakt. elektroměry nájemců) v budově v roce 2008 měl provoz ostatních elektrospotřebičů v pronajímaných prostorech (drobné i větší el. spotřebiče, např. kancelářská technika, rychlovarné konvice, televize, vysavače, ledničky, radiopřehrávače, el. přímotopy, hrací automaty, vzduchotechnika, el. ohřívače TV atd.) cca 71% z celkové spotřeby el. energie. Dále pak osvětlení s cca 29% celkové spotřeby EE. El. vybavení kuchyně, které je v nájmu baru 3 Opice je většinou nefunkční, v celkově nevyhovujícím provozním stavu, jak z hlediska technicky a energetiky, tak i hygieny.

31 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Osvětlení Při zpracování energetického auditu se využily podklady ze zpráv o periodických revizích elektrického zařízení v budově a místního šetření. Zdroje světla V budově jsou instalována převážně původní zářivková svítidla, bez elektronického zapalování (startér + tlumivka) a žárovková svítidla s klasickou obyčejnou wolframovou žárovkou. Do některých svítidel byly nově instalovány úsporné výbojky (bar, herna kulečníku aj.). Pro osvětlení jeviště, slouží světla umístěná zejména na rampě a pod stropem u jeviště. Venkovní osvětlení budovy, je jen pomocí klasických žárovek u vstupu do budovy. Tabulka č. 12: El. příkon vnitřního ního osvětlení v budově LD Vsetín (dle revizní zprávy) Celek Typ El. příkon Počet ( ks) ( W) Žárovky Zářivky Výbojky Celkem Odhadovaná spotřeba el. energie (kwh/rok) Osvětlovaná plocha (m 2 ) Odhadovaná spotřeba el. energie (kwh/ m 2 rok) Graf č. 5: El. příkon osvětlení v budově LD Vsetín Procentuální podíl jednotlivých typů osvětlení na celkovém el. příkonu je znázorněn v grafu. Nejvyšší podíl na celkovém osvětlení v budově, mají svítidla žárovková, která jsou zastoupena cca 43 %. Zářivková klasická svítidla jsou zastoupena cca 40 % a výbojky cca 18%. Instalace Stáří instalace je u původního osvětlení i více jak 70 let. V některých prostorech byly instalovány v menší míře nová svítidla (např. kanceláře, bary a herna).

32 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Automatické řízení intenzity osvětlení a doby provozu osvětlovací soustavy V prostorách budovy není žádná automatická regulace na zapínání a vypínání osvětlení, tj. ovládání je ručně (pomocí vypínačů). Čištění svítidel a okenních otvorů Původní svítidla jsou v některých případech silně znečištěna z vnitřní i vnější strany. Okna i dveře v osvětlovaných prostorech jsou většinou s menším znečištěním. Měření a prohlídka svítidel Podrobné měření osvětlení zde v minulosti nebylo provedeno. Při prohlídce objektu jsme provedli kontrolní orientační měření osvětlenosti digitálním luxmetrem (MS 4 IN 1). Měření bylo provedeno ve večerních hodinách bez příspěvku denního osvětlení. Tabulka č. 13: Hodnocení osvětlovací soustavy a její údržby v objektu Chodba - vstup Prostor Divadelní sál Osvětlenost dle ČSN (lx) Osvětlovaná plocha (m 2 ) Orientace místnosti uvnitř budovy uvnitř budovy Převažující druh svět.zdrojů žárovky+výbojky žárovky+výbojky Elektronický předřadník ne ne Barevný tón světla modrožlutý modrožlutý Počet zdrojů osvětlení (ks) 3 18 Instalovaný el. příkon (W) Instalovaný el. příkon (W/m 2 ) 12 6 Odhadovaná spotřeba el. (kwh/rok) Odhadovaná spotřeba el. (kwh/ m 2 rok) 24 0,2 Stav svítidel silně znečištěný mírně znečištěný Povrch(strop, podlaha, zdi, okna) strop bílý včetně zdi, tmavší dlažba strop bílý včetně zdi, parkety Stav povrchu znečištěný znečištěný s příspěvkem Změřená venk.osv. (lx) osvětlenost jen venkovní (lx) - - osvětlení (lx) Stav z hlediska energ. hospodárnosti vyhovuje vyhovuje Stav z hlediska osvětlenosti nevyhovuje nevyhovuje Ukazatel Výměna světelných zdrojů 2 3 Rovnoměrnost osvětlení 3 2 Čištění svítidel 3 4 Čištění průsvitných konstrukcí 3 0 Celkem 11 9 Stupnice hodnocení: 0 nehodnocen, 1 vyhovuje, 2 většinou vyhovuje, 3 většinou nevyhovuje, 4 - nevyhovuje

33 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Foto č. 4: Osvětlení divadelního sálu Ve všech měřených prostorech je převážně původní osvětlení. Provedené světelné soustavy jsou navržené dle starších norem v třicátých letech minulého století, proto osvětlenost některých měřených prostor je nedostatečná.

34 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Vzduchotechnika (větrání a klimatizace) V budově, jsou instalována hlavní vzduchotechnická zařízení pro větrání hlavních prostor, tj prostor baru 3 Opice, kuchyně, kulečníkové herny a divadelního sálu. Všechny tyto VZT jednotky jsou původní, zastaralé, energeticky náročné, bez možnosti plynulé regulace výkonu a bez rekuperačních výměníků. V současné době jsou z těchto zařízení využívána jen odsávání znečištěného vzduchu ven, a to v baru 3 Opice a kulečníkové herně. Všechny využívané vzduchovody jsou silně znečištěné a provoz VZT jednotek je velmi hlučný. Regulace VZT jednotek, které slouží jen k odsávání znečištěného vzduchu, je většinou jen ručně s časovým spínačem. Sociální prostory jsou vybaveny odtahovými ventilátory (na střechu nebo fasádu budovy) s časovým spínáním. V ostatních prostorech je výměna vzduchu prováděna převážně přirozeným způsobem. Čerstvý vzduch je pak přirozeně přisáván z venkovního prostoru přes okna.

35 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Významné energetické výrobní technologie Nejvýznamnější využívaná stávající energetická výrobní technologie v objektu, jsou vzduchotechnické jednotky. Ostatní technologie s vyšším elektrickým nebo tepelným výkonem v budově, jsou využívány pouze nárazově a jejich využití odpadního tepla je vzhledem k této skutečnosti nereálné. Mezi podstatné vnitřní energetické zisky patří tepelné zisky dodávané ve formě tepla z přítomných osob, vnitřního osvětlení, rozvodů TV, ztráty z rozvodů výměníkové stanice tepla, větších či menších el. spotřebičů aj. Mezi vnější energetické zisky patří tepelné zisky dodávané ve formě tepla obsaženého ve sluneční energii, tj. zisk od oslunění. Průměrný zisk pro budovy v ČR je cca 650 kwh/m 2 až 900 kwh/m 2.

36 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Zhodnocení výchozího stavu Bilance výroby tepelné energie z vlastních zdrojů Účinnost výroby tepla V budově Lidový dům není provozován v současné době žádny významný vlastní zdroj tepla nebo el. energie Energetické bilance Výchozí roční energetická bilance areálu Lidový dům v cenách roku 2008 a 2010, je zpracována v následující tabulce. Tabulka č. 14: Energetická bilance stávající stav r r. 2010* řádek Ukazatel GJ/rok Kč/rok Kč/rok 1 Vstupy paliva a energie 1 497, , ,1 2 Změna zásob paliv 0,0 0,0 0,0 3 Spotřeba paliva a energie 1 497, , ,1 4 Prodej energie cizím 132, , ,3 5 Konečná spotřeba paliv a energie v objektu (ř.3-ř.4) 1 364, , ,8 6 Ztráty v rozvodech a na zdroji ( z ř.5 ) 13, , ,8 7 Spotřeba energie na vytápění a ohřev TV ( z ř.5 ) 1 348, , ,1 8 Spotřeba energie na technologii a ostatní procesy(z ř.5) 2, , ,9 * v cenách r Tabulka č. 15: Podrobná energetická bilance stávající stav řádek Ukazatel r r. 2010* GJ/rok Kč/rok Kč/rok Vstupy paliva a energie 1 497, , ,1 1 Elektrická energie 140, , ,2 Teplo 1 357, , ,9 2 Změna zásob paliv 0,0 0,0 0,0 Spotřeba paliva a energie 1 497, , ,1 3 Elektrická energie 140, , ,2 Teplo 1 357, , ,9 4 Prodej energie cizím (EE-nájemcům) 132, , ,3 Konečná spotřeba energií (ř.3-ř.4) 1 364, , ,8 5 Elektrická energie 7, , ,0 Teplo 1 357, , ,9 6 Ztráty ve vlastním zdroji a rozvodech ( z ř.5 ) 13, , ,8 Ztráty tepla na zdroji a rozvodech ÚT (TE) 13, , ,8 Spotřeba energie na vytápění a TV( z ř.5 ) 1 348, , ,1 7 Spotřeba tepla na ÚT (TE) 1 343, , ,1 Spotřeba tepla na ohřev TV (TE) 4, , ,1 8 Spotřeba energie na technologii a ostatní procesy (z ř.5) 2, , ,9 Spotřeba el. energie na provoz v objektu 2, , ,9 * v cenách r. 2010

37 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Z výše uvedených důvodů (kap ) byla sestavena výchozí energetická bilance pro standardizovaný stav provozování této budovy, tzn. 100% využití prostoru budovy, vyšší četnost pořádaných kulturních a společenských akcí a dodržení doporučených hodnot při vytápění vnitřních prostor objektu. Tabulka č. 16: Energetická bilance výchozí standardizovaný stav ceny r řádek Ukazatel GJ/rok Kč/rok 1 Vstupy paliva a energie 3 020, ,3 2 Změna zásob paliv 0,0 0,0 3 Spotřeba paliva a energie 3 020, ,3 4 Prodej energie cizím 132, ,3 5 Konečná spotřeba paliv a energie v objektu (ř.3-ř.4) 2 887, ,0 6 Ztráty v rozvodech a na zdroji ( z ř.5 ) 28, ,3 7 Spotřeba energie na vytápění a ohřev TV ( z ř.5 ) 2 856, ,7 8 Spotřeba energie na technologii a ostatní procesy(z ř.5) 2, ,9 Tabulka č. 17: Podrobná energetická bilance výchozí standardizovaný stav řádek Ukazatel ceny r GJ/rok Kč/rok Vstupy paliva a energie 3 020, ,3 1 Teplo 140, ,2 Elektrická energie 2 880, ,0 2 Změna zásob paliv 0,0 0,0 Spotřeba paliva a energie 3 020, ,3 3 Teplo 140, ,2 Elektrická energie 2 880, ,0 4 Prodej energie cizím 132, ,3 Konečná spotřeba energií (ř.3-ř.4) 2 887, ,0 5 Teplo 7, ,0 Elektrická energie 2 880, ,0 6 Ztráty ve vlastním zdroji a rozvodech ( z ř.5 ) 28, ,3 Ztráty tepla na zdroji a rozvodech ÚT (TE) 28, ,3 Spotřeba energie na vytápění a TV( z ř.5 ) 2 856, ,7 7 Spotřeba tepla na ÚT (TE) 2 851, ,7 Spotřeba tepla na ohřev TV (EE) 4, ,1 8 Spotřeba energie na technologii a ostatní procesy (z ř.5) 2, ,9 Spotřeba el. energie na provoz v objektu 2, ,9 Tabulka č. 18: Podstatné energetické zdroje Venkovní Elektrická energie Kabelový rozvod nn v soustavě TN-C 400/230 V AC 50 Hz, dodavatel ČEZ, a. s. kabelový rozvod Zemní plyn Nízkotlaký rozvod ZP Severomoravské plynárenské, a. s. Dálkové teplo Teplovod CZT (Zlaté mince s.r.o. - Zásobování teplem Vsetín, a. s.) Vlastní uvnitř budovy Elektrická energie Instalovaný el. příkon podst. el. spotřebičů (včetně pronájmů) 130 kw

38 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Energetické hodnocení objektu Výpočet tepelné ztráty je proveden pro: Nejnižší venkovní výpočtová teplota vzduchu - 17 C Střední teplota venkovního vzduchu v topném období t es 3,8 C Počet dní v topném období 240 Krajinná oblast se zřetelem na intenzitu větru chráněná krajina Výpočet tepelných ztrát prostupem a infiltrací objektu, který byl proveden pro optimální stav vytápění je podrobněji uveden v příloze č. 2 tohoto EA. Tabulka č. 19: Tepelné ztráty v objektu Lidový dům (zóna 1 zóna 3) Tepelné ztráty stávající stav Tepelné ztráty prostupem Část Plocha Celkem (m 2 ) (W) Vnější konstrukce Obvodový plášť Střecha Neprůsvitný Průsvitný, otvorové výplně 2 460,5 349,1 49, , , ,0 Vnitřní konstrukce Podlaha 745, ,0 Strop 1 734, ,0 *Celkem (W) 5 338, ,0 Tepelné ztráty infiltrací a větráním Z délky spár Z hyg. požadavků Zvoleno Tepelná ztráta celkem (W) *Celková ztráta včetně přirážek Podíl jednotlivých konstrukcí, infiltrace a větrání na tepelných ztrátách budovy je znázorněn na uvedeném grafu (více v příloze č. 2). Graf č. 6: Rozdělení jednotlivých tepelných ztrát Podíl jed.konstrukcí a infiltrace na tep. ztrátách v celém objektu 22% 30% 31% 5% 1% 11% Neprůsvitný Střecha Strop Průsvitný, otvorové výplně Podlaha Tepelné ztráty infiltrací a větráním Nejvyšší ztráty tepla v celém objektu jsou ztráty stropní a střešní konstrukcí celkem cca 36% a neprůsvitnými obvodovými konstrukcemi cca 29 %. Dále infiltrací a větráním cca 22 %, otvorovými výplněmi (okna + dveře e + prosklené plochy) cca 11% a podlahou cca 5 %.

39 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Porovnání průměrného součinitele prostupu objektu Při výpočtu spotřeby tepla na vytápění se zpravidla zjišťuje roční spotřeba v GJ za otopné období, a to na základě posouzení stavebních konstrukcí objektu. Metodika tohoto posouzení je dána jednak Vyhláškou 148/2007 Sb. (v platnosti od ), jednak soustavou norem ČSN , ČSN EN ISO 13788, ČSN EN ISO 6946, ČSN EN 832, ČSN EN ISO 12831, ČSN EN ISO a ČSN EN ISO Dle ČSN (2007) bylo u tohoto objektu provedeno porovnání požadovaných a vypočtených průměrných součinitelů prostupu tepla (energetický průkaz příloha č. 2). Podmínka, že objekt je vyhovující z hlediska spotřeb tepelné energie: U em U em,n Tabulka č. 20: Posouzení průměrných souč. prostupu tepla Objekt LD Vsetín Plocha ochlazovaných konstrukcí A (m 2 ) 5 338,8 Vytápěný objem budovy V (m 3 ) ,5 A/V 0,39 Průměrná vnitřní teplota v celé budově ( o C) 19 Výpočtová vnější teplota ( o C) -17 Vytápěná plocha (m 2 ) 2 955,9 Otopné období (počet dnů) 240 Objekt Průměrný součinitel prostupu - vypočtený Průměrný součinitel prostupu - požadovaný Průměrný součinitel prostupu - doporučený U em U em,n U em,n W/(m 2 K) W/(m 2 K) W/(m 2 K) LD Vsetín 1,48 0,59 0,52 nevyhovuje Vyhovuje/nevyhovuje Průměrný součinitel prostupu tepla budovy je dle novelizace ČSN (2007) vyšší než požadovaná hodnota, proto budova s ohledem na energetickou náročnost této normě nevyhovuje. V příloze č. 2 jsou uvedeny tabulky, které ukazují výpočty stavebních konstrukcí a jejich detailní posouzení.

40 ENERGETICKÝ AUDIT Budova Lidový dům č. p. 362 ve Vsetíně Vstupy energií - jednotlivé ukazatele nakupovaných energií Tepelná energie pro vytápění budovy Teplo pro vytápění budovy je dodáváno z výměníkové stanice tepla, umístěné v sousední budově majitele Zlaté mince s. r. o. Do výměníku je teplo přivedeno z horkovodu, dálkového zdroje tepla od firmy CZT (Zásobování teplem Vsetín, a.s.). Ve výměníkové stanici tepla je umístěn fakturační kalorimetr (ÚT), který zaznamenává spotřebu tepla pro potřebu budovy LD Vsetín. Měsíčně jsou hrazeny zálohy za teplo a jednou ročně je provedeno celkové vyúčtování dle uzavřené smlouvy o dodávkách tepla. Dále se rozúčtován teplo dle dohodnutého výpočetního klíče mezi nájemce budovy. Teplo je rozúčtována mezi nájemce v budově dle využívané plochy. Výměníková stanice tepla je spravována dodavatelem tepla (CZT). Vlivem změn cen zemního plynu na trhu se cena tepla od CZT zpravidla každoročně mění. V energetickém auditu je uvedena hodnota spotřeby tepla na vytápění v budově Lidový dům na základě dostupných údajů o dodávce tepla do VST. Elektrická energie Fakturační elektroměry (3 x) pro měření spotřeby EE v budově jsou umístěny v budově. V budově se nachází ještě další samostatné fakturační a podružné elektroměry pro provoz pronajímaných prostor. Naměřená spotřeba EE z podružných elektroměrů je přeúčtována nájemcům. V EA bylo provedeno porovnání stávajících sazeb s dalšími možnými sazbami provozu odběru el. energie v budově LD Vsetín. Odběrné místo č , Mostecká 362/6, Vsetín, elektroměr jednosazbový č , sazba CO2d, produkt Standard, jistič 3 x 40 A. Provoz pronajatých prostor I. až III. N. P. Tabulka č. 21: Posouzení jednotlivých sazeb u odběru EE sazba Spotřeba Stálý plat cena (Kč/kWh) *Celkem (Kč/rok) (kwh) (Kč/rok) CO2d Standard, 3 x 40A , , , , ,0 CO1d Standard, 3 x 40A , , , , ,3 CO3d Standard, 3 x 40A , , , , ,0 * cena včetně stálých plateb**uvedené ceny jsou s DPH 20% Z uvedené tabulky vyplývá, že sazba CO2d Standard je vzhledem ke spotřebám el. energie (rok 2008) nesprávně zvolená. Rozdíl oproti výhodnější sazbě CO3d Standard je 7 683,- Kč za rok. Stávající zvolenou velikost použitého jističe je nutné prověřit dlouhodobějším měřením při provozu budovy.
