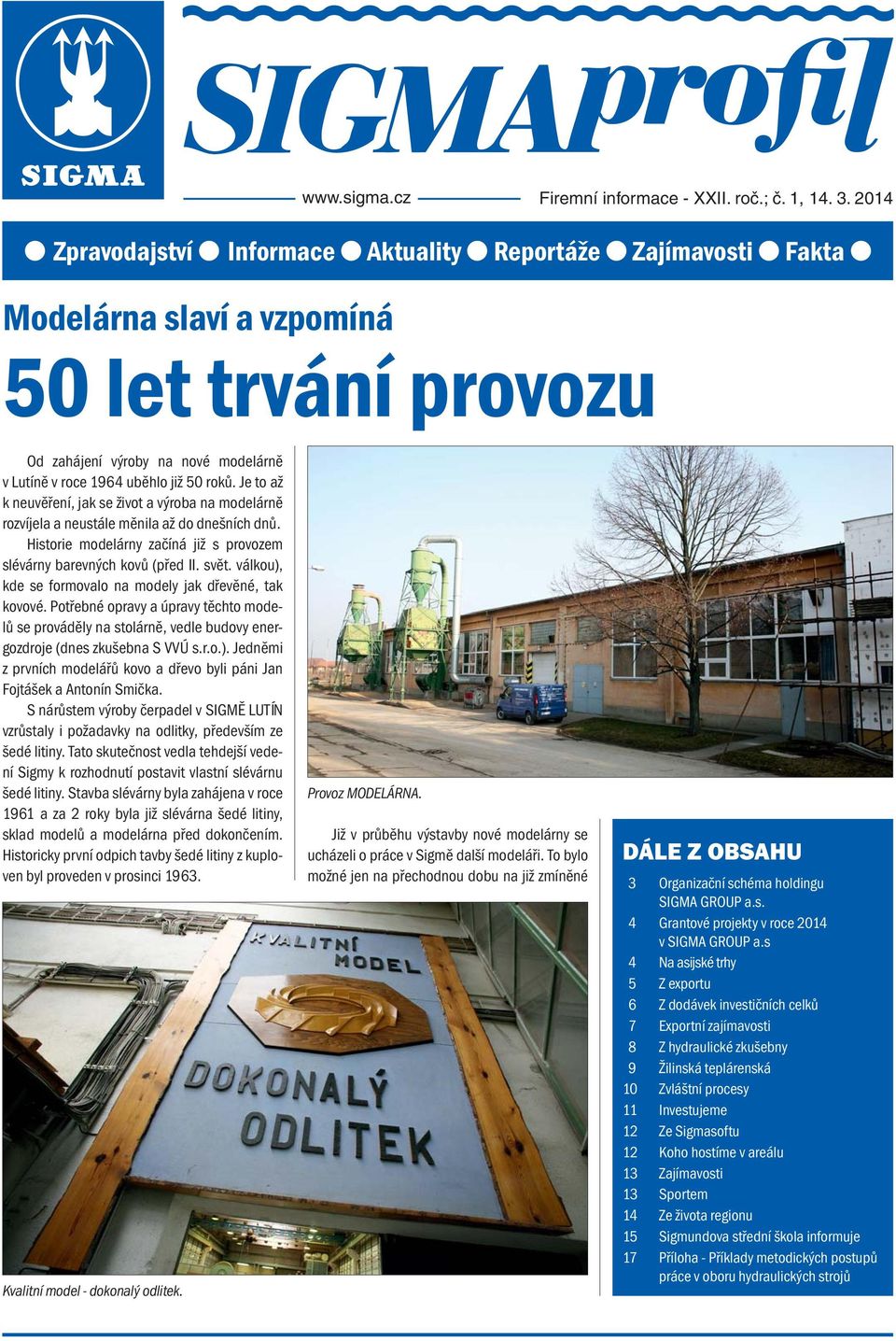

1 Firemní informace - XXII. roč.; č. 1, Zpravodajství Informace Aktuality Reportáže Zajímavosti Fakta Modelárna slaví a vzpomíná 50 let trvání provozu Od zahájení výroby na nové modelárně v Lutíně v roce 1964 uběhlo již 50 roků. Je to až k neuvěření, jak se život a výroba na modelárně rozvíjela a neustále měnila až do dnešních dnů. Historie modelárny začíná již s provozem slévárny barevných kovů (před II. svět. válkou), kde se formovalo na modely jak dřevěné, tak kovové. Potřebné opravy a úpravy těchto modelů se prováděly na stolárně, vedle budovy energozdroje (dnes zkušebna S VVÚ s.r.o.). Jedněmi z prvních modelářů kovo a dřevo byli páni Jan Fojtášek a Antonín Smička. S nárůstem výroby čerpadel v SIGMĚ LUTÍN vzrůstaly i požadavky na odlitky, především ze šedé litiny. Tato skutečnost vedla tehdejší vedení Sigmy k rozhodnutí postavit vlastní slévárnu šedé litiny. Stavba slévárny byla zahájena v roce 1961 a za 2 roky byla již slévárna šedé litiny, sklad modelů a modelárna před dokončením. Historicky první odpich tavby šedé litiny z kuploven byl proveden v prosinci Kvalitní model - dokonalý odlitek. Provoz MODELÁRNA. Již v průběhu výstavby nové modelárny se ucházeli o práce v Sigmě další modeláři. To bylo možné jen na přechodnou dobu na již zmíněné DÁLE Z OBSAHU 3 Organizační schéma holdingu SIGMA GROUP a.s. 4 Grantové projekty v roce 2014 v SIGMA GROUP a.s 4 Na asijské trhy 5 Z exportu 6 Z dodávek investičních celků 7 Exportní zajímavosti 8 Z hydraulické zkušebny 9 Žilinská teplárenská 10 Zvláštní procesy 11 Investujeme 12 Ze Sigmasoftu 12 Koho hostíme v areálu 13 Zajímavosti 13 Sportem 14 Ze života regionu 15 Sigmundova střední škola informuje 17 Příloha - Příklady metodických postupů práce v oboru hydraulických strojů

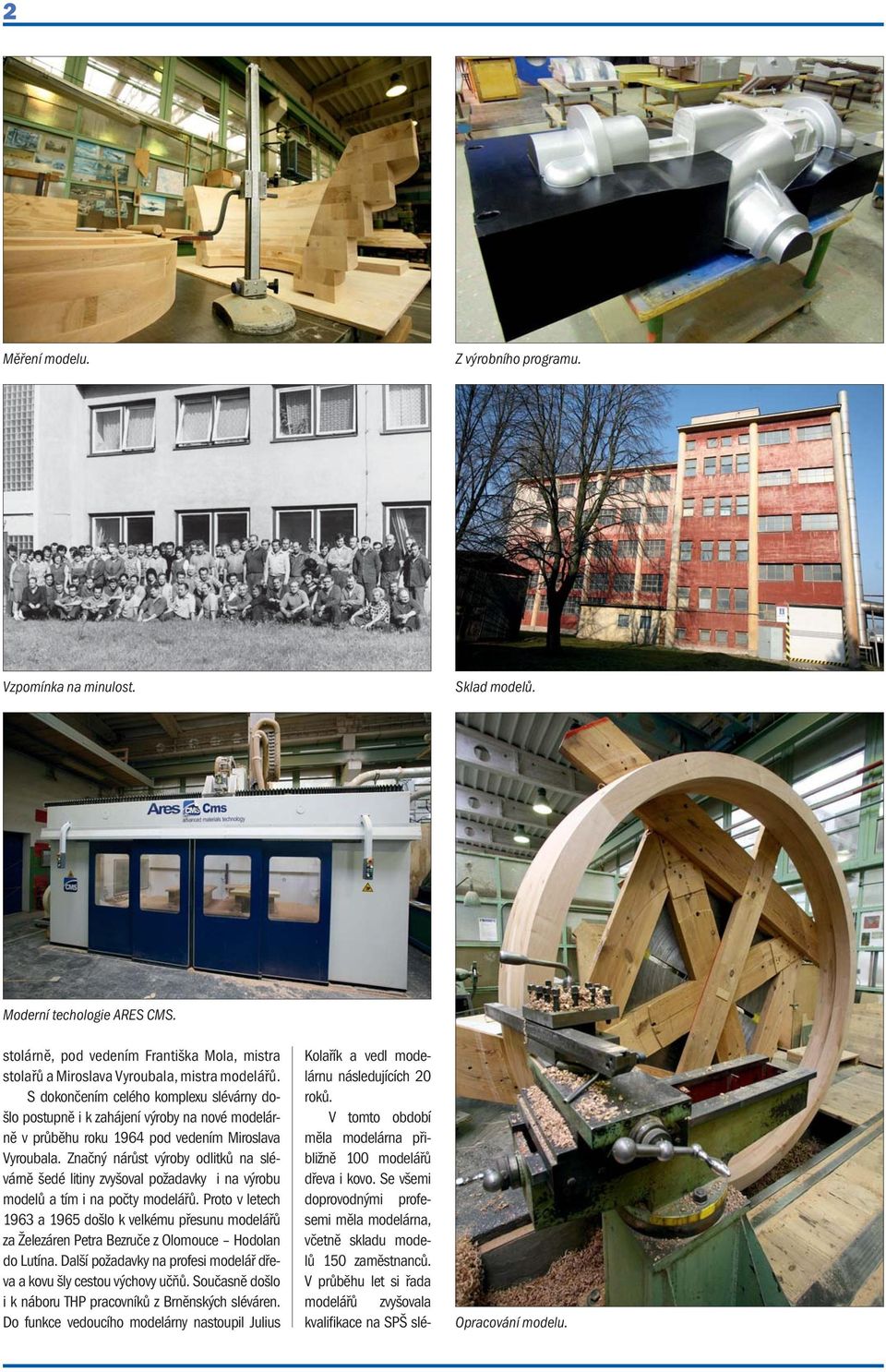

2 2 Měření modelu. Z výrobního programu. Vzpomínka na minulost. Sklad modelů. Moderní techologie ARES CMS. stolárně, pod vedením Františka Mola, mistra stolařů a Miroslava Vyroubala, mistra modelářů. S dokončením celého komplexu slévárny došlo postupně i k zahájení výroby na nové modelárně v průběhu roku 1964 pod vedením Miroslava Vyroubala. Značný nárůst výroby odlitků na slévárně šedé litiny zvyšoval požadavky i na výrobu modelů a tím i na počty modelářů. Proto v letech 1963 a 1965 došlo k velkému přesunu modelářů za Železáren Petra Bezruče z Olomouce Hodolan do Lutína. Další požadavky na profesi modelář dřeva a kovu šly cestou výchovy učňů. Současně došlo i k náboru THP pracovníků z Brněnských sléváren. Do funkce vedoucího modelárny nastoupil Julius Kolařík a vedl modelárnu následujících 20 roků. V tomto období měla modelárna přibližně 100 modelářů dřeva i kovo. Se všemi doprovodnými profesemi měla modelárna, včetně skladu modelů 150 zaměstnanců. V průběhu let si řada modelářů zvyšovala kvalifikace na SPŠ slé- Opracování modelu.

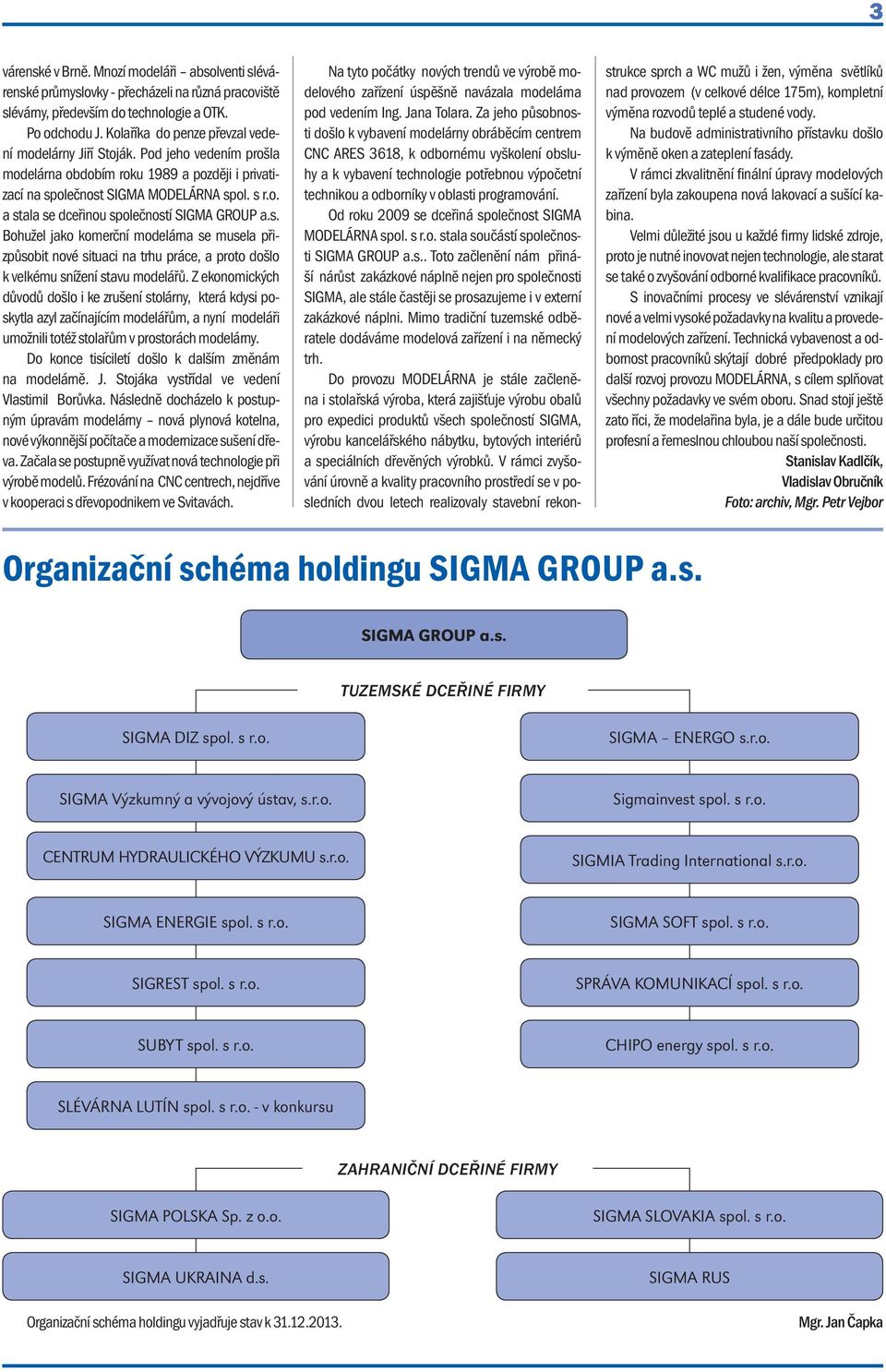

3 3 várenské v Brně. Mnozí modeláři absolventi slévárenské průmyslovky - přecházeli na různá pracoviště slévárny, především do technologie a OTK. Po odchodu J. Kolaříka do penze převzal vedení modelárny Jiří Stoják. Pod jeho vedením prošla modelárna obdobím roku 1989 a později i privatizací na společnost SIGMA MODELÁRNA spol. s r.o. a stala se dceřinou společností SIGMA GROUP a.s. Bohužel jako komerční modelárna se musela přizpůsobit nové situaci na trhu práce, a proto došlo k velkému snížení stavu modelářů. Z ekonomických důvodů došlo i ke zrušení stolárny, která kdysi poskytla azyl začínajícím modelářům, a nyní modeláři umožnili totéž stolařům v prostorách modelárny. Do konce tisíciletí došlo k dalším změnám na modelárně. J. Stojáka vystřídal ve vedení Vlastimil Borůvka. Následně docházelo k postupným úpravám modelárny nová plynová kotelna, nové výkonnější počítače a modernizace sušení dřeva. Začala se postupně využívat nová technologie při výrobě modelů. Frézování na CNC centrech, nejdříve v kooperaci s dřevopodnikem ve Svitavách. Na tyto počátky nových trendů ve výrobě modelového zařízení úspěšně navázala modelárna pod vedením Ing. Jana Tolara. Za jeho působnosti došlo k vybavení modelárny obráběcím centrem CNC ARES 3618, k odbornému vyškolení obsluhy a k vybavení technologie potřebnou výpočetní technikou a odborníky v oblasti programování. Od roku 2009 se dceřiná společnost SIGMA MODELÁRNA spol. s r.o. stala součástí společnosti SIGMA GROUP a.s.. Toto začlenění nám přináší nárůst zakázkové náplně nejen pro společnosti SIGMA, ale stále častěji se prosazujeme i v externí zakázkové náplni. Mimo tradiční tuzemské odběratele dodáváme modelová zařízení i na německý trh. Do provozu MODELÁRNA je stále začleněna i stolařská výroba, která zajišťuje výrobu obalů pro expedici produktů všech společností SIGMA, výrobu kancelářského nábytku, bytových interiérů a speciálních dřevěných výrobků. V rámci zvyšování úrovně a kvality pracovního prostředí se v posledních dvou letech realizovaly stavební rekonstrukce sprch a WC mužů i žen, výměna světlíků nad provozem (v celkové délce 175m), kompletní výměna rozvodů teplé a studené vody. Na budově administrativního přístavku došlo k výměně oken a zateplení fasády. V rámci zkvalitnění finální úpravy modelových zařízení byla zakoupena nová lakovací a sušící kabina. Velmi důležité jsou u každé firmy lidské zdroje, proto je nutné inovovat nejen technologie, ale starat se také o zvyšování odborné kvalifikace pracovníků. S inovačními procesy ve slévárenství vznikají nové a velmi vysoké požadavky na kvalitu a provedení modelových zařízení. Technická vybavenost a odbornost pracovníků skýtají dobré předpoklady pro další rozvoj provozu MODELÁRNA, s cílem splňovat všechny požadavky ve svém oboru. Snad stojí ještě zato říci, že modelařina byla, je a dále bude určitou profesní a řemeslnou chloubou naší společnosti. Stanislav Kadlčík, Vladislav Obručník Foto: archiv, Mgr. Petr Vejbor Organizační schéma holdingu SIGMA GROUP a.s. SIGMA GROUP a.s. TUZEMSKÉ DCEŘINÉ FIRMY SIGMA DIZ spol. s r.o. SIGMA ENERGO s.r.o. SIGMA Výzkumný a vývojový ústav, s.r.o. Sigmainvest spol. s r.o. CENTRUM HYDRAULICKÉHO VÝZKUMU s.r.o. SIGMIA Trading International s.r.o. SIGMA ENERGIE spol. s r.o. SIGMA SOFT spol. s r.o. SIGREST spol. s r.o. SPRÁVA KOMUNIKACÍ spol. s r.o. SUBYT spol. s r.o. CHIPO energy spol. s r.o. SLÉVÁRNA LUTÍN spol. s r.o. - v konkursu ZAHRANIČNÍ DCEŘINÉ FIRMY SIGMA POLSKA Sp. z o.o. SIGMA SLOVAKIA spol. s r.o. SIGMA UKRAINA d.s. SIGMA RUS Organizační schéma holdingu vyjadřuje stav k Mgr. Jan Čapka

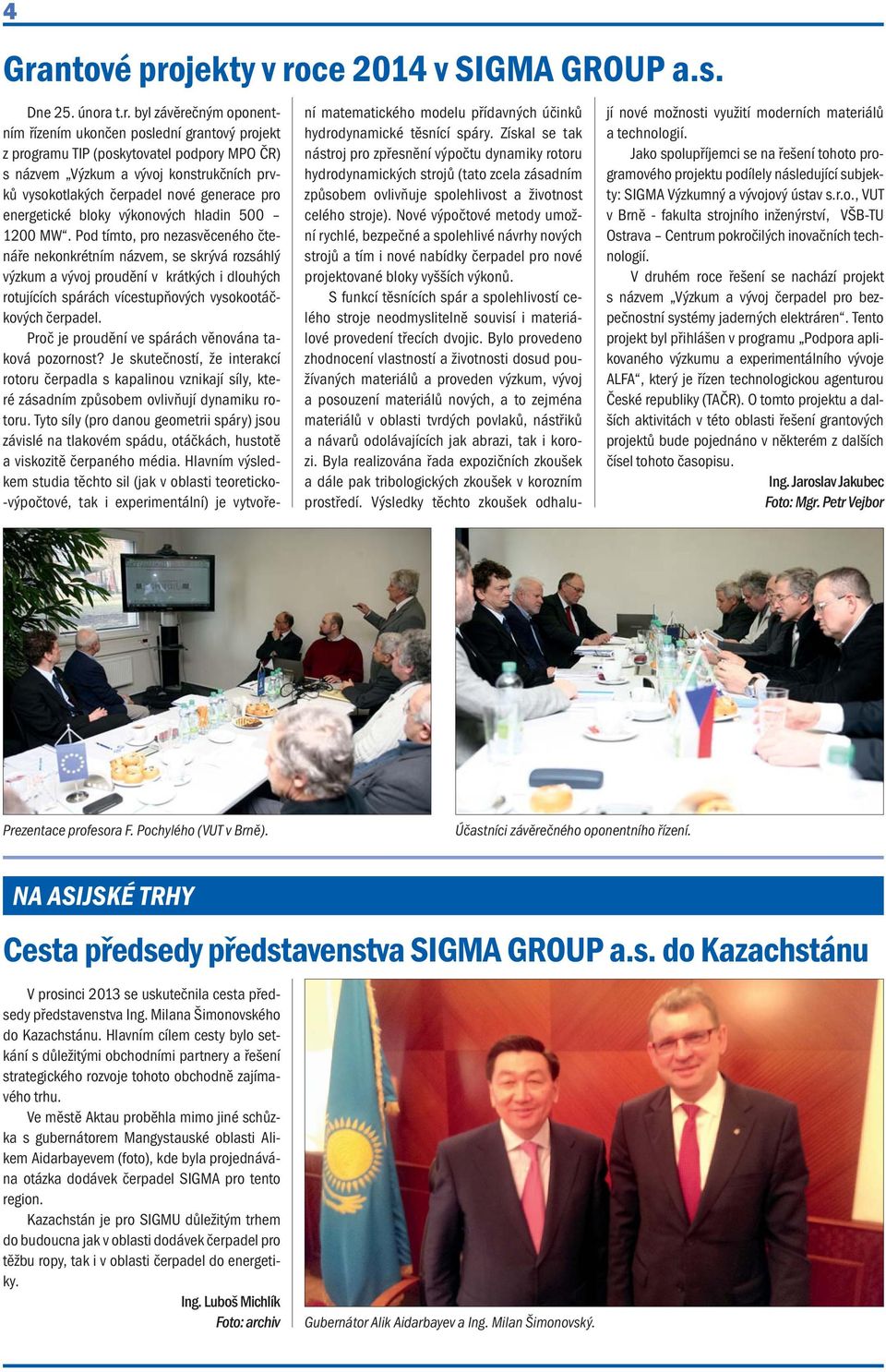

4 4 Grantové projekty v roce 2014 v SIGMA GROUP a.s. Dne 25. února t.r. byl závěrečným oponentním řízením ukončen poslední grantový projekt z programu TIP (poskytovatel podpory MPO ČR) s názvem Výzkum a vývoj konstrukčních prvků vysokotlakých čerpadel nové generace pro energetické bloky výkonových hladin MW. Pod tímto, pro nezasvěceného čtenáře nekonkrétním názvem, se skrývá rozsáhlý výzkum a vývoj proudění v krátkých i dlouhých rotujících spárách vícestupňových vysokootáčkových čerpadel. Proč je proudění ve spárách věnována taková pozornost? Je skutečností, že interakcí rotoru čerpadla s kapalinou vznikají síly, které zásadním způsobem ovlivňují dynamiku rotoru. Tyto síly (pro danou geometrii spáry) jsou závislé na tlakovém spádu, otáčkách, hustotě a viskozitě čerpaného média. Hlavním výsledkem studia těchto sil (jak v oblasti teoreticko- -výpočtové, tak i experimentální) je vytvoření matematického modelu přídavných účinků hydrodynamické těsnící spáry. Získal se tak nástroj pro zpřesnění výpočtu dynamiky rotoru hydrodynamických strojů (tato zcela zásadním způsobem ovlivňuje spolehlivost a životnost celého stroje). Nové výpočtové metody umožní rychlé, bezpečné a spolehlivé návrhy nových strojů a tím i nové nabídky čerpadel pro nové projektované bloky vyšších výkonů. S funkcí těsnících spár a spolehlivostí celého stroje neodmyslitelně souvisí i materiálové provedení třecích dvojic. Bylo provedeno zhodnocení vlastností a životnosti dosud používaných materiálů a proveden výzkum, vývoj a posouzení materiálů nových, a to zejména materiálů v oblasti tvrdých povlaků, nástřiků a návarů odolávajících jak abrazi, tak i korozi. Byla realizována řada expozičních zkoušek a dále pak tribologických zkoušek v korozním prostředí. Výsledky těchto zkoušek odhalují nové možnosti využití moderních materiálů a technologií. Jako spolupříjemci se na řešení tohoto programového projektu podílely následující subjekty: SIGMA Výzkumný a vývojový ústav s.r.o., VUT v Brně - fakulta strojního inženýrství, VŠB-TU Ostrava Centrum pokročilých inovačních technologií. V druhém roce řešení se nachází projekt s názvem Výzkum a vývoj čerpadel pro bezpečnostní systémy jaderných elektráren. Tento projekt byl přihlášen v programu Podpora aplikovaného výzkumu a experimentálního vývoje ALFA, který je řízen technologickou agenturou České republiky (TAČR). O tomto projektu a dalších aktivitách v této oblasti řešení grantových projektů bude pojednáno v některém z dalších čísel tohoto časopisu. Ing. Jaroslav Jakubec Foto: Mgr. Petr Vejbor Prezentace profesora F. Pochylého (VUT v Brně). Účastníci závěrečného oponentního řízení. NA ASIJSKÉ TRHY Cesta předsedy představenstva SIGMA GROUP a.s. do Kazachstánu V prosinci 2013 se uskutečnila cesta předsedy představenstva Ing. Milana Šimonovského do Kazachstánu. Hlavním cílem cesty bylo setkání s důležitými obchodními partnery a řešení strategického rozvoje tohoto obchodně zajímavého trhu. Ve městě Aktau proběhla mimo jiné schůzka s gubernátorem Mangystauské oblasti Alikem Aidarbayevem (foto), kde byla projednávána otázka dodávek čerpadel SIGMA pro tento region. Kazachstán je pro SIGMU důležitým trhem do budoucna jak v oblasti dodávek čerpadel pro těžbu ropy, tak i v oblasti čerpadel do energetiky. Ing. Luboš Michlík Foto: archiv Gubernátor Alik Aidarbayev a Ing. Milan Šimonovský.

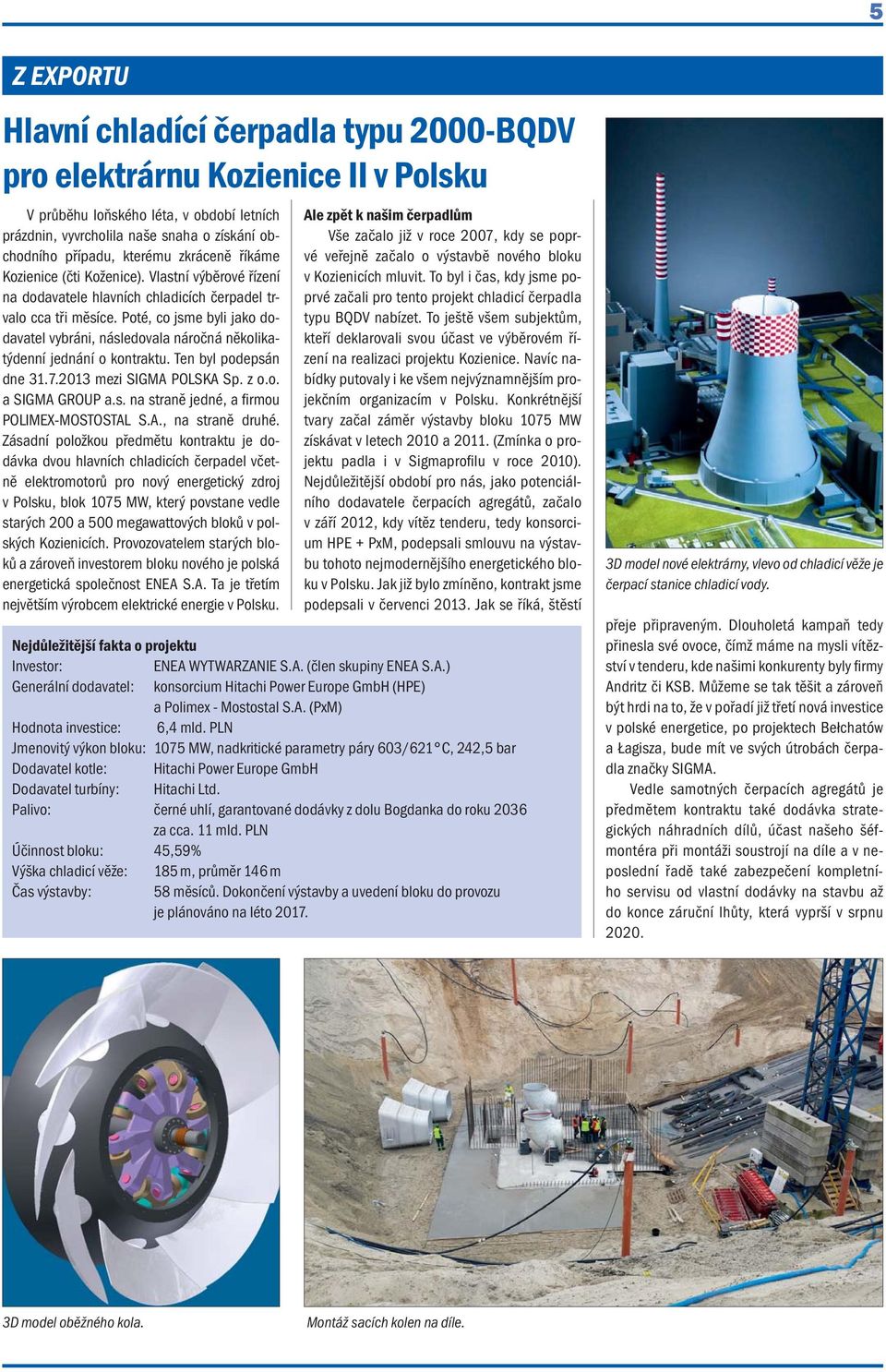

5 5 Z EXPORTU Hlavní chladící čerpadla typu 2000-BQDV pro elektrárnu Kozienice II v Polsku V průběhu loňského léta, v období letních prázdnin, vyvrcholila naše snaha o získání obchodního případu, kterému zkráceně říkáme Kozienice (čti Koženice). Vlastní výběrové řízení na dodavatele hlavních chladicích čerpadel trvalo cca tři měsíce. Poté, co jsme byli jako dodavatel vybráni, následovala náročná několikatýdenní jednání o kontraktu. Ten byl podepsán dne mezi SIGMA POLSKA Sp. z o.o. a SIGMA GROUP a.s. na straně jedné, a firmou POLIMEX-MOSTOSTAL S.A., na straně druhé. Zásadní položkou předmětu kontraktu je dodávka dvou hlavních chladicích čerpadel včetně elektromotorů pro nový energetický zdroj v Polsku, blok 1075 MW, který povstane vedle starých 200 a 500 megawattových bloků v polských Kozienicích. Provozovatelem starých bloků a zároveň investorem bloku nového je polská energetická společnost ENEA S.A. Ta je třetím největším výrobcem elektrické energie v Polsku. Ale zpět k našim čerpadlům Vše začalo již v roce 2007, kdy se poprvé veřejně začalo o výstavbě nového bloku v Kozienicích mluvit. To byl i čas, kdy jsme poprvé začali pro tento projekt chladicí čerpadla typu BQDV nabízet. To ještě všem subjektům, kteří deklarovali svou účast ve výběrovém řízení na realizaci projektu Kozienice. Navíc nabídky putovaly i ke všem nejvýznamnějším projekčním organizacím v Polsku. Konkrétnější tvary začal záměr výstavby bloku 1075 MW získávat v letech 2010 a (Zmínka o projektu padla i v Sigmaprofilu v roce 2010). Nejdůležitější období pro nás, jako potenciálního dodavatele čerpacích agregátů, začalo v září 2012, kdy vítěz tenderu, tedy konsorcium HPE + PxM, podepsali smlouvu na výstavbu tohoto nejmodernějšího energetického bloku v Polsku. Jak již bylo zmíněno, kontrakt jsme podepsali v červenci Jak se říká, štěstí Nejdůležitější fakta o projektu Investor: ENEA WYTWARZANIE S.A. (člen skupiny ENEA S.A.) Generální dodavatel: konsorcium Hitachi Power Europe GmbH (HPE) a Polimex - Mostostal S.A. (PxM) Hodnota investice: 6,4 mld. PLN Jmenovitý výkon bloku: 1075 MW, nadkritické parametry páry 603/621 C, 242,5 bar Dodavatel kotle: Hitachi Power Europe GmbH Dodavatel turbíny: Hitachi Ltd. Palivo: černé uhlí, garantované dodávky z dolu Bogdanka do roku 2036 za cca. 11 mld. PLN Účinnost bloku: 45,59% Výška chladicí věže: 185 m, průměr 146 m Čas výstavby: 58 měsíců. Dokončení výstavby a uvedení bloku do provozu je plánováno na léto D model nové elektrárny, vlevo od chladicí věže je čerpací stanice chladicí vody. přeje připraveným. Dlouholetá kampaň tedy přinesla své ovoce, čímž máme na mysli vítězství v tenderu, kde našimi konkurenty byly firmy Andritz či KSB. Můžeme se tak těšit a zároveň být hrdi na to, že v pořadí již třetí nová investice v polské energetice, po projektech Bełchatów a Łagisza, bude mít ve svých útrobách čerpadla značky SIGMA. Vedle samotných čerpacích agregátů je předmětem kontraktu také dodávka strategických náhradních dílů, účast našeho šéfmontéra při montáži soustrojí na díle a v neposlední řadě také zabezpečení kompletního servisu od vlastní dodávky na stavbu až do konce záruční lhůty, která vyprší v srpnu D model oběžného kola. Montáž sacích kolen na díle.

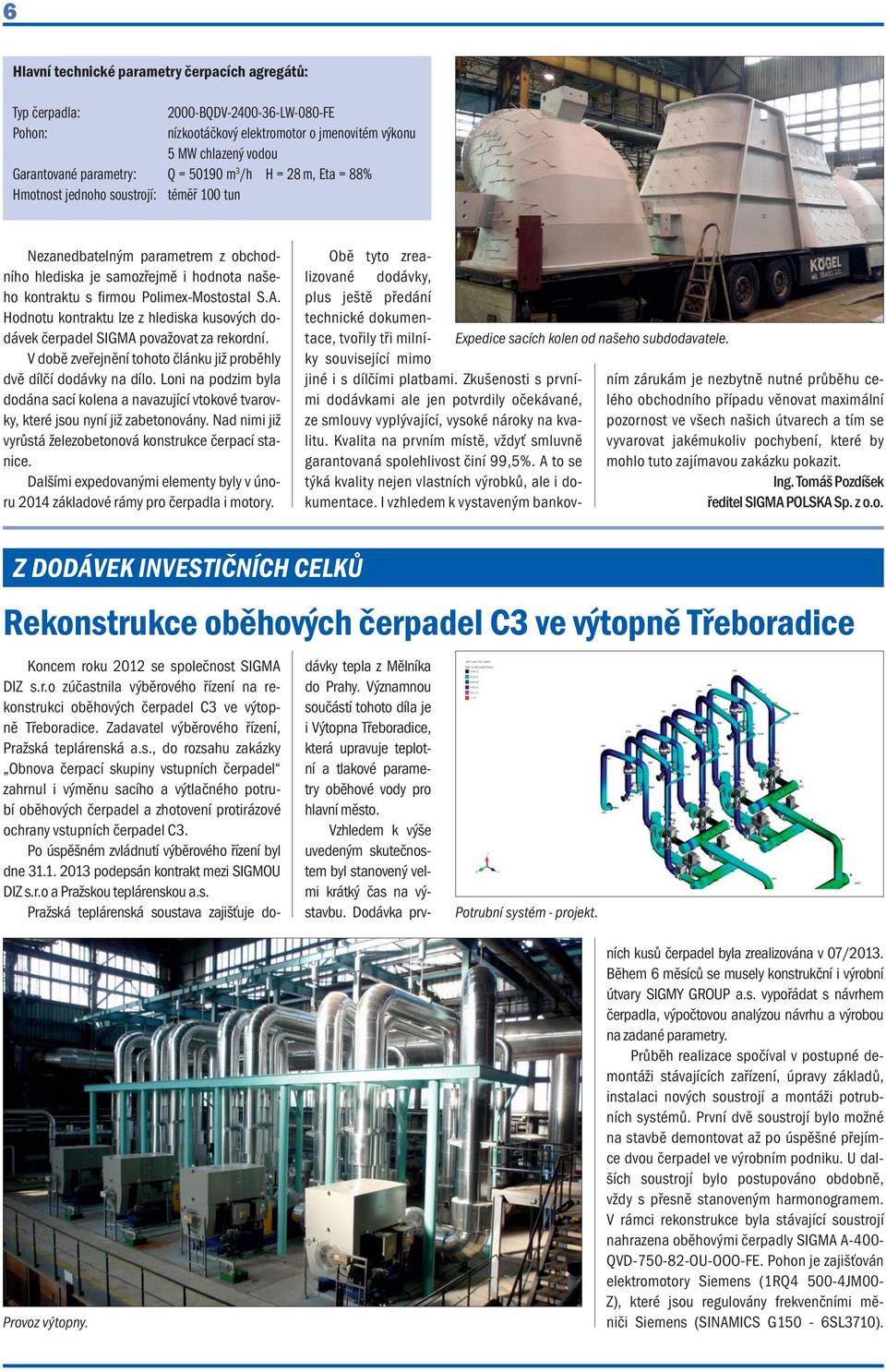

6 6 Hlavní technické parametry čerpacích agregátů: Typ čerpadla: 2000-BQDV LW-080-FE Pohon: nízkootáčkový elektromotor o jmenovitém výkonu 5 MW chlazený vodou Garantované parametry: Q = m 3 /h H = 28 m, Eta = 88% Hmotnost jednoho soustrojí: téměř 100 tun Nezanedbatelným parametrem z obchodního hlediska je samozřejmě i hodnota našeho kontraktu s firmou Polimex-Mostostal S.A. Hodnotu kontraktu lze z hlediska kusových dodávek čerpadel SIGMA považovat za rekordní. V době zveřejnění tohoto článku již proběhly dvě dílčí dodávky na dílo. Loni na podzim byla dodána sací kolena a navazující vtokové tvarovky, které jsou nyní již zabetonovány. Nad nimi již vyrůstá železobetonová konstrukce čerpací stanice. Dalšími expedovanými elementy byly v únoru 2014 základové rámy pro čerpadla i motory. Obě tyto zrealizované dodávky, plus ještě předání technické dokumentace, tvořily tři milníky související mimo Expedice sacích kolen od našeho subdodavatele. jiné i s dílčími platbami. Zkušenosti s prvními dodávkami ale jen potvrdily očekávané, lého obchodního případu věnovat maximální ním zárukám je nezbytně nutné průběhu ce- ze smlouvy vyplývající, vysoké nároky na kvalitu. Kvalita na prvním místě, vždyť smluvně vyvarovat jakémukoliv pochybení, které by pozornost ve všech našich útvarech a tím se garantovaná spolehlivost činí 99,5%. A to se mohlo tuto zajímavou zakázku pokazit. týká kvality nejen vlastních výrobků, ale i dokumentace. I vzhledem k vystaveným bankov- ředitel SIGMA POLSKA Sp. z Ing. Tomáš Pozdíšek o.o. Z DODÁVEK INVESTIČNÍCH CELKŮ Rekonstrukce oběhových čerpadel C3 ve výtopně Třeboradice Potrubní systém - projekt. Provoz výtopny. Koncem roku 2012 se společnost SIGMA DIZ s.r.o zúčastnila výběrového řízení na rekonstrukci oběhových čerpadel C3 ve výtopně Třeboradice. Zadavatel výběrového řízení, Pražská teplárenská a.s., do rozsahu zakázky Obnova čerpací skupiny vstupních čerpadel zahrnul i výměnu sacího a výtlačného potrubí oběhových čerpadel a zhotovení protirázové ochrany vstupních čerpadel C3. Po úspěšném zvládnutí výběrového řízení byl dne podepsán kontrakt mezi SIGMOU DIZ s.r.o a Pražskou teplárenskou a.s. Pražská teplárenská soustava zajišťuje dodávky tepla z Mělníka do Prahy. Významnou součástí tohoto díla je i Výtopna Třeboradice, která upravuje teplotní a tlakové parametry oběhové vody pro hlavní město. Vzhledem k výše uvedeným skutečnostem byl stanovený velmi krátký čas na výstavbu. Dodávka prvních kusů čerpadel byla zrealizována v 07/2013. Během 6 měsíců se musely konstrukční i výrobní útvary SIGMY GROUP a.s. vypořádat s návrhem čerpadla, výpočtovou analýzou návrhu a výrobou na zadané parametry. Průběh realizace spočíval v postupné demontáži stávajících zařízení, úpravy základů, instalaci nových soustrojí a montáži potrubních systémů. První dvě soustrojí bylo možné na stavbě demontovat až po úspěšné přejímce dvou čerpadel ve výrobním podniku. U dalších soustrojí bylo postupováno obdobně, vždy s přesně stanoveným harmonogramem. V rámci rekonstrukce byla stávající soustrojí nahrazena oběhovými čerpadly SIGMA A-400- QVD OU-OOO-FE. Pohon je zajišťován elektromotory Siemens (1RQ JM00- Z), které jsou regulovány frekvenčními měniči Siemens (SINAMICS G150-6SL3710).

7 7 Napájení zajišťují transformátory GEAFOL. Vyzářené teplo z místnosti, kde jsou frekvenční měniče a transformátory umístěny, bylo odváděno pomocí klimatizace. Dále byla provedena výměna potrubních tras sání a výtlaku mezi čerpadlem a příslušnými sacími a výtlačnými kolektory. Z provedeného pevnostního a dilatačního výpočtu vyplynuly požadavky na kotvení potrubí sání a výtlaku. Aby nebyly překročeny dovolené účinky na hrdla čerpadel musela být zhotovena nová ocelová konstrukce sloužící k uchycení a upevnění kotevních prvků. Jelikož zrealizované potrubní trasy podléhají NV č.26/2003, byl zvolen modul, kdy podléhala projektová dokumentace a pevnostní výpočet kontrole a schvalování notifikovanou osobou pro tlaková zařízení. Notifikovaná osoba také prováděla kontrolu montážní svarové dokumentace příslušných tras na stavbě a účastnila se při těsnostních zkouškách potrubních systémů. Pro ochranu čerpací skupiny čerpadel C3 byla zrealizována na základě předaného hydraulického návrhu protirázová ochrana. Tato protirázová ochrana je řešena obtokem skupiny čerpadel C3, který zajišťuje ochranu systému proti nestacionárnímu chování v případě výpadku skupiny čerpadel C3. Výše popisovaná rekonstrukce byla řešena formou dodávky na klíč. SIGMA DIZ jako generální dodavatel zajišťovala v rámci realizace úpravu základových desek pod čerpací soustrojí a protirázovou ochranu, napájení elektrozařízení, včetně jeho ovládání, měření a regulaci. V současné době probíhají na díle garanční měření, která prokáží, že parametry zrekonstruovaného zařízení odpovídají požadavkům zadání. Ing. Jan Kokeš Foto: archiv EXPORTNÍ ZAJÍMAVOSTI Ze vzpomínek a poznámek v bloku exportéra Bylo září roku 1975 a do Odboru prodeje kusových dodávek tehdejšího koncernového podniku SIGMA Lutín přišlo z dřívější První brněnské strojírny několik objednávek čerpadel určených pro jejich, tehdy blíže nespecifikovaný, projekt v Budapešti v Maďarsku. Požadovaná dodací lhůta byla červenec 1979 (nejedná se o překlep). Čerpadla byla potom v letech skutečně dodána (jednalo se o čerpadlo 150-CHP- poháněné parní turbínou, 2 elektronapaječky 100-CHN-, jednu elektronapaječku 80-CHN-, 3 vertikální kondenzátní čerpadla 125-CJAV-, 2 horizontální kondenzátky 100-CJT- a čtyři vertikální čerpadla chladicí vody typu DSK-5) a nainstalována ve spalovně komunálního odpadu nově vybudované východně od Budapešti, která byla uvedena do provozu v roce A tím, dalo by se říci, tehdejší příběh skončil. S čerpadly, jak bylo tehdy zvykem, byla dodána hromada náhradních dílů, spalovna měla odpovídající technické zázemí, fungovala tam servisní skupina brněnského generálního dodavatele, která perfektně vyškolila jak místní obslužný, tak i servisní personál. Dalších, skoro 15 let, o spalovně odpadu v Budapešti nikdo v Lutíně nevěděl. V roce 1996 navázala tehdejší společnost SIGMA Průmyslová čerpadla spol. s r.o. kontakt s maďarskou firmou EXTREN Kft. z Budapešti a jednání vyústila v podpis smlouvy o spolupráci na maďarském trhu. Firmě EXTREN byly předány dostupné informace o instalacích našich čerpadel v Maďarsku a její pracovníci postupně oslovovali jejich uživatele a provozovatele. A tak došlo i ke znovuobjevení spalovny komunálního odpadu v Budapešti současně platný název firmy Förvárosi Közterület Fenntartó Rt., Budapest. Vzájemná jednání, která vždy probíhala za aktivní účasti pracovníků firmy EXTREN, vyústila postupně v zahájení dodávek náhradních dílů a v roce 1998 v dodávku prvních náhrad čerpadel. Jednalo se o 2 ks čerpadel 125-CJAV-, která byla nainstalována do původních sběrných nádrží. Pro pohon byly použity elektromotory originálních čerpadel. Slibně se rozvíjející spolupráce však byla na přelomu tisíciletí přibrzděna spalovna, která disponovala v té době již archaickou spalovenskou technologií a byla nucena likvidovat neustále rostoucí množství odpadu, produkovaného maďarskou metropolí, se stala jedním z největších maďarských znečišťovatelů ovzduší a životního prostředí. Jejímu uzavření, které v té době reálně hrozilo, se však podařilo nakonec zabránit. Byly realizovány rozsáhlé investice do komplexní inovace spalovenských technologií, které vytvořily předpoklady pro další fungování tohoto, pro město Budapešť nepostradatelného, provozu. Zatímco původní spalovenské technologie byly, dá se říci, od základu vyměněny, energetická část provozu zůstala v původní konfiguraci (což do jisté míry může svědčit o značné nadčasovosti řešení vyprojektovaného v 70-tých letech minulého století.). Tato skutečnost vytvořila potřebné výchozí předpoklady k pokračování jednání o postupném nahrazování původního čerpadlářského vybavení. Prostorové podmínky v napájecí stanici byly jedním z důvodů požadavku provozovatele na takové řešení, které nebude vyžadovat změny stávajících základů a připojovacích míst, ale zároveň bude obsahovat i prvky určitého technického up-grade. Po několika kolech technických jednání bylo s provozovatelem odsouhlaseno řešení spočívající v dodávkách čerpadel 100- a 80-CHN- vybavených mechanickými ucpávkami. Toto řešení splňovalo pod- Čerpadla chladící vody. Napájecí čerpadla 100-CHN.

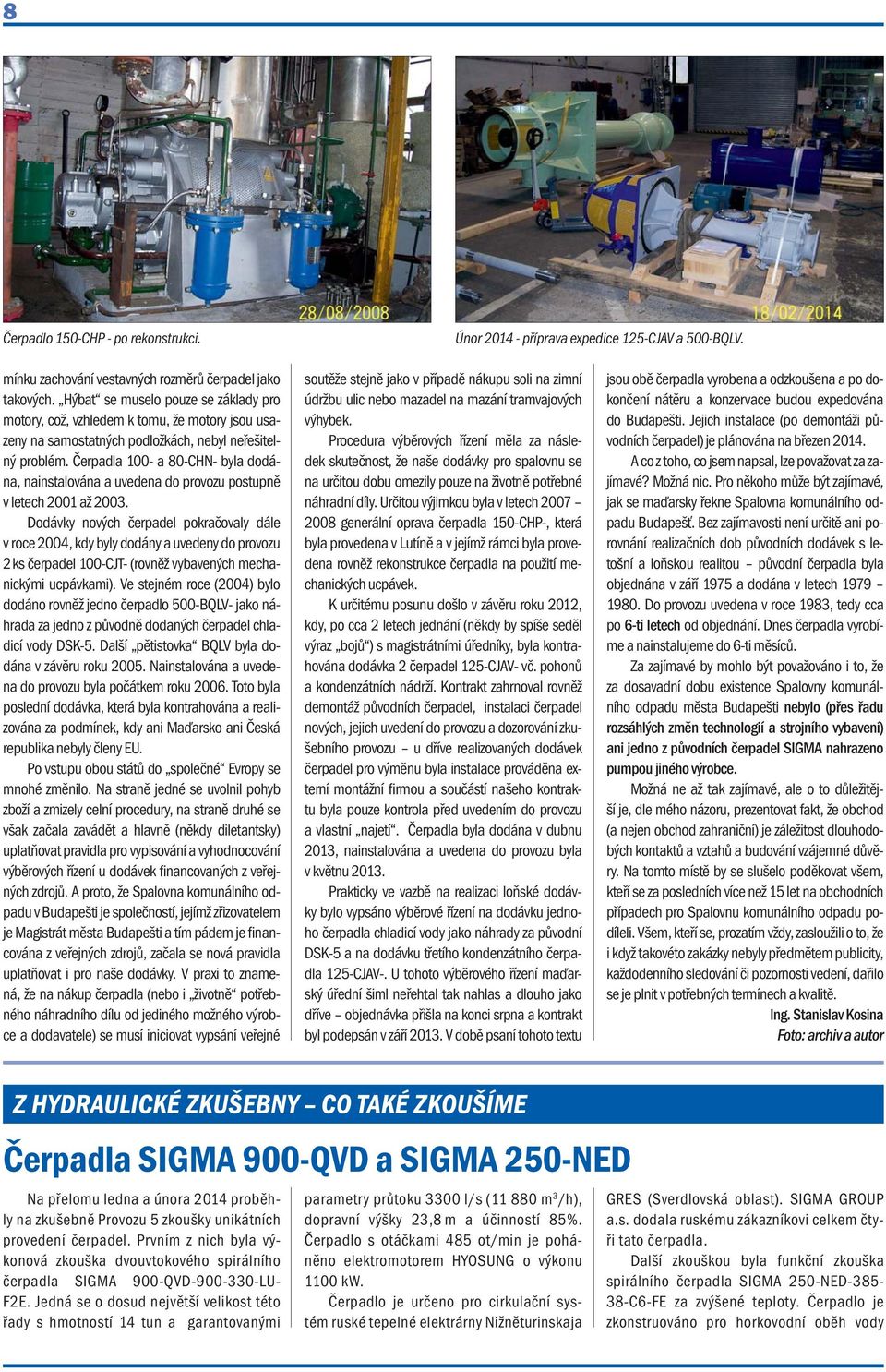

8 8 Čerpadlo 150-CHP - po rekonstrukci. Únor příprava expedice 125-CJAV a 500-BQLV. mínku zachování vestavných rozměrů čerpadel jako takových. Hýbat se muselo pouze se základy pro motory, což, vzhledem k tomu, že motory jsou usazeny na samostatných podložkách, nebyl neřešitelný problém. Čerpadla 100- a 80-CHN- byla dodána, nainstalována a uvedena do provozu postupně v letech 2001 až Dodávky nových čerpadel pokračovaly dále v roce 2004, kdy byly dodány a uvedeny do provozu 2 ks čerpadel 100-CJT- (rovněž vybavených mechanickými ucpávkami). Ve stejném roce (2004) bylo dodáno rovněž jedno čerpadlo 500-BQLV- jako náhrada za jedno z původně dodaných čerpadel chladicí vody DSK-5. Další pětistovka BQLV byla dodána v závěru roku Nainstalována a uvedena do provozu byla počátkem roku Toto byla poslední dodávka, která byla kontrahována a realizována za podmínek, kdy ani Maďarsko ani Česká republika nebyly členy EU. Po vstupu obou států do společné Evropy se mnohé změnilo. Na straně jedné se uvolnil pohyb zboží a zmizely celní procedury, na straně druhé se však začala zavádět a hlavně (někdy diletantsky) uplatňovat pravidla pro vypisování a vyhodnocování výběrových řízení u dodávek financovaných z veřejných zdrojů. A proto, že Spalovna komunálního odpadu v Budapešti je společností, jejímž zřizovatelem je Magistrát města Budapešti a tím pádem je financována z veřejných zdrojů, začala se nová pravidla uplatňovat i pro naše dodávky. V praxi to znamená, že na nákup čerpadla (nebo i životně potřebného náhradního dílu od jediného možného výrobce a dodavatele) se musí iniciovat vypsání veřejné soutěže stejně jako v případě nákupu soli na zimní údržbu ulic nebo mazadel na mazání tramvajových výhybek. Procedura výběrových řízení měla za následek skutečnost, že naše dodávky pro spalovnu se na určitou dobu omezily pouze na životně potřebné náhradní díly. Určitou výjimkou byla v letech generální oprava čerpadla 150-CHP-, která byla provedena v Lutíně a v jejímž rámci byla provedena rovněž rekonstrukce čerpadla na použití mechanických ucpávek. K určitému posunu došlo v závěru roku 2012, kdy, po cca 2 letech jednání (někdy by spíše seděl výraz bojů ) s magistrátními úředníky, byla kontrahována dodávka 2 čerpadel 125-CJAV- vč. pohonů a kondenzátních nádrží. Kontrakt zahrnoval rovněž demontáž původních čerpadel, instalaci čerpadel nových, jejich uvedení do provozu a dozorování zkušebního provozu u dříve realizovaných dodávek čerpadel pro výměnu byla instalace prováděna externí montážní firmou a součástí našeho kontraktu byla pouze kontrola před uvedením do provozu a vlastní najetí. Čerpadla byla dodána v dubnu 2013, nainstalována a uvedena do provozu byla v květnu Prakticky ve vazbě na realizaci loňské dodávky bylo vypsáno výběrové řízení na dodávku jednoho čerpadla chladicí vody jako náhrady za původní DSK-5 a na dodávku třetího kondenzátního čerpadla 125-CJAV-. U tohoto výběrového řízení maďarský úřední šiml neřehtal tak nahlas a dlouho jako dříve objednávka přišla na konci srpna a kontrakt byl podepsán v září V době psaní tohoto textu jsou obě čerpadla vyrobena a odzkoušena a po dokončení nátěru a konzervace budou expedována do Budapešti. Jejich instalace (po demontáži původních čerpadel) je plánována na březen A co z toho, co jsem napsal, lze považovat za zajímavé? Možná nic. Pro někoho může být zajímavé, jak se maďarsky řekne Spalovna komunálního odpadu Budapešť. Bez zajímavosti není určitě ani porovnání realizačních dob původních dodávek s letošní a loňskou realitou původní čerpadla byla objednána v září 1975 a dodána v letech Do provozu uvedena v roce 1983, tedy cca po 6-ti letech od objednání. Dnes čerpadla vyrobíme a nainstalujeme do 6-ti měsíců. Za zajímavé by mohlo být považováno i to, že za dosavadní dobu existence Spalovny komunálního odpadu města Budapešti nebylo (přes řadu rozsáhlých změn technologií a strojního vybavení) ani jedno z původních čerpadel SIGMA nahrazeno pumpou jiného výrobce. Možná ne až tak zajímavé, ale o to důležitější je, dle mého názoru, prezentovat fakt, že obchod (a nejen obchod zahraniční) je záležitost dlouhodobých kontaktů a vztahů a budování vzájemné důvěry. Na tomto místě by se slušelo poděkovat všem, kteří se za posledních více než 15 let na obchodních případech pro Spalovnu komunálního odpadu podíleli. Všem, kteří se, prozatím vždy, zasloužili o to, že i když takovéto zakázky nebyly předmětem publicity, každodenního sledování či pozornosti vedení, dařilo se je plnit v potřebných termínech a kvalitě. Ing. Stanislav Kosina Foto: archiv a autor Z HYDRAULICKÉ ZKUŠEBNY CO TAKÉ ZKOUŠÍME Čerpadla SIGMA 900-QVD a SIGMA 250-NED Na přelomu ledna a února 2014 proběhly na zkušebně Provozu 5 zkoušky unikátních provedení čerpadel. Prvním z nich byla výkonová zkouška dvouvtokového spirálního čerpadla SIGMA 900-QVD LU- F2E. Jedná se o dosud největší velikost této řady s hmotností 14 tun a garantovanými parametry průtoku 3300 l/s ( m 3 /h), dopravní výšky 23,8 m a účinností 85%. Čerpadlo s otáčkami 485 ot/min je poháněno elektromotorem HYOSUNG o výkonu 1100 kw. Čerpadlo je určeno pro cirkulační systém ruské tepelné elektrárny Nižněturinskaja GRES (Sverdlovská oblast). SIGMA GROUP a.s. dodala ruskému zákazníkovi celkem čtyři tato čerpadla. Další zkouškou byla funkční zkouška spirálního čerpadla SIGMA 250-NED C6-FE za zvýšené teploty. Čerpadlo je zkonstruováno pro horkovodní oběh vody

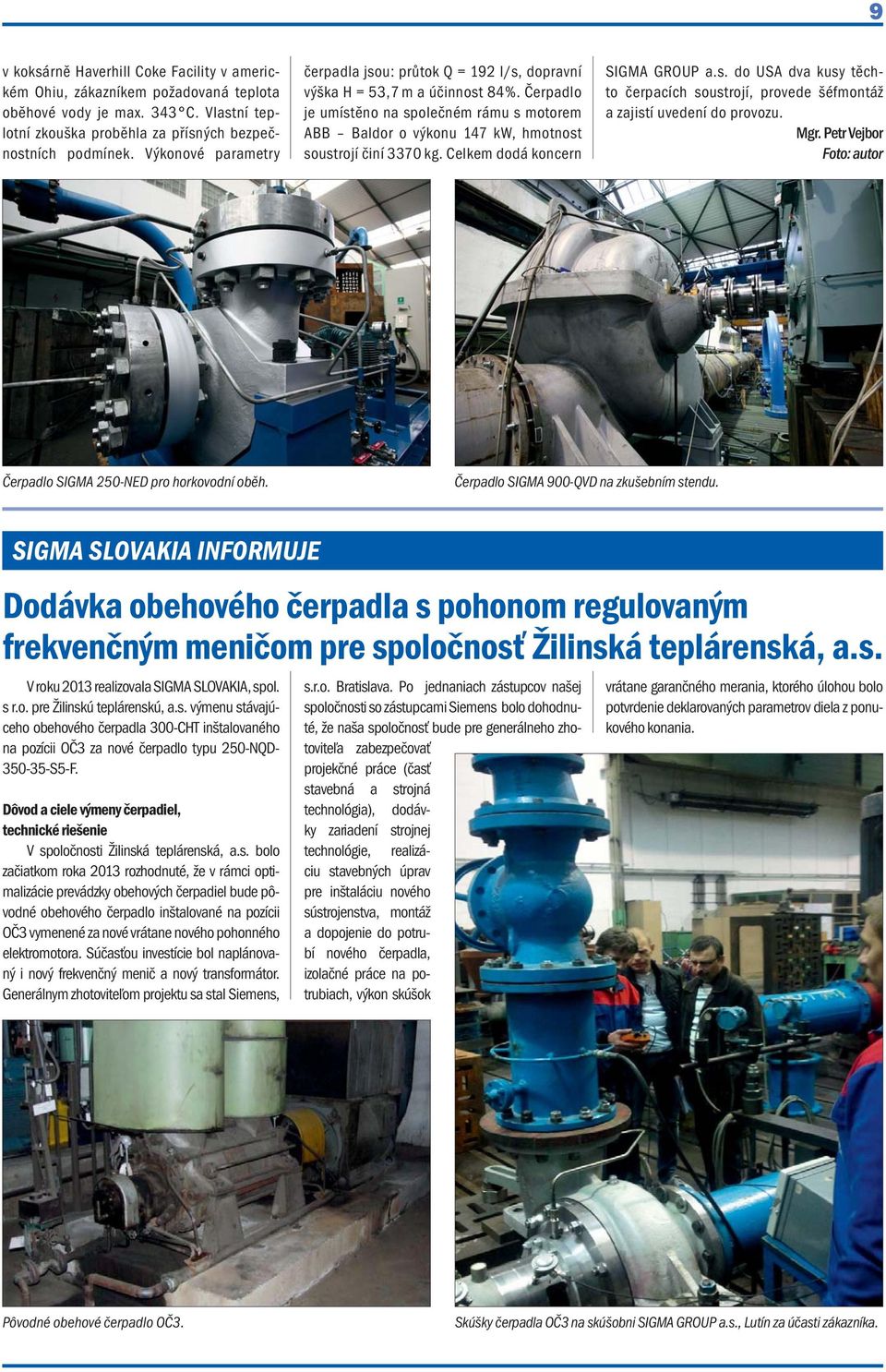

9 9 v koksárně Haverhill Coke Facility v americkém Ohiu, zákazníkem požadovaná teplota oběhové vody je max. 343 C. Vlastní teplotní zkouška proběhla za přísných bezpečnostních podmínek. Výkonové parametry čerpadla jsou: průtok Q = 192 l/s, dopravní výška H = 53,7 m a účinnost 84%. Čerpadlo je umístěno na společném rámu s motorem ABB Baldor o výkonu 147 kw, hmotnost soustrojí činí 3370 kg. Celkem dodá koncern SIGMA GROUP a.s. do USA dva kusy těchto čerpacích soustrojí, provede šéfmontáž a zajistí uvedení do provozu. Mgr. Petr Vejbor Foto: autor Čerpadlo SIGMA 250-NED pro horkovodní oběh. Čerpadlo SIGMA 900-QVD na zkušebním stendu. SIGMA SLOVAKIA INFORMUJE Dodávka obehového čerpadla s pohonom regulovaným frekvenčným meničom pre spoločnosť Žilinská teplárenská, a.s. V roku 2013 realizovala SIGMA SLOVAKIA, spol. s r.o. pre Žilinskú teplárenskú, a.s. výmenu stávajúceho obehového čerpadla 300-CHT inštalovaného na pozícii OČ3 za nové čerpadlo typu 250-NQD S5-F. Dôvod a ciele výmeny čerpadiel, technické riešenie V spoločnosti Žilinská teplárenská, a.s. bolo začiatkom roka 2013 rozhodnuté, že v rámci optimalizácie prevádzky obehových čerpadiel bude pôvodné obehového čerpadlo inštalované na pozícii OČ3 vymenené za nové vrátane nového pohonného elektromotora. Súčasťou investície bol naplánovaný i nový frekvenčný menič a nový transformátor. Generálnym zhotoviteľom projektu sa stal Siemens, s.r.o. Bratislava. Po jednaniach zástupcov našej spoločnosti so zástupcami Siemens bolo dohodnuté, že naša spoločnosť bude pre generálneho zhotoviteľa zabezpečovať projekčné práce (časť stavebná a strojná technológia), dodávky zariadení strojnej technológie, realizáciu stavebných úprav pre inštaláciu nového sústrojenstva, montáž a dopojenie do potrubí nového čerpadla, izolačné práce na potrubiach, výkon skúšok vrátane garančného merania, ktorého úlohou bolo potvrdenie deklarovaných parametrov diela z ponukového konania. Pôvodné obehové čerpadlo OČ3. Skúšky čerpadla OČ3 na skúšobni SIGMA GROUP a.s., Lutín za účasti zákazníka.

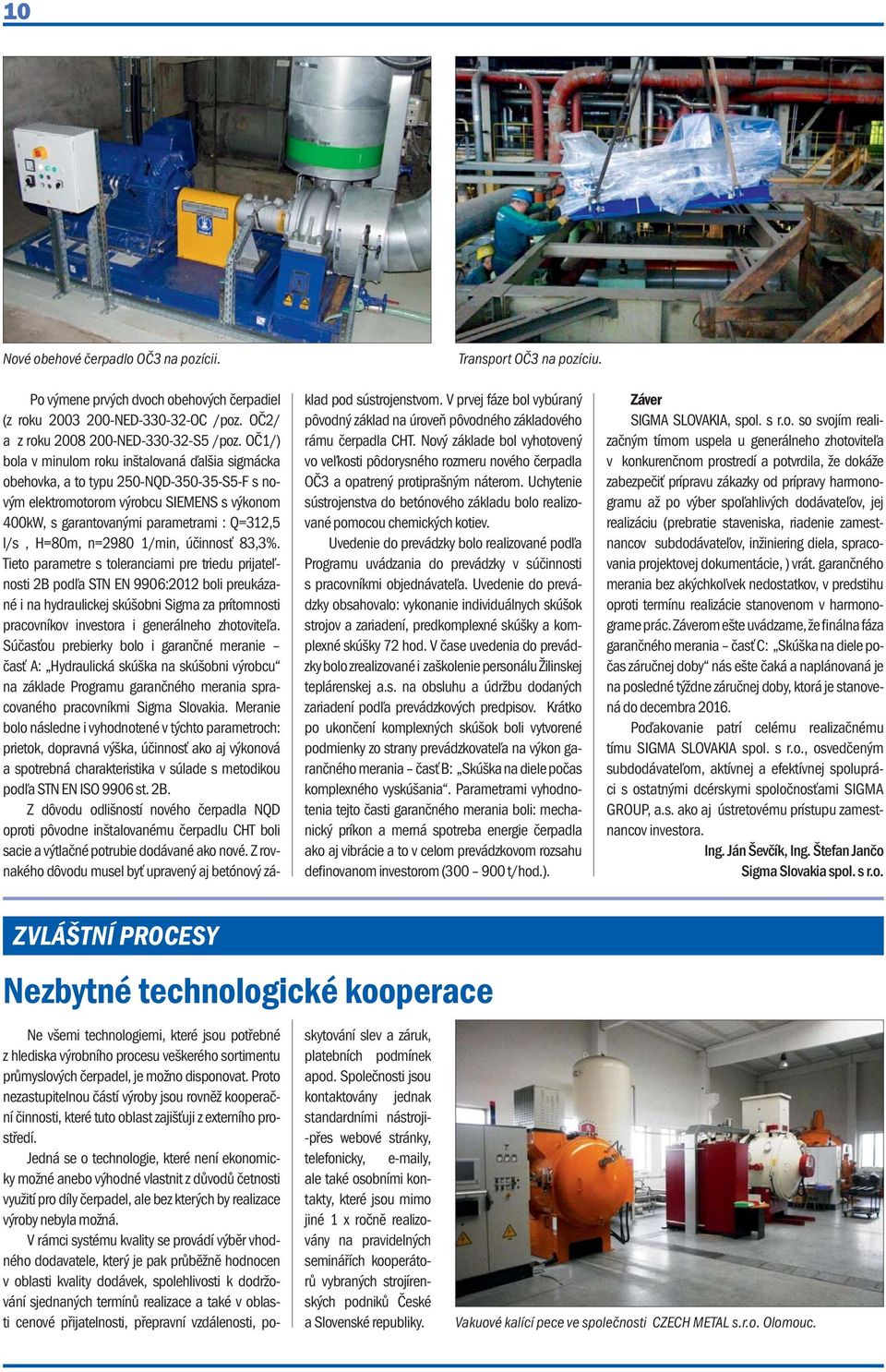

10 10 Nové obehové čerpadlo OČ3 na pozícii. Transport OČ3 na pozíciu. Po výmene prvých dvoch obehových čerpadiel (z roku NED OC /poz. OČ2/ a z roku NED S5 /poz. OČ1/) bola v minulom roku inštalovaná ďalšia sigmácka obehovka, a to typu 250-NQD S5-F s novým elektromotorom výrobcu SIEMENS s výkonom 400kW, s garantovanými parametrami : Q=312,5 l/s, H=80m, n=2980 1/min, účinnosť 83,3%. Tieto parametre s toleranciami pre triedu prijateľnosti 2B podľa STN EN 9906:2012 boli preukázané i na hydraulickej skúšobni Sigma za prítomnosti pracovníkov investora i generálneho zhotoviteľa. Súčasťou prebierky bolo i garančné meranie časť A: Hydraulická skúška na skúšobni výrobcu na základe Programu garančného merania spracovaného pracovníkmi Sigma Slovakia. Meranie bolo následne i vyhodnotené v týchto parametroch: prietok, dopravná výška, účinnosť ako aj výkonová a spotrebná charakteristika v súlade s metodikou podľa STN EN ISO 9906 st. 2B. Z dôvodu odlišností nového čerpadla NQD oproti pôvodne inštalovanému čerpadlu CHT boli sacie a výtlačné potrubie dodávané ako nové. Z rovnakého dôvodu musel byť upravený aj betónový základ pod sústrojenstvom. V prvej fáze bol vybúraný pôvodný základ na úroveň pôvodného základového rámu čerpadla CHT. Nový základe bol vyhotovený vo veľkosti pôdorysného rozmeru nového čerpadla OČ3 a opatrený protiprašným náterom. Uchytenie sústrojenstva do betónového základu bolo realizované pomocou chemických kotiev. Uvedenie do prevádzky bolo realizované podľa Programu uvádzania do prevádzky v súčinnosti s pracovníkmi objednávateľa. Uvedenie do prevádzky obsahovalo: vykonanie individuálnych skúšok strojov a zariadení, predkomplexné skúšky a komplexné skúšky 72 hod. V čase uvedenia do prevádzky bolo zrealizované i zaškolenie personálu Žilinskej teplárenskej a.s. na obsluhu a údržbu dodaných zariadení podľa prevádzkových predpisov. Krátko po ukončení komplexných skúšok boli vytvorené podmienky zo strany prevádzkovateľa na výkon garančného merania časť B: Skúška na diele počas komplexného vyskúšania. Parametrami vyhodnotenia tejto časti garančného merania boli: mechanický príkon a merná spotreba energie čerpadla ako aj vibrácie a to v celom prevádzkovom rozsahu definovanom investorom ( t/hod.). Záver SIGMA SLOVAKIA, spol. s r.o. so svojím realizačným tímom uspela u generálneho zhotoviteľa v konkurenčnom prostredí a potvrdila, že dokáže zabezpečiť prípravu zákazky od prípravy harmonogramu až po výber spoľahlivých dodávateľov, jej realizáciu (prebratie staveniska, riadenie zamestnancov subdodávateľov, inžiniering diela, spracovania projektovej dokumentácie, ) vrát. garančného merania bez akýchkoľvek nedostatkov, v predstihu oproti termínu realizácie stanovenom v harmonograme prác. Záverom ešte uvádzame, že finálna fáza garančného merania časť C: Skúška na diele počas záručnej doby nás ešte čaká a naplánovaná je na posledné týždne záručnej doby, ktorá je stanovená do decembra Poďakovanie patrí celému realizačnému tímu SIGMA SLOVAKIA spol. s r.o., osvedčeným subdodávateľom, aktívnej a efektívnej spolupráci s ostatnými dcérskymi spoločnosťami SIGMA GROUP, a.s. ako aj ústretovému prístupu zamestnancov investora. Ing. Ján Ševčík, Ing. Štefan Jančo Sigma Slovakia spol. s r.o. ZVLÁŠTNÍ PROCESY Nezbytné technologické kooperace Ne všemi technologiemi, které jsou potřebné z hlediska výrobního procesu veškerého sortimentu průmyslových čerpadel, je možno disponovat. Proto nezastupitelnou částí výroby jsou rovněž kooperační činnosti, které tuto oblast zajišťuji z externího prostředí. Jedná se o technologie, které není ekonomicky možné anebo výhodné vlastnit z důvodů četnosti využití pro díly čerpadel, ale bez kterých by realizace výroby nebyla možná. V rámci systému kvality se provádí výběr vhodného dodavatele, který je pak průběžně hodnocen v oblasti kvality dodávek, spolehlivosti k dodržování sjednaných termínů realizace a také v oblasti cenové přijatelnosti, přepravní vzdálenosti, poskytování slev a záruk, platebních podmínek apod. Společnosti jsou kontaktovány jednak standardními nástroji- -přes webové stránky, telefonicky, y, ale také osobními kontakty, které jsou mimo jiné 1 x ročně realizovány na pravidelných seminářích kooperátorů vybraných strojírenských podniků České a Slovenské republiky. Vakuové kalící pece ve společnosti CZECH METAL s.r.o. Olomouc.

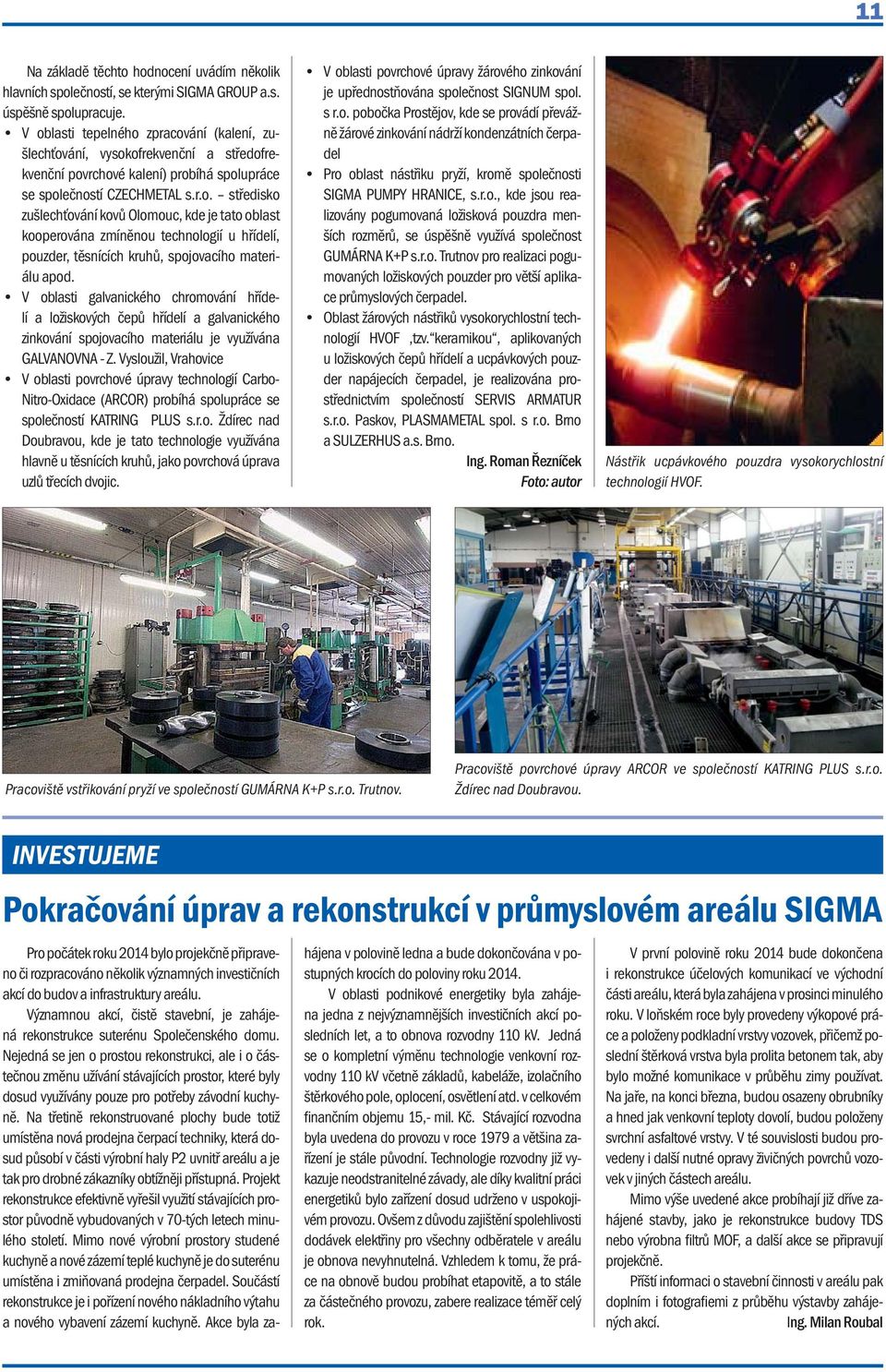

11 11 Na základě těchto hodnocení uvádím několik hlavních společností, se kterými SIGMA GROUP a.s. úspěšně spolupracuje. V oblasti tepelného zpracování (kalení, zušlechťování, vysokofrekvenční a středofrekvenční povrchové kalení) probíhá spolupráce se společností CZECHMETAL s.r.o. středisko zušlechťování kovů Olomouc, kde je tato oblast kooperována zmíněnou technologií u hřídelí, pouzder, těsnících kruhů, spojovacího materiálu apod. V oblasti galvanického chromování hřídelí a ložiskových čepů hřídelí a galvanického zinkování spojovacího materiálu je využívána GALVANOVNA - Z. Vysloužil, Vrahovice V oblasti povrchové úpravy technologií Carbo- Nitro-Oxidace (ARCOR) probíhá spolupráce se společností KATRING PLUS s.r.o. Ždírec nad Doubravou, kde je tato technologie využívána hlavně u těsnících kruhů, jako povrchová úprava uzlů třecích dvojic. V oblasti povrchové úpravy žárového zinkování je upřednostňována společnost SIGNUM spol. s r.o. pobočka Prostějov, kde se provádí převážně žárové zinkování nádrží kondenzátních čerpadel Pro oblast nástřiku pryží, kromě společnosti SIGMA PUMPY HRANICE, s.r.o., kde jsou realizovány pogumovaná ložisková pouzdra menších rozměrů, se úspěšně využívá společnost GUMÁRNA K+P s.r.o. Trutnov pro realizaci pogumovaných ložiskových pouzder pro větší aplikace průmyslových čerpadel. Oblast žárových nástřiků vysokorychlostní technologií HVOF,tzv. keramikou, aplikovaných u ložiskových čepů hřídelí a ucpávkových pouzder napájecích čerpadel, je realizována prostřednictvím společností SERVIS ARMATUR s.r.o. Paskov, PLASMAMETAL spol. s r.o. Brno a SULZERHUS a.s. Brno. Ing. Roman Řezníček Foto: autor Nástřik ucpávkového pouzdra vysokorychlostní technologií HVOF. Pracoviště vstřikování pryží ve společností GUMÁRNA K+P s.r.o. Trutnov. Pracoviště povrchové úpravy ARCOR ve společností KATRING PLUS s.r.o. Ždírec nad Doubravou. INVESTUJEME Pokračování úprav a rekonstrukcí v průmyslovém areálu SIGMA Pro počátek roku 2014 bylo projekčně připraveno či rozpracováno několik významných investičních akcí do budov a infrastruktury areálu. Významnou akcí, čistě stavební, je zahájená rekonstrukce suterénu Společenského domu. Nejedná se jen o prostou rekonstrukci, ale i o částečnou změnu užívání stávajících prostor, které byly dosud využívány pouze pro potřeby závodní kuchyně. Na třetině rekonstruované plochy bude totiž umístěna nová prodejna čerpací techniky, která dosud působí v části výrobní haly P2 uvnitř areálu a je tak pro drobné zákazníky obtížněji přístupná. Projekt rekonstrukce efektivně vyřešil využití stávajících prostor původně vybudovaných v 70-tých letech minulého století. Mimo nové výrobní prostory studené kuchyně a nové zázemí teplé kuchyně je do suterénu umístěna i zmiňovaná prodejna čerpadel. Součástí rekonstrukce je i pořízení nového nákladního výtahu a nového vybavení zázemí kuchyně. Akce byla zahájena v polovině ledna a bude dokončována v postupných krocích do poloviny roku V oblasti podnikové energetiky byla zahájena jedna z nejvýznamnějších investičních akcí posledních let, a to obnova rozvodny 110 kv. Jedná se o kompletní výměnu technologie venkovní rozvodny 110 kv včetně základů, kabeláže, izolačního štěrkového pole, oplocení, osvětlení atd. v celkovém finančním objemu 15,- mil. Kč. Stávající rozvodna byla uvedena do provozu v roce 1979 a většina zařízení je stále původní. Technologie rozvodny již vykazuje neodstranitelné závady, ale díky kvalitní práci energetiků bylo zařízení dosud udrženo v uspokojivém provozu. Ovšem z důvodu zajištění spolehlivosti dodávek elektřiny pro všechny odběratele v areálu je obnova nevyhnutelná. Vzhledem k tomu, že práce na obnově budou probíhat etapovitě, a to stále za částečného provozu, zabere realizace téměř celý rok. V první polovině roku 2014 bude dokončena i rekonstrukce účelových komunikací ve východní části areálu, která byla zahájena v prosinci minulého roku. V loňském roce byly provedeny výkopové práce a položeny podkladní vrstvy vozovek, přičemž poslední štěrková vrstva byla prolita betonem tak, aby bylo možné komunikace v průběhu zimy používat. Na jaře, na konci března, budou osazeny obrubníky a hned jak venkovní teploty dovolí, budou položeny svrchní asfaltové vrstvy. V té souvislosti budou provedeny i další nutné opravy živičných povrchů vozovek v jiných částech areálu. Mimo výše uvedené akce probíhají již dříve zahájené stavby, jako je rekonstrukce budovy TDS nebo výrobna filtrů MOF, a další akce se připravují projekčně. Příští informaci o stavební činnosti v areálu pak doplním i fotografiemi z průběhu výstavby zahájených akcí. Ing. Milan Roubal

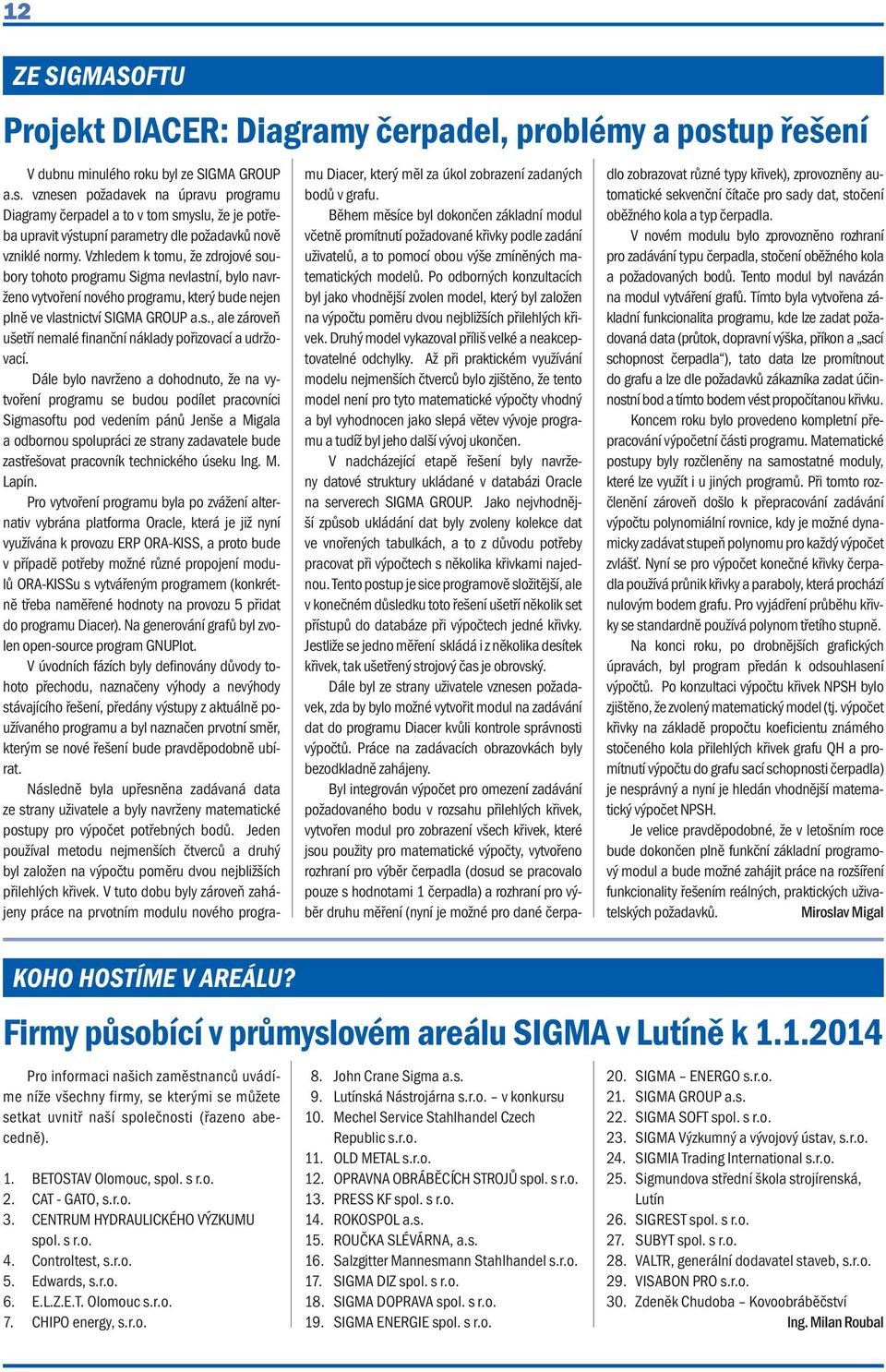

12 12 ZE SIGMASOFTU Projekt DIACER: Diagramy čerpadel, problémy a postup řešení V dubnu minulého roku byl ze SIGMA GROUP a.s. vznesen požadavek na úpravu programu Diagramy čerpadel a to v tom smyslu, že je potřeba upravit výstupní parametry dle požadavků nově vzniklé normy. Vzhledem k tomu, že zdrojové soubory tohoto programu Sigma nevlastní, bylo navrženo vytvoření nového programu, který bude nejen plně ve vlastnictví SIGMA GROUP a.s., ale zároveň ušetří nemalé finanční náklady pořizovací a udržovací. Dále bylo navrženo a dohodnuto, že na vytvoření programu se budou podílet pracovníci Sigmasoftu pod vedením pánů Jenše a Migala a odbornou spolupráci ze strany zadavatele bude zastřešovat pracovník technického úseku Ing. M. Lapín. Pro vytvoření programu byla po zvážení alternativ vybrána platforma Oracle, která je již nyní využívána k provozu ERP ORA-KISS, a proto bude v případě potřeby možné různé propojení modulů ORA-KISSu s vytvářeným programem (konkrétně třeba naměřené hodnoty na provozu 5 přidat do programu Diacer). Na generování grafů byl zvolen open-source program GNUPlot. V úvodních fázích byly definovány důvody tohoto přechodu, naznačeny výhody a nevýhody stávajícího řešení, předány výstupy z aktuálně používaného programu a byl naznačen prvotní směr, kterým se nové řešení bude pravděpodobně ubírat. Následně byla upřesněna zadávaná data ze strany uživatele a byly navrženy matematické postupy pro výpočet potřebných bodů. Jeden používal metodu nejmenších čtverců a druhý byl založen na výpočtu poměru dvou nejbližších přilehlých křivek. V tuto dobu byly zároveň zahájeny práce na prvotním modulu nového programu Diacer, který měl za úkol zobrazení zadaných bodů v grafu. Během měsíce byl dokončen základní modul včetně promítnutí požadované křivky podle zadání uživatelů, a to pomocí obou výše zmíněných matematických modelů. Po odborných konzultacích byl jako vhodnější zvolen model, který byl založen na výpočtu poměru dvou nejbližších přilehlých křivek. Druhý model vykazoval příliš velké a neakceptovatelné odchylky. Až při praktickém využívání modelu nejmenších čtverců bylo zjištěno, že tento model není pro tyto matematické výpočty vhodný a byl vyhodnocen jako slepá větev vývoje programu a tudíž byl jeho další vývoj ukončen. V nadcházející etapě řešení byly navrženy datové struktury ukládané v databázi Oracle na serverech SIGMA GROUP. Jako nejvhodnější způsob ukládání dat byly zvoleny kolekce dat ve vnořených tabulkách, a to z důvodu potřeby pracovat při výpočtech s několika křivkami najednou. Tento postup je sice programově složitější, ale v konečném důsledku toto řešení ušetří několik set přístupů do databáze při výpočtech jedné křivky. Jestliže se jedno měření skládá i z několika desítek křivek, tak ušetřený strojový čas je obrovský. Dále byl ze strany uživatele vznesen požadavek, zda by bylo možné vytvořit modul na zadávání dat do programu Diacer kvůli kontrole správnosti výpočtů. Práce na zadávacích obrazovkách byly bezodkladně zahájeny. Byl integrován výpočet pro omezení zadávání požadovaného bodu v rozsahu přilehlých křivek, vytvořen modul pro zobrazení všech křivek, které jsou použity pro matematické výpočty, vytvořeno rozhraní pro výběr čerpadla (dosud se pracovalo pouze s hodnotami 1 čerpadla) a rozhraní pro výběr druhu měření (nyní je možné pro dané čerpadlo zobrazovat různé typy křivek), zprovozněny automatické sekvenční čítače pro sady dat, stočení oběžného kola a typ čerpadla. V novém modulu bylo zprovozněno rozhraní pro zadávání typu čerpadla, stočení oběžného kola a požadovaných bodů. Tento modul byl navázán na modul vytváření grafů. Tímto byla vytvořena základní funkcionalita programu, kde lze zadat požadovaná data (průtok, dopravní výška, příkon a sací schopnost čerpadla ), tato data lze promítnout do grafu a lze dle požadavků zákazníka zadat účinnostní bod a tímto bodem vést propočítanou křivku. Koncem roku bylo provedeno kompletní přepracování výpočetní části programu. Matematické postupy byly rozčleněny na samostatné moduly, které lze využít i u jiných programů. Při tomto rozčlenění zároveň došlo k přepracování zadávání výpočtu polynomiální rovnice, kdy je možné dynamicky zadávat stupeň polynomu pro každý výpočet zvlášť. Nyní se pro výpočet konečné křivky čerpadla používá průnik křivky a paraboly, která prochází nulovým bodem grafu. Pro vyjádření průběhu křivky se standardně používá polynom třetího stupně. Na konci roku, po drobnějších grafických úpravách, byl program předán k odsouhlasení výpočtů. Po konzultaci výpočtu křivek NPSH bylo zjištěno, že zvolený matematický model (tj. výpočet křivky na základě propočtu koeficientu známého stočeného kola přilehlých křivek grafu QH a promítnutí výpočtu do grafu sací schopnosti čerpadla) je nesprávný a nyní je hledán vhodnější matematický výpočet NPSH. Je velice pravděpodobné, že v letošním roce bude dokončen plně funkční základní programový modul a bude možné zahájit práce na rozšíření funkcionality řešením reálných, praktických uživatelských požadavků. Miroslav Migal KOHO HOSTÍME V AREÁLU? Firmy působící v průmyslovém areálu SIGMA v Lutíně k Pro informaci našich zaměstnanců uvádíme níže všechny firmy, se kterými se můžete setkat uvnitř naší společnosti (řazeno abecedně). 1. BETOSTAV Olomouc, spol. s r.o. 2. CAT - GATO, s.r.o. 3. CENTRUM HYDRAULICKÉHO VÝZKUMU spol. s r.o. 4. Controltest, s.r.o. 5. Edwards, s.r.o. 6. E.L.Z.E.T. Olomouc s.r.o. 7. CHIPO energy, s.r.o. 8. John Crane Sigma a.s. 9. Lutínská Nástrojárna s.r.o. v konkursu 10. Mechel Service Stahlhandel Czech Republic s.r.o. 11. OLD METAL s.r.o. 12. OPRAVNA OBRÁBĚCÍCH STROJŮ spol. s r.o. 13. PRESS KF spol. s r.o. 14. ROKOSPOL a.s. 15. ROUČKA SLÉVÁRNA, a.s. 16. Salzgitter Mannesmann Stahlhandel s.r.o. 17. SIGMA DIZ spol. s r.o. 18. SIGMA DOPRAVA spol. s r.o. 19. SIGMA ENERGIE spol. s r.o. 20. SIGMA ENERGO s.r.o. 21. SIGMA GROUP a.s. 22. SIGMA SOFT spol. s r.o. 23. SIGMA Výzkumný a vývojový ústav, s.r.o. 24. SIGMIA Trading International s.r.o. 25. Sigmundova střední škola strojírenská, Lutín 26. SIGREST spol. s r.o. 27. SUBYT spol. s r.o. 28. VALTR, generální dodavatel staveb, s.r.o. 29. VISABON PRO s.r.o. 30. Zdeněk Chudoba Kovoobráběčství Ing. Milan Roubal

13 ZAJÍMAVOSTI Ze starých archivů Pro naše čtenáře přinášíme pár fotografií z první poloviny minulého století. Negativy pro zajímavost byly ještě zhotovovány na sklo. V příštím čísle Sigmaprofilu zveřejníme některé další obrázky. Ladislav Smička 13 Setkání zaměstanců s vedením firmy. Zkouška požárního čerpadla. Shromáždění zaměstnanců asi na přelomu dvacátých a třicátých let minulého století s vedením firmy. Dnes bychom mluvili asi o výrobní poradě. Za stromy zřejmě stojí majitelé závodů - Sigmundovi. Jde o prostranství u bývalé malé vrátnice, vlevo objekt dnešní DOPRAVY. Za ním vyčnívá trafostanice, která sloužila i napájení budov a dílen závodu. Zajímavě by jistě působilo i srovnání s dnešními podzimními setkáními zaměstnanců s vedením společnosti v prostorách Společenského domu a okolí. Zkouška požárního čerpacího agregátu na nose nákladního automobilu, simulující nasazení ve skutečných podmínkách. Zkouška probíhá na potoce Slatinka u mostu na výjezdu z Lutína do Luběnic. Asi počátek 20. let minulého století. Požární čerpací agregáty vpředu aut, vč. osobních, byly hojně používány v Anglii v II. svět. válce. Výrobcem byla firma SIGMUND PUMPS v Anglii. Zdroj: archiv, Vojtěch Grézl SPORTEM Začátek roku na Kosíři Registrace při novoročním výstupu 2014 na Kosíř. Hned první den v roce 2014 byla v Lutíně už tradičně zahájena činnost turistického odboru TJ Sigma. Letos to bylo již po sedmadvacáté, co pořadatelé odboru uvítali na Kosíři účastníky novoročního výstupu. Příznivé počasí posledních dní minulého roku jim dávalo naději, že také letos bude účast na Kosíři vysoká. Mluvila pro to ještě ta skutečnost, že bude turisty vítat nově vybudovaná rozhledna. Že nebyla ale účast nakonec rekordní, bylo způsobeno tím, že zhoršené počasí prvního dne v roce nebylo právě příznivé pro turistické putování. I tak však počet turistů znamenal čtvrtou nejvyšší účast v existenci této turistické akce. Na Kosíři se opět už tradičně rozdávaly účastníkům medaile, které poprvé po zrušení Lutínské nástrojárny vyrobila firma MB TOOL z Třebčína. Nové byly i registrační karty zhotovené s nově vybudovanou rozhlednou, které se jistě účastníkům líbily. Mezi přítomné zavítal také už tradičně Kosířan a slatinkovští hasiči se opět vyznamenali tím, že nabízeli přítomným posilnění i občerstvení. Poněkud menší byl počet těch, kteří vystoupili na rozhlednu, protože rozhled z ní vlivem nepříznivého počasí nebyl moc dobrý. Mezi přítomnými panovala velmi dobrá nálada a potěšení, že se mohli třeba aspoň po roce jednou zase sejít se svými známými a přáteli, mohli si povyprávět a popřát pěkné prožití nového roku Novoroční výstup byl jistě opět úspěšný a je třeba si přát, aby si přítomní účastníci nacházeli cestu za zdravím během celého roku. V sobotu 4. ledna se konal 34. ročník Zimního běhu přes Kosíř Memoriál Ing. Květoslava Křížka, kterého se zúčastnil rekordní počet 266 běžců v 10 kategoriích. Turistický odbor TJ Sigma se zapojil do této akce také jako spolupořadatel. Vladimír Smékal turistický odbor TJ Sigma

14 14 ZE ŽIVOTA V REGIONU na naší Hané Nejprve zmíním významné ocenění, které v loňském roce získala sousední Obec Hněvotín. V rámci Programu obnovy venkova byla v olomouckém kraji vyhlášena soutěž obcí. Měla název Vesnice roku a soutěžící obce byly oceněny v různých kategoriích. A právě Obec Hněvotín získala Modrou stuhu - za společenský život v obci. Hněvotín ji dostal za spolupráci občanů při rozvoji a budování obce, udržování tradic a nové nápady pro společenské akce. strannou spolupráci budou se akce konat nejen na území Regionu HANÁ a MAS Bystřička, ale také na Slovensku na území Mikroregionu Požitavie- Širočina v Nitranském kraji. Půjde hlavně o setkávání hasičů, výměnu zkušeností a nové nápady, zejména pro organizování dětí a mládeže. (Jde o veřejné akce a zájemci mohou získat další informace na K určitě nezanedbatelným a pravidelným aktivitám Mikroregionu Kosířsko patří výstup na Velký Kosíř a návštěva rozhledny. Nejde jen o to dosáhnout vrcholu 442 m n.m., ale pro své zdraví a správný životní styl alespoň jednou za týden něco udělat. V tomto ročním období nebývá ještě rozhledna pravidelně otevřena, ale jen při turistických akcích či hromadných organizovaných návštěvách. Při tom lze pozorovat hanáckou krajinu z jejího vrcholu. Posezení a lovecký srub jsou k dispozici celoročně. Docela pěkné aktivity rozvinulo občanské sdružení U nás v Ludéřově. Vlastními silami rekonstruovali barokní sýpku, pocházející minimálně z období baroka, která se postupně stává centrem Barokní sýpka v Ludéřově - historický nábytek. Barokní sýpka v Ludéřově - výstavka dokumentů. Na letošní rok 2014 je v Regionu HANÁ naplánována řada společenských, kulturních i sportovních akcí. V závěru března tohoto roku organizujeme již tradiční akci s názvem Žena v lázních. Jde o společenskou akci pro ženy z Regionu HANÁ v Lázních Slatinice spojenou s léčebnými procedurami. Podrobný program je již připraven a určitě se setká s příznivým přijetím u našich žen. V tomto okamžiku již začínáme přpravovat XI. ročník Hanáckého cestovatele, který bude trvat od května do září. Opět bude možno putovat po regionu pěšky, na kole, autem, vlakem a poznávat jednotlivá místa a obce. Cestovní pasy platí z loňského roku a kdo nemá může zakoupit na obecních úřadech nebo informačních centrech. Na letošní a přístí rok je připraven projekt s názvem Dorovolní hasiči - historie a budoucnost. Je plánováno celkem přes dvacet akcí zaměřených zejména na mladé hasiče. Protože se jedná o tří- zajímavého dění. Zejména jde o koncerty, besedy o turistice, výstavy a v únoru tu proběhl i košt ovocných destilátů. Místní akční skupina MAS Region HANÁ, která působí na území 46 obcí, od Hněvotína až po Kladky a od Smržic po Loučku, má na rok 2014 připraveny ještě další akce. (Podrobnější informace jsou na V současné době dopracovává strategický plán LEADER do roku 2020, na kterém se podílejí všichni aktéři rozvoje venkova. Ing. Miroslav Mačák Foto: archiv a autor Čechy p. Kosířem - jednání se SDH. Konice - ukončení Hanáckého cestovatele 2013.

15 SIGMUNDOVA STŘEDNÍ ŠKOLA INFORMUJE Den otevřených dveří na Sigmundově střední škole strojírenské v Lutíně Ve čtvrtek proběhl na Sigmundově střední škole strojírenské v Lutíně letošní poslední, v pořadí již třetí, den otevřených dveří. A opravdu byly naše dveře otevřeny dokořán nejen zájemcům o studium na naší škole, ale i návštěvníkům z řad rodičů a přátel stávajících žáků či zaměstnanců. V tento den zpřístupnila škola všechna školní pracoviště a umožnila tak zájemcům prozkoumat každou učebnu i dílnu v areálu školy. Máme se totiž čím pochlubit, k vidění byly třídy vybavené dataprojektory, dotykové tabule, zcela nová počítačová učebna určená především pro výuku inventoru, na dílně byly k vidění CNC stroje, ukázky prací našich žáků a mnoho dalšího ze života školy. Zájemcům o studium byly také představeny firmy, ve kterých naši žáci vykonávají odbornou praxi. Naše škola také poskytuje ubytování studentům ze vzdálenějších koutů, takže si někteří budoucí studenti prohlédli i domov mládeže. Návštěvníkům se věnovali ve škole i na dílně nejen pedagogičtí pracovníci, ale také studenti, kteří v každé z učeben prezentovali ukázky naší společné práce. Všichni ochotně odpověděli na všechny dotazy a rádi provedli návštěvníky po škole i dílně. K naší velké radosti byl zájem o Sigmundovu střední školu značný. Je vidět, že námi nabízené obory, jako obráběč kovů, nástrojař či strojní mechanik opět začínají patřit mezi vyhledávané obory. Již tradičně největší zájem je o čtyřletý maturitní obor mechanik seřizovač. Kromě uplatnění v praxi láká žáky i možnost získání stipendia, které od příštího školního roku mohou nově získat i studenti oboru mechanik seřizovač. Úspěšní studenti učebních oborů toto stipendium poskytované Olomouckým krajem pobírají již několik let. A rozhodně se nejedná o malé částky. V prvním ročníku mohou získat 300 Kč měsíčně, ve druhém 400 Kč 15 a ve třetím 500 Kč. Studenti také mohou v rámci stipendia získat jednorázové odměny na konci roku, pokud jejich prospěch odpovídá nastaveným kriteriím. Tato částka může být až do výše Kč. O tom, že naši práci děláme dobře, svědčí i dopisy, které nám napsali návštěvníci školy. Cituji alespoň z jednoho:,, Dobrý den, chtěla bych přihlásit syna ke studiu na vaši školu, na maturitní obor mechanik seřizovač ve školním roce 2014/2015. Byli jsme se u vás podívat v rámci dne otevřených dveří a z vaší školy a přístupu všech studentů a učitelů, které jsme měli možnost ten den poznat jsme doslova nadšeni. S. F. Doufáme, že zájem studentů o naši školu bude i nadále značný, neboť nabízíme perspektivní strojírenské obory a naši absolventi se jistě na trhu práce neztratí. Mgr. Jitka Bušinová Foto: archiv Den otevřených dveří - záběry z učeben. Den otevřených dveří - dílna klempířů.

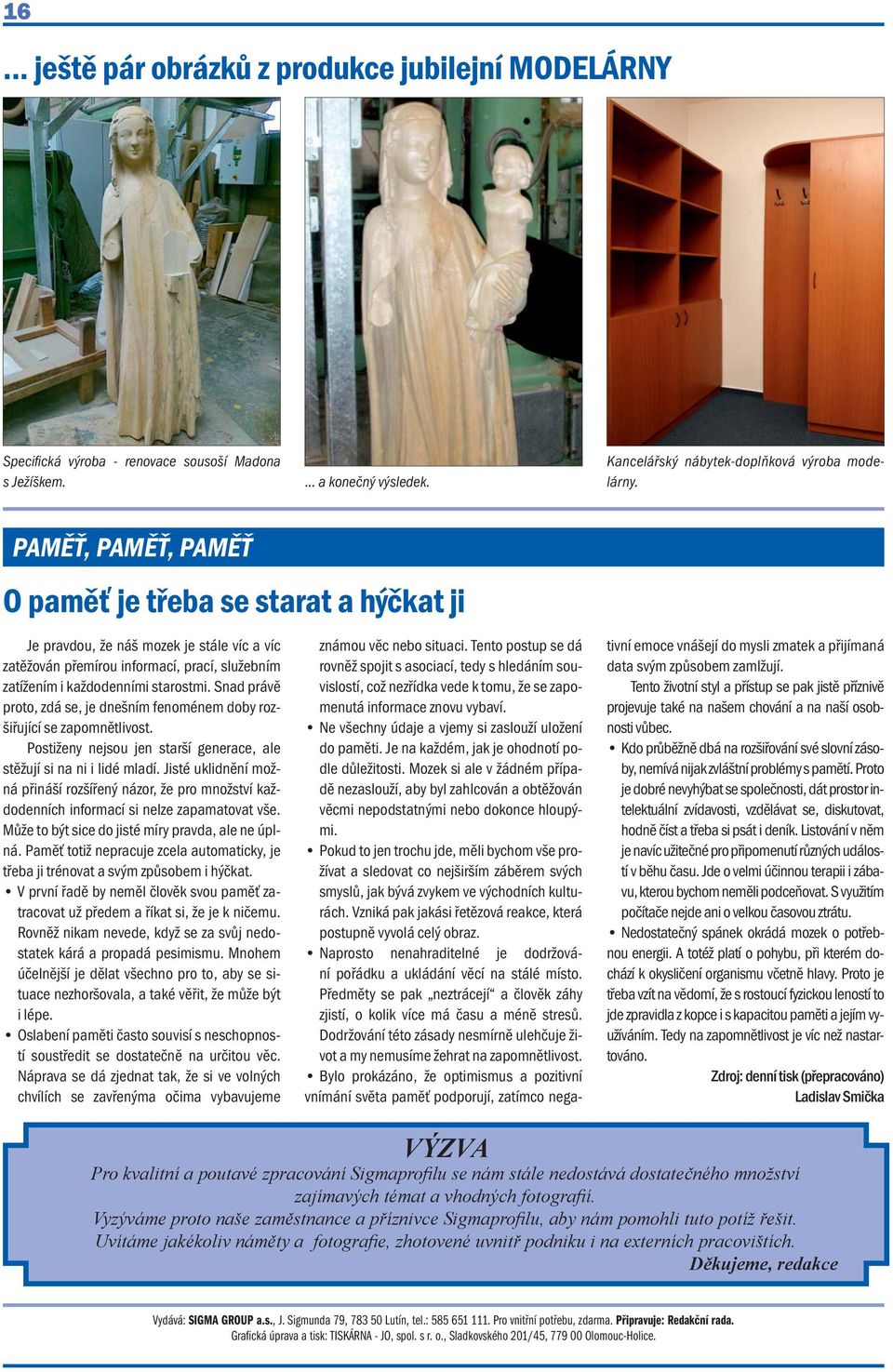

16 16... ještě pár obrázků z produkce jubilejní MODELÁRNY Specifická výroba - renovace sousoší Madona s Ježíškem.... a konečný výsledek. Kancelářský nábytek-doplňková výroba modelárny. PAMĚŤ, PAMĚŤ, PAMĚŤ O paměť je třeba se starat a hýčkat ji Je pravdou, že náš mozek je stále víc a víc zatěžován přemírou informací, prací, služebním zatížením i každodenními starostmi. Snad právě proto, zdá se, je dnešním fenoménem doby rozšiřující se zapomnětlivost. Postiženy nejsou jen starší generace, ale stěžují si na ni i lidé mladí. Jisté uklidnění možná přináší rozšířený názor, že pro množství každodenních informací si nelze zapamatovat vše. Může to být sice do jisté míry pravda, ale ne úplná. Paměť totiž nepracuje zcela automaticky, je třeba ji trénovat a svým způsobem i hýčkat. V první řadě by neměl člověk svou paměť zatracovat už předem a říkat si, že je k ničemu. Rovněž nikam nevede, když se za svůj nedostatek kárá a propadá pesimismu. Mnohem účelnější je dělat všechno pro to, aby se situace nezhoršovala, a také věřit, že může být i lépe. Oslabení paměti často souvisí s neschopností soustředit se dostatečně na určitou věc. Náprava se dá zjednat tak, že si ve volných chvílích se zavřenýma očima vybavujeme známou věc nebo situaci. Tento postup se dá rovněž spojit s asociací, tedy s hledáním souvislostí, což nezřídka vede k tomu, že se zapomenutá informace znovu vybaví. Ne všechny údaje a vjemy si zaslouží uložení do paměti. Je na každém, jak je ohodnotí podle důležitosti. Mozek si ale v žádném případě nezaslouží, aby byl zahlcován a obtěžován věcmi nepodstatnými nebo dokonce hloupými. Pokud to jen trochu jde, měli bychom vše prožívat a sledovat co nejširším záběrem svých smyslů, jak bývá zvykem ve východních kulturách. Vzniká pak jakási řetězová reakce, která postupně vyvolá celý obraz. Naprosto nenahraditelné je dodržování pořádku a ukládání věcí na stálé místo. Předměty se pak neztrácejí a člověk záhy zjistí, o kolik více má času a méně stresů. Dodržování této zásady nesmírně ulehčuje život a my nemusíme žehrat na zapomnětlivost. Bylo prokázáno, že optimismus a pozitivní vnímání světa paměť podporují, zatímco negativní emoce vnášejí do mysli zmatek a přijímaná data svým způsobem zamlžují. Tento životní styl a přístup se pak jistě příznivě projevuje také na našem chování a na naší osobnosti vůbec. Kdo průběžně dbá na rozšiřování své slovní zásoby, nemívá nijak zvláštní problémy s pamětí. Proto je dobré nevyhýbat se společnosti, dát prostor intelektuální zvídavosti, vzdělávat se, diskutovat, hodně číst a třeba si psát i deník. Listování v něm je navíc užitečné pro připomenutí různých událostí v běhu času. Jde o velmi účinnou terapii i zábavu, kterou bychom neměli podceňovat. S využitím počítače nejde ani o velkou časovou ztrátu. Nedostatečný spánek okrádá mozek o potřebnou energii. A totéž platí o pohybu, při kterém dochází k okysličení organismu včetně hlavy. Proto je třeba vzít na vědomí, že s rostoucí fyzickou leností to jde zpravidla z kopce i s kapacitou paměti a jejím využíváním. Tedy na zapomnětlivost je víc než nastartováno. Zdroj: denní tisk (přepracováno) Ladislav Smička VÝZVA Pro kvalitní a poutavé zpracování Sigmaprofi lu se nám stále nedostává dostatečného množství zajímavých témat a vhodných fotografi í. Vyzýváme proto naše zaměstnance a příznivce Sigmaprofi lu, aby nám pomohli tuto potíž řešit. Uvítáme jakékoliv náměty a fotografi e, zhotovené uvnitř podniku i na externích pracovištích. Děkujeme, redakce Vydává: SIGMA GROUP a.s., J. Sigmunda 79, Lutín, tel.: Pro vnitřní potřebu, zdarma. Připravuje: Redakční rada. Grafi cká úprava a tisk: TISKÁRNA - JO, spol. s r. o., Sladkovského 201/45, Olomouc-Holice.

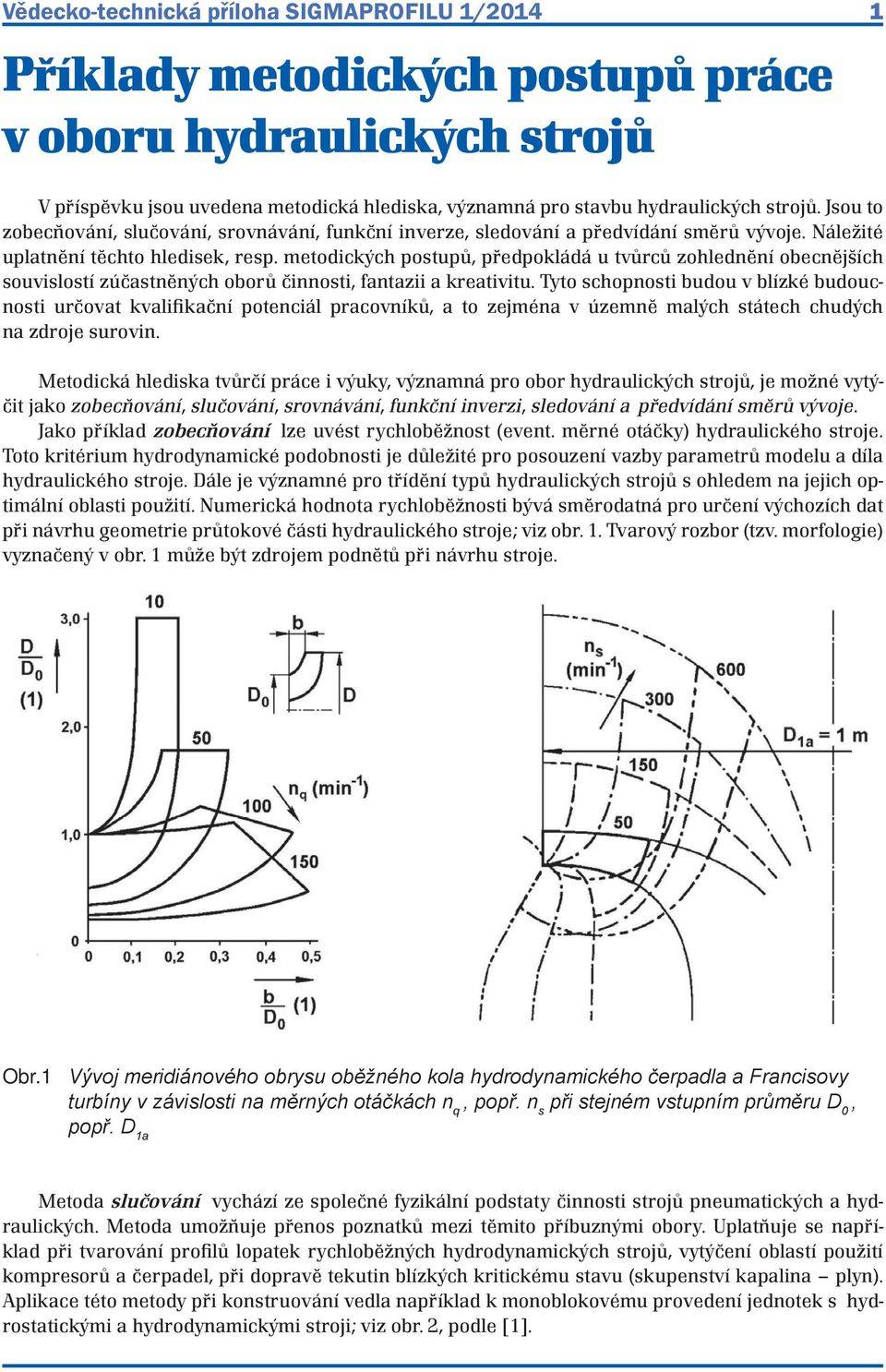

17 Vědecko-technická příloha SIGMAPROFILU 1/ Příklady metodických postupů práce v oboru hydraulických strojů V příspěvku jsou uvedena metodická hlediska, významná pro stavbu hydraulických strojů. Jsou to zobecňování, slučování, srovnávání, funkční inverze, sledování a předvídání směrů vývoje. Náležité uplatnění těchto hledisek, resp. metodických postupů, předpokládá u tvůrců zohlednění obecnějších souvislostí zúčastněných oborů činnosti, fantazii a kreativitu. Tyto schopnosti budou v blízké budoucnosti určovat kvalifikační potenciál pracovníků, a to zejména v územně malých státech chudých na zdroje surovin. Metodická hlediska tvůrčí práce i výuky, významná pro obor hydraulických strojů, je možné vytýčit jako zobecňování, slučování, srovnávání, funkční inverzi, sledování a předvídání směrů vývoje. Jako příklad zobecňování lze uvést rychloběžnost (event. měrné otáčky) hydraulického stroje. Toto kritérium hydrodynamické podobnosti je důležité pro posouzení vazby parametrů modelu a díla hydraulického stroje. Dále je významné pro třídění typů hydraulických strojů s ohledem na jejich optimální oblasti použití. Numerická hodnota rychloběžnosti bývá směrodatná pro určení výchozích dat při návrhu geometrie průtokové části hydraulického stroje; viz obr. 1. Tvarový rozbor (tzv. morfologie) vyznačený v obr. 1 může být zdrojem podnětů při návrhu stroje. Obr.1 Vývoj meridiánového obrysu oběžného kola hydrodynamického čerpadla a Francisovy turbíny v závislosti na měrných otáčkách n q, popř. n s při stejném vstupním průměru D 0, popř. D 1a Metoda slučování vychází ze společné fyzikální podstaty činnosti strojů pneumatických a hydraulických. Metoda umožňuje přenos poznatků mezi těmito příbuznými obory. Uplatňuje se například při tvarování profilů lopatek rychloběžných hydrodynamických strojů, vytýčení oblastí použití kompresorů a čerpadel, při dopravě tekutin blízkých kritickému stavu (skupenství kapalina plyn). Aplikace této metody při konstruování vedla například k monoblokovému provedení jednotek s hydrostatickými a hydrodynamickými stroji; viz obr. 2, podle 1.

18 2 Vědecko-technická příloha SIGMAPROFILU 1/2014 Obr.2 Monoblok dávkovacího čerpacího agregátu s jednovřetenovým čerpadlem poháněným axiální turbínou; 1 axiální turbína, 2 jednovřetenové čerpadlo, 3 část závlahového potrubí, 4 regulační ventil obtoku čerpadla Slučovací hledisko má též význam inspirativní, vedoucí k přenášení funkce prvků biologických útvarů na nově vyvíjené stroje. Již na počátku 19. století nakreslil anglický inženýr a jeden z průkopníků letectví sir George Cayley kapkovité těleso na základě proměření trupu pstruha. Není bez zajímavosti, že takovýto tvar je velmi podobný tvaru obrysu konkrétního relativně moderního leteckého profilu NACA; 2. Obdobnou přírodní inspirací byla rybí ploutev v procesu návrhu oběžných lopatek axiálního čerpadla určeného k čerpání vody obsahující vlákniny; viz obr. 3 podle 3. Jako další příklad uveďme rotačně plachtící semeno javoru, které bylo inspirací pro návrh axiálního hydrodynamického stroje vysoké rychloběžnosti s jednolopatkovým oběžným kolem; viz obr. 3 podle 3. a b Obr.3 Oběžné kolo axiálního čerpadla s upraveným tvarem lopatek; a přírodní inspirace, b technická realizace

19 Vědecko-technická příloha SIGMAPROFILU 1/ a b c Obr.4 Jednolopatkové oběžné kolo axiálního hydrodynamického stroje; a přírodní inspirace, b technická realizace, c výhledová varianta Obr. 3 a 4 jsou současně příkladem uplatnění bioniky ve výuce hydraulických strojů na Strojní fakultě ČVUT v Praze a představují výsledek týmové práce pedagogů a studentů, při které se optimálně spojila zkušenost učitelů s fantazií a tvořivostí studentů. Srovnávací metodou je možné například stanovit výkonové meze jednotlivých typů hydraulických strojů; viz 4. Funkční inverzi dokládají reverzibilní hydraulické stroje. V oblasti hydrodynamických strojů jsou to čerpadlové turbíny, v oblasti strojů hydrostatických pak čerpadla pracující ve funkci hydromotorů. Příklad inverze v konstrukci strojů je naznačen v obr. 5, kde stator hydromotoru je připevněn k náboji kola dopravního prostředku, se kterým rotuje, zatímco hřídel hydromotoru tvoří nehybnou poloosu kola. Obr.5 Umístění hydromotoru v náboji hnacího kola nákladního automobilu; 1 hydromotor, 2 brzda, 3 rozvodový čep Systematické sledování vývoje je důležitou metodickou součástí výuky i praxe v oboru hydraulických strojů. Pro dynamicky se vyvíjecí společnosti je typické, že vynakládají stále vyšší prostředky na výzkum a vývoj, což je jedním z hlavních předpokladů prosperity firmy.

20 4 Vědecko-technická příloha SIGMAPROFILU 1/2014 Vystižení tendencí budoucího vývoje předpokládá však pochopení věcí a souvislostí minulých. Na obr. 6 je příklad inovace zařízení na horním toku řeky Rýn, provedené po téměř osmdesátiletém provozu původního zařízení, a to při neměnném spádu i průtoku vody turbínou. Původně instalované dvě Francisovy turbíny se dvěma oběžnými koly byly nahrazeny rychloběžnější turbínou Kaplanovou v přímotokém provedení s protékaným generátorem. Jde o tzv. turbínu STRAFLO, kde rotor generátoru je umístěn na věnci oběžných lopatek a stator generátoru je situován vně tělesa turbíny v nezavodněném prostoru hydrocentrály. Vtokový a výtokový objekt vodní elektrárny zůstaly zachovány. V prostoru dřívější strojovny je v současnosti umístěno elektrorozvodné zařízení. Uvedený příklad rekonstrukce zohledňuje vývoj nízkotlakých vodních turbín, který je v souladu s charakteristickou tendencí minimalizace strojního zařízení vodních elektráren. Podobné vývojové tendence se projevují i u čerpacích zařízení. Obr.6 Příklad inovace vodní turbíny v hydrocentrále Laufenburg ve Švýcarsku, vlevo původní stav z r. 1914, vpravo po rekonstrukci v r. 1990; podle [5] Prof. Ing. Jan MELICHAR, CSc. Prof. Ing. Jaroslav BLÁHA, DrSc. ČVUT v Praze, Fakulta strojní Použitá literatura 1 Melichar, J., Bláha, J., Mosler, P.: Energeticky autonomní čerpací agregáty. SIGMAprofil, Firemní informace SIGMA Lutín - XX. roč., 2012, č.2. 2 Nožička, J.: Mechanika tekutin. 1. vyd. Praha. Česká technika - nakladatelství ČVUT, 2004, 165 s. ISBN Melichar, J., Bláha, J.: Vybrané aplikace bioniky v technické tvorbě. Energetika, 2009, roč. 59, č. 7, s ISSN Melichar, J., Bláha, J., Brada, K.: Hydraulické stroje, konstrukce a provoz. 1. vyd. Praha. Vydavatelství ČVUT, s. ISBN [5] Henry, P.: Turbomachines hydrauliques, Choix illustré de réalisations marquantes. Presses polytechniques et universitaires romandes. Centre Midi, CH-1015 Lausane, Suisse, s. ISBN [6] Melichar, J., Bláha, J.: Problematika soudobé čerpací techniky - Vybrané partie. 1. vyd. Praha. Česká technika nakladatelství ČVUT, s. ISBN
