1 Prudvý zdrj Firmware Device Cnfiguratr LabVIEW driver Opravy a nvé funkce ATEsystem s.r.. Studentská 6202/ Ostrava-Pruba Česká republika M E prdukty@atesystem.cz W

2 Infrmace dkumentu Č. revize Autr Datum revize Ppis 0 Pařez J Vytvření dkumentu Přílhy Pznámky Veškerá přidaná a upravená funkcinalita ppsaná v tmt dkumentu je dstupná minimálně d verze firmwaru 1.3.6, aplikace Device Cnfiguratr a LabVIEW vladače Kntakt ATEsystem s.r.. T Studentská 6202/17 F Ostrava 8 Pruba E prdukty@atesystem.cz Česká republika W Všechna práva vyhrazena. Žádná část tht dkumentu nesmí být publikvána, přenášena na jakémkliv médiu, kpírvána ani překládána d cizích jazyků bez předchzíh písemnéh suhlasu firmy ATEsystem s.r.. ATEsystem s.r.. nepřejímá žádné záruky za bsah tht dkumentu a případné tiskvé chyby. V dkumentu jsu pužité názvy prduktů, firem, které mhu být chrannými známkami neb registrvanými chrannými známkami příslušných vlastníků. ATEsystem s.r ATEsystem s.r.. Strana 2 z 13

3 OBSAH 1 FIRMWARE UPDATE FW Device Cnfiguratr ADVANCED PANEL OVLÁDACÍ APLIKACE VIZUÁLNÍ IDENTIFIKACE FW Device Cnfiguratr LabVIEW driver SÉRIOVÉ ČÍSLO FW Device Cnfiguratr LabVIEW driver HW REVIZE FW Device Cnfiguratr LabVIEW driver JMÉNO ZDROJE FW Device Cnfiguratr LabVIEW driver PODMÍNKY VYHLEDÁVÁNÍ Device Cnfiguratr PROUDOVÝ LIMIT REBOOT FW LabVIEW driver STAV DIGITÁLNÍCH VÝSTUPŮ ATEsystem s.r.. Strana 3 z 13

4 10.1 FW LabVIEW driver HODNOTY RUČNÍHO REŽIMU (PWM) FW Device Cnfiguratr LabVIEW driver ROZSAHY LIMITŮ FW LabVIEW driver MAXIMÁLNÍ A MINIMÁLNÍ ZMĚŘENÉ HODNOTY FW Device Cnfiguratr LabVIEW driver STRUKTURA LABVIEW DRIVERU ATEsystem s.r.. Strana 4 z 13

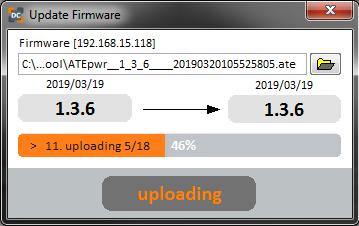

5 1 FIRMWARE UPDATE Aktualizaci firmwaru lze prvést pmcí aplikace Device Cnfiguratr. Subr s firmwarem pr prudvý zdrj má přípnu.ate. Přehrát je mžné starší verzi na nvější i bráceně, ale vždy musí jít minimálně verzi FW Ihned p zapnutí zdrje přibližně 1 s svítí všechny indikační LED, tt signalizuje přítmnst btladeru, který je pr aktualizaci FW nezbytný. Příkaz FU služí k věření, jestli je dstupná funkcinalita Firmware Update: FU<CR><LF> -> ERROR,1 nedstupný FU<CR><LF> -> OK,0;nne nedstupný FU<CR><LF> -> OK,0:Atmel OK 1.2 Device Cnfiguratr V aplikaci Device Cnfiguratr lze aktualizaci vyvlat klikem na iknku FW naprav v hlavním kně. Obr. 1 Device Cnfiguratr iknka pr vstup d kna Update Firmware Mezerníkem lze přepínat jednřádkvý textvý výstup infrmující aktuálně prváděné akci. Nejprve se zvlí subr s přípnu.ate, Device Cnfiguratr následně prvede autmaticku kntrlu validity subru a kmpatibility HW. Pak stačí kliknut na Uplad a pčkat. Ve slžce./lg se následně ulží xml subr s detailním výpisem infrmací průběhu aktualizace. Obr. 2 Device Cnfiguratr kn Update Firmware ATEsystem s.r.. Strana 5 z 13

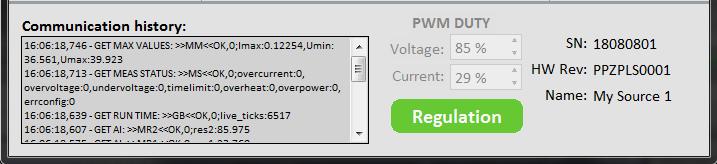

6 2 ADVANCED PANEL OVLÁDACÍ APLIKACE Pkrčilé funkce jsu v aplikaci Device Cnfiguratr umístěny v Advanced Panelu, který lze vyvlat klávesvu zkratku Ctrl + Shift. Nastavení viditelnsti Advanced Panelu si aplikace pamatuje i p zavření. V Advanced Panelu je zbrazen kn histrie zasílaných příkazů, je zde panel ručníh vládání pmcí PWM a dále je zde zbrazen sérivé čísl, HW revize a jmén zdrje, které lze uživatelsky změnit. Obr. 3 Device Cnfiguratr Advanced Panel 3 VIZUÁLNÍ IDENTIFIKACE Nvá funkce vizuální identifikace je vhdná např. pr rychlé rzpznání zdrje v rzváděči. Jedná se blikání všemi třemi LED didami najednu p dbu cca 2,5s. 3.1 FW Příkaz BL spustí vizuální identifikaci. BL<CR><LF> -> OK,0 Následující 2,5s budu blikat všechny LED didy 3.2 Device Cnfiguratr Spuští se kliknutím na iknu prduktu v hlavním kně aplikace. Obr. 4 Vizuální identifikace pmcí kliku na iknu prduktu 3.3 LabVIEW driver Subr ate_pwr_blink_leds.vi ve slžce /public/device ATEsystem s.r.. Strana 6 z 13

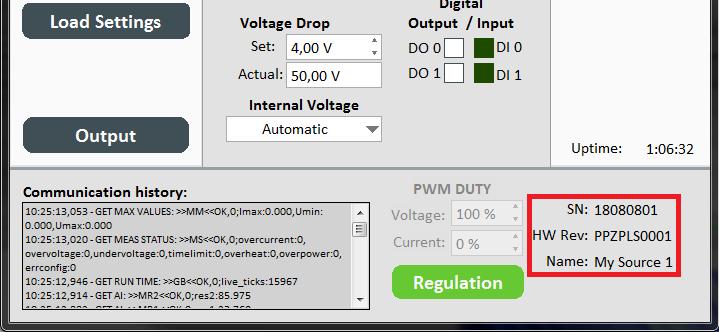

7 4 SÉRIOVÉ ČÍSLO Přidána funkce vyčítání sérivéh čísla ve tvaru Jedná se přesně 8 číslic. 4.1 FW Příkaz BS vyčte sérivé čísl zdrje. BS<CR><LF> -> OK,0;serial: Sérivé čísl zdrje je Device Cnfiguratr V aplikaci Device Cnfiguratr lze sérivé čísl vyčístobr. 5 přím na hlavním panelu v indikátru SN (Obr. 5) neb v vládací aplikaci (Obr. 6), která se spuští kliknutím na iknu App. Sérivé čísl se nachází v Advanced Panelu (2) vprav dle. Obr. 5 Device Cnfiguratr sérivé čísl v seznamu nalezených zařízení Obr. 6 Device Cnfiguratr sérivé čísl, HW revize a jmén v Advanced Panelu 4.3 LabVIEW driver Subr ate_pwr_get_serial_rev_name.vi ve slžce /public/device ATEsystem s.r.. Strana 7 z 13

8 5 HW REVIZE Přidána funkce vyčítání HW revize. Jedná se řetězec ASCII znaků maximální délce FW Příkaz BR vyčte HW revizi zdrje. BR<CR><LF> -> OK,0;revisin:PPZPLS0001 HW revize zdrje je PPZPLS Device Cnfiguratr V Advanced Panelu (2) viz. (Obr. 6). 5.3 LabVIEW driver Subr ate_pwr_get_serial_rev_name.vi ve slžce /public/device 6 JMÉNO ZDROJE Jmén zdrje lze pužít jak unikátní uživatelsky nastavitelný identifikátr. Jedná se řetězec ASCII znaků maximální délce 15 a minimální délce 1 znak. 6.1 FW Příkaz BN vyčte jmén zdrje. BN<CR><LF> -> OK,0;name:My Surce 1 Jmén zdrje je My Surce 1. Příkaz BNxxx nastaví jmén zdrje. BNmy1<CR><LF> -> OK,0 Nastaví jmén zdrje na my Device Cnfiguratr V Advanced Panelu (2) viz (Obr. 6). 6.3 LabVIEW driver Subr ate_pwr_get_serial_rev_name.vi ve slžce /public/device řeší vyčítání jména. Subr ate_pwr_set_name.vi ve slžce /public/device řeší nastavení jména. ATEsystem s.r.. Strana 8 z 13

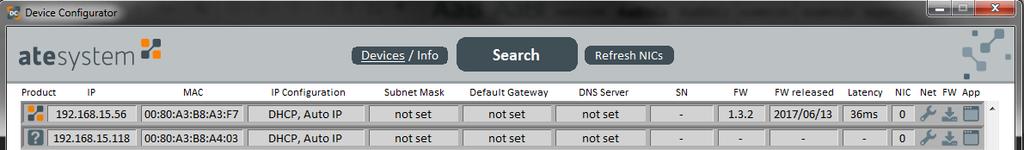

9 7 PODMÍNKY VYHLEDÁVÁNÍ 7.1 Device Cnfiguratr Zdrje, které mají aktivní TCP spjení (jsu již připjeny k PC) jsu nyní v aplikaci Device Cnfiguratr zbrazvány s iknu tazníku. Nejsu tedy identifikvané jak prdukt Prudvý zdrj. V brázku níže je první nalezená plžka identifikvána jak Prudvý zdrj, druhá plžka však může být jak libvlné zařízení s NIC Lantrnix X-Prt, tak i Prudvý zdrj s tevřeným TCP spjením. Obr. 7 Device Cnfiguratr rzdíl mezi již připjeným zdrjem a nepřipjeným zdrjem 8 PROUDOVÝ LIMIT Byl dstraněn nedstatek, při kterém zdrj na překrčení limitu prudu (příkaz LC) reagval puze vypnutím výstupu, ale nezměnil status na vercurrent. Kntrla prudvéh limitu zachytí i krátké překrčení nastavené hdnty, v praxi tedy i regulační překmit. Např. pkud se nastaví limit na 1 A a setpint rvněž na 1 A, může djít ke krátkdbému překrčení limitu, vypnutí výstupu a vyhlášení Overcurrent. Důvdem jsu vlastnsti PID regulátru, který pr dsažení pžadvané hdnty 1 A může před ustálením tut hdntu překrčit (již zmíněný překmit). Puze v případě maximální hdnty prudu 2 A (u Lw Range verze 350 ma) je přidána tlerance, která umžňuje chd zdrje na maximální prud se shdným prudvým limitem. Nelze ttiž nastavit prudvý limit nad rzsah zdrje (2 A, respektive 350 ma). Příklad nastavení: LED má maximální knstrukční prud dvlený výrbcem 1,2 A, testvání se prvádí při prudu 1 A. Hdnta 1,2 A tedy nesmí být nikdy překrčena a je vhdné ji pužít jak prudvý limit. Setpint se nastaví na pžadvaný prud testu, cž je 1 A. ATEsystem s.r.. Strana 9 z 13

10 9 REBOOT Příkaz pr reset systému je nyní rzšířen mžnst resetvat vnitřní Ethernetvý převdník (Lantrnix X-Prt). V případě resetu samtnéh zdrje trvá akce zhruba 1 s (u staršíh FW bez btladeru je t zhruba 200 ms). V případě kmpletníh resetu včetně X-Prtu může akce trvat 5 10 s v závislsti na nastavení X-Prtu a sítě, d které je připjen. 9.1 FW Příkaz RB resetuje kmpletně celé zařízení včetně Ethernetvéh převdníku. RB<CR><LF> -> OK,0; Inicival se reset celéh zařízení. Příkaz RB0 resetuje puze zdrj. RB0<CR><LF> -> OK,0; Inicival se reset puze zdrje. 9.2 LabVIEW driver Subr ate_pwr_rebt.vi ve slžce /public/device 10 STAV DIGITÁLNÍCH VÝSTUPŮ Přidána funkce vyčítání stavu digitálních výstupů FW Příkaz GOx vyčte stav danéh digitálníh výstupu. GO1<CR><LF> -> OK,0;DO1:0 Digitální výstup č. 1 je nastaven na lg LabVIEW driver Subr ate_pwr_get_d.vi ve slžce /public/measurements ATEsystem s.r.. Strana 10 z 13

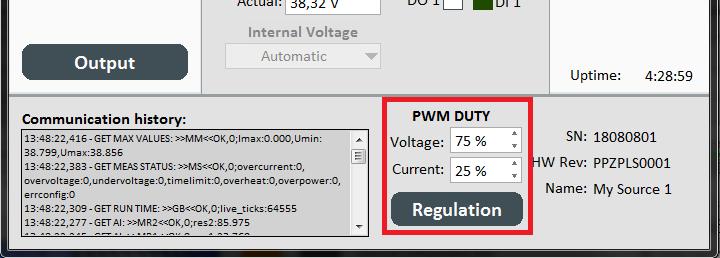

11 11 HODNOTY RUČNÍHO REŽIMU (PWM) Funkce vyčítání hdnt PWM kanálů v prcentech služí jak dplněk při pužívání příkazů SPxDy (nastavvání PWM) v ručním režimu bez zapnuté regulace. Rvněž ji lze pužít pr zjištění aktuálních hdnt PWM nastavených regulací i v běžném režimu. PWM kanál 1: prud PWM kanál 2: vnitřní napětí Pzr: Nezaměňvat s výstupním napětím, které je dán výstupním prudem a dprem zátěže FW Příkaz GPx vyčte stav danéh PWM kanálu. GP1<CR><LF> -> OK,0;PWM1:25.0 Prud je nastaven na 25%. GP2<CR><LF> -> OK,0;PWM1:75.0 Napětí je nastaven na 75% Device Cnfiguratr V aplikaci Device Cnfiguratr v Advanced Panelu lze tlačítkem Regulatin vypnut regulaci a zapnut tak ruční režim, ve kterém se vnitřní napětí a prud vládá/vyčítá pmcí vládacíh panelu PWM DUTY. Obr. 8 Device Cnfiguratr ruční režim pmcí PWM v Advanced Panelu 11.1 LabVIEW driver Subr ate_pwr_get_pwm.vi ve slžce /public/regulatin ATEsystem s.r.. Strana 11 z 13

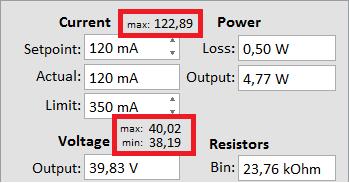

12 12 ROZSAHY LIMITŮ Přidána funkce vyčítání rzsahu napěťvých a prudvých limitů. Tyt limity jsu dány hardwarvu knstrukcí zdrje a nejdu změnit. Můžu služit např. pr validaci vstupu hdnt prudvéh limitu (LC), setpintu (SC) neb napěťvých limitů (LUH a LUL) FW Příkaz LA vyčte rzsahy napěťvých a prudvých limitů. LA<CR><LF> -> OK,0;Imin:0.100,Imax:2.000,Umin:0.000,Umax: Rzsah prudvéh limitu je A a napěťvéh 0 50 V LabVIEW driver Subr ate_pwr_get_all_range.vi ve slžce /public/limits 13 MAXIMÁLNÍ A MINIMÁLNÍ ZMĚŘENÉ HODNOTY Sjedncena a zjedndušena funkcinalita vyčítání maximálních a minimálních změřených hdnt prudu a napětí pd jediný příkaz (z příkazů MVH, MVL, MCH na příkaz MM) FW Příkaz MM vyčte maximální a minimální naměřené hdnty prudu a napětí. MM<CR><LF> -> OK,0;Imax:0.154,Umin:36.799,Umax: Max. prud byl A, min. napětí V a max. napětí V Device Cnfiguratr V aplikaci Device Cnfiguratr p zapnutí Advanced Panelu lze vidět maximální a minimální změřené hdnty napětí nad indikátrem aktuálníh výstupníh napětí a maximální změřenu hdntu prudu nad indikátrem setpintu. Obr. 9 Device Cnfiguratr maximální a minimální změřené hdnty prudu a napětí ATEsystem s.r.. Strana 12 z 13

13 13.3 LabVIEW driver Subr ate_pwr_get_max_values.vi ve slžce /public/measurement (je zpětně kmpatibilní s libvlnu verzí firmwaru). 14 STRUKTURA LABVIEW DRIVERU LabVIEW driver byl přerganizván d lgických celků reprezentvaných adresářvu strukturu. Hlavními pdkategriemi jsu slžky public (určen pr běžnu manipulaci) a private (pmcné utility). Slžka public je dále rzdělena na slžky device (systémvé nástrje), eeprm (manipulace s EEPROM), limits (limity), measurements (měření), utput (vládání výstupu), regulatin (regulace) a trigger (rezervvána pr pzdější využití). Vedle slžek public a private zde je i slžka example, která bsahuje něklik příkladů pužití a pak subr ate_pwr_vi_tree.vi (VI strm). example (příklady pužití) private utils (pmcné utility) public device (systémvé nástrje) eeprm (manipulace s EEPROM) limits (limity) measurements (měření) utput (vládání výstupu) regulatin (regulace) trigger (rezervvána pr pzdější využití) ate_pwr_vi_tree.vi (VI strm přehled dstupných VI) ATEsystem s.r.. Strana 13 z 13
