Protokol k průkazu energetické náročnosti budovy

Transkript

1 Protokol k průkazu energetické náročnosti budovy (1) Protokol a) identifikační údaje budovy Adresa budovy (místo, ulice, číslo, PSČ): Praha Libuš, ulice V Hrobech Účel budovy: Kód obce: Kód katastrálního území: Rodinný dům A5 Parcelní číslo: 293/4 a 293/5 Vlastník nebo společenství vlastníků, popř. stavebník: Praha (okres Hlavní město Praha); Libuš (okres Hlavní město Praha); Městské vily Libuš a.s. Adresa: Meteorologická 987/19, Praha, Libuš, IČ: Tel./ ; sarka.bartova@kzp-real.cz Provozovatel, popř. budoucí provozovatel: Městské vily Libuš a.s. Adresa: Meteorologická 987/19, Praha, Libuš, IČ: Tel./e- mail: ; sarka.bartova@kzp-real.cz Nová budova Změna stávající budovy Umístění na veřejném místě podle 6a, odst. 6 zákona 406/2000 Sb. b) typ budovy Rodinný dům Bytový dům Hotel a restaurace Administrativní budova Nemocnice Budova pro vzdělávání Sportovní zařízení Budova pro velkoobchod a maloobchod Jiný druh budovy - připojte jaký:

2 c) užití energie v budově 1. stručný popis energetického a technického zařízení budovy Rodinný dům bude vytápěn a TUV ohřívána plynovým kondenzačním turbo kotlem o výkonu 5-29 kw VIESSMANN VITODENS 200-W s nepřímo ohřívaným zásobníkem TUV napojeným na plynový kotel. Regulace systému bude ekvitermní, otopná soustava teplovodní (radiátory, konvektory, otopné stěny, podlahové vytápění). V trubkových tělesech budou navíc instalovány el. topné patrony. Pro odvod zkaženého vzduchu z garáží budou instalovány pod stropem garáží ventilátorové komory napojené na odsávací potrubí vybavené odvodními vyústkami pod stropem i nad podlahou. Vzduchový výkon instalovaného zařízení je m3/h s instalovaným příkonem 6 kw (výpočtově modelováno jako přídavná spotřeba poměrně připadající na 1 RD). Větrání koupelen,(prádelny) a WC je řešeno podtlakově odtahovými ventilátory s doběhem a vlhkostními čidly o vzduchovém výkonu 60 (100) m3/h a instalovaném příkonu 40 (100) W. Kuchyňské digestoře budou instalovány se vzduchovým výkonem 800 m3/h a instalovaným příkonem 100W. 2. druhy energie užívané v budově Elektrická energie Tepelná energie Zemní plyn Hnědé uhlí Černé uhlí Koks TTO LTO Nafta Jiné plyny Druhotná energie Biomasa Ostatní obnovitelné zdroje připojte jaké: Jiná paliva připojte jaká: 3. hodnocená dílčí energetická náročnost budovy EP Vytápění (EP H ) Příprava teplé vody (EP DHW ) Chlazení (EP C ) Osvětlení (EP Light ) Mechanické větrání (vč. zvlhčování) (EP Aux;Fans ) d) technické údaje budovy 1. stručný popis budovy Novostavba řadového rodinného domu je jedním ze 16 nově budovaných řadových rodinných domů v Praze - Libuši. Řadové rodinné domy jsou situovány ve dvou řadách po osmi. Rodinné domy mají na úrovni obytného 1PP kryté garáže společné pro všechny RD se dvěma parkovacími stáními/rd. Objekt má obytná 1 PP-2NP a pochozí terasu s výlezem na úrovni 3NP. Základní půdorysný rozměr objektu je cca 8,2 x 16,5 (15,3) m. Konstrukční výška jednotlivých podlaží je cca 3,0-3,2m. Nosná konstrukce objektu bude kombinovaná, tvořená systémem železobetonových stěn nebo sloupů a převážně keramickým zdivem typu Porotherm (24 P+D, 30 P+D a 36,5 P+D). Základní konstrukční systém tvořen pravidelnou sestavou příčných mezibytových stěn (zdvojených z tvárnic typu Porotherm 19 AKU, P15, s vloženou zvukovou izolaci tl. 60 mm) a nosných cihelných stěn (tvárnice typu Porotherm). Strop nadzemních podlaži je navržen ve skladbě předpínaných železobetonových panelů v kombinaci s vloženými ocelovými nosníky tvaru I v místech šikmých obvodových stěn a lokalním dobetonovanim desky, v celkove tloušťce 250 mm. Nosné cihelné zdivo 1PP je z tvárnic typu POROTHERM P15 na maltu M5, 1.NP, 2.NP a 3.NP (objekt střešního vystupu na terasu) z tvárnic typu POROTHERM P10 na M5. Obvodový plášť je tvořen zdivem z keramických bloků řady (včetně doplňkových tvarnic) typu POROTHERM 30 P+D, 24 P+D a 36,5 P+D, doplněnym na vnějši straně deskami tepelné

3 izolace z mineralni vlny o tl. tepelné izolace 100, 120 a 160 mm (dle konkrétního detailu). Všechny fasády budou obloženy větraným fasádnim systémem z kamenných desek tl.cca 20-30mm) na hlinikovy systemovy rošt nebo systémové kotvy, s tloušťkou větrané vzduchove vrstvy 40 mm a tloušťkou tepelne izolace 120 nebo 160 mm na tvarnicich typu POROTHERM 30 P+D nebo 36,5 P+D. Ve svislych obvodovych stěnach je navržena izolace z desek kamenne vlny typu ORSIL nebo URSA FDP 1/V pro způsob zatepleni s provětravanym zavěšenym obvodovym plaštěm. Ve skladbě střešniho plaště je navržena tepelna izolace z desek polystyrenu EPS 200. Pro tepelnou izolaci ostěni, nadpraží a parapetů a některych vybranych konstrukčnich detailů je navržena tepelna izolace (v tloušťkach 60 a 80 mm) z fenolickych desek systemu weber.therm plus ultra (Saint-Gobain Weber Terranova) se součinitelem tepelne vodivosti 0,024 W/mk. Tento typ izolace (fenolicke desky weber.therm plus ultra) je take v tl. 120 mm navržen ve skladbě podlahy terasy jednotlivych RD na urovni 1.NP. Jako kročejova izolace je ve skladbach podlah navržena izolace StepRock HD v tloušťce 25 mm (Rockwool). Všechna okna a prosklené stěny budou provedena hliniková, zasklená tepelně izolačnim trojsklem se součinitelem prostupu tepla Uw(max) = 1,1 W/m2.K, Ud=1,2W/m2K. Velká okna jsou navržena jako zdvižně posuvné stěny s celoobvodovym kovanim typu MACO HS a se svislou ventilačni štěrbinou jako současti ramu křidla. Většina oken bude vybavena venkovnimi sklotextilnimii roletami na elektricky pohon s připojenim na čidla větru, připadně osluněni. Okna budou instalována s celoobvodovým použitím systémových montážních pásek (parotěsných na straně interiéru a difuzně otevřených na straně exterieru) a s přesahem tepelného izolantu na straně exterieru min. 30 mm na rám okna. Všechny podlahy v obytných podlažich jsou navržené jako těžke plovouci. Jsou tvořené deskami kročejové izolace StepRock HD (Rockwool) o tloušťce 25 mm na srovnávacim potěru poriment. Nášlapnou vrstvu tvoří 3-vrstvé lepené podlahy s olejovou povrchovou upravou, keramická nebo kamenná dlažba nebo koberec. Důsledně budou ošetřeny tepelné mosty, základy budou izolovány min. 80 mm XPS do vzdálenosti 1m od paty objektu. 2. geometrické charakteristiky budovy Objem budovy V vnější objem vytápěné budovy [m 3 ] 1 132,2 Celková plocha obálky A součet vnějších ploch ochlazovaných konstrukcí ohraničujících objem budovy [m 2 ] 550,7 Celková podlahová plocha budovy A c [m 2 ] 315,7 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,49 3. klimatické údaje a vnitřní návrhová teplota Klimatické místo Oblast I., Praha Venkovní návrhová teplota v otopném období θ e [ C] -13 Převažující vnitřní návrhová teplota v otopném období θ i [ C] charakteristika ochlazovaných konstrukcí budovy Ochlazovaná konstrukce Plocha A [m 2 ] Součinitel prostupu tepla U [W/(m 2 K)] Měrná ztráta konstrukce prostupem tepla H T [W/K] Obvodová stěna 182,2 0,35 55,1 Střecha 146,7 0,25 36,0

4 Podlaha 133,0 0,34 24,4 Otvorová výplň 88,7 1,11 97,5 Tepelné vazby 27,5 (pokračování) (pokračování) Ochlazovaná konstrukce Plocha A [m2] Součinitel prostupu tepla U [W/(m2K)] Měrná ztráta konstrukce prostupem tepla HT [W/K]

5

6 Celkem 550, ,5 5. tepelně technické vlastnosti budovy Požadavek podle 6a Zákona Veličina a jednotka Hodnocení 1. Stavební konstrukce a jejich styky mají ve všech místech nejméně takový tepelný odpor, že jejich vnitřní povrchová teplota nezpůsobí kondenzaci vodní páry. 2. Stavební konstrukce a jejich styky mají nejvýše požadovaný součinitel prostupu tepla a činitel prostupu tepla. 3. U stavebních konstrukcí nedochází k vnitřní kondenzaci vodní páry nebo jen v množství, které neohrožuje jejich funkční způsobilost po dobu předpokládané životnosti. 4. Funkční spáry vnějších výplní otvorů mají nejvýše požadovanou nízkou průvzdušnost, ostatní konstrukce a spáry obvodového pláště budovy jsou téměř vzduchotěsné, s požadovaně nízkou celkovou průvzdušností obvodového pláště. teplotní faktor vnitřního povrchu f Rsi,N [-] souč. prostupu tepla U N [W/(m 2 K)], činitel prostupu tepla ψ N [W/(m.K)] a χ N [W/K] roční množství kondenzátu a možnost odpaření M c,n [kg/(m 2.a)] a M c <M ev součinitel spárové průvzdušnosti i LV,N [m 3 /(s.m.pa 0,67 )], celková průvzdušnost obálky budovy n 50 [h -1 ] vyhovuje * (převzato z projektové dokumentace) dle projektové dokumentace vyhovuje; Splnění UN: střecha 3NP: 0,24=0,24 střecha 2NP: 0,19<0,24 střecha 1PP: 0,19<0,24 Přesah 1NP nad garáž: 0,18<0,6 obvodová stěna byty: 0,3=0,30 0,24<0,30 0,26<0,30 okna: 1,1<1,5 dveře: 1,2<1,5 vyhovuje požadovaným hodnotám vyhovuje * (převzato z projektové dokumentace) měření nebylo prováděno, jedná se o novostavbu (pokračování) (pokračování)

7 Požadavek podle 6a Zákona Veličina a jednotka Hodnocení 5. Podlahové konstrukce mají požadovaný pokles dotykové teploty, zajišťovaný jejich jímavostí a teplotou na vnitřním povrchu. 6. Místnosti (budova) mají požadovanou tepelnou stabilitu v zimním i letním období, snižující riziko jejich přílišného chladnutí a přehřívání. 7. Budova má požadovaný nízký průměrný součinitel prostupu tepla obvodového pláště U em. pokles dotykové teploty θ 10,N [ C] pokles výsledné teploty θ v,n (t) [ C], nejvyšší vzestup teploty nebo teplota vzduchu θ ai,max,n / θ ai,max,n [ C] průměrný součinitel prostupu tepla obálky U em,n [W/(m 2 K)] Pozn. Hodnoty 1, 2, 3 převzaty z projektové dokumentace. θ10 [ C] 6,9; 5,5; 3,8 dle účelu místnosti; keramická dlažba θ10 [ C] = 6,48 (vyhovuje pro koupelny a WC); kamenná dlažba θ10 [ C] =7,33 (nevyhovuje pro obytné místnosti (arch. záměr a eliminace podlah.vyt); dřevěná olejovaná lamela θ10 [ C] = 3,8 (vyhovuje pro všechny obytné místnosti) v otopném období nepřerušovaně vytápěna s automatickou regulací θ v(t) 3 C, v letním období žaluzie nebo rolety na osluněných oknech θai,max 27 C U,em,N = 0,48 U,em = 0,44 U,em < U,em,N vyhovuje 6. vytápění Otopný systém budovy Typ zdroje (zdrojů) energie Použité palivo Jmenovitý tepelný výkon kotle (kotlů) [kw] Průměrná roční účinnost zdroje (zdrojů) energie [%] Roční doba využití zdroje (zdrojů) energie [hod./rok] Regulace zdroje (zdrojů) energie Údržba zdroje (zdrojů) energie plynový kondenzační kotel VIESSMANN VITODENS 200-W; drobné el. zdroje zemní plyn; elektřina 5-29; 1 (odhad) ekvitermní Výpočet Měření Odhad Výpočet Měření Odhad Pravidelná Pravidelná smluvní Není

8 Převažující typ otopné soustavy Převažující regulace otopné soustavy Rozdělení otopných větví podle orientace budovy Stav tepelné izolace rozvodů otopné soustavy teplovodní čidla s ventily, termohlavice Ano Vyhovuje vyhlášce č. 193/2007. Ne 7. dílčí hodnocení energetické náročnosti vytápění Vytápění Bilanční Dodaná energie na vytápění Q fuel,h [GJ/rok] 87,83 Spotřeba pomocné energie na vytápění Q Aux,H [GJ/rok] 0,76 Energetická náročnost vytápění EP H = Q fuel,h + Q Aux,H [GJ/rok] 88,59 Měrná spotřeba energie na vytápění vztažená na celkovou podlahovou plochu EP H,A [kwh/(m 2.rok)] 78

9 8. větrání a klimatizace Mechanické větrání Typ větracího systému (systémů) Tepelný výkon [kw] Jmenovitý elektrický příkon systému (systémů) větrání [kw] Jmenovité průtokové množství vzduchu [m 3 /hod] Převažující regulace větrání odtahové ventilátory 0,36 (odhad) 1140 (odhad) ruční, čidla Údržba větracího systému (systémů) Zvlhčování vzduchu Typ zvlhčovací jednotky (jednotek) Jmenovitý příkon systému (systémů) zvlhčování [kw] Pravidelná Pravidelná smluvní Není Použité médium pro zvlhčování Pára Voda Regulace klimatizační jednotky Údržba klimatizace Stav tepelné izolace VZT jednotky a rozvodů Chlazení Druh systému (systémů) chlazení Jmenovitý el. příkon pohonu zdroje (zdrojů) chladu [kw] Jmenovitý chladící výkon [kw] Převažující regulace zdroje (zdrojů) chladu Převažující regulace chlazeného prostoru Údržba zdroje (zdrojů) chladu Stav tepelné izolace rozvodů chladu Pravidelná Pravidelná smluvní Není Pravidelná Pravidelná smluvní Není 9. dílčí hodnocení energetické náročnosti mechanického větrání (vč. zvlhčování) Mechanické větrání a úprava vnitřní vlhkosti Bilanční Spotřeba pomocné energie na mech. větrání Q Aux;Fans [GJ/rok] 1,24 Dodaná energie na zvlhčování Q fuel,hum [GJ/rok] Energetická náročnost mechanického větrání (vč. zvlhčování) EP Fans = Q Aux;Fans + Q fuel,hum [GJ/rok] Měrná spotřeba energie na mech. větrání vztažená na celkovou podlahovou plochu EP Fans,A [kwh/(m 2.rok)] 1,24 1

10 10. dílčí hodnocení energetické náročnosti chlazení Chlazení Dodaná energie na chlazení Q fuel,c [GJ/rok] Spotřeba pomocné energie na chlazení Q Aux,C [GJ/rok] Energetická náročnost chlazení EP C = Q fuel,c + Q Aux,C [GJ/rok] Měrná spotřeba energie na chlazení vztažená na celkovou podlahovou plochu EP C,A [kwh/(m 2.rok)] Bilanční 11. příprava teplé vody (TV) Příprava teplé vody Druh přípravy TV Systém přípravy TV v budově Použitá energie Jmenovitý příkon pro ohřev TV [kw] Průměrná roční účinnost zdroje (zdrojů) přípravy [%] Objem zásobníku TV [litry] nepřímo ohřívaný zásobník napojený na plynový kondenzační turbo kotel VIESSMANN VITODENS 200-W Centrální Lokální Kombinovaný zemní plyn 5 (odhad) (odhad) Výpočet Měření Odhad Údržba zdroje přípravy TV Pravidelná Pravidelná smluvní Není Stav tepelné izolace rozvodů TV Vyhovuje vyhlášce č. 193/ dílčí hodnocení energetické náročnosti přípravy teplé vody Příprava teplé vody Bilanční Dodaná energie na přípravu TV Q fuel,dhw [GJ/rok] 10,54 Spotřeba pomocné energie na přípravu TV Q Aux,DHW [GJ/rok] Energetická náročnost přípravy TV EP DHW = Q fuel,dhw + Q Aux,DHW [GJ/rok] 10,54 Měrná spotřeba energie na přípravu teplé vody vztažená na celkovou podlahovou plochu EP DHW,A [kwh/(m 2.rok)] osvětlení Osvětlení Typ osvětlovací soustavy Celkový elektrický příkon osvětlení budovy Způsob ovládání osvětlovací soustavy stropní svítidla, úsporné žárovky, zářivky 2 kw (odhad) ruční

11 14. dílčí hodnocení energetické náročnosti osvětlení Osvětlení Bilanční Dodaná energie na osvětlení Q fuel,light,e [GJ/rok] 5,10 Energetická náročnost osvětlení EP Light = Q fuel,light,e [GJ/rok] 5,10 Měrná spotřeba energie na osvětlení vztažená na celkovou podlahovou plochu EP Light,A [kwh/(m 2.rok)] ukazatel celkové energetické náročnosti budovy Energetická náročnost budovy Výroba energie v budově nezapočtená v dílčích energetických náročnostech (např. z kogenerace a fotovoltaických článků) Q E [GJ/rok] Bilanční Energetická náročnost budovy EP [GJ/rok] 105,47 Měrná spotřeba energie na celkovou podlahovou plochu EP A [kwh/(m 2.rok)] 93 Měrná spotřeba energie referenční budovy R rq,a [kwh/(m 2.rok)], tj. energetická náročnost referenční budovy R rq vztažená na celkovou podlahovou plochu A Vyjádření ke splnění požadavků na energetickou náročnost budovy Třída energetické náročnosti hodnocené budovy 142 budova splňuje požadavky B - úsporná e) energetická bilance budovy pro standardní užívání 1. dodaná energie z vnější strany systémové hranice budovy stanovená bilančním hodnocením Energonositel Vypočtené množství dodané energie Energie skutečně dodaná do budovy Jednotková cena GJ/rok GJ/rok Kč/GJ 0,00 Celkem 0,00 0,00

12 2. energie vyrobená v budově Druh zdroje energie Vypočtené množství vyrobené energie GJ/rok Celkem 0,00 f) ekologická a ekonomická proveditelnost alternativních systémů a kogenerace u nových budov s podlahovou plochou nad m 2 Místní obnovitelný zdroj energie Dálkové vytápění nebo chlazení Tepelné čerpadlo Kogenerace Blokové vytápění nebo chlazení Jiné: 1. postup a výsledky posouzení ekologické a ekonomické proveditelnosti technicky dostupných a vhodných alternativních systémů dodávek energie (Výpočet, ekonomická analýza) g) doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy 1. doporučená opatření Popis opatření Úspora energie (GJ) Investiční náklady (tis. Kč) Prostá doba návratnosti Úspora celkem se zahrnutím synergických vlivů

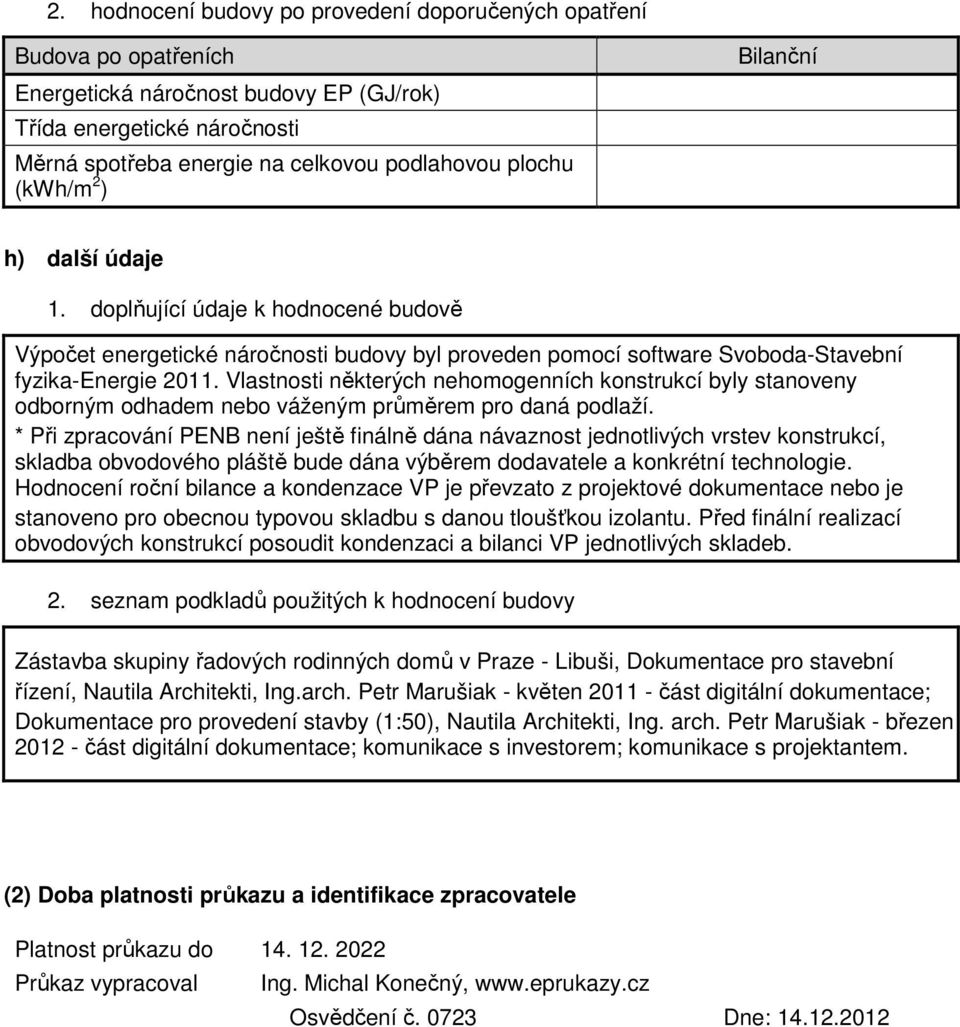

13 2. hodnocení budovy po provedení doporučených opatření Budova po opatřeních Energetická náročnost budovy EP (GJ/rok) Třída energetické náročnosti Měrná spotřeba energie na celkovou podlahovou plochu (kwh/m 2 ) Bilanční h) další údaje 1. doplňující údaje k hodnocené budově Výpočet energetické náročnosti budovy byl proveden pomocí software Svoboda-Stavební fyzika-energie Vlastnosti některých nehomogenních konstrukcí byly stanoveny odborným odhadem nebo váženým průměrem pro daná podlaží. * Při zpracování PENB není ještě finálně dána návaznost jednotlivých vrstev konstrukcí, skladba obvodového pláště bude dána výběrem dodavatele a konkrétní technologie. Hodnocení roční bilance a kondenzace VP je převzato z projektové dokumentace nebo je stanoveno pro obecnou typovou skladbu s danou tloušťkou izolantu. Před finální realizací obvodových konstrukcí posoudit kondenzaci a bilanci VP jednotlivých skladeb. 2. seznam podkladů použitých k hodnocení budovy Zástavba skupiny řadových rodinných domů v Praze - Libuši, Dokumentace pro stavební řízení, Nautila Architekti, Ing.arch. Petr Marušiak - květen část digitální dokumentace; Dokumentace pro provedení stavby (1:50), Nautila Architekti, Ing. arch. Petr Marušiak - březen část digitální dokumentace; komunikace s investorem; komunikace s projektantem. (2) Doba platnosti průkazu a identifikace zpracovatele Platnost průkazu do Průkaz vypracoval Ing. Michal Konečný, Osvědčení č Dne:

14 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY Rodinný dům A5 Praha Libuš, ulice V Hrobech Celková podlahová plocha: 315,7 m 2 A Hodnocení budovy stávající stav po realizaci doporučení B B C D E F Měrná vypočtená roční spotřeba energie v kwh/m 2 rok 93 Celková vypočtená roční dodaná energie v GJ 105,47 Podíl dodané energie připadající na: Vytápění Chlazení Větrání Teplá voda Osvětlení 84,0 % 1,0 % 10,0 % 5,0 % Doba platnosti průkazu do G Průkaz vypracoval Ing. Michal Konečný, Osvědčení č. 0723
