Prefabrikované garáže od firmy Zapf

Rozměr: px

Začít zobrazení ze stránky:

Download "Prefabrikované garáže od firmy Zapf"

Kamil Kubíček
před 8 lety
Počet zobrazení:

1 Prefabrikované garáže od firmy Zapf Časy uniformních garáží jsou pryč. Stále více stavebníků se rozhoduje pro individuální řešení. Se standardními nebo speciálními rozměry. Samostatně stojící garáž, dvojgaráž nebo řadová garáž- u nás naleznete typ podle Vašeho přání. Funkční a téměř dokončenou. Umístění oken a dveří, plochá střecha nebo úložný prostorem pod střechou, vše dle přání zákazníka. K tomu možnost volby elektrického pohonu vrat, napájení pohonu baterií nebo solární energií, montážní otvory, elektroinstalace atd. Harmonie domu, zahrady a garáže je garantována v každém případě. Každý může svojí garáž ztvárnit a vybavit podle svých představ, není problém garáž použít u libovolného objektu při zachování požadovaného celkového vzhledu.

Umístění oken a dveří, plochá střecha nebo úložný prostorem pod střechou, vše dle přání zákazníka.

2 Připrava pro montáž Pokud si objednáte naší prefabrikovanou garáž, bude Vám nejen dovezena, ale také na místě osazena. Jediné co ještě potřebujete je základ pro garáž. Samozřejmě můžeme i tuto prácí udělat my. Stačí udat polohu a výšku základu a zbytek převezmeme za vás. Vytvoříme pro vaši garáž základy z betonu C15/15 lité do bednění. Základy budou provedeny na rostlý únosný terén do hloubky minimálně 80cm (do nezámrzné hloubky). Samozřejmě si základy můžete vybudovat sami podle námi dodané podrobné dokumentace, která je součástí dodávky. Doprava K čemu jsou nejlepší myšlenky a nejmodernější způsob výroby, když není požadovaný produkt doručen ve správný čas na správné místo? S logistikou orientovanou na požadavky našich zákazníků zajišťujeme spolehlivé dodávky. Transport garáže a její osazení na místo je zajištěno speciálním vozem s manipulačním ramenem. Možný je samozřejmě také transport běžným nákladním vozem a osazení na místo autojeřábem.

Základy budou provedeny na rostlý únosný terén do hloubky minimálně 80cm (do nezámrzné hloubky).

3 Rozměry Typ délka šířka výška délkavnitřní šířkavnitřní šířka vjezdu výška vjezdu užitná plocha obestavěný prostor m m m m m m m m2 m3 Typ 11 5,58 2,7 2,47 5,4 2,54 2,39 2,01 13,72 29,3 Typ 12 5,58 2,85 2,47 5,4 2,69 2,54 2,01 14,53 31 Typ 13 5,58 2,98 2,47 5,4 2,82 2,67 2,01 15,23 32,5 Typ 14 5,58 3,25 2,47 5,4 3,09 2,94 2,01 16,69 35,6 Typ 21 5,98 2,7 2,47 5,8 2,54 2,39 2,01 14,73 31,4 Typ 22 5,98 2,85 2,47 5,8 2,69 2,54 2,01 15,61 33,3 Typ 23 5,98 2,98 2,47 5,8 2,82 2,67 2,01 16,36 34,9 Typ 24 5,98 3,25 2,47 5,8 3,09 2,94 2,01 17,93 38,2 Typ 32 6,48 2,85 2,47 6,3 2,69 2,54 2,01 16,95 36,2 Typ 33 6,48 2,98 2,47 6,3 2,82 2,67 2,01 17,77 37,9 Typ 34 6,48 3,25 2,47 6,3 3,09 2,94 2,01 19,47 41,6 Typ 41 6,98 2,7 2,47 6,8 2,54 2,39 2,01 17,28 36,9 Typ 42 6,98 2,85 2,47 6,8 2,69 2,54 2,01 18,3 39,1 Typ 43 6,98 2,98 2,47 6,8 2,82 2,67 2,01 19,18 40,9 Typ 44 6,98 3,25 2,47 6,8 3,09 2,94 2,01 21,02 44,9 Přístavby šířka výška m m Anbau Typ 1 různé délky na objednávku 2,7 2,47 Anbau Typ 2 2,85 2,47 Anbau Typ 3 2,98 2,47 Anbau Typ 4 3,25 2,47 Popis 1. konstrukce Železobetonová konstrukce z betonu třídy C35/45 tvořící garáž s uzavřenou podlahou. Garáž je možné kdykoli přemístit na jiné stanoviště 2. podlaha garáže Podlaha je samonosná, s hlazeným povrchem 3. střecha Masivní vana se spádem k zadní stěně. Střecha je v celé ploše opatřena povlakem Dachflex RAL Kačírek na objednávku. U zelené střechy s povlakem vyztuženým skelným vláknem. 4. odvodnění Odvod vody ze střechy je proveden z plastového potrubí a je umístěn uvnitř na boční stěně. Na přání je možné vyvést boční nebo zadní stěnou ven pro jímání dešťové vody ze střechy nebo pro napojení do kanalizace.

5,98 2,85 2,47 5,8 2,69 2,54 2,01 15,61 33,3 Typ 23 5,98 2,98 2,47 5,8 2,82 2,67 2,01 16,36 34,9 Typ 24 5,98 3,25 2,47 5,8 3,09 2,94 2,01 17,93 38,2 Typ 32 6,48 2,85 2,47 6,3 2,69 2,54 2,01 16,95

4 5. větrání Větracími otvory v oblasti vrat, otvory v boční a zadní stěně. 6. vrata Tichý chod kovových kyvných vrat s žlábkovaným profilem, odelné proti korozi, se zinkovaným poplastovaným a tříbodovým bezpečnostním kováním, profily rámů vyplněné izolační pěnou, zámek s ochranou proti odvrtání a třemi klíči. 7. vnější povrchová úprava Příslušenství a doplňky Garážová vrata -kyvná kovová Typ Standard bílá barva Typ Standard bílá barva Typ Schweiz bílá barva Typ Andorra bílá barva Typ Norwegen bílá nebo hnědá barva Typ Spanien bílá barva Typ Portugal bílá barva -kyvná dřevěná Typ Amberg Typ Bayrruth Typ Isny

profily rámů vyplněné izolační pěnou, zámek s ochranou proti odvrtání a třemi klíči. 7.

5 Typ Garmisch Typ Heilbronn -sekční Typ S-Sicke Typ M-Sicke Typ L-Sicke Typ S-Kassette -rámová vrata Pokud chcete navrhnout vlastní vzhled vrat, můžete použít hnědý nebo bílý plastový rám a připevnit k němu výplň podle vašeho přání Dveře -kovové

navrhnout vlastní vzhled vrat, můžete použít hnědý nebo bílý

6 Typ Standard Typ Standard Typ Schweiz Garážové dveře s oknem - dřevěné Typ Amberg Typ Bayreuth Typ Isny -rámové dveře Pokud chcete navrhnout vlastní vzhled dveří, můžete použít hnědý nebo bílý plastový rám a připevnit k němu výplň podle vašeho přání. Okna otočné/sklopné okno 100x80cm

vlastní vzhled dveří, můžete použít hnědý nebo bílý plastový rám a

7 Elektrická zařízení Vypínače a zásuvky osvětlení Napájení ze sítě Napájení z baterie Solární napájení Elektrický pohon vrat Otvory -ve stěně vytvořte ze své dvojgaráže jeden velký prostor spojený otvorem ve stěně o rozměrech 90 cm x100 cm 450cm x 200 cm. -ve stropu Získejte pohodlný přístup do prostoru pod střechou vaší garáže -v podlaze Můžete využívat garáž jako dílnu s montážní jámou v podlaze (nerezový rošt není součástí dodávky)

stěně o rozměrech 90 cm x100 cm 450cm x 200 cm.

8 -průjezdná garáž Díky vratům v zadní stěně je možné projett na pozemek za vaší garáží Střecha Plochá střecha s kačírkem Zelená plochá střecha Sedlová střecha Pultová střecha Povrchová úprava Standardní vnější povrch Individuální úprava vnějšího povrchu Vnitřní povrch

plochá střecha Sedlová střecha Pultová střecha Povrchová úprava

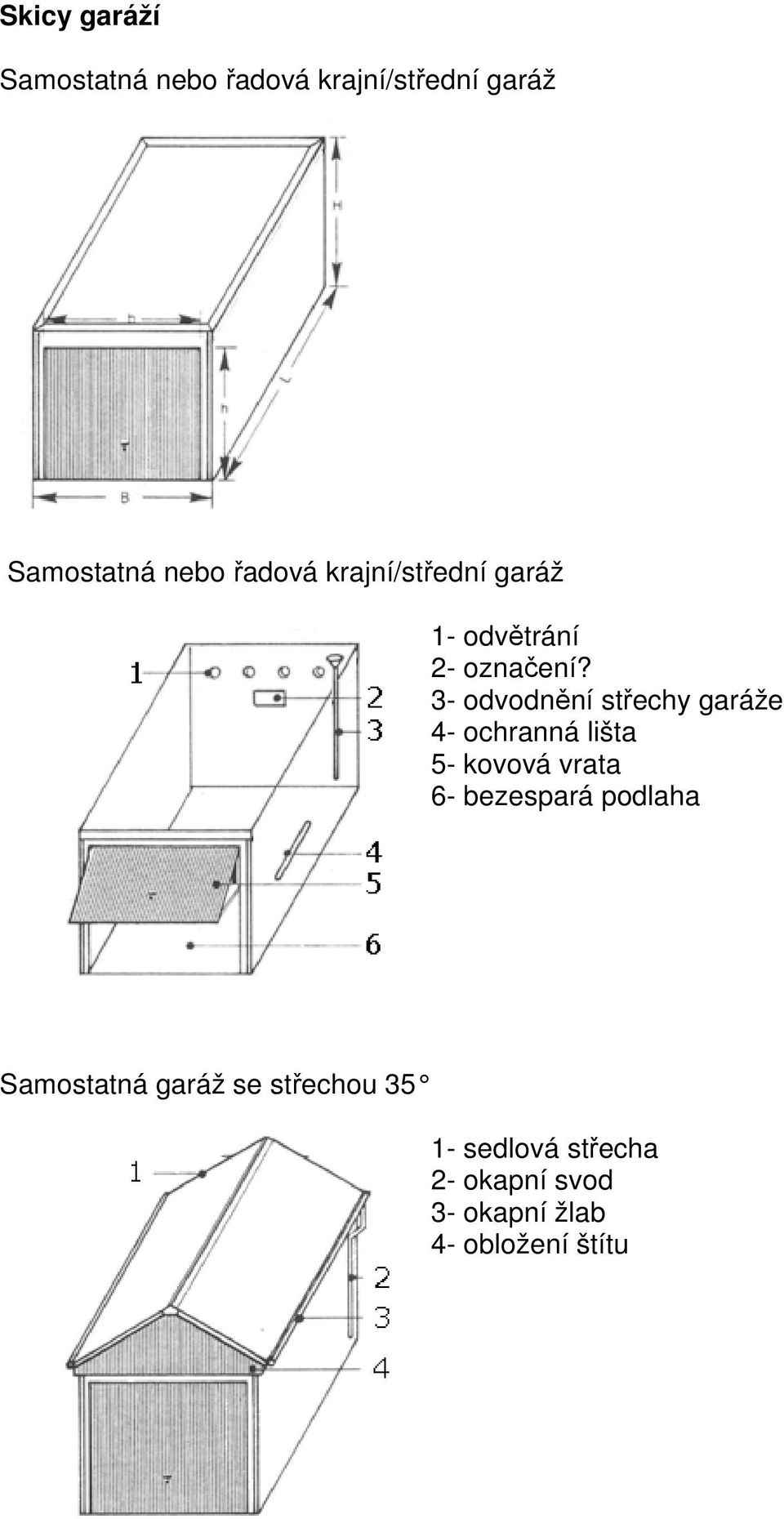

9 Skicy garáží Samostatná nebo řadová krajní/střední garáž Samostatná nebo řadová krajní/střední garáž 1- odvětrání 2- označení? 3- odvodnění střechy garáže 4- ochranná lišta 5- kovová vrata 6- bezespará podlaha Samostatná garáž se střechou sedlová střecha 2- okapní svod 3- okapní žlab 4- obložení štítu

3- odvodnění střechy garáže 4- ochranná lišta 5- kovová vrata 6- bezespará

10 Dvojgaráž s přístavbou 1- otvor v zadní stěně 2- otvor v boční stěně 3- okenní otvor v zadní nebo boční stěně 4- kovové dveře 5- délka přístavby Dvojgaráž 1- kovové dveře v zadní nebo boční stěně 2- otvíravé nebo sklopné okno v zadní nebo boční stěně

5- délka přístavby Dvojgaráž 1- kovové dveře v zadní nebo
