1 Návod k obsluze Kapacitní hladinový spínač KNM pořadové číslo /01 02/2006

2 Obsah strana Určená oblast použití Montáž Elektrické připojení Obsluha Programování Uvedení do provozu / provoz LED červená, žlutá, zelená Aktivní plocha Programovací tlačítko Závitové pouzdro Určená oblast použití Kapacitní hladinový spínač k hlídání výšky hladiny suchých sypkých materiálů, kapalin a především plastových granulátů Automatické nastavení na hlídaná media pomocí programovacího tlačítka nebo programovacím krokem CAL (viz. kap. Elektrické připojení ) Aktivní plocha je odolná teplotám do 110*C a smí být namontována v přímém kontaktu s průhledítkem (bez vzduchové spáry) STRANA 2

........................ 8 LED červená, žlutá, zelená Aktivní plocha Programovací tlačítko Závitové pouzdro Určená oblast použití Kapacitní hladinový spínač k hlídání výšky hladiny suchých sypkých

3 Montáž Namontujte hladinový spínač podle vyobrazení. Mimo kontakt s mediem. (pouze pro nekovové zásobníky) V kontaktu s mediem Elektrické připojení Odpojte zařízení od napájení. Připojte senzor (viz. Typový štítek) p-spínající (typ FPKG) L+ L L L+ L L L 1 L n-spínající (typ FNKG) Nastavení výstupní funkce jako rozpínač nebo spínač Spínací výstup přístroje může být provozován jako rozpínač nebo spínač. K tomu musí být přístroj nejprve vypnut. Aby bylo dosaženo invertované výstupní funkce je třeba napájecí napětí znovu připojit s opačnou polaritou. STRANA 3

Typový štítek) p-spínající (typ FPKG) 1 4 2 3 1 2 L+ L L+ 3 4 2 1 3 2 L+ L L+ 4 4 3 L 1 L n-spínající (typ FNKG) Nastavení výstupní funkce jako

4 Diagnostický výstup / Programovací vstup (FC-OUT/CAL, špička 2) Toto je obousměrné připojení. Při využití diagnostického výstupu mohou být kontrolovány výstupní signály přístroje Při využití programovacího vstupu mohou být prováděny nastavovací kroky (viz. kap. Obsluha) Signály na diagnostickém výstupu: Stav Kontrola funkce Chyba nastavení Signál Diagnostický výstup je sepnut Diagnostický výstup je s frekvencí 8Hz střídavě sepnut a rozepnut Při využití programovacího vstupu: Typ přístroje p-spínající (typ FPKG) n-spínající (typ FNKG) Spuštění obslužných procesů k aktivování této funkce bude progra movací vodič elektricky připojen na L+ k aktivování této funkce bude programovací vodič elektricky připojen na L- Obsluha Proveďte nastavení přístroje. K tomu stlačte programovací tlačítko tupým předmětem. Přístroj můžete také obsluhovat prostřednictvím programovacího vstupu CAL (délka signálu = doba stlačení tlačítka). STRANA 4

Obsluha) Signály na diagnostickém výstupu: Stav Kontrola funkce Chyba nastavení Signál Diagnostický výstup je sepnut Diagnostický výstup je s frekvencí 8Hz střídavě sepnut a rozepnut Při využití

5 Programování Přehled módů a jejich základních funkcí Provozní mód: normální pracovní provoz, v tomto módu jsou aktivní všechny běžné funkce senzoru Nastavovací mód: nastavení spínacího prahu prostřednictvím nastavení na prázdný a plný zásobník Blokovací mód: uzamčení a odemčení přístroje k zabránění eventuálnímu zmanipulování Nastavení na prázdný zásobník Přístroj musí být po namontování nastaven na prázdný zásobník. Za prázdný může být zásobník považován v tom případě, pokud je snímaný materiál vzdálen minimálně 20 mm od aktivní zóny. Pokud po provedeném nastavení zachytí senzor snímaný materiál, změní stav jeho spínací výstup s Stlačte programovací tlačítko, do té doby dokud zelená LED bliká - nejméně na 1s, ale ne déle než 5s (= přístroj je v nastavovacím módu) Po ukončení nastavovacího procesu svítí zelená LED trvale. Při výstupní funkci rozpínač svítí současně žlutá LED (= přístroj je v provozním módu) Pokyn: Senzor je schopen funkce už po nastavení na prázdný zásobník. Přesto je doporučeno provést po nastavení na prázdný zásobník i nastavení na plný zásobník s aktivní zónou překrytou snímaným materiálem. Z kombinace nastavení na prázdný / plný zásobník zprostředkuje vnitřní mikroprocesor optimální úroveň spínacího prahu mezi oběma stavy. Při využití obou nastavovacích kritérií (nastavení na prázdný / plný zásobník), se získá maximální provozní spolehlivost aplikace. Při nastavení na prázdný zásobník generuje vnitřní mikroprocesor 2 veličiny. První veličina odpovídá naměřenému signálu pro prázdný stav. Druhá veličina je předpokládaná veličina pro plný stav. Tato je vypočítána ze změřeného prázdného stavu a z předdefinovaného výrobního nastavení odstupu signálů. Tato druhá hodnota bude, po nastavení na plný zásobník, nahrazena skutečnou hodnotou. STRANA 5

nastaven na prázdný zásobník. Za prázdný může být zásobník považován v tom případě, pokud je snímaný materiál vzdálen minimálně 20 mm od aktivní zóny.

6 Nastavení na plný zásobník Po nastavení na prázdný zásobník by měl být zásobník, pokud to je možné, naplněn, tak že přístroj sepne s Stlačte programovací tlačítko dokud zelená LED nezačne rychle blikat (= senzor je v nastavovacím módu) LED nejprve bliká pomalu ( cca. 1 Hz), po 5 s začne blikat dvakrát rychleji ( cca. 2 Hz). Po ukončení nastavovacího procesu svítí zelená LED trvale. Při výstupní funkci rozpínač svítí současně žlutá LED (= přístroj je v provozním módu) Nastavení na plný zásobník může být libovolně často opakováno. Uložená hodnota pro prázdný stav není, v průběhu opakovaného nastavení na plný zásobník, přepsána. Po novém nastavení na prázdný zásobník jsou obě hodnoty automaticky znovu nastaveny; naposledy definované hodnoty jsou přepsány. Proto vždy nejdříve proveďte nastavení na prázdný zásobník a potom, pokud je to nutné, nastavení na plný zásobník. Uzamčení Uložené hodnoty nastavení mohou být chráněny proti neoprávněnému programování následujícím postupem. (výrobní nastavení: neuzamčeno): min. 10s Stlačte programovací tlačítko min. na 10s. Po uvolnění programovacího tlačítka je senzor uzamčen a všechny programovací funkce jsou blokovány. Senzor se vrací do provozního módu. Pokud tento krok zahájíte z uzamčeného stavu, tak zelená LED krátce zhasne, ale pak už více nereaguje. STRANA 6 LED nejprve bliká pomalu ( cca. 1 Hz), po 5 s začne blikat dvakrát rychleji ( cca. 2 Hz), po 10s zhasne; senzor je uzamčen.

Po ukončení nastavovacího procesu svítí zelená LED trvale.

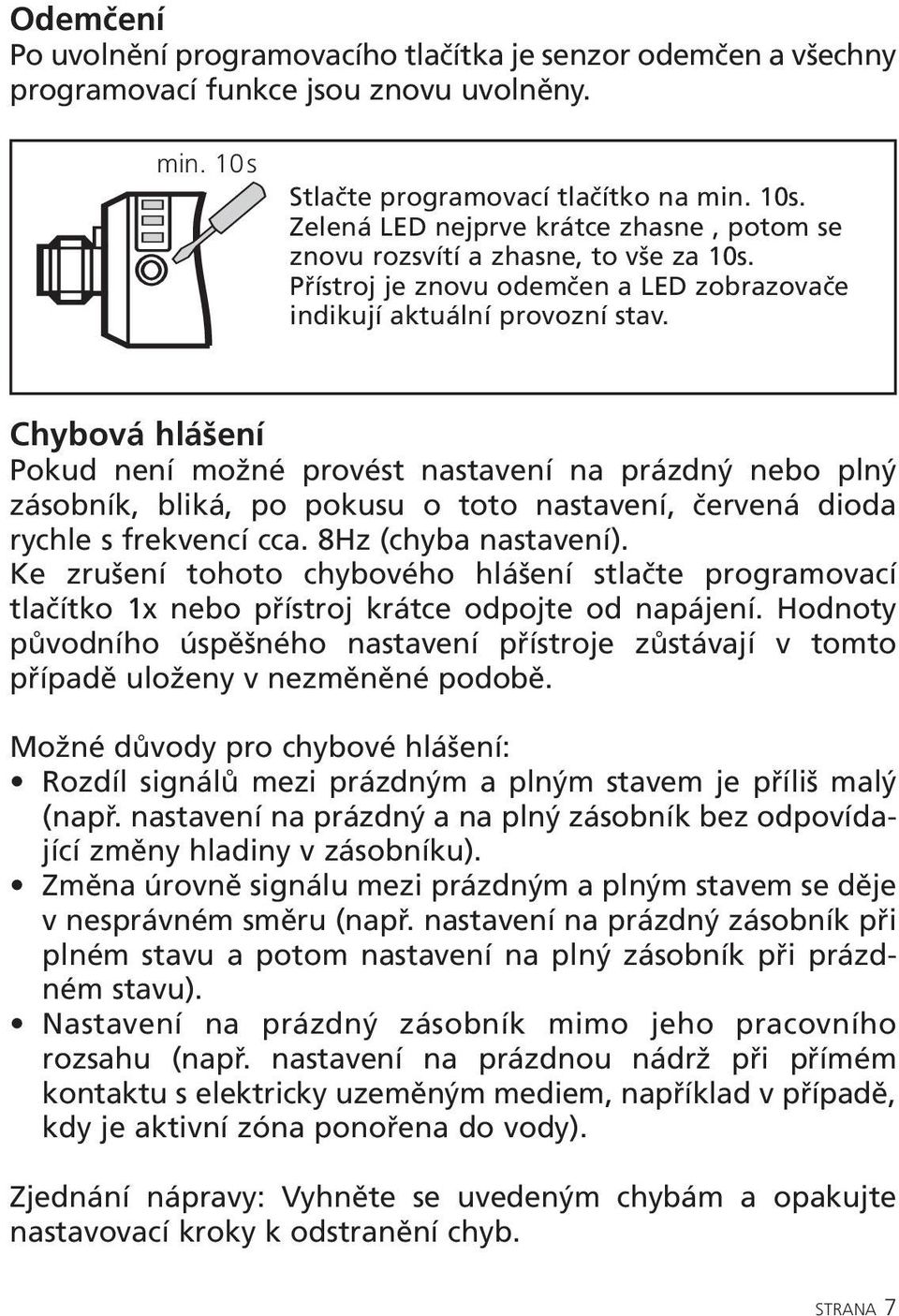

7 Odemčení Po uvolnění programovacího tlačítka je senzor odemčen a všechny programovací funkce jsou znovu uvolněny. min. 10s Stlačte programovací tlačítko na min. 10s. Zelená LED nejprve krátce zhasne, potom se znovu rozsvítí a zhasne, to vše za 10s. Přístroj je znovu odemčen a LED zobrazovače indikují aktuální provozní stav. Chybová hlášení Pokud není možné provést nastavení na prázdný nebo plný zásobník, bliká, po pokusu o toto nastavení, červená dioda rychle s frekvencí cca. 8Hz (chyba nastavení). Ke zrušení tohoto chybového hlášení stlačte programovací tlačítko 1x nebo přístroj krátce odpojte od napájení. Hodnoty původního úspěšného nastavení přístroje zůstávají v tomto případě uloženy v nezměněné podobě. Možné důvody pro chybové hlášení: Rozdíl signálů mezi prázdným a plným stavem je příliš malý (např. nastavení na prázdný a na plný zásobník bez odpovídající změny hladiny v zásobníku). Změna úrovně signálu mezi prázdným a plným stavem se děje v nesprávném směru (např. nastavení na prázdný zásobník při plném stavu a potom nastavení na plný zásobník při prázdném stavu). Nastavení na prázdný zásobník mimo jeho pracovního rozsahu (např. nastavení na prázdnou nádrž při přímém kontaktu s elektricky uzeměným mediem, například v případě, kdy je aktivní zóna ponořena do vody). Zjednání nápravy: Vyhněte se uvedeným chybám a opakujte nastavovací kroky k odstranění chyb. STRANA 7

Přístroj je znovu odemčen a LED zobrazovače indikují aktuální provozní stav.

8 Další druhy chyb: Elektronické chyby nebo poškození přístroje v senzorové oblasti. Vnitřní chyba (může být vymazána vypnutím a zapnutím napájecího napětí, Hardware Reset) Uvedení do provozu / provoz Ověřte, zda přístroj spolehlivě funguje. Vytvořte náležité podmínky k tomu by bylo možné získat odezvu. Signalizace LED-zobrazovači a diagnostickým výstupem: Zelená LED žlutá LED červená LED a diagnostický výstup žlutá + červená LED ZAP = přístroj je připraven k provozu pomalu bliká (1 Hz) = nastavovací mód pro nastavení na prázdný zásobník rychle bliká (2 Hz) = nastavovací mód pro nastavení na prázdný zásobník VYP = blokovací mód VYP = spínací výstup rozepnut ZAP = spínací výstup sepnut bliká rychle (8 Hz) případně 8 Hz-signál diagnostického výstupu = chyba nastavení, vnitřní chyba ZAP = spínací práh bude bezprostředně dosažen rychle blikají (2 Hz) ve stejném taktu = zkrat na výstupu Červená LED a diagnostický výstup jsou v průběhu změny mezi stavy medium přítomno a medium nepřítomno krátkodobě aktivní. Toto se může vyskytovat zejména v případě velmi pomalých změn hladiny, ale nepředstavuje to chybové hlášení ve smyslu rušení přístroje. Provoz spínače hladiny je bezúdržbový. Pro zajištění bezchybné funkce je třeba zohlednit: Aktivní plocha a příp. volný prostor kolem by měly být udržovány bez usazenin a cizích těles, obzvlášť při montáži aktivní plochy z vnější strany. STRANA 8

Vytvořte náležité podmínky k tomu by bylo možné získat odezvu.
