NÁVOD K MONTÁŽI A OBSLUZE VENTILÁTORY

Transkript

1 PLATÍ OD verze 01 NÁVOD K MONTÁŽI A OBSLUZE VENTILÁTORY

2 OBSAH OBSAH... 2 SEZNAM OBRÁZKŮ... 3 SEZNAM TABULEK... 3 SEZNAM PŘÍLOH ÚVOD POUŽITÍ A DEFINICE RSH(RSA) A RNH + RNZM A RSZM - JEDNOSTRANNĚ SACÍ S MOTOREM NAPŘÍMO RSH A RNH JEDNOSTRANNĚ SACÍ S PŘEVODEM A RÁMEM RSHJ A RSBJ JEDNOSTRANNĚ SACÍ S PŘEVODEM A RÁMEM RSH/2 A RNH/2(RNP/2) OBOUSTRANNĚ SACÍ DŮLEŽITÉ INFORMACE PRO VŠECHNY TYPY VENTILÁTORŮ SYMBOLY A OZNAČENÍ BEZPEČNOST DODÁVÁNÍ, DOPRAVA, BALENÍ, PŘEJÍMÁNÍ A SKLADOVÁNÍ DODÁVÁNÍ DOPRAVA PŘEJÍMÁNÍ SKLADOVÁNÍ MONTÁŽ ZAHÁJENÍ MONTÁŽE POSTUP MONTÁŽE Uložení ventilátoru pryžové izolátory Uložení ventilátoru - plastové izolátory s pružinou Důležité upozornění PROVOZ PŘED PRVNÍM SPUŠTĚNÍM PRVNÍ ZKUŠEBNÍ SPUŠTĚNÍ POČÁTEČNÍ PROVOZ KONTROLY KONTROLA ZA PROVOZU KONTROLA ZA KLIDU ÚDRŽBA LOŽISKA A LOŽISKOVÉ JEDNOTKY RSH(RSA) a RNH s převodem a rámem RSHJ a RSBJ s převodem a rámem RSH/2 a RNH/2(RNP/2) MONTÁŽ A DEMONTÁŽ VENTILÁTORŮ S MOTOREM NAPŘÍMO ŘEMENOVÉ PŘEVODY Demontáž a montáž klínových řemenů /40

3 8.3.2 Demontáž a montáž řemenic (systém Taper-Lock ) Měření napětí řemenů REVIZE A OPRAVY LIKVIDACE ZÁRUKY PŘÍLOHY DODATEK SEZNAM OBRÁZKŮ Obrázek 1 Ventilátor v provedení PM s motorem na stoličce... 6 Obrázek 2 Ventilátor v provedení převod rám... 6 Obrázek 3 Ventilátor v provedení s volným koncem(vk) a provedení převod rám(pr)... 7 Obrázek 4 Výrobní štítek... 9 Obrázek 5 Detaily uchycení izolátorů Obrázek 6 Střední průměr Obrázek 7 Domazávací intervaly Obrázek 8 Dotažení upevňovacích matic Obrázek 9 Utažení pojistného kroužku Obrázek 10 Dotažení pojistného kroužku montážním klíčem Obrázek 11 Dotažení pojistného kroužku kladivem a průbojníkem Obrázek 12 Utažení stavěcího šroubu Obrázek 13 Šestihranný klíč s ukazatelem utahovacího momentu Obrázek 14 Očištění hřídele Obrázek 15 Aplikace oleje Obrázek 16 Očistění základny Obrázek 17 Nasunutí jednotky Obrázek 18 Postup utahování šroubů Obrázek 19 Dotažení šroubů Obrázek 20 Použití ukazatele momentu Obrázek 21 Vyrovnání řemenic do jedné roviny Obrázek 22 Kontrola opotřebení řemenic Obrázek 23 Měření napětí řemene pomocí Tension Testeru Obrázek 24 Přibližná metoda pro měřené napnutí řemene Obrázek 25 Montáž a demontáž řemenic Obrázek 26 Měřiče napnutí řemenů GATES Tension Tester a SONIC Obrázek 27 Laserové pravítko GATES SEZNAM TABULEK Tabulky 1 Izolátory Tabulka 2 Rychlosti vibrací vef Tabulka 3 Ložiska ventilátorů RSH a RNH Tabulka 4 Označení SY jednotky dle střed. průměru Tabulka 5 Ložisková jednotka dle velikosti ventilátoru /40

4 Tabulka 6 Ložiska dle velikosti ventilátoru Tabulka 7 Ložisková jednotka dle velikosti ventilátoru Tabulka 8 Ložiska dle velikosti ventilátoru Tabulka 9 Ložiska dle velikosti ventilátoru Tabulka 10 Informativní hodnoty pro dočasné napínání řemenů Tabulka 11 Pouzdra Taper-Lock používaná u ventilátorů Janka SEZNAM PŘÍLOH Příloha 1 Poruchy a jejich odstranění Příloha 2 Schéma zapojení elektromotorů Příloha 3 Převodový list VZOR I Příloha 4 Převodový list VZOR II Příloha 5 Materiál a nástroje potřebné k specielní montáži (není součástí dodávky) /40

5 1. ÚVOD Dříve, než zahájíte montáž a uvedete ventilátor do provozu, přečtěte si pečlivě tento návod k montáži a obsluze. Pokud vzniknou nějaké nejasnosti, NEIMPROVIZUJTE, ale raději se obraťte s dotazy na výrobce a obchodní zástupce. Návod k používání je určen všem provozovatelům ventilátorů, zejména obsluhujícímu personálu. Návod obsahuje technické údaje, pokyny pro bezpečnost při práci, pokyny pro příjem, dopravu, montáž a instalaci výrobku, provozní informace, pokyny pro údržbu, opravy, skladování, seznam dílů podléhajících opotřebení, informace o likvidaci a záruky. Dodržení uvedených údajů je nezbytně nutné pro bezpečný, spolehlivý a hospodárný provoz výrobku, provozovatel je povinen dodržovat pokyny v tomto návodě. Při nedodržení pokynů v tomto návodě výrobce neodpovídá za vzniklé škody. Uživatel výrobku je povinen zaškolit pracovníky pověřených obsluhou a údržbou výrobku, seznámit je s tímto návodem a se všemi předpisy a normami, které se týkají provozu výrobku, zejména bezpečnostními. Zvláště důležité je věnovat pozornost bezpečnostním varováním a upozorněním, jejichž nedodržení může být příčinou úrazu osob, nebo poškození, případně zničení výrobku nebo jeho okolí. Obsluhu, čištění, údržbu a opravy výrobku smí provádět pouze řádně poučení a zaškolení pracovníci podle pokynů odpovědného pracovníka. 2. POUŽITÍ A DEFINICE 2.1 RSH(RSA) a RNH + RNZM a RSZM - jednostranně sací s motorem napřímo Radiální ventilátory středotlaké RSH a nízkotlaké RNH jsou jednostranně sací s motorem napřímo a to buď v provedení s motorem napřímo PM viz Obrázek 1 nebo v provedení patkopřírubovém PP. Jsou určeny pro výměny vzduchu v občanských zástavbách a průmyslových prostorech. Radiální ventilátory nízkotlaké RNZM a středotlaké RSZM jsou jednostranně sací ventilátory s přímým pohonem, svislou osou sání a jsou určeny pro připojení sací příruby přes pružnou vložku přímo na dané zařízení. Teplota dopravovaného vzduchu se musí pohybovat v rozmezí -20 C až +50 C pro provedení s motorem na stoličce a -20 C až +40 C pro provedení patko - přírubové. 5/40

6 Obrázek 1 Ventilátor v provedení PM s motorem na stoličce 2.2 RSH a RNH jednostranně sací s převodem a rámem Radiální ventilátory středotlaké RSH a nízkotlaké RNH jsou jednostranně sací s převodem a rámem viz Obrázek 2. Jsou určeny pro výměnu vzduchu v občanských zástavbách a průmyslových prostorech. Teplota dopravovaného vzduchu se musí pohybovat v rozmezí -20 C až +80. Obrázek 2 Ventilátor v provedení převod rám 6/40

7 2.3 RSHJ a RSBJ jednostranně sací s převodem a rámem Středotlaké radiální ventilátory RSHJ a RSBJ jsou jednostranně sací s převodem a rámem viz Obrázek 2. Jsou určeny pro dopravu vzduchu s agresivními příměsemi, např. pro odtah a větrání průmyslových, výrobních nebo skladovacích prostorů. Ložiska ventilátoru jsou uložena letmo na stoličce. Teplota dopravovaného vzduchu se musí pohybovat v rozmezí -20 C až RSH/2 a RNH/2(RNP/2) oboustranně sací-vk nebo PR Radiální ventilátory středotlaké RSH/2 a nízkotlaké RNH/2 jsou oboustranně sací ventilátory s volným koncem nebo s převodem a rámem viz Obrázek 3. Jsou určeny pro výměnu vzduchu v občanských zástavbách a průmyslových prostorech. Teplota dopravovaného vzduchu se musí pohybovat v rozmezí -20 C až +80 Obrázek 3 Ventilátor v provedení s volným koncem(vk) a provedení převod rám(pr) 7/40

8 2.5 Důležité informace pro všechny typy ventilátorů Ventilátory nejsou vzduchotěsné. Ventilátory jsou v provedení BNV bez nebezpečí výbuchu a určeny pro provoz v tomto prostředí. Ventilátory jsou opatřeny štítky - viz 2.6 Symboly a označení. Dopravovaný vzduch musí být bez mechanických nečistot, vláknitého prachu a příměsí, které by se usazovaly v oběžném kole a spirální skříni nebo působily jejich přílišnou korozi. Doprava pevných látek nebo médií s podílem pevných látek není povolena. Teplota prostředí, v němž ventilátory pracují, se musí pohybovat od -20 C do +40 C, Ventilátory pružně uložené na izolátorech z plastické hmoty jsou určeny pro třídu citlivosti 2 a 3 podle ČSN Plastická hmota izolátoru má třídu hořlavosti C3 podle ČSN EN A1 a nesmí být v přímém styku s acetonem, toluenem a chlorovanými rozpouštědly apod. Izolátory jsou dodávány s údajovým štítkem výrobce těchto izolátorů. Do izolátorů nesmí vnikat voda a hrubé nečistoty. Ventilátory nesmějí být vystaveny přímému působení vlivů povětrnosti. Elektromotor a izolátory se musí chránit před slunečním zářením, přímým dopadem deště a zapadáním sněhem, např. zastřešením celého ventilátoru apod. Stříška apod. nesmí být upevněna na pružně uložený ventilátor ani se jej nesmí dotýkat. Základní údaje o elektromotoru jsou uvedeny na štítku elektromotoru. V prašných a mokrých provozech se doporučuje chránit elektromotor před prachem a vlhkem. Ventilátor smí být spuštěn jen v zatíženém stavu; tzn. buď: o připojený na potrubní síť, pro kterou je určen; o s uzavřeným sáním; o s uzavřeným výtlakem; a to z důvodu, aby nedošlo k přetížení a tím i k poškození elektromotoru. Elektromotory musí být současně jištěny proti přetížení v souladu s ČSN ed.2. Před prvním spuštěním ventilátoru se změří izolační odpor elektromotoru podle ČSN , aby nedošlo k jeho případnému poškození, a po spuštění se kontroluje správný smysl otáčení oběžného kola ventilátoru označený šipkou na spirální skříni a sleduje se příkon elektromotoru. Potrubí se k ventilátoru připojuje jen přes pružné poddajné tlumicí vložky. 2.6 Symboly a označení Označení na výrobku štítky Směr otáčení oběžného kola ventilátoru Dveře otevři/kryt sejmi, jen je-li zařízení v klidu 8/40

9 Místo určené pro zavěšování Certifikát shody výrobku Obrázek 4 Výrobní štítek Vysvětlivky důležitých údajů na výrobním štítku TYP označení o jaký typ ventilátoru se jedná s hodnotou jmenovitého výkonu motoru Provozní otáčky otáčky ventilátoru při kterých je dosaženo hodnot dopravního tlaku a objemového průtoku uvedených na výrobním štítku při hustotě vzduch 1,2 kg/m 3. Maximální otáčky hodnota maximálních dovolených otáček samotného ventilátoru respektive oběžného kola. NEVZTAHUJÍ SE NA MAXIMÁLNÍ POVOLENÉ OTÁČKY MOTORU ty mohou být podstatně nižší!!! Záruční hodnoty celkového tlaku, objemového průtoku a otáček jsou vztaženy na hustotu dopravovaného vzduchu 1,2kg/m 3. Ochrana životního prostředí Odpad zlikvidujte odborně tak, abyste neškodili životnímu prostředí. Obalový materiál z lepenky lze odevzdat za účelem recyklace do sběrny. Vadné, nebo likvidované elektrické (elektronické) přístroje musí být odevzdány do příslušných sběren. 3. BEZPEČNOST Při montáži, elektrickém zapojení, uvádění do provozu, opravách a údržbě ventilátorů je nutno respektovat platné bezpečnostní předpisy a obecně uznávaná technická pravidla. 9/40

10 Montáž ventilátoru, včetně připojení elektrické instalace, uvedení ventilátoru do provozu, opravy, údržbu a obsluhu smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č. 50/78 Sb. Dále se musí dbát ustanovení ČSN Při kontrole, čištění a opravách musí být ventilátor odpojen od elektrického napětí. Není-li na sací nebo výtlačné přírubě připojeno potrubí, musí být na volné přírubě nasazena krycí mřížka z důvodu ochrany před úrazem od rotujícího kola ventilátoru nebo z důvodu možnosti vniknutí cizího předmětu( lze objednat u výrobce). Štítky se musí udržovat neporušené a v čistotě. Je zakázáno jakýmkoliv způsobem demontovat plastové izolátory před montáží pro nebezpečí úrazu. Uvnitř schránek izolátorů pružně uložených ventilátorů jsou předpjaté pružiny, proto se nesmějí izolátory rozebírat. Při přepravě a skladování je nutno s nimi zacházet opatrně. Nárazem nebo úhozem se mohou poškodit. Při zabudování ventilátoru je nutné dodržet okolo ventilátoru volný komunikační prostor podle ČSN Ventilátory se nesmějí použít pro jiné provozní podmínky, než pro jaké byly dodány. Za takto případně vzniklé škody výrobce neodpovídá a veškeré riziko nese uživatel. Při dopravě a přemisťování se musí ventilátory zavěšovat jen v místech označených štítkem. Změny případně doplňky a úpravy ventilátorů, které by mohly ovlivnit bezpečnost, nesmějí být provedeny bez souhlasu výrobce. V žádném případě nesmí být v provozu překročeny maximální povolené otáčky ventilátorového kola. 4. DODÁVKA, DOPRAVA, BALENÍ, PŘEJÍMÁNÍ A SKLADOVÁNÍ 4.1 Dodávka V rozsahu dodávky je kompletní výrobek v objednaném provedení a průvodní technická dokumentace. Průvodní technická dokumentace obsahuje: 4.2 Doprava o Záruční list - osvědčení o jakosti a protokol o zkouškách; o Návod k používání a obsluze; o Prohlášení o shodě. Ventilátory tvoří s elektromotorem jeden dopravní a montážní celek. Dodávají se nebalené. Izolátory se dodávají včetně stavěcích šroubů a kotevního materiálu. Z bezpečnostních důvodů se izolátory dopravují samostatně. 10/40

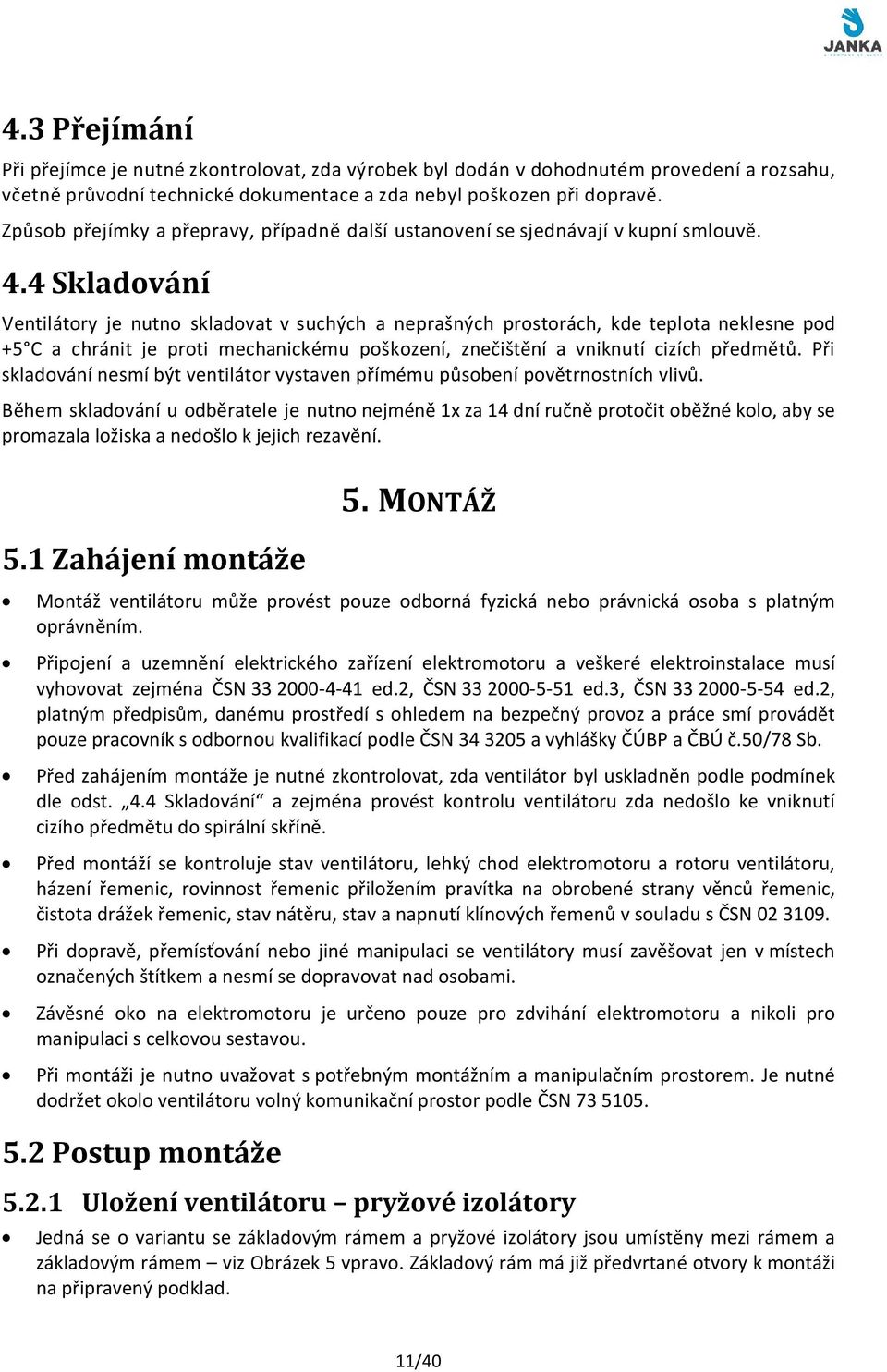

11 4.3 Přejímání Při přejímce je nutné zkontrolovat, zda výrobek byl dodán v dohodnutém provedení a rozsahu, včetně průvodní technické dokumentace a zda nebyl poškozen při dopravě. Způsob přejímky a přepravy, případně další ustanovení se sjednávají v kupní smlouvě. 4.4 Skladování Ventilátory je nutno skladovat v suchých a neprašných prostorách, kde teplota neklesne pod +5 C a chránit je proti mechanickému poškození, znečištění a vniknutí cizích předmětů. Při skladování nesmí být ventilátor vystaven přímému působení povětrnostních vlivů. Během skladování u odběratele je nutno nejméně 1x za 14 dní ručně protočit oběžné kolo, aby se promazala ložiska a nedošlo k jejich rezavění. 5.1 Zahájení montáže 5. MONTÁŽ Montáž ventilátoru může provést pouze odborná fyzická nebo právnická osoba s platným oprávněním. Připojení a uzemnění elektrického zařízení elektromotoru a veškeré elektroinstalace musí vyhovovat zejména ČSN ed.2, ČSN ed.3, ČSN ed.2, platným předpisům, danému prostředí s ohledem na bezpečný provoz a práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky ČÚBP a ČBÚ č.50/78 Sb. Před zahájením montáže je nutné zkontrolovat, zda ventilátor byl uskladněn podle podmínek dle odst. 4.4 Skladování a zejména provést kontrolu ventilátoru zda nedošlo ke vniknutí cizího předmětu do spirální skříně. Před montáží se kontroluje stav ventilátoru, lehký chod elektromotoru a rotoru ventilátoru, házení řemenic, rovinnost řemenic přiložením pravítka na obrobené strany věnců řemenic, čistota drážek řemenic, stav nátěru, stav a napnutí klínových řemenů v souladu s ČSN Při dopravě, přemísťování nebo jiné manipulaci se ventilátory musí zavěšovat jen v místech označených štítkem a nesmí se dopravovat nad osobami. Závěsné oko na elektromotoru je určeno pouze pro zdvihání elektromotoru a nikoli pro manipulaci s celkovou sestavou. Při montáži je nutno uvažovat s potřebným montážním a manipulačním prostorem. Je nutné dodržet okolo ventilátoru volný komunikační prostor podle ČSN Postup montáže Uložení ventilátoru pryžové izolátory Jedná se o variantu se základovým rámem a pryžové izolátory jsou umístěny mezi rámem a základovým rámem viz Obrázek 5 vpravo. Základový rám má již předvrtané otvory k montáži na připravený podklad. 11/40

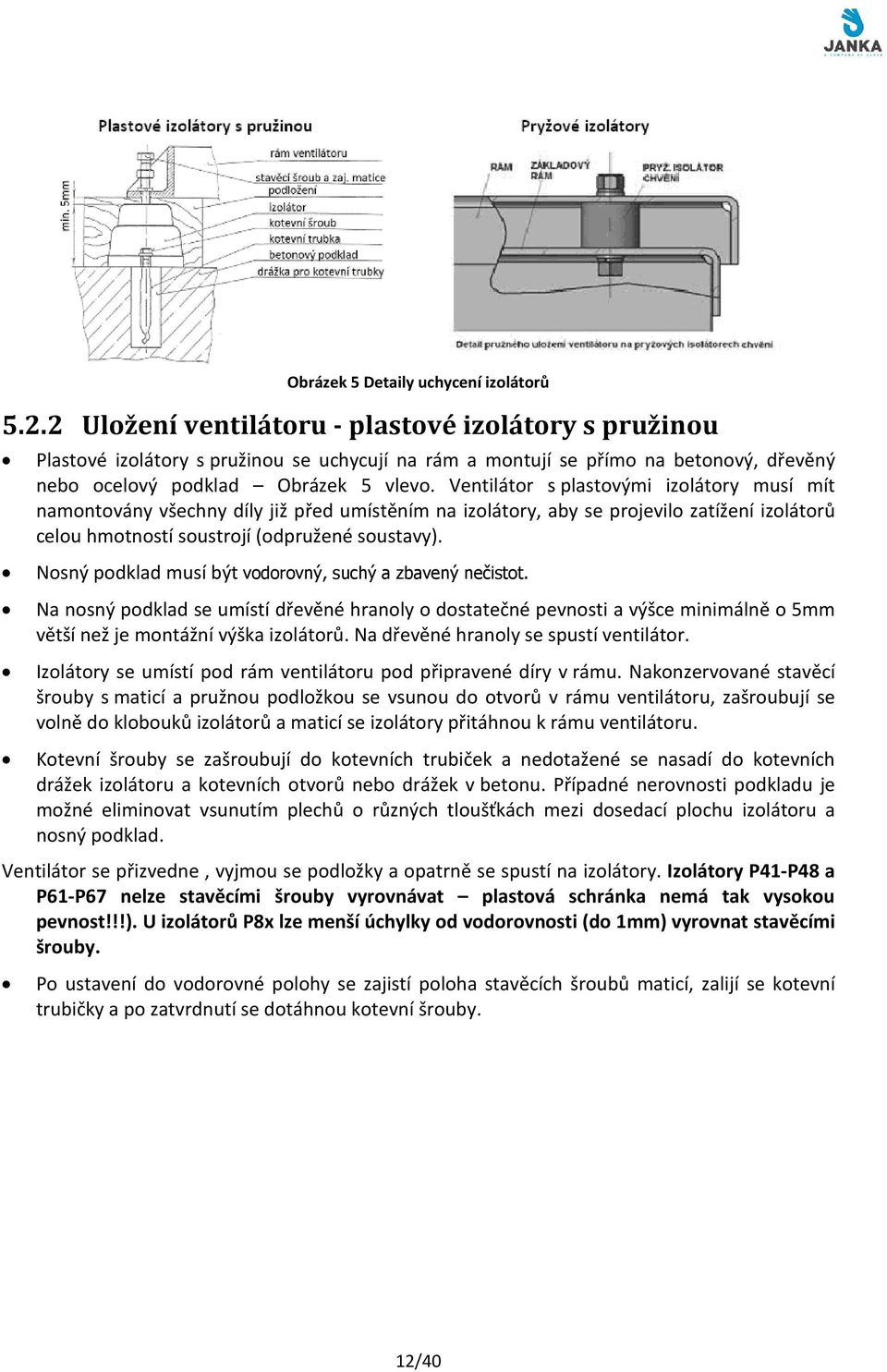

12 Obrázek 5 Detaily uchycení izolátorů Uložení ventilátoru - plastové izolátory s pružinou Plastové izolátory s pružinou se uchycují na rám a montují se přímo na betonový, dřevěný nebo ocelový podklad Obrázek 5 vlevo. Ventilátor s plastovými izolátory musí mít namontovány všechny díly již před umístěním na izolátory, aby se projevilo zatížení izolátorů celou hmotností soustrojí (odpružené soustavy). Nosný podklad musí být vodorovný, suchý a zbavený nečistot. Na nosný podklad se umístí dřevěné hranoly o dostatečné pevnosti a výšce minimálně o 5mm větší než je montážní výška izolátorů. Na dřevěné hranoly se spustí ventilátor. Izolátory se umístí pod rám ventilátoru pod připravené díry v rámu. Nakonzervované stavěcí šrouby s maticí a pružnou podložkou se vsunou do otvorů v rámu ventilátoru, zašroubují se volně do klobouků izolátorů a maticí se izolátory přitáhnou k rámu ventilátoru. Kotevní šrouby se zašroubují do kotevních trubiček a nedotažené se nasadí do kotevních drážek izolátoru a kotevních otvorů nebo drážek v betonu. Případné nerovnosti podkladu je možné eliminovat vsunutím plechů o různých tloušťkách mezi dosedací plochu izolátoru a nosný podklad. Ventilátor se přizvedne, vyjmou se podložky a opatrně se spustí na izolátory. Izolátory P41-P48 a P61-P67 nelze stavěcími šrouby vyrovnávat plastová schránka nemá tak vysokou pevnost!!!). U izolátorů P8x lze menší úchylky od vodorovnosti (do 1mm) vyrovnat stavěcími šrouby. Po ustavení do vodorovné polohy se zajistí poloha stavěcích šroubů maticí, zalijí se kotevní trubičky a po zatvrdnutí se dotáhnou kotevní šrouby. 12/40

13 Velikost Tabulky 1 - Izolátory Izolátory pro ventilátor s motorem napřímo PM Motor Plastové isolátory ventilátoru RSH kw OV Typ Počet Drážka v podkladu Pryžové isolátory Šířka (mm) Hloubka (mm) 250 0,75 80 P ,5 90 P ,1 90 P ,2 100 P ,5 132 P ,5 132 P Typ Počet Velikost Motor ventilátoru RNH kw OV/počet pólů Typ Počet Plastové isolátory Drážka v podkladu Pryžové isolátory Šířka (mm) Hloubka (mm) 250 all 80 P all P ,37-1,1 90 P ,5 100 P ,5 112 P ,2 112/8 P /8 P /6 P ,5 132 P P ,5 160 P ,5 160 P P Typ Počet PRUŽINA_PRYŽ_345 25_M6_45.12_(50 ShA) PRUŽINA_PRYŽ_644 35_M8_G_116.12_(40 ShA) 13/40

14 Velikost Izolátory pro typy RSHJ a RSBJ Motor Plastové isolátory Drážka v podkladu ventilátoru RSHJ a RSBJ OV Typ Počet P P P P P P P P P P P64 10 Šířka (mm) Hloubka (mm) Velikost Izolátory pro RNH/2 Motor Plastové isolátory Drážka v podkladu ventilátoru RNH/2 kw OV Typ Počet 500 2,2-7, P P P P ,5 200 P P820D ,5 160 P820D ,5 160 P820D P820D P ,5 200 P820D P P820C ,5 160 P820C P820C P820B ,5 225 P820B P820B P820B P820A P821D P821C P821C P821B 11 Šířka (mm) Hloubka (mm) Izolátory pro typy RSH a RNH s převodem a rámem 14/40

15 Velikost Motor Plastové isolátory Drážka v podkladu ventilátoru RSH kw OV Typ Počet 200 all all P all all P all all P , P , P , P , P , P P , P , P P P66 9 Šířka (mm) Hloubka( mm) Velikost Motor Plastové isolátory Drážka v podkladu ventilátoru RNH kw OV Typ Počet 250 all all P all all P , P P , P ,5-7,5 132 P ,5 112 P ,2 112 P P P ,5 160 P ,5 132 P ,5 160 P P ,2-7, P820C P820B P820B P820A P820A , P820B ,5 200 P820A , P820A , P821A P821B P821C 9 Šířka (mm) Hloubka (mm) /40

16 Příslušenství jednoho kusu plastového izolátoru: Jeden stavěcí šroub s maticí a podložkou, sloužící k uchycení izolátorů k rámu ventilátoru. Dva kotevní šrouby s podložkami a kotevními trubičkami k zakotvení izolátorů do nosného podkladu Důležité upozornění Tlumicí vložky připojené k ventilátoru, elektrické vodiče elektromotoru a uzemnění nesmí bránit volnému kmitání pružně uloženého ventilátoru tzn. nesmí být bráněno volnému pohybu rámu na izolátorech žádným pevným spojením s okolím. Na elektrických vodičích se musí zhotovit např. smyčky a odvodnění spirální skříně se provede pružnou hadicí. 6. PROVOZ Ventilátor může být uveden do provozu pouze náležitě poučenou a zaškolenou osobou a to při dodržení všech souvisejících bezpečnostních předpisů a norem. V žádném případě nesmí být v provozu překročeny maximální povolené otáčky ventilátorového kola. Elektromotory s výkonem od 4kW(včetně) nebo vyšším se doporučuje spouštět přepínačem Y- nebo soft-startem, případně frekvenčním měničem. Jinak dochází k nadměrnému opotřebení řemenů. 6.1 Před prvním spuštěním Nutné změřit izolační odpor elektromotoru podle ČSN , aby nedošlo k jeho případnému poškození. Nutné zkontrolovat: o zda nedošlo ke vniknutí cizího předmětu do spirální skříně; o lehký chod elektromotoru a oběžného kola ventilátoru; o stav izolátorů chvění; o stav nátěru. o napnutí klínových řemenů dle ČSN o řádné dotažení šroubů elektromotoru k jeho uložení o zda jsou dodrženy pokyny výrobce motoru pro uvedení do provozu. o těsnost a správnou pracovní polohu pružných vložek( pozor na příliš velkou napjatost pružných vložek nebo naopak příliš malou vzdálenost mezi přírubami) Ventilátor smí být spuštěn jen v zatíženém stavu; tzn. buď: o připojený na potrubní síť, pro kterou je určen; o s uzavřeným sáním; o s uzavřeným výtlakem; 16/40

17 a to z důvodu, aby nedošlo k přetížení a tím i k poškození elektromotoru. Elektromotory musí být současně jištěny proti přetížení v souladu s ČSN Před prvním spuštěním ventilátoru se změří izolační odpor elektromotoru podle ČSN , aby nedošlo k jeho případnému poškození. 6.2 První zkušební spuštění Při zkušebním spuštění se kontroluje správný smysl točení oběžného kola podle šipky umístěné na spirální skříni. Zároveň se sleduje příkon elektromotoru. 6.3 Počáteční provoz Po prvních 24 hodinách provozu zařízení se musí zkontrolovat napnutí řemenů a dopnout je na hodnotu předepsanou v převodovém listu. Obsluha musí minimálně v prvních 72h provozu (lépe déle) věnovat zvýšenou pozornost ložiskům, zejména kontrole teploty. 7.1 Kontrola za provozu 7. KONTROLY Průběžně se kontroluje chod ventilátoru a elektromotoru, chod a teplota ložisek elektromotoru, vibrace a chvění a nadměrný hluk Měření teploty ložisek se provádí kontaktním teploměrem, nebo jiným vhodným zařízením. Pro měření mechanického kmitání, volbu míst měření a režimu práce ventilátoru platí ISO 14694:2003 a ISO 14695:2003 Rychlost vibrací viz Tabulka 2. Tabulka 2 Rychlosti vibrací v ef Výkon < 3,7kW > 3,7kW Uložení tuhé pružné tuhé pružné Rychlost vibrací mm/s mm/s mm/s mm/s Provozní hodnoty < 9 < 14 < 7,1 < 11,8 Alarmující hodnoty 9-12, ,1 7,1-9 11,8-12,5 Havarijní hodnoty > 12,7 > 19,1 > 9 > 12,5 Provozní hodnoty: Alarmující hodnoty: Uspokojivé hodnoty pro dlouhodobý provoz. Nutná zvýšená pozornost obsluhujícího personálu a s tím spojené častější měření hodnot mechanického kmitání nutná oprava. Havarijní hodnoty: Nebezpečné hodnoty, které mohou vyvolat poškození ventilátoru nutné odstavení ventilátoru. 2krát ročně je nutné kontrolovat neporušenost pružin a neporušenost schránek. V prašném prostředí kontrolovat 1krát měsíčně, zda do izolátorů nevnikají cizí předměty a nečistoty. Ve vlhkém a agresivním prostředí kontrolovat 1krát ročně, zda nekorodují kovové části izolátorů v případě nutnosti obnovit nátěry. 17/40

18 7.2 Kontrola za klidu Kontroluje se čistota vnitřních ploch ventilátoru, hlavně oběžného kola. Je třeba provádět pravidelnou kontrolu a případně čištění usazenin, aby se předešlo nevyváženostem kola nečistotami. Intervaly čistění se řídí stupněm znečištění kola. Dále se kontroluje pevnost šroubových spojů, koroze, lehkost otáčení oběžného kola. Samozřejmostí je kontrola dle pokynů uvedených v kapitole 6.1 Před prvním spuštěním. 8. ÚDRŽBA Údržbu a obsluhu elektrického zařízení smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č.50/1978 Sb. 8.1 Ložiska a ložiskové jednotky RSH(RSA) a RNH s převodem a rámem Velikost ventilátoru 200 až 800 Mazivo ložisek 2RS s pryžovým těsněním zajišťuje mazání po celou dobu trvanlivosti ložisek, protože domazávací období je delší než životnost ložiska. Maximální doba trvanlivosti maziva je však 4 roky. Při delším skladování se musí ložiska vyměnit. Velikost ventilátoru 1000 až 1250 Po uvedení do provozu se ložiska domažou asi po padesátihodinovém provozu. V prvních dnech provozu se musí uložení věnovat zvýšená pozornost. Teplota ložisek nesmí překročit +80 C. Mazána plastickým mazivem LV 2-3. Domazávací období je cca 8000 provozních hodin. Upraví se dle provozních zkušeností, nesmí však přesáhnout trvanlivost maziva, tj. cca 2 roky. Množství maziva pro domazání jednoho ložiska u velikosti 1000 je 20g a u velikosti g. Při poškození ložisek a jejich výměně se z tělesa odstraní staré mazivo. Novým mazivem se naplní ložisko a spodní polovina vík U velikosti 1000 se kontroluje se stav plstěného těsnění. Před montáží se plstěný pás napustí horkým roztokem válcového oleje. Tabulka 3 Ložiska ventilátorů RSH a RNH Velikost Ložisko Velikost Ložisko RS P RS P RS P RS P RS P RS P RS P P6 Pro ventilátor RNH 1250 ložisko Demontáž Demontuje se připojené potrubí. 18/40

19 Velikost ventilátoru 630 až 1250 Po odebrání sacího ústí a šroubu z konce hřídele se oběžné kolo stáhne pomocí stahováku a vyjme otvorem pro sací ústí. Odstraní se kryt řemenového převodu. Odšroubují se matice připevňující desky uložení ke spirální skříni. Desky uložení s uložením i řemenicí se vysunou směrem k řemenici. Řemenice se stáhne pomocí stahováku a je možno vyměnit ložiska. Velikost ventilátoru 200 až 500 Neodstraňuje se sací ústí, oběžné kolo se vyjme současně s uložením a řemenicí směrem k řemenici Zpětná montáž Postupuje se opačným způsobem než při demontáži RSHJ a RSBJ s převodem a rámem Dodávaná ložiska ložiskových jednotek s označením SY jsou opatřena náplní vysoce kvalitního lithného-vápenatého plastického maziva s dlouhou životností třídy konsistence 2 podle NLGI. Toto plastické mazivo je vysoce odolné proti vodě a má dlouhou životnost i při působení vysokých zatížení. Z toho důvodu není v zásadě nutné domazávání. Pokud však ložiska jsou vystavena vysokému znečištění, přenáší vysoká zatížení nebo pracují při vyšších teplotách, je nutné pro dosažení celé provozní trvanlivosti ložiska domazávat Údržba ložiskových jednotek SY Doporučené mazivo Jestliže je třeba ložisko domazávat, doporučuje se používat plastické mazivo fy. SKF LGWA 2, které je plně kompatibilní s originální náplní plastického maziva. Univerzální plastická maziva fy. SKF LGMT 2 a LGMT 3 jsou rovněž kompatibilní s původní náplní plastického maziva a mohou být používána pro domazávání. Domazávací intervaly Domazávací interval t f lze stanovit z otáček n, středního průměru ložiska d m viz Tabulka 24, Obrázek 6 a provozní teploty ( C) - viz Obrázek 7. Doporučené intervaly odpovídají době, v jejímž průběhu je 90 % ložisek ještě spolehlivě mazáno. Tabulka 4 Označení SY jednotky dle střed. průměru Obrázek 6 Střední průměr Označení/vel. SY jednotky Střední průměr d m 17 28, , , , , /40

20 Obrázek 7 Domazávací intervaly Intervaly zjištěné z diagramu platí pro ložiska a ložiskové jednotky pro provozní teploty mezi +40 a +55 C. Pokud provozní teplota je dlouhodobě nižší než +40 C, je životnost plastického maziva také zkrácena vlivem zhoršené separace oleje. Pokud ložiska mají dlouhodobě pracovat při teplotách vyšších než 70 C, je vhodné provádět častější domazávání. Pro velmi náročné, velmi znečištěné nebo vlhké prostředí je třeba zkrátit interval až o 90 % a pro vysoká zatížení cca o 50 %. Na životnost plastického maziva mají vliv rovněž vibrace. Vliv nemůže být přesně kvantifikován, avšak je vyšší se vzrůstající provozní teplotou. Postup doplnění maziva Při domazávání je třeba plastické mazivo zvolna doplňovat do ložiska za chodu, dokud nové plastické mazivo nezačne unikat kolem těsnění. Mazivo nesmí být doplňováno nadměrným tlakem, protože by mohlo dojít k poškození těsnění ložiska Demontáž a montáž ložiskové jednotky SY Demontáž Demontuje se připojené potrubí. Sejme se kryt převodu a kryt hřídele. Demontuje se řemenice - viz Demontáž řemenic. Odebere se sací ústí (nezapomenout na odvrtání zajišťovacích nýtů). Uvolní se šroub na konci hřídele a oběžné kolo se stáhne pomocí stahováku (u větších velikostí je potřeba počítat s velkou váhou kola po jeho stažení z hřídele) a vyjme se otvorem pro sací ústí. Nyní se určí dle velikosti ventilátoru typ ložiskové jednotky viz Tabulka 5. 20/40

21 Tabulka 5 Ložisková jednotka dle velikosti ventilátoru Velikost ventilátoru Ložisková jednotka fy. SKF 250 SY 17 FM 315 SY 20 FM 400 SY 25 FM 500 SY 35 LF 630 SY 40 LF 800 SY 55 LF 1000 SY 60 LF Pro označení SY FM platí: Uvolněte stavěcí šroub ve výstředníkovém pojistném kroužku a uvolněte upevňovací šrouby. Nyní můžete ložiskovou jednotku stáhnout z hřídele. Pro označení SY LF platí: Může být zapotřebí odstranit brusným plátkem korozi z konců hřídele nebo opravit poškozený povrch. Řádně uvolněte šrouby v montážním kroužku první jednotky. Povolte upevňovací šrouby na druhé ložiskové jednotce. Lehkými údery vedenými na stranu montážního kroužku první jednotky uvolněte stupňovité pouzdro na hřídeli. Odstraňte upevňovací šrouby první ložiskové jednotky. Stáhněte první jednotku z hřídele. Znovu utáhněte upevňovací šrouby druhé ložiskové jednotky. Řádně uvolněte šrouby montážního kroužku druhé jednotky. Lehkými údery vedenými na stranu montážního kroužku druhé jednotky uvolněte stupňovité pouzdro na hřídeli. Odstraňte upevňovací šrouby druhé ložiskové jednotky. Stáhněte druhou ložiskovou jednotku s hřídele. Montáž Doporučuje se ponechat ložiskovou jednotku v původním obalu až do okamžiku montáže, aby zbytečně nedošlo ke znečištění ložiska a jednotky. Postupuje se opačným způsobem než při demontáži, přičemž pro samotné uložení ložiskových jednotek se dle velikosti ventilátorů viz Tabulka 5 vybere typ jednotky. Pro označení SY FM platí: Nasuňte ložiskovou jednotku na hřídel opačnou stranou, než je zajišťovací zařízení. Umístěte ložiskovou jednotku na opěrnou plochu. Utáhněte upevňovací šrouby. Doporučuje se použít podložky (např. DIN 125) a pružné podložky (podle DIN 128) viz Obrázek 8 pro zajištění matic na šroubech (nebo šroubů). 21/40

22 Obrázek 8 Dotažení upevňovacích matic Nastavte axiální polohu hřídele v ložisku a podle možností s ní několikrát otočte. Posuňte výstředníkový pojistný kroužek do provozní polohy na rozšířené části vnitřního kroužku a utáhněte ho prudkým pohybem v hlavním směru otáčení hřídele viz Obrázek 9. Dotáhněte kroužek v provozní poloze. Obrázek 9 Utažení pojistného kroužku o montážním klíčem DIN 1810, tvar B viz Obrázek 10, nebo Obrázek 10 Dotažení pojistného kroužku montážním klíčem o kladivem a průbojníkem viz Obrázek 11. Obrázek 11 Dotažení pojistného kroužku kladivem a průbojníkem 22/40

23 Řádně utáhněte stavěcí šroub ve výstředníkovém pojistném kroužku viz Obrázek 12. Obrázek 12 Utažení stavěcího šroubu Pro označení SY LF platí: Pro montáž je nezbytně nutný momentový klíč nebo jiná pomůcka s ukazatelem utahovacího momentu, která jednoduše zabrání nedostatečnému či nadměrnému utažení stavěcích šroubů viz Obrázek 13. Obrázek 13 Šestihranný klíč s ukazatelem utahovacího momentu Odstraňte otřepy s hřídele brusným plátnem a nebo jemným pilníkem viz Obrázek 14. Otřete hřídel čistým hadříkem bez vlasu. Obrázek 14 Očištění hřídele Potřete lehce povrch hřídele řídkým olejem viz Obrázek /40

24 Obrázek 15 Aplikace oleje Očistěte základnu dolní část tělesa a opěrnou plochu viz Obrázek 16. Zkontrolujte, zda je opěrná plocha rovná. Pokud je nutné jednotku vypodložit vyrovnávacími podložkami, podložky musí podepřít těleso v celé ploše základny dolní části. Obrázek 16 Očistění základny Nasuňte jednotku na hřídel a nastavte ji správné polohy, přičemž montážní strana jednotky musí být obrácena směrem ven dobře přístupná pro montáž viz Obrázek 17. Jednotku upevněte spolehlivě k opěrné ploše. Obrázek 17 Nasunutí jednotky Umístěte montážní kroužek do takové polohy, aby se stavěcí šroub nacházel přesně proti drážce v upínacím pouzdru. Uchopte kratší konec šestihranného klíče a utáhněte šrouby o půl otáčky podle montážního postupu viz Obrázek 18. Dotáhněte šrouby takovým momentem, aby je bylo možné ještě povolit rukou viz Obrázek /40

25 Obrázek 18 Postup utahování šroubů Obrázek 19 Dotažení šroubů Otočte šestihranný klíč a utahujte stavěcí šrouby delším ramenem klíče. Utahujte postupně každý šroub o 1/4 otáčky podle montážního postupu, dokud klíč nezačne pružit. Nasuňte červený ukazatel momentu na kratší konec šestihranného klíče a utahujte šrouby, dokud se šestihranný klíč nedotkne ukazatele momentu viz Obrázek 20. Pokud použijete jiný momentový klíč, utahujte šrouby doporučeným utahovacím momentem 7,4N.m. Obrázek 20 Použití ukazatele momentu Nasuňte druhou ložiskovou jednotku na opačný konec hřídele a opakujte celý postup. Poznámka Při utahování stavěcích šroubů nepoužívejte takové pomůcky jako kladivo nebo trubka RSH/2 a RNH/2(RNP/2) Velikost ventilátoru RSH/2 a RNH/2-200 až 400 Mazivo ložisek 2RS s pryžovým těsněním zajišťuje mazání po celou dobu trvanlivosti ložisek, protože domazávací období je delší než životnost ložiska. Maximální doba trvanlivosti maziva je však 4 roky. Při delším skladování se musí ložiska vyměnit. Tabulka 6 Ložiska dle velikosti ventilátoru Velikost ventilátoru Ložisková jednotka fy. SKF RS P RS P RS P636 Demontáž Povolí se šrouby spojující ložiskové uložení (pavouk) a spirální skříň. Demontuje se ložiskové uložení a z ložiska se stáhne jeho pouzdro. Nyní je možné stáhnout ložisko z hřídele. 25/40

26 Montáž Postupuje se opačným způsobem než při demontáži Velikost ventilátoru RSH/2 a RNH/2-500 až 800 Dodávaná ložiska ložiskových jednotek s označením SY jsou opatřena náplní vysoce kvalitního lithného-vápenatého plastického maziva s dlouhou životností třídy konsistence 2 podle NLGI. Toto plastické mazivo je vysoce odolné proti vodě a má dlouhou životnost i při působení vysokých zatížení. Z toho důvodu není v zásadě nutné domazávání. Pokud však ložiska jsou vystavena vysokému znečištění, přenáší vysoká zatížení nebo pracují při vyšších teplotách, je nutné pro dosažení celé provozní trvanlivosti ložiska domazávat. POZNÁMKY: Tabulka 7 Ložisková jednotka dle velikosti ventilátoru Velikost ventilátoru Ložisková jednotka fy. SKF 500 SY 35 FM 630 SY 40 FM 800 SY 55 FM Doporučené mazivo, domazávací intervaly a postup doplnění maziva viz kapitola Údržba ložiskových jednotek SY. Demontáž a montáž ložiskové jednotky viz kapitola Demontáž a montáž ložiskové jednotky SY kapitoly určené pro typ SY FM Velikost ventilátoru RSH/2 a RNH/ až 1250 Po uvedení do provozu se ložiska domažou asi po padesátihodinovém provozu. V prvních dnech provozu se musí uložení věnovat zvýšená pozornost. Teplota ložisek nesmí překročit +80 C. Mazána plastickým mazivem LV 2-3. Domazávací období je cca 8000 provozních hodin. Upraví se dle provozních zkušeností, nesmí však přesáhnout trvanlivost maziva, tj. cca 2 roky. Množství maziva pro domazání jednoho ložiska u velikosti 1000 je 20g a u velikosti g. Při poškození ložisek a jejich výměně se z tělesa odstraní staré mazivo. Novým mazivem se naplní ložisko a spodní polovina vík U velikosti 1000 se kontroluje stav plstěného těsnění. Před montáží se plstěný pás napustí horkým roztokem válcového oleje. Tabulka 8 Ložiska dle velikosti ventilátoru Velikost ventilátoru Ložisková jednotka fy. SKF RNH/ K + těleso S615 RSH/ K + těleso S618 RNH/ K + těleso S522 Demontáž Nejprve je nutné vhodným způsobem podepřít hřídel rotoru. Poté se povolí šrouby spojující rám ventilátoru a ložiskový domeček. Nyní se odšroubuje dělený domeček a sundá se jeho horní část. Narovná se ohnutí zajišťovací podložky a povolí se zajišťovací matka o 2 až 3mm, poklepe se JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

27 směrem do sání ventilátoru a vyšroubují se šrouby spojující rám ventilátoru a ložiskový domeček. Nyní je možné vyjmout ložiskový domeček. Montáž Postupuje se opačným způsobem než při demontáži Ventilátory RNP/2 Tabulka 9 Ložiska dle velikosti ventilátoru Velikost ventilátoru Ložisková jednotka fy. SKF 160 KH204 AE ASAHI 180 KH204 AE ASAHI 250 KH204 AE ASAHI 280 KH205 AE ASAHI 315 KH205 AE ASAHI 355 KH206 AE ASAHI 400 KH206 AE ASAHI 450 KH207 AE ASAHI Demontáž Uvolní se a sundá excentr. Dále se demontují šrouby spojující ložiskové uložení a skříň a sundá se celé ložiskové uložení (pavouk). Nyní lze demontovat ložisko z uložení. Oběžné kolo ventilátoru je vyjímatelné výtlakem po demontáži jazyku a vyjmutí hřídele sáním ventilátoru. Před vyjmutím hřídele je vhodné označení umístění kola na hřídeli. Usnadní to následnou zpětnou montáž. Montáž Postupuje se opačným způsobem než při demontáži. 8.2 Montáž a demontáž ventilátorů s motorem napřímo Demontáž Demontuje se připojené potrubí a dále se postupuje dle typu sacího ústí Lisované sací ústí v bočnici spirální skříně Povolí se šrouby desky motoru na spirální skříni a skříň se vysune směrem od motoru přes oběžné kolo. Nyní se uvolní šroub na konci hřídele motoru a oběžné kolo se stáhne pomocí stahováku. Sací ústí uchycené k bočnici spirální skříně šrouby Odmontuje se sací ústí, uvolní se šroub z konce hřídele motoru a oběžné kolo se stáhne pomocí stahováku. Montáž Dle typu sacího ústí se postupuje opačným způsobem než při demontáži 8.3 Řemenové převody Při výměně klínových řemenů se vyměňuje vždy celá sada současně. Při napínání klínových řemenů se musí postupovat v souladu s ČSN JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

28 8.3.1 Demontáž a montáž klínových řemenů Povolí se napínací šrouby posunováků. Elektromotor se posune směrem k hřídeli ventilátoru a řemeny se po vypnutí sejmou z řemenic. Při montáži řemenů postupujeme obráceným postupem. Před konečným napnutím se musí obě řemenice ustavit do souběžné roviny. Utáhnou se posunováky motoru a dotáhnou napínací šrouby. Stav a napnutí klínových řemenů se řídí normou ČSN Demontáž a montáž řemenic (systém Taper-Lock ) Demontáž řemenic Vyšroubujte šrouby z náboje, vytáhněte je z otvorů a jeden nebo dva plně zašroubujte do odtlačovacího otvoru s vnitřním závitem. Lehce poklepejte na řemenici. Utáhněte odtlačovací šroub(y), náboj a řemenice se oddělí od sebe. Rukou sejměte řemenici a náboj stáhněte ze hřídele. Montáž řemenic (systém Taper-Lock ): Vyčistěte a odmastěte náboj a kuželovou plochu řemenice. Namažte šrouby a nasaďte řemenici na náboj tak, aby se otvory se závitem kryly s otvory bez závitu. Šrouby vložte do otvorů a zašroubujte je rovnoměrně rukou. Na očištěný hřídel nasaďte řemenici, posuňte ji do požadované polohy a šrouby utáhněte momentem Kontrolujte vyrovnání čel řemenic do jedné roviny pomocí pravítka, nebo laserového pravítka GATES. Oběma rukama uchopte řemenici a silně zatáhněte, abyste se ujistili, že je vše pevně spojeno. Pozor, při utahování klíč nesmí vyskočit ze šroubu z důvodu poškození šestihranu šroubu. Po prvních 50 hodinách chodu zařízení zkontrolujte utažení upínacích šroubů. Utažení upínacích šroubů se dále pravidelně kontroluje při každé pravidelné údržbě zařízení. Obrázek 21 Vyrovnání řemenic do jedné roviny JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

29 Obrázek 22 Kontrola opotřebení řemenic Max. dovolené opotřebení řemenic je 0,4mm. Kontrola boků drážky řemenice pomocí měrky Měření napětí řemenů Měření napětí řemenů lze provést buď mechanicky pomocí Tension Testeru nebo pomocí zvukového měřiče napětí Sonic Tension Meter. V žádném případě neodhadujte napětí klínových řemenů podle zkušenosti, které vede k malému napětí řemenů a jejich následné destrukci. Požadované hodnoty pro měření jsou udány v převodovém listu, který je součástí technické dokumentace. Vzor je v příloze. Postup (Tension Tester tužkový) Na spodní stupnici nastavit pomocí kroužku průhyb řemene. Horní kroužek ponechat na hodnotě nula. Napříč řemenicemi položit rovné pravítko. Tension Tester položit kolmo na střed řemene a vyvinout dostatečně velký tlak na tester, dokud spodní okraj spodního kroužku nebude v ose s rovinou pravítka. Pomocí horního kroužku určit F (sílu průhybu [N]). Výsledek porovnat s hodnotami min/max síly při dopínání pro daný průhyb. Poznámka: o Jestliže naměřené F je menší než Minimální síla pro daný průhyb (N), je nutné dopnutí řemene. o Jestliže naměřené F je větší než Maximální síla pro daný průhyb (N), je nutné povolení řemene. o Dodržujte hodnoty napínací síly uvedené v převodovém listu pro napínání a dopínání (po 24 hod provozu). Kontrolujte vyrovnání čel řemenic do jedné roviny (Obrázek 22) pomocí pravítka, nebo laserového pravítka GATES. JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

30 Poznámka: Obrázek 23 Měření napětí řemene pomocí Tension Testeru Pokud právě není k dispozici převodový list, může být k měření napnutí řemenic použita přibližná metoda (pouze pro dočasný provoz, např. pro najíždění zařízení): o Na spodní stupnici nastavit pomocí kroužku hodnotu f = 1,5 mm pro každých 100 mm T. o Horní kroužek ponechat na hodnotě nula. o Napříč řemenicemi položit rovné pravítko. o Tension Tester položit kolmo na střed řemene a vyvinout dostatečně velký tlak na tester, dokud spodní okraj spodního kroužku nebude v ose s rovinou pravítka. o Pomocí horního kroužku určit F (sílu průhybu [N]). o Výsledek porovnat s hodnotami F a F (viz Tabulka 10). o Poznámka: a) jestliže naměřené F je menší než F je nutné dopnutí řemene b) jestliže naměřené F je větší než F je nutné povolení řemene. Napnutí řemene musí být kontrolováno dle převodového listu (viz Příloha 3 a Příloha 4) pravidelně a vždy po prvních 24 provozních hodinách. Obrázek 24 Přibližná metoda pro měřené napnutí řemene JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

31 Tabulka 10 Informativní hodnoty pro dočasné napínání řemenů Postup pomocí zvukového měřiče napětí (Sonic Tension Meter) Požadované hodnoty pro měření jsou udány v převodovém listu, který je součástí technické dokumentace. Vzor je v příloze. Postup (Sonic Tension Meter akustický) Zadat hodnoty o měrné hmotnosti řemene MASS; o šířky řemene WIDTH; o délky větve řemene SPAN. Přidržet senzor cca 10 cm od řemene a lehce uhodit prstem do řemene. Naměřenou hodnotu f (frekvence [Hz]) porovnat s hodnotami min/max dopínací frekvence (vzor - příloha). Poznámka: o jestliže naměřené f je menší než Minimální frekvence Hz (Sonic), je nutné dopnutí řemene o jestliže naměřené f je větší než Maximální frekvence Hz (Sonic), je nutné povolení řemene. o Všimněte si v převodovém listu (viz Příloha 3 a Příloha 4) uvedených hodnot napínací frekvence Hz pro napínání a dopínání (po 24 hod. provozu) a dodržujte je. Důležitá upozornění Problémy z důvodu nedostatečného napnutí řemene o Nadměrné opotřebení z důvodu vyvracení řemene z drážky řemenic. o Nadměrný provozní hluk. o Nadměrné vibrace řemene. Problémy z důvodu přepnutí řemene JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

32 o Nadměrné zatížení ložiska, hřídele a motoru s následným poklesem jejich životnosti. o Zvyšující se zatížení všech dalších komponentů. o Zvýšení vibrací a hluku. Tabulka 11 Pouzdra Taper-Lock používaná u ventilátorů Janka Pouzdro Taper-Lock Utahovací moment upínacích šroubů (Mn) Počet upínacích šroubů (ks) Šrouby s vnitřním šestihranem ( ) Klíč (mm) ,6 2 1/ / / / / / / / /8 12 Obrázek 25 Montáž a demontáž řemenic 9. REVIZE A OPRAVY Revize výrobku se provádí 1x za půl roku. Při revizi se především kontroluje: o ověření stavu ložisek; o čistota vnitřních ploch, hlavně oběžného kola; o stav oběžného kola házivosti; o vibrace a chvění v ef celého ventilátorového soustrojí Tabulka 2; o řádné dotažení šroubů elektromotoru k jeho uložení o stav a napnutí klínových řemenů v souladu s ČSN ; o stav izolátorů; JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

33 Pokud při revizi, opravě dojde k výrazné změně zatížení je nutno provést taková opatření, aby základ nezměnil výškovou polohu (užít vyrovnávací plechy nebo zajistit stlačení izolátoru maticemi svorníků). Po revizi se postupně každý izolátor uvede do původního stavu (vyrovnávací plechy nebo uvolnění matic svorníků) Upozornění: Při poškození nebo přílišném vytažení klínových řemenů je nutno vyměnit vždy všechny klínové řemeny (celá sada). Zjištěné a opravené závady se zaznamenávají v Knize oprav a revizí, kterou je uživatel výrobku povinen vést. Pro rychlé odstranění závad jsou v příloze 1 uvedeny možné příčiny poruch a jejich odstranění. 10. LIKVIDACE Předpokládaná životnost ventilátoru při dodržení podmínek provozu a údržby je 10 let. U ventilátorů se speciální povrchovou úpravou se životnost ventilátoru určuje dle stavu a povahy prostředí ve kterém pracuje a podle složení, teploty a vlhkosti dopravované vzdušiny. Po uplynutí životnosti výrobku, jeho následné likvidaci, je nutno postupovat podle zákona č. 185/2001 Sb. Železné a neželezné kovy se musí sešrotovat. Elektromotory, ložiska, izolátory a klínové řemeny se likvidují podle pokynů jejich výrobce. 11. ZÁRUKY Při dodržení podmínek uvedených v tomto návodě poskytuje výrobce záruku 1 rok ode dne expedice ze závodu. JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

34 Příloha 1 Poruchy a jejich odstranění 12. PŘÍLOHY Příčiny jiných poruch elektromotoru nebo instalace zjistí a odstraní odborník elektrikář JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

35 Příloha 2 Schéma zapojení elektromotorů - ukázky!!!vždy POSTUPUJTE PŘI ZAPOJENÍ ELEKTROMOTORŮ DLE POKYNŮ A DOPORUČENÍ JEJICH VÝROBCE!!! JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

36 Příloha 3 Převodový list VZOR I List (řemenového) převodu ventilátoru pro napínání tužkou GATES JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

37 Příloha 4 Převodový list VZOR II List (řemenového) převodu ventilátoru pro napínání zvukovým měřičem napnutí řemenů GATES SONIC TENSION METER model 507C. JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

38 Příloha 5 Materiál a nástroje potřebné k specielní montáži (není součástí dodávky) Stahovák (stažení kola ventilátoru). Mechanický měřič napnutí řemenů GATES Tension Testeru (tužkový). Zvukový měřič napnutí řemenů GATES SONIC TENSION METER model 507C. Pravítko, nebo laserové pravítko GATES (vyrovnání čel řemenic do jedné roviny) Měrka - opotřebení boků drážky řemenic. Obrázek 26 Měřiče napnutí řemenů GATES Tension Tester a SONIC Obrázek 27 Laserové pravítko GATES JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

39 13. DODATEK Související normy a předpisy ČSN EN ISO 4017 Šrouby se šestihrannou hlavou se závitem k hlavě - Výrobní třídy A a B ČSN EN ISO 4032 ČSN EN ISO 7089 ČSN ČSN ČSN ISO 14694:2003 ISO 14695:2003 ČSN ed. 2 ČSN ed. 3 ČSN ed. 2 ČSN ČSN ČSN ČSN Šestihranné matice, typ 1 - Výrobní třída A a B Ploché kruhové podložky - Běžná řada - Výrobní třída A Podložky pro tyče I, U, IE, UE Hnací klínové řemeny klasických průřezů Ventilátory. Všeobecné bezpečnostní požadavky Industrial fans -- Specifications for balance quality and vibration levels Industrial fans -- Method of measurement of fan vibration Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem Elektrické instalace nízkého napětí - Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy Elektrické instalace nízkého napětí - Část 5-54: Výběr a stavba elektrických zařízení - Uzemnění, ochranné vodiče a vodiče ochranného pospojování Elektrostatika - Směrnice pro vyloučení nebezpečí od statické elektřiny Elektrotechnické předpisy. Připojování elektrických strojů a pohonů s elektromotory Obsluha elektrických strojů točivých a práce s nimi Točivé elektrické stroje. Zkoušky ČSN EN A1 Požární klasifikace stavebních výrobků a konstrukcí staveb - Část 1: Klasifikace podle výsledků zkoušek reakce na oheň ČSN ČSN ed. 2 Zákon č.185/2001 Sb. Vyhláška č. 50/1978 Sb. Výrobní průmyslové budovy Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik, definice Zákon o odpadech a o změně některých dalších zákonů o elektrotechnické způsobilosti JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40

40 Zpracovatel: JANKA ENGINEERING, s. r. o. JANKA ENGINEERING, s. r. o. Vrážská 143, Praha 5, Radotín tel.: janka@janka.cz JANKA ENGINEERING, s. r. o., Vrážská 143, Praha 5 IČO: DIČ: CZ /40
