1 19. kapitola Tvorba součástí pro sestavu Otevřete nový výkres "klikový_mechanizmus.dgn" a v něm vytvořte nový model "píst". Vytvořte novou vrstvu "píst" s atributy: barva modrá (1), typ plná(0) a tloušťka (2). Modelování zjednodušeného pístu spalovacího motoru.

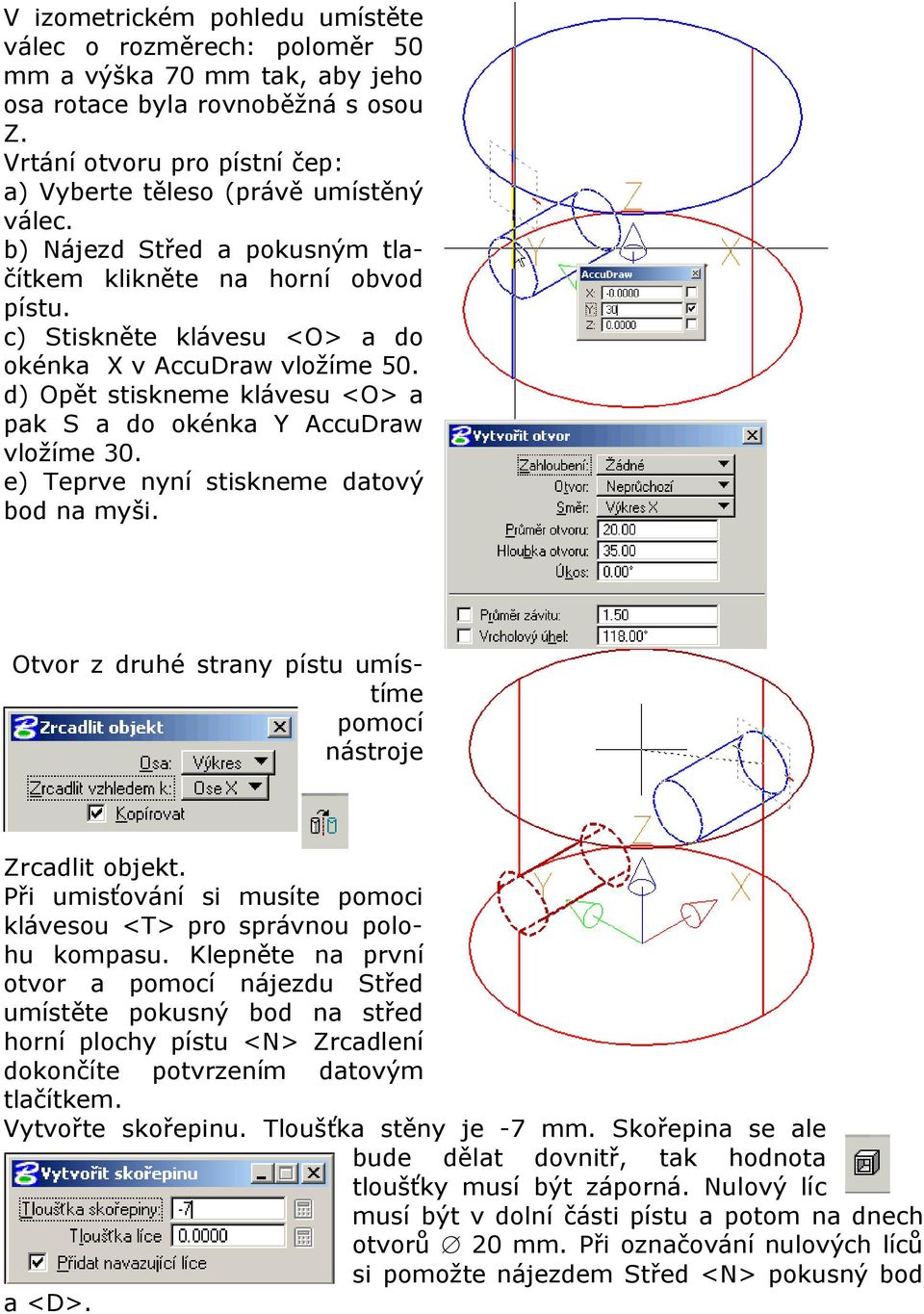

2 V izometrickém pohledu umístěte válec o rozměrech: poloměr 50 mm a výška 70 mm tak, aby jeho osa rotace byla rovnoběžná s osou Z. Vrtání otvoru pro pístní čep: a) Vyberte těleso (právě umístěný válec. b) Nájezd Střed a pokusným tlačítkem klikněte na horní obvod pístu. c) Stiskněte klávesu <O> a do okénka X v AccuDraw vložíme 50. d) Opět stiskneme klávesu <O> a pak S a do okénka Y AccuDraw vložíme 30. e) Teprve nyní stiskneme datový bod na myši. Otvor z druhé strany pístu umístíme pomocí nástroje Zrcadlit objekt. Při umisťování si musíte pomoci klávesou <T> pro správnou polohu kompasu. Klepněte na první otvor a pomocí nájezdu Střed umístěte pokusný bod na střed horní plochy pístu <N> Zrcadlení dokončíte potvrzením datovým tlačítkem. Vytvořte skořepinu. Tloušťka stěny je -7 mm. Skořepina se ale bude dělat dovnitř, tak hodnota tloušťky musí být záporná. Nulový líc musí být v dolní části pístu a potom na dnech otvorů 20 mm. Při označování nulových líců si pomožte nájezdem Střed <N> pokusný bod a <D>.

3 Nástrojem Vytvořit zářez, vytvořte okénka u otvorů pro pístní čep. Profilem pro zářez je obdélník 60x10, který umístěte 31,5 mm od středu otvoru pro pístní čep. Při tvorbě zářezu klepněte nejdřív na píst a potom na profil obdélník. Operaci zakončete datovým tlačítkem.

4 Na druhé straně pístu uděláte zářez pomocí zrcadlení objektu. Nenechte se mýlit tím, že zrcadlíte obdélník profil. Po vybrání objektu okénka a pří nájezdu Střed klepněte nájezdovým tlačítkem na horní obvod pístu, pokusný bod je uprostřed pístu a profil je na opačné straně pístu. Vtom okamžiku datovým tlačítkem zakončete zrcadlení. Proveďte zaoblení vnitřních hran. Při výběru držte stisknutou klávesu <CTRL> se zaoblením R=2 mm. Další operací je zkosení s hodnotou 1x45. I zde si pomozte podržením klávesy <CTRL> při výběru hran pro zkosení. (Modré značení).

5 Tvorba drážek pro pístní kroužky. Těsnicí kroužek má průřez 3x3 mm. Umístěte kružnici o Ø 100 mm 5 mm od horní plochy pístu. Tato kružnice bude sloužit jako profil při tvorbě drážky pomocí nástroje vytvořit zářez. Střed spodní hrany, zde <O> a v AccuDraw Z=-5, X a Y jsou 0. Pak potvrdit <D>. Postup již znáte. Nejdřív identifikujete těleso píst. Pak klepnete na kružnici a ukažte směr zářezu (červená šipka). Druhou drážku vytvoříme pomocí pravoúhlého pole objektů. Klepněte na drážku a nasměrujte hvězdičky, které symbolizují pole drážek směrem dolů a potvrďte <D>.

6 Tvorba drážky pro stěrací kroužek. Profil kroužku je 4x3. Umístěte kružnici o Ø 100 mm ve vzdálenosti 10 mm od spodní hrany pístu. Střed spodní hrany, zde <O> a v AccuDraw Z=10, X a Y jsou 0. Pak potvrdit <D>. Nástroj Vytvořte zářez nastavte tak, jak vidíte na obrázku. Po identifikaci tělesa - pístu klepněte na kružnici a ukažte směr zářezu nahoru, zelená šipka. Zářez potvrďte datovým tlačítkem. Jak již bylo zmíněno, do této drážky přijde stěrací kroužek, který zajišťuje stírání oleje se stěn válce. Olej musí odtékat drážkou do skříně motoru. To zajistí 4 otvory ve dnu drážky o Ø 3 mm. Umístěte jeden otvor a ostatní umístíte pomocí kruhového pole objektů. Zvolte pohled zleva a umístěte otvor pomocí nájezdu středový bod na površku dna drážky. Umístění potvrďte datovým tlačítkem <D>.

7 Vraťte pohled Izo a připravte kruhové pole objektů. Zbývá vytvořit kuželové odlehčení vnitřní spodní vnitřní části pístu. To uděláte tak, že umístíte kružnici o Ø 86 mm od spodní hrany pístu. Nástroj Vytvořit zářez nastavte takto:

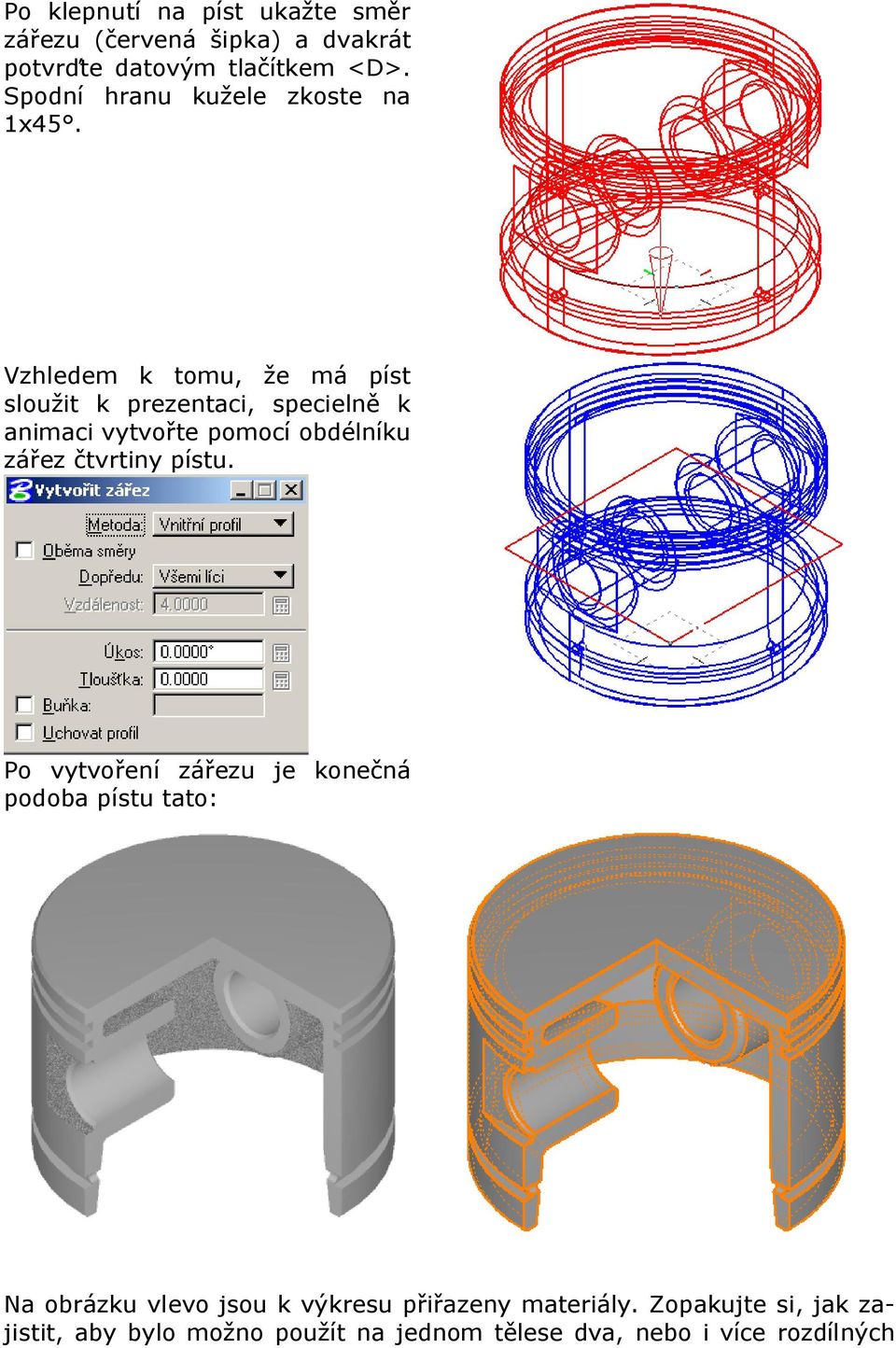

8 Po klepnutí na píst ukažte směr zářezu (červená šipka) a dvakrát potvrďte datovým tlačítkem <D>. Spodní hranu kužele zkoste na 1x45. Vzhledem k tomu, že má píst sloužit k prezentaci, specielně k animaci vytvořte pomocí obdélníku zářez čtvrtiny pístu. Po vytvoření zářezu je konečná podoba pístu tato: Na obrázku vlevo jsou k výkresu přiřazeny materiály. Zopakujte si, jak zajistit, aby bylo možno použít na jednom tělese dva, nebo i více rozdílných

9 materiálů. Vytvořte novou vrstvu s názvem "vnitřek píst" s tímto nastavením atributů: Pomocí nástroje Změnit atributy objektu, změňte vrstvu vnitřních objektů pístu (zaoblení apod.). V nabídce Nástroje zvolte Vizualizaci a dále Rendering (pokud již nemáte tento panel v okně MicroStationu otevřený). V paletě Rendering klepněte na nástroj Přiřadit materiál. V dialogovém okně Editor materiálů v nabídce Paleta zvolte Otevřít a v následujícím dialogu vyberte paletu materiálů "metal.pal". Písty bývají zpravidla vyrobeny ze slitiny hliníku, tak zvolte na povrch pístu a otvory pro pístní čep materiál Aluminium polished (vrstva píst a barva modrá (1) a na plochy, které jsou ve vrstvě vnitřek pístu, zvolte Aluminium cast. Přiřazování materiálu provádějte nástrojem Přiřadit materiál. Optimalizujte nastavení parametrů v editoru materiálu, jako jsou: jasnost, zářivost, hladkost atd. materiálů. Po přiřazení vypadá pak dialogové okno editoru materiálu takto:

10 Změny kontrolujte renderingem pístu. Po optimalizaci uložte tabulku materiálů s názvem "klikový_mechanizmus.mat". Můžete také uložit paletu (metal.pal) s novým nastavením parametrů a nebo ji neukládat a paleta zůstane ve výchozím nastavení. Shrnutí V této úloze jste si zopakovali základní modelovací operace při tvorbě těles. Vyžili jste nástrojů pro manipulaci s objekty jako je zrcadlení, kruhové a rotační pole. Naučili jste se požívat nástroj Vytvořit zářez pro tvorbu drážek a podobných objektů. V rámci prezentace jste si zopakovali přiřazení materiálů k objektům.
