1 Návod k obsluze Optický hladinový senzor O1D / / 2010

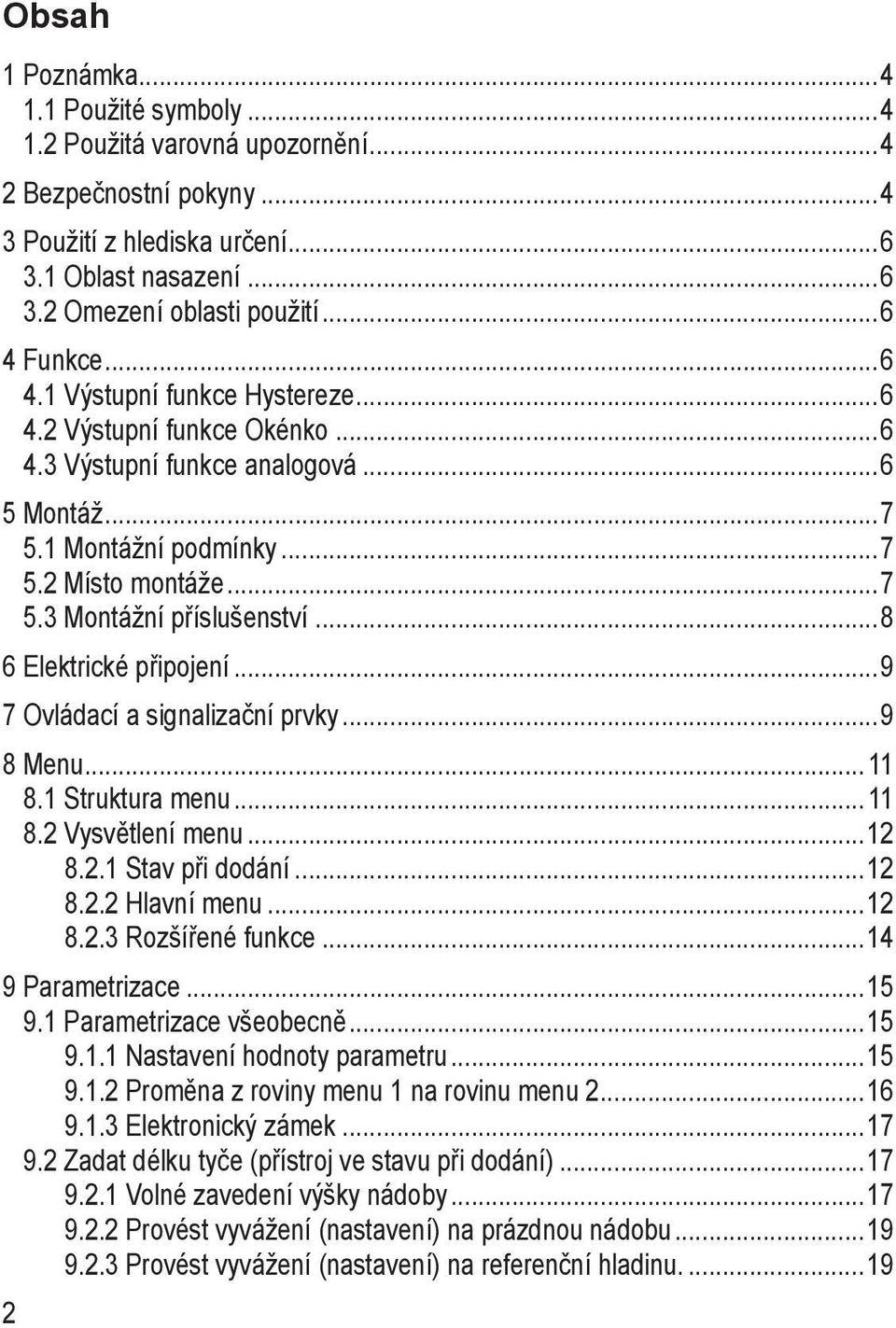

2 Obsah 1 Poznámka4 1.1 Použité symboly Použitá varovná upozornění 4 2 Bezpečnostní pokyny 4 3 Použití z hlediska určení6 3.1 Oblast nasazení Omezení oblasti použití 6 4 Funkce Výstupní funkce Hystereze Výstupní funkce Okénko Výstupní funkce analogová 6 5 Montáž Montážní podmínky Místo montáže Montážní příslušenství 8 6 Elektrické připojení 9 7 Ovládací a signalizační prvky 9 8 Menu Struktura menu Vysvětlení menu Stav při dodání Hlavní menu Rozšířené funkce 14 9 Parametrizace Parametrizace všeobecně Nastavení hodnoty parametru Proměna z roviny menu 1 na rovinu menu Elektronický zámek Zadat délku tyče (přístroj ve stavu při dodání) Volné zavedení výšky nádoby Provést vyvážení (nastavení) na prázdnou nádobu Provést vyvážení (nastavení) na referenční hladinu. 19 2

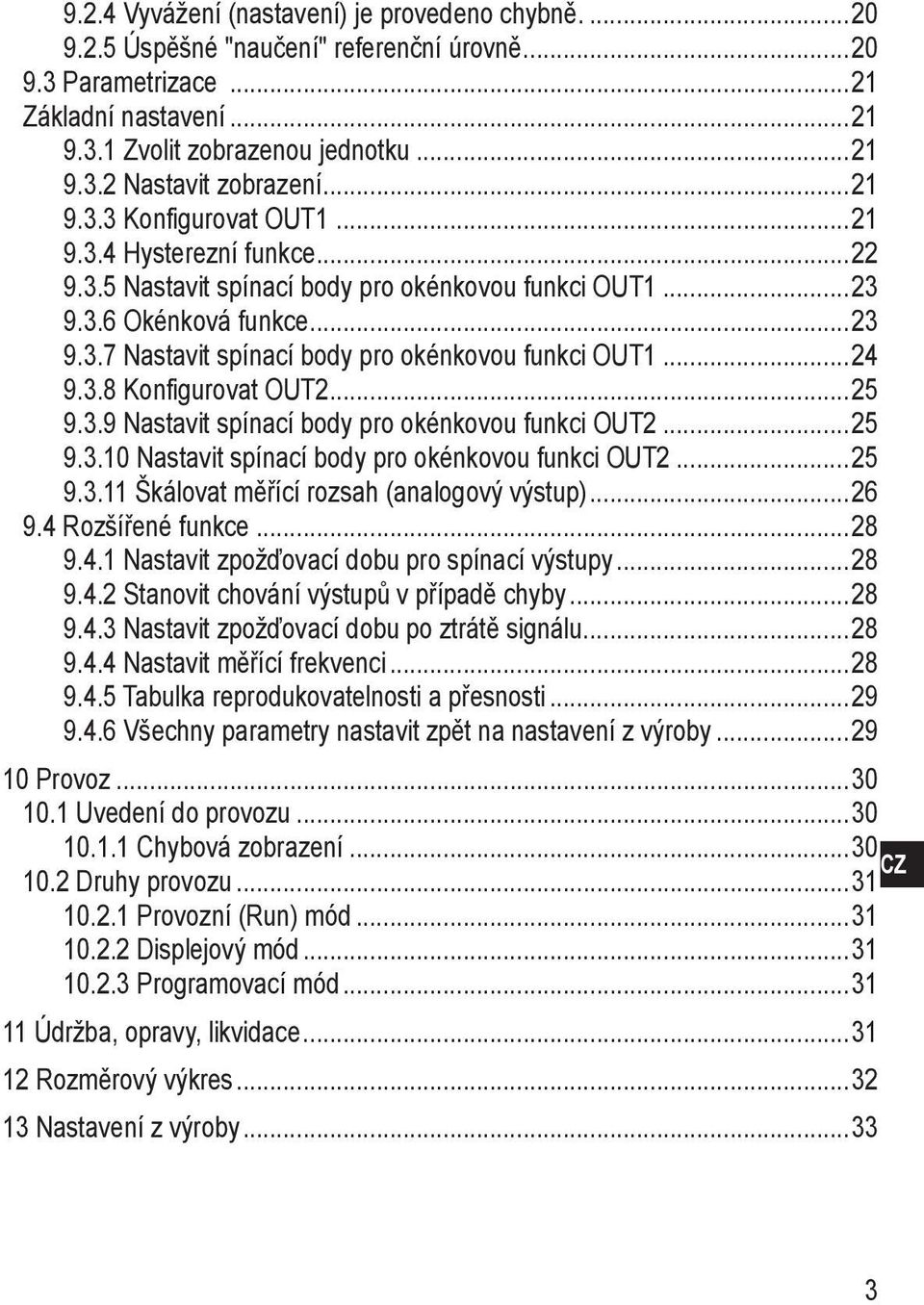

3 9.2.4 Vyvážení (nastavení) je provedeno chybně Úspěšné "naučení" referenční úrovně Parametrizace 21 Základní nastavení Zvolit zobrazenou jednotku Nastavit zobrazení Konfigurovat OUT Hysterezní funkce Nastavit spínací body pro okénkovou funkci OUT Okénková funkce Nastavit spínací body pro okénkovou funkci OUT Konfigurovat OUT Nastavit spínací body pro okénkovou funkci OUT Nastavit spínací body pro okénkovou funkci OUT Škálovat měřící rozsah (analogový výstup) Rozšířené funkce Nastavit zpožďovací dobu pro spínací výstupy Stanovit chování výstupů v případě chyby Nastavit zpožďovací dobu po ztrátě signálu Nastavit měřící frekvenci Tabulka reprodukovatelnosti a přesnosti Všechny parametry nastavit zpět na nastavení z výroby Provoz Uvedení do provozu Chybová zobrazení Druhy provozu Provozní (Run) mód Displejový mód Programovací mód Údržba, opravy, likvidace Rozměrový výkres Nastavení z výroby 33 3

4 1 Poznámka 1.1 Použité symboly Návod k postupu > reakce, výsledek [ ] Označení tlačítek, spínací plochy nebo indikátory příčný odkaz Důležité upozornění Při nedbání jsou možné chybné funkce nebo poruchy. Informace Doplňující pokyn. 1.2 Použitá varovná upozornění VAROVÁNÍ Varování před těžkým poškozením zdraví osob. Jsou možná smrtelná nebo těžká, nevratná zranění. 2 Bezpečnostní pokyny Před uvedením přístroje do provozu si přečtěte tento dokument, Přesvědčete se, že tento výrobek je bez omezení vhodný pro tuto aplikaci. Nesprávné použití přístroje nebo použití neodpovídající jeho určení mohou vést k poruchám funkce přístroje nebo k nežádoucím následkům jeho aplikace. Proto může montáž, elektrické připojení, uvedení do provozu, obsluhu a údržbu přístroje provádět pouze autorizovaný odborný personál, vyškolený provozovatelem zařízení. Při chybné funkci přístroje se spojte s výrobcem. Zásahy a/nebo změny prováděné na přístroji vedou k vyloučení jakýchkoliv záruk a ručení. 4

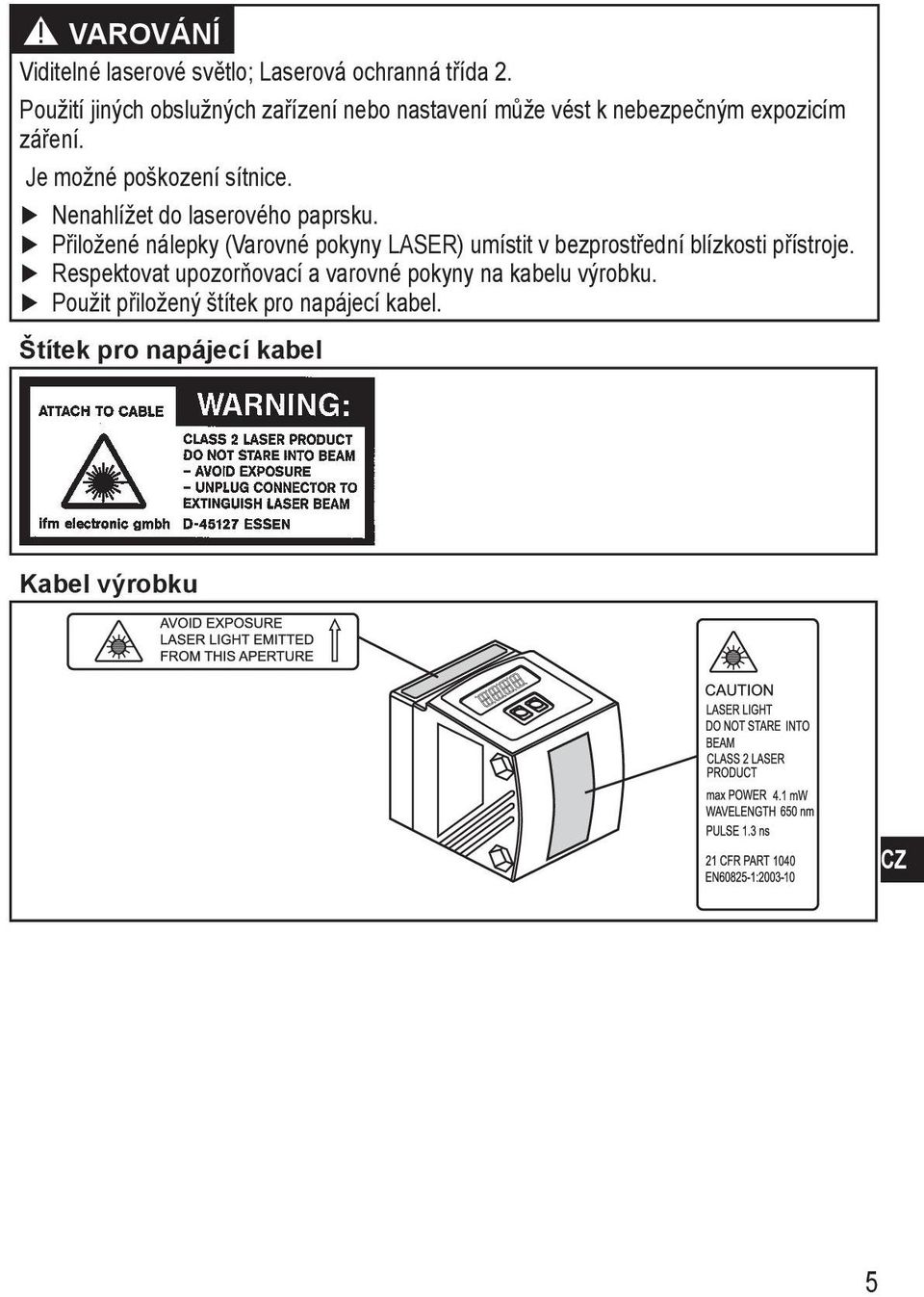

5 VAROVÁNÍ Viditelné laserové světlo; Laserová ochranná třída 2. Použití jiných obslužných zařízení nebo nastavení může vést k nebezpečným expozicím záření. Je možné poškození sítnice. Nenahlížet do laserového paprsku. Přiložené nálepky (Varovné pokyny LASER) umístit v bezprostřední blízkosti přístroje. Respektovat upozorňovací a varovné pokyny na kabelu výrobku. Použit přiložený štítek pro napájecí kabel. Štítek pro napájecí kabel Kabel výrobku 5

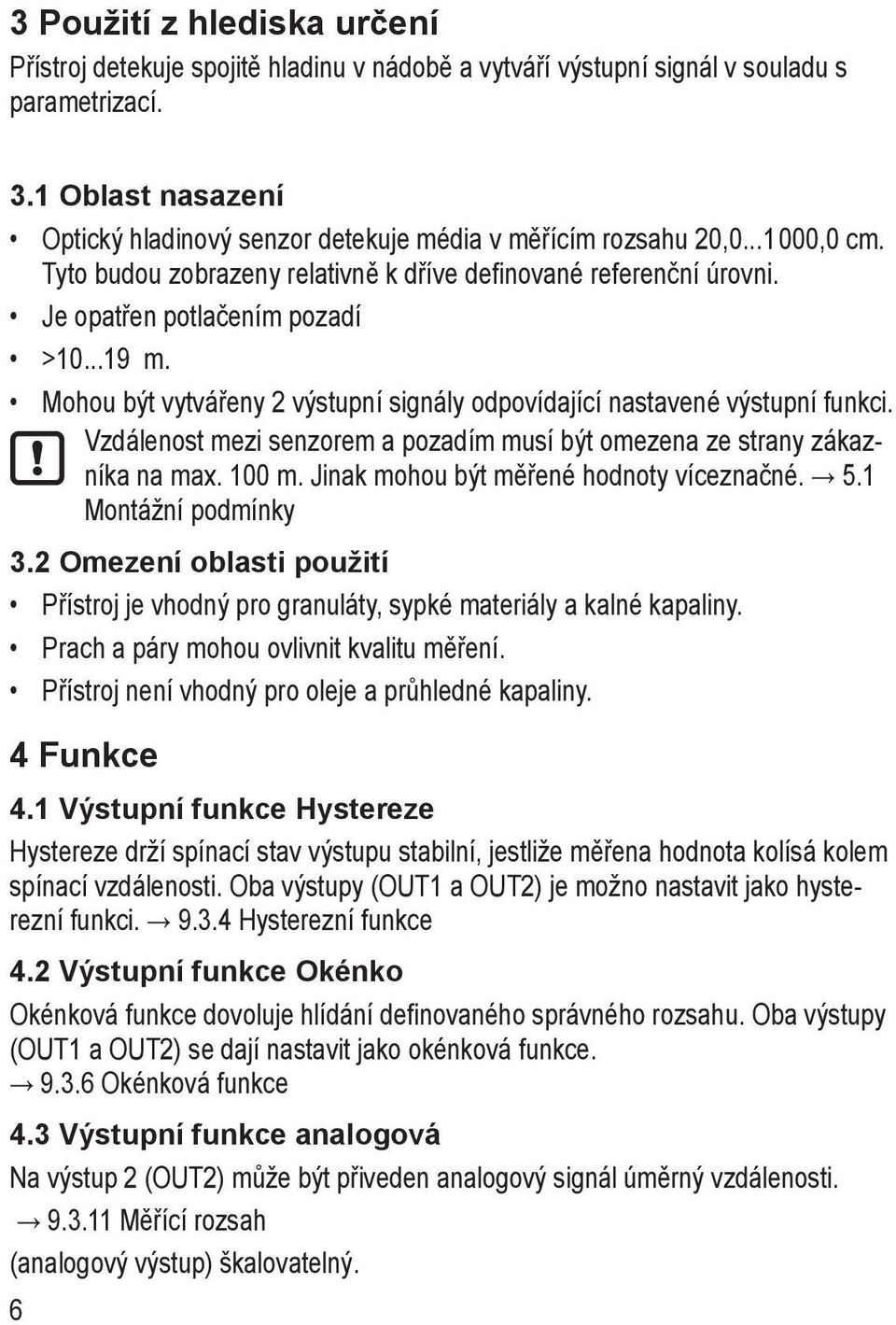

6 3 Použití z hlediska určení Přístroj detekuje spojitě hladinu v nádobě a vytváří výstupní signál v souladu s parametrizací. 3.1 Oblast nasazení Optický hladinový senzor detekuje média v měřícím rozsahu 20, ,0 cm. Tyto budou zobrazeny relativně k dříve definované referenční úrovni. Je opatřen potlačením pozadí > m. Mohou být vytvářeny 2 výstupní signály odpovídající nastavené výstupní funkci. Vzdálenost mezi senzorem a pozadím musí být omezena ze strany zákazníka na max. 100 m. Jinak mohou být měřené hodnoty víceznačné. 5.1 Montážní podmínky 3.2 Omezení oblasti použití Přístroj je vhodný pro granuláty, sypké materiály a kalné kapaliny. Prach a páry mohou ovlivnit kvalitu měření. Přístroj není vhodný pro oleje a průhledné kapaliny. 4 Funkce 4.1 Výstupní funkce Hystereze Hystereze drží spínací stav výstupu stabilní, jestliže měřena hodnota kolísá kolem spínací vzdálenosti. Oba výstupy (OUT1 a OUT2) je možno nastavit jako hysterezní funkci Hysterezní funkce 4.2 Výstupní funkce Okénko Okénková funkce dovoluje hlídání definovaného správného rozsahu. Oba výstupy (OUT1 a OUT2) se dají nastavit jako okénková funkce Okénková funkce 4.3 Výstupní funkce analogová Na výstup 2 (OUT2) může být přiveden analogový signál úměrný vzdálenosti Měřící rozsah (analogový výstup) škalovatelný. 6

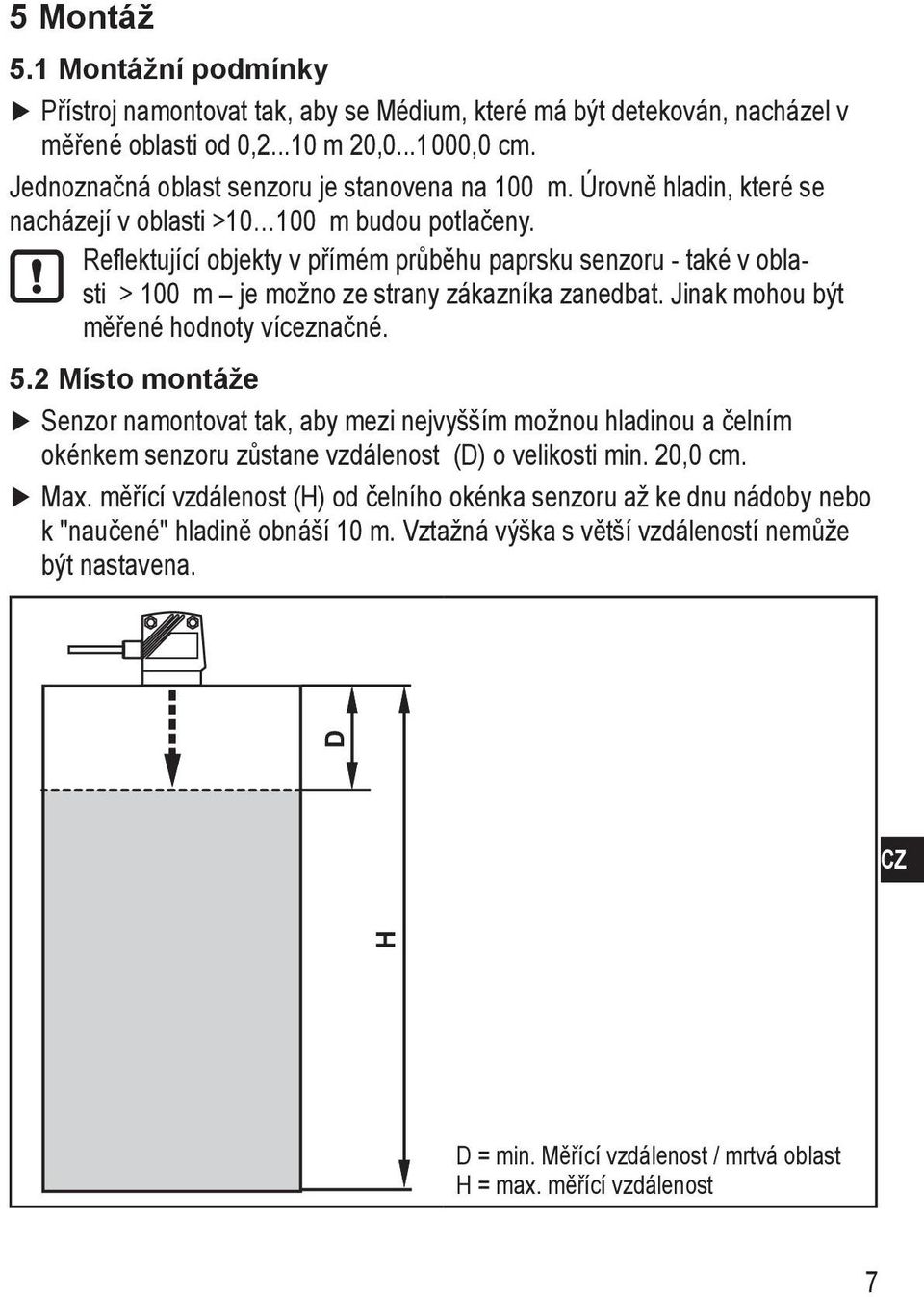

7 5 Montáž 5.1 Montážní podmínky Přístroj namontovat tak, aby se Médium, které má být detekován, nacházel v měřené oblasti od 0, m 20, ,0 cm. Jednoznačná oblast senzoru je stanovena na 100 m. Úrovně hladin, které se nacházejí v oblasti > m budou potlačeny. Reflektující objekty v přímém průběhu paprsku senzoru - také v oblasti > 100 m je možno ze strany zákazníka zanedbat. Jinak mohou být měřené hodnoty víceznačné. 5.2 Místo montáže Senzor namontovat tak, aby mezi nejvyšším možnou hladinou a čelním okénkem senzoru zůstane vzdálenost (D) o velikosti min. 20,0 cm. Max. měřící vzdálenost (H) od čelního okénka senzoru až ke dnu nádoby nebo k "naučené" hladině obnáší 10 m. Vztažná výška s větší vzdáleností nemůže být nastavena. D = min. Měřící vzdálenost / mrtvá oblast H = max. měřící vzdálenost 7

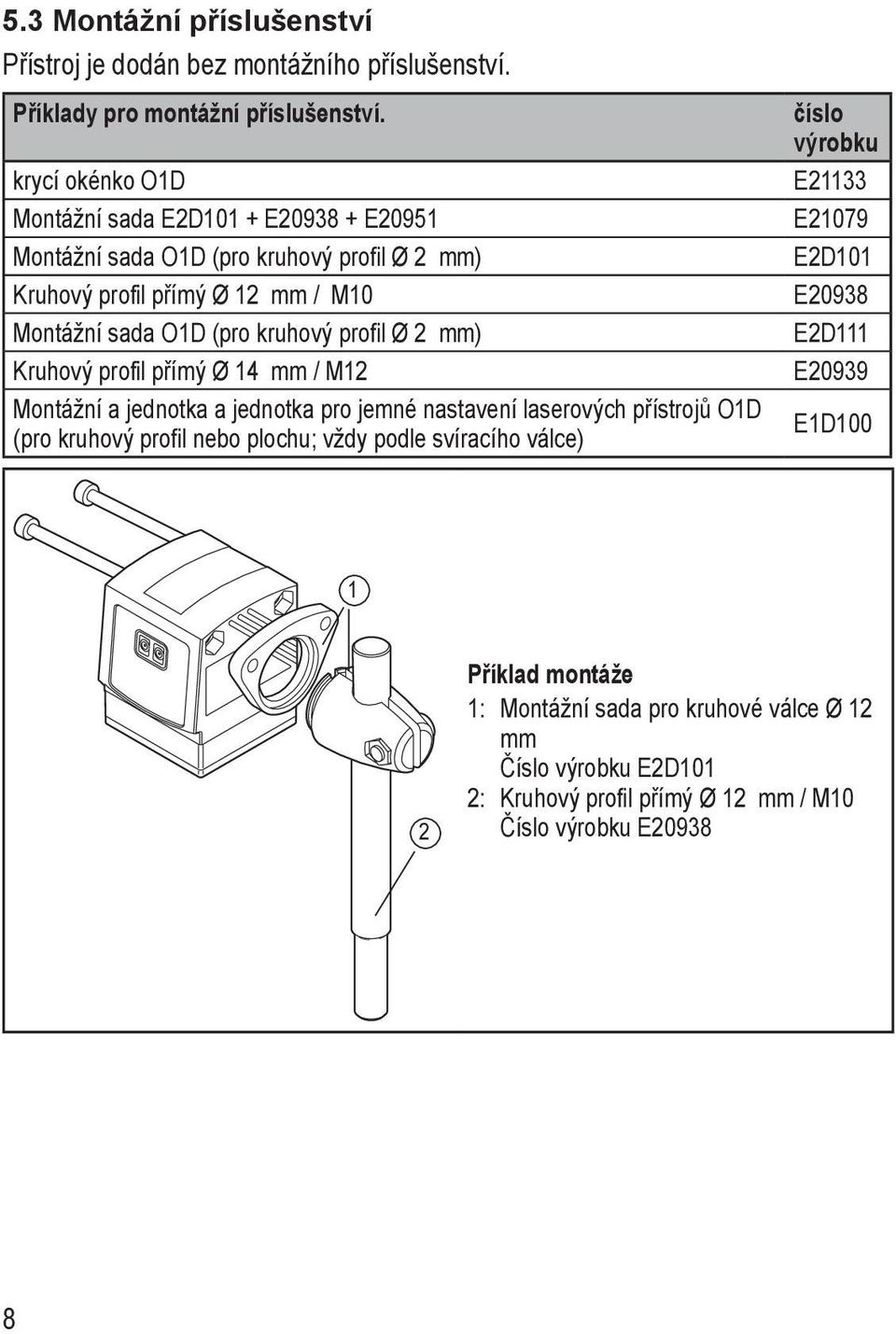

8 5.3 Montážní příslušenství Přístroj je dodán bez montážního příslušenství. Příklady pro montážní příslušenství. krycí okénko O1D Montážní sada E2D101 + E E20951 Montážní sada O1D (pro kruhový profil Ø 2 mm) Kruhový profil přímý Ø 12 mm / M10 Montážní sada O1D (pro kruhový profil Ø 2 mm) Kruhový profil přímý Ø 14 mm / M12 Montážní a jednotka a jednotka pro jemné nastavení laserových přístrojů O1D (pro kruhový profil nebo plochu; vždy podle svíracího válce) číslo výrobku E21133 E21079 E2D101 E20938 E2D111 E20939 E1D Příklad montáže 1: Montážní sada pro kruhové válce Ø 12 mm Číslo výrobku E2D101 2: Kruhový profil přímý Ø 12 mm / M10 Číslo výrobku E

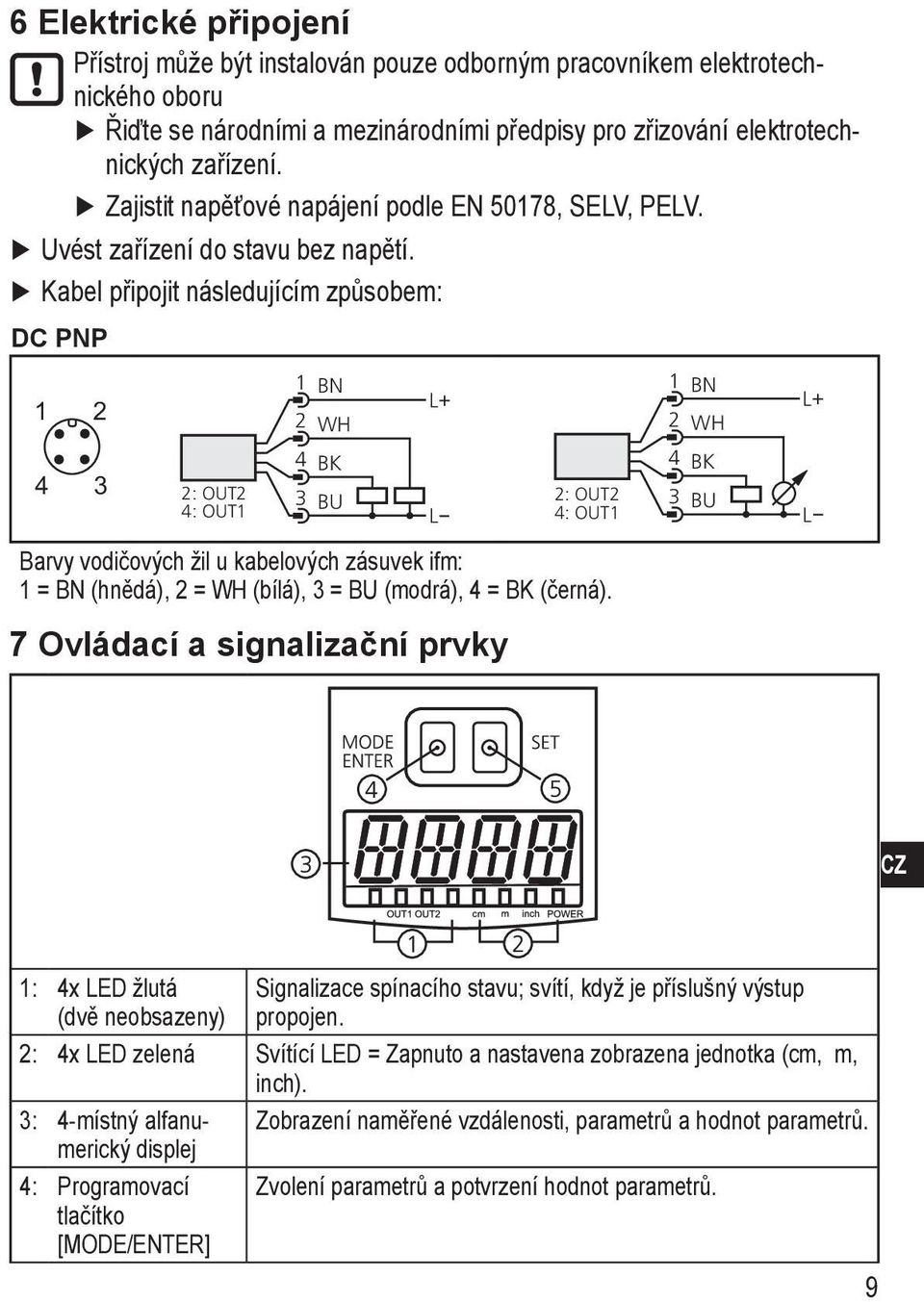

9 6 Elektrické připojení Přístroj může být instalován pouze odborným pracovníkem elektrotechnického oboru Řiďte se národními a mezinárodními předpisy pro zřizování elektrotechnických zařízení. Zajistit napěťové napájení podle EN 50178, SELV, PELV. Uvést zařízení do stavu bez napětí. Kabel připojit následujícím způsobem: DC PNP Barvy vodičových žil u kabelových zásuvek ifm: 1 = BN (hnědá), 2 = WH (bílá), 3 = BU (modrá), 4 = BK (černá). 7 Ovládací a signalizační prvky 1: 4x LED žlutá (dvě neobsazeny) Signalizace spínacího stavu; svítí, když je příslušný výstup propojen. 2: 4x LED zelená Svítící LED = Zapnuto a nastavena zobrazena jednotka (cm, m, inch). 3: 4-místný alfanumerický Zobrazení naměřené vzdálenosti, parametrů a hodnot parametrů. displej 4: Programovací tlačítko [MODE/ENTER] Zvolení parametrů a potvrzení hodnot parametrů. 9

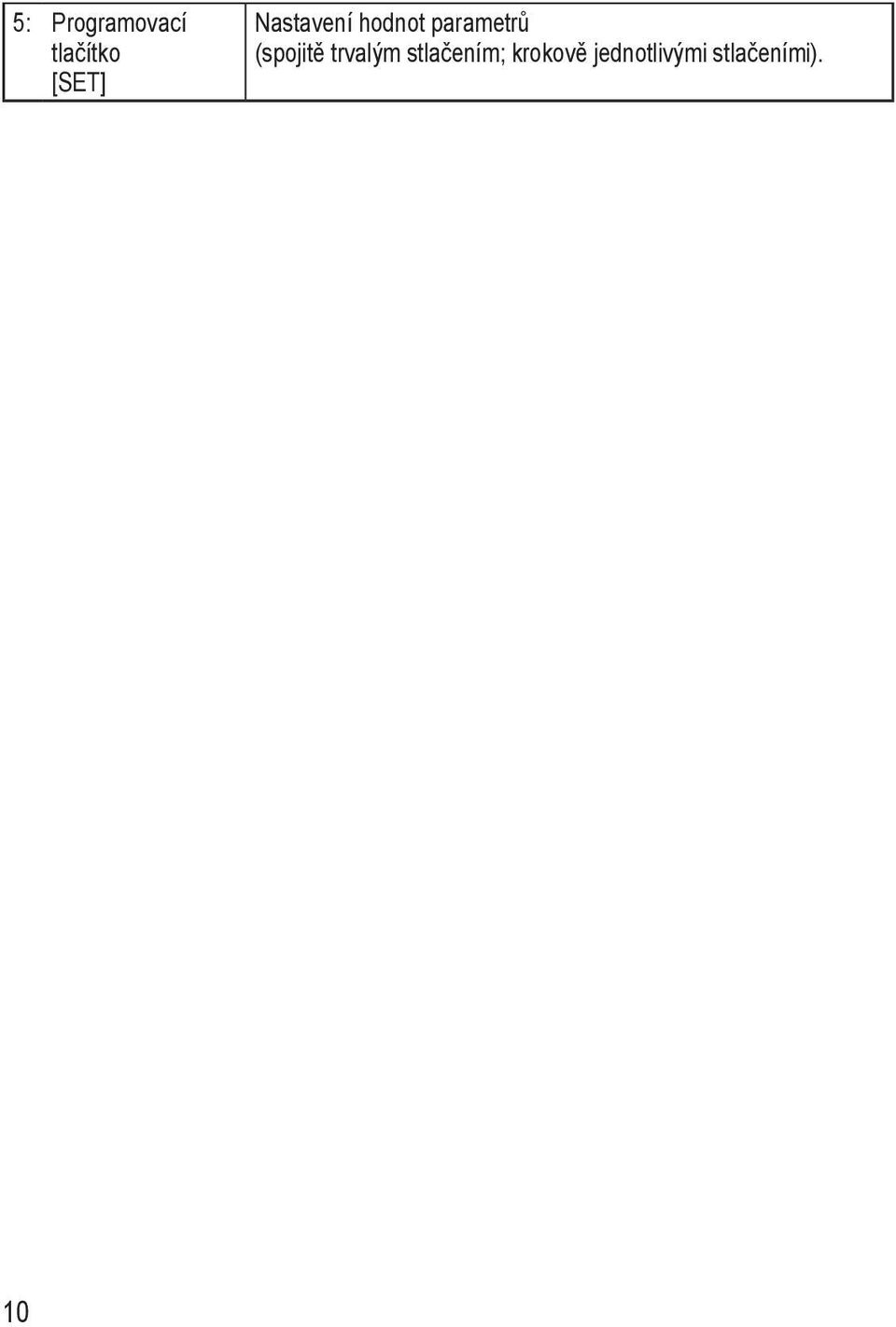

10 5: Programovací tlačítko [SET] Nastavení hodnot parametrů (spojitě trvalým stlačením; krokově jednotlivými stlačeními). 10

11 8 Menu 8.1 Struktura menu 1: Stav při dodání 2: Provozní (Run) mód 3: Hlavní menu 4: Rozšířené funkce = [MODE / ENTER] = [SET] 11

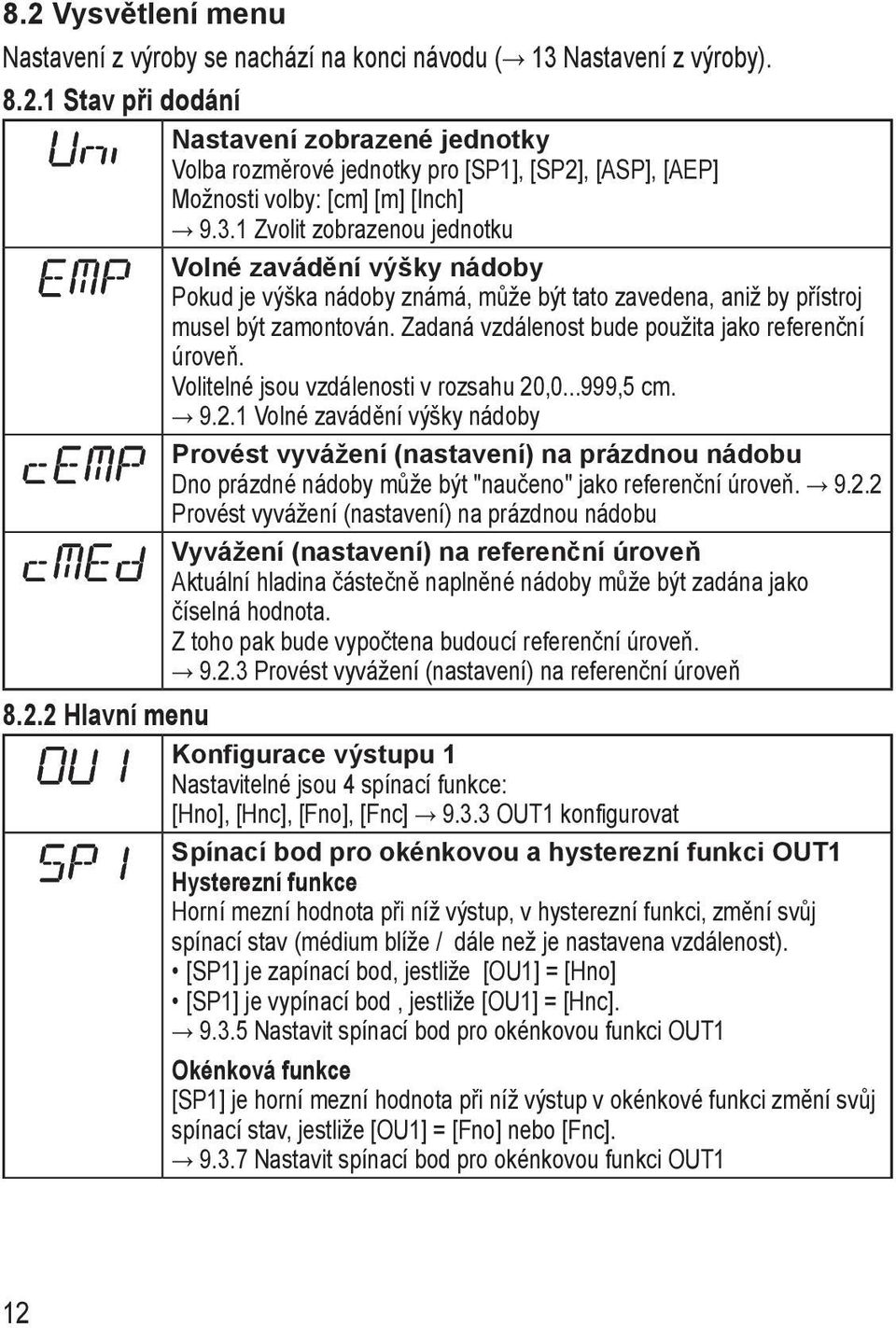

12 8.2 Vysvětlení menu Nastavení z výroby se nachází na konci návodu ( 13 Nastavení z výroby) Stav při dodání Nastavení zobrazené jednotky Volba rozměrové jednotky pro [SP1], [SP2], [ASP], [AEP] Možnosti volby: [cm] [m] [Inch] Zvolit zobrazenou jednotku Volné zavádění výšky nádoby Pokud je výška nádoby známá, může být tato zavedena, aniž by přístroj musel být zamontován. Zadaná vzdálenost bude použita jako referenční úroveň. Volitelné jsou vzdálenosti v rozsahu 20, ,5 cm Volné zavádění výšky nádoby Provést vyvážení (nastavení) na prázdnou nádobu Dno prázdné nádoby může být "naučeno" jako referenční úroveň Provést vyvážení (nastavení) na prázdnou nádobu Vyvážení (nastavení) na referenční úroveň Aktuální hladina částečně naplněné nádoby může být zadána jako číselná hodnota. Z toho pak bude vypočtena budoucí referenční úroveň Provést vyvážení (nastavení) na referenční úroveň Hlavní menu Konfigurace výstupu 1 Nastavitelné jsou 4 spínací funkce: [Hno], [Hnc], [Fno], [Fnc] OUT1 konfigurovat Spínací bod pro okénkovou a hysterezní funkci OUT1 Hysterezní funkce Horní mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav (médium blíže / dále než je nastavena vzdálenost). [SP1] je zapínací bod, jestliže [OU1] = [Hno] [SP1] je vypínací bod, jestliže [OU1] = [Hnc] Nastavit spínací bod pro okénkovou funkci OUT1 Okénková funkce [SP1] je horní mezní hodnota při níž výstup v okénkové funkci změní svůj spínací stav, jestliže [OU1] = [Fno] nebo [Fnc] Nastavit spínací bod pro okénkovou funkci OUT1 12

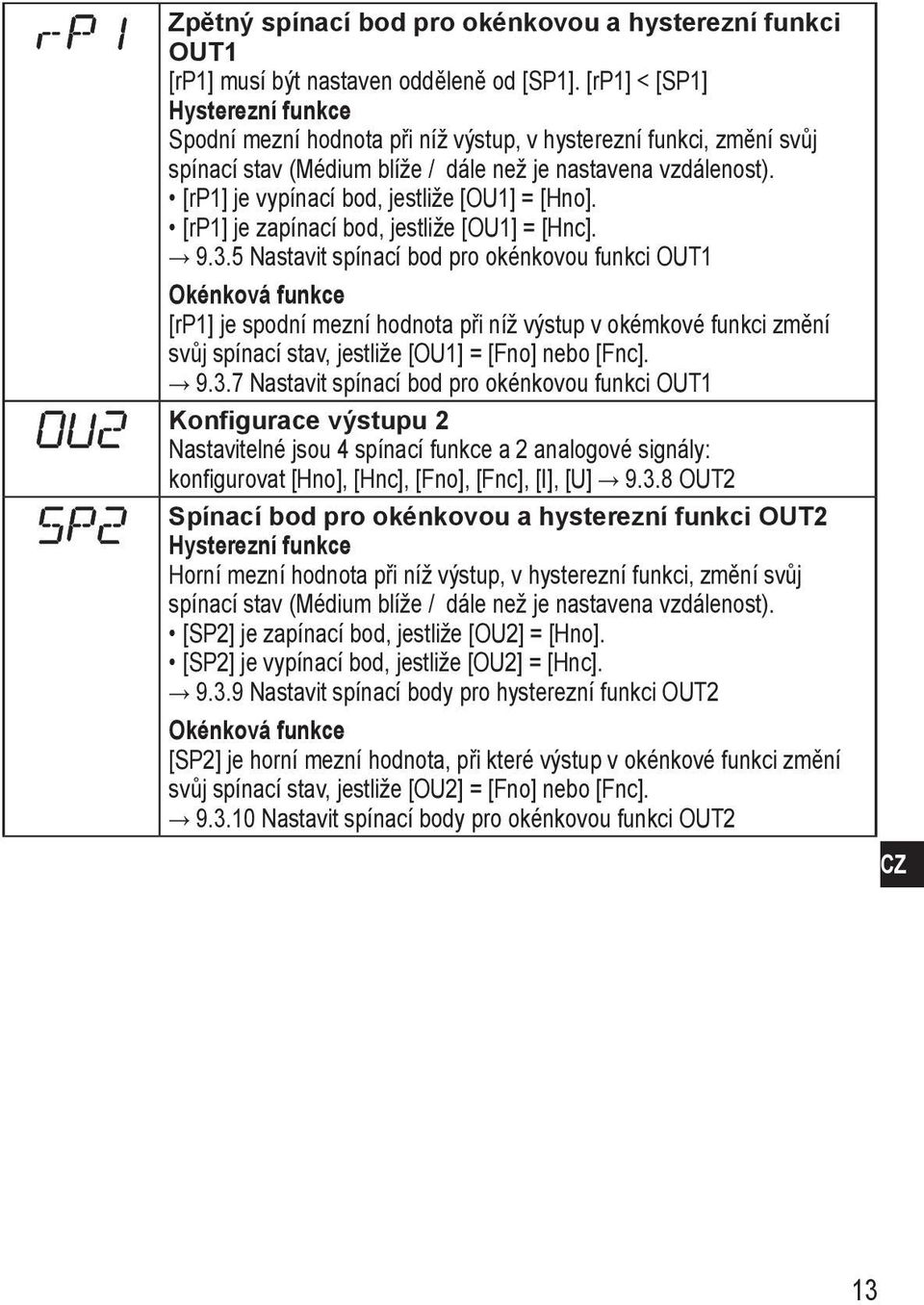

13 Zpětný spínací bod pro okénkovou a hysterezní funkci OUT1 [rp1] musí být nastaven odděleně od [SP1]. [rp1] < [SP1] Hysterezní funkce Spodní mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav (Médium blíže / dále než je nastavena vzdálenost). [rp1] je vypínací bod, jestliže [OU1] = [Hno]. [rp1] je zapínací bod, jestliže [OU1] = [Hnc] Nastavit spínací bod pro okénkovou funkci OUT1 Okénková funkce [rp1] je spodní mezní hodnota při níž výstup v okémkové funkci změní svůj spínací stav, jestliže [OU1] = [Fno] nebo [Fnc] Nastavit spínací bod pro okénkovou funkci OUT1 Konfigurace výstupu 2 Nastavitelné jsou 4 spínací funkce a 2 analogové signály: konfigurovat [Hno], [Hnc], [Fno], [Fnc], [I], [U] OUT2 Spínací bod pro okénkovou a hysterezní funkci OUT2 Hysterezní funkce Horní mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav (Médium blíže / dále než je nastavena vzdálenost). [SP2] je zapínací bod, jestliže [OU2] = [Hno]. [SP2] je vypínací bod, jestliže [OU2] = [Hnc] Nastavit spínací body pro hysterezní funkci OUT2 Okénková funkce [SP2] je horní mezní hodnota, při které výstup v okénkové funkci změní svůj spínací stav, jestliže [OU2] = [Fno] nebo [Fnc] Nastavit spínací body pro okénkovou funkci OUT2 13

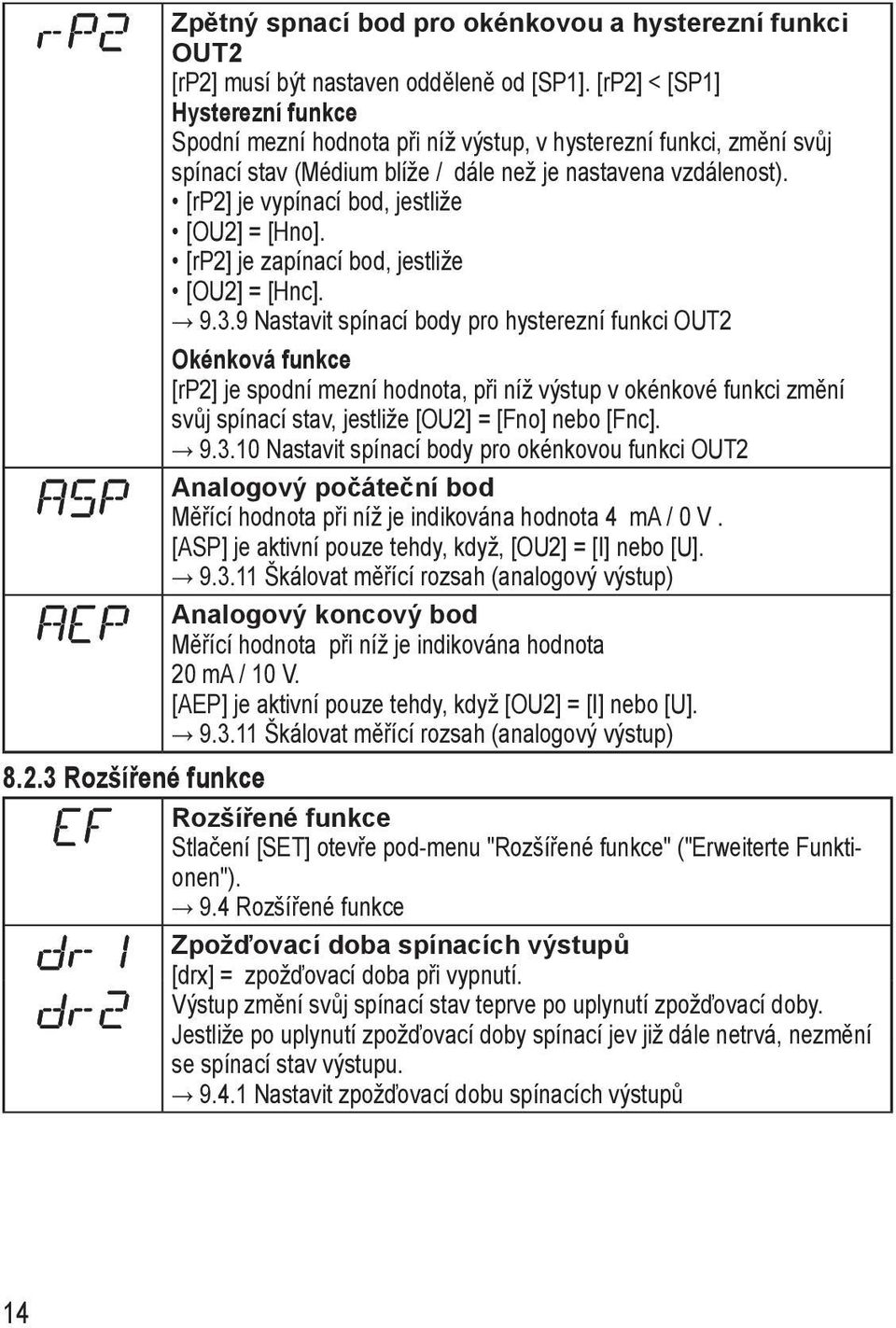

14 Zpětný spnací bod pro okénkovou a hysterezní funkci OUT2 [rp2] musí být nastaven odděleně od [SP1]. [rp2] < [SP1] Hysterezní funkce Spodní mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav (Médium blíže / dále než je nastavena vzdálenost). [rp2] je vypínací bod, jestliže [OU2] = [Hno]. [rp2] je zapínací bod, jestliže [OU2] = [Hnc] Nastavit spínací body pro hysterezní funkci OUT2 Okénková funkce [rp2] je spodní mezní hodnota, při níž výstup v okénkové funkci změní svůj spínací stav, jestliže [OU2] = [Fno] nebo [Fnc] Nastavit spínací body pro okénkovou funkci OUT2 Analogový počáteční bod Měřící hodnota při níž je indikována hodnota 4 ma / 0 V. [ASP] je aktivní pouze tehdy, když, [OU2] = [I] nebo [U] Škálovat měřící rozsah (analogový výstup) Analogový koncový bod Měřící hodnota při níž je indikována hodnota 20 ma / 10 V. [AEP] je aktivní pouze tehdy, když [OU2] = [I] nebo [U] Škálovat měřící rozsah (analogový výstup) Rozšířené funkce Rozšířené funkce Stlačení [SET] otevře pod-menu "Rozšířené funkce" ("Erweiterte Funktionen"). 9.4 Rozšířené funkce Zpožďovací doba spínacích výstupů [drx] = zpožďovací doba při vypnutí. Výstup změní svůj spínací stav teprve po uplynutí zpožďovací doby. Jestliže po uplynutí zpožďovací doby spínací jev již dále netrvá, nezmění se spínací stav výstupu Nastavit zpožďovací dobu spínacích výstupů 14

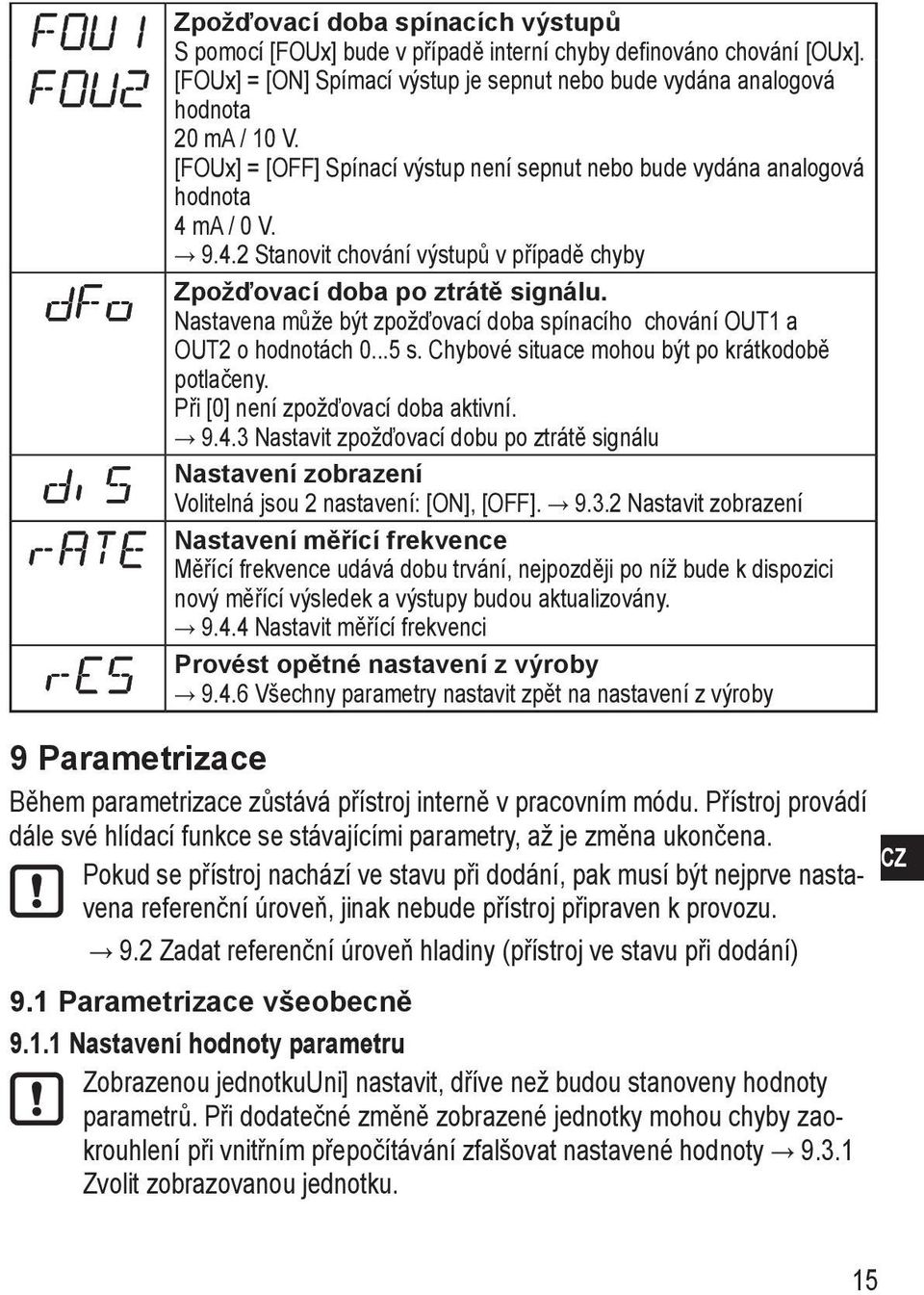

15 Zpožďovací doba spínacích výstupů S pomocí [FOUx] bude v případě interní chyby definováno chování [OUx]. [FOUx] = [ON] Spímací výstup je sepnut nebo bude vydána analogová hodnota 20 ma / 10 V. [FOUx] = [OFF] Spínací výstup není sepnut nebo bude vydána analogová hodnota 4 ma / 0 V Stanovit chování výstupů v případě chyby Zpožďovací doba po ztrátě signálu. Nastavena může být zpožďovací doba spínacího chování OUT1 a OUT2 o hodnotách s. Chybové situace mohou být po krátkodobě potlačeny. Při [0] není zpožďovací doba aktivní Nastavit zpožďovací dobu po ztrátě signálu Nastavení zobrazení Volitelná jsou 2 nastavení: [ON], [OFF] Nastavit zobrazení Nastavení měřící frekvence Měřící frekvence udává dobu trvání, nejpozději po níž bude k dispozici nový měřící výsledek a výstupy budou aktualizovány Nastavit měřící frekvenci Provést opětné nastavení z výroby Všechny parametry nastavit zpět na nastavení z výroby 9 Parametrizace Během parametrizace zůstává přístroj interně v pracovním módu. Přístroj provádí dále své hlídací funkce se stávajícími parametry, až je změna ukončena. Pokud se přístroj nachází ve stavu při dodání, pak musí být nejprve nastavena referenční úroveň, jinak nebude přístroj připraven k provozu. 9.2 Zadat referenční úroveň hladiny (přístroj ve stavu při dodání) 9.1 Parametrizace všeobecně Nastavení hodnoty parametru Zobrazenou jednotkuuni] nastavit, dříve než budou stanoveny hodnoty parametrů. Při dodatečné změně zobrazené jednotky mohou chyby zaokrouhlení při vnitřním přepočítávání zfalšovat nastavené hodnoty Zvolit zobrazovanou jednotku. 15

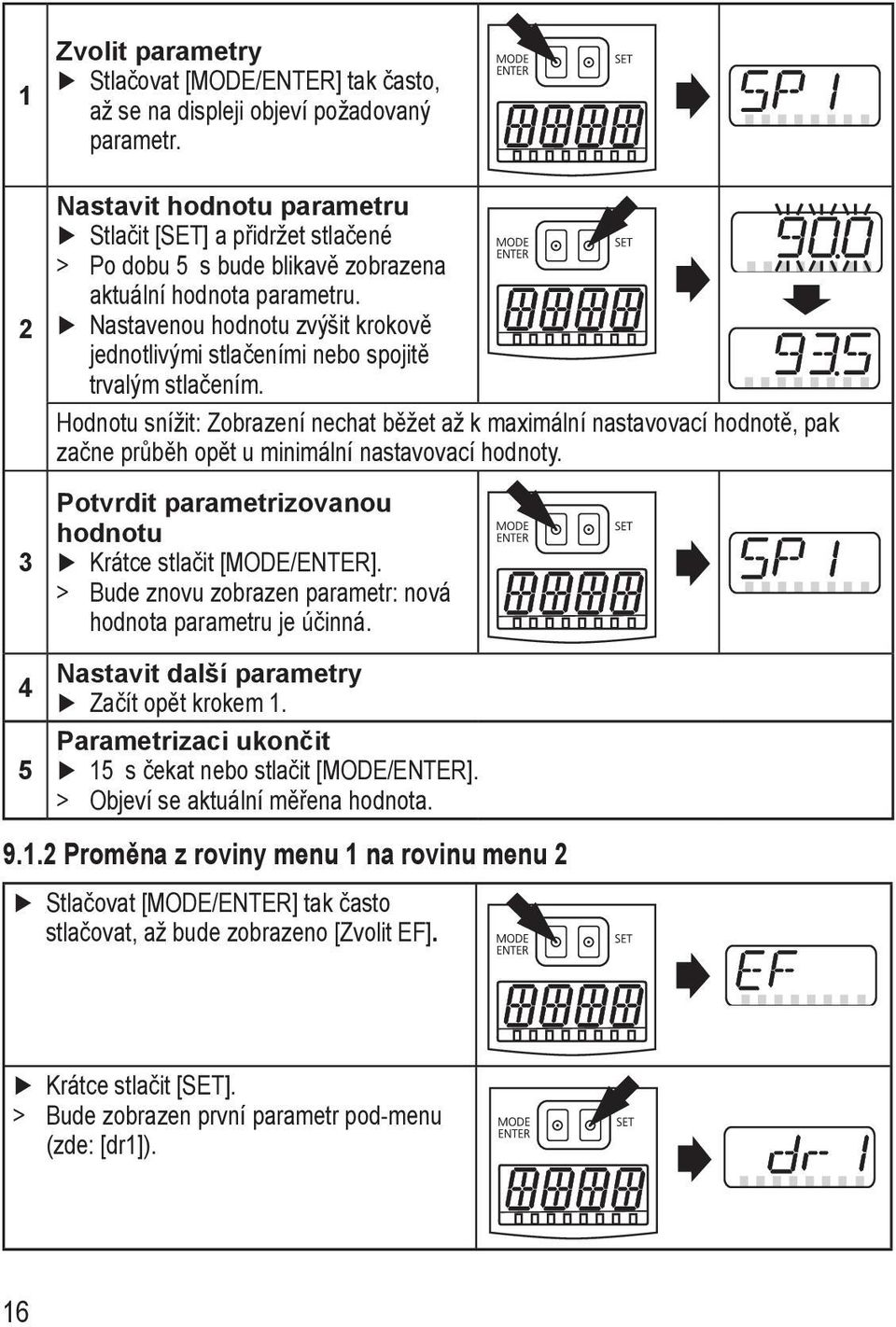

16 1 Zvolit parametry Stlačovat [MODE/ENTER] tak často, až se na displeji objeví požadovaný parametr Nastavit hodnotu parametru Stlačit [SET] a přidržet stlačené >> Po dobu 5 s bude blikavě zobrazena aktuální hodnota parametru. Nastavenou hodnotu zvýšit krokově jednotlivými stlačeními nebo spojitě trvalým stlačením. Hodnotu snížit: Zobrazení nechat běžet až k maximální nastavovací hodnotě, pak začne průběh opět u minimální nastavovací hodnoty. Potvrdit parametrizovanou hodnotu Krátce stlačit [MODE/ENTER]. >> Bude znovu zobrazen parametr: nová hodnota parametru je účinná. Nastavit další parametry Začít opět krokem 1. Parametrizaci ukončit 15 s čekat nebo stlačit [MODE/ENTER]. >> Objeví se aktuální měřena hodnota Proměna z roviny menu 1 na rovinu menu 2 Stlačovat [MODE/ENTER] tak často stlačovat, až bude zobrazeno [Zvolit EF]. Krátce stlačit [SET]. >> Bude zobrazen první parametr pod-menu (zde: [dr1]). 16

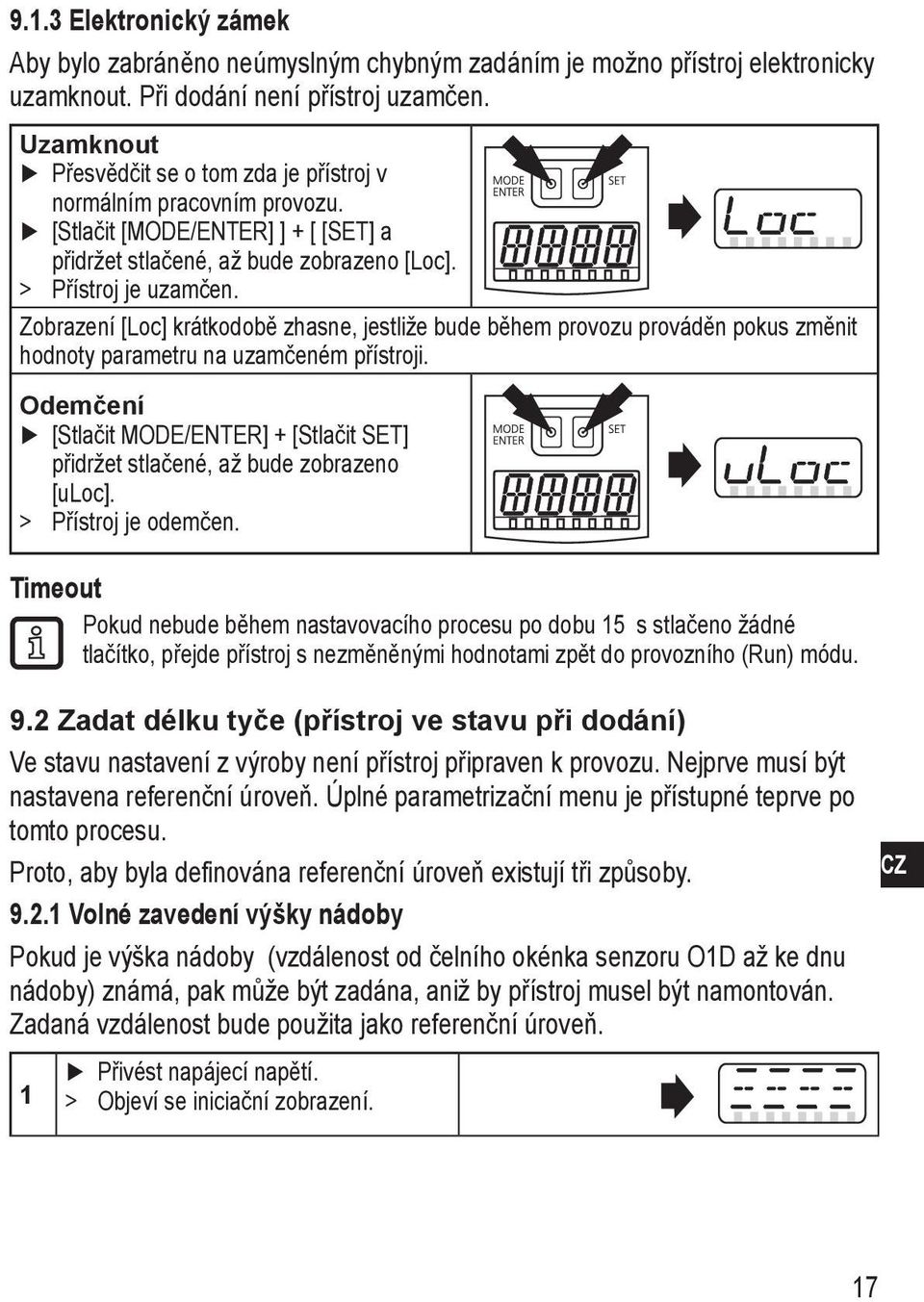

17 9.1.3 Elektronický zámek Aby bylo zabráněno neúmyslným chybným zadáním je možno přístroj elektronicky uzamknout. Při dodání není přístroj uzamčen. Uzamknout Přesvědčit se o tom zda je přístroj v normálním pracovním provozu. [Stlačit [MODE/ENTER] ] + [ [SET] a přidržet stlačené, až bude zobrazeno [Loc]. >> Přístroj je uzamčen. Zobrazení [Loc] krátkodobě zhasne, jestliže bude během provozu prováděn pokus změnit hodnoty parametru na uzamčeném přístroji. Odemčení [Stlačit MODE/ENTER] + [Stlačit SET] přidržet stlačené, až bude zobrazeno [uloc]. >> Přístroj je odemčen. Timeout Pokud nebude během nastavovacího procesu po dobu 15 s stlačeno žádné tlačítko, přejde přístroj s nezměněnými hodnotami zpět do provozního (Run) módu. 9.2 Zadat délku tyče (přístroj ve stavu při dodání) Ve stavu nastavení z výroby není přístroj připraven k provozu. Nejprve musí být nastavena referenční úroveň. Úplné parametrizační menu je přístupné teprve po tomto procesu. Proto, aby byla definována referenční úroveň existují tři způsoby Volné zavedení výšky nádoby Pokud je výška nádoby (vzdálenost od čelního okénka senzoru O1D až ke dnu nádoby) známá, pak může být zadána, aniž by přístroj musel být namontován. Zadaná vzdálenost bude použita jako referenční úroveň. 1 Přivést napájecí napětí. >> Objeví se iniciační zobrazení. 17

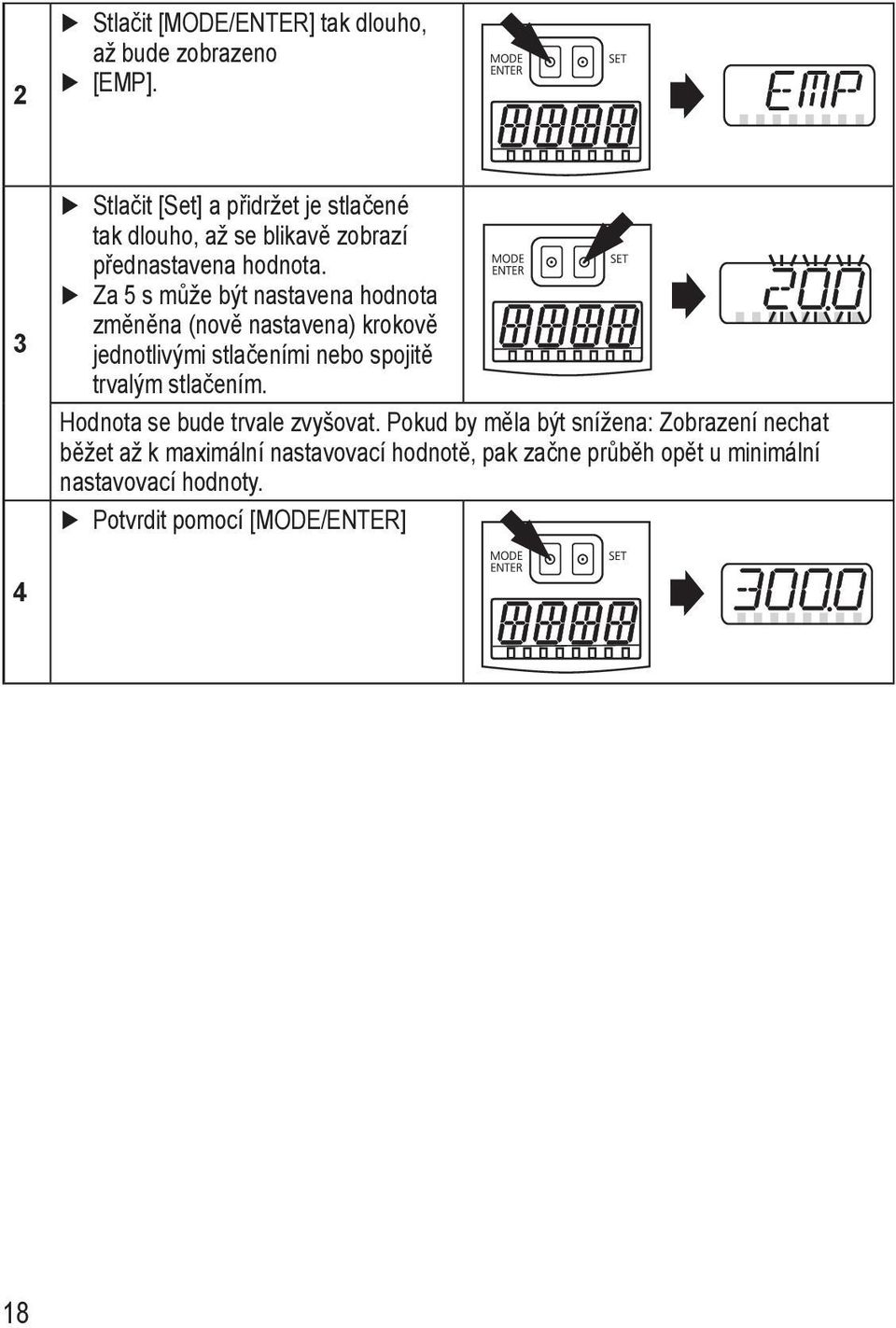

18 2 Stlačit [MODE/ENTER] tak dlouho, až bude zobrazeno [EMP]. 3 Stlačit [Set] a přidržet je stlačené tak dlouho, až se blikavě zobrazí přednastavena hodnota. Za 5 s může být nastavena hodnota změněna (nově nastavena) krokově jednotlivými stlačeními nebo spojitě trvalým stlačením. Hodnota se bude trvale zvyšovat. Pokud by měla být snížena: Zobrazení nechat běžet až k maximální nastavovací hodnotě, pak začne průběh opět u minimální nastavovací hodnoty. Potvrdit pomocí [MODE/ENTER] 4 18

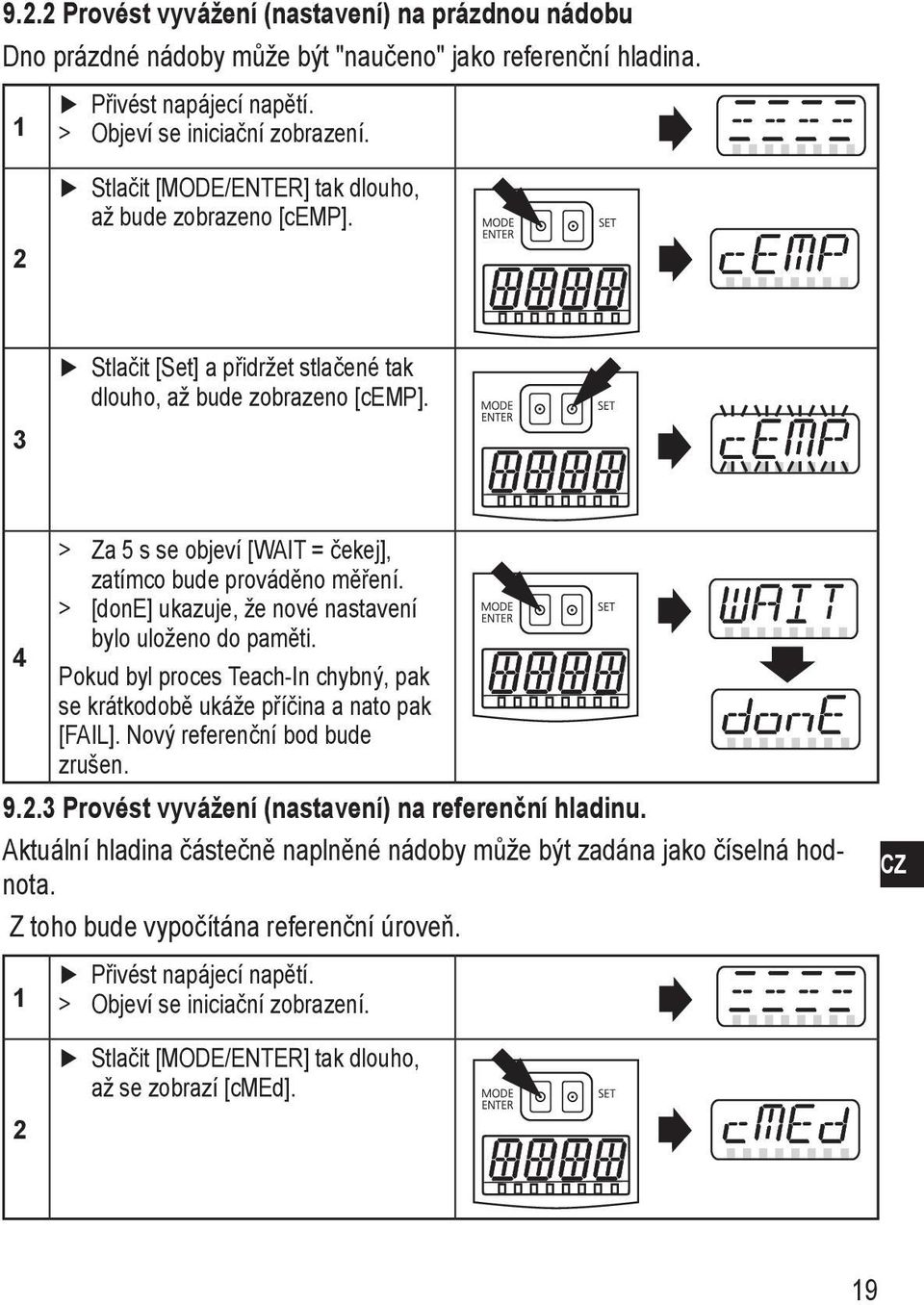

19 9.2.2 Provést vyvážení (nastavení) na prázdnou nádobu Dno prázdné nádoby může být "naučeno" jako referenční hladina. 1 Přivést napájecí napětí. >> Objeví se iniciační zobrazení. 2 Stlačit [MODE/ENTER] tak dlouho, až bude zobrazeno [cemp]. 3 Stlačit [Set] a přidržet stlačené tak dlouho, až bude zobrazeno [cemp]. 4 >> Za 5 s se objeví [WAIT = čekej], zatímco bude prováděno měření. >> [done] ukazuje, že nové nastavení bylo uloženo do paměti. Pokud byl proces Teach-In chybný, pak se krátkodobě ukáže příčina a nato pak [FAIL]. Nový referenční bod bude zrušen Provést vyvážení (nastavení) na referenční hladinu. Aktuální hladina částečně naplněné nádoby může být zadána jako číselná hodnota. Z toho bude vypočítána referenční úroveň. 1 Přivést napájecí napětí. >> Objeví se iniciační zobrazení. 2 Stlačit [MODE/ENTER] tak dlouho, až se zobrazí [cmed]. 19

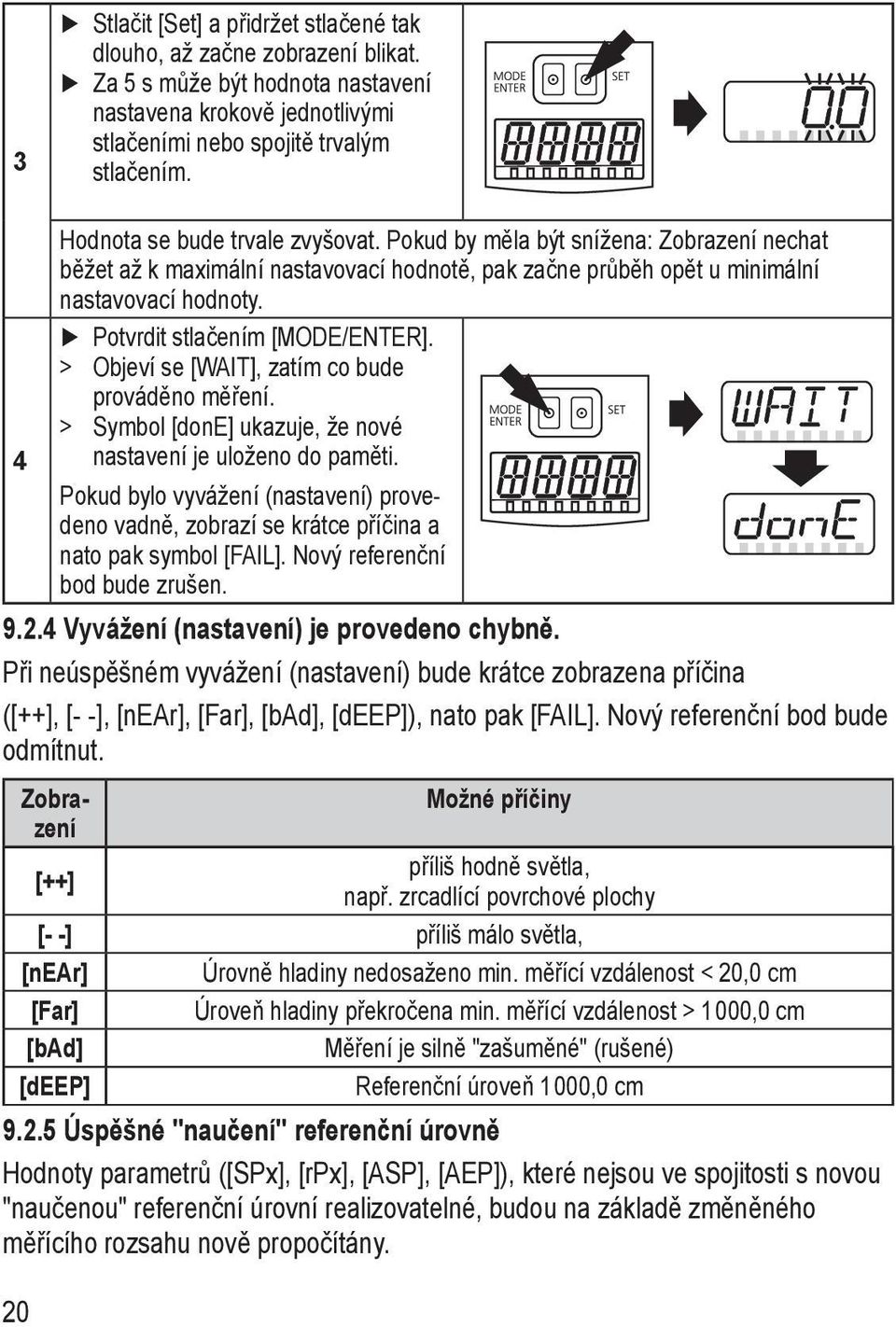

20 3 Stlačit [Set] a přidržet stlačené tak dlouho, až začne zobrazení blikat. Za 5 s může být hodnota nastavení nastavena krokově jednotlivými stlačeními nebo spojitě trvalým stlačením Hodnota se bude trvale zvyšovat. Pokud by měla být snížena: Zobrazení nechat běžet až k maximální nastavovací hodnotě, pak začne průběh opět u minimální nastavovací hodnoty. Potvrdit stlačením [MODE/ENTER]. >> Objeví se [WAIT], zatím co bude prováděno měření. >> Symbol [done] ukazuje, že nové nastavení je uloženo do paměti. Pokud bylo vyvážení (nastavení) provedeno vadně, zobrazí se krátce příčina a nato pak symbol [FAIL]. Nový referenční bod bude zrušen Vyvážení (nastavení) je provedeno chybně. Při neúspěšném vyvážení (nastavení) bude krátce zobrazena příčina ([++], [- -], [near], [Far], [bad], [deep]), nato pak [FAIL]. Nový referenční bod bude odmítnut. Zobrazení Možné příčiny [++] příliš hodně světla, např. zrcadlící povrchové plochy [- -] příliš málo světla, [near] Úrovně hladiny nedosaženo min. měřící vzdálenost < 20,0 cm [Far] Úroveň hladiny překročena min. měřící vzdálenost > 1000,0 cm [bad] Měření je silně "zašuměné" (rušené) [deep] Referenční úroveň 1000,0 cm Úspěšné "naučení" referenční úrovně Hodnoty parametrů ([SPx], [rpx], [ASP], [AEP]), které nejsou ve spojitosti s novou "naučenou" referenční úrovní realizovatelné, budou na základě změněného měřícího rozsahu nově propočítány.

21 9.3 Parametrizace Základní nastavení Zvolit zobrazenou jednotku [Uni] nastavit dříve než budou stanoveny hodnoty parametrů [SPx], [nspx], [FSPx], [ASP], [AEP. Při dodatečné změně zobrazené jednotky mohou chyby zaokrouhlení při vnitřním přepočítávání zfalšovat nastavené hodnoty. Změnit na [EF]. [Zvolit Uni] a nastavit rozměrovou jednotku. Volba rozměrové jednotky: [cm], [m], [Inch] Potvrdit stlačením [MODE/ENTER]. >> Zvolena jednotka bude zobrazena na displeji zelenou LED Nastavit zobrazení Zaměnit na [EF]. [dis] a provést nastavení. Volitelná jsou 2 nastavení: [ON] = zobrazení měřící hodnoty je v módu Run zapnuto. Aktualizace měřících hodnot každých 600 ms [OFF] = Zobrazení měřených hodnot je v provozním (Run) módu vypnuto. Stlačením jednoho tlačítka bude po dobu 15 s zobrazena aktuální měřena hodnota. Aktualizace měřených hodnot se týká pouze zobrazení. Nemá vliv na výstupy. LED zůstanou aktivní i při vypnutém zobrazení Konfigurovat OUT1 [OU1] Zvolit a nastavit spínací funkce. Spínací funkce: [Hno] = hysterezní funkce / no (spínač) [Hnc] = hysterezní funkce / nc (rozpínač) [Fno] = okénková funkce / no (spínač) [Fnc] = okénková funkce / nc (rozpínač) Tlačítkem [ MODE/ENTER] potvrdit. 21

22 9.3.4 Hysterezní funkce Výstupy změní svůj spínací stav při překročení nebo nedosažení nastavených spínacích mezí. Vzdálenost mezi spínacím a zpětným spínacím bodem je hystereze. Hystereze drží spínací stav výstupu stabilní, jestliže měřena hodnota kolísá kolem spínací vzdálenosti. Příklad Hno 1. Při výstupní funkci [Hno] bude výstup při překročení zapínacího bodu [SPx] sepnut při stoupající hladině. 2. Jestliže hladina opět klesá, přepne výstup zpět teprve tehdy, když zpětného spínacího bodu [rpx] nebude dosaženo. Zpětný spínací bod [rpx] je menší než zapínací bod [SPx]. 1 2 [SPx] = Zapínací bod; [rpx] = zpětný spínací bod HY = Hystereze Když byla zvolena výstupní funkce [Hnc] jsou spínací (zapínací) a zpětný (odpojovací) spínací bod zaměněny. Výstup sepne při stoupající hladině OFF. Klesne-li hladina opět pod [rpx],sepne výstup ON Spínací stav výstupů Výstupní funkce Úroveň hladiny (L) Spínací stav [Hno] L > [SPx] uzavřen L < [rpx] otevřen [Hnc] L > [SPx] otevřen L < [rpx] uzavřen 22

23 9.3.5 Nastavit spínací body pro okénkovou funkci OUT1 Pod [OU1] zvolit výstupní funkci [Hno] nebo [Hnc]. Tlačítkem [ MODE/ENTER] potvrdit. [Zvolit SP1] a nastavit spínací bod. [Zvolit rp1] a nastavit zpětný spínací bod Okénková funkce Pro každý z obou výstupů (OUT1 / OUT2) je možno definovat okénko pro rozpoznání média. Výstup sepne, jestliže bude médium rozpoznán Pokud se médium pohybuje mezi spodní mezní hodnotou [rpx] a horní mezní hodnotou [SPx], pak je výstup uzavřen (jestliže [OUx] = [Fno]). FE = okénko; HY = Hystereze*; [SPx] = horní mezní hodnota; [rpx] = spodní mezní hodnota 23

24 Výstup rozpojí, jestliže bude médium rozpoznán Pokud se měřící hodnota pohybuje mezi spodní mezní hodnotou [rpx] a horní mezní hodnotou [SPx], pak je výstup otevřen (jestliže [OUx] = [Fnc]). *na obou okénkových mezích je vždy realizována spínací hystreze. Ta není konfigurovatelná, ale je závislá od vzdálenosti a rychlosti (počtu) měření. FE = okénko; HY = Hystereze*; [SPx] = horní mezní hodnota; [rpx] = spodní mezní hodnota Spínací stav výstupů Výstupní funkce Úroveň hladiny (L) Spínací stav L < [SPx] [Fno] L > [rpx] uzavřen [SPx] < L < [rpx] otevřen L < [SPx] [Fnc] L > [rpx] otevřen [SPx] < L < [rpx] uzavřen Obě okénkové meze [SPx] a [rpx]) pracují se spínací hysterezí Hysterezní funkce / Příklad pro výstupní funkci [Hno] Nastavit spínací body pro okénkovou funkci OUT1 Pod [OU1] zvolit výstupní funkci [Fno] nebo [Fnc]. TlačítkemMODE/ENTER] potvrdit. [Zvolit SP1] a nastavit horní mezní hodnotu. Zvolit [r P1] a nastavit spodní mezní hodnotu. 24

25 9.3.8 Konfigurovat OUT2 [Zvolit OU2]. Nastavit spínací funkce nebo analogové signály: [Hno] = hysterezní funkce / no (spínač) [Hnc] = hysterezní funkce / nc (rozpínač) [Fno] = okénková funkce / no (spínač) [Fnc] = okénková funkce / nc (rozpínač) [I] = Spínací výstup analogový ma [U] = Spínací vvýstup analogový V Nastavit spínací body pro okénkovou funkci OUT2 Pod [OU2] zvolit výstupní funkci [Hno] nebo [Hnc]. [Zvolit SP2] a nastavit spínací bod. [Zvolit rp2] a nastavit spínací bod Hysterezní funkce Nastavit spínací body pro okénkovou funkci OUT2 Pod [OU2] zvolit výstupní funkci [Fno] nebo [Fnc]. [Zvolit SP2] a nastavit horní mezní hodnotu. Zvolit [r P2] a nastavit spodní mezní hodnotu. 25

26 Škálovat měřící rozsah (analogový výstup) Pod [OU2 zvolit] [I] nebo [U]. Zvolit [ASP] a nastavit "analogový počáteční bod". Pomocí [ASP] bude stanoveno, při které měřící hodnotě bude mít výstupní signál hodnotu 4 ma / 0 V. Zvolit [AEP] a nastavit "analogový koncový bod Pomocí [AEP] bude stanoveno, při které měřící hodnotě bude mít výstupní signál hodnotu 20 ma / 10 V. Ten může být zvolen také tak, že bude ležet před bodem [ASP]. Tím je možné realizovat sestupnou hranu. Nejmenší vzdálenost mezi [ASP] a [AEP]: 10,0 cm Při minimální vzdálenosti se objeví chybové hlášení "SIZE". 26

27 Proudový výstup ma Nastavení z výroby Měřící rozsah škálovaný MEW = koncová hodnota měřícího rozsahu V nastaveném měřícím rozsahu leží výstupní signál mezi 4 a 20 ma. Dále jsou signalizovány poruchy: Příliš hodně světla nebo médium je velmi blízko: 3,5 ma při vzestupné hraně ([ASP] < [AEP]), 20,5 ma při sestupné hraně ([ASP] > [AEP]). Médium je příliš vzdáleno nebo není vůbec přítomeno: 20,5 ma při vzestupné hraně; 3,5 ma při sestupné hraně. Napěťový výstup V Nastavení z výroby Měřící rozsah škálovaný MEW = koncová hodnota měřícího rozsahu V nastaveném měřícím rozsahu leží výstupní signál mezi 0 a 10 V. 27

28 9.4 Rozšířené funkce Nastavit zpožďovací dobu pro spínací výstupy [Zvolit [ EF]. [Stlačit [ SET], aby bylo možno v menu [EF] provést střídání (změnu). Pomocí [MODE/ENTER] zvolit parametr: [drx] = zpoždění při vypnutí Tlačítkem [SET] nastavit hodnoty parametrů: Nastavovací rozsah [s]: 0 / 0,1...5 s po krocích o 0,1 s (0 = zpožďovací doba není aktivní) Tlačítkem [[ MODE/ENTER] potvrdit Stanovit chování výstupů v případě chyby [Zvolit [ EF]. [Stlačit [ SET], aby bylo možno v menu [EF] provést střídání (změnu). Zvolit [FOUx]. Tlačítkem [SET] nastavit hodnoty parametrů: [ON] = výstup sepne v případě chyby nebo je vydána analogová hodnota 20 ma / 10 V. [OFF] = výstup přepne zpět v případě chyby nebo bude vydána analogová hodnota 4 ma / 0 V Nastavit zpožďovací dobu po ztrátě signálu [Zvolit [EF]. [Stlačit [SET], aby byla v menu [EF] provedeno střídání (změna). Zvolit [dfo]. Tlačítkem [SET] nastavit hodnotu parametru: Nastavovací rozsah [s]: 0,0...1,0...5, Nastavit měřící frekvenci [Zvolit EF]. [Stlačit [SET], aby bylo možno v menu [EF] provést střídání (změnu). Zvolit [rate]. Stlačit [SET] tak dlouho, až začne blikat před-nastavena hodnota měřící frekvence. Zadat hodnotu krokově jednotlivými stlačeními tlačítka [SET]. >> Na displeji se opět objeví [rate]. 28

29 9.4.5 Tabulka reprodukovatelnosti a přesnosti Hodnoty pro měřící frekvenci 15 Hz* Vzdálenost zaměnit bílá Reprodukovatelnost šedá na [cm] 90 % remise 18 % remise bílá 90 % remise Přesnost šedá 18 % remise 20, ,0 ± 0,45 cm ± 0,6 cm ± 1,5 cm ± 1,6 cm 100, ,0 ± 0,5 cm ± 0,8 cm ± 1,5 cm ± 1,8 cm 200, ,0 ± 1,6 cm ± 1,9 cm ± 2,5 cm ± 3 cm 400, ,0 ± 2,4 cm ± 3,3 cm ± 3,5 cm ± 4,5 cm 600, ,0 ± 5,0 cm ± 6,5 cm Hodnoty pro měřící frekvenci 1 Hz* Vzdálenost zaměnit bílá Reprodukovatelnost šedá na [cm] 90 % remise 18 % remise bílá 90 % remise Přesnost šedá 18 % remise 20, ,0 ± 0,40 cm ± 0,45 cm ± 1,4 cm ± 1,5 cm 100, ,0 ± 0,45 cm ± 0,6 cm ± 1,5 cm ± 1,6 cm 200, ,0 ±1,35 cm ± 1,4 cm ± 2,3 cm ± 2,4 cm 400, ,0 ± 1,9 cm ± 2,1 cm ± 2,9 cm ± 3,1 cm 600, ,0 ± 3,7 cm ± 4,7 cm *Snímací vzdálenost na černou (6 % remise) 400,0 cm. Hodnoty platí pro: konstantní prostředí (23 C / 960 hpa) max. rušivé světlo 8 klx min. doba zapnutí 10 minut Všechny parametry nastavit zpět na nastavení z výroby [Zvolit [EF]. [Stlačit [SET], aby zpět v menu byla provedena záměna na [Zvolit EF]. Zvolit [res] Stlačit [SET] a přidržet, tak dlouho, až se objeví [----]. >> Přístroj je převeden zpět do stavu z výroby. >> Na displeji se objeví iniciační zobrazení. 29

30 10 Provoz 10.1 Uvedení do provozu Po montáži, elektrickém připojení a programování prověřit zda přístroj spolehlivě funguje. >> Při správném uvedení do provozu bude zobrazena vzdálenost k objektu. 9.2 Zadat délku tyče (přístroj ve stavu při dodání) Životnost laserové diody: hodin Chybová zobrazení Zobrazení [++] Možné příčiny Spínací výstup Proudový výstup / Napěťový výstup [Hno] [Hnc] [Fno] [Fnc] [ASP] < [AEP] [ASP] > [AEP] příliš hodně světla, např. zrcadlící se povrchy [- -] příliš málo světla, [near] [Far] Úroveň hladiny nedosažena min. měřící vzdálenost < 20,0 cm Úroveň hladiny překročena max. měřící vzdálenost > 1000,0 cm Spínací výstupy mohou být pod [FOUx] postiženy chybnou odpovědí. [ON] = spínací výstup sepnut nebo vydána analogová hodnota 20 ma / 10 V. [OFF] = spínací výstup nesepnut nebo vydána analogová hodnota 4 ma / 0 V Nastavit zpožďovací dobu spínacích výstupů [Errp] Přijatelnost (např. příliš rychlé médium) [SC1] Zkrat ve spínacím výstupu 1 1) 1) [SC2] Zkrat ve spínacím výstupu 2 1) 1) [SC] Zkrat ve všech spínacích výstupech 1) [SC1] nebo [SC] je aktivní pouze tehdy, když výstup 2 je konfigurován jako spínací výstup. 30

31 10.2 Druhy provozu Provozní (Run) mód Provozní (Run) mód odpovídá normálnímu pracovnímu módu. Po zapnutí napájecího napětí se přístroj nachází v módu RUN. Provádí své hlídací funkce a vytváří výstupní signály v souladu s nastavenými parametry. Displej ukazuje aktuální stav hladiny (relativně k referenční úrovní), žluté LED signalizují spínací stav výstupů. Zobrazení orientační hodnoty pro intenzitu signálu Tato hodnota dává podkladové body pro parametrizaci. z provozního (Run) módu, stlačit [SET]. >> Přístroj ukáže orientační hodnotu pro intenzitu signálu (+100 odpovídá bílému médiu, +020 odpovídá šedému médiu) Displejový mód Zobrazení parametrů a nastavených hodnot parametrů. Krátce stlačit [MODE/ENTER]. >> Přístroj přejde do displejového módu. Vnitřně zůstává přístroj v pracovním provozu. Mohou být čteny nastavené hodnoty parametrů: Aby bylo možno "listovat" v parametrech, stlačte krátce [MODE/ENTER]. Aby bylo možno zobrazit příslušnou hodnotu parametru, stlačte krátce [SET]. >> Za 15 s přejde přístroj zpět do provozního (Run) módu Programovací mód Nastavit hodnoty parametru 9.1 Parametrizace všeobecně. 11 Údržba, opravy, likvidace Opravy defektních senzorů může provádět pouze výrobce. Přední okénko přístroje nutno udržovat čisté, zbavené nečistot. Po ukončení využívání přístroje je nutno zlikvidovat jej ekologicky podle platných národních ustanovení. 31

32 12 Rozměrový výkres rozměry v mm 1: 4-místný alfanumerický displej / LED-signalizace funkcí 2: Programovací tlačítka 32

33 13 Nastavení z výroby Ve stavu při dodání není parametrizační menu zobrazeno úplně. Nastavitelné jsou pouze tyto parametrové hodnoty [Uni], [EMP], [cemp], [cmed]. Teprve po nastavení referenční úrovně je přístupné celé parametrizační menu. Parametry Nastavovací rozsah Nastavení z výroby Uni cm, m, Inch cm OU1 Hno, Hnc, Fno, Fnc Hno SP1 20, ,5 100 rp1 20, ,5 80 OU2 Hno, Hnc, Fno, Fnc, I, U I SP2 20, ,5 200 rp2 20, ,5 180 ASP ,5 0 AEP ,5 999,5 dr , s dr , s FOU1 ON ; OFF OFF FOU2 ON ; OFF OFF dfo 0...0, s EMP 20, ,5 20,0 cmed 20, ,5 dis ON ; OFF ON rate Hz Vlastní nastavení Technická data a další informace pod zvolte Vaši zemi vyhledejte datový list: 33
