Installation and Operation Manual Wireless Digital Camera (DIG-01-BZ)

Transkript

1

2 EN Installation and Operation Manual Wireless Digital Camera (DIG-01-BZ) Before operating the unit, please read this manual thoroughly and retain it for future reference! 1. Features 640 x 480 Video resolution (VGA) Video with Audio Compatible with 4W SECURITY Wireless CCTV kit PN Infrared Night Vision Waterproof camera Motion detector 2. Package list 3. Installation choose a place which you wish to protect (Selected place should be well visible but out of reach) mark the points on the wall accordingly with the holes spacing in the camera base drill holes in previously marked points place screw anchors into the holes mount the camera to the wall using provided screws set the camera in desirable position connect the camera to power supply bind camera with wireless USB receiver (product 07656) 4. Specification Imaging Sensor Type: CMOS View Angle: 45 Night Vision Range: 3~5M Consumption Current: 350±50mA Power Supply: DC +5V Operating Temperature: -10 C~+50 C Operating Humidity: 85% RH Waterproof : IP55

3 PL Instrukcja instalacji i obsługi Cyfrowa kamera bezprzewodowa (DIG-01-BZ) Przed rozpoczęciem eksploatacji urządzenia należy dokładnie zapoznać się z instrukcją i zachować ją na przyszłość! 1. Funkcje 640 x 480 rozdzielczość video (VGA) Wideo z dźwiękiem Kompatybilne z 4W SECURITY bezprzewodowym zestawem CCTV PN Tryb nocny w podczerwieni Kamera wodoodporna Detektor ruchu 2. Zawartość opakowania 3. Instalacja wybierz miejsce, które chcesz chronić (Wybrane miejsce powinno być dobrze widoczne, ale poza zasięgiem) zaznacz punkty na ścianie zgodnie z rozstawem otworów w podstawie kamery wywierć otwory we wcześniej wyznaczonych punktach umieść kołki w miejscach otworów zamontuj kamerę na ścianie za pomocą załączonych śrub ustaw kamerę w pożądanej pozycji podłącz aparat do zasilacza kamera łączy się z bezprzewodowym odbiornikiem USB (produkt 07656) 4. Specyfikacja Typ matrycy: CMOS Kąt widzenia: 45 Zakres nocnego widzenia: 3~5M Pobór prądu: 350±50mA Zasilanie: DC +5V Temperatura pracy: -10 C~+50 C Wilgotność pracy: 85% RH Wodoodporność: IP 55

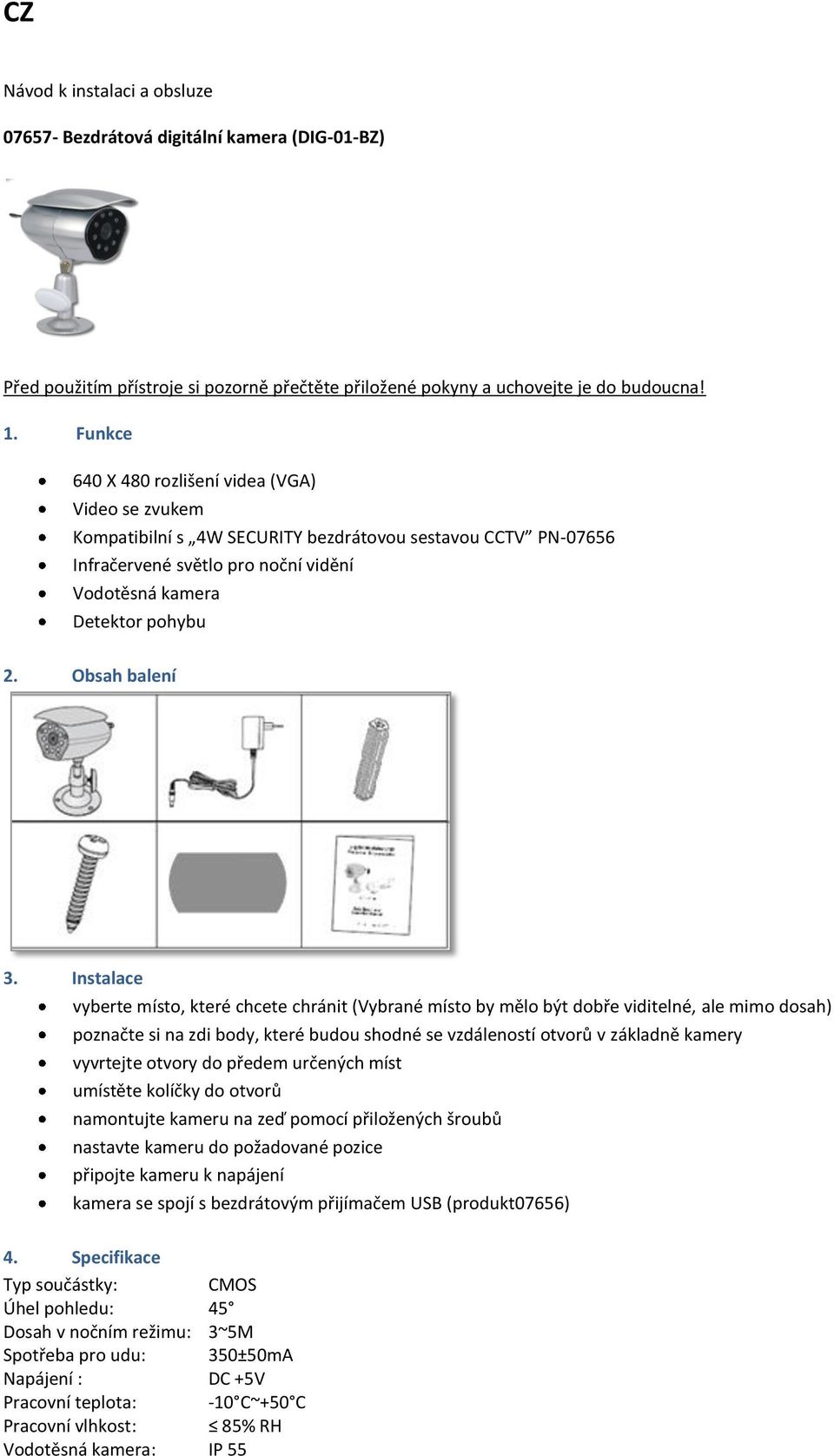

4 CZ Návod k instalaci a obsluze Bezdrátová digitální kamera (DIG-01-BZ) Před použitím přístroje si pozorně přečtěte přiložené pokyny a uchovejte je do budoucna! 1. Funkce 640 X 480 rozlišení videa (VGA) Video se zvukem Kompatibilní s 4W SECURITY bezdrátovou sestavou CCTV PN Infračervené světlo pro noční vidění Vodotěsná kamera Detektor pohybu 2. Obsah balení 3. Instalace vyberte místo, které chcete chránit (Vybrané místo by mělo být dobře viditelné, ale mimo dosah) poznačte si na zdi body, které budou shodné se vzdáleností otvorů v základně kamery vyvrtejte otvory do předem určených míst umístěte kolíčky do otvorů namontujte kameru na zeď pomocí přiložených šroubů nastavte kameru do požadované pozice připojte kameru k napájení kamera se spojí s bezdrátovým přijímačem USB (produkt07656) 4. Specifikace Typ součástky: CMOS Úhel pohledu: 45 Dosah v nočním režimu: 3~5M Spotřeba pro udu: 350±50mA Napájení : DC +5V Pracovní teplota: -10 C~+50 C Pracovní vlhkost: 85% RH Vodotěsná kamera: IP 55

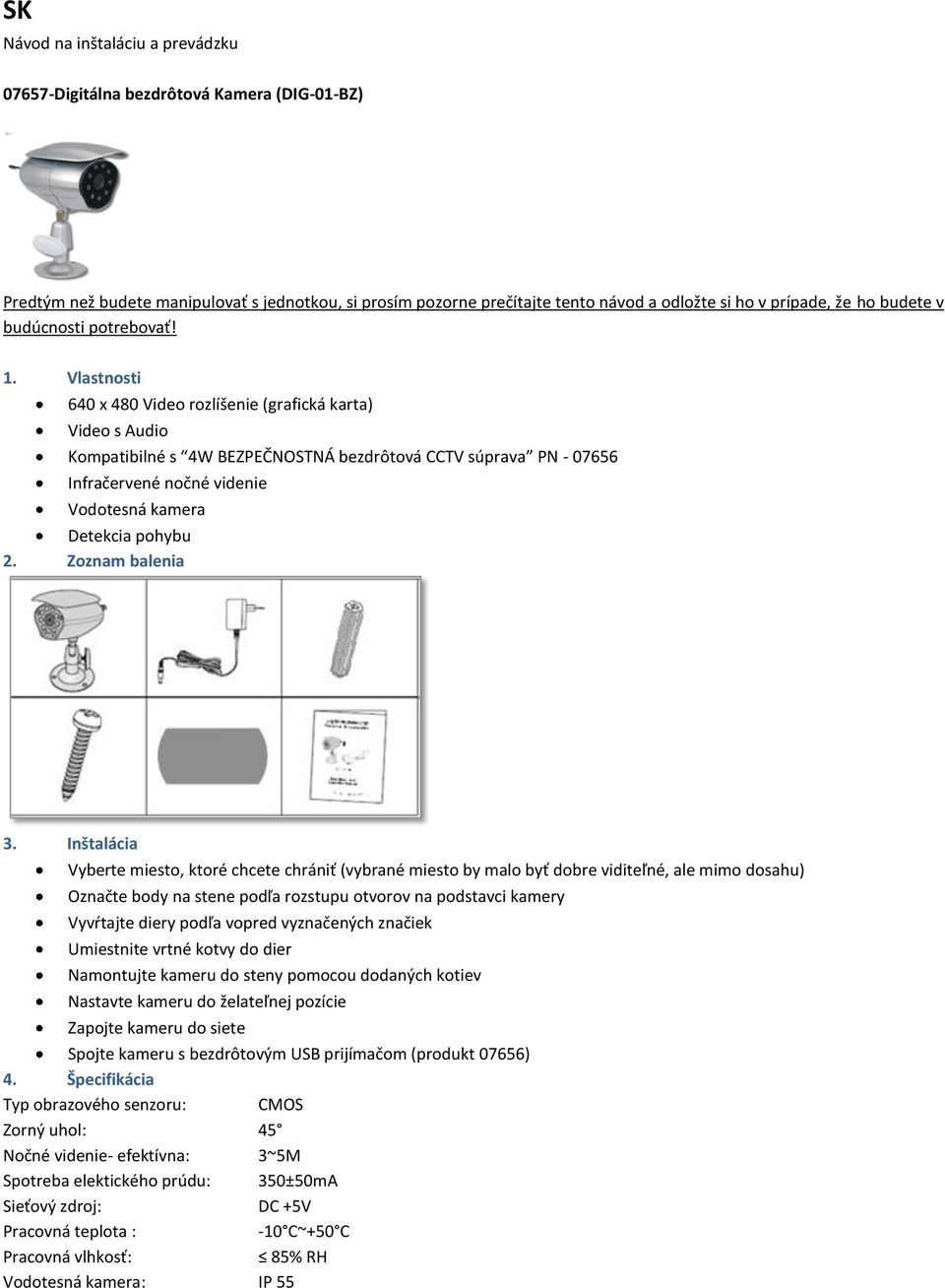

5 SK Návod na inštaláciu a prevádzku Digitálna bezdrôtová Kamera (DIG-01-BZ) Predtým než budete manipulovať s jednotkou, si prosím pozorne prečítajte tento návod a odložte si ho v prípade, že ho budete v budúcnosti potrebovať! 1. Vlastnosti 640 x 480 Video rozlíšenie (grafická karta) Video s Audio Kompatibilné s 4W BEZPEČNOSTNÁ bezdrôtová CCTV súprava PN Infračervené nočné videnie Vodotesná kamera Detekcia pohybu 2. Zoznam balenia 3. Inštalácia Vyberte miesto, ktoré chcete chrániť (vybrané miesto by malo byť dobre viditeľné, ale mimo dosahu) Označte body na stene podľa rozstupu otvorov na podstavci kamery Vyvŕtajte diery podľa vopred vyznačených značiek Umiestnite vrtné kotvy do dier Namontujte kameru do steny pomocou dodaných kotiev Nastavte kameru do želateľnej pozície Zapojte kameru do siete Spojte kameru s bezdrôtovým USB prijímačom (produkt 07656) 4. Špecifikácia Typ obrazového senzoru: CMOS Zorný uhol: 45 Nočné videnie- efektívna: 3~5M Spotreba elektického prúdu: 350±50mA Sieťový zdroj: DC +5V Pracovná teplota : -10 C~+50 C Pracovná vlhkosť: 85% RH Vodotesná kamera: IP 55
