WLM-01B - 0.7W. LED moduly WLM-01B - 0.7W 12V. Specifikace IP SMD LED Modul. Barvy:

Transkript

1 WLM-01B - 0.7W WLM-01B - 0.7W 5050 SMD LED Modul Barvy: Modul WLM-01B je osazen jedním SMD LED typu Zalisované PCB se silným hliníkovým chladičem a perfektní utěsnění je zárukou dlouhé životnosti a odolnosti proti nepříznivým vlivům. Pro snadnou instalaci je modul opatřen oboustrannou 3M lepicí páskou. 5years 146 Specifikace Základní informace El. vlastnosti Optická charakteristika Model Dostupné barvy Teplota chromatičnosti Počet LED / modul Počet modulů / 1 metr Počet modulů / 1 řetězec Provozní teplota Skladovací teplota Spotřeba Napětí Proud Světelný tok Úhel vyzařování Certifikace Krytí WLM-03B Bílá 38.5mm x 28.5mm x 9mm 6000K ~ ~ W 100mA CE, UL, RoHs 5 let nebo hodin* * se vztahuje pouze na moduly, které byly instalovány uvnitř světelných boxů nebo písmen s odolností proti vodě. Maximální počet modulů zapojených v sérii je 50ks napájených z jedné strany nebo 100ks z obou stran - jedním napájecím zdrojem. info@wuliton.eu 1

2 WLM-01B - 0.7W Distribuce světla info@wuliton.eu 2

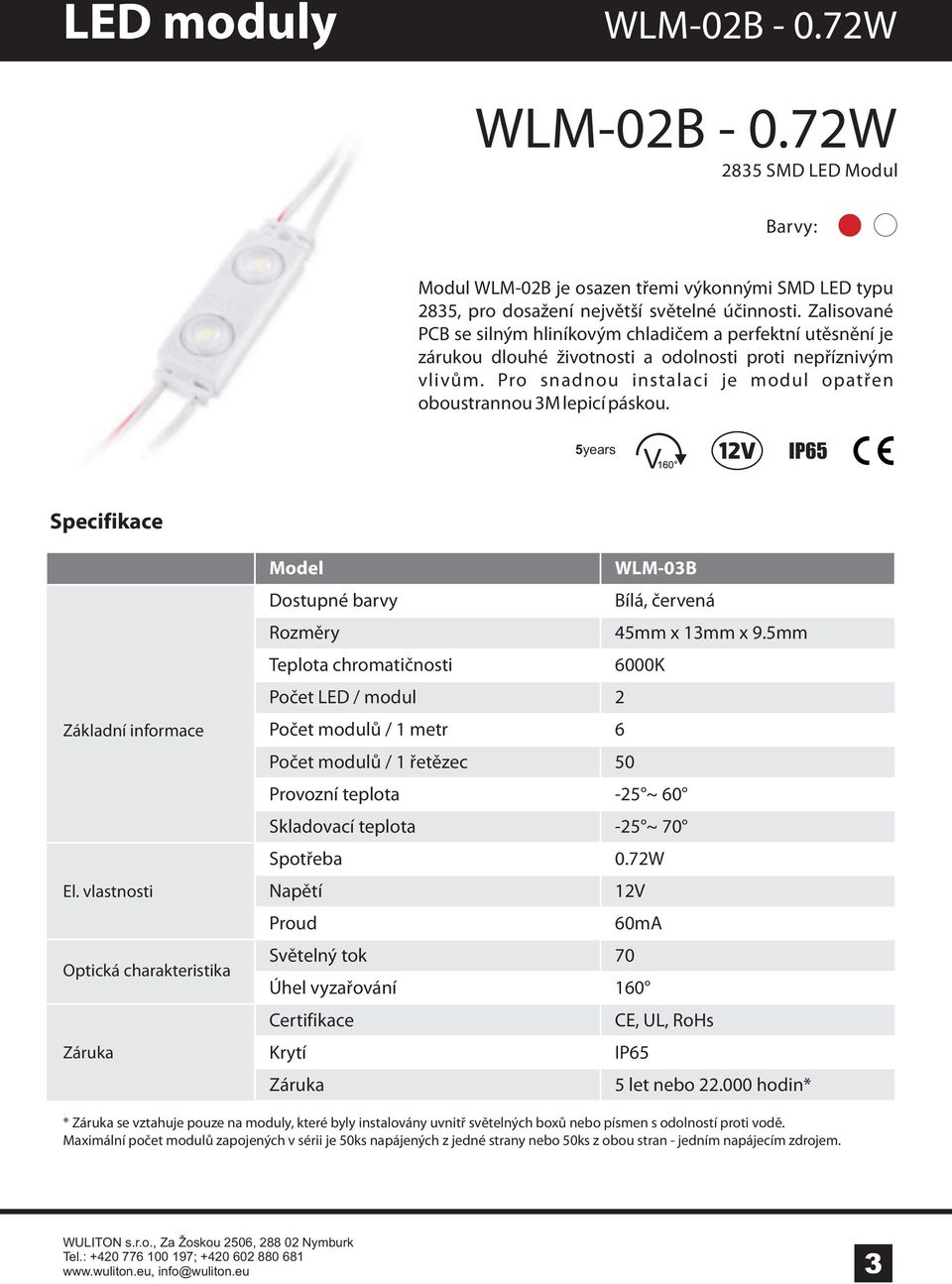

3 WLM-02B W WLM-02B W 2835 SMD LED Modul Barvy: Modul WLM-02B je osazen třemi výkonnými SMD LED typu 2835, pro dosažení největší světelné účinnosti. Zalisované PCB se silným hliníkovým chladičem a perfektní utěsnění je zárukou dlouhé životnosti a odolnosti proti nepříznivým vlivům. Pro snadnou instalaci je modul opatřen oboustrannou 3M lepicí páskou. 5years Specifikace Základní informace El. vlastnosti Optická charakteristika Model Dostupné barvy Teplota chromatičnosti Počet LED / modul Počet modulů / 1 metr Počet modulů / 1 řetězec Provozní teplota Skladovací teplota Spotřeba Napětí Proud Světelný tok Úhel vyzařování Certifikace Krytí WLM-03B Bílá, červená 45mm x 13mm x 9.5mm 6000K ~ ~ W 60mA CE, UL, RoHs 5 let nebo hodin* * se vztahuje pouze na moduly, které byly instalovány uvnitř světelných boxů nebo písmen s odolností proti vodě. Maximální počet modulů zapojených v sérii je 50ks napájených z jedné strany nebo 50ks z obou stran - jedním napájecím zdrojem. info@wuliton.eu 3

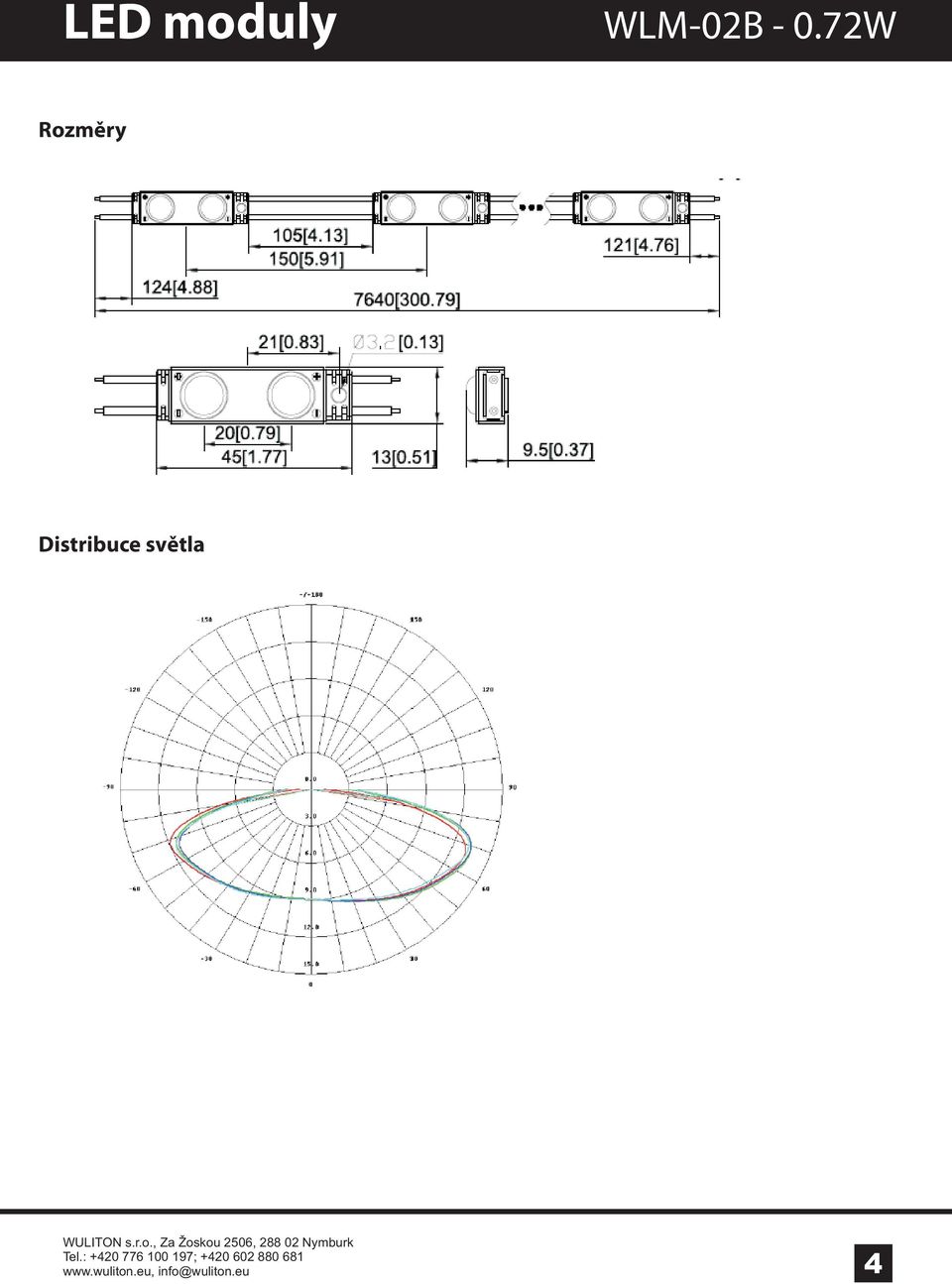

4 WLM-02B W Distribuce světla info@wuliton.eu 4

5 WLM-03A W WLM-03A W 2835 SMD LED Modul Barvy: Modul WLM-03A je osazen třemi výkonnými SMD LED typu 2835, pro dosažení největší světelné účinnosti. Zalisované PCB se silným hliníkovým chladičem a perfektní utěsnění je zárukou dlouhé životnosti a odolnosti proti nepříznivým vlivům. Pro snadnou instalaci je modul opatřen oboustrannou 3M lepicí páskou. 5years Specifikace Základní informace El. vlastnosti Optická charakteristika Model Dostupné barvy Teplota chromatičnosti Počet LED / modul Počet modulů / 1 metr Počet modulů / 1 řetězec Provozní teplota Skladovací teplota Spotřeba Napětí Proud Světelný tok Úhel vyzařování Certifikace Krytí WLM-03B Bílá, červená 68mm x 13mm x 9mm 6000K ~ ~ W 60mA CE, UL, RoHs 5 let nebo hodin* * se vztahuje pouze na moduly, které byly instalovány uvnitř světelných boxů nebo písmen s odolností proti vodě. Maximální počet modulů zapojených v sérii je 50ks napájených z jedné strany nebo 100ks z obou stran - jedním napájecím zdrojem. info@wuliton.eu 5

6 WLM-03A W Distribuce světla info@wuliton.eu 6

7 WLM-03B - 1.2W WLM-03B - 1.2W 2835 SMD LED Modul Barvy: Modul WLM-03B je osazen třemi výkonnými SMD LED typu 2835, pro dosažení největší světelné účinnosti. Zalisované PCB se silným hliníkovým chladičem a perfektní utěsnění je zárukou dlouhé životnosti a odolnosti proti nepříznivým vlivům. Pro snadnou instalaci je modul opatřen oboustrannou 3M lepicí páskou. 5years Specifikace Základní informace El. vlastnosti Optická charakteristika Model Dostupné barvy Teplota chromatičnosti Počet LED / modul Počet modulů / 1 metr Počet modulů / 1 řetězec Provozní teplota Skladovací teplota Spotřeba Napětí Proud Světelný tok Úhel vyzařování Certifikace Krytí WLM-03B Bílá, červená 68mm x 13mm x 9mm 6000K ~ ~ W 100mA CE, UL, RoHs 5 let nebo hodin* * se vztahuje pouze na moduly, které byly instalovány uvnitř světelných boxů nebo písmen s odolností proti vodě. Maximální počet modulů zapojených v sérii je 25ks napájených z jedné strany nebo 50ks z obou stran - jedním napájecím zdrojem. info@wuliton.eu 7

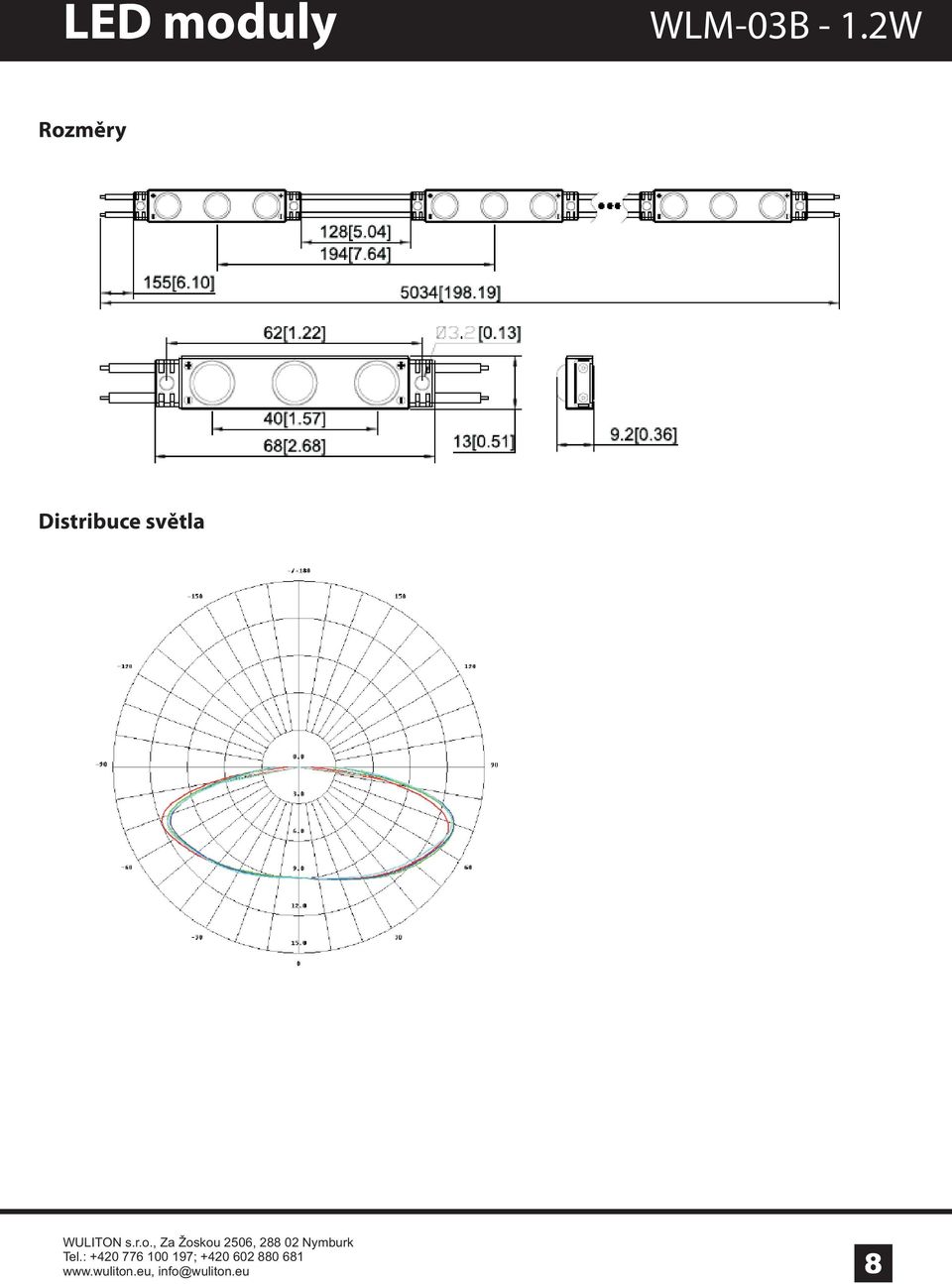

8 WLM-03B - 1.2W Distribuce světla info@wuliton.eu 8

9 Nichia 160 Nichia SMD LED Modul Barvy: Modul Nichia 160 je osazen jednou výkonnou SMD LED typu Značka Nichia je zárukou dlouhodobé životnosti a kvality. Modul je opatřen optikou, která zajišťuje plné vyzařování v úhlu 160. Zalisované PCB se silným hliníkovým chladičem a perfektní utěsnění je zárukou dlouhé životnosti a odolnosti proti nepříznivým vlivům. Pro snadnou instalaci je modul opatřen oboustrannou 3M lepicí páskou. 5years 24V Specifikace Dostupné barvy Bílá 6500K Napětí 24V 44mm x 33mm x 6mm Světelný tok lm Počet LED / modul 1 (dělitelné po 3 modulech) Úhel vyzařování 160 Počet modulů / 1 metr 5 Certifikace CE, UL, RoHs Počet modulů / 1 řetězec 12 Krytí Spotřeba 1.6W (modul) 5 let nebo hodin* Rozteč mezi moduly 20cm umožňuje variabilitu rozmístění modulů v závislosti na hloubce panelu. Nejlepší pro prosvětlení velkých panelů Velký vyzařovací úhel Snadná aplikace Možnost nastavení rozteče modulů Značkový LED čip, 5let záruka * se vztahuje pouze na moduly, které byly instalovány uvnitř světelných boxů nebo písmen s odolností proti vodě. Maximální počet modulů zapojených v sérii je 12ks napájených z jedné strany nebo 24ks z obou stran - jedním napájecím zdrojem. info@wuliton.eu 9

10 Nichia 160 Distribuce světla 10

11 WLM-9 WLM-9 1x DIP LED Barvy: Modul WLM-9 je tvořen jednou DIP LED zalisovanou do speciální pryskyřice s tvarovaným osazením pro snadné nacvaknutí do otvoru. Moduly jsou dělitelné po trojicích. Jeden samostatný řetěz obsahuje 30ks LED modulů. 2years* 90 Specifikace WLM-9-1W WLM-9-1B WLM-9-1G WLM-9-1Y WLM-9-1R Barva bílá modrá zelená žlutá červená Proud 20mA 20mA 20mA 30mA 30mA Výkon 0.08W 0.08 W Svítivost (lm) 4 lm 1.1 lm 3.7 lm 1.3 lm 1.7 lm Pracovní napětí Úhel vyzařování 90 Životnost hod Pracovní teplota -40 ~ 60 Krytí Ip65 * výrobce 2 roky (365 x 2 x 10 hodin denně = 7300hodin) 230mm POWER SUPPLY 100mm info@wuliton.eu 11

12 / pásky důležité informace LED výrobky s 5 letou a delší zárukou. Klamání spotřebitele? Jak to je? V současné době je trh s LED moduly doslova zahlcen. Panuje veliká konkurence výrobců, která tlačí na stále nižší a nižší cenu LED modulů. Jakákoliv inovace významného výrobce je ihned kopírována stovkou dalších malých výrobců. LED moduly jsou si velmi podobné, avšak výrobní proces, použité komponenty jsou často velmi rozdílné. Všichni čínští výrobci se velmi rychle přizpůsobili požadavkům evropského trhu na 5letou záruku. Avšak pouze několik výrobců pojalo tento požadavek uzpůsobením výroby a použitím adekvátních součástek LED modulů. Jak výrobci měří životnost LED? Udávání životnosti a více hodin je velmi zobecněný údaj, který nám o skutečné kvalitě LED modulu nic neprozradí. Údaj vychází z hodnot naměřených v laboratorních podmínkách při konstantní teplotě, vlhkosti, bez změn v napětí apod. O skutečné životnosti LED rozhodne způsob a prostředí jejího použití. I relativně "nekvalitní" LED může v naprosto ideálním prostředí fungovat dlouhé roky. Náročný provoz v reklamním průmyslu však vyžaduje jistotu chodu v prostředí, které je mnohdy přímo vystaveno podmínkám, které fungování LED zkracují. Proto je velmi důležité již v počátku úvah o použití LED myslet na tepelné faktory, které chod LED přímo ovlivňují a poté se rozhodnout pro výběr kvalitního materiálu. Výrobci šetří vstupní náklady V honbě za co nejnižší cenou jdou výrobci často cestou použití levnějších LED, případně cestou výroby vlastních LED (tzv. vlastní výroba LED package). Mnoho výrobců se schovává za značku čipu Epistar, které jsou integrovány ve velkém množství LED výrobků, avšak to přímo nevypovídá o kvalitě. O výsledné kvalitě LED modulu rozhodují další faktory jako kvalita luminoforu použitá při výrobě LED, konstrukce modulu, odvod tepla z modulu, krycí plast, použitý kabel a zejména celkový proces zpracování. Velmi důležité je také třídění čipů do tzv. binů, kde se automatizovaně třídí obrovské množství LED podle CCT (Correlated Color Temperature) - neboli teploty barvy bílého světla. Výrobce dále může ušetřit na použití čipů rozměru 10*16mil namísto vhodnějších 10*23mil. Obecně bývá pravidlem, že vyšší kvalitu vykazují LED produkty osazené LEDkami vyrobenými přímo výrobci jež se zabývají výhradně tzv. encapsulation process neboli výrobou LED jako takových. Vývoj a tlak na cenu však stále ve větší míře přenáší tuto vysoce technicky náročnou činnost na původně konečné zpracovatele - výrobce LED modulů. Kvalita LED a tím finálního výrobku je pak velmi kolísává. Sourhn na čem výrobci LED modulů šetří: použití LED čipů o rozměru 10*16mil namísto 10*23mil vlastní výroba LED namísto použití LED od profesionálních výrobců a z toho plynoucí velký rozsah bílé kopírování vzhledu namísto vlastní invence nedostatečné nebo chybějící certifikace, malá podpora zákazníků Co znamená označení LED modulu CC nebo CV? Označení CC (Constant Current), případně CV (Constant Voltage) je velmi podstatné pro posouzení stability a životnosti LED modulů. Nejběžnějším typem dnešních modulů jsou CV, neboli LED moduly pracující pod konstantním napětím. Tyto LED moduly mají nejčastěji uváděnou záruku 2-3 roky, ale bývají často distribuovány jako LED moduly s 5letou záruční dobou. Druhým případem jsou moduly CC - pracující s konstantním proudem, tyto moduly lze rovněž napájet klasickými napájecími zdroji určenými pro LED. Výhody těchto LED modulů jsou uvedeny v tabulce níže. Výhody CC (Constant Current - konstantní proud) LED modulů pokles napětí v délce sériově zapojených modulů je nižší než v případě CV svítivost prvního a posledního LED modulu v sérii je téměř shodná konstantní proud je více stabilní, což se projevuje na vyšší životnosti LED modulu záruka LED modulu v naší nabídce s označením CC je 5 let (nebo hodin). info@wuliton.eu 12
