1 Krok 3 - nastavení zařízení u klienta - COMPEX WP54AG - pro službu ha-fi internet 5G 1. Předpoklady Předpokladem pro použití tohoto návodu je úspěšná instalace koncového zařízení u klienta s nasměrováním antény na vysílací hotspot ha-fi (viz. návod Krok 1 instalace antény a koncového zařízení ) a úspěšné zapojení koncového zařízení k počítači klienta, případně k počítačové síti klienta (viz. návod Krok 2 zapojeni wp54ag ). Tento návod platí i pro venkovní variantu Compex wpp54ag. 2. Přihlášení do administrace koncového zařízení u klienta Proveďte přihlášení do administrátorského rozhraní zařízení compex wp54ag dle instrukcí v návodu Krok 2 - zapojeni wp54ag : 3. Nastavení pro příjem služby ha-fi internet 5G 3.1 Nastavení režimu Wireless Routing Client V menu Configuration WLAN Setup Basic klikněte na tlačítko Change a z nabídky vyberte režim Wireless Routing Client. Výběr potvrdíte tlačítkem Apply.

návod Krok 1 instalace antény a koncového zařízení ) a úspěšné zapojení koncového zařízení k počítači klienta, případně k počítačové síti klienta (viz. návod Krok 2 zapojeni wp54ag ).

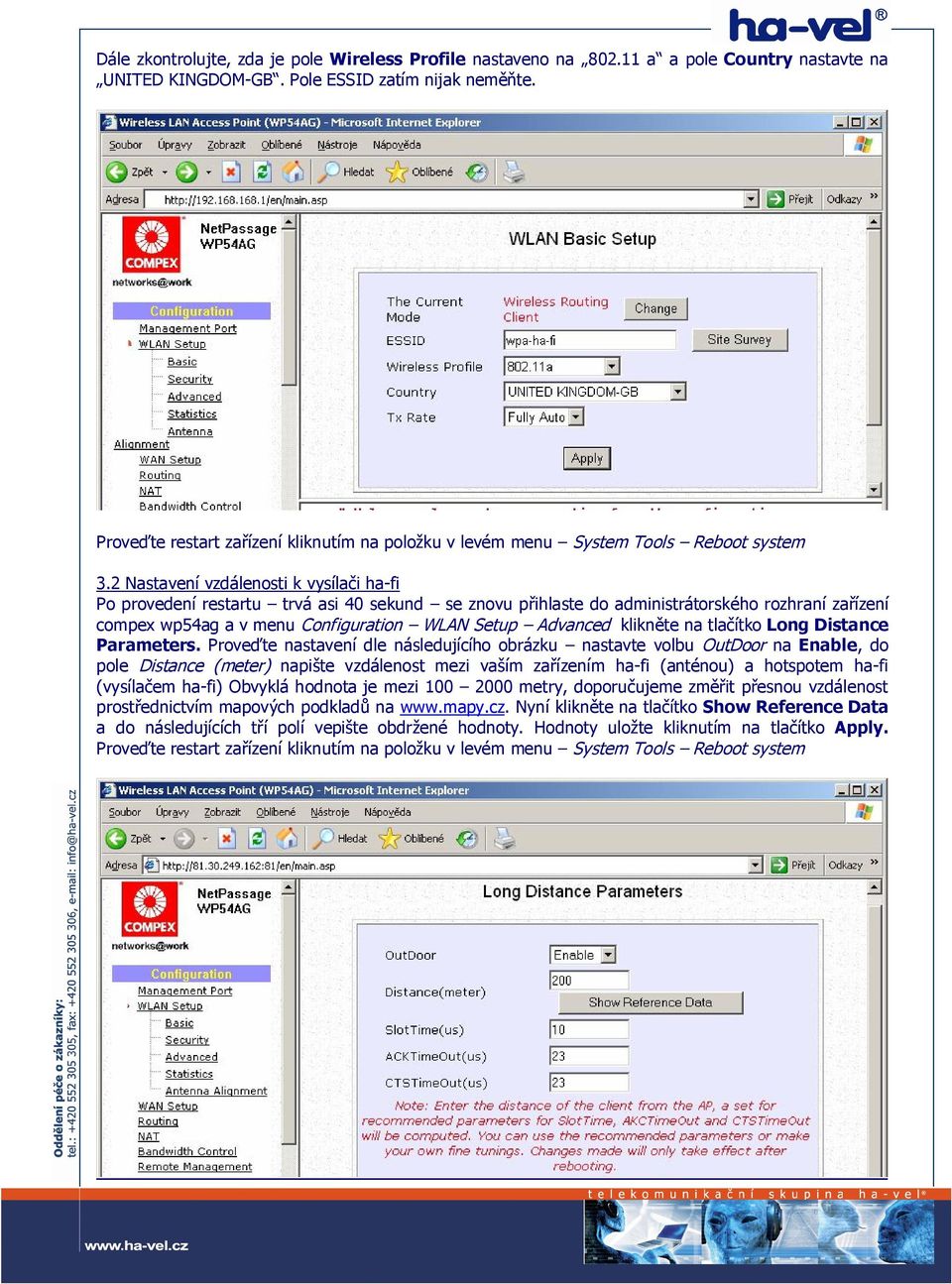

2 Dále zkontrolujte, zda je pole Wireless Profile nastaveno na a a pole Country nastavte na UNITED KINGDOM-GB. Pole ESSID zatím nijak neměňte. 3.2 Nastavení vzdálenosti k vysílači ha-fi Po provedení restartu trvá asi 40 sekund se znovu přihlaste do administrátorského rozhraní zařízení compex wp54ag a v menu Configuration WLAN Setup Advanced klikněte na tlačítko Long Distance Parameters. Proveďte nastavení dle následujícího obrázku nastavte volbu OutDoor na Enable, do pole Distance (meter) napište vzdálenost mezi vaším zařízením ha-fi (anténou) a hotspotem ha-fi (vysílačem ha-fi) Obvyklá hodnota je mezi metry, doporučujeme změřit přesnou vzdálenost prostřednictvím mapových podkladů na Nyní klikněte na tlačítko Show Reference Data a do následujících tří polí vepište obdržené hodnoty. Hodnoty uložte kliknutím na tlačítko Apply.

klikněte na tlačítko Long Distance Parameters.

3 3.3 Vyhledání signálu vysílače hotspotu ha-fi Po provedení restartu trvá asi 40 sekund se znovu přihlaste do administrátorského rozhraní zařízení compex wp54ag a v menu Configuration WLAN Setup Basic klikněte na tlačítko Site Survey dojde k zahájení hledání bezdrátových sítí v dosahu vaší antény, nasměrované na vysílací hotspot ha-fi. Po ukončení hledání cca 10 sekund se vám zobrazí následující obrazovka. Pokud bude obrazovka prázdná, není v dosahu žádná bezdrátová síť zkontrolujte nasměrování antény na ha-fi hotspot a vzdálenost od hotspotu a hledání opakujte: Pro připojení ke službě ha-fi je klíčový řádek s SSID wpa-ha-fi, několikrát za sebou tedy znovu proveďte měření kliknutím na tlačítko Refresh a mírným pohybem antény v horizontální a vertikální rovině (nahoru a dolů, vlevo a vpravo ne otáčení kolem osy, musí být zachována polarizace dle Kroku 2 ) se snažte dosáhnout co největší hodnoty Signal. V takové poloze, ve které jste dosáhli největší síly signálu, šroubky na držáku antény pevně přitáhněte, aby nedošlo k jejímu rozladění, např. sílou větru, sněhu nebo deště. Po utažení ještě jednou proveďte měření, zda při utahování šroubků nedošlo k pohnutí s anténou. Nyní vyberte řádek s SSID wpa-ha-fi tlačítkem Apply. Pokud jste ještě neprovedli registraci služby ha-fi včetně zaplacení poplatku minimálně za první období (připsání na náš účet ověřte po přihlášení na v sekci stav účtu), pokračujte bodem 4.4 a k bodu 3.4 přejděte až po provedení registrace a aktivace zaplacením poplatku.

Po ukončení hledání cca 10 sekund se vám zobrazí následující obrazovka.

4 3.4 Nastavení wpa zabezpečení bezdrátového přenosu přes ha-fi V menu Configuration WLAN Setup Security přepněte Security Mode na WPA ½ -Enterprise a potvrďte tlačítkem Apply. Otevře se vám následující obrazovka, kterou vyplňte následovně: User Name: vaše aktivní přístupové jméno pro službu ha-fi zadané při registraci Password: vaše heslo pro službu ha-fi zadané při registraci (Jméno a heslo je aktivní až po připsání příslušné částky na náš bankovní účet předplacená služba) Po provedení nastavení dle uvedené obrazovky s vlastním uživatelským jménem a heslem proveďte potvrzení kliknutím na tlačítko Apply. Po provedení restartu trvá asi 40 sekund se znovu přihlašte do administrátorského rozhraní zařízení compex wp54ag. 4. Kontrola správnosti připojení V menu Configuration WLAN Setup Basic klikněte na tlačítko Show Link Information. Musíte obdržet následující obrazovku důležitý je první řádek, kde musí být vidět stav Associated. Chyba: řádek State v tabulce neni Associated, ale Scanning ff:ff:ff:ff:ff:ff Nedošlo ke spojení s vysílacím bodem, proveďte znovu vyhledání signálu dle bodu 3.3 a kontrolu nastavení dle bodu V menu Configuration WLAN Setup Statistics při správném zapojení obdržíte obrazovku, kde budou zobrazeny statistiky přenosu - oboustranné komunikace:

registraci (Jméno a heslo je aktivní až po připsání příslušné částky na náš bankovní účet předplacená služba) Po provedení nastavení dle uvedené obrazovky s vlastním uživatelským jménem a heslem

5 Chyba: řádky Receive nebo Transmit neobsahuji žádná čísla Nedošlo ke spojení s vysílacím bodem nebo je síla signálu příliš malá pro přenos dat, proveďte znovu vyhledání signálu dle bodu 3.3, ověřte přímou viditelnost na hotpost ha-fi a dodržení maximální vzdálenosti od vysílače dle sekce Místa pokrytí. 4.3 V menu Configuration WAN Setup ověřte nastavení položky WAN Type na Dynamic (DHCP) pokud není nastavte a obdržíte svou vlastní IP adresu a další důležité hodnoty připojení (liší se v závislosti na přípojném místě hotspotu ha-fi. Přidělení správných hodnot po restartu zařízení nebo úpravách v nastavení chvíli trvá max 5 minut. Chyba: Ani po 5 minutách jsem neobdržel žádné IP adresy (hodnoty) Pokud kontrola spojení dle bodů 1 a 2 dopadla kladně a tedy připojení je funkční a přesto stále nemáte přidělenou svou vlastní veřejnou IP adresu, přihlašte se na stránky svým uživatelským jménem a heslem a ověřte v sekci Stav účtu že opravdu máte již účet aktivován postup viz bod 4.4. Pokud ano, proveďte znovu nastavení dle bodu 3.4. Pokud nedojde k nápravě nebo nemáte momentálně možnost se k internetu připojit, použijte dočasně nastavení dle bodu 4.4. Pokud je vše v pořádku a IP adresu máte přidělenou, vyzkoušejte, zda vám již funguje vysokorychlostní ha-fi internet 5G pomocí www prohlížeče.

3 V menu Configuration WAN Setup ověřte nastavení položky WAN Type na Dynamic (DHCP) pokud není nastavte a obdržíte svou vlastní IP adresu a další důležité hodnoty připojení (liší se v závislosti na

6 4.4 - Nastavení připojení bez zabezpečení wpa vám umožní se připojit k internetu, ale vždy po spuštění internetového prohlížeče budete muset zadávat své jméno a heslo doporučujeme tedy použít pouze jako dočasné nouzové řešení. Tento postup se také používá v případě, kdy ještě nejste rozhodnut / rozhodnuta, zda budete službu ha-fi používat a z toho důvodu ještě nemáte své jméno a heslo včetně zaplaceného kreditu. Při přístupu bez wpa také neobdržíte veřejnou IP adresu, ale pouze privátní. Postup pro připojení k internetu bez wpa: V menu Configuration WLAN Setup Security přepněte Security Mode z WPA ½ -Enterprise na None a potvrďte tlačítkem Apply. Dále v menu Configuration WLAN Setup Basic klikněte na tlačítko Site Survey dojde k zahájení hledání bezdrátových sítí v dosahu vaší antény, nasměrované na vysílací hotspot ha-fi. Po ukončení hledání cca 10 sekund se vám zobrazí následující obrazovka: Pro dočasné připojení ke službě ha-fi bez zabezpečení wpa je klíčový řádek s SSID ha-fi, vyberte tedy řádek s SSID ha-fi tlačítkem s Apply vaší volbu potvrďte. Po provedení restartu trvá asi 40 sekund se znovu přihlašte do administrátorského rozhraní zařízení compex wp54ag a proveďte kontrolu dle bodů Nyní spusťte na počítači připojeném k zařízení Compex wp54ag internetový prohlížeč a pokuste se připojit např. na stránky Pokud je vše připojeno správně, budete vyzváni k zadání svého uživatelského jména a hesla pro ha-fi. Pokud jméno a heslo nezadáte nebo bude odmítnuto, budete mít možnost připojení pouze na stránky a vybrané stránky našich bank pro zaplacení prvního kreditu.

Tento postup se také používá v případě, kdy ještě nejste rozhodnut / rozhodnuta, zda budete službu ha-fi používat a z toho důvodu ještě nemáte své jméno a heslo včetně zaplaceného kreditu.

7 5. DHCP automatické přidělování IP adresy a jiná nastavení Pokud chcete využívat služby DHCP na svém počítači, můžete si zapnout podporu DHCP serveru. Ostatní nastavení nejsou pro službu ha-fi nutná, avšak můžou být pro vás důležitá z jiného důvodu firewall, nat, port forwarding, DMZ aj. tato nastavení naleznete v kompletním manuálu na Poznámka: IP adresa je vždy přidělována dynamicky může se tedy kdykoliv změnit

Ostatní nastavení nejsou pro službu ha-fi nutná, avšak můžou být pro vás důležitá z jiného důvodu firewall,
