1 Obec Vrbice Vrbice Vrbice VRBICE KANALIZACE A ČOV Dokumentace pro provádění stavby KANALIZACE ČÁST B TECHNICKÉ SPECIFIKACE SOUHRNNÁ TECHNICKÁ ZPRÁVA VEGAspol, v.o.s. Jiráskova 12, Brno

2 OBSAH: 1. IDENTIFIKAČNÍ ÚDAJE URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ ÚVOD ZHODNOCENÍ STAVENIŠTĚ, VYHODNOCENÍ SOUČASNÉHO STAVU KONSTRUKCÍ URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ STAVBY, POPŘÍPADĚ POZEMKŮ S NÍ SOUVISEJÍCÍCH INŽENÝRSKO GEOLOGICKÝ PRŮZKUM TECHNICKÉ ŘEŠENÍ S POPISEM POZEMNÍCH STAVEB A INŽENÝRSKÝCH STAVEB A ŘEŠENÍ VNĚJŠÍCH PLOCH NAPOJENÍ STAVBY NA DOPRAVNÍ A TECHNICKOU INFRASTRUKTURU ŘEŠENÍ TECHNICKÉ A DOPRAVNÍ INFRASTRUKTURY VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ JEHO OCHRANY ŘEŠENÍ BEZBARIÉROVÉHO UŽÍVÁNÍ NAVAZUJÍCÍCH VEŘEJNĚ PŘÍSTUPNÝCH PLOCH A KOMNUNIKACÍ PRŮZKUMY A MĚŘENÍ, JEJICH VYHODNOCENÍ A ZAČLENĚNÍ JEJICH VÝSLEDKŮ DO PROJEKTOVÉ DOKUMENTACE ÚDAJE O PODKLADECH PRO VYTÝČENÍ STAVBY ČLENĚNÍ STAVBY NA JEDNOTLIVÉ STAVEBNÍ A INŽENÝRSKÉ OBJEKTY A TECHNOLOGICKÉ PROVOZNÍ SOUBORY VLIV STAVBY NA OKOLNÍ POZEMKY A STAVBY ZPŮSOB ZAJIŠTĚNÍ OCHRANY ZDRAVÍ A BEZPEČNOSTI PRACOVNÍKŮ POPIS STAVEBNÍCH OBJEKTŮ (SO) SO 100 KANALIZACE SO 101 ČSOV SO 102 PŘÍPOJKY NN PRO ČSOV MECHANICKÁ ODOLNOST A STABILITA POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ BEZPEČNOST PŘI UŽÍVÁNÍ OCHRANA PROTI HLUKU ÚSPORA ENERGIE A OCHRANA TEPLA OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ OCHRANA OBYVATELSTVA BILANCE SUROVIN, MATERIÁLŮ A ODPADU PŘEHLED PROVOZOVATELŮ, ÚDAJE O POČTU PRACOVNÍKŮ PROVÁDĚNÍ VÝSTAVBY, VĚCNÉ A ČASOVÉ VAZBY PŘEHLED VÝCHOZÍCH PODKLADŮ / 31

3 1. IDENTIFIKAČNÍ ÚDAJE Stavba Název stavby: Místo stavby: Předmět PD: Vrbice, k.ú. Vrbice u Velkých Pavlovic Stavebník Obchodní firma: Obec Vrbice IČ: Sídlo: Obecní úřad Vrbice, č.p. 89, , Vrbice Zastoupena: Tomáš Bílek, starosta obce Projektant Jméno a příjmení: Ing. Jan Gallus Autorizace číslo: Název společnosti: Sídlo: VEGAspol v.o.s. IČ: Jiráskova 12, Brno DIČ: CZ Společnost je registrována v Obchodním rejstříku vedeném u Krajského soudu v Brně v oddílu A, vložce č / 31

4 2. URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ 2.1 ÚVOD Obec je producentem odpadních vod, které odtékají buď částečným a nevyhovujícím čištěním (septiky, žumpy), nebo přímo do vodotečí. Tyto vodoteče jsou následně zaústěny do recipientu Trkmanka. Tato vodoteč ovlivňuje následně kvalitativní poměry v toku Dyje, v jejímž povodí se nachází. Současné vypouštění odpadních vod není v souladu s platnou legislativou a vládními nařízeními. Tento projekt řeší výstavbu nové kanalizace a ČOV v obci Vrbice na cílovou kapacitu 1400 EO. ČOV umožní také zpracování svážených odpadních vod. V rámci projektu kanalizace bude vybudována také přítoková stoka na ČOV. Základní návrhové parametry: 4 / 31

5 2.2 ZHODNOCENÍ STAVENIŠTĚ, VYHODNOCENÍ SOUČASNÉHO STAVU KONSTRUKCÍ Obec Vrbice se nachází cca 5 km jihovýchodně od obce Kobylí a 3 km východně od obce Bořetice. Obcí prochází krajská silnice III.tř.č Předmětem řešení je výstavba stokové sítě gravitační a tlakové splaškové kanalizace. Výškový rozsah stavby je v rozmezí 251,03 (ČSOV2) 321,01 m.n.m. Řešená obec se nachází ve svažitém terénu a převýšení je zde 69,98 m. Stavba se svým rozsahem dotkne jak zastavěné části obce, tak nezastavěné části obce (ČOV). 2.3 URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ STAVBY, POPŘÍPADĚ POZEMKŮ S NÍ SOUVISEJÍCÍCH Všechny objekty na nově vybudované kanalizační síti budou podzemní, tudíž není potřeba tuto problematiku nijak řešit. Pouze u čerpacích stanic odpadních vod (dále jen ČSOV) dojde k oplocení pozemků (ČSOV1, ČSOV2, ČSOV3) do výšky 2,0 m. Budou zde vytvořeny příjezdové komunikace šířky 3,5 m (zámková dlažba). 2.4 INŽENÝRSKO GEOLOGICKÝ PRŮZKUM Inženýrsko-geologický a hydrogeologický průzkum staveniště pro ČOV byl proveden v září 2013, RNDr. Vratislav Minol - Geos Brno, Talichova 12, Brno.(viz. dokladová část) Provedený IGP ověřil inženýrsko-geologické poměry, základové poměry a údaje o podzemní vodě v místech realizované průzkumní sondy v prostoru uvažované ČOV ve Vrbicích. Po trase plánované kanalizace byly provedeny tři strojně vrtané sondy do hloubky 3,0m (V1,V2,V3). Hladina podzemní vody nebyla zastižena. Kompletní zpráva inženýrko-geologického průzkumu je součástí projektové dokumentace příloha A ČOV (dokladová část). 2.5 TECHNICKÉ ŘEŠENÍ S POPISEM POZEMNÍCH STAVEB A INŽENÝRSKÝCH STAVEB A ŘEŠENÍ VNĚJŠÍCH PLOCH Popis technického řešení jednotlivých objektů je uveden v příslušné části této souhrnné technické zprávy (kapitola 3 Popis stavebních objektů SO). 2.6 NAPOJENÍ STAVBY NA DOPRAVNÍ A TECHNICKOU INFRASTRUKTURU Projektované stoky kanalizačních stok jsou svedeny (buď gravitačně, nebo tlakově) do stoky "A", která je vyústěna v prostoru plánované ČOV do revizní šachty před vstupní čerpací stanicí (Příloha "A" - ČOV). Zpevněné plochy čerpacích stanic odpadních vod jsou ve vlastnictví obce Vrbice, napojení bude na místní komunikaci. 2.7 ŘEŠENÍ TECHNICKÉ A DOPRAVNÍ INFRASTRUKTURY Příjezd na stavební pozemky pro výstavbu kanalizační sítě a ČSOV bude po místních komunikacích. 2.8 VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ JEHO OCHRANY Realizací výstavby kanalizační stokové sítě a ČSOV dojde ke zlepšení životního prostředí v oblasti. Především jde o zlepšení kvality vody v recipientu Trkmanka, do něhož se v současné době dostávají nečištěné odpadní vody z bezpečnostních přepadů domovních jímek. 2.9 ŘEŠENÍ BEZBARIÉROVÉHO UŽÍVÁNÍ NAVAZUJÍCÍCH VEŘEJNĚ PŘÍSTUPNÝCH PLOCH A KOMNUNIKACÍ Podle charakteru stavby není nutné tuto problematiku řešit 5 / 31

6 2.10 PRŮZKUMY A MĚŘENÍ, JEJICH VYHODNOCENÍ A ZAČLENĚNÍ JEJICH VÝSLEDKŮ DO PROJEKTOVÉ DOKUMENTACE Pro navrhovanou kanalizační stokovou síť byl proveden inženýrsko-geologický a hydrogeologický průzkum v září 2013, RNDr. Vratislav Minol - Geos Brno, Talichova 12, Brno. IGP a jeho závěry jsou součástí projektové dokumentace příloha E dokladová část ÚDAJE O PODKLADECH PRO VYTÝČENÍ STAVBY Geodetický referenční polohový a výškový systém. Polohy a vytýčení objektů je dáno z přiložené situace. Pro zaměření bylo použito těchto systémů: Polohopis byl proveden v souřadnicovém systému S-JTSK Výškopis byl proveden v souřadnicovém systému Bpv ČLENĚNÍ STAVBY NA JEDNOTLIVÉ STAVEBNÍ A INŽENÝRSKÉ OBJEKTY A TECHNOLOGICKÉ PROVOZNÍ SOUBORY Stavba kanalizace je členěna do těchto stavebních objektů: SO 100 Kanalizace SO 101 ČSOV SO 102 Přípojky NN pro ČSOV 2.13 VLIV STAVBY NA OKOLNÍ POZEMKY A STAVBY VLIV NA OVZDUŠÍ Podle charakteru stavby není nutné tuto problematiku řešit VLIV NA HLUKOVOU SITUACI Podle charakteru stavby není nutné tuto problematiku řešit VLIVY NA VODU K zásadnímu ohrožení jakosti povrchových a podzemních vod v souvislosti s prováděním výstavby nedojde. Nutné bude dodržovat základní preventivní opatření proti znečištění povrchové vody (související s prováděním zemních prací v těsné blízkosti vodního toku). Stejně tak v důsledku stavby nedojde k zásadnímu ovlivnění hydrogeologických poměrů v širším zájmovém území (úrovně hladiny podzemní vody a vydatnosti případných zdrojů podzemních vod) VLIVY NA HORNINOVÉ PROSTŘEDÍ O negativních vlivech lze vzhledem k charakteru území, uvažovat prakticky jen v souvislosti s potenciálními riziky související se všemi stavebními aktivitami prováděnými těžkou mechanizací, tj. s úniky ropných látek a olejů ze zemních a dopravních strojů. To je však otázkou důsledné kontroly a dodržování obecných zásad VLIV STAVBY NA FLÓRU, FAUNU A EKOSYSTÉMY Předpokladem je šetrný postup výstavby, vylučující zásahy mimo nezbytný prostor staveniště. Vzhledem ke skutečnosti, že v lokalitě není zaznamenán výskyt zvláště chráněných druhů rostlin a živočichů lze kvalifikovat vliv stavby jako nevýznamný. V dané lokalitě nejsou vyhlášeny lokality zvláště chráněná území, rezervace Natura 2000 apod. 6 / 31

7 ÚDAJE O OCHRANNÝCH PÁSMECH A HRANICÍCH CHRÁNĚNÝCH ÚZEMÍ Plynovod Druh plynárenského zařízení OP Poznámka a) Nízkotlaký plynovod Středotlaký plynovod Plynovodní přípojky 1 m Na obě strany od od půdorysu (vnější líc stěny potrubí) b) Ostatní plynovody a plynovodní přípojka 4 m DTTO b) Technologické objekty na všechny strany od půdorysu 4 m DTTO Nadzemní elektrické vedení Napětí Druh vodiče OP Poznámka a) 1 35 kv včetně Vodiče bez izolace Vodiče s izolací základní Závěsné kabelové vedení 7 m 2 m 1 m b) 110 kv Závěsné kabelové vedení 2 m c) kv včetně Vodiče bez izolace 10 m d) kv včetně Vodiče bez izolace 15 m Od krajního vodiče e) kv včetně Vodiče bez izolace 20 m f) nad 400 kv Vodiče bez izolace 30 m g) telekomunikační síť 1 m Sdělovací kabely Druh zařízení OP Poznámka a) Telekomunikační vedení 1,5 m Po stranách krajního vedení 7 / 31

8 Vodovodní řady Dimenze OP Poznámka a) Do průměru 500 mm včetně 1,5 m Od vnějšího líce stěny potrubí b) Nad průměr 500 mm 2,5 m Kanalizační stoky Dimenze OP Poznámka a) Do průměru 500 mm včetně 1,5 m Od vnějšího líce stěny potrubí b) Nad průměr 500 mm 2,5 m Podzemní elektrické vedení Napětí OP Poznámka a) Do 110 kv včetně+ vedení řídící, měřící a zabezpečovací techniky 1 m Od krajního kabelu b) nad 110 kv 2 m V prostoru plánované výstavby kanalizační stokové sítě, kde dojde ke křížení a práci v ochranných pásmech, je třeba před započetím prací nechat od provozovatele vytýčit inženýrské sítě a jejich ochranná pásma. Pozor: Před započetím prací je nutno všechny podzemní sítě vytýčit za účasti správců a dodržet všechny jimi stanovené podmínky a o tomto provést písemný záznam ZPŮSOB ZAJIŠTĚNÍ OCHRANY ZDRAVÍ A BEZPEČNOSTI PRACOVNÍKŮ Všichni pracující stavby musí být proškoleni a přezkoušeni ze znalosti BOZ. V případě ohrožení osob nebo majetku je nutno stavební práce ihned přerušit s výjimkou bezpečnostních a zajišťovacích opatření. Všeobecně je třeba při přípravě stavby, jejím provádění a uvedení do provozu dodržovat zákoník práce se všemi změnami a doplňky, veškeré platné vyhlášky Státního úřadu pro bezpečnost práce a platné normy. 8 / 31

9 3. POPIS STAVEBNÍCH OBJEKTŮ (SO) Stavba ČOV je členěna do těchto stavebních objektů: SO 100 Kanalizace SO 101 ČSOV SO 102 Přípojky NN pro ČSOV 3.1 SO 100 KANALIZACE ÚČEL OBJEKTU Předmětem této části technické zprávy je popis stavebně technického řešení nově budované gravitační i tlakové splaškové kanalizace v obci Vrbice objekt (SO 100) součástí které jsou i čerpací stanice odpadních vod (SO 101). Stavební objekt bude sloužit pro odvod splaškových vod z obce Vrbice až do objektu čistírny odpadních vod (dále jen ČOV), který bude situován v severozápadní části obce Vrbice UMÍSTĚNÍ STAVBY Umístění stok splaškové kanalizace vyplývá ze spádových poměrů, možností vzhledem k navrženým IS a místa napojení na nově navrženou čistírnu odpadních vod (ČOV) PŘEHLED GRAVITAČNÍ SPLAŠKOVÉ KANALIZACE A TLAKOVÉ KANALIZACE Stoka Materiál Profil v mm Délka v m Počet odboček Počet šachet A PVC (SN 8) , A-1 PVC (SN 8) , A-1-1 PVC (SN 8) , A-1-2 PVC (SN 8) , A PVC (SN 8) , PVC (SN 8) ,59 A PVC (SN 8) 200 2,38 A PVC (SN 8) , PVC (SN 8) ,06 A PVC (SN 8) 200 3,23 A PVC (SN 8) , A PVC (SN 8) , A PVC (SN 8) , A PVC (SN 8) , A PVC (SN 8) , A PVC (SN 8) , A PVC (SN 8) , A PVC (SN 8) , A PVC (SN 8) , A PVC (SN 8) , / 31

10 PVC (SN 8) 200 6,58 A PVC (SN 8) , A-1-3 PVC (SN 8) , PVC (SN 8) ,84 A PVC (SN 8) 200 3,09 A-2 PVC (SN 8) , A-2-1 PVC (SN 8) , A-2-2 PVC (SN 8) , A-2-3 PVC (SN 8) , A-2-4 PVC (SN 8) , A-3 PVC (SN 8) , Celkem gravitační stoky Výtlak V-1 Výtlak V-2 Výtlak V-3 Výtlak V-4 Celkem výtlaky Celkem přípojky PVC (SN 8) ,28 PVC (SN 8) ,92 součet 6.887,20 PE SDR 17 (PN10) ,95 PE SDR 17 (PN10) ,05 PE SDR 17 (PN10) ,62 PE SDR 17 (PN10) ,79 PE SDR 17 (PN10) ,41 součet 1.634, PVC (SN8) , součet 1.978, ZPŮSOB ULOŽENÍ POTRUBÍ Gravitační stoky splaškové kanalizace Bude použito plastové potrubí hladké PVC DN 300 mm (SN8). U napojení na čerpací stanice odpadních vod bude potrubí redukováno na hladké PVC DN 200 mm (SN8). Plastové potrubí bude uloženo do pažené rýhy na štěrkopískový podsyp tl. 100 mm a dále obsypáno štěrkopískem (zrna frakce 0 4 mm) do výšky 300 mm nad potrubí. Zbývající zásyp se provede zhutněným štěrkopískem (zrna frakce 0 32 mm) do výše budoucích nosných vrstev zpevněné plochy a tříděnou zeminou v nezpevněné ploše Tlaková kanalizace (výtlaky z ČSOV) Bude řešena pomocí potrubí PE 110/6,6 mm SDR 17 (PN10). 10 / 31

11 Potrubí bude uloženo do pažené rýhy na pískový podsyp a dále obsypáno rovněž pískem (zrna frakce 0-4 mm) do výšky 300 mm nad potrubí. Zbývající zásyp se provede zhutněným štěrkopískem (zrna frakce 0-32 mm) do výše budoucích nosných vrstev zpevněných ploch a tříděnou zeminou v nezpevněné ploše. Podél potrubí výtlaku kanalizace bude uložen identifikační kabel CYA 6 mm 2 pro možnost vyhledání tohoto nekovového potrubí. Tento vodič bude ukotven na kovové armatury v armaturních šachtách. Po dokončení montáže potrubí výtlaku kanalizace bude provedena tlaková zkouška dle ČSN ARMATURNÍ ŠACHTY (V0,V1,V2,V3,V4) Je navržena jako kruhový monolitický objekt z vodostavebního betonu o vnitřním průměru 1200 mm. Tloušťka stěny činí 150 mm. Objekt bude osazen na betonovou desku tl. 100 mm, která bude půdorysně kopírovat obvod armaturní šachtu s přesahem 100 mm. Pro vstup do armaturní šachty bude sloužit litinový poklop í 600 mm s odvětráním. Armaturní šachta bude obsahovat: - T-KUS - DN 100/100, tvárná litina s výstelkou z hlinitanového cementu - Koncovka pro napojení fekální hadice (dle vybavení provozovatele) - Speciální příruba "SYSTÉM 2000" 2x - Šoupátko DN 100 pro splaškové vody 2x - TP KUS DN 100, dl mm - tvárná litina 2x - Montážní vložka pro splaškové vody DN 100 PN 16 - Ocelová vzpěra opatřena nátěrem 2x - Stupadla KASI REVIZNÍ ŠACHTY Kanalizační šachty jsou navrženy prefabrikované, betonové, vodotěsné podle DIN 4034 o průměru 1000 mm (viz. D ). Spodní část (prefabrikované šachetní dno), šachtová a přechodová skruž jsou opatřeny na vzájemných dosedacích plochách gumovými těsnícími profily. Prefabrikované šachetní dna budou řešeny jako kompaktní. Vzhledem ke stísněným podmínkám ve stávající zástavbě budou použity částečně plastové šachty DN 630 mm (viz. D ). Počet jednotlivých šachet viz. příloha D Revizní šachty. Tam, kde přesáhne niveleta potrubí 600 mm budou realizovány spádiště. Všechny revizní šachty budou opatřeny poklopem s rámem do 40 t (D400) KANALIZAČNÍ ODBOČKY Z nově navržených stok gravitačních splaškových kanalizací bude vyvedeno celkem 487 ks kanalizačních odboček z PVC DN 150 mm pro možnost napojení stávajících nemovitostí na tento objekt technické infrastruktury. Kanalizační přípojky budou provedeny z PVC DN 150 mm (SN8), budou provedeny kolmo na řád splaškové kanalizace a budou ukončeny plastovou revizní šachtou DN 425 mm (viz. D ). Při ukládání potrubí kanalizační přípojky bude dodržen minimální sklon 2%. Potrubí kanalizační přípojky bude uloženo do předem vykopané rýhy se štěrkopískovým podsypem tl. 150 mm. Poté bude obsypáno štěrkopískem (zrna frakce 0 4 mm) do výšky 300 mm nad potrubí. Zbývající zásyp se provede tříděnou zeminou v nezpevněné ploše a zhutněným štěrkopískem (zrna frakce 0-32 mm) do výše budoucích nosných vrstev zpevněné plochy. 11 / 31

12 POZN: UMÍSTĚNÍ KANALZAČNÍCH PŘÍPOJEK JE NUTNO UPŘESNIT V PRŮBĚHU STAVBY DLE POŽADAVKŮ MAJITELŮ JEDNOTLIVÝCH RD. VE VÝKRESECH SLOUŽÍ POUZE PRO POTŘEBU VÝPOČTU PRŮTOKŮ DOTČENÉ OBJEKTY TECHNICKÉ INFRASTRUKTURY - Dešťová kanalizace Obec Vrbice - Silnice III.tř.č SÚS JMK - Místní obslužné komunikace Obec Vrbice - Vodovod VaK Břeclav a.s. - Telefonní kabel Telefonica O2 - Plynovod NTL RWE GASNET - Vzdušné vedení NN - E.ON ČR POZN: Veškeré stávající podzemní inženýrské sítě je nutno před započetím zemních prací nechat vytýčit!!! POŽADAVKY NA HYGIENU, BEZPEČNOST A OCHRANU ZDRAVÍ PŘI PRÁCI Navržená zařízení jsou z hlediska realizace i budoucího provozu v souladu s obecně platnými normami a předpisy. Při vlastním provádění stavby i následném provozu je nutné plně respektovat tyto normy a předpisy a seznámit s nimi všechny pracovníky DŮSLEDKY NA ŽIVOTNÍ PROSTŘEDÍ Stavba nebude mít vzhledem ke svému charakteru negativní vliv na životní prostředí. Případné negativní vlivy stavby na životní prostředí v průběhu její realizace musí dodavatel minimalizovat optimální organizací výstavby a dalšími účinnými opatřeními, (technický stav strojního parku, čištění vozovek, chodníků, úklid pracoviště apod.) DOPRAVA Doprava materiálu při realizaci akce bude probíhat po místních komunikacích. Na všech exponovaných místech bude osazeno příslušné dopravní značení upozorňující na probíhající činnost. 3.2 SO 101 ČSOV ÚČEL OBJEKTU Předmětem této části technické zprávy je popis stavebně technického řešení nově budovaných čerpacích stanic odpadních vod (CŠOV1, ČSOV2, ČSOV3, ČSOV4) pro tlakovou kanalizaci (V-1, V-2, V-3, V-4) UMÍSTĚNÍ STAVBY Umístění čerpacích stanic odpadních vod (dále jen ČSOV) vyplývá ze spádových poměrů, možností vzhledem k navrženým IS a místa napojení na nově navrženou kanalizaci. Celkem budou realizovány 4 čerpací stanice. Jednotlivé ČSOV budou čerpat odpadní vody do navržených kanalizačních sítí. ČSOV1 Tento objekt bude umístěn v blízkosti místní obslužné komunikace směrem k zemědělskému družstvu. Výtlak "V- 1" bude zaústěn do šachty S.39 (stoka A-1). V trase výtlaku z této ČSOV bude instalována jedna armaturní šachta (V0) o vnitřním průměru í 1200 mm. 12 / 31

13 ČSOV2 Tento objekt bude umístěn cca 300 m jihovýchodně od stávajících bytových domů. Výtlak "V-2" bude zaústěn do šachty S.60 (stoka A-1-2-1). V trase výtlaku z této ČSOV budou instalovány dvě armaturní šachty (V1,V2) o vnitřním průměru í 1200 mm. ČSOV3 Tento objekt bude umístěn v blízkosti RD č.p Výtlak "V-3" bude zaústěn do šachty S.66 (stoka A-1-2-1). V trase výtlaku z této ČSOV budou instalovány dvě armaturní šachty (V3,V4) o vnitřním průměru í 1200 mm. ČSOV4 Tento objekt bude umístěn vedle RD č.p Výtlak "V-4" bude zaústěn do šachty S.76 (stoka A-1-2-1) ČERPACÍ STANICE ODPADNÍCH VOD (DÁLE JEN ČSOV) Technologická část čerpacích stanic je navržena jako kompaktní přečerpávací stanice odpadních vod se separací pevných látek. Provozní nádrž je v kovovém provedení a chráněná speciálním nátěrem odolným proti odpadním vodám a abrazivním látkám. Čerpací stanice jsou osazeny v suchých železobetonových šachtách rozměru pro ČSOV DN 2100 mm a ČSOV DN 2500 mm PROVEDENÍ ČERPACÍ STANICE Čerpací stanice je plynotěsně uzavřená, obsahuje 2 sběrače nerozpuštěných látek - separátory, které chrání čerpadla před pevnými látkami, které často způsobují opotřebení oběžných kol a ucpávání. Separátory jsou umístěny uvnitř provozní nádrže. Každý separátor obsahuje uvnitř, dvě oddělovací pryžové klapky a jednu uzavírací kulovou u ČSOV 2 a 4 nebo deskovou klapku u ČSOV 1 a 4. Čerpací stanice se separací pevných látek značně usnadňuje po hygienické stránce provoz a údržbu POVRCHOVÁ OCHRANA TECHNOLOGIE Šrouby z nerez oceli, nádrž uvnitř a vně navrstvena EKB (elektrostatické nanášení epoxy.pryskyřice), navrstvení sběračů nerozpuštěných látek pomocí akrylového kombinovaného laku odolného odpadním vodám (RAL 6011 zelená), výtlačné potrubí je navrstveno Permacolorem EGD (RAL 6011 zelená). Technologie čerpací stanice splňuje požadavky a je certifikovaná, jako komplet (nádrž s čerpadly) podle normy EN ( ) Čerpací stanice odpadních vod na vnitřní kanalizaci Konstrukční zásady a zkoušení Část 1: Čerpací stanice odpadních vod s fekáliemi VYBAVENÍ ČERPACÍ STANICE - Čerpací zařízení se 100% rezervou čerpadel a automatickým střídáním čerpadel (suché zařízení s plynotěsnou a vodotěsnou provozní nádrží v kovovém provedení) - Kompletně smontované příslušenství přítoku, propojovací potrubí a výtlak (potrubí, armatury, připojovací příruby atd.) - Odvětrání provozní nádrže čerpací stanice PVC-U DN 65 PN 10 - Prostorové větrání čerpací stanice PVC-KG DN150 - Rozvaděč kompletně vybavený ovládacím, ochranným a signalizačním zařízením - Připojení k systému GSM přenosu provozovatele v souladu s řešením tohoto systému na dispečink PRINCIP FUNKCE ČERPACÍ STANICE Z přívodní kanalizace přitéká odpadní voda na čerpací stanici. Na přítoku do ČS je osazeno šoupě DN 200, které slouží k uzavření přítoku pro případ údržby nebo oprav. Odpadní voda teče přívodním 13 / 31

14 potrubím přes rozdělovací trychtýř do sběrače pevných látek. Sběrač pevných látek je umístěn uvnitř provozní nádrže a obsahuje každý 2 ks pryžových dělících klapek a jednu uzavírací klapku. Ve sběrači pevných látek jsou hrubé nečistoty (např. kousky textilie kosti, kameny, dřevo, plechovky, papír apod.) zadrženy oddělovacími klapkami. Odpadní voda proteče přes tyto oddělovací klapky s mini česlemi a čerpadlo do sběrné nádrže. Když je sběrná nádrž naplněna po spínací hladinu, řídicí systém sepne čerpadlo, které předčištěnou odpadní vodou ze sběrné nádrže dokonale vypláchne pevné látky přes oddělovací klapky ze sběrače do výtlaku. Při tom dojde k pročištění sběrače. Během procesu čerpání, natéká odpadní voda do sběrné nádrže druhým čerpadlem, které je v klidu. Čerpadla se automaticky po fázi čerpání střídají. Z provozní nádrže vychází dva výtlaky, které se spojují pomocí kalhotového kusu do jednoho. Každý z výtlaků před spojením obsahuje zpětnou klapku se 100% volným průtokem společně se šoupátkem, které se uzavírá v případě údržby nebo výměny těsnícího elementu klapky. Čerpací stanice uvnitř obsahuje bezpečnostní obtok - bypass, kterým v případě vzdutí dochází rovněž k plnění provozní nádrže ČSOV 1 Technické parametry Kompaktní přečerpávací stanice splaškových odpadních vod se sběrači nerozpuštěných látek (separátory) umístěnými uvnitř provozní nádrže. Provozní nádrž je v kovovém provedení cháněná speciálním 2 složkovým nátěrem složeným z epoxidové pryskyřice odolné proti působení agresivních odpadních vod. Uvnitř provozní nádrže se nachází 2 ks sběračů nerozpuštěných látek, každý sběrač obsahuje 2 pryžové a jednu kulovou (deskovou) uzavírací klapku. Součástí nádrže jsou 2 ks odstředivých hydrodynamických čerpadel s oběžným kolem: otevřené vícekanálové oběžné kolo 3oKR. Pracovní bod: Q=6,39 l/s, H=17,77 m Přítok DN 200, PN10, výtlak: DN100 PN10 Odvzdušnění nádrže DN65 PN10 Výška přítoku ode dna šachty: 400 mm Výtlak obsahuje: 2 ks plnoprůtočných zpětných klapek s deskovým uzávěrem DN100 PN10 na výtlaku jsou: 2 ks měkcetěsnících uzavíracích šoupátek DN100 PN 10 Kulový průchod: min. 100 mm Motor: 3kW, 3000 ot./min., U=400 V, I=6,1A, třída S3, IP67 motor je vybaven termickou ochranou: bimetalem Spouštění čerpadla je přímé DA. Rozměry nádrže: 860x660x380 mm Provozní objem nádrže: 107 l Hmotnost nádrže: 175 kg Materiál nádrže: slitina hliníku G-AlSi12 Hladinové měření: AS (analogový senzor) 4-20mA rozsah měření: mbar Ovládací a řídící rozvaděč 0,75kW - 4kW K ovládání přečerpávací stanice odpadních vod. rozměry: 320x300x120mm Ochrana: IP 65 Materiál: polykarbonát Součástí rozvaděče jsou rovněž přepěťové ochrany: síťová, pro řídící napájení a AS senzor (hl. sonda) Dále rozvaděč obsahuje: kontrolu sledu fází a zásuvku náhradního zdroje 32A 14 / 31

15 Ovládání a signalizace: 1 x připojovací kabel s CEE 5-ti pólovou zástrčkou 6 x ovládací tlačítko ruční provoz 0 automat 1 x tlačítko potvrzení výběru 1 x otočný ovladač pro volbu zobrazených údajů 3 x signálky LED porucha 2 x signálky LED provoz 2 x signálky LED automat/ručně 1 x zvukový alarm 1 x LCD Klartex displej zobrazující: - ampérmetr - počítadlo provozních hodin - poruchu Klartexu - provozní data 1 x vstup pro termokontakt (omezení 90/110 C) 1 x svorkovnice se štítky pro připojování přívodu proudu a spotřebičů Způsob přenosu hlášení poruch: - bezpotenciální kontakty na svorkovnici připojené na dálkový přenos: 1. celková porucha (přepínací kontakt) 2. porucha čerpadla 1 (přepínací kontakt) 3. porucha čerpadla 2 (přepínací kontakt) 4. vzdutí (přepínací kontakt) - porucha primárního napětí 230 VAC (pracovní kontakt) Prefabrikovaná šachta z železobetonu pro čerpací stanici - vnitřní průměr 2100 mm - hloubka šachty 3450 mm Železobetonová krycí deska je 200 mm silná a uvnitř tepelně izolovaná Čerpací jímka průměru 400 mm a hloubky 250 mm nabetonování dna šachty. Vybavení šachty: poklop šachty v pochůzném provedení, s odvětráním, chráněný proti vniknutí dešťové vody, rozměru 800 x 800 mm, poklop z nerezového plechu (V2A) s pěnovou izolací (V2A), poklop osazen plynovou vyklápěcí vzpěrou, včetně zámku. Vstup do šachty se děje pomocí nerezového žebříku s pomocí výstupu. pomoc výstupu je délky min mm. Průchodky potrubí Stěnové průchodky zabetonované přesuvky přesně dle projektu. DN 200 přívodní potrubí DN 100 tlakové potrubí DN 100 kabelová chránička 15 / 31

16 DN 150 odvětrání šachty DN 100 odvětrání nádrže Šachta je dodávána vč. odvětrávacích hlavic 1x PVC hlavice DN 150 pro odvětrání šachty 1x PVC hlavice DN 100 pro odvětrání nádrže s 1m PVC trouby Hydrotechnické výpočty Parametry ČSOV 1 - Typ oběžného kola STM 65/ Čerpané množství Qč 6,39 l/s - Dopravní výška 17,77 m v.sl. - Délka výtlaku 287,95 m - Profil výtlačného potrubí DA110x6,6 mm, SDR17 - Jmenovitý příkon čerpadla 3,0 kw - Počet čerpadel 2 - Rychlost ve výtlačném potrubí 0,87 m/s ČSOV 2 Technické parametry Kompaktní přečerpávací stanice splaškových odpadních vod se sběrači nerozpuštěných látek (separátory) umístěnými uvnitř provozní nádrže. Provozní nádrž je v kovovém provedení chráněná speciálním 2 složkovým nátěrem složeným z epoxidové pryskyřice odolné proti působení agresivních odpadních vod. Uvnitř provozní nádrže se nachází 2 ks sběračů nerozpuštěných látek, každý sběrač obsahuje 2 pryžové a jednu kulovou (deskovou) uzavírací klapku. Součástí nádrže jsou 2 ks odstředivých hydrodynamických čerpadel s oběžným kolem: otevřené vícekanálové oběžné kolo 3oKR. Pracovní bod: Q=5,83 l/s, H=42,38 m Přítok DN 200, PN10, výtlak: DN100 PN10 Odvzdušnění nádrže DN65 PN10 Výška přítoku ode dna šachty: 700 mm Výtlak obsahuje: 2 ks plnoprůtočných zpětných klapek s deskovým uzávěrem DN 100 PN10 na výtlaku jsou: 2 ks měkcetěsnících uzavíracích šoupátek DN100 PN 10 Kulový průchod: min. 100 mm Motor: 7,5kW, 3000 ot./min., U=400 V, I=14,3A, třída S1, IP55 motor je vybaven termickou ochranou: PTC termistor Spouštění čerpadla je s pomocí soft-starteru Rozměry nádrže: 1400x800x1000 mm Provozní objem nádrže: 430 l Hmotnost nádrže: 520 kg Materiál nádrže: ocel ST37-2 Hladinové měření: AS (analogový senzor) 4-20mA 16 / 31

17 rozsah měření: mbar Ovládací a řídící rozvaděč se SOFTSTARTERY K ovládání přečerpávací stanice odpadních vod. Rozměry: 800x1000x300mm Ochrana: IP 43 Součástí rozvaděče jsou 2 ks SOFTSTARTERU Materiál: lakovaný plech Součástí rozvaděče jsou rovněž přepěťové ochrany: síťová, pro řídící napájení a AS senzor (hl. sonda) Dále rozvaděč obsahuje: kontrolu sledu fází a zásuvku náhradního zdroje 32A Ovládání a signalizace: 1 x hlavní vypínač 1 x voltmetr ke kontrole napětí s integrovaným přepínačem L1, L2, L3, N. 2 x ampérmetr pro dohled nad odběrem el. proudu čerpadel 1 x transformátor řídící obvody 1 x pojistka pro řídící systém 1 x pojistka pro čerpadla 1 x svorkovnice s popisem pro připojení přívodu el. proudu 2 x ochranné jističe motoru, termická a dynamická ochrana 2 x hlavní jistič pro čerpadla - přímý start Ovládací prvky: 6 x ovládacích tlačítek ruční provoz 0 automat 1 x tlačítko potvrzení výběru 1 otočný ovladač pro volbu zobrazených údajů 3 signálky LED porucha 2 signálky LED provoz 2 signálky LED automat/ručně 1 zvukový alarm 1 LCD Klartex displej zobrazující: - ampérmetr - počítadlo provozních hodin - poruchu Klartexu - provozní data 2 x vstupy pro termokontakt (omezení 90/110 C) Způsob přenosu hlášení poruch: bezpotenciální kontakty na svorkovnici připojené na dálkový přenos: 1. provoz čerpadla porucha čerpadla vzdutí 4. celková porucha 17 / 31

18 5. výpadek napájení Prefabrikovaná šachta z železobetonu pro čerpací stanici - vnitřní průměr 2500 mm - hloubka šachty 5130 mm Železobetonová krycí deska je 250 mm silná a uvnitř tepelně izolovaná Čerpací jímka průměru 400 mm a hloubky 250 mm nabetonování dna šachty. Vybavení šachty: poklop šachty v pochůzném provedení, s odvětráním, chráněný proti vniknutí dešťové vody, rozměru 800 x 800 mm, poklop z nerezového plechu (V2A) s pěnovou izolací (V2A), poklop osazen plynovou vyklápěcí vzpěrou, včetně zámku. Vstup do šachty se děje pomocí nerezového žebříku s pomocí výstupu. pomoc výstupu je délky min mm. Průchodky potrubí Stěnové průchodky zabetonované přesuvky přesně dle projektu. DN 200 přívodní potrubí DN 100 tlakové potrubí DN 100 kabelová chránička DN 150 odvětrání šachty DN 100 odvětrání nádrže Šachta je dodávána vč. odvětrávacích hlavic 1x PVC hlavice DN 150 pro odvětrání šachty 1x PVC hlavice DN 100 pro odvětrání nádrže s 1m PVC trouby. Hydrotechnické výpočty Parametry ČSOV 2 - Typ oběžného kola STM 65/ Čerpané množství Qč 6,11 l/s - Dopravní výška 42,74 m v.sl. - Délka výtlaku 463,05 m - Profil výtlačného potrubí DA110x6,6 mm, SDR17 - Jmenovitý příkon čerpadla 7,5 kw - Počet čerpadel 2 - Rychlost ve výtlačném potrubí 0,8 m/s ČSOV 3 Technické parametry Kompaktní přečerpávací stanice splaškových odpadních vod se sběrači nerozpuštěných látek (separátory) umístěnými uvnitř provozní nádrže. Provozní nádrž je v kovovém provedení chráněná speciálním 2 složkovým nátěrem složeným z epoxidové pryskyřice odolné proti působení agresivních 18 / 31

19 odpadních vod. Uvnitř provozní nádrže se nachází 2 ks sběračů nerozpuštěných látek, každý sběrač obsahuje 2 pryžové a jednu kulovou (deskovou) uzavírací klapku. Součástí nádrže jsou 2 ks odstředivých hydrodynamických čerpadel s oběžným kolem: otevřené vícekanálové oběžné kolo 3oKR. Pracovní bod: Q=5,83 l/s, H=41,27 m Přítok DN 200, PN10, výtlak: DN100 PN10 Odvzdušnění nádrže DN65 PN10 Výška přítoku ode dna šachty: 700 mm Výtlak obsahuje: 2 ks plnoprůtočných zpětných klapek s deskovým uzávěrem DN 100 PN10 na výtlaku jsou: 2 ks měkcetěsnících uzavíracích šoupátek DN100 PN 10 Kulový průchod: min. 100 mm Motor: 7,5kW, 3000 ot./min., U=400 V, I=14,3A, třída S1, IP55 motor je vybaven termickou ochranou: PTC termistor Spouštění čerpadla je s pomocí soft-starteru Rozměry nádrže: 1400x800x1000 mm Provozní objem nádrže: 430 l Hmotnost nádrže: 520 kg Materiál nádrže: ocel ST37-2 Hladinové měření: AS (analogový senzor) 4-20mA rozsah měření: mbar Ovládací a řídící rozvaděč se SOFTSTARTERY K ovládání přečerpávací stanice odpadních vod. Rozměry: 800x1000x300mm Ochrana: IP 43 Součástí rozvaděče jsou 2 ks SOFTSTARTERU Materiál: lakovaný plech Součástí rozvaděče jsou rovněž přepěťové ochrany: síťová, pro řídící napájení a AS senzor (hl. sonda) Dále rozvaděč obsahuje: kontrolu sledu fází a zásuvku náhradního zdroje 32A Ovládání a signalizace: 1 x hlavní vypínač 1 x voltmetr ke kontrole napětí s integrovaným přepínačem L1, L2, L3, N. 2 x ampérmetr pro dohled nad odběrem el. proudu čerpadel 1 x transformátor řídící obvody 1 x pojistka pro řídící systém 1 x pojistka pro čerpadla 1 x svorkovnice s popisem pro připojení přívodu el. proudu 2 x ochranné jističe motoru, termická a dynamická ochrana 2 x hlavní jistič pro čerpadla - přímý start Ovládací prvky: 6 x ovládacích tlačítek ruční provoz 0 automat 19 / 31

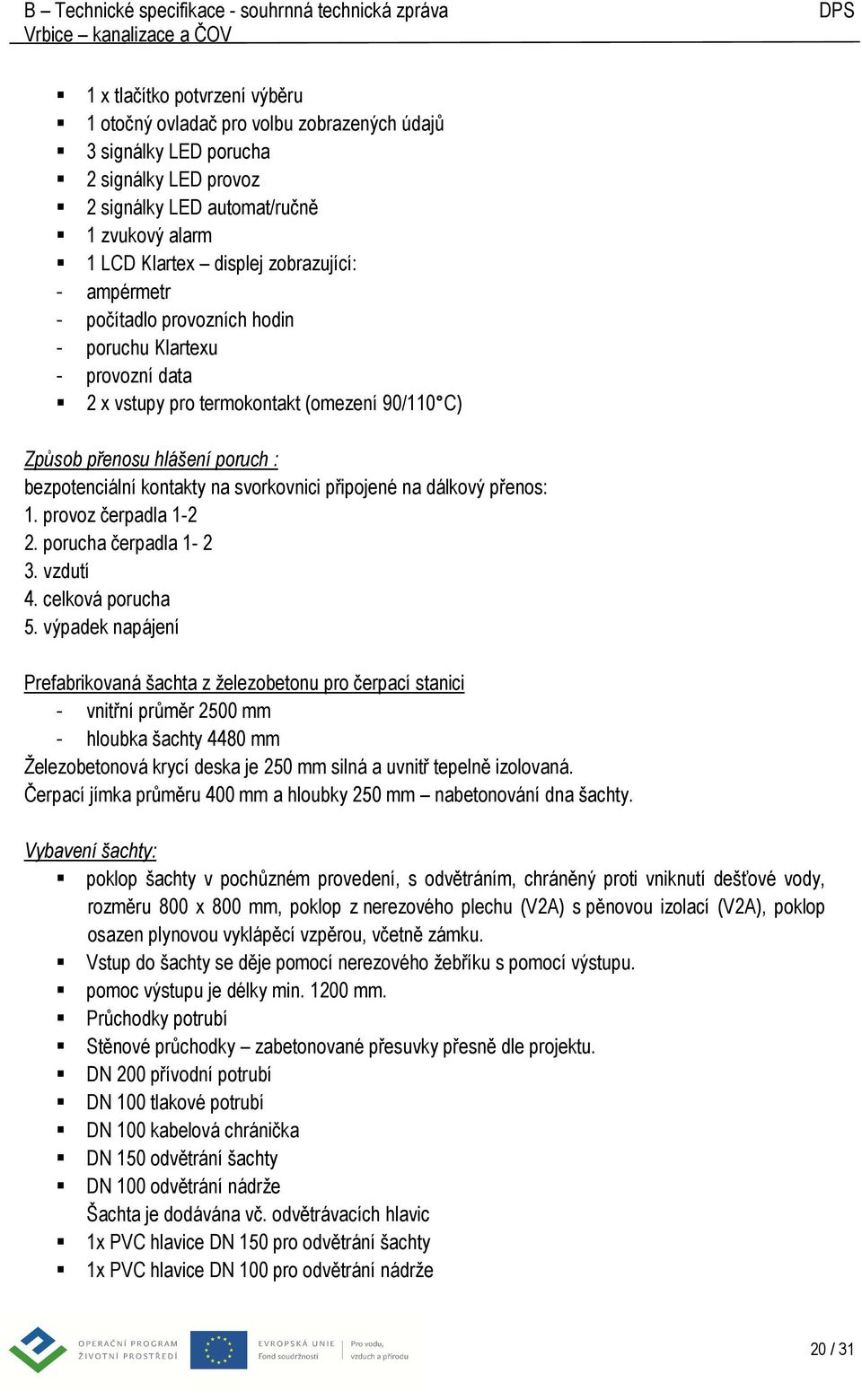

20 1 x tlačítko potvrzení výběru 1 otočný ovladač pro volbu zobrazených údajů 3 signálky LED porucha 2 signálky LED provoz 2 signálky LED automat/ručně 1 zvukový alarm 1 LCD Klartex displej zobrazující: - ampérmetr - počítadlo provozních hodin - poruchu Klartexu - provozní data 2 x vstupy pro termokontakt (omezení 90/110 C) Způsob přenosu hlášení poruch : bezpotenciální kontakty na svorkovnici připojené na dálkový přenos: 1. provoz čerpadla porucha čerpadla vzdutí 4. celková porucha 5. výpadek napájení Prefabrikovaná šachta z železobetonu pro čerpací stanici - vnitřní průměr 2500 mm - hloubka šachty 4480 mm Železobetonová krycí deska je 250 mm silná a uvnitř tepelně izolovaná. Čerpací jímka průměru 400 mm a hloubky 250 mm nabetonování dna šachty. Vybavení šachty: poklop šachty v pochůzném provedení, s odvětráním, chráněný proti vniknutí dešťové vody, rozměru 800 x 800 mm, poklop z nerezového plechu (V2A) s pěnovou izolací (V2A), poklop osazen plynovou vyklápěcí vzpěrou, včetně zámku. Vstup do šachty se děje pomocí nerezového žebříku s pomocí výstupu. pomoc výstupu je délky min mm. Průchodky potrubí Stěnové průchodky zabetonované přesuvky přesně dle projektu. DN 200 přívodní potrubí DN 100 tlakové potrubí DN 100 kabelová chránička DN 150 odvětrání šachty DN 100 odvětrání nádrže Šachta je dodávána vč. odvětrávacích hlavic 1x PVC hlavice DN 150 pro odvětrání šachty 1x PVC hlavice DN 100 pro odvětrání nádrže 20 / 31

21 s 1m PVC trouby. Hydrotechnické výpočty Parametry ČSOV 3 - Typ oběžného kola STM 65/ Čerpané množství Qč 6,11 l/s - Dopravní výška 42,00 m v.sl. - Délka výtlaku 716,62 m - Profil výtlačného potrubí DA110x6,6 mm, SDR17 - Jmenovitý příkon čerpadla 7,5 kw - Počet čerpadel 2 - Rychlost ve výtlačném potrubí 0,8 m/s ČSOV 4 Technické parametry Kompaktní přečerpávací stanice splaškových odpadních vod se sběrači nerozpuštěných látek (separátory) umístěnými uvnitř provozní nádrže. Provozní nádrž je v kovovém provedení chráněná speciálním 2 složkovým nátěrem složeným z epoxidové pryskyřice odolné proti působení agresivních odpadních vod. Uvnitř provozní nádrže se nachází 2 ks sběračů nerozpuštěných látek, každý sběrač obsahuje 2 pryžové a jednu kulovou (deskovou) uzavírací klapku. Součástí nádrže jsou 2 ks odstředivých hydrodynamických čerpadel s oběžným kolem: otevřené vícekanálové oběžné kolo 3oKR. Pracovní bod: Q=6,39 l/s, H=9,63 m Přítok DN 200, PN10, výtlak: DN100 PN10 Odvzdušnění nádrže DN65 PN10 Výška přítoku ode dna šachty: 400 mm Výtlak obsahuje: 2 ks plnoprůtočných zpětných klapek s deskovým uzávěrem DN 100 PN10 na výtlaku jsou: 2 ks měkcetěsnících uzavíracích šoupátek DN100 PN 10 Kulový průchod: min. 100 mm Motor: 1,5kW, 3000 ot./min., U=400 V, I=3,1A, třída S3, IP67 motor je vybaven termickou ochranou: bimetalem Spouštění čerpadla je přímé DA. Rozměry nádrže: 860x660x380 mm Provozní objem nádrže: 107 l Hmotnost nádrže: 175 kg Materiál nádrže: slitina hliníku G-AlSi12 Hladinové měření: AS (analogový senzor) 4-20mA rozsah měření: mbar Ovládací a řídící rozvaděč 0,75kW - 4kW K ovládání přečerpávací stanice odpadních vod. rozměry: 320x300x120mm 21 / 31

22 Ochrana: IP 65 Materiál: polykarbonát Součástí rozvaděče jsou rovněž přepěťové ochrany: síťová, pro řídící napájení a AS senzor (hl. sonda) Dále rozvaděč obsahuje: kontrolu sledu fází a zásuvku náhradního zdroje 32A Ovládání a signalizace: 1 x připojovací kabel s CEE 5-ti pólovou zástrčkou 6 x ovládací tlačítko ruční provoz 0 automat 1 x tlačítko potvrzení výběru 1 x otočný ovladač pro volbu zobrazených údajů 3 x signálky LED porucha 2 x signálky LED provoz 2 x signálky LED automat/ručně 1 x zvukový alarm 1 x LCD Klartex displej zobrazující: - ampérmetr - počítadlo provozních hodin - poruchu Klartexu - provozní data 1 x vstup pro termokontakt (omezení 90/110 C) 1 x svorkovnice se štítky pro připojování přívodu proudu a spotřebičů Způsob přenosu hlášení poruch: - bezpotenciální kontakty na svorkovnici připojené na dálkový přenos: 1. celková porucha (přepínací kontakt) 2. porucha čerpadla 1 (přepínací kontakt) 3. porucha čerpadla 2 (přepínací kontakt) 4. vzdutí (přepínací kontakt) - porucha primárního napětí 230 VAC (pracovní kontakt) Prefabrikovaná šachta z železobetonu pro čerpací stanici - vnitřní průměr 2100 mm - hloubka šachty 3740 mm Železobetonová krycí deska je 200 mm silná a uvnitř tepelně izolovaná Čerpací jímka průměru 400 mm a hloubky 250 mm nabetonování dna šachty. Vybavení šachty: poklop šachty v pochůzném provedení, s odvětráním, chráněný proti vniknutí dešťové vody, rozměru 800 x 800 mm, poklop z nerezového plechu (V2A) s pěnovou izolací (V2A), poklop osazen plynovou vyklápěcí vzpěrou, včetně zámku. Vstup do šachty se děje pomocí nerezového žebříku s pomocí výstupu. 22 / 31

23 pomoc výstupu je délky min mm. Průchodky potrubí Stěnové průchodky zabetonované přesuvky přesně dle projektu. DN 200 přívodní potrubí DN 100 tlakové potrubí DN 100 kabelová chránička DN 150 odvětrání šachty DN 100 odvětrání nádrže Šachta je dodávána vč. odvětrávacích hlavic 1x PVC hlavice DN 150 pro odvětrání šachty 1x PVC hlavice DN 100 pro odvětrání nádrže s 1m PVC trouby. Hydrotechnické výpočty Parametry ČSOV 4 - Typ oběžného kola STM 65/ Čerpané množství Qč 6,38 l/s - Dopravní výška 9,63 m v.sl. - Délka výtlaku 166,79 m - Profil výtlačného potrubí DA110x6,6 mm, SDR17 - Jmenovitý příkon čerpadla 1,5 kw - Počet čerpadel 2 - Rychlost ve výtlačném potrubí 0,87 m/s ŠACHTA PRO ČERPACÍ STANICE Technologie čerpací stanice bude uložena v podzemní prefabrikované samonosné železobetonové kruhového půdorysu, která se skládá ve spodní části z nabetonovaného dna tl. 250 mm a jištění proti vztlaku podzemní vody (železobeton) tl. 120 mm. Vrchní část šachty obsahuje železobetonovou stropní desku tl. 250 mm s otvorem 800 x 800 mm. Vrchní část stropní desky je vodotěsně spojena se skeletem šachty pomocí speciálního horizontálního těsnění. Vnitřní průměr šachty je pro ČSOV1+4: 2100 mm, nebo pro ČS2OV+4: 2500 mm, tl. stěny 120 mm, tl. železobetonového dna včetně nabetonování je 400 mm. Světlá výška šachty je dle výkresové dokumentace. Ve stropní desce bude osazen uzamykatelný poklop typu třídy ID188: 800 x 800 mm pro případ údržby nebo vstup do čerpací stanice. Prostupy pro potrubí ve stěnách šachty jsou řešeny speciálními průchodkami proti tlakové vodě. V šachtě je zabezpečeno odvětrání vrchní části a odvětrání spodní části potrubím PVC-KG DN 150. Šachta dále obsahuje žebřík z mat. V2A, potřebné armatury a potrubí pro čerpací stanici, průchodky pro odvzdušňovací a zavzdušňovací potrubí, kabelovou průchodku a čerpadlo úkapů typ K2SA 230 V - 50 Hz - 0,21 kw pro případ údržby KALOVÉ ČERPADLO S INTEGROVANÝM PLOVÁKOVÝM SPÍNAČEM Jednostupňová konstrukce odstředivého čerpadla, s integrovanou zpětnou klapkou, hladinovým řízením manualní/automatika a akustickým alarmem 80 db. Pro domácí znečištěnou vodu bez fekálií a čerpaným množstvím Q (max.): 250 l/min. a dopravní výškou H (max.): až 7 m v. sl. 23 / 31

24 Materiálové provedení: - tělo čerpadla: PP zesílen skelným vláknem 30% - oběžné kolo: polyacetat POM - těsnění: Perbunan NBR - těsnění hřídele: 3 x Perbunan NBR - tělo motoru: nerez rotor: nerez šrouby nerez A2 230 V 50 Hz 0,21 kw, IN=2,1 A, ochrana IP 68, vertikální provedení, Připojovací rozměr výtlaku: R 1 1/4 Osazení v mokré jímce jako ponorné motorové čerpadlo s 10 m dlouhým připojovacím kabelem a chráněnou vidlicí. Motor s termickou ochranou, ochrana proti chodu naprázdno. Kulová průchodnost: 10 mm. Rozměry: - délka: 175 mm - šířka: 175 mm - výška: 282 mm - hmotnost: 5,5 kg Dodáno kompletně ve smontovaném stavu včetně: - zpětná klapka R 1 1/4 - uzavírací šoupě R 1 1/4 - výtlačné potrubí R 1 1/4 (DN32) - s tvarovkami pro připojení na odvětrání nádrže čerpací stanice GSM MODEM TYP AMODEM 2 VČ. PŘÍSLUŠENSTVÍ Přenos poruchových stavů z ČS pomocí SMS na mobilní telefon, bez smlouvy s operátorem. Přenáší se: porucha Č1, porucha Č2, VZDUTÍ, výpadek napájení, zatopení šachty. Lze nastavit libovolné texty hlášení a až 8 telefonních čísel, na která se událost reportuje. Textové hlášení může být navíc zdůrazněno následným zavoláním telefonů, na které byly SMS odeslány. Jednoduchá konfigurace SMS zpráv na dálku včetně servisu, tzn. změny telefoních čísel dle požadavku zákazníka. Dodávka obsahuje: 1. komplet GSM modem (modul) 2. vyhodnocení hladiny v šachtě 3. napájecí zdroj 4. prodrátování požadovaných poruch 5. nastavení a odzkoušení zařízení 6. montážní práce, doprava a drobný instalační materiál ZPEVNĚNÉ PLOCHY Nově navržené zpevněné plochy a oplocení jsou navrženy na obecních pozemcích. Jako hlavní příjezdová plocha k jednotlivým ČSOV je navržena zámková dlažba. Příjezdová cesta bude ohraničena bet. chodníkovými obrubami ABO 100/10/25. Všechny obruby budou osazeny do lože z betonu do lože 24 / 31

25 z betonu C 16/20 XF1. Příčný spád vozovky bude jednostranný a to 2,5 %. Dešťové vody budou při přívalových deštích svedeny na okolní nezpevněnou plochu, kde se vsáknou do terénu KAPACITY ZPEVNĚNÝCH PLOCH ČSOV1: V rámci objektu ČSOV1 budou vybudovány následující plochy: Zpevněná příjezdová plocha (zámková dlažba) - 56 m 2 ČSOV2: V rámci objektu ČSOV2 budou vybudovány následující plochy: Zpevněná příjezdová plocha (zámková dlažba) - 41 m 2 ČSOV3: V rámci objektu ČSOV3 budou vybudovány následující plochy: Zpevněná příjezdová plocha (zámková dlažba) - 23 m 2 ČSOV4: V rámci objektu ČSOV4 budou vybudovány následující plochy: Zpevněná příjezdová plocha (zámková dlažba) - 25 m SKLADBY ZPEVNĚNÝCH PLOCH Skladba příjezdové cesty - celková plocha 145 m 2 - zámková dlažba RYOLIT 80 mm 200/160/80 mm - lože šrěrkodrť 40 mm ŠD B G N ; 40 mm; ČSN EN šrěrkodrť 200 mm ŠD A G N ; 200 mm; ČSN EN sanační vrstva 150 mm betonový recyklát - geotextílie z polyesteru (PET) - zemní pláň Edef,2 = min. 45 MPa celkem mm OPLOCENÍ Oplocení bude provedeno z drátěného poplastovaného pletiva výšky 1600 mm (oka 50x50 mm), v celkové délce cca 60 m, vrchní část bude tvořit ostnatý poplastovaný drát ve dvou řadách svisle nad sebou. Sloupky plotu budou ocelové poplastované průměru 60 mm a délky 2300 mm včetně všech příslušenství (objímky, napínáky, příchytky, plastové kloboučky ). Vzpěry sloupků průměru 48 mm a délky 2000 mm budou umístněny v rozích pozemku. Pro základy budou jednak použity prefabrikované betonové patky POS 250/180/380 mm do štěrkopískového podsypu tl. 100 mm a u napínacích sloupku v rozích budou vybetonovány betonové základy 400x400x800 mm z prostého betonu C 20/25 do nezámrzné hloubky se štěrkopískovým podsypem. V místě příjezdu bude zhotovena vstupní pozinkovaná ocelová brána z jeklových profilů šířky 4000 mm a výšky 2000 mm navazující na oplocení z drátěného pletiva. Pro vstupní bránu budou vybudovány betonové základy 500/500/800 mm z prostého betonu se štěrkopískovým podsypem. Výkopové práce budou prováděny ručně. 25 / 31

26 Celková výška oplocení bude : 2000 mm DOTČENÉ OBJEKTY TECHNICKÉ INFRASTRUKTURY - Místní obslužná komunikace Obec Vrbice - Vodovod VaK Břeclav a.s. - Telefonní kabel Telefonica O2 - Plynovod NTL RWE GASNET - E.ON ČR POZN: Veškeré stávající podzemní inženýrské sítě je nutno před započetím zemních prací nechat vytýčit!!! POŽADAVKY NA HYGIENU, BEZPEČNOST A OCHRANU ZDRAVÍ PŘI PRACÍ Navržená zařízení jsou z hlediska realizace i budoucího provozu v souladu s obecně platnými normami a předpisy. Při vlastním provádění stavby i následném provozu je nutné plně respektovat tyto normy a předpisy a seznámit s nimi všechny pracovníky DŮSLEDKY NA ŽIVOTNÍ PROSTŘEDÍ Stavba nebude mít vzhledem ke svému charakteru negativní vliv na životní prostředí. Případné negativní vlivy stavby na životní prostředí v průběhu její realizace musí dodavatel minimalizovat optimální organizací výstavby a dalšími účinnými opatřeními, (technický stav strojního parku, čištění vozovek, chodníků, úklid pracoviště apod.) DOPRAVA Doprava materiálu při realizaci akce bude probíhat po místních komunikacích. Na všech exponovaných místech bude osazeno příslušné dopravní značení upozorňující na probíhající činnost. 3.3 SO 102 PŘÍPOJKY NN PRO ČSOV PŘEDMĚT PROJEKTOVÉHO ŘEŠENÍ Předmětem projektového řešení je projekt přípojek NN pro 4 ČSOV ve Vrbici, součást stavby kanalizace a ČOV. Jako podklady byly k dispozici : situace,specifikace ČSOV. Stavebník musí podat žádost o připojení : 4 nová odběrná místa, ZÁKLADNÍ TECHNICKÉ ÚDAJE síť NN 3 PEN AC 50Hz,400V/230V/TN-C Icu = 10 ka Napojovací body : distribuční nadzemní vedení AlFe ( AES), pojistková přípojková skříň typ 3xPNA000 /40AgGna podpěrných bodech ve výšce 2,5m. Svisle po podpěrných bodech v tuhých trubkách DN40. Kabely CYKY-J 4 x 16 nebo CYKY 4x10 se napojí 4ks elektroměrové rozvaděče pilířkové ER112,IP44,plastové. Rozvody kabelové zemní.instalovaný příkon : 26 / 31

27 Centrální kompenzace : projekt neřeší ČSOV1 Součástí nádrže jsou 2 ks odstředivých hydrodynamických čerpadel s oběžným kolem: otevřené vícekanálové oběžné kolo 3oKR. Motor: 3kW, 3000 ot./min., U=400 V, I=6,1A, třída S3, IP67 motor je vybaven termickou ochranou: bimetalem ČSOV2 Součástí nádrže jsou 2 ks odstředivých hydrodynamických čerpadel s oběžným kolem: otevřené vícekanálové oběžné kolo 3oKR. Motor: 7,5kW, 3000 ot./min., U=400 V, I=14,3A, třída S1, IP55 motor je vybaven termickou ochranou: PTC termistor Spouštění čerpadla je s pomocí soft-starteru ČSOV3 Součástí nádrže jsou 2 ks odstředivých hydrodynamických čerpadel s oběžným kolem: otevřené vícekanálové oběžné kolo 3oKR. Motor: 7,5kW, 3000 ot./min., U=400 V, I=14,3A, třída S1, IP55 motor je vybaven termickou ochranou: PTC termistor Spouštění čerpadla je s pomocí soft-starteru ČSOV4 Součástí nádrže jsou 2 ks odstředivých hydrodynamických čerpadel s oběžným kolem: otevřené vícekanálové oběžné kolo 3oKR. Motor: 1,5kW, 3000 ot./min., U=400 V, I=3,1A, třída S3, IP67 motor je vybaven termickou ochranou: bimetalem Spouštění čerpadla je přímé DA. Čerpadla čerpají s automatickým střídavým spínáním. Souběžný provoz není možný. V případě termického výpadku jednoho z čerpadel dochází k automatickému přepnutí na druhé čerpadlo OCHRANNÁ OPATŘENÍ V rozvodné soustavě- síti 3 PEN AC 50Hz,400V/230V /TN-C ( a ovládací soustavě 1 N stř. 50Hz,230V ) jsou provedena ochranná opatření dle ČSN ed.2 tabulka NA.2-stupně ochrany u zařízení a instalaci do AC 1000V A DC 1500V. stupeň ochrany - normální druh ochrany a doplňková ochrana: 1. automatické odpojení od zdroje 2. dvojitá nebo zesílená izolace 27 / 31

28 4. MECHANICKÁ ODOLNOST A STABILITA Veškeré konstrukce a stavební části byly navrženy dle platných norem a vyhlášek. 5. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY Vzhledem k charakteru stavby není nutno tuto problematiku řešit. 6. HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Hygienické podmínky v obci nebudou výstavbou nijak ovlivněny. Navržená zařízení jsou z hlediska realizace i budoucího provozu v souladu s obecně platnými normami a předpisy. Při vlastním provádění stavby i následném provozu je nutné plně respektovat tyto normy a předpisy a seznámit s nimi všechny pracovníky. 7. BEZPEČNOST PŘI UŽÍVÁNÍ Vzhledem k charakteru stavby není nutné tuto problematiku řešit. 8. OCHRANA PROTI HLUKU Vzhledem k charakteru stavby není potřeba tuto problematiku řešit. 9. ÚSPORA ENERGIE A OCHRANA TEPLA Vzhledem k charakteru stavby není potřeba tuto problematiku řešit. 10. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ Radon Výskyt radonu se nepředpokládá. Agresivní spodní voda Dle provedeného inženýrsko geologického průzkumu není zastižená agresivní podzemní voda. Seizmicita Území se nenachází v oblasti zvýšené seizmicity. Poddolování V současné době není pod daným územím žádná důlní ani jiná činnost. Sesuvy půdy V rámci budoucí stavby a vzhledem k jejímu charakteru by nemělo docházet k sesuvům stavby. 11. OCHRANA OBYVATELSTVA Jsou splněny základní požadavky na situování a stavební řešení stavby z hlediska ochrany obyvatelstva. Při realizaci záměru bude z hygienického hlediska docházet dočasně k negativním vlivům, spojeným se stavební činností. Bude se jednat o zvýšenou prašnost, hluk a zplodiny ze stavebních strojů a nákladních automobilů, které budou zajišťovat dopravu materiálu. Tyto negativní vlivy na obyvatelstvo budou dočasné a dále je bude možné omezit vhodnými opatřeními. 28 / 31

29 12. BILANCE SUROVIN, MATERIÁLŮ A ODPADU Při výstavbě budou vznikat odpady související především se stavebními pracemi. Další odpady vzniknou s nezbytným kácením a mýcením dřevin. Vznikající odpady bude nutno ze staveniště odstranit odvést ke konečnému uložení, případně, pokud to jejich mechanicko fyzikální a chemické vlastnosti umožní a v případě poptávky nabídnout k dalšímu využití (zeminy ve stavebnictví, dřevo jako topivo). Konečné množství a přesné druhy odpadů, vzniklých při výstavbě, není možno v současné době přesně odhadnout. Způsob odstraňování vzniklých odpadů a jejich přeprava na místo uložení budou řešeny v další fázi přípravy projektu. Při výstavbě budou produkovány tyto odpady: Zařazení dle vyhlášky 381/2001 Sb. Č. odpadu : Název odpadu : asfaltové směsi, dehet a výrobky z dehtu Č. odpadu : Název odpadu : asfaltové směsi obsahující dehet (N) Původ odpadu : pozemní a inženýrské stavitelství Množství : viz. soupis prací příloha E Místo uložení : Hantály a.s. Č. odpadu : Název odpadu : asfaltové směsi neuvedené pod číslem (O) Původ odpadu : pozemní a inženýrské stavitelství Množství : viz. soupis prací příloha E Místo uložení : Hantály a.s. Č. odpadu : Název odpadu : kovy včetně jejich slitin Č. odpadu : Název odpadu : Kabely obsahující ropné látky uhelný dehet a jiné nebezpečné látky (N) Původ odpadu : pozemní a inženýrské stavitelství Množství : viz. soupis prací příloha E Místo uložení : Hantály a.s. Č. odpadu : Název odpadu : Kabely neuvedené pod (O) Původ odpadu : pozemní a inženýrské stavitelství Množství : viz. soupis prací příloha E Místo uložení : Hantály a.s. Č. odpadu : Název odpadu : Zemina (včetně vytěžené zeminy z kontaminovaných míst ) kamení a vytěžená hlušina Č. odpadu : Název odpadu : Zemina a kamení obsahující nebezpečné látky (N) Původ odpadu : pozemní a inženýrské stavitelství 29 / 31
