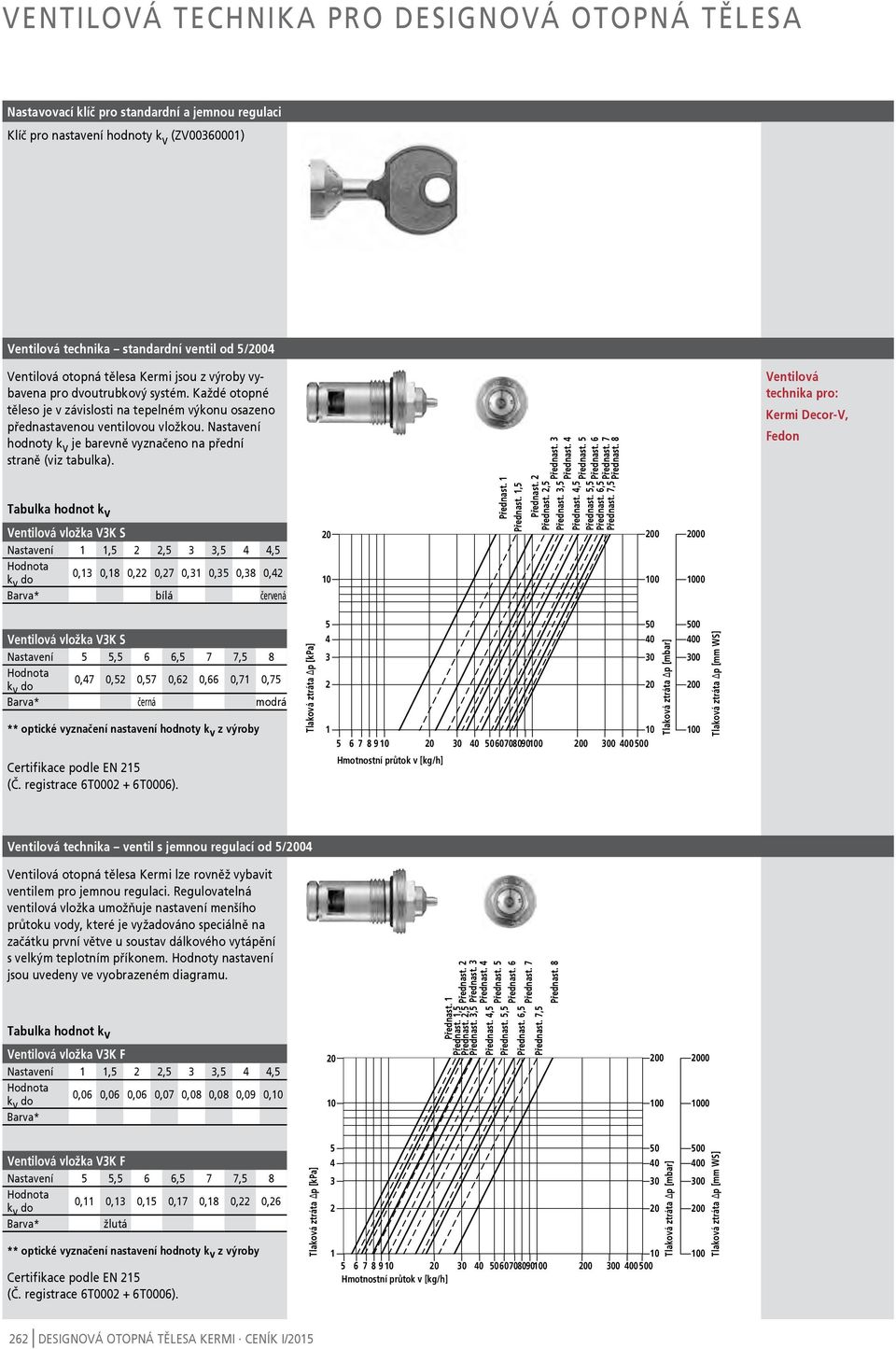

1 VENTILOVÁ technika pro designová otopná tělesa Nastavovací klíč pro standardní a jemnou regulaci Klíč pro nastavení hodnoty k v (zv ) Ventilová technika standardní ventil od 5/04 Ventilová otopná tělesa Kermi jsou z výroby vybavena pro dvoutrubkový systém. Každé otopné těleso je v závislosti na tepelném výkonu osazeno přednastavenou ventilovou vložkou. Nastavení hodnoty k v je barevně vyznačeno na přední straně (viz tabulka). Tabulka hodnot k v Ventilová vložka V3K S Nastavení,5 2 2,5 3 3,5 4 4,5 0,3 0,8 0,22 0,27 0,3 0,35 0,38 0,42 Barva* bílá červená Přednast. Přednast.,5 Přednast. 2 Přednast. 2,5 Přednast. 3 Přednast. 3,5 Přednast. 4 Přednast. 4,5 Přednast. 5 Přednast. 5,5 Přednast. 6 Přednast. 6,5 Přednast. 7,5 Přednast. 7 Přednast Ventilová technika pro: Kermi Decor-V, Fedon Ventilová vložka V3K S Nastavení 5 5,5 6 6,5 7 7,5 8 0,47 0,52 0,57 0,62 0,66 0,7 0,75 Barva* černá modrá ** optické vyznačení nastavení hodnoty k v z výroby Tlaková ztráta Δp [kpa] Tlaková ztráta Δp [mbar] Tlaková ztráta Δp [mm WS] Certifikace podle en 25 (Č. registrace 6T T0006). Hmotnostní průtok v [kg/h] Ventilová technika ventil s jemnou regulací od 5/04 Ventilová otopná tělesa Kermi lze rovněž vybavit ventilem pro jemnou regulaci. Regulovatelná ventilová vložka umožňuje nastavení menšího průtoku vody, které je vyžadováno speciálně na začátku první větve u soustav dálkového vytápění s velkým teplotním příkonem. Hodnoty nastavení jsou uvedeny ve vyobrazeném diagramu. Tabulka hodnot k v Ventilová vložka V3K F Nastavení,5 2 2,5 3 3,5 4 4,5 0,06 0,06 0,06 0,07 0,08 0,08 0,09 0, Barva* Přednast. Přednast.,5 Přednast. 2,5 Přednast. 2 Přednast. 3,5 Přednast. 3 Přednast. 4 Přednast. 4,5 Přednast. 5 Přednast. 5,5 Přednast. 6 Přednast. 6,5 Přednast. 7 Přednast. 7,5 Přednast Ventilová vložka V3K F Nastavení 5 5,5 6 6,5 7 7,5 8 0, 0,3 0,5 0,7 0,8 0,22 0,26 Barva* žlutá ** optické vyznačení nastavení hodnoty k v z výroby Certifikace podle en 25 (Č. registrace 6T T0006). Tlaková ztráta Δp [kpa] Hmotnostní průtok v [kg/h] Tlaková ztráta Δp [mbar] Tlaková ztráta Δp [mm WS] 262 Designová otopná tělesa Kermi Ceník I/5

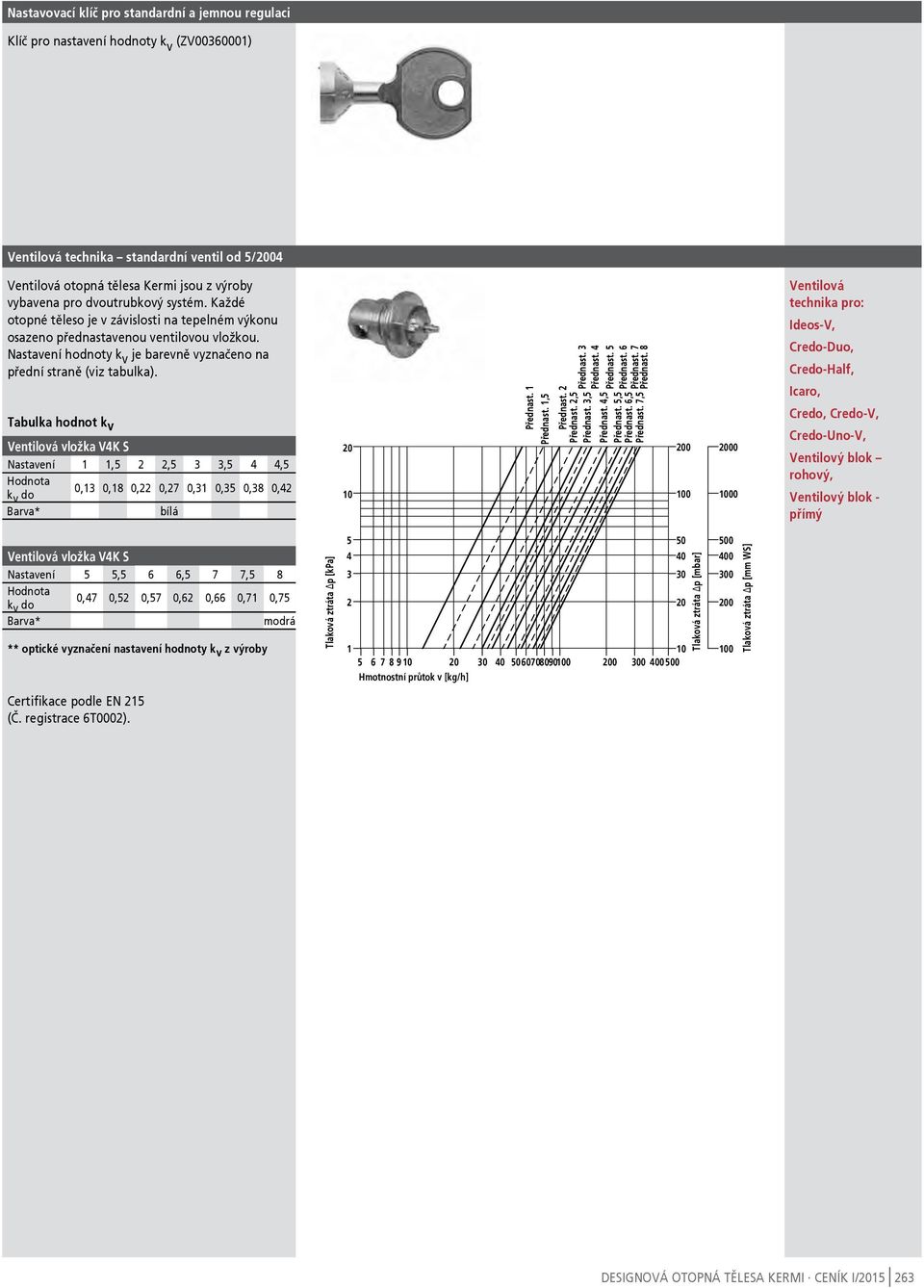

2 Nastavovací klíč pro standardní a jemnou regulaci Klíč pro nastavení hodnoty k v (zv ) Ventilová technika standardní ventil od 5/04 Ventilová otopná tělesa Kermi jsou z výroby vybavena pro dvoutrubkový systém. Každé otopné těleso je v závislosti na tepelném výkonu osazeno přednastavenou ventilovou vložkou. Nastavení hodnoty k v je barevně vyznačeno na přední straně (viz tabulka). Tabulka hodnot k v Ventilová vložka V4K S Nastavení,5 2 2,5 3 3,5 4 4,5 0,3 0,8 0,22 0,27 0,3 0,35 0,38 0,42 Barva* bílá Přednast. Přednast.,5 Přednast. 2 Přednast. 2,5 Přednast. 3,5 Přednast. 3 Přednast. 4 Přednast. 4,5 Přednast. 5 Přednast. 5,5 Přednast. 6 Přednast. 6,5 Přednast. 7,5 Přednast. 7 Přednast Ventilová technika pro: Ideos-V, Credo-Duo, Credo-Half, Icaro, Credo, Credo-V, Credo-Uno-V, Ventilový blok rohový, Ventilový blok - přímý Ventilová vložka V4K S Nastavení 5 5,5 6 6,5 7 7,5 8 0,47 0,52 0,57 0,62 0,66 0,7 0,75 Barva* modrá ** optické vyznačení nastavení hodnoty k v z výroby Tlaková ztráta Δp [kpa] Hmotnostní průtok v [kg/h] Tlaková ztráta Δp [mbar] Tlaková ztráta Δp [mm WS] Certifikace podle en 25 (Č. registrace 6T0002). Designová otopná tělesa Kermi Ceník I/5 263

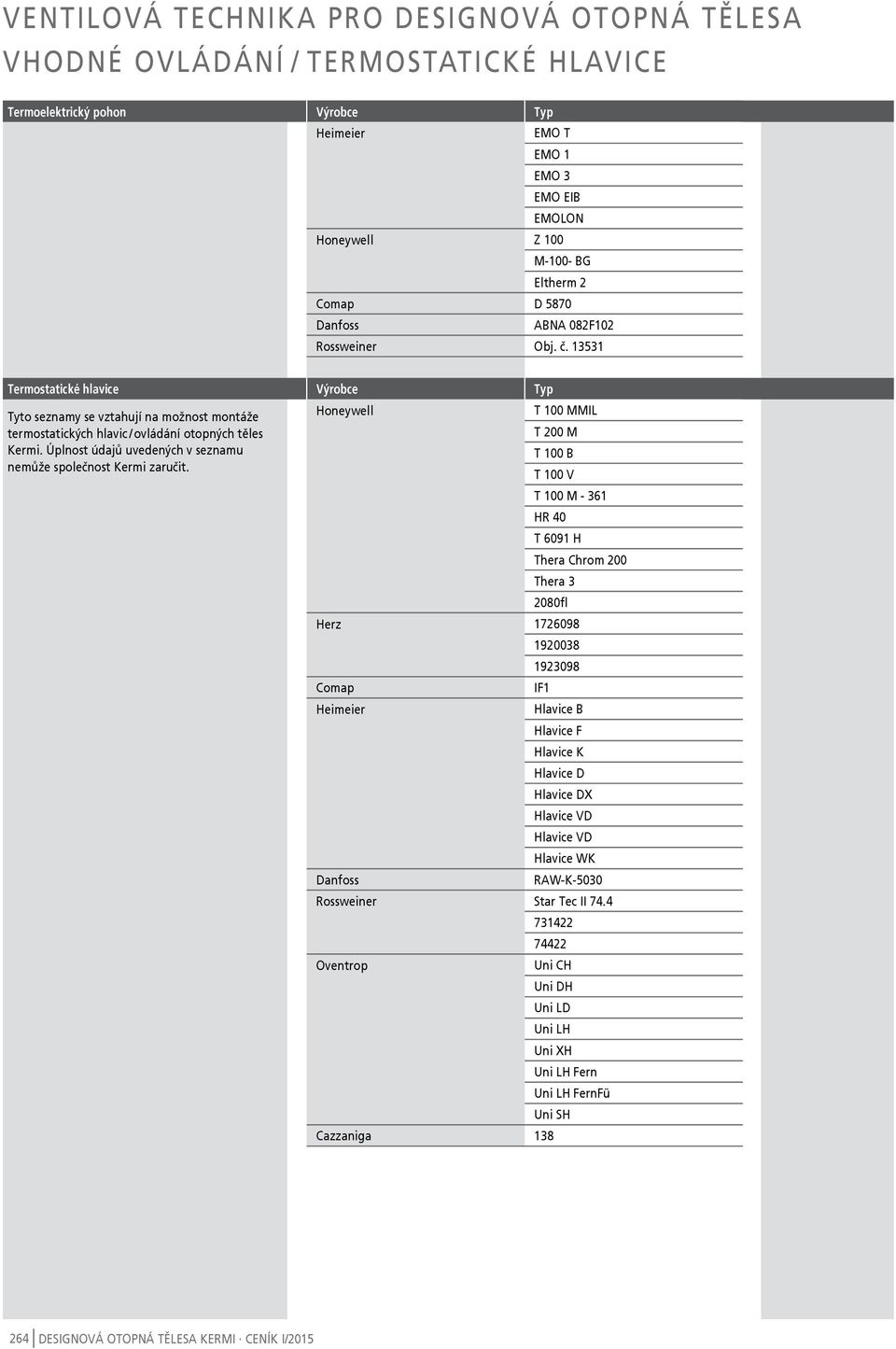

3 VENTILOVÁ technika pro designová otopná tělesa vhodné ovládání / termostatické hlavice Termoelektrický pohon Výrobce Typ Heimeier emo T emo emo 3 emo eib EMOLON Honeywell Z M-- bg Eltherm 2 Comap D 5870 Danfoss abna 082F2 Rossweiner Obj. č. 353 Termostatické hlavice Tyto seznamy se vztahují na možnost montáže termostatických hlavic / ovládání otopných těles Kermi. Úplnost údajů uvedených v seznamu nemůže společnost Kermi zaručit. Výrobce Typ Honeywell T mmil T 0 M T B T V T M - 36 hr 40 T 609 H Thera Chrom 0 Thera 3 80fl Herz Comap if Heimeier Hlavice B Hlavice F Hlavice K Hlavice D Hlavice DX Hlavice vd Hlavice vd Hlavice WK Danfoss raw-k-5030 Rossweiner Star Tec ii Oventrop Uni ch Uni dh Uni ld Uni lh Uni XH Uni lh Fern Uni lh FernFü Uni sh Cazzaniga Designová otopná tělesa Kermi Ceník I/5

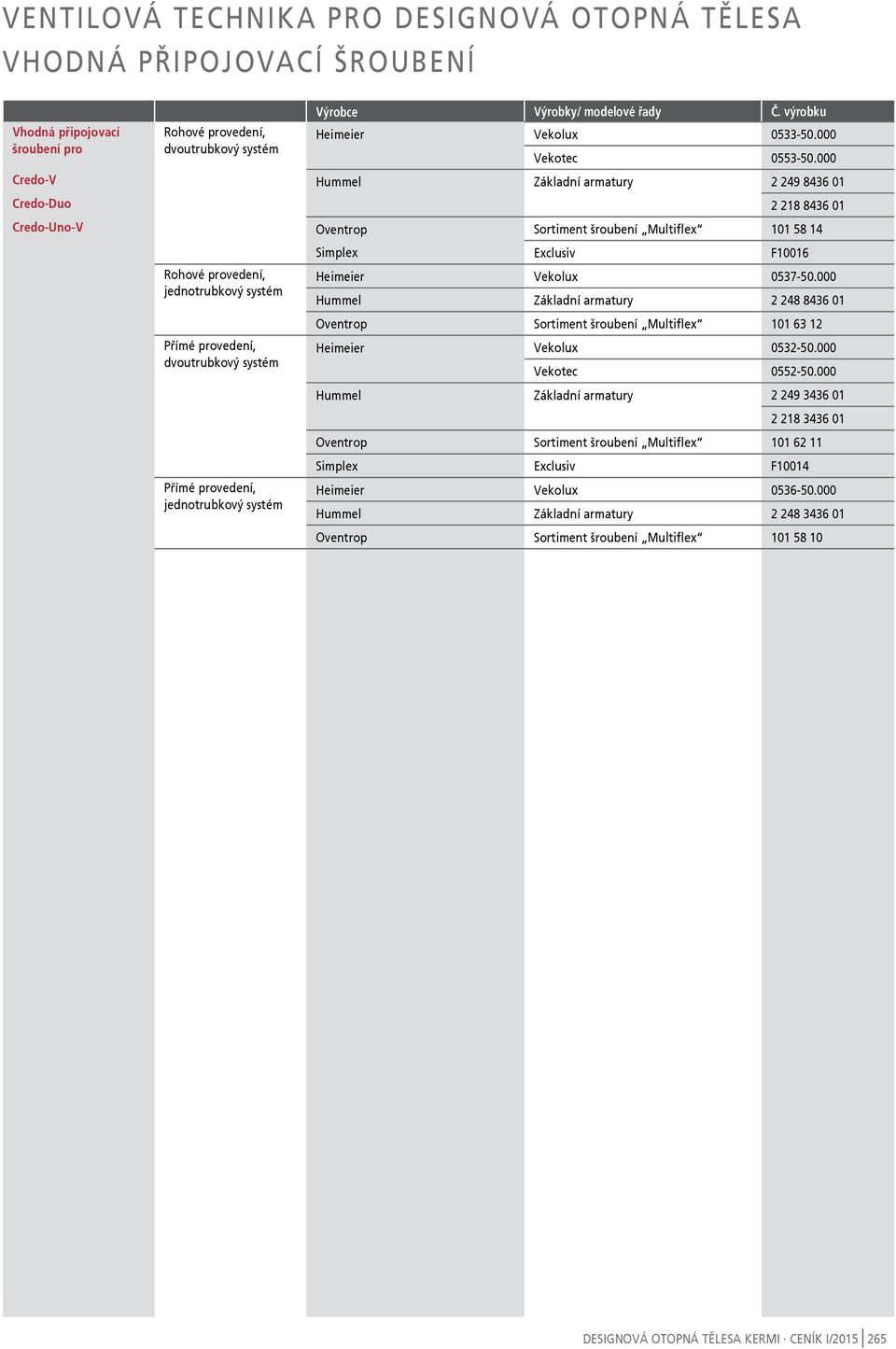

4 VENTILOVÁ technika pro designová otopná tělesa vhodná PřiPojovací ŠroUbení Výrobce Výrobky/ modelové řady Č. výrobku Vhodná připojovací Rohové provedení, Heimeier Vekolux šroubení pro dvoutrubkový systém Vekotec Credo-V Hummel Základní armatury Credo-Duo Credo-Uno-V Oventrop Sortiment šroubení Multiflex 58 4 Rohové provedení, jednotrubkový systém Přímé provedení, dvoutrubkový systém Přímé provedení, jednotrubkový systém Simplex Exclusiv F6 Heimeier Vekolux Hummel Základní armatury Oventrop Sortiment šroubení Multiflex 63 2 Heimeier Vekolux Vekotec Hummel Základní armatury Oventrop Sortiment šroubení Multiflex 62 Simplex Exclusiv F4 Heimeier Vekolux Hummel Základní armatury Oventrop Sortiment šroubení Multiflex 58 Designová otopná tělesa Kermi Ceník I/5 265

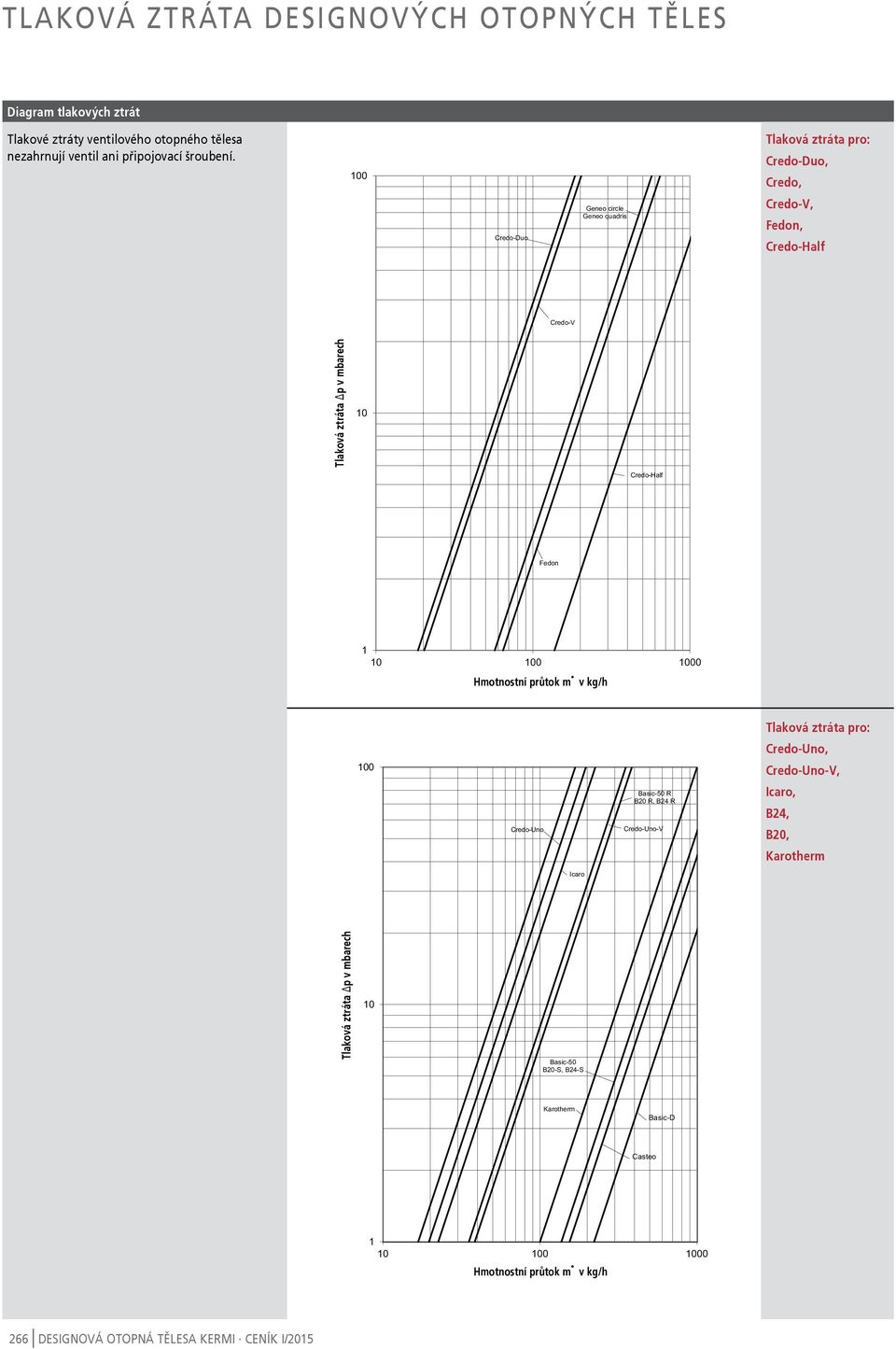

5 TLAKOVÁ ztráta designových otopných těles Diagram tlakových ztrát Tlakové ztráty ventilového otopného tělesa nezahrnují ventil ani připojovací šroubení. Credo-Duo Geneo circle Geneo quadris Tlaková ztráta pro: Credo-Duo, Credo, Credo-V, Fedon, Credo-Half Credo-V Tlaková Druckverlust ztráta in Δp mbar v mbarech Credo-Half Fedon 0 Hmotnostní Massenstrom průtok in kg/h m v kg/h Tlaková ztráta pro: Credo-Uno, Credo-Uno Basic-50 R B R, B24 R Credo-Uno-V Credo-Uno-V, Icaro, B24, B, Karotherm Icaro Tlaková Druckverlust ztráta in Δp mbar v mbarech Basic-50 B-S, B24-S Karotherm Basic-D Casteo 0 Hmotnostní Massenstrom průtok in m kg/h v kg/h 266 Designová otopná tělesa Kermi Ceník I/5

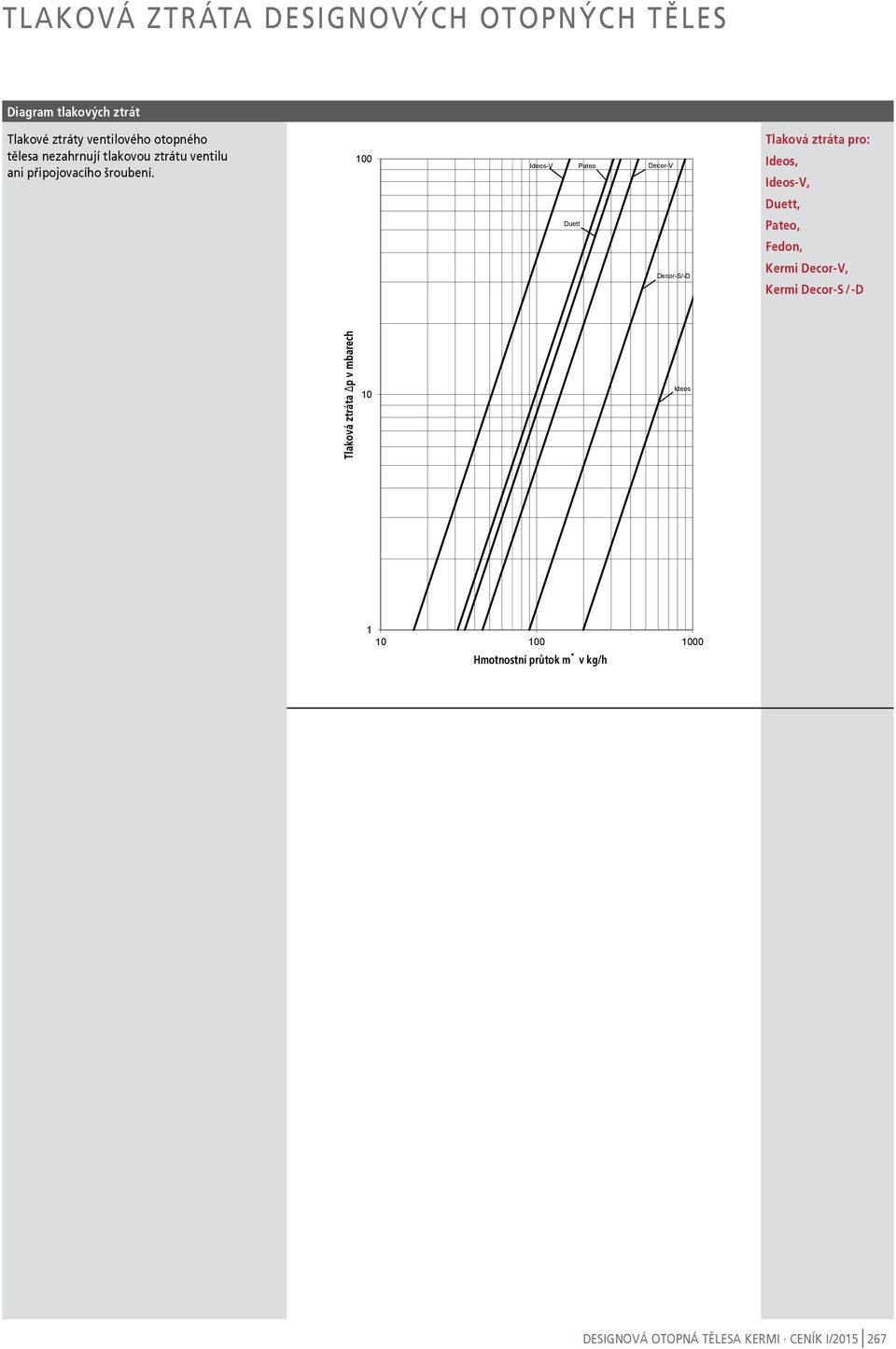

6 TLAKOVÁ ztráta designových otopných těles Diagram tlakových ztrát Tlakové ztráty ventilového otopného tělesa nezahrnují tlakovou ztrátu ventilu ani připojovacího šroubení. Tlaková ztráta pro: Ideos, Ideos-V, Duett, Pateo, Fedon, Kermi Decor-V, Kermi Decor-S / -D Tlaková ztráta Δp v mbarech Hmotnostní průtok m v kg/h Designová otopná tělesa Kermi Ceník I/5 267

7 Dimenzování otopných těles Pro místnosti s regulovaným vytápěním podle DIN EN 283 Podle din en 283 lze pro místnosti s regulovaným vytápěním definovat max. přípustnou dobu náběhové fáze. Požadovanou dobu náběhu určuje výše náběhového tepelného výkonu. Náběhový tepelný výkon (Φ RH ) podle din en 283 pro místnosti s regulovaným systémem: Přepočet tepelného výkonu Normovaný tepelný výkon podle din en 442 je založen na teplotě přívodu 75 C, teplotě zpátečky 65 C a teplotě vzduchu C. Při jiném poměru teplot se musí výkon přepočítat podle uvedeného vzorce: Φ = Φ sl * ( Δt ) n 49,83 Φ RH = A * f rh A = plocha [m 2 ] Náběhový faktor (f rh ) vychází z národní normy. Tento faktor zohledňuje dobu náběhu, stavební materiál budovy a výši poměrného poklesu teploty. Pro normovaný tepelný výkon (Φ HL ) vyplývá: s: Φ = tepelný výkon otopného tělesa pro požadované teploty vody a vzduchu Φ sl = normovaný tepelný výkon otopného tělesa Δt = jmenovitý logaritmický rozdíl teplot vody a vzduchu Φ HL = Φ HL, Netto + Φ RH Δt = t V t R Φ HL, Netto = Φ T + Φ V ln t V t L tr t L Φ T = tepelná ztráta prostupem Φ V = tepelná ztráta větráním n = exponent otopného tělesa Pozor: Náběhový faktor a z toho vyplývající dodatečný výkon musí být projednán se zákazníkem s ohledem na velikost prostoru. Příklady z praxe jsou v následující tabulce: Doporučené doby náběhové fáze. Stanovení hodnot pro určitou dobu ohřevu (f rh v [W/m 2 ]) dle normy en 283 a národních dodatků. Při montáži do niky a jiných vestavbách otopného tělesa je třeba navíc počítat se snížením výkonu. Při teplotním dimenzování 75/65 a 70/55, resp. 55/45 lze pracovat s firemními tabulkami. Při jiném teplotním spádu se provádí přepočet tepelného výkonu podle následujícího vzorce nebo podle zjednodušené převodní tabulky na následující straně. Doporučené doby náběhové fáze Místnost Doba náběhu t RH [h] Kuchyně - 2 Jídelna v závislosti na způsobu využití (, 3 nebo 4) Obývací pokoj 2 Ložnice Koupelna (0,5) 2 Chodba/galerie WC Schodiště Zádveří Vytápění Spižírna Pracovna / kancelář v závislosti na způsobu využití (, 3 nebo 4) Dětský pokoj - 2 Domácnost Doby náběhové fáze uvedené v tabulce jsou doporučené a nejsou závazné. Je třeba je dojednat se zadavatelem. Navíc je třeba sjednat předpokládanou dobu fáze chladnutí u RH [ C]. 268 Designová otopná tělesa Kermi Ceník I/5

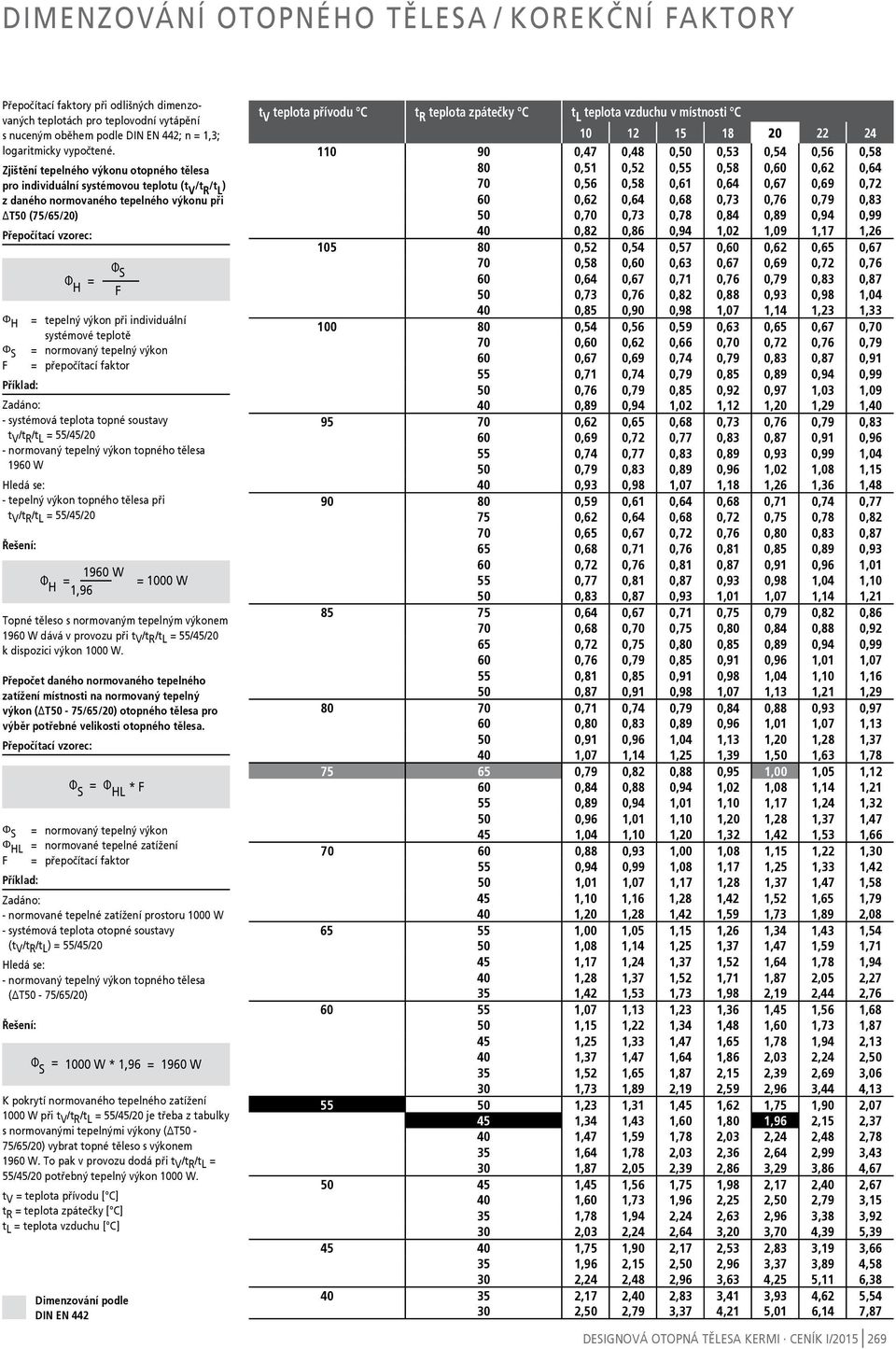

8 Dimenzování otopného tělesa / korekční faktory Přepočítací faktory při odlišných dimenzovaných teplotách pro teplovodní vytápění s nuceným oběhem podle din en 442; n =,3; logaritmicky vypočtené. Zjištění tepelného výkonu otopného tělesa pro individuální systémovou teplotu (t V /t R /t L ) z daného normovaného tepelného výkonu při T50 (75/65/) Přepočítací vzorec: Φ H = tepelný výkon při individuální systémové teplotě Φ S = normovaný tepelný výkon F = přepočítací faktor Příklad: Zadáno: - systémová teplota topné soustavy t V /t R /t L = 55/45/ - normovaný tepelný výkon topného tělesa 960 W Hledá se: - tepelný výkon topného tělesa při t V /t R /t L = 55/45/ Řešení: Topné těleso s normovaným tepelným výkonem 960 W dává v provozu při t V /t R /t L = 55/45/ k dispozici výkon 0 W. Přepočet daného normovaného tepelného zatížení místnosti na normovaný tepelný výkon ( T50-75/65/) otopného tělesa pro výběr potřebné velikosti otopného tělesa. Přepočítací vzorec: Φ S = normovaný tepelný výkon Φ HL = normované tepelné zatížení F = přepočítací faktor Příklad: Zadáno: - normované tepelné zatížení prostoru 0 W - systémová teplota otopné soustavy (t V /t R /t L ) = 55/45/ Hledá se: - normovaný tepelný výkon topného tělesa ( T50-75/65/) Řešení: Φ H = Φ S F 960 W Φ H =,96 Φ S = Φ hl * F Φ S = 0 W *,96 = 960 W K pokrytí normovaného tepelného zatížení 0 W při t V /t R /t L = 55/45/ je třeba z tabulky s normovanými tepelnými výkony ( T50-75/65/) vybrat topné těleso s výkonem 960 W. To pak v provozu dodá při t V /t R /t L = 55/45/ potřebný tepelný výkon 0 W. t V = teplota přívodu [ C] t R = teplota zpátečky [ C] t L = teplota vzduchu [ C] Dimenzování podle DIN EN 442 = 0 W t V teplota přívodu C t R teplota zpátečky C t L teplota vzduchu v místnosti C ,47 0,48 0,50 0,53 0,54 0,56 0, ,5 0,52 0,55 0,58 0,60 0,62 0, ,56 0,58 0,6 0,64 0,67 0,69 0, ,62 0,64 0,68 0,73 0,76 0,79 0, ,70 0,73 0,78 0,84 0,89 0,94 0, ,82 0,86 0,94,02,09,7, ,52 0,54 0,57 0,60 0,62 0,65 0, ,58 0,60 0,63 0,67 0,69 0,72 0, ,64 0,67 0,7 0,76 0,79 0,83 0, ,73 0,76 0,82 0,88 0,93 0,98, ,85 0,90 0,98,07,4,23, ,54 0,56 0,59 0,63 0,65 0,67 0, ,60 0,62 0,66 0,70 0,72 0,76 0, ,67 0,69 0,74 0,79 0,83 0,87 0,9 55 0,7 0,74 0,79 0,85 0,89 0,94 0, ,76 0,79 0,85 0,92 0,97,03, ,89 0,94,02,2,,29, ,62 0,65 0,68 0,73 0,76 0,79 0, ,69 0,72 0,77 0,83 0,87 0,9 0, ,74 0,77 0,83 0,89 0,93 0,99, ,79 0,83 0,89 0,96,02,08,5 40 0,93 0,98,07,8,26,36, ,59 0,6 0,64 0,68 0,7 0,74 0, ,62 0,64 0,68 0,72 0,75 0,78 0, ,65 0,67 0,72 0,76 0,80 0,83 0, ,68 0,7 0,76 0,8 0,85 0,89 0, ,72 0,76 0,8 0,87 0,9 0,96,0 55 0,77 0,8 0,87 0,93 0,98,04, 50 0,83 0,87 0,93,0,07,4, ,64 0,67 0,7 0,75 0,79 0,82 0, ,68 0,70 0,75 0,80 0,84 0,88 0, ,72 0,75 0,80 0,85 0,89 0,94 0, ,76 0,79 0,85 0,9 0,96,0, ,8 0,85 0,9 0,98,04,,6 50 0,87 0,9 0,98,07,3,2, ,7 0,74 0,79 0,84 0,88 0,93 0, ,80 0,83 0,89 0,96,0,07,3 50 0,9 0,96,04,3,,28,37 40,07,4,25,39,50,63, ,79 0,82 0,88 0,95,00,05,2 60 0,84 0,88 0,94,02,08,4,2 55 0,89 0,94,0,,7,24, ,96,0,,,28,37,47 45,04,,,32,42,53, ,88 0,93,00,08,5,22, ,94 0,99,08,7,25,33,42 50,0,07,7,28,37,47,58 45,,6,28,42,52,65,79 40,,28,42,59,73,89 2, ,00,05,5,26,34,43,54 50,08,4,25,37,47,59,7 45,7,24,37,52,64,78,94 40,28,37,52,7,87 2,05 2,27 35,42,53,73,98 2,9 2,44 2, ,07,3,23,36,45,56,68 50,5,22,34,48,60,73,87 45,25,33,47,65,78,94 2,3 40,37,47,64,86 2,03 2,24 2,50 35,52,65,87 2,5 2,39 2,69 3,06 30,73,89 2,9 2,59 2,96 3,44 4, ,23,3,45,62,75,90 2,07 45,34,43,60,80,96 2,5 2,37 40,47,59,78 2,03 2,24 2,48 2,78 35,64,78 2,03 2,36 2,64 2,99 3,43 30,87 2,05 2,39 2,86 3,29 3,86 4, ,45,56,75,98 2,7 2,40 2,67 40,60,73,96 2,25 2,50 2,79 3,5 35,78,94 2,24 2,63 2,96 3,38 3, ,03 2,24 2,64 3, 3,70 4,39 5, ,75,90 2,7 2,53 2,83 3,9 3,66 35,96 2,5 2,50 2,96 3,37 3,89 4, ,24 2,48 2,96 3,63 4,25 5, 6, ,7 2,40 2,83 3,4 3,93 4,62 5, ,50 2,79 3,37 4,2 5,0 6,4 7,87 Designová otopná tělesa Kermi Ceník I/5 269
