1 technická zpráva zařízení pro vytápění staveb AKCE: INVESTOR: Rodinný dům Klenovice na Hané ETAPA 1 Marcela Vimmer Klenovice na Hané 227 MÍSTO STAVBY: Klenovice na Hané, p.č. 465/1 ČÍSLO ZAKÁZKY: PROJEKTANT: ZODPOVĚDNÝ PROJEKTANT: STUPEŇ: Ing. Alena Mojžíšová Ing. Martin Řezníček, TRASKO a.s. Na Nouzce 487/8, Vyškov, ČKAIT: Dokumentace pro realizaci stavby DATUM: POČET STRAN: 8 VÝPOČTY: Výpočet tepelného výkonu Výpočet pojistného zařízení PŘÍLOHY: Tepelné čerpadlo Ohřívač TV Otopná tělesa PDL vytápění PARÉ:

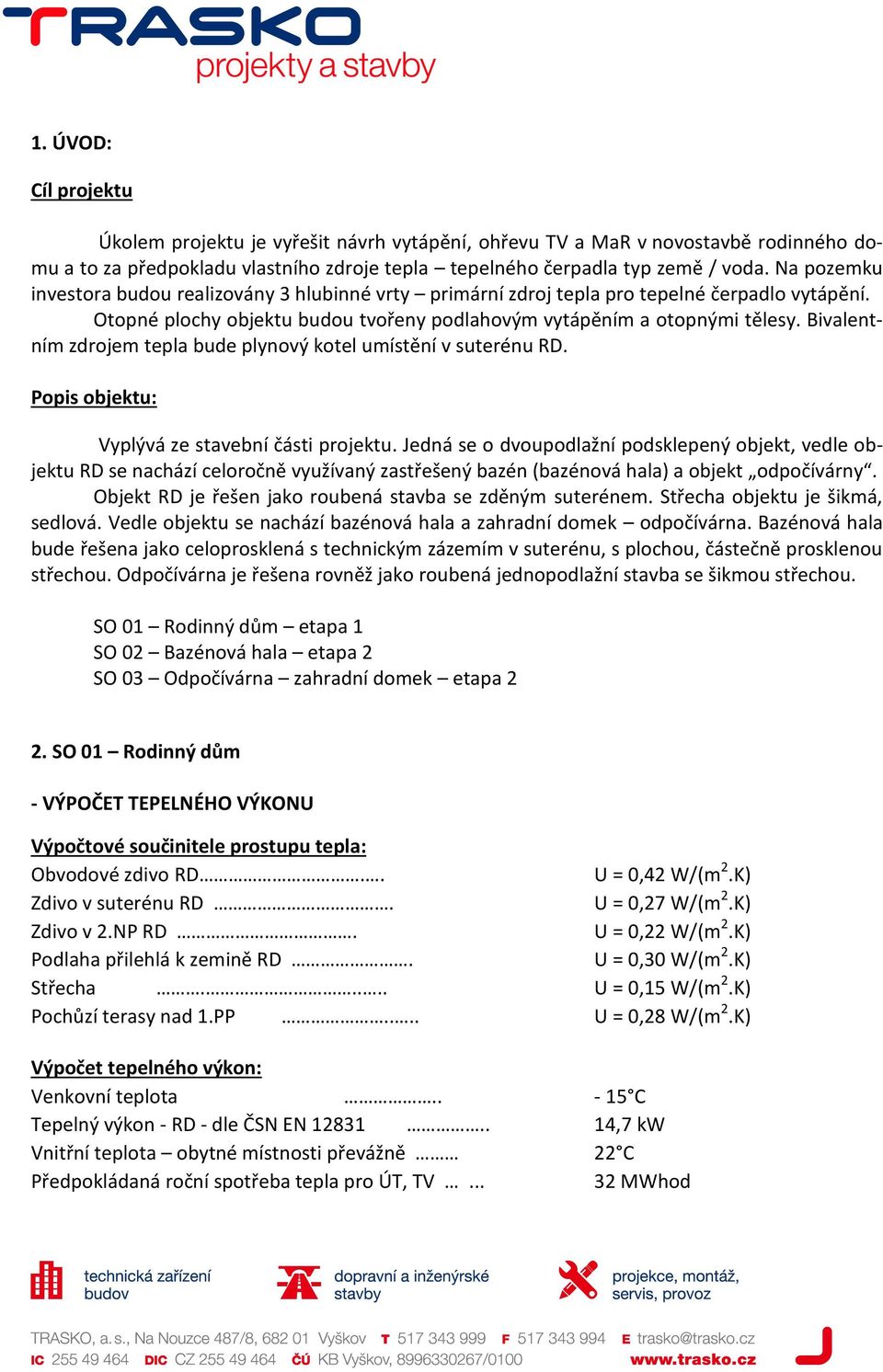

2 1. ÚVOD: Cíl projektu Úkolem projektu je vyřešit návrh vytápění, ohřevu TV a MaR v novostavbě rodinného domu a to za předpokladu vlastního zdroje tepla tepelného čerpadla typ země / voda. Na pozemku investora budou realizovány 3 hlubinné vrty primární zdroj tepla pro tepelné čerpadlo vytápění. Otopné plochy objektu budou tvořeny podlahovým vytápěním a otopnými tělesy. Bivalentním zdrojem tepla bude plynový kotel umístění v suterénu RD. Popis objektu: Vyplývá ze stavební části projektu. Jedná se o dvoupodlažní podsklepený objekt, vedle objektu RD se nachází celoročně využívaný zastřešený bazén (bazénová hala) a objekt odpočívárny. Objekt RD je řešen jako roubená stavba se zděným suterénem. Střecha objektu je šikmá, sedlová. Vedle objektu se nachází bazénová hala a zahradní domek odpočívárna. Bazénová hala bude řešena jako celoprosklená s technickým zázemím v suterénu, s plochou, částečně prosklenou střechou. Odpočívárna je řešena rovněž jako roubená jednopodlažní stavba se šikmou střechou. SO 01 Rodinný dům etapa 1 SO 02 Bazénová hala etapa 2 SO 03 Odpočívárna zahradní domek etapa 2 2. SO 01 Rodinný dům - VÝPOČET TEPELNÉHO VÝKONU Výpočtové součinitele prostupu tepla: Obvodové zdivo RD.. U = 0,42 W/(m 2.K) Zdivo v suterénu RD. U = 0,27 W/(m 2.K) Zdivo v 2.NP RD. U = 0,22 W/(m 2.K) Podlaha přilehlá k zemině RD. U = 0,30 W/(m 2.K) Střecha..... U = 0,15 W/(m 2.K) Pochůzí terasy nad 1.PP.... U = 0,28 W/(m 2.K) Výpočet tepelného výkon: Venkovní teplota C Tepelný výkon - RD - dle ČSN EN ,7 kw Vnitřní teplota obytné místnosti převážně 22 C Předpokládaná roční spotřeba tepla pro ÚT, TV MWhod

3 - TECHNICKÉ ŘEŠENÍ: Systém vytápění celého objektu RD bude vzhledem k volbě zdroje tepla nízkoteplotní s nuceným oběhem. Bude se skládat z 3 topných okruhů vytápění pro každé podlaží zvlášť. Ohřev TV bude řešen přímo z TČ. Bivalentním zdrojem tepla pro RD bude plynový kondenzační kotel o výkonu 24kW. Zdroj tepla: Zdrojem tepla pro objekt bude tepelné čerpadlo Buderus WPS 13-1, typ země/voda o výkonu 12,8 kw B0/W45 (vstupní médium 0 C, topná voda 45 C). TČ bude umístěno v technické místnosti. Bivalentním zdrojem tepla bude plynový kondenzační kotel Buderus Logatherm GB072 o výkonu 24kW. Ohřívač TV SH 370RW o objemu 370 l a akumulační zásobník o objemu RAK 300 o objemu 300 l budou umístěny rovněž v technické místnosti, stejně jako expanzní nádoba primárního okruhu TČ a okruhu vytápění. V technické místnosti bude cca 1m nad podlahou umístěn rozdělovač a sběrač. Z něj budou vyvedeny topné větve větev 1.PP, větev 1.NP a větev 2.NP. Regulace a provoz systému: Provoz TČ bude automatický, systém vytápění celého objektu bude řízen dle venkovní tepoty - ekvitermě. Čidlo venkovní teploty bude umístěno na severní fasádě objektu. V referenčních místnostech v každém podlaží budou osazeny prostorové termostaty s možností doregulace vnitřní teploty v objektu. Systém bude řízen nadřazenou regulací umožňující připojení bivalentního zdroje tepla. Nadřazená regulace umožní časové a teplotní nastavení pro celoroční provoz s přednostním ohřevem TV a s časovým nastavením cirkulačních čerpadel TV. Tlakové poměry primární strana TČ okruh vrtů: Minimální přetlak solanky v systému kpa Maximální přetlak solanky v systému kpa Otevírací tlak pojistného ventilu. 300 kpa Tlakové poměry sekundární strana TČ okruh vytápění objektu + technologie: Minimální přetlak otopné vody v systému. 100 kpa Maximální přetlak otopné vody v systému 200 kpa Otevírací tlak pojistného ventilu. 250 kpa Zabezpečovací zařízení: Pojistné zařízení pro tepelné čerpadlo v RD bude tvořeno pojistným ventilem, manometrem a teploměrem na výstupním potrubí topné vody. Pro primární stranu navržena expanzní ná-

4 doba BUDERUS MAG 18 o objemu 18l a pojistný ventil DN20, 2,5 baru. Pro topný systém je navržena expanzní nádoba Reflex NG 50/6, objem 50 l a pojistný ventil DUCO DN20, 2,5baru. Na expanzním potrubí bude umístěn uzavírací kohout Reflex MK 3/4. Ten umožní tlakové oddělení od systému a vypuštění vody z nádoby při demontáži a údržbě. Plynový kotel: Bivalentním zdrojem tepla bude plynový kondenzační kotel Buderus Logatherm GB072 o výkonu 24kW. Tento bude umístěn v technické místnosti RD a bude dodávat teplo do akumulačních nádrží v RD a v bazénové hale. Výstupní teplota topné vody z kotle bude omezena na 50 C. Odkouření plynového kotle bude řešeno systémově třísložkový komín s opláštěním vedený po fasádě objektu. Ohřev TV Ohřev TV v RD bude řešen v nepřímotopné zásobníku Buderus o objemu 370 l, zásobník bude natápěn tepelným čerpadlem země/voda v RD. Pro zvýšené požadavky nebo odstávku TČ bude v zásobníku osazena topná jednotka o výkonu 7,5kW. Zásobníku bude sloužit jako zdroj TV pouze pro objekt RD. Systém MaR bude řídit cirkulační čerpadlo TV časový režim. Primární strana TČ země/voda: Řešení vrtů pro tepelné čerpadlo bude součástí samostatného projektu. Na pozemku investora budou řešeny 3 hlubinné vrty hl. 80m. Potrubí od vrtů bude svedeno do revizní šachty s R+S primárního okruhu a vyvedeno v 1.PP objektu. Primární okruh TČ bude naplněn nemrznoucí směsí STABILfrost (ethylglykol), poměr ředění bude 1 (STABILfrost) : 2,2 (voda). Základní parametry topné vody v RD: Teplotní spád akumulačního zásobníku Teplotní spád ohřevu TV Teplotní spád v okruhu otopných těles Teplotní spád v okruhu podlahového vytápění v RD Nastavení havarijního termostatu pro podlahové vytápění 45 /35 C 50 /40 C 45 /35 C 40 /30 C 48 C Rozvod potrubí: Rozvody potrubí otopného systému budou navrženy měděné - Supersan. V jednotlivých místnostech bude rozvod veden v podlahách. Trasy vedení a dimenze jednotlivých úseků budou řešeny v dalším stupni dokumentace. Dimenze připojovacího potrubí k jednotlivým otopným tělesům bude Cu 15x1. Potrubí v podlahách bude opatřeno návlekovou izolací Mirelon tl. 20 mm. V technické místnosti a na volně vedených rozvodech bude potrubí tepelně chráněno izolací Mirelon tl. min.25 mm. Potrubí etylenglykolu (primární strany tč země/voda) vedené v technické místnosti bude chráněno izolací Armaflex tl. 25mm.

5 Otopné plochy: Otopné plochy v objektu RD budou tvořeny v 1.PP a v 1.NP PDL vytápěním, v 2.NP otopnými tělesy. V místnostech, kde potřeba tepla není pokryta podlahovým vytápěním a v místnostech bez PDL vytápění (garáž, technická místnost, ložnice) jsou navržena desková otopná tělesa. Buderus Logatrend typ VK se spodním pravým připojením. Tělesa budou opatřena integrovanými připojovacími armaturami a termostatickými hlavicemi. V koupelnách a na WC budou osazena designová trubková otopná tělesa, která budou rovněž opatřena termostatickými hlavicemi. Na trubkových tělesech budou osazeny termostatické ventily dle typu tělesa. V objektu bude instalováno podlahové vytápění s komplexním systémem SCHUTZ. U venkovních zdí budou navrženy okrajové zóny podlahového vytápění zhuštěné potrubí pro zamezení chladu od zdí. V místnostech s podlahovým vytápěním je nutno umisťovat nábytek a zařízení na nožkách, aby nebylo bráněno sálání tepla z podlahy. Velikosti, umístění a zaregulování jednotlivých otopných těles a podlahových smyček bude řešena v dalším stupni dokumentace. Základní údaje o navrženém systému SCHUTZ: Pro podlahové vytápění v budou použity trubky z materiálu duo-flex PE-Xa 16x2. Skříně rozdělovací stanice podlahového vytápění s rozdělovacími stanicemi Komfort 90 s budou umístěny dle PD. Niky pro skříně zajistí profese stavba. Trubky budou osazeny na polystyrenové desky pomocí TAC sponek v rozteči 150, 200 a 250mm. Okrajové zóny v rozteči 100mm. Topné trubky budou upevněny TAC sponkami a zality anhydritovým potěrem. Délky jednotlivých topných okruhů jsou zřejmé z výkresové dokumentace. Zaregulování bude provedeno na požadované průtoky uvedené ve výkresové dokumentaci. Topné smyčky jakožto dilatační celky budou ohraničeny dilatační páskou. Při průchodu topné smyčky přes dilatační celky bude použito ochranné trubky 200mm na každou stranu. Z důvodu použití anhydritové směsi může odpadnout řešení dilatačních celků v rámci jedné místnosti a ochranné trubky nebudou použity. V koupelně bude místo anhydritového potěru použito betonového potěru s přísadami pro PDL vytápění. Montáž podlahového vytápění: Projekt montáž nepředepisuje vzhledem k tomu, že bude součástí dodávky vyškolené firmy. 3. NAKLÁDÁNÍ S ODPADY: Odpadní látky vzniklé v průběhu výstavby budou skladovány, transportovány a likvidovány v souladu se zásadami pro nakládání s odpady dle zákona č. 158/2001 Sb. (Zákon o odpadech a o změně některých dalších zákonů).

6 Evidence vzniklých odpadů při stavbě bude vedena původcem odpadů, tj. prováděcí firmou dle vyhlášky č. 381/2001 Sb. (Vyhláška Ministerstva životního prostředí, kterou se stanoví Katalog odpadů, Seznam nebezpečných odpadů a seznamy odpadů a států pro účely vývozu, dovozu a tranzitu odpadů a postup při udělování souhlasu k vývozu, dovozu a tranzitu odpadů (Katalog odpadů) ve znění pozdějších předpisů. Možné odpady při stavbě: Katalog. č. Název O - beton O -cihly O -směsi nebo oddělené frakce betonu, cihel, tašek a keramických výrobků O -smíšené stavební a demoliční odpady O -dřevo O -sklo O -plasty O -železo a ocel O -směsné kovy O -kabely O -izolační materiály O -sádra a beton O -izolace s obsahem azbestu Při revizích a běžných opravách bude s odpady nakládáno stejným způsobem jako při realizaci stavby. Vzniklé odpady budou likvidovány resp. zneškodněny v souladu se zák. č. 185/2001 Sb. Evidence vzniklých odpadů při stavbě bude vedena původcem odpadů, tj. prováděcí firmou, dle vyhl. 383/2001 Sb. 4. POŽADAVKY NA OSTATNÍ PROFESE: STAVEBNÍ ČÁST: - zapravit drážky pro napojení otopných těles - zajistit niky pro osazení rozdělovačů PDL vytápění - zajistit zakrytování rozdělovačů PDL vytápění - zajistit prostupy konstrukcemi pro vedení všech potrubí - zajistit realizaci primární strany TČ země/voda spec. firma - zajistit prostor pro vedení potrubí topné vody do 2.NP s možností adekvátní dilatace potrubí nutný přístup ke kompenzačním kusům - zajistit krytí odkouření kondenzačního kotle v exteriéru - zajistit zemní práce spojené s realizací zdrojů tepla - zajistit připojení plynového kotle k rozvodu plynu

7 - zajistit realizaci VODOVOD: - systém vytápění RD připojit na rozvod studené vody pro doplňování systému (přes oddělovač) - napojit ohřívač TV na rozvody TV, SV a CV KANALIZACE: - přepady pojistných ventilů všech zařízení napojit přes sifon na kanalizaci - provést vpusť v prostoru technické místnosti v RD - zajistit odvod kondenzátu od komína a kondenzačního kotle ELEKTROINSTALACE: - vyvést husí krky pro potřebu venkovních čidel a prostorových termostatů a provést kabeláž - zajistit přívod el. energie 230V pro topné tyče žebříkových otopných těles pokud budou požadovány - zajistit přívod el. en k rozdělovačům PDL vytápění el. lišty a servopohony 230V, 50Hz - zajistit 2x zásuvky 230V, 10A v prostoru technické místnosti v RD - zajistit napojení na el. energii: - tepelné čerpadlo země/voda - 3/PE - 400V, 50 Hz, 25A - plynový kotel 230V, 50Hz - zásobníkový ohřívač TV 400V, 50Hz, 7,5kW - napojit na el. en. rozvaděč MaR v RD, 230V, cca 2kW VODOVOD: - připojit plynový kotel na přívod plynu DN 25, tlak 2,5kPa, množství plynu 3,18m3/h ETAPA 2 Výhled bude podrobně řešeno samostatnou PD SO 02 Bazénová hala + SO 03 Odpočívárna - VÝPOČET TEPELNÉHO VÝKONU Výpočtové součinitele prostupu tepla: Bazénová hala Prosklená stěna a střecha bazénové haly..... Střecha bazénové haly Podlaha bazénové haly Tepelný výkon - bazén - dle ČSN EN U = 1,00 W/(m 2.K) U = 0,24 W/(m 2.K) U = 0,40 W/(m 2.K) 16,4 kw

8 Vnitřní teplota bazénová hala 32 C Technologie bazénové haly (pro součinnost není zahrnuta do bilance) max. 10 kw Předpokládaná roční spotřeba tepla pro ÚT, TV (bazénová hala) 48 MWhod Odpočívárna Obvodové zdivo odpočívárny.. Podlaha přilehlá k zemině - odpočívárna. Střecha odpočívárny..... U = 0,42 W/(m 2.K) U = 0,40 W/(m 2.K) U = 0,20 W/(m 2.K) Tepelný výkon - RD - dle ČSN EN ,3 kw Vnitřní teplota obytné místnosti převážně 20 C Předpokládaná roční spotřeba tepla pro ÚT, TV... 8 MWhod TECHNICKÉ ŘEŠENÍ Vytápění bazénové haly a odpočívárny a zajištění tepla pro bazénovou technologii bude zajištěno tepelným čerpadlem systému vzduch/voda. Primárním zdrojem tepla pro bazénovou halu a objekt odpočívárny bude tepelné čerpadlo systému vzduch/voda, bivalentním zdrojem tepla bude plynový kotel umístěný v technické místnosti v RD. Ohřev TV bude zajištěn v nepřímotopném zásobníku. Ohřev bazénové vody bude řešen přes bazénový výměník. Otopné plochy budou tvořeny PDL vytápěním a otopnými tělesy. Systém vytápění bude řešen jako nízkoteplotní s nuceným oběhem. Bude se skládat ze 3 topných okruhů (bazénová hala, odpočívárna, bazénová technologie) a z okruhu ohřevu TV. Zdroj tepla v bazénové hale a odpočívárně: Zdrojem tepla v bazénové hale a odpočívárně bude tepelné vzduch/voda, výrobce ROTEX, o výkonu min. 16kW v provedení vnitřní a venkovní jednotky. Vnitřní jednotka tepelné čerpadla bude umístěna v technickém zázemí bazénové haly. Venkovní jednotka bude umístěna za objektem odpočívárny. Obě jednotky budou propojeny Cu potrubím. Bivalenntním zdrojem tepla bude plynový kotel v RD. Parametry TČ: - výkon venkovní jednotky min 16 kw při A2/W35 (vnější teplota 2 C, výstupní topná teplota 35 C), 230V, 50Hz - vnitřní jednotka 3x400V, 50Hz, 13A - provozní rozsah C - průměrný roční topný faktor 2,63. Propojení vnitřní a venkovní jednotky:

9 Vnitřní a venkovní jednotka budou propojeny Cu potrubím pro oběh chladiva a silovým kabelem. Potrubí kapaliny d 9,5 mm (3/8 ), potrubí plynu d 15,9 mm (5/8 ). Potrubí bude izolované, po zaizolování bude spolu se silovým kabelem obmotáno dokončovací páskou. Maximální povolená délka propojovacího potrubí je 75m, minimální 5m. Tlakové poměry sekundární strana TČ okruh vytápění objektu + technologie: Minimální přetlak otopné vody v systému. 100 kpa Maximální přetlak otopné vody v systému 200 kpa Otevírací tlak pojistného ventilu. 250 kpa Zabezpečovací zařízení: Pojistné zařízení na otopném systému bazénové haly a odpočívárny bude řešeno samostatně, pro topný systém je navržena také expanzní nádoba Reflex NG 50/6, objem 50 l 6 baru a pojistný ventil DUCO DN20, 2,5baru. Ohřev TV Pro objekt bazénové haly a odpočívárny bude řešen ohřev TV v samostatném zásobníku TV o objemu 200l, zásobník bude natápěn tepelným čerpadlem vzduch/voda v bazénové hale. Pro zvýšené požadavky nebo odstávku TČ bude v zásobníku osazena topná jednotka o výkonu 3kW. Ohřev bazénové vody: Ohřev bazénové vody bude řízen dle požadavku uživatele. Provoz bazénové haly bude proveden na 2 možné stavy 1. vytápění bazénové haly na 32 C, 2. útlum na 20 C v případě dlouhodobé nepřítomnosti uživatelů. V prostoru bazénové haly bude osazen prostorový termostat. Technologie ohřevu bazénové vody bude poskytovat signál ke spuštění provozu čerpadel nadřazené regulaci otopného systému. Směšování topné vody na požadovanou teplotu si zajistí dodavatel bazénové technologie. Základní parametry topné vody v bazénové hale a odpočívárně: Teplotní spád akumulačního zásobníku 45 /35 C Teplotní spád ohřevu TV 50 /40 C Teplotní spád v okruhu podlahového vytápění i těles 45 /35 C Nastavení havarijního termostatu pro podlahové vytápění 48 C Rozvod potrubí: Rozvody potrubí otopného systému budou navrženy měděné - Supersan. V jednotlivých

10 místnostech bude rozvod veden v podlahách. Trasy vedení a dimenze jednotlivých úseků budou řešeny v dalším stupni dokumentace. Dimenze připojovacího potrubí k jednotlivým otopným tělesům bude Cu 15x1. Potrubí v podlahách bude opatřeno návlekovou izolací Mirelon tl. 20 mm. V technické místnosti a na volně vedených rozvodech bude potrubí tepelně chráněno izolací Mirelon tl. min.25 mm. Otopné plochy: Otopné plochy v objektu bazénové haly a odpočívárny budou tvořeny primárně PDL vytápěním, V místnostech bez PDL vytápění (technické zázemí objektu bazénové haly) jsou navržena desková otopná tělesa. Buderus typ VK se spodním pravým připojením. Tělesa budou opatřena integrovanými připojovacími armaturami a termostatickými hlavicemi. V koupelnách a na WC budou osazena designová trubková otopná tělesa, která budou rovněž opatřena termostatickými hlavicemi. Na trubkových tělesech budou osazeny termostatické ventily dle typu tělesa. V objektu bazénové haly bude instalováno podlahové vytápění. U venkovních zdí budou navrženy okrajové zóny podlahového vytápění zhuštěné potrubí pro zamezení chladu od prosklených stěn. Velikosti, umístění a zaregulování jednotlivých otopných těles a podlahových smyček bude řešena v dalším stupni dokumentace. 4. POŽADAVKY NA OSTATNÍ PROFESE: STAVEBNÍ ČÁST : - zapravit drážky pro napojení otopných těles - zajistit konstrukci pro venkovní jednotku TČ vzduch /voda - Zajistit niky pro osazení rozdělovačů PDL vytápění - zajistit zakrytování rozdělovačů PDL vytápění - zajistit prostupy konstrukcemi pro vedení všech potrubí - zajistit zemní práce spojené s realizací zdrojů tepla VODOVOD: - systém vytápění bazénové haly a odpočívárny připojit na rozvod studené vody pro doplňování systému (přes oddělovač) - ohřívač TV napojit na rozvody vody KANALIZACE: - přepady pojistných ventilů všech zařízení napojit přes sifon na kanalizaci - provést vpusť v prostoru technické místnosti v bazénové hale - zajistit odvod kondenzátu od vnější jednotky TČ vzduch/voda ELEKTROINSTALACE: - vyvést husí krky pro potřebu venkovních čidel a prostorových termostatů a provést kabeláž

11 - zajistit přívod el. energie 230V pro topné tyče žebříkových otopných těles pokud budou požadovány - zajistit přívod el. en k rozdělovačům PDL vytápění el. lišty a servopohony 230V, 50Hz - zajistit 2x zásuvky 230V, 10A v prostoru technické místnosti v bazénové hale - zajistit napojení na el. energii: - tepelné čerpadlo vzduch/voda - 3/PE - 400V, 50 Hz, 13A - tepelné čerpadlo vzduch/voda vnější jednotka- 230V, 50 Hz, 8A - 1x zásobníkový ohřívač TV 400V, 50Hz, 3kW - napojit na el. en. rozvaděč MaR v bazénové hale, 230V, 2kW Ve Vyškově dne Vypracovala : Ing. Alena Mojžíšová Kontroloval : Ing. Martin Řezníček
