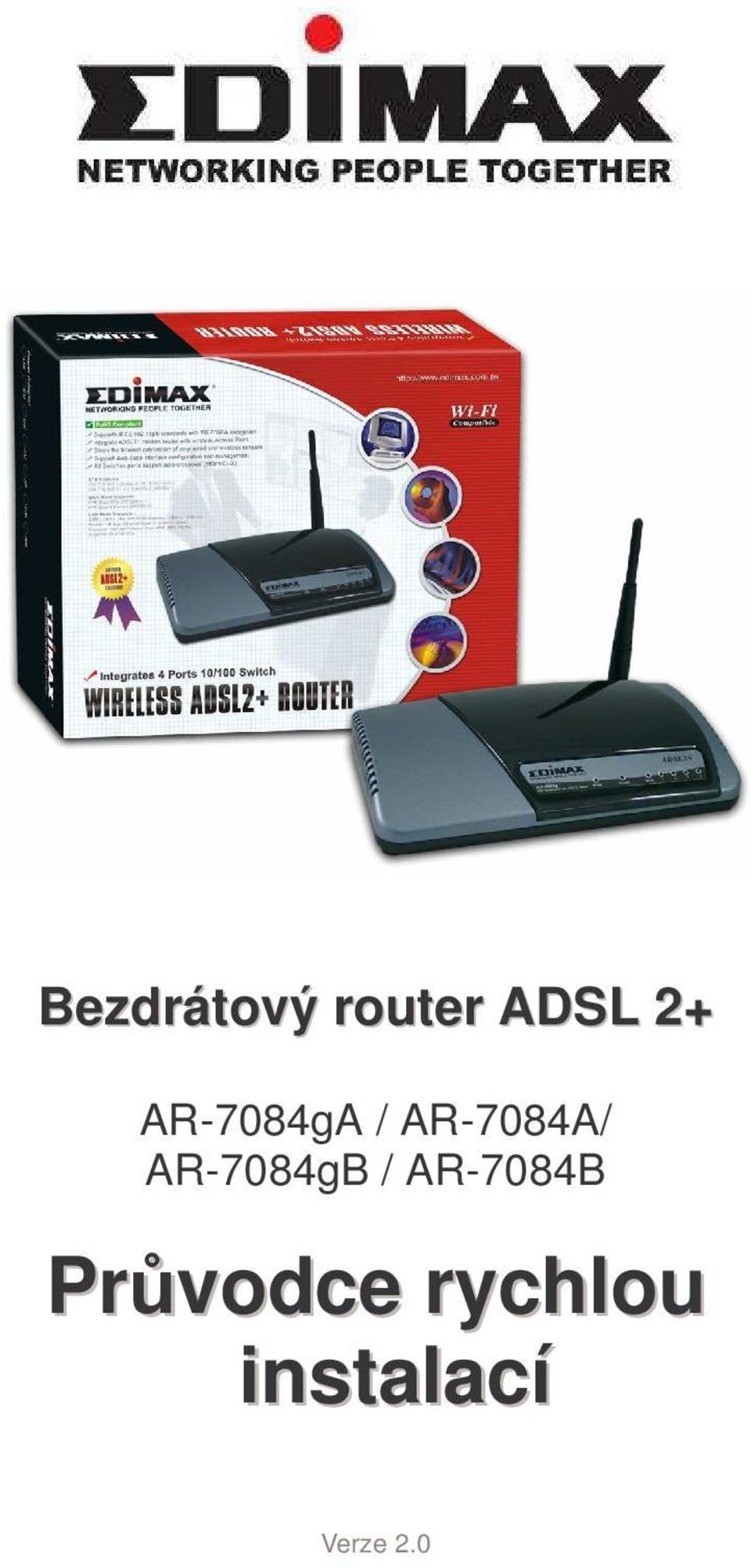

1 Bezdrátový router ADSL 2+ AR-7084gA / AR-7084A/ AR-7084gB / AR-7084B Prvodce rychlou instalací Verze 2.0

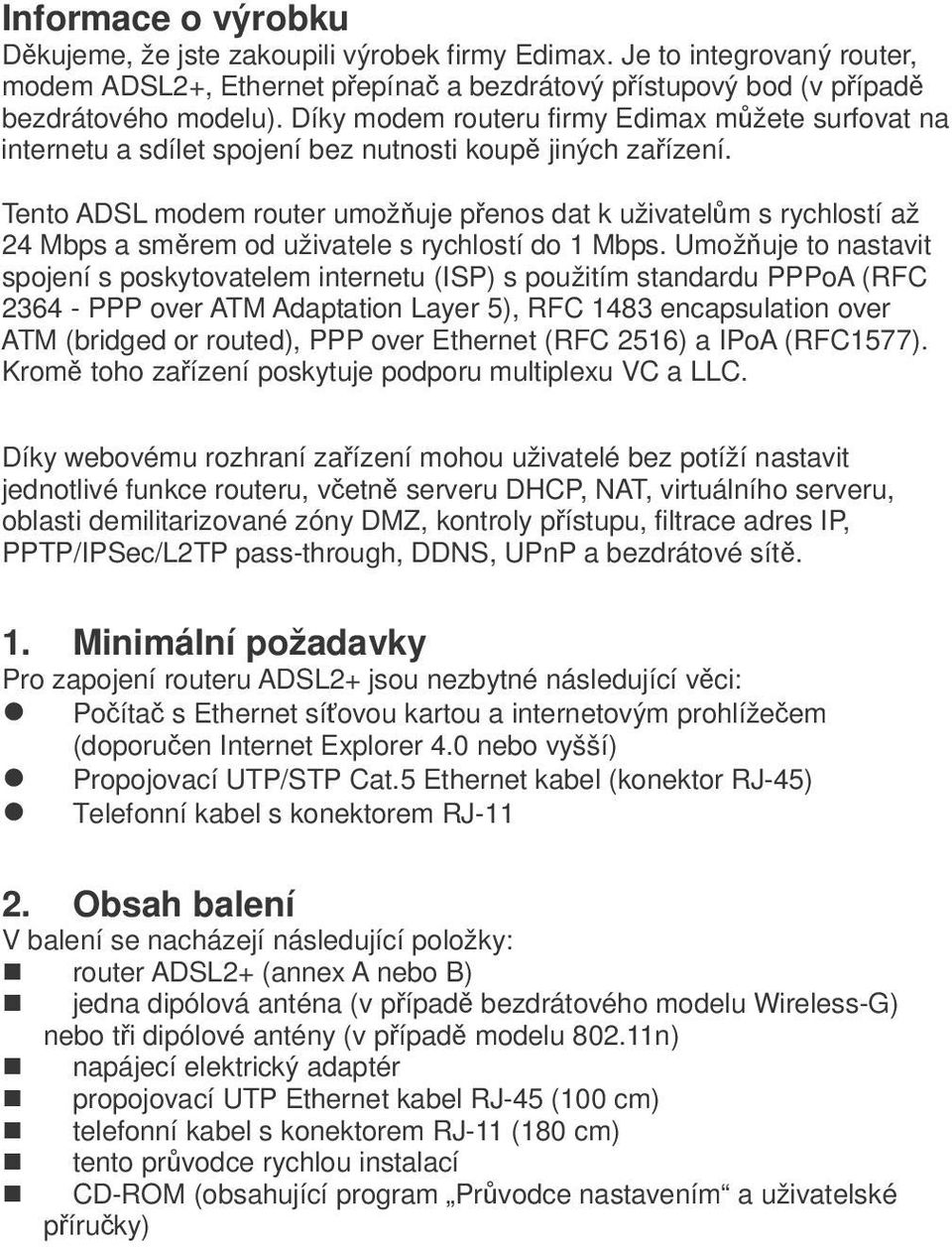

2 Informace o výrobku Dkujeme, že jste zakoupili výrobek firmy Edimax. Je to integrovaný router, modem ADSL2+, Ethernet pepína a bezdrátový pístupový bod (v pípad bezdrátového modelu). Díky modem routeru firmy Edimax mžete surfovat na internetu a sdílet spojení bez nutnosti koup jiných zaízení. Tento ADSL modem router umožuje penos dat k uživatelm s rychlostí až 24 Mbps a smrem od uživatele s rychlostí do 1 Mbps. Umožuje to nastavit spojení s poskytovatelem internetu (ISP) s použitím standardu PPPoA (RFC PPP over ATM Adaptation Layer 5), RFC 1483 encapsulation over ATM (bridged or routed), PPP over Ethernet (RFC 2516) a IPoA (RFC1577). Krom toho zaízení poskytuje podporu multiplexu VC a LLC. Díky webovému rozhraní zaízení mohou uživatelé bez potíží nastavit jednotlivé funkce routeru, vetn serveru DHCP, NAT, virtuálního serveru, oblasti demilitarizované zóny DMZ, kontroly pístupu, filtrace adres IP, PPTP/IPSec/L2TP pass-through, DDNS, UPnP a bezdrátové sít. 1. Minimální požadavky Pro zapojení routeru ADSL2+ jsou nezbytné následující vci: Poíta s Ethernet síovou kartou a internetovým prohlížeem (doporuen Internet Explorer 4.0 nebo vyšší) Propojovací UTP/STP Cat.5 Ethernet kabel (konektor RJ-45) Telefonní kabel s konektorem RJ Obsah balení V balení se nacházejí následující položky: router ADSL2+ (annex A nebo B) jedna dipólová anténa (v pípad bezdrátového modelu Wireless-G) nebo ti dipólové antény (v pípad modelu n) napájecí elektrický adaptér propojovací UTP Ethernet kabel RJ-45 (100 cm) telefonní kabel s konektorem RJ-11 (180 cm) tento prvodce rychlou instalací CD-ROM (obsahující program Prvodce nastavením a uživatelské píruky)

Tento ADSL modem router umožuje penos dat k uživatelm s rychlostí až 24 Mbps a smrem od uživatele s rychlostí do 1 Mbps.

3 3. Instalace routeru ADSL Krok 1. Pipojte linku ADSL Spojte WAN (ADSL) port routeru s telefonní zásuvkou dodávaným RJ-11 tel. kabelem. Pokud budete souasn používat telefonní pístroj použijte pro to rozboova (splitter), který rozdlí telefonní kabel vedoucí z telefonní zástrky (zásuvka LINE) na telefon (PHONE) a ADSL modem router (DSL). Krok 2. Pipojte router k síti LAN Pipojte router k poítai PC, hubu nebo pepínai, a to tak, že pipojíte propojovací Ethernet kabel k LAN portu routeru. Krok 3. Pipojte zdroj napájení k routeru Pipojte zdroj napájení: vložte konektor kabelu do zdíky, která se nachází na zadním panelu routeru. Krok 4. Zkontrolujte stav diody ADSL Zkontrolujte na elním panelu routeru stav diody ADSL, která signalizuje, zda telefonní linka umožuje širokopásmový pístup k síti, i ne. Pokud dioda stále svítí, lze zahájit proces nastavení. Pokud však dioda bliká, kontaktujte nejdíve vašeho poskytovatele internetu a informujte ho o blikající diod ADSL. Krok 5. Nastavení firewallu Než zahájíte proces nastavení routeru, vypnte všechny osobní firewally, nebo mohou blokovat komunikaci mezi vaším poítaem a routerem. Upozornní: Je nezbytné použít zdroj napájení dodaný spolu s routerem. NEPOUŽÍVEJTE žádné jiné zdroje napájení. 4. Nastavení poskytovatele internetu (ISP) Router je vybaven nástrojem Prvodce pro automatické nastavení ADSL spojení. Tento konfiguraní proces bude i pes svou jednoduchost pedstaven dále. Prvodce má vestavnou databázi pednastavení ADSL spojení, takže uživatel mže jednoduše nastavit router tak, že vybere ze seznamu jednoho odpovídajícího poskytovatele internetu (ISP). Pokud nemžete nalézt v seznamu Prvodce vašeho poskytovatele internetového pipojení (ISP), zadejte prosím jeho parametry run. Viz dále oddíl (B) Runí volba poskytovatele internetového pipojení (ISP).

(DSL). Krok 2. Pipojte router k síti LAN Pipojte router k poítai PC, hubu nebo pepínai, a to tak, že pipojíte propojovací Ethernet kabel k LAN portu routeru. Krok 3.

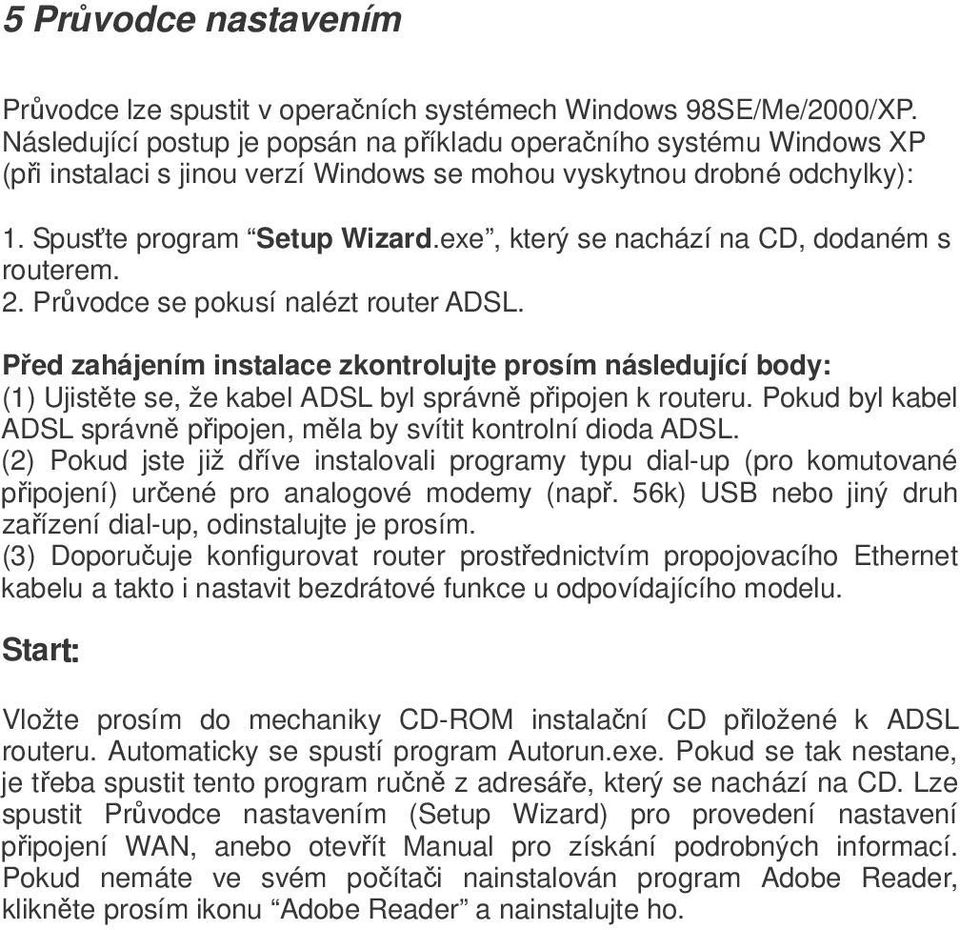

4 5 Prvodce nastavením Prvodce lze spustit v operaních systémech Windows 98SE/Me/2000/XP. Následující postup je popsán na píkladu operaního systému Windows XP (pi instalaci s jinou verzí Windows se mohou vyskytnou drobné odchylky): 1. Spuste program Setup Wizard.exe, který se nachází na CD, dodaném s routerem. 2. Prvodce se pokusí nalézt router ADSL. Ped zahájením instalace zkontrolujte prosím následující body: (1) Ujistte se, že kabel ADSL byl správn pipojen k routeru. Pokud byl kabel ADSL správn pipojen, mla by svítit kontrolní dioda ADSL. (2) Pokud jste již díve instalovali programy typu dial-up (pro komutované pipojení) urené pro analogové modemy (nap. 56k) USB nebo jiný druh zaízení dial-up, odinstalujte je prosím. (3) Doporuuje konfigurovat router prostednictvím propojovacího Ethernet kabelu a takto i nastavit bezdrátové funkce u odpovídajícího modelu. Star Vložte prosím do mechaniky CD-ROM instalaní CD piložené k ADSL routeru. Automaticky se spustí program Autorun.exe. Pokud se tak nestane, je teba spustit tento program run z adresáe, který se nachází na CD. Lze spustit Prvodce nastavením (Setup Wizard) pro provedení nastavení pipojení WAN, anebo otevít Manual pro získání podrobných informací. Pokud nemáte ve svém poítai nainstalován program Adobe Reader, kliknte prosím ikonu Adobe Reader a nainstalujte ho.

exe, který se nachází na CD, dodaném s routerem. 2. Prvodce se pokusí nalézt router ADSL.

5 Pozn. Pokud se Prvodci nepodaí nalézt router, zadejte adresu IP a heslo, abyste mohli provést nové hledání, a zmáknte tlaítko Next.

6 Zvolte zemi a kliknutím ji zaznate. Zvolte poskytovatele internetu (ISP) pro vaši službu ADSL.

7 (A) Automatizovaný výbr poskytovatele internetu ISP. Zadejte jméno uživatele a heslo, které jste obdrželi od svého poskytovatele internetu. Zmáknte tlaítko Next. Zmáknte tlaítko Next, abyste uložili nastavení, a restartujte router.

svého poskytovatele internetu. Zmáknte tlaítko Next.

8 Po uložení nastavení a restartování routeru bude proces nastavení ISP ukonen. Prvodce pomže následn nastavit poíta tak, aby získal svou IP adresu z routeru automaticky. Poznámka 1: Aby bylo možno používat router pro spojení s internetem, musí mít každý poíta pidlenou adresu IP ze stejného síového rozsahu jako router. Prvodce vám pomže pidlit každému poítai správnou adresu IP. Poznámka 2: Server DHCP routeru je implicitn zapnut. Pokud bude DHCP server ped spuštním Prvodce vypnut, Prvodce ho automaticky zapne. Prvodce se pokusí navázat spojení prostednictvím vámi zvoleného poskytovatele internetového pipojení (ISP). V pípad, že pokus bude neúspšný, je teba ješt jednou spustit Prvodce a znovu zvolit poskytovatele internetového pipojení. Nastavení ISP je ukoneno. V pípad nutnosti nastavení dodatených

Prvodce vám pomže pidlit každému poítai správnou adresu IP. Poznámka 2: Server DHCP routeru je implicitn zapnut. Pokud bude DHCP server ped spuštním Prvodce vypnut, Prvodce ho automaticky zapne.

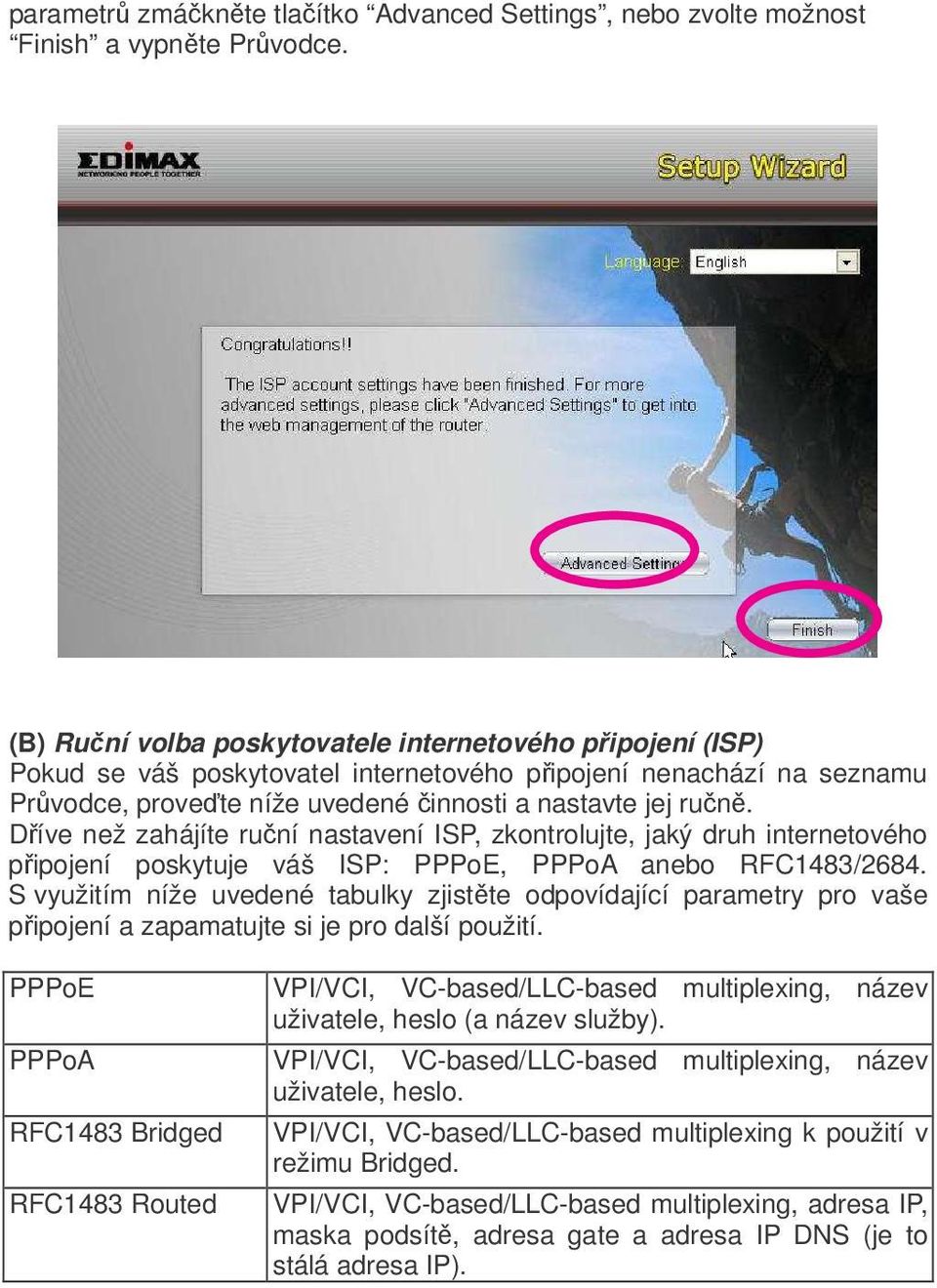

9 parametr zmáknte tlaítko Advanced Settings, nebo zvolte možnost Finish a vypnte Prvodce. (B) Runí volba poskytovatele internetového pipojení (ISP) Pokud se váš poskytovatel internetového pipojení nenachází na seznamu Prvodce, provete níže uvedené innosti a nastavte jej run. Díve než zahájíte runí nastavení ISP, zkontrolujte, jaký druh internetového pipojení poskytuje váš ISP: PPPoE, PPPoA anebo RFC1483/2684. S využitím níže uvedené tabulky zjistte odpovídající parametry pro vaše pipojení a zapamatujte si je pro další použití. PPPoE PPPoA RFC1483 Bridged RFC1483 Routed VPI/VCI, VC-based/LLC-based multiplexing, název uživatele, heslo (a název služby). VPI/VCI, VC-based/LLC-based multiplexing, název uživatele, heslo. VPI/VCI, VC-based/LLC-based multiplexing k použití v režimu Bridged. VPI/VCI, VC-based/LLC-based multiplexing, adresa IP, maska podsít, adresa gate a adresa IP DNS (je to stálá adresa IP).

Díve než zahájíte runí nastavení ISP, zkontrolujte, jaký druh internetového pipojení poskytuje váš ISP: PPPoE, PPPoA anebo RFC1483/2684.

10 Zvolte možnost Other ( Ostatní ). Vyberte u svého poskytovatele zjištný druh pipojení ADSL a stisknte tlaítko Next ( Další ).

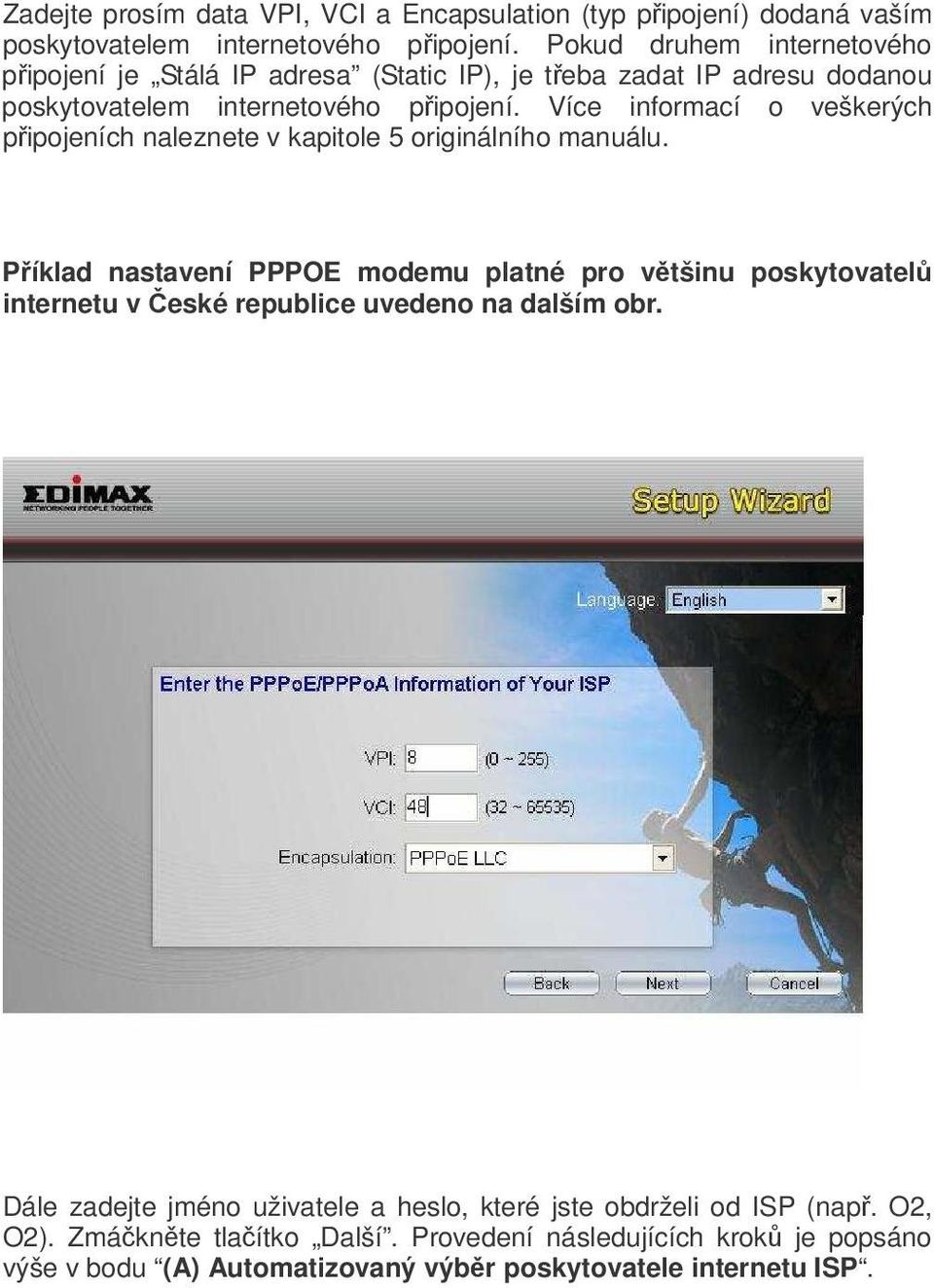

11 Zadejte prosím data VPI, VCI a Encapsulation (typ pipojení) dodaná vaším poskytovatelem internetového pipojení. Pokud druhem internetového pipojení je Stálá IP adresa (Static IP), je teba zadat IP adresu dodanou poskytovatelem internetového pipojení. Více informací o veškerých pipojeních naleznete v kapitole 5 originálního manuálu. Píklad nastavení PPPOE modemu platné pro vtšinu poskytovatel internetu v eské republice uvedeno na dalším obr. Dále zadejte jméno uživatele a heslo, které jste obdrželi od ISP (nap. O2, O2). Zmáknte tlaítko Další. Provedení následujících krok je popsáno výše v bodu (A) Automatizovaný výbr poskytovatele internetu ISP.

Více informací o veškerých pipojeních naleznete v kapitole 5 originálního manuálu.

12 AR-7084B/gB je ve shod se základními požadavky a dalšími píslušnými ustanoveními smrnice 1999/5/ES.
