LW300/LW300UK Sweex Bezdrátový širokopásmový router 300 Mbps

Transkript

1 LW300/LW300UK Sweex Bezdrátový širokopásmový router 300 Mbps Na Úvod Nevystavujte Sweex Bezdrátový širokopásmový router 300 Mbps extrémním teplotám. Nevystavujte routek přímému slunečnímu záření a nebo do blízkosti tepelných zdrojů. Nepoužívejte Sweex Bezdrátový širokopásmový router 300 Mbps v extrémně prašném a nebo vlhkém prostředí. Chraňte zařízení proti šokům nebo zkratům elektrického proudu může být poškozena vnitřní elektronika. Nikdy zařízení neotvírejte a nesnažte se jej opravovat, přišli byste tak o záruku. Pohled na směrovač zepředu Stav Význam LAN1x t/m 4x WAN WPS OFF (Vypnuto) ON (Zapnuto) Bliká OFF (Vypnuto) ON (Zapnuto) Bliká ON (Zapnuto) Do tohoto portu není zapojené žádné zařízení. Do tohoto portu je zapojen počítač nebo jiné síťové zařízení. Mezi routerem a připojeným zařízením probíhá bezdrátový přenos dat. Router není správně připojen k internetovému modemu. Router je připojen k internetovému modemu. Auto-konfigurace připojení s Wi-Fi adapterem podporujícím WPS. (Wi-Fi Protected setup) WPS připojení nakonfigurováno Mezi routerem a připojeným zařízením probíhá bezdrátový přenos dat.

2 Pohled na směrovač zezadu Z leva do prava: Anténa 1 Zdířka pro připojení napájecího adaptéru. Tlačítko RESET slouží na resetování routeru, kterým se obnoví výchozí nastavení od výrobce. WAN port pro připojení modemu pomocí síťového eternetového UTP kabelu RJ-45. Anténa 2 LAN porty 1, 2, 3 a 4 pro připojení zařízení pomocí síťového eternetového UTP kabelu RJ-45. Anténa 3 Připojení Sweex bezdrátového širokopásmového routeru 300 Mbps 1. Připojte napájecí adaptér (je obsahem balení) ke konektoru na zadní části routeru a k zásuvce. Rozsvítí se dioda vedle nápisu Power. V případě, že indikátor napájení LED nesvítí, zkontrolujte připojení napájecího adaptéru k routeru a síťové zásuvce. 2. Zapněte počítač a připojte ho k zadní části modemu za pomocí síťového kabelu (RJ-45 UTP). Můžete si zvolit jeden z portů 1, 2, 3 a 4. Na přední části zařízení se rozsvítí příslušná kontrolka. V případě, že se kontrolka nerozsvítí, zkontrolujte, zda je síťový kabel správně zapojen do počítače a do routeru. 3. Zapněte opět modem*. Poznámka: Tím se nemyslí Sweex router. Připojte modem k zadní části routeru s použitím síťového kabelu (RJ-45 UTP). Udělejte to přes WAN port. Na přední části routeru se rozsvítí kontrolka WAN. Jestliže se tato kontrolka nerozsvítí, zkontrolujte, zda je síťový kabel správně připojen k routeru a k modemu. * Aby bylo možné použít Sweex širokopásmový router, je potřebné připojení k Internetu, navázané přes modem. Tento modem je standardně dodáván poskytovatelem internetového připojení.

3 Konfigurace počítače pro připojení k routeru Windows Vista Start (Start) Control Panel (Ovládací panely). Klikněte na View network status and tasks (Prohlížet síťová připjení). V levé části klikněte na Manage network connections (Nastavení síťového připojení).

4 Pravým tlačítkem klikněte na LAN Connection (Síťová připojení) nebo Wireless Network connection (Bezdrátová síťová připojení) a vyberte Vlastnosti. (Vlastnosti): Vyberte Internet Protokol Verze 4 (TCP/IPv4) a klikněte na Properties (Vlastnosti): Vyberte možnost Obtain an IP address automatically (Získat adresu IP automaticky) a Obtain DNS server address automatically (Získat adresu DNS serveru automaticky). Potvrďte nastavení kliknutím na OK. Síťové nastavení nyní bylo nastaveno a uloženo. Nastavení internetu bude popsáno dále. Windows XP V spodní levé části obrazovky klikněte na Start (Start) Ovládací panely (Control Panel) Poté zvolte Připojení k síti a Internetu (Network and Internet Connections). Otevřete Síťová připojení (Network Connections). Nebo pokud používáte klasické zobrazení Windows: Start (Start) Nastavení (Settings) Síťová připojení (Network Connections). Klikněte pravým tlačítkem na položku Připojení k místní síti LAN (LAN Connection) nebo Připojení k bezdrátové síti (Wireless Network Connection) a zvolte Vlastnosti (Properties). Zobrazí se následující obrazovka:

5 V rámci nabídky Obecné (General) vyberte možnost TCP/IP a klikněte na Vlastnosti (Properties). Vyberte možnost Získat IP adresu automaticky (Obtain an IP address automatically) a Získat adresu DNS serveru automaticky (Obtain DNS server address automatically). Nastavení potvrďte stisknutím OK. Teď jsou síťová nastavení v systému Windows XP správně nakonfigurována pro spolupráci s routerem. Správná nastavení pro internetový prohlížeč popisuje další část této příručky. Windows 2000 V spodní levé části obrazovky stiskněte Start (Start) Ovládací panely (Control Panel) Poté zvolte Připojení k síti a Internetu (Network and Internet Connections). Otevřete Síťová připojení (Network Connections). Nebo v případě, že používáte klasický styl Windows: Start (Start) Nastavení (Settings) Síťová připojení (Network Connections). Klikněte pravým tlačítkem na položku Připojení k místní síti (LAN Connection) nebo Připojení k bezdrátové síti (Wireless Network Connection) a zvolte Vlastnosti (Properties). Zobrazí se následující obrazovka:

6 Pak vyberte Internet Protocol (TCP/IP) a klikněte na Vlastnosti (Properties). Vyberte možnost Získat IP adresu automaticky (Obtain an IP address automatically) a Získat adresu DNS serveru automaticky (Obtain DNS server address automatically). Dvakrát klikněte na OK. Teď jsou síťová nastavení v systému Windows 2000 správně nakonfigurována pro spolupráci s routerem. Správná nastavení pro internetový prohlížeč popisuje další část této příručky. Windows 98SE Zvolte Start (Start), Nastavení (Settings), Ovládací panely (Control Panel) a klikněte na Síť (Network).

7 Zvolte řádek TCP/IP, který je v souladu s vaší (bezdrátovou) síťovou kartou a klikněte na Vlastnosti (Properties). V rámci nabídky IP Adresa (IP Address), zvolte možnost Získat IP adresu automaticky (Obtain an IP address automatically). 11 V rámci nabídky Brána (Gateway), musí být seznam Instalované brány (Installed gateways) prázdny. Pokud seznam není prázdny, vyberte každou bránu a klikněte na Odstranit (Remove).

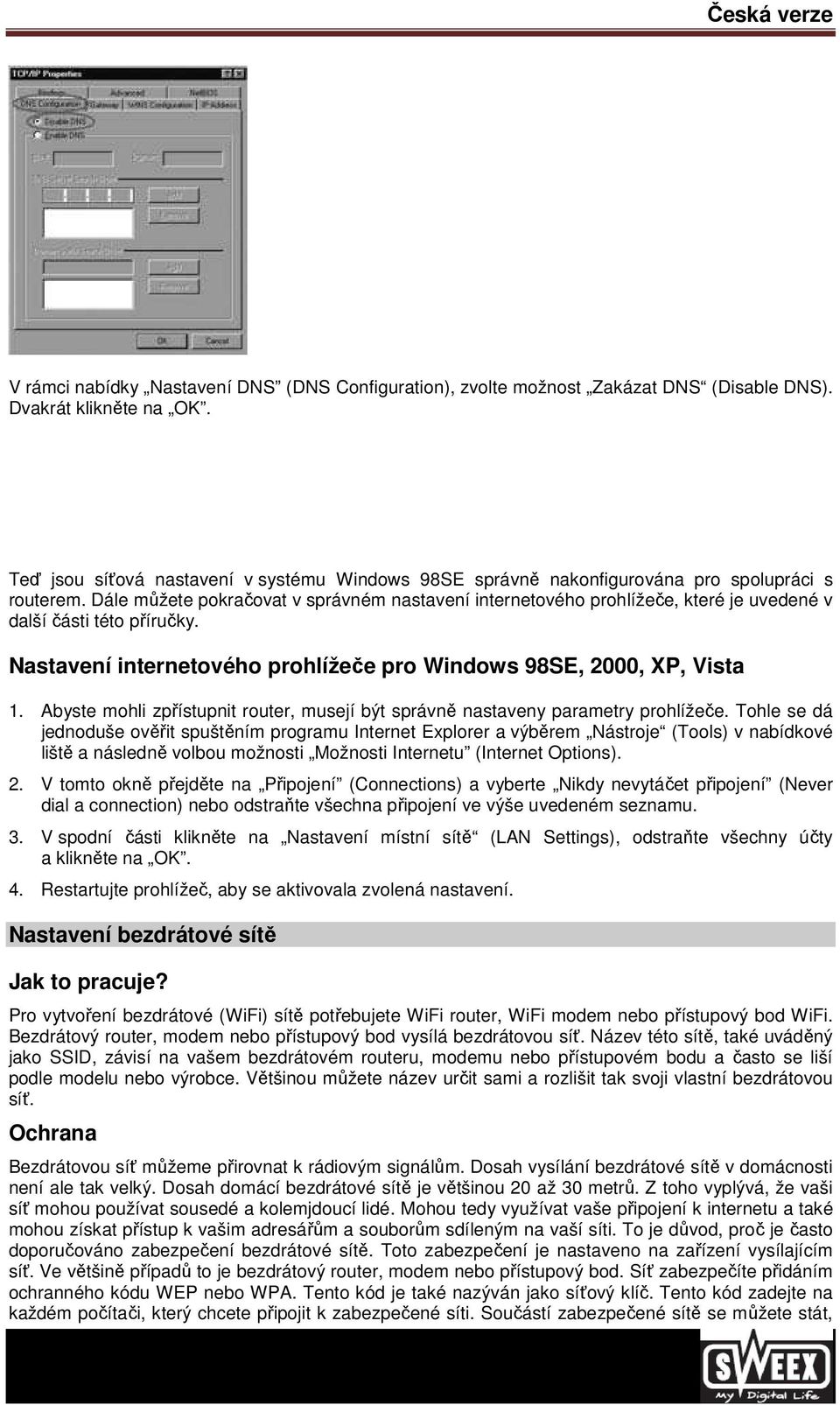

8 V rámci nabídky Nastavení DNS (DNS Configuration), zvolte možnost Zakázat DNS (Disable DNS). Dvakrát klikněte na OK. Teď jsou síťová nastavení v systému Windows 98SE správně nakonfigurována pro spolupráci s routerem. Dále můžete pokračovat v správném nastavení internetového prohlížeče, které je uvedené v další části této příručky. Nastavení internetového prohlížeče pro Windows 98SE, 2000, XP, Vista 1. Abyste mohli zpřístupnit router, musejí být správně nastaveny parametry prohlížeče. Tohle se dá jednoduše ověřit spuštěním programu Internet Explorer a výběrem Nástroje (Tools) v nabídkové liště a následně volbou možnosti Možnosti Internetu (Internet Options). 2. V tomto okně přejděte na Připojení (Connections) a vyberte Nikdy nevytáčet připojení (Never dial a connection) nebo odstraňte všechna připojení ve výše uvedeném seznamu. 3. V spodní části klikněte na Nastavení místní sítě (LAN Settings), odstraňte všechny účty a klikněte na OK. 4. Restartujte prohlížeč, aby se aktivovala zvolená nastavení. Nastavení bezdrátové sítě Jak to pracuje? Pro vytvoření bezdrátové (WiFi) sítě potřebujete WiFi router, WiFi modem nebo přístupový bod WiFi. Bezdrátový router, modem nebo přístupový bod vysílá bezdrátovou síť. Název této sítě, také uváděný jako SSID, závisí na vašem bezdrátovém routeru, modemu nebo přístupovém bodu a často se liší podle modelu nebo výrobce. Většinou můžete název určit sami a rozlišit tak svoji vlastní bezdrátovou síť. Ochrana Bezdrátovou síť můžeme přirovnat k rádiovým signálům. Dosah vysílání bezdrátové sítě v domácnosti není ale tak velký. Dosah domácí bezdrátové sítě je většinou 20 až 30 metrů. Z toho vyplývá, že vaši síť mohou používat sousedé a kolemjdoucí lidé. Mohou tedy využívat vaše připojení k internetu a také mohou získat přístup k vašim adresářům a souborům sdíleným na vaší síti. To je důvod, proč je často doporučováno zabezpečení bezdrátové sítě. Toto zabezpečení je nastaveno na zařízení vysílajícím síť. Ve většině případů to je bezdrátový router, modem nebo přístupový bod. Síť zabezpečíte přidáním ochranného kódu WEP nebo WPA. Tento kód je také nazýván jako síťový klíč. Tento kód zadejte na každém počítači, který chcete připojit k zabezpečené síti. Součástí zabezpečené sítě se můžete stát,

9 pouze pokud zadáte tento kód. Pokud jste síťový klíč nezadali do routeru nebo modemu sami, požádejte o zadání tohoto kódu instalátora, výrobce, dodavatele nebo poskytovatele připojení. Připojení počítače do bezdrátové sítě V menu vlevo dole jděte na Start" (Start) Ovládací panely (Control Panel). Potom zvolte Připojení k síti a Internetu (Network and Internet Connections). Otevřete Síťová připojení (Network Connections). Nebo pokud používáte klasické zobrazení Windows: Start (Start) Nastavení (Settings) Síťová připojení (Network Connections). Klepněte pravým tlačítkem na Připojení k místní síti (LAN Connection) nebo Připojení k bezdrátové síti (Wireless Network connection) a zvolte Zobrazit dostupné bezdrátové sítě (View Available Wireless Networks). Chcete-li vidět nejnovější stav, klepněte na Obnovit seznam sítí (Refresh network list) v levém horním rohu dialogového okna. Jedním klepnutím vyberte název (také uváděný jako SSID) Sweex LW300. Potom klepněte na Připojit (Connect). Je-li připojení k bezdrátové síti úspěšné, zobrazí se po několika sekundách oznámení Připojeno (Connected). Nyní máte aktivní bezdrátovou síť. Pokud obdržíte oznámení, že bezdrátové připojení není možné konfigurovat, protože je používáno jiným programem, ukončete tento program a začněte znovu. Doporučujeme vám bezdrátovou část routeru zabezpečit. Postup, jak to udělat, naleznete dále v tomto manuálu. Po zabezpečení se bude síť zobrazovat jako Sweex LW300 se zprávou Bezdrátová síť s aktivovaným zabezpečením (Security-enabled wireless network). Při přihlašování se do této zabezpečené sítě budete vyzváni k zadání Síťového klíče (Network key). Pokud zadaný síťový klíč je nesprávný, zobrazí se po několika sekundách oznámení Omezené nebo žádné síťové připojení. Vaše bezdrátové připojení není vyhovující. Připojte se znovu k bezdrátové síti a zkontrolujte síťový klíč. Pokud změníte nějaké nastavení bezdrátového routeru, které způsobí ztrátu bezdrátového připojení, proveďte tyto kroky znovu. Připojení k routeru (Přihlášení) Otevřete váš webový prohlížeč. V uvedeném příkladu použijeme Internet Explorer. Přednastavená IP adresa routeru je: IP adresa je unikátní číslo požadované každým síťovým zařízením, včetně počítače nebo routeru, aby mohly být aktivovány v rámci této sítě. Bez IP adresy nemůžete vytvořit žádné připojení v rámci sítě. Do adresového řádku prohlížeče napište IP adresu routeru. Teď můžete vstoupit do routeru.

10 Na monitoru se objeví přihlašovací okno routeru. Vyplňte přihlašovací jméno a odpovídající heslo. Standardní přihlašovací jméno je sweex a příslušné heslo je mysweex. Pokud se přihlašovací okno routeru nezobrazí, překontrolujte nastavení vašeho internetového prohlížeče tak, jak to je výše popsáno. Také zkontrolujte IP adresu vašeho počítače. V této adrese se mohou od IP adresy routeru lišit jenom číslice za poslední tečkou (např.: xxx). Kde najdete IP adresu počítače? Win2000/WinXP: Klikněte na Start (Start) Spustit (Run) - Napište příkaz cmd stiskněte ENTER do černého okna napište příkaz ipconfig stiskněte ENTER a zobrazí se vaše IP adresa. Win98/Me: Klikněte na Start (Start) Spustit (Run) - Napište příkaz winipcfg - stiskněte ENTER. V zobrazeném okně vyberte váš síťový adaptér (obvykle se nejedná o ppp adaptér) a zobrazí se vaše IP adresa. Po připojení k routeru se zobrazí hlavní stránka. Na této stránce jsou zobrazeny informace o stávajícím připojení k internetu a různé systémové informace. Nastavení poskytovatele připojení k Internetu (ISP) Dříve, než budete nastavovat poskytovatele připojení, ujistěte se, že je připojení k internetu aktivní bez zařízení Sweex Breedband Router. Pokud modem bez připojeného routeru nemá spojení s

11 Internetem, je nastavování routeru bezúčelné. Modem navazuje internetové spojení a zařízení Sweex širokopásmový router předává existující připojení k Internetu jednomu nebo více počítačům ve vaší síti. Je celkem 5 možných nastavení. Následuje jejich seznam společně s pokyny, jak je zadat. Pro zjištění, které nastavení odpovídá vašemu poskytovateli internetového připojení, je možné si prohlédnout seznam poskytovatelů internetového připojení, který je uveden dále v tomto manuálu. V seznamu jsou uvedeni poskytovatelé připojení a jimi nabízené programy. Použitelná nastavení jsou vypsána za každým programem. V případě, že váš program není uveden, obraťte se na vašeho poskytovatele připojení k Internetu, aby vám pomohl zvolit nastavení, které odpovídá vašemu programu. Tato nastavení je zapotřebí nakonfigurovat na routeru pouze jednou. Bez ohledu na to, kolik k routeru připojíte počítačů, následující nastavení je zapotřebí udělat jen na jednom počítači. To je z toho důvodu, že nastavení není uloženo na počítači, ale v routeru. Nastavení 1: DHCP bez hostname (doménového jména) 1. Vlevo ve sloupci klepněte na Nastavení WAN (WAN Setup). 2. V nabídce Nastavení WAN (WAN Setup) zvolte Uživatel s dynamickou IP adresou (Dynamic IP User). Toto nastavení je pro poskytovatele, který používá DHCP připojení. 3. Pro uložení nastavení klepněte na Použít (Apply). 4. Počkejte 15 sekund a pak klikněte Uložit (Save) v pravém horním rohu. Zprávu potvrdíte kliknutím na OK. To, zda bylo připojení k internetu nastaveno úspěšně, zkontrolujete ve stavovém okně po klepnutí nalevo ve sloupci na Status. V části WAN Status se zobrazí vaše internetová IP adresa. Prodleva, než se tato IP adresa objeví, může někdy být dlouhá až 1 minutu. Konfigurace je dokončena a jste připraveni surfovat na internetu. Pokud po 1 minutě se stále vaše IP adresa zobrazuje jako , zkontrolujte znovu vaše nastavení a dokončete následující kroky: 1. Vypněte router a modem. 2. Rozpojte síťový kabel mezi routerem a modemem na WAN portu. 3. Zapněte router a počkejte, až je úplně spuštěn.

12 4. Zapněte modem a počkejte, dokud není úplně spuštěn a dokud nesvítí všechny správné kontrolky. 5. Zapojte síťový kabel mezi routerem a modemem na WAN port routeru. 6. Připojte router přes IP a zkontrolujte vaše internetové připojení ve stavovém okně. Nastavení 2: DHCP s hostname (doménovým jménem) Důležité: Konfigurujete-li router, vždy použijte počítač, který jste připojili k Internetu ještě předtím, než byl připojen k routeru. 1. Vlevo ve sloupci klepněte na Nastavení WAN (WAN Setup). 2. V nabídce Nastavení WAN (WAN Setup) zvolte Uživatel s dynamickou IP adresou (Dynamic IP User). Toto nastavení je pro poskytovatele, který používá DHCP připojení. 3. Do pole Hostname zadejte hostname, které jste obdrželi od vašeho poskytovatele internetového připojení. 4. Abyste vložili MAC adresu vašeho počítače do routeru, klikněte na Clone MAC. 5. Pro uložení nastavení klepněte na Použít (Apply). 6. Počkejte 15 sekund a pak klikněte Uložit (Save) v pravém horním rohu. Zprávu potvrdíte kliknutím na OK. To, zda bylo připojení k internetu nastaveno úspěšně, zkontrolujete ve stavovém okně po klepnutí nalevo ve sloupci na Status. V části WAN se zobrazí vaše internetová IP adresa. Prodleva, než se tato IP adresa objeví, může někdy být dlouhá až 1 minutu. Konfigurace je dokončena a jste připraveni surfovat na internetu.

13 Pokud po 1 minutě se stále vaše IP adresa zobrazuje jako , zkontrolujte znovu vaše nastavení a dokončete následující kroky: 1. Vypněte router a modem. 2. Rozpojte síťový kabel mezi routerem a modemem na WAN portu. 3. Zapněte router a počkejte, až je úplně spuštěn. 4. Zapněte modem a počkejte, dokud není úplně spuštěn a dokud nesvítí všechny správné kontrolky. 5. Zapojte síťový kabel mezi routerem a modemem na WAN port routeru. 6. Připojte router přes IP a zkontrolujte vaše internetové připojení ve stavovém okně. Nastavení 3: PPPoE 1. Vlevo ve sloupci klepněte na Nastavení WAN (WAN Setup). 2. V nabídce Nastavení WAN (WAN Setup) zvolte PPPoE User (ADSL). Toto nastavení je pro poskytovatele, který používá PPPoE připojení. 3. Do pole PPPoE účet (PPPoE Account) vložte uživatelské jméno, které jste obdrželi od vašeho poskytovatele internetového připojení. 4. Do pole PPPoE heslo (PPPoE Password) vložte odpovídající heslo. 5. Pro uložení nastavení klepněte na Použít (Apply). 6. Počkejte 15 sekund a pak klikněte Uložit (Save) v pravém horním rohu. Zprávu potvrdíte kliknutím na OK. To, zda bylo připojení k internetu nastaveno úspěšně, zkontrolujete ve stavovém okně po klepnutí nalevo ve sloupci na Status. V části WAN Status se zobrazí vaše internetová IP adresa.

14 Prodleva, než se tato IP adresa objeví, může někdy být dlouhá až 1 minutu. Konfigurace je dokončena a jste připraveni surfovat na internetu. Pokud po 1 minutě se stále vaše IP adresa zobrazuje jako , zkontrolujte znovu vaše nastavení a dokončete následující kroky: 1. Vypněte router a modem. 2. Rozpojte síťový kabel mezi routerem a modemem na WAN portu. 3. Zapněte router a počkejte, až je úplně spuštěn. 4. Zapněte modem a počkejte, dokud není úplně spuštěn a dokud nesvítí všechny správné kontrolky. 5. Zapojte síťový kabel mezi routerem a modemem na WAN port routeru. 6. Připojte router přes IP a zkontrolujte vaše internetové připojení ve stavovém okně. Nastavení 4: PPTP 1. Vlevo ve sloupci klepněte na Nastavení WAN (WAN Setup). 2. V nabídce Nastavení WAN (WAN Setup) zvolte PPTO User. Toto nastavení je pro poskytovatele, který používá PPTP připojení. 3. Do pole PPTP účet (PPTP Account) vložte uživatelské jméno, které jste obdrželi od vašeho poskytovatele internetového připojení. 4. Do pole PPTP heslo (PPPoE Password) vložte odpovídající heslo. 5. Pro uložení nastavení klepněte na Použít (Apply). 6. Počkejte 15 sekund a pak klikněte Uložit (Save) v pravém horním rohu. Zprávu potvrdíte kliknutím na OK.

15 7. Pro vytvoření připojení k internetu klepněte na Připojit (Connect). Vedle tohoto tlačítka se objeví zpráva Připojeno (Connected) a vaše internetová IP adresa bude zobrazena v řádku Internet IP address. Prodleva, než se tato IP adresa objeví, může někdy být dlouhá až 1 minutu. Konfigurace je dokončena a jste připraveni surfovat na internetu. Pokud po 1 minutě router stále zobrazuje Odpojeno (Disconnected), zkontrolujte znovu vaše nastavení a dokončete následující kroky: 1. Vypněte router a modem. 2. Rozpojte síťový kabel mezi routerem a modemem na WAN portu. 3. Zapněte router a počkejte, až je úplně spuštěn. 4. Zapněte modem a počkejte, dokud není úplně spuštěn a dokud nesvítí všechny správné kontrolky. 5. Zapojte síťový kabel mezi routerem a modemem na WAN port routeru. 6. Připojte router přes IP a klepnutím na Status nalevo ve sloupci zkontrolujte ve stavovém okně vaše internetové připojení. V části WAN se zobrazí vaše internetová IP adresa. Nastavení 5: Statická IP adresa 1. Vlevo ve sloupci klepněte na Network. Nyní klepněte na WAN. 2. V nabídce WAN nastavení (WAN Setup) vyberte Uživatel se statickou IP adresou (Static IP User). Toto nastavení je pro poskytovatele, kteří používají pevnou IP adresu. 3. Do pole WAN IP address zadejte IP adresu, kterou jste obdrželi od vašeho poskytovatele připojení. 4. Také zadejte hodnoty pro Maska podsítě (Subnet Mask), Brána (Gateway), Prvotní DNS (Primary DNS) a také Druhotní DNS (Secondary DNS). 5. Pro uložení nastavení klepněte na Použít (Apply). 6. Počkejte 15 sekund a pak klikněte Uložit (Save) v pravém horním rohu. Zprávu potvrdíte kliknutím na OK. To, zda bylo připojení k internetu nastaveno úspěšně, zkontrolujete ve stavovém okně po klepnutí nalevo ve sloupci na Status. V části WAN se zobrazí vaše internetová IP adresa. Prodleva, než se tato IP adresa objeví, může někdy být dlouhá až 1 minutu. Konfigurace je dokončena a jste připraveni surfovat na internetu.

16 Pokud po 1 minutě se stále vaše IP adresa zobrazuje jako , zkontrolujte znovu vaše nastavení a dokončete následující kroky: 1. Vypněte router a modem 2. Rozpojte síťový kabel mezi routerem a modemem na WAN portu. 3. Zapněte router a počkejte, až je úplně spuštěn. 4. Zapněte modem a počkejte, dokud není úplně spuštěn a dokud nesvítí všechny správné kontrolky. 5. Zapojte síťový kabel mezi routerem a modemem na WAN port routeru. 6. Připojte router přes IP a zkontrolujte vaše internetové připojení ve stavovém okně. N Nastavení bezdrátové sítě a zabezpečení Doporučujeme, abyste vždy pro nastavování modemu používali počítač připojený k zařízení Sweex Breedband Router pomocí kabelu. Je to z toho důvodu, že při ukládání tohoto nastavení je se zařízením Sweex Breedband Router přerušeno bezdrátové spojení. Vlevo ve sloupci klepněte na Wireless. Standardní SSID je Sweex LW300. Tuto hodnotu vám měnit nedoporučujeme, protože takto můžete vždy rozpoznat router. Naleznete zde také další volby, jako jsou Channel a Radio Mode". Opět doporučujeme ponechat implicitní hodnoty. Pomocí volby Disabled Wireless můžete povolit nebo zakázat bezdrátovou část modemu. Implicitně je tato vlastnost povolena.

17 Zabezpečení bezdrátové sítě WPS (Wi-Fi protected setup) Své bezdrátové připojení můžete chránit jednoduchým způsobem, stiskem jediného tlačítka. Toto zabezpečení lze použít pouze pokud připojené PC, či bezdrátová karta podporuje funkci WPS. 1. Stiskněte tlačítko WPS umístěné na routeru. Indikátor LED začne blikat. Bezdrátové připojení vytvoří klíč jedinečné pro každé připojení. Sít je nyní zabezpečena. Vygenerovaný PIN kód je možné přečíst v nastavení routeru. Daný PIN vepište do bezdrátového připojení na každém PC připojením k Vašemu routeru. 289 Následujícím postupem nastavíte WEP zabezpečení: 1. Klikněte na záložku Ochrana (Security). 2. Pod položkou Authentication Type vyberte WEP. 3. Pod položkou Key Length vyberte 64bit. 4. V položce Key 1 zadejte síťový klíč. V našem příkladu používáme síťový klíč Pokud používáte 64-bitové kódování, můžete vytvořit svůj 10 místný číselný kód, 128-bitové kódování vyžaduje 26 místný kód. 5. Pro uložení nastavení klepněte na Použít (Apply). 6. Počkejte 15 sekund a pak klikněte Uložit (Save) v pravém horním rohu. Bude zobrazeno malé dialogové okno. Zprávu potvrdíte kliknutím na OK.

18 Od této chvíle je router zabezpečen. Připojte znovu váš bezdrátový počítač. Poznámka! Pro připojení musíte použít stejný Key. Následujícím postupem nastavíte WPA zabezpečení: 1. Klikněte na záložku Ochrana (Security). 2. Pod položkou Authentication Type vyberte WPA Personal, WPA2 Personal nebo kombinaci WPA&WPA2 Personal. 3. Do řádku WPA Pass Phrase zadejte váš síťový klíč. Můžete vytvořit vlastní síťový klíč, který se může skládat z 8 až 63 čísel a písmen. 4. Pro uložení nastavení klepněte na Použít (Apply). 5. Počkejte 15 sekund a pak klikněte Uložit (Save) v pravém horním rohu. Bude zobrazeno malé dialogové okno. Zprávu potvrdíte kliknutím na OK. Od této chvíle je router zabezpečen. Připojte znovu váš bezdrátový počítač. Poznámka! Pro připojení musíte použít stejný WPA(2) Pass Phrase. Otevření portů routeru (Forwarding a DMZ) Zabudovaný firewall (zařízení, které chrání síť a počítače zabráněním nebo omezením přístupu z Internetu) v tomto routeru není možné odstranit. Porty se však můžu otevřít v případě, že to určité programy nebo hry vyžadují. Doporučujeme použít pro počítače, které potřebují otevřít některý port, použít pevnou IP adresu. Tím zajistíte, že tyto počítače vždy použijí stejnou IP adresu jaká je zaregistrovaná v routeru. Router může přidělit počítači jinou IP adresu a příkaz pro forwarding nebo DMZ by pro daný počítač již neplatil. Klepnutím na NAT nalevo ve sloupci se změní nastavení portů.

19 DMZ V některých případech nebo při používání herní konzoly se můžete rozhodnout, že umístíte počítač nebo herní konzolu mimo zabezpečení pomocí firewall. Tato akce může být provedená v tzv. demilitarizované zóně (DMZ). Tuto možnost naleznete na hlavní obrazovce nastavení portů ( Přesměrovaní portů Port Forwarding) v rámci ( Advanced ). Zapamatujte si ale, že dále nebudete moct využívat zabezpečení nabízené firewallem v routeru. Všechny porty do počítače, umístěné v DMZ, jsou otevřené. Do DMZ je možné umístit jen jednotlivý počítač. Označte DMZ a vložte IP adresu (IP Address) počítače, který chcete umístit v DMZ. Abyste uložili nastavení, klikněte na Použít (Apply). Počkejte 15 sekund a pak klikněte Uložit (Save) v pravém horním rohu. Bude zobrazeno malé dialogové okno. Zprávu potvrdíte kliknutím na OK. Nastavení virtuálního serveru 1. Do políčka Rule Name vložte libovolný název. 2. Do Internal Server IP Address vložte IP adresu počítače, kterého porty chcete otevřít. 3. Do řádku Externí port (External port) vložte port, který chcete otevřít. 4. Pro uložení příkazu stiskněte Přidat (Add). 5. Počkejte 15 sekund a pak klikněte Uložit (Save) v pravém horním rohu. Bude zobrazeno malé dialogové okno. Zprávu potvrdíte kliknutím na OK. Pokud chcete zadat víc příkazů, zopakujte celý postup nanovo. Jak počítači přidělit pevnou IP adresu Vyžaduje se to pouze u počítačů, v kterých chcete otevřít porty pomocí Přesměrování portů nebo DMZ. Proveďte kroky uvedené v kapitole Konfigurování počítače pro připojení k routeru. Místo volby Získat IP adresu automaticky (Obtain an IP address automatically) vyberte možnost Použít následující IP adresu (Use the following IP address). IP adresa, kterou použijeme jako příklad, je následovná ( xxx). Koncové trojčíslí musí být ve vaší síti jedinečné. Doporučujeme použít číslo od 150 do 200. IP adresa tedy může být ( ). Dalšímu počítači pak bude přidělena adresa ( ) atd. Jako Masku podsítě (Subnetmask) zadejte:

20 Do obou položek Výchozí brána (Default gateway) a Upřednostňovaný DNS server (Preferred DNS-server) vložte IP adresu, prostřednictvím které se přihlašujete k routeru. V našem příkladu to je: V položce Náhradní DNS server (Alternative DNS-server) řádek nevyplňujte. Klikněte dvakrát na OK, aby se uložila nastavení a zavřelo se okno. Nastavení místní sítě (LAN) Síťová nastavení, rovněž i IP adresa routera, můžete měnit klepnutím na Nastavení místní sítě (LAN Setup) v levém menu. Doporučujeme zachovat standardní nastavení od výrobce. Změna hesla Standardní heslo širokopásmového routeru Sweex můžete změnit kliknutím na MISC v levém menu a vložte dvakrát své nové heslo do řádku Login ID and Password Setup. Přednastavené uživatelské jméno od výrobce je Sweex. Toto jméno nemůžete měnit. Klikněte na Použít (Apply) po 15 sekundách klikněte na Uložit (Save), aby se uložila nová nastavení. Aktualizace programového vybavení routeru (Firmware) Pro zabezpečení aktualizací routeru je potřebné aktualizovat tzv. firmware (programové vybavení). V levém menu klikněte na MISC (System tools) a pak na Firmware Upgrade. Zde můžete aktualizovat firmware routeru. Nový firmware si můžete stáhnout z webové stránky společnosti Sweex v části Service and support. Je-li soubor firmware zazipovaný, je potřebné ho nejdřív uložit a rozbalit na takém místě v počítači, v kterém ho lehce otevřete. Poté klikněte na Prohlížet (Browse) a vyberte rozbalený soubor firmware. Ve většině případů začíná název souboru Sweex_Firmware_ LW055. Pokud chcete začít s aktualizací firmwaru, klikněte na Použít (Apply). Nepřerušujte tuto proceduru. Mohlo by to poškodit router. Počkejte na ukončení aktualizace prostřednictvím potvrzující správy. Přepojení mezi počítačem a routerem se na krátkou dobu přeruší. Resetování routeru do nastavení od výrobce Širokopásmový router Sweex může byť resetovaný do svých výchozích nastavení z výroby dvěma různými způsoby. Poznámka! Po resetování je potřebné rekonfigurovat veškerá nastavení připojení a sítě. Po resetování se router restartuje. V průběhu nastartování se znovu načítají nastavení z výroby a počítač ztratí připojení k routeru asi na 30 sekund. Pak je možné připojit se k routeru prostřednictvím přednastavené IP adresy ( ). Způsob 1: Tento postup používejte, když je router zapnutý. Tlačítko reset je umístěné na zadní části routeru. Pro stlačení tohoto tlačítka použijte vhodný předmět s hrotem. Stiskněte a podržte tlačítko po dobu 10 sekund. Router se restartuje. Způsob 2:

21 V levém menu klikněte na MISC a pak na Restore Default / Restart System. Zobrazí se zpráva, pokračujte klepnutím na OK. Objeví se následující obrazovka: Další informace a doporučení k ostatním funkcím routeru můžete získat v anglickém manuálu na CD- ROM. Záruka Na všechny výrobky od společnosti Sweex se vztahuje tříletá záruka. Tato záruka a technická podpora se nevztahuje na žádny softwer a/nebo přiložené (akumulátorové) baterie. Záruku lze uplatnit pouze prostřednictvím prodejce, u kterého jste daný výrobek zakoupili. Zákonný vlastník má a vyhrazuje si právo na všechny značky výrobků a s nimi spojená práva uváděné v této příručce.
