1 CarDVR-300 Uživatelská příručka v Český

2 Obsah (GPS) O průvodci WEEE upozornění... 4 Baterie... 5 Poznámky k instalaci... 5 Upozornění Úvod Funkce Obsah balení Popis výrobku Začínáme Vložení paměťové karty IInstalace do vozidla Připevnění na přední sklo Úprava polohy zařízení Připojení k napájení Zapnutí/Vypnutí zařízení Automatické zapnutí/vypnutí Manuální zapnutí/vypnutí Úvodní nastavení Nastavení data a času CarDVR-300

3 3 Použivání kamery do auta Nahrávání videí Nahrávání videí během jízdy Režim parkování Nouzové nahrávání Displej Přehrávání videí a fotografií Obrazovka pro přehrávání Mazání souborů Nastavení Použití menu Rozbalovací menu Instalace softwaru SuperCar Specifikace CE prohlášení o shodě

4 O průvodci Obsah tohoto dokumentu slouží pouze pro informační účely a může být změněn bez předchozího upozornění. Snažili jsme se maximálně zajistit, že tento návod je přesný a úplný. Nicméně, nejsme odpovědní za případné chyby a opomenutí, které by se mohly vyskytnout. Výrobce si vyhrazuje právo na změnu technických specifikací bez předchozího upozornění. WEEE upozornění Likvidace starých elektrických a elektronických zařízení a / nebo baterií uživateli v domácnostech v Evropské unii. Tento symbol na výrobku nebo na jeho obalu znamená, že výrobek nelze likvidovat jako domovní odpad. Nepotřebné zařízení a / nebo baterie je nutno odvézt na příslušné místo zpětného odběru pro recyklaci elektrických a elektronických zařízení a / nebo baterií. Pro více informací o recyklaci tohoto výrobku a / nebo baterií se obraťte se na místní úřady, obchod, kde jste výrobek zakoupili, nebo službu třídění odpadů. Recyklace materiálů pomáhá chránit přírodní zdroje a zajistí, aby byly recyklován způsobem, který nepoškozuje lidské zdraví a životní prostředí. 4

5 Baterie Nikdy nerozebírejte, nemačkejte ani neprorážejte baterii, jinak dojde ke zkratu. Nevystavujte baterie prostředí s vysokou teplotou, pokud baterie teče nebo se nafoukne, přestaňte ji používat. Vždy nabíjejte pomocí systému. Hrozí riziko exploze,pokud baterii vyměníte za jiný typ. Nenechávejte baterie v dosahu dětí. V ohni mohou baterie explodovat. Nikdy neodhazujte baterie do ohně. Nikdy sami nevyměňujte baterii. Vždy požádejte prodejce. Použité baterie odevzdejte na místa k tomu určená. Před likvidací zařízení, prosíme, vyjměte baterii. Pro vyjmutí baterie odšroubujte kryt přístroje. Poznámky k instalaci 1. Pro optimální rozhled musí být tento výrobek umístěn v blízkosti zpětného zrcátka, ve středu čelního skla. 2. Ujistěte se, že objektiv je v rozsahu stěračů, aby byl zajištěn nerušený výhled, i když prší. 3. Nedotýkejte se objektivu prsty. Maz může zůstat na čočce a bude mít za následek nejasná videa nebo snímky. Pravidelně čistěte objektiv. 4. Neinstalujte zařízení na tónovaná okna. Mohlo by dojít k poškození krycí fólie. 5. Ujistěte se, že tónovaná okna nebrání rozhledu kamery. 6. Pro nabíjení používejte pouze přiloženou nabíječku. Použití jiného typu nabíječky může způsobit explozi baterie. 5

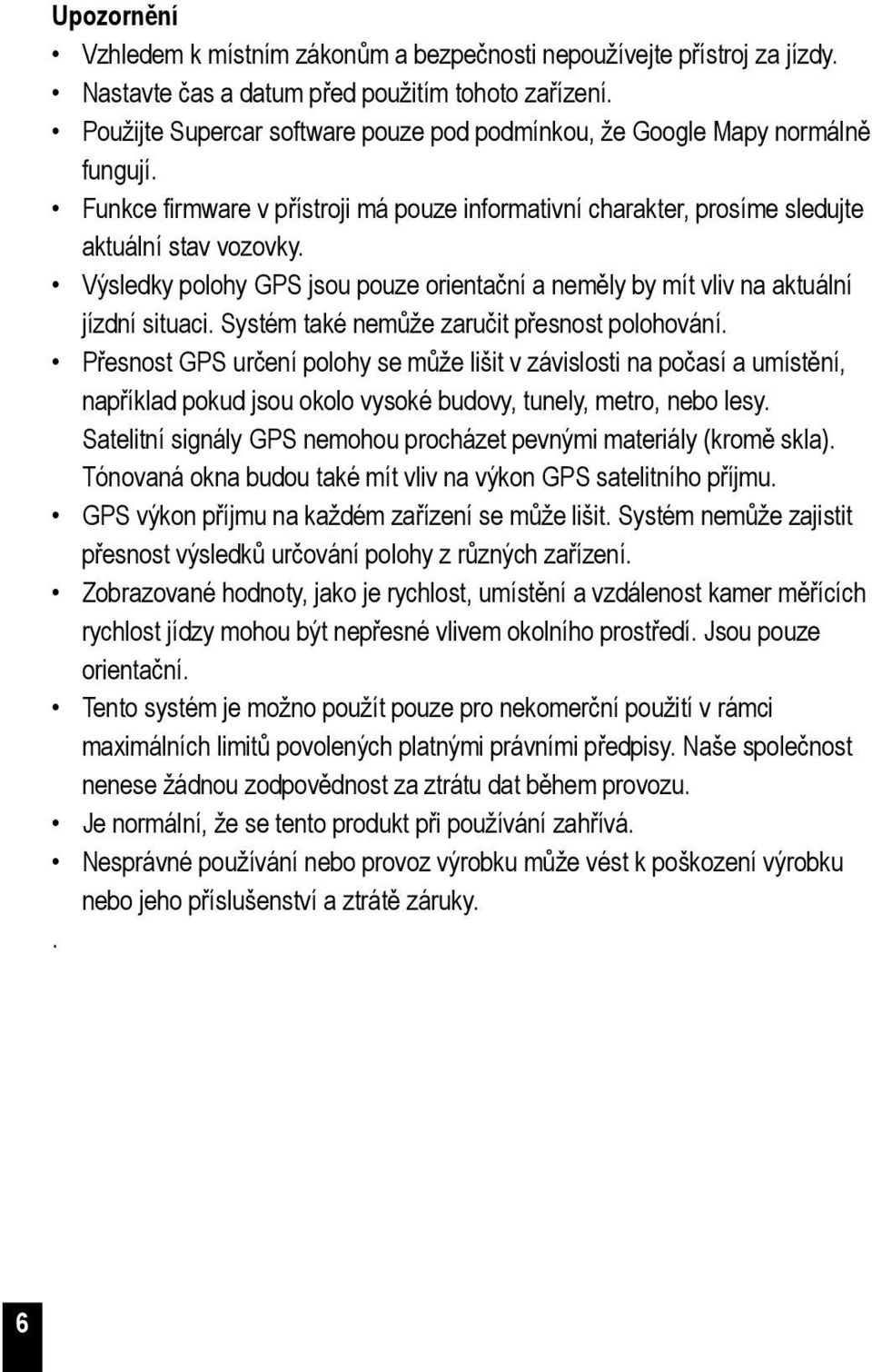

6 6 Upozornění Vzhledem k místním zákonům a bezpečnosti nepoužívejte přístroj za jízdy. Nastavte čas a datum před použitím tohoto zařízení. Použijte Supercar software pouze pod podmínkou, že Google Mapy normálně fungují. Funkce firmware v přístroji má pouze informativní charakter, prosíme sledujte aktuální stav vozovky. Výsledky polohy GPS jsou pouze orientační a neměly by mít vliv na aktuální jízdní situaci. Systém také nemůže zaručit přesnost polohování. Přesnost GPS určení polohy se může lišit v závislosti na počasí a umístění, například pokud jsou okolo vysoké budovy, tunely, metro, nebo lesy. Satelitní signály GPS nemohou procházet pevnými materiály (kromě skla). Tónovaná okna budou také mít vliv na výkon GPS satelitního příjmu. GPS výkon příjmu na každém zařízení se může lišit. Systém nemůže zajistit přesnost výsledků určování polohy z různých zařízení. Zobrazované hodnoty, jako je rychlost, umístění a vzdálenost kamer měřících rychlost jídzy mohou být nepřesné vlivem okolního prostředí. Jsou pouze orientační. Tento systém je možno použít pouze pro nekomerční použití v rámci maximálních limitů povolených platnými právními předpisy. Naše společnost nenese žádnou zodpovědnost za ztrátu dat během provozu. Je normální, že se tento produkt při používání zahřívá. Nesprávné používání nebo provoz výrobku může vést k poškození výrobku nebo jeho příslušenství a ztrátě záruky..

7 1 Úvod Děkujeme za zakoupení kamery do auta. Toto zařízení je specificky určeno pro nahrávání videa a audia během jízdy. 1.1 Funkce WFHD kamera 30fps) 2.4 LCD barevný displej Širokoúhlý objektiv Detektor pohybu Automatické nouzové nahrávání při kolizi Podpora SDHC až 32GB Podpora WDR / GPS/ Režim parkování 1.2 Obsah balení Balení obsahuje následující položky. Pokud některá z nich chybí nebo je poškozená, kontaktujte prodejce. 1 Kamera do auta 2 Návod k použití 3 CD-ROM 4 Držák 5 Adaptér do auta

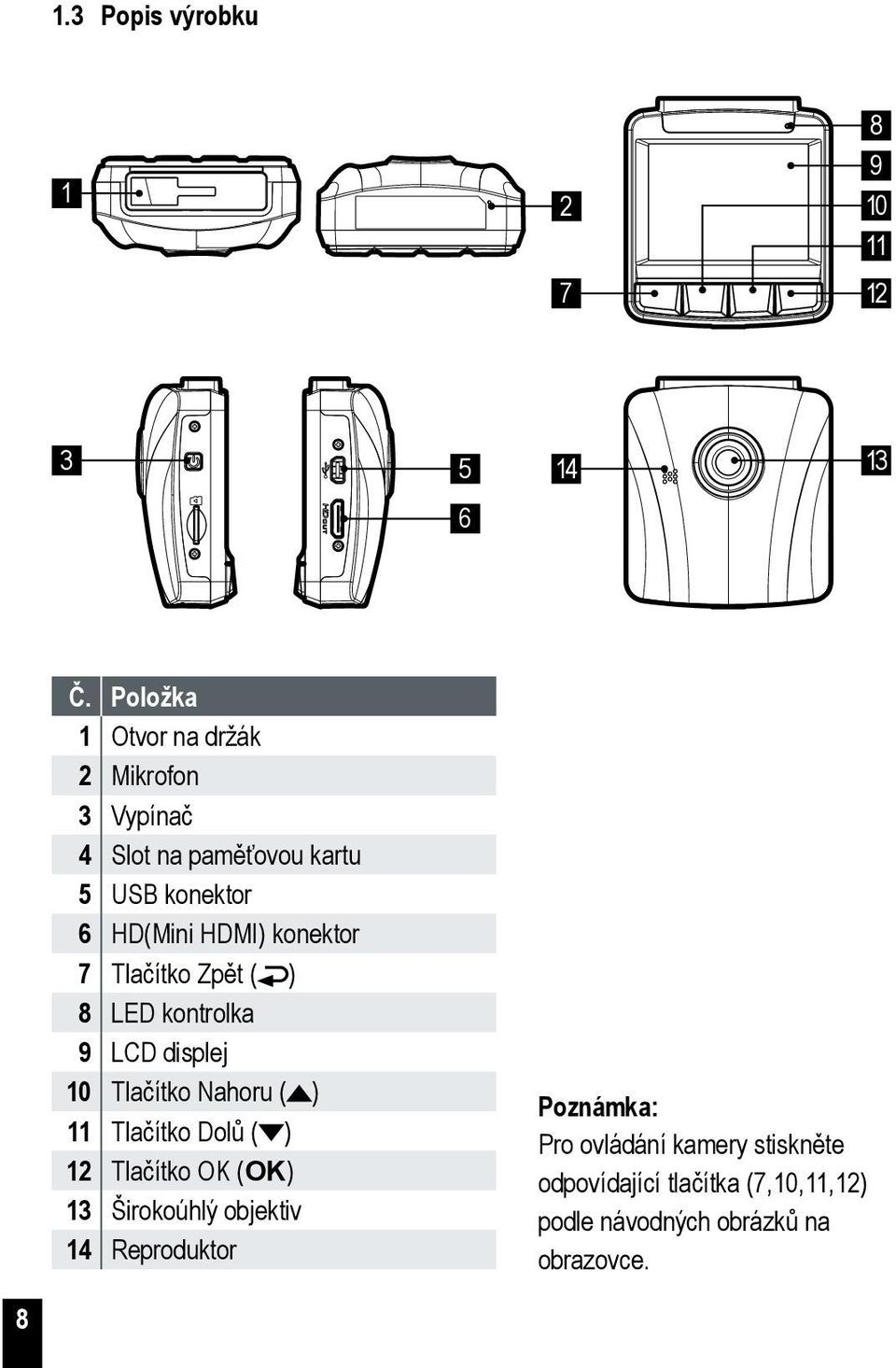

8 1.3 Popis výrobku Č. Položka 1 Otvor na držák 2 Mikrofon 3 Vypínač 4 Slot na paměťovou kartu 5 USB konektor 6 HD(Mini HDMI) konektor 7 Tlačítko Zpět ( ) 8 LED kontrolka 9 LCD displej 10 Tlačítko Nahoru ( ) 11 Tlačítko Dolů ( ) 12 Tlačítko OK (OK) 13 Širokoúhlý objektiv 14 Reproduktor Poznámka: Pro ovládání kamery stiskněte odpovídající tlačítka (7,10,11,12) podle návodných obrázků na obrazovce. 8

9 2 Začínáme 2.1 Vložení paměťové karty Vložte paměťovou kartu zlatou částí, kdy displej směřuje take nahoru, jako na obrázku. Zatlačte paměťovou kartu, dokud neuslyšíte kliknutí, které znamená, že je karta správně umístěna. Pro vyjmutí paměťové karty Zatlačte pro vyjmutí paměťové karty ze slotu. Poznámka: 1. Nevyndavejte ani nevkládejte paměťovou kartu, když je zařízení zapnuté. To může paměťovou kartu poškodit. 2. Používejte prosím Macro SD karty 32GB, Class 6 nebo vyšší. 3. Před prvním použitím SD kartu zformátujte. 9

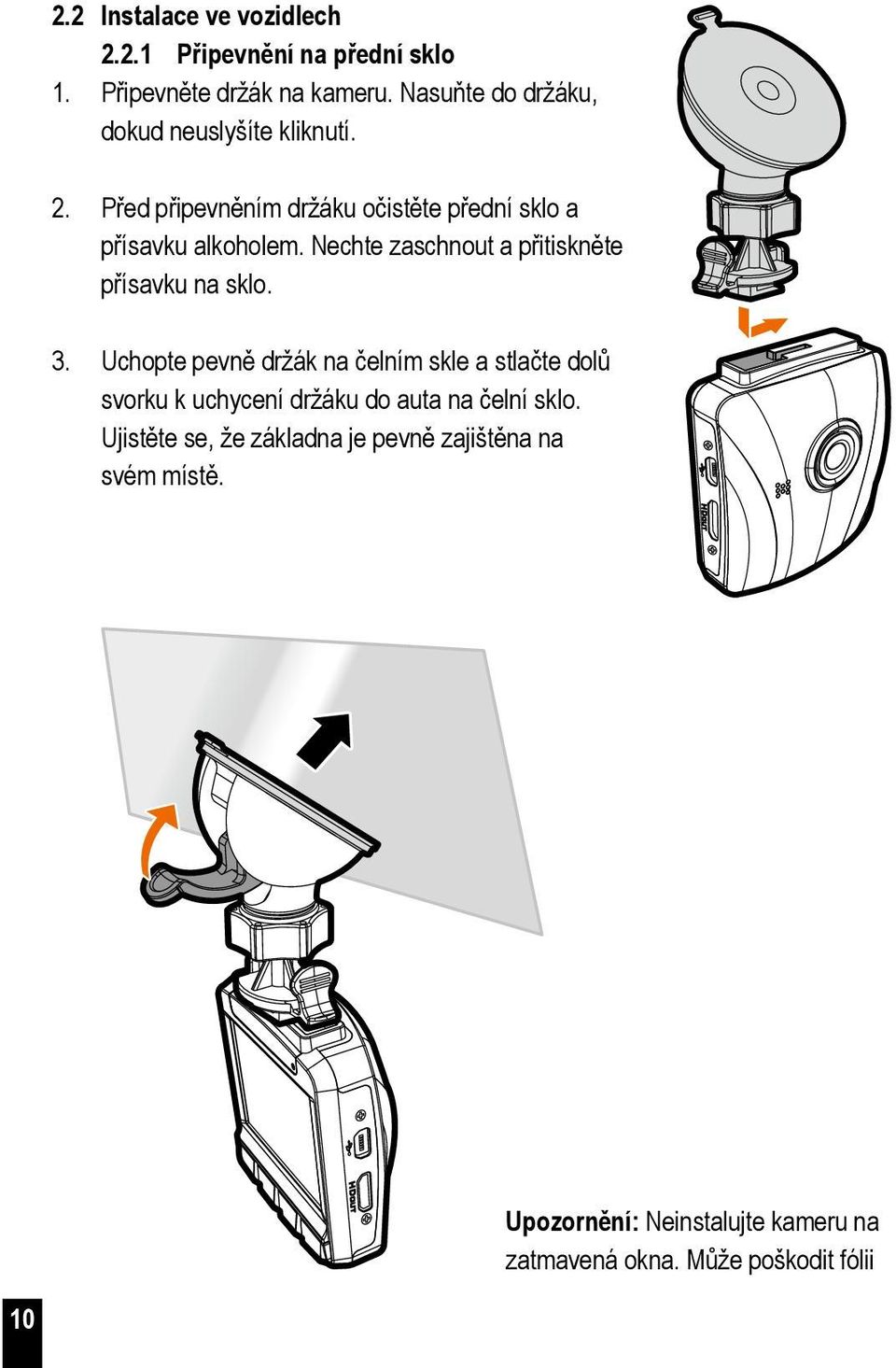

10 2.2 Instalace ve vozidlech Připevnění na přední sklo 1. Připevněte držák na kameru. Nasuňte do držáku, dokud neuslyšíte kliknutí. 2. Před připevněním držáku očistěte přední sklo a přísavku alkoholem. Nechte zaschnout a přitiskněte přísavku na sklo. 3. Uchopte pevně držák na čelním skle a stlačte dolů svorku k uchycení držáku do auta na čelní sklo. Ujistěte se, že základna je pevně zajištěna na svém místě. Upozornění: Neinstalujte kameru na zatmavená okna. Může poškodit fólii 10

11 2.2.2 Upravte pozici zařízení 1. Povolte šroub pro natáčení zařízení vertikálně nebo horizontálně. 2. Pak šroub opět utáhněte a ujistěte se, že se zařízení pevně na svém místě. 1 11

12 2.3 Připojení k napájení Pro napájení zařízení a nabíjení vestavěné baterie používejte pouze přiložený adaptér. 1. Připojte jeden konec adaptéru do USB konektoru zařízení. USB port vstup: DC 5V / 1A. 2. Zapojte druhý konec do auto zapalovače. Jakmile vozidlo nastartujete, zařízení se automaticky zapne. Nabíječka vstup: DC 12 / 24V. Poznámka: 1. Používejte, prosím, pouze přiloženou nabíječku, nepoužívejte nabíječku jiné značky, abyste předešli vznícení zařízení nebo výbuchu baterie. 2. Červená LED kontrolka indikuje nabíjení baterie; je-li k zařízení připojen napájecí kabel pro nabíjení a začne blikat červená kontrolka, znamená to, že teplota zařízení je příliš vysoká a musíte okamžitě odpojit napájecí kabel. 3. Vezměte prosím na vědomí, že jestliže teplota prostředí je 45 C nebo vyšší, auto adaptér bude stále napájet zařízení, ale nebude nabíjet lithium-ionovou baterii. To je charakteristické pro tyto baterie a nejedná se o závadu. 12

13 Indikátor stavu baterie: Ikona Popis Baterie plně nabitá. 2/3 nabito. 1/3 nabito. Baterie je vybitá. Baterie se nabíjí. Připojte auto nabíječku pro nabití baterie, dokud baterie nebude plně nabitá. Nízké napětí: Poznámka: Pokud je zařízení připojeno k adaptéru do auta a zapnuté, a na obrazovce se zobrazí symbol připomenutí nabíjení jako na obrázku výše, znamená to, že dostupné napětí je příliš nízké. Prosíme, vyčkejte několik minut, dokud symbol připomenutí nabíjení nezmizí, než vstoupíte do režimu nahrávání videa, abyste předešli chybovému hlášení nebo poškození souboru. 13

14 2.4 Zapnutí / Vypnutí zařízení Automatické zapnutí/vypnutí Jakmile nastartujete vozidlo, zařízení se automaticky zapne. Pokud je povolena funkce Automatické nahrávání, nahrávání automaticky začne ihned po zapnutí zařízení. Jakmile vypnete motor, kamera automaticky uloží nahrávku a během 10 vteřin se vypne. Poznámka: Automatické zapínání a vypínání předpokládá, že je napájecí zdířka propojena se startérem Manual Power On/Off Pro manuální zapnutí stiskněte tlačítko POWER. Pro vypnutí zařízení stiskněte tlačítko POWER krátce. Pro resetování stiskněte tlačítko POWER alespoň na dobu 8 vteřin. 14

15 2.5 Počáteční nastavení Před použitím přístroje doporučujeme zapnout funkci automatického nahrávání a nastavit správné datum a čas Nastavení data a času Pro nastavení správného data a času postupujte podle následujících kroků: 1. Stiskněte tlačítko pro vstup do menu OSD. 2. Tiskněte tlačítka / pro výběr Datum / Čas a pak tlačítko OK. 3. Tiskněte tlačítka / pro nastavení hodnot a pak tlačítko OK pro posun na další pole. 4. Opakujte krok 3, dokud není nastavení data a času dokončeno. Poznámka: Aby byla zajištěna přesnost času v souboru videa, prosíme znovu nastavte datum a čas, když se baterie vybije, nebo pokud se kamera nepoužívá po dobu 7 dnů. 15

16 3 Použití kamery do auta 3.1 Nahrávání videí Nahrávání videí za jízdy Po nastartování motoru vozidla se videokamera automaticky zapne a začne nahrávat. Záznam se automaticky zastaví, když je motor vypnutý. Poznámka: U některých vozů bude nahrávání pokračovat, když je motor vypnutý. U některých typů vozidel, automatické zapnutí a vypnutí funkce tohoto vozu videokamera nebude fungovat, protože zapalovač / zásuvka není propojena se systémem zapalování. Chcete-li tento problém vyřešit, proveďte jednu z následujících akcí: Ručně zapněte nebo vypněte zapalovač / zásuvku, je-li to ve vašem vozidle možné. Ručně zapojte napájecí adaptér do zdířky pro zapnutí kamery a vytáhněte ze zdířky pro vypnutí kamery. Jeden video soubor je uložen za každých 3 až 5 minut záznamu. Je-li kapacita paměťové karty plná, bude přepsán nejstarší soubor na paměťové kartě. 16

17 3.1.2 Režim parkování Je-li režim parkování aktivován, pokud je manuální zapínání vypnuté nebo je vypnutý adaptér, když je přístroj zapnutý, systém zobrazí varovnou zprávu Stiskněte OK pro vstup do režimu parkování po 10 vateřinách na displeji. To znamená, že systém přejde do detekce pohybu automaticky za 10 sekund; když přístroj rozpozná jakýkoli pohyb nebo kolizi před objektivem, video záznam se aktivuje na stejnou dobu jako nastavení délky. Pro nastavení režimu parkování postupujte následovně: 1. Stiskněte tlačítko pro vstup do OSD menu. 2. Stiskněte tlačítko / pro výběr Režimu parkování a stiskněte tlačítko OK. 3. Stiskněte tlačítko / pro výběr Detekce pohybu/ Kolize při parkování/ Duálního režimu a stiskněte tlačítko OK. 4. Stiskněte tlačítko pro odchod z menu. Poznámka: 1. Když je baterie plně nabitá a je v dobrém stavu, detekce pohybu může nahrávat nepřetržitě po dobu asi 30 minut. 2. Když se zařízení používá, kapacita baterie se bude postupně snižovat. To je normální jev. 3. Displej se vypne 30 sekund poté, co je aktivována funkce detekce pohybu. 17

18 3.1.3 Nouzové nahrávání Během normálního nahrávání videa stiskněte tlačítko pro zahájení režimu nouzového nahrávání. Zpráva Emergency se okamžitě zobrazí v levém horním rohu obrazovky a nahraný soubor bude plynulý a chráněný proti přepsání. Po ukončení nouzového nahrávání se vrátíte zpět do normálního režimu nahrávání. Poznámka: 1. Je-li aktivována funkce detekce kolize a je detekována kolize, videokamera automaticky spustí funkci nouzového nahrávání. 2. Soubor nouzového nahrávání je vytvořen jako nový soubor, který bude chráněn, aby se zabránilo přepsání normální nahrávání smyčky. 8 GB (nebo vyšší) paměťová karta může uložit až 10 nouzových video souborů. Výstražná zpráva Emergency soubory jsou plné se zobrazí na displeji, když jsou plné soubory nouzového nahrávání, a nejstarší nouzový soubor bude automaticky smazán, když bude vytvořen nový soubor nouzového nahrávání. 18

19 3.1.4 Nahrávací displej Č. Položka Popis 1 Hlasové nahrávání Indikuje vypnutí hlasového nahrávání. 2 Trvání Indikuje momentální délku nahrávání. 3 Datum a čas Indikuje momentální datum a čas nahrávání. 4 Návodná ikona Stiskněte tlačítko pro vstup do OSD menu. (Menu) 5 Návodná ikona Stiskněte tlačítko pro přepnutí do režimu (Přehrávání) přehrávání. 6 Rozlišení 1080P 30fps/ 720P 60fps/ 720P 30fps 7 Baterie Indikuje stav nabití baterie. 8 Návodná ikona Stiskněte tlačítko pro fotografování (Fotografie během natáčení 9 Návodná ikona (Emergency) 10 Satelitní zaměřování polohy Stiskněte tlačítko OK pro vstup a iniciaci nouzového nahrávání, a nahraný soubor bude chráněn proti přepsání. Ikona se objeví na displeji, když je satelitní zařízení pro zjištění polohy připraveno. 19

20 3.2 Přehrávání videa a fotografií 1. Během nahrávání stiskněte tlačítko pro prohlížení videí a fotografií. 2. Stiskněte tlačítko / pro výběr souboru, který chcete zobrazit a stiskněte tlačítko OK. 3. Stiskněte tlačítko / pro výběr dalšího nebo předchozího souboru a stiskněte tlačítko OK pro prohlížení souboru na celé obrazovce. 4. Když chce uživatel přehrát nouzová videa, jméno souboru začíná jako Emer Obrazovka přehrávání Obrazovka pro přehrávání videa Obrazovka pro přehrávání foto Č. Položka Popis 1 Návodná ikona (Zpět) Stiskněte tlačítko pro návrat do menu. 2 Návodná ikona Stiskněte tlačítko pro zobrazení předchozího (Předchozí) videa/fotografie. 3 Návodná ikona Stiskněte tlačítko pro zobrazení dalšího (Další) videa/fotografie. 4 Návodná ikona (Pauza) Stiskněte tlačítko OK pro zastavení přehrávání videa. 5 Trvání Zobrazuje uběhlý čas / celkovou dobu nahrávání. 6 Baterie Indikuje zbývající výdrž baterie. 7 Název souboru Zobrazuje jméno foto/video souboru. 20

21 3.2.2 Mazání souborů Pro vymazání souborů postupujte následovně: 1. Když probíhá nahrávání, stiskněte tlačítko pro vstup do OSD menu. 2. Stiskněte tlačítko / a vyberte Vymazat soubor, pak stiskněte tlačítko OK. 3. Stiskněte tlačítko / a vyberte Vymazat jeden nebo Vymazat vše, pak stiskněte tlačítko OK. 4. Po vybrání Vymazat jeden stiskněte tlačítko / pro výběr souboru, který má být vymazán, pak stiskněte tlačítko OK. 5. Po vybrání Vymazat vše stiskněte tlačítko / pro vybrání souborů Videa nebo Fotografie, pak zvolte ANO nebo NE pro vymazání. Poznámka: 1. Vymazané soubory NELZE obnovit. Před vymazáním se ujistěte, že jste soubory zazálohovali. 2. Nouzové soubory nelze tímto postupem vymazat. Mohou být odstraněny vložením paměťové karty do vašeho PC nebo zformátováním paměťové karty. 21

22 4 Nastavení 4.1 Použití Menu Můžete přizpůsobit nahrávání videa a další obecná nastavení přes displej (OSD) na obrazovce. Upozorňujeme, že menu má několik stránek. Nabídku lze procházet pomocí tlačítek /. 1. Pokud běží nahrávání, stiskněte tlačítko pro vstup do OSD menu. 2. Stiskněte tlačítko / pro výběr možnosti menu a tlačítko OK pro vstup do vybraného menu. 3. Stiskněte tlačítko / pro výběr požadovaného nastavení a tlačítko OK pro potvrzení. 4. Stiskněte tlačítko pro odchod z menu zpět do režimu nahrávání. 22

23 4.2 Menu Podívejte se do tabulky níže na rozpis menu a nabízené možnosti. Položka Popis Dostupnost Satelitní vyhledávání Nastvit časové pásmo Zobrazuje stav satelitního vyhledávání. Automaticky synchronizovat s místním satelitním časem. Je-li tato funkce aktivována, bude systém používat družicový času, a nelze ručně měnit čas. Stiskněte tlačítko / pro nastavení družicového času. Lze jej nastavit mezi GMT +14:00 ~ GMT -12:00 Datum / Čas Nastavte datum a čas. Stiskněte tlačítko / pro úpravu hodnoty a tlačítkookpro přepnutí a potvrzení Rozlišení Nastavení rozlišení videa x 1080, 30 fps 1280 x 720, 30 fps 1280 x 720, 30 fps EV Nastavte kompenzaci expozice. Stisknout tlačítko / pro nastavení úrovně expozice. Můžete ho nastavit mezi -2 ~ +2 LCD nastavení Hlasové nahrávání Nastavení času vypnutí LCD. Obrazovka zařízení se vypne po uplynutí nastaveného času, není-li v pohotovostním režimu nebo záznamu detekován žádný provoz. Stisknutím libovolného tlačítka jej zapnete. (Vypnutý displej neovlivňuje nahrávání). Nastvení po aktivaci audia ve videu. Hlasitost Snížit nebo zvýšit hlasitost 1~10 Zapnout / Vypnout po 30 sek. / Vypnout po 3 min. / Vypnout Zapnout / vypnout 23

24 4.2 Menu Položka Popis Dostupnost Jednotková Vyberte jednotku pro vzdálené KM / MÍLE vzdálenost zobrazení. Interval nahrávání Uložit příslušné video soubory po 3 min. / 5 min. zvolenou dobu. Detekce kolize Režim parkování Zapnout / vypnuout detekci kolize. Je-li tato funkce aktivována a je zjištěna kolize, zařízení automaticky spustí nouzové nahrávání. Je-li režim parkování aktivován, pokud je manuální zapínání vypnuté nebo je vypnutý adaptér, když je přístroj zapnutý, systém zobrazí varovnou zprávu "Stiskněte OK pro vstup do režimu parkování po 10 vateřinách" na displeji. To znamená, že systém přejde do detekce pohybu automaticky za 10 sekund; když přístroj rozpozná jakýkoli pohyb nebo kolizi před objektivem, video záznam se aktivuje na stejnou dobu jako nastavení délky. Vysoká citlivost / Běžná citlivost / Nízká citlivost / vypnout Vypnout Detekce pohybu Parkovací kolize Duální režim WDR Má ostrý, jasný a kvalitní obraz s Zapnout/Vypnout harmonickým kontrastem ve vysokém rozlišením. Jazyk Nastavte jazyk menu na obrazovce. Čeština Proti blikání Místní napájení se může lišit podle regionu. Měli byste si být vědomi správného nastavení napětí a frekvence v různých zemích 50Hz / 60Hz 24

25 4.2 Menu Položka Popis Dostupnost Mazání souborů Vymazat soubor (y). Vymazat jeden/ Vymazat vše Formátování Zformátovat paměťovou kartu v Ano / Ne zařízení. Všechny soubory na kartě budou vymazány. Výchozí Vrátit vše do továrního nastavení. Ano / Ne O nás Firmware verze 25

26 5. Instalace softwaru 1. Umístěte přiložený CD ROM do CD přehrávače. 2. Pokud se CD automaticky nezapne, použijte Správu souborů Windows pro spuštění souboru Install_CD.exe z CD. Zobrazí se následující obrazovka: 3. Stiskněte [Menu] položku pro započetí procesu instalace podle návodu na obrazovce. 26

27 6. SuperCar Č. Položka 1 Video přehrávač 2 Přehrát / Pauza 3 Předchozí 4 Další 5 Zastavit 6 Google Mapy 7 Kompas 8 Měřič rychlosti 9 Cesta souboru 10 Prohlížeč souborů 11 Seznam souborů 12 Název souboru 13 Hlasitost 14 Aktuální délka / Celková délka 15 Koeficient šumu (SNR) 16 G-Senzor Poznámka: 1. Pro zobrazení trasy na Mapách Google se ujistěte, že je připojen internet před spuštěním přehrávání videa 2. Video soubory (MOV / TS) a soubory GPS / G-senzor (NMEA) musí být uloženy ve stejné složce před spuštěním přehrávání. 3. Vestavěný Supercar software je určen pouze pro počítače se systémem Windows. 27

28 7. Specifikace Položka Senzor fotografií Účinné pixely Úložiště médií LCD displej Čočka Rozsah ostření GPS Filmový záznam Snímek z videa Uzávěrka G-Senzor ISO Vyvážení bílé Mikrofon Reproduktor Rozhraní Baterie Provozní teplota Provozní vlhkost Skladovací teplota Rozměry Hmotnost Popis 1/2.7 CMOS senzor 1920 (H) x 1080 (V) Podpora Micro SDHC, až 32GB třída 6 a výše 2.4 LCD barevný TFT (112K pixelů) Širokoúhlý objektiv fixní zaostření F2.0, f=3.8mm 1.5m~Nekonečno U-blox G7020-KT Rozlišení: 1080p/30fps, 720p/60fps, 720p/30fps Formát: MOV Rozlišení: 2M 1920(H) x 1080(V) Formát: DCF (JPEG, Exif: 2.2) Electronická uzávěrka Automatická: 1/33, 120-1/30sek. 3-Axis G-Force senzor Automatické Automatické Ano Ano Mini USB; Mini C Typ HDMI Vestavěná 470mAH Li-polymer dobíjecí 0 ~ 60 C 20 ~ 70% RH -20 ~ 70 C 70 x 63 x 31.3 mm Cca. 94g 28

29 8. CE Prohlášení o shodě Výrobce prohlašuje, že označení CE byla použita na Rollei CarDVR-300 v souladu se základními požadavky a dalšími příslušnými ustanoveními následujících CE směrnic: 2011/65/EC RoHs směrnice 2004/108/EC Směrnice o nízkém napětí 1999/5/EG R&TTE směrnice 2006/95/EEC LVD směrnice 2002/96/EG WEEE směrnice ES prohlášení o shodě si lze vyžádat na adrese uvedené na Záručním listě. 29
