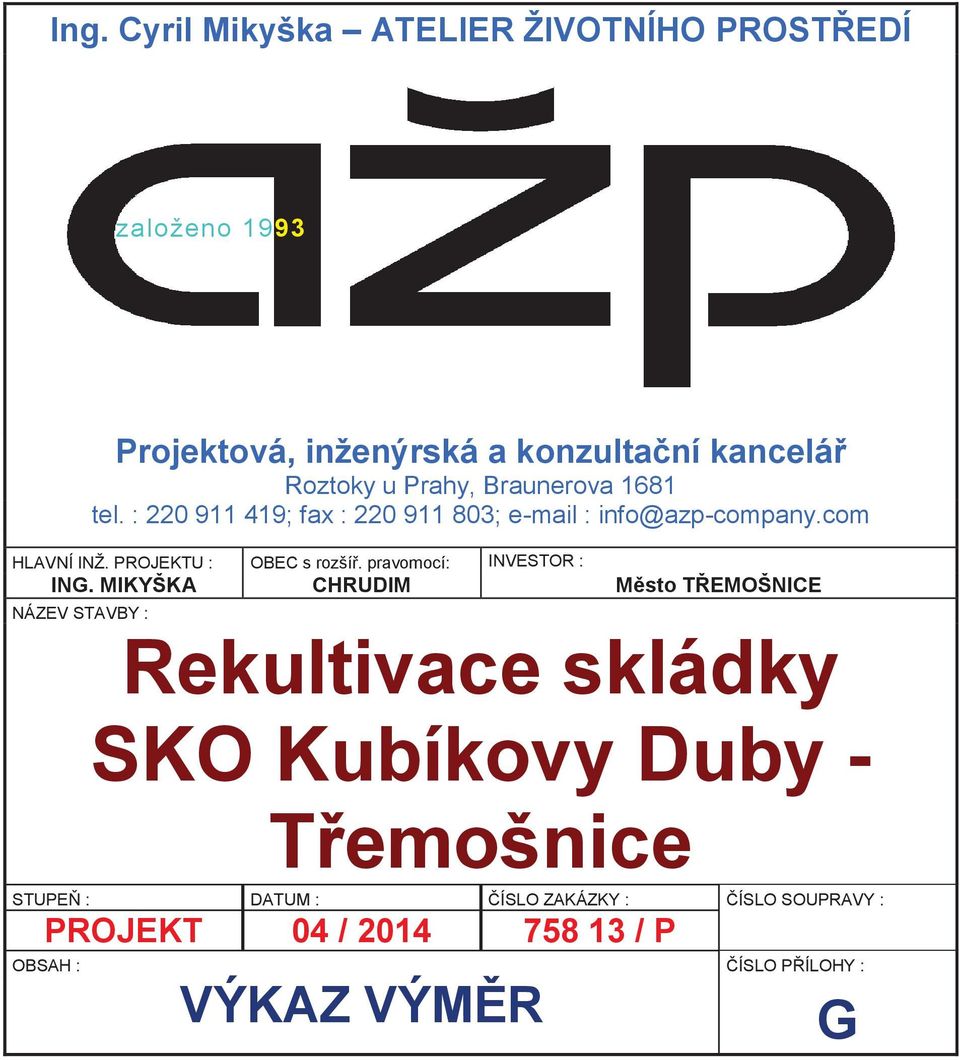

1 Ing. Cyril Mikyška ATELIER ŽIVOTNÍHO PROSTŘEDÍ založeno 1993 Projektová, inženýrská a konzultační kancelář Roztoky u Prahy, Braunerova 1681 tel. : ; fax : ; info@azp-company.com HLAVNÍ INŽ. PROJEKTU : OBEC s rozšíř. pravomocí: INVESTOR : ING. MIKYŠKA CHRUDIM Město TŘEMOŠNICE NÁZEV STAVBY : Rekultivace skládky SKO Kubíkovy Duby - Třemošnice STUPEŇ : DATUM : ČÍSLO ZAKÁZKY : ČÍSLO SOUPRAVY : PROJEKT 04 / / P OBSAH : ČÍSLO PŘÍLOHY : VÝKAZ VÝMĚR G

PROJEKTU : OBEC s rozšíř. pravomocí: INVESTOR : ING.

2 2 REKULTIVACE SKLÁDKY KUBÍKOVY DVORY - TŘEMOŠNICE / VÝKAZ VÝMĚR OBSAH : 1. IDENTIFIKAČNÍ ÚDAJE ČLENĚNÍ STAVBY KUMULOVANÝ VÝKAZ VÝMĚR... 4 SO 01 PŘÍPRAVA ÚZEMÍ... 4 SO 02 ÚPRAVA TVARU SKLÁDKY... 4 SO 03 TĚSNÍCÍ A PŘEKRYVNÉ VRSTVY... 4 SO 04 ODPLYNĚNÍ... 5 SO 05 ODVODNĚNÍ... 6 SO 06 OZELENĚNÍ... 6 SO 07 OPLOCENÍ POLOŽKOVÝ VÝKAZ VÝMĚR... 6

.. 4 SO 01 PŘÍPRAVA ÚZEMÍ... 4 SO 02 ÚPRAVA TVARU SKLÁDKY.

3 REKULTIVACE SKLÁDKY KUBÍKOVY DVORY - TŘEMOŠNICE / VÝKAZ VÝMĚR 1. Identifikační údaje Název stavby : REKULTIVACE SKLÁDKY SKO KUBÍKOVY DUBY - TŘEMOŠNICE Místo : Pověřená obec : k.ú. Kubíkovy Duby Třemošnice Obec s rozšířenou pravomocí : Kraj : Investor : Projektant : Pardubický Město Třemošnice 3 Chrudim Projektová, inženýrská a konzultační kancelář Ing. Cyril Mikyška - Atelier životního prostředí Braunerova 1681, Roztoky u Prahy, tel Členění stavby Stavba neobsahuje žádné provozní soubory a je členěna na 7 stavebních objektů : STAVEBNÍ OBJEKTY SO 01 příprava území SO 02 úprava tvaru skládky SO 03 těsnící a překryvné vrstvy SO 04 odplynění SO 05 odvodnění SO 06 ozelenění SO 07 oplocení

Kubíkovy Duby Třemošnice Obec s rozšířenou pravomocí : Kraj : Investor : Projektant : Pardubický Město Třemošnice 3 Chrudim Projektová, inženýrská a konzultační kancelář Ing.

4 REKULTIVACE SKLÁDKY KUBÍKOVY DVORY - TŘEMOŠNICE / VÝKAZ VÝMĚR 3. Kumulovaný výkaz výměr SO 01 Příprava území úklid odpadu na svazích kpl sběr, naložení, doprava do 500 m a uložení do skládky bez poplatku (včetně lokálního odtěžení přesypaného odpadu v patě) sekání trávy na svazích m 2 50 % povrchu svahů - sekání křovinořezem, odvoz ke kompostování kácení keřů vč. štěpkování m 2 50 % povrchu svahů - odvoz dřevní štěpky do 500 m na mezidepo úprava šachet ze skruží DN ks úprava 1 ks šachty orientačně obsahuje : demontáž skruží a odvoz na depo do 500 m... 2 ks vysekání kapsy 0,15 0,15 m ve stěně skruže...1ks D+M plast. korug. potrubí DN m montáž ztraceného bednění zákrytu DN ks betonáž zákrytové desky tl. 0,1 m, plocha 0,8 m 2 ; beton C12/15 armovaný karisítí 100/8 100/8 4 SO 02 Úprava tvaru skládky lokální odtěžení odpadu na pláni m 3 hornina tř. 4, naložení, doprava do 50 m a uložení do skládky do hutněných násypů pláně 1850 m 3 lokální odtěžení odpadu na svazích m 3 hornina tř. 4, naložení, doprava do 50 m a uložení do skládky do hutněných násypů pláně přehutnění odpadu na pláni m 2 vč. formování spádu 5% od středu k okrajům a úvozu krátké svahy 1:2,5 hutněné násypy lokální odtěžení odpadu na svazích m 3 hornina tř. 4, odtěžení+přehození+uložení v patě skládky do hutněných násypů 3160 m 3 3 hutněné násypy lokální dosypání zeminy v patě svahů m v patě svahů hornina tř. 4, naložení, doprava do 500 m a uložení do hutněných násypů pláně SO 03 Těsnící a překryvné vrstvy celková kubatura těsnících zemin m 3 celková kubatura překryvných zemin m 3 z toho na mezideponii na staveništi bude k dispozici 10 % : kubatura těsnících zemin na mezidepu do 500 m 756 m 3 kubatura překryvných zemin na mezidepu do 500 m m 3 zbylých 90 % zajistí dodavatel (včetně dopravy na staveniště) : kubatura těsnících zemin / zajistí dodavatel m 3 kubatura překryvných zemin / zajistí dodavatel m 3

..... 6 500 m 2 50 % povrchu svahů - sekání křovinořezem, odvoz ke kompostování kácení keřů vč. štěpkování.

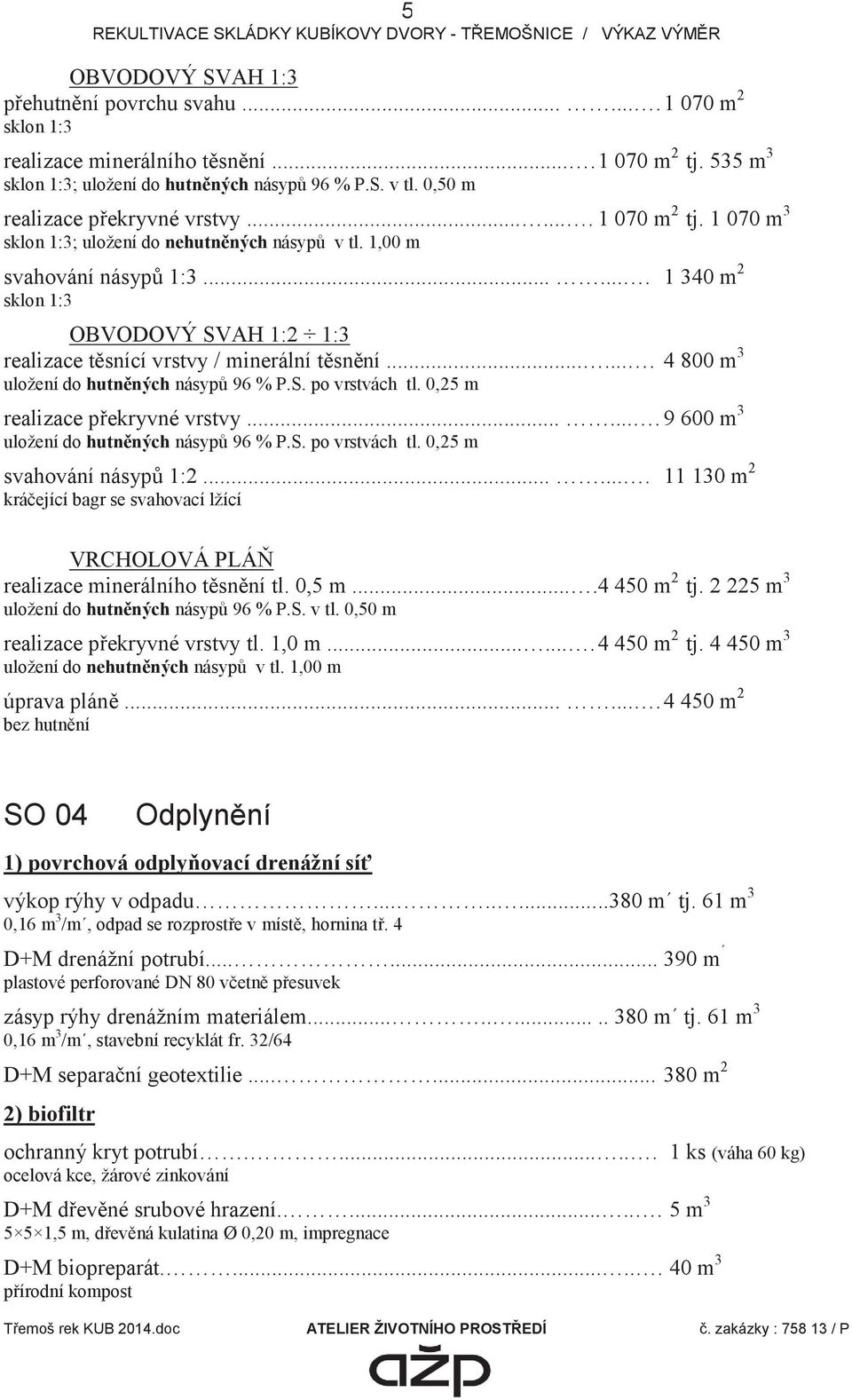

5 REKULTIVACE SKLÁDKY KUBÍKOVY DVORY - TŘEMOŠNICE / VÝKAZ VÝMĚR OBVODOVÝ SVAH 1:3 přehutnění povrchu svahu m 2 sklon 1:3 realizace minerálního těsnění m 2 tj. 535 m 3 sklon 1:3; uložení do hutněných násypů 96 % P.S. v tl. 0,50 m realizace překryvné vrstvy m 2 tj m 3 sklon 1:3; uložení do nehutněných násypů v tl. 1,00 m svahování násypů 1: m 2 sklon 1:3 OBVODOVÝ SVAH 1:2 1:3 realizace těsnící vrstvy / minerální těsnění m 3 uložení do hutněných násypů 96 % P.S. po vrstvách tl. 0,25 m realizace překryvné vrstvy m 3 uložení do hutněných násypů 96 % P.S. po vrstvách tl. 0,25 m svahování násypů 1: m 2 kráčející bagr se svahovací lžící VRCHOLOVÁ PLÁŇ realizace minerálního těsnění tl. 0,5 m m 2 tj m 3 uložení do hutněných násypů 96 % P.S. v tl. 0,50 m realizace překryvné vrstvy tl. 1,0 m m 2 tj m 3 uložení do nehutněných násypů v tl. 1,00 m úprava pláně m 2 bez hutnění 5 SO 04 Odplynění 1) povrchová odplyňovací drenážní síť výkop rýhy v odpadu m tj. 61 m 3 0,16 m 3 /m, odpad se rozprostře v místě, hornina tř. 4 D+M drenážní potrubí m plastové perforované DN 80 včetně přesuvek zásyp rýhy drenážním materiálem m tj. 61 m 3 0,16 m 3 /m, stavební recyklát fr. 32/64 D+M separační geotextilie m 2 2) biofiltr ochranný kryt potrubí ks (váha 60 kg) ocelová kce, žárové zinkování D+M dřevěné srubové hrazení m ,5 m, dřevěná kulatina Ø 0,20 m, impregnace D+M biopreparát m 3 přírodní kompost

1,00 m svahování násypů 1:3....... 1 340 m 2 sklon 1:3 OBVODOVÝ SVAH 1:2 1:3 realizace těsnící vrstvy / minerální těsnění....... 4 800 m 3 uložení do hutněných násypů 96 % P.S. po vrstvách tl.

6 SO 05 6 REKULTIVACE SKLÁDKY KUBÍKOVY DVORY - TŘEMOŠNICE / VÝKAZ VÝMĚR Odvodnění nový zemní příkop m tj. 190 m 3 výkopek v místě; zatravnění příkopu 340 m 2 přeložka SV příkopu m výkopek v místě; prefa žlabovka š. 0,60 m ve štěrkopísčitém loži SO 06 Ozelenění zatravnění svahů m 2 včetně překrytí jutovou rohoží (500 g/m 2 ) přikotvenou kolíky zatravnění vrcholové pláně m 2 výsadba keřů (hnízda) ks 10 hnízd po 5 sazenicích SO 07 Oplocení D+M oplocení m ocelové pletivo na ocelových zabetonovaných sloupcích (skutečná výměra bude aktualizována ke dni zahájení stavebních prací) 4. Položkový výkaz výměr Výkaz výměr je sestaven za předpokladu, že k datu zahájení stavebních prací bude pro dodavatele stavby zdarma k dispozici na mezideponii ve vzdálenosti do 500 m od vlastní skládky 756 m 3 těsnících zemin a m 3 překryvných zemin. Zbylých 90 % zajistí dodavatel (včetně dopravy na staveniště) >> tzn. dodavatel stavby musí na své náklady zajistit a na staveniště dopravit m 3 těsnících zemin a m 3 překryvných zemin.

.... 12 470 m 2 včetně překrytí jutovou rohoží (500 g/m 2 ) přikotvenou kolíky zatravnění vrcholové pláně....... 4 450 m 2 výsadba keřů (hnízda).
