1 BH 03 Pozemní stavitelství II (S) Přednáška 11 Podhledy a povrchové úpravy Přednášející: XX. XX PODHLEDY Konstrukce podhledů jsou zavěšeny na nosné nebo střešní konstrukci, plní akustická, tepelná, optická nebo estetická kritéria a přispívají k dosažení požadovaných kvalit vnitřního prostoru. Spoje lehkých podhledů, včetně jejich nosné konstrukce, musí zabezpečovat odolnost proti mechanickému zatížení a deformacím. Podhled musí být lehce instalovatelný i demontovatelný, zejména pokud jsou meziprostoru vedeny rozvody. Konstrukce podhledu vždy plní několik funkcí, což vyplývá z vlastností používaných materiálů. Podle funkce mohou být podhledy: krycí ochrana instalací a rozvodů tepelně-izolační přídavná tepelná izolace stropu, střechy akustické odrážejí zvuk, pohlcují zvukové vlny apod. Ve všech případech musí splňovat i estetickou funkci. 1

2 PODHLEDY DLE MATERIÁLU Dělení podhledů dle materiálu Sádrokartonové Minerální Kovové Dřevěné Podhledy z polykarbonátu Napínané podhledy Jsou tvořeny sádrovým jádrem (přírodní či odpadní sádrovec ), s řadou příměsí, které je obaleno speciálním kartonem. Dle použití se dělí do tří skupin stavební desky tl. 12,5 mm jsou nejpoužívanějším typem. Dále se vyrábějí v tloušťkách 9,5 mm, 15 mm a 18 mm impregnované desky 12,5 mm je vhodné použít v prostředí s vyšší vlhkostí protipožární desky 12,5 mm jsou vhodné do míst se zvýšenými nároky na požární odolnost. Dále se vyrábějí v tloušťkách 15 mm, a 18 mm Kromě těchto nejpoužívanějších se vyrábějí desky žáruvlhkuvzdorné podlahové ohebné akustické a další Většina z těchto desek se vyrábí v rozměru 1,25 x 2,0m. Základním typem hran desek je polozaoblená zploštělá a další jsou zploštělá, polozaoblená, plná. 2

3 Úpravy Řezání, úprava hran či vrtání otvorů se provádí velmi lehce za použití nože nebo pilky. Desky se naříznou po lícové straně, poté zlomí a dořízne se papír rubové strany. Řezané hrany, jenž se budou dále tmelit je nutné upravit nožem, hoblíkem nebo struhákem v úhlu 30 asi do 2/3 tloušťky desky. Profily Tvoří nosný prvek sádrokartonových systémů. vyrobeny z pozinkovaného plechu CD, UD, CW, UW tloušťky 0,6mm a UA tloušťky 2mm. Z hlediska použití se dělí na stropní (CD, UD) a příčkové (CW, UW). Dalším možným typem jsou zesílené profily UA, které jsou určeny k montáži zárubní či dalších zřizovacích prvků (úchyty sanity, závěsných skříněk atd.). U profilů UD a UW by se mělo použít pěnové těsnění k zamezení rezonance! Upevňovací a konstrukční prvky celého systému šrouby do plechu (25 90 mm) šrouby do dřeva (35 90 mm) šrouby samovrtné ( 9,5 a 13mm) šrouby samovrtné ( 25 a 35 mm ) šrouby s velkou hlavou ( 35 a 55 mm ) natloukací hmoždinky Ø 6mm (35 75 mm) 3

4 Zárubně zárubně do SDK jsou svařeny z ocelového plechu o síle min. 1,5 mm. rozměry jsou dány světlou výškou (která je vždy u typizovaných zárubní 1970mm), šířkou (600, 700, 800, 900, 1100mm pro jednokřídlé dveře a 1250, 1450, 1600mm pro dvoukřídlé dveře) a hloubkou (udávající šířku příčky na kterou budou použity). montují se standardně na profily CW, pokud se předpokládá větší zatížení (těžší dveře, malé děti atd.) je nutno zárubně připevnit na profily UA ukotvené v patkách. 4

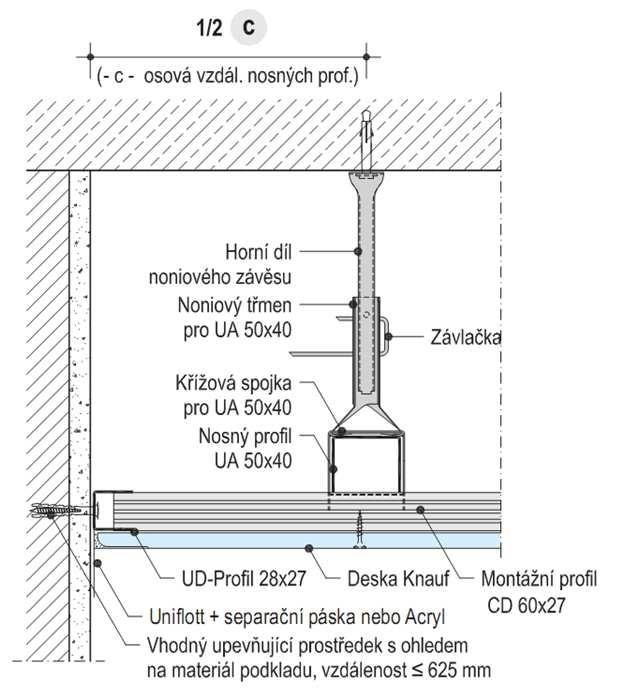

5 Detail napojení podhledu s dřevěnou nosnou konstrukcí na stěnu Detail napojení podhledu s ocelovou nosnou konstrukcí na stěnu varianta řešení 5

6 Příklad provádění SDK podhledů MINERÁLNÍ KAZETOVÉ PODHLEDY systém se skládá z nosného rastru tvořeného hliníkovými profily (různých tvarů, šířky a barev), jenž je zavěšen pod stávajícím stropem a podhledových desek, které jsou vyrobeny z lisovaných minerálních vláken s pojivem či jiného materiálu. Standardní rozměr desek je 600 x 600 mm, ale je možné i jiné rozměry (např. 300 x 1200, 600 x 1200, 625 x 625, atd. ). Nehořlavá minerální vlna s pojivy a plnivy Tloušťka desky je 12 mm Minerální kazety se vkládají do kovové kazetové konstrukce podhledu Viditelný systém Vyrábějí se v různých řadách, které splňují různé požadavky jako je např.: akustika hygiena odolnost proti vlhkosti odolnost proti nárazům, pevnost protipožární odolnost v závislosti na použitých systémech 6

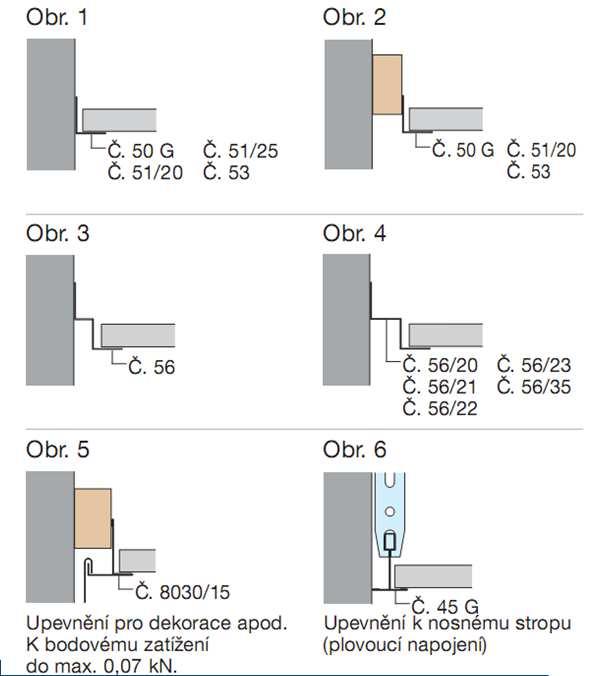

7 MINERÁLNÍ KAZETOVÉ PODHLEDY MINERÁLNÍ KAZETOVÉ PODHLEDY Příklady napojení na stěnu 7
