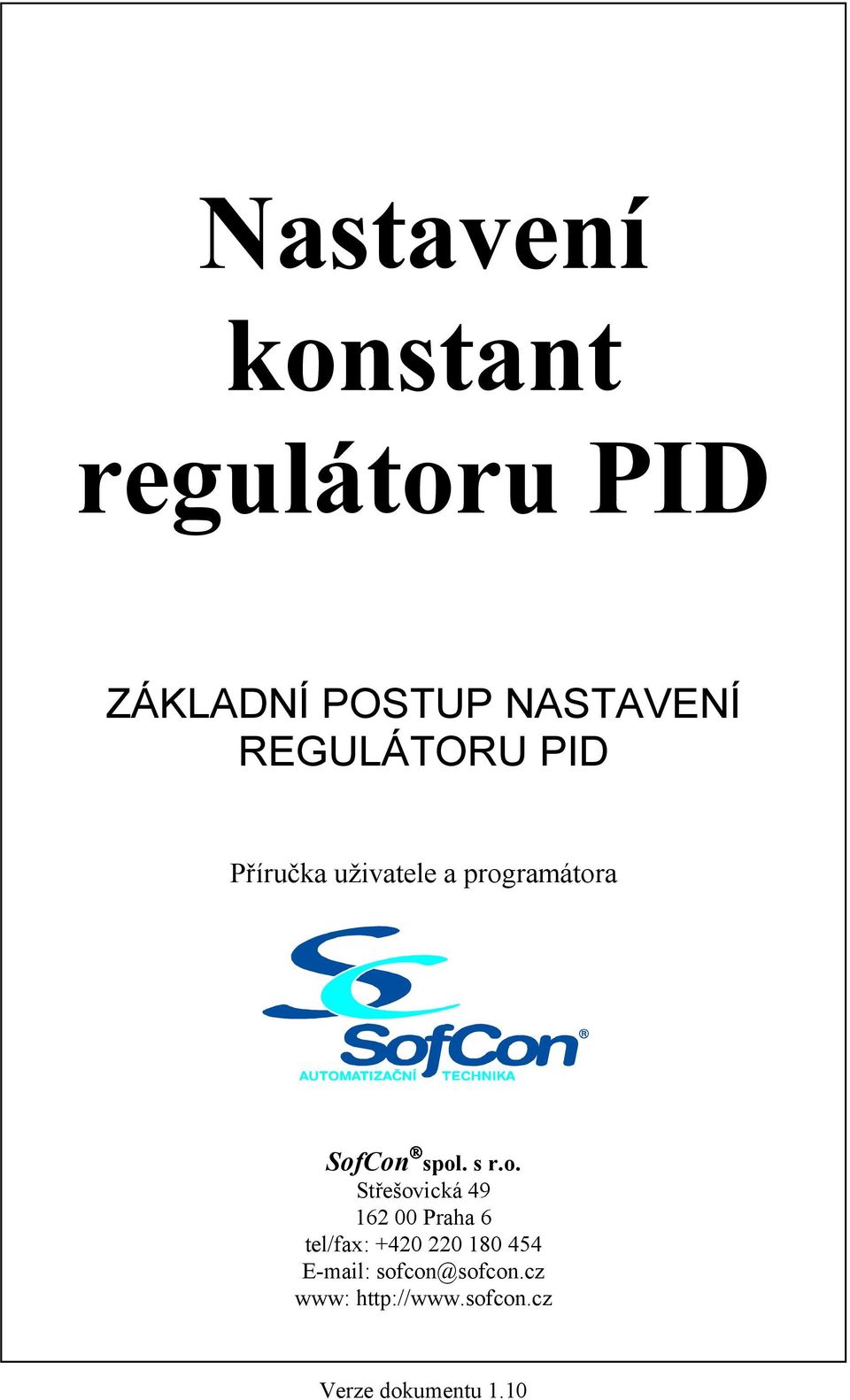

1 Nastavení konstant regulátoru PID ZÁKLADNÍ POSTUP NASTAVENÍ REGULÁTORU PID Příručka uživatele a programátora SofCon spol. s r.o. Střešovická Praha 6 tel/fax: sofcon@sofcon.cz www: Verze dokumentu 1.10

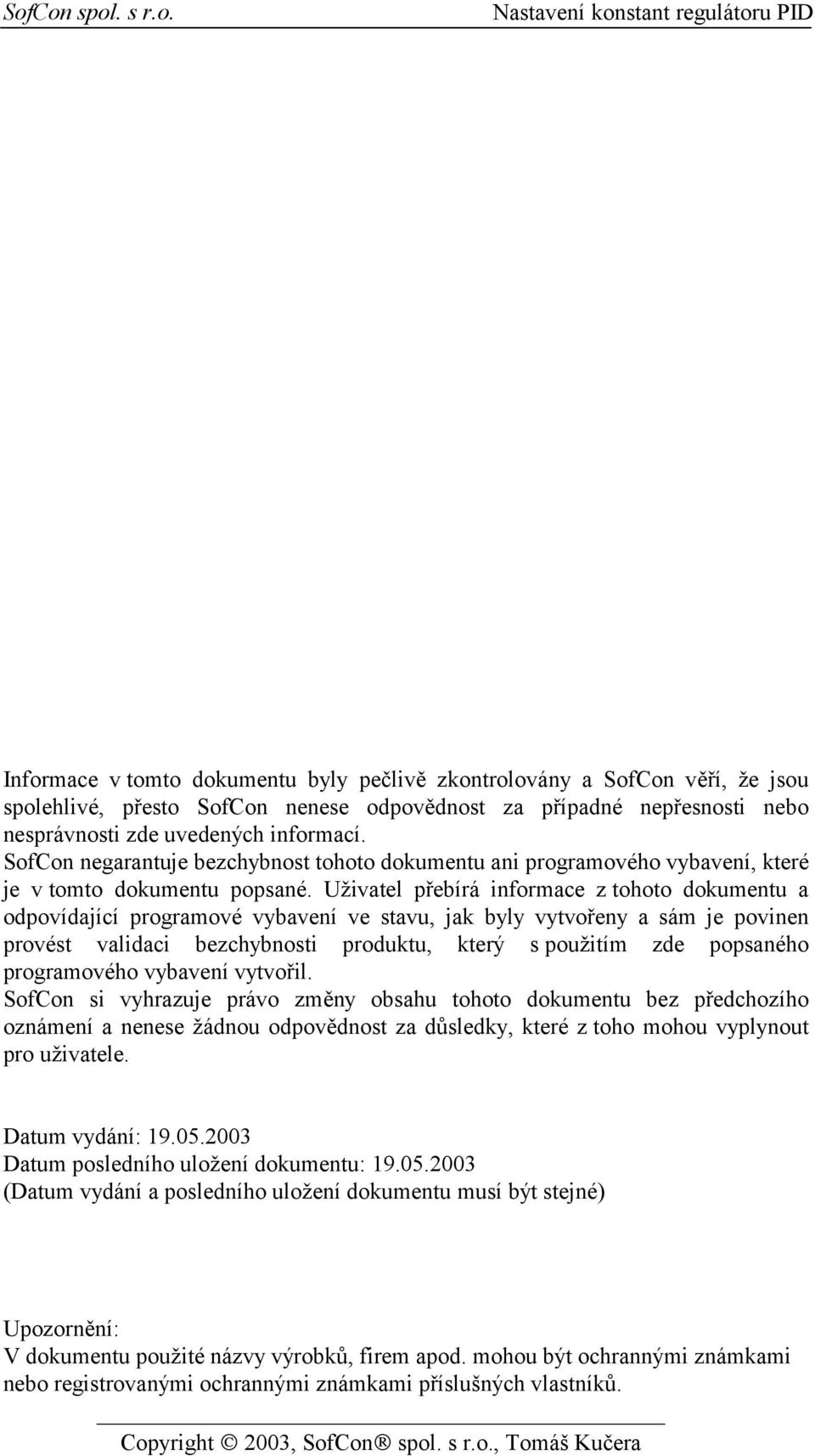

2 Informace v tomto dokumentu byly pečlivě zkontrolovány a SofCon věří, že jsou spolehlivé, přesto SofCon nenese odpovědnost za případné nepřesnosti nebo nesprávnosti zde uvedených informací. SofCon negarantuje bezchybnost tohoto dokumentu ani programového vybavení, které je v tomto dokumentu popsané. Uživatel přebírá informace z tohoto dokumentu a odpovídající programové vybavení ve stavu, jak byly vytvořeny a sám je povinen provést validaci bezchybnosti produktu, který s použitím zde popsaného programového vybavení vytvořil. SofCon si vyhrazuje právo změny obsahu tohoto dokumentu bez předchozího oznámení a nenese žádnou odpovědnost za důsledky, které z toho mohou vyplynout pro uživatele. Datum vydání: Datum posledního uložení dokumentu: (Datum vydání a posledního uložení dokumentu musí být stejné) Upozornění: V dokumentu použité názvy výrobků, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. Copyright 2003, SofCon spol. s r.o., Tomáš Kučera

Uživatel přebírá informace z tohoto dokumentu a odpovídající programové vybavení ve stavu, jak byly vytvořeny a sám je povinen provést validaci bezchybnosti produktu, který s použitím zde popsaného

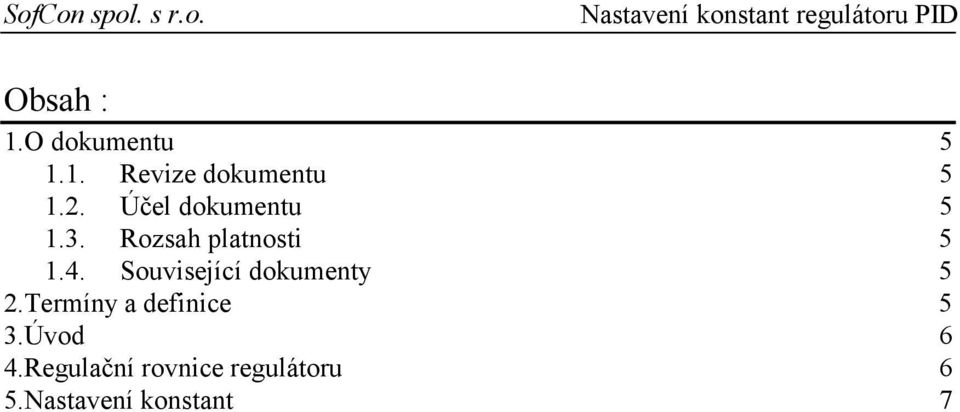

3 Obsah : 1.O dokumentu Revize dokumentu Účel dokumentu Rozsah platnosti Související dokumenty 5 2.Termíny a definice 5 3.Úvod 6 4.Regulační rovnice regulátoru 6 5.Nastavení konstant 7

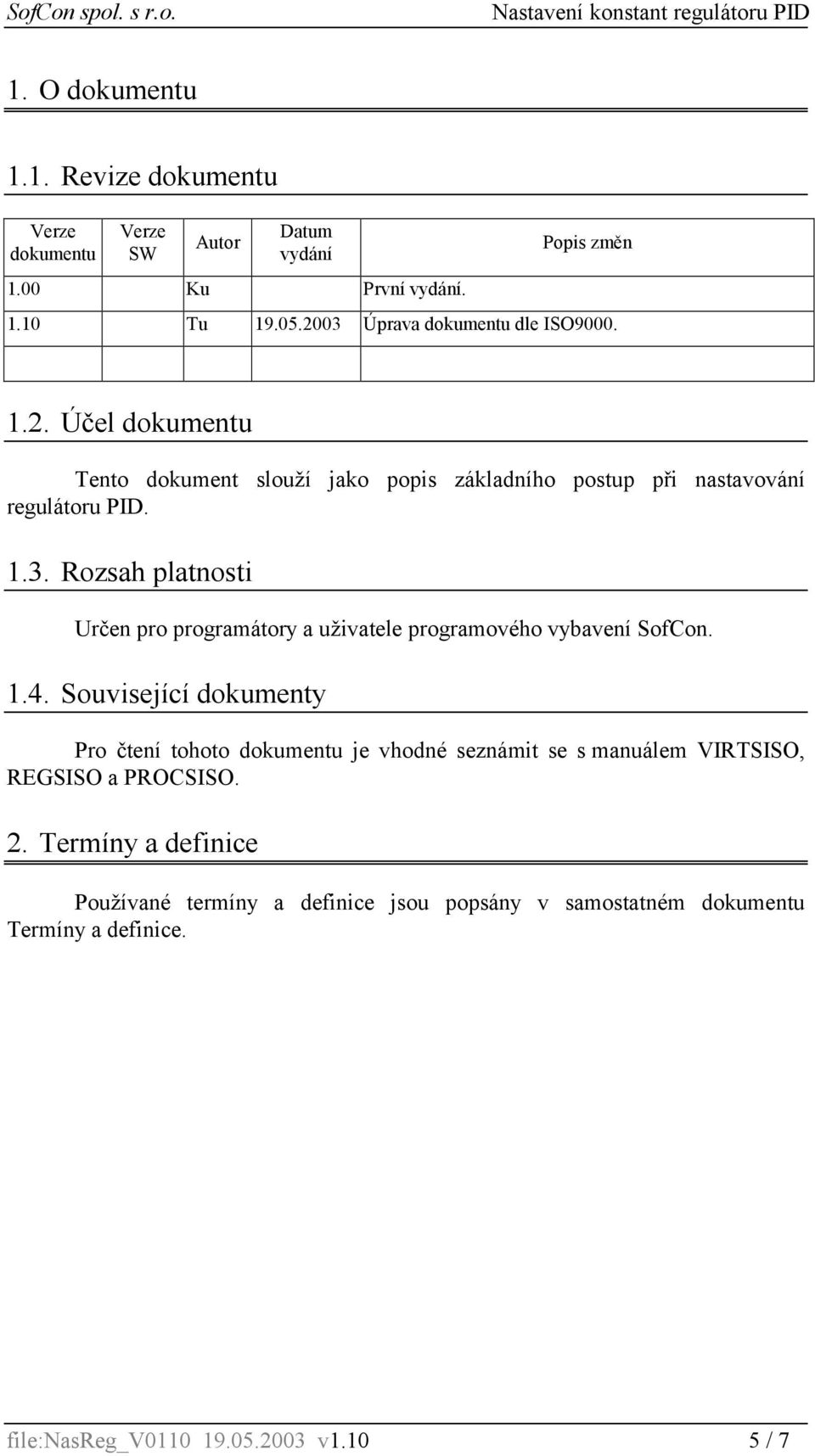

5 1. O dokumentu 1.1. Revize dokumentu Verze dokumentu Verze SW Autor Datum vydání 1.00 Ku První vydání. Popis změn 1.10 Tu Úprava dokumentu dle ISO Účel dokumentu Tento dokument slouží jako popis základního postup při nastavování regulátoru PID Rozsah platnosti Určen pro programátory a uživatele programového vybavení SofCon Související dokumenty Pro čtení tohoto dokumentu je vhodné seznámit se s manuálem VIRTSISO, REGSISO a PROCSISO. 2. Termíny a definice Používané termíny a definice jsou popsány v samostatném dokumentu Termíny a definice. file:nasreg_v v / 7

1.4. Související dokumenty Pro čtení tohoto dokumentu je vhodné seznámit se s manuálem VIRTSISO, REGSISO a PROCSISO. 2.

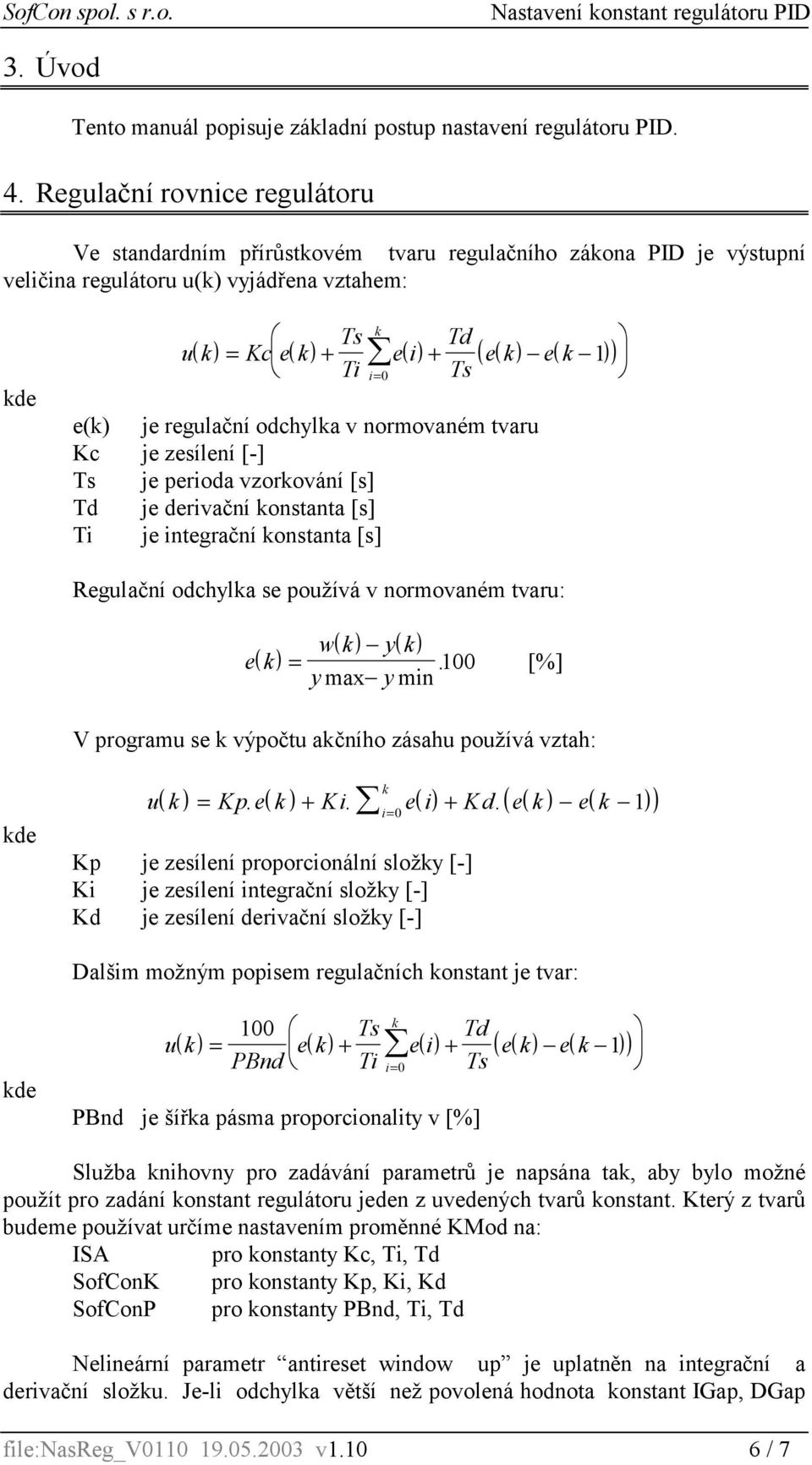

6 3. Úvod Tento manuál popisuje základní postup nastavení regulátoru PID. 4. Regulační rovnice regulátoru Ve standardním přírůstkovém tvaru regulačního zákona PID je výstupní veličina regulátoru u(k) vyjádřena vztahem: kde k Ts Td uk ( ) = Kcek ( ) + ei () + ( ( ) ( )) Ti Ts ek ek 1 i= 0 e(k) je regulační odchylka v normovaném tvaru Kc je zesílení [-] Ts je perioda vzorkování [s] Td je derivační konstanta [s] Ti je integrační konstanta [s] Regulační odchylka se používá v normovaném tvaru: ek ( ) = wk ( ) yk ( ) ymax ymin. 100 [%] V programu se k výpočtu akčního zásahu používá vztah: kde i = 0 ( ) k u( k) = Kp. e( k) + Ki. e( i) + Kd. e( k) e( k 1) Kp je zesílení proporcionální složky [-] Ki je zesílení integrační složky [-] Kd je zesílení derivační složky [-] Dalšim možným popisem regulačních konstant je tvar: kde k 100 uk ( ) ( ) () ( ( ) ( )) PBnd ek Ts Td = + ei + Ti Ts ek ek 1 i= 0 PBnd je šířka pásma proporcionality v [%] Služba knihovny pro zadávání parametrů je napsána tak, aby bylo možné použít pro zadání konstant regulátoru jeden z uvedených tvarů konstant. Který z tvarů budeme používat určíme nastavením proměnné KMod na: ISA pro konstanty Kc, Ti, Td SofConK pro konstanty Kp, Ki, Kd SofConP pro konstanty PBnd, Ti, Td Nelineární parametr antireset window up je uplatněn na integrační a derivační složku. Je-li odchylka větší než povolená hodnota konstant IGap, DGap file:nasreg_v v / 7

ek ek 1 i= 0 e(k) je regulační odchylka v normovaném tvaru Kc je zesílení [-] Ts je perioda vzorkování [s] Td je derivační konstanta [s] Ti je integrační konstanta [s] Regulační odchylka se používá v

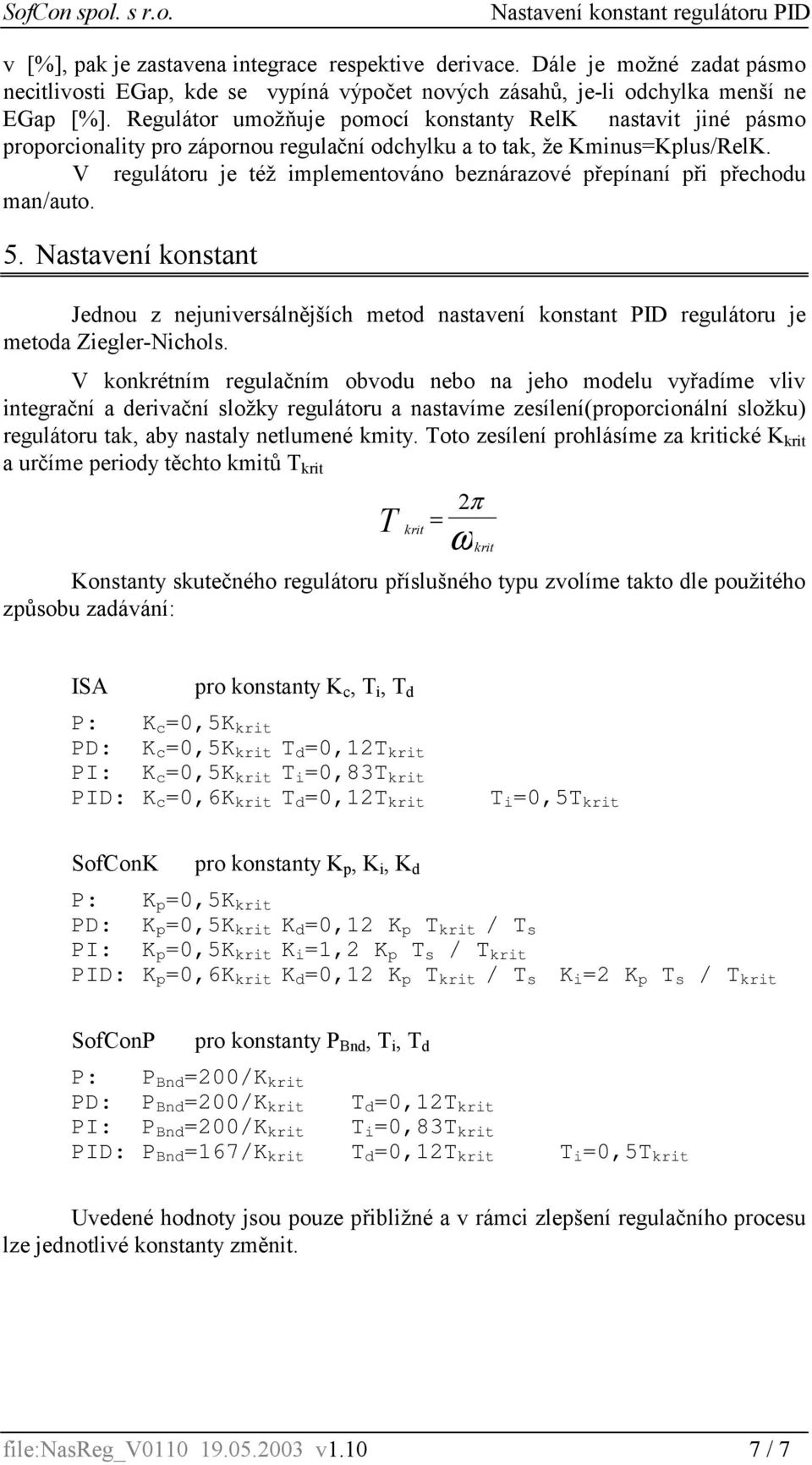

7 v [%], pak je zastavena integrace respektive derivace. Dále je možné zadat pásmo necitlivosti EGap, kde se vypíná výpočet nových zásahů, je-li odchylka menší ne EGap [%]. Regulátor umožňuje pomocí konstanty RelK nastavit jiné pásmo proporcionality pro zápornou regulační odchylku a to tak, že Kminus=Kplus/RelK. V regulátoru je též implementováno beznárazové přepínaní při přechodu man/auto. 5. Nastavení konstant Jednou z nejuniversálnějších metod nastavení konstant PID regulátoru je metoda Ziegler-Nichols. V konkrétním regulačním obvodu nebo na jeho modelu vyřadíme vliv integrační a derivační složky regulátoru a nastavíme zesílení(proporcionální složku) regulátoru tak, aby nastaly netlumené kmity. Toto zesílení prohlásíme za kritické K krit a určíme periody těchto kmitů T krit = 2π T Konstanty skutečného regulátoru příslušného typu zvolíme takto dle použitého způsobu zadávání: krit ω krit ISA pro konstanty K c, T i, T d P: K c =0,5K krit PD: K c =0,5K krit T d =0,12T krit PI: K c =0,5K krit T i =0,83T krit PID: K c =0,6K krit T d =0,12T krit T i =0,5T krit SofConK pro konstanty K p, K i, K d P: K p =0,5K krit PD: K p =0,5K krit K d =0,12 K p T krit / T s PI: K p =0,5K krit K i =1,2 K p T s / T krit PID: K p =0,6K krit K d =0,12 K p T krit / T s K i =2 K p T s / T krit SofConP pro konstanty P Bnd, T i, T d P: P Bnd =200/K krit PD: P Bnd =200/K krit T d =0,12T krit PI: P Bnd =200/K krit T i =0,83T krit PID: P Bnd =167/K krit T d =0,12T krit T i =0,5T krit Uvedené hodnoty jsou pouze přibližné a v rámci zlepšení regulačního procesu lze jednotlivé konstanty změnit. file:nasreg_v v / 7

V regulátoru je též implementováno beznárazové přepínaní při přechodu man/auto. 5. Nastavení konstant Jednou z nejuniversálnějších metod nastavení konstant PID regulátoru je metoda Ziegler-Nichols.
