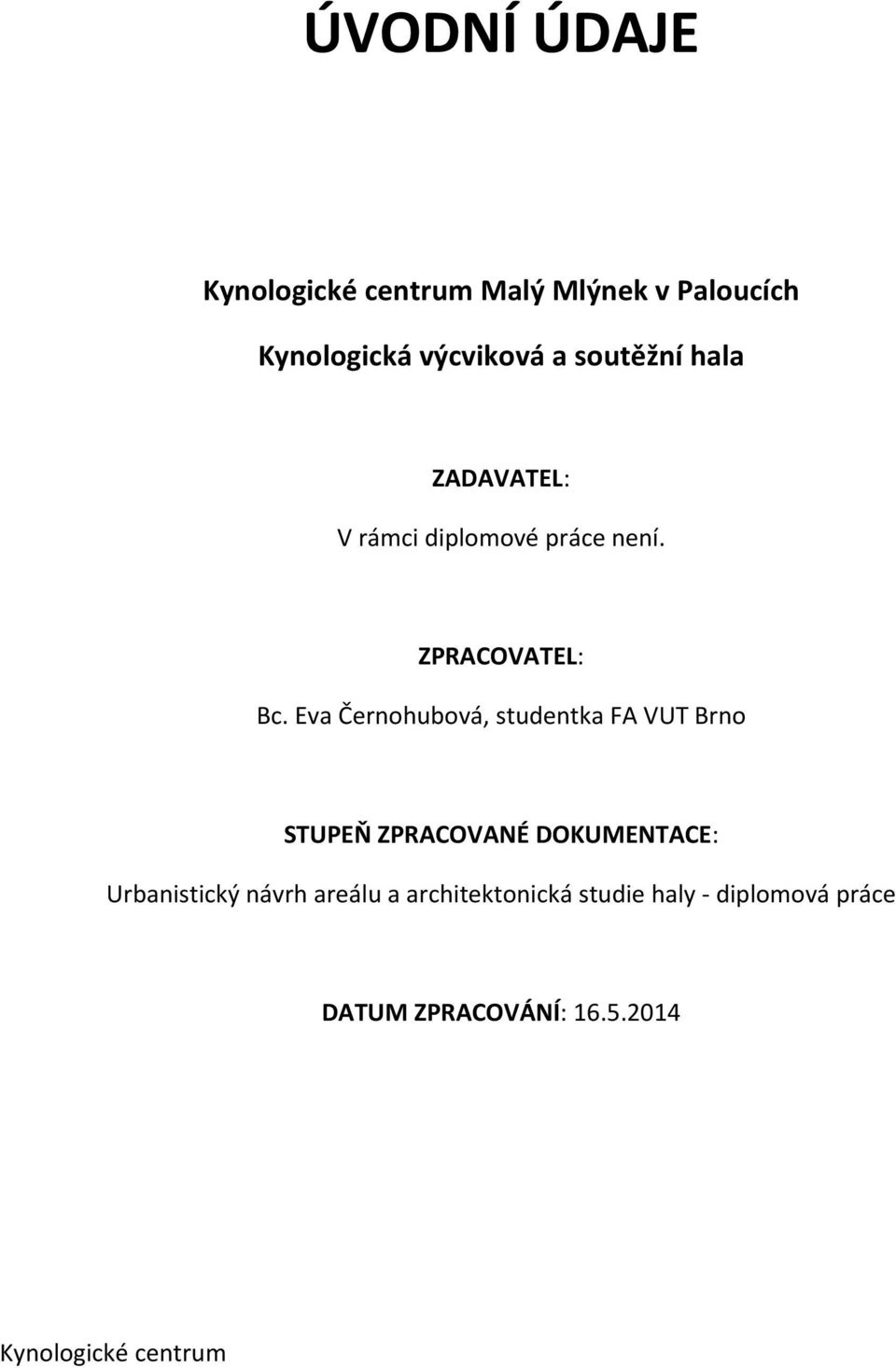

3 ÚVODNÍ ÚDAJE Malý Mlýnek v Paloucích Kynologická výcviková a soutěžní hala ZADAVATEL: V rámci diplomové práce není. ZPRACOVATEL: Bc. Eva Černohubová, studentka FA VUT Brno STUPEŇ ZPRACOVANÉ DOKUMENTACE: Urbanistický návrh areálu a architektonická studie haly diplomová práce DATUM ZPRACOVÁNÍ:

Eva Černohubová, studentka FA VUT Brno STUPEŇ ZPRACOVANÉ DOKUMENTACE:

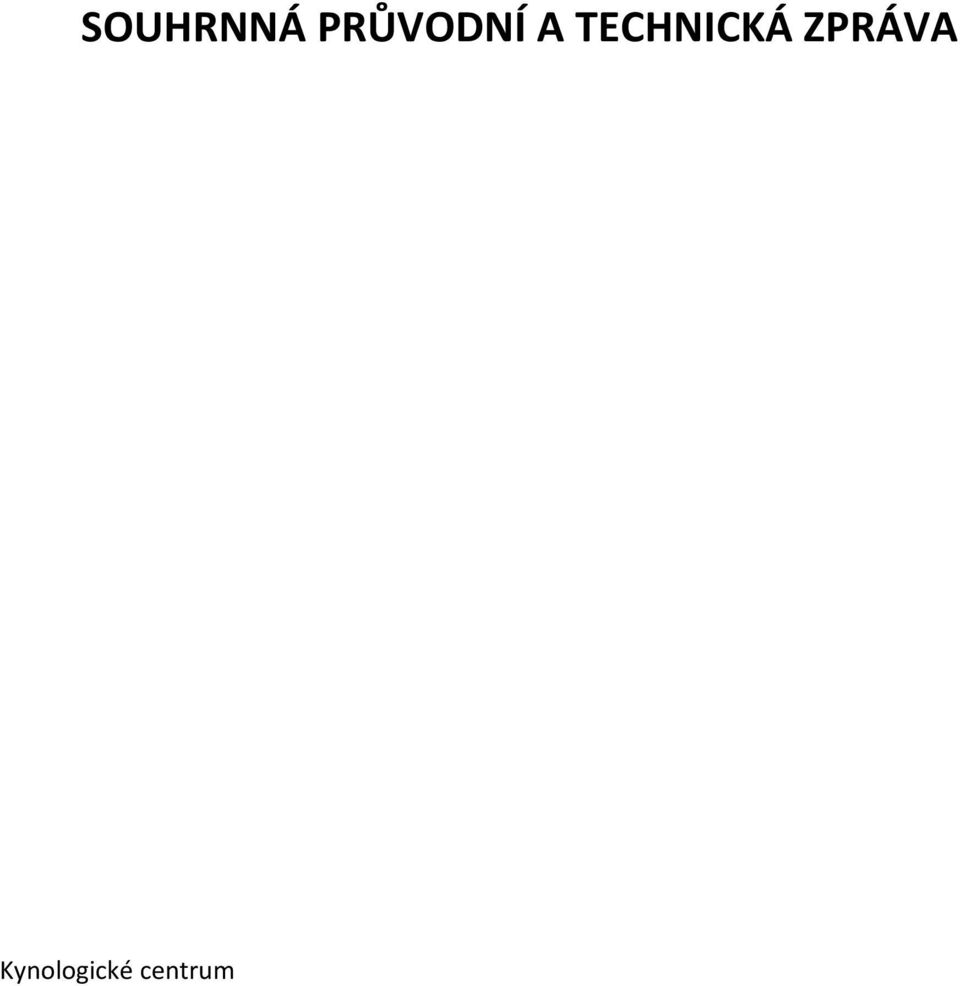

4 SOUHRNNÁ PRŮVODNÍ A TECHNICKÁ ZPRÁVA

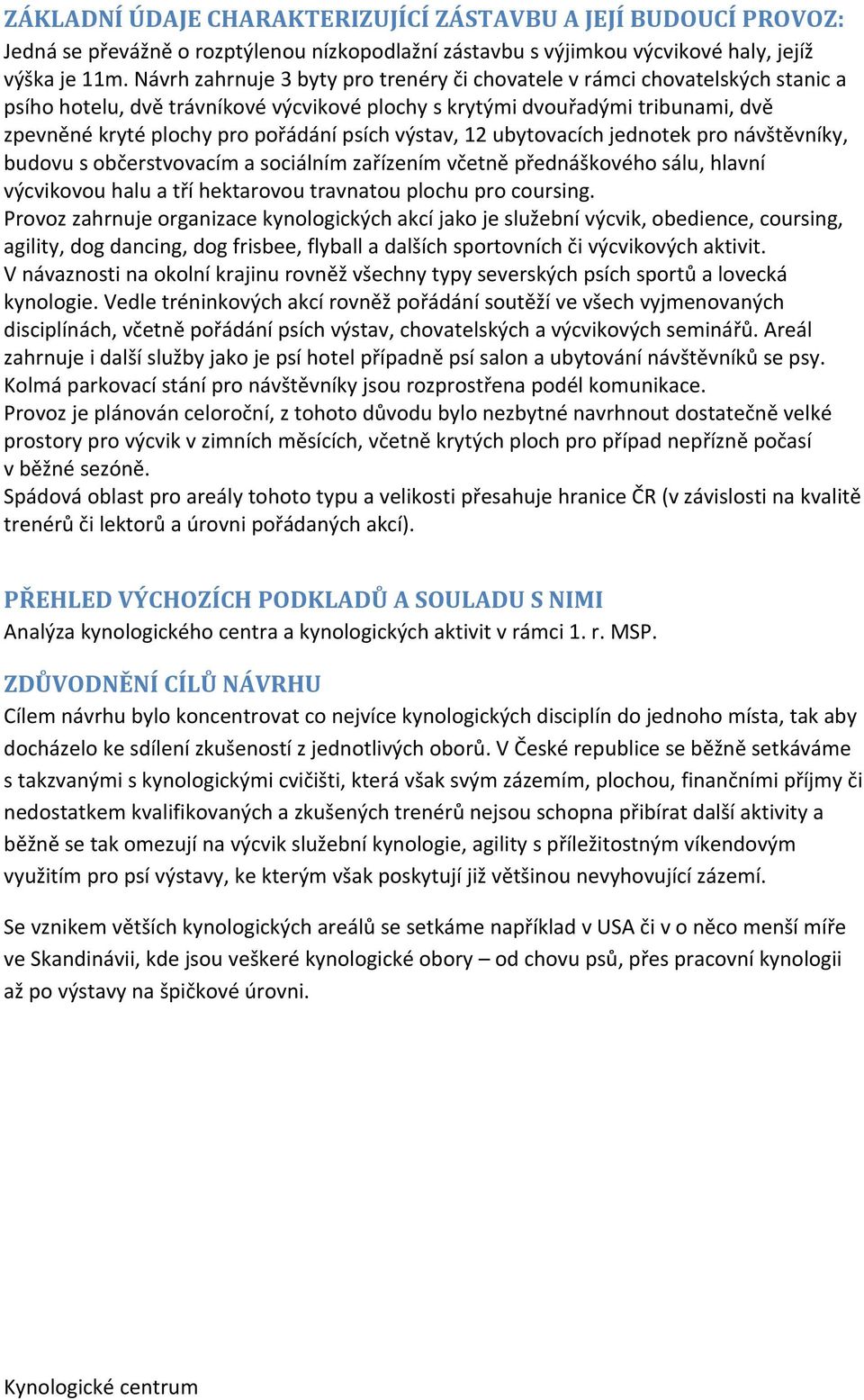

5 ZÁKLADNÍ ÚDAJE CHARAKTERIZUJÍCÍ ZÁSTAVBU A JEJÍ BUDOUCÍ PROVOZ: Jedná se převážně o rozptýlenou nízkopodlažní zástavbu s výjimkou výcvikové haly, jejíž výška je 11m. Návrh zahrnuje 3 byty pro trenéry či chovatele v rámci chovatelských stanic a psího hotelu, dvě trávníkové výcvikové plochy s krytými dvouřadými tribunami, dvě zpevněné kryté plochy pro pořádání psích výstav, 12 ubytovacích jednotek pro návštěvníky, budovu s občerstvovacím a sociálním zařízením včetně přednáškového sálu, hlavní výcvikovou halu a tří hektarovou travnatou plochu pro coursing. Provoz zahrnuje organizace kynologických akcí jako je služební výcvik, obedience, coursing, agility, dog dancing, dog frisbee, flyball a dalších sportovních či výcvikových aktivit. V návaznosti na okolní krajinu rovněž všechny typy severských psích sportů a lovecká kynologie. Vedle tréninkových akcí rovněž pořádání soutěží ve všech vyjmenovaných disciplínách, včetně pořádání psích výstav, chovatelských a výcvikových seminářů. Areál zahrnuje i další služby jako je psí hotel případně psí salon a ubytování návštěvníků se psy. Kolmá parkovací stání pro návštěvníky jsou rozprostřena podél komunikace. Provoz je plánován celoroční, z tohoto důvodu bylo nezbytné navrhnout dostatečně velké prostory pro výcvik v zimních měsících, včetně krytých ploch pro případ nepřízně počasí v běžné sezóně. Spádová oblast pro areály tohoto typu a velikosti přesahuje hranice ČR (v závislosti na kvalitě trenérů či lektorů a úrovni pořádaných akcí). PŘEHLED VÝCHOZÍCH PODKLADŮ A SOULADU S NIMI Analýza kynologického centra a kynologických aktivit v rámci 1. r. MSP. ZDŮVODNĚNÍ CÍLŮ NÁVRHU Cílem návrhu bylo koncentrovat co nejvíce kynologických disciplín do jednoho místa, tak aby docházelo ke sdílení zkušeností z jednotlivých oborů. V České republice se běžně setkáváme s takzvanými s kynologickými cvičišti, která však svým zázemím, plochou, finančními příjmy či nedostatkem kvalifikovaných a zkušených trenérů nejsou schopna přibírat další aktivity a běžně se tak omezují na výcvik služební kynologie, agility s příležitostným víkendovým využitím pro psí výstavy, ke kterým však poskytují již většinou nevyhovující zázemí. Se vznikem větších kynologických areálů se setkáme například v USA či v o něco menší míře ve Skandinávii, kde jsou veškeré kynologické obory od chovu psů, přes pracovní kynologii až po výstavy na špičkové úrovni.

psích výstav, 12 ubytovacích jednotek pro návštěvníky, budovu s občerstvovacím a sociálním zařízením včetně přednáškového sálu, hlavní výcvikovou halu a tří hektarovou travnatou plochu pro coursing.

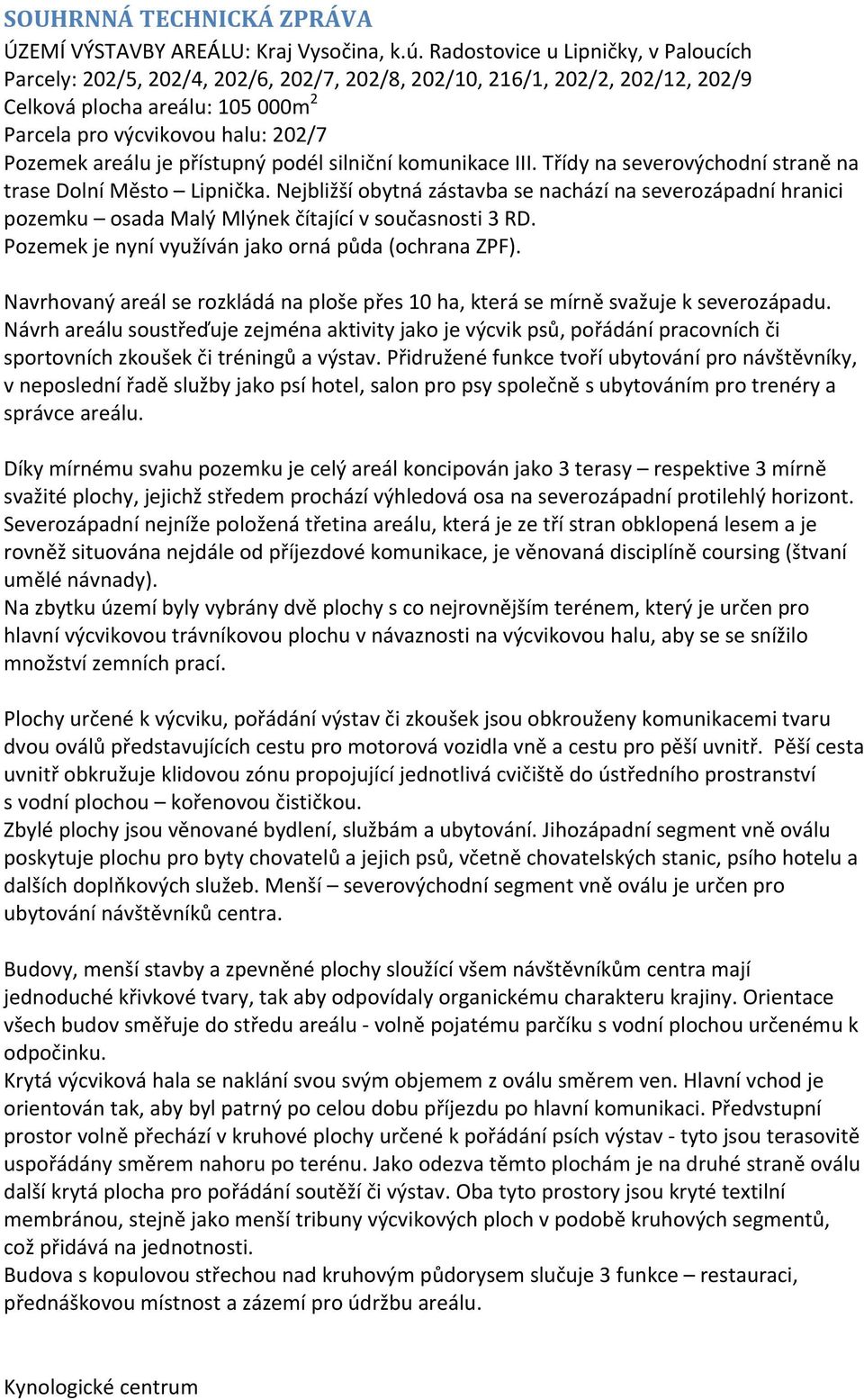

6 SOUHRNNÁ TECHNICKÁ ZPRÁVA ÚZEMÍ VÝSTAVBY AREÁLU: Kraj Vysočina, k.ú. Radostovice u Lipničky, v Paloucích Parcely: 202/5, 202/4, 202/6, 202/7, 202/8, 202/10, 216/1, 202/2, 202/12, 202/9 Celková plocha areálu: m 2 Parcela pro výcvikovou halu: 202/7 Pozemek areálu je přístupný podél silniční komunikace III. Třídy na severovýchodní straně na trase Dolní Město Lipnička. Nejbližší obytná zástavba se nachází na severozápadní hranici pozemku osada Malý Mlýnek čítající v současnosti 3 RD. Pozemek je nyní využíván jako orná půda (ochrana ZPF). Navrhovaný areál se rozkládá na ploše přes 10 ha, která se mírně svažuje k severozápadu. Návrh areálu soustřeďuje zejména aktivity jako je výcvik psů, pořádání pracovních či sportovních zkoušek či tréningů a výstav. Přidružené funkce tvoří ubytování pro návštěvníky, v neposlední řadě služby jako psí hotel, salon pro psy společně s ubytováním pro trenéry a správce areálu. Díky mírnému svahu pozemku je celý areál koncipován jako 3 terasy respektive 3 mírně svažité plochy, jejichž středem prochází výhledová osa na severozápadní protilehlý horizont. Severozápadní nejníže položená třetina areálu, která je ze tří stran obklopená lesem a je rovněž situována nejdále od příjezdové komunikace, je věnovaná disciplíně coursing (štvaní umělé návnady). Na zbytku území byly vybrány dvě plochy s co nejrovnějším terénem, který je určen pro hlavní výcvikovou trávníkovou plochu v návaznosti na výcvikovou halu, aby se se snížilo množství zemních prací. Plochy určené k výcviku, pořádání výstav či zkoušek jsou obkrouženy komunikacemi tvaru dvou oválů představujících cestu pro motorová vozidla vně a cestu pro pěší uvnitř. Pěší cesta uvnitř obkružuje klidovou zónu propojující jednotlivá cvičiště do ústředního prostranství s vodní plochou kořenovou čističkou. Zbylé plochy jsou věnované bydlení, službám a ubytování. Jihozápadní segment vně oválu poskytuje plochu pro byty chovatelů a jejich psů, včetně chovatelských stanic, psího hotelu a dalších doplňkových služeb. Menší severovýchodní segment vně oválu je určen pro ubytování návštěvníků centra. Budovy, menší stavby a zpevněné plochy sloužící všem návštěvníkům centra mají jednoduché křivkové tvary, tak aby odpovídaly organickému charakteru krajiny. Orientace všech budov směřuje do středu areálu volně pojatému parčíku s vodní plochou určenému k odpočinku. Krytá výcviková hala se naklání svou svým objemem z oválu směrem ven. Hlavní vchod je orientován tak, aby byl patrný po celou dobu příjezdu po hlavní komunikaci. Předvstupní prostor volně přechází v kruhové plochy určené k pořádání psích výstav tyto jsou terasovitě uspořádány směrem nahoru po terénu. Jako odezva těmto plochám je na druhé straně oválu další krytá plocha pro pořádání soutěží či výstav. Oba tyto prostory jsou kryté textilní membránou, stejně jako menší tribuny výcvikových ploch v podobě kruhových segmentů, což přidává na jednotnosti. Budova s kopulovou střechou nad kruhovým půdorysem slučuje 3 funkce restauraci, přednáškovou místnost a zázemí pro údržbu areálu.

je přístupný podél silniční komunikace III. Třídy na severovýchodní straně na trase Dolní Město Lipnička.

7 Poměrně vysoké nároky na spotřebu vody při denním čistění výběhů si vyžadují úsporné hospodaření s vodou a její cirkulaci přes kořenovou čističku, které zároveň tvoří rozsáhlou vodní plochu ve středu areálu. Případný přepad vody je samospádně sváděn do níže navržené vodní plochy, odkud následuje přepad na coursingovou louku. Trávnatý povrh samotné coursingové plochy (3 ha) je spásán stádem ovcí, které rovněž slouží pro výcvik a zkoušky pasení pro ovčácká a honácká plemena. Areál je ze tří stran obklopen smíšeným lesem, na těchto hranicích jsou v návrhu vysázeny smíšené stromy a křoviny, aby byla výška zeleně postupně snižována směrem dovnitř areálu. Zbytkové plochy jsou rovněž osázený výplňovými dřevinami, aby se eliminovaly nároky na údržbu travnatých ploch mimo výcvikové plochy. VÝCVIKOVÁ HALA: Umístění hlavní výcvikové haly bylo determinováno především konfigurací terénu, který je nepravidelně mírně svažitý. Nejrovnější část terénu v třetině pozemku tak určila umístění haly v návaznosti na hlavní venkovní výcvikovou plochu 100x100m. Hala je provozně řešena jako průchozí. Průchozí linie spojuje terasovité výstavní kruhy s hlavní trávníkovou výcvikovou plochou. Linie výhledu z haly směřuje do centrálního parkového oválu s vodní plochou. Výška haly se zvyšuje směrem ven od centrálního oválu a svým objemem se tak přiklání k příjezdové komunikaci. Postupné zvyšování haly je rovněž důsledkem vsunutého patra, které poskytuje místo pro 300 míst k sezení na tribunách. Hala je dřevostavba o půdorysných rozměrech 37x49m a výšce 11m. Zahrnuje soutěžní plochu pro agility (20x40 m), která svým rozměrem pokrývá většinou dalších běžných soutěží a výstav, mimo zkoušek sportovní služební kynologie (100 x 100 m). Hlavní nosnou konstrukcí je 10 dřevěných lepených vazníků o rozponu 37m a osové vzdálenosti 5,2m s příčnými lepenými vazníky pro zajištění příčné tuhosti. Základní dřevěná konstrukce je doplněna o tři ocelové oblouky. Dva jsou zabudovány v čelech haly a tvoří podpůrnou konstrukci zasklení. Třetí ocelový oblouk je umístěn v plášti haly na východní straně a jsou do něj zakotveny 3 z 9 hlavních žeber. Díky tomu je možné umístit na východní straně okno přes 3 pole s výhledem na centrální parkovou plochu. Plášť přecházející ve střechu ve směru východ západ je z titanzinkového materiálu s tepelnou izolací z pěnového skla. Vnitřní konstrukci tribun tvoří samostatná konstrukční jednotka s vestavěným zázemím. Stěny vestavby jsou zděné s pohledovým režným zdivem. Železobetonový věnec je na jedné ze zdí zvýšen a dává tak základní spád pro ocelovou konstrukci tribun. Prostor pod tribunami je využit k vedení potrubí vzduchotechniky do a ze vzduchotechnické jednotky. Nosné zdi a schodišťové stěny vestavby stojí na základových pasech, které jsou dilatovány od základových patek dřevěných žeber haly.

Trávnatý povrh samotné coursingové plochy (3 ha) je spásán stádem ovcí, které rovněž slouží pro výcvik a zkoušky pasení pro ovčácká a honácká plemena.

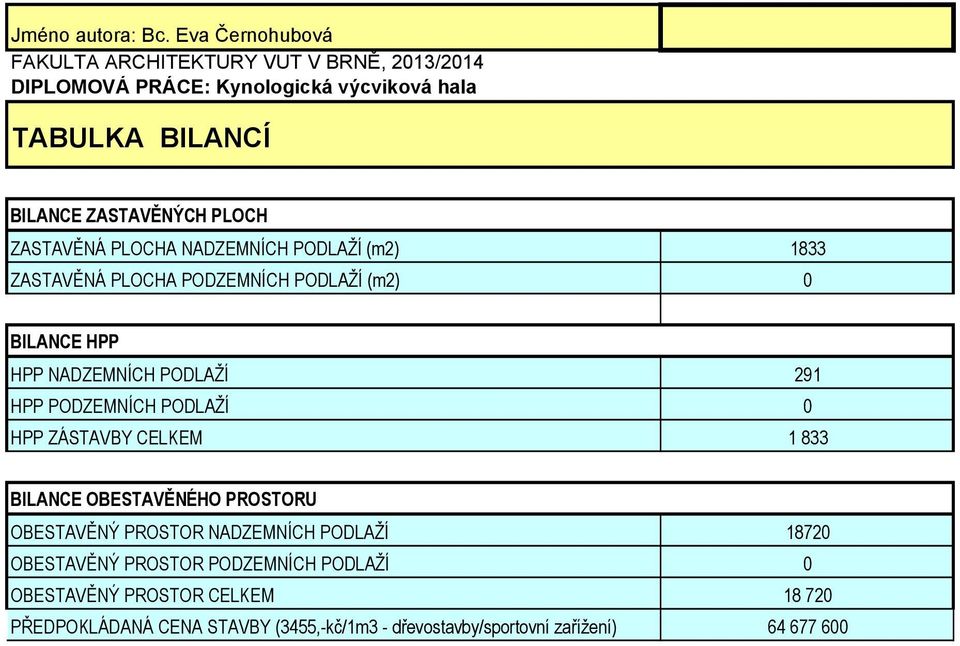

8 Jméno autora: Bc. Eva Černohubová FAKULTA ARCHITEKTURY VUT V BRNĚ, 2013/2014 DIPLOMOVÁ PRÁCE: Kynologická výcviková hala TABULKA BILANCÍ BILANCE ZASTAVĚNÝCH PLOCH ZASTAVĚNÁ PLOCHA NADZEMNÍCH PODLAŽÍ (m2) 1833 ZASTAVĚNÁ PLOCHA PODZEMNÍCH PODLAŽÍ (m2) 0 BILANCE HPP HPP NADZEMNÍCH PODLAŽÍ 291 HPP PODZEMNÍCH PODLAŽÍ 0 HPP ZÁSTAVBY CELKEM BILANCE OBESTAVĚNÉHO PROSTORU OBESTAVĚNÝ PROSTOR NADZEMNÍCH PODLAŽÍ OBESTAVĚNÝ PROSTOR PODZEMNÍCH PODLAŽÍ 0 OBESTAVĚNÝ PROSTOR CELKEM PŘEDPOKLÁDANÁ CENA STAVBY (3455,-kč/1m3 - dřevostavby/sportovní zařížení)

PLOCH ZASTAVĚNÁ PLOCHA NADZEMNÍCH PODLAŽÍ (m2) 1833 ZASTAVĚNÁ PLOCHA PODZEMNÍCH PODLAŽÍ (m2) 0 BILANCE HPP HPP NADZEMNÍCH PODLAŽÍ 291 HPP
