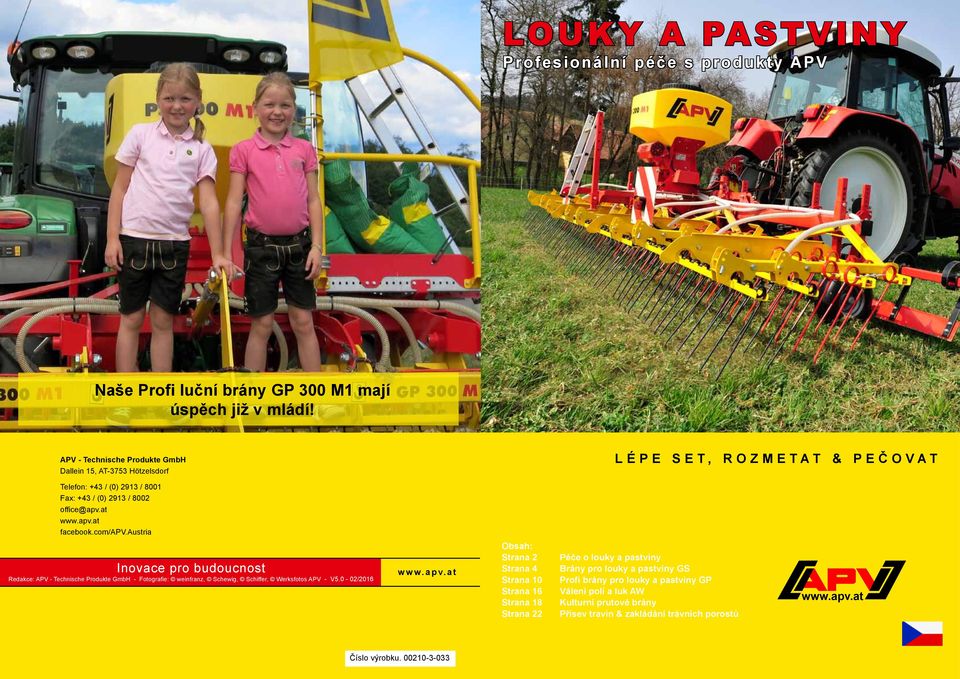

1 LOUKY A PASTVINY Profesionální péče s produkty APV Naše Profi luční brány GP 300 M1 mají úspěch již v mládí! APV - Technische Produkte GmbH Dallein 15, AT-3753 Hötzelsdorf LÉPE SET, ROZMETAT & PEČOVAT Telefon: +43 / (0) 2913 / 8001 Fax: +43 / (0) 2913 / 8002 office@apv.at facebook.com/apv.austria Inovace pro budoucnost Redakce: APV - Technische Produkte GmbH - Fotografie: weinfranz, Schewig, Schiffer, Werksfotos APV - V5.0-02/ Obsah: Strana 2 Strana 4 Strana 10 Strana 16 Strana 18 Strana 22 Péče o louky a pastviny Brány pro louky a pastviny GS Profi brány pro louky a pastviny GP Válení polí a luk AW Kulturní prutové brány Přísev travin & zakládání trávních porostů Číslo výrobku

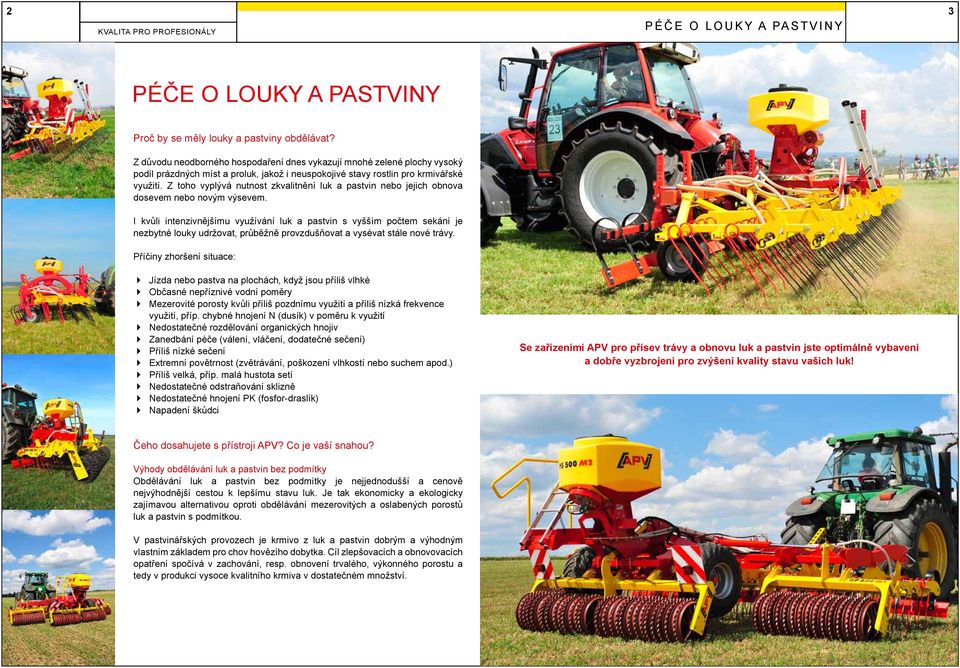

2 2 3 PÉČE O LOUKY A PASTVINY PÉČE O LOUKY A PASTVINY Proč by se měly louky a pastviny obdělávat? Z důvodu neodborného hospodaření dnes vykazují mnohé zelené plochy vysoký podíl prázdných míst a proluk, jakož i neuspokojivé stavy rostlin pro krmivářské využití. Z toho vyplývá nutnost zkvalitnění luk a pastvin nebo jejich obnova dosevem nebo novým výsevem. I kvůli intenzivnějšímu využívání luk a pastvin s vyšším počtem sekání je nezbytné louky udržovat, průběžně provzdušňovat a vysévat stále nové trávy. Příčiny zhoršení situace: 4 Jízda nebo pastva na plochách, když jsou příliš vlhké 4 Občasné nepříznivé vodní poměry 4 Mezerovité porosty kvůli příliš pozdnímu využití a příliš nízká frekvence využití, příp. chybné hnojení N (dusík) v poměru k využití 4 Nedostatečné rozdělování organických hnojiv 4 Zanedbání péče (válení, vláčení, dodatečné sečení) 4 Příliš nízké sečení 4 Extremní povětrnost (zvětrávání, poškození vlhkostí nebo suchem apod.) 4 Příliš velká, příp. malá hustota setí 4 Nedostatečné odstraňování sklizně 4 Nedostatečné hnojení PK (fosfor-draslík) 4 Napadení škůdci Se zařízeními APV pro přísev trávy a obnovu luk a pastvin jste optimálně vybaveni a dobře vyzbrojeni pro zvýšení kvality stavu vašich luk! Čeho dosahujete s přístroji APV? Co je vaší snahou? Výhody obdělávání luk a pastvin bez podmítky Obdělávání luk a pastvin bez podmítky je nejjednodušší a cenově nejvýhodnější cestou k lepšímu stavu luk. Je tak ekonomicky a ekologicky zajímavou alternativou oproti obdělávání mezerovitých a oslabených porostů luk a pastvin s podmítkou. V pastvinářských provozech je krmivo z luk a pastvin dobrým a výhodným vlastním základem pro chov hovězího dobytka. Cíl zlepšovacích a obnovovacích opatření spočívá v zachování, resp. obnovení trvalého, výkonného porostu a tedy v produkci vysoce kvalitního krmiva v dostatečném množství.

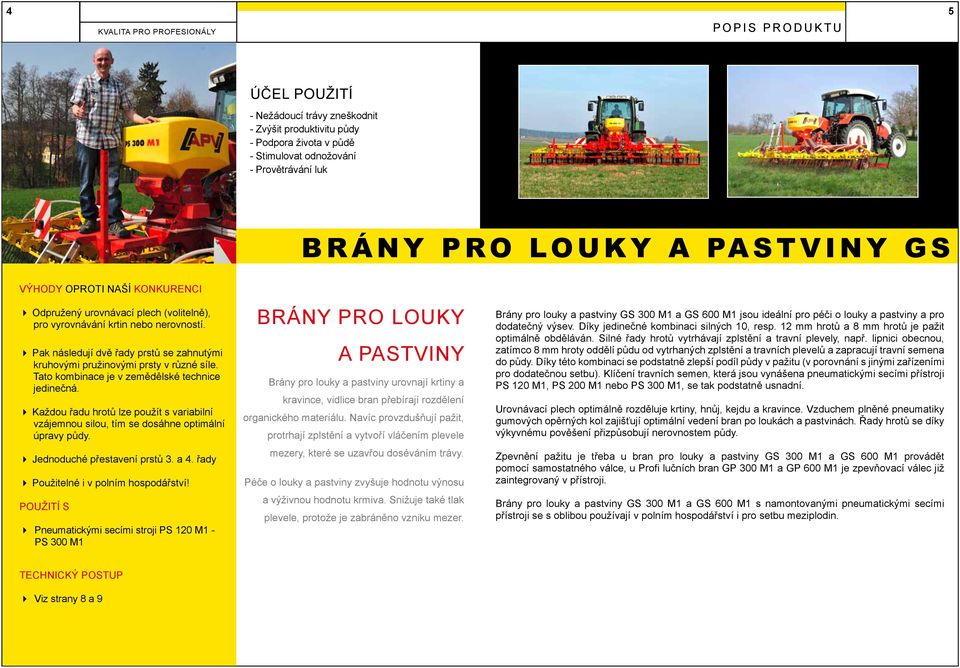

3 4 5 Popis Produktu ÚČEL POUŽITÍ - Nežádoucí trávy zneškodnit - Zvýšit produktivitu půdy - Podpora života v půdě - Stimulovat odnožování - Provětrávání luk Brány pro louky a pastviny GS VÝHODY oproti naší KONKURENCI 4 Odpružený urovnávací plech (volitelně), pro vyrovnávání krtin nebo nerovností. 4 Pak následují dvě řady prstů se zahnutými kruhovými pružinovými prsty v různé síle. Tato kombinace je v zemědělské technice jedinečná. 4 Každou řadu hrotů lze použít s variabilní vzájemnou silou, tím se dosáhne optimální úpravy půdy. 4 Jednoduché přestavení prstů 3. a 4. řady 4 Použitelné i v polním hospodářství! POUŽITÍ S 4 Pneumatickými secími stroji PS 120 M1 - PS 300 M1 Brány pro louky a pastviny Brány pro louky a pastviny urovnají krtiny a kravince, vidlice bran přebírají rozdělení organického materiálu. Navíc provzdušňují pažit, protrhají zplstění a vytvoří vláčením plevele mezery, které se uzavřou doséváním trávy. Péče o louky a pastviny zvyšuje hodnotu výnosu a výživnou hodnotu krmiva. Snižuje také tlak plevele, protože je zabráněno vzniku mezer. Brány pro louky a pastviny GS 300 M1 a GS 600 M1 jsou ideální pro péči o louky a pastviny a pro dodatečný výsev. Díky jedinečné kombinaci silných 10, resp. 12 mm hrotů a 8 mm hrotů je pažit optimálně obděláván. Silné řady hrotů vytrhávají zplstění a travní plevely, např. lipnici obecnou, zatímco 8 mm hroty oddělí půdu od vytrhaných zplstění a travních plevelů a zapracují travní semena do půdy. Díky této kombinaci se podstatně zlepší podíl půdy v pažitu (v porovnání s jinými zařízeními pro dodatečnou setbu). Klíčení travních semen, která jsou vynášena pneumatickými secími přístroji PS 120 M1, PS 200 M1 nebo PS 300 M1, se tak podstatně usnadní. Urovnávací plech optimálně rozděluje krtiny, hnůj, kejdu a kravince. Vzduchem plněné pneumatiky gumových opěrných kol zajišťují optimální vedení bran po loukách a pastvinách. Řady hrotů se díky výkyvnému pověšení přizpůsobují nerovnostem půdy. Zpevnění pažitu je třeba u bran pro louky a pastviny GS 300 M1 a GS 600 M1 provádět pomocí samostatného válce, u Profi lučních bran GP 300 M1 a GP 600 M1 je zpevňovací válec již zaintegrovaný v přístroji. Brány pro louky a pastviny GS 300 M1 a GS 600 M1 s namontovanými pneumatickými secími přístroji se s oblibou používají v polním hospodářství i pro setbu meziplodin. Technický postup 4 Viz strany 8 a 9

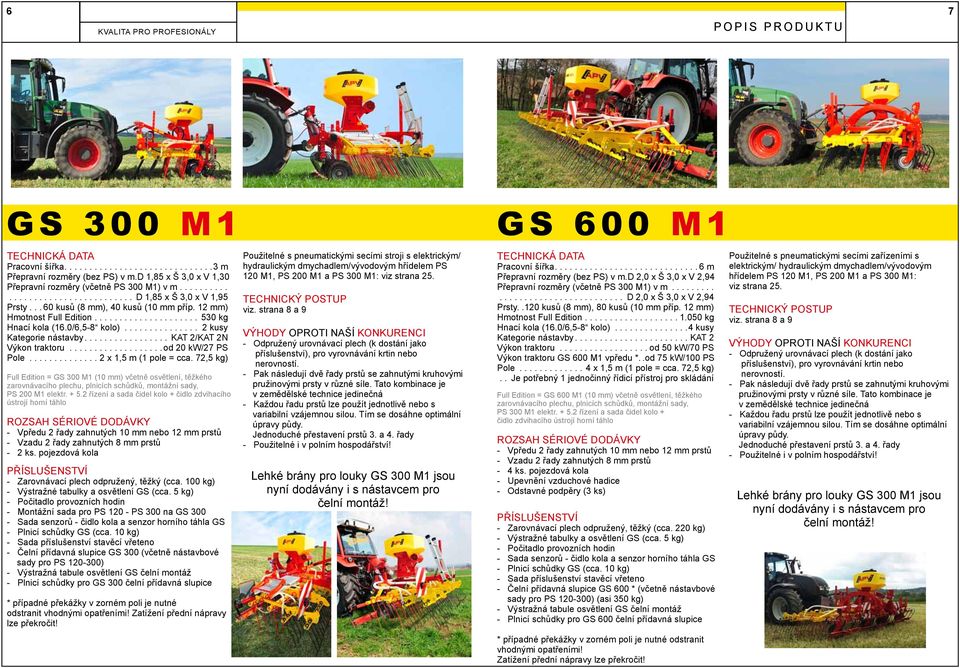

4 6 7 Popis Produktu GS 300 M1 Pracovní šířka....3 m Přepravní rozměry (bez PS) v m.d 1,85 x Š 3,0 x V 1,30 Přepravní rozměry (včetně PS 300 M1) v m D 1,85 x Š 3,0 x V 1,95 Prsty...60 kusů (8 mm), 40 kusů (10 mm příp. 12 mm) Hmotnost Full Edition kg Hnací kola (16.0/6,5-8 kolo)... 2 kusy Kategorie nástavby.... KAT 2/KAT 2N Výkon traktoru...od 20 kw/27 PS Pole...2 x 1,5 m (1 pole = cca. 72,5 kg) Full Edition = GS 300 M1 (10 mm) včetně osvětlení, těžkého zarovnávacího plechu, plnicích schůdků, montážní sady, PS 200 M1 elektr řízení a sada čidel kolo + čidlo zdvihacího ústrojí horní táhlo - Vpředu 2 řady zahnutých 10 mm nebo 12 mm prstů - Vzadu 2 řady zahnutých 8 mm prstů - 2 ks. pojezdová kola - Zarovnávací plech odpružený, těžký (cca. 100 kg) - Výstražné tabulky a osvětlení GS (cca. 5 kg) - Počitadlo provozních hodin - Montážní sada pro PS PS 300 na GS Sada senzorů - čidlo kola a senzor horního táhla GS - Plnicí schůdky GS (cca. 10 kg) - Sada příslušenství stavěcí vřeteno - Čelní přídavná slupice GS 300 (včetně nástavbové sady pro PS ) - Výstražná tabule osvětlení GS čelní montáž - Plnicí schůdky pro GS 300 čelní přídavná slupice * případné překážky v zorném poli je nutné odstranit vhodnými opatřeními! Zatížení přední nápravy lze překročit! Použitelné s pneumatickými secími stroji s elektrickým/ hydraulickým dmychadlem/vývodovým hřídelem PS 120 M1, PS 200 M1 a PS 300 M1: viz strana 25. Technický postup viz. strana 8 a 9 VÝHODY oproti naší KONKURENCI - Odpružený urovnávací plech (k dostání jako příslušenství), pro vyrovnávání krtin nebo nerovností. - Pak následují dvě řady prstů se zahnutými kruhovými pružinovými prsty v různé síle. Tato kombinace je v zemědělské technice jedinečná - Každou řadu prstů lze použít jednotlivě nebo s variabilní vzájemnou silou. Tím se dosáhne optimální úpravy půdy. Jednoduché přestavení prstů 3. a 4. řady - Použitelné i v polním hospodářství! Lehké brány pro louky GS 300 M1 jsou nyní dodávány i s nástavcem pro čelní montáž! GS 600 M1 Pracovní šířka....6 m Přepravní rozměry (bez PS) v m. D 2,0 x Š 3,0 x V 2,94 Přepravní rozměry (včetně PS 300 M1) v m D 2,0 x Š 3,0 x V 2,94 Prsty..120 kusů (8 mm), 80 kusů (10 mm příp. 12 mm) Hmotnost Full Edition kg Hnací kola (16.0/6,5-8 kolo)...4 kusy Kategorie nástavby....kat 2 Výkon traktoru...od 50 kw/70 PS Výkon traktoru GS 600 M1 vpředu *..od 75 kw/100 PS Pole...4 x 1,5 m (1 pole = cca. 72,5 kg).. Je potřebný 1 jednočinný řídicí přístroj pro skládání Full Edition = GS 600 M1 (10 mm) včetně osvětlení, těžkého zarovnávacího plechu, plnicích schůdků, montážní sady, PS 300 M1 elektr řízení a sada čidel kolo + čidlo zdvihacího ústrojí horní táhlo - Vpředu 2 řady zahnutých 10 mm nebo 12 mm prstů - Vzadu 2 řady zahnutých 8 mm prstů - 4 ks. pojezdová kola - Upevnění vzduchové hadice - Odstavné podpěry (3 ks) - Zarovnávací plech odpružený, těžký (cca. 220 kg) - Výstražné tabulky a osvětlení GS (cca. 5 kg) - Počitadlo provozních hodin - Sada senzorů - čidlo kola a senzor horního táhla GS - Plnicí schůdky GS (cca. 10 kg) - Sada příslušenství stavěcí vřeteno - Čelní přídavná slupice GS 600 * (včetně nástavbové sady pro PS ) (asi 350 kg) - Výstražná tabule osvětlení GS čelní montáž - Plnicí schůdky pro GS 600 čelní přídavná slupice * případné překážky v zorném poli je nutné odstranit vhodnými opatřeními! Zatížení přední nápravy lze překročit! Použitelné s pneumatickými secími zařízeními s elektrickým/ hydraulickým dmychadlem/vývodovým hřídelem PS 120 M1, PS 200 M1 a PS 300 M1: viz strana 25. Technický postup viz. strana 8 a 9 VÝHODY oproti naší KONKURENCI - Odpružený urovnávací plech (k dostání jako příslušenství), pro vyrovnávání krtin nebo nerovností. - Pak následují dvě řady prstů se zahnutými kruhovými pružinovými prsty v různé síle. Tato kombinace je v zemědělské technice jedinečná - Každou řadu prstů lze použít jednotlivě nebo s variabilní vzájemnou silou. Tím se dosáhne optimální úpravy půdy. Jednoduché přestavení prstů 3. a 4. řady - Použitelné i v polním hospodářství! Lehké brány pro louky GS 300 M1 jsou nyní dodávány i s nástavcem pro čelní montáž!

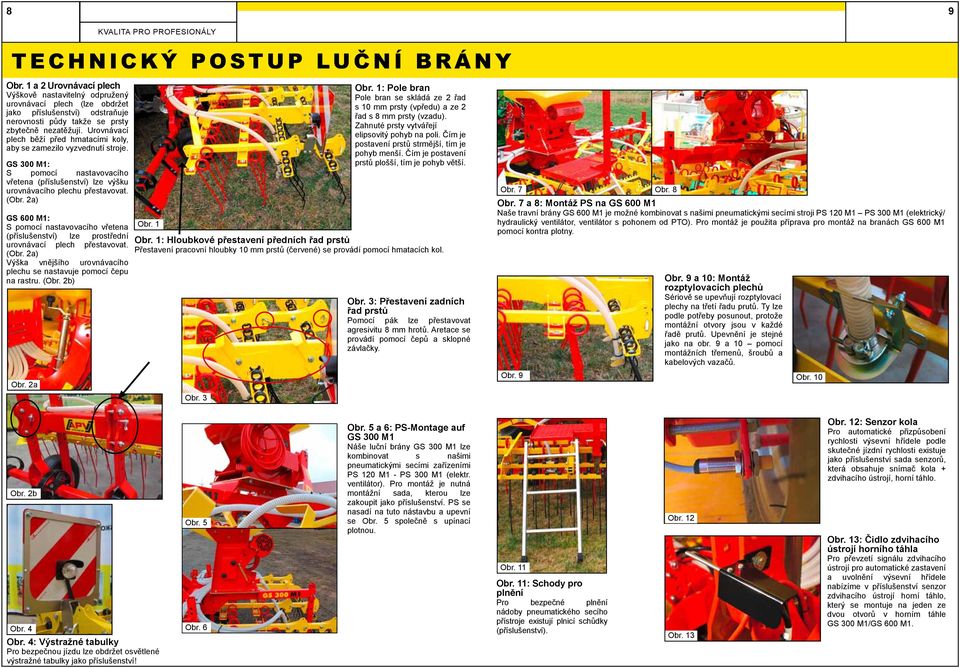

5 8 9 Technický postup Luční brány Obr. 1 a 2 Urovnávací plech Výškově nastavitelný odpružený urovnávací plech (lze obdržet jako příslušenství) odstraňuje nerovnosti půdy takže se prsty zbytečně nezatěžují. Urovnávací plech běží před hmatacími koly, aby se zamezilo vyzvednutí stroje. GS 300 M1: S pomocí nastavovacího vřetena (příslušenství) lze výšku urovnávacího plechu přestavovat. (Obr. 2a) GS 600 M1: S pomocí nastavovacího vřetena (příslušenství) lze prostřední urovnávací plech přestavovat. (Obr. 2a) Výška vnějšího urovnávacího plechu se nastavuje pomocí čepu na rastru. (Obr. 2b) Obr. 1 Obr. 1: Pole bran Pole bran se skládá ze 2 řad s 10 mm prsty (vpředu) a ze 2 řad s 8 mm prsty (vzadu). Zahnuté prsty vytvářejí elipsovitý pohyb na poli. Čím je postavení prstů strmější, tím je pohyb menší. Čím je postavení prstů plošší, tím je pohyb větší. Obr. 1: Hloubkové přestavení předních řad prstů Přestavení pracovní hloubky 10 mm prstů (červené) se provádí pomocí hmatacích kol. Obr. 3: Přestavení zadních řad prstů Pomocí pák lze přestavovat agresivitu 8 mm hrotů. Aretace se provádí pomocí čepů a sklopné závlačky. Obr. 7 Obr. 8 Obr. 7 a 8: Montáž PS na GS 600 M1 Naše travní brány GS 600 M1 je možné kombinovat s našimi pneumatickými secími stroji PS 120 M1 PS 300 M1 (elektrický/ hydraulický ventilátor, ventilátor s pohonem od PTO). Pro montáž je použita příprava pro montáž na branách GS 600 M1 pomocí kontra plotny. Obr. 9 a 10: Montáž rozptylovacích plechů Sériově se upevňují rozptylovací plechy na třetí řadu prutů. Ty lze podle potřeby posunout, protože montážní otvory jsou v každé řadě prutů. Upevnění je stejné jako na obr. 9 a 10 pomocí montážních třemenů, šroubů a kabelových vazačů. Obr. 2a Obr. 3 Obr. 9 Obr. 10 Obr. 2b Obr. 4 Obr. 4: Výstražné tabulky Pro bezpečnou jízdu lze obdržet osvětlené výstražné tabulky jako příslušenství! Obr. 5 Obr. 6 Obr. 5 a 6: PS-Montage auf GS 300 M1 Náše luční brány GS 300 M1 lze kombinovat s našimi pneumatickými secími zařízeními PS 120 M1 - PS 300 M1 (elektr. ventilátor). Pro montáž je nutná montážní sada, kterou lze zakoupit jako příslušenství. PS se nasadí na tuto nástavbu a upevní se Obr. 5 společně s upínací plotnou. Obr. 11 Obr. 11: Schody pro plnění Pro bezpečné plnění nádoby pneumatického secího přístroje existují plnicí schůdky (příslušenství). Obr. 12 Obr. 13 Obr. 12: Senzor kola Pro automatické přizpůsobení rychlosti výsevní hřídele podle skutečné jízdní rychlosti existuje jako příslušenství sada senzorů, která obsahuje snímač kola + zdvihacího ústrojí, horní táhlo. Obr. 13: Čidlo zdvihacího ústrojí horního táhla Pro převzetí signálu zdvihacího ústrojí pro automatické zastavení a uvolnění výsevní hřídele nabízíme v příslušenství senzor zdvihacího ústrojí horní táhlo, který se montuje na jeden ze dvou otvorů v horním táhle GS 300 M1/GS 600 M1.

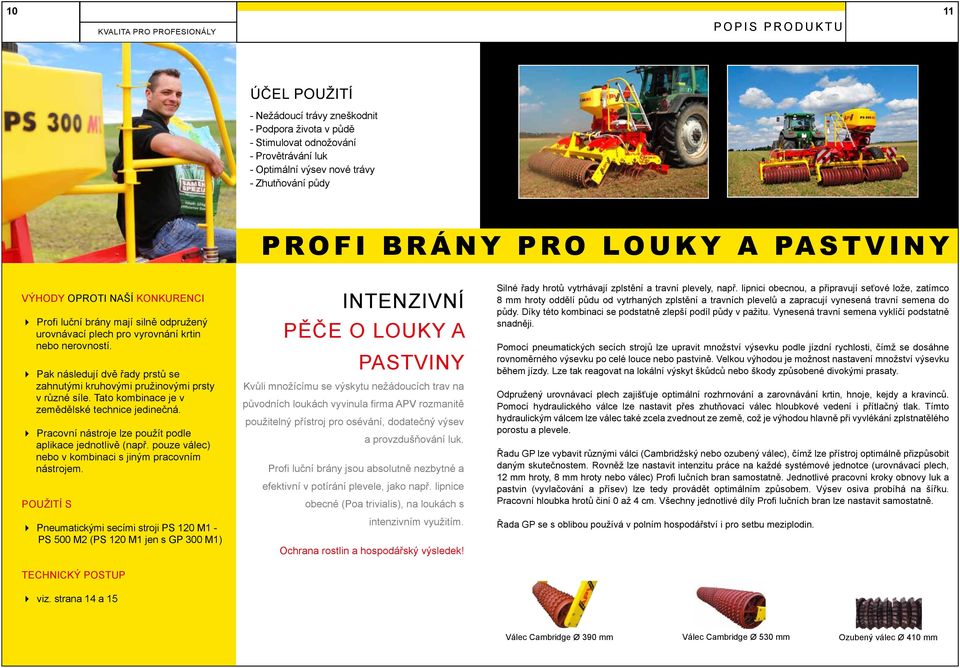

6 10 11 Popis Produktu ÚČEL POUŽITÍ - Nežádoucí trávy zneškodnit - Podpora života v půdě - Stimulovat odnožování - Provětrávání luk - Optimální výsev nové trávy - Zhutňování půdy Profi brány pro louky a pastviny VÝHODY oproti naší KONKURENCI 4 Profi luční brány mají silně odpružený urovnávací plech pro vyrovnání krtin nebo nerovností. 4 Pak následují dvě řady prstů se zahnutými kruhovými pružinovými prsty v různé síle. Tato kombinace je v zemědělské technice jedinečná. 4 Pracovní nástroje lze použít podle aplikace jednotlivě (např. pouze válec) nebo v kombinaci s jiným pracovním nástrojem. POUŽITÍ S 4 Pneumatickými secími stroji PS 120 M1 - PS 500 M2 (PS 120 M1 jen s GP 300 M1) INTENZIVNÍ PĚČE O LOUKY A PASTVINY Kvůli množícímu se výskytu nežádoucích trav na původních loukách vyvinula firma APV rozmanitě použitelný přístroj pro osévání, dodatečný výsev a provzdušňování luk. Profi luční brány jsou absolutně nezbytné a efektivní v potírání plevele, jako např. lipnice obecné (Poa trivialis), na loukách s intenzivním využitím. Ochrana rostlin a hospodářský výsledek! Silné řady hrotů vytrhávají zplstění a travní plevely, např. lipnici obecnou, a připravují seťové lože, zatímco 8 mm hroty oddělí půdu od vytrhaných zplstění a travních plevelů a zapracují vynesená travní semena do půdy. Díky této kombinaci se podstatně zlepší podíl půdy v pažitu. Vynesená travní semena vyklíčí podstatně snadněji. Pomocí pneumatických secích strojů lze upravit množství výsevku podle jízdní rychlosti, čímž se dosáhne rovnoměrného výsevku po celé louce nebo pastvině. Velkou výhodou je možnost nastavení množství výsevku během jízdy. Lze tak reagovat na lokální výskyt škůdců nebo škody způsobené divokými prasaty. Odpružený urovnávací plech zajišťuje optimální rozhrnování a zarovnávání krtin, hnoje, kejdy a kravinců. Pomocí hydraulického válce lze nastavit přes zhutňovací válec hloubkové vedení i přítlačný tlak. Tímto hydraulickým válcem lze válec také zcela zvednout ze země, což je výhodou hlavně při vyvlékání zplstnatělého porostu a plevele. Řadu GP lze vybavit různými válci (Cambridžský nebo ozubený válec), čímž lze přístroj optimálně přizpůsobit daným skutečnostem. Rovněž lze nastavit intenzitu práce na každé systémové jednotce (urovnávací plech, 12 mm hroty, 8 mm hroty nebo válec) Profi lučních bran samostatně. Jednotlivé pracovní kroky obnovy luk a pastvin (vyvlačování a přísev) lze tedy provádět optimálním způsobem. Výsev osiva probíhá na šířku. Pracovní hloubka hrotů činí 0 až 4 cm. Všechny jednotlivé díly Profi lučních bran lze nastavit samostatně. Řada GP se s oblibou používá v polním hospodářství i pro setbu meziplodin. Technický postup 4 viz. strana 14 a 15 Válec Cambridge Ø 390 mm Válec Cambridge Ø 530 mm Ozubený válec Ø 410 mm

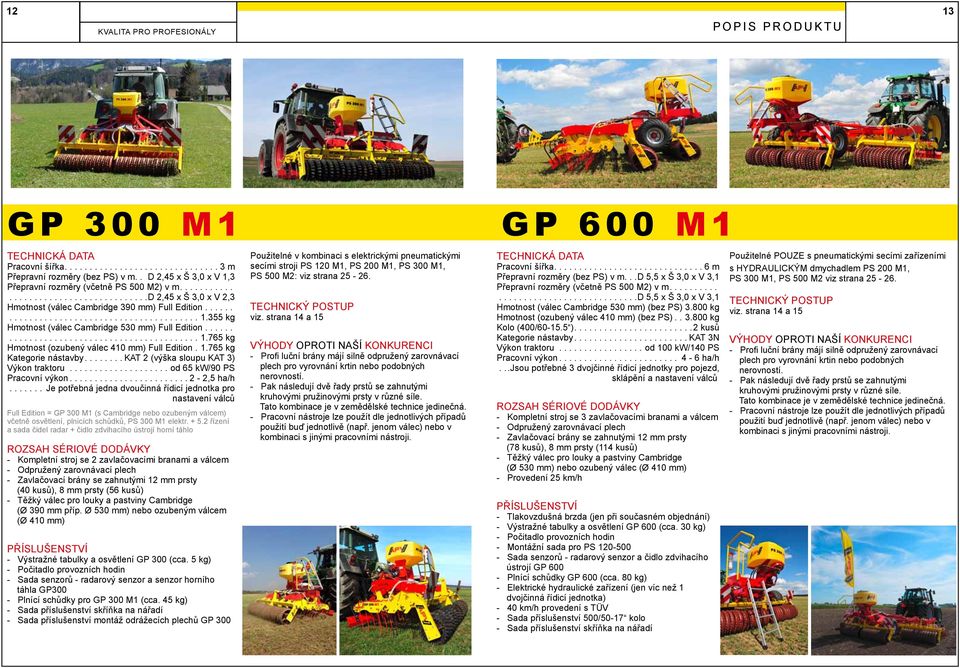

7 12 13 Popis Produktu GP 300 M1 Pracovní šířka....3 m Přepravní rozměry (bez PS) v m.. D 2,45 x Š 3,0 x V 1,3 Přepravní rozměry (včetně PS 500 M2) v m d 2,45 x Š 3,0 x V 2,3 Hmotnost (válec Cambridge 390 mm) Full Edition kg Hmotnost (válec Cambridge 530 mm) Full Edition kg Hmotnost (ozubený válec 410 mm) Full Edition kg Kategorie nástavby....kat 2 (výška sloupu KAT 3) Výkon traktoru...od 65 kw/90 PS Pracovní výkon...2-2,5 ha/h Je potřebná jedna dvoučinná řídicí jednotka pro nastavení válců Full Edition = GP 300 M1 (s Cambridge nebo ozubeným válcem) včetně osvětlení, plnicích schůdků, PS 300 M1 elektr řízení a sada čidel radar + čidlo zdvihacího ústrojí horní táhlo - Kompletní stroj se 2 zavlačovacími branami a válcem - Odpružený zarovnávací plech - Zavlačovací brány se zahnutými 12 mm prsty (40 kusů), 8 mm prsty (56 kusů) - Těžký válec pro louky a pastviny Cambridge (Ø 390 mm příp. Ø 530 mm) nebo ozubeným válcem (Ø 410 mm) - Výstražné tabulky a osvětlení GP 300 (cca. 5 kg) - Počitadlo provozních hodin - Sada senzorů - radarový senzor a senzor horního táhla GP300 - Plnící schůdky pro GP 300 M1 (cca. 45 kg) - Sada příslušenství skříňka na nářadí - Sada příslušenství montáž odrážecích plechů GP 300 Použitelné v kombinaci s elektrickými pneumatickými secími stroji PS 120 M1, PS 200 M1, PS 300 M1, PS 500 M2: viz strana Technický postup viz. strana 14 a 15 VÝHODY OPROTI NAŠÍ KONKURENCI - Profi luční brány májí silně odpružený zarovnávací plech pro vyrovnání krtin nebo podobných nerovností. - Pak následují dvě řady prstů se zahnutými kruhovými pružinovými prsty v různé síle. Tato kombinace je v zemědělské technice jedinečná. - Pracovní nástroje lze použít dle jednotlivých případů použití buď jednotlivě (např. jenom válec) nebo v kombinaci s jinými pracovními nástroji. GP 600 M1 Pracovní šířka....6 m Přepravní rozměry (bez PS) v m...d 5,5 x Š 3,0 x V 3,1 Přepravní rozměry (včetně PS 500 M2) v m d 5,5 x Š 3,0 x V 3,1 Hmotnost (válec Cambridge 530 mm) (bez PS) kg Hmotnost (ozubený válec 410 mm) (bez PS) kg Kolo (400/ )....2 kusů Kategorie nástavby....kat 3N Výkon traktoru...od 100 kw/140 PS Pracovní výkon ha/h...jsou potřebné 3 dvojčinné řídicí jednotky pro pojezd, sklápění a nastavení válců - Kompletní stroj se 3 zavlačovacími branami a válcem - Odpružený zarovnávací plech - Zavlačovací brány se zahnutými 12 mm prsty (78 kusů), 8 mm prsty (114 kusů) - Těžký válec pro louky a pastviny Cambridge (Ø 530 mm) nebo ozubený válec (Ø 410 mm) - Provedení 25 km/h - Tlakovzdušná brzda (jen při současném objednání) - Výstražné tabulky a osvětlení GP 600 (cca. 30 kg) - Počitadlo provozních hodin - Montážní sada pro PS Sada senzorů - radarový senzor a čidlo zdvihacího ústrojí GP Plnící schůdky GP 600 (cca. 80 kg) - Elektrické hydraulické zařízení (jen víc než 1 dvojčinná řídicí jednotka) - 40 km/h provedení s TÜV - Sada příslušenství 500/50-17 kolo - Sada příslušenství skříňka na nářadí Použitelné POUZE s pneumatickými secími zařízeními s HYDRAULICKÝM dmychadlem PS 200 M1, PS 300 M1, PS 500 M2 viz strana Technický postup viz. strana 14 a 15 VÝHODY OPROTI NAŠÍ KONKURENCI - Profi luční brány májí silně odpružený zarovnávací plech pro vyrovnání krtin nebo podobných nerovností. - Pak následují dvě řady prstů se zahnutými kruhovými pružinovými prsty v různé síle. Tato kombinace je v zemědělské technice jedinečná. - Pracovní nástroje lze použít dle jednotlivých případů použití buď jednotlivě (např. jenom válec) nebo v kombinaci s jinými pracovními nástroji.

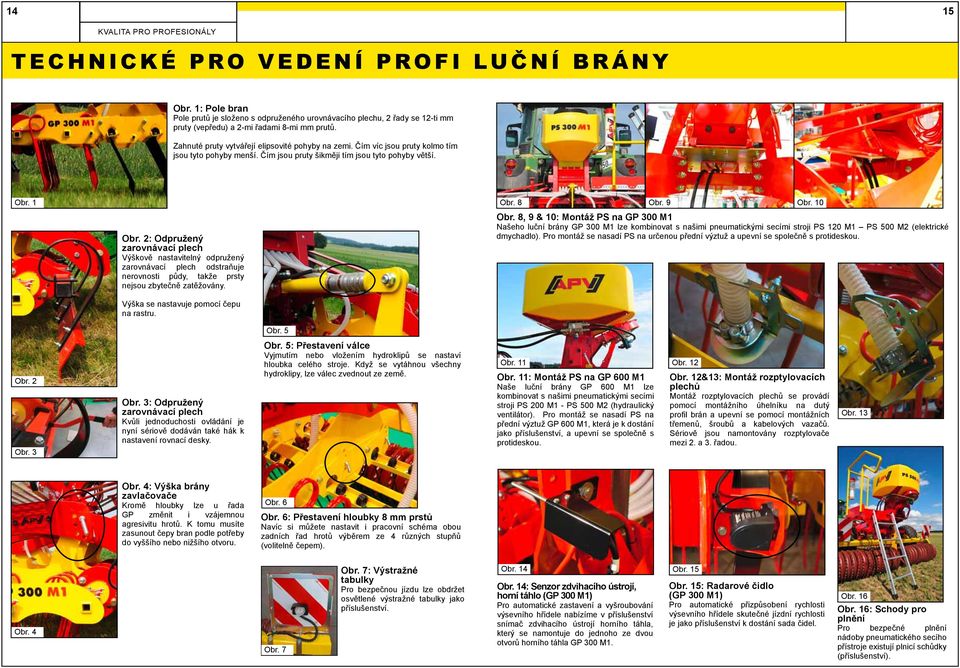

8 14 15 TECHNICKÉ PRO VEDENÍ Profi luční brány Obr. 1: Pole bran Pole prutů je složeno s odpruženého urovnávacího plechu, 2 řady se 12-ti mm pruty (vepředu) a 2-mi řadami 8-mi mm prutů. Zahnuté pruty vytvářejí elipsovité pohyby na zemi. Čím víc jsou pruty kolmo tím jsou tyto pohyby menší. Čím jsou pruty šikměji tím jsou tyto pohyby větší. Obr. 1 Obr. 2: Odpružený zarovnávací plech Výškově nastavitelný odpružený zarovnávací plech odstraňuje nerovnosti půdy, takže prsty nejsou zbytečně zatěžovány. Výška se nastavuje pomocí čepu na rastru. Obr. 8 Obr. 9 Obr. 10 Obr. 8, 9 & 10: Montáž PS na GP 300 M1 Našeho luční brány GP 300 M1 lze kombinovat s našimi pneumatickými secími stroji PS 120 M1 PS 500 M2 (elektrické dmychadlo). Pro montáž se nasadí PS na určenou přední výztuž a upevní se společně s protideskou. Obr. 5 Obr. 2 Obr. 3 Obr. 3: Odpružený zarovnávací plech Kvůli jednoduchosti ovládání je nyní sériově dodáván také hák k nastavení rovnací desky. Obr. 5: Přestavení válce Vyjmutím nebo vložením hydroklipů se nastaví hloubka celého stroje. Když se vytáhnou všechny hydroklipy, lze válec zvednout ze země. Obr. 11 Obr. 12 Obr. 11: Montáž PS na GP 600 M1 Naše luční brány GP 600 M1 lze kombinovat s našimi pneumatickými secími stroji PS 200 M1 - PS 500 M2 (hydraulický ventilátor). Pro montáž se nasadí PS na přední výztuž GP 600 M1, která je k dostání jako příslušenství, a upevní se společně s protideskou. Obr. 12&13: Montáž rozptylovacích plechů Montáž rozptylovacích plechů se provádí pomocí montážního úhelníku na dutý profil brán a upevní se pomocí montážních třemenů, šroubů a kabelových vazačů. Sériově jsou namontovány rozptylovače mezi 2. a 3. řadou. Obr. 13 Obr. 4: Výška brány zavlačovače Kromě hloubky lze u řada GP změnit i vzájemnou agresivitu hrotů. K tomu musíte zasunout čepy bran podle potřeby do vyššího nebo nižšího otvoru. Obr. 6 Obr. 6: Přestavení hloubky 8 mm prstů Navíc si můžete nastavit i pracovní schéma obou zadních řad hrotů výběrem ze 4 různých stupňů (volitelně čepem). Obr. 4 Obr. 7 Obr. 7: Výstražné tabulky Pro bezpečnou jízdu lze obdržet osvětlené výstražné tabulky jako příslušenství. Obr. 14 Obr. 15 Obr. 14: Senzor zdvihacího ústrojí, horní táhlo (GP 300 M1) Pro automatické zastavení a vyšroubování výsevního hřídele nabízíme v příslušenství snímač zdvihacího ústrojí horního táhla, který se namontuje do jednoho ze dvou otvorů horního táhla GP 300 M1. Obr. 15: Radarové čidlo (GP 300 M1) Pro automatické přizpůsobení rychlosti výsevního hřídele skutečné jízdní rychlosti je jako příslušenství k dostání sada čidel. Obr. 16 Obr. 16: Schody pro plnění Pro bezpečné plnění nádoby pneumatického secího přístroje existují plnicí schůdky (příslušenství).

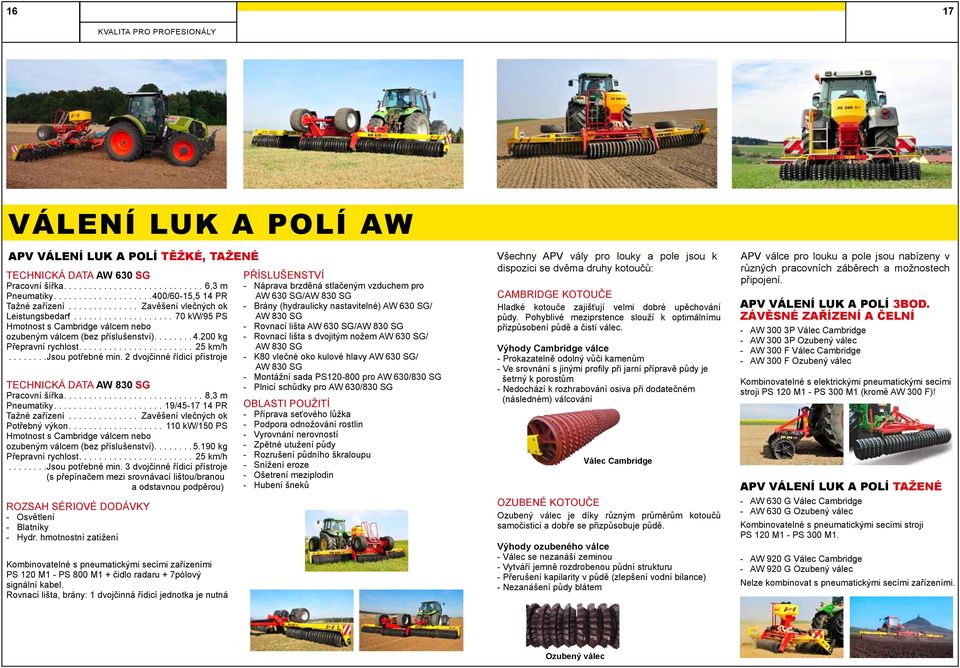

9 16 17 Válení luk a polí AW APV Válení luk a polí těžké, tažené AW 630 SG Pracovní šířka....6,3 m Pneumatiky /60-15,5 14 PR Tažné zařízení... Zavěšení vlečných ok Leistungsbedarf...70 kw/95 PS Hmotnost s Cambridge válcem nebo ozubeným válcem (bez příslušenství) kg Přepravní rychlost km/h jsou potřebné min. 2 dvojčinné řídicí přístroje AW 830 SG Pracovní šířka....8,3 m Pneumatiky....19/ PR Tažné zařízení... Zavěšení vlečných ok Potřebný výkon kw/150 PS Hmotnost s Cambridge válcem nebo ozubeným válcem (bez příslušenství) kg Přepravní rychlost km/h jsou potřebné min. 3 dvojčinné řídicí přístroje (s přepínačem mezi srovnávací lištou/branou a odstavnou podpěrou) - Osvětlení - Blatníky - Hydr. hmotnostní zatížení Kombinovatelné s pneumatickými secími zařízeními PS 120 M1 - PS 800 M1 + čidlo radaru + 7pólový signální kabel. Rovnací lišta, brány: 1 dvojčinná řídicí jednotka je nutná - Náprava brzděná stlačeným vzduchem pro AW 630 SG/AW 830 SG - Brány (hydraulicky nastavitelné) AW 630 SG/ AW 830 SG - Rovnací lišta AW 630 SG/AW 830 SG - Rovnací lišta s dvojitým nožem AW 630 SG/ AW 830 SG - K80 vlečné oko kulové hlavy AW 630 SG/ AW 830 SG - Montážní sada PS pro AW 630/830 SG - Plnicí schůdky pro AW 630/830 SG OBLASTI POUŽITÍ - Příprava seťového lůžka - Podpora odnožování rostlin - Vyrovnání nerovností - Zpětné utužení půdy - Rozrušení půdního škraloupu - Snížení eroze - Ošetrení meziplodin - Hubení šneků Všechny APV vály pro louky a pole jsou k dispozici se dvěma druhy kotoučů: CAMBRIDGE kotouče Hladké kotouče zajišťují velmi dobré upěchování půdy. Pohyblivé meziprstence slouží k optimálnímu přizpůsobení půdě a čistí válec. Výhody Cambridge válce - Prokazatelně odolný vůči kamenům - Ve srovnání s jinými profily při jarní přípravě půdy je šetrný k porostům - Nedochází k rozhrabování osiva při dodatečném (následném) válcování Válec Cambridge OZUBENÉ kotouče Ozubený válec je díky různým průměrům kotoučů samočisticí a dobře se přizpůsobuje půdě. Výhody ozubeného válce - Válec se nezanáší zeminou - Vytváří jemně rozdrobenou půdní strukturu - Přerušení kapilarity v půdě (zlepšení vodní bilance) - Nezanášení půdy blátem APV válce pro louku a pole jsou nabízeny v různých pracovních záběrech a možnostech připojení. APV Válení luk a polí 3bod. závěsné zařízení a čelní - AW 300 3P Válec Cambridge - AW 300 3P Ozubený válec - AW 300 F Válec Cambridge - AW 300 F Ozubený válec Kombinovatelné s elektrickými pneumatickými secími stroji PS 120 M1 - PS 300 M1 (kromě AW 300 F)! APV Válení luk a polí TAžené - AW 630 G Válec Cambridge - AW 630 G Ozubený válec Kombinovatelné s pneumatickými secími stroji PS 120 M1 - PS 300 M1. - AW 920 G Válec Cambridge - AW 920 G Ozubený válec Nelze kombinovat s pneumatickými secími zařízeními. Ozubený válec

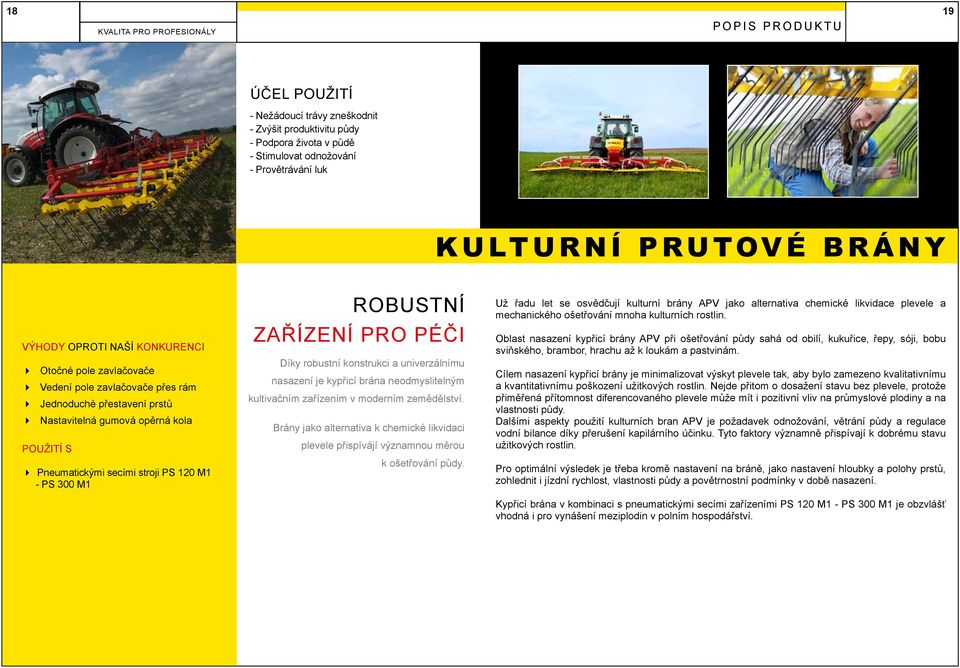

10 18 19 Popis Produktu ÚČEL POUŽITÍ - Nežádoucí trávy zneškodnit - Zvýšit produktivitu půdy - Podpora života v půdě - Stimulovat odnožování - Provětrávání luk Kulturní prutové brány VÝHODY oproti naší KONKURENCI 4 Otočné pole zavlačovače 4 Vedení pole zavlačovače přes rám 4 Jednoduché přestavení prstů 4 Nastavitelná gumová opěrná kola POUŽITÍ S 4 Pneumatickými secími stroji PS 120 M1 - PS 300 M1 ROBUSTNÍ ZAŘÍZENÍ PRO PÉČI Díky robustní konstrukci a univerzálnímu nasazení je kypřicí brána neodmyslitelným kultivačním zařízením v moderním zemědělství. Brány jako alternativa k chemické likvidaci plevele přispívájí významnou měrou k ošetřování půdy. Už řadu let se osvědčují kulturní brány APV jako alternativa chemické likvidace plevele a mechanického ošetřování mnoha kulturních rostlin. Oblast nasazení kypřicí brány APV při ošetřování půdy sahá od obilí, kukuřice, řepy, sóji, bobu sviňského, brambor, hrachu až k loukám a pastvinám. Cílem nasazení kypřicí brány je minimalizovat výskyt plevele tak, aby bylo zamezeno kvalitativnímu a kvantitativnímu poškození užitkových rostlin. Nejde přitom o dosažení stavu bez plevele, protože přiměřená přítomnost diferencovaného plevele může mít i pozitivní vliv na průmyslové plodiny a na vlastnosti půdy. Dalšími aspekty použití kulturních bran APV je požadavek odnožování, větrání půdy a regulace vodní bilance díky přerušení kapilárního účinku. Tyto faktory významně přispívají k dobrému stavu užitkových rostlin. Pro optimální výsledek je třeba kromě nastavení na bráně, jako nastavení hloubky a polohy prstů, zohlednit i jízdní rychlost, vlastnosti půdy a povětrnostní podmínky v době nasazení. Kypřicí brána v kombinaci s pneumatickými secími zařízeními PS 120 M1 - PS 300 M1 je obzvlášť vhodná i pro vynášení meziplodin v polním hospodářství.

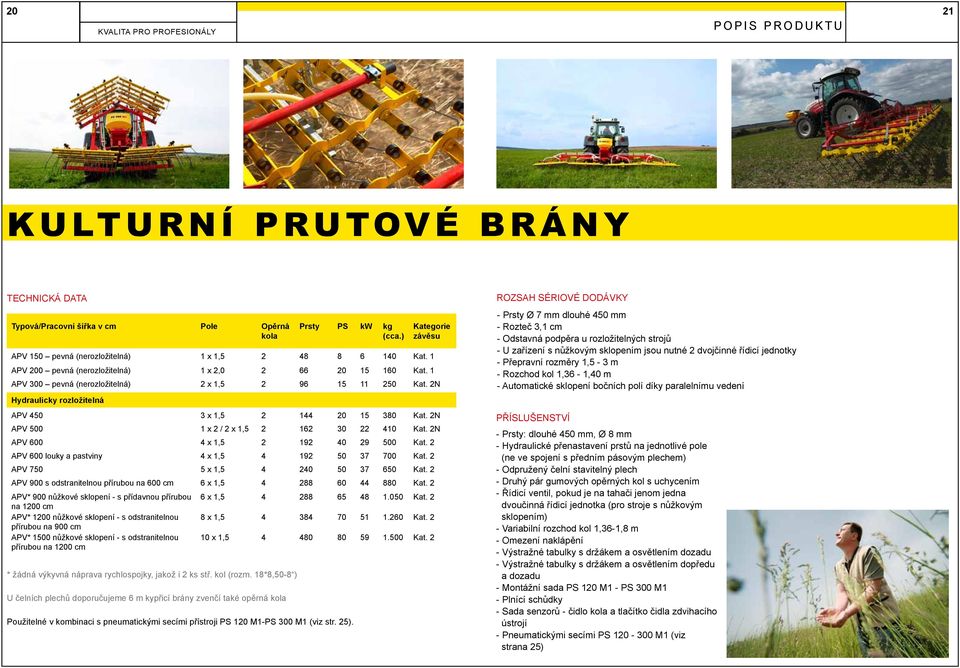

11 20 21 Popis Produktu Kulturní prutové brány Typová/Pracovní šířka v cm Pole Opěrná kola Prsty PS kw kg (cca.) Kategorie závěsu APV 150 pevná (nerozložitelná) 1 x 1, Kat. 1 APV 200 pevná (nerozložitelná) 1 x 2, Kat. 1 APV 300 pevná (nerozložitelná) 2 x 1, Kat. 2N Hydraulicky rozložitelná APV x 1, Kat. 2N APV x 2 / 2 x 1, Kat. 2N APV x 1, Kat. 2 APV 600 louky a pastviny 4 x 1, Kat. 2 APV x 1, Kat. 2 APV 900 s odstranitelnou přírubou na 600 cm 6 x 1, Kat. 2 APV* 900 nůžkové sklopení - s přídavnou přírubou 6 x 1, Kat. 2 na 1200 cm APV* 1200 nůžkové sklopení - s odstranitelnou 8 x 1, Kat. 2 přírubou na 900 cm APV* 1500 nůžkové sklopení - s odstranitelnou přírubou na 1200 cm 10 x 1, Kat. 2 * žádná výkyvná náprava rychlospojky, jakož i 2 ks stř. kol (rozm. 18*8,50-8 ) U čelních plechů doporučujeme 6 m kypřicí brány zvenčí také opěrná kola Použitelné v kombinaci s pneumatickými secími přístroji PS 120 M1-PS 300 M1 (viz str. 25). - Prsty Ø 7 mm dlouhé 450 mm - Rozteč 3,1 cm - Odstavná podpěra u rozložitelných strojů - U zařízení s nůžkovým sklopením jsou nutné 2 dvojčinné řídicí jednotky - Přepravní rozměry 1,5-3 m - Rozchod kol 1,36-1,40 m - Automatické sklopení bočních polí díky paralelnímu vedení - Prsty: dlouhé 450 mm, Ø 8 mm - Hydraulické přenastavení prstů na jednotlivé pole (ne ve spojení s předním pásovým plechem) - Odpružený čelní stavitelný plech - Druhý pár gumových opěrných kol s uchycením - Řídicí ventil, pokud je na tahači jenom jedna dvoučinná řídicí jednotka (pro stroje s nůžkovým sklopením) - Variabilní rozchod kol 1,36-1,8 m - Omezení naklápění - Výstražné tabulky s držákem a osvětlením dozadu - Výstražné tabulky s držákem a osvětlením dopředu a dozadu - Montážní sada PS 120 M1 - PS 300 M1 - Plnící schůdky - Sada senzorů - čidlo kola a tlačítko čidla zdvihacího ústrojí - Pneumatickými secími PS M1 (viz strana 25)

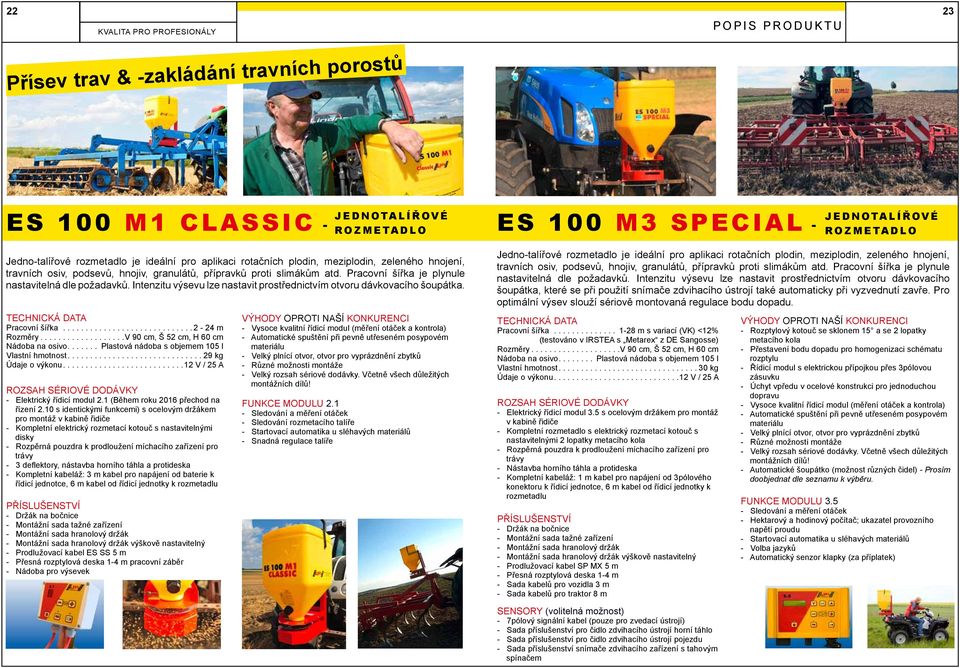

12 22 23 Popis Produktu Přísev trav & -zakládání travních porostů JEDNOTALÍŘ OV É ES 100 M1 CLASSIC - rozmetadlo ES 100 M3 SPECIAL - JEDNOTALÍŘ OVÉ rozmetadlo Jedno-talířové rozmetadlo je ideální pro aplikaci rotačních plodin, meziplodin, zeleného hnojení, travních osiv, podsevů, hnojiv, granulátů, přípravků proti slimákům atd. Pracovní šířka je plynule nastavitelná dle požadavků. Intenzitu výsevu lze nastavit prostřednictvím otvoru dávkovacího šoupátka. Pracovní šířka m Rozměry...V 90 cm, š 52 cm, H 60 cm Nádoba na osivo.... Plastová nádoba s objemem 105 l Vlastní hmotnost kg Údaje o výkonu V / 25 A - Elektrický řídicí modul 2.1 (Během roku 2016 přechod na řízení 2.10 s identickými funkcemi) s ocelovým držákem pro montáž v kabině řidiče - Kompletní elektrický rozmetací kotouč s nastavitelnými disky - Rozpěrná pouzdra k prodloužení míchacího zařízení pro trávy - 3 deflektory, nástavba horního táhla a protideska - Kompletní kabeláž: 3 m kabel pro napájení od baterie k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetadlu - Držák na bočnice - Montážní sada tažné zařízení - Montážní sada hranolový držák - Montážní sada hranolový držák výškově nastavitelný - Prodlužovací kabel ES SS 5 m - Přesná rozptylová deska 1-4 m pracovní záběr - Nádoba pro výsevek VÝHODY OPROTI NAŠÍ KONKURENCI - Vysoce kvalitní řídicí modul (měření otáček a kontrola) - Automatické spuštění při pevně utřeseném posypovém materiálu - Velký plnící otvor, otvor pro vyprázdnění zbytků - Různé možnosti montáže - Velký rozsah sériové dodávky. Včetně všech důležitých montážních dílů! FUNKCE MODULU Sledování a měření otáček - Sledování rozmetacího talíře - Startovací automatika u sléhavých materiálů - Snadná regulace talíře Jedno-talířové rozmetadlo je ideální pro aplikaci rotačních plodin, meziplodin, zeleného hnojení, travních osiv, podsevů, hnojiv, granulátů, přípravků proti slimákům atd. Pracovní šířka je plynule nastavitelná dle požadavků. Intenzitu výsevu lze nastavit prostřednictvím otvoru dávkovacího šoupátka, které se při použití snímače zdvihacího ústrojí také automaticky při vyzvednutí zavře. Pro optimální výsev slouží sériově montovaná regulace bodu dopadu. Pracovní šířka m s variací (VK) <12% (testováno v IRSTEA s Metarex z DE Sangosse) Rozměry...V 90 cm, š 52 cm, H 60 cm Nádoba na osivo.... Plastová nádoba s objemem 105 l Vlastní hmotnost kg Údaje o výkonu V / 25 A - Elektrický řídicí modul 3.5 s ocelovým držákem pro montáž v kabině řidiče - Kompletní rozmetadlo s elektrický rozmetací kotouč s nastavitelnými 2 lopatky metacího kola - Rozpěrná pouzdra k prodloužení míchacího zařízení pro trávy - Nástavba horního táhla a protideska - Kompletní kabeláž: 1 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetadlu - Držák na bočnice - Montážní sada tažné zařízení - Montážní sada hranolový držák - Montážní sada hranolový držák výškově nastavitelný - Prodlužovací kabel SP MX 5 m - Přesná rozptylová deska 1-4 m - Sada kabelů pro vozidla 3 m - Sada kabelů pro traktor 8 m VÝHODY OPROTI NAŠÍ KONKURENCI - Rozptylový kotouč se sklonem 15 a se 2 lopatky metacího kola - Přestavení bodu dopadu pro homogenizaci schématu rozptylu - Řídicí modul s elektrickou přípojkou přes 3pólovou zásuvku - Úchyt vpředu v ocelové konstrukci pro jednoduchou dopravu - Vysoce kvalitní řídicí modul (měření otáček a kontrola) - Automatické spuštění při pevně utřeseném posypovém materiálu - Velký plnící otvor, otvor pro vyprázdnění zbytků - Různé možnosti montáže - Velký rozsah sériové dodávky. Včetně všech důležitých montážních dílů! - Automatické šoupátko (možnost různých čidel) - Prosím doobjednat dle seznamu k výběru. FUNKCE MODULU Sledování a měření otáček - Hektarový a hodinový počítač; ukazatel provozního napětí proudu - Startovací automatika u sléhavých materiálů - Volba jazyků - Automatický senzor klapky (za příplatek) SENSORY (volitelná možnost) - 7pólový signální kabel (pouze pro zvedací ústrojí) - Sada příslušenství pro čidlo zdvihacího ústrojí horní táhlo - Sada příslušenství pro čidlo zdvihacího ústrojí pojezdu - Sada příslušenství snímače zdvihacího zařízení s tahovým spínačem

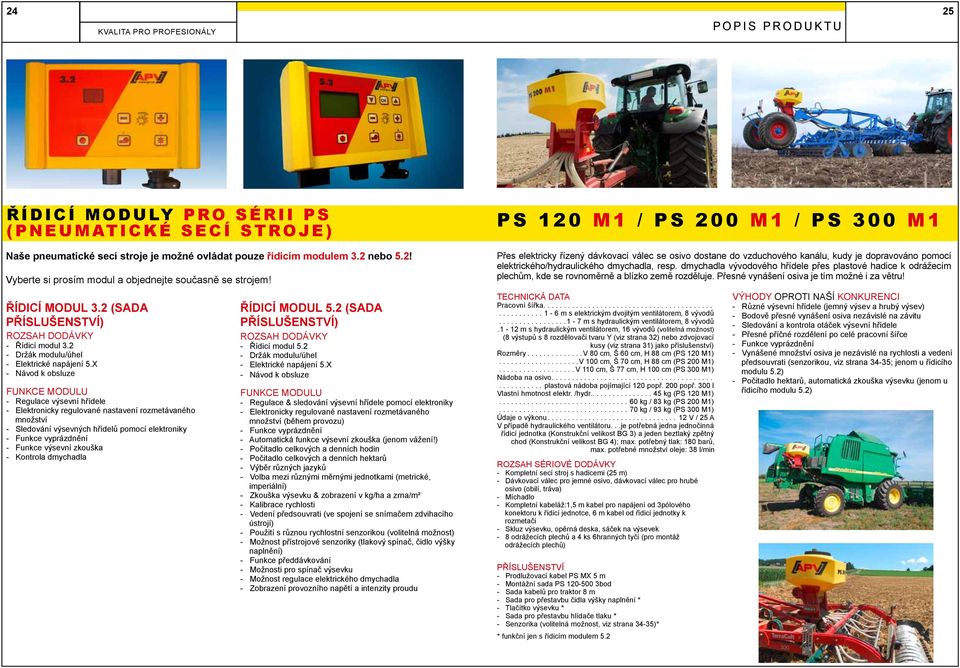

13 24 25 Popis Produktu Řídicí moduly pro sérii PS (pneumatické secí stroje) Naše pneumatické secí stroje je možné ovládat pouze řídicím modulem 3.2 nebo 5.2! Vyberte si prosím modul a objednejte současně se strojem! ŘÍDICÍ MODUL 3.2 (SADA ) ROZSAH DODÁVKY - Řídicí modul Držák modulu/úhel - Elektrické napájení 5.X - Návod k obsluze FUNKCE MODULU - Regulace výsevní hřídele - Elektronicky regulované nastavení rozmetávaného množství - Sledování výsevných hřídelů pomocí elektroniky - Funkce vyprázdnění - Funkce výsevní zkouška - Kontrola dmychadla ŘÍDICÍ MODUL 5.2 (SADA ) ROZSAH DODÁVKY - Řídicí modul Držák modulu/úhel - Elektrické napájení 5.X - Návod k obsluze FUNKCE MODULU - Regulace & sledování výsevní hřídele pomocí elektroniky - Elektronicky regulované nastavení rozmetávaného množství (během provozu) - Funkce vyprázdnění - Automatická funkce výsevní zkouška (jenom vážení!) - Počitadlo celkových a denních hodin - Počitadlo celkových a denních hektarů - Výběr různých jazyků - Volba mezi různými měrnými jednotkami (metrické, imperiální) - Zkouška výsevku & zobrazení v kg/ha a zrna/m² - Kalibrace rychlosti - Vedení předsouvrati (ve spojení se snímačem zdvihacího ústrojí) - Použití s různou rychlostní senzorikou (volitelná možnost) - Možnost přístrojové senzoriky (tlakový spínač, čidlo výšky naplnění) - Funkce předdávkování - Možnosti pro spínač výsevku - Možnost regulace elektrického dmychadla - Zobrazení provozního napětí a intenzity proudu PS 120 m1 / PS 200 M1 / PS 300 M1 Přes elektricky řízený dávkovací válec se osivo dostane do vzduchového kanálu, kudy je dopravováno pomocí elektrického/hydraulického dmychadla, resp. dmychadla vývodového hřídele přes plastové hadice k odrážecím plechům, kde se rovnoměrně a blízko země rozděluje. Přesné vynášení osiva je tím možné i za větru! Pracovní šířka m s elektrickým dvojitým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 8 vývodů.1-12 m s hydraulickým ventilátorem, 16 vývodů (volitelná možnost) (8 výstupů s 8 rozdělovači tvaru Y (viz strana 32) nebo zdvojovací kusy (viz strana 31) jako příslušenství) Rozměry...V 80 cm, š 60 cm, H 88 cm (PS 120 M1)...V 100 cm, š 70 cm, H 88 cm (PS 200 M1)...V 110 cm, š 77 cm, H 100 cm (PS 300 M1) Nádoba na osivo plastová nádoba pojímající 120 popř. 200 popř. 300 l Vlastní hmotnost elektr. /hydr kg (PS 120 M1)...60 kg / 83 kg (PS 200 M1)...70 kg / 93 kg (PS 300 M1) Údaje o výkonu V / 25 A V případě hydraulického ventilátoru...je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min - Kompletní secí stroj s hadicemi (25 m) - Dávkovací válec pro jemné osivo, dávkovací válec pro hrubé osivo (obilí, tráva) - Míchadlo - Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači - Skluz výsevku, opěrná deska, sáček na výsevek - 8 odrážecích plechů a 4 ks 6hranných tyčí (pro montáž odrážecích plechů) - Prodlužovací kabel PS MX 5 m - Montážní sada PS bod - Sada kabelů pro traktor 8 m - Sada pro přestavbu čidla výšky naplnění * - Tlačítko výsevku * - Sada pro přestavbu hlídače tlaku * - Senzorika (volitelná možnost, viz strana 34-35)* * funkční jen s řídicím modulem 5.2 VÝHODY OPROTI NAŠÍ KONKURENCI - Různé výsevní hřídele (jemný výsev a hrubý výsev) - Bodově přesné vynášení osiva nezávislé na závitu - Sledování a kontrola otáček výsevní hřídele - Přesné příčné rozdělení po celé pracovní šířce - Funkce vyprázdnění - Vynášené množství osiva je nezávislé na rychlosti a vedení předsouvrati (senzorikou, viz strana 34-35; jenom u řídicího modulu 5.2) - Počitadlo hektarů, automatická zkouška výsevku (jenom u řídicího modulu 5.2)

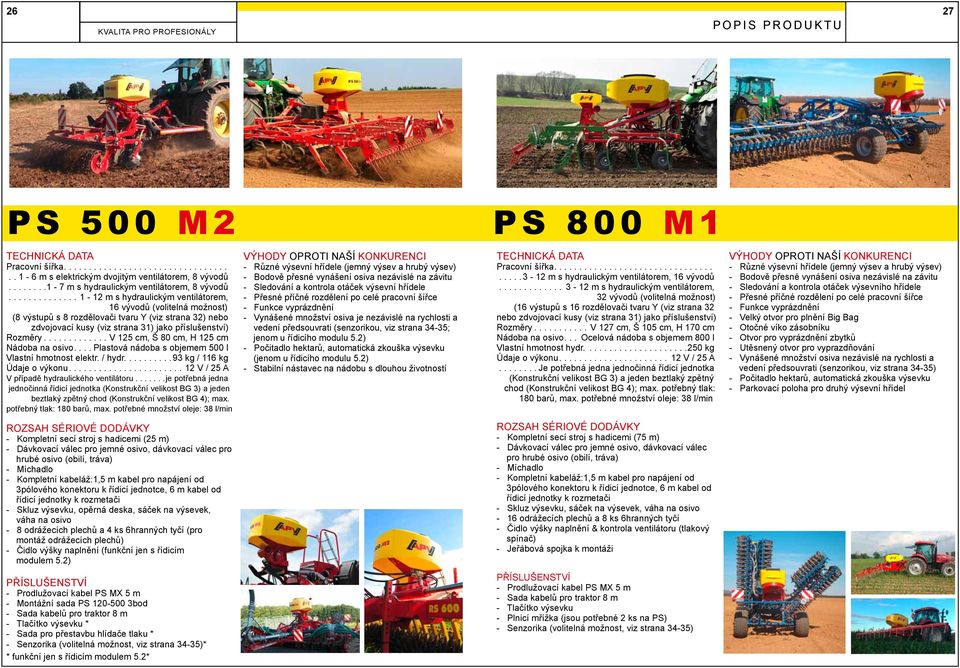

14 26 27 Popis Produktu PS 500 m2 PS 800 m1 Pracovní šířka m s elektrickým dvojitým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 16 vývodů (volitelná možnost) (8 výstupů s 8 rozdělovači tvaru Y (viz strana 32) nebo zdvojovací kusy (viz strana 31) jako příslušenství) Rozměry...V 125 cm, š 80 cm, H 125 cm Nádoba na osivo....plastová nádoba s objemem 500 l Vlastní hmotnost elektr. / hydr kg / 116 kg Údaje o výkonu V / 25 A V případě hydraulického ventilátoru...je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min VÝHODY OPROTI NAŠÍ KONKURENCI - Různé výsevní hřídele (jemný výsev a hrubý výsev) - Bodově přesné vynášení osiva nezávislé na závitu - Sledování a kontrola otáček výsevní hřídele - Přesné příčné rozdělení po celé pracovní šířce - Funkce vyprázdnění - Vynášené množství osiva je nezávislé na rychlosti a vedení předsouvrati (senzorikou, viz strana 34-35; jenom u řídicího modulu 5.2) - Počitadlo hektarů, automatická zkouška výsevku (jenom u řídicího modulu 5.2) - Stabilní nástavec na nádobu s dlouhou životností Pracovní šířka m s hydraulickým ventilátorem, 16 vývodů m s hydraulickým ventilátorem, 32 vývodů (volitelná možnost) (16 výstupů s 16 rozdělovači tvaru Y (viz strana 32 nebo zdvojovací kusy (viz strana 31) jako příslušenství) Rozměry... V 127 cm, š 105 cm, H 170 cm Nádoba na osivo... Ocelová nádoba s objemem 800 l Vlastní hmotnost hydr kg Údaje o výkonu V / 25 A Je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min VÝHODY OPROTI NAŠÍ KONKURENCI - Různé výsevní hřídele (jemný výsev a hrubý výsev) - Bodově přesné vynášení osiva nezávislé na závitu - Sledování a kontrola otáček výsevního hřídele - Přesné příčné rozdělení po celé pracovní šířce - Funkce vyprázdnění - Velký otvor pro plnění Big Bag - Otočné víko zásobníku - Otvor pro vyprázdnění zbytků - Utěsnený otvor pro vyprazdňování - Vynášené množství osiva nezávislé na rychlosti a vedení předsouvrati (senzorikou, viz strana 34-35) - Počitadlo hektarů, automatická zkouška výsevku - Parkovací poloha pro druhý výsevní hřídel - Kompletní secí stroj s hadicemi (25 m) - Dávkovací válec pro jemné osivo, dávkovací válec pro hrubé osivo (obilí, tráva) - Míchadlo - Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači - Skluz výsevku, opěrná deska, sáček na výsevek, váha na osivo - 8 odrážecích plechů a 4 ks 6hranných tyčí (pro montáž odrážecích plechů) - Čidlo výšky naplnění (funkční jen s řídicím modulem 5.2) - Kompletní secí stroj s hadicemi (75 m) - Dávkovací válec pro jemné osivo, dávkovací válec pro hrubé osivo (obilí, tráva) - Míchadlo - Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači - Skluz výsevku, sáček na výsevek, váha na osivo - 16 odrážecích plechů a 8 ks 6hranných tyčí - Čidlo výšky naplnění & kontrola ventilátoru (tlakový spínač) - Jeřábová spojka k montáži - Prodlužovací kabel PS MX 5 m - Montážní sada PS bod - Sada kabelů pro traktor 8 m - Tlačítko výsevku * - Sada pro přestavbu hlídače tlaku * - Senzorika (volitelná možnost, viz strana 34-35)* * funkční jen s řídicím modulem 5.2* - Prodlužovací kabel PS MX 5 m - Sada kabelů pro traktor 8 m - Tlačítko výsevku - Plnicí mřížka (jsou potřebné 2 ks na PS) - Senzorika (volitelná možnost, viz strana 34-35)

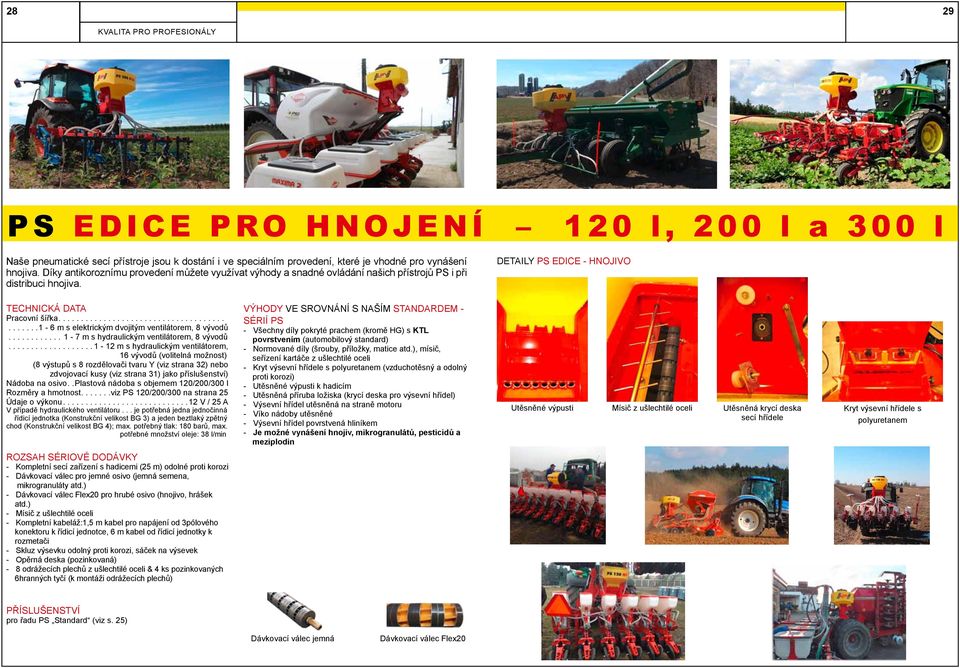

15 28 29 PS edice pro hnojení 120 l, 200 l a 300 l Naše pneumatické secí přístroje jsou k dostání i ve speciálním provedení, které je vhodné pro vynášení hnojiva. Díky antikoroznímu provedení můžete využívat výhody a snadné ovládání našich přístrojů PS i při distribuci hnojiva. DETAILY PS EDICE - HNOJIVO Pracovní šířka m s elektrickým dvojitým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 16 vývodů (volitelná možnost) (8 výstupů s 8 rozdělovači tvaru Y (viz strana 32) nebo zdvojovací kusy (viz strana 31) jako příslušenství) Nádoba na osivo..plastová nádoba s objemem 120/200/300 l Rozměry a hmotnost....viz PS 120/200/300 na strana 25 Údaje o výkonu V / 25 A V případě hydraulického ventilátoru... je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min VÝHODY VE SROVNÁNÍ S NAŠÍM STANDARDEM - SÉRIÍ PS - Všechny díly pokryté prachem (kromě HG) s KTL povrstvením (automobilový standard) - Normované díly (šrouby, příložky, matice atd.), mísič, seřízení kartáče z ušlechtilé oceli - Kryt výsevní hřídele s polyuretanem (vzduchotěsný a odolný proti korozi) - Utěsněné výpusti k hadicím - Utěsněná příruba ložiska (krycí deska pro výsevní hřídel) - Výsevní hřídel utěsněná na straně motoru - Víko nádoby utěsněné - Výsevní hřídel povrstvená hliníkem - Je možné vynášení hnojiv, mikrogranulátů, pesticidů a meziplodin Utěsněné výpusti Mísič z ušlechtilé oceli Utěsněná krycí deska secí hřídele Kryt výsevní hřídele s polyuretanem - Kompletní secí zařízení s hadicemi (25 m) odolné proti korozi - Dávkovací válec pro jemné osivo (jemná semena, mikrogranuláty atd.) - Dávkovací válec Flex20 pro hrubé osivo (hnojivo, hrášek atd.) - Mísič z ušlechtilé oceli - Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači - Skluz výsevku odolný proti korozi, sáček na výsevek - Opěrná deska (pozinkovaná) - 8 odrážecích plechů z ušlechtilé oceli & 4 ks pozinkovaných 6hranných tyčí (k montáži odrážecích plechů) pro řadu PS Standard (viz s. 25) Dávkovací válec jemná Dávkovací válec Flex20

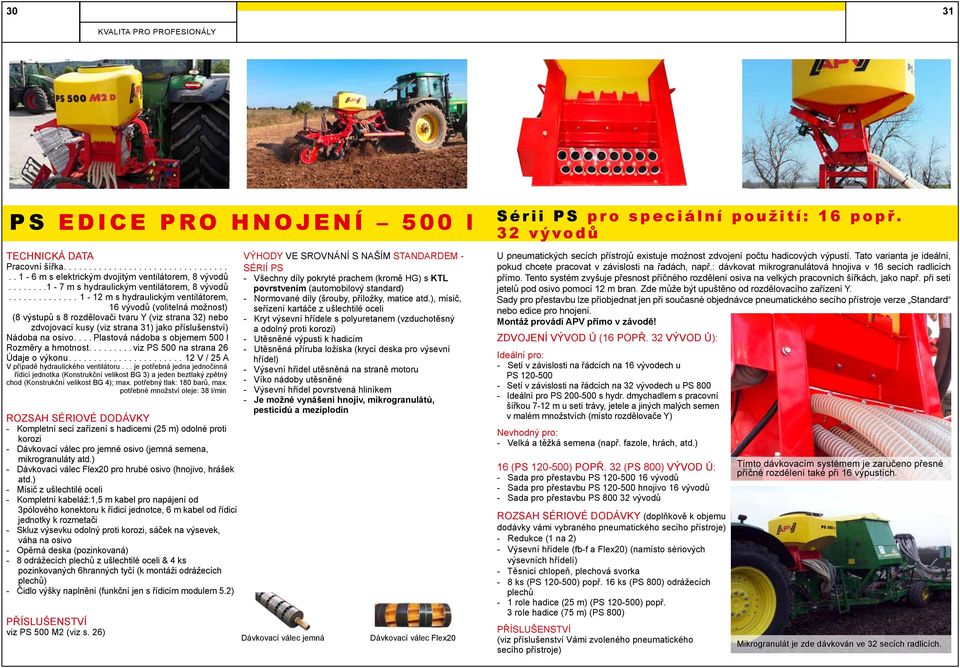

16 30 31 PS edice pro hnojení 500 l Pracovní šířka m s elektrickým dvojitým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 16 vývodů (volitelná možnost) (8 výstupů s 8 rozdělovači tvaru Y (viz strana 32) nebo zdvojovací kusy (viz strana 31) jako příslušenství) Nádoba na osivo....plastová nádoba s objemem 500 l Rozměry a hmotnost....viz PS 500 na strana 26 Údaje o výkonu V / 25 A V případě hydraulického ventilátoru... je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min - Kompletní secí zařízení s hadicemi (25 m) odolné proti korozi - Dávkovací válec pro jemné osivo (jemná semena, mikrogranuláty atd.) - Dávkovací válec Flex20 pro hrubé osivo (hnojivo, hrášek atd.) - Mísič z ušlechtilé oceli - Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači - Skluz výsevku odolný proti korozi, sáček na výsevek, váha na osivo - Opěrná deska (pozinkovaná) - 8 odrážecích plechů z ušlechtilé oceli & 4 ks pozinkovaných 6hranných tyčí (k montáži odrážecích plechů) - Čidlo výšky naplnění (funkční jen s řídicím modulem 5.2) viz PS 500 M2 (viz s. 26) VÝHODY VE SROVNÁNÍ S NAŠÍM STANDARDEM - SÉRIÍ PS - Všechny díly pokryté prachem (kromě HG) s KTL povrstvením (automobilový standard) - Normované díly (šrouby, příložky, matice atd.), mísič, seřízení kartáče z ušlechtilé oceli - Kryt výsevní hřídele s polyuretanem (vzduchotěsný a odolný proti korozi) - Utěsněné výpusti k hadicím - Utěsněná příruba ložiska (krycí deska pro výsevní hřídel) - Výsevní hřídel utěsněná na straně motoru - Víko nádoby utěsněné - Výsevní hřídel povrstvená hliníkem - Je možné vynášení hnojiv, mikrogranulátů, pesticidů a meziplodin Dávkovací válec jemná Dávkovací válec Flex20 Sérii PS pro speciální použití: 16 popř. 32 vývodů U pneumatických secích přístrojů existuje možnost zdvojení počtu hadicových výpustí. Tato varianta je ideální, pokud chcete pracovat v závislosti na řadách, např.: dávkovat mikrogranulátová hnojiva v 16 secích radlicích přímo. Tento systém zvyšuje přesnost příčného rozdělení osiva na velkých pracovních šířkách, jako např. při setí jetelů pod osivo pomocí 12 m bran. Zde může být upuštěno od rozdělovacího zařízení Y. Sady pro přestavbu lze přiobjednat jen při současné objednávce pneumatického secího přístroje verze Standard nebo edice pro hnojení. Montáž provádí APV přímo v závodě! Zdvojení vývod ů (16 popř. 32 vývod ů): Ideální pro: - Setí v závislosti na řádcích na 16 vývodech u PS Setí v závislosti na řádcích na 32 vývodech u PS Ideální pro PS s hydr. dmychadlem s pracovní šířkou 7-12 m u setí trávy, jetele a jiných malých semen v malém množstvích (místo rozdělovače Y) Nevhodný pro: - Velká a těžká semena (např. fazole, hrách, atd.) 16 (PS ) popř. 32 (PS 800) vývod ů: - Sada pro přestavbu PS vývodů - Sada pro přestavbu PS hnojivo 16 vývodů - Sada pro přestavbu PS vývodů (doplňkově k objemu dodávky vámi vybraného pneumatického secího přístroje) - Redukce (1 na 2) - Výsevní hřídele (fb-f a Flex20) (namísto sériových výsevních hřídelí) - Těsnicí chlopeň, plechová svorka - 8 ks (PS ) popř. 16 ks (PS 800) odrážecích plechů - 1 role hadice (25 m) (PS ) popř. 3 role hadice (75 m) (PS 800) (viz příslušenství Vámi zvoleného pneumatického secího přístroje) Tímto dávkovacím systémem je zaručeno přesné příčné rozdělení také při 16 výpustích. Mikrogranulát je zde dávkován ve 32 secích radlicích.

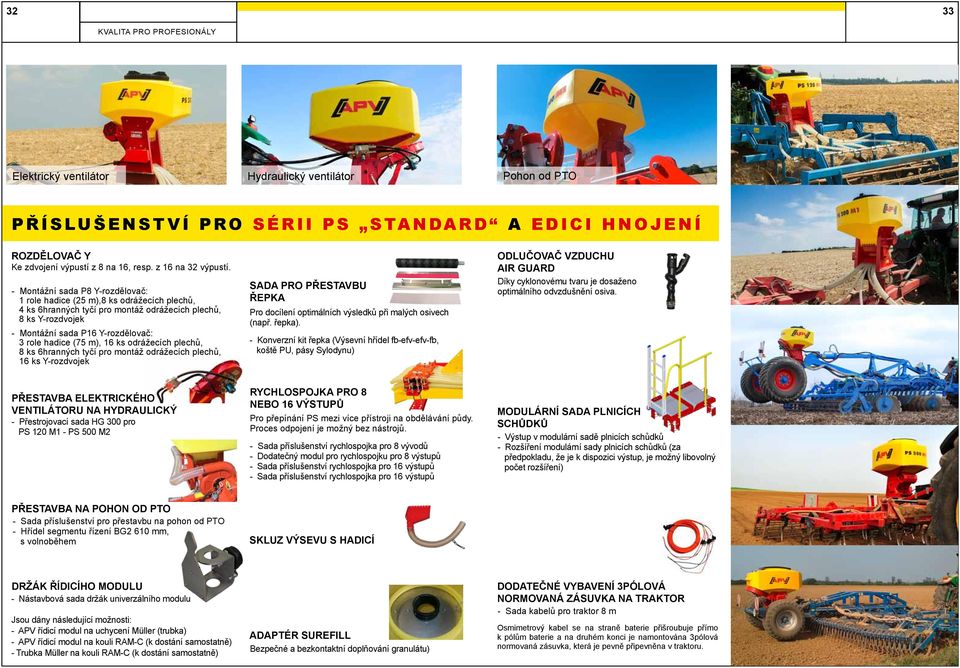

17 32 33 Elektrický ventilátor Hydraulický ventilátor Pohon od PTO Příslušenství pro Sérii PS Standard A edici hnojení Rozdělovač Y Ke zdvojení výpustí z 8 na 16, resp. z 16 na 32 výpustí. - Montážní sada P8 Y-rozdělovač: 1 role hadice (25 m),8 ks odrážecích plechů, 4 ks 6hranných tyčí pro montáž odrážecích plechů, 8 ks Y-rozdvojek - Montážní sada P16 Y-rozdělovač: 3 role hadice (75 m), 16 ks odrážecích plechů, 8 ks 6hranných tyčí pro montáž odrážecích plechů, 16 ks Y-rozdvojek SADA PRO PŘESTAVBU řepka Pro docílení optimálních výsledků při malých osivech (např. řepka). - Konverzní kit řepka (Výsevní hřídel fb-efv-efv-fb, koště PU, pásy Sylodynu) Odlučovač vzduchu Air Guard Díky cyklonovému tvaru je dosaženo optimálního odvzdušnění osiva. PŘESTAVBA ELEKTRICKÉHO VENTILÁTORU NA HYDRAULICKÝ - Přestrojovací sada HG 300 pro PS 120 M1 - PS 500 M2 RYCHLOSPOJKA PRO 8 NEBO 16 VÝSTUPŮ Pro přepínání PS mezi více přístroji na obdělávání půdy. Proces odpojení je možný bez nástrojů. - Sada příslušenství rychlospojka pro 8 vývodů - Dodatečný modul pro rychlospojku pro 8 výstupů - Sada příslušenství rychlospojka pro 16 výstupů - Sada příslušenství rychlospojka pro 16 výstupů MODULÁRNÍ SADA PLNICÍCH SCHŮDKŮ - Výstup v modulární sadě plnicích schůdků - Rozšíření modulární sady plnicích schůdků (za předpokladu, že je k dispozici výstup, je možný libovolný počet rozšíření) PŘESTAVBA NA POHON OD PTO - Sada příslušenství pro přestavbu na pohon od PTO - Hřídel segmentu řízení BG2 610 mm, s volnoběhem Skluz výsevu s hadicí DRŽÁK ŘÍDICÍHO MODULU - Nástavbová sada držák univerzálního modulu Jsou dány následující možnosti: - APV řídicí modul na uchycení Müller (trubka) - APV řídicí modul na kouli RAM-C (k dostání samostatně) - Trubka Müller na kouli RAM-C (k dostání samostatně) Adaptér surefill Bezpečné a bezkontaktní doplňování granulátu) DODATEČNÉ VYBAVENÍ 3PÓLOVÁ NORMOVANÁ ZÁSUVKA NA TRAKTOR - Sada kabelů pro traktor 8 m Osmimetrový kabel se na straně baterie přišroubuje přímo k pólům baterie a na druhém konci je namontována 3pólová normovaná zásuvka, která je pevně připevněna v traktoru.

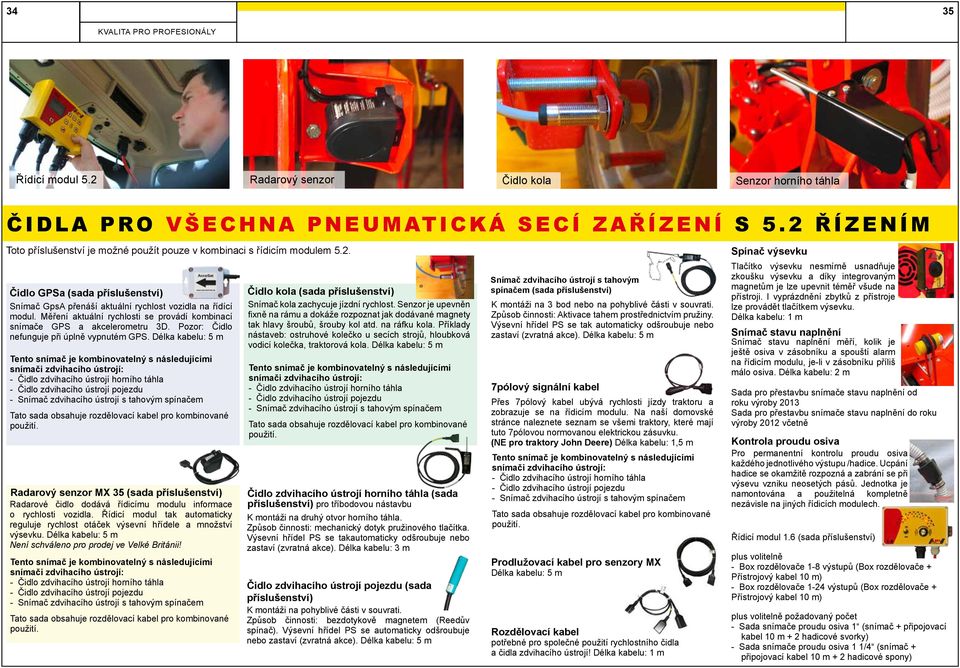

18 34 35 Řídicí modul 5.2 Radarový senzor Čidlo kola Senzor horního táhla Čidla pro VŠECHNA pneumatická secí zařízení s 5.2 řízením Toto příslušenství je možné použít pouze v kombinaci s řídicím modulem 5.2. Čidlo GPSa (sada příslušenství) Snímač GpsA přenáší aktuální rychlost vozidla na řídící modul. Měření aktuální rychlosti se provádí kombinací snímače GPS a akcelerometru 3D. Pozor: Čidlo nefunguje při úplně vypnutém GPS. Délka kabelu: 5 m Tento snímač je kombinovatelný s následujícími snímači zdvihacího ústrojí: - Čidlo zdvihacího ústrojí horního táhla - Čidlo zdvihacího ústrojí pojezdu - Snímač zdvihacího ústrojí s tahovým spínačem Tato sada obsahuje rozdělovací kabel pro kombinované použití. Radarový senzor MX 35 (sada příslušenství) Radarové čidlo dodává řídicímu modulu informace o rychlosti vozidla. Řídicí modul tak automaticky reguluje rychlost otáček výsevní hřídele a množství výsevku. Délka kabelu: 5 m Není schváleno pro prodej ve Velké Británii! Tento snímač je kombinovatelný s následujícími snímači zdvihacího ústrojí: - Čidlo zdvihacího ústrojí horního táhla - Čidlo zdvihacího ústrojí pojezdu - Snímač zdvihacího ústrojí s tahovým spínačem Tato sada obsahuje rozdělovací kabel pro kombinované použití. čidlo kola (sada příslušenství) Snímač kola zachycuje jízdní rychlost. Senzor je upevněn fixně na rámu a dokáže rozpoznat jak dodávané magnety tak hlavy šroubů, šrouby kol atd. na ráfku kola. Příklady nástaveb: ostruhové kolečko u secích strojů, hloubková vodicí kolečka, traktorová kola. Délka kabelu: 5 m Tento snímač je kombinovatelný s následujícími snímači zdvihacího ústrojí: - Čidlo zdvihacího ústrojí horního táhla - Čidlo zdvihacího ústrojí pojezdu - Snímač zdvihacího ústrojí s tahovým spínačem Tato sada obsahuje rozdělovací kabel pro kombinované použití. Čidlo zdvihacího ústrojí horního táhla (sada příslušenství) pro tříbodovou nástavbu K montáži na druhý otvor horního táhla. Způsob činnosti: mechanický dotyk pružinového tlačítka. Výsevní hřídel PS se takautomaticky odšroubuje nebo zastaví (zvratná akce). Délka kabelu: 3 m Čidlo zdvihacího ústrojí pojezdu (sada příslušenství) K montáži na pohyblivé části v souvrati. Způsob činnosti: bezdotykově magnetem (Reedův spínač). Výsevní hřídel PS se automaticky odšroubuje nebo zastaví (zvratná akce). Délka kabelu: 5 m Snímač zdvihacího ústrojí s tahovým spínačem (sada příslušenství) K montáži na 3 bod nebo na pohyblivé části v souvrati. Způsob činnosti: Aktivace tahem prostřednictvím pružiny. Výsevní hřídel PS se tak automaticky odšroubuje nebo zastaví (zvratná akce). Délka kabelu: 5 m 7pólový signální kabel Přes 7pólový kabel ubývá rychlosti jízdy traktoru a zobrazuje se na řídicím modulu. Na naší domovské stránce naleznete seznam se všemi traktory, které mají tuto 7pólovou normovanou elektrickou zásuvku. (NE pro traktory John Deere) Délka kabelu: 1,5 m Tento snímač je kombinovatelný s následujícími snímači zdvihacího ústrojí: - Čidlo zdvihacího ústrojí horního táhla - Čidlo zdvihacího ústrojí pojezdu - Snímač zdvihacího ústrojí s tahovým spínačem Tato sada obsahuje rozdělovací kabel pro kombinované použití. Prodlužovací kabel pro senzory MX Délka kabelu: 5 m Rozdělovací kabel potřebné pro společné použití rychlostního čidla a čidla zdvihacího ústrojí! Délka kabelu: 1 m Spínač výsevku Tlačítko výsevku nesmírně usnadňuje zkoušku výsevku a díky integrovaným magnetům je lze upevnit téměř všude na přístroji. I vyprázdnění zbytků z přístroje lze provádět tlačítkem výsevku. Délka kabelu: 1 m Snímač stavu naplnění Snímač stavu naplnění měří, kolik je ještě osiva v zásobníku a spouští alarm na řídicím modulu, je-li v zásobníku příliš málo osiva. Délka kabelu: 2 m Sada pro přestavbu snímače stavu naplnění od roku výroby 2013 Sada pro přestavbu snímače stavu naplnění do roku výroby 2012 včetně Kontrola proudu osiva Pro permanentní kontrolu proudu osiva každého jednotlivého výstupu /hadice. Ucpání hadice se okamžitě rozpozná a zabrání se při výsevu vzniku neosetých pásů. Jednotka je namontována a použitelná kompletně nezávisle na jiných řídicích modulech. Řídicí modul 1.6 (sada příslušenství) plus volitelně - Box rozdělovače 1-8 výstupů (Box rozdělovače + Přístrojový kabel 10 m) - Box rozdělovače 1-24 výstupů (Box rozdělovače + Přístrojový kabel 10 m) plus volitelně požadovaný počet - Sada snímače proudu osiva 1 (snímač + připojovací kabel 10 m + 2 hadicové svorky) - Sada snímače proudu osiva 1 1/4 (snímač + připojovací kabel 10 m + 2 hadicové spony)
