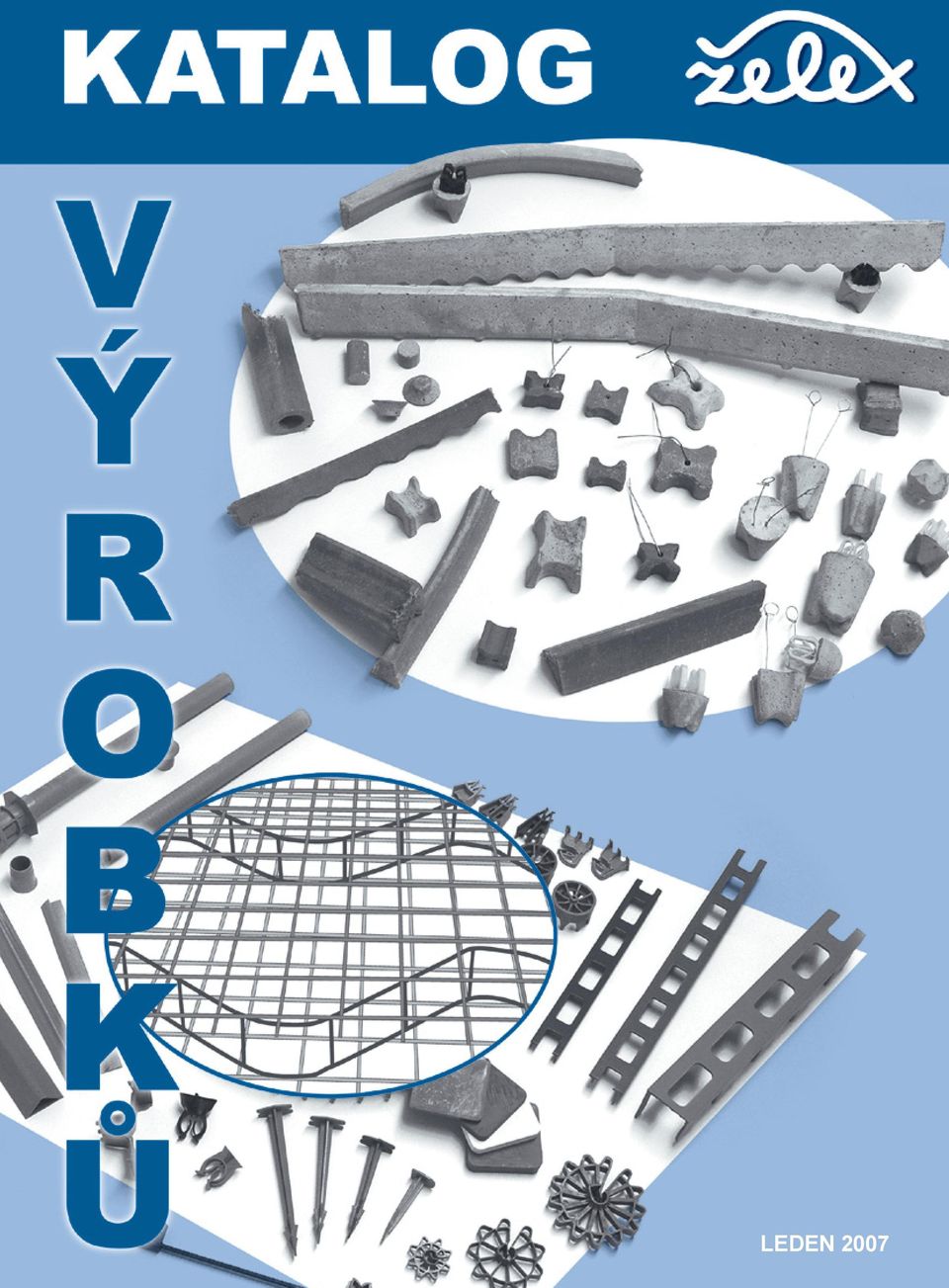

1 LEDEN 2007

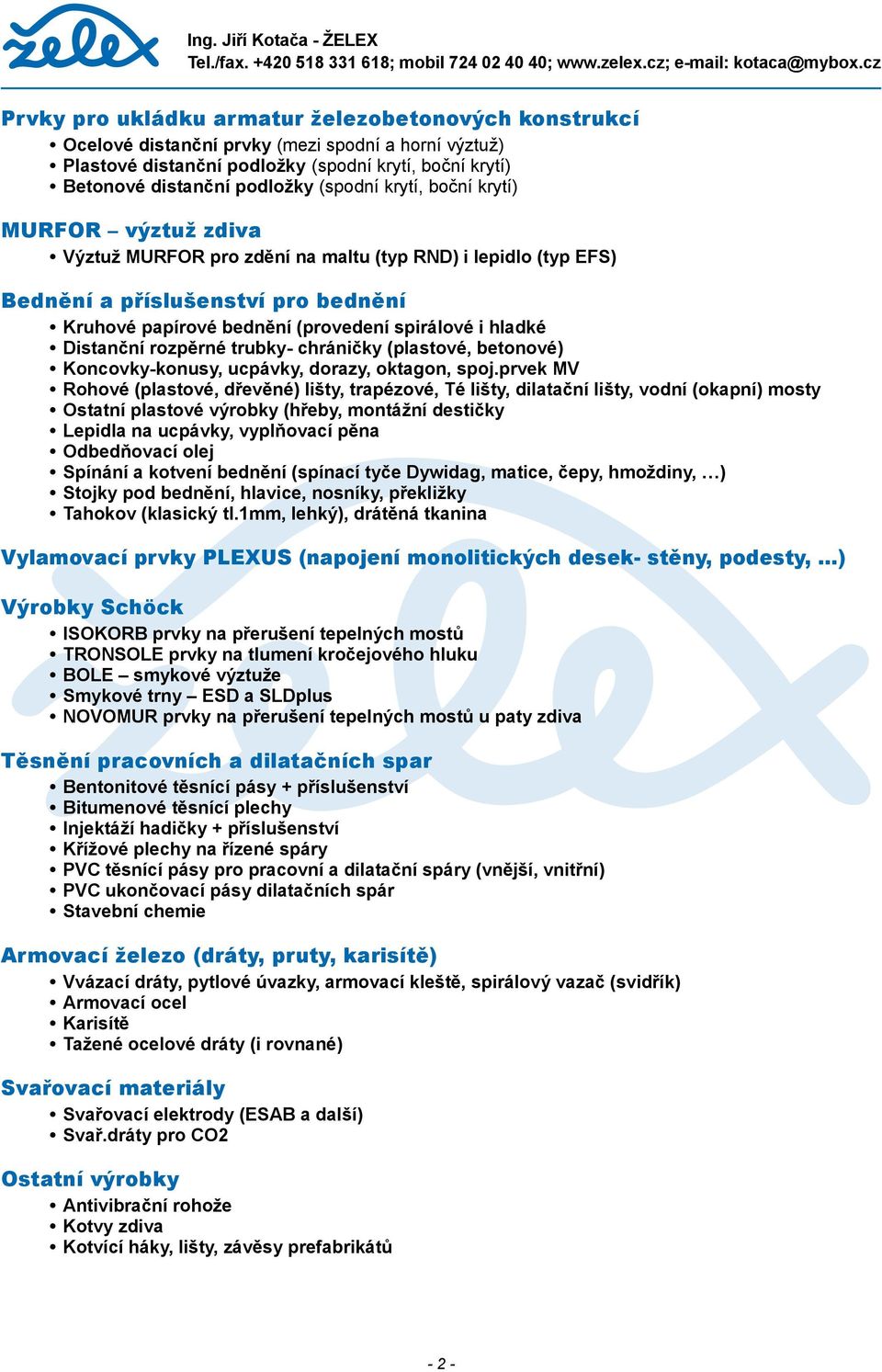

2 Prvky pro ukládku armatur železobetonových konstrukcí Ocelové distanční prvky (mezi spodní a horní výztuž) Plastové distanční podložky (spodní krytí, boční krytí) Betonové distanční podložky (spodní krytí, boční krytí) MURFOR výztuž zdiva Výztuž MURFOR pro zdění na maltu (typ RND) i lepidlo (typ EFS) Bednění a příslušenství pro bednění Kruhové papírové bednění (provedení spirálové i hladké Distanční rozpěrné trubky- chráničky (plastové, betonové) Koncovky-konusy, ucpávky, dorazy, oktagon, spoj.prvek MV Rohové (plastové, dřevěné) lišty, trapézové, Té lišty, dilatační lišty, vodní (okapní) mosty Ostatní plastové výrobky (hřeby, montážní destičky Lepidla na ucpávky, vyplňovací pěna Odbedňovací olej Spínání a kotvení bednění (spínací tyče Dywidag, matice, čepy, hmoždiny, ) Stojky pod bednění, hlavice, nosníky, překližky Tahokov (klasický tl.1mm, lehký), drátěná tkanina Vylamovací prvky PLEXUS (napojení monolitických desek- stěny, podesty, ) Výrobky Schöck ISOKORB prvky na přerušení tepelných mostů TRONSOLE prvky na tlumení kročejového hluku BOLE smykové výztuže Smykové trny ESD a SLDplus NOVOMUR prvky na přerušení tepelných mostů u paty zdiva Těsnění pracovních a dilatačních spar Bentonitové těsnící pásy + příslušenství Bitumenové těsnící plechy Injektáží hadičky + příslušenství Křížové plechy na řízené spáry PVC těsnící pásy pro pracovní a dilatační spáry (vnější, vnitřní) PVC ukončovací pásy dilatačních spár Stavební chemie Armovací železo (dráty, pruty, karisítě) Vvázací dráty, pytlové úvazky, armovací kleště, spirálový vazač (svidřík) Armovací ocel Karisítě Tažené ocelové dráty (i rovnané) Svařovací materiály Svařovací elektrody (ESAB a další) Svař.dráty pro CO2 Ostatní výrobky Antivibrační rohože Kotvy zdiva Kotvící háky, lišty, závěsy prefabrikátů - 2 -

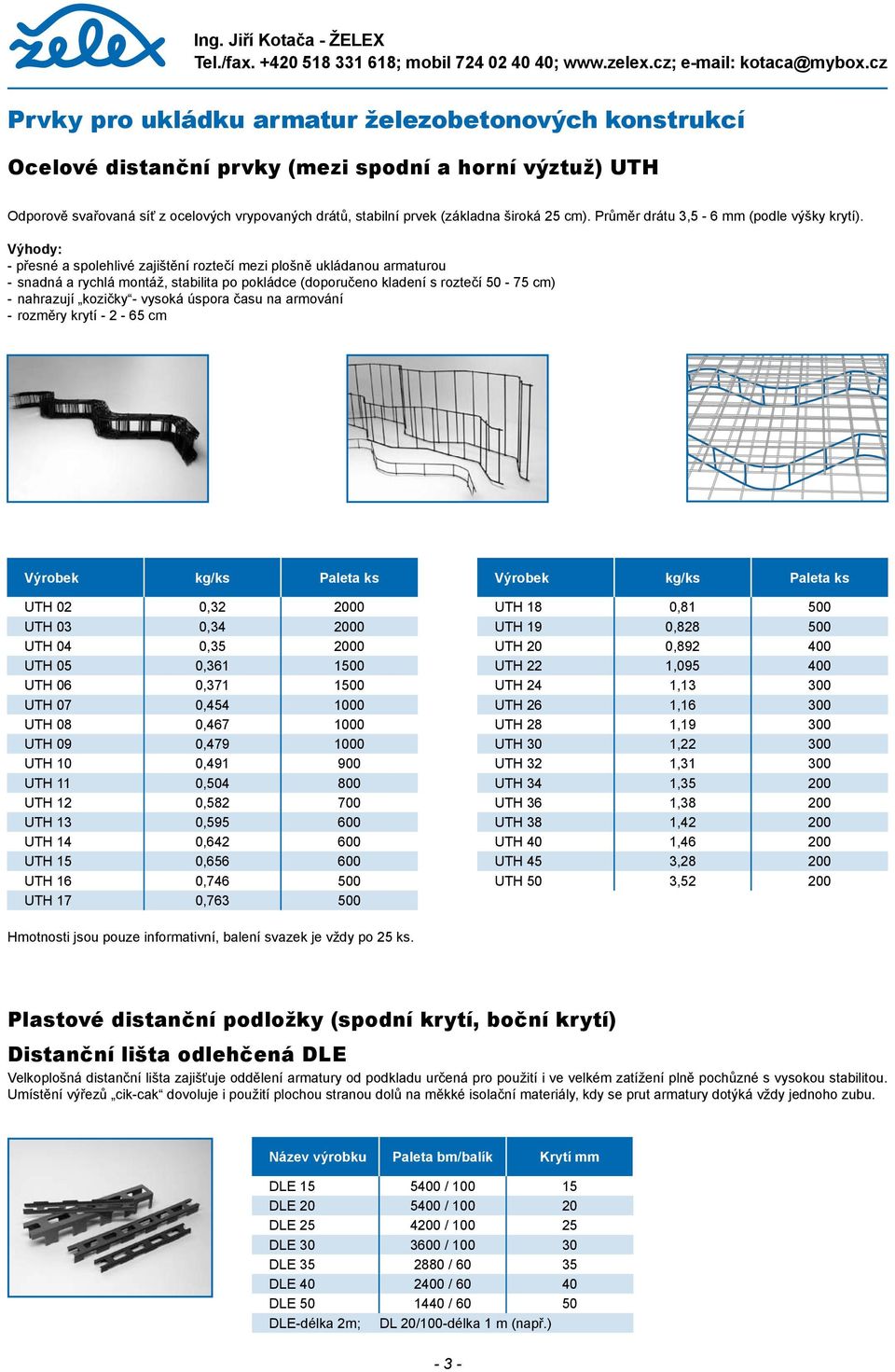

3 Prvky pro ukládku armatur železobetonových konstrukcí Ocelové distanční prvky (mezi spodní a horní výztuž) UTH Odporově svařovaná síť z ocelových vrypovaných drátů, stabilní prvek (základna široká 25 cm). Průměr drátu 3,5-6 mm (podle výšky krytí). Výhody: - přesné a spolehlivé zajištění roztečí mezi plošně ukládanou armaturou - snadná a rychlá montáž, stabilita po pokládce (doporučeno kladení s roztečí cm) - nahrazují kozičky - vysoká úspora času na armování - rozměry krytí cm Výrobek kg/ks Paleta ks UTH 02 0, UTH 03 0, UTH 04 0, UTH 05 0, UTH 06 0, UTH 07 0, UTH 0 0, UTH 0 0,47 00 UTH 0,41 00 UTH 11 0, UTH 12 0, UTH 13 0, UTH 14 0, UTH 0, UTH 16 0, UTH 17 0, Výrobek kg/ks Paleta ks UTH 1 0,1 500 UTH 1 0,2 500 UTH 20 0,2 400 UTH 22 1, UTH 24 1, UTH 26 1, UTH 2 1,1 300 UTH 30 1, UTH 32 1, UTH 34 1, UTH 36 1,3 200 UTH 3 1, UTH 40 1, UTH 45 3,2 200 UTH 50 3, Hmotnosti jsou pouze informativní, balení svazek je vždy po 25 ks. Plastové distanční podložky (spodní krytí, boční krytí) Distanční lišta odlehčená DLE Velkoplošná distanční lišta zajišťuje oddělení armatury od podkladu určená pro použití i ve velkém zatížení plně pochůzné s vysokou stabilitou. Umístění výřezů cik-cak dovoluje i použití plochou stranou dolů na měkké isolační materiály, kdy se prut armatury dotýká vždy jednoho zubu. Název výrobku Paleta bm/balík Krytí mm DLE 5400 / 0 DLE / 0 20 DLE / 0 25 DLE / 0 30 DLE / DLE / DLE / DLE-délka 2m; DL 20/0-délka 1 m (např.) - 3 -

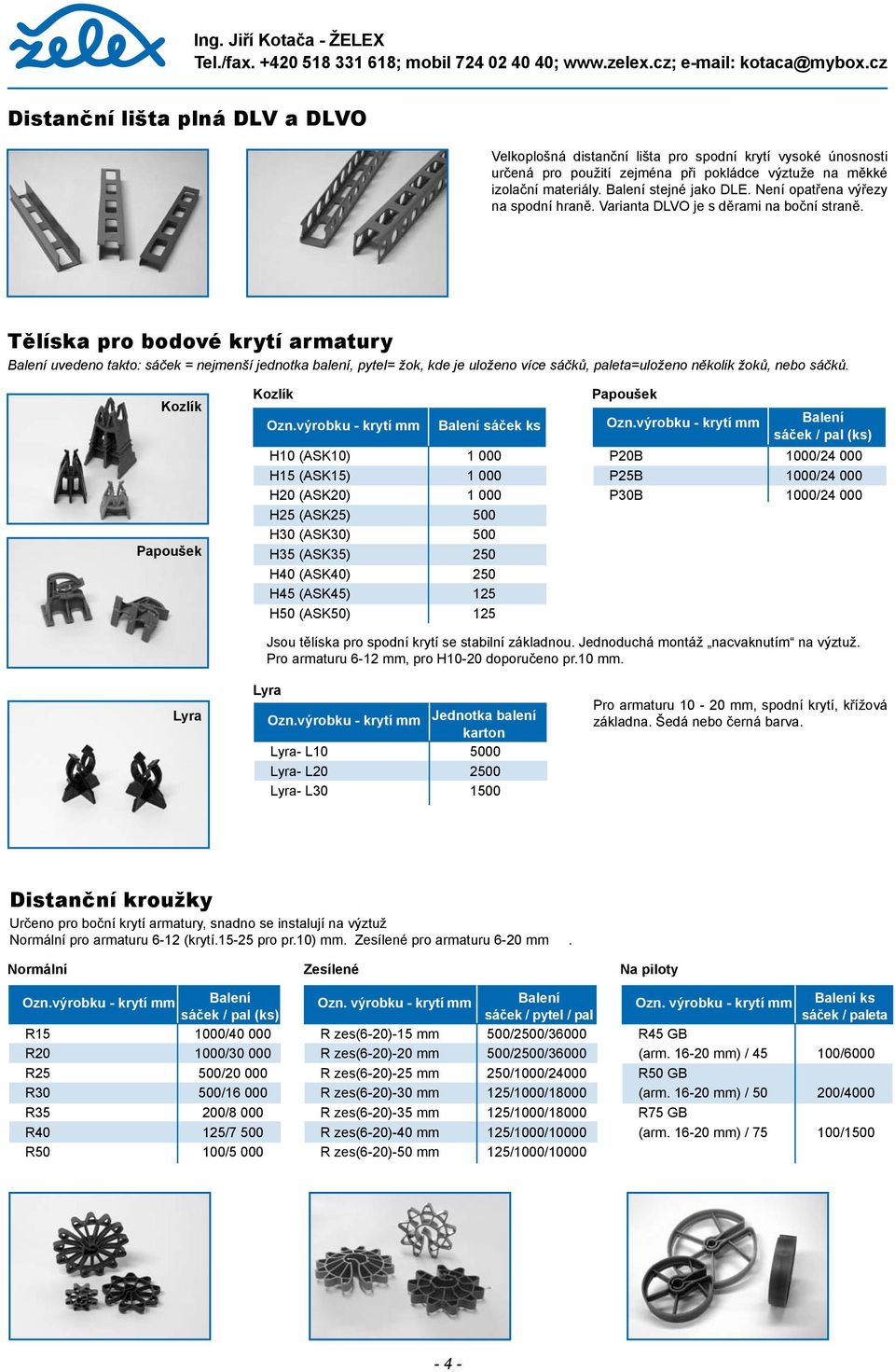

4 Distanční lišta plná DLV a DLVO Velkoplošná distanční lišta pro spodní krytí vysoké únosnosti určená pro použití zejména při pokládce výztuže na měkké izolační materiály. Balení stejné jako DLE. Není opatřena výřezy na spodní hraně. Varianta DLVO je s děrami na boční straně. Tělíska pro bodové krytí armatury Balení uvedeno takto: sáček = nejmenší jednotka balení, pytel= žok, kde je uloženo více sáčků, paleta=uloženo několik žoků, nebo sáčků. Kozlík Papoušek Kozlík Ozn.výrobku - krytí mm Balení sáček ks H (ASK) H (ASK) H20 (ASK20) H25 (ASK25) 500 H30 (ASK30) 500 H35 (ASK35) 250 H40 (ASK40) 250 H45 (ASK45) 125 H50 (ASK50) 125 Papoušek Ozn.výrobku - krytí mm Balení sáček / pal (ks) P20B 00/ P25B 00/ P30B 00/ Jsou tělíska pro spodní krytí se stabilní základnou. Jednoduchá montáž nacvaknutím na výztuž. Pro armaturu 6-12 mm, pro H-20 doporučeno pr. mm. Lyra Lyra Ozn.výrobku - krytí mm Jednotka balení karton Lyra- L 5000 Lyra- L Lyra- L30 00 Pro armaturu - 20 mm, spodní krytí, křížová základna. Šedá nebo černá barva. Distanční kroužky Určeno pro boční krytí armatury, snadno se instalují na výztuž Normální pro armaturu 6-12 (krytí.-25 pro pr.) mm. Zesílené pro armaturu 6-20 mm. Normální Zesílené Na piloty Ozn.výrobku - krytí mm Balení sáček / pal (ks) R 00/ R20 00/ R25 500/ R30 500/ R35 200/ 000 R40 125/7 500 R50 0/5 000 Ozn. výrobku - krytí mm Balení sáček / pytel / pal R zes(6-20)- mm 500/2500/36000 R zes(6-20)-20 mm 500/2500/36000 R zes(6-20)-25 mm 250/00/24000 R zes(6-20)-30 mm 125/00/00 R zes(6-20)-35 mm 125/00/00 R zes(6-20)-40 mm 125/00/000 R zes(6-20)-50 mm 125/00/000 Ozn. výrobku - krytí mm Balení ks sáček / paleta R45 GB (arm mm) / 45 0/6000 R50 GB (arm mm) / /4000 R75 GB (arm mm) / 75 0/00-4 -

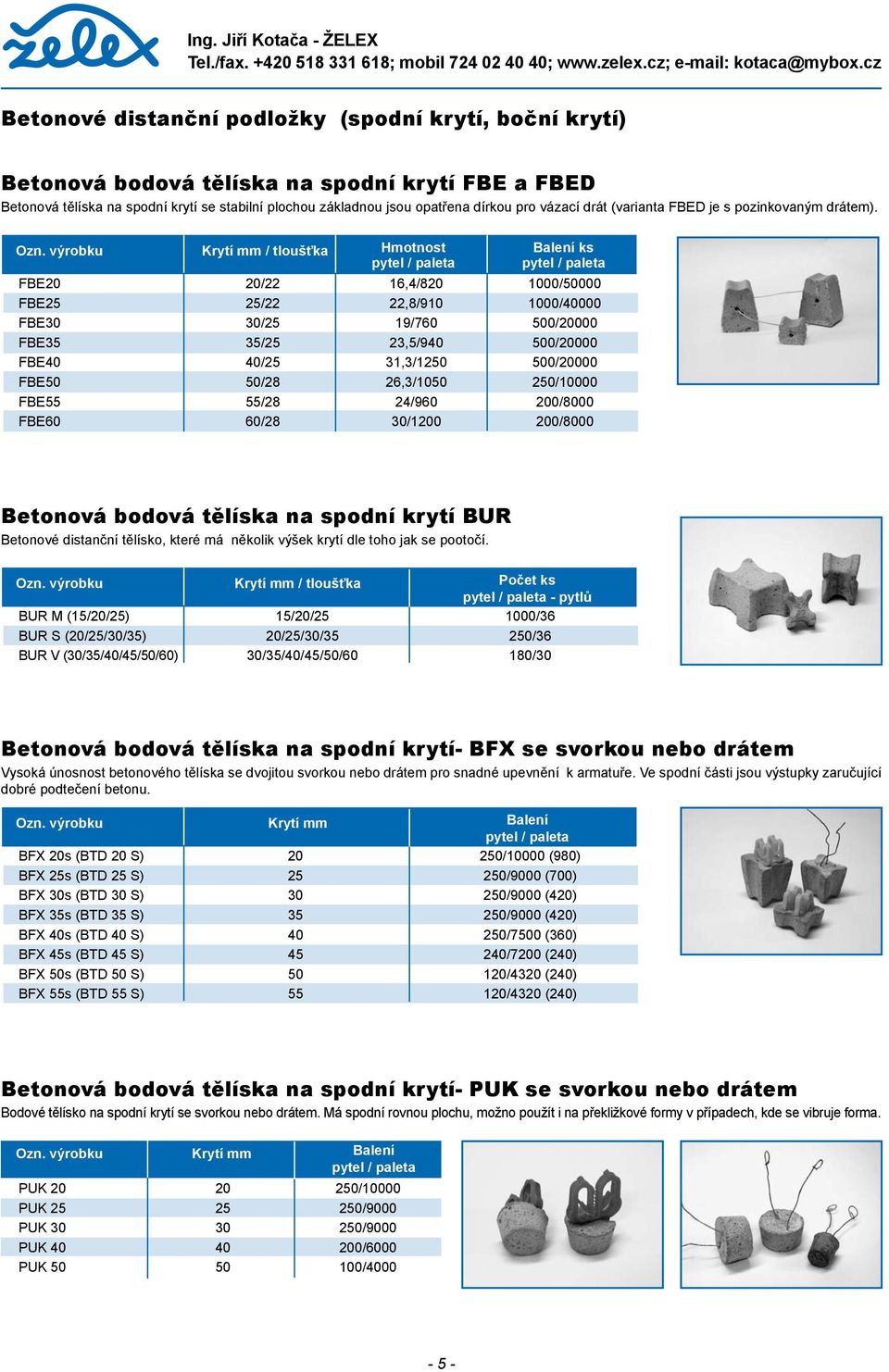

5 Betonové distanční podložky (spodní krytí, boční krytí) Betonová bodová tělíska na spodní krytí FBE a FBED Betonová tělíska na spodní krytí se stabilní plochou základnou jsou opatřena dírkou pro vázací drát (varianta FBED je s pozinkovaným drátem). Ozn. výrobku Krytí mm / tloušťka Hmotnost Balení ks pytel / paleta pytel / paleta FBE20 20/22 16,4/20 00/50000 FBE25 25/22 22,/ 00/40000 FBE30 30/25 1/ /20000 FBE35 35/25 23,5/40 500/20000 FBE40 40/25 31,3/ /20000 FBE50 50/2 26,3/50 250/000 FBE55 55/2 24/60 200/000 FBE60 60/2 30/0 200/000 Betonová bodová tělíska na spodní krytí BUR Betonové distanční tělísko, které má několik výšek krytí dle toho jak se pootočí. Ozn. výrobku Krytí mm / tloušťka Počet ks pytel / paleta - pytlů BUR M (/20/25) /20/25 00/36 BUR S (20/25/30/35) 20/25/30/35 250/36 BUR V (30/35/40/45/50/60) 30/35/40/45/50/60 /30 Betonová bodová tělíska na spodní krytí- BFX se svorkou nebo drátem Vysoká únosnost betonového tělíska se dvojitou svorkou nebo drátem pro snadné upevnění k armatuře. Ve spodní části jsou výstupky zaručující dobré podtečení betonu. Ozn. výrobku Krytí mm Balení pytel / paleta BFX 20s (BTD 20 S) /000 (0) BFX 25s (BTD 25 S) /000 (700) BFX 30s (BTD 30 S) /000 (420) BFX 35s (BTD 35 S) /000 (420) BFX 40s (BTD 40 S) /7500 (360) BFX 45s (BTD 45 S) /7200 (240) BFX 50s (BTD 50 S) 50 /4320 (240) BFX 55s (BTD 55 S) 55 /4320 (240) Betonová bodová tělíska na spodní krytí- PUK se svorkou nebo drátem Bodové tělísko na spodní krytí se svorkou nebo drátem. Má spodní rovnou plochu, možno použít i na překližkové formy v případech, kde se vibruje forma. Ozn. výrobku Krytí mm Balení pytel / paleta PUK /000 PUK /000 PUK /000 PUK /6000 PUK /

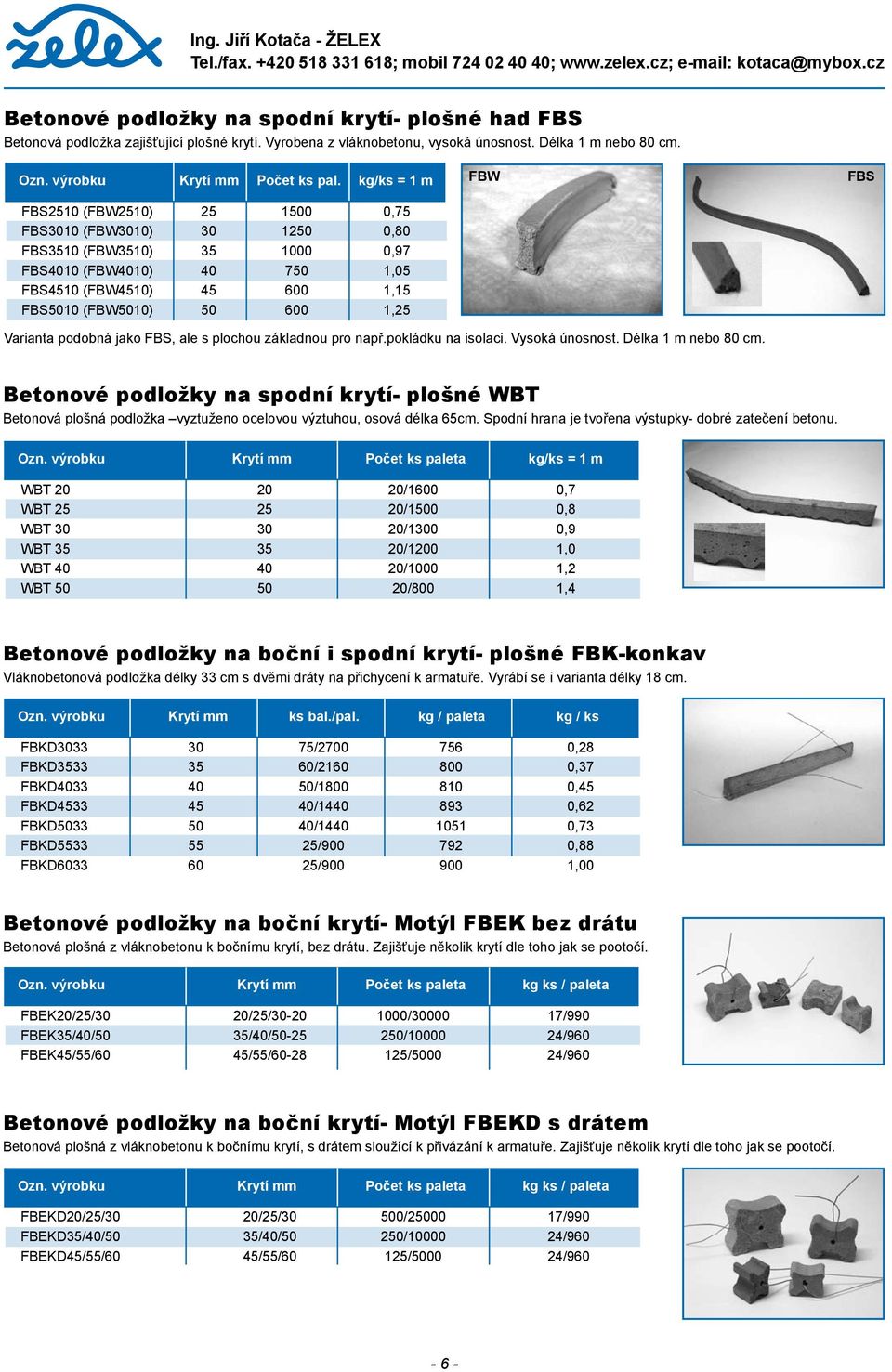

6 Betonové podložky na spodní krytí- plošné had FBS Betonová podložka zajišťující plošné krytí. Vyrobena z vláknobetonu, vysoká únosnost. Délka 1 m nebo 0 cm. Ozn. výrobku Krytí mm Počet ks pal. kg/ks = 1 m FBS25 (FBW25) ,75 FBS30 (FBW30) ,0 FBS35 (FBW35) ,7 FBS40 (FBW40) ,05 FBS45 (FBW45) , FBS50 (FBW50) ,25 FBW FBS Varianta podobná jako FBS, ale s plochou základnou pro např.pokládku na isolaci. Vysoká únosnost. Délka 1 m nebo 0 cm. Betonové podložky na spodní krytí- plošné WBT Betonová plošná podložka vyztuženo ocelovou výztuhou, osová délka 65cm. Spodní hrana je tvořena výstupky- dobré zatečení betonu. Ozn. výrobku Krytí mm Počet ks paleta kg/ks = 1 m WBT /1600 0,7 WBT /00 0, WBT /1300 0, WBT /0 1,0 WBT /00 1,2 WBT /00 1,4 Betonové podložky na boční i spodní krytí- plošné FBK-konkav Vláknobetonová podložka délky 33 cm s dvěmi dráty na přichycení k armatuře. Vyrábí se i varianta délky 1 cm. Ozn. výrobku Krytí mm ks bal./pal. kg / paleta kg / ks FBKD / ,2 FBKD / ,37 FBKD /0 0,45 FBKD / ,62 FBKD / ,73 FBKD / , FBKD / ,00 Betonové podložky na boční krytí- Motýl FBEK bez drátu Betonová plošná z vláknobetonu k bočnímu krytí, bez drátu. Zajišťuje několik krytí dle toho jak se pootočí. Ozn. výrobku Krytí mm Počet ks paleta kg ks / paleta FBEK20/25/30 20/25/ / /0 FBEK35/40/50 35/40/ /000 24/60 FBEK45/55/60 45/55/ / /60 Betonové podložky na boční krytí- Motýl FBEKD s drátem Betonová plošná z vláknobetonu k bočnímu krytí, s drátem sloužící k přivázání k armatuře. Zajišťuje několik krytí dle toho jak se pootočí. Ozn. výrobku Krytí mm Počet ks paleta kg ks / paleta FBEKD20/25/30 20/25/30 500/ /0 FBEKD35/40/50 35/40/50 250/000 24/60 FBEKD45/55/60 45/55/60 125/ /60-6 -

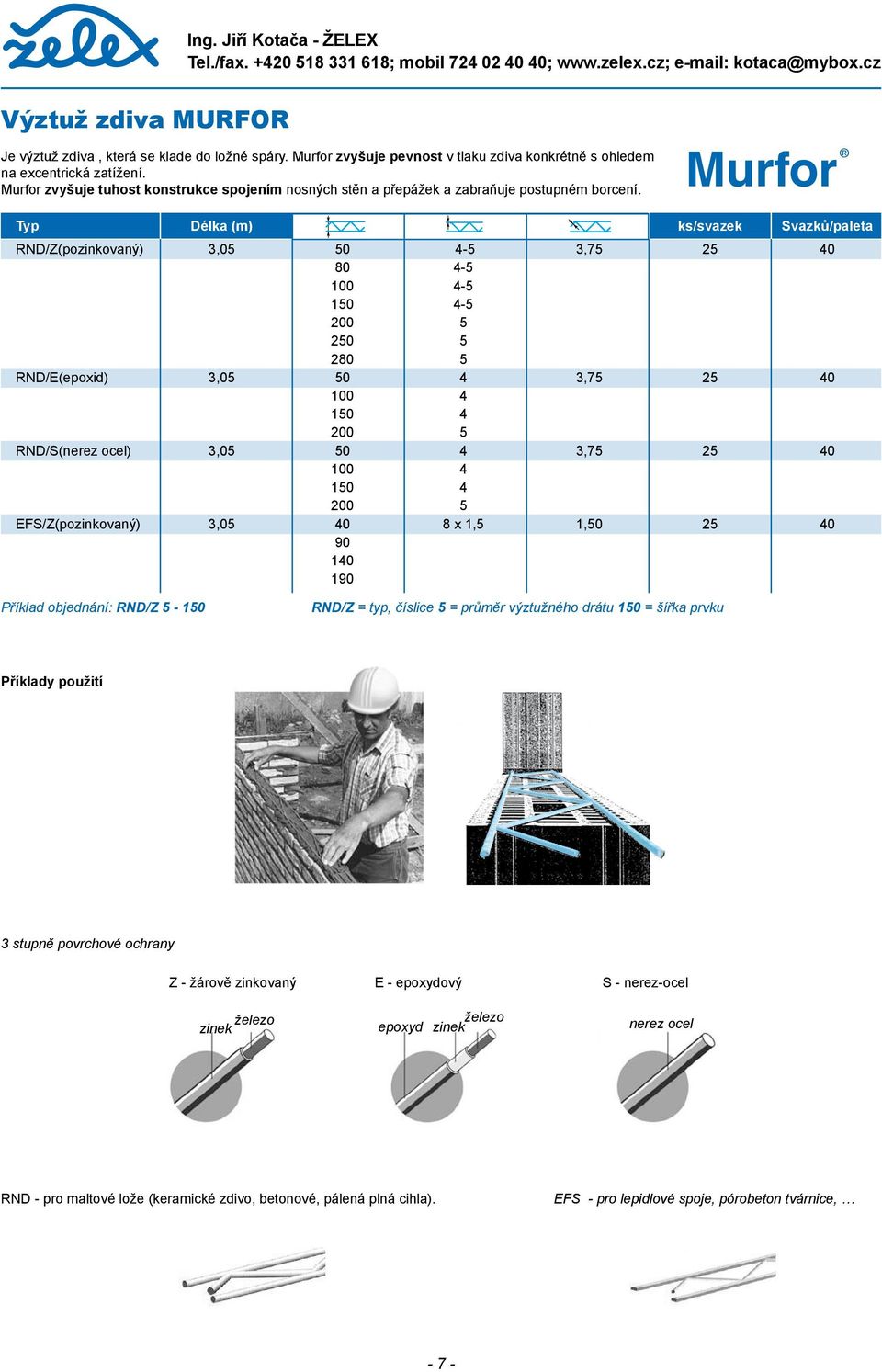

7 Výztuž zdiva MURFOR Je výztuž zdiva, která se klade do ložné spáry. Murfor zvyšuje pevnost v tlaku zdiva konkrétně s ohledem na excentrická zatížení. Murfor zvyšuje tuhost konstrukce spojením nosných stěn a přepážek a zabraňuje postupném borcení. Typ Délka (m) ks/svazek Svazků/paleta RND/Z(pozinkovaný) 3, , RND/E(epoxid) 3, , RND/S(nerez ocel) 3, , EFS/Z(pozinkovaný) 3,05 40 x 1,5 1, Příklad objednání: RND/Z 5-0 RND/Z = typ, číslice 5 = průměr výztužného drátu 0 = šířka prvku Příklady použití 3 stupně povrchové ochrany Z - žárově zinkovaný E - epoxydový S - nerez-ocel železo zinek epoxyd železo zinek nerez ocel RND - pro maltové lože (keramické zdivo, betonové, pálená plná cihla). EFS - pro lepidlové spoje, pórobeton tvárnice, - 7 -

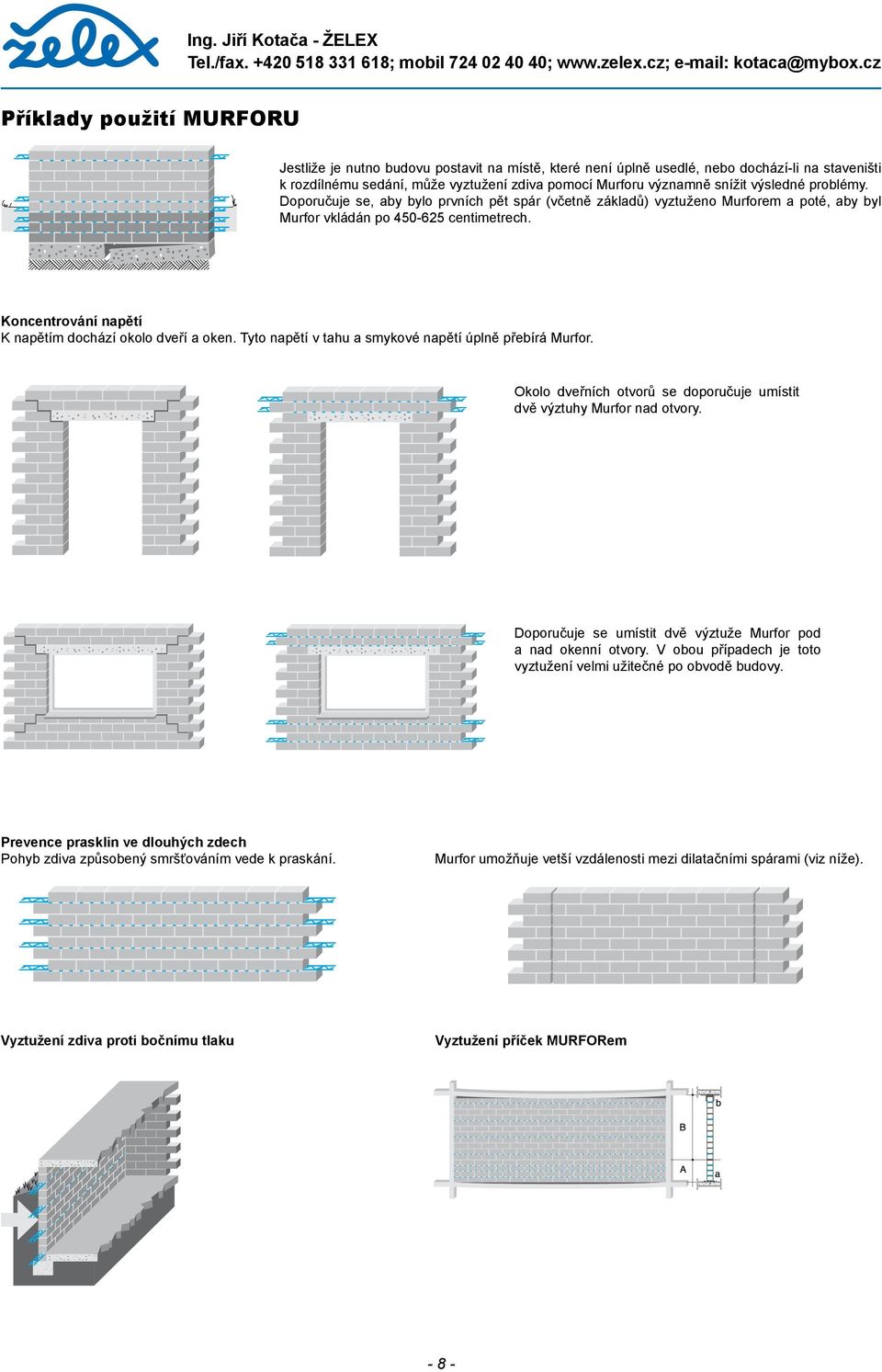

8 Příklady použití MURFORU Jestliže je nutno budovu postavit na místě, které není úplně usedlé, nebo dochází-li na staveništi k rozdílnému sedání, může vyztužení zdiva pomocí Murforu významně snížit výsledné problémy. Doporučuje se, aby bylo prvních pět spár (včetně základů) vyztuženo Murforem a poté, aby byl Murfor vkládán po centimetrech. Koncentrování napětí K napětím dochází okolo dveří a oken. Tyto napětí v tahu a smykové napětí úplně přebírá Murfor. Okolo dveřních otvorů se doporučuje umístit dvě výztuhy Murfor nad otvory. Doporučuje se umístit dvě výztuže Murfor pod a nad okenní otvory. V obou případech je toto vyztužení velmi užitečné po obvodě budovy. Prevence prasklin ve dlouhých zdech Pohyb zdiva způsobený smršťováním vede k praskání. Murfor umožňuje vetší vzdálenosti mezi dilatačními spárami (viz níže). Vyztužení zdiva proti bočnímu tlaku Vyztužení příček Murforem - -

9 Náhrada prefabrikovaných překladů pomocí Murforu a LHK kotvy Prefabrikované překlady vždy přinášejí rušivé fyzikální a estetické účinky na zdivo. Použití kovových překladů může vést k dalším problémům s korozí. Použití překladů vybavených Murforem těmto problémům předchází, a navíc je hospodárnější. Překladové háky LHK kotví spodní vrstvu překladu. Překladové háky LHK kotví spodní vrstvu překladu. Murfor v parapetu zabraňuje tvorbě prasklin. závěsy překladů pomocí MURFORU i závěsů lze nahradit překlady Spodní vrstvu zdiva nutno podepřít hranolem, který se později odstraní. Balení MURFORu paleta - -

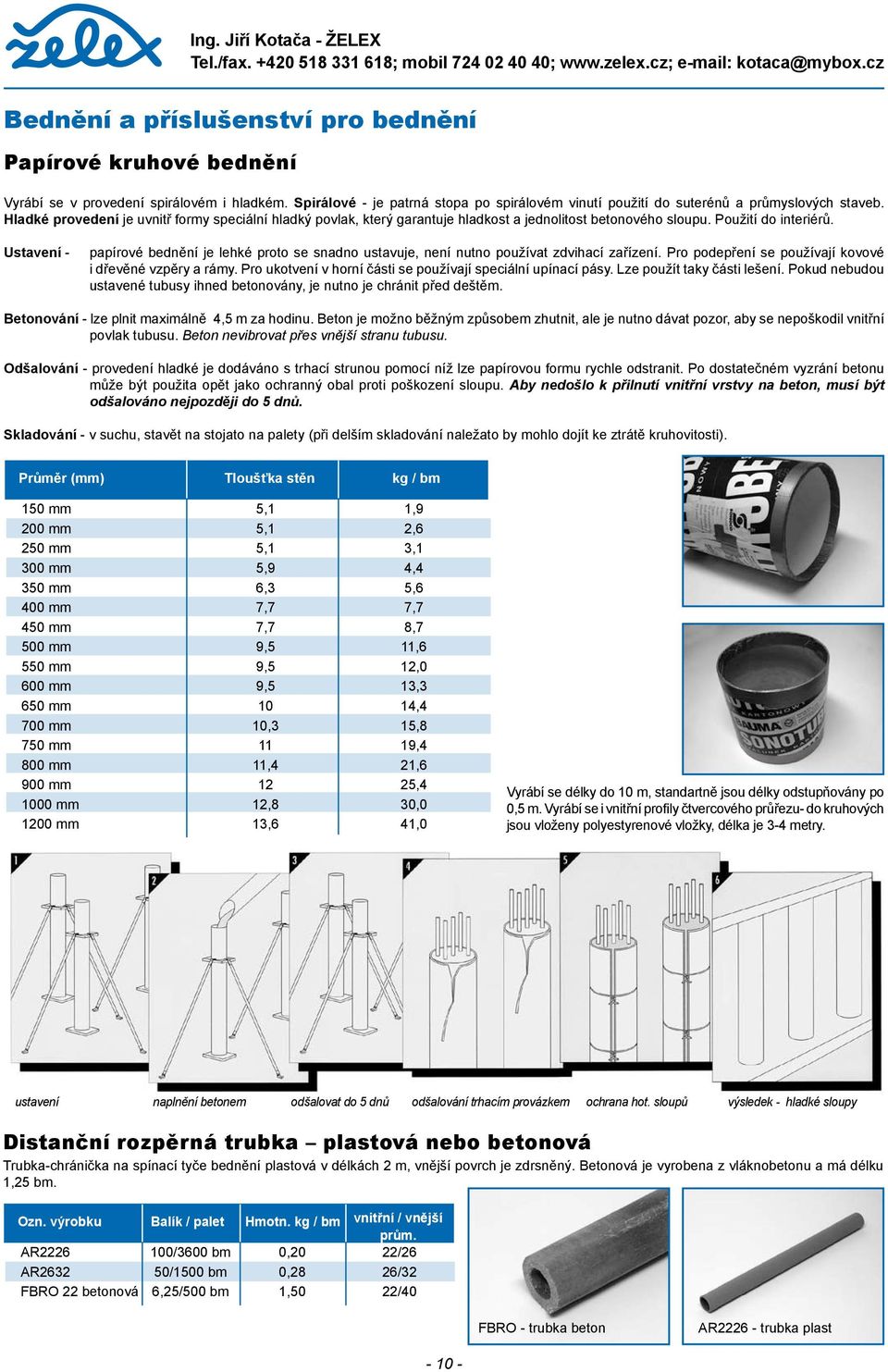

10 Bednění a příslušenství pro bednění Papírové kruhové bednění Vyrábí se v provedení spirálovém i hladkém. Spirálové - je patrná stopa po spirálovém vinutí použití do suterénů a průmyslových staveb. Hladké provedení je uvnitř formy speciální hladký povlak, který garantuje hladkost a jednolitost betonového sloupu. Použití do interiérů. Ustavení - papírové bednění je lehké proto se snadno ustavuje, není nutno používat zdvihací zařízení. Pro podepření se používají kovové i dřevěné vzpěry a rámy. Pro ukotvení v horní části se používají speciální upínací pásy. Lze použít taky části lešení. Pokud nebudou ustavené tubusy ihned betonovány, je nutno je chránit před deštěm. Betonování - lze plnit maximálně 4,5 m za hodinu. Beton je možno běžným způsobem zhutnit, ale je nutno dávat pozor, aby se nepoškodil vnitřní povlak tubusu. Beton nevibrovat přes vnější stranu tubusu. Odšalování - provedení hladké je dodáváno s trhací strunou pomocí níž lze papírovou formu rychle odstranit. Po dostatečném vyzrání betonu může být použita opět jako ochranný obal proti poškození sloupu. Aby nedošlo k přilnutí vnitřní vrstvy na beton, musí být odšalováno nejpozději do 5 dnů. Skladování - v suchu, stavět na stojato na palety (při delším skladování naležato by mohlo dojít ke ztrátě kruhovitosti). Průměr (mm) Tloušťka stěn kg / bm 0 mm 5,1 1, 200 mm 5,1 2,6 250 mm 5,1 3,1 300 mm 5, 4,4 350 mm 6,3 5,6 400 mm 7,7 7,7 450 mm 7,7,7 500 mm,5 11,6 550 mm,5 12,0 600 mm,5 13,3 650 mm 14,4 700 mm,3, 750 mm 11 1,4 00 mm 11,4 21,6 00 mm 12 25,4 00 mm 12, 30,0 0 mm 13,6 41,0 Vyrábí se délky do m, standartně jsou délky odstupňovány po 0,5 m. Vyrábí se i vnitřní profily čtvercového průřezu- do kruhových jsou vloženy polyestyrenové vložky, délka je 3-4 metry. ustavení naplnění betonem odšalovat do 5 dnů odšalování trhacím provázkem ochrana hot. sloupů výsledek - hladké sloupy Distanční rozpěrná trubka plastová nebo betonová Trubka-chránička na spínací tyče bednění plastová v délkách 2 m, vnější povrch je zdrsněný. Betonová je vyrobena z vláknobetonu a má délku 1,25 bm. Ozn. výrobku Balík / palet Hmotn. kg / bm vnitřní / vnější prům. AR2226 0/3600 bm 0,20 22/26 AR /00 bm 0,2 26/32 FBRO 22 betonová 6,25/500 bm 1,50 22/40 FBRO - trubka beton AR trubka plast - -

11 Koncovky a ucpávky Ozn. výrobku - rozměr Balík - paleta Poznámka K22 konus-koncovka 500/24000 ks Lze opakovaně použít ST 22 ucpávka 00/4000 ks Nelze použít pro voděnepropostné spoje RST 22 drážk. ucpávka 500/50000 ks OK vodotěsný konus 200/5000 ks Pro vodotěsné spoje, nákružek chrání bednění OS vodotěsná ucpávka 200/25000 ks Dává se nasucho, vytvoří těsný spoj RSR- spojka trubek 250/ ks Pro spojování trubek SST22 ucp.s křidélky 500/ ks Pro zaslepování děr v bednění EH Doraz bednění 0/ ks K zakotvení bednících desek, bez hřebu EHN doraz bednění s hřebem 0/ ks K zakotvení bednících desek, s hřebem, vyroben z velmi pevného plastu Konus hladký Delle 125/ ks Průměry 50/35/22 Beton zátka ke konusu Delle 250/ ks Betonová zátka rozm. (40/5), lepí se 2 sl.lepidlem Ochranný kryt červený Pro ochranu před vyčnívající armaturou Konusy a ucpávky lze vyrobit i pro jiné průměry než jsou uvedeny v tabulce. Oktagon Hotově montovaný trubkový distanční prvek pro vodotěsná upínací místa - konus zůstává v betonu, žádné dodatečné vyplňování otvoru v konusu - zvětšený průměr naražených konusů chrání bednění - větší kruhové drážky zabraňují pronikání vody. Zesílené speciálně zhotovené provedení zátek zaručuje vodotěsnost - zkoušeno podle německé normy - zátky není nutné lepit. Ozn. výrobku - rozměr Balík - paleta Tloušťka stěny Poznámka O 0/2400 ks 0 Trub. 22/26 O20 0/2400 ks 200 O25 0/2400 ks 250 O25 0/2400 ks

12 Spojovací prvek MV Rozpěrka pro armovací sítě a současně distanční podložka, sloučené do jednoho prvku, vlastní rozpěrka z kvalitní betonářské oceli (5 mm), na koncích je nalisována plastová distanční podložka. Je možno vyrobit v libovolném rozměru. Ozn. výrobku - rozměr Balík / palet Tl. stěny / krytí mm MV 5/20/200 0/5000 ks 200/20 MV 5/20/250 0/5000 ks 250/20 MV 5/20/300 0/5000 ks 300 /20 MV 5/25/200 0/5000 ks 200 /25 MV 5/25/250 0/5000 ks 250 /25 MV 5/25/300 0/5000 ks 300 /25 MV 5/30/200 0/5000 ks 200 /30 MV 5/30/250 0/5000 ks 250 /30 MV 5/30/300 0/5000 ks 300 /30 Rohové lišty - plastové Lišty slouží k vytvoření sražených hran pod úhlem 45 st., Délka lišt je 2,5 m. Ozn. výrobku - rozměr D (//14) D (//21) D20 (20/20/2) D25 (25/25/35) D30 (30/30/42) Balík / paleta 0/3000 bm 0/3000 bm 0/3000 bm 0/3000 bm 0/3000 bm Rohové lišty - dřevěné Dřevěné lišty slouží k vytvoření sražených hran pod úhlem 45 st., Délka lišt je 2,0 m. Ozn. výrobku - rozměr HDK (//21) HDK 20 (20/20/2) HDK 25 (25/25/35) HDK 30 (30/30/42) Balík / paleta 250/3000 bm 200/3000 bm 0/3000 bm 0/3000 bm Rohové lišty trojúhelníkové s nosem - duté Plastové lišty slouží k vytvoření sražených hran pod úhlem 45 st., používají u skládaných forem. Délka lišt je 2,5 m. Ozn. výrobku - rozměr DFH (//14) DFH (//21) DFH 20 (20/20/2) Balík / paleta 0/3000 bm 0/3000 bm 0/3000 bm Rohové lišty trojúhelníkové s nosem - plné Plastové lišty slouží k vytvoření sražených hran pod úhlem 45 st., používají u skládaných forem. Délka lišt je 2,5 m Ozn. výrobku - rozměr DFV 07 (7/7/) DFV (//14) DFV (//21) Balík / paleta 0/3000 bm 0/3000 bm 0/3000 bm

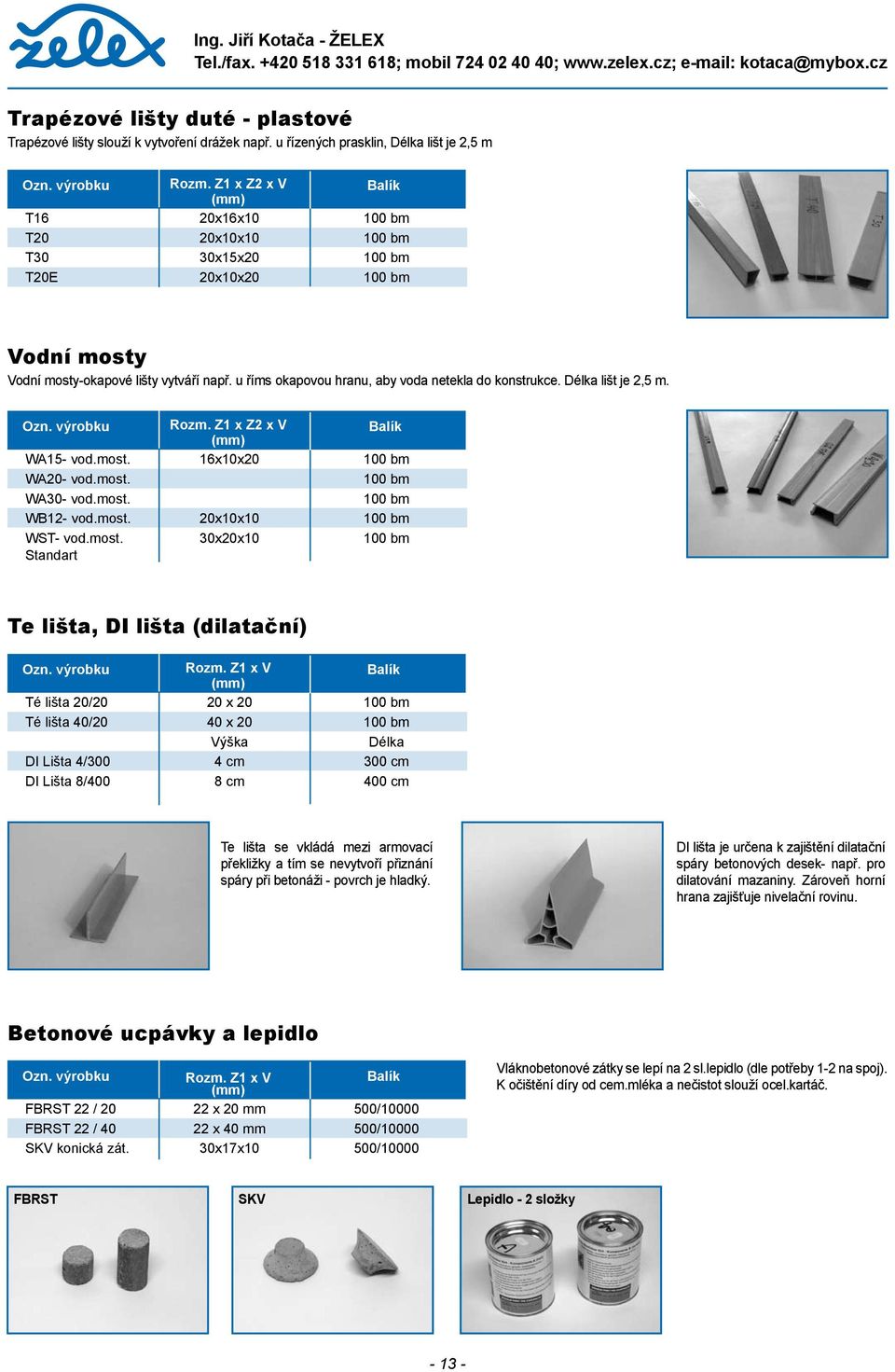

13 Trapézové lišty duté - plastové Trapézové lišty slouží k vytvoření drážek např. u řízených prasklin, Délka lišt je 2,5 m Ozn. výrobku Rozm. Z1 x Z2 x V Balík (mm) T16 20x16x 0 bm T20 20xx 0 bm T30 30xx20 0 bm T20E 20xx20 0 bm Vodní mosty Vodní mosty-okapové lišty vytváří např. u říms okapovou hranu, aby voda netekla do konstrukce. Délka lišt je 2,5 m. Ozn. výrobku Rozm. Z1 x Z2 x V Balík (mm) WA- vod.most. 16xx20 0 bm WA20- vod.most. 0 bm WA30- vod.most. 0 bm WB12- vod.most. 20xx 0 bm WST- vod.most. 30x20x 0 bm Standart Te lišta, DI lišta (dilatační) Ozn. výrobku Rozm. Z1 x V Balík (mm) Té lišta 20/20 20 x 20 0 bm Té lišta 40/20 40 x 20 0 bm Výška Délka DI Lišta 4/300 4 cm 300 cm DI Lišta /400 cm 400 cm Te lišta se vkládá mezi armovací překližky a tím se nevytvoří přiznání spáry při betonáži - povrch je hladký. DI lišta je určena k zajištění dilatační spáry betonových desek- např. pro dilatování mazaniny. Zároveň horní hrana zajišťuje nivelační rovinu. Betonové ucpávky a lepidlo Ozn. výrobku Rozm. Z1 x V (mm) Balík FBRST 22 / x 20 mm 500/000 FBRST 22 / x 40 mm 500/000 SKV konická zát. 30x17x 500/000 Vláknobetonové zátky se lepí na 2 sl.lepidlo (dle potřeby 1-2 na spoj). K očištění díry od cem.mléka a nečistot slouží ocel.kartáč. FBRST SKV Lepidlo - 2 složky

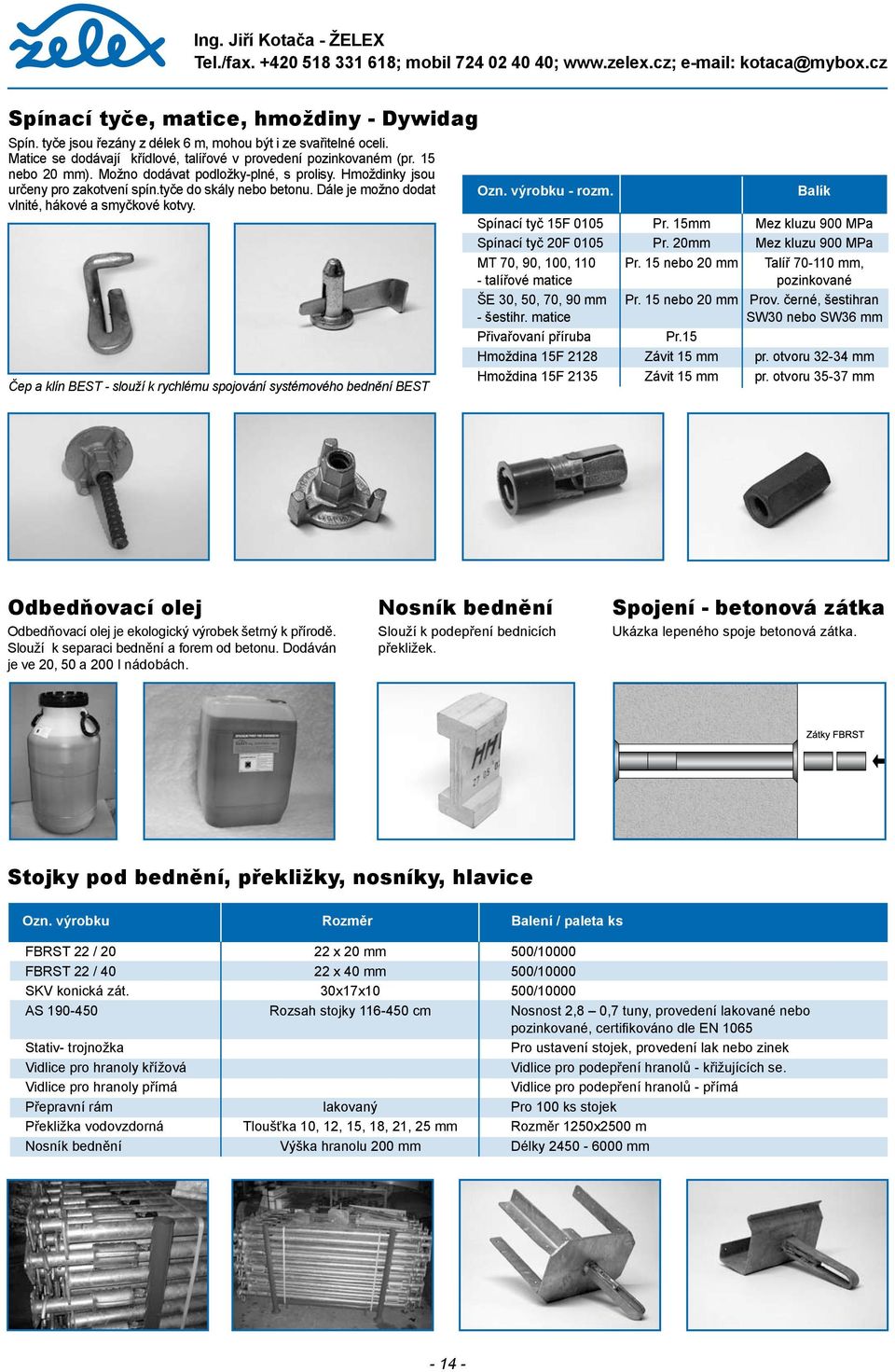

14 Spínací tyče, matice, hmoždiny - Dywidag Spín. tyče jsou řezány z délek 6 m, mohou být i ze svařitelné oceli. Matice se dodávají křídlové, talířové v provedení pozinkovaném (pr. nebo 20 mm). Možno dodávat podložky-plné, s prolisy. Hmoždinky jsou určeny pro zakotvení spín.tyče do skály nebo betonu. Dále je možno dodat vlnité, hákové a smyčkové kotvy. Čep a klín BEST - slouží k rychlému spojování systémového bednění BEST Ozn. výrobku - rozm. Balík Spínací tyč F 05 Pr. mm Mez kluzu 00 MPa Spínací tyč 20F 05 Pr. 20mm Mez kluzu 00 MPa MT 70, 0, 0, 1 Pr. nebo 20 mm Talíř 70-1 mm, - talířové matice pozinkované ŠE 30, 50, 70, 0 mm Pr. nebo 20 mm Prov. černé, šestihran - šestihr. matice SW30 nebo SW36 mm Přivařovaní příruba Pr. Hmoždina F 212 Závit mm pr. otvoru mm Hmoždina F 2135 Závit mm pr. otvoru mm Odbedňovací olej Odbedňovací olej je ekologický výrobek šetrný k přírodě. Slouží k separaci bednění a forem od betonu. Dodáván je ve 20, 50 a 200 l nádobách. Nosník bednění Slouží k podepření bednicích překližek. Spojení - betonová zátka Ukázka lepeného spoje betonová zátka. Stojky pod bednění, překližky, nosníky, hlavice Ozn. výrobku Rozměr Balení / paleta ks FBRST 22 / x 20 mm 500/000 FBRST 22 / x 40 mm 500/000 SKV konická zát. 30x17x 500/000 AS Rozsah stojky cm Nosnost 2, 0,7 tuny, provedení lakované nebo pozinkované, certifikováno dle EN 65 Stativ- trojnožka Pro ustavení stojek, provedení lak nebo zinek Vidlice pro hranoly křížová Vidlice pro podepření hranolů - křižujících se. Vidlice pro hranoly přímá Vidlice pro podepření hranolů - přímá Přepravní rám lakovaný Pro 0 ks stojek Překližka vodovzdorná Tloušťka, 12,, 1, 21, 25 mm Rozměr 1250x2500 m Nosník bednění Výška hranolu 200 mm Délky mm

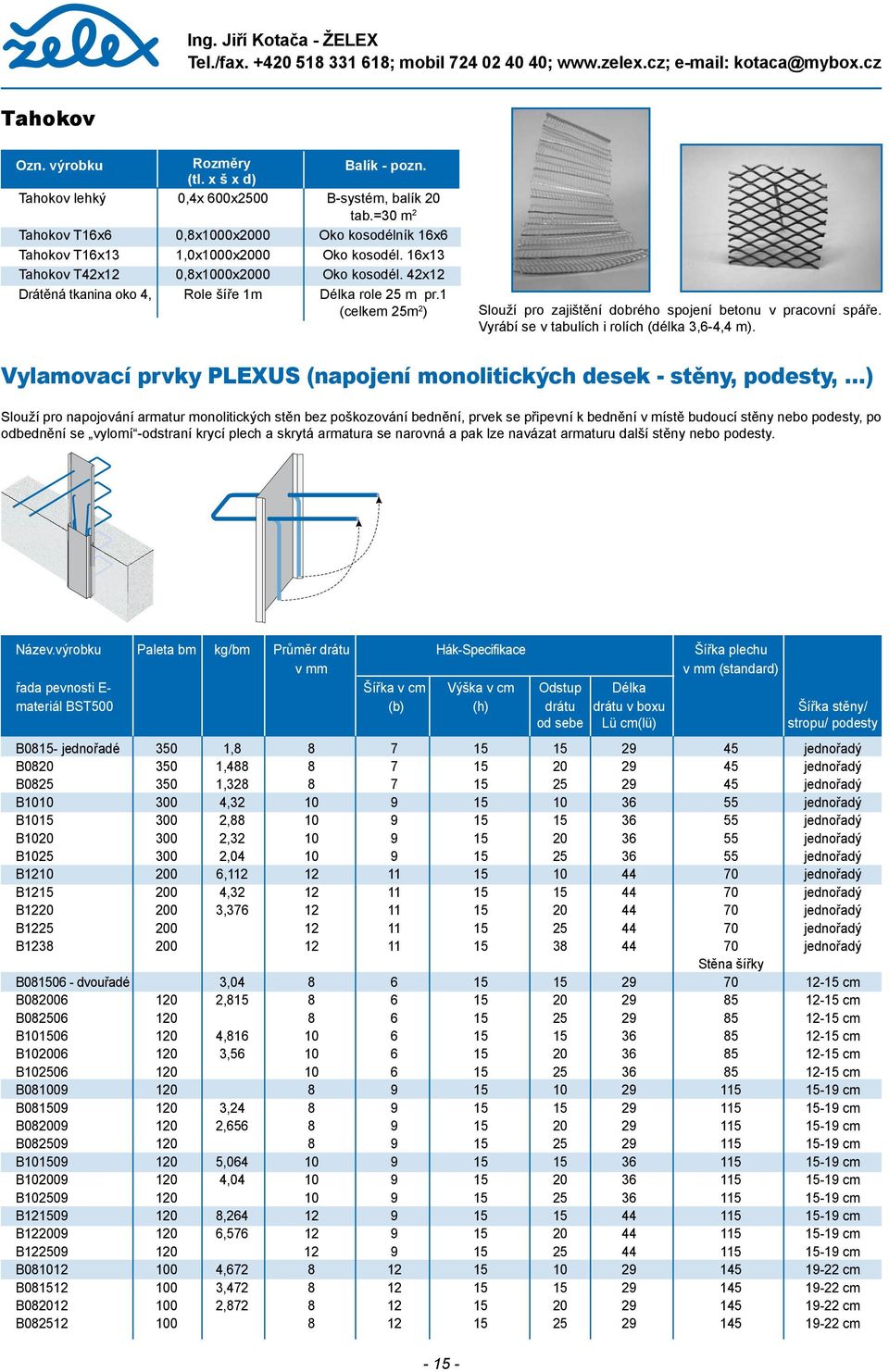

15 Ing. Jiří Kotača - ŽELEX Tahokov Rozměry Ozn. výrobku (tl. x š x d) Tahokov lehký 0,4x 600x2500 Tahokov T16x6 0,x00x2000 Tahokov T16x13 1,0x00x2000 Tahokov T42x12 0,x00x2000 Drátěná tkanina oko 4, Role šíře 1m Balík - pozn. B-systém, balík 20 tab.=30 m2 Oko kosodélník 16x6 Oko kosodél. 16x13 Oko kosodél. 42x12 Délka role 25 m pr.1 (celkem 25m2) Slouží pro zajištění dobrého spojení betonu v pracovní spáře. Vyrábí se v tabulích i rolích (délka 3,6-4,4 m). Vylamovací prvky PLEXUS (napojení monolitických desek - stěny, podesty, ) Slouží pro napojování armatur monolitických stěn bez poškozování bednění, prvek se připevní k bednění v místě budoucí stěny nebo podesty, po odbednění se vylomí -odstraní krycí plech a skrytá armatura se narovná a pak lze navázat armaturu další stěny nebo podesty. Název.výrobku Paleta bm kg/bm Průměr drátu Hák-Specifikace Šířka plechu v mm v mm (standard) řada pevnosti E- Šířka v cm Výška v cm Odstup Délka materiál BST500 (b) (h) drátu drátu v boxu Šířka stěny/ od sebe Lü cm(lü) stropu/ podesty B0- jednořadé 350 B B B 300 B 300 B B B B B B B B006 - dvouřadé B02006 B02506 B06 B2006 B2506 B00 B00 B0200 B0250 B0 B200 B250 B B12200 B12250 B012 0 B012 0 B B , 1,4 1,32 4,32 2, 2,32 2,04 6,112 4,32 3,376 3,04 2, 4,16 3,56 3,24 2,656 5,064 4,04,264 6,576 4,672 3,472 2, Stěna šířky jednořadý jednořadý jednořadý jednořadý jednořadý jednořadý jednořadý jednořadý jednořadý jednořadý jednořadý jednořadý 12- cm 12- cm 12- cm 12- cm 12- cm 12- cm -1 cm -1 cm -1 cm -1 cm -1 cm -1 cm -1 cm -1 cm -1 cm -1 cm 1-22 cm 1-22 cm 1-22 cm 1-22 cm

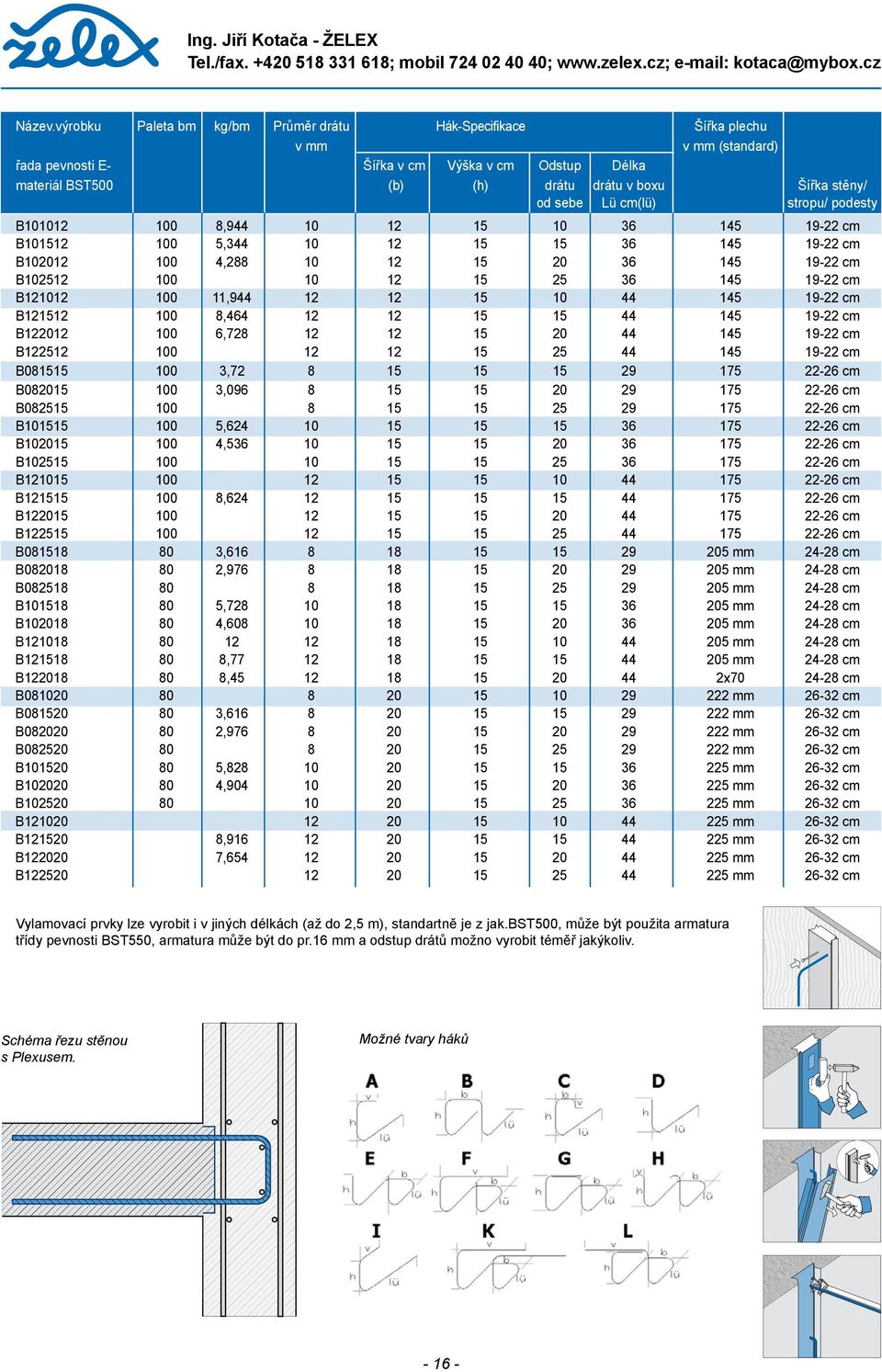

16 Název.výrobku Paleta bm kg/bm Průměr drátu Hák-Specifikace Šířka plechu v mm v mm (standard) řada pevnosti E- Šířka v cm Výška v cm Odstup Délka materiál BST500 (b) (h) drátu drátu v boxu Šířka stěny/ od sebe Lü cm(lü) stropu/ podesty B12 0, cm B12 0 5, cm B , cm B cm B , cm B1212 0, cm B , cm B cm B0 0 3, cm B , cm B cm B 0 5, cm B20 0 4, cm B cm B cm B12 0, cm B cm B cm B01 0 3, mm 24-2 cm B , mm 24-2 cm B mm 24-2 cm B1 0 5, mm 24-2 cm B , mm 24-2 cm B mm 24-2 cm B121 0, mm 24-2 cm B , x cm B mm cm B , mm cm B , mm cm B mm cm B20 0 5, mm cm B , mm cm B mm cm B mm cm B1220, mm cm B , mm cm B mm cm Vylamovací prvky lze vyrobit i v jiných délkách (až do 2,5 m), standartně je z jak.bst500, může být použita armatura třídy pevnosti BST550, armatura může být do pr.16 mm a odstup drátů možno vyrobit téměř jakýkoliv. Schéma řezu stěnou s Plexusem. Možné tvary háků

17 Výrobky Schöck Isokorb Prvky na přerušení tepelných mostů. Nabízí optimální ochranu proti tepelným mostům u vykonzolovaných betonových konstrukcí, tzn. výrazně snižuje riziko stavebních škod a zamezuje tvoření plísně. Jsou různé typy pro různé případy konzol (balkony nepodepřené x nepodepřené, balkony snížené, zvýšené, rohové-vnější+vnitřní, atiky+ parapety, propojení na ocelové i dřevěné konstrukce, průvlaky, stěny) Tronsole Schöck Tronsole typ T Prvek pro přerušení kročejového hluku mezi podestou a schodišťovým ramenem. Přenáší smykové síly. Schöck Tronsole typ F Prvek pro přerušení kročejového hluku mezi prefabrikovaným schodišťovým ramenem a podestou. Schöck Tronsole typ AZ Prvek pro přerušení kročejového hluku mezi podestou a vnitřní schodišťovou zdí. Schöck Tronsole typ AZT Prvek pro přerušení kročejového hluku mezi podestou a vnitřní schodišťovou zdí s prefabrikovaným železnobetonovým trnem. Schöck Tronsole typ ZF Pro uložení prefabrikovaných podest na schodišťové zdi. Schöck Tronsole typ QW Prvek pro přerušení kročejového hluku mezi vřetenovým schodištovým ramenem a vnitřní schodišťovou zdí

18 Bole smyková výztuž Schöck BOLE je smyková výztuž proti propíchnutí, která zajišťuje optimální přenos sil a nabízí vysokou míru a jistotu montáže. Usnadňuje nám bednění a armování konstrukcí, dopomáhá k optimálnímu využití prostoru. Hodí se pro stavby monolitické i prefabrikované. Další typy BOLE : BOLE - O: Montáž po položení horní vrstvy výztuže BOLE - U: Montáž po položení dolní vrstvy výztuže. Distanční tělíska jsou dodávány zvlášť. BOLE - G: Montáž po položení kompletní výztuže na filigránové příhradové nosníky. Dilatační trny SLD a ESD Dilatační trny umožňují řešit konstrukci bez konzol, které jsou náročné na bednění, projekční i realizační práci. Výhody: - Jednoduché projektování zaručuje větší svobodu. - Rychlé a jednoduché bednění a armování - Vysoká odolnost proti korozi díky nerezovému provedení - Vysoká požární odolnost F0 pomocí přídavné protipožární manžety - Provedení i pro možnost podélného pohybu v dilatační spáře - Umožňuje provedení rovných podhledů a tím zvětšuje vnitřní prostor. Novomur Schöck Novomur řeší problém tepelného mostu u paty zdiva. Tento hydrofobní tepelně izolační prvek nám minimalizuje přenos vlhkosti do zdiva během výstavby, následnou kondenzaci vlhkosti a tvorbu plísní. Schöck Novomur nám nabízí vynikající tepelně izolační schopnosti ve spojení s vysokou únosností. Grafika znázorňuje vznik tepelného mostu nedostatečně zaizolovanou patou zdiva, což způsobuje jednu z nejčastějších stavebních škod - kondenzaci vlhkosti a následnou tvorbu plísní Schöck Novomur izoluje patu zdiva, zabraňuje tepelným mostům, provlhčení zdiva a vzniku plísni Jednoduchá kompletace Jsou k dostání pvky pro všechny tloušťky stěn - 11,5 cm, cm, 17,5 cm a 24 cm. Nosná kostra Novomur s třídou pevnosti nosné kostry 20 místo dosud 12, popř. - vyšší zatížitelnost. Nyní až 4 patra bez dalších statických propočtů. Jednuduchá manipulace Délka prvku 0,75 m 2 zaručuje snadnou manipulaci. Odpovídá obvyklým rastrům pro zděné stavby

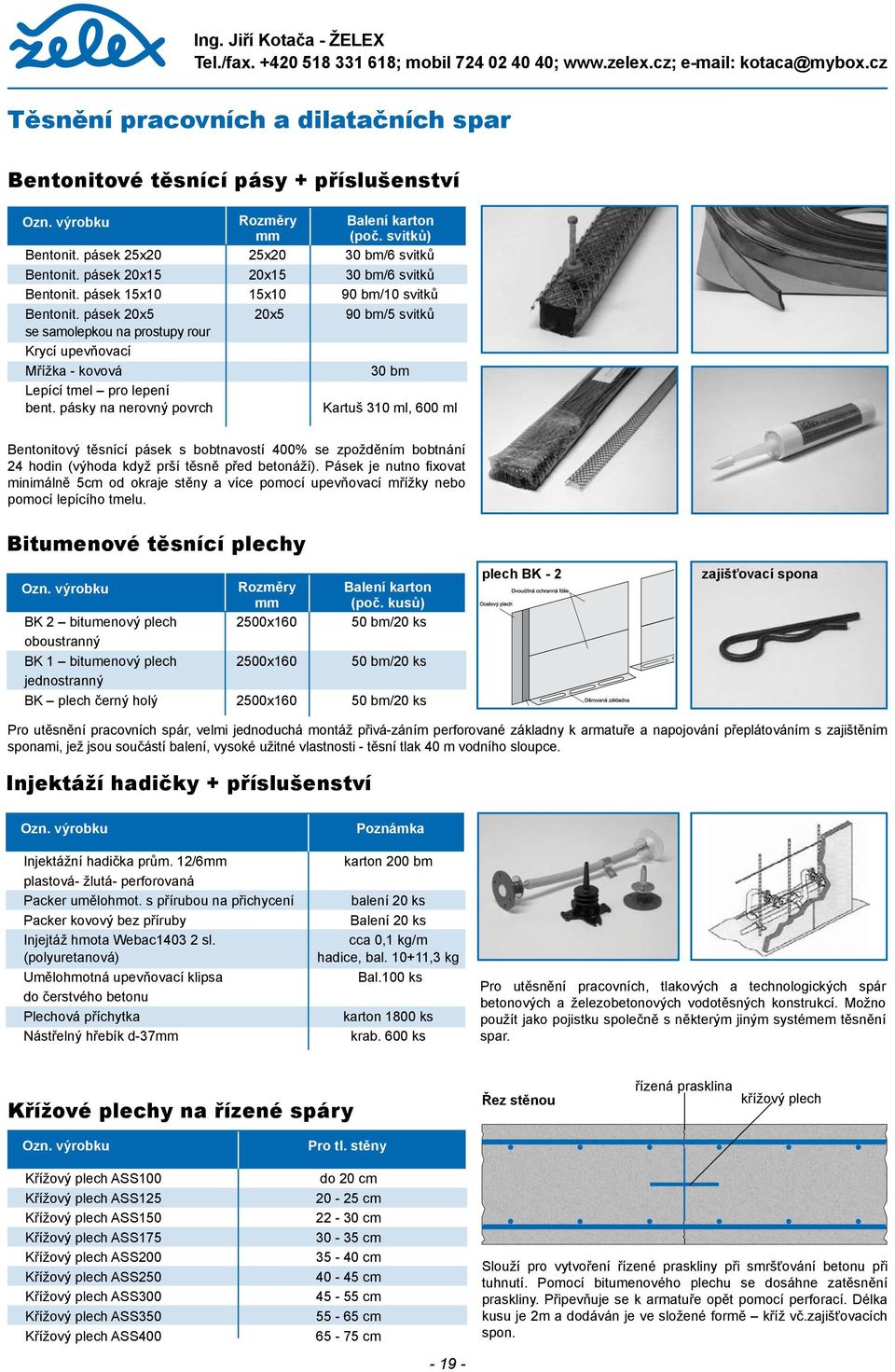

19 Těsnění pracovních a dilatačních spar Bentonitové těsnící pásy + příslušenství Ozn. výrobku Rozměry Balení karton mm (poč. svitků) Bentonit. pásek 25x20 25x20 30 bm/6 svitků Bentonit. pásek 20x 20x 30 bm/6 svitků Bentonit. pásek x x 0 bm/ svitků Bentonit. pásek 20x5 20x5 0 bm/5 svitků se samolepkou na prostupy rour Krycí upevňovací Mřížka - kovová 30 bm Lepící tmel pro lepení bent. pásky na nerovný povrch Kartuš 3 ml, 600 ml Bentonitový těsnící pásek s bobtnavostí 400% se zpožděním bobtnání 24 hodin (výhoda když prší těsně před betonáží). Pásek je nutno fixovat minimálně 5cm od okraje stěny a více pomocí upevňovací mřížky nebo pomocí lepícího tmelu. Bitumenové těsnící plechy Ozn. výrobku Rozměry Balení karton mm (poč. kusů) BK 2 bitumenový plech 2500x bm/20 ks oboustranný BK 1 bitumenový plech 2500x bm/20 ks jednostranný BK plech černý holý 2500x bm/20 ks plech BK - 2 zajišťovací spona Pro utěsnění pracovních spár, velmi jednoduchá montáž přivá-záním perforované základny k armatuře a napojování přeplátováním s zajištěním sponami, jež jsou součástí balení, vysoké užitné vlastnosti - těsní tlak 40 m vodního sloupce. Injektáží hadičky + příslušenství Ozn. výrobku Injektážní hadička prům. 12/6mm plastová- žlutá- perforovaná Packer umělohmot. s přírubou na přichycení Packer kovový bez příruby Injejtáž hmota Webac sl. (polyuretanová) Umělohmotná upevňovací klipsa do čerstvého betonu Plechová příchytka Nástřelný hřebík d-37mm Poznámka karton 200 bm balení 20 ks Balení 20 ks cca 0,1 kg/m hadice, bal. +11,3 kg Bal.0 ks karton 0 ks krab. 600 ks Pro utěsnění pracovních, tlakových a technologických spár betonových a železobetonových vodotěsných konstrukcí. Možno použít jako pojistku společně s některým jiným systémem těsnění spar. Křížové plechy na řízené spáry Řez stěnou řízená prasklina křížový plech Ozn. výrobku Křížový plech ASS0 Křížový plech ASS125 Křížový plech ASS0 Křížový plech ASS175 Křížový plech ASS200 Křížový plech ASS250 Křížový plech ASS300 Křížový plech ASS350 Křížový plech ASS400 Pro tl. stěny do 20 cm cm cm cm cm cm cm cm cm Slouží pro vytvoření řízené praskliny při smršťování betonu při tuhnutí. Pomocí bitumenového plechu se dosáhne zatěsnění praskliny. Připevňuje se k armatuře opět pomocí perforací. Délka kusu je 2m a dodáván je ve složené formě kříž vč.zajišťovacích spon.

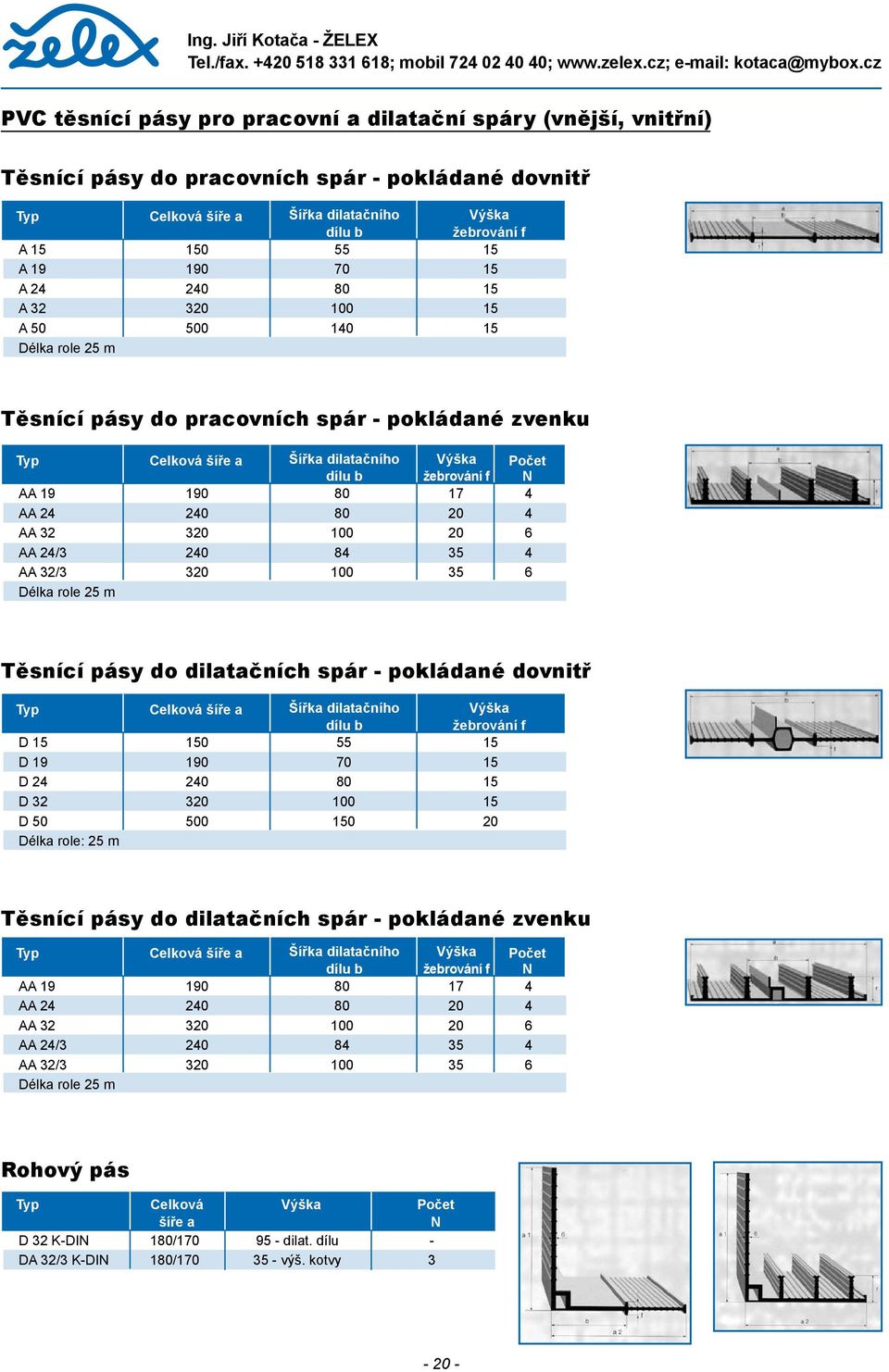

20 PVC těsnící pásy pro pracovní a dilatační spáry (vnější, vnitřní) Těsnící pásy do pracovních spár - pokládané dovnitř Typ Celková šíře a Šířka dilatačního Výška dílu b žebrování f A 0 55 A A A A Délka role 25 m Těsnící pásy do pracovních spár - pokládané zvenku Typ Celková šíře a Šířka dilatačního Výška Počet dílu b žebrování f N AA AA AA AA 24/ AA 32/ Délka role 25 m Těsnící pásy do dilatačních spár - pokládané dovnitř Typ Celková šíře a Šířka dilatačního Výška dílu b žebrování f D 0 55 D D D D Délka role: 25 m Těsnící pásy do dilatačních spár - pokládané zvenku Typ Celková šíře a Šířka dilatačního Výška Počet dílu b žebrování f N AA AA AA AA 24/ AA 32/ Délka role 25 m Rohový pás Typ Celková Výška Počet šíře a N D 32 K-DIN / dilat. dílu - DA 32/3 K-DIN / výš. kotvy

21 Ukončovácí pás do spár Typ Výška a Šířka b Šířka spáry c Výška f Počet N FA FA FA Výrobky stavební chemie Výrobek Masterseal 501 Krystalizační nátěr - aplikuje se nátěrem na vlhký beton a slouží k dotěsnění betonových konstrukcí Enviroseal B, (Masterseal 303), Transp.hydrofobní přípravek pro ochranu a impreg.beton.povrchů Masterflex 474 (dříve PCI-Elritan 140); - polyuretanový tmel na chem.i mech. namáhané spáry (dilatační) Silikonový spárovací tmel PCI-Silcoferm Thioflex 600 GG Grey Vícesložkový polysulfidický tmel pro tmelení pohyblivých spár+ podkladní nátěr PRIMER (0,5 l) KRYSTOL T1 Krystalizační tmel - k dodatečnému zatěsňování pórů a zředěnin nedostatečně vibrovaných míst, při tuhnutí krystaly pronikají-prorůstají do pórů, použ se jako nátěr, nástřik nebo vsyp Redfoam S Těsnící pěna - k těsnění při montáži kanalizačních a studničních konstrukcí - těsnění prefabrikátů kanalizačních stok, odpadních, kontrolních a rozvodných šachet, prostupů instalací vody, topení a plynu. Vhodný pro použití ve styku s pitnou vodou. Pozn. pytel po 25 kg 20 litrů salám 600 ml 3 ml plech.2,5 litr 5 kg, 22 kg 750 ml, karton 12 ks

22 Armovací železo (dráty, pruty, karisítě) Vázací dráty, pytlové úvazky, kleště, spirálový vazač (svidřík) Ozn. výrobku pr. 1 mm pr. 1,25 mm pr. 1,4 mm pr. 1,6 mm pr. 3; 4; 5 mm Balení - kg - svitky cca 60-0 kg 60-0 kg 60-0 kg 60-0 kg 0-0 kg Ocelový drát černě žíhaný toler. prům +-0,04 mm, pevnost v tahu 450 Mpa. Průměr svitků cca 60 cm Železářské kleště různých velikostí Ocel. kartáč Slouží pro vyčištění otvorů trubek, které budou lepeny Pytlový úvazek pr. 1,25 mm, délka od 0 do 20 mm Spirálový vazač C1 - svidřík při vyvození osového pohybu se otáčí-pro rychlé vázání pytlových úvazků Bago- vázací dvojdrát pro železáře, navinu 2x 25 m pr.1,06 mm (bez obrázku) Karisítě Jsou dodávány v parametrech: pr. armatury 4 až,5 mm (nemusí být vždy stejný pr. podélného drátu i příčného) Rozměry ok: 0x0 mm, 0x0 mm, 200x200 mm 0x0 mm, 0x200 mm, 0x250 mm 0x250 mm Rozměry sítí: šířka 2 až 2,5 m; délka 3 až 6 m Svazky: 50 ks (dle velikosti a pr.drátů) Tažené ocelové dráty (svitky i rovnané) Jsou dodávány v parametrech: pr. drátu: 3-12 mm Délky tyčí: mm + mm - 0 mm Možno dodávat taky svitky. Svařovací materiály Svařovací elektrody ESAB - rozsah celého výrobního sortimentu ESAB Svař.dráty pro CO2, náviny, 1 kg; pr. drátů: 0, mm, 1,0 mm, 1,2 mm, 1,6 mm Dodáváme taktéž svařovací agregáty a příslušenství.řovací agregáty a příslušenství

23 Ostatní výrobky Antivibrační rohože Dodávají se v tloušťkách 5; ; ; 20; 25 mm v základ. rozměrech 0,5 m x 1,5 m nebo stříhané na míru ze základního formátu. Jsou dodávány různé tvrdosti. Kotva zdiva Pásek z perforované nerezavějící oceli délka do 300 mm pro navázání kotvení u zdiva např z nosné stěny na příčky. Možno použít pro lepené spojování i maltové lože. Kotvící lišty, závěsy Lišty pro kotvení a zavěšování různých systémů do zděných a železobetonových konstrukcí. Plastové montážní destičky Destičky z velmi kvalitního tvrdého plastu používané při montáži prefabrikátů na podkládání.řovací agregáty a příslušenství. Ozn. výrobku Rozměr mm Jednotka balení ks Paleta UP 2 mm UP 3 mm UP 5 mm UP 7 mm UP mm UP mm UP 12 mm UP mm UP 20 mm

24 PRAHA BRNO UH. OSTROH UH. HRADIŠTĚ SKLAD směr Blatnice pod Svatým Antonínkem Kontakt: Ing. Jiří KOTAČA - ŽELEX Blatnice pod Svatým Antonínkem č. 43 telefon: fax: mobil: web: zelex@zelex.cz; kotaca@mybox.cz Sklad: Ostrožské předměstí 17 areál Zemědělského družstva Ostrožsko, a. s Uherský Ostroh
