2 Modul M2 Ztracená a znovuzrozená technologie kovářského svařování ve výrobě damascenské oceli autor Mgr. Lubor Černobila

3 SVAŘOVÁNÍ V OHNI

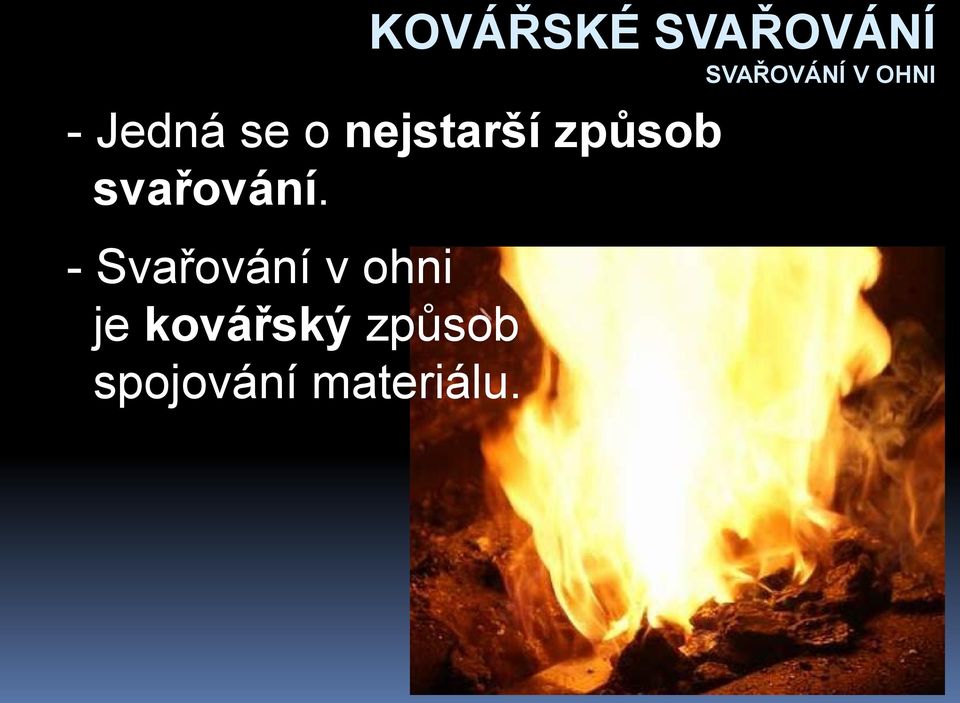

4 SVAŘOVÁNÍ V OHNI - Jedná se o nejstarší způsob svařování. - Svařování v ohni je kovářský způsob spojování materiálu.

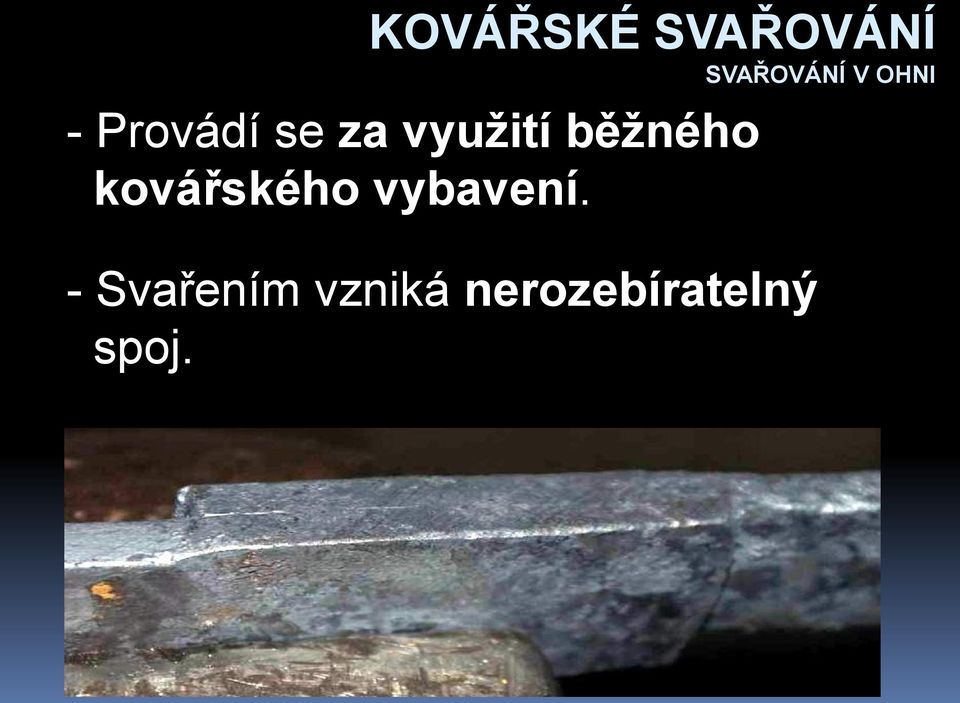

5 SVAŘOVÁNÍ V OHNI - Provádí se za využití běžného kovářského vybavení. - Svařením vzniká nerozebíratelný spoj.

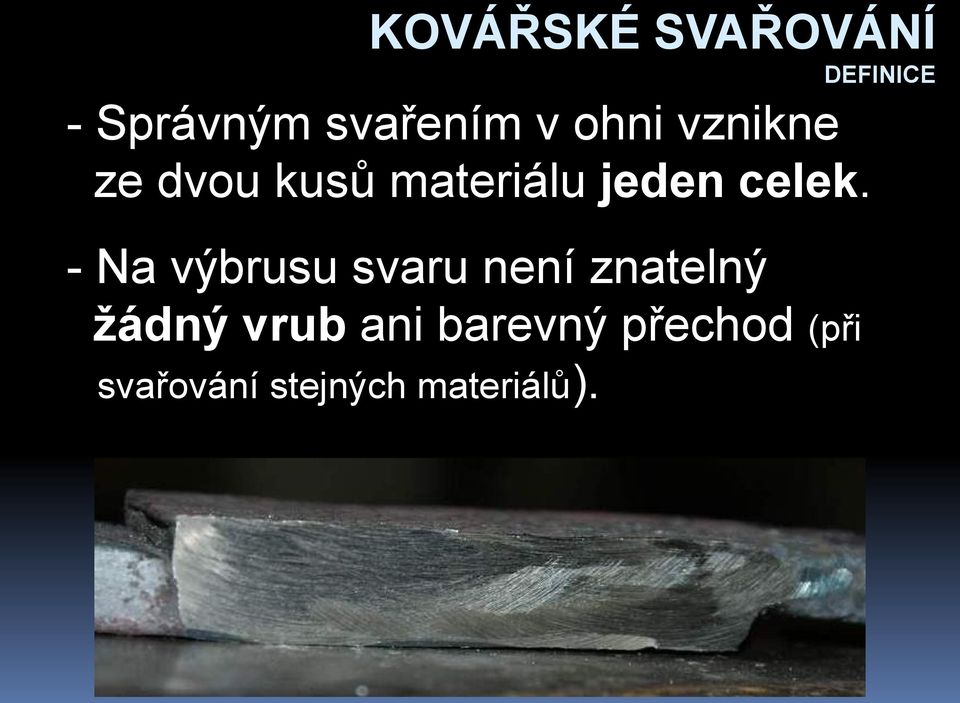

6 DEFINICE - Správným svařením v ohni vznikne ze dvou kusů materiálu jeden celek. - Na výbrusu svaru není znatelný žádný vrub ani barevný přechod (při svařování stejných materiálů).

7 - Svařované části vyhřáté PODSTATA na bílý žár ( o C), mají již těstovitou konzistenci, jsou však stále v pevné fázi.

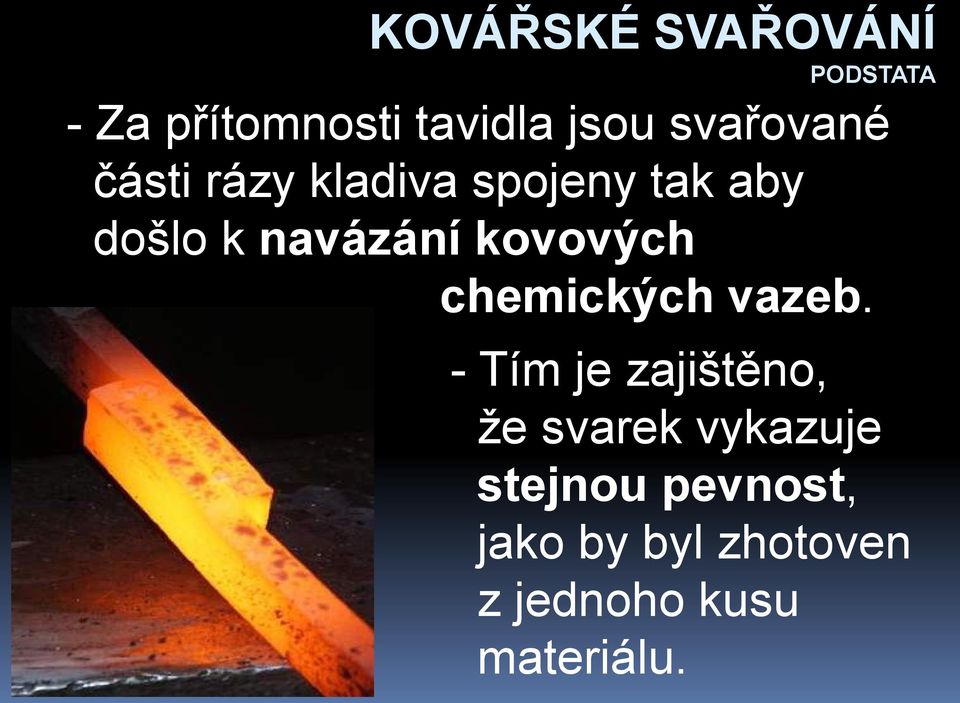

8 PODSTATA - Za přítomnosti tavidla jsou svařované části rázy kladiva spojeny tak aby došlo k navázání kovových chemických vazeb. - Tím je zajištěno, že svarek vykazuje stejnou pevnost, jako by byl zhotoven z jednoho kusu materiálu.

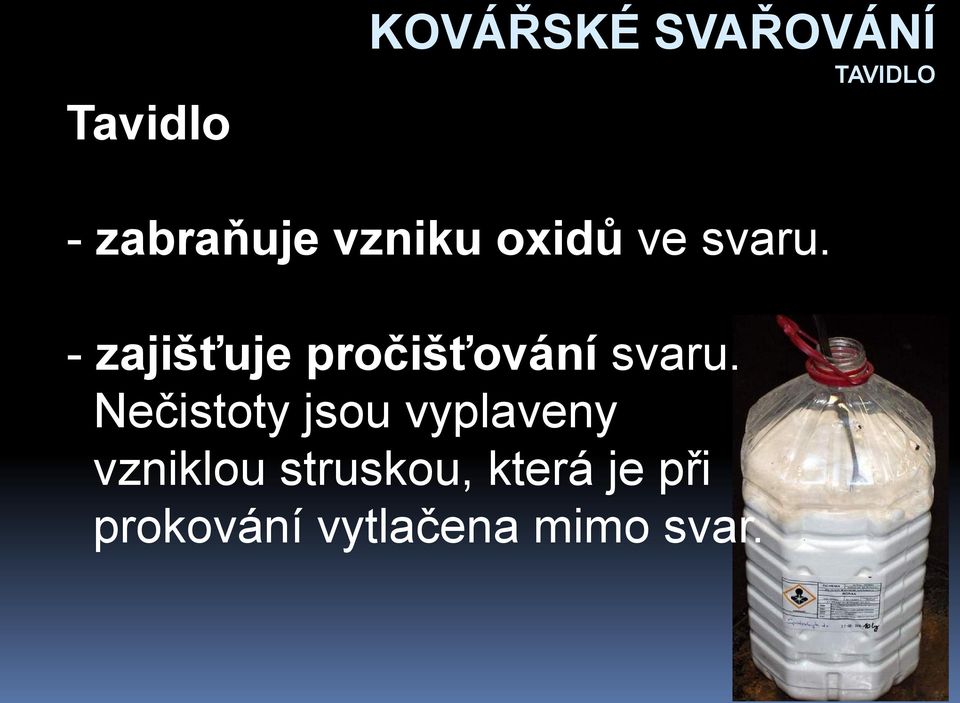

9 Tavidlo TAVIDLO - zabraňuje vzniku oxidů ve svaru. - zajišťuje pročišťování svaru. Nečistoty jsou vyplaveny vzniklou struskou, která je při prokování vytlačena mimo svar.

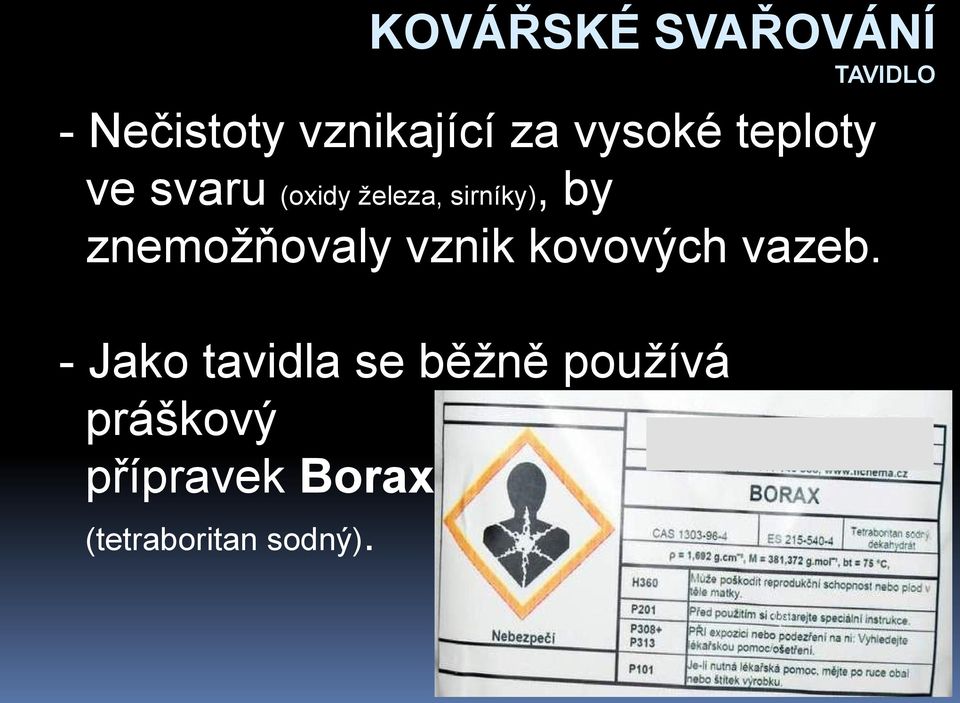

10 - Nečistoty vznikající za vysoké teploty ve svaru (oxidy železa, sirníky), by TAVIDLO znemožňovaly vznik kovových vazeb. - Jako tavidla se běžně používá práškový přípravek Borax (tetraboritan sodný).

11 Pro kovářské svařování jsou nejvhodnější oceli s: MATERIÁL - obsahem C 0,1 0,6%, - max. 0,05% S a P, - minimem Mn, Si - malým množstvím (např. V, Mo)

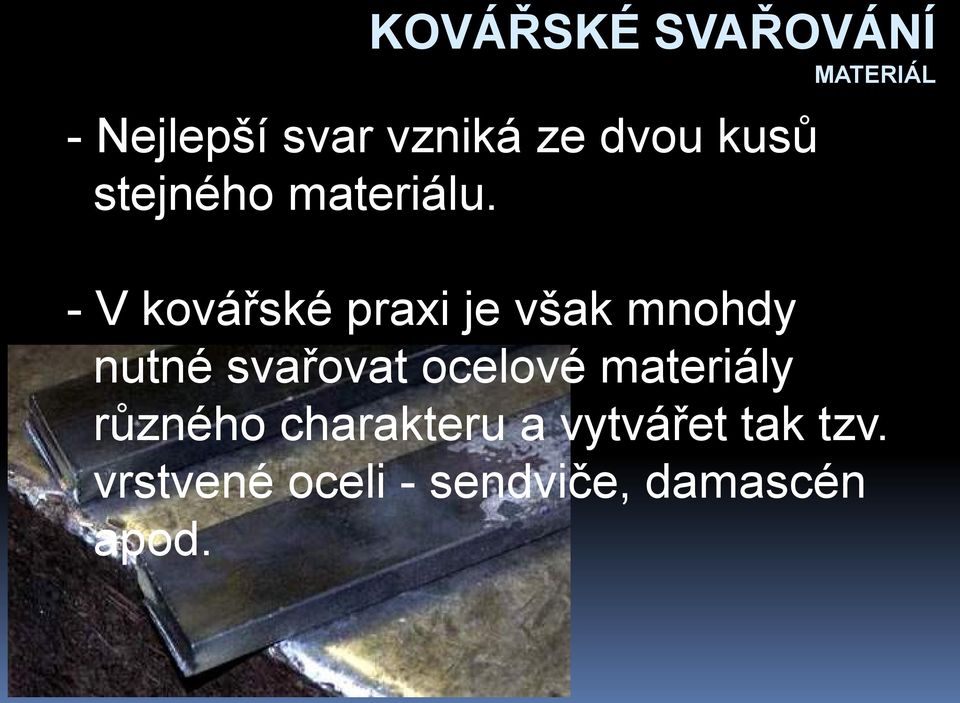

12 - Nejlepší svar vzniká ze dvou kusů stejného materiálu. MATERIÁL - V kovářské praxi je však mnohdy nutné svařovat ocelové materiály různého charakteru a vytvářet tak tzv. vrstvené oceli - sendviče, damascén apod.

13 1/ Očištění materiálu PROVEDENÍ - Nejprve materiál v místě svaru očistíme kartáčem či lépe bruskou. - Pokud je to možné, svařované kusy sesadíme a slícujeme.

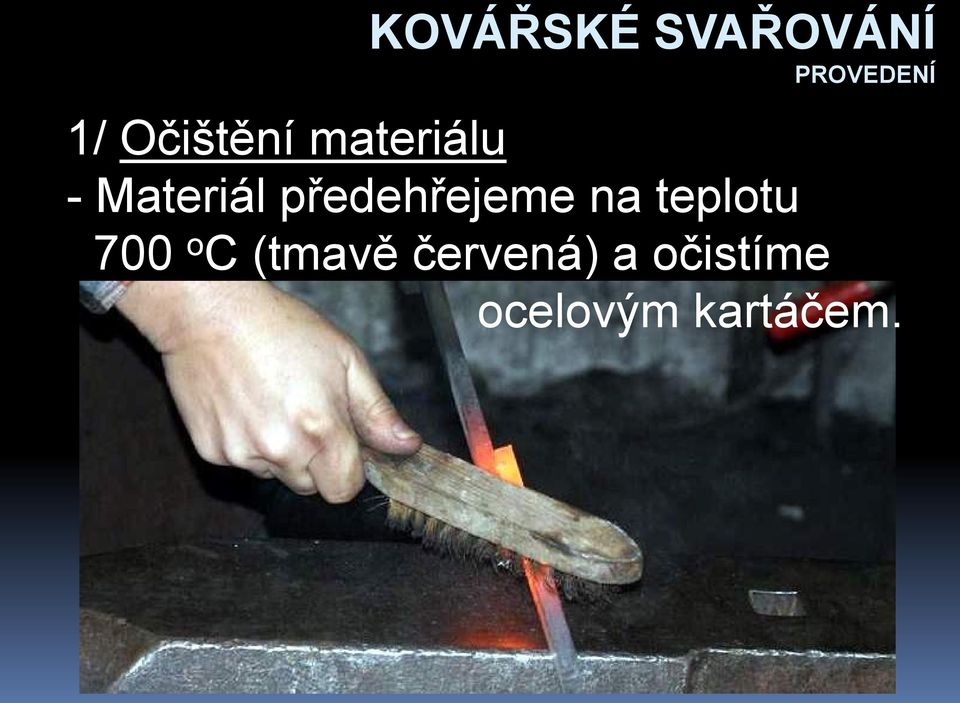

14 1/ Očištění materiálu PROVEDENÍ - Materiál předehřejeme na teplotu 700 o C (tmavě červená) a očistíme ocelovým kartáčem.

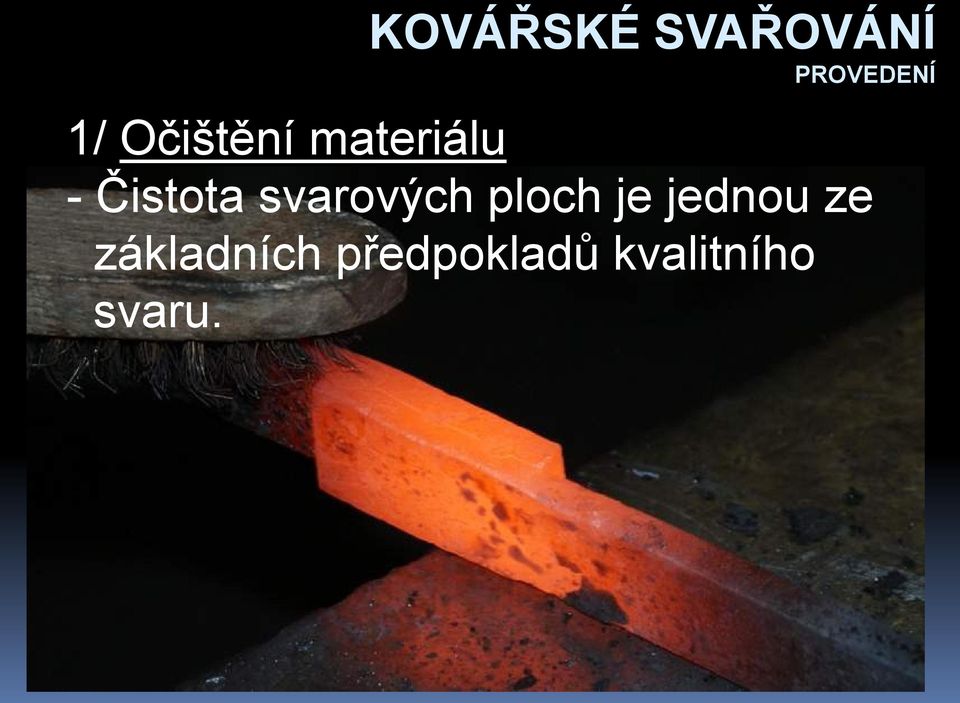

15 1/ Očištění materiálu - Čistota svarových ploch je jednou ze základních předpokladů kvalitního svaru. PROVEDENÍ

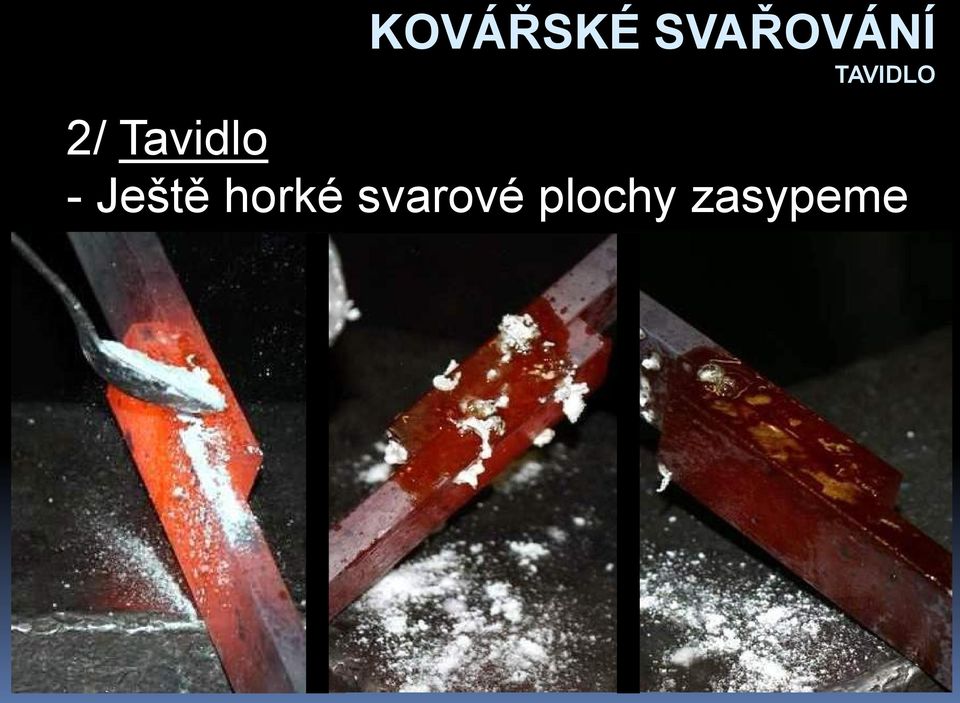

16 2/ Tavidlo - Ještě horké svarové plochy zasypeme tavidlem. TAVIDLO

17 2/ Tavidlo - je možné přisypávat ještě i v počátku ohřevu. TAVIDLO

18 OHŘEV 3/ Ohřev - Ve vyčištěném topeništi (bez škváry), provádíme rovnoměrný ohřev dílců na svařovací teplotu ( o C).

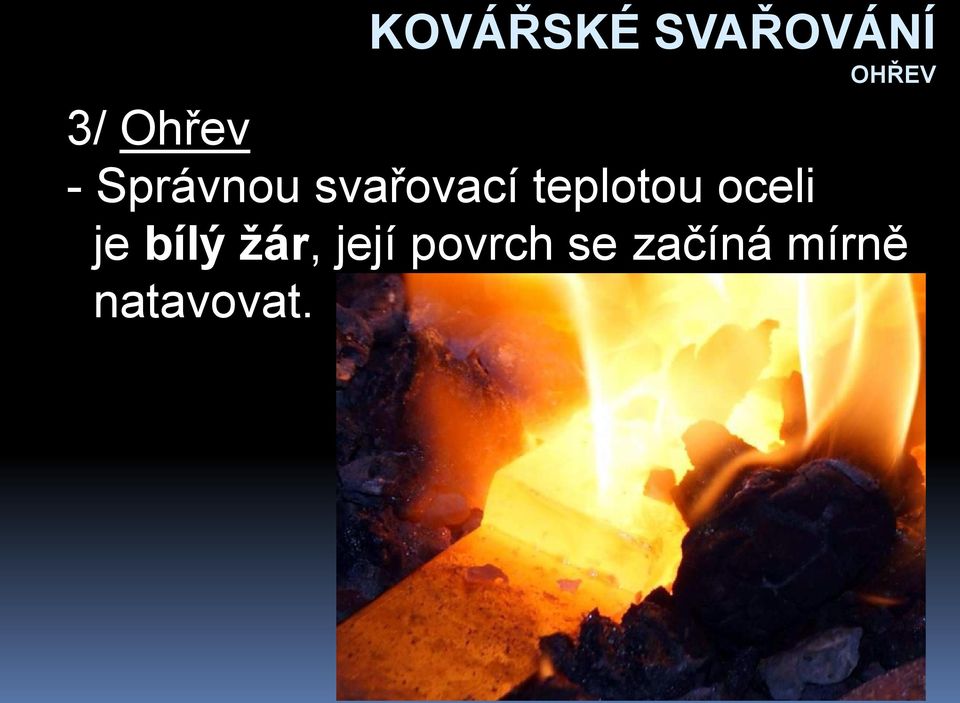

19 3/ Ohřev - Správnou svařovací teplotou oceli je bílý žár, její povrch se začíná mírně natavovat. OHŘEV

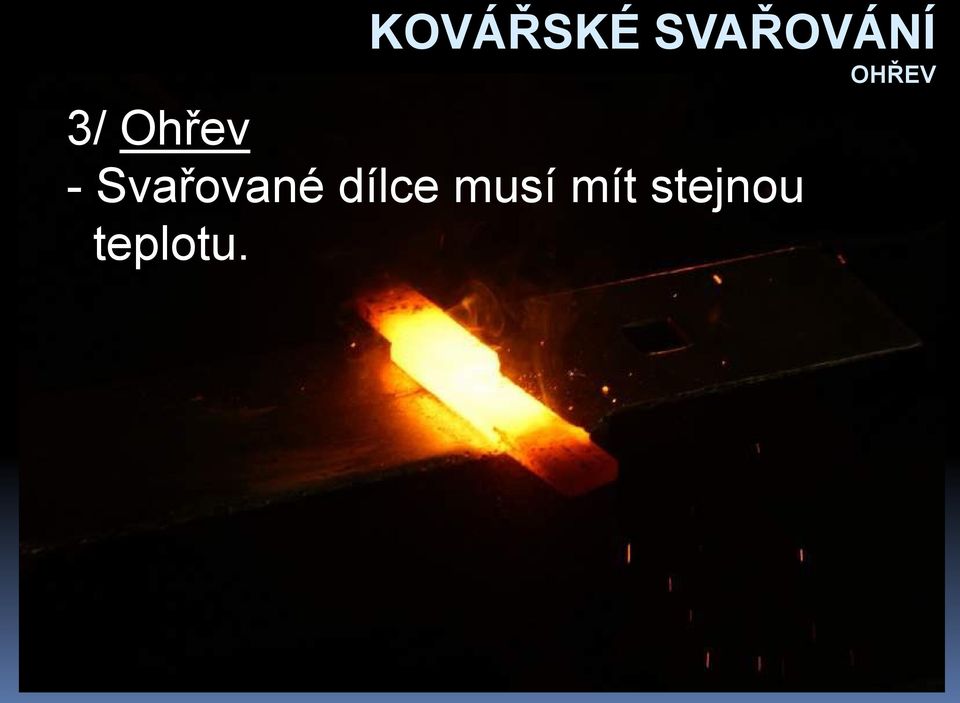

20 3/ Ohřev - Svařované dílce musí mít stejnou teplotu. OHŘEV

21 3/ Ohřev OHŘEV - Pokud dosáhneme uvedené teploty, ihned ohřev ukončíme.

22 4/ Prokování svaru PROKOVÁNÍ SVARU - Po vyjmutí z výhně lehce oklepneme strusku a prokováme.

23 4/ Prokování svaru PROKOVÁNÍ SVARU - Nejprve provádíme mírné údery, aby se plochy svaru dostaly do kontaktu.

24 4/ Prokování svaru PROKOVÁNÍ SVARU - Údery vedeme tak, aby mohla být ze svaru vytlačována struska.

25 4/ Prokování svaru - Další údery již provádíme s dostatečnou silou a svar dobře prokováme. PROKOVÁNÍ SVARU

26 TVARY SPOJŮ Tvary spojů při svařování v ohni: - Přeplátovaný různé průřezy do tloušťky 25 mm. - Na tupo pro méně namáhané spoje, tyče tloušťky mm. - Klínový pro materiály větších průřezů. - Do rozštěpu pro ploché tenké materiály. - Křížový pro materiály velkých průřezů a velmi namáhané spoje.

27 Při provádění spoje svařováním v ohni, dbáme na: SVARIZIKA A VADY 1/ rovnoměrný současný ohřev dílců na stejnou teplotu. 2/ správnou aplikaci tavidla v dostatečném množství

28 Při provádění spoje svařováním v ohni, dbáme na: 3/ dodržení správné svařovací teploty nízká teplota svar nemá pevnost, spojily se pouze povrchové vrstvy svarových ploch SVARIZIKA A VADY vysoká teplota ocel se spálí a po ochlazení se svar rozpadá

29 Při provádění spoje svařováním v ohni, dbáme na: SVARIZIKA A VADY 4/ na oklepnutí strusky po ohřevu. Velké množství strusky by zpomalilo provedení svaru.

30 Při provádění spoje svařováním v ohni, dbáme na: SVARIZIKA A VADY 5/ místo svaru kováním vyhladit dojde tak k uzavření svaru.

31 Při provádění spoje svařováním v ohni, dbáme na: SVARIZIKA A VADY 6/ dostatečnou rychlost provedení, která zaručí provedení svaru za potřebné teploty
