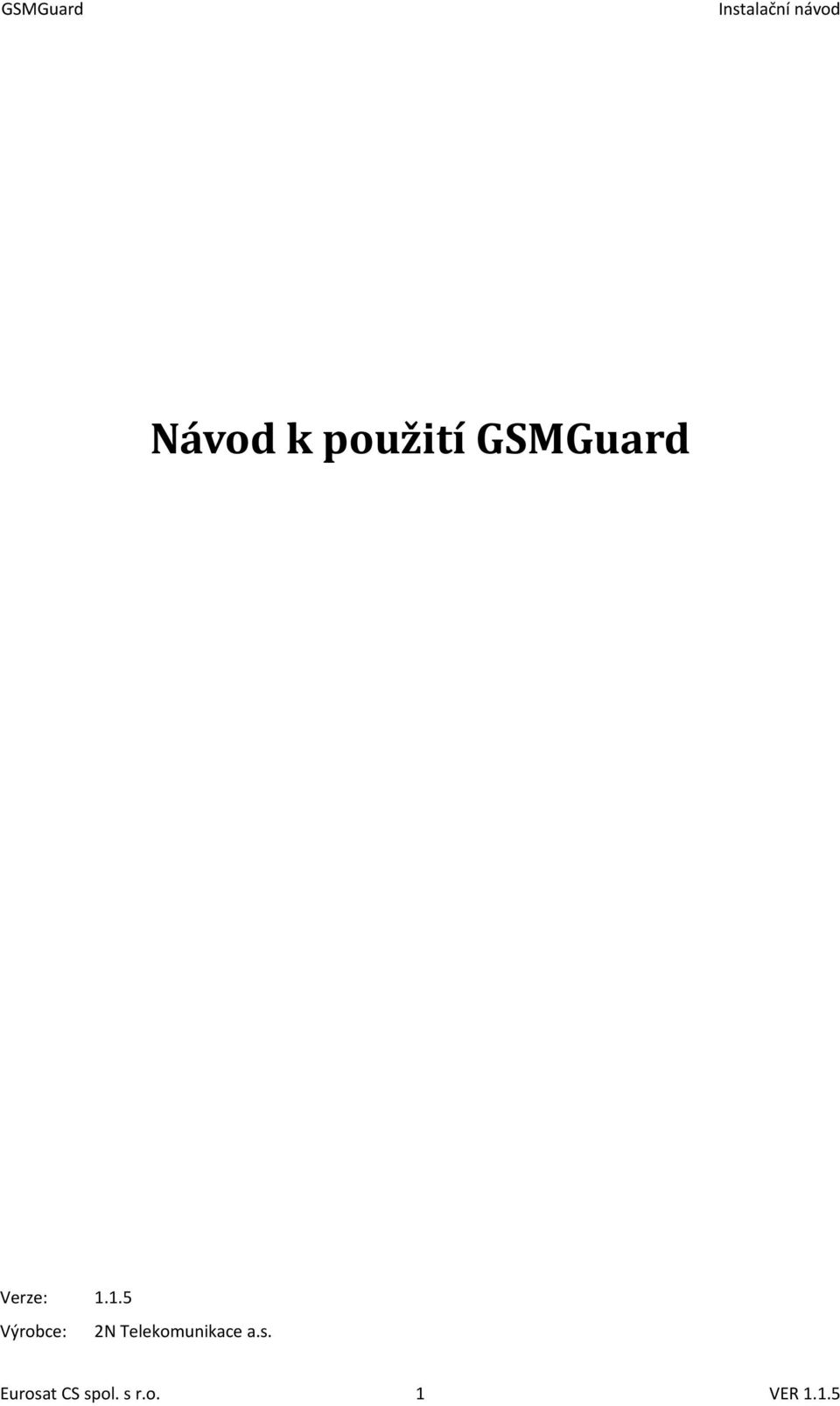

1 Návod k použití GSMGuard Verze: Výrobce: 2N Telekomunikace a.s. Eurosat CS spol. s r.o. 1 VER 1.1.5

2 Obsah Obsah... 1 Základní vlastnosti... 2 Popis zařízení... 3 Uspořádání na desce plošného spoje připojení do systému Rozmístění prvků na desce plošného spoje Součásti a rozšiřovací konektory na desce plošných spojů Popis funkce LED Tabulka připojovacích bodů pro kabeláž na základní desce GSMGuard Popis rozšiřovacího konektoru EXT3:... 4 Připojení periferií k zabezpečovací ústředně: AC/DC Napájecí napětí BAT+, BAT- Zálohovací baterie Vext, GND - napájení periferií SIREN+, SIREN- Siréna RELAYS A, B, C Spínací relé Smyčky L1,2,3,4 Smyčky pro připojení čidel Smyčka L5 Řídící smyčka RS232 Svorky pro sériovou linku Schéma zapojení periferií GSMGuard Popis parametrů nastavovaných pomocí konfiguračního programu Ústředna Podsystémy Vstupní smyčky pro čidla (1 až 4) Řídící smyčka Spínače GSM Uživatelé... 6 Popis příkazů pro ovládání konfiguračního programu... Eurosat CS spol. s r.o. 2 VER 1.1.5

3 6.1 Soubor Komunikace Nastavení Nápověda Použití ikon na liště programu... 7 Komunikace SMS Příkazy pro ovládání ústředny (SMS odesílané do ústředny) Zprávy vysílané ústřednou (SMS hlášení od ústředny)... 8 Tabulka SMS parametrů a práv ovládání... 9 Příklady konfigurace pro ovládání přes SMS Montáž a uvedení do provozu Montáž Instalace ovládacího programu pro PC Nastavení SIM Zapojení zařízení a nastavení parametrů Otestování zařízení Servis Technické parametry: Zabezpečovací ústředna GSM Napájení Zdroj pro napájení periferií (+12Vext) Relé Sériové rozhraní Ostatní... Eurosat CS spol. s r.o. 3 VER 1.1.5

4 1 Základní vlastnosti GSMGuard je určen pro použití jako základní deska jednoduchého zabezpečovacího zařízení. Tato deska integruje zabezpečovací ústřednu a GSM komunikátor, což snižuje cenu zařízení a zjednodušuje instalaci. Základní metodou ovládání ústředny, posílání poplachových zpráv a získávání informací o stavu ústředny jsou krátké textové zprávy SMS, posílané v síti GSM. Jako alternativu pro ovládání (zastřežení a zrušení zastřežení) lze použít ovládací vstupy. Další možností komunikace pro vybrané funkce je prozvonění. Ústředna není určena pro připojení k centrálnímu pultu ochrany, slouží k vyvolání lokálního poplachu (siréna) a hlášení situace vybraným osobám pomocí SMS. Je vhodná pro méně rozsáhlé instalace, kde postačí maximální počet osmi připojených čidel a jedna siréna. K nastavení ústředny slouží komfortní program pro PC, který umožňuje nastavit systém parametrů definujících funkce ústředny. Ústředna podporuje detailní nastavení chování, jako například odstupňované časy odchodového a příchodového zpoždění, funkce bypass při zabezpečení, podrobné nastavení práv jednotlivých uživatelů a podobně. V základní verzi obsahuje ústředna dvě dálkově ovládaná relé. 2 Popis zařízení GSMGuard je distribuován jako základní deska, určená pro montáž do rozvaděče elektronické zabezpečovací ústředny (EZU). K připojení pevných vedení od čidel, ovládacích prvků atd. slouží šroubové konektory s nasazovacími hlavicemi. Montáž hlavic lze provést pohodlně na volném konci kabelu, hlavice se pak nasadí na svoji pozici na desce. Připojení PC pro nastavení GSMGuard a pro upgrade firmware slouží konektor DB9 pro připojení sériové linky RS232. Pro připojení pomocí rozhraní USB je nutno použít vhodný převodník. Systém lze rozdělit do dvou podsystémů, jejichž zabezpečení se provádí odděleně. Je podporována společná zóna těchto podsystémů, pokud je některý z podsystémů v neaktivním stavu, je i tato zóna neaktivní (vhodné pro přístupový prostor). K zařízení lze připojit pomocí čtyř zabezpečovacích smyček až osm čidel detekujících narušení střeženého prostoru. Tato čidla jsou připojena pomocí tzv. vyvážených smyček, což jsou proudové smyčky signalizující stav změnou odporu. Tím je ztíženo narušení těchto smyček sabotáží. Lze definovat čidla s aktivitou 24 hodin pro trvalé střežení, toto nastavení je vhodné např. pro detektory kouře. Pro vyhlášení poplachu lze použít lokálně připojenou sirénu (lze použít zálohovaný i nezálohovaný typ). K ovládání zařízení, posílání poplachových zpráv a zpráv o stavy ústředny jsou používány SMS zprávy (popsáno podrobně v kapitole Komunikace SMS ). Pro lokální ovládání slouží ovládací smyčka pro připojení ovládacích prvků s kontaktem (spínač s klíčem, kódová klávesnice). Je možné připojit až dva ovládací prvky pro oddělené ovládání podsystémů. Připojení těchto ovládacích prvků se také provádí formou vyvážené smyčky. Všechny události jsou na ústředně zaznamenávány do paměti pro případné přečtení pomocí PC a vyhodnocení. K základní desce lze připojit desku extenderu, čímž se rozšíří počet připojitelných periferií. Počet připojitelných periferií bude průběžně rozšiřován. Eurosat CS spol. s r.o. 4 VER 1.1.5

5 3 Uspořádání na desce plošného spoje připojení do systému 3.1 Rozmístění prvků na desce plošného spoje 3.2 Součásti a rozšiřovací konektory na desce plošných spojů GSM Modul SIM slouží ke komunikaci prostřednictvím sítě GSM. Modul je propojen anténním kablíkem s konektorem SMA upevněným na desce (ANTENA). pro funkci GSM připojení je nutno vložit SIM kartu, na kartě musí být nastaveno SMS centrum, PIN zakázán nebo nastaven shodně s nastavením v GSMGuard. EXT1, EXT2 konektory pro připojení rozšiřovacího modulu (Extender), zajišťujícího možnost připojení dalších periferií. EXT3 RS232 SW1 BEEPER konektor pro připojení případných dalších periferií umístěných ve skříni se základní deskou GSMGuard. Připojení PC pro nastavení, čtení zaznamenaných událostí a upgrade firmware pomocí programu GSMGuard. Propojení s PC se provádí pomocí nekříženého sériového kabelu nebo převodníku USB/RS232, který se po připojení nainstaluje jako virtuální sériová linka. Tlačítko pro obnovení továrního nastavení držet 5s při zapnutí brány generátor zvuku pro signalizaci stavů GSMGuard Eurosat CS spol. s r.o. 5 VER 1.1.5

6 DIAGNOSTIKA, PROG konektory pro programování a testování při výrobě. 3.3 Popis funkce LED LED jsou umístěny přímo na desce plošného spoje a slouží k indikaci stavu zařízení při jeho uvádění do provozu, kontrolách a opravách. Pomocí konektoru EXT3 je lze vyvést i na pouzdro zařízení. Zelená (ZEL) - Signalizace stavu napájení Svítí provoz ze sítě Bliká není připojena baterie, baterie vadná, přetížení zdroje 12Vext Zhasnuto provoz z baterie Modrá (MO) - Připojení k síti GSM Stav při připojení k síti GSM - počet bliknutí v sérii (1-4) signalizuje sílu signálu Pomalé blikání (perioda 1s) není SIM Rychlé blikání (perioda 0,25s) není připojen k síti GSM Bliknutí 2x dlouze 4x krátce špatný PIN Svítí nepřetržitě probíhá komunikace s modulem GSM Žlutá (ŽL) - Indikace zastřežení Zastřeženo (krátké bliknutí 1x za 3s) Aktivní čidlo (pokud je některé čidlo aktivní, svítí trvale) Červená (ČER) - Chyba 3.4 Tabulka připojovacích bodů pro kabeláž na desce GSMGuard Označení AC/DC Popis Napájecí napětí sekundární vinutí transformátoru 16-22Vac nebo zdroj 16-30Vdc C1, C2 Společný kontakt relé (relé 1 a 2) A1, A2 Kontakt relé propojený s C1 a C2 v klidu B1, B2 Kontakt relé propojený s C1 a C2 při sepnutí relé L5 Ovládací smyčka L1, L2, L3, L4 Smyčky čidel GND Zemní svorky pro ovládací smyčky a smyčky čidel + BATT, -BATT Kladný a záporný pól zálohovací baterie 12V (-BAT není zaměnitelný GND) +SIREN, -SIREN +12Vext GND RX,TX,GND Svorky pro připojení sirény zálohovaný nebo nezálohovaný typ Napětí 12V pro napájení čidel a dalších periferií, výstup chráněn proti zkratu nadproudovou ochranou Zemní svorka pro napájení čidel atd. Připojení periferie komunikující přes RS232 (pro budoucí použití) Eurosat CS spol. s r.o. 6 VER 1.1.5

7 3.5 Popis rozšiřovacího konektoru EXT3: Tento konektor je určen pro připojení periferií, které budou umístěny ve skříni řídící jednotky nebo v její bezprostřední blízkosti. Signály na tomto konektoru nejsou chráněny proti přepětí, elektrostatickému poškození ani přetížení. Tento konektor použít pro vyvedení LED na základní desce pro jejich viditelné umístění na skříni zařízení. LED musí být připojeny se sériovými odpory minimálně 220 Ohm mezi příslušný vývod pro řízení LED a +3,6V Ext. LED1 a 2 mohou být použity pro signalizaci zastřežení subsystému 1 a 2 (od FW verze 4.0.0) Dále lze připojit přídavný Beeper (samokmitající akustický měnič) mezi vývod Beeper a +3,6V, jeho spotřeba smí být maximálně 50mA. Ostatní vývody jsou připraveny pro periferie, které zatím nejsou podporovány. Číslo Označení Popis V Napájecí napětí 3,6V 2 +12V Napájecí napětí 12V 3 INT_TL1 Interní tlačítko 1 - nepodporováno 4 INT_TL2 Interní tlačítko 2 - nepodporováno 5 INT_TL3 Interní tlačítko 3 - nepodporováno 6 TL_INTERN Tlačítko pro obnovení továrního nastavení nedoporučujeme vyvádět 7 DDRS Připojení displeje - nepodporováno 8 DDRV Připojení displeje - nepodporováno 9 DDEN Připojení displeje - nepodporováno 10 DD0 Data 0 LED MO 11 DD1 Data1 LED ŽL 12 DD2 Data 2 LED ČER 13 DD3 Data 3 LED ZEL 14 DD4 Data 4 (Ext. LED 1 zastřežení subsystému A) 15 DD5 Data 5 (Ext. LED2 zastřežení subsystému A) 16 DD6 Data 6 17 DD7 Data 7 18 NC Nepřipojeno 19 BEEP Beeper 20 GND Zem Eurosat CS spol. s r.o. 7 VER 1.1.5

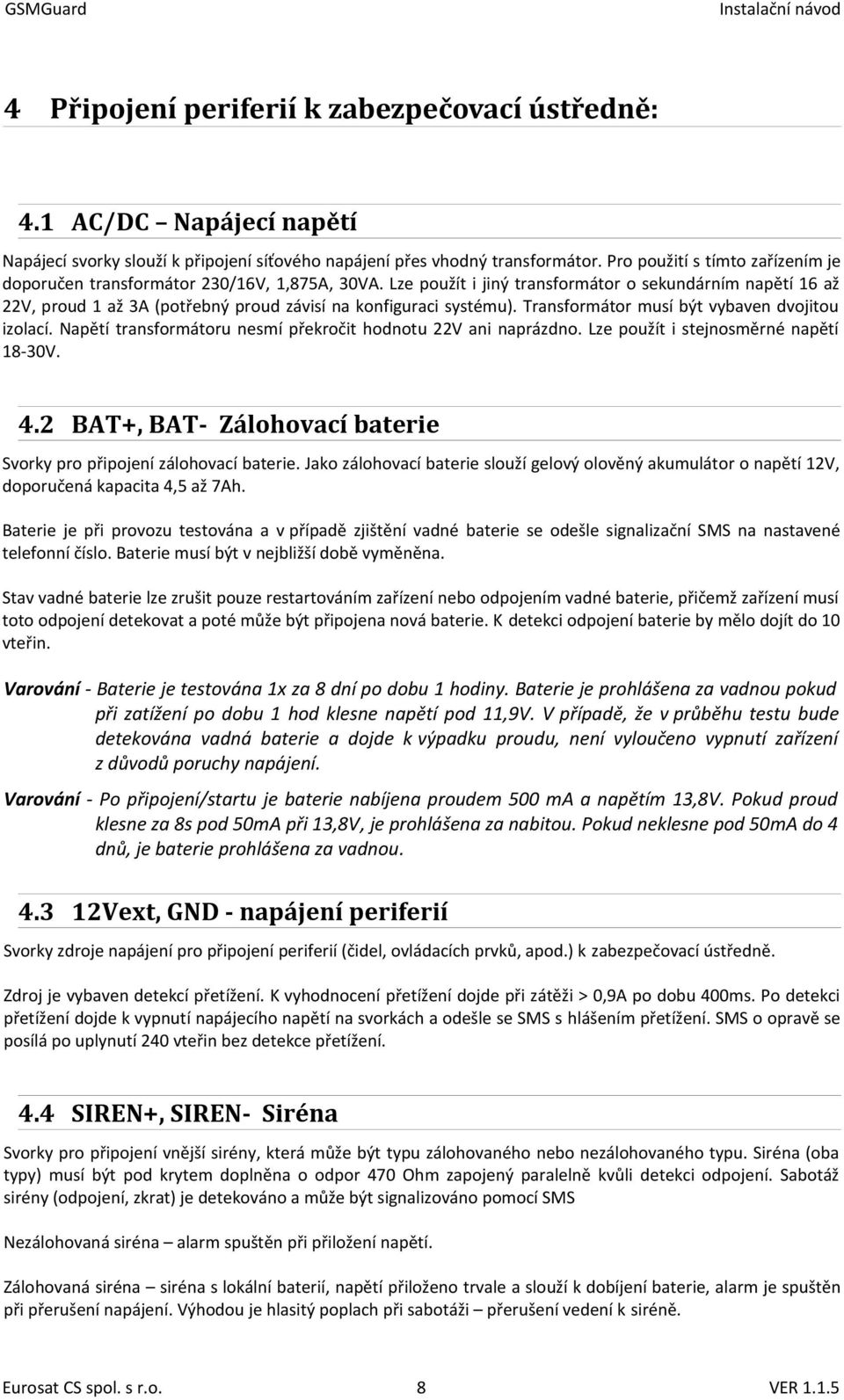

8 4 Připojení periferií k zabezpečovací ústředně: 4.1 AC/DC Napájecí napětí Napájecí svorky slouží k připojení síťového napájení přes vhodný transformátor. Pro použití s tímto zařízením je doporučen transformátor 230/16V, 1,875A, 30VA. Lze použít i jiný transformátor o sekundárním napětí 16 až 22V, proud 1 až 3A (potřebný proud závisí na konfiguraci systému). Transformátor musí být vybaven dvojitou izolací. Napětí transformátoru nesmí překročit hodnotu 22V ani naprázdno. Lze použít i stejnosměrné napětí 18-30V. 4.2 BAT+, BAT- Zálohovací baterie Svorky pro připojení zálohovací baterie. Jako zálohovací baterie slouží gelový olověný akumulátor o napětí 12V, doporučená kapacita 4,5 až 7Ah. Baterie je při provozu testována a v případě zjištění vadné baterie se odešle signalizační SMS na nastavené telefonní číslo. Baterie musí být v nejbližší době vyměněna. Stav vadné baterie lze zrušit pouze restartováním zařízení nebo odpojením vadné baterie, přičemž zařízení musí toto odpojení detekovat a poté může být připojena nová baterie. K detekci odpojení baterie by mělo dojít do 10 vteřin. Varování - Baterie je testována 1x za 8 dní po dobu 1 hodiny. Baterie je prohlášena za vadnou pokud při zatížení po dobu 1 hod klesne napětí pod 11,9V. V případě, že v průběhu testu bude detekována vadná baterie a dojde k výpadku proudu, není vyloučeno vypnutí zařízení z důvodů poruchy napájení. Varování - Po připojení/startu je baterie nabíjena proudem 500 ma a napětím 13,8V. Pokud proud klesne za 8s pod 50mA při 13,8V, je prohlášena za nabitou. Pokud neklesne pod 50mA do 4 dnů, je baterie prohlášena za vadnou Vext, GND - napájení periferií Svorky zdroje napájení pro připojení periferií (čidel, ovládacích prvků, apod.) k zabezpečovací ústředně. Zdroj je vybaven detekcí přetížení. K vyhodnocení přetížení dojde při zátěži > 0,9A po dobu 400ms. Po detekci přetížení dojde k vypnutí napájecího napětí na svorkách a odešle se SMS s hlášením přetížení. SMS o opravě se posílá po uplynutí 240 vteřin bez detekce přetížení. 4.4 SIREN+, SIREN- Siréna Svorky pro připojení vnější sirény, která může být typu zálohovaného nebo nezálohovaného typu. Siréna (oba typy) musí být pod krytem doplněna o odpor 470 Ohm zapojený paralelně kvůli detekci odpojení. Sabotáž sirény (odpojení, zkrat) je detekováno a může být signalizováno pomocí SMS Nezálohovaná siréna alarm spuštěn při přiložení napětí. Zálohovaná siréna siréna s lokální baterií, napětí přiloženo trvale a slouží k dobíjení baterie, alarm je spuštěn při přerušení napájení. Výhodou je hlasitý poplach při sabotáži přerušení vedení k siréně. Eurosat CS spol. s r.o. 8 VER 1.1.5

9 Svorky pro připojení sirény jsou vybaveny detekcí přetížení. K vyhodnocení přetížení dojde při zátěži >0,9A po dobu 400ms. Po detekci přetížení dojde k vypnutí napájecího napětí na svorkách a odešle se SMS s hlášením přetížení. SMS o opravě se posílá po uplynutí 240 vteřin bez detekce přetížení. 4.5 RELAYS A, B, C Spínací relé Svorky pro připojení relé 1 a 2 kontakty relé spínaných pomocí SMS nebo prozvoněním. Umožňují spínat napětí 250V a proud 6A, lze je použít pro ovládání kotle, vrat a podobně. A- klidový kontakt, B- spínací kontakt, C- společný kontakt. 4.6 Smyčky L1,2,3,4 Smyčky pro připojení čidel Jedná se o čtyři vyvážené proudové smyčky pro připojení čidel, každou smyčku lze použít pro připojení jednoho nebo dvou čidel. Čidla musí být zapojena jako vyvážená viz schéma zapojení. Smyčku lze nastavit i na funkci logického vstupu, v tom případě lze její stav zjistit pomocí SMS, zabezpečovací funkci neovlivňuje (Platí i pro smyčku L5). Všechny smyčky se uzavírají proti zemi (svorka GND). 4.7 Smyčka L5 Řídící smyčka Řídící smyčka - vyvážená smyčka pro řízení zabezpečení podsystému, případně obou podsystémů zároveň. Lze připojit jeden nebo dva ovládací spínače (spínací zámek, kódová klávesnice a podobně). Lze nastavit řízení úrovní (stavem) nebo pulsem (puls změní stav příslušného podsystému na opačný). Smyčka musí být zapojena jako vyvážená viz schéma zapojení. 4.8 RS232 Svorky pro sériovou linku Svorky GND, RX, TX jsou určeny pro budoucí použití pro připojení periferií komunikujících po RS232 a pro připojení PC. Slouží pro konfiguraci programem GSMGuard. Eurosat CS spol. s r.o. 9 VER 1.1.5

10 4.9 Schéma zapojení periferií GSMGuard. Poznámky: - K zařízení lze připojit pouze jednu ovládací smyčku, v ní mohou být zapojeny až dva ovládací prvky. Aktivní stav těchto prvků (zastřeženo, ovládací puls) je v sepnutém stavu. - K zařízení lze připojit až čtyři poplachové smyčky, na každé mohou být zapojeny až dvě čidla, jejich kontakty jsou aktivní v rozepnutém stavu. Kontakty tamper jsou vždy rozpínací a jsou umístěny pod krytem čidel. Při poplachu způsobeném některým tamper kontaktem na smyčce nelze rozlišit, které čidlo bylo narušeno. - Pro detekci narušení tamper kontaktů, které nejsou součástí čidel (např. siréna, klávesnice, skříň zařízení) lze jednu z poplachových smyček nebo je sériově připojit do poplachových smyček, narušení bude potom hlášeno jako narušení čidel na příslušné smyčce. - Požadovaná přesnost připojených odporů +-10% nebo lepší. Odpory jsou součástí dodávky. Eurosat CS spol. s r.o. 10 VER 1.1.5

11 5 Popis parametrů nastavovaných pomocí konfiguračního programu Tyto parametry jsou nastavovány pro určitou zabezpečovací ústřednu, nastavení lze uložit na disk počítače, nahrát z disku, nahrát do připojené desky GSMGuard nebo jej z této desky sejmout. 5.1 Ústředna Menu ústředna slouží k nastavení parametrů, které jsou společné pro celý systém Název ústředny 10 znaků, slouží k identifikaci ústředny, je vždy součástí doručené SMS Typ sirény Volba typu připojené sirény Nezálohovaná nebo Zálohovaná (viz popis periferií) Nezálohovaná Zpoždění detekce výpadku/zapnutí napájení Výpadek kratší než nastavený čas není hlášen jako porucha. Pokud po výpadku následuje pouze krátké zapnutí (kratší než tento parametr), tak při dalším výpadku se dále načítá čas výpadku. To je ochrana před vybitím baterie řadou výpadků kratších než nastavené zpoždění. Rozsah: Servisní interval: 0 až 255 minut 0 minut Časový interval, po kterém se odesílá upozornění na požadovaný servis. Možnosti: Zálohováno baterií 0 (neodesílat), 12 měsíců, 24 měsíců nastavení zda systém používá zálohovací baterii nebo je nezálohovaný 5.2 Podsystémy zapnuto Podsystém je část střeženého prostoru, kde lze provádět nezávisle řízení zastřežení. Systém umožňuje definovat dva podsystémy A a B Siréna, délka poplachu Délka akustické signalizace sirénou při poplachu. Délka poplachu 0s znamená vypnutí akustické signalizace. Akustická signalizace se spouští pouze je-li podsystém v zastřeženém stavu. Je-li při stavu vypnutého střežení narušen tamper některého čidla v podsystému, je odeslána příslušná SMS, ale hlasitý poplach se nespouští. Rozsah: 0 až 180 s 0 s Eurosat CS spol. s r.o. 11 VER 1.1.5

12 5.2.2 Odchodové zpoždění Časový interval pro opuštění střeženého prostoru po zastřežení. Během odchodového zpoždění upozorňuje bzučák na desce GSMGuard na probíhající zastřežení přerušovaným zvukem se zvyšující se kadencí, který končí souvislým tónem. Rozsah 0 až 255 s 0 s Signalizace příchodu Způsob signalizace požadavku na zrušení stavu zastřežení při příchodu. Krátké pípnutí případně ticho ztěžuje narušiteli lokalizaci EZU Možnosti: Stálý tón, Přerušovaný tón, Ticho Stálý tón Interval indikace zastřežení Časový interval, ve kterém se pravidelně odesílá zpráva o stavu systému, pokud je tento zastřežen. Informace se posílá pouze uživatelům, kteří jsou nastaveni jako příjemci hlášení SMS Indikace zastřežení. Je-li parametr 0, posílá se SMS pouze jednou, po provedení zastřežení. Rozsah: 0 0 až 168 hodin Zastřežení anonymním prozvoněním Tato funkce umožní uvést podsystém do stavu zastřeženo voláním z kteréhokoli čísla (funkce uklízečka). vypnuto 5.3 Vstupní smyčky pro čidla (1 až 4) Na každou smyčku lze připojit až dvě čidla zapojená v odporově vyvážené smyčce (viz připojení periferií). Lze připojit standardní čidla s rozpojovacím kontaktem, je vhodné, aby čidlo obsahovalo tamper. Smyčka se volí na spodní záložce, ke každé smyčce přísluší dvě čidla. Pokud jsou obě čidla na jedné smyčce použita a dojde k přerušení této smyčky, ať již poškozením vodiče nebo aktivací spínače tamper v některém z čidel, je tato situace vyhodnocena jako Sabotáž na obou čidlech. Tamper spínače na dalších místech systému (skříň zařízení, siréna) je možno zařadit do série s čidly v některé ze smyček, potom se narušení těchto tamper spínačů hlásí jako sabotáž na těchto čidlech, nebo jim vyhradit samostatnou smyčku. Pokud dojde k narušení tamper spínače v zastřeženém stavu, je spuštěn hlasitý poplach podle nastavení čidel v narušené smyčce (pokud se čidla liší v nastavení zvuku, tak má nepřerušený tón přednost před přerušovaným a ten před tichem). V nezastřeženém stavu se hlasitý poplach nespustí. Hlášení SMS o sabotáži se odešle v každém případě Režim volba funkce čidla. Možnosti: OFF čidlo není připojeno PIR čidlo zapojené ve vyvážené smyčce PIR 24 hodin čidlo zapojené ve vyvážené smyčce a je trvale aktivní a není ovlivněno vypnutím subsystému Logický vstup Vstup, jehož stav lze zjistit pomocí SMS, neovlivňuje zabezpečení. Pouze jeden na smyčku. OFF Eurosat CS spol. s r.o. 12 VER 1.1.5

13 5.3.2 Název 10 znaků, slouží k identifikaci čidla, je součástí poplachové SMS Podsystém Zařazení čidla do podsystému A, B nebo do obou podsystémů (A+B). Je-li čidlo zařazeno do obou podsystémů, tak deaktivace kteréhokoli podsystému deaktivuje i toto čidlo. Podsystém A Příchodové zpoždění Časový interval mezi aktivací čidla a vyhlášením poplachu, umožňuje zpoždění poplachu ve vstupním prostoru pro deaktivaci při příchodu. Rozsah: Bypass 0 až 255 s 0 s Aktivní bypass umožňuje zastřežení podsystému přesto, že je některé z čidel aktivní. Čidlo je poté nefunkční po celou dobu zastřežení. Zastřežení s funkcí Bypass musí být povoleno i pro uživatele, který zastřežení provádí (v menu Uživatelé ). Pokud je zastřežení provedeno pomocí prozvonění (anonymní nebo od uživatele), je vždy prováděno s aktivní funkcí Bypass. neaktivní Max počet poplachů za 1 min Limitace počtu odeslaných SMS pro příslušné čidlo během intervalu 1 minuta Siréna Rozsah: 1 až 10, neomezovat neomezovat Volba zvuku sirény při alarmu od příslušného čidla. Možnosti: Trvalý, přerušovaný, ticho Trvalý 5.4 Řídící smyčka Slouží k připojení až dvou ovládacích prvků zapojených v odporově vyvážené smyčce (viz připojení periferií). Přerušení, zkratování nebo aktivace tamperu smyčky vyvolá hlasitý poplach, pokud je zastřeženo. SMS o sabotáži se odešle v každém případě. Výběr řídící smyčky je na spodní záložce Režim Volba funkce řídícího prvku Možnosti: OFF ovládací prvek není připojen Vyvážená smyčka úroveň stav připojeného kontaktu odpovídá stavu zastřežení. Nelze kombinovat s jiným způsobem řízení zabezpečení (SMS, prozvonění). Vhodné pro použití spínače se zámkem. Sepnutý kontakt zastřeženo. Vyvážená smyčka pulsy puls na vstupu způsobí změnu stavu zastřežení. Vhodné pro použití kódové klávesnice. Ovládací puls sepnutý kontakt. Logický vstup - vstup, jehož stav lze zjistit pomocí SMS, neřídí zastřežení, pouze jeden vstup. OFF Eurosat CS spol. s r.o. 13 VER 1.1.5

14 5.4.2 Název 10 znaků, slouží k identifikaci řídícího prvku nebo logického vstupu Podsystém Určení, zda řídící prvek ovládá podsystém A, B nebo oba podsystémy (A+B). Pro ovládání jednoho podsystému může být použit pouze jeden prvek (ovládání z jednoho místa), tzn. při použití dvou ovládacích prvků přichází v úvahu pouze ovládání podsystému A jedním prvkem a podsystému B druhým Siréna Podsystém A Volba zvuku sirény při alarmu od řídící smyčky pouze sabotáž Možnosti: 5.5 Spínače Menu pro relé 1 a Název Stálý tón, Přerušovaný tón, ticho Stálý tón 10 znaků, slouží k identifikaci spínače Interval sepnutí Po sepnutí spínače příkazem SMS nebo prozvoněním zůstává spínač sepnutý po dobu definovanou tímto parametrem (v sekundách). Nastavení na 0 znamená, že spínač zůstává v sepnutém stavu až do vypnutí dalším příkazem nebo prozvoněním. Vypnutí příkazem je možné i během intervalu sepnutí (při nenulovém parametru Interval sepnutí ). 5.6 GSM Nastavení: 0 až Nastavení parametrů souvisejících s GSM připojením PIN Vyplnit, pokud je SIM chráněna pinem Zákaz roamingu Odstraňuje nebezpečí registrace do zahraniční sítě, vhodné pro příhraniční oblasti Kód pro zjištění kreditu Tento a další parametry jsou určeny pro předplacené karty, kód definován operátorem GSM sítě (např. *101#) Minimální kredit Pokles kreditu pod tuto úroveň je hlášen pomocí SMS. Zbývající kredit je zjištěn vždy po přihlášení do GSM sítě, pravidelně každý den v 10 hodin, po každé odeslané SMS. Po odeslání SMS ústřednou se nastaví prodleva 255 s, poté se provede kontrola zbývajícího kreditu. Prodleva je implementována, aby při odesílání více SMS nezahlcovala síť opakovanou kontrolou. Kredit se nezjišťuje pokud není nastaven minimální kredit(hodnota 0), nebo není vyplněn kód pro zjišťování kreditu. Eurosat CS spol. s r.o. 14 VER 1.1.5

15 SMS hlášení se pošle jen jednou. Chyba nízkého kreditu se maže resetem intervalu vypršení kreditu. (SMS příkaz PR) Rozsah: 0 až Upozornění Zbývající kredit by měl umožňovat odeslání ještě několika dalších SMS, aby mohlo být v případě poplachu odesláno hlášení. Postup dekódování zprávy o zbývajícím kreditu od operátora: 1) Vyplněný řetězec měna se doplní mezerou na začátku a hledá se ve zprávě od operátora. 2) Pokud je řetězec nalezen, je před ním hledáno číslo odpovídající zbývajícímu kreditu. 3) Pokud není měna vyplněna, nebo není nalezena ve zprávě od operátora, nebo není před měnou nalezeno číslo, tak se hledá první číslo od začátku zprávy, to ale může být datum, telefonní číslo, nebo něco jiného. 4) Pokud je nějaké číslo nalezeno je porovnáno s minimálním kreditem. Do SMS hlášení je pro kontrolu vložena i původní zpráva od operátora Násobek Násobitel minimálního kreditu (pro měny s nízkou nominální hodnotou). Například pro minimální hodnotu kreditu 2500 nastavíme do pole Minimální kredit 25 a do pole násobek x100. (25*100=2500) Možnosti: x1,x10, x100, x1000, x10000, x100000, x x Měna Pro identifikaci údaje v přijaté zprávě o kreditu od operátora. (viz postup dekódování Minimální kredit) Vypršení platnosti kreditu Počet měsíců od nabití, po které kredit ztrácí platnost. Rozsah: 0 až 24 0(funkce vypnuta) Minimální GSM signál Pokles pod tuto úroveň je hlášen, pomocí zatržení nesledovat lze funkci vypnout Udržovací volání Některé SIM karty vyžadují, aby v určitém časovém intervalu byl realizován alespoň jeden odchozí hovor, jinak je karta deaktivována. Pokud použijete kartu, která toto vyžaduje, lze pomocí funkce Udržovací volání realizovat v pravidelných intervalech odchozí hovor. Parametrem Četnost se nastaví interval volání, do parametru Telefonní číslo se nastaví číslo, na nějž bude hovor uskutečněn. 5.7 Uživatelé Nastavení práv pro až 8 uživatelů. Výběr uživatele se provádí na spodní záložce. Každý uživatel může být Eurosat CS spol. s r.o. 15 VER 1.1.5

16 povolen nebo zakázán aniž by bylo ztraceno jeho nastavení Telefonní číslo Číslo uživatele, je použito pro směrování odchozích SMS a pro identifikaci uživatele, který bránu ovládá prozvoněním. Tento parametr nemusí být vyplněn, uživatel může používat pouze příkazy Pomocí SMS ovládá. Ovládací SMS může být odeslána z libovolného telefonního čísla. Při ovládání přes SMS nedochází k identifikaci uživatele podle čísla, ale podle uživatelského hesla uvedeného v SMS. Vyžádaná odpověď je odeslána na stejné číslo, ze kterého přišla řídící SMS, pokud nebylo použito přesměrování Povolení zastřežení přes bypass Funkce povolí zastřežení subsystému, ve kterém je čidlo v aktivním režimu (v zóně jsou přítomny osoby). Čidlo musí mít povolenou funkci bypass. Volba má význam pouze pro zastřežení přes SMS, při zastřežení prozvoněním je bypass vždy povolen Pomocí SMS ovládá Funkce, které může příslušný uživatel ovládat pomocí SMS. Uživatel je identifikován heslem, telefonní číslo, z nějž je SMS odeslána nemá vliv na její přijetí. Pokud je požadováno odeslání zpětné SMS na jiné číslo, než ze kterého byla odeslána SMS s požadavkem, lze použít příkaz pro přesměrování obsažený v odeslané SMS (SMS lze odeslat z internetové brány a podobně). Možnosti: Podsystém A, Podsystém B právo ovládat zastřežení Prozvoněním ovládá Spínač 1, 2 právo ovládat relé. Detekce stavu možnost vyžádat zprávy o stavu systému. Zjištění kreditu možnost vyžádat zprávu o zbývajícím kreditu a jeho platnosti (pro předplacenou kartu). Dobití kreditu možnost dobití kreditu pomocí SMS obsahující informace z dobíjecího kupónu, případně resetování času dobití při dobití jiným kanálem. Nastavení RTC právo nastavovat čas pomocí SMS. Reset ústředny právo resetovat ústřednu pomocí SMS. Funkce, které může příslušný uživatel ovládat pomocí prozvonění. Prozvonění musí být provedeno z telefonního čísla zadaného pro uživatele. Při prozvonění je hovor odmítnut, podle času, za který je odmítnut lze zjistit aktuální stav ovládaného prvku. Odmítnutí po krátkém intervalu (jedno zazvonění) značí aktivní stav (podsystém zastřežen, relé sepnuto). Odmítnutí po dlouhém intervalu (tři zazvonění) značí neaktivní stav (není zastřeženo, relé rozepnuto). Pokud dojde k odmítnutí, tak je stav ovládaného prvku změněn na svůj opak. Pokud se má prozvoněním provést zastřežení systému a z nějakého důvodu zastřežení nelze provést (např. aktivní čidlo, jehož bypass není povolen), zastřežení se neprovede a zpráva o tom je odeslána osobě, která zastřežení provádí pomocí SMS. Zastřežení prozvoněním je vždy prováděno s aktivní funkcí bypass. Možnosti: Nic, Zastřežení podsystému (A, B, A a B), Spínač (1, 2) Nic Varování - při odesílání SMS právě v okamžiku příchozího volání dochází ke zpoždění příjmu volání a signalizace pomocí času do odmítnutí nemůže být použita. Takovéto volání zůstává neobslouženo a je nutno jej opakovat. Jedinou výjimkou z tohoto pravidla je ukončení zastřežení, které se přesto provede. Tato vlastnost je zavedena pro případ, kdy uživatel zapomene zrušit zastřežení, vstoupí do zabezpečeného prostoru a způsobí poplach. Odesílání poplachové SMS by znemožnilo ukončení poplachu v co nejkratším čase. Varování pokud je nastaveno, že uživatel ovládá prozvoněním zastřežení systému A i B, a pokud je jeden systém ve stavu zastřeženo a druhý je nezastřežen, prozvoněním se oba uvedou do Eurosat CS spol. s r.o. 16 VER 1.1.5

17 stavu zastřeženo Typ signalizace Výběr způsobu signalizace Možnosti: Signalizace od SMS pouze SMS SMS & Ring SMS spojená s prozvoněním Ring pouze prozvonění SMS Nastavení zdrojů SMS pro příslušného uživatele. SMS jsou odesílány na telefonní číslo uživatele. Ostatní hlášení: Možnosti: Poplachy Podsystém A, B Sdružování SMS uživatel, který si aktivuje tuto funkci, dostane neprodleně od každého čidla SMS pouze při jeho první aktivaci. Zprávy o dalších aktivacích všech čidel se sdružují do jedné zprávy shrnující počty aktivací jednotlivých čidel. Tato zpráva se odesílá vždy po minutě do té doby, dokud dochází k aktivaci čidel. Činnost je ukončena poslední zprávou, která obsahuje informaci, že v uplynulé minutě nebylo žádné čidlo aktivováno. Sabotáže Podsystém A, B Indikace zastřežení - hlášení o zastřežení dle Interval indikace zastřežení. Je-li tento parametr 0, odesílá se pouze jednou, po provedení zastřežení. Zastřeženo anonymem - hlášení o zastřežení anonymním prozvoněním. Změna logického vstupu 1 až 5 pouze je-li smyčka konfigurována jako logický vstup Poruchy napájení - přerušení napájení na dobu delší než nastaveno - pokles napětí akumulátoru pod 10V následuje vypnutí - odpojení akumulátoru - vadný akumulátor (kapacita) - přetížení zdroje 12Vext Poruchy GSM - ztráta signálu (bude ohlášena po obnovení) - příliš slabý signál Porucha sirény - odpojení sirény - zkrat sirény Restart ústředny - hlášení o restartu ústředny (po vypnutí napájení i baterie nebo po dálkovém restartu pomocí SMS) Upozornění na servis - SMS odeslána po uplynutí servisního intervalu Eurosat CS spol. s r.o. 17 VER 1.1.5

18 6 Popis příkazů pro ovládání konfiguračního programu Popisuje ovládání komunikačního programu pomocí položek roletového menu na horní liště programu. Pro nejdůležitější příkazy lze použít obrazové ikony, jejich popis se objeví po najetí na ikonu. 6.1 Soubor Položka slouží ke správě konfigurací na pevném disku PC a k ukončení programu. Dle obvyklých zvyklostí pro správu souborů na PC. Umožňuje vytvářet nové konfigurace, nahrávat dříve uložené konfigurace do programu a ukládat aktuální konfiguraci na disk. 6.2 Komunikace Slouží k výměně dat s připojenou deskou GSMGuard Informace Získání informací o připojené desce GSMGuard. Jedná se o informace, které nelze nastavovat pomocí konfiguračního programu. Tato funkce umožňuje získat podrobné informace o stavu celého systému, lze použít pro diagnostiku zařízení v případě poruchy Načtení parametrů Načtení parametrů z připojené desky GSMGuard do programu, přepíše případnou aktuální konfiguraci v programu. Lze provádět se znalostí hesla Master kód i User kód Uložení parametrů Nahrání aktuální konfigurace do připojené desky GSMGuard, konfigurace v GSMGuard bude přepsána. Lze provádět pouze se znalostí hesla Master kód Změna hesla Heslo je číselné, počet číslic 4 až 8. Zařízení je zabezpečeno následujícími hesly: Master kód: 1234 heslo potřebné k ukládání parametrů a k aktualizaci firmware ústředny. Neumožňuje přístup k heslům jednotlivých uživatelů ani neumožňuje ovládání ústředny. User kód 1 až 8: uživatelská hesla umožňují jednotlivým uživatelům možnost změny svého hesla a ovládání ústředny podle toho, jak jsou nastavena jejich práva. uživatelská hesla musí být různá, stejné heslo pro více uživatelů nelze nastavit uživatelská hesla slouží k identifikaci uživatele v SMS prázdné, při instalaci nutno nastavit Varování - Uživatelská hesla slouží k identifikaci uživatele v SMS a při nastavení stejného hesla pro více uživatelů dojde k chybě a vypsání hlášky Nepovolené heslo.heslo se nenastaví. Uživatelská hesla musí být různá! Eurosat CS spol. s r.o. 18 VER 1.1.5

19 6.2.5 Aktualizace FW Lze provádět pouze se znalostí hesla Master kód Nastavení RTC času Nastavení hodin reálného času v GSMGuard. Čas těchto hodin je doplňován do zaznamenaných událostí. Pokud síť GSM poskytuje informace o čase, je tento čas zařízením použit automaticky. Lze provádět pouze se znalostí hesla Master kód Čtení paměti událostí Přečtení paměti událostí z GSMGuard a jejich uložení na disk připojeného počítače. Události budou uloženy do textového souboru. Paměť událostí má hloubku 256 záznamů, po jejím naplnění se nejstarší události mažou. Lze provádět se znalostí hesla Master kód i User kód Reset servisního Intervalu Vynulování časovače upozorňujícího na potřebu servisu (lze provést i pomocí SMS). Lze provádět pouze se znalostí hesla Master kód Reset vypršení kreditu Vynulování časovače vypršení platnosti kreditu (lze provést i pomocí SMS). Lze provádět pouze se znalostí hesla Master kód. 6.3 Nastavení Komunikace Výběr komunikačního portu na PC (COMn). Při použití převodníku USB musí tento převodník vytvořit virtuální sériový port Jazyk Výběr Čeština, Angličtina 6.4 Nápověda Informace o aplikaci 6.5 Použití ikon na liště programu Nejpoužívanější funkce jsou přístupné pomocí ikon na liště programu. Poslední položka této lišty otvírá okno pro monitorování komunikace programu s ústřednou, je určeno pro servisní účely. Eurosat CS spol. s r.o. 19 VER 1.1.5

20 7 Komunikace SMS SMS slouží jako hlavní komunikační kanál pro hlášení poplachů, hlášení stavu ústředny i ovládání ústředny. Telefonní čísla a práva jednotlivých uživatelů se nastavují pomocí konfiguračního programu, viz popis v části Příkazy pro ovládání ústředny (SMS odesílané do ústředny) Každá zpráva s příkazy určená pro řízení poplachové ústředny musí mít následující části oddělené mezerou, nebo odřádkováním: Heslo T=xxx Příkazy uživatelské heslo nastavené pomocí konfiguračního programu, 4-8 číslic, (musí být na začátku každé SMS pro autorizaci a rozpoznání uživatele) přesměrování, použije se, pokud má být zpětná SMS doručena na jiné telefonní číslo než bylo použito k odeslání SMS (vhodné pro použití internetové brány pro odesílání SMS). Nepovinná položka. až do maximální délky SMS Příkazy pro ovládání ústředny GSMGuard (E) ER SW restart ústředny. Po tomto restartu je vypnuto zastřežení a relé jsou v klidovém stavu, je nutno obnovit požadovaný stav zařízení lokálním ovládáním nebo pomocí SMS. EC=RRMMDDHHMM nastavení reálného času ústředny (RTC). Zadávejte vždy dvojciferné údaje, např. pro měsíc duben zadejte 04. EI vyžádání obecných informací o ústředně. Nastavení reálného času RTC a stav GSM, napájecích zdrojů a sirény Příkazy pro zastřežení a zrušení stavu střežení (S) SA=1 SB=1 SAB=1 zastřežení podsystému A, B, A+B SA=2 SB=2 SAB=2 dtto s překonáním podmínek zamezujícím zastřežení (bypass) SA=0 SB=0 SAB=0 zrušení stavu střežení podsystému A, B, A+B SI Příkazy pro ovládání spínačů (R) vyžádání informací o podsystémech, které má uživatel právo ovládat pomocí SMS. R1=1 R2=1 R12=1 sepnutí spínače 1, 2, 1 a 2, podle nastavení parametru Interval sepnutí v menu spínače buď trvalé sepnutí (nastavení parametru 0) nebo sepnutí na definovaný časový interval (1 až 255s). R1=0 R2=0 R12=0 vypnutí spínače 1, 2, 1 a 2. Vypnutí trvale sepnutého spínače nebo předčasné ukončení stavu sepnuto během intervalu sepnutí. RI vyžádání informací o spínačích, které má uživatel právo ovládat pomocí SMS a logických vstupech, od kterých dostává SMS při změně stavu na vstupu Příkazy pro ovládání a manipulaci s kreditem předplacených karet (P) PR Reset časovače pro upozornění na vypršení kreditu PI vyžádání informací o výši kreditu. Na operátora je zaslán dotaz pomocí # kódu Eurosat CS spol. s r.o. 20 VER 1.1.5

21 P= # kód vyplněného v parametru Kód pro zjištění kreditu. Zpráva, kterou operátor zasílá na display mobilního telefonu je zaslána v SMS odpovědi. ruční zadání # kódu pro dotaz, nebo příkaz operátorovi. Pomocí tohoto příkazu lze dobít kredit, nebo zjistit kredit, pokud není vyplněn parametr za pomocí programovacího nástroje. Zpráva, kterou operátor zasílá na display mobilního telefonu je zaslána v SMS odpovědi Reset časovače servisního intervalu pomocí SMS Zpráva nesmí obsahovat žádný příkaz a musí obsahovat pouze Master kód. Jedná se o jedinou funkci ovládanou pomocí SMS s použitím Master kódu. 7.2 Zprávy vysílané ústřednou (SMS hlášení od ústředny) Všechny zprávy obsahují na začátku název ústředny pro identifikaci. Jednotlivé údaje jsou odděleny odřádkováním pro lepší přehlednost Informace o restartu ústředny - GSM: název operátora síla GSM signálu v dbm a její zjednodušené grafické zobrazení RTC: RR/MM/DD,HH:MM Název relé 1: ZAP / VYP Název relé 2: ZAP / VYP AC: OK / ERR Bat: OK / VYB / Err Ext12V: OK /Err Siren: OK / Err Informace o GSM - Signal GSM pod nastavenou mezi! - Signal GSM obnoven Hlášení nízkého kreditu Název ústředny Nizky GSM kredit! Akt: 10 Kc Min: 20 Kc Zustatek Vaseho uctu je Kc. - zjištěný kredit ze zprávy od operátora - nastavený minimální kredit - zpráva od operátora (pro kontrolu) Informace o zastřežení Vyjmenována jsou čidla patřící do subsystému. Stav čidel může být neaktivní, aktivní, bypass a tamper (NA/AK/BP/TA), navíc jsou přidány stavy zdrojů a sirény. - Zastřeženo Subsystém A / B Název čidla:na / AK / BP / TA AC:OK / Err Bat:OK / VYB / Err Siren:OK / Err Eurosat CS spol. s r.o. 21 VER 1.1.5

22 7.2.5 Informace o překážkách střežení Vyjmenovány jsou jen položky, které brání zastřežení. Aktivní čidlo, nebo je narušen tamper čidla, dále výpadek napájení, závada na baterii a závada na siréně. - Překážky střežení Subsystém A / B Název čidla:ak / TA... AC:Err Bat:Err Siren:Err Informace o zrušení stavu střežení Poplach PIR čidla Tamper PIR čidla - Zrušen stav střežení Subsystém A / B -!! ALARM!! Název čidla Subsystém A / B -!! TAMPER!! Název čidla Subsystém A / B Informace o zdrojích napájení Informace o siréně - Napájení výpadek! - Napájení obnoveno - Baterie vybita! - Baterie odpojena! - Baterie vadná! - Baterie připojena - Přetíženi zdroje 12 V! - Odběr ze zdroje 12 V v toleranci - Přetížení na pinech BATT! - Zátěž na pinech BATT v toleranci - Přetížení zdroje sirény! - Siréna odpojena! - Siréna bez chyby Informace o změně logické úrovně na vstupu - Aktivní Název vstupu - Neaktivní Název vstupu Eurosat CS spol. s r.o. 22 VER 1.1.5

23 Vyžádané obecných informací o ústředně - GSM:název operátora síla GSM signálu v dbm a její zjednodušené grafické zobrazení RTC:RR/MM/DD,HH:MM AC:OK / ERR Bat:OK / VYB / Err Ext12V:OK /Err Siren:OK / Err Vyžádané informace o podsystému - Subsystém A / B:Zastřežen / Nestřežen Název čidla:na / AK / BP / TA... Název řídící smyčky:na / AK / BP / TA Vyžádané informace o stavu relé a logických vstupů - Název vstupu:na / AK... Název relé:zap / VYP Informace o neprovedení SMS příkazu v důsledku chybějícího oprávnění uživatele - Chybí oprávnění pro Subsystém A / B - Chybí oprávnění pro Název relé... - Chybí oprávnění pro Nastavení času - Chybí oprávnění pro SW reset - Chybí oprávnění pro Kredit Eurosat CS spol. s r.o. 23 VER 1.1.5

24 8 Tabulka SMS parametrů a práv ovládání Č. Parametr Popis Práva 1 T=xxx 2 ER 3 EC=RRMMDDHHMM 4 EI přesměrování, použije se, pokud má být zpětná SMS doručena na jiné telefonní číslo než bylo použito k odeslání SMS SW restart ústředny. Po tomto restartu je vypnuto zastřežení a relé jsou v klidovém stavu, je nutno obnovit požadovaný stav zařízení lokálním ovládáním nebo pomocí SMS. nastavení reálného času ústředny (RTC). Zadávejte vždy dvojciferné údaje, např. pro měsíc duben zadejte 04. vyžádání obecných informací o ústředně. Nastavení reálného času RTC a stav GSM, napájecích zdrojů a sirény. uživatel uživatel uživatel uživatel 5 SA=0 odstřežení podsystému A uživatel 6 SA=1 zastřežení podsystému A uživatel 7 SA=2 zastřežení podsystému A s překonáním podmínek zamezujícím zastřežení (bypass) uživatel 8 SB=0 odstřežení podsystému B uživatel 9 SB=1 zastřežení podsystému B uživatel 10 SB=2 zastřežení podsystému B s překonáním podmínek zamezujícím zastřežení (bypass) uživatel 11 SAB=0 odstřežení podsystému A a B uživatel 12 SAB=1 zastřežení podsystému A a B uživatel 13 SAB=2 14 SI 15 R1=0 zastřežení podsystému A a B s překonáním podmínek zamezujícím zastřežení (bypass) vyžádání informací o podsystémech, které má uživatel právo ovládat pomocí SMS. vypnutí trvale sepnutého spínače 1 nebo předčasné ukončení stavu sepnuto během intervalu sepnutí uživatel uživatel uživatel 16 R1=1 sepnutí spínače 1 podle nastavení parametru Interval sepnutí uživatel 17 R2=0 vypnutí trvale sepnutého spínače 2 nebo předčasné ukončení stavu sepnuto během intervalu sepnutí uživatel 18 R2=1 sepnutí spínače 2 podle nastavení parametru Interval sepnutí uživatel 19 R12=0 vypnutí trvale sepnutého spínače 1 a 2 nebo předčasné ukončení stavu sepnuto během intervalu sepnutí uživatel 20 R12=1 sepnutí spínače 1 a 2 podle nastavení parametru Interval sepnutí uživatel 21 RI vyžádání informací o spínačích, které má uživatel právo ovládat pomocí SMS a logických vstupech, od kterých dostává SMS při změně stavu na vstupu uživatel 22 PR reset časovače pro upozornění na vypršení kreditu uživatel 23 PI 24 P= #kód 25 Mater kód vyžádání informací o výši kreditu. Na operátora je zaslán dotaz pomocí # kódu vyplněného v parametru Kód pro zjištění kreditu. Zpráva, kterou operátor zasílá na display mobilního telefonu je zaslána v SMS odpovědi. ruční zadání # kódu pro dotaz, nebo příkaz operátorovi. Pomocí tohoto příkazu lze dobít kredit, nebo zjistit kredit, pokud není vyplněn parametr za pomocí programovacího nástroje. Zpráva, kterou operátor zasílá na display mobilního telefonu je zaslána v SMS odpovědi. (za *#kód dosaďte požadovaný kód) Reset servisního intervalu - zpráva nesmí obsahovat žádný příkaz a musí obsahovat pouze Master kód. Jedná se o jedinou funkci ovládanou pomocí SMS s použitím Master kódu. uživatel uživatel master Eurosat CS spol. s r.o. 24 VER 1.1.5

25 9 Příklady konfigurace pro ovládání přes SMS Konfigurace pro uživatele 1 je následující: Telefonní číslo slouží pro ovládání prozvoněním a pro odesílání signalizace při poplachu, poruše, atd. Heslo pro uživatele 1 je nastaveno na 9876 (viz obrázek) heslo lze změnit po otevření nabídky Komunikace a zvolení Změna hesla Eurosat CS spol. s r.o. 25 VER 1.1.5

26 Tabulka modelových SMS a popis reakce ústředny dle předchozího nastavení (příkazy jsou vybrány pouze jako demonstrace sdružovaní více příkazů do jedné SMS, není nutné zachovávat stejnou posloupnost příkazů): Obsah SMS Popis Funkce SMS odpověď ústředny Tel. číslo odesíllatele 9876 SA=1 - podsystém A zastřežen - Hlášení o zastřežení podsystému A na všechny tel. čísla uživatelů, kteří aktivované hlášení o zabezpečení podsystému A libovolné 9876SA=0 PI SAB=1 P=*101# R1= T= PI SI libovolné - podsystém A odstřežen - PI požadavek na zjištění zbývajícího kreditu (kód pro zjištění kreditu je přednastaven) - podsystém A i B zastřežen - P požadavek s univerzálním kódem, např. *101# slouží ke zjištění zbývajícího kreditu - Relé R1 sepnuto -SI vyžádání informací o podsytémech, které má uživatel právo ovládat pomocí SMS -PI požadavek na zjištění zbývajícího kreditu (kód pro zjištění kreditu je přednastaven) - Hlášení o zastřežení podsystému A na všechny tel. čísla uživatelů, kteří aktivované hlášení o zabezpečení podsystému A - SMS se zbývajícím kreditem pouze na tel: hlášení o zastřežení podsystému A,B na všechna tel. čísla uživatelů, kteří mají aktivované AMA hlášení o zabezpečení podsystémů A,B -SMS se zbývajícím kreditem pouze na tel: SMS s informace o podsystémech, které má uživatel právo ovládat pomocí SMS. Pouze na tel: SMS se zbývajícím kreditem pouze na tel: Ústředna provede přesměrování informační SMS na jiné číslo a jinak neprování žádnou akci SAB=1 P=*101# R1=1 libovolné Nic se neprovádí, protože nebyl zadání uživatelský kód na začátku SMS a nedošlo k identifikaci uživatele Eurosat CS spol. s r.o. 26 VER 1.1.5

27 10 Montáž a uvedení do provozu 10.1 Montáž Základní deska GSMGuard je určená k montáži do skříně pro zabezpečovací zařízení. Skříň by měla být umístěna ve střeženém prostoru s nastavením pro vyvolání poplachu bez zpoždění a chráněna kontaktem tamper proti neoprávněné manipulaci. Ve skříni by měl být umístěn napájecí transformátor (230/16V, sekundární proud minimálně 1A, s dvojitou izolací) a zálohovací akumulátor. Do skříně musí být přivedena veškerá potřebná instalace napájecí přívod, smyčky čidel a ovládací smyčky, případně vodiče k relé. Dále musí být připojena GSM anténa, při použití kovové skříně musí být tato anténa externí a její přívod by měl být chráněn proti poškození narušitelem. Připojovací vodiče je třeba zapojit do hlavic připojovacích svorek, tyto hlavice jsou pro pohodlnou montáž vodičů nasazovací. Při nasazování hlavic na konektory na desce GSMGuard pozor na záměnu přívodů! 10.2Instalace ovládacího programu pro PC Na cd je přiložen ovládací program pro PC s operačním systémem Windows. Pro instalaci spustíte instalační program setup.exe Při instalaci se vytvoří ve složce Dokumenty adresář s názvem GSMGuard a v něm bude uloženo nastavení programu pro daného uživatele. Při výchozím nastavení se do stejného adresáře budou ukládat nastavení pro GSMGuard a log stažený ze zařízení. Pomocí položky programu Nastavení Adresář s daty je možno nastavit libovolný adresář pro ukládání dat. Přes ovládací software pro PC lze provést upgrade firmware. Připojení k zabezpečovací ústředně je realizováno sériovým rozhraním RS-232 propojovacím kabelem pro modem. (Propojovací kabel s 9 piny zapojen 1:1) 10.3Nastavení SIM Pro provoz zařízení je nezbytné vložit vhodnou aktivní SIM do držáku SIM na desce GSMGuard ještě před zapnutím zařízení. Na kartě musí být nastaveno SMS centrum, PIN zakázán nebo nastaven shodně s nastavením v GSMGuard. Při použití předplacené karty je třeba dbát na dobíjení kreditu a na maximální dobu platnosti kreditu, aby nedošlo k tomu, že brána nebude schopna posílat zprávy. GSMGuard poskytuje nástroje pro kontrolu kreditu, jeho dálkové dobití a pro zaslání upozornění na nízký kredit. 10.4Zapojení zařízení a nastavení parametrů Pro uvedení do provozu je třeba připojit zálohovací akumulátor a síťové napájení. Pokud není brána předem nastavena na příslušnou aplikaci, je nutno provést nastavení parametrů dle požadavků uživatele pomocí připojeného PC. Vzniklou konfiguraci je vhodné archivovat pro případ obnovy nastavení. Je nutno nastavit systém hesel, default Master kód je 1234, uživatelská hesla jsou prázdné řetězce. Jsou nefunkční, dokud se nenastaví na požadovaný tvar (4 až 8 číslic). 10.5Otestování zařízení Po zapojení je GSMGuard ve stavu, kdy je vypnuto střežení, a ovládací relé jsou v klidovém stavu. Je nutno pečlivě vyzkoušet funkci všech čidel, ovládacích smyček, relé a sirény. Pro test čidel je nutno provést simulovaný Eurosat CS spol. s r.o. 27 VER 1.1.5

28 poplach. Během testů čidel je možno nastavit pouze tichý poplach (délka poplachu 0s) a tento parametr upravit na požadovanou hodnotu až po testu čidel. V průběhu testování lze s výhodou použít konfigurační program, v položce Komunikace Informace lze získat podrobné informace o stavu ústředny. 10.6Servis GSMGuard umožňuje nastavit servisní periodu, po níž bude odesílána SMS s výzvou k provedení servisu. Tato SMS může být směrována i přímo na firmu, která má servis zařízení na starosti. Při servisní prohlídce je třeba provést vizuální kontrolu zařízení, nezávislým přístrojem (zatěžovací voltmetr) otestovat stav baterie a provést test funkce podobně jako při uvedení zařízení do provozu. Servisní prohlídku je nutno provést i mimo plánovaný termín při jakékoli pochybnosti o správnosti funkce ústředny. Eurosat CS spol. s r.o. 28 VER 1.1.5

29 11 Technické parametry: 11.1Zabezpečovací ústředna Počet podsystémů 2 Počet poplachových smyček 4 Počet ovládacích smyček 1 Maximální počet čidel 8 Maximální počet ovládacích prvků 2 Maximální počet uživatelů 8 Počet spínačů (relé) GSM GSM modul, GSM pásmo Vysílací výkon Citlivost příjmu SIM karta MC55i, 850/900/1800/1900 MHz 2 W EGSM 850/900 MHz, 1W GSM 1800/1900 MHz -105 dbm 3V plug-in 11.3Napájení Transformátor pro síťové napájení Střídavé napájení (jiné) Stejnosměrné napájení Zálohovací akumulátor Vlastní spotřeba z 16Vac Vlastní spotřeba s akumulátoru 12V Minimální spotřeba (vybitá baterie) Doporučený zdroj 230/16Vac, 1,875A, 30VA Bezpečnostní transformátor s dvojitou izolací 16 až 22Vac, proud 1 až 2A (dle konfigurace) (napětí 22Vac nesmí být překročeno ani naprázdno) 18 až 30Vdc, proud 1 až 2A (dle konfigurace) Olověný gelový 12V, kapacita 4,5 až 7 Ah 50mA 70mA Při vybité baterii (pod 10V) se ukončí činnost zařízení 11.4Zdroj pro napájení periferií (+12Vext) Napětí Proud 3mA (Vlastní spotřeba bez připojených periferií) 12 až 14V při provozu ze sítě Min 9.5V při provozu z baterie před vypnutím zařízení Max 0,5A při použití doporučeného zdroje 16V/1,875A Až 0,8A při dostatečně dimenzovaném napájení Eurosat CS spol. s r.o. 29 VER 1.1.5

30 11.5Relé Počet 2 Typ Přepínací Zatížitelnost 250Vac, 6A 11.6Sériové rozhraní 11.7Ostatní Typ Konektor Rychlost přenosu Rozměr desky Hmotnost Provozní teplota RS-232C D-Sub 9 kontaktů 57,6kbps 8N1 146x101mm 150g -20 až +50 C Eurosat CS spol. s r.o. 30 VER 1.1.5
