NÁVOD K POUŽITÍ TELEFONU GRANDSTREAM GXV3240

Transkript

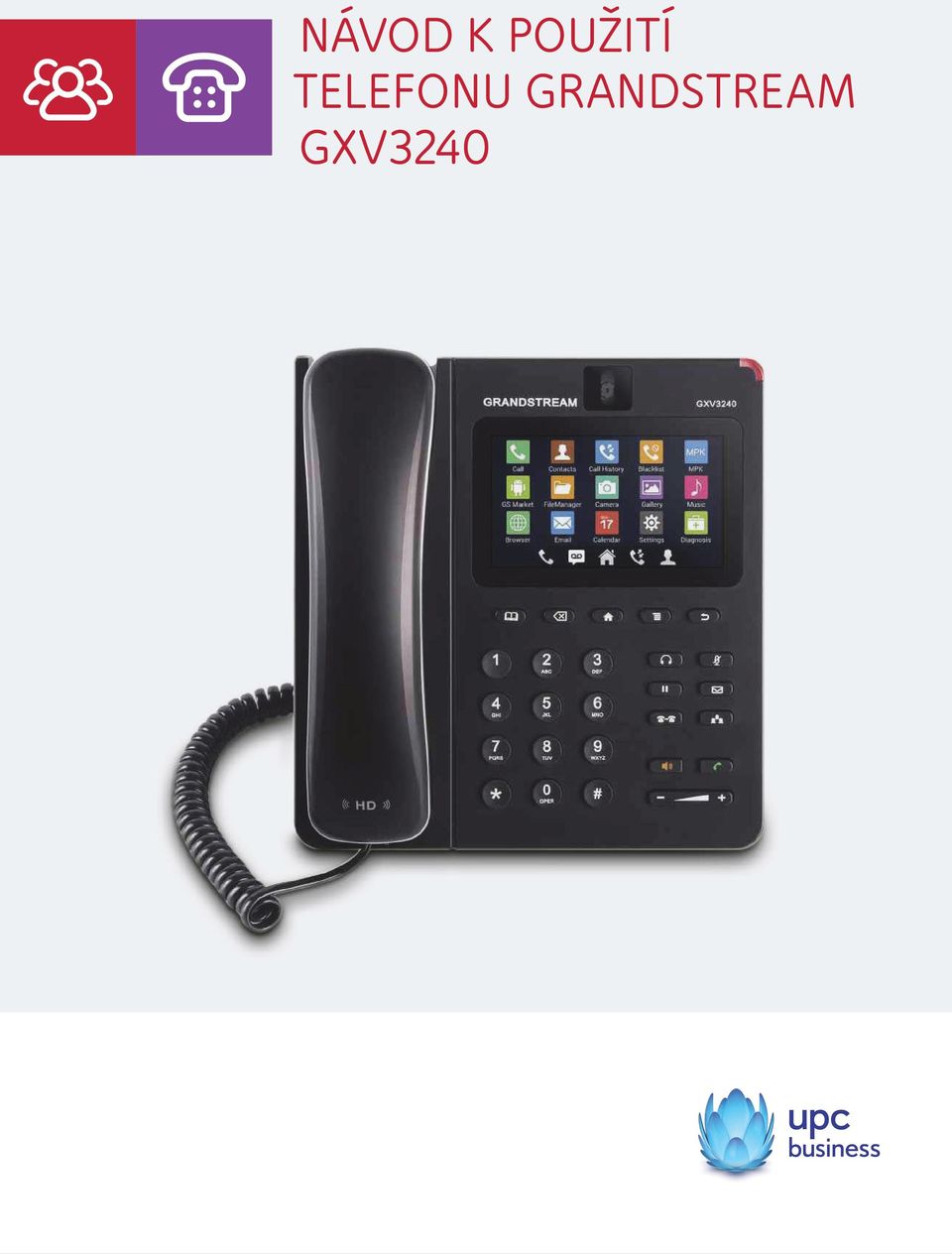

1 NÁVOD K POUŽITÍ TELEFONU GRANDSTREAM GXV3240

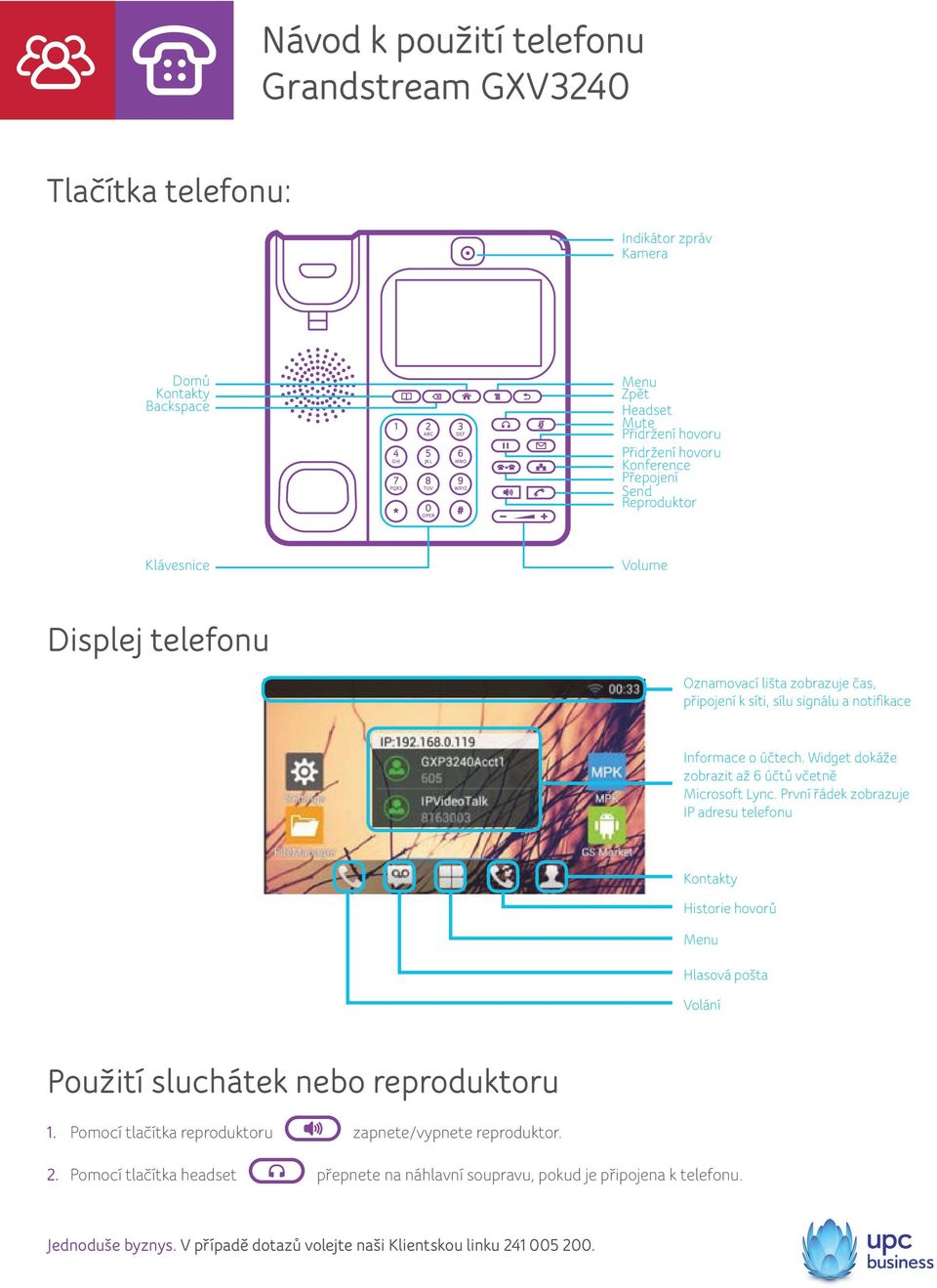

2 Tlačítka telefonu: Indikátor zpráv Kamera Domů Kontakty Backspace 1 4 GHI 7 PQRS * 2 ABC 5 JKL 8 TUV 0 OPER 3 DEF 6 MNO 9 WXYZ # Menu Zpět Headset Mute Přidržení hovoru Přidržení hovoru Konference Přepojení Send Reproduktor Klávesnice Volume Displej telefonu Oznamovací lišta zobrazuje čas, připojení k síti, sílu signálu a notifikace Informace o účtech. Widget dokáže zobrazit až 6 účtů včetně Microsoft Lync. První řádek zobrazuje IP adresu telefonu Kontakty Historie hovorů Menu Hlasová pošta Volání Použití sluchátek nebo reproduktoru 1. Pomocí tlačítka reproduktoru zapnete/vypnete reproduktor. 2. Pomocí tlačítka headset přepnete na náhlavní soupravu, pokud je připojena k telefonu.

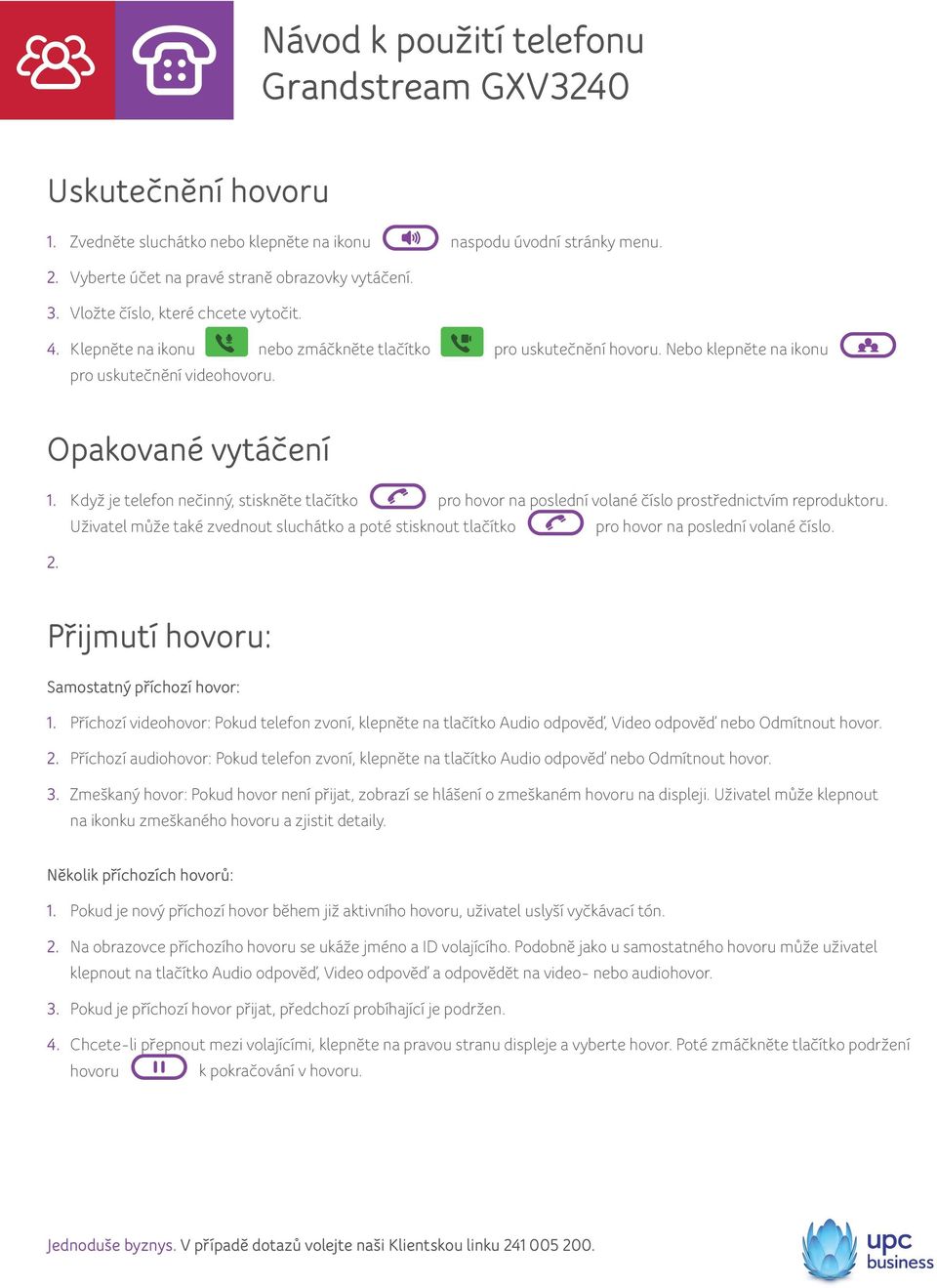

3 Uskutečnění hovoru 1. Zvedněte sluchátko nebo klepněte na ikonu naspodu úvodní stránky menu. 2. Vyberte účet na pravé straně obrazovky vytáčení. 3. Vložte číslo, které chcete vytočit. 4. Klepněte na ikonu nebo zmáčkněte tlačítko pro uskutečnění hovoru. Nebo klepněte na ikonu pro uskutečnění videohovoru. Opakované vytáčení 1. Když je telefon nečinný, stiskněte tlačítko pro hovor na poslední volané číslo prostřednictvím reproduktoru. Uživatel může také zvednout sluchátko a poté stisknout tlačítko pro hovor na poslední volané číslo. 2. Přijmutí hovoru: Samostatný příchozí hovor: 1. Příchozí videohovor: Pokud telefon zvoní, klepněte na tlačítko Audio odpověď, Video odpověď nebo Odmítnout hovor. 2. Příchozí audiohovor: Pokud telefon zvoní, klepněte na tlačítko Audio odpověď nebo Odmítnout hovor. 3. Zmeškaný hovor: Pokud hovor není přijat, zobrazí se hlášení o zmeškaném hovoru na displeji. Uživatel může klepnout na ikonku zmeškaného hovoru a zjistit detaily. Několik příchozích hovorů: 1. Pokud je nový příchozí hovor během již aktivního hovoru, uživatel uslyší vyčkávací tón. 2. Na obrazovce příchozího hovoru se ukáže jméno a ID volajícího. Podobně jako u samostatného hovoru může uživatel klepnout na tlačítko Audio odpověď, Video odpověď a odpovědět na video- nebo audiohovor. 3. Pokud je příchozí hovor přijat, předchozí probíhající je podržen. 4. Chcete-li přepnout mezi volajícími, klepněte na pravou stranu displeje a vyberte hovor. Poté zmáčkněte tlačítko podržení hovoru k pokračování v hovoru.

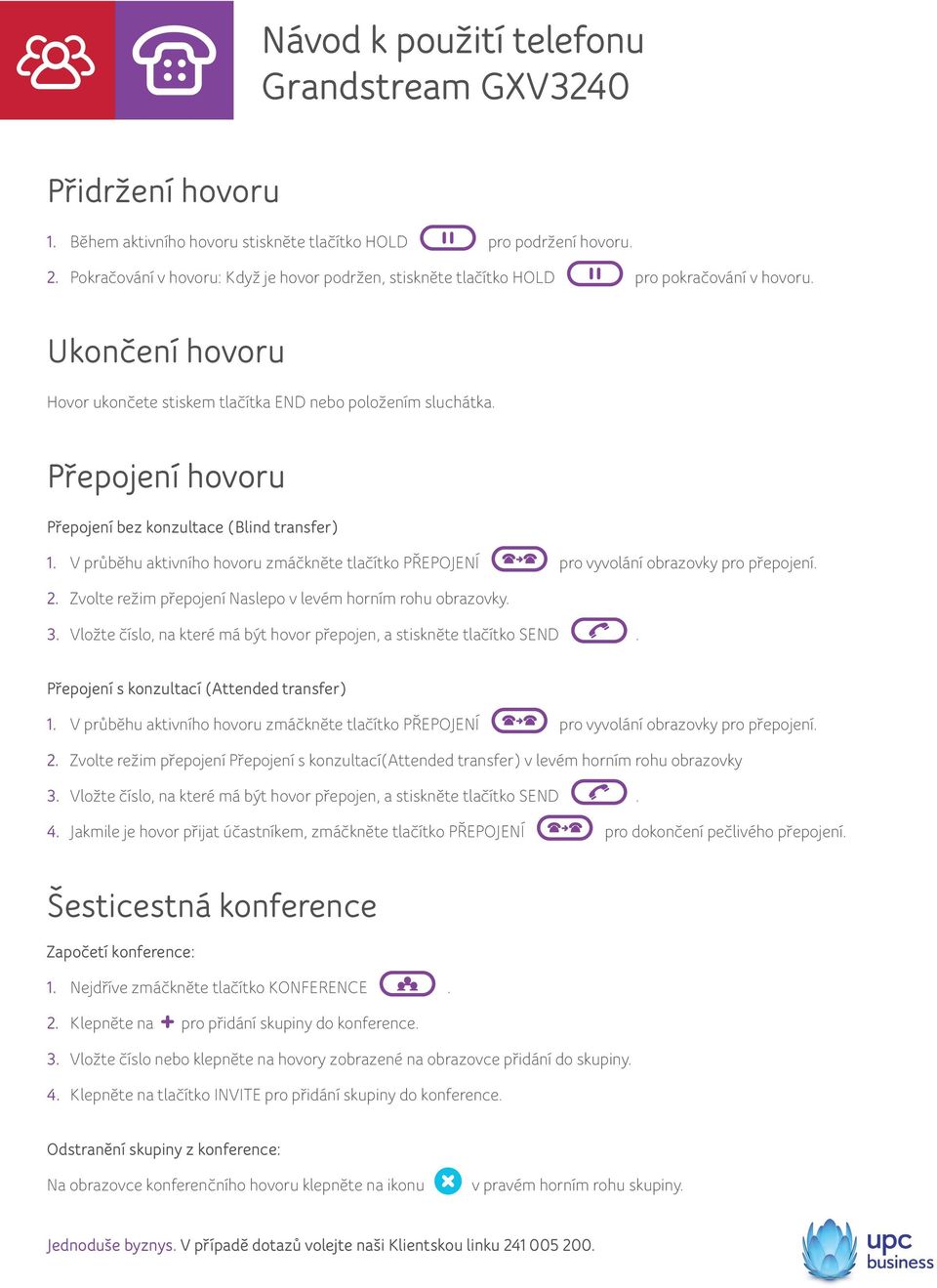

4 Přidržení hovoru 1. Během aktivního hovoru stiskněte tlačítko HOLD pro podržení hovoru. 2. Pokračování v hovoru: Když je hovor podržen, stiskněte tlačítko HOLD pro pokračování v hovoru. Ukončení hovoru Hovor ukončete stiskem tlačítka END nebo položením sluchátka. Přepojení hovoru Přepojení bez konzultace (Blind transfer) 1. V průběhu aktivního hovoru zmáčkněte tlačítko PŘEPOJENÍ pro vyvolání obrazovky pro přepojení. 2. Zvolte režim přepojení Naslepo v levém horním rohu obrazovky. 3. Vložte číslo, na které má být hovor přepojen, a stiskněte tlačítko SEND. Přepojení s konzultací (Attended transfer) 1. V průběhu aktivního hovoru zmáčkněte tlačítko PŘEPOJENÍ pro vyvolání obrazovky pro přepojení. 2. Zvolte režim přepojení Přepojení s konzultací(attended transfer) v levém horním rohu obrazovky 3. Vložte číslo, na které má být hovor přepojen, a stiskněte tlačítko SEND. 4. Jakmile je hovor přijat účastníkem, zmáčkněte tlačítko PŘEPOJENÍ pro dokončení pečlivého přepojení. Šesticestná konference Započetí konference: 1. Nejdříve zmáčkněte tlačítko KONFERENCE. 2. Klepněte na pro přidání skupiny do konference. 3. Vložte číslo nebo klepněte na hovory zobrazené na obrazovce přidání do skupiny. 4. Klepněte na tlačítko INVITE pro přidání skupiny do konference. Odstranění skupiny z konference: Na obrazovce konferenčního hovoru klepněte na ikonu v pravém horním rohu skupiny.

5 Ukončení konference: Zmáčkněte tlačítko END pro odpojení všech skupin z konference. Mód autokonference 1. Přihlaste se do webového rozhraní GXV3240, viz instalace telefonu. 2. Jděte na Pokročilé nastavení (Advanced settings), poté na stránku Call features (Možnosti hovoru) a zde zvolte u Autokonference volbu Ano (Yes). 3. Pokud je několik příchozích hovorů najednou na GXV3240, zmáčkněte tlačítko Konference pro vytvoření konference se všemi skupinami. Hlasová pošta 1. Stiskněte nejprve tlačítko Zpráva. 2. Klepněte na účet, kterým chcete vyvolat hlasovou schránku. Poznámka: Pro každý účet se konfiguruje hlasová pošta pro ID uživatele ve webovém rozhraní GXV3240 GUI Account General settings Voice Mail UserID. Vypnout/zapnout zvuk Pro vypnutí/zapnutí zvuku v průběhu hovoru stiskněte tlačítko Ztišit (MUTE). Nastavení hlasitosti Pokud je telefon nečinný nebo probíhá hovor, stiskněte nebo + na tlačítku nastavení hlasitosti. Kontakty 1. Klepněte na ikonu kontaktů v menu telefonu nebo na ploše nebo 2. Zmáčkněte tlačítko seznamu pro otevření kontaktů nebo 3. Klepněte na ikonu ve spodní části nečinné obrazovky menu..

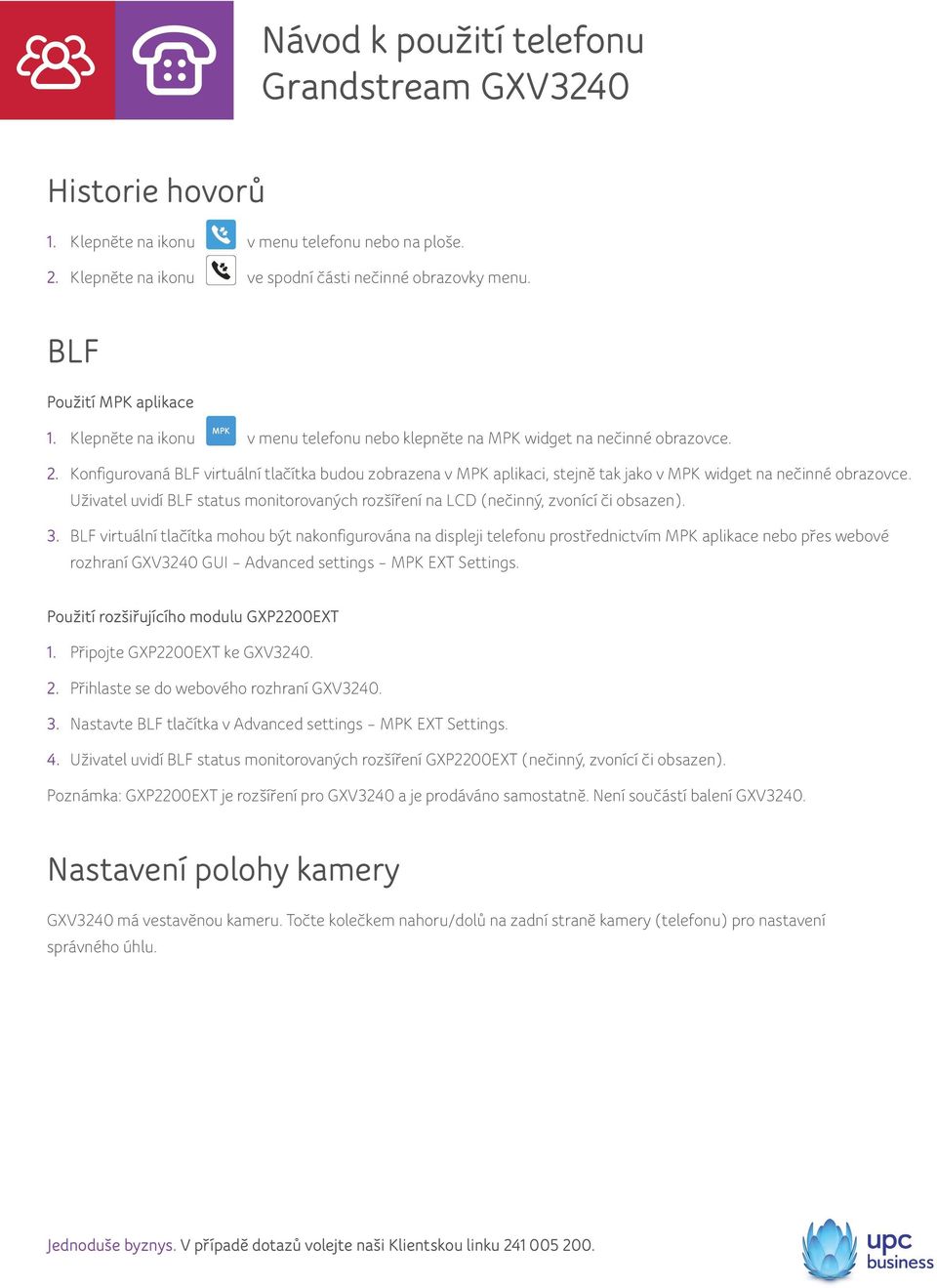

6 Historie hovorů 1. Klepněte na ikonu v menu telefonu nebo na ploše. 2. Klepněte na ikonu ve spodní části nečinné obrazovky menu. BLF Použití MPK aplikace 1. Klepněte na ikonu v menu telefonu nebo klepněte na MPK widget na nečinné obrazovce. 2. Konfigurovaná BLF virtuální tlačítka budou zobrazena v MPK aplikaci, stejně tak jako v MPK widget na nečinné obrazovce. Uživatel uvidí BLF status monitorovaných rozšíření na LCD (nečinný, zvonící či obsazen). 3. BLF virtuální tlačítka mohou být nakonfigurována na displeji telefonu prostřednictvím MPK aplikace nebo přes webové rozhraní GXV3240 GUI Advanced settings MPK EXT Settings. Použití rozšiřujícího modulu GXP2200EXT 1. Připojte GXP2200EXT ke GXV Přihlaste se do webového rozhraní GXV Nastavte BLF tlačítka v Advanced settings MPK EXT Settings. 4. Uživatel uvidí BLF status monitorovaných rozšíření GXP2200EXT (nečinný, zvonící či obsazen). Poznámka: GXP2200EXT je rozšíření pro GXV3240 a je prodáváno samostatně. Není součástí balení GXV3240. Nastavení polohy kamery GXV3240 má vestavěnou kameru. Točte kolečkem nahoru/dolů na zadní straně kamery (telefonu) pro nastavení správného úhlu.

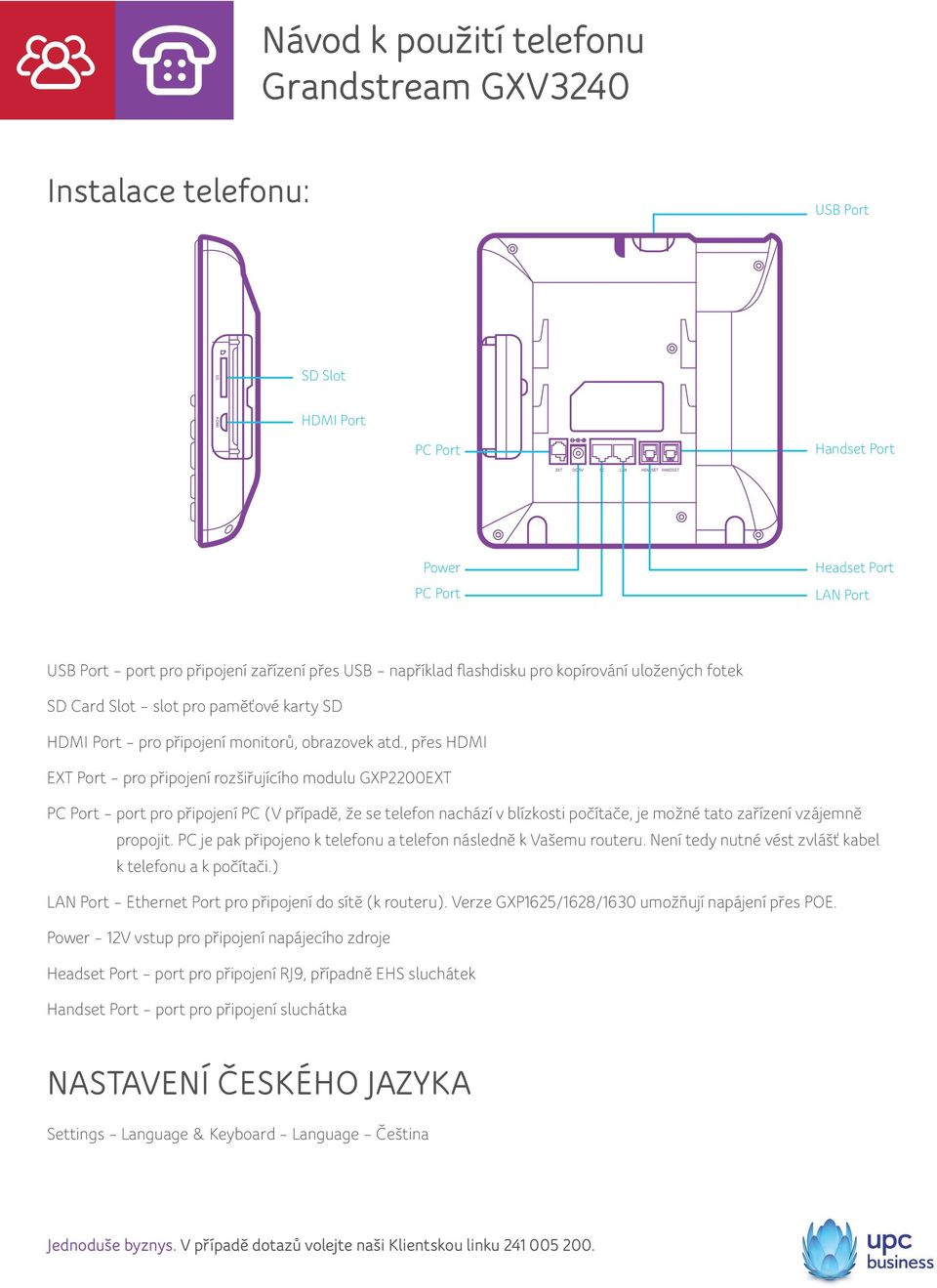

7 Instalace telefonu: USB Port SD SD Slot HDMI HDMI Port PC Port Handset Port EXT DC 5V PC LAN HEADSET HANDSET Power PC Port Headset Port LAN Port USB Port port pro připojení zařízení přes USB například flashdisku pro kopírování uložených fotek SD Card Slot slot pro paměťové karty SD HDMI Port pro připojení monitorů, obrazovek atd., přes HDMI EXT Port pro připojení rozšiřujícího modulu GXP2200EXT PC Port port pro připojení PC (V případě, že se telefon nachází v blízkosti počítače, je možné tato zařízení vzájemně propojit. PC je pak připojeno k telefonu a telefon následně k Vašemu routeru. Není tedy nutné vést zvlášť kabel k telefonu a k počítači.) LAN Port Ethernet Port pro připojení do sítě (k routeru). Verze GXP1625/1628/1630 umožňují napájení přes POE. Power 12V vstup pro připojení napájecího zdroje Headset Port port pro připojení RJ9, případně EHS sluchátek Handset Port port pro připojení sluchátka NASTAVENÍ ČESKÉHO JAZYKA Settings Language & Keyboard Language Čeština

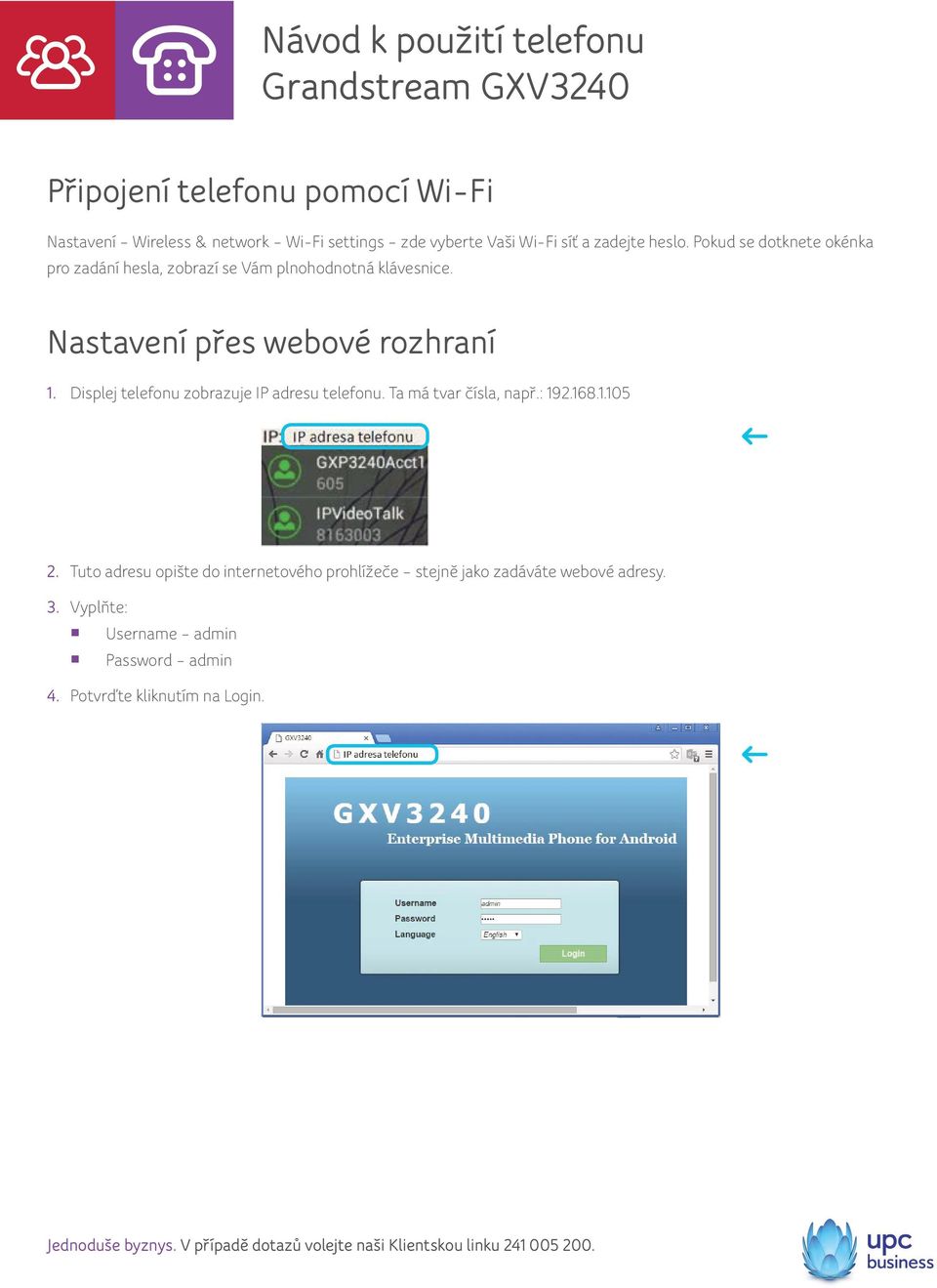

8 Připojení telefonu pomocí Wi-Fi Nastavení Wireless & network Wi-Fi settings zde vyberte Vaši Wi-Fi síť a zadejte heslo. Pokud se dotknete okénka pro zadání hesla, zobrazí se Vám plnohodnotná klávesnice. Nastavení přes webové rozhraní 1. Displej telefonu zobrazuje IP adresu telefonu. Ta má tvar čísla, např.: Tuto adresu opište do internetového prohlížeče stejně jako zadáváte webové adresy. 3. Vyplňte: Username admin Password admin 4. Potvrďte kliknutím na Login.

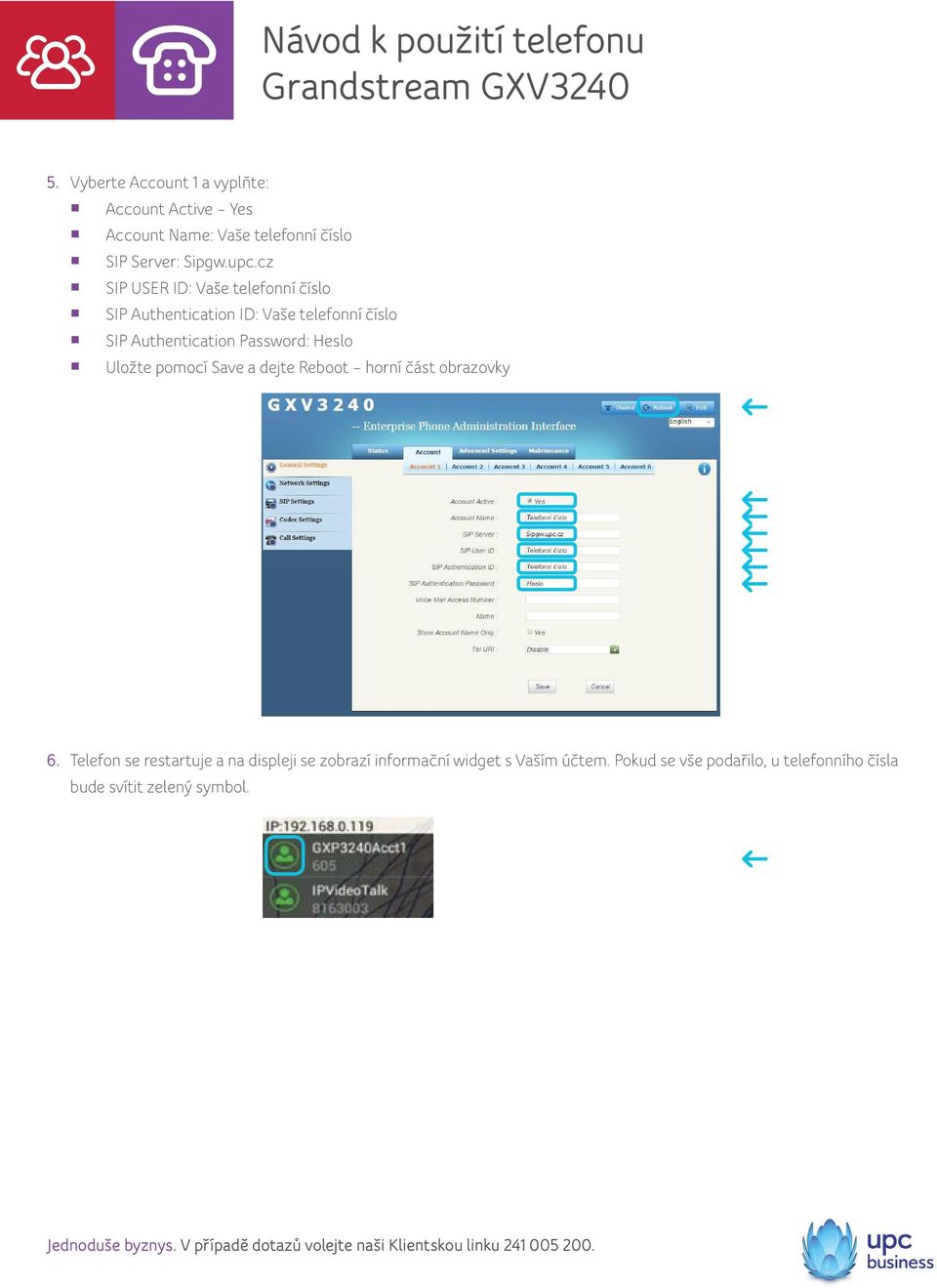

9 5. Vyberte Account 1 a vyplňte: Account Active Yes Account Name: Vaše telefonní číslo SIP Server: Sipgw.upc.cz SIP USER ID: Vaše telefonní číslo SIP Authentication ID: Vaše telefonní číslo SIP Authentication Password: Heslo Uložte pomocí Save a dejte Reboot horní část obrazovky 6. Telefon se restartuje a na displeji se zobrazí informační widget s Vaším účtem. Pokud se vše podařilo, u telefonního čísla bude svítit zelený symbol.

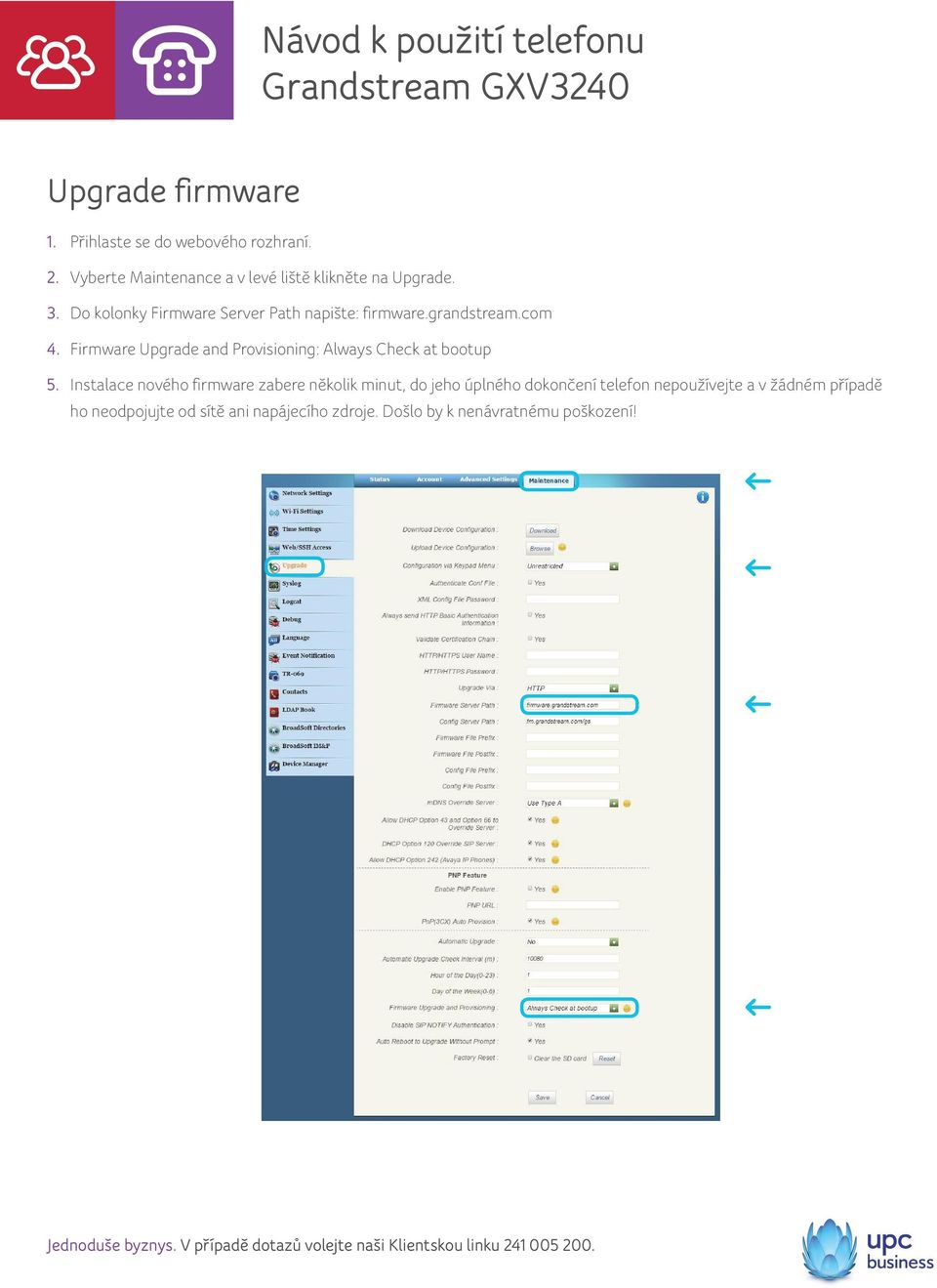

10 Upgrade firmware 1. Přihlaste se do webového rozhraní. 2. Vyberte Maintenance a v levé liště klikněte na Upgrade. 3. Do kolonky Firmware Server Path napište: firmware.grandstream.com 4. Firmware Upgrade and Provisioning: Always Check at bootup 5. Instalace nového firmware zabere několik minut, do jeho úplného dokončení telefon nepoužívejte a v žádném případě ho neodpojujte od sítě ani napájecího zdroje. Došlo by k nenávratnému poškození!
