1 TECHNOLOGIE Tesař Třetí Ing. Markéta Čížová

2 TESAŘSKÉ VÁZANÉ KONSTRUKCE SKLONITÝCH STŘECH Technologie Tesař Třetí Ing. Markéta Čížová

3 Prohlášení Prohlašuji, že jsem tento výukový materiál vypracoval(a) samostatně, a to na základě poznatků získaných praktickými zkušenostmi z pozice učitele ve Střední odborné škole Josefa Sousedíka Vsetín a za použití níže uvedených informačních zdrojů a literatury. Tento výukový materiál byl připravován se záměrem zkvalitnit a zefektivnit výuku minimálně v 32 vyučovacích hodinách.. Ve Vsetíně dne Ing. Markéta Čížová

4 Obsah 1. Základní tvary sklonitých střech 1.1 Krovy 1.2 Tvary střech 1.3 Názvy střešních hran 1.4 Řešení střešních rovin I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í 2. Základní bezpečnostní pravidla pro dřevěné konstrukce střech 2.1 Požární bezpečnost dřevěných konstrukcí střech 2.2 Volný konec laťování 2.3 Uložení laťování na zdivo 2.4 Komínové výměny 3. Základní pravidla pro krovy 3.1 Délky krokví 3.2 Vrcholová vaznice 3.3 Kotvení pozednice 3.4 Okapová vaznice 3.5 Pásky 3.6 Vazní trám 3.7 Spojení jednotlivých krovových součástí 4. Prvky klasických krovů 5. Zásady skladby klasických krovů 5.1 Pravidla pro skladbu 5.2 Konstrukční zásady při stavbě krovu 5.3 Návrh průřezu klasických krovů 6. Konstrukce plných vazeb klasických krovů 7. Prostá krokevní soustava 7.1 Krokevní soustava na stropnicích 7.2 Krokevní soustava na pozednicích 8. Klasická hambálková soustava 8.1 Hambálkový krov na stropnicích 8.2 Hambálkový krov s vaznými trámy 8.3 Hambálkový krov s vaznicemi 9. Stojatá stolice 9.1 Druhy stojatých stolic dle rozpětí 10. Ležatá stolice 10.1 Druhy ležatých stolic dle rozpětí 10.2 Kombinace ležaté stolice 10.3 Detail vrcholové vaznice u ležaté stolice 10.4 Detail střední vaznice u ležaté stolice

5 11. Druhy ležaté stolice 11.1 Ležatá stolice bez vazního trámu 11.2 Kotvení vzpěr a bačkory ke stropu 11.3 Uložení vaznice 11.4 Ležatá stolice bez vazního trámu 12. Ležatá stolice pro zemědělské stavby I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í 13. Věšadlo 13.1 Princip věšadla 13.2 Druhy věšadel 13.3 Spojení u věšadel 13.4 Schémata plných vazeb kombinací věšadel a ležatých stolic 14. Vzpěradlo 14.1 Schémata plných vazeb kombinací vzpěradel ve stojatých a ležatých stolicích 15. Krovy pultových střech 15.1 Krovy malých rozpětí do 4 m 15.2 Krovy větších rozpětí 15.3 Druhy pultových střech 15.4 Konstrukce krovu 16. Krovy valbových střech 16.1 Konstrukce 16.2 Nárožní krokve 16.3 Konstrukce délky a průřezu 16.4 Námětkové krokve 16.5 Více vyložená římsa u valbových střech 17. Krovy polovalbových střech 17.1 Polovala s lomenou krokví ve štítu 17.2 Polovala s falešnými středními vaznicemi 17.3 Připojení námětkových krokví ke krokvi úžlabní 18. Krovy stanových střech 18.1 Konstrukce stanových střech 18.2 Příklady stanových střech 19. Novodobé krovy s vaznicemi 19.1 Novodobý krov s vaznicemi Krokve Vaznice Pásky Kotvení vaznic Pozednice Půdní nadezdívka Sloupky Kleštiny

6 Vyztužení krovu I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í 20. Novodobé hambálkové krovy 20.1 Krokve 20.2 Hambálky 20.3 Hambálkový krov s valbami a polovalbami 20.4 Podélné zavětrování hambálku 20.5 Postup při výrobě a stavbě hambalkového krovu 20.6 Lepené hambálkové krovy 20.7 Hambálkové krovy spojované ocelovými deskami s prolisovanými trny

7 1. ZÁKLADNÍ TVARY SKLONITÝCH STŘECH 1.1 Krovy vytvářejí tvar střechy jsou nosnou konstrukcí pro šikmé a strmé střechy přenáší zatížení od střešního pláště, sněhu, větru rozpětí = vzdálenost středů úložných ploch pozednic 1.2 Tvary střech Pultová - má jednu nakloněnou střešní rovinu, voda stéká jedním směrem do jednoho okapu, horní okraj tvoří hřeben. Půdní prostor je omezen střešní rovinou, dvěma štíty, hřebenovou zdí. pultová

8 Sedlová - má dvě nakloněné střešní roviny, které se stýkají v hřebeni, voda stéká dvěma směry ke dvou okapům rovnoběžným s hřebenem. Půdní prostor je omezen dvěma štíty a dvěma střešními rovinami. sedlová Valbová - střecha má čtyři střešní roviny, tvoří ji hřeben a čtyři nároží, střešní roviny jsou skloněné ke 4 okapům. Trojúhelníkové střešní roviny jsou tzv. valby. Nejvyšší bod je sběžiště. Půdní prostor je vymezen 4 nakloněnými střešními rovinami. valbová

9 Polovalbová - nesahá od vrcholu až k okapu, okap polovaly bývá ukončen v horní polovině výšky štítu, štít má lichoběžníkový tvar. polovalbová Mansardová - má čtyři střešní roviny, které jsou zalomeny v tupém úhlu, jsou tvořeny hřebenem a středními vaznicemi. mansardová

10 Stanová - sestavuje se nad čtvercovým půdorysem, má čtyři střešní roviny, které se sbíhají ve sběžišti, které tvoří nejvyšší bod na střeše, střešní roviny se protínají v nárožích. stanová Věžová - má několik střešních rovin, stýkají se ve sběžišti, má velkou výšku.

11 1.3 Názvy střešních částí valba polovalba Hřeben je vodorovná průsečnice, od níž voda odtéká. Okap je nejnižší vodorovný okraj střešní plochy a je ukončen římsou nebo převislou střechou. Sběžiště je bod střechy společný více střešním rovinám. Nároží je sklonitá průsečnice, od níž voda odtéká. Úžlabí je průsečnice s malým sklonem, do které voda přitéká. Okap je nejnižší vodorovný okraj střešní plochy ukončený římsou nebo převislou střechou. Štít je okraj střechy, podle kterého teče voda rovnoběžně.

12 1.4 Řešení střešních rovin Na střešní rovině mohou vzniknout dva případy: okapy ve stejné výšce voda může stékat na celý obvod střechy o řešením střechy se určí průsečnice jednotlivých střešních rovin, jimiž jsou nároží, úžlabí a hřebeny o pokud jsou okapy rovnoběžné- půlí vzdálenost obou okapů a vzniká hřeben o pokud okapy svírají úhel- v půdoryse úhel rozpůlíme a vznikne nároží, úžlabí valba polovalba

13 okapy v nestejné výšce o musíme pro řešení použít kromě půdorysu ještě i další průměty střechy- nárys a bokorys valba hřeben úžlabí nároží Dalším případem řešení střech je řešení střech nad půdorysem nepravidelného tvaru. Toto řešení vychází z pravidla: rozpůlení úhlů na polovinu vytvoření střešní roviny spojením tohoto rozpůlení střecha nad půdorysem nepravidelného tvaru

14 2. ZÁKLADNÍ BEZPEČNOSTNÍ PRAVIDLA PRO DŘEVĚNÉ KONSTRUKCE 2.1 POŽÁRNÍ BEZPEČNOST DŘEVĚNÝCH KONSTRUKCÍ STŘECH Minimální vzdálenost dřevěné konstrukce od komínového pláště je 50 mm, od komínového průduchu je 300 mm. komínové průduchy 2.2 VOLNÝ KONEC LAŤOVÁNÍ NEBO BEDNĚNÍ Jakýkoliv volný konec dřevěné konstrukce je od další dřevěné konstrukce vzdálen maximálně 200 mm. bednění

15 2.3 ULOŽENÍ LAŤOVÁNÍ NEBO BEDNĚNÍ NA ZDIVO Bednění i laťování se klade rovnoběžně s okapem. Vzdálenost nosné konstrukce od štítového zdiva je max. 300 mm. uložení laťování či bednění na zdivo bednění

16 2.4 KOMÍNOVÉ VÝMĚNY Pokud by nám zasahovala dřevěná konstrukce do komínového zdiva nebo průduchu je nutno provést komínovou výměnu - tzn. Nahradit dřevěnou konstrukci jdoucí do komína konstrukcí dodržující pravidla bezpečnosti dřevěných staveb. Vzdálenost dřevěné výměny od komínového pláště je opět min. 50 mm a max. 250 mm. komínové výměny na klasických krovech krokev krokev komínová výměna

17 3. ZÁKLADNÍ PRAVIDLA PRO KROVY I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í 3.1 Délky krokví na klasických krovech Základní vzdálenosti: konec krokve od pozednice - max mm od pozednice ke střední vaznici - max mm od střední vaznice k hřebeni- max mm pokud by vzdálenost mezi střední vaznicí a hřebenem byla větší jak 2500 mm, umístíme tzn. vrcholovou vaznici, která je od střední vaznice max mm střední vaznice krokev pozednice

18 3.2 Vrcholová vaznice krokve na vrcholovou vaznici jsou osedlány do 1/3 výšky vaznice krokve jsou ve vrcholu spojeny na ostřih a pojištěny kolíkem vrcholová vaznice se používá pro malá rozpětí vrcholová vaznice 3.3 Kotvení pozednice pozednice je ukotvena do vazného trámu, nadezdívky min. vzdálenost krokve od římsy je 20 mm krokev římsa

19 3.4 Vaznice okapová vaznice okapová nahrazuje pozednici používá se u zemědělských staveb okapová vaznice

20 3.5 Pásky I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í pásky nám slouží k zavětrování střechy v podélném směru jsou umístěny pod vaznicemi po obou stranách sloupků jsou do sloupků i vaznic čepovány s vaznicemi a sloupky svírají úhel 45 pásky pod středními a okapovými vaznicemi lícují se sloupkem pásky u vrcholových vaznic jsou osazeny na střed sloupků střední vaznice vrcholová vaznice pásky lícovaný pásek pásek na střed

21 3.6 Vazný trám je největší prvek krovu přenáší zatížení od střechy do spodní stavby uložení vazného trámu je v kapse, jeho zhlaví je naimpregnováno a leží na nehořlavé a voděodolné podložce tl. 35 mm ( např. CETRIS deska) podložky přesahují o 30 mm na každé straně vazného trámu kolem zhlaví je vzduchová kapsa mm, která zajišťuje proudění vzduchu kolem trámu spodní povrch vazního trámu je 80 mm nad podlahou - z požárních důvodů pokud je v objektu střední zeď, tak nad ní je vazní trám podepřen pilířky vazní trám

22 3.7 Spojení kleštin, sloupku, vaznice, krokve a vzpěry spojení kleštin a sloupků, vzpěr - kampování jednostranným kampem hloubky 10-15mm spojení kleštin a pozednic a vaznic - kampování do hloubky 20 mm kampy jsou staženy svorníky průměru mm kleštiny a krokve - kampování nebo svorník spojení vaznice a krokve - osedlání do 1/ 3 šířky krokev střední vaznice kleština vzpěra sloupek Kontrolní otázky 1. Nakresli a popiš tvary střech. 2. Jak řešíme střešní roviny? 3. Jaká platí pravidla pro komínové výměny, laťování, bednění? 4. Popiš základní části krovů a jejich zásady.

23 4. PRVKY KLASICKÝCH KROVŮ PLNÝCH VAZEB Krov se skládá z těchto součástí: krokve, vaznice, pozednice, vazní trám, sloupky, vzpěry, kleštiny a pásky. Zatížení od váhy střešního pláště, sněhu, větru přenáší laťování nebo bednění na krokve. jsou v osových vzdálenostech 0,8 1,2 m jsou uloženy na vaznicích a pozednicích osedláním a zajištěny velkým hřebíkemnárožákem krokve, které jsou použity na polovalbě nebo valbě jsou kratší a říká se jim námětkové volný konec krokve nemá být delší jak 1,5 m krokve musí jít mimo komínových těles, pokud to nevychází, musíme provést komínovou výměnu

24 komínové průduchy spojení komínových výměn a krokví je čepování průřez výměn je stejný jako průřez krokví Zatížení od krokví přebírají vaznice pokud je malé rozpětí, má krov pouze vaznici vrcholovou při rozpětí 8 11 m má krov vaznice střední pokud je rozpětí větší jak 11 m, má krov vaznice střední i vrcholovou u zemědělských staveb se používá vaznice okapová, která nahrazuje pozednici vzdálenost mezi vaznicemi je max. 4,5 m vzdálenost mezi hřebenem a střední vaznicí je max. 2,5 m pokud je nutno vaznici nadstavit, tak se to provádí nad sloupky plátováním nebo šikmým srazem

25 vrcholová vaznice Na vnějších zdech jsou krokve uložené na pozednice pozednice - leží na nadezdívce krokve jsou na nich osedlány na nadezdívku se pokládají na plocho nadstavují se tupým srazem nebo plátováním pozednice jsou kotveny do stropní konstrukce pomocí páskové oceli, po vzdálenosti 1,5 až 2 m kotvení pozednice Zatížení od vaznic do vazních trámů přenáší sloupky mají čtvercový průřez jsou do vazních trámů i vaznic čepovány

26 Největším prvkem krovu je vazní trám nosná část krovu jsou uloženy do kapes I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í vazní trám Vaznice a pozednice proti posunutí zajišťují kleštiny kladou se ve dvojicích nad pozednice a pod vaznice, kříží sloupky, vzpěry a krokve se sloupky a vzpěrami jsou kampovány Vzpěry zachycují síly vznikající v krovu od působení vodorovných sil kolmo na hřeben střechy ke sloupkům a vazním trámům jsou čepovány nebo zapuštěny Pod vaznicemi na obou stranách sloupků jsou pásky zajišťují stabilitu v podélném směru s vaznicemi a sloupky svírají úhel 45

27 5. ZÁSADY SKLADBY KLASICKÉHO KROVU Krov se skládá z plných a prázdných vazeb. Plné vazby obsahují všechny vazebné součásti, prázdné vazby tvoří pouze krokve. 5.1 Pravidla pro skladbu krovu mezi plnými vazbami jsou min. 3 pole a max. 5 polí mezi plnou vazbou a nenosným štítem je max. 1 pole mezi plnou vazbou a nosným štítem jsou max. 3 pole

28 5.2 Konstrukční zásady při stavbě krovu krov může zatěžovat své podpory jen svislými stěnami, šikmé síly se zachytí v konstrukci samotného krovu průřezy jednotlivých prvků se stanoví s ohledem na jednotlivé síly a s ohledem na zeslabení tesařskými spoji krov musí být tuhý v podélném i příčném směru vazní trámy musí být namáhány ohybem co nejméně dřevěné části obezdíváme jen v nejnutnějších případech podstřešní prostor nutno co nejvíce větrat pokud má objekt více jak dvě podlaží, musí být konstrukce krovu ohnivzdorně oddělena od stropu nejvyššího podlaží 5.3. Návrh průřezů klasických krovů Prvek krokev nárožní krokev vaznice sloupek vazní trám kleština vzpěra rozpěra pásek Výška průřezu prvku h v mm šířka průřezu prvku b Prejzy, dvojitá taška Jednoduchá taška Šindel, plech v mm 30 a a a h / 5 1,5 h 1,5 h 1,5 h b a a a h /4 až 4 h /5 10 a a a h 5 a a a h/4 až 5 h/7 10 a a a h /2 10 a a a h /5 10 a a a h/5 120 až až až až 120 a- je délka krovu od podpory k podpoře v m Běžné rozměry prvků u starších krovů krokve, pásky pozednice kleštiny vaznice sloupky, vzpěry vazní trámy 100/120 až 140 až 160 mm 120/100 až 140/120 mm 60/120 až 80/160 mm 140/160 až 160/220 mm 120/120 až 160/160 mm 180/220 až 240/280 mm

29 6. KONSTRUKCE PLNÝCH VAZEB KLASICKÝCH KROVŮ Konstrukce krovů má dlouhodobý historický vývoj. Názvy krovových soustav jsou odvozeny od prvků, které se používaly v plných vazbách. Mezi základní tvary klasických krovových soustav sedlových střech patří: Krokevní soustavy: prostá krokevní soustava hambálková soustava Vaznicové soustavy: stojatá stolice ležatá stolice věšadlo vzpěradlo ležatá stolice bez vazního trámu a- prostá krokevní soustava max.7 m b- hambálková soustava 6 11 m

30 c- stojatá stolice I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í d- ležatá stolice e- věšadlo

31 f- vzpěradlo g- ležatá stolice bez vazního trámu vzpěradlo

32 7. PROSTÁ KROKEVNÍ SOUSTAVA nejjednodušší provedení krovu nosnou konstrukci tvoří jen dvojice krokví krokve mohou být připojeny: o ke stropním trámům o k řádně kotvené pozednici krokve jsou do stropnic čepované námětky jsou na koncích lípnuté použití pouze na malá rozpětí - do 7m nutno řádně zavětrovat krokve zespodu šikmo přibitými prkny Druhy prosté krokevní soustavy: soustava uložená na stropnicích soustava uložená na pozednicích

33 7.1 KROKEVNÍ SOUSTAVA NA STROPNICÍCH o stropní trámy plní funkci vazného trámu o krokve jsou do stropnic čepované o námětky jsou na koncích lípnuté krokve námětek stropnice

34 7.2 KROKEVNÍ SOUSTAVA NA POZEDNICÍCH pozednice jsou na nadezdívce a jsou kotveny po 1,5 m do stropnic pásovou ocelí krokve jsou na pozednice osedlány krokve kotvení pozednice stropnice pozednice

35 8. KLASICKÁ HAMBÁLKOVÁ SOUSTAVA každý pár krokví je rozepřen hranolem - hambálkem průřez hambálku stejný nebo větší jako krokev při rozpětí do 7 m o nemá hambálkový krov sloupky a vaznice o krokve čepované přímo do stropnic nebo do vazných trámů a kráčat o hambálek ke krokvím rybinový plát o vazní trámy uloženy na pozednicích při větších rozpětích jak 7 m o mají krovy sloupky, které podporují vaznice o hambálky na vaznicích, které přímo nenesou krokve o krokve s hambálky spojeny čepem o sloupky do vazných trámů o vazný trám podepřen nad střední zdí o krokve začepovány do vazných trámů v plných vazbách o v prázdných vazbách začepovány krokve do kráčat o u vnějších zdí jsou do vazných trámů začepované výměny o kráčata uložena na pozednicích o pásky do sloupků, vaznic a hambálků začepované o!!!četné dlaby oslabovaly průřezy!!! Druhy klasické hambálkové soustavy hambálkový krov na stropnicích o krokve čepované do stropnic hambálkový krov s vaznými trámy o krokve čepovány do vazných trámů a tzv. kráčat hambálkový krov s vaznicemi o hambálky uloženy na vaznicích, které nenesou krokve o hambálek s krokvemi spojeny na čep o nutnost podepření vazného trámu střední zdí

36 8.1 HAMBÁLKOVÝ KROV NA STOPNICÍCH každý pár krokví je rozepřen hranolem- hambálkem průřez hambálku je stejný jako průřez krokví do rozpětí 7 m nemá krov sloupky a vaznice krokve jsou čepovány do stropnic hambálek je připojen ke krokvím rybinovým plátem námětky krokve 8.2 HAMBÁLKOVÝ KROV S VAZNÝMI TRÁMY vazní trámy jsou na vnějších zdech uloženy na stropnicích krokve jsou čepované do vazních trámů a tzv. kráčat hambálek je spojen s krokvemi rybinovým plátem krokve

37 8.3 HAMBÁLKOVÝ KROV S VAZNICEMI pokud je větší rozpětí, má hambálkový krov v plných vazbách sloupky, které podporují vaznice hambálky jsou uloženy na vaznicích, které nenesou přímo krokve hambálky jsou s krokvemi spojeny čepem vaznice jsou podepřeny sloupky, které přenášejí tíhu do vazních trámů je nutno podepřít vazní trámy střední zdí krokve jsou čepovány do konců vazních trámů v plných vazbách, v prázdných vazbách jsou čepovány do kráčat střední vaznice krokve sloupky námětky pozednice vazní trám

38 U vnějších zdí jsou do vazních trámů čepované výměny, v nichž čepem končí kráčata prázdných vazeb. Kráčata jsou uložena na pozednice. pozednice výměna Kontrolní otázky 1. Popiš rozdíl mezi krokevní soustavou a vaznicovou soustavou. 2. Vysvětli princip prosté krokevní soustavy. 3. Charakterizuj hambálkovou soustavu na různá rozpětí.

39 9. STOJATÁ STOLICE Používá se všude tam, kde budova má střední zeď tíha střechy je přenášena do stojatých sloupků je navrhována na různá rozpětí m m m použití: rodinné, činžovní domy, objekty občanské výstavby tíha střechy přenášena přes vaznice do sloupků, sloupky do vazných trámů, z vazných trámů do nosných konstrukcí vazní trám v rozpětí větším jak 6 m musí být podpírán na střední zdi stabilitu zajišťují pásky, kleštiny a vzpěry výhoda - jednoduchost, snadná stavba nevýhoda - hodně zaplněný podstřešní prostor 1. vazný trám, 2. půdní nadezdívka, 3. pozednice, 4. střední vaznice, 5. krokev, 6. sloupek, 7. vzpěra, 8. pásek, 9. kleštiny, 10. prázdná vazba, 11. římsa

40 9.1 Druhy stojatých stolic dle rozpětí vzdálenost mezi pozednicí a hřebenem je max. 4,5 m vzdálenost mezi pozednicí a střední vaznicí max. 4,5 m mezi střední vaznicí a hřebenem max. 2.5 m

41 vzdálenosti mezi pozednicí a střední vaznicí max. 4,5 m mezi střední vaznicí a vrcholovou vaznicí max. 4,5 m vrcholová vaznice je podpírána sloupkem vzdálenost mezi pozednicí a střední vaznicí max. 4,5 m mezi střední vaznicí a druhou střední vaznicí max. 4,5 m mezi druhou střední vaznicí a hřebenem max. 2,5 m v objektu jsou dvě střední zdi

42 pokud je ještě větší rozpětí kolem 16 m vzdálenost mezi pozednicí a střední vaznicí max. 4,5 m mezi střední vaznicí a druhou střední vaznicí max. 4,5 m mezi druhou a třetí střední vaznicí max. 4,5 m mezi třetí střední vaznicí a hřebenovou vaznicí max. 2,5 m nutno mít v objektu dvě střední zdi

43 10. LEŽATÁ STOLICE Zatížení od vaznic do vazních trámů přenášejí šikmé - ležaté vzpěry. Vzpěry přenášejí tíhu střechy od vaznic do vazních trámů blízko jejich podpor, takže vazní trám nemusí být podpírán střední zdí. Výhody: volný půdní prostor Nevýhody: pracnější, složitější Zatížení: od vaznic do vazních trámů přes šikmé - ležaté vzpěry vzpěry od vaznic do vazních trámů nemusí být střední zeď Spojení: vzpěry - vazní trám = čep se zapuštěním vzpěra - krokev = čep nebo zapuštění vazný trám - vzpěra = čep křížení vzpěra- sloupek = šikmé přeplátování + svorník střední vaznice pásky krokev kleštiny pozednice kleštiny vazní trám

44 1. vazní trám, 2. nadezdívka, 3. pozednice, 4. střední vaznice, 5. krokve, 6.vzpěry, 7. pásky, 8. kleštiny, 9. prázdná vazba, 10. římsa 10.1 Druhy ležatých stolic dle rozpětí Vrcholovou vaznici podpírá sloupek, střední vaznice podpírá ležatá vzpěra. ležatá vzpěra

45 10.2 Kombinace ležaté stolice Kombinace ležaté stolice a stojaté stolice na větší rozpětí. Vrcholová vaznice je podpírána ležatými vzpěrami, střední vaznice sloupky. sloupek ležatá vzpěra Kombinace ležaté stolice a stojaté stolice na větší rozpětí. Vrcholová vaznice je podpírána ležatými vzpěrami, střední vaznice krátkými sloupky, které vzpěry nepříznivě namáhají. ležatá vzpěra krátký sloupek

46 Kombinace stojaté a ležaté stolice. Vaznice jsou podpírány sloupky a vzpěrami. Krátké sloupky podpírají vaznice a jsou čepovány do vzpěr a nepříznivě je namáhají. krátké sloupky 10.3 Detail vrcholové vaznice u ležaté stolice vzpěry jsou čepované do krokví vrcholová vaznice vzpěry

47 10.4 Detail střední vaznice u ležaté stolice vzpěry jsou do krokví zapuštěné křížení vzpěry s kleštinou se provádí šikmým přeplátováním se svorníkem krokev střední vaznice vzpěra kleština

48 11. DRUHY LEŽATÉ STOLICE 11.1 LEŽATÁ STOLICE BEZ VAZNÍHO TRÁMU použití z důvodu úspory řeziva používala se: o tam, kde budova měla jednu nebo dvě střední zdi o tam, kde nevadí ztráta půdního prostoru o tam, kde je malý sklon střechy krokev kleština kotvení pozednice pozednice vzpěry vazný trám je nahrazen krátkým pražcem - bačkorou bačkora musí být zakotvena do stropu nad střední zdí vaznice jsou nakloněné vaznice jsou podporované šikmými vzpěrami vzpěry do bačkor - zapuštěné bačkory do stropu dobře kotveny

49 11.2 Kotvení vzpěr a bačkory ke stropu bačkora je impregnovaná proti vlhkosti vzpěry jsou do bačkory zapuštěny zapuštění vzpěry vzpěra bačkora vzpěry bačkora 11.3 Uložení vaznice vaznice jsou nakloněné jsou podporované šikmými vzpěrami krokev střední vaznice kleštiny

50 11.4 Ležatá stolice bez vazního trámu u budov se dvěma středními zdmi začala se používat z důvodu úspory řeziva používá se tam, kde nevadí ztráta půdního prostoru bačkora bačkora

51 12. LEŽATÁ STOLICE PRO ZEMĚDĚLSKÉ STAVBY použití: kůlny, stodoly, dílny, skladiště, jízdárny vzpěry čepovány pod okapovou vaznici do sloupků nebo až do základových pražců Kontrolní otázky 1. Popiš a nakresli základní typ stojaté stolice. 2. Jak by se charakterizovala ležatá stolice? 3. Proč se začala používat bačkora a co to je? 4. Nakresli a popiš jednotlivé spoje u ležaté a stojaté stolice. 5. Jaké znáš ležaté stolice pro zemědělské stavby?

52 13. VĚŠADLO Zatížení : od vaznic, horní část sloupků - do věšadla sloupek - vyvěšuje vazní trám = věšák vazní trám = namáhán vzpěrami Použití: chybí střední zeď není možné vazní trám podepřít Osy: věšáku, vzpěr a rozpěr musí procházet jedním bodem sloupek + vazní trám = volný čep s vůlí vazní trám visí na sloupku ve třmenu 13.1 Princip věšadla jednoduché- tíha od střechy se rozkládá do dvou vzpěr, které jsou namáhány vzpěrným tlakem - sloupek vyvěšuje vazní trám sloupek vzpěry vazní trám

53 dvojité - tíha od střechy se rozkládá do vzpěry a rozpěry, které jsou namáhány vzpěrným tlakem - vazní trám je namáhán vzpěrami blízko podepření rozpěra vzpěra vazní trám 13.2 Druhy věšadel: o jednoduché

54 o dvojité krokve vazní trám 13.3 Spojení u věšadel spojení věšáku a vazního trámu - vazní trám visí na sloupku na třmenu sloupek a vazní trám je spojen na volný čep

55 třmen spojení vzpěry a věšáku u jednoduchého vzpěradla sloupek vzpěry spojení vzpěry, rozpěry a věšáku u dvojitého věšadla

56 rozpěra vzpěra sloupek 13.4 Schémata plných vazeb kombinací věšadel a ležatých stolic zde je uvedeno několik možnosti spojení ležatých stolic a věšadel konstrukce je závislá na rozpětí objektu platí zde stejná pravidla o vzdálenostech pozednic, středních vaznic a vaznic vrcholových jako u ležatých stolic

57 14. VZPĚRADLO vzpírá nejvyšší vaznice použití: o ležatá stolice o stojatá stolice o zmenší se průřez vazního trámu o uvolňuje půdorys nevyvěšuje vazný trám 14.1 Schémata plných vazeb kombinací vzpěradel ve stojatých a ležatých stolicích

58 Vzpěradlo v ležaté stolici Vzpěradlo ve stojaté stolici

59 Kontrolní otázky 1. Popiš základní prvky věšadla. 2. Nakresli vzpěradlo a popiš jeho součásti. 3. Jaký je rozdíl mezi vzpěradlem a věšadlem?

60 15. KROVY PULTOVÝCH STŘECH je nejjednodušší střecha tvoří ji jedna nakloněná rovina dolní okraj je zakončen okapem, do kterého stéká voda horní okraj tvoří hřeben půdní prostor je omezen jednou střešní rovinou, dvěma štíty a hřebenovou zdí pro krovy platí stejné zásady jako pro sedlové střechy prvky krovu jsou podobné jako u sedlových střech 15.1 Krovy malých rozpětí - do 4 m krov nemá plné vazby je složen ze dvou pozednic a krokví, které jsou na pozednice osedlány pozednice jsou do zdí zakotveny krokve pozednice 15.2 Krovy větších rozpětí hřebenová vaznice se neukládá na zeď hřebenová vaznice je podepřena sloupky, které jsou od zdiva ve vzdálenosti min. 50 mm na plné vazby mohou být použity: o stojatá stolice o ležatá stolice o věšadlo jednoduché o věšadlo dvojité

61 15.3 Druhy pultových střech I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í a- stojatá stolice - bez střední zdi, malé rozpětí, skladba: pozednice, hřebenová vaznice, sloupek, kleština b- stojatá stolice - větší rozpětí, střední zeď, která podporuje vazní trám, pozednice, střední vaznice, vrcholová vaznice, sloupek, vzpěra, kleštiny c- ležatá stolice - bez střední zdi, pozednice, sloupek, střední vaznice, vrcholová vaznice, vzpěra, kleštiny d- věšadlo jednoduché - pozednice, střední vaznice, vrcholová vaznice, sloupek, kleštiny, věšadlo tvořené vzpěrami a sloupkem e- věšadlo dvojité - pozednice, vrcholová vaznice, střední vaznice, sloupky, kleštiny, věšadlo tvořené vzpěrami a rozpěrou

62 15.4 Konstrukce krovu: Příklady krovů pultových střech: krokve věšadlová vazba plná vazba střední vaznice vrcholová vaznice krokve sloupek pozednice konstrukce věšadla

63 16. KROVY VALBOVÝCH STŘECH střechy mají střešní roviny skloněné ke všem čtyřem stranám budovy okapy jsou umístěny na všech čtyřech stranách šikmé průsečnice střešních rovin jsou nároží trojúhelníkové střešní roviny jsou valby půdní prostor je omezen čtyřmi nakloněnými střešními rovinami důvody použití valby jsou architektonické zmenší se výšky štítů opticky se sníží výška střechy polovalba podstřešní prostor nezmenšuje 16.1 Konstrukce z vaznice se pod nárožím vytvoří vaznicový věnec v místě spojení vaznic musí být podepřen přeplátováním první pár celých krokví se osadí o polovinu šířky krokví od sběžiště střechy

64 v nároží je umístěna nárožní krokev, ke které jsou připojeny zkrácené námětkové krokve nárožní krokev námětkové krokve námětkové krokve jsou připojeny k nárožní lípnutím a přibitím hřebíky nebo pomocí spojek speciálně vyrobených, jsou z plechu tl. 2 mm, mají pravé a levé provedení, úhel 22 nebo 37, připojují se pomocí konvexních hřebíků ocelové spojky pro námětkové krokve

65 16.2 Nárožní krokve nárožní krokev o nejdelší ze všech krokví o má větší průřez o má pětiúhelníkový průřez o seřízneme hrany horní plochy tzv. grádováním ( sejmutím) o tím horní plochy nárožní krokve splynou se střešními plochami o pětiúhelníkový tvar má úřez na spodním konci krokve o nárožní osedlání krokve na vaznici a pozednici o ve sběžišti je nárožní krokev připojena lípnutím o rozpětí nárožní krokve je o 40 % větší než rozpětí ostatních krokví laťování Nárožní krokve

66 16.3. Konstrukce délky a průřezu nárožní krokve nárožní krokev je nejdelší krokev na střeše její velikost se musí zjistit opsáním průřezu

67 16.4 Námětkové krokve námětkové krokve o mají stejný průřez jako běžné krokve o spojení k nárožním lípnutím o jsou šikmo seříznuté

68 16.5 Více vyložená římsa u valbové střechy pokud je více vyložená římsa o nejkratší námětková krokev je připevněna lípnutím k nárožní krokvi a osedláním na pozednici ve dvou blízkých místech o její poloha je málo stabilní o musí se uchytit na výměnu z fošny nebo hranolu o tyto jsou připojeny na konce nárožní krokve a vedlejší námětkové krokve o ke spojení výměny a krokví se používá kovová čelní spojka vyložená nárožní krokev námětkové krokve Kontrolní otázky 1. Popiš a nakresli vazby pultových střech. 2. Jaký je základní princip valbových střech? 3. Proč zjišťujeme skutečnou velikost nárožní a námětkové krokve?

69 17. KROVY POLOVALBOVÝCH STŘECH vznikne jako střecha valbová valba nesahá od vrcholu až k průběžnému okapu okap polovaly bývá ukončen v horní polovině výšky štítu štít má lichoběžníkový tvar použití: o rodinné domy o možnost využití půdních prostor polovalby se dělají ve výšce středních vaznic konstrukce: lomená krokev ve štítu lomená krokev lemuje štít nárožní krokev prochází průsečíkem vnějších hran vaznice a lomené krokve části lomené krokve jsou spojeny čepováním lomená krokev je na vaznici osedlána lomená krokev je na vaznici kampována námětkové krokve jsou čelně osedlány námětkové krokve jsou k nárožním lípnuté

70 17.1 Polovalba s lomenou krokví ve štítu lomená krokev

71 17.2 Polovala s falešnými středními vaznicemi krov bez středních vaznic vytvoříme falešné střední vaznice, které jsou připevněné svorníky na min. 2 celé krokve vaznicový věnec o uložen na nosném štítu nebo je přes štít převislý o pod úžlabí vložena úžlabní krokev, ke které jsou připojeny námětkové krokve o průřez úžlabní krokve je 5-ti úhelník nárožní krokev námětkové krokve

72 17.3 Připojení námětkových krokví ke krokvi úžlabní laťování námětková krokev úžlabní krokev Úžlabí malé délky - místo úžlabní krokve fošna min.tl.50 mm vrcholová vaznice krokve úžlabí napojení menší střechy

73 18. KROVY STANOVÝCH STŘECH I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í 18.1 Konstrukce stanových střech skládá se ze čtyř střešních rovin roviny se protínají v nárožích střecha má tvar jehlanu půdorys je čtverec nebo mnohoúhelník nemají hřeben střešní plochy se sbíhají ve sběžišti základní prvek - nárožní krokve, které jsou seříznuty do 5-ti úhelníku ostatní krokve námětkové jsou lípnuté a přibité k nárožním krokvím nárožní krokve jsou osedlány na pozednici, v horní části jsou osedlány na vaznicový věnec věnec je v rozích podpírán ležatou nebo stojatou stolicí pokud je půdorys malý - vazné trámy jsou uloženy úhlopříčně krokve námětkové 2. vzpěry 3. pozednice 4. vazní trám 5. vaznicový věnec 2

74 18.2 Příklady stanových střech Stanová jehlanová Stanová věžová - mnohoúhelníková Stanová kuželová Kontrolní otázky 1. Popiš princip polovalbové střechy. 2. Co je střecha stanová a jaké znáš její druhy?

75 19. NOVODOBÉ KROVY I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í Krovy používané v současné době musí umožnit umístění obytných nebo kancelářských místností v půdním prostoru. Základním požadavkem je, aby byl půdní prostor co nejvíce uvolněn od základních prvků krovu. V půdním využívaném prostoru nemůžeme umísti vazní trámy, kleštiny, vzpěry. Pásky pouze v omezeném rozsahu. Novodobé krovové konstrukce mají všechny vazby stejné - nerozlišují se plné a prázdné vazby. Někdy se dřevěné prvky přiznávají v interiéru - opatřují se lakem a jsou hoblované. využití půdního prostoru nemůžeme použít vodorovná dřeva - vazní trámy, kleštiny rozdělení: o krov s vaznicemi o hambálkový krov 19.1 NOVODOBÝ KROV S VAZNICEMI Vazby ze dvojic krokví jsou osazené na pozednice a na vaznice. Každý pár krokví je spojen kleštinami. krov nemá vazní trámy, vzpěry a kleštiny Krokve jsou osazené na pozednice a na vaznice každý pár je spojen kleštinami probíhají od hřebene střechy po okap přenášejí tíhu střešního pláště osedlání je zajištěno hřebem provádí se z jednoho kusu délka větší jak 8 m - nastavení

76 mezi římsou a spodním koncem krokví se ponechá mezera 20 mm - aby se nezatěžovala římsa krokev římsa výška krokví min. 160 mm krokve ve vzdálenosti 0,8-1,2 m pokud je vzdálenost větší - zesílení střešních latí nebo bednění šířka krokví min. 60 mm krokve se neukládají nad nosné stěny a štíty vyzděné až pod krytinu - musely by se obezdívat po své délce

77 pro lepší připevnění podhledu je lépe umístit krokve po obou stranách těchto zdí u komína se musí použít výměny osazené do ocelových třmenů ( aby nebyly krokve oslabeny dlaby) ocelové třmeny o podle potřeby se krokve zdvojí zdvojené krokve svorník třmeny

78 spoj krokví pod hřebenem - přeplátováním, kosým srazem s přibitými příložkami, příložky + prkno pod hřebenáč, při větších vzdálenostech hřebene dvě menší prkna nebo hranol hřebík a- přeplátování s hřebíkem krátké příložky b- kosý sraz s přibitými krátkými příložkami prkno ve spoji krokví c- prkno ve spoji krokví prkna ve spodu krokví d- dvě prkna průřezu 32/100 mm přibitá pod spoj krokví vložený hranol e- pod spoj krokví vložený hranol průřezu 80/80 mm

79 ukončení krokví - úřez vodorovný, kolmý, svislý, nebo kombinace a- úřez vodorovný b- úřez kolmý c- úřez svislý d- kombinace úřezů e- kombinace úřezů f- kombinace úřezů Vaznice přebírají zatížení od krokví a předávají je na svislé nosné konstrukce pro jejich podepření se používají komíny, vnitřní nosné stěny, štíty ukládají se na zděné pilíře, dřevěné sloupky ukryté v příčkách, na dřevěné sloupky ponechané v interiéru

80 nadstavení vaznic - srazem nad podporami + zajištění tesařskými skobami vaznice nejsou podepřeny pásky, proto jsou průřezy vaznic větší než u klasických krovů uložení vaznice na komín - pomocí U profilu, který je zazděný na plocho mezi komínové průduchy - vaznice se k ocelovému profilu připevní jedním svorníkem Komínový průduch

81 převislý konec vaznice přes štítovou zeď - podepřeme konzolovou konstrukcí vzpěra Pásky zmenšují rozpětí vaznice jsou vítaným architektonickým prvkem v interiéru může se použít i sedlo mezi sloupkem a vaznicí svorníky hmoždíky sedlo Kotvení vaznice všude, kde je to možné nesmí se uložit přímo na zeď z děrovaných cihel pod vaznicí uděláme skrytý sloupek z CPP

82 Pozednice jsou na nich uloženy krokve pozednice leží na půdní nadezdívce horní plochu nadezdívky vyrovnáme betonovým potěrem v tl. min. 50 mm pozednice jsou osazené na plocho nastavují se plochým srazem zajištěným tesařskou skobou nebo přeplátováním + hřebíky síly od krokve na pozednici jsou zachyceny kleštinami, které tam nejsou a proto: kotvení pozednice: - vodorovnými kotvami do zděných štítů

83 - šikmými kotvami ke stropům I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í - svislými kotvami do betonových pozedních pásů vzdálenost kotev je 2 m provádí se z ploché oceli jsou připevněny na horní plochu pozednice dvěma vruty z tyčové oceli mají na konci závit procházejí pozednicí nahoře mají podložku a matici rezivění kotev - obalíme cementovou maltou

84 Půdní nadezdívka je za pozednicí dozděna na straně okapu zdivem tl. 150 mm až ke kratině, čímž je uzavřen půdní prostor mezi zdivem a pozednicí mezera 50 mm Pokud nemáme pozednici osadit krokve pomocí kovových spojek na konce stropních trámů nebo na betonovou stropní konstrukci pro připojení se vyrábí kotva z ocelového plechu do betonové konstrukce se krokve uchytí přes kovové držáky pomocí hmoždinek či zabetonovaných šroubů nebo šrouby, které jsou uchycené do zabetonovaného kovového profilu kotva krokve na stropnici kotva z ocelového plechu držák krokve do betonu- uchycuje se pomocí hmoždinek nebo zabetonovaných šroubů kovový držák Držák uchycený pomocí hmoždinek do betonu zabetonovaný kotvící profil

85 pokud jsou krokve umístěny jinak než stropní trámy, uchytíme krokve na nakloněnou pozednici či vaznici přes kovovou spojku spojky jsou zajištěny dostatečným množstvím hřebíků krokve nejsou oslabené osedláním spojka krokví a pozednice ( vaznice) kovová spojka

86 Sloupky podepírají vaznice jsou umístěné skrytě v příčkách jsou spojeny čepováním jsou uložené přes roznášecí fošnu na nosných stěnách polohu sloupků zajistí konstrukce podlahy průřez sloupků obvykle 140/140 mm sloupek zdivo mohou se uložit na ocel I nosiče, které jsou uloženy ve stropu sloupek ocelový I nosič

87 pokud jsou sloupky umístěny mimo budovu ( střecha přesahuje mimo půdorys), tak jsou sloupky osazeny na betonových základových patkách vždy přes ocelové patky, které umožňují rektifikaci a zabrání uhnívání sloupků rektifikační patky Kleštiny osazené pod vaznicemi zajišťují vodorovné ztužení krovu na vaznice jsou kampovány do tl. 20 mm jsou osazené ve všech vazbách jsou osazené z jedné strany na krokve s krokvemi jsou spojené svorníky, nebo Bulldokem pokud jsou vaznice umístěny příliš vysoko - kleštiny vyvěšujeme nebo podepřeme dřevěnou podpěrou ukrytou v příčce spojení kleštiny s krokví a vaznicí krokev kleština vaznice

88 vyvěšení kleštin za vaznici kovovými spojkami Kovové spojky vyvěšení kleštin za vaznici třmenem - pokud jsou vaznice příliš vysoko a my chceme kleštiny využít jako nosný prvek stropu třmeny podepření kleštin dřevěnou stěnou - pokud jsou vaznice příliš vysoko a my chceme kleštiny využít jako nosný prvek stropu kleština dřevěná stěna

89 Vyztužení krovu nemohou zajistit pásky stabilita se zajišťuje pomocí nosné zdi v podélném směru další možností ztužení je pokrytí střešních ploch velkoplošnými deskami

90 20. NOVODOBÝ HAMBÁLKOVÝ KROV vazby jsou stejné skládají se ze dvou krokví a hambálku vazby jsou uloženy na řádně kotvené pozednice velmi výhodně se uvolňuje prostor pod krovem v celém rozsahu 20.1 Krokve zhotoveny z fošny nebo hranolového řeziva jsou zatíženy střešní krytinou, izolací, podhledem, sněhem a větrem 20.2 Hambálky přenášejí tíhu podhledu, tepelné izolace, podlahy a užitného zatížení jsou vytvořeny jako kleštiny z jedné nebo ze dvou fošen, nebo jako položený I průřez

91 20.3 Hambálkový krov s valbami nebo polovalbami pod nároží jsou vloženy nárožní krokve 5-ti úhelníkového průřezu nárožní krokve mají větší průřez na nárožní krokve jsou lípnuté krokve námětkové - pomocí hřebíků nebo ocelových spojek Ocelová spojka pod valbou hambálky nejsou valby a polovaly vyztužují hambálkový krov v podélném směru hambálkový krov může mít úzké vikýře, které jsou osazené na krokve, které se podle potřeby mohou zdvojovat valba hambalkového krovu nárožní krokve námětkové krokve

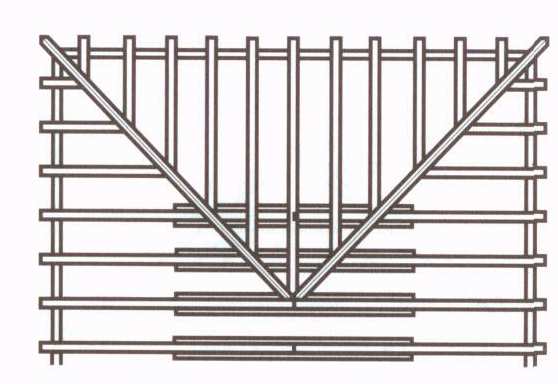

92 20.4 Podélné zavětrování hambálku I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í zhotoví se ve střešní rovině zavětrování může nahradit řádně přibité bednění, nejlépe souvislá plocha vytvořená z velkoplošných desek další možnost - pomocí ocelových zavětrovacích pásů umístěných v úhlopříčce celé střešní plochy součástí ztužidla je vzájemné spojení krokví pod hřebenem střechy pomocí prken - c,d prkna součástí ztužidla je vzájemné spojení krokví pod hřebenem střechy pomocí prken a hranolu hranol prkno

93 součástí ztužidla je vzájemné spojení krokví pod hřebenem střechy pomocí malé hřebenové vaznice hřebenová vaznice prkna

94 20.5 POSTUP PŘI VÝROBĚ A STAVBĚ HAMBÁLKOVÉHO KROVU stavba je jednodušší dvojice krokví a hambálek se spojují na stavbě ve vodorovné poloze po zvednutí a osazení první vazby se vazba pomocí provizorních vzpěr zajistí ve svislé poloze krokve se řádně zakotví k pozednici nebo ke stropu další vazby se po zvednutí zajistí ve svislé poloze pomocí prken přichycených k vazbám již postavených každá vazba se ihned připevní k podporám po osazení všech vazeb se provede podélné ztužení 20.6 LEPENÉ HAMBÁLKOVÉ KROVY průřezy jsou zhotoveny z lepených I průřezů stěna I průřezů je buď fošnová nebo z tvrdých dřevovláknitých desek v místě osedlání krokve na pozednici, v místě připojení hambálku a pod hřebenem má stěna I průřezu příložky v podélném směru jsou krovy zavětrovány hřebenovými spojkami a zespodu přibitými prkny šikmo přes tři krokve - pokud je vytvořeno podkroví přebírá funkci zavětrování tuhá konstrukce podhledu hambálek kotvení pozednice

95 20.7 HAMBÁLKOVÉ KROVY SPOJOVANÉ OCELOVÝMI DESKAMI S PROLISOVANÝMI TRNY použití v dřevostavbách jednotlivé prvky jsou spojeny ocelovými deskami s prolisovanými trny nevýhodou je zaplnění půdních prostor výhodou je jednoduchost výroby a úspora řeziva druhy lisovaných hambálkových krovů krokvové vazby tvoří zároveň stropnice a římsy, tj. vazník Kontrolní otázky 1. Jaké znáš novodobé krovy, jejich využití a druhy? 2. Popiš hambálkový krov lepený. 3. Jak se ztužují novodobé krovy?

96 Seznam použité literatury 1) Ing. Lubomír Jelínek, Tesařské konstrukce, vydalo informační centrum České komory autorizovaných inženýrů a techniků činných ve výstavbě, 1. vydání, str , str ) Václav Hájek, Stavíme ze dřeva, vydalo nakladatelství Sobotáles, Mostecká 9, Praha 1 v roce 1997 jako svou 64. publikaci, 1. vydání, str ) P. Kačena- M.Šulc, Odborné kreslení pro 2. Ročník oboru tesař, Informatorium Praha 1994, str
