1 S třední škola stavební Jihlava Sada 2 Dřevěné a ocelové konstrukce 07. Příhradové nosníky Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Iveta Čopáková 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 PŘÍHRADOVÝ VAZNÍK - rovinná prutová soustava - složení - pásové a mezipásové pruty - charakteristický konstrukční detail - styčník -dělení vazníků -dle geometrického tvaru, statického působení a konstrukčního provedení horní pás styčník diagonála dolní pás 2

3 Použití střešních vazníků rodinné a bytové domy střešní nástavby a půdní vestavby jedno i vícepodlažní objekty průmyslové, zemědělské a sportovní haly sklady a přístřešky administrativní budovy, školy supermarkety, nákupní centra apod. možnost řešení podkrovního prostoru - studiové vazníky 3

4 Použití na téměř jakoukoliv střechu a jakýkoliv půdorys 4

5 Nejběžnější typy vazníků (z hlediska vnější geometrie) sedlové pultové mansardové 5

6 lichoběžníkové obloukové přímopasé 6

7 nůžkové studiové 7

8 atypické a ostatní 8

9 1. PŘÍHRADOVÉ NOSNÍKY SBÍJENÉ Spojované hřebíky Rozpětí do 15 m Jednotlivé pruty nehoblovaná prkna nebo fošny Průřezy tažené Styčník se styčníkovou překližkou Průřezy namáhané vzpěrným tlakem

10 2. PŘÍHRADOVÉ NOSNÍKY LEPENÉ V současnosti se v ČR nepoužívají Všechny pruty členěné, připojené ve styčníku na překližku Výhoda estetické provedení

11 3. PŘÍHRADOVÉ NOS. S KOVOVÝMI DESKAMI S PROLISOVANÝMI TRNY Gang-Nail = z angl. překladu skupina hřebíků vznik na konci 50. let dvacátého století vusa, v Evropě se objevil nejprve ve Švýcarsku a Belgii, v ČR se používají asi 30 let spojovací prostředek - styčníková deska vývojová etapa ručně hřebíkovaných desek široké využití -střešní a stropní vazníky, trámové rošty, nosné rámy dřevostaveb, bednící prvky pro betonářský průmysl, apod.

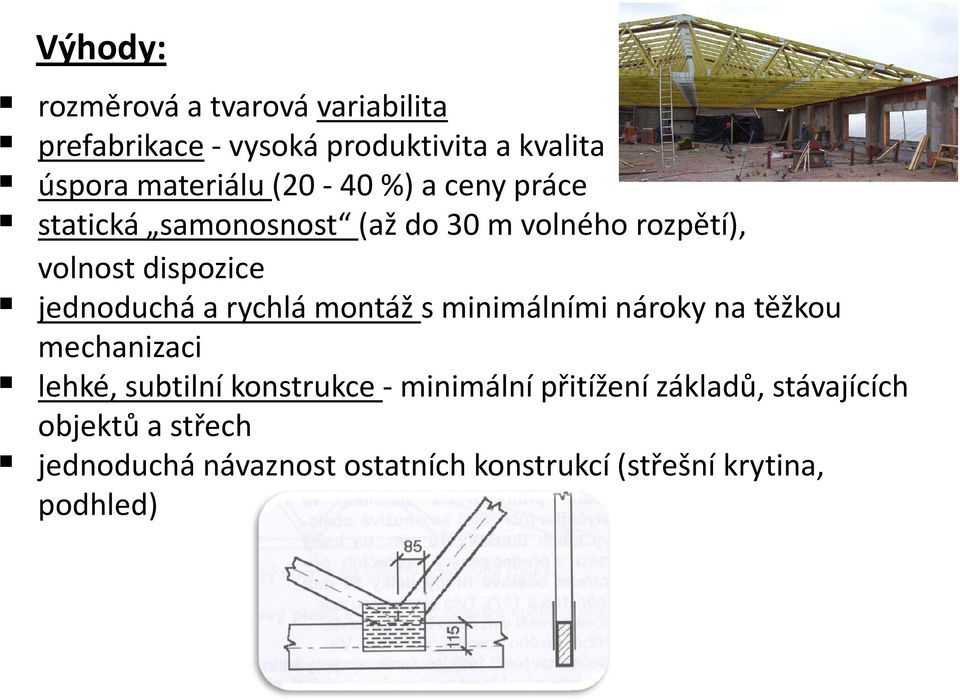

12 Výhody: rozměrová a tvarová variabilita prefabrikace- vysoká produktivita a kvalita úspora materiálu (20-40 %) a ceny práce statická samonosnost (až do 30 m volného rozpětí), volnost dispozice jednoduchá a rychlá montáž s minimálními nároky na těžkou mechanizaci lehké, subtilní konstrukce -minimální přitížení základů, stávajících objektů a střech jednoduchá návaznost ostatních konstrukcí (střešní krytina, podhled)

13 13

14 14

15 4. PŘÍHRADOVÉ NOS. SYSTÉMU MKD MKD = multi-kraft-dübel = mnoho-síla-kolík ve světě od r. 1995, v ČR od r dřevo rostlé, lepené, lamelové, vrstvené + vzhled, dobrá požární odolnost

16

17

18 5. PŘÍHRADOVÉ NOS. S OCELOVÝMI KOLÍKY Ve styčnících je do konců prutů vložen ocelový plech s otvory pro ocelové kolíky průměr kolíků 8-24 mm počet kolíků se určí statickým výpočtem spojovací plech tl. 5 mm (tloušťka je volena tak, aby se mohlo i svařovat) uspořádání kolíků do řady nebo do kruhu

19 6. PŘÍHRADOVÉ NOS. SPOJOVANÉ SVORNÍKY Používají se v USA a Kanadě, v ČR ne ve styčnících z obou stran ocelové plechy a přes ně svorníky - Malá požární odolnost - Jednoduché zhotovení

20 7. PŘÍHRADOVÉ NOS. S KOVOVÝMI DIAGONÁLAMI Vždy přímopasé kovové diagonály prolisovaný plech, trubka stropy, střechy dřevostaveb, krokve všechny diagonály mají stejný tvar a stejnou délku používají se v USA, Kanadě, Německu lehké, ale malá požární odolnost

21 Zdroje: Literatura: JELÍNEK L., Dřevěné a kovové konstrukce, 1. vydání, Economy Class Company spol. s r.o., 2008, 130 s. Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Iveta Čopáková. Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
