Mongeova projekce - řezy hranatých těles

Rozměr: px
Začít zobrazení ze stránky:

Download "Mongeova projekce - řezy hranatých těles"

Transkript

1 Mongeova projekce - řezy hranatých těles KG - L MENDELU KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 1 / 73

2 Obsah 1 Zobrazení těles v základní poloze 2 Řez hranolu rovinou Osová afinita Sestrojení řezu hranolu 3 Řez jehlanu rovinou Středová kolineace Sestrojení řezu jehlanu 4 Řez rovinami se speciální polohou vzhledem k průmětně nebo k tělesu KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 2 / 73

3 Zobrazení hranolu a jehlanu v základní poloze kolmý a šikmý čtyřboký hranol kolmý a šikmý čtyřboký jehlan KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 3 / 73

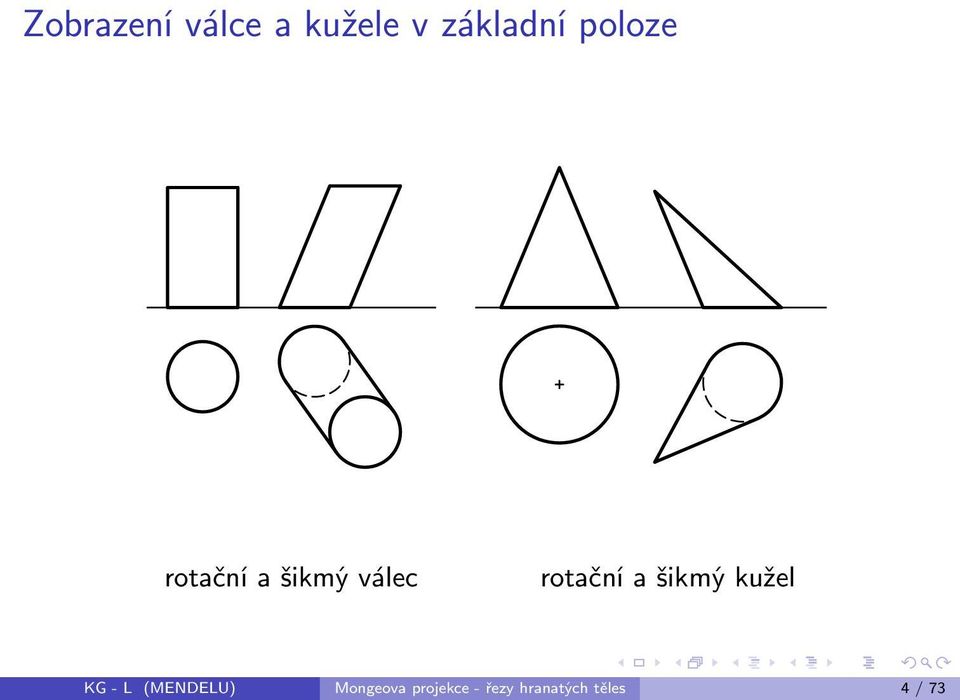

4 Zobrazení válce a kužele v základní poloze rotační a šikmý válec rotační a šikmý kužel KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 4 / 73

5 Obsah 1 Zobrazení těles v základní poloze 2 Řez hranolu rovinou Osová afinita Sestrojení řezu hranolu 3 Řez jehlanu rovinou Středová kolineace Sestrojení řezu jehlanu 4 Řez rovinami se speciální polohou vzhledem k průmětně nebo k tělesu KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 5 / 73

6 Osová afinita KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 6 / 73

7 Vlastnosti osové afinity 1 Bodu odpovídá bod a přímce přímka. 2 Přímky, které si odpovídají v osové afinitě, se protínají na ose afinity nebo jsou s ní rovnoběžné. 3 Body osy afinity jsou samodružné. 4 Osová afinita zachovává incidenci. 5 Body, které si odpovídají v osové afinitě, leží na přímce rovnoběžné se směrem afinity. 6 Osová afinita zachovává rovnoběžnost. 7 Osová afinita zachovává dělící poměr. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 7 / 73

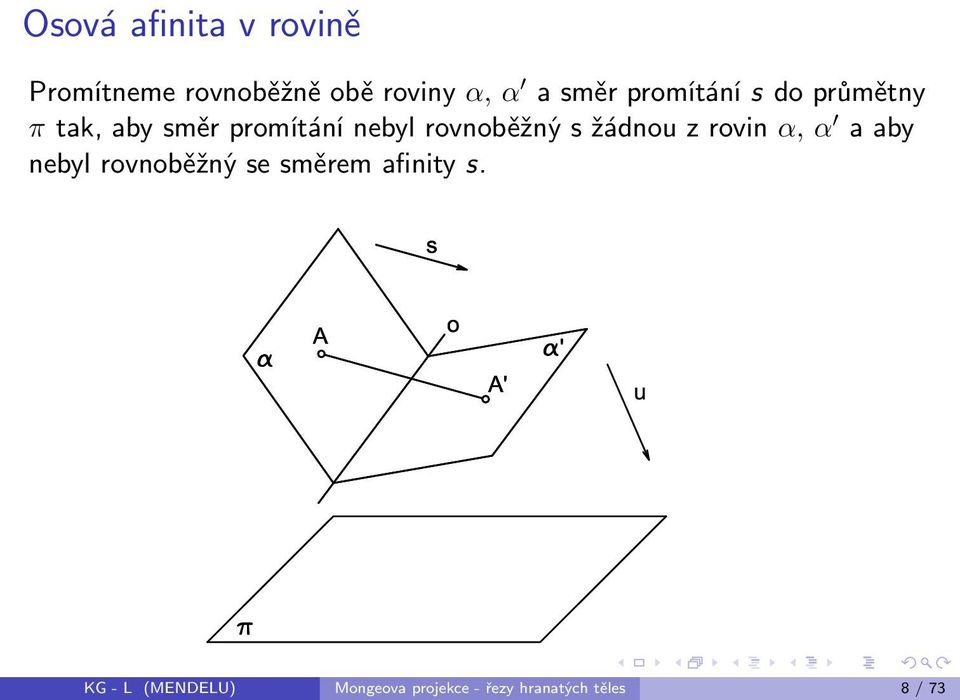

8 Osová afinita v rovině Promítneme rovnoběžně obě roviny α, α a směr promítání s do průmětny π tak, aby směr promítání nebyl rovnoběžný s žádnou z rovin α, α a aby nebyl rovnoběžný se směrem afinity s. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 8 / 73

9 Osová afinita v rovině Promítneme rovnoběžně obě roviny α, α a směr promítání s do průmětny π tak, aby směr promítání nebyl rovnoběžný s žádnou z rovin α, α a aby nebyl rovnoběžný se směrem afinity s. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 8 / 73

10 Osová afinita v rovině Promítneme rovnoběžně obě roviny α, α a směr promítání s do průmětny π tak, aby směr promítání nebyl rovnoběžný s žádnou z rovin α, α a aby nebyl rovnoběžný se směrem afinity s. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 8 / 73

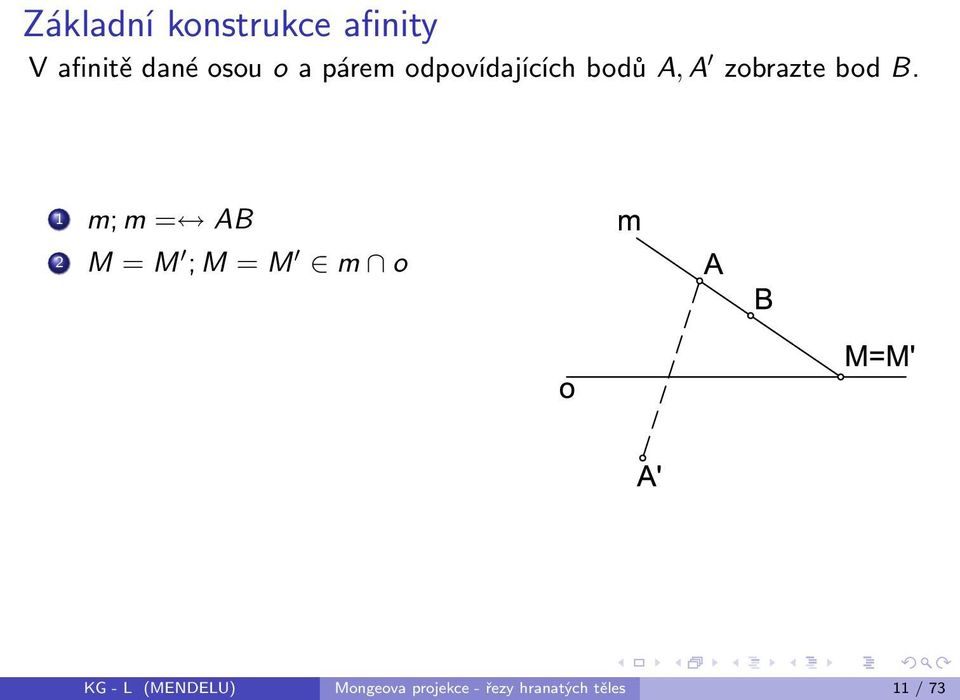

11 Základní konstrukce afinity V afinitě dané osou o a párem odpovídajících bodů A, A zobrazte bod B.. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 9 / 73

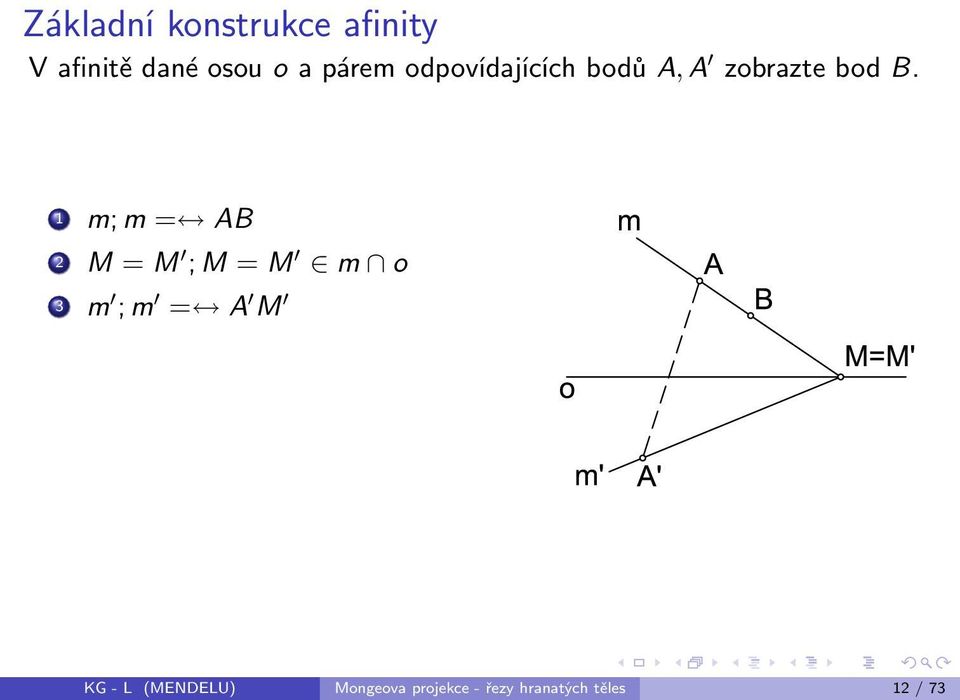

12 Základní konstrukce afinity V afinitě dané osou o a párem odpovídajících bodů A, A zobrazte bod B. 1 m; m = AB KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 10 / 73

13 Základní konstrukce afinity V afinitě dané osou o a párem odpovídajících bodů A, A zobrazte bod B. 1 m; m = AB 2 M = M ; M = M m o KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 11 / 73

14 Základní konstrukce afinity V afinitě dané osou o a párem odpovídajících bodů A, A zobrazte bod B. 1 m; m = AB 2 M = M ; M = M m o 3 m ; m = A M KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 12 / 73

15 Základní konstrukce afinity V afinitě dané osou o a párem odpovídajících bodů A, A zobrazte bod B. 1 m; m = AB 2 M = M ; M = M m o 3 m ; m = A M 4 B KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 13 / 73

16 Příklad V afinitě dané osou o AF a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 14 / 73

17 Příklad V afinitě dané osou o AF a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 15 / 73

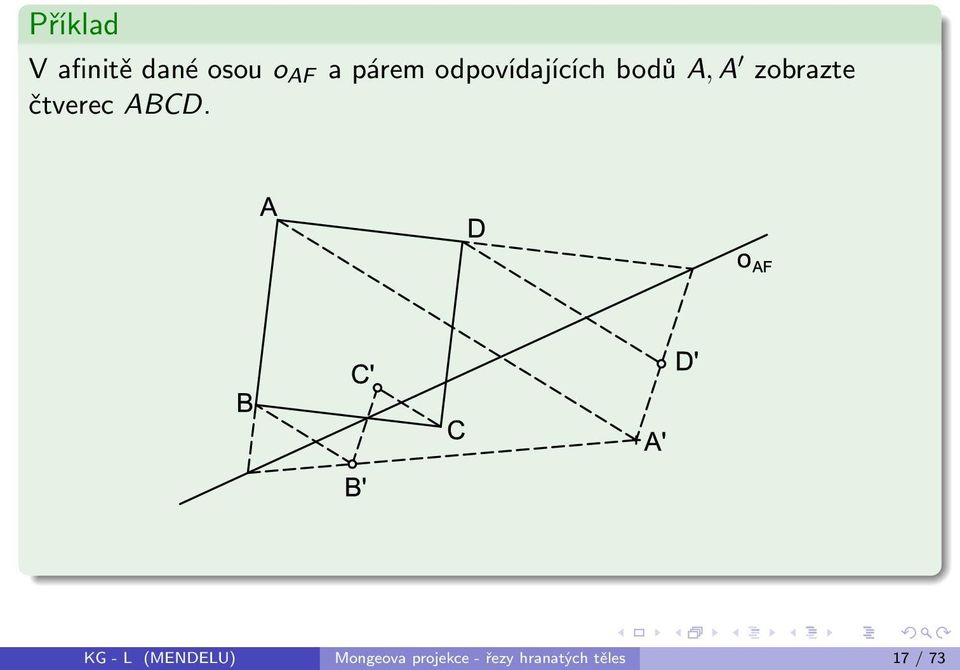

18 Příklad V afinitě dané osou o AF a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 16 / 73

19 Příklad V afinitě dané osou o AF a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 17 / 73

20 Příklad V afinitě dané osou o AF a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 18 / 73

21 Příklad (Řez hranolu) Sestrojte řez hranolu ABCA B C rovinou σ. Hranol je v základní poloze, spodní podstava ABC leží v půdorysně a je dán bod horní podstavy A, horní podstava je rovnoběžná s půdorysnou. Řešení 1 První bod řezu sestrojíme jako průsečík jedné boční hrany (CC ) s rovinou σ, řešíme metodou krycí přímky. 2 Sestrojíme půdorys řezu pomocí afinity mezi rovinou podstavy a rovinou řezu. Osou afinity je půdorysná stopa roviny σ, pár odpovídajících si bodů je C 1 C 1. 3 Sestrojíme nárys řezu. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 19 / 73

22 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 20 / 73

23 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 21 / 73

24 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 22 / 73

25 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 23 / 73

26 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 24 / 73

27 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 25 / 73

28 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 26 / 73

29 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 27 / 73

30 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 28 / 73

31 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 29 / 73

32 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 30 / 73

33 Obsah 1 Zobrazení těles v základní poloze 2 Řez hranolu rovinou Osová afinita Sestrojení řezu hranolu 3 Řez jehlanu rovinou Středová kolineace Sestrojení řezu jehlanu 4 Řez rovinami se speciální polohou vzhledem k průmětně nebo k tělesu KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 31 / 73

34 Středová kolineace KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 32 / 73

35 Vlastnosti středové kolineace 1 Bodu odpovídá bod a přímce přímka. 2 Přímky, které si odpovídají ve středové kolineaci, se protínají na ose kolineace nebo jsou s ní rovnoběžné. 3 Body osy kolineace jsou samodružné, tj. vzor a obraz splývají. 4 Středová kolineace zachovává incidenci. 5 Body, které si odpovídají ve středové kolineaci, leží na přímce procházející středem kolineace. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 33 / 73

36 Středová kolineace v rovině Promítneme rovnoběžně obě roviny α, α a střed promítání S do průmětny π tak, aby směr promítání nebyl rovnoběžný s žádnou z rovin α, α. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 34 / 73

37 Středová kolineace v rovině Promítneme rovnoběžně obě roviny α, α a střed promítání S do průmětny π tak, aby směr promítání nebyl rovnoběžný s žádnou z rovin α, α. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 34 / 73

38 Středová kolineace v rovině Promítneme rovnoběžně obě roviny α, α a střed promítání S do průmětny π tak, aby směr promítání nebyl rovnoběžný s žádnou z rovin α, α. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 34 / 73

39 Základní konstrukce kolineace Ve středové kolineaci dané osou o, středem S a párem odpovídajících bodů A, A zobrazte bod B.. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 35 / 73

40 Základní konstrukce kolineace Ve středové kolineaci dané osou o, středem S a párem odpovídajících bodů A, A zobrazte bod B. 1 m; m = AB KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 36 / 73

41 Základní konstrukce kolineace Ve středové kolineaci dané osou o, středem S a párem odpovídajících bodů A, A zobrazte bod B. 1 m; m = AB 2 M = M ; M = M m o KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 37 / 73

42 Základní konstrukce kolineace Ve středové kolineaci dané osou o, středem S a párem odpovídajících bodů A, A zobrazte bod B. 1 m; m = AB 2 M = M ; M = M m o 3 m ; m = A M KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 38 / 73

43 Základní konstrukce kolineace Ve středové kolineaci dané osou o, středem S a párem odpovídajících bodů A, A zobrazte bod B. 1 m; m = AB 2 M = M ; M = M m o 3 m ; m = A M 4 B KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 39 / 73

44 Příklad V kolineaci dané osou o KOL, středem S a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 40 / 73

45 Příklad V kolineaci dané osou o KOL, středem S a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 41 / 73

46 Příklad V kolineaci dané osou o KOL, středem S a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 42 / 73

47 Příklad V kolineaci dané osou o KOL, středem S a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 43 / 73

48 Příklad V kolineaci dané osou o KOL, středem S a párem odpovídajících bodů A, A zobrazte čtverec ABCD. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 44 / 73

49 Příklad (Řez jehlanu) Sestrojte řez jehlanu ABCDV rovinou α. Jehlan je v základní poloze, podstava ABCD leží v půdorysně a je dán bod vrchol jehlanu V. Řešení 1 První bod řezu sestrojíme jako průsečík jedné boční hrany jehlanu (AV ) s rovinou α, řešíme metodou krycí přímky. 2 Sestrojíme půdorys řezu pomocí kolineace mezi rovinou podstavy a rovinou řezu. Osou kolineace je půdorysná stopa roviny α, pár odpovídajících si bodů je A 1 Ā 1. 3 Sestrojíme nárys řezu. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 45 / 73

50 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 46 / 73

51 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 47 / 73

52 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 48 / 73

53 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 49 / 73

54 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 50 / 73

55 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 51 / 73

56 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 52 / 73

57 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 53 / 73

58 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 54 / 73

59 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 55 / 73

60 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 56 / 73

61 KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 57 / 73

62 Obsah 1 Zobrazení těles v základní poloze 2 Řez hranolu rovinou Osová afinita Sestrojení řezu hranolu 3 Řez jehlanu rovinou Středová kolineace Sestrojení řezu jehlanu 4 Řez rovinami se speciální polohou vzhledem k průmětně nebo k tělesu KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 58 / 73

63 Příklad Řez hranolu ABCDA B C D rovinou σ kolmou k nárysně. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 59 / 73

64 Příklad Řez hranolu ABCDA B C D rovinou σ kolmou k nárysně. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 60 / 73

65 Příklad Řez hranolu ABCDA B C D rovinou σ kolmou k nárysně. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 61 / 73

66 Příklad Řez hranolu ABCDA B C D rovinou σ kolmou k nárysně. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 62 / 73

67 Příklad Řez jehlanu ABCDV vrcholovou rovinou. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 63 / 73

68 Příklad Řez jehlanu ABCDV vrcholovou rovinou. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 64 / 73

69 Příklad Řez jehlanu ABCDV vrcholovou rovinou. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 65 / 73

70 Příklad Řez jehlanu ABCDV vrcholovou rovinou. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 66 / 73

71 Příklad Řez jehlanu ABCDV vrcholovou rovinou. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 67 / 73

72 Příklad Řez hranolu ABCDA B C D rovinou různoběžek m, n rovnoběžnou s hranami. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 68 / 73

73 Příklad Řez hranolu ABCDA B C D rovinou různoběžek m, n rovnoběžnou s hranami. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 69 / 73

74 Příklad Řez hranolu ABCDA B C D rovinou různoběžek m, n rovnoběžnou s hranami. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 70 / 73

75 Příklad Řez hranolu ABCDA B C D rovinou různoběžek m, n rovnoběžnou s hranami. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 71 / 73

76 Příklad Řez hranolu ABCDA B C D rovinou různoběžek m, n rovnoběžnou s hranami. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 72 / 73

77 Příklad Řez hranolu ABCDA B C D rovinou různoběžek m, n rovnoběžnou s hranami. KG - L (MENDELU) Mongeova projekce - řezy hranatých těles 73 / 73
