KROVOVÉ KONSTRUKCE STAVITELSTVÍ II.

Transkript

1 STAVITELSTVÍ II. Doc. Ing. Miloslav Pavlík, CSc. Fakulta architektury ČVUT

2 využití podkroví krovové konstrukce (nedílná součást nosných konstrukcí objektu) tvarosloví šikmých střech

3 TVAROSLOVÍ STŘECH pultové, pilové střechy

4 sedlová střecha

5 valbová mansardová valbová valbová válcovitá

6 polovalbová zalomená polovalbová

7 stanová mansardová stanová

8 polomansardová oblouková válcovitá

9 kupolovité

10 se špičatým obloukem

11 varianty tvarování střešních plášťů průniky střešních ploch

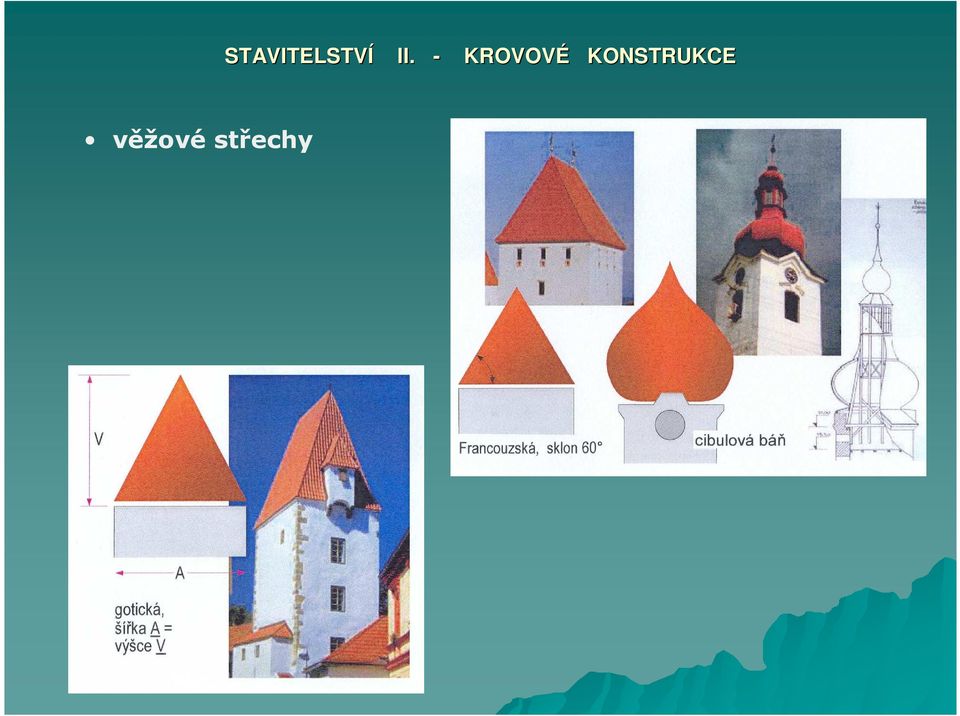

12 věžové střechy

13 Názvosloví jednotlivých prvků krovových konstrukcí

14

15 Zakreslování krovových konstrukcí

16 MODELOVÉ ZNÁZORNĚNÍ KROVU

17 principy odvodnění střech

18 vytvoření nároží a úžlabí

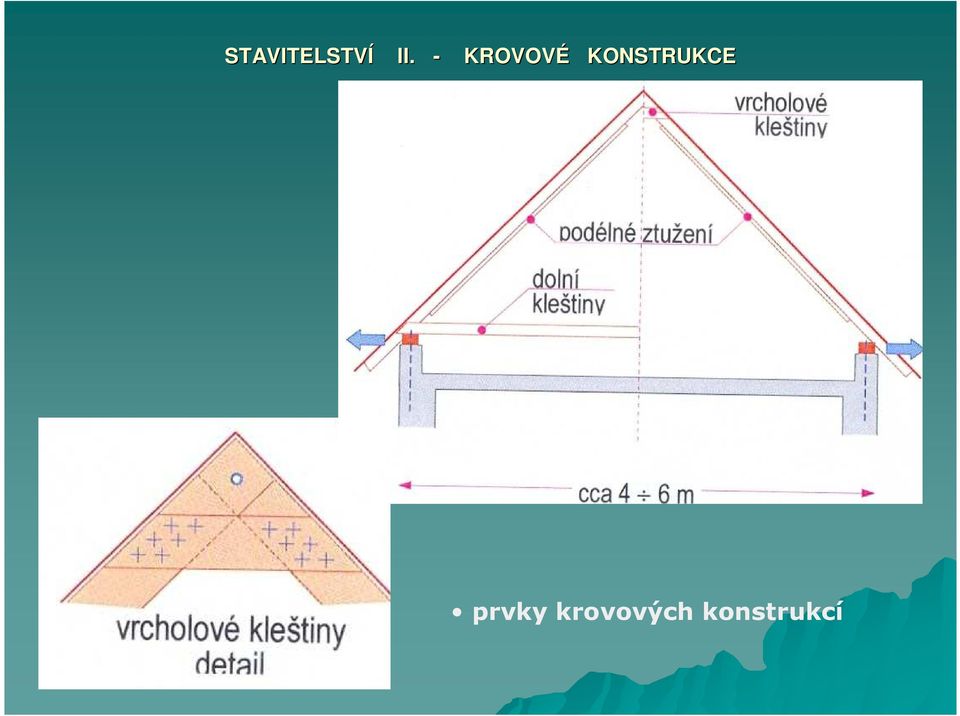

19 prvky krovových konstrukcí

20 prvky krovových konstrukcí

21 Konstrukční principy vaznicových krovových konstrukcí detail kotvení pozednice

22 Konstrukční principy vaznicových krovových konstrukcí plná vazba se šikmými sloupky

23 Konstrukční prvky krovu mansardového typu střech

24

25 Konstrukční principy krovů střech valbového typu

26 Konstrukční principy hambalkových krovů krokvový krov hambalkový krov tuhý hambalkový krov

27 Konstrukční principy vaznicových krovových konstrukcí sloupky podporující vrcholovou vaznici sloupky podporující střední vaznici

28 varianty vaznicové soustavy

29 Konstrukční principy návrhu krovových konstrukcí

30 Konstrukční principy návrhu krovových konstrukcí

31 statické schéma zatížení krokve kotvení pozednice přenos zatížení do nosné konstrukce

32 Tesařské spoje a konstrukce Tesařské spoje Pro spojování jednotlivých prvků krovu platí pravidla tesařských spojů. Charakteristické spoje (nároží, úžlabí, plná vazba) jsou patrny z následujícího obrázku.

33 Tesařské konstrukce Sedlo slouží ke ztužení nosného trámu v místech podpor. Délka sedla bývá 1/5 až 2/5 rozpětí trámu. S nosným trámem bývá spojen šrouby, hmoždíky nebo zazubením. Pásek je krátká tlačená vzpěrka plnící trojí funkci: spolupůsobí při přenášení tlaku z trámu na sloup, zkracuje rozpětí trámu a ztužuje konstrukci v podélném směru. Délka pásku je 1000 až 1500 mm. A - spojení sedla s trámem, B - pásek (1 - trám, 2 - pásek, 3 - sloup)

34 spojování trámů srazem - rovný, - klínočelný kampování - plné, - oboustranné spojování trámů plátováním - rovné, - s ozubem, - klínočelné, - rybinově zapuštěné, - šikmočelné, - šikmé, - šikmé s ozubem, - nůžkové konstrukční tesařské spoje jednotlivých prvků krovu

35 nastavování svislých trámů - jednoduché, - dvojitý plát, - příložkové šikmé zapuštění - jednoduché, - dvojité s čepem, - s příložkami konstrukční tesařské spoje jednotlivých prvků krovu

36 čepování - obyčejné, - odsazené, - kvadratické, - čep vháněný (pásky) - spoj čepem na pokos přeplátování - úplné, - částečné, - rybinové, - nárožní konstrukční tesařské spoje jednotlivých prvků krovu

37 podrobnosti tesařské vazby

38 podrobnosti tesařské vazby

39 detaily spojů jednotlivých prvků krovů

40 detail spoje krokví - varianty

41 progresivní způsoby spojů dřevěných konstrukcí - svorníkový spoj

42 charakteristické spoje pomocí ocelových plátů

43

44

45 A hambalková soustava, 5-7m, podélné zavětrování v úrovni hambalků a mezi krokvemi B krov s vrcholovou vaznicí, svislé sloupky, 6-8m, zavětrování prkny mezi krokvemi

46 C krov s vrcholovou vaznicí, svislé sloupky, 6-8m, podélné ztužení pásky D krov se šikmými vpěrami podpírajícími vrcholovou vaznici rozpětí 6-8m

47 E krov se střední vaznicí a stojatou stolicí, 7-12m, podélné ztužení pásky F krov se střední vaznicí, šikmé vzpěry, 7-12m, podélné ztužení pásky

48 G krov se střední a vrcholovou vaznicí, stojatá stolice, 9-14m podélné ztužení pásky I krov se střední a vrcholovou vaznicí, stojatá stolice se středním sloupkem, zavázání do vazného trámu, šikmé vzpěry pod střední vaznicí, 12-16m, podélné ztužení pásky

49 H krov se střední a vrcholovou vaznicí, šikmé vzpěry, 9-14m, podélné ztužení pásky

50

51

52

53 vazba krovu s ležatou stolicí osazenou na střední zdi

54 podrobnosti krovu mansardové střechy

55 podrobnosti krovu pultové střechy

56 podrobnosti krovu schedové (pilové) střechy

57 zavětrování krovových konstrukcí

58 zavětrování krovových konstrukcí

59 zavětrování krovových konstrukcí

60 zavětrování krovových konstrukcí

61 zavětrování krovových konstrukcí

62 zavětrování krovových konstrukcí

63 Vzpěradlo je konstrukce, jejíž nosný trám je podepřen vzpěrami, kterými se přenáší zatížení do podpor. Tím se zároveň zmenšuje volná délka nosného trámu a zvětšuje se jeho únosnost. Jednoduché a dvojité vzpěradlo (1 - nosný trám, 2 - vzpěry, 3 - rozpěra)

64 Věšadlo ke konstrukce, která s věšáky vzpěrami vynáší hlavní trám a přenáší jeho zatížení co nejblíže k podporám. Jednoduché a dvojité věšadlo (1 - hlavní trám, 2 - vzpěra, 3 - věšák, 4 - pražec, 5 - třmen, 6 - trojramenná spona, 7 - rozpěra)

65 Příhradový vazník je sestaven z horního tlačeného pásu a z dolního taženého pásu. Pásy či pásnice jsou vzájemně spojeny svislicemi a diagonálami, které vytvářejí nejčastěji trojúhelníkovou soustavu. Spojení prvků ve styčníku může být hřebíkové, svorníkové, s hmoždíky nebo lepené. Plnostěnný vazník jsou určené pro větší rozpětí a mívají průřez písmene I nebo průřez skříňový (truhlíkový). Skruž je obloukový plnostěnný nosník sbíjený z prken, sešroubovaný nebo slepený v jeden celek. A - příhradový nosník, B - plnostěnný nosník, C - skruž

66 lepené krovové konstrukce

67 sbíjené vazníkové konstrukce krovů

68 varianty sbíjených vazníků

69

70 detail sbíjených vazníkových konstrukcí uložení na zdivo

71

72

73 Vzpínadlo je konstrukce, v níž je hlavní trám vyztužený táhly a krátkými sloupky. Vzpínadlo (1 - hlavní trám, 2 - ocelové táhlo, 3 - rektifikační článek)

74 ocelové krovové konstukce vpinadlová vaznice, krokev

75 detail uložení krokve na pozednici

76 OCELOVÉ ocelové příhradové krokve

77 detail uložení krokve na vrcholovou vaznici

78 OCELOVÉ

79 ŽELEZOBETONOVÉ

80 detail vrcholové vaznice detail pozednice varianty odvodnění

81 ŽELEZOBETONOVÉ

82 detail kotvení železobetonového krovu do věnce
