1 S třední škola stavební Jihlava STŘECHY ŠIKMÉ 06. Typy šikmých střech Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2

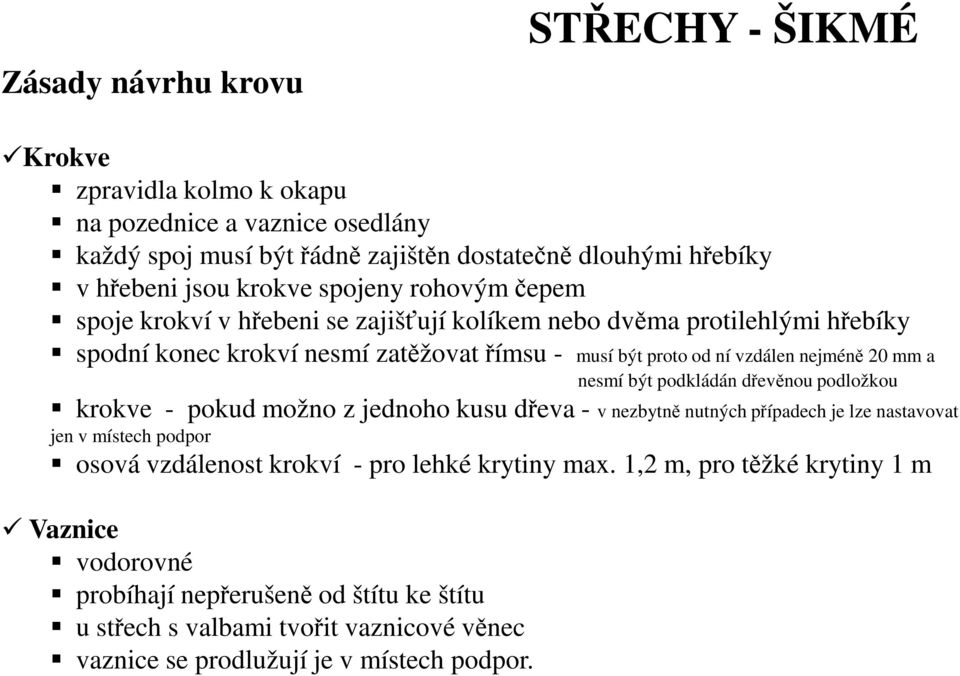

3 Zásady návrhu krovu STŘECHY - ŠIKMÉ Krokve zpravidla kolmo k okapu na pozednice a vaznice osedlány každý spoj musí být řádně zajištěn dostatečně dlouhými hřebíky v hřebeni jsou krokve spojeny rohovým čepem spoje krokví v hřebeni se zajišťují kolíkem nebo dvěma protilehlými hřebíky spodní konec krokví nesmí zatěžovat římsu - musí být proto od ní vzdálen nejméně 20 mm a nesmí být podkládán dřevěnou podložkou krokve - pokud možno z jednoho kusu dřeva - v nezbytně nutných případech je lze nastavovat jen v místech podpor osová vzdálenost krokví - pro lehké krytiny max. 1,2 m, pro těžké krytiny 1 m Vaznice vodorovné probíhají nepřerušeně od štítu ke štítu u střech s valbami tvořit vaznicové věnec vaznice se prodlužují je v místech podpor.

4 Zásady návrhu krovu STŘECHY - ŠIKMÉ Pásky do vaznic se čepují a zajišťují kolíkem, hřebíkem nebo tesařskou skobou Pozednice leží po celé délce na zdivu zakotveny u stojaté stolice v místech plných vazeb zakotveny u ležaté stolice ve vzdálenosti 1,5 m až 2 m do zdiva, věnců, stropů nebo vazních trámů pozednici lze prodloužit srazem, plátováním se vhodným zajištěním vzdálenost pozednice od líce půdní nadezdívky musí být min. 50 mm na styku se zdivem musí být řádně impregnována Sloupky do vaznic, vazních trámů nebo bačkor se čepují nebo zapouštějí zajišťují se skobami nebo kolíky

5 Zásady návrhu krovu STŘECHY - ŠIKMÉ Vazní trám ukládá se do obvodových zdí nejméně 80 mm nad podlahou půdy vazní trám nesmí být těsně zazděn do zdiva ukládá se do kapsy - kolem zhlaví trámu byla min. 50 mm vzduchová mezera trám - pokládá se na dřevěnou impregnovanou podložku tlustou min. 25 mm, která přesahuje na všechny strany nejméně o 30 mm (nebo na izolaci) zhlaví trámu musí být impregnováno jako mezipodpory vazního trámu lze použít též pilířů střední zdi průběžný vazní trám může být u budov s nosnou střešní zdí nahrazen zkráceným, řádně zakotveným vazním trámem (tzv. bačkorou) v místě styku se zdivem nebo stropní konstrukcí - bačkora impregnována u rodinných domků, zvláště s podkrovím, může být vazní trám vynechán a sloupky začepovány do stropnice nebo osazeny do železobetonové stropní konstrukce v těch místech se však musí počítat s přitížením od střešní konstrukce

6 Zásady návrhu krovu STŘECHY - ŠIKMÉ Vzpěry do sloupků se zapouštějí nebo čepují zajišťují se skobami nebo svorníkem Kleštiny na pozednice a vaznice kampují se sloupky a krokvemi se kampují, přeplátovávají nebo lípnou všechny spoje kleštin se zajišťují svorníky, při lípnutí svorníky s hmoždíky

7

8 PULTOVÁ STŘECHA NÁVRH STŘECHY - ŠIKMÉ

9

10

11

12

13

14

15 Varianta krovu vaznicové soustavy na rozpon 8-11m 1 - Vazní trám 2 - půdní nadezdívka 3 - pozednice 4 -střední vaznice, 5-krokev, 6 - sloupek, 7 - vzpěra, 8 - pásek, 9 - kleštiny, 10 - krokev prázdné vazby, 11 římsa

16

17 Zdroje a použitá literatura A.Erben, Petrůj, Medek Stavitelství II, kniha 1první VUT Brno Hans Nestle a kolektiv Moderní stavitelství pro školu a praxi, Europa-Sobotáles cz., Praha 2005 J. Toman, Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství, Vyd. Montanex a.s, 1995, ISBN V. Hájek a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN D. Matoušková, Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. D. Matoušková, Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN V. Hájek, L. Novák, Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN M. Hanák, Pozemní stavitelství: cvičení 2, Vyd. ČVUT Praha, 2002, ISBN F. Rambousek a kol., Stavební konstrukce I: pro 2. ročník SPŠ stavebních, Vyd. Snakladatelství techn. Praha, J. Kos a kol., Konstrukce pozemních staveb III: návody pro cvičení, Vyd. CERM Brno, 1997, ISBN J. Witzany a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN D. Skulinová, I. Skotnicová, Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN F. Pšenička, Pozemní stavitelství: nosné konstrukce zastřešení, Vyd. ČVUT Praha, 2003, ISBN J. Michálek, Konstrukce pozemních staveb 15: pomůcka pro cvičení, Vyd. ČVUT Praha, 2002, ISBN Verlag-Dashofer technické požadavky na výstavbu Verlag-Dashofer Stavební zákon Profesní informační systém ČKAIT rok 2009,2010,2011 Normalizační institut ČSN platné
