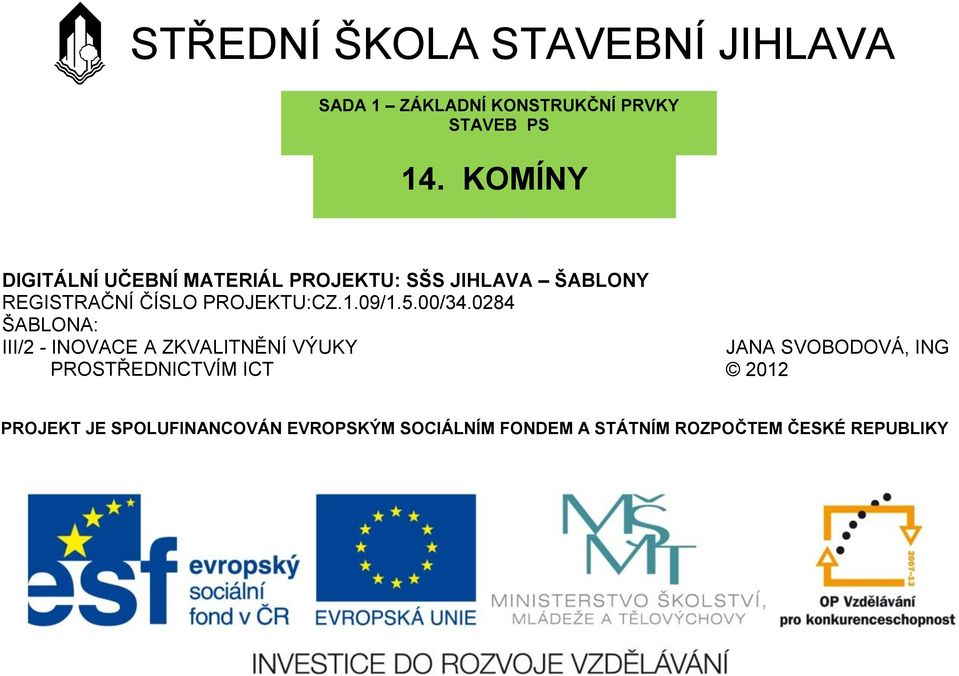

1 STŘEDNÍ ŠKOLA STAVEBNÍ JIHLAVA SADA 1 ZÁKLADNÍ KONSTRUKČNÍ PRVKY STAVEB PS 14. KOMÍNY DIGITÁLNÍ UČEBNÍ MATERIÁL PROJEKTU: SŠS JIHLAVA ŠABLONY REGISTRAČNÍ ČÍSLO PROJEKTU:CZ.1.09/1.5.00/ ŠABLONA: III/2 - INOVACE A ZKVALITNĚNÍ VÝUKY PROSTŘEDNICTVÍM ICT JANA SVOBODOVÁ, ING 2012 PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY

2 Funkce a rozdělení komínů Komíny slouží pro odvod spalin z objektu ven do prostoru. Svislá konstrukce musí být samonosná. Základní názvosloví: komínový plášť (samotná konstrukce komínu) může být: o z klasických cihel o z šamotových cihel o z prefabrikovaných tvarovek SCHIEDEL,CIKO komínový průduch - čtvercový, obdélníkový nebo kruhový sopouch - otvor v plášti, který slouží k připojení spotřebičů vybírací otvor - slouží k vybírání popelu a kondenzátu (kolem musí být zřízena nehořlavá podlaha) vymetací otvor - slouží k vymetání usazenin; zřizuje se tehdy, pokud komín nelze vymetat ze střechy (kolem musí být zřízena nehořlavá podlaha) komínová hlava - umístěna na konci komínového tělesa a musí být kryta nejlépe betonovou deskou

3 Základní názvy jednotlivých částí komínu (1 - komínový plášť, 2 - komínový průduch, 3 - sopouch, 4 - vybírací otvor, 5 - vymetací otvor, 6 - komínová hlava, 7 -komínový nástavec, 8 - uhýbání průduchu, 9 - komínová přepážka, 10 - komínový jazyk, 11 - výsuvná uzávěrka, 12 - pomocný čistící otvor, 13 - půdnice)

4 Tah v komínovém průduchu Přirozený tah v komínovém průduchu je tím větší čím větší je rozdíl teplot venkovního vzduchu a odváděných spalin. Účinná a neúčinná výška komínového průduchu L - účinná výška komínového průduchu, L 1 - neúčinná výška komínového průduchu fosilní paliva - teplota spalin je větší než 100 C -- dobrý tah a malá kondenzace -- stačí klasický komín ušlechtilá paliva - při využití moderních kotlů je teplota spalin výrazně nižší než 100 C -- klasický komín je nevhodný (nedostatečný tah, nadměrná kondenzace), v tomto případě je lepší zřídit moderní komínové systémy SCHIEDEL,CIKO Rozdělení komínů Podle velikosti: o úzké - do 400 cm 2 (pro tuhá paliva) o střední - od 400 cm 2 do 2025 cm 2 o průlezné - větší než 2025 cm 2 Podle tvaru průduchu: o kruhové o čtvercové o obdélníkové Podle počtu průduchů: o jednotlivé o sdružené Podle uspořádání průduchů: o průběžné - všechny průduchy jsou založeny v nejnižším podlaží o podlažní - průduchy jsou založeny v jednotlivých podlažích o / přepažené se společným sběračem - sběrač je založen v nejnižším poschodí a od něho odbočují průduchy /

5 Podle paliva: o tuhé o kapalné o plynné Z hlediska polohy ke svislým nosným konstrukcím o vestavěné komíny - je součástí nosné nebo nenosné konstrukce o komíny přistavované o komíny samostatně stojící Podle technologie provádění o tradiční - z cihel nebo tvárnic o monolitické betonové komíny - průmyslové objekty o montované z kvádrů o stavebnicové komíny - např. SCHIEDEL,CIKO

6 Podle konstrukce komínové stěny: o jednovrstvé o vícevrstvé Podle tlaku v průchodu o komíny podtlakové s přirozeným tahem s umělým tahem o komíny přetlakové Podle množství kondenzace vlhkosti o suché o mokré

7

8 Konstrukce komínů a bezpečnostní předpisy Konstrukční prvky komínů Komínový průduch: průlezné průchody - při výšce do 10 m musí mít průlezný otvor rozměry min. 450x450 mm, při vyšších výškách min. 450x600 mm. Každý průlezný průchod musí být opatřen stupadly. Umístění ocelových stupadel v průlezném komíně výška průduchu - doporučuje se taková, aby se neúčinná výška L1 rovnala alespoň 1/10 výšky L). Jestliže toto nelze dodržet, musíme rozšířit objem neúčinné části tak, aby byla min. 1/10 objemu účinné části průduchu uhýbání průduchů - je povoleno jen výjimečně a to pod max. úhlem 30 (uhýbat se smí jen na stejnou stranu a ve stejné rovině). Nikdy ne ve stropní konstrukce nebo v místě sopouchů.

9 Komínové sopouchy - slouží k připojení spotřebičů. Mají být přímé a co nejkratší (sopouchy dlouhé max. 250 mm mohou být přímé, při délce mezi mm má být sklon stoupání max. 1:10 a při délce větší jak 500 mm je sklon stoupání min. 1:10). Svislá vzdálenost dvou sopouchů zaústěných nad sebou do jednoho komínového průduchu je nejméně 300 mm. Komínové sopouchy (1 - plechová komínová zděř)

10 Vybírací otvor - slouží k vybírání sazí a popílku. Minimální rozměr je 120x250 mm (450x500 mm u průlezných průduchů) a zřizuje se v podružných prostorách (schodiště, předsíň, komory apod.). Podlaha okolo vybíracího otvoru musí být nehořlavá. Vybírací otvory

11 Vymetací otvor - se zřizuje tehdy, nelze-li komínové průduchy vymetat z komínových lávek. Zřizují se na půdě, přičemž délka komínového průduchu nad nad vymetacím otvorem nesmí být větší jak 6 m. Nejmenší rozměr vymetacího otvoru je 120x250 mm a musí být umístěn 800 až 1200 mm nad podlahou, která musí být nehořlavá. Oba tyto otvory musí být uzavřeny uzamykatelnými dvojitými dvířky betonovými nebo plechovými. Komínové hlavy - slouží k ukončování komínů. Musí být opatřen betonovou krycí deskou. Komínová hlava bez vložek v komínových průduších 1 a 2 (obr. vlevo), komínová hlava s keramickými vložkami v průduších 1 a 2 (obr. vpravo) Komínové nástavce - se provádějí jen výjimečně a to z plechové trouby (materiál - pozinkovaný plech) nebo dříve z azbestocementu. Nástavce se osazují nejméně 200 mm do komínového zdiva, pokud statický výpočet nevyžaduje hlubší zapuštění.

12 Konstrukční zásady Výška komínu nad střechou: U sklonitých střech - závisí výška komínu na jeho vzdálenosti od hřebene střechy (přehledně viz následující obrázek) Nejmenší výška komínu nad střechou U rovných střech - musí být výška komínu nad nejvyšším bodem střechy min 1500 mm

13 Komínové lávky - se zřizují, pokud se vymetání komínů provádí ze střechy (min. rozměry viz následující obrázek) Komínová lávka (1 - lávka, 2 - zábradlí, 3 - hřeben střechy, 4 - výlez na střechu)

14 Komínová výměna - týká se dřevěných a jiných hořlavých konstrukcí ( dřevěné stropy,krovy) Vzdálenosti hořlavých konstrukcí od komínu (1 - stropnice, 2 - výměna, 3 - dřevěná zárubeň)

15 Zdroje: Literatura: Moderní stavitelství pro školu a praxi, H.Nestle a kol., Praha 2005 Pozemní stavitelství I., V. Hájek a kol., Praha 1995 Pozemní stavitelství v kresbách pro 1.až 4.ročník SPŠ stavebních J. Novotný, J.Michálek, Praha 2006 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Jana Svobodová Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
