1 52. konference ČKS Lísek u Bystřice

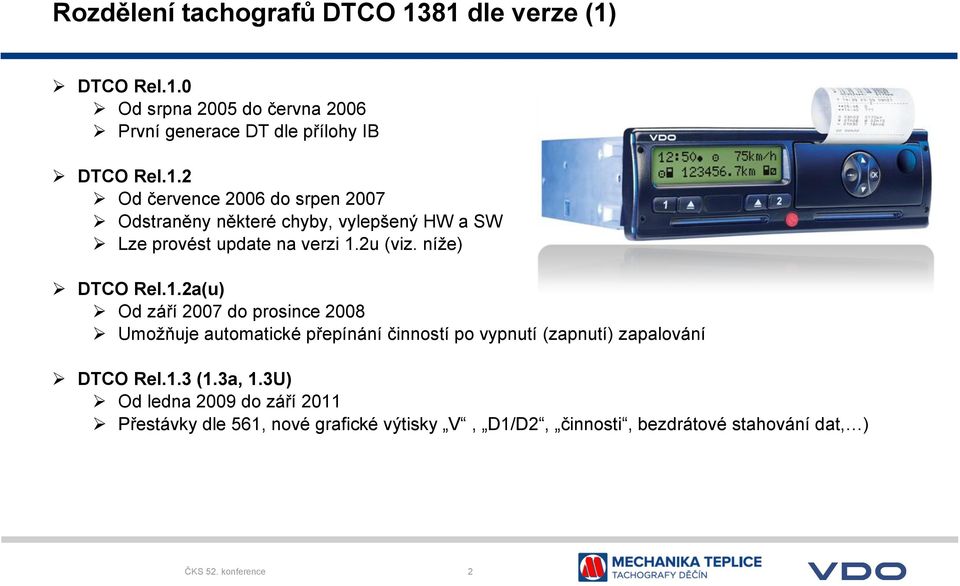

2 Rozdělení tachografů DTCO 1381 dle verze (1) DTCO Rel.1.0 Od srpna 2005 do června 2006 První generace DT dle přílohy IB DTCO Rel.1.2 Od července 2006 do srpen 2007 Odstraněny některé chyby, vylepšený HW a SW Lze provést update na verzi 1.2u (viz. níže) DTCO Rel.1.2a(u) Od září 2007 do prosince 2008 Umožňuje automatické přepínání činností po vypnutí (zapnutí) zapalování DTCO Rel.1.3 (1.3a, 1.3U) Od ledna 2009 do září 2011 Přestávky dle 561, nové grafické výtisky V, D1/D2, činnosti, bezdrátové stahování dat, ) ČKS 52. konference 2

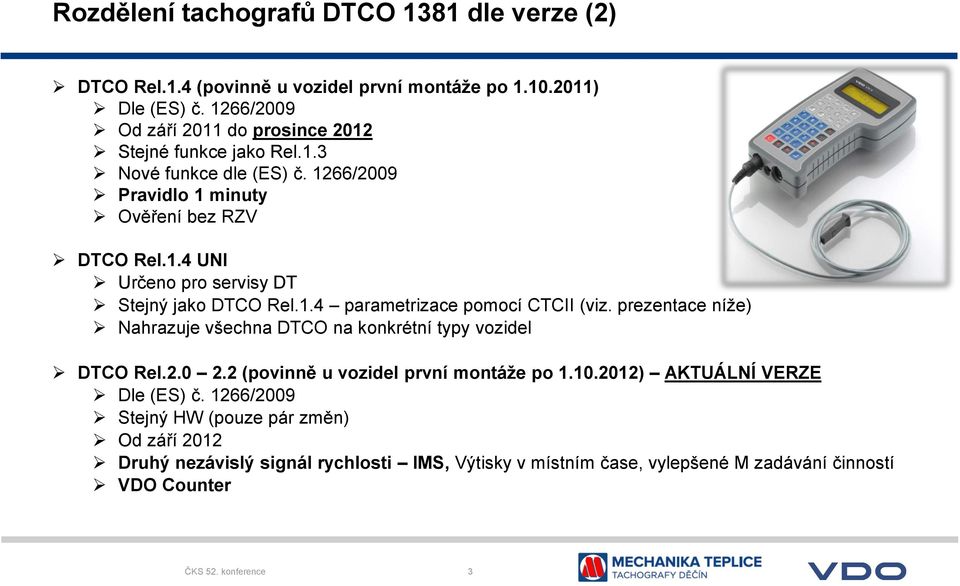

3 Rozdělení tachografů DTCO 1381 dle verze (2) DTCO Rel.1.4 (povinně u vozidel první montáže po ) Dle (ES) č. 1266/2009 Od září 2011 do prosince 2012 Stejné funkce jako Rel.1.3 Nové funkce dle (ES) č. 1266/2009 Pravidlo 1 minuty Ověření bez RZV DTCO Rel.1.4 UNI Určeno pro servisy DT Stejný jako DTCO Rel.1.4 parametrizace pomocí CTCII (viz. prezentace níže) Nahrazuje všechna DTCO na konkrétní typy vozidel DTCO Rel (povinně u vozidel první montáže po ) AKTUÁLNÍ VERZE Dle (ES) č. 1266/2009 Stejný HW (pouze pár změn) Od září 2012 Druhý nezávislý signál rychlosti IMS, Výtisky v místním čase, vylepšené M zadávání činností VDO Counter ČKS 52. konference 3

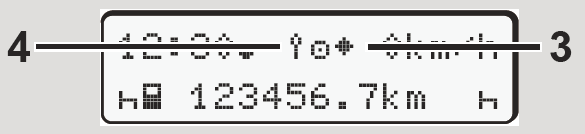

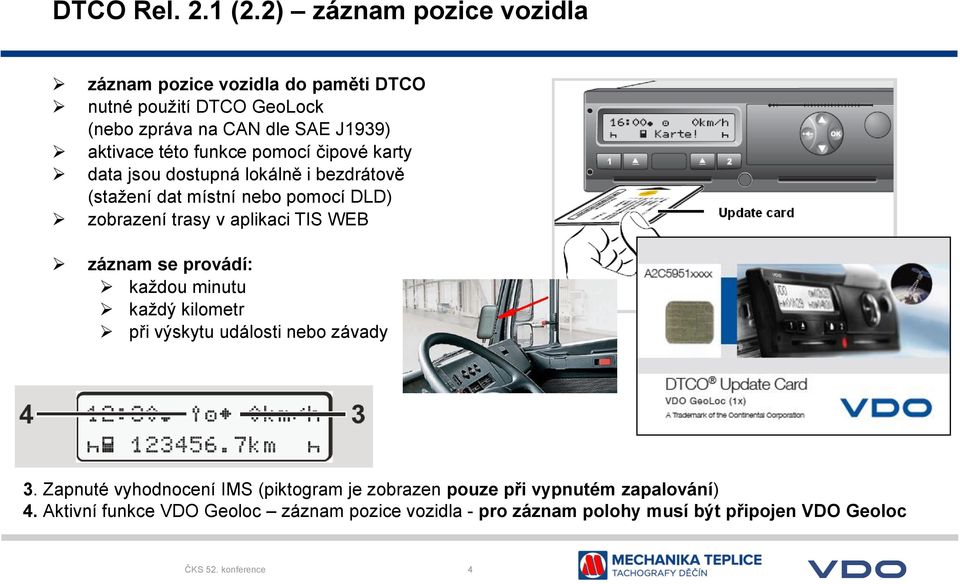

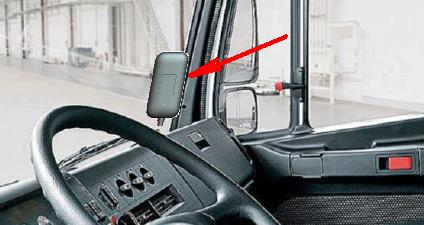

4 DTCO Rel. 2.1 (2.2) záznam pozice vozidla záznam pozice vozidla do paměti DTCO nutné použití DTCO GeoLock (nebo zpráva na CAN dle SAE J1939) aktivace této funkce pomocí čipové karty data jsou dostupná lokálně i bezdrátově (stažení dat místní nebo pomocí DLD) zobrazení trasy v aplikaci TIS WEB záznam se provádí: každou minutu každý kilometr při výskytu události nebo závady 3. Zapnuté vyhodnocení IMS (piktogram je zobrazen pouze při vypnutém zapalování) 4. Aktivní funkce VDO Geoloc záznam pozice vozidla - pro záznam polohy musí být připojen VDO Geoloc ČKS 52. konference 4

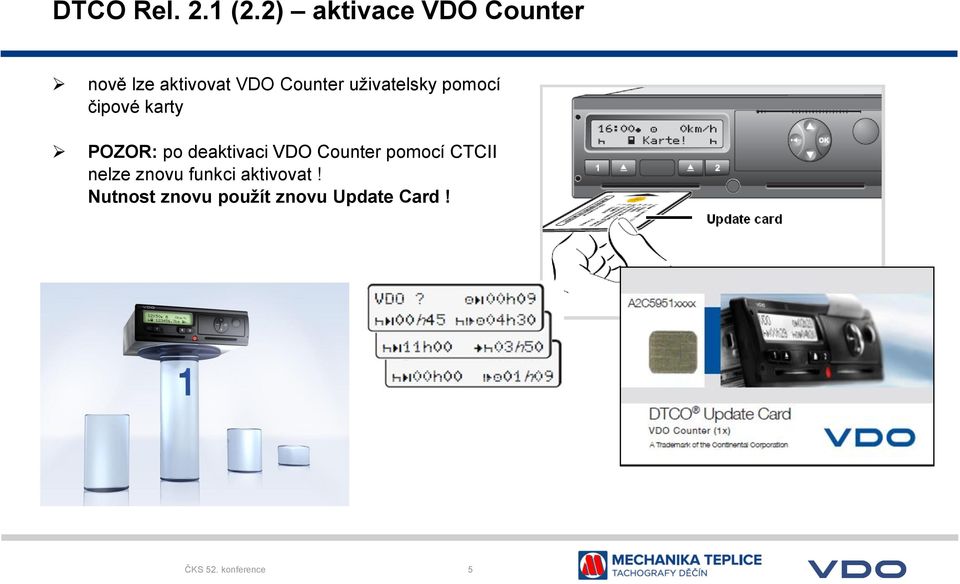

5 DTCO Rel. 2.1 (2.2) aktivace VDO Counter nově lze aktivovat VDO Counter uživatelsky pomocí čipové karty POZOR: po deaktivaci VDO Counter pomocí CTCII nelze znovu funkci aktivovat! Nutnost znovu použít znovu Update Card! ČKS 52. konference 5

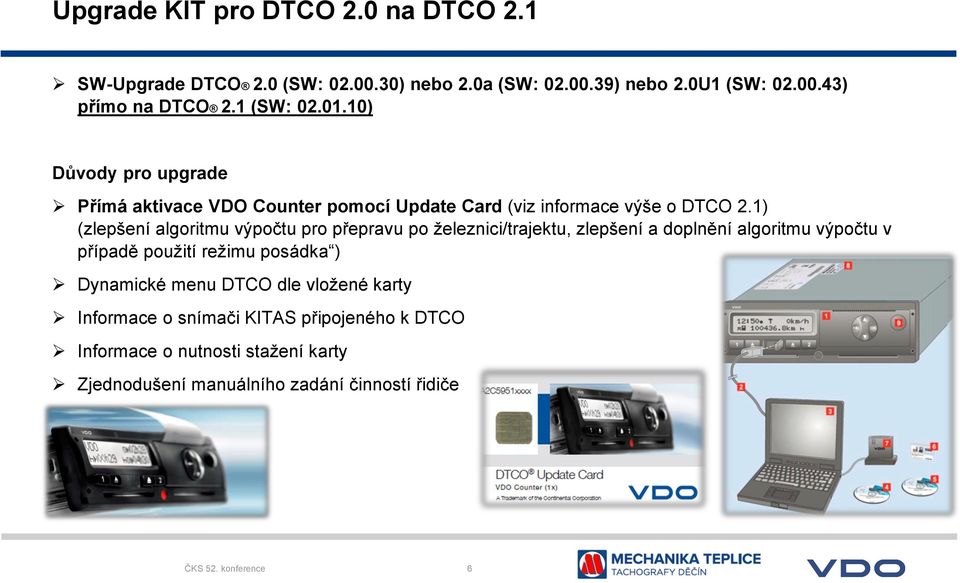

6 Upgrade KIT pro DTCO 2.0 na DTCO 2.1 SW-Upgrade DTCO 2.0 (SW: ) nebo 2.0a (SW: ) nebo 2.0U1 (SW: ) přímo na DTCO 2.1 (SW: ) Důvody pro upgrade Přímá aktivace VDO Counter pomocí Update Card (viz informace výše o DTCO 2.1) (zlepšení algoritmu výpočtu pro přepravu po železnici/trajektu, zlepšení a doplnění algoritmu výpočtu v případě použití režimu posádka ) Dynamické menu DTCO dle vložené karty Informace o snímači KITAS připojeného k DTCO Informace o nutnosti stažení karty Zjednodušení manuálního zadání činností řidiče ČKS 52. konference 6

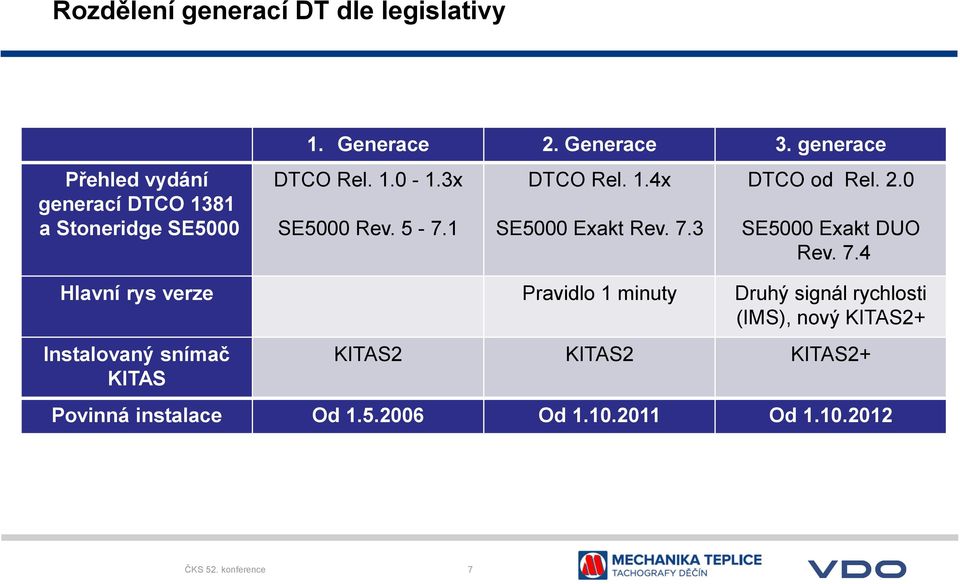

7 Rozdělení generací DT dle legislativy Přehled vydání generací DTCO 1381 a Stoneridge SE Generace 2. Generace 3. generace DTCO Rel x SE5000 Rev DTCO Rel. 1.4x SE5000 Exakt Rev. 7.3 DTCO od Rel. 2.0 SE5000 Exakt DUO Rev. 7.4 Hlavní rys verze Pravidlo 1 minuty Druhý signál rychlosti (IMS), nový KITAS2+ Instalovaný snímač KITAS KITAS2 KITAS2 KITAS2+ Povinná instalace Od Od Od ČKS 52. konference 7

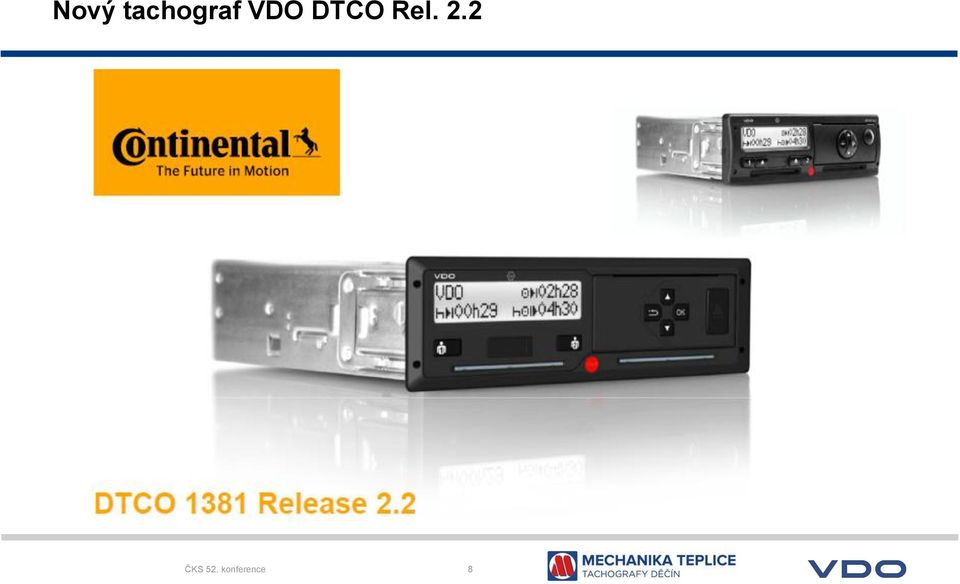

8 Nový tachograf VDO DTCO Rel. 2.2 ČKS 52. konference 8

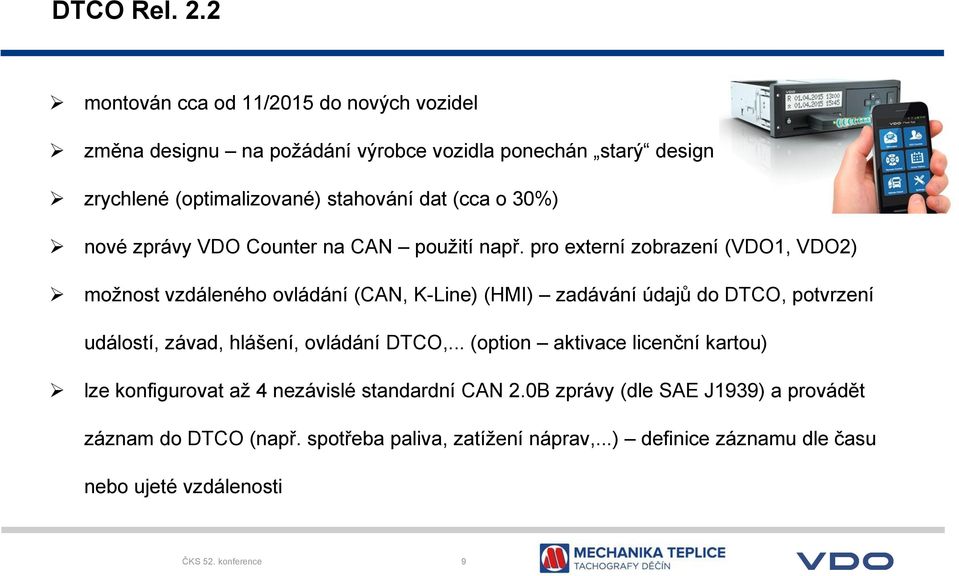

9 DTCO Rel. 2.2 montován cca od 11/2015 do nových vozidel změna designu na požádání výrobce vozidla ponechán starý design zrychlené (optimalizované) stahování dat (cca o 30%) nové zprávy VDO Counter na CAN použití např. pro externí zobrazení (VDO1, VDO2) možnost vzdáleného ovládání (CAN, K-Line) (HMI) zadávání údajů do DTCO, potvrzení událostí, závad, hlášení, ovládání DTCO,... (option aktivace licenční kartou) lze konfigurovat až 4 nezávislé standardní CAN 2.0B zprávy (dle SAE J1939) a provádět záznam do DTCO (např. spotřeba paliva, zatížení náprav,...) definice záznamu dle času nebo ujeté vzdálenosti ČKS 52. konference 9

10 DTCO Rel. 2.2 nabídka automatického výtisku technických dat po ověření záznam pozice vozidla (pokud je připojen GeoLoc) a přenos údajů do dispečinku závada Chybí IMS signál spouštěcí mechanismus stejný jako u Rel.2.1 nezaznamenává se však do zákonné paměti událostí a závad ČKS 52. konference 10

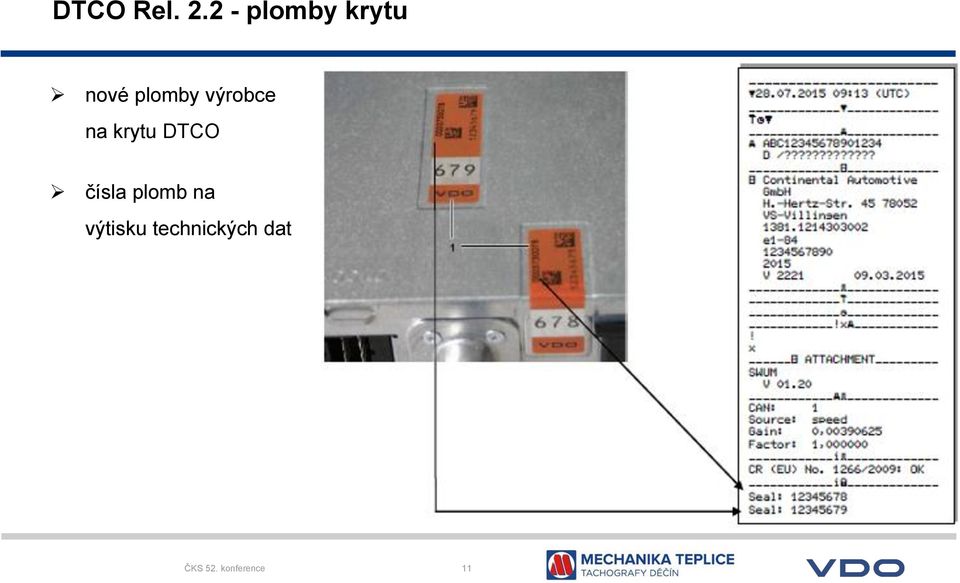

11 DTCO Rel plomby krytu nové plomby výrobce na krytu DTCO čísla plomb na výtisku technických dat ČKS 52. konference 11

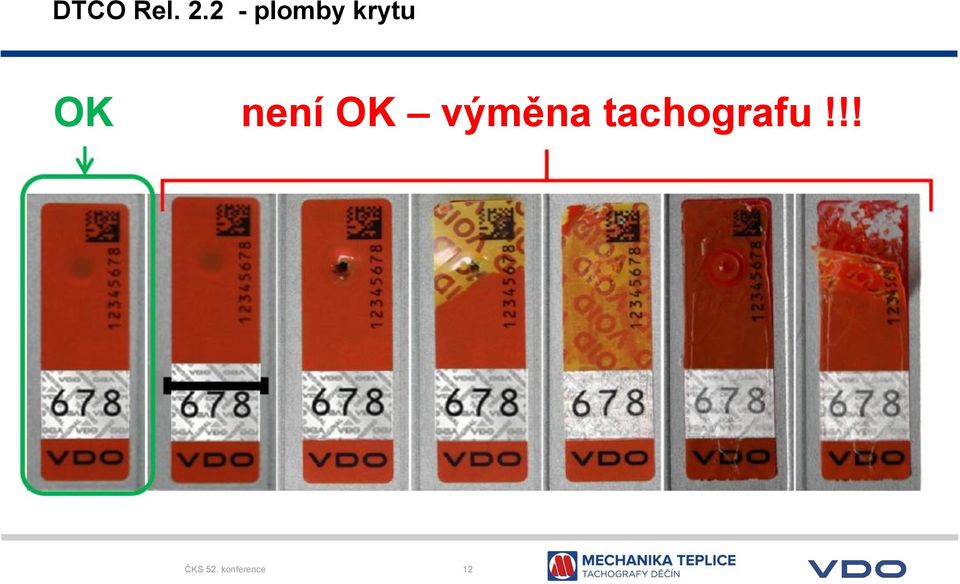

12 DTCO Rel plomby krytu OK není OK výměna tachografu!!! ČKS 52. konference 12

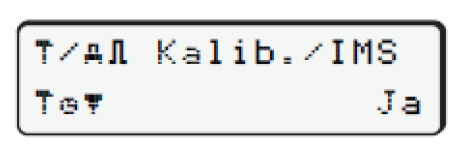

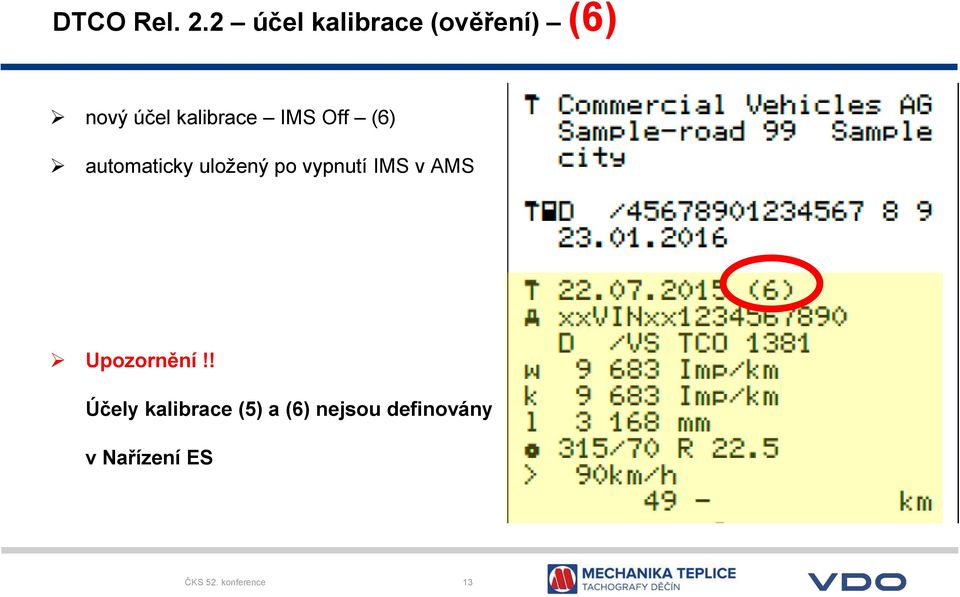

13 DTCO Rel. 2.2 účel kalibrace (ověření) (6) nový účel kalibrace IMS Off (6) automaticky uložený po vypnutí IMS v AMS Upozornění!! Účely kalibrace (5) a (6) nejsou definovány v Nařízení ES ČKS 52. konference 13

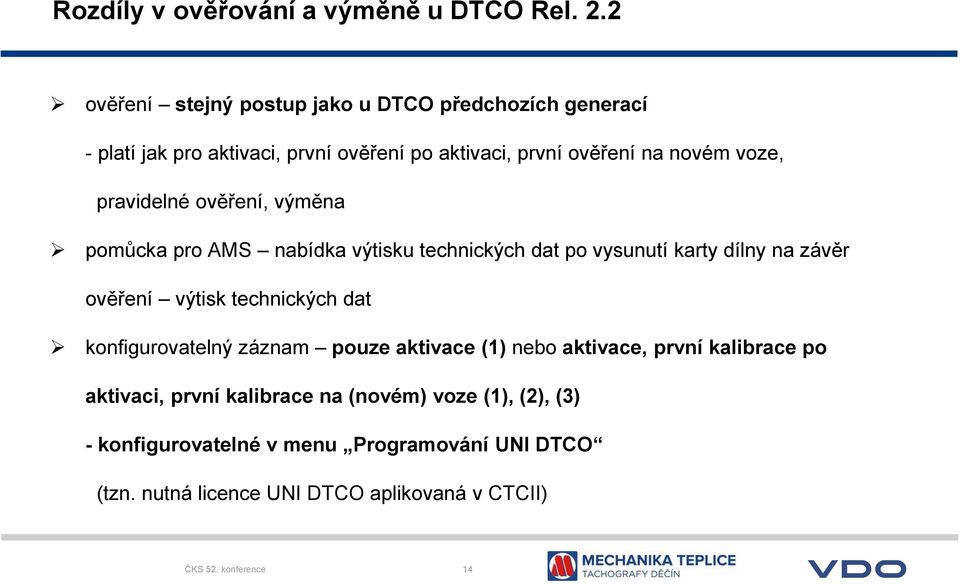

14 Rozdíly v ověřování a výměně u DTCO Rel. 2.2 ověření stejný postup jako u DTCO předchozích generací - platí jak pro aktivaci, první ověření po aktivaci, první ověření na novém voze, pravidelné ověření, výměna pomůcka pro AMS nabídka výtisku technických dat po vysunutí karty dílny na závěr ověření výtisk technických dat konfigurovatelný záznam pouze aktivace (1) nebo aktivace, první kalibrace po aktivaci, první kalibrace na (novém) voze (1), (2), (3) - konfigurovatelné v menu Programování UNI DTCO (tzn. nutná licence UNI DTCO aplikovaná v CTCII) ČKS 52. konference 14

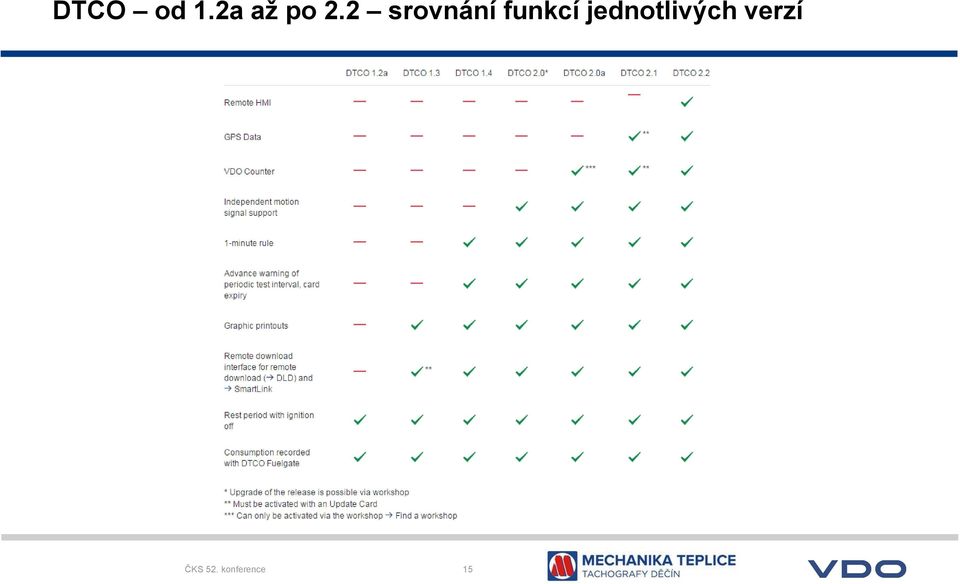

15 DTCO od 1.2a až po 2.2 srovnání funkcí jednotlivých verzí ČKS 52. konference 15

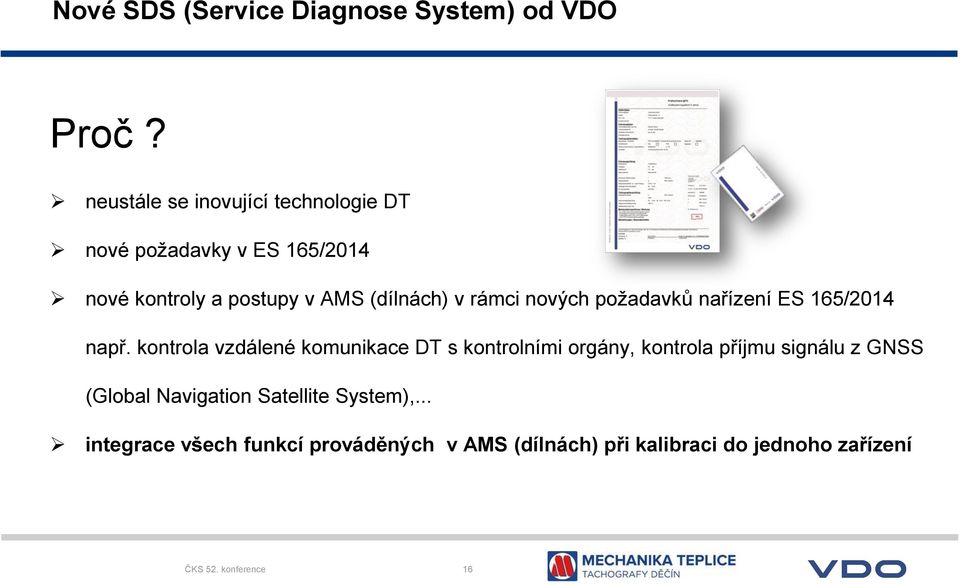

16 Nové SDS (Service Diagnose System) od VDO Proč? neustále se inovující technologie DT nové požadavky v ES 165/2014 nové kontroly a postupy v AMS (dílnách) v rámci nových požadavků nařízení ES 165/2014 např. kontrola vzdálené komunikace DT s kontrolními orgány, kontrola příjmu signálu z GNSS (Global Navigation Satellite System),... integrace všech funkcí prováděných v AMS (dílnách) při kalibraci do jednoho zařízení ČKS 52. konference 16

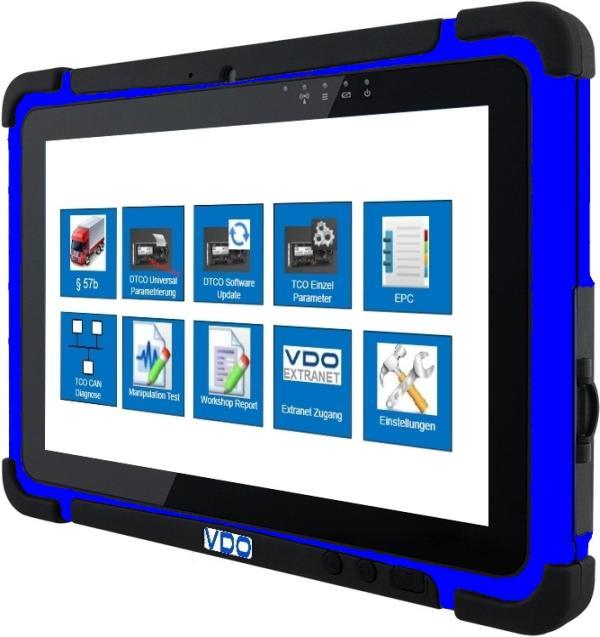

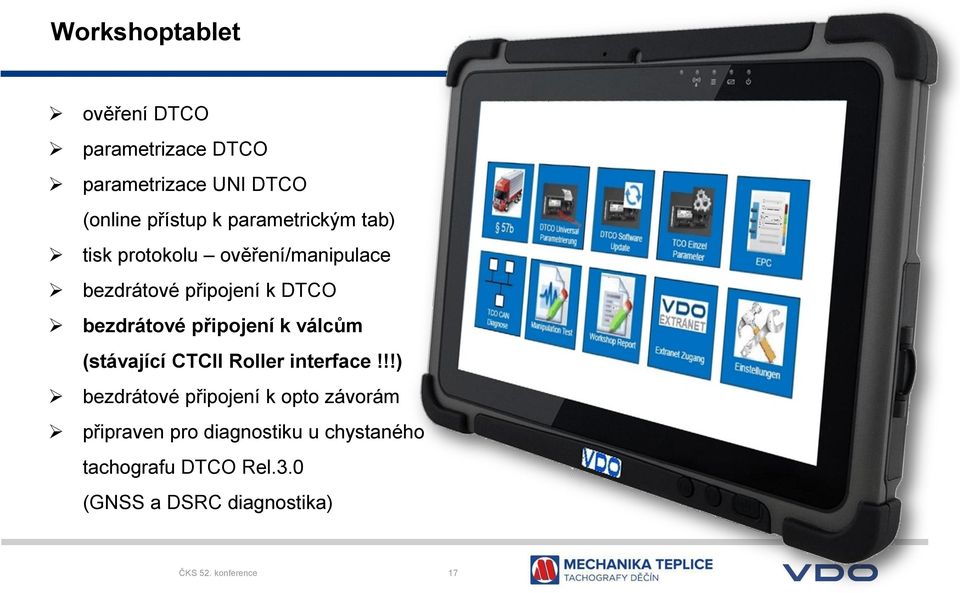

17 Workshoptablet ověření DTCO parametrizace DTCO parametrizace UNI DTCO (online přístup k parametrickým tab) tisk protokolu ověření/manipulace bezdrátové připojení k DTCO bezdrátové připojení k válcům (stávající CTCII Roller interface!!!) bezdrátové připojení k opto závorám připraven pro diagnostiku u chystaného tachografu DTCO Rel.3.0 (GNSS a DSRC diagnostika) ČKS 52. konference 17

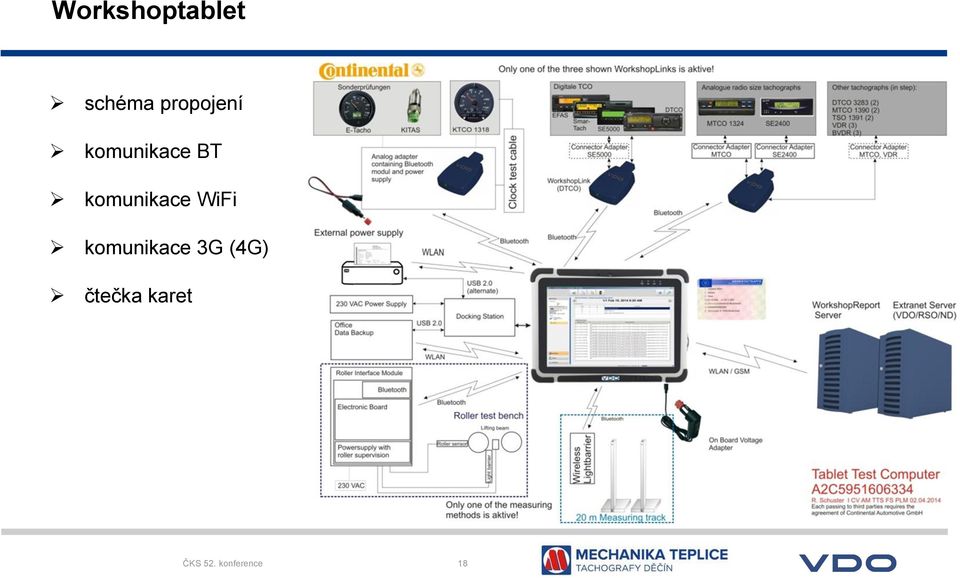

18 Workshoptablet schéma propojení komunikace BT komunikace WiFi komunikace 3G (4G) čtečka karet ČKS 52. konference 18

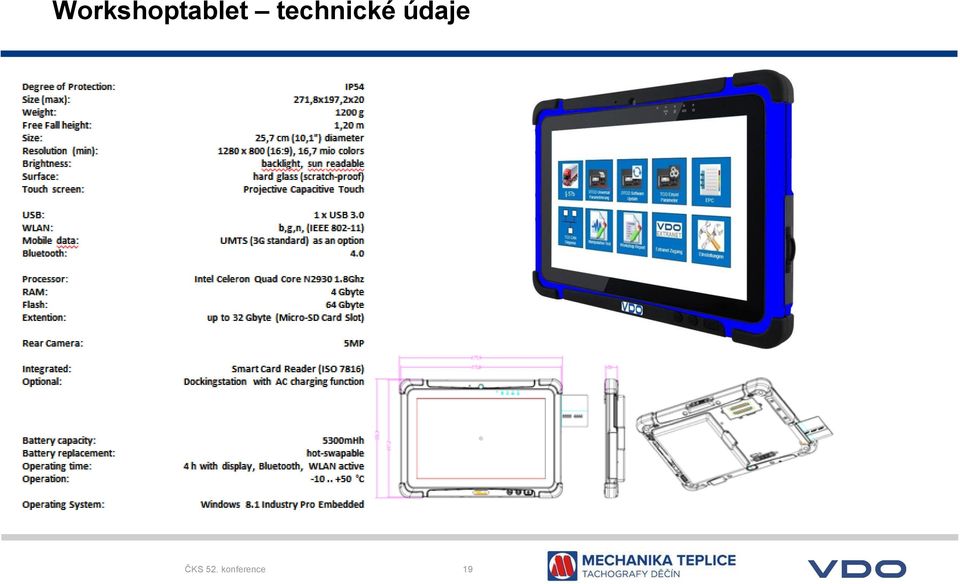

19 Workshoptablet technické údaje ČKS 52. konference 19

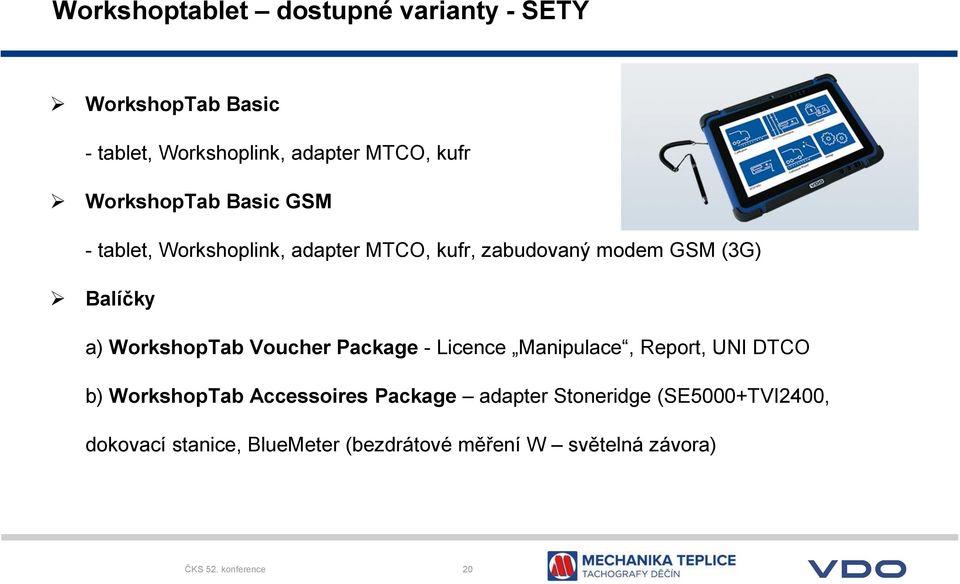

20 Workshoptablet dostupné varianty - SETY WorkshopTab Basic - tablet, Workshoplink, adapter MTCO, kufr WorkshopTab Basic GSM - tablet, Workshoplink, adapter MTCO, kufr, zabudovaný modem GSM (3G) Balíčky a) WorkshopTab Voucher Package - Licence Manipulace, Report, UNI DTCO b) WorkshopTab Accessoires Package adapter Stoneridge (SE5000+TVI2400, dokovací stanice, BlueMeter (bezdrátové měření W světelná závora) ČKS 52. konference 20

21 Měření W a K na válcové stolici FA Mechanika získala zastoupení firmy SAXON pro ČR pro válcové stolice na testování a měření TCO Válcové stolice využívají technologii CTCII Roller Interface (která umožňuje montáž na jakoukoli válcovou stolici od jakéhokoli výrobce (MAHA, Roboterm, Space, Motex,...) ČKS 52. konference 21

22 Měření W a K na válcové stolici Válcová stolice SAXON je připravena ke spolupráci s CTCII a Workshoptabletem (možnost používat oba etalony na jedné stolici bez nutnosti nové kalibrace) Zaváděcí cena ,-Kč (platí do ) cena nezahrnuje CTCII, Workshoptablet Video ČKS 52. konference 22

23 DTCO Fuel Gate - přehled měření spotřeby zápis do paměti tachografu 4 pisátko vstup D1 (hnědý konektor) možnost montáže na DTCO od Rel.1.2a vyhodnocení dat v TIS WEB manuální vyhodnocení dat výtisk D1/D2 u DTCO od Rel.1.3 úspora nákladů na vozidlo (palivo) 3-5% ČKS 52. konference 23

24 DTCO Fuel Gate vyhodnocení dat výtisk Stav D1/D2 (od DTCO Rel.1.3) ČKS 52. konference 24

25 DTCO Fuel Gate - vyhodnocení dat aplikace TIS-Web aktivace vyhodnocení D1/D2 aktivace stažení S souboru (speciální data z DTCO) (tripy, otáčky motoru, V a N profil, stav D1/D2, podrobná rychlost 168 hodin, poloha vozidla,...) možnost vzdáleného stažení dat (DLD SR, DLD WR) ČKS 52. konference 25

26 DTCO Fuel Gate - konfigurace SW do PC (ke stažení na extranetu VDO) konfigurace komunikační protokolu CAN sběrnice konfigurace počtu impulsů připojení Fuel Gate k PC pomocí kabelu USB ČKS 52. konference 26

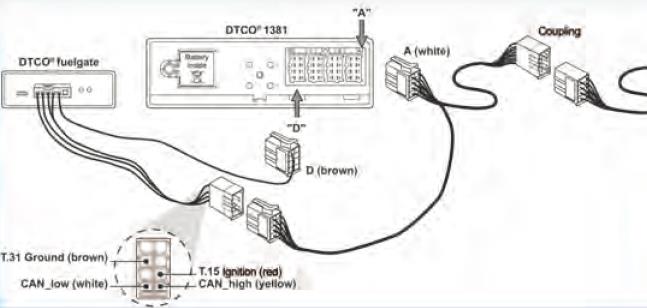

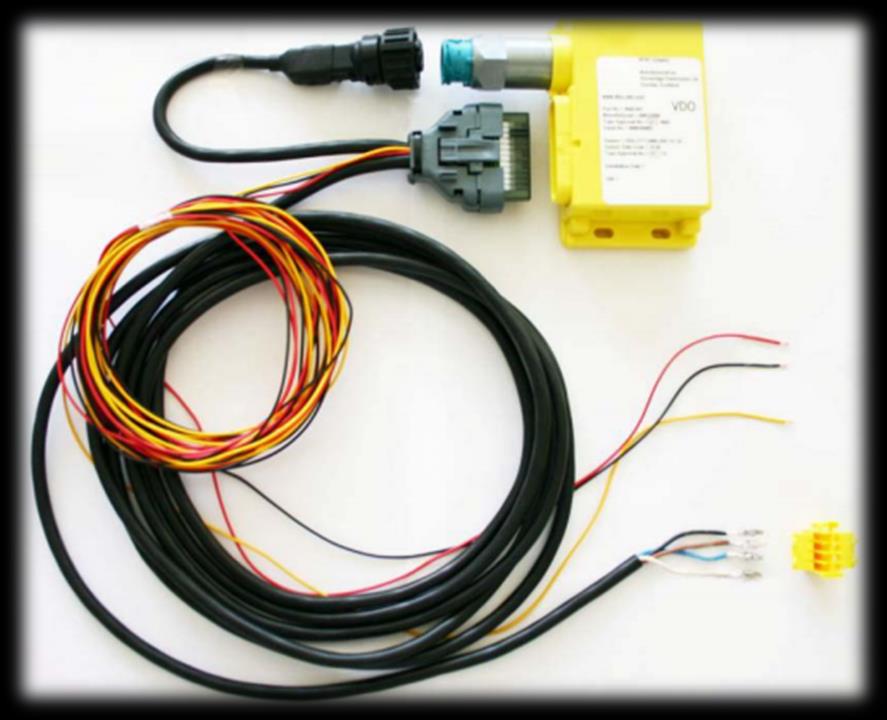

27 DTCO Fuel Gate - montáž napájení svorka 31 (- pól vozidla), svorka 15 (zapalování) CAN sběrnice u DTCO použití Y-kabelu pro snadnou montáž výstup FuelGate (impuls spotřeby) na vstup DTCO D1 doba montáže cca 30 minut!! (včetně konfigurace) ČKS 52. konference 27

28 DTCO Fuel Gate kalkulace úspor a návratnosti investice úspora 3-5 % nákladní vozidlo nádrž 1000l průměrná spotřeba paliva 30l / 100km ujetá vzdálenost na 1 nádrž 3333 km 3% úspora = 33 l při průměrné ceně nafty 25 Kč s DPH = 825 Kč ujetá vzdálenost měsíčně cca tisíc km = 3,3 nádrže (1000l) spotřeba = 2723 Kč úspora měsíčně na 1 vozidle návratnost investice 5 měsíců při předpokládané úspoře 3% úspora za 1 rok provozu 1 vozidla Kč (s DPH) (při dnešních nízkých cenách paliva!!!) ČKS 52. konference 28

29 DTCO Fuel Gate vyhodnocení a závěr úspora paliva 3-5% trvalý záznam v tachografu (DTCO 1381) okamžitý přehled o nákladech na palivo celého vozového parku ve spojení s DLD WR okamžitý údaj ke spotřebě paliva psychologický efekt na řidiče okamžitá úspora spotřeby změna stylu jízdy (i s ohledem na krádeže paliva ze strany řidiče) volba vhodnější trasy na základě vyhodnocení jízdy ČKS 52. konference 29

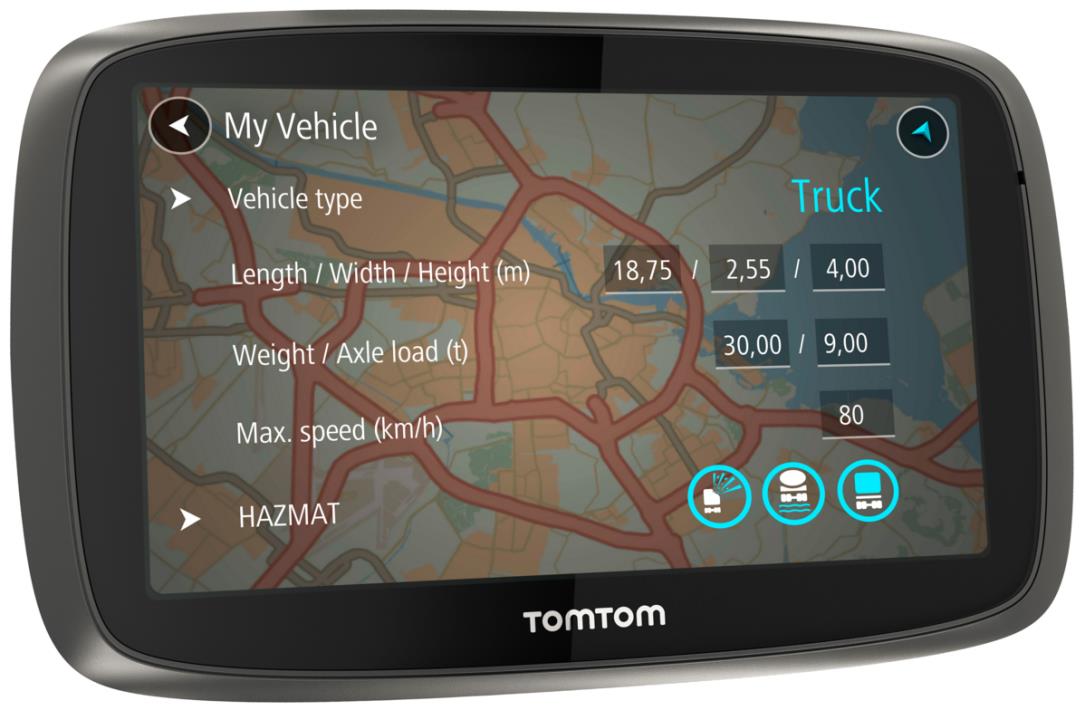

30 Nové produkty v portfoliu Conti (Mechanika) Navigace určené pro TIR A BUS TOMTOM Trucker 5000, nebo 6 displej zabudovaná SIM karta, doživotní mapy EU určeno pro nákladní přepravu a BUS (výška, šířka, hmotnost vozidla,...) ČKS 52. konference 30

31 Pobočky Mechaniky Děčín pro Vás většina sortimentu segmentu TTS skladem Záhumenní 493, Kopřivnice tel Bartolomějská 845/31, Brno Žebětín tel ČKS 52. konference 31

32 Výstavka produktů Conti / Mechanika Děčín možnost vyzkoušení Tachograf VDO DTCO 2.2 včetně GeoLock a DTCO Smartlink (telefon s Androidem k dispozici) Navigace pro TIR TomTom 6000 TPMS Pro programátor TPMS systémů a senzorů (včetně ukázky REDI senzorů) ContiSys Check TPMS - programátor TPMS systémů a senzorů a diagnostika vozidla Autorádio ovládané mobilním telefonem Continental AutoLinq Veškeré produkty k vyzkoušení zde, po oba dva dny 52. konference ČKS ČKS 52. konference 32

33 Nové Nařízení komise z 1. února č. 130/2016 adaptér M1/N1 prodloužení platnosti nařízení 68/2009 možnost montáže adaptéru M1/N1 až do se zpětnou platností (viz. (EU) č. 1161/2014) se zpětnou platností (viz. (EU) č. 130/2016) Citace: ČKS 52. konference 33

34 Děkuji Vám za pozornost Jan Hlavatý tel.:
